Это чума 1 в мире настольный станок гидроабразивной резки с чпу
WAZER = WAter (вода) + laZER (лазер). WAZER сделал общедоступным метод гидроабразивной резки. Инновационные технологии обработки стали доступны не только работникам тяжелой индустрии, но и любому продвинутому мастеру-любителю. Именно такой проект запустила на кикстартере группа молодых изобретателей из штатов.
ЦЕНА ПО ПРЕДЗАКАЗУ: 4500 USD
ЦЕНА ПОСЛЕ ВЫХОДА В СЕРИЮ: 5999 USD
WAZER отличает компактность и бесшумность. Он подойдет для мастерской любых размеров. Его работа чиста и безопасна.
В отличии от лазерных установок, которые чаще всего используются для резки бумаги, дерева и определенных видов пластика, WAZER - лучший помощник в работе с металлом, стеклом и пластиком.
Что вы можете изготовить с помощью WAZER?
Нож по индивидуальному заказу. Время резки: 118 минут
Колье из монет. Время резки: 60 минут
Столешница для пекарни. Время резки: 95 минут
Ременной привод велосипеда. Время резки: 168 минут
Композицию из стекла. Время резки: 34 минуты
Почему именно гидроабразивная резка?
Технология гидроабразивной резки имеет существенные преимущества перед традиционными способами:
- Режет любой материал;
- Позволяет работать со сложными деталями;
- Не требует вентиляции;
- Позволяет достигнуть гладкой поверхности;
- Позволяет избежать деффектов, вызванных тепловыми воздействиями.
Установки гидроабразивной резки известны как массивное и дорогостоящее оборудование, нуждающееся в крупной инфраструктуре и сложной технической поддержке. По этим причинам их не может позволить себе малый бизнес. Группой изобретателей было принято решение создать установку, доступную к испольованию при ограниченном бюджете и минимальном пространстве.
Технолония
Работа WAZER основана на объединении пескоподобных абразивных частиц со струей воды, находящейся под большим давлением. Смесь выходит из сопла и разрезает заготовки с помощью микро-эрозионных процессов. Используемый в установке абразив называется "рубиновый песок". Он не токсичен и легко удаляется.
Вода и песок под большим давлением могут разрезать практически все!
Комплектация
WAZER доступен в настольной версии с отдельно подключаемым гидронасосом, который можно разместить в любом удобном месте. Также доступна напольная версия.
- Станки с ЧПУ
а почем это чудо?
Здравствуйте. Уточните характеристики, цену и условия поставки.
С увж. Алексей
Здравствуйте. Сколько стоит?
Добрый день. Интересует стоимость и срок поставки. Ттх тоже было бы неплохо увидеть
ГДЕ УЗНАТЬ ЦЕНУ?
Можно узнать цену?
Ребята эти в США. Сейчас собирают с клиентов по $4,5 тыс, с вероятным получением станка в ноябре 2017 г. Не факт что они не закроются к тому времени. Кроме того, продают лишь в США и Канаду.
Интересно, какова себестоимость резки. Мы расходуем электричество (немало), воду (загрязняется продуктами резки) и рубиновый песок (загрязняется продуктами резки). Если нож резать 118 минут .
Сколько будет стоить оборудование с доставкой в Киргизию?
Я на работе такой нож, как на фото, вырежу за 3минуты. Чувствуете разницу? Песок (гранат) стоит сейчас 35к за тонну. На нашем станке за 15м руб. идет расход песка, при непрерывной работе станка, около 130-150кг за 8-ми часовую смену. Отсюда вывод: станок этих энтузиастов имеет оооооочень маломощный насос высокого давления, расход песка для металлов примерно одинаков на всех станках, значит, из-за времени, вырастет себестоимость реза. Чтобы вырезать один нож за 2, мать его, часа потребуется только песка на одну тысячу рублей. Кому это выгодно? Потому, считаю, что этот станок подойдет лишь резки мяса)))) ну, а если серьезно, то вполне удобная штука для резки плиток и составления их в мозаики. Это всегда дорого. За один хороший заказ в квартиру некоего толстосума, станок отобъет себя сразу, ибо керамика для такого рода чпушек ваще семечки.
Угу. а если резать к примеру матрицу вырубную для штампа вырубки заготовок того же ножа уже из закаленной заготовки,себестоимость матрицы значительно снизиться,что естественно и отразиться на себестоимости ножа.
Подпишитесь на автора, если вам нравятся его публикации. Тогда вы будете получать уведомления о его новых постах.
Отписаться от уведомлений вы всегда сможете в профиле автора.

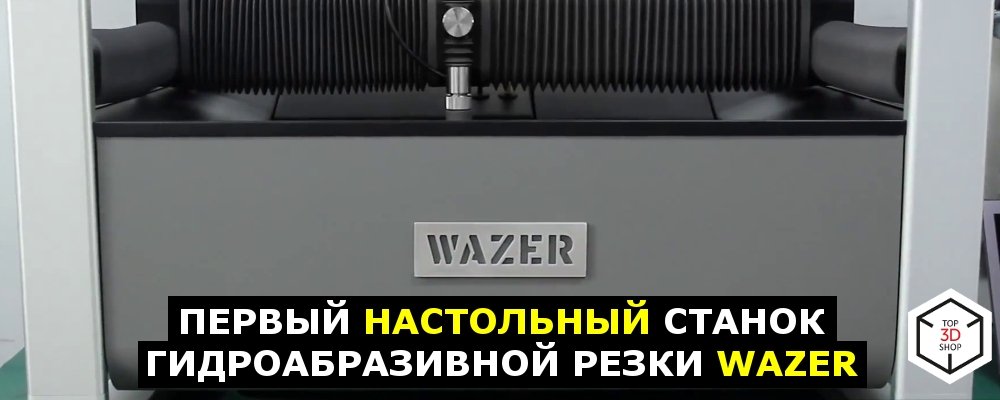

Станок для гидроабразивной резки WAZER: вода режет металл — первый настольный гидроабразивный станок с ЧПУ.

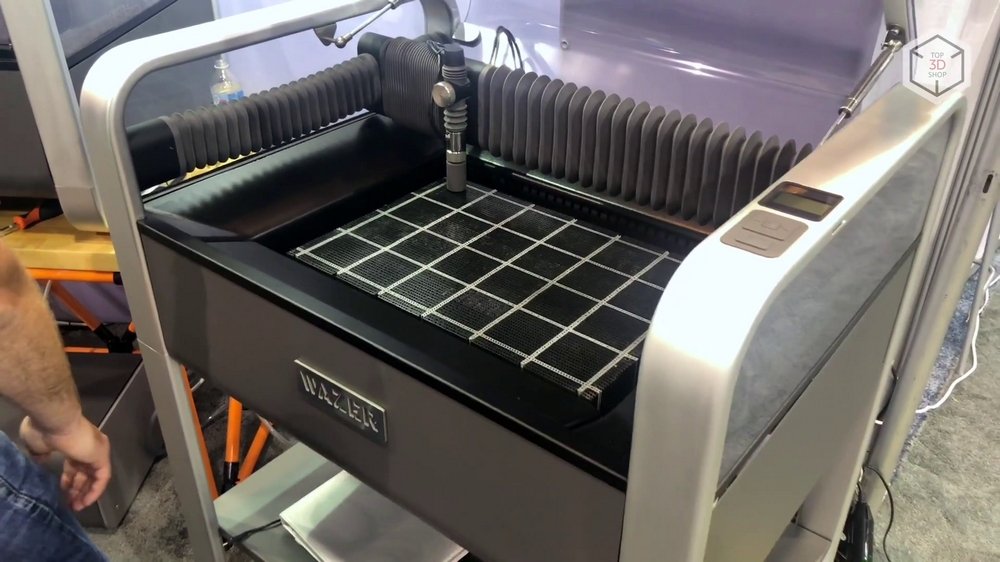

На международной выставке промышленных технологий IMTS 2018, в Чикаго, компания WAZER показала в действии первый настольный станок с ЧПУ для гидроабразивной резки.
Показываем и рассказываем: водяной резак WAZER.
Характеристики
- Операционные системы: Windows, Mac
- Давление впрыска: 414-621 тыс. килопаскаль на квадратный дюйм
- Загрузка файлов: SD
- Поддерживаемые форматы файлов: DFX, SVG
- Энергопотребление -
- Станок: 110-120 В, 250 Вт
- Насос: 110-120 В, 1500 Вт
- Расходный материал: вода, гранатовый песок
- Поддерживаемые материалы для резки: металл, стекло, пластик, керамика и другие
- Размер станка: 864 x 635 x 534 (1194 с подставкой) мм
- Вес станка: 50 (заправленного — 136 ) кг
- Размер рабочего поля: 305 х 460 мм
- Максимальная толщина разрезаемого материала и скорость реза: зависит от материала,подробная таблица
- Точность позиционирования: 0,08 мм
- Ширина реза: 1,5 мм
- Цена: по запросу, предзаказ
WAZER может резать особо прочные материалы с высокой детализацией и точностью, которых невозможно добиться при ручной обработке.
В описании станка на нашем сайте можно найти таблицу материалов с толщиной и скоростью резки.
Например, титановая пластина толщиной 3 миллиметра режется со скоростью чуть менее двух сантиметров в минуту.
Стоимость промышленного оборудования для гидроабразивной резки стартует от 100 тысяч долларов. Стоимость же установки WAZER в Соединенных Штатах составляет семь с половиной тысяч долларов, в стандартный комплект входит станок и насос.
Можем порекомендовать WAZER для любых областей применения, в которых требуется резка листового материала, в особенности жесткого, такого как металл и камень, но не только — ПВХ, например, нельзя резать лазером — образуется ядовитый и коррозионный газ, который опасен для оператора и вреден для оборудования, тут гидроабразивная резка — лучший вариант.
Даже кулинарные изделия. В этом случае абразив не нужен, мясо WAZER режет чистой водой.
Это оптимальный вотерджет для частной мастерской или малого бизнеса, либо для производства, где абразивная резка не является основной деятельностью, а выполняет вспомогательные функции — изготовление деталей для ремонта, частей прототипов и т.д.
Вы можете сделать предзаказ на компактный гидроабразивный резак WAZER в Top 3D Shop, а также подобрать для своего бизнеса другое оборудование — фрезерные станки, лазерные граверы и резаки, 3D-принтеры и робототехнику.
Хотите больше интересных новостей из мира 3D-технологий?
Top 3D Shop - Ваш эксперт на рынке 3D-техники
Станок для гидроабразивной резки WAZER: вода режет металл — первый настольный гидроабразивный станок с ЧПУ.
На международной выставке промышленных технологий IMTS 2018, в Чикаго, компания WAZER показала в действии первый настольный станок с ЧПУ для гидроабразивной резки.
Показываем и рассказываем: водяной резак WAZER.
Характеристики
- Операционные системы: Windows, Mac
- Давление впрыска: 414-621 тыс. килопаскаль на квадратный дюйм
- Загрузка файлов: SD
- Поддерживаемые форматы файлов: DFX, SVG
- Энергопотребление -
- Станок: 110-120 В, 250 Вт
- Насос: 110-120 В, 1500 Вт
- Расходный материал: вода, гранатовый песок
- Поддерживаемые материалы для резки: металл, стекло, пластик, керамика и другие
- Размер станка: 864 x 635 x 534 (1194 с подставкой) мм
- Вес станка: 50 (заправленного — 136 ) кг
- Размер рабочего поля: 305 х 460 мм
- Максимальная толщина разрезаемого материала и скорость реза: зависит от материала, подробная таблица
- Точность позиционирования: 0,08 мм
- Ширина реза: 1,5 мм
- Цена: по запросу, предзаказ
Совсем немного времени заняло признание: аппарат считается одним из наиболее перспективных и награжден, например, премией “Выбор редакции Make Magazine 2019”.
Станок подмешивает частицы абразива в струю воды — испускаемая под высоким давлением, такая смесь способна резать практически любые материалы.
WAZER может резать особо прочные материалы с высокой детализацией и точностью, которых невозможно добиться при ручной обработке.
В описании станка на нашем сайте можно найти таблицу материалов с толщиной и скоростью резки.
Например, титановая пластина толщиной 3 миллиметра режется со скоростью чуть менее двух сантиметров в минуту.
В список обрабатываемых материалов входят алюминий, медь, инструментальная и нержавеющая сталь, титан, пластмассы, керамика, стекло.
Основной расходный материал станка — гранатовый песок фракции 80 меш (т.е., размер частицы не более 0,32 мм), средний расход которого составляет около 150 граммов в минуту.
Срок службы головки — около 3000 часов, рабочего стола — около 20 000.
Стоимость промышленного оборудования для гидроабразивной резки стартует от 100 тысяч долларов. Стоимость же установки WAZER в Соединенных Штатах составляет семь с половиной тысяч долларов — в стандартный комплект входит станок и насос.
Можем порекомендовать WAZER для любых областей применения, в которых требуется резка листового материала, в особенности жесткого, такого как металл и камень, но не только — ПВХ, например, нельзя резать лазером — образуется ядовитый и коррозионный газ, который опасен для оператора и вреден для оборудования, тут гидроабразивная резка — лучший вариант.
Заготовки клинков и кастомную фурнитуру для ножей.
Фигурную керамическую плитку и мебельные материалы.
Авторские художественные работы из самого разного, порой неожиданного сырья.
Пластиковые элементы декора и многое, многое другое.
Даже кулинарные изделия. В этом случае абразив не нужен, мясо WAZER режет чистой водой.
Это оптимальный вотерджет для частной мастерской или малого бизнеса, либо для производства, где абразивная резка не является основной деятельностью, а выполняет вспомогательные функции — изготовление деталей для ремонта, частей прототипов и т.д.
Вы можете сделать предзаказ на компактный гидроабразивный резак WAZER в Top 3D Shop, а также подобрать для своего бизнеса другое оборудование — фрезерные станки, лазерные граверы и резаки, 3D-принтеры и робототехнику.
Станки гидроабразивной резки применяют для обработки металлов, камня, пластиков, стекла в военной, авиационной и инструментальной промышленностях, машиностроении. Резка по этой технологии — эффективный и быстрый процесс, позволяющий воспроизводить точные детали из практически любых материалов.
Возможности станков
При сравнении технических свойств гидроабразивных станков с ЧПУ в качестве эталона используют камень. Ведь он очень сложно обрабатывается и отличается высокой плотностью. Поэтому справившись с горными породами, оборудование без труда разрежет любые другие материалы.
Направленная тонкой струей под давлением на камень, вода разрезает горные породы. При этом линия реза может быть любой конфигурации, поэтому технология позволяет создавать сложные резные узоры и орнаменты.
Абразивная резка металлов способна справиться даже с одним из самых прочных металлов — титаном. Необходимо только вложить правильные координаты в электронный мозг и запустить процесс. Мощность воздействия определяется сочетанием следующих характеристик, задаваемых оператором:
- давление струи;
- подача абразива;
- скорость и характер подачи воды;
- количество абразивных частиц;
- характеристики абразивных частиц.
В качестве режущих частиц можно применять самые разнообразные материалы, в том числе:
- гранат для титановых сплавов и высокопрочных сталей;
- агломерат для камня;
- песок используют для резки стекла;
- шлаки силикатного происхождения для пластиков.
Одним из наиболее популярных абразивных материалов является гранатовый песок, включающий разные части кварцевого песка, корунда, оксида железа.
Принцип работы и виды станков гидроабразивной резки
- насос подает волу в рабочую головку, здесь создается струя воды необходимого диаметра. Поступает в смеситель, где образуется водно-песчаная смесь, оттуда направляемая непосредственно в сопло. Диаметр сопла может быть от 1 до 5 мм;
- из сопла под давлением от 100 до 6000 бар выливается смесь, выбивающая частички материала. Скорость движения смеси в несколько раз превышает скорость звука. Головка поворачивается в большом диапазоне и контролируется автоматикой;
- происходит процесс искусственной эрозии, позволяющий работать с каменными плитами до 300 мм толщиной.
Обработка мягких материалов, например, древесины, резины, некоторых пластиков проводится без абразивных частиц, чистой водой. Сопло надевается сапфировое или рубиновое, а дюза должна быть минимального поперечника. Такие сопла служат дольше, ведь чистая вода более мягко воздействует на расходники.
Оборудование для гидроабразивной резки различается устройством, назначением, мощностью и стоимостью:
Станки с ЧПУ выполняют резку в соответствии с загруженными параметрами и чертежами. Они выполняют сложные фигурные изделия практически без вмешательства оператора. Производственные цеха обычно оснащаются таким оборудованием.
Портативные аппараты хороши для резки любых материалов в труднодоступных и опасных местах, например, туннелях. Работа выполняется очень быстро и точно. Поэтому данный вид обработки очень экономичен.
Конструкция станка
Гидроабразивная резка представляет собой обработку твердых материалов плотностью около 2,5 т\кубометр с помощью смеси твердых частиц и воды по принципу эрозии. Режущая смесь подается на материал под мощным давлением, водным потоком малого диаметра через головку особой формы. Скорость обработки зависит от параметров материала.
Гидроабразивные станки с ЧПУ представляют собой комбинацию нескольких модулей, в том числе навесных:
- механизм подачи твердых частиц;
- стол в виде ванны;
- насос для воды повышенного давления;
- портал;
- подвижная головка;
- механизм распределения давления;
- емкость для абразивной смеси.
Дополнительно установка гидроабразивной резки оснащается повышающими точность системами автоматического измерения и управления.
Головки выполняются из искусственных минеральных веществ, они достаточно дороги и требуют периодической замены. Также подлежат замене трубки смешения из прочных металлов.
Обработка проводится на столе специальной конструкции.
У метода гидроабразивной резки есть множество преимуществ:
- при работе специализированного станка отходы минимальны;
- поверхности камня не придается ненужная шероховатость;
- металл не покрывается окалиной;
- обработка происходит при комнатной температуре, исключается перегрев материала;
- качество получаемых деталей высочайшее;
- возможны самые разнообразные виды гидроабразивной резки, в том числе имитирующие ручную резьбу;
- материал не деформируется;
- можно полностью снять лицевой слой с обрабатываемой детали или снять фаску;
- не выделяются вредные пары, газы, сажа;
- обрабатывать можно плиты толщиной более 15 см.
Оборудование гидроабразивной резки с ЧПУ работают в автоматическом режиме, ручной труд не применяется. Все обрабатываемые материалы полностью сохраняют свои первичные качества.
Специальная оснастка станков с ЧПУ
Датчики высоты и предотвращения столкновений следят за расстоянием между поверхностью материала и соплом. Они предотвращают смещение головки под напором воды и столкновения с вертикальными поверхностями во время работы. Перед началом работы контроллер определяет толщину материала и необходимую глубину выработки. Периодически во время работы датчик вносит корректировки в работу в зависимости от уже проделанных операций.
Подложка используется для обработки мелких деталей, улучшения контакта водно-песчаной струи и материала. Подложки обладают специальной структурой, легко пропускающей воду и надежно удерживающей деталь.
Набор зажимов предоставляется с каждым станком. С его помощью на столешнице крепко фиксируются детали различных размеров и форм.
Система охлаждения насоса обязательна для эффективной работы. Она может быть замкнутой или проточной. Замкнутая более экономична.
Дозатор подачи абразива контролирует количество абразива для работы по материалу разной толщины. Исключает перебои с подачей абразива, что очень важно при резке ценных материалов, обработка которых чистой водой может их испортить.
Система очистки воды предотвращает появление минеральных отложений на клапанах, шарнирах и других элементах станка с ЧПУ. Вода очищается от кальция и железа. Допустимое количество железа в 1 литре воды составляет не более 10 миллиграмм. Система очистки повышает производительность и срок эксплуатации станка с ЧПУ.
Видеоролики демонстрируют гидроабразивную резку в трехмерном и двухмерном пространствах:
Наша компания предлагает к поставке станки гидроабразивной резки модели HEADконсольного и портального типа. Станки гидроабразивной резки применяются для раскроя металла, природного и искусственного камня, изделий из пластика, полимеров, резины, из комбинированных, пористых материалов, стекла в том числе и многослойного. Максимальная толщина изделий подлежащих резке может достигать 100мм. Процесс раскроя проходит с температурой в зоне реза 35-600С, исключая при этом термические деформации.
Рис.1 Портальный тип станка гидроабразивной резки.
Рис.2 Консольный тип станка гидроабразивной резки.
Рис.3 Роботизированная установка гидроабразивной резки.
Рис.4 Станок гидроабразивной резки в 5-ти осях.
Рис.5 Детали выполнены резкой в 5-ти осях.
Преимущество технологии гидроабразивной резки:
- Большая толщина резки до 100мм.
- Гидроабразивная резка исключает термическую деформация материала, образование заусенцев, не требует дополнительной обработки кромок.
- Раскрой комбинированных материалов, с различными свойствами и разной температурой плавления слоев.
- Сравнительные технологии раскроя лазерной, плазменной, абразивной и гидроабразивной резками приведены в таблице 1.
Сравнительные технические характеристики технологий раскроя (Таблица 1.)
| Наименование параметра | Технология резки | |||
| Лазерная | Плазменная | Абразивными кругами | Гидро-абразивная | |
| Перегрев в зоне реза | да | да | нет | нет |
| Деформация материала | да | да | нет | нет |
| Образование заусенцев | да | да | да | нет |
| Потери материала при резке | высокие | умеренные | умеренные | минимальные |
| Вредные испарения при резке | да | да | да | нет |
| Резка нескольких деталей | невозможна | невозможна | да | да |
| Максимальная толщина резки, мм | до 25 | до 80 | до 120 | до 100 |
| Резка не металлических изделий | невозможна | невозможна | да | да |
Гидроабразивная режущая установка состоит из:
- координатный стол с ванной;
- привода перемещений режущих головок;
- насоса высокого давления;
- системы управления;
- автоматическая система подачи абразива;
- режущая головка;
- система фильтрации.
Технические параметры:
Высота перемещения по оси Z, мм: 150
Min зона обработки, мм: 1000х1000
Точность резки, мм: ±0.1
Рабочее давление, Мра: 330-350
Мах рабочее давление, Мра: 380
Мах расход воды, л/мин: 3,7
Мах расход масла, л/мин: 90
Мощность двигателя насоса, кВт: 30
Мультипликатор: Accustream (США)
Объем аккумулятора, л: 1,2.
Станок гидроабразивной резки модели HEAD целесообразно использовать для раскроя конечных изделий, не требующих дальнейшей обработки. Угол кромки при раскрое в большинстве случаев составляет 90 градусов. А шероховатость кромки минимальна.
Станок гидроабразивной резки подходит для сложного раскроя хрупкого неметаллического материала, в том числе и камня.
Раскрой материалов выполняется с низкой температурой резки. Температура в зоне реза станка HEAD составляет всего 40 0 С, что позволяет резать материалы без окалины, заусениц и дефор-мации.
Свойства
В станках гидроабразивной резки HEAD процесс раскроя выполняется без вибрации, так как в конструкции не применяется шпиндель, который вращается и предает вибрацию на консоль и станину.
Консольные станки, выполняются с различными размерами рабочей зоны Для загрузки материала полностью открыто три стороны рабочей зоны, что позволит экономить время.
Рабочий стол и консоль не соприкасаются друг с другом. Загружая материал для резки можно быть уверенным в точности раскроя.
Технология резки:
Вода подается под давлением в 300-380 МРа, со скоростью 1200 м/с, через дроссель диаметром 0,2-0,4мм и поступает в камеру, где смешивается с сухим песком. Затем смешанный раствор из камеры, проходит под большим давлением через режущую головку на раскраиваемый материал и происходит его резка.
Рабочий стол
Консольные станки гидроабразивной резки состоят из корпуса (ось Y), портала (ось Х), Z оси, системы высокого давления, режущей системы, система управления ЧПУ и т.д.
Особенности станка гидроабразивной резки консольного типа:
1. Загрузка и выгрузка заготовок осуществляется с 3-х сторон.
2. Ванна надежная и прочная, выполнена из стали толщиной 5 мм и покрыта 3-мя слоями эпоксидной краски.
3. Принимается раздельная конструкцию станка, то есть стол-резервуар и рама (станина) станка выполнены отдельно и не соприкасаются при работе оборудования, что исключает вибрацию и температурные деформации.
4. Фундамент станка, литая чугунная станина, гарантирует необходимую жесткость при тяжелых условиях эксплуатации и обеспечивает точность процесса резки.
Высокая производительность резки достигается благодаря ускоренной и равномерной подаче абразива, а также автоматическому контролю над всем процессом подачи абразива.
Пневматический клапан обеспечивает бесперебойную подачу абразивного материала исключая засорения.
Объем бака для абразива – 200 литров, что обеспечивает; 8-ми часовой режим работы.
Для облегчения конструкции и предотвращения коррозии и сокращения уровня вибрации балка подвижного портала изготовлена из алюминия, его характеристики: лёгкий вес, хорошая конструкция, самая передовая технология в области гидроабразивной резки.
В конструкции станков применяются серводвигатели японского производителя YASKAWA, отличающиеся высоким качеством и обеспечивающие раскрой любого материала.
Высокую точность и скорость резки обеспечивают направляющие и ШВП (АВВА), произведенные в Тайване.
Насос высокого давления
Система высокого давления – сердце станка гидроабразивной резки, именно благодаря его работе создается необходимое давление для того, чтобы вода стала высокоточным резаком, способным работать непрерывно на протяжении 24 часов в сутки.
С помощью насоса высокого давления вода сжимается до необходимого давления и затем подается в режущую головку по трубопроводам. Режущая головка обеспечивает преобразование энергии воды, сжатой под высоким давлением, в кинетическую энергию высокоскоростной водноабрзивной струи и ее окончательное формирование в качестве режущего инструмента.
Насос выполнен с одним мультипликатором (см. ниже).
Применение высококачественных материалов, высоких технологий обработки, строгий контроль качества, гарантия долгой, непрерывной устойчивой работы.
Станок имеет систему фильтрации, для уменьшения твердых примесей в воде, обеспечивающую защиту и долгий срок службы уплотнений системы высокого давления, а также режущей головки (смесительная трубка и сопло).
Максимальное давление до 380 Мра, рабочее давление 330-350 Мра.
Гидроаккумулятор, объёмом 1,3л (см. ниже) обеспечивает устойчивое давление резки, сглаживает пульсации давления воды и обеспечивает ее непрерывный поток для процесса резки.
Двухуровневое увеличение давления на входе, автоматическая сигнализация и защитная функция при недостаточной подаче воды, избегают повреждения оборудование и влияют на производительность оборудования и максимально снижают пульсации давления воды, ;увеличивают срок службы плунжера.
В станке установлен интегрированный теплообменник, который поддерживает оптимальную температуру масла.
Ручная плавная регулировка давления, удобно и надёжно.
Режущая головка
Универсальная режущая головка (см. ниже), обеспечивает нужную концентрацию смеси воды и песка между алмазным соплом и смесительной трубкой.
Пневматический клапан, FLOW-структуры, обеспечивает мгновенное открывание и закрывание подачи воды под высоким давлением.
Смесительная трубка американского производителя, имеет долгосрочный срок службы.
Система подачи абразива
Система подачи абразива (см. ниже), служит для автоматической транспортировки абразива к режущей головке станков гидроабразивной резки. Передача абразивной смеси осуществляется посредством цифрового устройства, которое способно значительно увеличить эффективность.
Это оборудование обеспечивает автоматическую доставку абразива из большого бака к маленькому, расположенному на оси Z, постоянно поддерживая необходимый уровень абразива в маленьком баке. Большой бак имеет колеса, что позволяет перемещать его к месту хранения абразива.
Ручная регулировка расхода подачи абразива через разные размеры отверстий в маленьком баке (см. ниже), расположенном на оси Z. Простота и легкость обслуживания.
Система умягчения воды
Система служит удаления кальция и магния из воды. Это позволяет увеличить срок службы основных элементов режущей головки, а также уплотнений системы высокого давления.
Система ЧПУ
Основные технические характеристики:
1. Использование IPC (Управление производственным процессом): легко выполнять управление графическим пользовательским интерфейсом и процессом резки в режиме реального времени. В тоже время, удобно для отправки и совместного использования файлов между оператором и конструктором по сети.
2. 19' ЖК-дисплей удобен для оператора в наблюдении и уменьшает нагрузку на глаза.
3. Монитор можно повернуть на 180 градусов, удобно наблюдать и управлять работой.
4. PLC (Программируемый логический контроллер) позволяет достичь гибкое управление при помощи компьютера.
Технические характеристики ПК гидроабразивного станка
ПК промышленного назначения, профессиональное программное обеспечение гидроабразивной резки основано на базе ОС Windows XP. У них имеют такие функции создания и запуска модели и функция ввода модели и автоматической программирования.
Поддержка файлов формата DXF и любое автоматическое программирование для создания кода управляющей программы. Файл формата DXF из системы автоматизированного проектирования AUTOCAD не требует программного обеспечения для дальнейшего преобразования. Это нормально использовать его из программного обеспечения системы ЧПУ и выполнять изображения в файлах формата DXF автоматически
Функция запоминания координат после отключения электроснабжения.
Удобная остановка, продолжение обработки из любой функции, в процессе обработки изготовления детали ,после остановки программы , вручную или MDI переместить станок на любое место, можно автоматически продолжать обработать заготовки, не нужно возвращаться в исходную точку. Можно начинать запуск с произвольной точки в программном обеспечении.
Установка времени задержки: клапана высокого давления on/off, подачи воды на станции высокого давленияи времени задержки включения клапана для подачи абразивного песка.
Функция сохранения параметров резки: база сохранения параметров резки разных материалов.
Автоматическая установка внутреннего радиуса смесительной трубки, так что ширина реза при изменении не влияет на точность резки и повторяет рисунок.
Автоматическое управление точками входа и выхода резки, автоматический расчет длины реза и время обработки.
Технические параметры:
Высотаперемещения по оси Z , мм: 200
Рабочее давление, Мра: 300-420
Точность резки, мм: ±0.1
Max расход воды, л/мин: 3.8
Мощность электродвигателя насоса, кВт: до 37
Min размеры стола-резервуара, мм: 3000х2000
Max размеры стола-резервуара, мм: 6000х2000
Мультипликатор: Accustream (США)
Объем аккумулятора, л: 1,2.
Область применения портального станка гидроабразивной резки:
Портальный станок гидроабразивной резки модели HEAD имеет широкую область применения. Применяется для резки больших размеров (по длине и ширины) листов металла, природного и искусственного камня, изделий из пластика, полимеров, резины, из комбинированных, пористых материалов, стекла в том числе и многослойного.
Портальные станки гидроабразивной резки имеют применение в авиационной и автомобильной промышленности.
Особенности портального станка гидроабразивной резки:
- Все механические детали станка выполнены из антикоррозийных материалов: нержавеющей стали, алюминия, или покрыты специальной краской применяемой в машиностроении.
- Портал закрыт снаружи водонепроницаемым кожухом.
- Система подачи абразива оснащена чувствительной системой дозировки, изолирована от влаги.
- Рама станка прочная, загрунтованная и покрашена 3-мя слоями эпоксидной краски.
- Загрузка и выгрузка заготовок осуществляется с 3-х сторон. Это решает проблему портальных установок, на которых загрузка и разгрузка материала происходит с 2-х сторон и имеются ограничения по размеру заготовок.
- Установлен насос американского производителя ACCUSTREAM.
- Установлены серводвигатели японского производителя YASKAWA, отличающиеся высоким качеством и обеспечивающие раскрой любого материала.
- Высокую точность и скорость резки обеспечивают направляющие и ШВП (АВВА), произведенные в Тайване.
- Установлен теплообменник, для поддержания оптимальной температуры масла.
- Фильтр имеет 3-ри фильтр элемента, для фильтрации твердых примесей в воде.
- Автоматическая сигнализация для контроля падения входного давления воды из внешней системы.
- Многократная фильтрация масла, сигнализация загрязнения, сигнализация температуры масла для обеспечения работы насоса и увеличения срока службы.
- Аккумулятор для более эффективного обеспечения стабильности давления в системе и достижения наилучшего качества резки.
- 9' ЖК-дисплей для отображения всех текущих процессов и параметры работы насоса, удобен для оператора в наблюдении и уменьшает нагрузку на глаза.
- Монитор; можно повернуть на 180 градусов, удобно наблюдать и управлять работой.
- Фундамент станка, литая чугунная станина, гарантирует необходимую жесткость при тяжелых условиях эксплуатации и обеспечивает точность процесса резки.
- Объем бака для абразива составляет 200 литров, что обеспечивает 8-ми часовой режим работы.
Читайте также:
