При заболеваниях желудочно-кишечного тракта проводится ряд обследований. Среди них рентген желудка, гастроскопия, УЗИ, томография, рентгеноскопия. В этой статье мы рассмотрим, что показывает рентген желудка с барием, что лучше рентген желудка или ФГДС, как и зачем эти процедуры проводят. Рентгенография верхних отделов желудочно-кишечного тракта назначается, если доктор предполагает язву желудка, гастрит, новообразования в виде опухоли, полипов, грыжу желудка. А также это незаменимое исследование при подозрении на наличие инородного тела.

Что показывает диагностика?

Обследование позволяет диагностировать воспалительные процессы, смещение или опущение желудка, изменение его размеров, дивертикулы, а также оценить состояние стенок желудка. Процедура проводится именно с барием, так как этот препарат отражает рентгеновские лучи и дает возможность оценить состояние органов пищеварительной системы, увидеть их размер, строение и целостность. При подозрении на грыжу пищеводного отверстия диафрагмы проводят ряд обследований. Среди них рентген на ГПОД, который позволяет установить зону, где нарушена проходимость и дифференцировать грыжу от других патологий, имеющих сходные симптомы.

Если вас беспокоит какая-то проблема со здоровьем, запишитесь на диагностику. Успех лечения зависит от правильно поставленного диагноза.

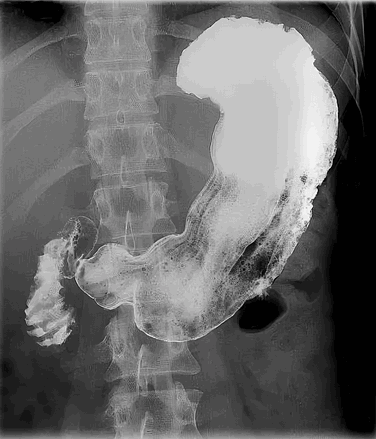

Как делают рентген желудка и пищевода с барием?

Многим интересно что и как пьют при рентгене желудка с барием. Для проведения диагностики используют сульфат бария, препарат употребляют внутрь, растворяя в воде. Он совершенно безопасен для организма, выглядит как белая взвесь, вкус напоминает мел или кальций. Первый снимок делается до употребления бария. Затем пациент выпивает несколько глотков препарата и начинается исследование пищевода. Через несколько минут больной допивает раствор, после чего рентгенолог продолжает исследование желудка, делая снимки по мере движения бария. Во время проведения диагностики пациента просят лечь на стол и периодически менять положение, следуя инструкциям врача. Для более четкого изображения рентгенолог может попросить больного задерживать дыхание на момент съемки. Исследование длится от 20 минут до часа. Далее врач изучает серию снимков и пишет заключение.

При обнаружении заболеваний многие пациенты интересуются как часто можно делать рентген, ожидая назначения повторного обследования. На этот вопрос нет однозначного ответа, так как врач выбирая метод диагностики руководствуется индивидуальными обстоятельствами конкретного пациента. Учитывается возраст, состояние, доза облучения и целесообразность проведения процедуры.

Что лучше гастроскопия или рентген желудка?

Более популярным обследованием пищевода считается гастроскопия. Гастроскопия, она же ФГДС – эндоскопическое исследование верхних отделов ЖКТ. Исследование проводится с помощью эндоскопа путем введения его через рот, что делает процедуру крайне неприятной. Преимущество гастроскопии в более высокой информативности по сравнению с рентгенографией и отсутствие излучения. Кроме этого, при необходимости врач может взять образец ткани для дальнейшего гистологического анализа прямо во время проведения ФГДС. На самом деле, диагностики имеют разные назначения и целесообразно проведение обеих. Результаты обследования дополняют друг друга и дают полную картину о состоянии пищевода, желудка и двенадцатиперстный кишки.

Данная статья размещена исключительно в познавательных целях, не заменяет приема у врача и не может быть использована для самодиагностики.

Рентген органов пищеварительной системы (пищевод, желудок, толстая кишка)

Показания к рентгенологическому исследованию органов пищеварительной системы:

Подготовка к плановой операции
Выявление органических заболеваний (опухолей) пищевода, желудка,12 пк, толстой кишки, оценка объема поражения.
Выявление инородных тела пищевода, желудка, тонкого и толстого кишечника.
Непроходимость тонкого и толстого кишечника.
Динамическое наблюдение за состоянием отделов пищеварительного канала в процессе лечения и (при необходимости) в разные сроки после завершения лечения.
Оценка отделов толстой кишки после операций и выведения стомы (перед операцией по восстановлению толстой кишки).

Методики исследований органов пищеварительной системы:

Рентгеноскопия и рентгенография органов брюшной полости выполняется в 2х проекциях – прямой и боковой, в вертикальном и/или горизонтальном положении. Специальной подготовки не требуется.

При инородных телах пищевода, желудка – для выявления рентгенконтрастных (видимых в рентгеновском изображении) инородных тел (зубные протезы, металлические предметы, компактные крупные мясные кости и др.) выполняют обзорную рентгеноскопию с последующей рентгенографией.Полноценная рентгенологическая характеристика инородного тела пищевода может быть получена только при изучении данных двух рентгенограмм: в боковой и прямой проекциях шеи или грудной клетки (в зависимости от локализации инородного тела).

Подготовка и время исследования:

Рентгеноскопия и рентгенография органов брюшной полости не требует специальной подготовки, время исследования 10-15мин.
Исследования пищевода, желудка для выявления инородных тел проводятся без специальной подготовки.

Время исследования: 30-60мин.

Преимущества рентгеновского исследования:

- неинвазивная диагностическая методика

- возможность в реальном времени (при рентгеноскопии) выявить наличие патологических изменений, инородных тел пищевода, желудка, тонкой и толстой кишки, их локализацию и распространённость.

- при рентгенографии - меньшая лучевая нагрузка за счет кратковременности экспозиции (снимка).

Недостатки рентгеновского исследования:

- При рентгеноскопии отсутствует объективная документация обнаруженных изменений, кроме непосредственной записи врачом того, что он видел на экране, а также возрастает дозовая нагрузка на пациента (но при наличии цифрового рентгеновского аппарата – практически минимальная разница по сравнению с рентгенографией).

- Определение толщины стенки желудка можно осуществлять с помощью УЗИ и КТ.

- при выявлении внутрибрюшных опухоли и их связи (прорастания) в стенки ЖКТ, определить утолщение стенки желудка или кишки, выявить метастазы в лимфатические узлы или печень позволяет УЗИ брюшной полости.

- при наличии признаков свободного газа в брюшной полости (например, при травме живота) целесообразно расширенное диагностическое исследование (МСКТ грудной и брюшной полости).

Анатомия : Рентгеноанатомия желудка. Эндоскопия желудка

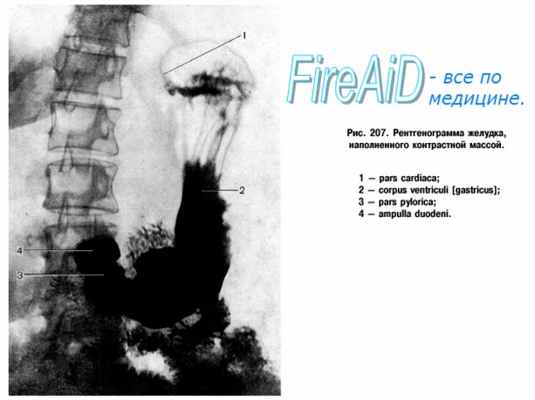

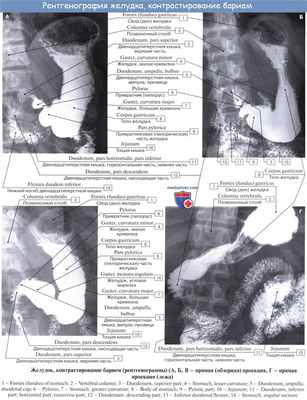

Рентгенологическое исследование желудка у больного человека позволяет определить величину, форму, положение желудка, рисунок складок его слизистой оболочки при различных функциональных состояниях и в зависимости от тонуса мышечной оболочки.

Желудок не задерживает рентгеновские лучи и поэтому не дает тени на рентгеновском снимке. Видно только просветление, соответствующее газовому пузырю: заглоченный с пищей воздух и образующиеся в желудке газы поднимаются к своду желудка. Для того чтобы сделать желудок доступным исследованию, применяют контрастирование при помощи взвеси сульфата бария.

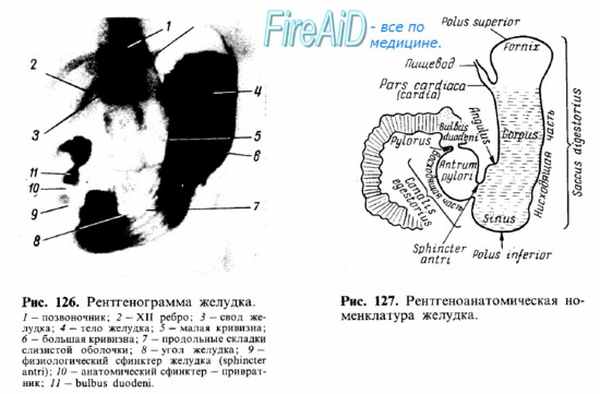

На контрастном снимке видно, что кардиа, свод и тело желудка образуют нисходящую часть тени, а пилорическая часть желудка — восходящую часть тени (рис. 126, 127). Соотношения нисходящей и восходящей частей тени желудка у разных людей неодинаковы; можно наблюдать три основных формы и положения желудка.

1. Желудок в форме рога (рис. 128). Тело желудка расположено почти поперек, постепенно суживаясь к пилорической части. Привратник лежит вправо от правого края позвоночного столба и является самой низкой точкой желудка. Вследствие этого угол между нисходящей и восходящей частями желудка отсутствует. Весь желудок расположен почти поперечно.

2. Желудок в форме крючка (рис. 129). Нисходящая часть желудка спускается косо или почти отвесно вниз. Восходящая часть расположена косо — снизу вверх и направо. Привратник лежит у правого края позвоночного столба. Между восходящей и нисходящей частями образуется угол (incisura angularis), несколько меньший прямого. Общее положение желудка косое.

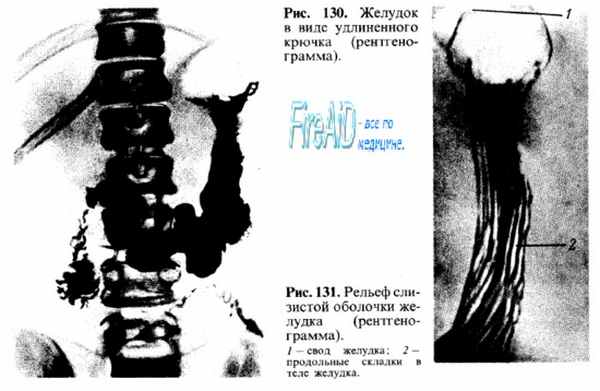

3. Желудок в форме чулка, или удлиненный желудок. Он похож на предыдущий («крючок»), но имеет некоторые отличия: как говорит само название, нисходящая часть его более удлинена и спускается вертикально; восходящая часть поднимается вверх круче, чем у желудка в форме крючка. Угол, образуемый малой кривизной, более острый (30 — 40°). Весь желудок расположен влево от срединной линии и лишь незначительно переходит за нее. Общее положение желудка вертикальное.

Таким образом, между формой и положением желудка отмечается корреляция: желудок в форме рога имеет чаще поперечное положение, желудок в форме крючка — косое, удлиненный желудок — вертикальное положение.

Форма желудка в значительной мере связана с типом телосложения. У людей брахиморфного типа с коротким и широким туловищем часто встречается желудок в форме рога. Желудок расположен поперечно, высоко, так что самая низкая часть его находится на 4 — 5 см выше линии, соединяющей подвздошные гребни, — linea biiliaca.

У людей долихоморфного типа телосложения с туловищем длинным и узким чаще встречается удлиненный желудок с вертикальным положением. При этом почти весь желудок лежит слева от позвоночного столба и располагается низко, так что привратник проецируется на позвоночнике, а нижняя граница желудка опускается несколько ниже linea biiliaca.

У людей переходного (между двумя крайними) типа телосложения наблюдается форма желудка в виде крючка (рис. 130). Положение желудка косое и среднее по высоте; нижняя граница желудка — на уровне linea biiliaca. Эти форма и положение наиболее распространены.

Большое влияние на форму и положение желудка оказывает тонус его мускулатуры.

Представление о тонусе желудка в рентгеновском изображении дает характер «развертывания» стенок желудка при заполнении его пищей. Натощак желудок находится в спавшемся состоянии, а при попадании в него пищи начинает растягиваться, плотно охватывая свое содержимое. В желудке с нормальным тонусом первые порции пищи располагаются в виде треугольника, обращенного основанием кверху, к газовому пузырю. Воздушный пузырь, ограниченный сводом желудка, имеет форму полушария.

При пониженном (в пределах нормы) тонусе желудка треугольник, образуемый пищей, имеет удлиненную форму с острой вершиной, а воздушный пузырь напоминает вертикальный овоид, суживающийся книзу. Пища, не задерживаясь, падает на большую кривизну, как в вялый мешок, оттягивает ее книзу, вследствие чего желудок удлиняется и приобретает форму чулка и вертикальное положение.Форма желудка изучается при полном контрастном его наполнении. При частичном наполнении можно видеть рельеф слизистой оболочки. Складки слизистой желудка образуются при сокращении lamina muscularis mucosae, изменении тургора и набухании тканей, при весьма рыхлой структуре под-слизистой основы, допускающей подвижность слизистой оболочки относительно других слоев (рис. 131).

Преобладающая картина рельефа слизистой в различных отделах желудка такова: в pars cardiaca — сетчатый рисунок; вдоль curvatura minor — продольные складки; вдоль curvatura major — зубчатый контур, так как складки в corpus ventriculi — продольные и косые; в antrum pyloricum — преиму* щественно продольные, а также радиальные и поперечные.

Вся эта картина рельефа слизистой обусловлена складками задней стенки, так как на передней стенке их мало. Направление складок соответствует продвижению пищи, поэтому рельеф слизистой оболочки крайне изменчив.

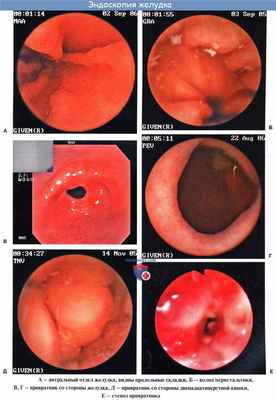

Эндоскопия желудка

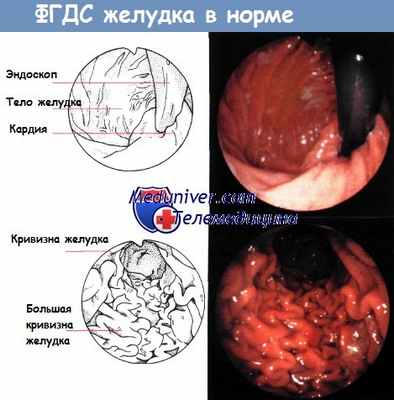

Непосредственное наблюдение за полостью желудка больного возможно также с помощью особого оптического прибора гастроскопа, вводимого через пищевод в желудок и позволяющего производить осмотр желудка изнутри (гастроскопия).

Гастроскопически определяются складки слизистой оболочки, которые извиваются в различных направлениях, напоминая рельеф мозговых извилин. В норме кровеносные сосуды не видны. Можно наблюдать движения желудка. Данные гастроскопии дополняют рентгеновское исследование и позволяют изучить более тонкие детали строения слизистой оболочки желудка.

Учебное видео по анатомии желудка, его топография, связки, сальники и покрытие брюшиной

Редактор: Искандер Милевски. Дата последнего обновления публикации: 23.07.2021

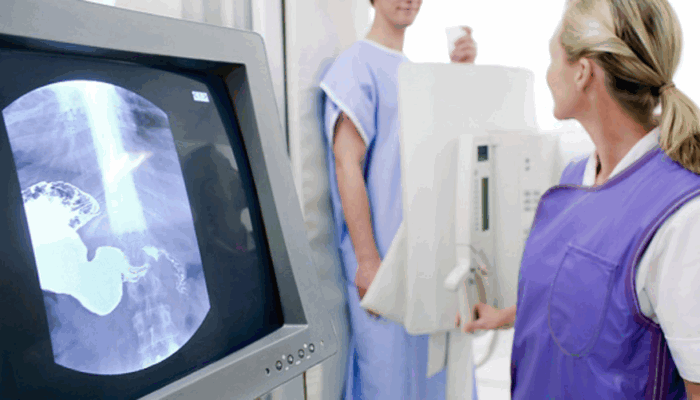

Рентгеноскопия как метод диагностики

Рентгеноскопией называют широко распространенный метод диагностики состояния внутренних рентгеноконтрастных органов. Часто обзорное рентгеноскопическое исследование является первым этапом при диагностике хронических и острых заболеваний. Также при помощи этого метода врачи осуществляют контроль над проведением различных оперативных вмешательств.

Сущность, преимущества и недостатки рентгеноскопии

Как следует из определения термина «рентгеноскопия», этот метод заключается в получении на экране рентгеновского аппарата изображений изучаемых внутренних органов в режиме реального времени. Довольно часто, имея в виду рентгеноскопию, используют иной термин — рентгенологическое просвечивание.

В соответствии с Правилами проведения рентгенологических исследований, утверждённых приказом №560н от 09.06.2020г., которые вступили в силу 1 января 2021г., рентгеновские отделения должны быть оснащены аппаратом с функцией рентгеноскопии.

Функция рентгеноскопии присутствует в стационарных рентгеновских аппаратах на три рабочих места, обладающих расширенным функционалом, например, в рентгеновском аппарате Listem REX-650RF: FLUOROSCOPY.

У метода рентгеноскопического исследования существует довольно много преимуществ:

обследовать внутренние органы, а также их системы, возможно в режиме реального времени;
специалисты получают возможность изучить не только внутренние органы человека и их анатомическое строение, но и то, как они функционируют;
возможность многопроекционного просвечивания (меняется как положение пациента, так и направление рентгеновских лучей) — врачи получают возможность быстро определять, где конкретно располагаются патологические изменения внутренних органов.

Кроме неоспоримых достоинств у метода рентгеноскопии имеются и несколько недостатков:

лучевая нагрузка, которая приходится на тело обследуемого человека, очень высока по сравнению с нагрузкой при рентгенографии;
разрешающая способность современных флуоресцентных экранов невысока в сравнении с компьютерной томографией. И наиболее мелкие изменения в анатомии внутренних органов человека рассмотреть бывает проблематично.

Конечно, в последнее время цифровая аппаратура для рентгеноскопии постоянно модернизируется и совершенствуется.

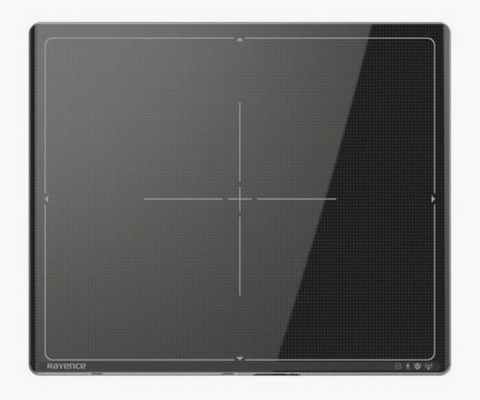

В большинстве используемых сегодня аппаратов рентгеновская пленка не используется, а изображение проецируется на цифровые плоскопанельные детекторы, у которых чувствительность существенно выше, чем у пленки.

Вследствие чего значительно снижается время экспозиции, также снижается и доза облучения, получаемая пациентом. При этом качество цифрового изображения гораздо выше, чем на пленочных снимках.

Кроме того, цифровая техника позволяет записывать и сохранять результаты исследования — к ним врач может возвращаться при дальнейшем обследовании и лечении.

Рентгеноскопия: показания и противопоказания

Данный метод исследования врачи используют в тех случаях, когда возникает подозрение на наличие определенных заболеваний органов:

Также метод рентгеноскопии используется, когда требуется:

проконтролировать проведение катетеризации сосудов;
провести контроль качества стентирования сосудов (метод, при котором патологически ссуженные участки кровеносных сосудов расширяют при помощи введения стента — тонкой трубки из металла);
провести репозицию переломов (сопоставление фрагментов кости, чтобы она лучше срослась).

Для того, чтобы выполнить диагностику бронхиального дерева, матки или маточных труб, мочевыводящих путей, кишечника, желудка, пищевода в организм пациента вводится специальное контрастное вещество. Это вещество хорошо накапливает рентгеновские лучи, что дает возможность с максимальной точностью выполнить разграничение анатомических структур, изучить характер проходимости, наполняемости и сокращение исследуемого человеческого полого органа.

Метод рентгеноскопии, несмотря на появление инновационных аппаратов, имеет ряд противопоказаний: беременность на любой стадии, снижение иммунитета, детский возраст, аллергическая реакция организма на используемый во время исследования контрастный препарат.

Как проводят рентгеноскопию и чем она отличается от рентгенографии

Процедура рентгеноскопии может быть выполнена как при горизонтальном, так и при вертикальном положении тела пациента. Если состояние больного — тяжелое, и положение собственного тела он изменить не в состоянии, то производится укладка его на трохоскоп или универсальный рентгеновский стол-штатив. Трохоскопом называют диагностический специальный стол, который имеет возможность подниматься или опускаться. Затем через тело пациента пропускают рентгеновские лучи, которые проходят по вертикали снизу вверх.

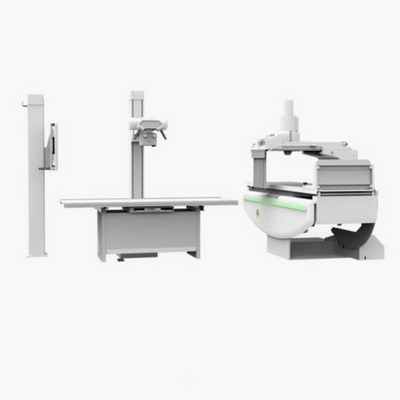

👉 Смотрите подробнее в нашем ролике, как работает рентгеновский аппарат Listem REX-650RF: FLUOROSCOPY с поворотным столом-штативом для проведения рентгеноскопии.

Существует несколько разных видов проведения рентгеноскопии: может быть использован светящийся флуоресцентный экран либо телевизионная система. При использовании светящегося экрана для проведения процедуры требуется темный диагностический кабинет. Ведь степень яркости свечения такого экрана незначительна. Чтобы произошла адаптация глаз рентген-лаборанта к освещению такого типа, он должен провести от 15 до 20 минут в темном помещении. Иначе при взгляде на полученное изображение патологические изменения он выявить попросту не сможет.

Если же используется цифровая телевизионная система, то адаптации к темноте глаз лаборанта не требуется, так как исследование происходит в кабинете при дневном или искусственном свете.

При использовании этого метода:

визуализация просвечиваемых анатомических структур намного лучше, чем при использовании светящегося экрана;
сокращается лучевая нагрузка на организм пациента;
на организм лаборанта лучевая нагрузка также существенно меньше;
также предусмотрена возможность в цифровом формате задокументировать все полученные результаты проведенного исследования.

В отличие от популярного метода рентгенографии при котором снимки получаются одномоментными (ведь фиксация производится на специальной пленке), при рентгеноскопии рентгеновские лучи испускаются непрерывно, и при уловлении их экраном изображение получается динамическое в режиме реального времени. При использовании этого метода врач получает возможность не только увидеть устройство обследуемого органа, но и понять, как он работает.

При использовании метода рентгенографии лаборант перед выполнением снимка покидает помещение лаборатории. При рентгеноскопии врач наблюдает за результатами исследования на экране — что повышает также уровень облучения самого специалиста.

Подробнее о других методах рентгендиагностики и о том, когда они применяются, — в нашей статье о видах рентгенологических исследований.

Осложнения после проведения рентгеноскопии

Если при выполнении рентгеноскопии нарушается порядок проведения исследования, а также его частота, то существует риск, что у пациента разовьется лучевая болезнь, онкологические заболевания, всевозможные мутации и пр. Если все рекомендации Всемирной организации здравоохранения относительно проведения рентгеноскопии соблюдаются, то никаких осложнений и патологических изменений в организме пациента не происходит.

После процедуры у больного могут проявиться осложнения в виде аллергической реакции, которая иногда возникает на контрастное вещество, введенное в его организм. Также может проявиться некоторое нарушение деятельности сердечно-сосудистой системы, иногда коллапс легкого (когда в плевральной области скапливается воздух), спазмы органов дыхания, отечность мягких тканей и кожных покровов. Проявляются эти осложнения в некоторых случаях:

препарат вводился в организм пациента с неоправданно высокой скоростью;
у больного имеется аллергия на контрастное вещество;
доза контрастного вещества была подобрана неправильно;
у больного имеются сопутствующие тяжелые заболевания печени, почек, сердца, о которых рентгенолаборант не был предупрежден пациентом заранее.

В наши дни, несмотря на появление большого количества различных инновационных методов исследования, рентгеноскопия не теряет своей актуальности. В первую очередь, это связано с относительно низкой стоимостью исследования. Также этот метод можно отнести к наиболее доступным (в сравнении с МРТ, КТ и УЗИ). Ведь аппараты для рентгеноскопии имеются практически во всех клиниках. Изображения, полученные в результате просвечивания тела пациента рентгеновскими лучами, позволяют с максимальной четкостью визуализировать практически все патологические изменения, что позволяет врачам обнаруживать нарушения деятельности внутренних органов на самых ранних стадиях болезни.

Анатомия : Рентгеноанатомия желудка. Эндоскопия желудка

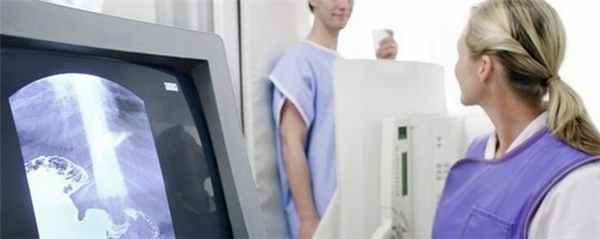

Рентген желудка — метод диагностики, позволяющий выявить широкий спектр нарушений работы желудочно-кишечного тракта(пищевода, желудка и 12 перстной кишки) :язвенную болезнь, новообразования различных видов, выпячивание стенки пищевода, желудка и 12-перстной кишки. Данная процедура предоставляет возможность оценить несколько важнейших параметров: состояние круговых мышц (сфинктеров), форму желудка, его размеры и т.д.

Такое исследование отличается простотой проведения, доступностью (рентгеновские аппараты есть практически в любом медицинском учреждении), неинвазивностью (не нужно делать надрезы, проколы, вводить инструменты в желудок через рот, как при фиброгастродуоденоскопии).

Цель рентгена желудка

Перед тем как пациент принимает контрастное вещество, выполняется обзорная рентгенограмма брюшной полости в положении стоя для диагностики экстренных состояний:

Кишечная непроходимость;
Перфорация (образование сквозного отверстия) стенки желудка или кишечника.

Язва желудка и двенадцатиперстной кишки;
Различные новообразования желудка, в том числе злокачественные опухоли;
Рубцы, стенозы;
Во время рентгеноскопии желудка можно выявить нарушение прохождения контраста (слишком быстрое попадание в двенадцатиперстную кишку или, напротив, задержка в желудке), гастроэзофагеальный рефлюкс (обратный заброс контраста из желудка в пищевод), дуоденогастральный рефлюкс ( обратный заброс содержимого из 12 перстной кишки в желудок);
Патологии пищевода. Во время исследования контраст проходит через пищевод и прокрашивает его стенки.

Показания

Рентгеноскопия желудка помогает установить диагноз при наличии определенных симптомов, а также подтвердить поставленный диагноз.

Показания к проведению исследования:

Подозрение на язвенную болезнь желудка или двенадцатиперстной кишки.
Подозрение на опухолевый процесс в желудке.
Исследование входит в программу комплексной диагностики при гастрите, гастродуодените.
Подозрение на гастроэзофагеальный и дуоденогастральный рефлюксы.
Пороки развития желудка, дивертикулы (выпячивания стенки).
Контроль после операции на желудке.
Симптомы, характерные для заболеваний желудка: отрыжка, изжога, боли вокруг пупка, нарушение пищеварения, вздутие живота, боли под левым ребром.

Чаще всего пациент проходит исследование по назначению врача.

Сначала обычно делают обзорную рентгенограмму брюшной полости в положении стоя. Она помогает сразу выявить грубые нарушения функционирования желудочно-кишечного тракта.

При проведении рентгеноскопии желудка с барием пациент в процессе исследования дробно пьет 200мл контрастного вещества , которое имеет цвет и консистенцию сметаны, а вкус мела.

Затем выполняют снимки. Пациента просят принимать разные положения: стоя, лежа на спине, на животе, на правом и левом боку, в положении лежа на спине с приподнятым ножным концом (положение Тренделенбурга). Так контраст равномерно заполняет желудок, контурируются разные стенки органа.

Исследование в Клиническом Диагностическом центре может занимать до 20-40 минут, поэтому можно взять с собой книгу. После проведения процедуры рекомендуется выпить 1-2 л воды.
