Синонимы: УЗИ сердца, эхокардиография, эхокардиоскопия, ЭХОКС, ЭХОКГ.

Эхокардиография - ультразвуковое исследование сердца, позволяющее провести оценку всех структур и функциональное состояние органа.

Обследование проводится врачом функциональной диагностики в амбулаторных или стационарных условиях в течение 15-30 минут, редко длительность доходит до 60 минут, но только в очень сложных случаях и совместно с консилиумом врачей.

Показания

Патологий, при которых необходимо провести эхокардиографию довольно много, и все они связаны так или иначе с дифференциальным диагнозом болезней сердца или аорты. К срочным показаниям для трансторакальной ЭХОКГ относятся:

острые, колющие, режущие боли в области сердца, которые пациент ощущает впервые;
давящие, сжимающие боли, возникшие в первый раз или усилившиеся по интенсивности и продолжительности;
внезапно возникшая одышка.

Кроме того обязательно периодическое исследование сердца при его хронических заболеваниях и при наличии факторов риска:

бактериальный эндокардит (воспаление внутренней оболочки сердца);
пороки сердца - приобретенные и врожденные;
протезированные клапаны;
некоторые малые аномалии развития сердца (двустворчатый аортальный клапан, пролапс митрального клапана); ; ;
опухоли сердца;
заболевания аорты; ;
шумы в сердце;
нарушения ритма сердца;
травмы грудной клетки;
профессиональные занятия спортом.

Виды эхокардиографии

Ультразвуковое исследование сердца проводится разными способами:

Трансторакальная ЭХО-КГ

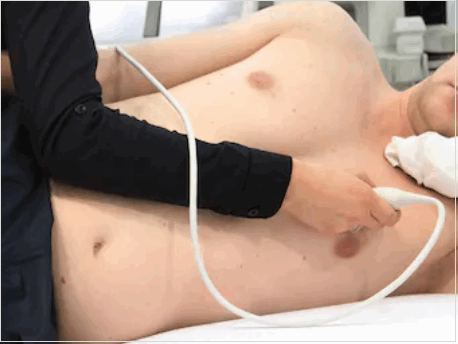

Фото: классическое положение тела при проведении обычного УЗИ сердца.

Через грудную клетку. Используются обычные ультразвуковые датчики небольшого размера, которые специалист прикладывает к коже. Это наиболее часто используемое в практике исследование из-за простоты самой процедуры и доступности оборудования.

Противопоказаний к трансторакальной ЭХО-КГ нет, однако обследование может быть затруднено в при невозможности проведения исследования на левом боку. Например при тяжелой степени сердечной недостаточности, когда пациент не в состоянии находиться в положении лежа из-за возникающей выраженной одышки. Также сложности возникают при наличии у больного заболеваний легких, которые увеличивают их воздушность (хроническая обструктивная болезнь легких - ХОБЛ) и тем самым препятствуют проникновению ультразвука до сердца. Также существуют и другие патологические состояния, которые могут усложнить обследование.

После трансторакального обследования в покое осложнений не бывает.

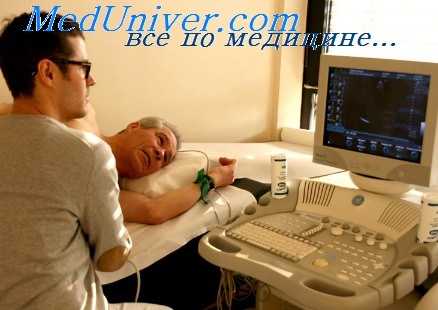

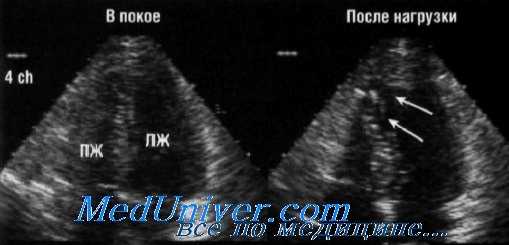

Стресс-эхокардиография

Это специфическая методика процедуры позволяющая оценить работу сердца в условиях повышенной активности человека. Для этого в начале проводят обычное трансторакальное исследование, а потом дают физическую нагрузку (приседания, велотренажер) или проводят фармакологическую пробу для имитации повышения физической активности. Первый вариант более предпочтителен, поскольку более физиологичен и вероятность проявления какой-либо нежелательной реакции минимальна. Естественно рядом с пациентом необходимо присутствие врача-реаниматолога и кардиолога, которые смогут адекватно и своевременно отреагировать на острые ситуации (выраженный болевой синдром в области сердца, шок, потеря сознания, остановка сердца, аритмии и т.д.).

При исследовании с физической нагрузкой или фармакологической пробой могут появиться:

аллергия на лекарственный препарат;
аритмия;
боли в области сердца;
потеря сознания;
шок и др.

Перечисленные реакции возникают крайне редко и быстро купируются (излечиваются) при наличии рядом реаниматолога или кардиолога.

Черспищеводная ЭХО-КГ (ЧПЭХО)

Процедура похожа на ФГДС - используется специальный эндоскоп с ультразвуковым датчиком на конце, который доктор вводит через рот до уровня сердца (на эндоскопе присутствуют специальные отметки с расстоянием). Датчик прижимается к стенке пищевода и изображение органа появляется на экране монитора аппарата. Этот вид обследования проводится реже, так как это более сложная технология, предусматривающая использование отдельного датчика с эндоскопом и специально обученного специалиста функциональной диагностики и медицинской сестры.

ЧПЭХО проводят, когда нет возможности провести трансторакальное исследование: выраженная подкожно жировая клетчатка, серьезные легочные заболевания, или просто в силу конституции человека легкие большей частью прикрывают сердце. Кроме того доступ через пищевод позволяет с большей точностью выявить дефекты межжелудочковой и межпредсердной перегородок, а также обнаружить тромб в ушке левого предсердия, которое не визуализируется при трансторакальном доступе. Такая процедура обязательна к проведению перед лечением (электроимпульсная терапия - восстановление ритма с помощью небольшого разряда дефибриллятора) определенных видов аритмий.

Из-за большей инвазивности ЧПЭХО для его проведения существует ряд противопоказаний:

крайне тяжелое состояние пациента;
заболевания пищевода - злокачественные новообразования, стриктуры (сужения), дивертикулы, варикозное расширение вен пищевода, эзофагит 1 .

Во время ЧПЭХО осложнения также крайне редки и связаны в первую очередь с введением эндоскопа. К таковым относятся перфорация пищевода или повреждение его стенки и голосовых связок. Кроме того возможно появление аритмии.

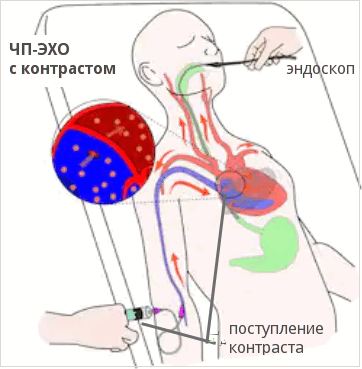

Фото: схема проведения чреспищеводного УЗИ с контрастом

ЭХО-КГ с контрастом (контрастное УЗИ сердца)

Также выделяют эхокардиографию с контрастированием правых камер сердца с использованием обычного физиологического раствора в качестве контрастного вещества и контрастное УЗИ всего сердца с помощью инновационного препарата SonoVue (Соновью). Этот препарат представляет собой микропузырьки с газообразным содержимым. Благодаря свойству ультразвука отражаться от границы сред с разной плотностью (наибольшая разница плотности на границе ткань-газ), контраст “светится”. Такая методика появилась сравнительно недавно и позволяет:

более четко определить размеры полостей сердца,
выявить с большей точностью минимальные дефекты перегородок и другие пороки сердца;
более точно определить функцию левого желудочка за счет проникновения контраста внутрь сердечной мышцы.

ЭХО-КС с контрастированием используется и при доступе через грудную клетку, и через пищевод.

УЗИ с контрастом обычно проводится для диагностики пороков сердца и для подтверждения разрыва миокарда.

Проведение эхокардиографии с контрастированием противопоказано при:

остром коронарном синдроме;
нестабильной стенокардии;
инфаркте миокарда в острой стадии;
острой сердечной недостаточности III-IV степени;
тяжелой легочной гипертензии;
острых стадиях неврологических заболеваний;
неконтролируемой артериальной гипертензии;
нахождении пациента на ИВЛ;
беременности и грудном вскармливании;
аллергии на компоненты контрастного вещества.

Осложнения при контрастировании ограничиваются локальными реакциями в месте введения препарата в вену или артерию и теоретически непереносимостью препарата. Основную опасность при исследовании с контрастированием представляет то, что его чаще проводят в совокупности с физической нагрузкой или фармакологической пробой, соответственно и осложнения те же.

Как проводится УЗИ сердца

Во время эхокардиоскопии доктор использует различные режимы УЗ аппарата:

одномерный (М-режим),
двумерный (В-режим),
режим допплера (оценка скорости потоков крови в камерах и сосудах),
цветового допплера - ЦДК (для определения направления потоков крови и выявления патологических),
энергетический допплер (регистрирует сам факт наличия кровотока в сосудах),
тканевой допплер (более глубокая оценка сократимости миокарда, основанная на исследовании характера движения стенок от датчика и к нему),
3D-эхокардиография (максимальную пользу приносит перед операциями на клапанах - они практически полностью визуализируются до вмешательства, что важно для определения тактики хирургом).

Трансторакальное УЗИ

Эхокардиография через грудную клетку проводится в кабинете ультразвуковой или функциональной диагностики. Иногда в стационаре из-за тяжести пациента и невозможности транспортировки для его обследования используют переносной аппарат УЗИ. Медсестра или врач просят больного раздеться сверху до пояса, в том числе необходимо снять нижнее белье женщинам. Далее пациенту необходимо лечь на кушетку на левый бок и положить левую руку под голову. При этом головной конец кушетки немного приподнят - так достигается максимальное расстояние межреберных промежутков для лучшей визуализации сердца.

Положение больного по отношению к врачу может быть различное, все зависит от предпочтений последнего и обустройства кабинета. Пациент может быть повернут лицом или спиной к доктору, головой к аппарату или от него.

Специалист смазывает датчик УЗ-проводящим гелем для лучшего контакта с кожей, прикладывает его к левой части грудной клетки, визуализирует сердце, выводя стандартные позиции его для произведения измерений.

Чреспищеводное ЭХОКГ

Чреспищеводное ЭХО проводится строго натощак в кабинете УЗИ или функциональной диагностики. Берут согласие пациента на проведение исследования, объяснив перед этим всю его суть и ход событий. Горло орошают лидокаином с помощью спрея, просят удалить зубные протезы и лечь на кушетку на левый бок, согнув ноги в коленях и положив руки под щеку или на живот. В рот вставляется загубник, чтобы пациент не прикусил зонд. Затем врач вводит эндоскоп. В начале просит больного совершить глотательные движения для более легкого продвижения аппарата. Доведя до определенной позиции, врач начинает само обследование. Оно длится 10-20 минут.

ЭХОКГ с контрастом

При использовании контрастного вещества его вводит в одну из вен или артерий на бедре - зависит от вида препарата и цели исследования. При этом УЗ датчик остается на пациенте, чтобы вовремя зарегистрировать все данные и провести измерения.

Расшифровка результатов

Во время исследования врач оценивает линейные размеры и объемы камер сердца, локальную и общую (фракция выброса) сократимость и скорость кровотока через клапаны, в сосудах.

Показатель	Значение для женщин				Значение для мужчин
Показатель	норма	незначительное нарушение	умеренное нарушение	значительное нарушение	норма	незначительное нарушение	умеренное нарушение	значительное нарушение
Толщина межжелудочковой перегородки	6-9 мм	10-12 мм	13-15 мм	более 16 мм	6-10 мм	11-13 мм	14-16 мм	более 17 мм
Толщина задней стенки левого желудочка	6-9 мм	10-12 мм	13-15 мм	более 16 мм	6-10 мм	11-13 мм	14-16 мм	более 17 мм
Масса миокарда левдого желудочка (ММЛЖ)	66-150 г	151-171 г	172-192 г	более 193 г	66-150 г	151-171 г	172-192 г	более 193 г
Индекс ММЛЖ (более значимый показатель - учитывает рост пациента)	43-95 г/м2	96-108 г/м2	109-121 г/м2	более 122 г/м2	49-115 г/м2	116-131 г/м2	132-148 г/м2	более 149 г/м2
Фракция выброса	более 55%	45-54%	30-44%	менее 30%	более 55%	45-54%	30-44%	менее 30%
Сократимость	не нарушена

В заключении пациент может обнаружить следующие термины:

акинез - отсутствие сокращения мышцы\стенки;
гипокинез - минимальное сокращение;
дискинез - асинхронность сокращений стенок;
гипертрофия - утолщение;
диастолическая дисфункция - нарушение расслабления сердечной мышцы;
систолическая дисфункция - нарушение сократительной способности миокарда;
дилатация - расширение полости.

Что показывает ЭХОКГ

В процессе проведения процедуры врач проводит структурную визуализацию и гемодинамическую (допплерография) 3 .

Структурная визуализация включает:

Визуализация перикарда (например, для исключения перикардиального выпота);
Визуализация левого или правого желудочка и их полостей (для оценки гипертрофии желудочков, аномалии движения стенок, а также для визуализации тромбов);
Визуализация клапанов (митральный стеноз, стеноз аорты, пролапс митрального клапана);
Визуализация магистральных сосудов (рассечение аорты);
Визуализация предсердий и перегородок между камерами сердца (врожденный порок сердца, травматические повреждения).

Визуализация кровотока через сердечные клапаны (клапанный стеноз и регургитация)
Визуализация кровотока через камеры сердца (расчет сердечного выброса, оценка диастолической и систолической функции сердца)

ЭХОКГ при сердечной недостаточности

Дает возможность определить причины развития хронической формы (ХСН)
Фракция выброса левого желудочка:
- снижена (систолическая ХСН);
- нормальная (диастолическая ХСН).
ЭХОКГ при нарушениях ритма сердца

Важно! Тахикардия затрудняет проведение исследования и точность оценки полученных результатов.

Используется трансторакальная ЭХОКГ и ЧП ЭХОКГ.
- Размеры полостей сердца, особенно предсердий
- Наличие тромбов
- Оценка фракции выброса не всегда достоверна
ЭХОКГ для оценки состояния онкологических больных

Поражение сердца у онкологических больных:
- опухолевая интоксикация;
- кардиотоксичность химиопрепаратов;
- кардиотоксичность лучевой терапии.
Показания к специализированной эхокардиографии для определения кардиотоксичности:
- всем пациентам с онкологическими заболеваниями перед началом лечения;
- получающим химиотерапию или лучевую терапию (после каждого курса);
- получавшим в прошлом химиотерапию или лучевую терапию (регулярность зависит от схемы лечения).
Сравнительная характеристика ЭХОКГ с другими методами

Эхокардиография несмотря на свою огромную пользу остается все-таки субъективным методом. Врачами по-разному проводятся измерения и трактуются некоторые показатели. Порой одной ЭХО-КГ бывает недостаточно или провести ее невозможно в силу каких-либо причин. Тогда на помощь придут другие методики исследования сердца:
- Электрокардиограмма - самый простой способ выявить сердечные проблемы. Аппаратами ЭКГ оснащены все лечебно-профилактические учреждения страны и машины скорой помощи. ЭКГ выявляет нарушения ритма и дает вероятную характеристику локальной сократимости (изменения при инфаркте миокарда), однако при ЭХО-КГ все может выглядеть совершенно по-другому.
- Рентгенография органов грудной клетки позволяет определить границы сердца и выявить кардиомегалию. Для точной диагностики причин необходима визуализация органа. используется для уточнения данных эхокардиографии, изучения морфологии, функций сердечных камер, клапанов. Сейчас она все больше используется для диагностики некоронарогенных болезней миокарда, различных кардиомиопатий.
- Компьютерная томография с контрастированием очень эффективна при исследовании коронарных артерий. Ее стоимость меньше КАГ (коронароангиография) Также можно определить все размеры и объемы сердца, но не даст возможности видеть его работу в реальном времени.
- Коронарная ангиография (КАГ) - “золотой стандарт” в исследовании коронарных артерий с помощью контрастного вещества с выявлением стенозов и последующим возможным их стентированием (способ расширения просвета сосуда). Ее недостатки - очень высокая стоимость и инвазивность процедуры.
- Позитронно-эмиссионная томография - редкое исследование с введением радиофармпрепарата. Прекрасно визуализирует участки с недостаточным кровоснабжением (ишемия) миокарда
Эхокардиография является основным и самым доступным методом визуализации сердца, позволяющим поставить точный диагноз, своевременное лечение, а также оценить его эффективность. Несмотря на субъективность метода, при постоянном обучении, повышении квалификации, обмене опытом с коллегами специалист повышает свою грамотность в обследовании и сводит к минимуму возможность ошибок.

Эхокардиография не стоит на месте. Продолжаются попытки дополнить метод все новыми возможностями визуализации, некоторые из них позволяют максимально объективно проводить исследования и минимизировать различия толкования между разными специалистами.
Важно! Все материалы носят справочный характер и ни в коей мере не являются альтернативой очной консультации специалиста.

Этот сайт использует cookie-файлы для идентификации посетителей сайта: Google analytics, Yandex metrika, Google Adsense. Если для вас это неприемлемо, пожалуйста, откройте эту страницу в анонимном режиме.

Диастолическая стресс-эхокардиография. Оценка гемодинамики при эхокардиографии

Стресс-эхокардиография как метод прогнозирования. Индекс риска сердечно-сосудистых заболеваний

Вероятность сердечно-сосудистых событий (ВСС, нефатального ИМ или реваскуляризации миокарда) после стресс-ЭхоКГ чрезвычайно низка. Среди 1325 больных с нормальными данными нагрузочной ЭхоКГ, выполненной в Мауо Clinic, частота СССоб в течение последующих 3 лет наблюдения составила < 3%. Частота СССоб из расчета на 1 чел. в год равна 0,9%.

Предикторами последующих сердечно-сосудистых событий были стенокардия, развившаяся во время нагрузочного теста на тредмиле, низкая переносимость нагрузок (< 7 метаболических эквивалентов для мужчин и < 5 MET для женщин), ГЛЖ и возраст, поэтому при интерпретации результатов ЭхоКГ следует учитывать симптоматику и переносимость нагрузок.

После анализа отдаленных результатов у 1874 больных с хорошей переносимостью физических нагрузок (> 5 МЕТ у женщин и > 7 МЕТ у мужчин), но с нарушенной ЛС при нагрузке частота развития ВСС и нефатального ИМ составила 2% чел. в год. Сахарный диабет, перенесенный ИМ и увеличенный или не измененный КСР ЛЖ в ответ на нагрузку свидетельствуют о повышенном риске развития сердечно-сосудистых событий с коэффициентами риска 1,9; 2,4; 1,6 соответственно.

Сниженная переносимость физических нагрузок при нагрузочной ЭхоКГ также является предиктором развития сердечно-сосудистых событий; у больных со сниженной ФВ ЛЖ и увеличенным или неизмененным размером ЛЖ при нагрузке прогноз неблагоприятный.

Даже в группе больных с высоким риском ИБС по результатам предварительного обследования у пациентов с нормальной нагрузочной ЭхоКГ риск осложнений был меньше, чем у пациентов с нарушениями при ЭхоКГ (2% vs 17% за 1 год и 4% vs 25% за 3 года). Mazur W. и соавт. определяли прогностическую ценность нагрузочной ЭхоКГ у 493 пациентов. Независимым предиктором СССоб были WMS1 при нагрузке, депрессия сегмента ST > 1 мм и продолжительность тредмил-теста. Индекс риска (RI) рассчитывали следующим образом: KI = 1,02 (WMSI) + 1,04 (изменение сегмента ST) - 0,14(продолжительность нагрузки на тредмиле).
Когда RI находился в верхней квартили (с +0,66 до +2,02), риск был наивысшим (30%). Прогностическая ценность нагрузочной ЭхоКГ у мужчин и женщин сопоставима.

Самое распространенное показание для стресс-ЭхоКГ с добутамином — предоперационное обследование. У 530 больных, которым было проведено оперативное вмешательство в Mayo Clinic, стресс-ЭхоКГ с добутамином служила надежным предиктором таких послеоперационных сердечно-сосудистых событий, как ВС и нефатальный ИМ. Ишемический порог < 60% от максимальной ЧСС, характерной для данной возрастной категории, определял группу высокого риска (8% больных) с 43% доказанных послеоперационных событий по сравнению с 0 и 9% больных без ишемии или с ишемическим порогом >60% соответственно.

Информация на сайте подлежит консультации лечащим врачом и не заменяет очной консультации с ним.
См. подробнее в пользовательском соглашении.

Помимо сказанного ранее, необходимо оценивать индуцированное нагрузкой повышение давления наполнения, которое клинически проявляется одышкой. Скорость движения МК Еа, отражающая релаксацию МК, значимо увеличивается при физической нагрузке или при повышении преднагрузки в условиях нормального расслабления миокарда, но Еа сильно не увеличивается при повышенном трансмитральном градиенте давления или при нагрузке, если нарушена релаксация.

В норме скорость пика Е трансмитралыюго потока увеличивается при нагрузке на 25% по сравнению с исходной, DT снижается в среднем на 16 мсек (192 - 176 мсек), скорость Еа увеличивается на 25%, поэтому отношение Е/Еа при физической нагрузке не меняется (в среднем равно 6,6) в случае нормальной диастолической функции. Однако у больных с диастолической дисфункцией реакция Е/Еа на нагрузку другая. Существуют три группы больных. В первой группе (повышено давление наполнения) Е/Еа > 15 в покое и остается повышенным при нагрузке всегда.

Во второй группе относительно нормальное давление наполнения, но нарушено расслабление миокарда в покое, при нагрузке характер нарушенной релаксации сменяется на рестриктивный с отношением Е/Еа > 15. В третьей группе нормальное давление наполнения и Е/Еа < 15 в покое и при нагрузке. Пациенты с повышенным давлением наполнения при нагрузке даже при нормальном давлении в покое (первая и вторая группы) переносят нагрузку в течение более короткого времени, чем пациенты с нормальным давлением наполнения в покос и при нагрузке (третья группа).

Катетеризацию сердца и ДЭхоКГ одновременно выполняли больным с нагрузочным тестом для оценки одышки при физической нагрузке. У этих больных отношение Е/Еа хорошо коррелирует с ДЗЛК не только в покое, но и при нагрузке; отношение Е/Еа > 15 при нагрузке ассоциировано с ДЗЛК > 20 мм рт. ст.. Burgess МЛ. и соавт. также отмстили хорошую корреляцию между Е/Еа и ДЗЛК в покое и при нагрузке.

Оценка гемодинамики при эхокардиографии

В течение последних 20 лет ЭхоКГ в большинстве случаев заменяет катетеризацию сердца для оценки гемодинамики. Часто клинические решения принимают по результатам ЭхоКГ-оценки гемодинамики. В настоящее время в нашем институте катетеризацию сердца назначают лишь 5% больных. Даже при констриктивном перикардите гемодинамику оценивали с помощью ЭхоКГ, а катетеризацию сердца перед перикардэктомией выполняли у менее чем 50% больных. В некоторых ситуациях ДЭхоКГ исследует гемодинамику точнее, чем инвазивные методы, например при определении трансмитрального градиента, поэтому все врачи, занимающиеся ведением кардиологических больных, должны знать, как изучать гемодинамику с помощью ЭхоКГ.

При ДЭхоКГ измеряют скорость кровотока (в м/сек), пользуясь упрощенным уравнением Bernoulli. По скорости кровотока рассчитывают градиент давления (Р, мм рт. ст.): Градиент давления (Р) = 4 х (v2)2 или (2v2)2.
Введя в это уравнение максимальную скорость кровотока, получают пиковый Р. Средний Р представляет собой среднюю величину Р в течение всего периода изгнания.

Пиковый и средний ДР, рассчитанные при ДЭхоКГ, хорошо коррелирует с данными, полученными при катетеризации сердца. Иногда Р, измеренный при ДЭхоКГ, более точен, чем при катетеризации, поскольку трансмитральный ДР (на нормальном, стенозированном или протезированном МК) при катетеризации сердца можно переоценить, если для расчета используют ДЗЛК, а не прямое измерение давления в ЛП.

Основы ЭхоКГ: допплерэхокардиография. Профессор В. А. Изранов. Лекция для врачей

Лекция для врачей "Основы ЭхоКГ: допплерэхокардиография". Лекцию для врачей проводит профессор В. А. Изранов.

На лекции рассмотрены следующие вопросы:
- Основные допплерографические характеристики трансмитрального и транстрикуспидального диастолического потока
  - AT (acceleration time) - время ускорения потока, т.е. время от щелчка открытия клапана до пика скорости потока (м\с)
  - DT (deceleration time) - время замедления потока, т.е. время от пика скорости до базовой линии (м\с)
  - ЕТ (ejection time) - время выброса, т.е. время от щелчка открытия до щелчка закрытия клапана
  - Vmax- максимальная скорость потока (м\с)
  - Е - раннее диастолическое наполнение (Vmax = 70-100 см\с)
  - А - позднее диастолическое наполнение (в момент систолы предсердий, Vmax = 40-70 см\сек)
  - Е\А = 1,0-1,5
  - Vmean - средняя скорость потока. Вычисляется как сумма скоростей потока, измеренных каждые 2 мс по отношению к числу измерений.
  - Основные измерения в допплер эхокардиографическом исследовании
    - IVCT (isovolumetric contractility time) время изоволюметрического сокращения - время от щелчка закрытия митрального клапана до щелчка открытия аортального клапана (65±20 мс)
    - IVRT (isovolumetric relaxation time) время изоволюметрического расслабления - время от щелчка закрытия аортального клапана до щелчка открытия митрального клапана (65±20 мс). VTI (velocity time integral) - интеграл линейной скорости потока; VTI = Vmean*ET (см)
    - Основные уравнения используемые в допплерометрических расчетах
      - СО = HR*SV
      - SV= CSA*VTI
      - VTI = ET*Vmean
      - CSA = nD²/4
      - ΔР = 4V²(упрощенное уравнение Бернулли)
      - CO (cardiac output) - минутный объем кровотока
      - HR (heart rate) - частота сердечных сокращений
      - SV (stroke volume) - ударный объем
      - CSA (crossection area) - площадь поперечного сечения (сосуда или отдела сердца)
      - VTI (velocity time integral) - интеграл линейной скорости
      - ЕТ (effusion time) - время кровотока
      - Vmean - средняя скорость кровотока (вычисляется как сумма скоростей, измеренные каждые 2 мс по отношению к числу измерений)
      - ΔР - максимальный градиент давления по разные стороны обструкции (мм рт.ст.)
      - V-максимальная скорость кровотока дистальнее обструкции (м\с)
      Книга "Эхокардиография от Рыбаковой" - М. К. Рыбакова, В. В. Митьков

      Данное издание представляет собой практическое руководство по эхокардиографии, в котором отражены все современные технологии, применяемые в настоящее время. Исключительный интерес для специалистов представляет CD-ROM с подборкой видеоклипов по всем основным разделам, включающих редкие случаи диагностики.

      Особенность издания - попытка объединить и сравнить результаты эхокардиографического исследования сердца и паталогоанатомический материал по всем основным разделам.
      Большой интерес представляют разделы, содержащие новые технологии исследования, такие как трех- и четырехмерная реконструкция сердца в реальном времени, тканевая допплерография. Большое внимание уделено также классическим разделам эхокардиографии – оценке легочной гипертензии, клапанных пороков сердца, ишемической болезни сердца и ее осложнений и т.д.
      В книге представлены огромный иллюстративный материал, большое количество схем и рисунков, приведены алгоритмы тактики проведения исследования и диагностики по всем разделам эхоКГ.
      Руководство помогает разрешить спорные и злободневные вопросы, позволяет ориентироваться в расчетах и измерениях, содержит необходимую справочную информацию.
      Книга написана сотрудниками кафедры ультразвуковой диагностики ГБОУ ДПО «Российская медицинская академия последипломного образования'' Министерства здравоохранения Российской Федерации» (база – ГКБ им. С.П. Боткина, Москва).
      Издание предназначено для специалистов эхокардиографии, врачей ультразвуковой и функциональной диагностики, кардиологов и терапевтов.

      Книга "Эхокардиография в таблицах и схемах" - М. К. Рыбакова

      Данная книга содержит большое количество схем и таблиц по всем основным вопросам трансторакального эхокардиографического исследования, помогает разрешить спорные и злободневные вопросы эхокардиографии, позволяет ориентироваться в расчетах и измерениях, содержит необходимую справочную информацию. Подробно описаны нормальная анатомия и физиология сердца, патология клапанного аппарата, мокарда, перикарда, плевральных полостей, аорты, протезированных клапанов сердца, приведены стандартные позиции эхокариографического исследования и расчеты. Особый интерес могут вызвать разделы, посвященные диагностике врожденных пороков сердца у взрослых, объемных образований сердца и средостения и дифференциальной диагностике в эхокардиографии.

      Книга УЗИ предназначена для специалистов эхокардиографии, ультразвуковой и функциональной диагностики УЗИ, кардиологов, терапевтов и студентов медицинских вузов.

      Книга "Дифференциальная диагностика в эхокардиографии". Издание 2-е. с DVD-ROM - Митьков В. В., Рыбакова М. К.

      Книга написана сотрудниками кафедры ультразвуковой диагностики Российской медицинской академии последипломного образования (база — ГКБ им. С.П. Боткина, Москва) и является 2-м, переработанным и дополненным изданием. Книга является уникальным изданием благодаря представленному дифференциально-диагностическому эхокардиографическому ряду, подкрепленному видеоматериалами и иллюстрациями, которые помогают систематизировать, классифицировать и провести дифференциальную эхокардиографическую диагностику.

      Помимо эхограмм, во 2-е издание включены схемы, которые помогают научиться распознавать признаки той или иной патологии сердца или совокупность признаков и оценить характер нарушения гемодинамики, а также в главе 10 добавлен дифференциально-диагностический раздел, посвященный применению контрастных веществ. Книга включает все основные разделы современной кардиологии с позиции дифференциальной диагностики. Прилагаемый диск включает обширный видеоматериал по всем основным разделам с комментариями к нему.

      Издание предназначено для специалистов эхокардиографии, врачей ультразвуковой и функциональной диагностики, кардиологов и терапевтов и вызовет интерес как у специалистов со стажем, так и у начинающих эхокардиографистов и студентов медицинских вузов.

      Книга "Клиническая эхокардиография" - Шиллер Н. Б., Осипов М. А.

      Книга "Клиническая эхокардиография" написана американским и отечественным специалистами, это самое популярное в России руководство по эхокардиографии. Книга предназначена и для тех кардиологов, которые лишь начинают осваивать эхокардиографию, и для тех, кто уже давно ею занимается.

      Изучив руководство, врач сможет выполнять эхокардиографические исследования на самом современном уровне – так, как это делают в Лаборатории эхокардиографии Калифорнийского университета в Сан-Франциско.

      Книга "Эхокардиография при врожденных пороках сердца у взрослых" - М. К. Рыбакова, В. В.Митьков

      Диагностика врожденных пороков сердца – один из самых сложных разделов в кардиологии и эхокардиографии. Благодаря современным технологиям в эхокардиографии и пренатальной диагностике сердца плода диагностика врожденных пороков сердца стала более ранней, что способствовало существенному сокращению числа взрослых пациентов с данной патологией. Однако и в настоящее время можно встретить пациентов с различными врожденными пороками сердца даже в весьма почтенном возрасте.
      Данное издание содержит историю описания того или иного врожденного порока, подробный анализ гемодинамики, особенностей эхокардиографической диагностики. Книга написана сотрудниками кафедры ультразвуковой диагностики Российской медицинской академии непрерывного последипломного образования (база – ГКБ им. С.П. Боткина, Москва) и включает все основные врожденные пороки сердца у взрослых с позиции эхокардиографии. Большое внимание уделено также дифференциальной диагностике в эхокардиографии при подозрении на врожденный порок сердца у больного, особенностям исследования сердца у детей и подростков, малым аномалиям развития сердца. Издание содержит большое количество иллюстраций и схем, а также примеры эхокардиографических заключений.
      Предназначено для специалистов эхокардиографии, врачей ультразвуковой и функциональной диагностики, кардиологов и терапевтов.

      Стресс эхокардиография сердца

      Стресс-эхокардиография – это метод комплексной неинвазивной диагностики заболеваний сердца, который представляет собой слияние двумерной эхокардиографии и нагрузочного теста. Его выполняют с помощью современной аппаратуры ведущих мировых производителей. Врачи функциональной диагностики прошли специализацию в лучших кардиологических центрах Европы. После установки точного диагноза пациенты проходят лечение в клинике терапии.

      С помощью стресс-эхокардиографии врачи выполняют следующие задачи:
      - Детализируют ишемию миокарда;
      - Определяют бассейн стенозированной коронарной артерии;
      - Выявляют жизнеспособность миокарда в зоне поражения после инфаркта миокарда;
      - Оценивают инотропный резерв сократимости левого желудочка.
      Сделать в Москве стресс-эхокардиографию по доступной цене можно записавшись на приём к кардиологу.

      Принцип стресс-эхокардиографии

      Главной предпосылкой, которая лежит в основе метода стресс-эхокардиографии, является тот факт, что возникновение ишемии миокарда сопровождается нарушением сократимости левого желудочка. Вследствие длительного или полного прекращения коронарного кровотока развивается острый инфаркт миокарда. Если нарушение кровоснабжения миокарда носит преходящий характер, то появляющееся патологическое движение стенки левого желудочка служит маркером, позволяющим определить место расположения и выраженность нарушения кровоснабжения сердечной мышцы.

      Сократимость левого желудочка нарушается после снижения кровотока, но до появления характерных изменений на электрокардиограмме и приступа стенокардии. Этот ишемический каскад известен давно. Кардиологи используют протокол оценки функциональной способности сердца в ответ на физическую нагрузку с одновременным мониторированием электрокардиограммы и гемодинамических параметров.

      Преимущества и недостатки стресс-эхокардиографии

      Стресс-эхокардиография обладает широким спектром возможностей в изучении работы сердца:
      - Мобильностью эхокардиографической аппаратуры;
      - Относительно невысокой стоимостью исследования;
      - Возможностью оценивать степень утолщения сердечной мышцы;
      - Высокой диагностической ценностью по сравнению с рутинной эхокардиографией;
      - Безопасностью исследования.
      Кроме диагностики ишемической болезни сердца, стресс-эхокардиографию с успехом используют для определения прогноза после перенесенного инфаркта миокарда и эффективности операции аортокоронарного шунтирования или баллонной ангиопластики. Этот диагностический метод позволяет, наряду с выявлением преходящей ишемии миокарда, оценить деятельность всех клапанов и камер сердца, изучить внутрисердечный кровоток.

      Стресс-эхокардиография не сопровождается воздействием на пациента ионизирующей радиации и потому может проводиться многократно. Контроль сократимости левого желудочка во время исследования обеспечивает большую безопасность стресс-эхокардиографии по сравнению с другими методами диагностики ишемической болезни сердца. В отличие от обычных нагрузочных проб, стресс-эхокардиография используют при исходно изменённой эхокардиограмме (утолщении левого желудочка, блокадах ножек пучка Гиса, постинфарктных изменениях, влиянии медикаментозной терапии), в ложноположительных и сомнительных случаях нагрузочных тестов.

      Главным недостатком стресс-эхокардиографии является её относительная «субъективность», значительная зависимость результатов от квалификации исследователей, которые регистрируют изображения и интерпретируют их. В Юсуповской больнице сложные случаи заболеваний сердца обсуждаются на заседании Экспертного Совета с участием профессоров, доцентов, врачей высшей категории. Ведущие кардиологи коллегиально оценивают результаты исследования и вырабатывают тактику ведения пациентов.

      Другой недостаток стресс-эхокардиографии состоит в том, что по результатам стресс - эхокардиографии врачи оценивают не перфузию миокарда, а вторичные проявления патологии коронарных артерий, которые выражаются в нарушениях его сократимости при нагрузке. Исследование невозможно выполнить у пациентов с плохим качеством визуализации структур сердца.

      Одной из наиболее сложных для интерпретации проблем по данным стресс-эхокардиографии является оценка нарушений сократительной функции левого желудочка. по данным ЭхоКГ, представляет собой. Выявление и сравнительный анализ патологического движения сердечной стенки в течение короткого времени (на нагрузке) повышает сложность исследования.

      Виды нагрузок при проведении стресс-эхокардиографии

      При проведении стресс-Эхо КГ применяют следующие нагрузки:
      - Физические – вертикальную и горизонтальную велоэргометрию, бег на тредмиле, работу на ручном эргометре, изометрическую нагрузку;
      - Прямую и чреспищеводную электрическую стимуляцию предсердий;
      - Фармакологические – пробы с аденозином, добутамином, дипиридамолом, эргоновином, АТФ, арбутамином;
      - Другие виды нагрузок – холодовую, ментальную, гипервентиляцию.
      Наиболее часто применяют горизонтальную велоэргометрию, тредмил, чреспищеводную электростимуляцию предсердий. Для выполнения стресс ЭХО КГ с медикаментозной нагрузкой используют добутамин и дипиридамол. Добутамин – это синтетический катехоламин. Введение малых доз препарата увеличивает сократимость миокарда, в том числе «спящего», позволяет выявлять жизнеспособность сердечной мышцы с нарушенной функцией. Стресс ЭХО КГ с добутамином в Москве делают в Юсуповской больнице.

      Дипиридамол – препарат, расширяющий артерии. Его механизм действия основан на феномене внутрикоронарного и межкоронарного «обкрадывания», которое возникает при повышении концентрации эндогенного аденозина. Подготовка пациента к проведению нагрузочной пробы зависит от показаний к исследованию и вида нагрузки. Максимальной чувствительности достигают отменой антиангинальных препаратов, антагонистов кальция, ß-блокаторов. Пациенту рекомендуют накануне обследования ограничить объём потребляемой пищи.

      Каждая из нагрузок имеет свои достоинства и недостатки. Кардиологи Юсуповской больницы индивидуально подходят к выбору нагрузки в зависимости от клинического состояния пациента. Для дифференциации болей в сердце проводят стресс-эхокардиографию с тредмилом, велоэргометрией, добутамином. Скрининговое исследование пациентов с высоким риском развития ишемической болезни сердца выполняют с помощью стресс-эхокардиографии с велоэргометрией, тредмилом, чреспищеводной стимуляцией предсердий.

      Для определения жизнеспособности сердечной мышцы отдают предпочтение добутаминовой стресс-эхокардиографии. Функциональное состояние миокарда после перенесенного инфаркта определяют с помощью тредмиловой, велоэргометрической стресс-эхокардиографии, применяют чреспищеводную электрическую стимуляцию предсердий. Для определения причины одышки и утомляемости выполняют стресс-ЭХО КГ с тредмилом и велоэргометрией. Функциональное состояние миокарда при ишемической болезни сердца определяют с помощью добутаминовой и велоэргометрической стресс-эхокардиографии.

      Стресс-эхокардиография с физической нагрузкой имеет следующие преимущества:
      - Физиологична;
      - Хорошо переносится пациентами;
      - Позволяет оценивать реакции сердечно-сосудистой системы на нагрузку, в том числе в раннем постинфарктном периоде.
      Основным недостатком тредмиловой стресс-эхокардиографии является сложность проведения ультразвукового контроля во время выполнения нагрузки. Это снижает чувствительность исследования по сравнению с другими видами нагрузок. Медикаментозная стресс-эхокардиография позволяет получить наиболее качественные изображения сердца, выявить «спящий» (гибернирующий) миокард. Использование фармакологических препаратов для проведения стресс-эхокардиографии позволяет свести к минимуму учащение сердцебиения, гипервентиляцию чрезмерную экскурсию грудной клетки, которые влияют на качество исследования во время выполнения физических нагрузок. При применении фармакологических препаратов могут возникать колебания артериального давления, нарушения ритма сердечной деятельности. Преимуществом чреспищеводной электростимуляции предсердий является непродолжительность исследования, возможность быстрой остановки, а недостатком – невысокая специфичность и неудобства, которые доставляются пациенту.

      Показания и противопоказания для выполнения стресс-ЭХО КГ

      Стресс-эхокардиографию проводят с целью диагностики ишемической болезни сердца пациентам со значительными исходными изменениями эхокардиограммы, которые не позволяют провести её адекватную интерпретацию во время нагрузочных проб (полной блокадой левой ножки пучка Гиса, желудочковой электрокардиостимуляцией, выраженной гипертрофией левого желудочка с изменениями конечной части желудочкового комплекса, синдромом Вольфа-Паркинсона-Уайта). Исследование выполняют при безболевой ишемии миокарда, сомнительном результате нагрузочной пробы по электрокардиографическим критериям ишемии миокарда, при отрицательном результате нагрузочной электрокардиографической пробе и наличии веских клинических подозрений на наличие стенокардии.

      С помощью стресс-эхокардиографии проводят оценку функциональной значимости поражений в основных коронарных артериях у пациентов, страдающих ишемической болезнью сердца. Исследование необходимо для оценки жизнеспособности миокарда в следующих случаях:
      - Пациентам с обширными нарушениями сократимости миокарда желудочка;
      - При хронических формах ишемической болезни сердца;
      - После перенесенного инфаркта миокарда и острого коронарного синдрома;
      - Перед процедурами реваскуляризации сердца и для оценки их эффективности;
      - Для оценки эффективности медикаментозной терапии.
      Стресс-эхокардиография позволяет провести оценку и определить прогноз течения при хронических формах ишемической болезни сердца, после неосложнённого инфаркта миокарда и острого коронарного синдрома, оценить степень риска развития осложнений • при операциях на лёгких, сердце, аорте, проведении тяжёлых несердечных оперативных вмешательств. Исследование проводится для решения вопросов экспертизы трудоспособности.

      Врачи не проводят стресс-эхокардиографию при наличии следующих абсолютных противопоказаний:
      - Острого периода инфаркта миокарда;
      - Нестабильной стенокардии, предварительно не стабилизированной медикаментозной терапией;
      - Неконтролируемых нарушений ритма и проводимости, которые сопровождаются симптомами или гемодинамическими нарушениями;
      - Тяжёлой хронической сердечной недостаточности;
      - Отчётливой отрицательной динамики электрокардиограммы;
      - Аортального стеноза с выраженной симптоматикой;
      - Недавней системной или легочной эмболией с выраженной дыхательной недостаточностью;
      - Острого миокардита или перикардита;
      - Острого и хронического тромбофлебита.
      К относительным противопоказаниям для проведения стресс-эхокардиографии относится аневризма сердца и сосудов, исходное артериальное давление, превышающее 180/110 мм рт.ст., тахикардия неясного происхождения, если частота сердечных сокращений превышает 100 ударов в одну минуту. Врачи индивидуально решают вопрос о целесообразности и безопасности выполнения исследования пациентам с наличием в анамнезе серьёзных нарушений ритма сердечной деятельности или обморочных состояний.

      Где сделать в Москве стресс- ЭХО КГ? Выполните стресс-эхокардиографию по доступной цене, записавшись на приём к кардиологу.

      Читайте также:
