Электрокардиографические ( ЭКГ ) признаки гипертрофии миокарда

Добавил пользователь Валентин П.
Обновлено: 21.12.2024

В данном выпуске коротоко коснусь данных вопросов.

Также предыдущие выпуски и материалы для более глубокого изучения ЭКГ можно найти в разделе "Статей и видео уроков по расшифровке ЭКГ".

В многочисленных руководствах по ЭКГ описывается достаточно большое количество электрокардиографических признаков гипертрофии миокарда.
Так, М. С. Кушаковский (1986 ) указывает на 136 признаков гипертрофии миокарда, которые можно определить на ЭКГ.

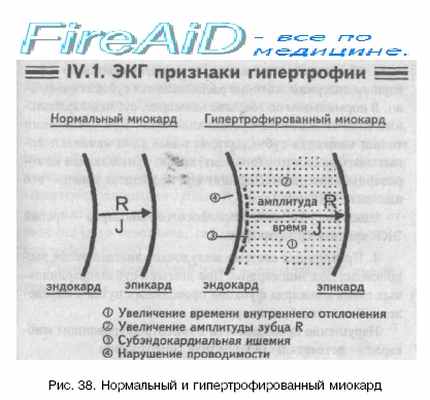

1. Какие признаки гипертрофии миокарда имеются?

1. В гипертрофированном миокарде возбуждение затратит гораздо больше времени для прохождения от эндокарда к эпикарду, чем в нормальном миокарде.
Увеличение времени внутреннего отклонения — первый ЭКГ признак гипертрофии

2. В гипертрофированном миокарде вектор возбуждения, идущий от эндокарда к эпикарду, больший по своей величине в сравнении с нормой.
Следовательно, регистрирующий электрод, расположенный над гипертрофированным миокардом, графически отобразит этот вектор на ЭКГ зубцом К гораздо большим по амплитуде, чем зубец R в норме.
Увеличение амплитуды зубца R — второй ЭКГ признак гипертрофии.

3. Кровоснабжение миокарда осуществляется по коронарным артериям, которые располагаются субэпикардиаль-но. В нормальном по толщине миокарде, субэндокардиаль-ные слои снабжаются кровью адекватно. При увеличении толщи миокарда субэндокардиальные слои начинают испытывать недостаток (дефицит) крови, притекающей по коронарным артериям. Дефицит или недостаток крови — это ишемия — ishemic (лат.).
Ишемия субэндокардиальных слоев миокарда — третий ЭКГ признак гипертрофии.

4. Проводящая система желудочков анатомически расположена под эндокардом. При ишемии субэндокардиаль-ных слоев миокарда функция проводящих путей в определенной степени будет нарушена.
Нарушение проводимости в гипертрофированном миокарде — четвертый ЭКГ признак гипертрофии.

5. В случае гипертрофии одного из желудочков его масса увеличивается за счет роста кардиомиоцитов. Его вектор возбуждения станет больше вектора возбуждения негипертрофированного желудочка, и результирующий вектор отклонится в сторону гипертрофированного желудочка. С результирующим вектором неразрывно связана электрическая ось сердца, которая при гипертрофии будет отклоняться от своего нормального положения.
Отклонение электрической оси сердца в сторону гипертрофированного желудочка — пятый ЭКГ признак гипертрофии.

6. Электрическая позиция сердца т а к ж е неразрывно с в я -зана с направлением результирующего вектора. При изменении направления результирующего вектора, обусловленном гипертрофией, будет меняться электрическая позиция сердца.
Изменение электрической позиции сердца — шестой ЭКГ признак гипертрофии.

7. При нормальном положении электрической оси сердца и основной электрической позиции сердца третье грудное отведение (V3) является переходной зоной.
Переходной зоной называют такое грудное отведение, в котором высота зубца R. и глубина зубца S равны по своей абсолютной величине. Естественно, при изменении электрической оси и электрической позиции сердца — изменится соотношение зубцов R и S в третьем грудном отведении. Переходная зона сместится в другое грудное отведение (в то отведение, где сохранится равенство величин зубцов R и S).
Смещение переходной зоны — седьмой ЭКГ признак гипертрофии.

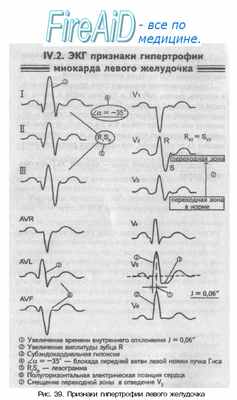

2. Какие признаки гипертрофии миокарда левого желудочка?

1. Увеличение времени внутреннего отклонения в левых грудных отведениях V5 и V6 более 0,05 с.
2. Увеличение амплитуды зубца К в левых отведениях - I, аVL, V5 и V6.
3. Смещение сегмента S—Т ниже изоэлектрической линии, инверсия или двуфазность зубца Т в левых отведения - I, aVL, V5 и Vб.
4. Нарушение проводимости по левой ножке пучка Гиса: полные или неполные блокады ножки.
5. Отклонение электрической оси сердца влево (лево-грамма)
6. Горизонтальная или полугоризонтальная электрическая позиция сердца.
7. Смещение переходной зоны в отведение V2 или V1.

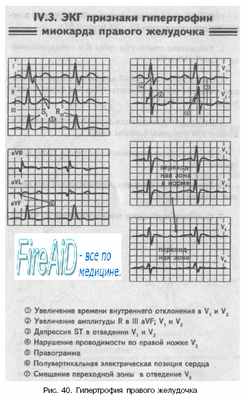

3. Какие признаки гипертрофии миокарда правого желудочка?

1. Увеличение времени внутреннего отклонения в правых грудных отведениях V1 и V2 более 0,03 с.
2. Увеличение амплитуды зубца К в правых отведениях III, aVF, V1 и V2.
3. Смещение сегмента S—Т ниже изоэлектрической линии, инверсия или двуфазность зубца Т в правых отведения - I I I , aVF, V1 и V2.
4. Нарушение проводимости по правой ножке пучка Гиса: полные или неполные блокады ножки.
5. Отклонение электрической оси сердца вправо (право-грамма).
6. Вертикальная или полувертикальная электрическая позиция сердца.
7. Смещение переходной зоны в отведение V4 или V5.

4. Какие признаки гипертрофии предсердий?

Зубец Р представляет собой суммационное возбуждение обоих предсердий. В случае гипертрофии правого предсердия будет увеличиваться ширина и высота его пика возбуждения (1 и 2-й электрокардиографический признак гипертрофии). Это о б -стоятельство приведет к тому, что суммационный пик возбуждения предсердий — зубец Р станет выше по амплитуде. В ряде случаев его очертания приобретают заостренную форму в виде шатра. Поскольку гипертрофия правого предсердия наблюдается чаще при заболеваниях легких, видоизмененный зубец Р в этих случаях называют еще Р-pulmonale. При гипертрофии левого предсердия увеличиваются ширина и высота пика, отображающего его возбуждение. Суммационный зубец Р при этом станет широким, его очертания приобретают форму двугорбости. Чаще всего гипертрофия левого предсердия наблюдается при митральных пороках сердца. Поэтому зубец Р при гипертрофии левого предсердия называют Р-mitrale. Таким образом, электрокардиографическими признаками гипертрофии предсердий являются: правого предсердия — увеличение амплитуды и заостренность зубца Р; часто его называют Р-pulmonale; левого предсердия — уширение зубца Р более 0,12 с и его двугорбость; такой зубец называют Р-mitrale.

Выводы из данного выпуска рассылки:

1. Существует ряд дополнительных методов, позволяющих точно установить гипертрофию миокарда. К ним относятся ультразвуковое исследование сердца, ядерно-магнитный резонанс, компьютерная рентгенотомография, рентгенодиагностика. Электрокардиография не позволяет точно выявить анатомическую гипертрофию миокарда. Однако полезно знать ЭКГ признаки гипертрофии как для дальнейшего усвоения материала, так и для понимания ряда клинических ситуаций.
2. Электрокардиографических признаков гипертрофии много.
3. Из множества этих признаков нами обозначено 7 наиболее важных в диагностике гипертрофии желудочков.
4. Вовсе не обязательно наличие сразу всех признаков гипертрофии на ЭКГ. В ряде случаев удается установить только несколько из них.
5. Первый и второй признаки связаны с прохождением единичного вектора по миокарду от эндокарда к эпикарду.
6. Третий и четвертый признаки характеризуют гипертрофию миокарда с перегрузкой.
7. Пятый, шестой и седьмой признаки обусловлены изменением результирующего вектора возбуждения желудочков.

Заключение.

Некоторые моменты такие как "нарушение проводимости при гипертрофии" и т.д. я упустил, так как эти вопросы мы рассмотрим при следующем выпуске рассылки, но кто хочет получить более полную информация предлагаю посмотреть полный вариант рассылки на Моей персональной страничке, на которую вы можете перейти по следующей ссылке Электрокардиографические признаки гипертрофии миокарда.

Еще больше информации для изучения ЭКГ в виде статей и видео уроков в разделе "Расшифровка ЭКГ в норме и при патологии".

Дополнение к выпуску рассылки "Электрокардиографические признаки гипертрофии миокарда":

Зубец Р в форме Р-mitrale действительно наблюдается при гипертрофии левого предсердия. Однако точно такой же по ширине (более 0,12 с) и по форме (двугорбость) зубец Р регистрируется на электрокардиограмме при нарушении внутрипредсердной проводимости иначе называемой внутрипредсердной блокадой. Вы, конечно, обратили внимание, что одним из ЭКГ признаков гипертрофии миокарда является нарушение проводимости. Наконец, электрическая ось сердца, существенно отклоняясь при гипертрофии влево (угол альфа меньше — 30°) или вправо (угол альфа больше +90°), свидетельствует о блокаде ветвей левой ножки пучка Гиса.

Иными словами, электрокардиографические признаки гипертрофии тесно связаны с электрокардиографическими признаками нарушения проводимости, к рассмотрению которых мы и переходим.

Электрокардиография

Стандартная электрокардиограмма представляет собой 12-векторное отображение электрической активности сердца как отражение разницы электрических потенциалов между положительными и отрицательными электродами, помещенными на конечности и грудную клетку. Шесть из данных отведений вертикальные (получаемые от фронтально расположенных электродов I, II и III и электродов, расположенных на конечностях – aVR, aVL, aVF) и 6 – горизонтальные (расположенные в прекардиальной области – V1, V2, V3, V4, V5, и V6). ЭКГ в 12 отведениях может быть решающим методом исследования для установления большого количества кардиологических диагнозов (см. таблицу Интерпретация изменений ЭКГ Интерпретация изменений ЭКГ ), включая

Гипертрофия желудочков (см. таблицу Критерии ЭКГ-диагностики гипертрофии левого желудочка Критерии ЭКГ-диагностики гипертрофии левого желудочка )

Для получения дополнительной информации по интерпретации ЭКГ, см. Обзор аритмий (Overview of Arrhythmias) Диагностика Здоровое сердце бьется регулярным, скоординированным образом благодаря тому, что электрические импульсы в сердце генерируются и распространяются миоцитами с уникальными электрическими свойствами. Прочитайте дополнительные сведения

Стандартные компоненты электрокардиографического комплекса

Общепринято деление кривой ЭКГ на зубец Р, интервал PR, комплекс QRS, интервал QТ, сегмент ST, зубец Т и зубец U (см. рисунок Волны ЭКГ Электрокардиографические (ЭКГ) волны ).

Электрокардиографические (ЭКГ) волны

Зубец Р = отражает деполяризацию предсердий. Интервал PR = временной интервал от начала деполяризации предсердий до начала деполяризации желудочков. Комплекс QRS = деполяризация желудочков, состоит из зубцов Q, R и S. Интервал Q-T = время между началом деполяризации желудочков и окончанием их реполяризации. Интервал R-R = временной интервал между двумя комплексами. Зубец Т = реполяризация желудочков. Сегмент ST + зубец T (ST-T) = реполяризация желудочков. Зубец U = вероятно, постдеполяризация (расслабление) желудочков.

Зубец Р

P-волна тражает деполяризацию предсердий. В большинстве отведений, за исключением aVR, он положительный. В отведениях II и V1 он может быть двухфазным; начальный сегмент зубца отражает возбуждение правого предсердия, конечный сегмент – левого предсердия.

Увеличение амплитуды любого из сегментов возникает при увеличении предсердий. Увеличение правого предсердия обуславливает появление зубца Р > 2 мм в отведениях ІІ, ІІІ и усиленном отведении от левой ноги (Р pulmonale); увеличение левого предсердия приводит к появлению широкого зубца P с двойным пиком в отведении ІІ (P mitrale). В норме ось зубца находится между 0 и 75 ° .

Интервал PR

Представляет собой промежуток от начала деполяризации предсердий до начала деполяризации желудочков. В норме он составляет 0,10–0,2 секунды; удлинение данного интервала свидетельствует об атриовентрикулярной блокаде I степени.

Комплекс QRS

Отражает деполяризацию желудочков.

Зубец Q представляет собой первый направленный вниз зубец комплекса. В норме зубец Q длится < 0,05 секунд во всех отведениях, за исключением V1–V3, в которых любой зубец Q считается патологическим и указывает на перенесенный или острый инфаркт.

Зубец R – первый направленный вверх компонент комплекса. Критерии его нормальной высоты и размера относительны, однако увеличение высоты зубцов R – признак гипертрофии желудочков. Второй положительный компонент комплекса QRS – зубец, обозначаемый R’.

Зубец S – 2-ой отрицательный компонент комплекса в том случае, если присутствует зубец, и 1-й, если его нет.

Комплекс может быть представлен изолированно зубцом, сегментами QS (без R), QR (без S), RS (без Q), а также комплексом RSR’ в зависимости от отведения, вектора сердца и наличия заболеваний органа.

В норме интервал QRS составляет 0,07–0,10 секунды. Продолжительность комплекса 0,10 – 0,11 секунды расценивают как неполную блокаду ножки пучка Гиса или неспецифическое замедление внутрижелудочкового проведения, в зависимости от изменений формы комплекса QRS. Длительность интервала ≥ 0,12 секунды указывает на полную блокаду ножки пучка Гиса или на замедление внутрижелудочковой проводимости.

В норме ось QRS находится между 90 и −30 ° . Значение электрической оси сердца от −30 ° до −90 ° рассматривается как отклонение электрической оси сердца влево и наблюдается при блокаде передней ветви левой ножки пучка Гиса (−60 ° ) и нижнем инфаркте миокарда.

Значение электрической оси сердца от 90 ° до 180 ° рассматривается, как отклонение электрической оси сердца вправо; оно наблюдается при любом состоянии, которое ведет к увеличению лёгочного давления и гипертрофии правого желудочка сердца (cor pulmonale, острая тромбоэмболия лёгочной артерии, лёгочная гипертензия), и иногда возникает при блокаде правой или задней ветви левой ножки пучка Гиса.

Интервал QT

Временной промежуток между началом деполяризации желудочков и окончанием их реполяризации. Интервал QT должен рассчитываться с учетом сердечного ритма при помощи формулы:

где QTc должное значение интервала QT, а R-R – временной интервал между двумя комплексами QRS. Все интервалы записываются в секундах. Удлинение интервала QTc имеет тесную связь с развитием тахикардии типа "пируэт" Синдром удлинённого интервала QT и двунаправленная желудочковая тахикардия Пируэтная тахикардия – это специфическая форма полиморфной ЖТ у пациентов с синдромом удлиненного интервала QT. Она характеризуется быстрыми нерегулярными QRS-комплексами, которые выглядят как. Прочитайте дополнительные сведения . Определить интервал QTc часто бывает непросто из-за того, что окончание зубца Т часто нечетко определено или за ним следует волна U. Существуют многочисленные препараты, приводящие к удлинению интервала QT (см. CredibleMeds).

Сегмент ST

Сегмент ST отражает окончание деполяризации миокарда желудочков. В норме он располагается горизонтально на изолинии аналогично интервалу P-R (или Т-Р) либо немного смещен с изолинии.

Подъем сегмента ST может быть вызван:

Гипертрофией левого желудочка

Ишемией и инфарктом миокарда

Аневризмой левого желудочка

Тромбоэмболией легочной артерии

Депрессия сегмента ST может быть вызвана:

Реципрокными изменениями при остром инфаркте миокарда

Зубец T

Отражает реполяризацию желудочков. В норме он имеет ту же направленность, что и комплекс QRS (конкордантен), обратная направленность (дискордантность) может свидетельствовать о текущем или перенесенном ИМ. Зубец Т обычно имеет сглаженную, закругленную форму, однако в условиях гипокалиемии и гипомагниемии он может иметь низкую амплитуду, а при гиперкалиемии и гипокальциемии заостренную форму.

Зубец U

Зубец U обычно появляется у больных с гипокалиемией, гипомагниемией или ишемией. Зубец U часто присутствует у здоровых людей.

Специальные электрокардиографические тесты

Стандартная ЭКГ в 12 отведениях отражает только отдельный короткий период сердечной активности, в то время как усовершенствованные методики позволяют получить дополнительную информацию.

Дополнительные грудные отведения

Дополнительные прекардиальные отведения используются для диагностики

Инфаркт правого желудочка

Инфаркт задней стенки

Электроды для правых грудных отведений накладывают на правую сторону грудной стенки зеркально стандартным левым грудным электродам. Их обозначают как V1R–V6R; иногда применяют только V4R, как наиболее чувствительное отведение для диагностики инфаркта миокарда правого желудочка.

Электроды для дополнительных однополюсных отведений могут размещаться в 5-ом межрёберном пространстве, V7 – возле заднеподмышечной линии, V8 – возле среднелопаточной линии и V9 – у левого края позвоночника. Эти отведения используют редко, но они могут быть особенно полезны для диагностики истинно заднего инфаркта миокарда.

Пищеводное отведение

Пищеводный электрод расположен значительно ближе к предсердию, чем наружные электроды. Его применяют, когда при стандартной ЭКГ зубец Р регистрируется неопределенно, а также если необходимо уточнение электрической активности предсердий при тахикардии с широким желудочковым комплексом (необходимость верификации ее предсердного или желудочкового варианта), либо при подозрении на атриовентрикулярную диссоциацию. Пищеводное отведение также можно использовать для интраоперационного мониторирования ишемии миокарда или выявления активности предсердий при кардио-плегии. Пациент проглатывает электрод, который затем присоединяют к обычному электрокардиографу, чаще всего к порту II отведения.

Анализ усредненной записи

Усреднение сигнала комплексов QRS образует цифровую структуру нескольких сотен сердечных циклов, позволяющую выявить высокочастотные, низкоамплитудные потенциалы и микротоки в терминальной части QRS-комплекса. Данные находки позволяют обнаружить зоны замедления проведения через аномальный мио-кард и, как следствие, выявить высокий риск развития желудочковой тахикардии с участием синдрома риентри.

Сигнал-усреднённая ЭКГ – всё ещё остается в основном экспериментальной техникой, однако иногда используется для оценки риска внезапной сердечной смерти (например, у пациентов с известным значимым заболеванием сердца). Данная техника кажется наиболее полезной для выявления пациентов с низким риском внезапной смерти. Не было обнаружено ценности этой методики для обнаружения пациентов с высоким риском внезапной сердечной смерти.

Усреднение сигнала также исследуется как метод диагностики при различных других заболеваниях сердца: от постинфарктного состояния и кардиомиопатий до синдрома Бругада и желудочковых аневризм, а также для оценки эффективности хирургической коррекции аритмий. Данная методика может быть полезной для оценки проаритмогенных эффектов антиаритмических препаратов и выявления отторжения сердечных трансплантатов.

Обнаружение изолированных изменений зубца помогает выявить пациентов с риском развития мерцательной аритмии.

Продолжительное мониторирование сегмента ST

Продолжительное мониторирование сегмента ST используют для выявления ишемии и тяжелых аритмий. Мониторирование может быть автоматизировано (существуют специальные электронные мониторы) или выполняться при клиническом анализе серии электрокардиограмм. Показания включают мониторирование в отделениях интенсивной терапии у больных с нарастающей стенокардией, состояние после чрескожной интервенции, интраоперационное мониторирование и послеоперационное наблюдение.

Дисперсия интервала QT

Дисперсия интервала QT (разность между самым длинным и самым коротким интервалом при ЭКГ-записи в 12 отведениях) предложена как метод оценки гетерогенности реполяризации миокарда. Увеличенная дисперсия (≥ 100 миллисекунд) свидетельствует об электрической гетерогенности миокарда, обусловленной ишемией или фиброзом, что повышает риск развития аритмий с механизмом риентри и внезапной смерти. Дисперсия может быть предиктором риска смерти, однако определяется редко, поскольку высока распространенность ошибки измерения и часто возможен перекрест значений у пациентов с заболеваниями сердца и здоровых, не существует границ возможной погрешности, а кроме того, существуют другие критерии риска данных состояний.

Вариабельность сердечного ритма

Отражает соотношение между симпатической и парасимпатической (вагусной) стимуляцией сердца. Сниженная вариабельность соответствует снижению влияния блуждающего нерва и повышению симпатического тонуса и является предиктором высокого риска развития аритмий и смерти. Наиболее распространенный метод исследования вариабельности сердечного ритма – расчет стандартного отклонения всех нормальных интервалов R-R при суточном ЭКГ-мониторировании.

Вариабельность сердечного ритма используется в основном в исследованиях. Данные свидетельствуют о том, что они предоставляют полезную информацию о дисфункции левого желудочка после инфаркта миокарда Острый инфаркт миокарда (ИМ) Острое поражение миокарда - это миокардиальный некроз в результате резкой обструкции коронарной артерии. Симптоматика данных состояний включает дискомфорт в грудной клетке, сопровождающийся. Прочитайте дополнительные сведения , и гипертрофической кардиомиопатии Гипертрофическая кардиомиопатия Гипертрофическая кардиомиопатия – врожденное или приобретенное заболевание, характеризующееся выраженной гипертрофией миокарда желудочков с диастолической дисфункцией, но без увеличенной постнагрузки. Прочитайте дополнительные сведения

Холтеровское мониторирование

Холтеровское мониторирование – длительное мониторирование и запись данных ЭКГ в течение 24–48 часов. Метод необходим для выявления преходящих аритмий, а также обнаружения артериальной гипертензии. Холтеровские мониторы портативны, позволяют пациенту сохранить обычный распорядок дня. Кроме того, их можно применять у больных, вынужденных занимать сидячее положение, на госпитальном этапе, в том случае если стационарный монитор невозможно использовать. Пациентов просят отмечать все ощущения и свою активность во время мониторирования, чтобы сопоставить эти данные с показателями на мониторе. Холтеровский монитор самостоятельно не анализирует данные ЭКГ; это выполняет врач после окончания исследования.

Регистратор событий

Использование датчиков событий позволяет проводить непрерывное наблюдение за больным до 30 дней, в течение которых можно выявить редкие нарушения ритма, пропускаемые при 24-часовом холтеровском мониторировании. Регистрирующее устройство может работать непрерывно или активируется самим пациентом в момент появления симптомов. Память прибора позволяет сохранять информацию о событиях за несколько секунд до и после активации. Пациент может передавать данные ЭКГ для расшифровки доктору как по телефону, так и при помощи спутниковой связи; некоторые регистраторы могут автоматически передавать данные о серьёзных событиях. Если у пациента значимые события (например, синкопе) происходят чаще, чем раз в 30 дней, то регистратор событий можно внедрить подкожно (имплантируемый петлевой регистратор). Он активируется при помощи маленького магнита. Срок службы батареи подкожного регистратора составляет несколько лет.

Беспроводной клеящийся кардиомонитор

Новый способ одноканального контроля ритма – небольшое, клеящееся, водостойкое, беспроводное и одноразовое устройство, которое крепится на груди. Один из типов такого устройства записывает сердечный ритм до 2 недель. Другое сходное устройство функционирует как регистратор событий. Для того, чтобы записать сохранённые данные ЭКГ за 45 секунд до и 15 секунд после события, пациент нажимает на кнопку на устройстве тогда, когда ощущает симптомы, потенциально связанные с аритмией (например, ощущение сильного сердцебиения, головокружение). Однако в отличие от регистратора событий, автоматизированный отчет в реальном времени недоступен.

Дополнительная информация

Ниже следуют некоторые англоязычные ресурсы, которые могут быть информативными. Обратите внимание, что The manual не несет ответственности за содержание этих ресурсов.

University of Utah ECG Learning Center: обеспечивает интерактивное учебное руководство по клинической электрокардиографии

CredibleMeds QTDrugs List: предоставляет информацию о препаратах, которые способствуют риску развития желудочковых аритмий, или подозреваются в этом

Гипертрофия левого желудочка сердца

Большая часть болезней сердечно-сосудистой системы сопровождается специфическим синдромом — гипертрофией левого желудочка. Состояние характеризуется увеличением массы сердца. Согласно медицинской статистике, за последние несколько лет возросло количество молодых пациентов с данной патологией. К тому же отмечается, что у таких больных опасность летального исхода выше, чем у престарелых. Мужчины с гипертрофией миокарда умирают в 7 раз чаще женщин. При чрезвычайной распространенности сердечно-сосудистых проблем важную роль в профилактике синдрома играют профилактические обследования.

Информацию из данного раздела нельзя использовать для самодиагностики и самолечения. В случае боли или иного обострения заболевания диагностические исследования должен назначать только лечащий врач. Для постановки диагноза и правильного назначения лечения следует обратиться к профильному специалисту.

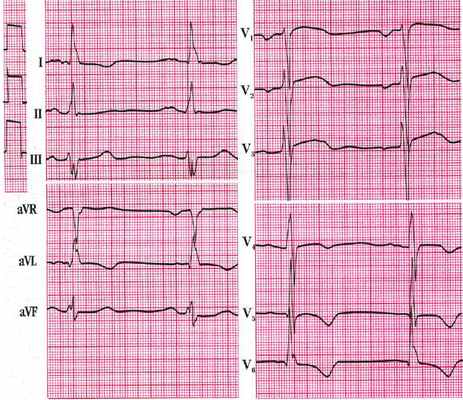

Признаки гипертрофии левого желудочка на ЭКГ

Если у относительно здорового человека вес ЛЖ превышает ПЖ в среднем в 3 раза, то у больного соотношение увеличивается в несколько раз. Доступный и высокоточный метод обследования, электрокардиография, позволяет изучить функционирование сердца и имеющиеся отклонения. Гипертрофия ЛЖ проявляется на ЭКГ достаточно выраженно. Отмечаются следующие моменты:

повышение зубца R в V6, V5, aVL;
S-T ниже изоэлектрической линии;
в V5 и V6 внутреннее уклонение увеличивается минимум на 0,05 с;
двухфазность или инверсия зубца T в V6, V5, aVL и I.

Вышеуказанные проявления являются распространенными, но не единственными. Нередко отмечаются полные и неполные блокады. Больным с гипертрофией ЛЖ свойственна левограмма. Она подразумевает отклонение ЭОС влево. В момент возбуждения желудочка в правых грудных отведениях V1, V2 ЭКГ типа rS, в левых V5, V6 ЭКГ типа qR или qRs. При реполяризации:

зубец TV6 ассиметричен и отрицателен;
сегмент STV1 выше изолинии;
STV6 ниже изолинии;
TV1 положителен.

Подтверждение гипертрофии левого желудочка с назначением индивидуального лечения происходит при наличии высоких зубцов RV5, RV6 и глубоких SV1, SV2. Синдром TV1>TV6 сигнализирует о только начинающихся патологических изменениях. Помимо показателей кардиограммы, учитываются и общие признаки нездорового состояния:

немотивированная слабость;
ощущение биения сердца;
нестабильное АД.

Причины эксцентрической, концентрической гипертрофии

Исходя из изменений структуры сердца выделяют два вида синдрома. Первый, эксцентрический, обусловлен расширением полости и стенок миокарда. Волокна мышц увеличиваются как в ширину, так и в длину. Эксцентрическая гипертрофия левого желудочка обусловливается:

перегрузкой органа объемом;
пороком сердца;
инфарктом.

Если говорить о профессиональных спортсменах, то с такой проблемой сталкиваются пловцы, марафонцы, лыжники. Концентрическая гипертрофия сопровождается увеличением размеров миофибрилл и митохондрий без изменения объема полости. Возникает из-за:

стойкого повышения АД;
увеличения постнагрузки;
высокого периферического сопротивления.

Часто сталкиваются с концентрическим синдромом спортсмены, занятые игровыми видами спорта, а также регулярно испытывающие статическую нагрузку. Концентрическая гипертрофия миокарда левого желудочка развивается у пациентов с:

ИБС;
кардиомиопатией;
избыточным весом;
нестабильным психоэмоциональным фоном;
стенозом аорты;
болезнями легких;
пороками сердца.

К какому врачу обратиться?

Заболевание коварно своим скрытым развитием. Нередко первые стадии гипертрофии протекают для пациента незаметно. При повышенной утомляемости, постоянных или редких болях в груди, одышке и головокружениях необходимо обратиться к:

ЭКГ: описание, норма и признаки патологий

Электрокардиография - это метод фиксации и изучения электрических полей, появляющихся в процессе работы сердца. Эти электрические поля дают точное представление о том как функционирует сердечно-сосудистая система. ЭКГ - это недорогой и эффективный метод диагностики в кардиологии.

Принцип ЭКГ

Работа аппарата ЭКГ заключается в том, что датчики, размещенные на теле пациента фиксируют вектор и силу электрического заряда, который создает сердце в процессе работы. Изменения вектора электрического заряда записывается на бумажной ленте в виде графика. Анализ этого графика позволяют сделать вывод о правильности работы сердца и возможных заболеваниях.

трех стандартных отведениях;
в 12 отведениях.

Определяется разность потенциалов между:

левой рукой и правой рукой - это показатель работы передней стенки сердца;
между левой ногой и правой рукой - это суммарное отражение 1 и 3 отведений;
между левой ногой и левой рукой - это показатель работы задней стенки сердца.

Эти отведения образуют равносторонний треугольник Эйнтховена, вершины которого расположены на электродах, размещенных на конечностях. В середине треугольника находится электрический центр сердца. Электрод на правой не используется для отведений, а предназначен для заземления.

Линия, соединяющая два электрода одного отведения, называется осью отведения. Когда вектор электрического заряда сердца находится в отрицательной части оси отведения, то записывается отрицательное отклонение - зубцы Q, S, если вектор находится в положительной части оси отведения, то записывается положительное отклонение - зубцы P, R, T.

Помимо 3 стандартных отведений определяется разность потенциалов между:

между левой ногой и объединенными руками (aVF) - это показатель работы задне-нижней сердечной стенки;
между левой рукой и объединенными левой ногой и правой рукой (aVL) - это показатель работы левой передне-боковой стенки;
между правой рукой и объединенными левой ногой и левой рукой (aVR) - это показатель работы правой боковой стенки.

Кроме этого используются шесть однополюсных грудных отведений, когда 6 электродов устанавливаются непосредственно на грудную клетку:

V1 и V2 - это показатель работы правого желудочка;
VЗ - это показатель работы межжелудочковой перегородки;
V4 - это показатель работы верхушки;
V5 - это показатель работы левого желудочка и передне-боковой стенки;
V6 - это показатель работы боковой стенки левого желудочка.

Что показывает ЭКГ

частоту сердечных сокращений;
ритм сердечных сокращений;
положение электрической оси сердца;
размеры и расположение сердца;
состояние сердца.

При наличии патологий электрокардиография может выявить:

аритмию;
блокаду;
инфаркт миокарда;
ишемические изменения;
дистрофические процессы;
электролитные нарушения;
синдром Вольфа–Паркинсона–Уайта;
гипертрофию желудочков;
другие патологические процессы в сердце.

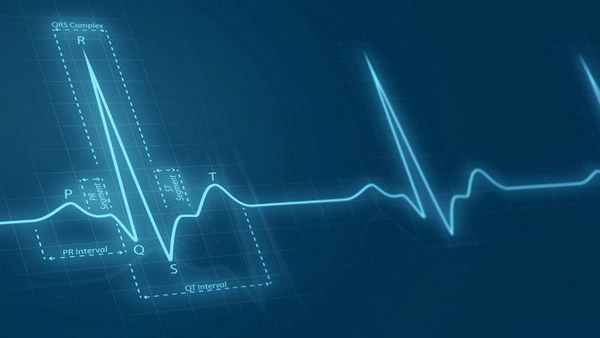

Нормальная ЭКГ

На нормальной электрокардиограмме последовательно отображаются:

нулевая линия;
маленький зубец Р - в норме продолжительностью 0,7 - 0,12 секунд и амплитудой 0,5 - 2,5 мм;
небольшой ровный сегмент PQ;
отрицательный зубец Q (может отсутствовать) - в норме продолжительностью 0,03 секунд и амплитудой 0,3 - 0,5 мм;
высокий положительный зубец R, в норме амплитудой 10-19 мм, и отрицательный зубец S, в норме амплитудой 0,2-0,5 мм;
ровный сегмент ST;
округлый положительный зубец Т - в норме продолжительностью 0,12-0,28 секунд и амплитудой не более четверти зубца R;
очень низкий округлый положительный зубец U.

Норма интервалов составляет:

P-Q - продолжительность 0,2 - 0,8 секунд;
P-R - продолжительность 0,18 - 0,2 секунд;
QRST - продолжительность 0,38 - 0,55 секунд;
QRS - продолжительность 0,06 - 0,1 секунд;
S-T - продолжительность 0,35 - 0,44 секунд.

Частота сердечных сокращений рассчитывается как:

ЧСС = 60/(расстояние между зубцами R * K).
K - коэффициент, зависящий от того с какой скоростью снята электрокардиограмма: при скорости 25 мм/c коэффициент - 0,04, а при 50 мм/c коэффициент равен 0,08.

Нормой считается 50-90 ударов в минуту.

Например, если расстояние R составило 20 мм, а кардиограмма снята при скорости 25 мм/c:

ЧСС = 60/(20*0,04) = 75 ударов в минуту (в норме).

Сердечный ритм оценивается по степени ритмичности кардиограммы. В норме она должны быть повторяющейся с возможными отклонениями до 10%. Для оценки отклонений сравниваются расстояние между зубцами R-R.

При этом сердечный ритм в норме имеет синусовую природу, на что указывает зубец P, который положителен в 1 и 2 отведении и отрицателен в отведении aVR.

В основном такие показатель говорят о том, что сердце здорово. Но стоит помнить, что расшифровку ЭКГ должен делать врач, только он может поставить правильный диагноз, поэтому не стоит расшифровывать электрокардиограмму самостоятельно.

Патологии в ЭКГ

Электрокардиограмма отличная от нормальной может указывать на различные заболевания и нарушения в работе сердца.

Среди заболеваний могут быть:

аритмия;
гипертрофия предсердий;
блокада;
ишемическая болезнь;
перикардит;
миокардит;
тромбоэмболия;
гипокалиемия;
тахикардия;
нарушения ритма сердца;
инфаркт миокарда.

Аритмия

Аритмия характеризуется тем, что среди нормальных сокращений сердца есть и сокращения с отклонениями от нормы, сердце бьется реже или чаще, чем нужно, размер зубцов кардиограммы не одинаковый в каждом сердцебиении.

Такие особенности ЭКГ могут говорить об аритмии.

Аритмия может быть опасна и приводить к тромбоэмболии, сердечной недостаточности и даже остановке сердца при отсутствии своевременного лечения и помощи.

Гипертрофия предсердий

При гипертрофии левого предсердия на ЭКГ зубец P в 1 и 2 отведении является двугорбым, а в V1 отрицательным и продолжительными.

Гипертрофия миокарда предсердий — это увеличение толщины миокардиальной стенки сердца, в условиях хронической перегрузки работы сердца объемом и давлением. Гипертрофия может привести к аритмии сердца.

Блокада

При блокаде ножек пучка Гиса на ЭКГ наблюдается уширением интервала QRS, а при полной блокаде сегмент ST и зубец Т становятся отрицательными.

Блокада - это замедление проведения электрического сигнала по проводящей системе сердца. Приводит к замедление частоты сердечных сокращений до менее 50 ударов в минуту.

Ишемическая болезнь

При ишемической болезни сердца на ЭКГ сегмент ST слегка опущен, а зубец T имеет неглубокое отрицательное значение.

Ишемическая болезнь представляет собой стеноз коронарных артерий в результате атеросклероза. В результате закупорки артерии может развиться инфаркт миокарда.

Перикардит

При перикардите на ЭКГ наблюдается незначительный подъем сегмента ST от восходящего колена зубца S, обращенный вогнутостью вниз, а зубец Т - положительный. При хроническом перикардите сегмент ST не приподнятый, а зубец Т - отрицательный и острый.

Перикардит - это воспалительное поражение серозной оболочки сердца, проявляющееся в появлении жидкости в области перекарда и фиброзам, что приводит к затруднению работы сердца.

При своевременной диагностике и лечении пациент полностью выздоравливает.

Миокардит

При миокардите на ЭКГ чаще наблюдается депрессия сегмента ST и отрицательный зубец Т. Но не всегда, бывают и другие особенности ЭКГ, которые указывают на миокардит, такие как изменение продолжительности интервала PQ, признаки, указывающие на блокады левой или правой ножки ПГ и нарушение ритма сердца.

Миокардит - это поражение мышечной оболочки сердца в результате воспалительных процессов. Приводит к сердечной недостаточности, одышке, нарушению ритма сердца, дискомфорт, боли в области сердца и другие симптомы.

При обнаружении миокардита положена госпитализация и лечение.

Тромбоэмболия

При тромбоэмболии легочных артерий на ЭКГ сегмент RS - Т смещен вверх и наблюдается отрицательный зубец T в отведениях V1-V4.

Тромбоэмболия представляет собой закупорку сосуда тромбом и нарушение кровотока.

При обнаружении тромбоэмболии необходима срочная госпитализация и лечение.

Гипокалиемия

При гипокалиемии на ЭКГ при начальной форме заболевания наблюдается большая волна U, а при тяжелой форме - депрессия сегмента ST и глубокий отрицательный зубец Т.

Гипокалиемия - сниженная концентрация ионов калия в крови. Может вызывать утомляемость, слабость, нарушение дыхания, кишечную непроходимость и другие нарушения.

Лечение направлено на восполнения уровня калия в организме.

Тахикардия

Тахикардия характеризуется увеличением частоты сердечных сокращений выше 90 ударов в минуту в покое. При тахикардии на ЭКГ может наблюдаться увеличенный сегмент QRS.

Тахикардия это симптом, который указывает на наличие ряда заболеваний чаще эндокринной и нервной систем.

При выявлении тахикардии требуется дальнейшая диагностика для выявления причины и ее устранения.

Инфаркт миокарда

При инфаркте миокарда на ЭКГ в одном случае может наблюдаться как отсутствие подъема сегмента ST и зубца Q, так и подъем и деформация сегмента ST, большой зубец Q и остроконечный отрицательный зубец T.

Инфаркт миокарда - острое, угрожающее жизни заболевания при котором нужна быстрая госпитализация и оперативное лечение.

Инфаркт миокарда возникает из-за тромбоза коронарной артерии, в результате чего возникает закупорка артерии, частичное или полное прекращение кровоснабжения и начало процесса отмирания тканей.

Как проходит диагностика ЭКГ

Процедура электрокардиографии происходит безболезненно и быстро:

Пациент заходит в диагностический кабинет ЭКГ.
Снимает одежду по пояс и закатывает штаны, оголяя голени ног.
Врач смазывает датчики гелем и прикрепляет к телу пациента, фиксируя их.
Доктор просит пациента принять нужное положение тела на кушетке, стоя или на велоэргометре.
Диагност включает аппарат ЭКГ и начинает записывать диаграмму.
Врач снимает датчики с тела пациента, просит протереть тело салфетками от геля и одется.
Доктор анализирует электрокардиограмму, ставит диагноз, дает рекомендации и дальнейшие указания.

При суточном холтеровском мониторировании врач размещает датчики на теле пациента, которые подключены к небольшому портативному устройству, собирающими данные электрокардиографии непрерывно в течение суток. Датчики и устройство ЭКГ прячутся под одежду и пациент носит их 24 часа. Затем возвращается к врачу, снимает устройство и датчики. Доктор анализирует ЭКГ, делает выводы и ставит диагноз пациенту.

Методы ЭКГ

Расшифровка ЭКГ

Расшифровкой электрокардиограммы занимается врач, только он может выявить заболевания, поставить правильный диагноз и дать дальнейшие направления. Человеку без медицинского образования заниматься расшифровкой ЭКГ не следует.

При расшифровке электрокардиограммы диагност обращает внимание на продолжительность, амплитуду, форму, частоту, повторяемость и прочие параметры следующих элементов кардиограммы:

зубец Р;
сегмент PQ;
зубец Q;
зубец R;
зубец S;
сегмент ST;
зубец Т.

Когда нужно делать ЭКГ

Электрокардиографию следует делать в следующих случаях:

Направления терапевта или другого врача;
В профилактических целях 1 раз в год после 40 лет;
Боли в грудной клетке или под лопаткой;
Затрудненное дыхание;
Отек конечностей и лица;
Отдышка в состояния покоя;
Повышенное артериальное давление;
Хронические заболевания опорно-двигательного аппарата.

Стоимость ЭКГ в нашей клинике

Мы оказываем следующие услуги в области кардиологии и ЭКГ диагностики:

Прием кардиолога первичный - 1500 рублей;
Прием кардиолога повторный - 1400 рублей;
ЭКГ с расшифровкой - 500 рублей;
ЭКГ без расшифровки - 250 рублей;
Расшифровка ЭКГ, сделанной в другой клинике - 300 рублей;
Суточное мониторирование ЭКГ по Холтеру - 2200 рублей;
Комплексное суточное мониторирование АД + ЭКГ по Холтеру - 3500 рублей;
Велоэргометрия (нагрузочные пробы) - 1800 рублей;
Программа "здоровое сердце" - 6500 рублей;
Суточное мониторирование АД - 1700 рублей;
Тропаниновый тест - 400 рублей.

О каких заболеваниях может рассказать электрокардиография (ЭКГ)?

Электрокардиограмма (ЭКГ) считается основным диагностическим методом для выявления различных заболеваний сердечно-сосудистой системы. Наше сердце работает в организме под контролем собственного водителя ритма, вырабатывающего электрические импульсы и направляющего их в проводящую систему, именно они и регистрируются на ЭКГ. Получается, что по средствам электрокардиограммы, мы можем записать своеобразный язык нашего миокарда. По отклонениям основных зубцов: P, Q, R, S и T возможно определить какое именно заболевание лежит в основе сердечно-сосудистой патологии.

Гипертрофия отделов сердца

Гипертрофия отделов сердца возникает в результате нарушений гемодинамики в кровяном русле, которые провоцируют перегрузку желудочков или предсердий. На ЭКГ можно увидеть семь основных признаков гипертрофии сердечной мышцы:

Увеличение времени внутреннего отклонения, поскольку в гипертрофированном миокарде возбуждение дольше распространяется на участке от эндокарда к эпикарду.
Возрастание амплитуды зубца R, при этом вектор возбуждения больший по своей величине.
Ишемия субэндокардиальных слоев сердца, обусловленная тем, что они испытывают недостаток крови, притекающей по коронарным артериям.
Нарушение проводимости.
Отклонение электрической оси сердца в сторону гипертрофированного отдела, так как его масса возрастает из-за роста кардиомиоцитов.
Изменение электрической позиции сердца.
Смещение переходной зоны (V3), проявляющееся изменением соотношения зубцов R и S в третьем грудном отведении.

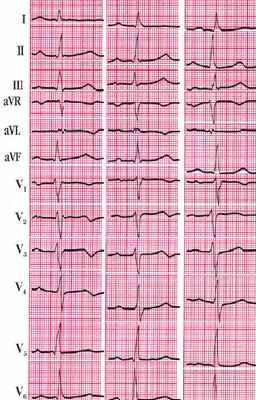

Стенокардия

Заболевание характеризуется приступами ангинозной боли, длящимися от нескольких секунд до двадцати минут. Данная болезнь является одной из формишемической болезни сердца. При классической форме стенокардии напряжения электрокардиографические признаки проявляются изменением конечной части желудочкового комплекса QRS:

Депрессия сегмента S – Т.
Разнообразные изменения зубца Т, например, уменьшение амплитуды, двухфазность, изоэлектричность или негативность.
Очаговый характер указанных изменений: они регистрируются в одном или двух отведениях, так как наблюдающаяся гипоксия носит локальный характер, развиваясь в бассейне отдельной ветви коронарной артерии.

В периоды между приступами зачастую на ЭКГ вообще отсутствуют какие-либо патологические изменения. Кроме того, вышеописанные отклонения возможны при многих других болезнях сердца и патологических состояниях. Именно поэтому в ряде случаев диагностика стенокардии бывает затруднена.

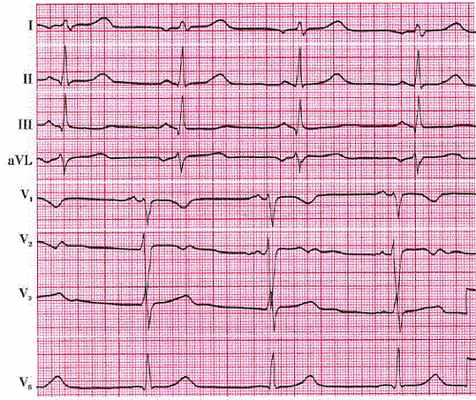

Аритмия

Патология сердечно-сосудистой системы, связанная с нарушением образования импульса возбуждения или его распространением по миокарду. В большинстве случаев проявляется сбоем ритма сердечных сокращений, отмечаются периоды учащения и постепенного замедления. Обычно частота сердечных сокращений возрастает при вдохе и снижается при выдохе. Особенности ЭКГ следующие:

Периодичность изменения интервалов R – R более чем на 0,1 секунд.
В отличие от других нарушений ритма наблюдается постепенное изменение длительности интервала R – R, обычно за счет отрезка T – P.
Характерны небольшие колебания P – Q и Q – T.

Самым достоверным электрокардиографическим признаком синусовой аритмии считается постепенное периодическое укорочение участка R – R на фоне учащения ритма и наоборот удлинение R – R интервалов при замедлении ритма.

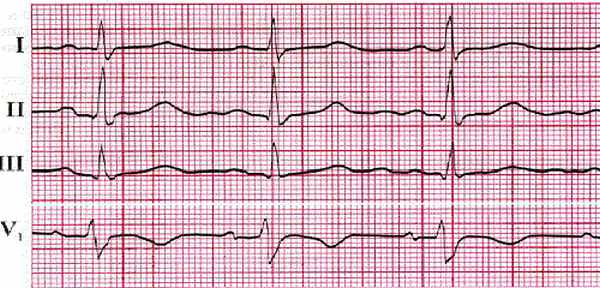

Тахикардия

Повышение частоты сердечных сокращений называется тахикардией. При этом ритм сердца ускоряется до 100-150 ударов в минуту. Подобноенарушение может развиваться вследствие повышения автоматизма синусового узла. Патология присуща и здоровым лицам при физических нагрузках или эмоциональных стрессах. Причиной часто бывают ишемия, дистрофические изменения, разнообразные инфекции и токсические воздействия. Основные ЭКГ-признаки:

Отмечается уменьшение промежутка R – R, поскольку укорачивается интервал T – P.
При выраженной тахикардии происходит сокращение отрезка P – Q.
Степень учащения сердечного ритма прямо пропорциональна уменьшению Q – T.
Восходящее смещение сегмента RS – T вниз от изоэлектрической линии.
Амплитуда и направленность зубцов соответствует норме.

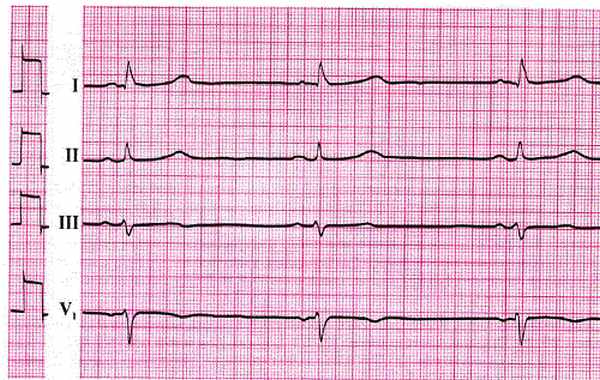

Брадикардия

Отклонение, которое проявляется пониженной частотой сердечных сокращений (менее 60 в одну минуту). Возникает при сниженном автоматизме синусового узла, может встречаться даже у здоровых людей, например у спортсменов, при воздействии различных факторов. Частой причиной считается возрастание тонуса блуждающего нерва. Электрокардиографическая картинав принципе, мало отличается от нормы, только ритм замедлен. Отмечаются следующие изменения на ЭКГ:

Возрастает интервал R, за счет смещения T – P.
Q – T возрастает соответственно снижению частоты ритма.
Амплитуда и вектор зубцов меняется незначительно.

Аневризма сердца

Аневризма сердца – это увеличение полости миокарда вследствие патологических изменений мышечных слоев или аномалии развития органа на стадии эмбриогенеза. К основным признакам аневризмы сердца можно отнести выпячивания в ее области из-за истончения стенки, которые могут разорваться. Именно это может привести к непоправимым последствиям, предотвратить которые помогает ЭКГисследование. Существуют два ведущих признака, которые позволяют диагностировать аневризму:

Зубец QS присутствует в отведениях, где обычно регистрируется высокий R.
«Застывшая» ЭКГ-кривая: вместо Q появляется куполообразный, смещенный вверх от изолинии сегмент RS – T, иногда возникает отрицательный каронарный T-зубец.

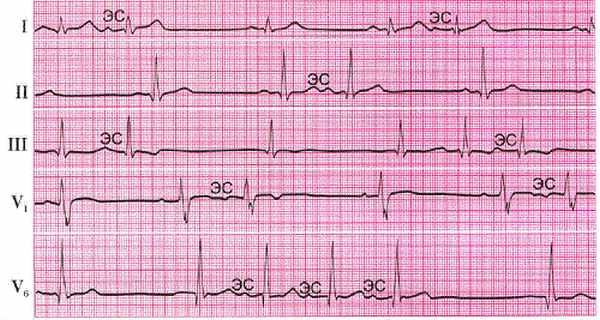

Экстрасистолия

Экстрасистолия является наиболее частым нарушением сердечного ритма. Патология развивается из-за появления активного гетеротопного очага, способного генерировать электрический импульс перебивающий работу синусового узла. Проявляется внеочередным возбуждением и последующим сокращением отделов сердца или его целиком:

На ЭКГ экстрасистолы различны по форме, отношению к изолинии, месту положения зубца Р или шириной, направленностью зубцов комплекса QRST.
Наличие увеличенной паузы (компенсаторной) за экстрасистолой.
Предсердной экстрасистоле присущи: интервал R(с)—R(э)
Признаки желудочковой экстрасистолы следующие: интервал R(с)—R(э)

Тромбоэмболия легочной артерии

Тромбоэмболия легочной артерии сопровождается развитием синдрома легочного сердца, поскольку возникающая гипертония малого круга кровообращения приводит к острой перегрузке правого желудочка. При этом миокард находится в состоянии гипоксии, развивается его гипертрофия. Все вышеперечисленное обуславливает несколько вариантов ЭКГ при тромбоэмболии легочной артерии:

синдром SI-QIII-TIII: глубокие зубцы S в I стандартном и Q в III отведениях, при этом Т в III отведении становится отрицательным.
остро возникшая гипертрофия правых отделов сердечной мышцы, которая проявляется высоким заостренным зубцом Р во II стандартном отведении.
остро возникшие наджелудочковые тахиаритми.

В ряде случаев при остро развивающемся легочном сердце метаболические сдвиги в области правого желудочка провоцируют возникновение полной или частичной блокады правой ножки пучка Гиса.

Перикардит

Картина ЭКГ в динамике при перикардите зависит от его этиологии. Однако есть и общие характерные черты, например: воспаление перикардиальной ткани изменяет ее электрический статус, что приводит к возникновению так называемых "токов воспаления", идущих от сердца. Именно эти "токи" регистрирует электрод, находящийся над областью миокарда:

Это графически отображается на ЭКГ подъемом сегмента S—Т во всех отведениях (конкордатный подъем сегмента S—Т).
Нет смещения сегмента RS – Tниже уровня изолинии.
В динамике не появляются патологические Q-зубцы.

Приведенные отличия формируются и пропадают в случае острого перикардита значительно медленнее, чем при инфаркте миокарда. Появление выпота в перикардиальной полости сопровождается заметным понижением вольтажа всех электрокардиографических зубцов, особенно в отведениях от конечностей испытуемого.

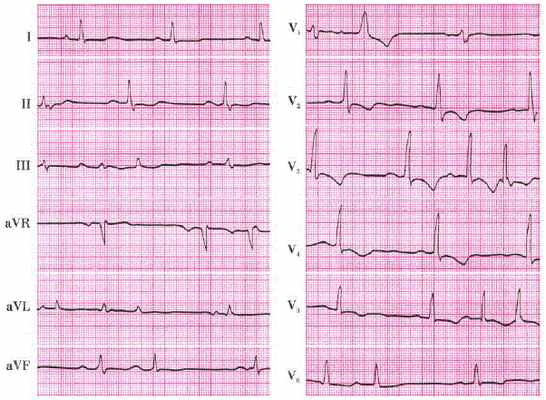

Миокардит

Во всех случаях миокардита в стенке желудочков возникает и прогрессирует паренхиматозное воспаление, носящее очаговый или диффузный характер, с поражением определенной области сердечной мышцы:

Суммарный вектор T наклоняется в сторону противоположную пораженной зоне, при этом на ЭКГ отображается низкий или отрицательный зубец T.
Вектор S – T направлен к очагу поражения.
Сегмент RST смещен вверх и вниз от изоэлектрической линии.
Отрицательный T может стать симметричным при острых миокардитах, он становиться заостренным, как при коронарной недостаточности. Локализация всех отмеченных нарушений зависит от места нахождения воспалительной реакции.

Лучше всего данные электрокардиографические сдвиги определяются в грудных отведениях. Сопутствующей патологией выступает нарушение ритма и проводимости.

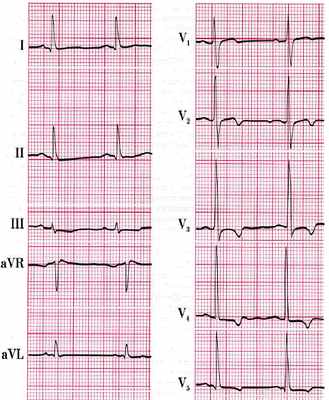

Миокардиодистрофия

Миокардиодистрофия входит в комплекс патологических клинических симптомов климактерической гормональной перестройки у людей старшего возраста. Патология описывается болями в области сердца отличными от стенокардии, нарушением сердечного ритма. Известны случаи, когда данные симптомы возникаю раньше проявления климакса. Самыми частыми электрокардиографическими знаками являются следующие:

Отрицательный, но не глубокий «коронарный» зубец T или он может быть двухфазным с отрицательной второй фазой.
Динамические изменения электрокардиографических данных.
Нерезкое смещение сегмента RS – T вниз от положения изоэлектрической линии.
Более яркие изменения в средних грудных и правых отведениях.

Консультация и запись на прием кардиолога

Пн-Пт: с 8:00 до 20:00
Сб, Вс: с 8:00 до 17:00

Читайте также:
