Электрокардиография (ЭКГ). Принципы ЭКГ

Добавил пользователь Евгений Кузнецов
Обновлено: 21.12.2024

Электрокардиография – это регистрация электрической активности мышцы сердца, возникает в результате ее возбуждения. Впервые запись электрокардиограммы произвел в 1903 году с помощью гальванометра голландский физиолог Эйнтховен. Он же первым в 1906 году использовал этот метод для диагностики. Электрокардиограф состоит из усилителя биопотенциалов и регистрирующего устройства. При электрокардиографии регистрируется разность потенциалов, возникающая между различными точками тела в результате возбуждения сердца.

I отведение – правая и левая рука;

II отведение – правая рука и левая нога;

III отведение – левая рука и левая нога.

При усиленных отведениях регистрируется разность потенциалов между активным электродом на одной из конечностей и индифферентным, образованным электродами на двух других конечностях. При отведении аVR активный электрод находится на правой руке, аVL – на левой, а аVF – левой ноге. Усиленные отведения служат для получения большей амплитуды элементов электрокардиограммы. Отведения от конечностей дают фронтальную проекцию распространения возбуждения. Его горизонтальную проекцию отражают грудные униполярные отведения по Вильсону. Таких отведений шесть: V1 – четвертое межреберье у правого края грудины, V2 – четвертое межреберье у левого края грудины, V3 – точка между V2 и V4; V4 – в пятом межреберье по среднеключичной линии, V5 – средней подмышечной линии.

Электрокардиограммой называется периодическая кривая, отражающая распространение возбуждения по миокарду. При стандартных отведениях она имеет следующий вид (рис3). На ЭКГ выделяют положительные и отрицательные зубцы P, Q, R, S, T, а также сегменты и интервалы. Направление определяют относительно изоэлектрической линии, при этом положительные направлены вверх.

Сегментами называются расстояния между двумя зубцами. Например, сегмент PQ – это промежуток между концом зубца P и началом зубца Q.

Интервалы включают один зубец и следующий за ним сегмент. Поэтому интервал PQ – это расстояние от начала зубца P до начала зубца Q.

Зубец P называется предсердным. Он отражает распространение возбуждения по обоим предсердиям. Его длительность 0,05-0,1 сек., а амплитуда до-0,25 мВ.

Сегмент PQ свидетельствует о полном охвате обоих предсердий возбуждением, а также его распространении на атриовентрикулярный узел и пучок Гиса. Общая длительность интервала PQ 0,12-0,18 сек.

Комплекс QRST называется желудочковым. Зубец Q отражает возбуждение сосочковых мышц, R – распространение возбуждения по желудочкам, а S – полный охват возбуждением обоих желудочков. Поэтому комплекс зубцов QRS называется электрической систолой желудочков. Его продолжительность 0,06-0,09 сек., а амплитуда зубца R 1-1,5 мВ.

Амплитуда зубца Q не должна превышать ¼ R, а его длительность быть не более 0,03 сек. Величина и продолжительность зубца S не изменяется.

Сегмент ST указывает на полный охват возбуждением миокарда желудочков. Зубец Т соответствует фазе реполяризации желудочков. Его амплитуда 0,05-0,25 мВ, а длительность 0,16-0,24 сек.

Теоретической основой электрокардиографии является дипольная теория. Согласно ей, каждое волокно миокарда является переменных электрическим диполем, т.е. его возбужденный конец заряжен отрицательно, а невозбужденный – положительно. Параметры этого диполя характеризуются направлением и величиной. Они изображаются стрелкой – вектором. Вектор направлен от минуса к плюсу, а его длина отражает величину разности потенциалов в диполе. Между возбужденным и невозбужденным участками диполя возникает градиент напряжения величиной 120 мВ. Он соответствует амплитуде потенциала действия. Так как миокард является функциональным синцитием, в каждый момент возбуждения сердца отдельные векторы суммируются и образуют интегральный вектор. Причем 90% векторов взаимно нейтрализуются. Исходя из этого, в основе регистрации ЭКГ лежат следующие принципы:

Общее электрическое поле сердца возникает в результате сложения полей всех мышечных волокон.

Каждое возбужденное волокно является диполем, параметры которого, т.е. направление и величину, можно отразить вектором.

В каждый момент времени векторы суммируются, и формируется интегральный вектор. За счет него возникает разность потенциалов между различными точками тела.

Направление и величина интегрального вектора определяется моментом возбуждения сердца. Когда начинается возбуждение миокарда предсердий, вектор направлен сверху вниз к верхушке сердца (от «-» к «+»). Формируется зубец Р. В момент возбуждения всей мускулатуры предсердий, разность потенциалов в них исчезает. Формируется сегмент PQ. В начале возбуждения миокарда межжелудочковой перегородки вновь возникает интегральный вектор, но уже направленный вверх, к основанию сердца. На ЭКГ появляется отрицательный зубец Q. При возбуждении большей части миокарда желудочков, вектор вновь меняет свое направление к верхушке сердца. Возникает зубец R. Последним возбуждается участок миокарда в области основания левого желудочка. Вектор будет направлен вверх, вправо и назад. Формируется отрицательный зубец S. Когда возбуждение полностью охватывает миокард обоих желудочков, разность потенциалов в них и вектор временно исчезает. На ЭКГ появляется сегмент ST. После этого начинается реполяризация миокарда желудочков. Поэтому вектор принимает положение вниз и влево. Формируется зубец Т.

Электрокардиография имеет исключительное значение для клинической кардиологии. Ритмичность сердечных сокращений определяют по интервалам R-R. Если расстояние между зубцами R одинаково, то ритм правильный.

Положение электрической оси определяют графически или визуально. Электрическая ось сердца совпадает с осью того отведения, при котором сумма зубцов комплекса QRS, имеющих положительный и отрицательный знак максимальна. Если ось отведения перпендикулярна электрической оси сердца, сумма положительного зубца R и отрицательного S равна нулю. Источник возбуждения в сердце определяется по Последовательности зубцов Р и комплексов QRS. В норме в I и II стандартном отведениях положительны и зубец Р, предшествующий комплексу QRS. Если возникает патологический источник возбуждения в нижних отделах предсердий, то возбуждение распространяется в обратном направлении снизу вверх. На ЭКГ во II и III стандартных отведениях появляются отрицательные зубцы Р, предшествующие QRS.

Функция проводимости оценивают по длительности зубца Р, интервала PQ и общей продолжительности комплекса QRS. Увеличение длительности этих зубцов и интервалов свидетельствует о замедлении проведения в соответствующих отделах сердца.

Дипольная теория послужила основой создания метода векторкардиографии. Если принять за основу предположение, что интегральный вектор во время одиночного цикла возбуждения исходит из одной точки, то конец этого вектора будет двигаться в пространстве, описывая векторную петлю. Эта векторная петля образуется на экране специального осциллоскопа кривую, состоящую из 3-х петель. Петля Р отражает распространение возбуждения по предсердиям, петля QRS по желудочкам, а петля Т – восстановление желудочков. Анализ векторкардиограммы производят путем определения длины, ширины петель и их площади.

Эхокардиография.

Эхокардиография (ЭхоКГ) – это исследование сердца с помощью ультразвуковых колебаний, отраженных от его различных сторон. С помощью ЭхоКГ можно исследовать структуру и работу клапанов, сокращения камер сердца, движение крови по ним. При эхокардиографии на область проекции сердца помещается датчик. В нем имеется пъезокристалл источник ультразвука и кристалл приемник отраженных ультразвуковых волн. Сигналы от последнего поступают на усилитель, преобразуются в изображение на экране монитора.

ЭКГ: описание, норма и признаки патологий

Электрокардиография - это метод фиксации и изучения электрических полей, появляющихся в процессе работы сердца. Эти электрические поля дают точное представление о том как функционирует сердечно-сосудистая система. ЭКГ - это недорогой и эффективный метод диагностики в кардиологии.

Принцип ЭКГ

Работа аппарата ЭКГ заключается в том, что датчики, размещенные на теле пациента фиксируют вектор и силу электрического заряда, который создает сердце в процессе работы. Изменения вектора электрического заряда записывается на бумажной ленте в виде графика. Анализ этого графика позволяют сделать вывод о правильности работы сердца и возможных заболеваниях.

трех стандартных отведениях;
в 12 отведениях.

Определяется разность потенциалов между:

левой рукой и правой рукой - это показатель работы передней стенки сердца;
между левой ногой и правой рукой - это суммарное отражение 1 и 3 отведений;
между левой ногой и левой рукой - это показатель работы задней стенки сердца.

Эти отведения образуют равносторонний треугольник Эйнтховена, вершины которого расположены на электродах, размещенных на конечностях. В середине треугольника находится электрический центр сердца. Электрод на правой не используется для отведений, а предназначен для заземления.

Линия, соединяющая два электрода одного отведения, называется осью отведения. Когда вектор электрического заряда сердца находится в отрицательной части оси отведения, то записывается отрицательное отклонение - зубцы Q, S, если вектор находится в положительной части оси отведения, то записывается положительное отклонение - зубцы P, R, T.

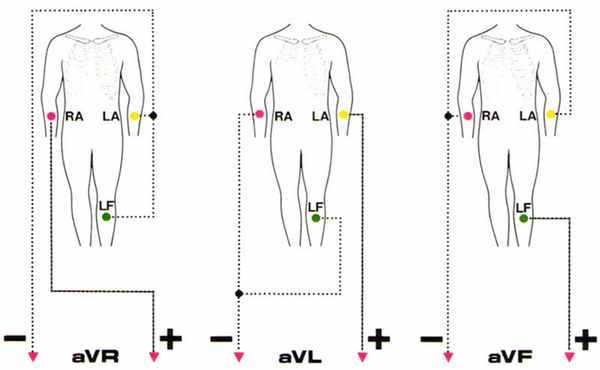

Помимо 3 стандартных отведений определяется разность потенциалов между:

между левой ногой и объединенными руками (aVF) - это показатель работы задне-нижней сердечной стенки;
между левой рукой и объединенными левой ногой и правой рукой (aVL) - это показатель работы левой передне-боковой стенки;
между правой рукой и объединенными левой ногой и левой рукой (aVR) - это показатель работы правой боковой стенки.

Кроме этого используются шесть однополюсных грудных отведений, когда 6 электродов устанавливаются непосредственно на грудную клетку:

V1 и V2 - это показатель работы правого желудочка;
VЗ - это показатель работы межжелудочковой перегородки;
V4 - это показатель работы верхушки;
V5 - это показатель работы левого желудочка и передне-боковой стенки;
V6 - это показатель работы боковой стенки левого желудочка.

Что показывает ЭКГ

частоту сердечных сокращений;
ритм сердечных сокращений;
положение электрической оси сердца;
размеры и расположение сердца;
состояние сердца.

При наличии патологий электрокардиография может выявить:

аритмию;
блокаду;
инфаркт миокарда;
ишемические изменения;
дистрофические процессы;
электролитные нарушения;
синдром Вольфа–Паркинсона–Уайта;
гипертрофию желудочков;
другие патологические процессы в сердце.

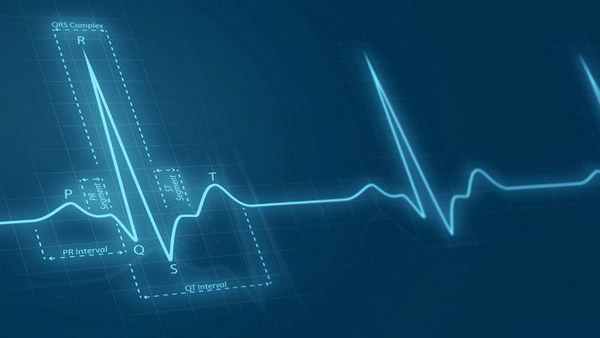

Нормальная ЭКГ

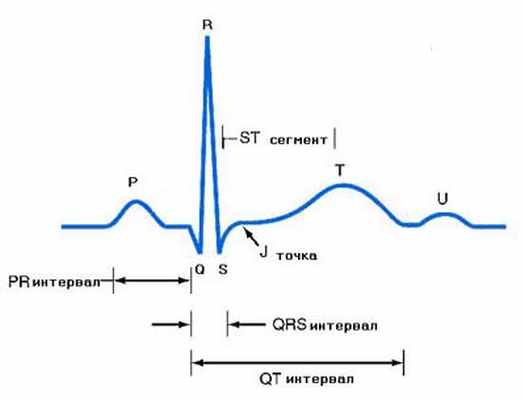

На нормальной электрокардиограмме последовательно отображаются:

нулевая линия;
маленький зубец Р - в норме продолжительностью 0,7 - 0,12 секунд и амплитудой 0,5 - 2,5 мм;
небольшой ровный сегмент PQ;
отрицательный зубец Q (может отсутствовать) - в норме продолжительностью 0,03 секунд и амплитудой 0,3 - 0,5 мм;
высокий положительный зубец R, в норме амплитудой 10-19 мм, и отрицательный зубец S, в норме амплитудой 0,2-0,5 мм;
ровный сегмент ST;
округлый положительный зубец Т - в норме продолжительностью 0,12-0,28 секунд и амплитудой не более четверти зубца R;
очень низкий округлый положительный зубец U.

Норма интервалов составляет:

P-Q - продолжительность 0,2 - 0,8 секунд;
P-R - продолжительность 0,18 - 0,2 секунд;
QRST - продолжительность 0,38 - 0,55 секунд;
QRS - продолжительность 0,06 - 0,1 секунд;
S-T - продолжительность 0,35 - 0,44 секунд.

Частота сердечных сокращений рассчитывается как:

ЧСС = 60/(расстояние между зубцами R * K).
K - коэффициент, зависящий от того с какой скоростью снята электрокардиограмма: при скорости 25 мм/c коэффициент - 0,04, а при 50 мм/c коэффициент равен 0,08.

Нормой считается 50-90 ударов в минуту.

Например, если расстояние R составило 20 мм, а кардиограмма снята при скорости 25 мм/c:

ЧСС = 60/(20*0,04) = 75 ударов в минуту (в норме).

Сердечный ритм оценивается по степени ритмичности кардиограммы. В норме она должны быть повторяющейся с возможными отклонениями до 10%. Для оценки отклонений сравниваются расстояние между зубцами R-R.

При этом сердечный ритм в норме имеет синусовую природу, на что указывает зубец P, который положителен в 1 и 2 отведении и отрицателен в отведении aVR.

В основном такие показатель говорят о том, что сердце здорово. Но стоит помнить, что расшифровку ЭКГ должен делать врач, только он может поставить правильный диагноз, поэтому не стоит расшифровывать электрокардиограмму самостоятельно.

Патологии в ЭКГ

Электрокардиограмма отличная от нормальной может указывать на различные заболевания и нарушения в работе сердца.

Среди заболеваний могут быть:

аритмия;
гипертрофия предсердий;
блокада;
ишемическая болезнь;
перикардит;
миокардит;
тромбоэмболия;
гипокалиемия;
тахикардия;
нарушения ритма сердца;
инфаркт миокарда.

Аритмия

Аритмия характеризуется тем, что среди нормальных сокращений сердца есть и сокращения с отклонениями от нормы, сердце бьется реже или чаще, чем нужно, размер зубцов кардиограммы не одинаковый в каждом сердцебиении.

Такие особенности ЭКГ могут говорить об аритмии.

Аритмия может быть опасна и приводить к тромбоэмболии, сердечной недостаточности и даже остановке сердца при отсутствии своевременного лечения и помощи.

Гипертрофия предсердий

При гипертрофии левого предсердия на ЭКГ зубец P в 1 и 2 отведении является двугорбым, а в V1 отрицательным и продолжительными.

Гипертрофия миокарда предсердий — это увеличение толщины миокардиальной стенки сердца, в условиях хронической перегрузки работы сердца объемом и давлением. Гипертрофия может привести к аритмии сердца.

Блокада

При блокаде ножек пучка Гиса на ЭКГ наблюдается уширением интервала QRS, а при полной блокаде сегмент ST и зубец Т становятся отрицательными.

Блокада - это замедление проведения электрического сигнала по проводящей системе сердца. Приводит к замедление частоты сердечных сокращений до менее 50 ударов в минуту.

Ишемическая болезнь

При ишемической болезни сердца на ЭКГ сегмент ST слегка опущен, а зубец T имеет неглубокое отрицательное значение.

Ишемическая болезнь представляет собой стеноз коронарных артерий в результате атеросклероза. В результате закупорки артерии может развиться инфаркт миокарда.

Перикардит

При перикардите на ЭКГ наблюдается незначительный подъем сегмента ST от восходящего колена зубца S, обращенный вогнутостью вниз, а зубец Т - положительный. При хроническом перикардите сегмент ST не приподнятый, а зубец Т - отрицательный и острый.

Перикардит - это воспалительное поражение серозной оболочки сердца, проявляющееся в появлении жидкости в области перекарда и фиброзам, что приводит к затруднению работы сердца.

При своевременной диагностике и лечении пациент полностью выздоравливает.

Миокардит

При миокардите на ЭКГ чаще наблюдается депрессия сегмента ST и отрицательный зубец Т. Но не всегда, бывают и другие особенности ЭКГ, которые указывают на миокардит, такие как изменение продолжительности интервала PQ, признаки, указывающие на блокады левой или правой ножки ПГ и нарушение ритма сердца.

Миокардит - это поражение мышечной оболочки сердца в результате воспалительных процессов. Приводит к сердечной недостаточности, одышке, нарушению ритма сердца, дискомфорт, боли в области сердца и другие симптомы.

При обнаружении миокардита положена госпитализация и лечение.

Тромбоэмболия

При тромбоэмболии легочных артерий на ЭКГ сегмент RS - Т смещен вверх и наблюдается отрицательный зубец T в отведениях V1-V4.

Тромбоэмболия представляет собой закупорку сосуда тромбом и нарушение кровотока.

При обнаружении тромбоэмболии необходима срочная госпитализация и лечение.

Гипокалиемия

При гипокалиемии на ЭКГ при начальной форме заболевания наблюдается большая волна U, а при тяжелой форме - депрессия сегмента ST и глубокий отрицательный зубец Т.

Гипокалиемия - сниженная концентрация ионов калия в крови. Может вызывать утомляемость, слабость, нарушение дыхания, кишечную непроходимость и другие нарушения.

Лечение направлено на восполнения уровня калия в организме.

Тахикардия

Тахикардия характеризуется увеличением частоты сердечных сокращений выше 90 ударов в минуту в покое. При тахикардии на ЭКГ может наблюдаться увеличенный сегмент QRS.

Тахикардия это симптом, который указывает на наличие ряда заболеваний чаще эндокринной и нервной систем.

При выявлении тахикардии требуется дальнейшая диагностика для выявления причины и ее устранения.

Инфаркт миокарда

При инфаркте миокарда на ЭКГ в одном случае может наблюдаться как отсутствие подъема сегмента ST и зубца Q, так и подъем и деформация сегмента ST, большой зубец Q и остроконечный отрицательный зубец T.

Инфаркт миокарда - острое, угрожающее жизни заболевания при котором нужна быстрая госпитализация и оперативное лечение.

Инфаркт миокарда возникает из-за тромбоза коронарной артерии, в результате чего возникает закупорка артерии, частичное или полное прекращение кровоснабжения и начало процесса отмирания тканей.

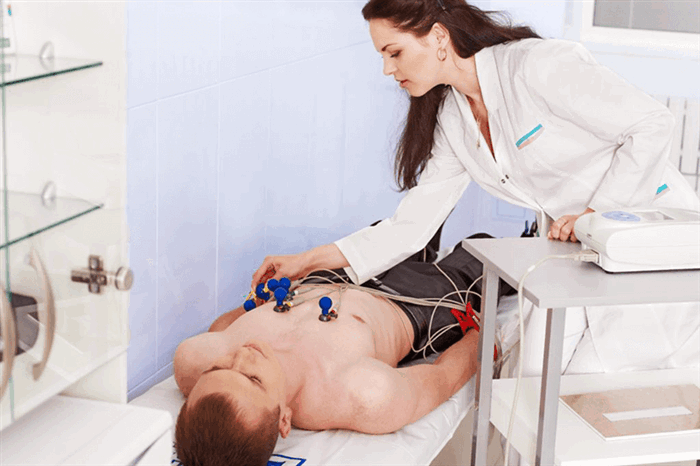

Как проходит диагностика ЭКГ

Процедура электрокардиографии происходит безболезненно и быстро:

Пациент заходит в диагностический кабинет ЭКГ.
Снимает одежду по пояс и закатывает штаны, оголяя голени ног.
Врач смазывает датчики гелем и прикрепляет к телу пациента, фиксируя их.
Доктор просит пациента принять нужное положение тела на кушетке, стоя или на велоэргометре.
Диагност включает аппарат ЭКГ и начинает записывать диаграмму.
Врач снимает датчики с тела пациента, просит протереть тело салфетками от геля и одется.
Доктор анализирует электрокардиограмму, ставит диагноз, дает рекомендации и дальнейшие указания.

При суточном холтеровском мониторировании врач размещает датчики на теле пациента, которые подключены к небольшому портативному устройству, собирающими данные электрокардиографии непрерывно в течение суток. Датчики и устройство ЭКГ прячутся под одежду и пациент носит их 24 часа. Затем возвращается к врачу, снимает устройство и датчики. Доктор анализирует ЭКГ, делает выводы и ставит диагноз пациенту.

Методы ЭКГ

Расшифровка ЭКГ

Расшифровкой электрокардиограммы занимается врач, только он может выявить заболевания, поставить правильный диагноз и дать дальнейшие направления. Человеку без медицинского образования заниматься расшифровкой ЭКГ не следует.

При расшифровке электрокардиограммы диагност обращает внимание на продолжительность, амплитуду, форму, частоту, повторяемость и прочие параметры следующих элементов кардиограммы:

зубец Р;
сегмент PQ;
зубец Q;
зубец R;
зубец S;
сегмент ST;
зубец Т.

Когда нужно делать ЭКГ

Электрокардиографию следует делать в следующих случаях:

Направления терапевта или другого врача;
В профилактических целях 1 раз в год после 40 лет;
Боли в грудной клетке или под лопаткой;
Затрудненное дыхание;
Отек конечностей и лица;
Отдышка в состояния покоя;
Повышенное артериальное давление;
Хронические заболевания опорно-двигательного аппарата.

Стоимость ЭКГ в нашей клинике

Мы оказываем следующие услуги в области кардиологии и ЭКГ диагностики:

Прием кардиолога первичный - 1500 рублей;
Прием кардиолога повторный - 1400 рублей;
ЭКГ с расшифровкой - 500 рублей;
ЭКГ без расшифровки - 250 рублей;
Расшифровка ЭКГ, сделанной в другой клинике - 300 рублей;
Суточное мониторирование ЭКГ по Холтеру - 2200 рублей;
Комплексное суточное мониторирование АД + ЭКГ по Холтеру - 3500 рублей;
Велоэргометрия (нагрузочные пробы) - 1800 рублей;
Программа "здоровое сердце" - 6500 рублей;
Суточное мониторирование АД - 1700 рублей;
Тропаниновый тест - 400 рублей.

Основы электрокардиографии: принципы и методы регистрации ЭКГ

Патологии сердечно-сосудистой системы в большинстве случаев являются причинами инвалидности и летальных исходов. Неутешительные диагнозы поставлены в настоящее время уже 15 миллионам пациентов, при этом это число постоянно растет. Нет ничего удивительного в том, что электрокардиография становится одним из самых актуальных и обязательных методов диагностики и профилактики различных заболеваний сердца.

Необходимо дать определение данному направлению современной кардиологии. Электрокардиография является самым эффективным диагностическим методом, позволяющим врачу получать наиболее полную информацию о работе сердца пациента и возможных нарушениях.

Какие методы регистрации ЭКГ применяются сегодня?

Существует несколько вариантов регистрации ЭКГ:

Традиционный метод регистрации используется в больницах для постоянного отслеживания состояния лежачего больного. Таким образом, кардиограмма может записываться в течение длительного периода времени.
Нагрузочная проба – еще один эффективный метод регистрации. Он подразумевает два основных этапа: регистрацию ЭКГ в состоянии покоя, когда пациент не двигается, а также регистрацию при физических нагрузках. Метод актуален при подозрении врача на развитие ишемической болезни и некоторые другие возможные патологии.

Метод с применением кардиосаундера нужен для долгих исследований. С данной целью используется небольшое устройство, передающее сигналы посредством коммуникационных линий и беспроводных технологий в аналитический центр.

В чем суть электрокардиографии?

Во время электрокардиографии посредством аппарата ЭКГ фиксируются электрические импульсы, создаваемые в процессе сократительной деятельности сердечной мышцы.

В процессе регистрации ЭКГ также применяются специальные электроды, которые, согласно особой схеме, прикрепляются к различным участкам тела. Благодаря электродам информация о поступающих сигналах фиксируется на мониторе.

Среди преимуществ электрокардиографии эксперты выделяют не только высокую информативность метода, но и его безопасность для пациента и врача, отсутствие необходимости в предварительной подготовке, а также отсутствие побочных эффектов и каких-либо рисков для здоровья. Исключением может стать случай, когда у пациента наблюдаются судороги.

Информация отображается на мониторе в форме особого графика, напоминающего внешним видом кривую горизонтальную линию с зубцами.

Большое значение для диагностики имеют типы зубцов, интервалы между ними и ряд других условных обозначений на графике. Электрокардиографию обычно проводит специально обученная медсестра, но результаты исследования расшифровывает врач.

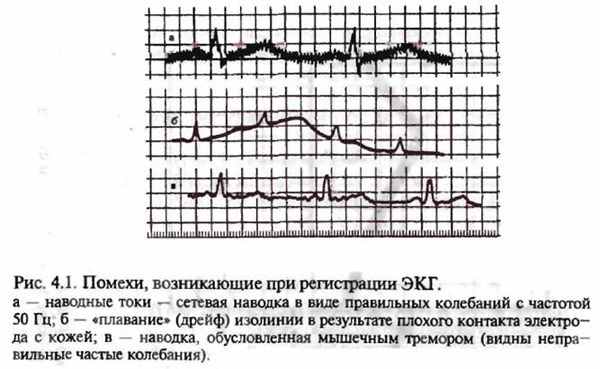

Какие проблемы могут возникнуть при регистрации ЭКГ?

Сложность регистрации ЭКГ связана с возможными шумами и помехами, создаваемыми телефонными линиями или электрической проводкой, имеющейся в помещении, где проводится диагностика.

Причина обычно связана с электрическими полями, которые окружают токоведущие проводники. Помехи могут возникнуть даже в том случае, если аппарат ЭКГ выключен. Дело в том, что даже в такой ситуации электрокардиограф – источник наводки. Возникающие шумы могут распространяться через эквивалентную емкость на пациента и электрокардиограф, что может влиять на качество его работы и диагностику в целом.

Для исключения подобных ситуаций необходимо создание идеальных изолированных условий: электрокардиография должна проводиться далеко от источников электрических и магнитных излучений.

Современные аппараты ЭКГ

Современный электрокардиограф – это многофункциональный прибор компактных размеров. Больше не нужно выделять специальное место для его хранения, так как аппарат легко перемещается и транспортируется.

Портативные электрокардиографы набирают популярность и известны не только небольшими размерами, но и сравнительно легким весом. Немаловажно отметить, что параметры не влияют на производительность и качество работы.

Электрокардиография: описание метода, показания к применению, норма показаний.

Основным методом диагностики в кардиологии является электрокардиография (ЭКГ). При работе сердца возникают электрические импульсы. Их регистрация дает возможность выявить патологии, нарушения в работе сердечной мышцы и сердечно-сосудистой системы на различных стадиях: от нарушений процесса кровоснабжения до выявления расположения инфаркта миокарда.

ЭКГ является одной из самых безопасных и доступных методик. Применяется как при плановых медицинских осмотрах, так и для диагностики патологий и вторичных изменений в сердце при заболеваниях других систем и органов. Подходит для обследования детей, беременных женщин, пациентов в тяжелом состоянии.

Применение:

Процедура электрокардиографии дает возможность выявить различные заболевания сердечно-сосудистой системы. ЭКГ применяется для получения следующих данных:

Определение источника, оценка частоты, диагностика нарушений сердечного ритма, уточнение вида аритмии;
Выявление ишемии (недостаточное кровоснабжение сердца);
Подтверждение наличия инфаркта, его оценка, локализация;
Определение состояния сердечной мышцы;
Выявление гипертрофии желудочков.

Диагностический потенциал метода не имеет аналогов. Совместно с другими необходимыми обследованиями позволяет в короткие сроки поставить точный диагноз, подобрать эффективное лечение, в том числе оперативное.

Показания

Электрокардиография может назначаться врачом или проводиться по инициативе пациента. Следует обратиться к специалисту при наличии следующих симптомов:

Головокружение, обмороки, одышка;
Не однократно возникающая внезапная слабость;
Не связанное с физическими нагрузками и эмоциональным состоянием учащенное сердцебиение;
Наличие болей в области груди.

Регулярно проходить процедуру ЭКГ рекомендуется:

людям, возраст которых более 40-45 лет;
тем, кто перенес острое инфекционное заболевание;
людям, которые подвержены таким факторам риска, как употребление алкоголя и курение.

Прямые показания:

Диагностированные случаи или подозрения на аритмию, гипертонию, инфаркт, ишемию, инсульт и другие заболевания сердечно-сосудистой системы;
Нарушение обмена веществ;
Нарушения функций щитовидной железы;
Сахарный диабет;
Хронические заболевания дыхательной системы;
Подготовка к госпитализации, операции.

Во время беременности процедуру необходимо проходить при постановке на учет, а также при наличии неблагоприятных симптомов (обмороки, головокружение, скачки давления, боли в груди).

Противопоказания

Процедура не имеет противопоказаний и ограничений. Исследование могут проходить дети, беременные и кормящие женщины. Кроме того проводится обследование плода (КТГ). ЭКГ не рекомендуется людям с деформацией грудной клетки, воспалительными заболеваниями кожи грудного отдела. Им назначают трансэзофагеальное обследование.

Подготовка

Особой подготовки к прохождению электрокардиографии не требуется. Перед началом процедуры необходимо восстановить дыхание, расслабиться 10-15 минут.

Как проводится ЭКГ

Безболезненное обследование не вызывает неприятных ощущений, длится около 10 минут.Пациент находится в положении лежа на удобной кушетке. Специалист закрепляет необходимое количество электродов на руках, ногах, груди. Специальный прибор электрокардиограф регистрирует показания. В режиме реального времени данные выводятся на монитор компьютера. Прибор распечатывает электрокардиограмму на особой ленте. Электрокардиограмма отображает работу сердца в виде кривой линии. Эта линия не хаотична, имеет определенные интервалы, зубцы, сегменты, которые в свою очередь показывают определенные этапы работы сердца. Запись состоит из 12 кривых. Шесть из них получены с грудных электродов (грудные отведения V1, V2, V3, V4, V5, V6), а остальные - с электродов, прикрепленных к рукам и ногам (три стандартных - I, II, III, три усиленных - aVL, aVR, aVF).

Результаты

Врач проводит анализ полученных данных, выявляет нарушения. В течение 10-15 минут пациенту выдают заключение, при необходимости назначают дополнительную диагностику.

Норма показаний

Частота сердцебиения (ЧСС): 60-80 уд/мин, ритм: синусовый, электрическая ось сердца (ЭОС): 30-70 градусов. Во время беременности этот показатель может меняться и значение 70-90 градусов не является отклонением.
Многие современные клиники имеют возможность проводить ЭКГ на дому, что крайне важно при необходимости срочного обследования людей, имеющих заболевания сердечно-сосудистой системы.
В некоторых случаях стандартной процедуры ЭКГ бывает не достаточно для записи моментов приступа аритмии, болей в сердце, так как исследование длится не долго. Тогда пациенту назначают холтеровское мониторирование ЭКГ. Небольшой прибор располагают на теле, и он от 1 до 3 дней ведет запись, в то время как человек занимается привычными делами. Данный вид обследования дает более точную и полную информацию о работе сердечной мышцы в различных условиях: при физических и эмоциональных нагрузках, в спокойном состоянии, во время сна.
Пройти обследование можно в любой больнице, поликлинике, медицинском центре.

Алгоритм снятия ЭКГ

Электрокардиография входит в перечень рекомендуемых исследований для большинства пациентов как взрослых, так и детей. Поэтому ее грамотное снятие является важным умением для медицинского специалиста. Процедура предполагает последовательное выполнение необходимых шагов и учет некоторых особенностей и нюансов, в которых мы сегодня разберемся.

Этапы процедуры снятия ЭКГ

Электрокардиография — метод исследования, при котором происходит регистрация электрических полей сердца, спровоцированных сокращениями сердечной мышцы. В результате специалист получает кардиограмму — изображение графиков кривых. Они могут выводиться на монитор или фиксироваться на специальную бумажную ленту. Для проведения данного вида диагностики необходимо профессиональное медицинское оборудование — кардиограф. Этот прибор состоит из трех обязательных элементов.

При проведении ЭКГ специалист последовательно работает со всеми этими блоками, соблюдая четкий алгоритм. Он, в свою очередь, подразделяется на несколько этапов:

подготовка к ЭКГ кабинета, оборудования и пациента;
наложение электродов и подключение отведений по определенной схеме;
настройка усиления для корректного отображения сигнала на кардиограмме;
непосредственная запись электрокардиограммы.

Для информативных и достоверных результатов исследования необходимо избежать ошибок на каждом из этих этапов. Поэтому рассмотрим подробнее их алгоритмы и особенности.

Подготовка

Электрокардиографию рекомендуется проводить в помещении, где исключены посторонние электрические сигналы. Также желательно использовать кушетку, покрытую материалом с заземляющими элементами, например, со специальной сеткой. Как правило, пациента располагают в положении лежа. Затем обезжиривают зоны, где будут установлены электроды и обрабатывают их раствором с изотоническим действием.

Установка электродов

Для снятия ЭКГ могут использоваться как многоразовые, так и одноразовые электроды. Первый вариант в медицинских учреждениях используется чаще, т.к. является более экономичным. Комплект включает в себя:

электроды для конечностей: 4 штуки;
электроды, накладываемые на грудь (один или 6);
груши с присосками.

Каждый электрод необходимо подключать к кабелю, соответствующему именно ему по цвету. Обозначения необходимо запомнить наизусть, т.к. с ними чаще всего возникает путаница.

К электроду на правой руке подключается кабель красного цвета.
На левой — желтый.
К электроду на левой ноге подключается зеленый провод.
На правой будет черный, заземляющий кабель, не снимающий показания.

Фиксация электродов на конечностях

На ногах пара электродов фиксируется с внутренней стороны голени в самом низу. При этом надо помнить, что на правой ноге закрепляется заземляющий датчик. На руках электроды крепятся в области предплечий.

При стандартных отведениях показатели снимаются следующим образом:

руки левая и правая — первое положение;
правая рука и левая нога — второе положение;
левые нога и рука — третье положение.

Таким образом получается треугольник Эйнтховена, каждая сторона которого соответствует одному и возможных отведений.

Усиленные отведения подразумевают снятие сигнала с помощью одного электрода, который фиксирует разность потенциалов между зоной, где он наложен, и условным электрическим нулем. Они имеют следующие обозначения:

правая рука — aVR;
левая рука — aVL;
левая нога — aVF.

Фиксация электродов в грудных отведениях

Если проводится одноканальное исследование, то применяют всего один электрод. Но в современных ЭКГ для более точной диагностики в большинстве случаев используют 6. Они обозначаются латинской буквой V и накладываются в следующих точках:

V1 — у правого края грудины в 4-ом межреберье, подключается красный провод;
V2 — также в 4-ом межреберье, но уже по левому краю грудины, цвет провода — желтый;
V3 — в середине между 4-ым и 5-ым межреберьями по левой линии, подключаем зеленый кабель;
V4 — по срединно-ключичной линии в 5-ом межреберье, цвет провода — коричневый;
V5 — по передней подмышечной линии в 5-ом межреберье, подсоединяется к черному кабелю;
V6 — в середине подмышечной линии на одном уровне с V450м, цвет провода синий (возможно фиолетовы).

Калибровка усилителя

На данном этапе необходимо настроить усилитель таким образом, чтобы 1mV вызывал отклонение регистрирующей системы и гальванометра, равное строго 10мм. Для этого записывают тестовый милливольт. Если на кардиограмме амплитуда выше нормы, усиление уменьшают, когда она равна 15-20 мм, наоборот, — уменьшают.

Запись электрокардиограммы

Снятие показателей происходит пошагово. Сперва регистрируют сигналы в стандартных отведениях. Затем переходят к усиленным, а заканчивают — грудными отведениями. Для достоверности результатов по каждой схеме сигналы считывают минимум в четырех сердечных циклах.

В проведении ЭКГ нет ничего сложного, если придерживаться алгоритма, внимательно относиться к подключению электродов и правильно калибровать усилитель.

Читайте также:
