Синдром Вольфа-Паркинсона-Вайта (он же синдром WPW) — это врожденная аномалия строения сердца, характеризующаяся наличием дополнительного проводящего пути (пучка Кента), который нарушает сердечный ритм. При данном заболевании сердечные импульсы проводятся по пучку Кента, соединяющему желудочки и предсердия. В результате происходит предвозбуждение желудочков.

Согласно статистическим данным, нарушение ритма сердца из-за синдрома WPW выявляется только в 0,15–2 % случаев. Чаще болезнь встречается среди мужчин, обычно проявляется в 10–20 лет. Она приводит к тяжелым нарушениям сердечного ритма, требует особого подхода к диагностике и лечению, может представлять угрозу для жизни больного.

Классификация синдрома WPW

В кардиологии различают феномен ВПВ и синдром ВПВ. Для первого характерны электрокардиографические признаки проведения сердечного импульса по дополнительным соединениям и перевозбуждения желудочков. При этом клинические проявления АВ реципрокной тахикардии отсутствуют. Синдром сердца WPW — это сочетание перевозбуждения желудочков с симптомами тахикардии.

С учетом морфологического субстрата ученые выделяют следующие анатомические виды синдрома ВПВ:

1. С добавочными мышечными АВ-волокнами. Мышечные волокна могут:

проходить через добавочное правое/левое париетальное АВ-соединение;
идти от ушка правого/левого предсердия;
быть связанными ваневризмой синуса Вальсальвы/средней вены сердца;
идти через фиброзное аортально-митральное соединение;
быть парасептальными, септальными верхними/нижними.

2. С пучками Кента (мышечные АВ-волокна), происходящими из рудиментарной ткани:

и входящими в миокард правого желудочка;
и входящими в правую ножку пучка Гиса (атрио-фасцикулярные).

По характеру проявления классифицируют:

Манифестирующий синдром WPW. Характеризуется постоянным наличием дельта-волны, эпизодами атриовентрикулярной реципрокной тахикардии и синусовым ритмом;
Преходящий синдром WPW (он же интермиттирующий синдромWPW). На ЭКГ диагностируется синусовый ритм, преходящеепредвозбуждение желудочков, верифицированная атриовентрикулярная реципрокная тахикардия;
Скрытый синдром WPW. Описывается ретроградным проведением по пучку Кента. На ЭКГ выявляются эпизоды атриовентрикулярной реципрокной тахикардии (в состоянии покоя аномалия с помощью ЭКГ не диагностируется). Проявляется приступами тахикардии.

По расположению пучки Кета могут быть:

левосторонними (идут от левого предсердия к левому желудочку);
правосторонними (идут от правого предсердия к правому желудочку);
парасептальными (идут около сердечной перегородки).

Расположение дополнительного проводящего пути учитывается кардиологами-аритмологами при выборе наиболее эффективной техники операционного доступа (через вену либо через бедренную артерию).

Синдром ВПВ и беременность

Синдром ВПВ, клинически себя никак не проявляющий, не требует дополнительного лечения. Но во время беременности заболевание может заявить о себе пароксизмальными нарушениями сердечного ритма. Тогда необходима консультация кардиолога и подбор эффективного лечения.

При очень частых приступах тахикардии на фоне синдрома WPW беременность противопоказана. Это объясняет тем, что болезнь в любой период может перейти в опасное для жизни нарушение ритма. К тому же тахикардия часто провоцирует недостаточное кровообращение в органах и тканях, что негативно отражается не только на состоянии матери, но и на развитии плода.

Причины синдрома WPW

Синдром ВПВ — это врожденное заболевание. Причина его возникновения состоит в мутации генов, из-за чего при закладке и формировании сердца во внутриутробном периоде образуются мостики между желудочком и предсердием. Вырастает пучок Кента.

У больных синдромом WPW распространение возбуждения от предсердий к желудочкам идет по аномальным путям проведения. Как результат, миокард желудочков возбуждается раньше, чем если бы импульс распространялся обычным путем (АВ-узел, пучок и ветви Гиса). На ЭКГ перевозбуждение желудочков отражается в виде дельта-волны (дополнительная волна деполяризации). При этом длительность QRS увеличивается, а интервал P-Q(R), напротив, укорачивается.

В момент поступления в желудочки основной волны деполяризации их столкновение в сердечной мышце фиксируется в виде немного уширенного и деформированного сливного комплекса QRS.

Аномальное возбуждение желудочков провоцирует нарушение последовательности реполяризационных процессов. На ЭКГ это выглядит как дискордантный комплекс QRS, смещение RS-T сегмента и изменение полярности зубца T.

Развитие мерцания и трепетания предсердий, суправентрикулярной тахикардии при синдроме WPW объясняется формированием круговой волны возбуждения. Импульс движется по узлу АВ в направлении от предсердий к желудочкам, а по дополнительным путям — от желудочков к предсердиям.

Электрокардиограмма при синдроме Вольфа — Паркинсона — Уайта. Синдром WPW

Синдром Вольфа-Паркинсона-Уайта (Wolff-Parkinson-White) или
синдром WPW

Синдром Вольфа-Паркинсона-Уайта (WPW) – синдром с предвозбуждением желудочков сердца по дополнительному (аномальному) предсердно-желудочковому соединению (ДПЖС) и наджелудочковой тахиаритмией по механизму re-entry.

Определение

Что такое ДПЖС

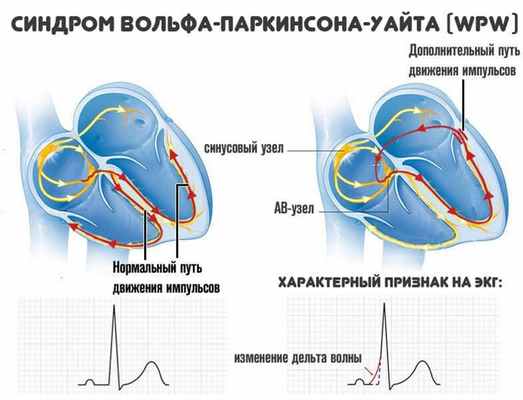

При синдроме WPW субстратом аритмии является дополнительное предсердно-желудочковое соединение (ДПЖС). ДПЖС – аномальная быстро проводящая мышечная полоска миокарда, соединяющая предсердие и желудочек в области предсердно-желудочковой борозды в обход структур нормальной проводящей системы сердца.

По ДПЖС импульс распространяется более быстро, чем по нормальной проводящей системе сердца, что приводит к предвозбуждению (преэкзитации) желудочков. С возникновением предвозбуждения желудочков на ЭКГ регистрируется Δ-волна (дельта-волна).

ЭКГ при синдроме WPW. Более быстрое распространение импульса через дополнительный проводящий путь (ДПЖС) приводит к более раннему возбуждению части желудочков – возникает Δ волна, обуславливающая укорочению интервала P-R (P-Q) и расширение комплекса QRS.

Распространенность

По данным различных авторов, распространенность синдрома WPW в общей популяции колеблется от 0,15 до 0,25%. Соотношение между мужчинами и женщинами составляет 3:2.

Синдром WPW встречается во всех возрастных группах. В большинстве случаев клиническая манифестация синдрома WPW возникает в молодом возрасте (от 10 до 20 лет) и гораздо реже – у лиц старшей возрастной группы.

Синдром WPW не связан со структурной патологией сердца. В ряде случаев синдром WPW сочетается с врожденными пороками сердца (дефект межпредсердной и межжелудочковой перегородки, тетрада Фалло, аномалия Эбштейна).

Прогноз

Приступ тахикардии при синдроме WPW редко связан с угрозой развития остановки кровообращения.

Фибрилляция предсердий является жизнеугрожающей у пациентов с синдромом WPW. В этом случае при ФП проведение на желудочки осуществляется в соотношении 1:1 с высокой частотой (до 340 в минуту), что может привести к развитию фибрилляции желудочков (ФЖ). Частота случаев внезапной смерти среди пациентов с синдромом WPW варьирует от 0,15 до 0,39% в течение периода динамического наблюдения от 3 до10 лет.

Механизмы

В основе синдромов предвозбуждения лежит участие дополнительных проводящих структур, являющихся коленом макрориентри атриовентрикулярной тахикардии. При синдроме WPW субстратом патологии является дополнительное предсердно-желу-дочковое соединение (ДПЖС), представляющее, как правило, мышечную полоску миокарда, соединяющую предсердие и желудочек в области предсердно-желудочковой борозды.

Дополнительные предсердно-желудочковые соединения (ДПЖС) можно классифицировать по:

1. Расположению относительно фиброзных колец митрального или трикуспидального клапанов.

Анатомическая классификация локализации дополнительных предсердно-желудочковых соединений (ДПЖС) при синдроме WPW по F.Cosio, 1999 год. В правой части рисунка представлено схематичное расположение трехстворчатого и митрального клапанов (вид со стороны желудочков) и их соотношение с областью локализации ДПЖС.
Сокращения: ТК — трикуспидальный клапан, МК — митральный клапан.

2. Типа проводимости:
– декрементное – нарастающее замедление проведения по дополнительному пути в ответ на увеличение частоты стимуляции,
– не декрементное.

3. Способности на антеградное, ретроградное проведение или их сочетание. ДПЖС, способные только на ретроградное проведение, считаются «скрытыми», а те ДПЖС, которые функционируют антеградно – «манифестирующими», с возникновением предвозбуждения желудочков на ЭКГ в стандартных отведениях регистрируется Δ-волна (дельта- волна). «Манифестирующие» ДПЖС обычно могут проводить импульсы в обоих направлениях – антероградном и ретроградном. Дополнительные пути только с антероградной проводимостью встречаются редко, а с ретроградной – наоборот, часто.

Атриовентрикулярная реципрокная тахикардия (АВРТ) при синдроме WPW

Атриовентрикулярная тахикардия при синдроме WPW по механизму re-entry подразделяется на ортодромную и антидромную.

Во время ортодромной АВРТ импульсы проводятся антероградно по АВ узел и специализированной проводящей системе из предсердия в желудочки, а ретроградно – из желудочков на предсердия по ДПЖС.

Во время антидромной АВРТ импульсы идут в обратном направлении, с антероградным проведением из предсердий в желудочки через ДПЖС, и ретроградным проведением – через АВ узел или второй ДПЖС. Антидромная АВРТ встречается лишь у 5-10% пациентов с синдромом WPW.

Схема механизмов формирования антидромной и ортодромной атриовентрику-лярной тахикардии при синдроме WPW.
А – механизм формирования ортодромной атриовентрикулярной тахикардии при антеградной блокаде предсердной экстрасистолы (ЭС) в правостороннем дополнительном предсердно-желудочковом соединении. Возбуждение антеградно распространяется через предсердно-желудочковый узел (ПЖУ) и ретроградно активирует предсердия через дополнительный аномальный путь (ДПЖС);
Б – формирование антидромной атриовентрикулярной тахикардии при блокаде предсердной экстрасистолы в ПЖУ и антеградным проведением импульса по левостороннему дополнительному аномальному пути. Ретроградно импульс активирует предсердия через ПЖУ;
В – антидромная атриовентрикулярная тахикардия с участием двух дополнительных контралатеральных аномальных путей (правостороннего – ДПЖС1, левостороннего -ДПЖС2). Внизу представлены схемы электрограмм правого (ЭГ ПП) и левого (ЭГ ЛП) предсердий и ЭКГ во II стандартном отведении во время тахикардии.

Классификация синдрома WPW

Манифестирующий синдром WPW устанавливается пациентам при наличии сочетания синдрома предвозбуждения желудочков (дельта волна на ЭКГ) и тахиаритмии. Среди пациентов с синдромом WPW самая распространенная аритмия атриовентрикулярная реципрокная тахикардия (АВРТ). Термин «реципрокная» является синонимом термина «re-entry» – механизма данной тахикардии.

Скрытый синдром WPW устанавливается, если на фоне синусового ритма у пациента отсутствуют признаки предвозбуждения желудочков (интервал PQ имеет нормальное
значение, нет признаков ∆-волны), тем не менее имеется тахикардия (АВРТ с ретроградным проведением по ДПЖС).

Множественный синдром WPW устанавливается, если верифицируются 2 и более ДПЖС, которые участвуют в поддержании re-entry при АВРТ.

Интермиттирующий синдром WPW характеризуется преходящими признаками предвозбуждения желудочков на фоне синусового ритма и верифицированной АВРТ.

Феномен WPW. Несмотря на наличие дельта волны на ЭКГ, у некоторых пациентов возможно отсутствие аритмии. В этом случае ставится диагноз феномен WPW (а не синдром WPW).

Только у одной трети бессимптомных пациентов в возрасте моложе 40 лет, у которых имеет место синдром предвозбуждения желудочков (дельта волна) на ЭКГ, в конечном итоге появлялись симптомы аритмии. В то же время ни у одного из пациентов с синдромом предвозбуждения желудочков, впервые выявленном в возрасте после 40 лет, аритмия не развивалась.

Большинство бессимптомных пациентов имеют благоприятный прогноз; остановка сердца редко является первым проявлением заболевания. Необходимость проведения эндо-ЭФИ и РЧА у данной группы пациентов вызывает споры.

Клинические проявления синдрома WPW

Заболевание протекает в виде приступов частого ритмичного сердцебиения, которое начинается и прекращается внезапно. Продолжительность приступа от нескольких секунд до нескольких часов, а частота их появления от ежедневных приступов аритмии до 1-2 раз в год. Приступ тахикардии сопровождается сердцебиением, головокружением, предобморочным состоянием, обмороком.

Как правило, вне приступов у пациентов не выявляются признаки структурной патологии сердца или симптомы каких-либо других заболеваний.

Диагностика синдрома WPW

Электрокардиография (ЭКГ) в 12 отведениях позволяет диагностировать синдром WPW.

ЭКГ проявления вне приступа тахиаритмии зависят от характера антеградного проведения по ДПЖС.

При синдроме WPW во время синусового ритма на ЭКГ могут регистрироваться:

1. Более быстрое распространение импульса через дополнительный проводящий путь (ДПЖС) приводит к более раннему возбуждению части желудочков – возникает Δ волна, обуславливающая укорочению интервала P-R (P-Q) и расширение комплекса QRS. Этот вариант ЭКГ соответствует манифестирующей форме синдрома WPW, ДПЖС функционируют антеградно и характеризуется постоянным наличием Δ-волны на фоне синусового ритма.

2. Признаки предвозбуждения желудочков на фоне синусового ритма (Δ волна, обуславливающая укорочению интервала P-R (P-Q) и расширение комплекса QRS) могут носить преходящий характер. Чередование ЭКГ с Δ волной и ЭКГ без каких-либо изменений соответствует интермиттирующей форме синдрома WPW.

3. При нормальном синусовом ритме на ЭКГ не выявляется каких-либо изменений. Скрытые ДПЖС не функционируют в антеградном направлении, даже при проведении стимуляции вблизи от места их предсердного проникновения. Диагностика основывается на верификации эпизодов тахикардии АВРТ.

Электрокардиограмма во время тахикардии при синдроме WPW

Ортодромная тахикардия обычно имеет частоту в пределах 140-240 уд/мин. Комплекс QRS обычно узкий, и в этом случае зубцы Р видны после окончания желудочкового комплекса с характеристикой R-P

Синдром Вольфа – Паркинсона – Уайта (синдром ВПВ)

Обслуживание на двух языках: русский, английский.
Оставьте свой номер телефона, и мы обязательно перезвоним вам.

Информацию из данного раздела нельзя использовать для самодиагностики и самолечения. В случае боли или иного обострения заболевания диагностические исследования должен назначить только лечащий врач. Для постановки диагноза и правильного назначения лечения следует обращаться к Вашему лечащему врачу.

Элемент не найден!

В Клиническом госпитале на Яузе опытные кардиологи быстро и точно диагностируют синдром ВПВ (ЭКГ, велоэргометрия, суточное мониторирование ЭКГ, ЭХО-КГ и стресс-ЭХО-КГ) на аппаратуре экспертного класса, при необходимости проводят малоинвазивное кардиохирургическое лечение синдрома ВПВ. Катетерная РЧА с точным определением и коагуляцией патологического очага в ходе операции навсегда избавляет от проблемы. Решение вопроса о хирургическом лечении — радиочастотной абляции, и сама операция проводятся под руководством ведущего российского кардиохирурга-аритмолога проф. А.В. Ардашева.

О синдроме WPW

Причина возникновения синдрома Вольфа-Паркинсона-Уайта (синдром WPW, ВПВ) — врожденная аномалия строения сердца. Наличие между предсердием и желудочком сердца дополнительных проводящих импульс путей, так называемого пучка Кента, что проявляется определенными изменениями на электрокардиограмме. Это образование создает условия для перевозбуждения желудочков и формирования патологического ритма сердца.

Клинические проявления

Синдром ВПВ проявляется приступами, которые могут длиться до суток и даже угрожать жизни пациента.

Симптомы:

приступы учащенного сердцебиения (до 300 ударов в минуту)
перебои в работе сердца
головокружение
шум в ушах
слабость
иногда обмороки.

Феномен WPW

Значительная часть людей с характерными изменениями в электрокардиограмме не имеет никаких клинических проявлений. Тогда говорят о феномене ВПВ. По данным статистики переход от феномена к синдрому ВПВ возможен с течением времени не более, чем в трети случаев. Однако, при феномене ВПВ тоже необходимо углубленное кардиологическое обследование (вплоть до эндокардиального электрофизиологического исследования) и наблюдение кардиолога для оценки и снижения риска внезапной смерти.

Диагностика синдрома ВПВ

Основа диагностики — сочетание характерных изменений на электрокардиограмме и специфической клинической картины: приступов сердцебиения, тахикардии.

Лечение синдрома ВПВ

Необходимость лечения феномена ВПВ определяется кардиологом-аритмологом по результатам обследования и оценки рисков.

При синдроме WPW несмотря на то, что разработаны различные схемы лекарственной терапии синдрома ВПВ, радикальным методом лечения является кардиохирургия. Современным методом выбора в мире считается радиочастотная абляция, которая также проводится в отделении аритмологии нашего госпиталя.

Новейшие технологии и оборудование — использование нефлюороскопической системы картирования «СARTO»- позволяют прямо во время малоинвазивной операции с доступом через сосуд провести внутрисердечное электрофизиологическое исследование, помогающее точно определить место проведения патологического импульса и затем коагулировать его, восстанавливая нормальный синусовый ритм. Руководит отделением и проводит практически все операции один из ведущих оперирующих аритмологов России доктор медицинских наук, профессор А.В.Ардашев.

Благодаря применению этого метода в зарубежной кардиохирургической практике приближаются к излечению 100% выявленных случаев синдрома ВПВ.

Стоимость услуг

Цены на услуги Вы можете посмотреть в прайсе или уточнить по телефону, указанному на сайте.

Цены на услуги кардиолога

Стандартные консультации
Прием (осмотр, консультация) врача-кардиолога первичный 3 900 руб.
Прием (осмотр, консультация) врача-кардиолога повторный 3 500 руб.
Консультации экспертов
Прием (осмотр, консультация) ведущего врача-кардиолога первичный 5 900 руб.
Прием (осмотр, консультация) ведущего врача-кардиолога повторный 5 500 руб.
Телеконсультации
Удаленная консультация врача-кардиолога первичная 2 500 руб.
Удаленная консультация врача-кардиолога повторная 2 500 руб.
Удаленная консультация ведущего врача-кардиолога первичная 5 500 руб.
Удаленная консультация ведущего врача-кардиолога повторная 5 500 руб.
Эндоскопия
Капсульная эндоскопия 50 000 руб.

Внимание! Цены на сайте могут отличаться.
Пожалуйста, уточняйте актуальную стоимость у администраторов по телефону.

Наши специалисты:

ЮрченкоЕлена Евгеньевна Врач-кардиолог, врач функциональной диагностики Высшая квалификационная категория
Стоимость приема: 3900 ₽

Синдром Вольфа-Паркинсона-Уайта (синдром WPW)

Синдром WPW характеризуется наличием приступов пароксизмальной тахикардии по механизму «re-entry» (повторный вход волны возбуждения) по дополнительному (врожденному) атриовентрикулярному соединению. На ЭКГ у таких пациентов, как правило, есть характерные изменения: наличие дельта - волны, расширенный QRS - комплекс и укороченный интервал PQ (PR).

Именно наличие приступов тахикардии при характерных изменениях на ЭКГ отличает синдром WPW от одноименного феномена. Врожденный дополнительный путь проведения (пучок Кента) проводит импульсы возбуждения от предсердий к желудочкам в обход обычному пути (через атриовентрикулярный-АВ-узел), что приводит к раннему возбуждению желудочков, а при определенных условиях - развитию тахикардии. Среди общего количества пациентов с этой патологией, при наличии признаков предвозбуждения по ЭКГ, у 40-65% пациентов отмечаются приступы тахикардий. У 30% пациентов с синдромом WPW встречается фибрилляция предсердий (ФП). Развитие пароксизма ФП с проведением по дополнительному пути может привести к чрезвычайно быстрой тахикардии с высокой ЧСС, что представляет угрозу для жизни.

Помимо описанного дополнительного пути проведения, также существуют другие врожденные дополнительные пути проведения: волокна Махейма, тракт Джеймса, тракт Брашенмаше. Анатомически эти пути могут соединять: АВ-узел и межжелудочковую перегородку, правое предсердие и ствол пучка Гиса, пучок Гиса и миокард желудочков. Наличие у пациентов врожденных дополнительных путей проведения импульса возбуждения, приступов тахикардии и пароксизмов ФП, определяют необходимость проведения электрофизиологического исследования сердца и катетерной аблации (деструкции) этих путей.

Основные проявления синдрома WPW

Внезапно возникающий приступ сердцебиения.
Перебои в работе сердца.
Пульсация в голове или горле.
Общая слабость, головокружение, снижение толерантности к физической нагрузке, повышенная утомляемость на фоне приступа.
Возможна потеря сознания.
Одышка.
На фоне приступа возможно развитие головокружения или потери сознания.
Снижение артериального давления (артериальная гипотензия или нестабильное АД).

Диагностика синдрома WPW

Врач поликлиники, «скорой помощи» или кардиолог собирают анамнез, проводят физикальное обследование, и различные инструментально-диагностические методы обычно после приступа. Выполняется ЭКГ. Наиболее важным является регистрация приступа тахиаритмии на ЭКГ (для предъявления аритмологу). Сегодня пациентам доступна консультация врача кардиохирурга-аритмолога в специализированных или многопрофильных клиниках, который может определить необходимость и возможность эндоваскулярного интервенционного (малотравматичного) лечения.

В Клинике есть все возможные способы диагностики и лечения тахикардий. Основные из них:

1. ЭКГ в 12 отведениях.

2. Суточное мониторирование ЭКГ.

3. Эндокардиальное электрофизиологическое исследование сердца (эндо-ЭФИ) – чреспищеводное (проводят в амбулаторных условиях) и эндокардиальное (в стационаре). Эндокардиальное ЭФИ сердца проводится в рентген-операционной. Этот метод позволяет произвести оценку функционального состояния проводящей системы сердца и выяснить механизм возникновения аритмии, определить показания к проведению радиочастотной катетерной аблации (РЧА) дополнительных путей проведения и аритмогенных зон. То есть, диагностическая процедура может перейти в лечебную.

Лечение синдрома WPW

Выбор способа лечения пациента осуществляется специалистом с учетом клинической картины заболевания, данных инструментально-диагностических исследований и рекомендаций Всероссийского научного общества аритмологов, Всероссийского научного общества кардиологов.

Самостоятельный прием препаратов, самолечение различными методами является крайне не желательным и не безопасным с учетом неизвестного характера, механизма и причин тахикардий.

Существует несколько способов лечения синдрома WPW:

1. Антиаритмическая терапия - при постоянном приеме медикаментозных препаратов.

2. Электрофизиологические методы:

кардиоверсия/дефибрилляция (синхронизированная с ЭКГ наружная дефибрилляция);
катетерная аблация дополнительного пути проведения.

Катетерная аблация ("прижигание") дополнительного пути проведения является высокоэффективным и радикальным методом лечения синдрома WPW. Операция, в среднем, выполняется в течение 1 часа, и через сутки пациент может быть выписан из стационара.

На базе кабинета рентгенэндоваскулярной диагностики и лечения Клиники высоких медицинских технологий им. Н. И. Пирогова создана ЭФИ-лаборатория, оснащенная самым современным электрофизиологическим оборудованием, что позволяет проводить диагностику и интервенционное лечение любых видов тахиаритмий. На отделении проводятся операции в рамках государственной программы по оказанию высокотехнологичной медицинской помощи (ВМП). Данный вид медицинской помощи осуществляется по квотам, выделяемым Минздравом России. Также пациенты могут быть прооперированы и на хозрасчетной основе с учетом утвержденной в Центре стоимости.

Записаться на консультацию к врачу - аритмологу Вы можете по тел. 8 812 676-25-25 или заполнив форму ниже

Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Электрокардиограмма при синдроме Вольфа — Паркинсона — Уайта. Синдром WPW

ЭКГ при синдроме WPW (Вольфа-Паркинсона-Уайта)

Синдром WPW характеризуется коротким интервалом PR, уширенным комплексом QRS вследствие наличия дельта-волны и пароксизмальной тахикардией. Если тахикардия не возникает, то, строго говоря, у пациента имеет место лишь предвозбуждение желудочков, а не синдром WPW. (Такое состояние иногда обозначается как феномен WPW.)

При синусовом ритме предсердный импульс достигает желудочков - как по дополнительному пути, так и через АВ-узел. Проведение через АВ-узел происходит относительно медленно.

Поэтому начальное возбуждение желудочков обусловлено исключительно проведением по дополнительному пути, результатом чего является укороченный интервал PR - это и есть предвозбуждение желудочков.

Поскольку дополнительный путь не связан с системой Гиса-Пуркинье, начальное возбуждение желудочков происходит медленно, что приводит к уширению желудочкового комплекса за счет дельта-волны. Это принципиально отличается от быстрой активации желудочков через специализированную проводящую систему.

Как только предсердный импульс преодолел АВ-узел, дальнейшая активация желудочков через систему Гиса-Пуркинье происходит быстро. Поэтому у пациента с синдромом WPW при синусовом ритме желудочковый комплекс формируется в результате слияния дельта-волны и нормального комплекса QRS.

Синдром WPW. В данном случае проведение по дополнительному пути носит интермиттирующий характер.
2, 3 и 5-й комплексы совершенно нормальные, в то время как в 1-м и 4-м можно видеть характерные признаки синдрома WPW: короткий интервал PR и дельта-волну.
Сравнив комплексы с предвозбуждением с нормальными комплексами QRS, можно видеть, как появление дельта-волны приводит одновременно к укорочению интервала PR и уширению желудочкового комплекса.

Локализация дополнительного пути при синдроме Вольфа-Паркинсона-Уайта (WPW)

Выделяют 2 типа синдрома - А и В (в зависимости от характера желудочкового комплекса в отведении V1). Если преобладают положительные отклонения, это тип А, если отрицательные - тип В.

Хотя тип А обусловлен левосторонним расположением дополнительного пути, тип В не обязательно связан с правосторонним расположением дополнительного проводящего пути (ДПП), особенно если дельта-волна слабо выражена.

Для точного определения расположения дополнительного пути были разработаны специальные алгоритмы анализа комплексов QRS, однако все они недостаточно надежны. Есть несколько простых правил. Положительная дельта-волна в отведении V1 характерна для левостороннего ДПП.

Отрицательная дельта-волна в отведениях III и aVF в сочетании с положительными волнами в отведениях V2 и V3 обусловлена ДПП, расположенным в задне-септальной области, в то время как ДПП, расположенный в области правой свободной стенки сердца, обычно сопровождается появлением положительной дельта-волны в отведениях II и III и отрицательной дельта-волны в отведении V1.

Синдром WPW, тип А: положительный комплекс в отведении V1. Синдром WPW, тип В. Синдром WPW, тип А (отрицательную дельта-волну в отведении aVF можно перепутать с патологическим зубцом Q, характерным для нижнего ИМ).

Учебное видео ЭКГ при синдроме WPW (Вольфа-Паркинсона-Уайта)
