Кровообращение плода. Как течет кровь у плода?

Как известно, циркуляция крови у плода организована по принципам, отличающимся от постнатального периода. В связи с этим после рождения неизбежны процессы перестройки кровообращения, определяемые генетической программой. А при наличии врожденной патологии сердца реализуются отклонения отданной программы, приводящие к гемодинамическим расстройствам, гипоксии или ишемии органов и тканей. Степень их выраженности влияет на развитие критических состояний, прогноз заболевания, терапевтическую и хирургическую тактику. Поэтому представление об этих процессах является необходимым для врачей, осуществляющих диагностику и лечение врожденной патологии сердца.

Таким образом, при впадении в правое предсердие кровь уже не является сугубо артериальной. В свою очередь, в систему верхней полой вены (ВПВ) собирается венозная кровь от верхней половины туловища и головы. Оба потока крови впадают в правое предсердие, где неизбежно перемешиваются. В дальнейшем около трети более оксигенированной крови из НПВ направляется через открытое овальное окно преимущественно в левое предсердие, а смесь менее оксигенированной (из ВПВ) и двух третей оксигенированной крови из НПВ — в правый желудочек. Так как к потоку крови в левом предсердии дополнительно примешивается небольшой объем венозной крови из нефункционирующих легких, разница в р02 между всеми потоками еще более выравнивается.

Таким образом, одной из характерных особенностей внутриутробного кровообращения является то, что в аорту и легочный ствол поступает смешанная артериовенозная кровь с примерно одинаковым парциальным давлением кислорода. При этом насыщение гемоглобина кислородом в правом и левом желудочках также различается незначительно, составляя около 50 и 60% соответственно. Это определяет толерантность плода к некоторым порокам сердца.

Для нормального кровоснабжения всех отделов организма плода необходимо наличие так называемых фетальных коммуникаций — открытого овального окна и открытого артериального протока. Через первое кровь из правого предсердия попадает последовательно в левое предсердие, левый желудочек и далее в восходящую аорту, распределяясь в коронарные артерии, в сосуды головы и верхних конечностей. Небольшой остаточный объем крови (около 10%) направляется в нисходящую аорту через ее перешеек (зона между левой подключичной артерией и ОАП).

Другая часть крови из правого предсердия попадает в правый желудочек и легочный ствол. В дальнейшем этот поток разделяется на основной, направляющийся через ОАП в нисходящую аорту, и небольшой (около 4—10%), направляющийся в легочные артерии. Таким образом, кровообращение в нижней половине туловища плода и плаценте осуществляется в основном правым желудочком, на который внутриутробно выпадает большая объемная нагрузка, чем на левый. В итоге понятие «сердечный выброс» плода подразумевает суммарный выброс обоих желудочков (в постнатальном периоде понятие сердечного выброса обычно относится к левому желудочку). При этом вклад левого и правого желудочков в общий выброс для плодов животных составляет 33 и 67% соответственно, для плода человека - 45 и 55% (из-за большей массы головного мозга).
Нормальные соотношения размеров правого и левого желудочков плода приведены в последних статьях раздела.

Для того чтобы в аорту могла попадать кровь, изгоняемая как левым, так и правым желудочками, они должны развивать практически одинаковое давление и работать синхронно. Этот феномен подтвержден в работе Johnson P. и соавт. (2000), выполнивших одновременные измерения давления в правом и левом желудочках у человеческих плодов. Несмотря на то что давление в этих полостях росло со сроком гестации, статистически достоверной разницы между ними не выявлялось. В то же время величина среднего давления в правом (3,66 мм рт. ст.) и левом (3,36 мм рт. ст.) предсердиях в течение беременности не менялось.

Характерно, что сердце плода не может увеличить ударный объем при урежении сердечных сокращений. Это связано с незрелостью миокарда, сниженной его растяжимостью. Таким образом, брадикардия при каком-либо дистрессе плода приводит к существенному падению сердечного выброса. С другой стороны, фактически единственным механизмом увеличения сердечного выброса является увеличение частоты сердечных сокращений.

Суммарный сердечный выброс увеличивается с ростом плода, при этом меняется доля крови, притекающей к различным отделам. В частности, кровоснабжение плаценты уменьшается, а мозга, желудочно-кишечного тракта, легких — увеличивается. Работа левого желудочка становится более зависимой от объема крови, возвращающейся из легких (до 25% от выброса правого желудочка в III триместре). А преднагрузка на правый желудочек в этот период увеличивается за счет относительного сужения открытого овального окна и снижение шунта через него.

Важным является тот факт, что у плода существуют два параллельных, а не последовательных круга кровообращения, как в постнатальном периоде. Это позволяет легко перераспределять, при необходимо сти, потоки крови между правой и левой половинами сердца. Данный механизм позволяет быстро реагировать на изменения сосудистого сопротивления в различных отделах организма и компенсировать большинство нарушений кровообращения, возникающих при развитии ВПС, что будет показано в соответствующих главах.

Учебное видео анатомия кровообращения у плода

Видео №1: Анатомия кровообращения у плода

N!B! На видео - 4:02 ОШИБКА: "Лёгочные вены несут артериальную кровь из лёгких в правое предсердие."
ВЕРНО: Лёгочные вены несут артериальную кровь из лёгких в ЛЕВОЕ предсердие.
На видео всё правильно, но комментатор перепутал. При проблемах с просмотром скачайте видео со страницы Здесь

Кровообращение плода: мать и ребенок – единая система

Это — естественные шунты, «шунты во спасение» растущего плода. Без них плод оказывается нежизнеспособным, а при их преждевременном закрытии возникают тяжелейшие врожденные пороки. В хирургии врожденных пороков сердца искусственное (временное или постоянное) создание таких шунтов является одним из широко применяющихся способов лечения. Но об этом — позже.

Сброс слева направо

Когда определенный объем крови с каждым сокращением отклоняется от нормального пути и уходит из левых отделов в правые, то, естественно, возникают две проблемы: недостаток крови в большом круге и — переполнение круга малого. Большой круг при этом не страдает: быстро включаются сложные механизмы компенсации. А вот малому кругу приходится тяжелее.

Сброс справа налево и цианоз

После рождения ребенка сердце, как и при пороках со сбросом слева-направо, работает с перегрузкой, особенно его правые отделы, и мы поговорим об этом, когда будем описывать отдельные пороки. Но здесь мы хотим подчеркнуть, что само существование цианоза может быть опасным, так как недостаточное содержание кислорода в артериальной крови вызывает ее сгущение, увеличение числа эритроцитов и может привести к закупорке мелких сосудов тела, в том числе и мозга со всеми вытекающими последствиями.

Понятие о перекрестном сбросе

В некоторых ситуациях, когда дефекты в перегородках достаточно большие, а сопротивление кровотоку почти одинаковое на выходе из обоих желудочков, кровь может частично перетекать через дефект в обоих направлениях в различные фазы сердечного цикла. То есть в какой-то отрезок времени в ходе одного сокращения имеется сброс слева-направо, а в другой отрезок в ходе того же цикла, но через несколько долей секунды происходит сброс справа-налево.

В таких случаях говорят о «перекрестном сбросе», и степень недосыщения артериальной крови кислородом будет зависеть от преимущественного направления тока крови. Соответственно видимой и выраженной будет степень цианоза.

Скажем здесь, что к порокам с таким «перекрестным сбросом» относятся чаще всего очень сложные, комбинированные пороки, включающие сочетания разных нарушений развития сердца.

Препятствия кровотоку

Врожденные препятствия нормальному кровотоку обычно возникают вследствие неправильного развития в местах соединений сердечных камер друг с другом или с магистральными сосудами. Чаще всего это относится к клапанам. Сужение называют «стенозом», если оно вызвано изменением клапанов, а когда это касается аорты, то говорят о ее «коарктации».

Подробно мы разберем это ниже, но здесь хочется отметить несколько моментов, касающихся кровотока. Поскольку к восьмой неделе внутриутробной жизни плода сердце, в основном, сформировано и кровообращение уже происходит, то влияние сужения, затруднения нормальному кровотоку сказывается уже на ранних стадиях развития эмбриона. Если больше никаких дефектов нет, то желудочкам приходится работать с повышенной нагрузкой, результатом которой станет утолщение стенок, уменьшение размеров полости, недоразвитие сердечных камер. После рождения эти явления только прогрессируют и могут стать жизнеопасными уже в первые дни жизни ребенка.

Если такие препятствия сочетаются с дефектами в перегородках, то сердцу легче работать, т.к. есть другие пути для крови, в которых сопротивление меньше и поток выбирает такие пути меньшего сопротивления.

Но мы уже вплотную подошли к классификации пороков, т.е. к тому, какие пороки бывают и что при этом происходит с ребенком, справляется ли сердце с ними и каким образом.

Цитируется по книге Г. Э. Фальковский, С. М. Крупянко. Сердце ребенка. Книга для родителей о врожденных пороках сердца

Плацента и ее роль в развитии беременности

Революционные изменения в экспертной диагностике. Безупречное качество изображения, молниеносная скорость работы, новое поколение технологий визуализации и количественного анализа данных УЗ-сканирования.

С самого начала беременности и вплоть до ее окончания формируется и функционирует система мать-плацента-плод. Важнейшим компонентом этой системы является плацента, которая представляет собой комплексный орган, в формировании которого принимают участие производные трофобласта и эмбриобласта, а также децидуальная ткань. Функция плаценты, в первую очередь, направлена на обеспечение достаточных условий для физиологического течения беременности и нормального развития плода. К этим функциям относятся: дыхательная, питательная, выделительная, защитная, эндокринная. Все метаболические, гормональные, иммунные процессы во время беременности обеспечиваются через сосудистую систему матери и плода. Несмотря на то, что кровь матери и плода не смешивается, так как их разделяет плацентарный барьер, все необходимые питательные вещества и кислород плод получает из крови матери. Основным структурным компонентом плаценты является ворсинчатое дерево.

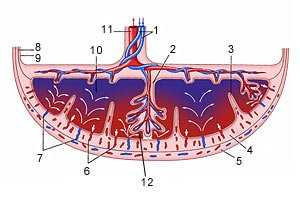

Схема структуры плаценты и маточно плацентарного кровообращения

1 - артерии пуповины
2 - стволовая ворсина
3 - децидуальная перегородка
4 - децидуальный слой
5 - миометрий
6 - вены
7 - спиральные артерии
8 - хорион
9 - амнион
10 - межворсинчатое пространство
11 - вена пуповины
12 - котиледон

Зрелая плацента представляет собой дискообразную структуру диаметром 15-20 см и толщиной 2,5 - 3,5 см. Ее масса достигает 500-600 гр. Материнская поверхность плаценты, которая обращена в сторону стенки матки, имеет шероховатую поверхность, образованную структурами базальной части децидуальной оболочки. Плодовая поверхность плаценты, которая обращена в сторону плода, покрыта амниотической оболочкой. Под ней видны сосуды, которые идут от места прикрепления пуповины к краю плаценты. Строение плодовой части плаценты представлено многочисленными ворсинами хориона, которые объединяются в структурные образования - котиледоны. Каждый котиледон образован стволовой ворсиной с разветвлениями, содержащими сосуды плода. Центральная часть котиледона образует полость, которая окружена множеством ворсин. В зрелой плаценте насчитывается от 30 до 50 котиледонов. Котиледон плаценты условно сравним с деревом, в котором опорная ворсина I порядка является его стволом, ворсины II и III порядка - крупными и мелкими ветвями, промежуточные ворсины - маленькими ветками, а терминальные ворсины - листьями. Котиледоны отделены друг от друга перегородками (септами), исходящими из базальной пластины.

Межворсинчатое пространство с плодовой стороны образовано хориальной пластиной и прикрепленными к ней ворсинами, а с материнской стороны оно ограничено базальной пластиной, децидуальной оболочкой и отходящими от неё перегородками (септами). Большинство ворсин плаценты свободно погружены в межворсинчатое пространство и омываются материнской кровью. Различают также и якорные ворсины, которые фиксируются к базальной децидуальной оболочке и обеспечивают прикрепление плаценты к стенке матки.

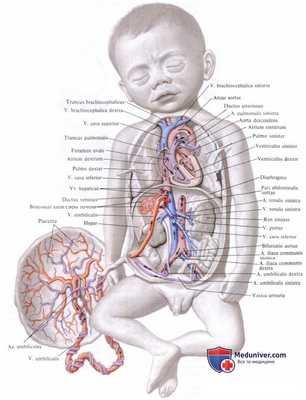

Схема циркуляции крови в организме плода

1 - верхняя полая вена
2 - овальное отверстие
3 - нижняя полая вена
4 - венозный проток
5 - портальный синус
6 - воротная вена
7 - вена пуповины
8 - артерии пуповины
9 - плацента
10 - надчревные артерии
11 - артериальный проток

Спиральные артерии, которые являются конечными ветвями маточной и яичниковой артерий, питающих беременную матку, открываются в межворсинчатое пространство 120-150 устьями, обеспечивая постоянный приток материнской крови, богатой кислородом, в межворсинчатое пространство. За счет разницы давления, которое выше в материнском артериальном русле по сравнению с межворсинчатым пространством, кровь, насыщенная кислородом, из устьев спиральных артерий направляется через центр котиледона к ворсинам, омывает их, достигает хориальной пластины и по разделительным септам возвращается в материнский кровоток через венозные устья. При этом кровоток матери и плода отделены друг от друга. Т.е. кровь матери и плода не смешивается между собой.

Переход газов крови, питательных веществ, продуктов метаболизма и других субстанций из материнской крови в плодовую и обратно осуществляется в момент контакта ворсин с кровью матери через плацентарный барьер. Он образован наружным эпителиальным слоем ворсины, стромой ворсины и стенкой кровеносного капилляра, расположенного внутри каждой ворсины. По этому капилляру течет кровь плода. Насыщаясь таким образом кислородом, кровь плода из капилляров ворсин собирается в более крупные сосуды, которые в конечном итоге объединяются в вену пуповины, по которой насыщенная кислородом кровь оттекает к плоду. Отдав кислород и питательные вещества в организме плода, кровь, обедненная кислородом и богатая углекислым газом, оттекает от плода по двум артериям пуповины к плаценте, где эти сосуды делятся радиально в соответствии с количеством котиледонов. В результате дальнейшего ветвления сосудов внутри котиледонов кровь плода вновь попадает в капилляры ворсин и вновь насыщается кислородом, и цикл повторяется. За счет перехода через плацентарный барьер газов крови и питательных веществ реализуется дыхательная, питательная и выделительная функция плаценты. При этом в кровоток плода попадает кислород и выводится углекислый газ и другие продукты метаболизма плода. Одновременно в сторону плода осуществляется транспорт белков, липидов, углеводов, микроэлементов, витаминов, ферментов и многого другого.

Схема строения плацентарного барьера

1 - эндотелий капилляров терминальных ворсин
2 - капилляр ворсины
3 - строма ворсины
4 - эпителиальный покров ворсин

Плацента осуществляет важную защитную (барьерную функцию) посредством плацентарного барьера, который обладает избирательной проницаемостью в двух направлениях. При нормальном течении беременности проницаемость плацентарного барьера увеличивается до 32 -34 недель беременности, после чего определенным образом снижается. Однако, к сожалению, через плацентарный барьер сравнительно легко проникают в плодовый кровоток достаточно большое количество лекарственных препаратов, никотин, алкоголь, наркотические вещества, пестициды, другие токсические химические вещества, а также целый ряд возбудителей инфекционных заболеваний, что оказывает неблагоприятное воздействие на плод. Кроме того, под воздействием патогенных факторов барьерная функция плаценты нарушается еще в большей степени.

Плацента анатомически и функционально связана с амнионом (водная оболочка), который окружает плод. Амнион представляет собой тонкую мембрану, которая выстилает поверхность плаценты, обращенной к плоду, переходит на пуповину и сливается с кожей плода в области пупочного кольца. Амнион активно участвует в обмене околоплодных вод, в ряде обменных процессов, а также выполняет и защитную функцию.

Плаценту и плод соединяет пуповина, которая представляет собой шнуровидное образование. Пуповина содержит две артерии и одну вену. По двум артериям пуповины течет обедненная кислородом кровь от плода к плаценте. По вене пуповины к плоду течет кровь, обогащенная кислородом. Сосуды пуповины окружены студенистым веществом, которое получило название "вартонов студень". Эта субстанция обеспечивает упругость пуповины, защищает сосуды и обеспечивает питание сосудистой стенки. Пуповина может прикрепляться (чаще всего) в центре плаценты и реже сбоку пуповины или к оболочкам. Длина пуповины при доношенной беременности в среднем составляет около 50 см.

Плацента, плодные оболочки и пуповина вместе образуют послед, который изгоняется из матки после рождения ребенка.

УЗИ аппарат RS85

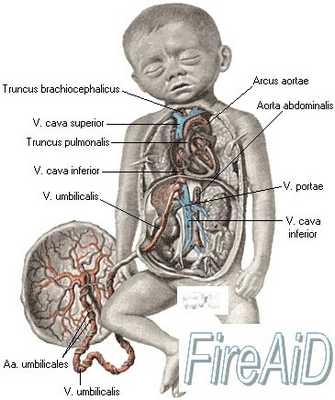

В период внутриутробного развития кровообращение плода проходит три последовательные стадии: желточное, аллантоидное и плацентарное.

Желточный период развития системы кровообращения у человека очень короткий — от момента имплантации до 2-й недели жизни зародыша. Кислород и питательные вешества поступают к зародышу непосредственно через клетки трофо-бласта, которые в этот период эмбриогенеза еще не имеют сосудов. Значительная часть питательных веществ скапливается в желточном мешке, который имеет также собственные скудные запасы питательных веществ. Из желточного мешка кислород и необходимые питательные вещества по первичным кровеносным сосудам поступают к зародышу. Так осуществляется желточное кровообращение, присущее самым ранним этапам онтогенетического развития.

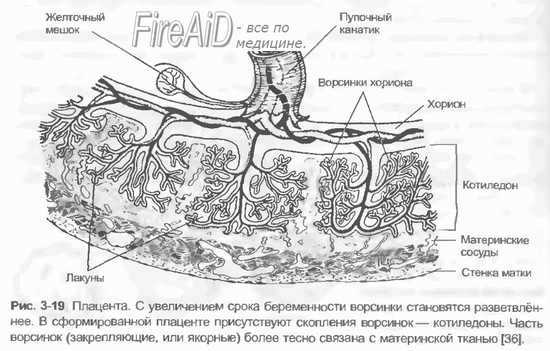

Плацентарное кровообращение приходит на смену аллантоидному. Оно начинается на 3—4-м месяце беременности и достигает расцвета в конце беременности. Формирование плацентарного кровообращения сопровождается развитием плода и всех функций плаценты (дыхательной, выделительной, транспортной, обменной, барьерной, эндокринной и др.). Именно при гемохориальном типе плаиентации возможен наиболее полный и адекватный обмен между организмами матери и плода, а также осуществление адаптационных реакций системы мать—плод.

Система кровообращения плода во многом отличается от таковой новорожденного. Это определяется как анатомическими, так и функциональными особенностями организма плода, отражающими его адаптационные процессы в период внутриутробной жизни.

Затем артериальная кровь через венозный (аранциев) проток попадает в печень. Печень плода представляет собой своеобразное депо крови. В депонировании крови наибольшую роль играет ее левая доля. Из печени через тот же венозный проток кровь поступает в нижнюю полую вену, а оттуда — в правое предсердие. В правое предсердие поступает также кровь из верхней полой вены. Между местом впадения нижней и верхней полых вен находится заслонка нижней полой вены, которая разделяет оба кровотока Эта заслонка направляет ток крови нижней полой вены из правого предсердия в левое через функционирующее овальное отверстие. Из левого предсердия кровь поступает в левый желудочек, а оттуда — в аорту. Из восходящей дуги аорты кровь попадает в сосуды головы и верхней части туловища.

Венозная кровь, поступающая в правое предсердие из верхней полой вены, оттекает в правый желудочек, а из него — в легочные артерии. Из легочных артерий только небольшая часть крови поступает в нефункционирующие легкие. Основная масса крови из легочной артерии через артериальный (боталлов) проток направляется в нисходящую дугу аорты. Кровь нисходящей дуги аорты снабжает нижнюю половину туловища и нижние конечности. После этого кровь, бедная кислородом, через ветви подвздошных артерий поступает в парные артерии пуповины и через них — в плаценту.

Объемные распределения крови в фетальном кровообращении выглядят следующим образом: приблизительно половина общего объема крови из правых отделов сердца поступает через овальное отверстие в левые отделы сердца, 30 % через артериальный (боталлов) проток сбрасывается в аорту, 12 % попадает в легкие. Такое распределение крови имеет очень большое физиологическое значение с точки зрения получения отдельными органами плода крови, богатый кислородом, а именно чисто артериальная кровь содержится только в вене пуповины, в венозном протоке и сосудах печени; смешанная венозная кровь, содержащая достаточное количество кислорода, находится в нижней полой вене и восходящей дуге аорты, поэтому печень и верхняя часть туловища у плода снабжаются артериальной кровью лучше, чем нижняя половина тела. В дальнейшем по мере прогрессирования беременности происходит небольшое сужение овального отверстия и уменьшение размеров нижней полой вены. Вследствие этого во второй половине беременности дисбаланс в распределении артериальной крови несколько уменьшается.

Физиологические особенности кровообращения плода важны не только с точки зрения снабжения его кислородом. Не меньшее значение фетальное кровообращение имеет и для осуществления важнейшего процесса выведения из организма плода СО2 и других продуктов обмена. Описанные выше анатомические особенности кровообращения плода создают предпосылки к осуществлению очень короткого пути выведения С02 и продуктов обмена: аорта — артерии пуповины — плацента.

Сердечно-сосудистая система плода обладает выраженными адаптационными реакциями на острые и хронические стрессовые ситуации, обеспечивая тем самым бесперебойное снабжение крови кислородом и необходимыми питательными веществами, а также выведение из его организма СО2 и конечных продуктов обмена веществ. Это обеспечивается наличием различных механизмов нейрогенного и гуморального характера, которые регулируют частоту сердечных сокращений, ударный объем сердца, периферическую констрикцию и дилатацию артериального протока и других артерий. Кроме того, система кровообращения плода находится в тесной взаимосвязи с гемодинамикой плаценты и матери. Эта взаимосвязь отчетливо видна, например, при возникновении синдрома сдавления нижней полой вены. Сущность этого синдрома заключается в том, что у некоторых женщин в конце беременности происходит сдавление маткой нижней полой вены и, по-видимому, частично аорты. В результате этого в положении женщины на спине у нее происходит перераспределение крови, при этом большое количество крови задерживается в нижней полой вене, а артериальное давление в верхней части туловища снижается. Клинически это выражается в возникновении головокружения и обморочного состояния. Сдавление нижней полой вены беременной маткой приводит к нарушениям кровообращения в матке, что в свою очередь немедленно отражается на состоянии плода (тахикардия, усиление двигательной активности). Таким образом, рассмотрение патогенеза синдрома сдавления нижней полой вены наглядно демонстрирует наличие тесной взаимосвязи сосудистой системы матери, гемодинамики плаценты и плода.

Горизонтальный ход левой безымянной вены у плода

Эталон новых стандартов! Беспрецедентная четкость, разрешение, сверхбыстрая обработка данных, а также исчерпывающий набор современных ультразвуковых технологий для решения самых сложных задач диагностики.

Введение

Нормальная анатомия венозной системы человека имеет достаточно широкую вариабельность. У взрослых описаны варианты расположения различных вен, удвоение крупных вен или их атипичный ход [1]. Подобные анатомические варианты, как правило, не сопровождаются нарушением функции или какой-либо клинической симптоматикой и являются случайными находками прижизненного, а чаще посмертного исследования.

Исследование венозной системы плода затруднено в связи с его небольшими размерами и ограничениями ультразвукового метода визуализации. Как правило, при ультразвуковом исследовании во II триместре беременности оценка венозной системы у плода ограничивается визуализацией нескольких стандартных сечений: среза через три сосуда с оценкой верхней полой вены, поперечного среза живота на уровне интраабдоминального отдела пупочной вены и сагиттального сечения туловища с визуализацией венозного протока верхней и нижней полых вен, впадающих в правое предсердие. В связи с этим в литературе описания нормальной вариабельности венозной системы плода носят ограниченный характер. Наиболее известными нормальными анатомическими вариантами венозной системы у плода являются: добавочная верхняя полая вена (слева), наличие повышенной извитости пупочной вены или персистирующей правой пупочной вены. Следует уточнить, что агенезия венозного протока с различными вариантами дренажа пупочной вены не относится к нормальным анатомическим вариантам, так как это состояние является патологическим и часто сопровождается развитием у плода сердечной недостаточности.

Мы приводим клиническое наблюдение редкого анатомического варианта расположения левой безымянной вены с ее горизонтальным ходом.

Материал и методы

Пациентка В., обратилась для проведения скринингового ультразвукового исследования при сроке беременности 21-22 нед. Настоящая беременность первая, соматический анамнез и наследственность не отягощены. Исследование выполнялось на аппарате Accuvix-XQ (Медисон, Южная Корея) с использованием конвексного датчика C 3-7IM/50/77 и объемного датчика 3D 3-5EK/40/69.

При фетометрии размеры плода соответствовали сроку беременности; при оценке анатомии плода врожденные пороки развития и ультразвуковые маркеры хромосомной патологии не выявлены. При осмотре сердца плода в стандартных сечениях отмечались нормальное строение сердца и типичное расположение магистральных сосудов. Однако при сканировании в поперечном сечении несколько выше среза через три сосуда обращал на себя внимание сосуд, имеющий несколько дугообразную форму и располагающийся в передней трети грудной клетки. При исследовании сосуда в режиме ЦДК отмечалось направление тока крови слева направо, ход сосуда был прослежен до его впадения в верхнюю полую вену. Учитывая отсутствие каких-либо изменений строения камер сердца и магистральных сосудов, решено продолжить беременность и проводить оценку анатомии сердечно-сосудистой системы в динамике.

Повторный осмотр сердца плода проведен в 32 недели беременности. При оценке сердца и магистральных сосудов в стандартных сечениях сохранялась типичная ультразвуковая картина (рис. 1).

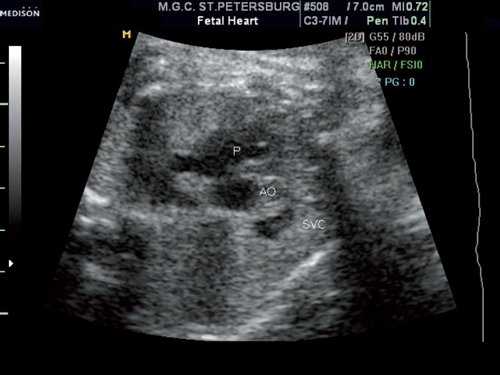

Рис. 1. Поперечное сечение грудной клетки плода на уровне среза через три сосуда.

Выше среза через три сосуда в передней трети грудной клетки визуализировался сосуд, размеры которого были сопоставимы с размерами верхней полой вены (рис. 2).

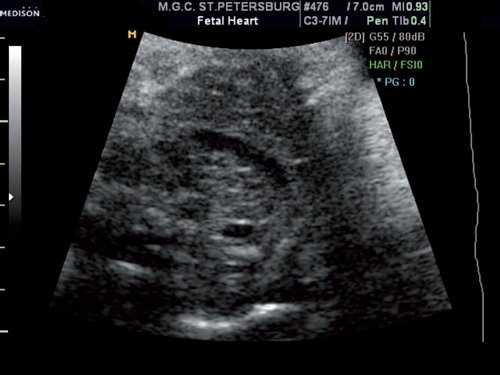

Рис. 2. Поперечное сечение грудной клетки плода выше уровня трех сосудов. Обращает на себя внимание крупный сосуд, располагающийся в передней трети грудной клетки.

При исследовании в режиме ЦДК сохранялось направление тока крови слева направо (рис. 3), при исследовании в режиме импульсного допплера спектр кровотока в этом сосуде соответствовал двухфазному спектру кровотока в венах, располагающихся близко к сердцу (рис. 4). Учитывая направление и спектр тока крови в сосуде, был сделан вывод, что данный сосуд представляет собой левую безымянную (плечеголовную) вену.

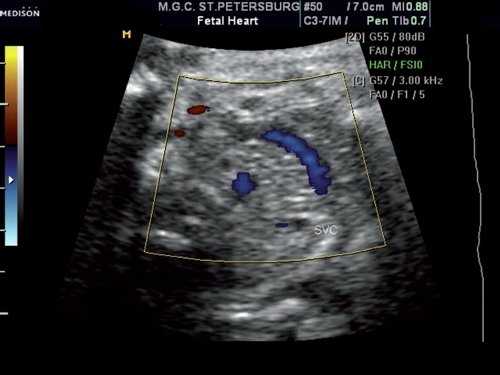

Рис. 3. Поперечное сечение грудной клетки плода выше среза через три сосуда. Режим ЦДК. В сосуде регистрируется направление тока крови слева направо.

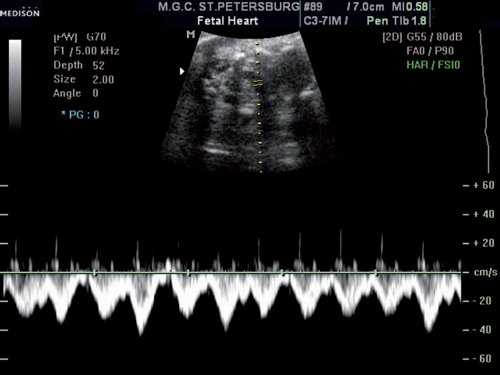

Рис. 4. Оценка характера кровотока в исследуемом сосуде в режиме импульсного допплера. Спектр кровотока двухфазный, типичный для вен, располагающихся близко к сердцу.

При доношенном сроке беременности пациентка родила здорового мальчика. Пороков развития или отклонений в работе сердца не выявлено, рост и развитие ребенка соответствуют возрастной норме.

Правая и левая безымянные вены, из которых образуется верхняя полая вена в свою очередь получаются путем слияния v. subclaviae и v. jugularis internae с каждой стороны. Образовавшись позади правого грудиноключичного сочленения, она идет косо вниз и медиально к месту слияния с соименной веной с левой стороны. Левая безымянная вена приблизительно вдвое длиннее правой. Образовавшись позади левого грудиноключичного сочленения, она направляется вправо и книзу к месту слияния с правой безымянной веной, тесно прилегая при этом своей нижней стенкой к выпуклости дуги аорты [2].

Таким образом, при сканировании в серии поперечных плоскостей левая безымянная вена будет визуализироваться в поперечном сечении, благодаря своему косовертикальному ходу. Однако анатомами описаны нормальные варианты, при которых левая безымянная вена может иметь разные размеры и длину, быть рудиментарной или отсутствовать [1]. При анализе литературы было найдено всего два описания нетипичного расположения левой безымянной вены: расположение ее кпереди от тимуса [3] и ретроаортальное расположение в сочетании с тетрадой Фалло [4].

В приведенном нами клиническом наблюдении левая безымянная вена имела размеры и протяженность больше обычной и, таким образом, на определенном отрезке ее ход был более горизонтальный, нежели вертикальный. Это и позволило визуализировать ее при сканировании в серии поперечных сечений. Данная особенность левой безымянной вены относится к числу редких анатомических вариантов нормального строения венозной системы человека. В доступной нам литературе мы не нашли данных о частоте такого анатомического варианта, однако отсутствие подобных описаний является косвенным доказательством относительной редкости нашего наблюдения.
