До недавнего времени лучевая диагностика в стоматологии рассматривалась как дополнительный метод обследования, то есть необязательный, без которого в принципе можно провести полноценное лечение. Однако в XXI веке ситуация кардинально изменилась, появились новые технологии, новые специальности и новые требования к обследованию и лечению пациентов. В настоящее время ни один цивилизованный стоматологический прием не обходится без детального радиодиагностического обследования пациента, и можно утверждать, что лучевая диагностика в стоматологии сейчас является одним из основных и наиболее востребованных методов исследования.

Главное отличие цифровой радиографии (радиовизиографии) от традиционной заключается в том, что в данном случае вместо пленки приемником изображения является сенсор, воспринимающий излучение и передающий информацию на компьютер. Оборудование, необходимое для радиовизиографии, последовательно состоит из источника излучения, устройства для считывания информации, устройства для оцифровывания информации и устройства для воспроизведения и обработки изображения.

В качестве источника излучения используются современные малодозовые генераторы с минимальным значением таймера, рассчитанные на работу в составе визиографического комплекса. Собственно визиограф состоит из сенсора, представляющего собой датчик на основе CCD- или CIMOS-матрицы, аналогово-цифрового преобразователя и компьютерной программы, предназначенной для оптимизации и хранения снимков.

Исходные цифровые снимки на первый взгляд могут несколько отличаться от привычных пленочных, поэтому нуждаются в обработке с использованием опций программного обеспечения. Наиболее качественным является тот снимок, который по визуальному восприятию наиболее близок к аналоговому, поэтому, даже несмотря на самые высокие технические характеристики визиографа, качество конечного изображения во многом зависит от возможностей программы и умения специалиста с ней работать.

Описание внутриротовых снимков

Во всем мире производством и описанием внутриротовых снимков зубов занимаются непосредственно сами врачи-стоматологи, поэтому каждый квалифицированный специалист обязан не только владеть основами техники позиционирования, но и знать алгоритм описания интраоральной радиограммы зуба (ИРЗ, IO dental radiograf). К сожалению, практикующие врачи не всегда логично интерпретируют изображение и используют некорректные обозначения. Например, такое расхожее выражение, как «разрежение костной ткани с четкими границами», уже содержит в себе три ошибки.

Во-первых, термин «разрежение», или рарефикация (от rare — редкий), подразумевает снижение плотности ткани за счет уменьшения количества твердой составляющей (декальцинации), но без разрушения основной структуры костной ткани. В классическом варианте рарефикация — это признак или характеристика остеопороза. В процессе развития, например, радикулярной кисты, да и в любых других периапикальных процессах кость в периапексе не сохраняется, она полностью разрушается, и, таким образом, термин «разрежение» абсолютно неверно характеризует имеющийся в периапексе патологический процесс.

Во-вторых, для описания формы двухмерной фигуры на рисунке следует использовать определение «контур», а не «граница». В-третьих, квалифицированное чтение снимка состоит из трех этапов — констатации, интерпретации и заключения. Под констатацией подразумевается фактическое описание двухмерного рисунка в режиме негативного изображения, полученного при исследовании. Интерпретация — это сопоставление полученных графических данных с клиническим опытом специалиста, на основе чего делается заключение, то есть ставится радиологический диагноз. Таким образом, определение «разрежение костной ткани с четкими контурами» подразумевает констатацию визуального обнаружения очага радиопросветления (радиолюценции) с четким контуром, что клинически соответствует деструкции костной ткани при наличии апикальной гранулемы или радикулярной кисты. Точно так же некорректным, например, является использование в описании определения «периодонтальная щель», поскольку такого анатомического образования не существует. Правильное название видимой на снимке структуры, окружающей корень, — пространство периодонтальной связки (periodontal ligamentum).

Кроме того, стоматологи традиционно «видят» только зону деструкции и совершенно не обращают внимания на зону интоксикации, представленную перифокальным остеосклерозом. Данный элемент изображения, представленный зоной уплотнения костной ткани по краю деструкции, указывает на наличие хронической интоксикации и очерчивает истинную протяженность патологического очага (рис. 3) . Перифокальный остеосклероз соответствует состоянию хронического абсцедирования и не встречается в случае наличия стерильных деструктивных процессов (доброкачественные опухоли, кисты различного генеза (рис. 4) , апикальных гранулем вне состояния нагноения (экзацербации).

Рис. 3. Внутриротовой снимок зуба 24, хронический периапикальный абсцесс (К04.6), визуально определяется зона деструкции костной ткани с характерным перифокальным склерозом.
Рис. 4. Внутриротовой снимок зуба 44, радикулярная киста (К04.7), воспалительная ремоделяция перифокальной костной ткани отсутствует (пояснение в тексте).

Подобных нюансов существует еще много, но если обобщить все вышесказанное и учесть определенные традиции описания снимка зуба, в качестве схемы можно рекомендовать следующие алгоритмы.

1. Пульпит.

1.1. На внутриротовом периапикальном снимке (как вариант, ИРЗ, интраоральная радиограмма зуба) зуба N патологические изменения костной ткани в области верхушки корня визуально не определяются (вариант: видимых патологических изменений нет).

1.2. Определяется расширение пространства периодонтальной связки в периапикальной области.

1.3. Расширение пространства периодонтальной связки с фрагментарной деструкцией (ремоделяцией, деформацией), замыкающей пластинки стенки альвеолы
в периапикальной области.

1.2.1. Тень пломбировочного материала в канале не прослеживается.

2. Острый и хронический апикальный периодонтит (К04.4; К04.5).

2.1. На внутриротовом периапикальном снимке зуба N патологические изменения костной ткани в области верхушки корня визуально не определяются.

2.2 . Определяется расширение пространства периодонтальной связки в периапикальной области.

2.3 . Расширение пространства периодонтальной связки на всем протяжении.

2.4 . Расширение пространства периодонтальной связки на всем протяжении, деструкция твердой пластинки альвеолы (lamina dura) в периапикальной области.

2.5. В периапикальной области определяется усиление плотности костного рисунка в виде перифокального остеосклероза без четких контуров, клинически соответствующее состоянию после эндодонтического лечения с остаточной интоксикацией.

2.6.1. В периапикальной области визуально определяется тень, соответствующая по плотности и конфигурации пломбировочному материалу.

2.6.2. Тень пломбировочного материала определяется в виде нескольких фрагментов (конгломерата), располагающихся в непосредственной близости к апексу (на удалении N мм).

2.6.3. Определяется в виде непрерывной линейной структуры, соответствующей по плотности и конфигурации фрагменту гуттаперчевого штифта (протяженность указывается).

2.7.1. Тень пломбировочного материала в канале не прослеживается.

2.7.2. Прослеживается на всем протяжении.

2.7.3. Прослеживается фрагментарно, радиологически апекс обтурирован.

2.7.4. Прослеживается фрагментарно, располагается пристеночно, тень пломбировочного материала неоднородна (другое), апекс не обтурирован.

2.7.5. Прослеживается от устья на протяжении ½ длины корня, просвет корневого канала в апикальной части корня визуально не определяется (не прослеживается).

2.7.6. Просвет корневого канала не прослеживается на всем протяжении корня.

2.7.7. В области средней трети корня визуально определяется тень металлической плотности, по конфигурации соответствующая фрагменту эндодонтического инструмента (каналонаполнитель? другое, протяженность фрагмента указывается).

3. Периапикальный абсцесс (К04.6-7), апикальная гранулема, радикулярная киста (К04.8).

3.1. В области верхушки корня визуально определяется деструкция (рациолюценция, радиопросветление) костной ткани без четких контуров, в виде участка сниженной плотности, с частичным сохранением характерного костного рисунка (протяженность указывается).

3.2.1. Определяется радиопросветление, соответствующее деструкции костной ткани, распространяющейся (например) от средней трети дистальной поверхности корня N на область межальвеолярной перегородки.

3.2.2. В области (например) средней трети корня определяется линейное снижение плотности рисунка с поперечной протяженностью, клинически соответствующее нарушению целостности твердых тканей корня (фрактура) без смещения фрагментов.

3.3. В области верхушки корня визуально определяется радиопросветление, соответствующее деструкции костной ткани, с четкими контурами округлой формы (протяженность указывается).

3.4. Очаг деструкции костной ткани с четкими контурами округлой формы (протяженность указывается), по контуру очага на всем протяжении определяется усиление плотности костного рисунка окружающей ткани в виде перифокального остеосклероза без четких контуров.

3.5. В просвете очага деструкции определяется тень, соответствующая по плотности и конфигурации фрагменту пломбировочного материала (гуттаперчевого штифта, фрагмента эндодонтического инструмента).

3.6. С четкими контурами округлой формы, с тенденцией распространения процесса в сторону периапикальной области такого-то зуба (указывается соседний зуб).

3.7. Распространяющееся на область межкорневой перегородки.

3.8. Визуально определяемая область просветления (деструкции) костной ткани частично (в полном объеме) проецируется на область альвеолярной бухты верхнечелюстного синуса (нижнечелюстного канала, грушевидного отверстия, другое).

3.9. Кортикальная пластинка нижней стенки верхнечелюстного синуса в области проекции радиопросветления сохранена на всем протяжении (прослеживается фрагментарно, не прослеживается).

3.10. Кортикальная пластинка нижней стенки верхнечелюстного синуса в области проекции деструкции сохранена на всем протяжении, отмечается изменение ее конфигурации и усиление плотности рисунка окружающих тканей, определяющееся как образование округлой формы, выступающее в просвет синуса.

Сведения об авторе

Рогацкин Дмитрий Васильевич, врач-рентгенолог ООО «Ортос», Россия, г. Смоленск

Rogatskin D. V., radiologist, LLC Ortos, Russia, Smolensk

Аннотация. Лучевая диагностика в стоматологии является одним из основных и наиболее востребованных методов исследования. В статье описываются популярные методы лучевой диагностики, приводится описание внутриротовых снимков а так же алгоритмов при конкретных клинических ситуациях.

Algorithm for intraoral radiation research and description of dental images

Annotation. Radiation diagnostics in dentistry is one of the main and most popular research methods. The article describes the popular methods of radiation diagnostics, provides a description of intraoral images as well as algorithms in specific clinical situations.

Ключевые слова: лучевая диагностика; радиовизиография; внутриротовой снимок.

Key words: radiation diagnostics; radiovisiography; intraoral image.

Лучевая диагностика проводника зуба

а) Терминология:

1. Синоним:
• Эктопическая ткань щитовидной железы

2. Определение:
• Ткань щитовидной железы, нетипично распложенная в основании языка или в области дна полости рта

б) Визуализация:

1. Общая характеристика:
• Лучший диагностический критерий:
о Объемное образование в основании языка с четкими границами
о Лучевые признаки аналогичны нормальной щитовидной железе
• Локализация:
о Основание языка по средней линии на уровне слепого отверстия
о Реже подъязычное пространство или корень языка
• Размер:
о 1-3 см
• Морфология:
о Четкие границы, округлая или овоидная форма

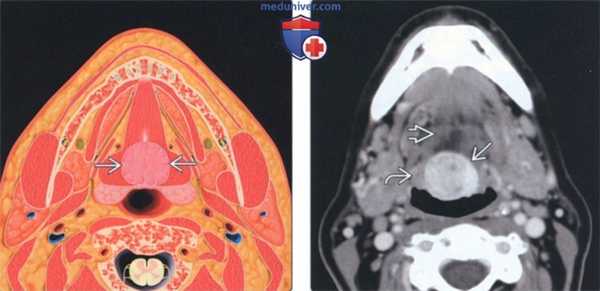

(Слева) На аксиальном рисунке изображена язычная щитовидная железа в задних отделах языка по средней линии, непосредственно глубже слепого отверстия. Четкие контуры и срединное расположение в области дна полости рта или в основании языка - типичные признаки язычной щитовидной железы.
(Справа) На аксиальной КТ с КУ в основании языка по средней линии определяется округлое контрастирующееся образование с четкими контурами, с минимальной деформацией подбородочно-язычных мышц. Плотность язычной щитовидной железы намного выше по сравнению с минимально контрастирующейся язычной миндалиной.

2. КТ при язычной щитовидной железе:
• КТ без КУ:
о Округлое образование с четкими контурами
о С высокой плотностью, обусловленной накоплением йода
• КТ с КУ:
о Интенсивное равномерное контрастирование

3. МРТ при язычной щитовидной железе:
• Т1 ВИ:
о Изо- или слегка гиперинтенсивный сигнал по сравнению с языком
• Т2 ВИ:
о Гиперинтенсивный (минимальный или выраженный) сигнал по сравнению с языком
• Т1 ВИ С+:
о Преимущественно равномерное контрастное усиление, более выраженное по сравнению с языком; варьирует

4. Сцинтиграфия:
• Сцинтиграфия с пертехнетатом технеция-99m или радиоактивным йодом для подтверждения диагноза

5. Рекомендации по визуализации:
• Лучший метод визуализации:
о КТ без КУ: гиперденсное округлое образование
• Выбор протокола:
о Включение в зону исследования шеи для обнаружения ткани щитовидной железы в типичном месте

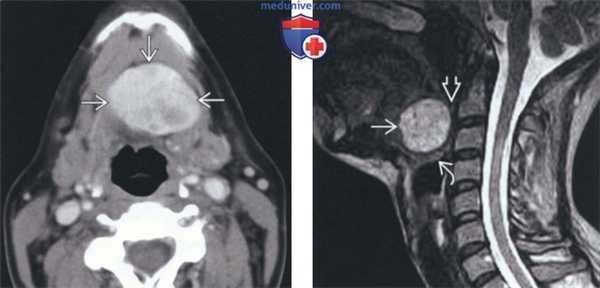

(Слева) На аксиальной КТ с КУ в области дна по средней линии определяется объемное образование с четкими контурами, представленное эктопической тканью щитовидной железы неоднородной плотности (может быть сопоставимо с ранними изменениями при зобе).
(Справа) На сагиттальной MPT (STIR, срединный срез) в основании языка визуализируется объемное образование с неоднородным гиперинтенсивным сигналом, заполняющее валлекулу. В этом случае язычная щитовидная железа обусловливает значительное сужение просвета ротоглотки, смещая надгортанник кзади и книзу.

в) Дифференциальная диагностика язычной щитовидной железе:

1. Венозная мальформация:
• Аномалия формирования сосудов с выраженным гиперинтенсивным сигналом на Т2 и контрастным усилением

2. Гемангиома верхних дыхательных путей:
• Чаще кавернозная, чем капиллярная (инфантильная)

3. Выбухание/асимметрия миндалин:
• Гипертрофия язычной миндалины с лучевыми признаками, характерными для других лимфоидных структур

4. Неходжкинская лимфома с поражением язычной миндалины:
• Изолированное поражение или связанное с нодальной либо тонзилярной лимфомой

г) Патология. Общая характеристика:
• Этиология:
о Нарушении миграции зачатка щитовидной железы с задержкой его в основании языка между третьей и седьмой неделями гестации:
- Полная задержка: отсутствие шейной щитовидной железы (75%)
- Частичная задержка: высокое расположение шейной щитовидной железы (25%)
• Сопутствующие нарушения:
о Другие аномалии миграции щитовидной железы, например киста щитоязычного протока

д) Клинические особенности:

1. Проявления:
• Часто является случайной находкой
• Типичные признаки/симптомы:
о Дисфагия, дисфония, диспноэ, обструктивное ночное апноэ
о У большинства пациентов наблюдается гипотиреоз (60%) или эутиреоз
• Другие признаки/симптомы:
о У 25% младенцев с врожденным гипотиреозом имеется эктопия щитовидной железы

2. Демография:
• Пол:
о Женщины страдают чаще, чем мужчины (Ж:М = 4:1)
• Эпидемиология:
о Наиболее типичная локализация эктопической щитовидной железы (90%)
о Предполагаемая распространенность от 1:100000 до 1:300000

4. Лечение:
• Подавляющая доза левотироксина
• Операция при стойких симптомах обструкции
• В некоторых случаях показана абляция радиоактивным йодом

е) Диагностическая памятка:

1. Следует учесть:
• При обнаружении язычной щитовидной железы необходимо указывать статус шейной железы:
о Единственная функционирующая железа обнаруживается в 75%

2. Советы по интерпретации изображений:
• Срединное объемное образование основания языка высокой плотности

1. Синонимы:
• Проводниковый тяж
• Проводниковый канал

2. Определение:
• Тяж из соединительной ткани и эпителия зубной пластинки, лежащий в костном канале, соединяющем зубной фолликул с лежащим выше мукопериостом

1. Общая характеристика:
• Лучший диагностический критерий:
о Четко очерченный рентгенопрозрачный тракт или тяж, большей частью покрытый кортикальной пластинкой
• Локализация:
о Начинается у верхнего края фолликула постоянного импактного зуба, заканчивается в типичной области прорезывания в альвеолярном гребне
о Тяж постоянного зуба при наличии временного зуба-предшественника проходит с язычной стороны от него
• Размер:
о Варьирует в зависимости от зуба и по мере его развития
• Морфология:
о Равномерный тракт различной длины

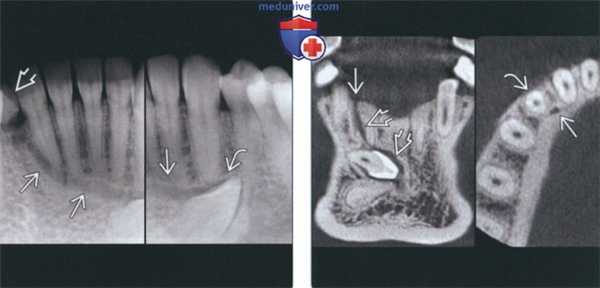

(Слева) На периапикальных рентгенограммах визуализируются четко очерченный рентгенонегативный тракт проводника зу6а (ПЗ) связанный с верхним краем коронки постоянного клыка нижней челюсти справа, мигрировавшего на противоположную сторону. Тракт доходит до альвеолярного гребня возле оставшегося временного клыка справа.
(Справа) На корональной (справа) и аксиальной (слева) КЛКТ визуализируется ПЗ, идущий от коронки импактного постоянного клыка нижней челюсти справа до альвеолярного гребня с язычной стороны от сохранного временного клыка.

2. Рентгенография проводника зуба:
• Интраоральная рентгенография:
о Четко отграниченный рентгенонегативный тракт, идущий от коронки импактного зуба до обычной области прорезывания в альвеолярном отростке

3. КТ проводника зуба:
• КЛКТ:
о Гиподенсный тракт с кортикальной пластинкой, идущий от зубного фолликула импактного зуба до альвеолярного отростка

4. Рекомендации по визуализации:
• Лучший метод визуализации:
о Периапикальная рентгенография
о КЛКТ

в) Дифференциальная диагностика проводника зуба:

1. Синусный тракт:
• Дренажный ход для оттока гноя
• Проходит по пути наименьшего сопротивления
• Может быть прослежен вплоть до источника инфекции:
о Обычно до области вершины корня (не коронки) зуба

2. Добавочный нижнечелюстной канал:
• Распространение канала за пределы нормальных границ:
о Сзади добавочный канал может отходить от основного канала возле нижнечелюстного отверстия
о Спереди канал может продолжаться за пределы подбородочного отверстия
• Иногда визуализируются питающие каналы, отходящие от нижнечелюстного канала вверх к молярам
• Можно проследить вплоть до нижнечелюстного канала
• Не связан с импактным зубом

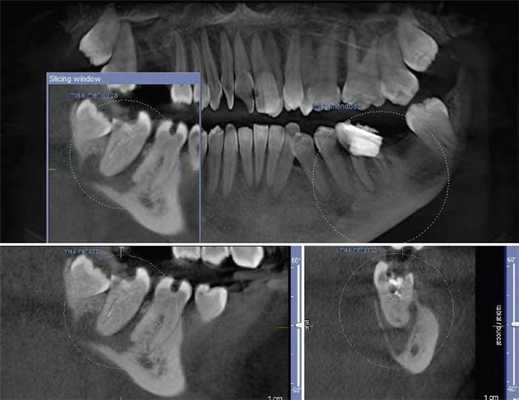

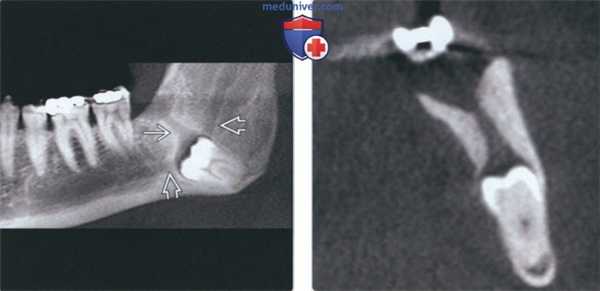

(Слева) На кадрированной панорамной реформатированной КЛКТ визуализируется импактный третий моляр в области угла нижней челюсти. Четко визуализируется ПЗ, связанный с верхним краем фолликула. ПЗ рассматривается как тракт, по которому зуб проходит к обычному месту прорезывания в альвеолярном отростке. Обратите внимание на сдавление нижнечелюстного канала снизу.
(Справа) На профильном срезе КЛКТ у этого же пациента визуализируется проводник зуба.

г) Патология:

1. Общая характеристика:
• Этиология:
о Нарушение прорезывания постоянных зубов с сохранением проводникового тяжа
о Тяж работает как проводник для прорезывания зубов:
- Отсутствие проводникового тяжа не приводит к нарушению прорезывания
• Сопутствующие нарушения:
о Сохранившиеся временные зубы
о Согласно последним данным, имеется связь между аденоматоидной одонтогенной опухолью (АОО) и проводниковым тяжом:
- Теория: АОО возникает из эпителия зубной пластинки в тяже возле коронки формирующегося зуба и может смещаться вдоль канала при прорезывании зуба

2. Микроскопия:
• Центрально ориентированный тяж эпителия зубной пластинки, окруженный фиброзной соединительной тканью
• Соединительная ткань продолжается кверху в соединительнотканный компонент слизистой оболочки рта и книзу в соединительнотканный компонент зубного мешка формирующегося зуба
• Экспрессия альфа-цепочек коллагена четвертого типа; вовлечение Е-кадгерина и бета-катенина также рассматривается в связи с морфогенезом зуба и клеточной дифференцировкой

2. Лечение:
• Не требуется в отсутствие инфекции
• Удаление или обнажение импактного зуба в зависимости от локализации и отношения к витальным структурам

е) Список использованной литературы:
1. Philipsen HP et al: The adenomatoid odontogenic tumour: an update of selected issues. J Oral Pathol Med. 45(61:394-8, 2016
2. Ide F et al: Development and growth of adenomatoid odontogenic tumor related to formation and eruption of teeth. Head Neck Pathol. 5(2): 123-32, 2011
3. Nagai N et al: Localization of type IV collagen a 1 to a 6 chains in basement membrane during mouse molar germ development. Int J Dev Biol. 45(7):827-31, 2001
4. Fausser JL et al: Localization of antigens associated with adherens junctions, desmosomes, and hemidesmosomes during murine molar morphogenesis. Differentiation. 63(1): 1 — 11, 1998
5. Cahill DR et al: Tooth eruption: evidence for the central role of the dental follicle. J Oral Pathol. 9(4): 189-200, 1980
6. Carollo DAet al: Histology and function of the dental gubernacular cord. Angle Orthod. 41(4):300-7, 1971
7. Hodson JJ: Thegubernaculum dentis. Dent Pract Dent Rec. 21(12):42 3-8, 1971

Лучевая диагностика проксимального кариеса

Самым сложным для обнаружения является проксимальный кариес (сaries dentis proximalis), то есть процесс с локализацией на контактных поверхностях зуба, считающийся проксимальным относительно контактного пункта. Именно такие поражения чаще всего остаются не распознанными в процессе рутинного обследования.

Это связано с тем, что при контактном кариесе площадь разрушенной эмали зачастую невелика, находится в контакте с соседним зубом или ниже экватора, и поэтому дефект остается перекрытым эмалью, сохраненной на окклюзионной, вестибулярной и оральной поверхности зуба (рис. 1).

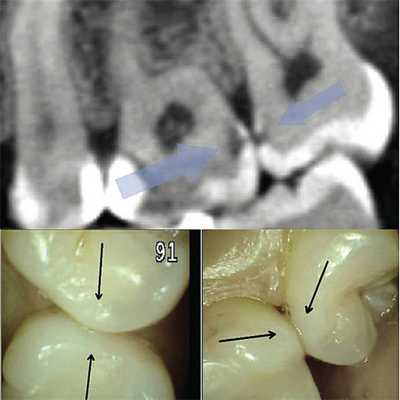

Рис. 1. При обследовании контактного пункта зубов 26, 27 (нижний фрагмент) кариес визуально не определяется; на сагиттальном реформате компьютерной томограммы в области проксимальных к контактному пункту поверхностей тех же зубов деминерализация очевидна.

Для диагностики кариеса существует множество методик — от простого осмотра полости рта до применения суперсовременной лазерной технологии DIAGNOcam (рис. 2).

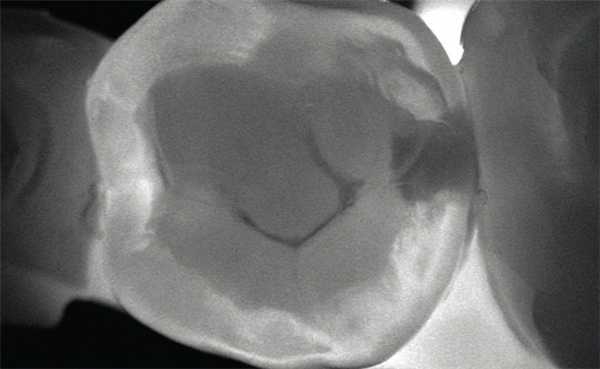

Рис. 2. Сохраненное изображение просвеченного зуба, полученное при обследовании с помощью KaVo DIAGNOcam.

Для диагностики контактного кариеса во всем мире традиционно используется лучевой метод исследования. Впервые способ обнаружения проксимального кариеса с помощью рентгеновских лучей был предложен в 1920 г. Raper. Техника была названа автором «bite wing», что значит «укусить крыло». Название связано с особенностью выполнения съемки и используется в зарубежной литературе до сих пор.

Для проведения такого исследования пленка, предназначенная для внутриротового исследования, обхватывалась полоской плотной бумаги и помещалась в полость рта так, чтобы пациент, смыкая зубы, прикусывал края полоски. Позднее для проведения данного исследования стали выпускать специальную пленку в чехле, снабженном «крылом» — плоскостью для прикусывания (рис. 3).

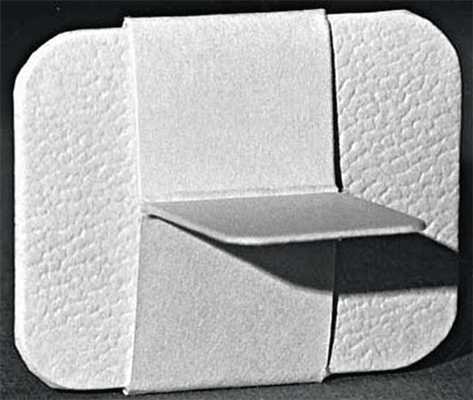

Рис. 3. Пленка в специальном чехле для проведения съемки в технике bitewing (репродукция из S. C. White, M. J. Pharoah, Oral Radiology Principles and Interpretation, 2012).

Техника проведения bitewing-съемки неоднократно описана в различных изданиях, в российской интерпретации она традиционно называется интерпроксимальной рентгенографией. Однако в последнее время для этого вида исследования в отечественной литературе стали появляться обозначения «прикусной снимок». Это некорректное название появилось вследствие вольной интерпретации переводов зарубежных статей без соотношения с отечественной терминологией и историческими названиями.

В русскоязычной и зарубежной литературе «прикусным» снимком (съемкой «в прикус», occlusal projection), или правильнее — окклюзионным снимком, называется исследование в аксиальной проекции с фиксацией пленки размером 8х8 в окклюзионной плоскости при направлении луча перпендикулярно или под некоторым углом к ней. Разработана методика Mac Call&Wald в 1957 г. и используется для исследования состояния дна полости рта, твердого неба или как метод выбора при затрудненном открывании рта. Интерпроксимальным называется исследование предназначенных для оценки состояния проксимальных (относительно контактного пункта) поверхностей зуба и костной ткани межкорневого пространства.

К данному виду исследования относится внутриротовая радиография, выполненная в технике bitewing (рис. 4), и раздельная внутриротовая радиография зуба в ортогональной проекции.

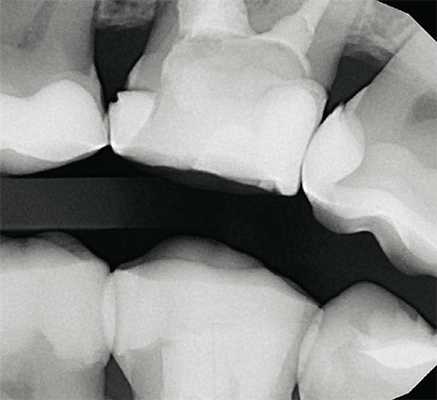

Рис. 4. Интерпроксимальный снимок, выполненный в технике bitewing, исследование состояния контактных пунктов моляров верхней челюсти.

Особенностью интерпроксимальной съемки является, во-первых, то, что приемник изображения располагают в полости рта строго параллельно вертикальной оси и мезиодистальной плоскости исследуемых зубов. Во-вторых, центрация луча (направление центрального пучка луча) проводится либо на линию смыкания зубов (bitewing, рис. 5), либо в прямой проекции на межзубной промежуток строго под прямым углом к вертикальной оси зуба и приемнику изображения, то есть ортогонально.

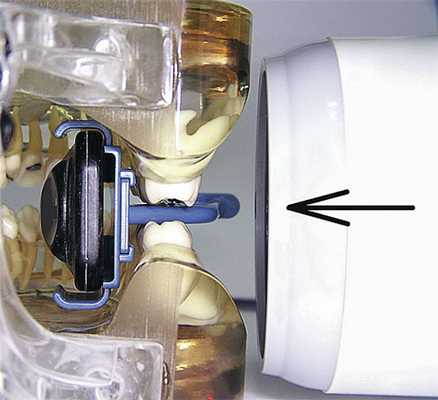

Рис. 5. Демонстрация положения позиционера в полости рта и направления луча при bitewing-съемке.

На снимках, выполненных в bitewing-технике, отображаются коронки исследуемых зубов одновременно верхней и нижней челюсти, пришеечные области, коронковая треть корня и верхний отдел костной ткани межзубной и межкорневой перегородки. Методика предназначена для исследования зубов жевательной группы и неприменима во фронтальном отделе. При ортогональной съемке исследуют зубы только одной челюсти, но во всех отделах. Исследование зубов в ортогональной проекции осуществимо только с использованием позиционирующих устройств. Первый такой позиционер был предложен Хаубериссером еще в 20-х годах двадцатого столетия и мог быть легко изготовлен из проволоки и пробки (рис. 6).

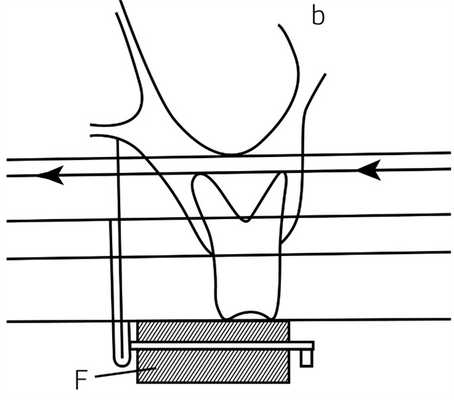

Рис. 6. Прибор Хаубериссера, репродукция схемы от 1939 года.

В настоящее время приспособления для внутриротовой фиксации пленки производят промышленным способом из пластика. Радиографию зубов в ортогональной проекции с использованием позиционера с направляющей плоскостью сейчас часто называют параллельным методом, что не совсем правильно. Термин появился в 60-х годах и указывал не на то, что пленка стоит параллельно зубу, а на то, что съемка проводится с удаленного фокусного расстояния.

Это снижает дивергенцию луча в центральной части и обеспечивает более параллельное прохождение центральных пучков, что уменьшает проекционное искажение. Однако используемые в то время в стоматологии лучевые трубки («дентографы») не имели ни тубуса, ни коллиматора и были снабжены всего лишь направляющим конусом, поэтому для обозначения длиннофокусной съемки, то есть выполняемой с некоторым удалением источника излучения от объекта, стали применять термин «параллельная съемка».

Выпускаемые в настоящее время генераторы Х-лучей имеют тубус определенной длины, достаточной для достижения необходимой параллельности пучков лучей, поэтому сейчас любой вид съемки выполняется «параллельным пучком луча», и значение имеет только метод позиционирования и проекция. Ортогональная съемка предназначена не только для исследования контактных поверхностей коронковой части зуба, но и в основном для оценки состояния периодонта (пародонта). Серия снимков, на которых представлены все имеющиеся в полости рта зубы в ортогональной проекции, называется «окклюзионным статусом» (или full-mouth set of radiographs), и в настоящее время данный способ радиовизуализации считается оптимальным для пародонтологии.

В отличие от панорамных снимков (ортопантомограмм), где межзубные перегородки снимаются в большинстве случаев по диагонали, что исключает возможность адекватной диагностики в периодонтологии, при ортогональной съемке объекты отображаются в прямой (орторадиальной) проекции в каждой точке альвеолярной части челюсти. Это обеспечивает высокую информативность не только в диагностике кариеса и заболеваний пародонта, но и при оценке качества реставраций контактных пунктов.

Однако в связи с ограниченностью захватываемой области по вертикали, связанной со спецификой положения пленки во рту, существует большой риск «обрезания верхушек корней» исследуемых зубов, а также отсутствует возможность получения косых (эксцентрических) проекций, используемых в эндодонтии. Поэтому для обследования периапикальных тканей рекомендуется изометрическая проекция (периапикальная съемка по правилу биссектрисы угла, метод Цешинского; подробнее см.: Рогацкин Д. В., Гинали Н. В., «Искусство рентгенографии зубов», 2007).

Развитие цифровых технологий обеспечило появление радиовизиографов, что значительно упростило проведение лучевого исследования и увеличило информативность снимков. Для проведения исследования проксимальных поверхностей и пародонта с помощью визиографа выпускается целый ряд специальных позиционеров (рис. 7), использование которых при данных видах съемки необходимо.

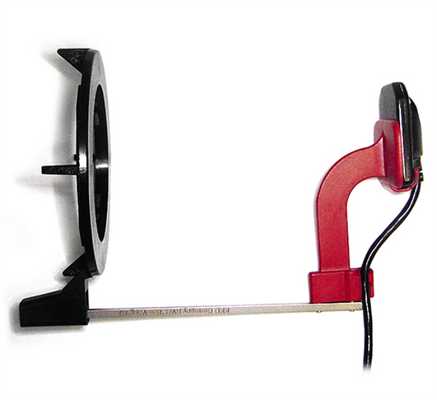

Рис. 7. Современный позиционер Gendex для съемки bitewing.

Помимо позиционеров, качественной диагностике способствует наличие датчиков радиовизиографа увеличенной площади. Например, широко распространенная радиовизиографическая система Gendex GXS-700 поставляется с датчиками двух размеров: стандартного — 27х35 мм и увеличенного — 31х42 мм. Последний наилучшим образом подходит для интерпроксимальной техники bitewing.

В последнее десятилетие среди исследователей и практикующих врачей заметно возрос интерес к трехмерной радиодиагностике, представленной в стоматологии конусно-лучевой компьютерной томографией (КЛКТ). Данный вид лучевого исследования сегодня, бесспорно, является самым достоверным, объективным и информативным.

Одно трехмерное обследование челюстно-лицевой области сразу исключает необходимость проведения всех других двухмерных диагностических исследований, поскольку КЛКТ единолично обеспечивает полноценную визуализацию каждого зуба в любом проекционном ракурсе, а также позволяет провести панорамную и объемную реконструкцию зубных рядов без проекционного искажения (рис. 8).

Рис. 8. Трехмерная визуализация кариозного процесса на дистальной поверхности зуба 15.

В связи с отсутствием эффекта суммации структур, через которые проходит луч при обычном лучевом исследовании, на компьютерной томограмме можно обнаружить мельчайшие очаги деминерализации, неопределяемые с помощью внутриротовой камеры и невизуализируемые на интерпроксимальных снимках (рис. 1).

Однако, несмотря на такую высокую точность и информативность, применительно к диагностике проксимального кариеса компьютерная томография имеет определенные недостатки, связанные с особенностью сканирования. Поскольку при трехмерном исследовании излучатель описывает вокруг каждой точки, находящейся в зоне сканирования, полный круг, от каждого гиперденсного включения луч отражается на 360°, что обеспечивает образование вокруг каждого инородного включения зоны повышенного контрастирования, распространяющейся в аксиальной плоскости. В результате вокруг каждой пломбы и на контакте с искусственной коронкой образуется «темная зона», визуально воспринимаемая как дефект твердых тканей (рис. 9).

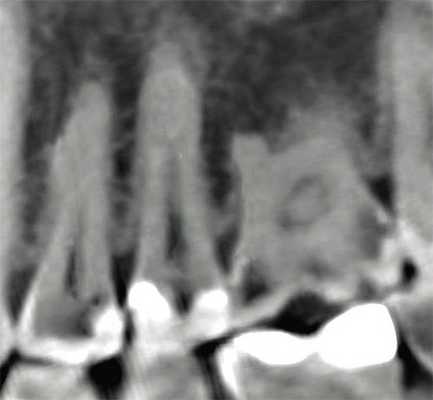

Рис. 9. Сагиттальный реформат области премоляров и моляров.

Более того, если интактный зуб находится между двумя реставрациями, то он попадает в зону артефакта, называемого «дефект наполнения», и выглядит как пораженный кариесом с двух сторон (подробнее см.: Рогацкин Д. В., «Конусно-лучевая компьютерная томография. Основы визуализации», 2010). В связи с этим диагностическая ценность КТ при диагностике проксимального кариеса представляется несколько амбивалентной. С одной стороны, очевидна наиболее высокая чувствительность и точность при исследовании зубов, не подвергавшихся лечению и не контактирующих с реставрациями, с другой — полное отсутствие достоверности на контакте с искусственными конструкциями. Таким образом, достоверно диагностировать с помощью КТ продолжающийся под пломбой кариес и кариес на контакте с искусственной коронкой или пломбой не представляется возможным.

Учитывая, что панорамная зонография (ортопантомограмма) дает лишь общее представление о состоянии зубных рядов, периапикальные снимки не могут использоваться для диагностики в пародонтологии и для диагностики контактных пунктов, а ортогональная съемка, наоборот, далеко не всегда обеспечивает достаточную визуализацию периапикальных тканей и системы корневого канала, оптимальным диагностическим инструментом в стоматологии на сегодняшний день следует считать компьютерную томографию. В качестве дополнительного метода при необходимости исследовать поверхность зуба, контактирующую с искусственной конструкцией высокой плотности, следует рекомендовать интерпроксимальную радиографию, выполняемую в bitwing- или ортогональной технике.

Компьютерная томография в эндодонтии: образец современного лечения

Рентгенография является важным аспектом успешной диагностики одонтогенной и неодонтогенной патологии, лечении пульповой камеры и корневых каналов через коронковый доступ, биомеханической обработки корневых каналов, окончательной обтурации каналов и оценки проведенного лечения. Изображения требуются на протяжении всего эндодонтического лечения. Получение снимка до вмешательства требуется для правильной оценки твердых тканей зуба и альвеолярного отростка, а также степени патологического повреждения и постановки верного диагноза. Далее получение изображений на протяжении всего лечения также является необходимым. Изготовление снимка по окончанию лечения позволяет оценить проведенные манипуляции. Kells впервые сообщил об использование токопроводящего проводника в корневом канале в «радиограмме» в 1899 году.

С тех пор радиология всегда играла ключевую роль в эндодонтии. Теперь, столетие спустя, на основе первых попыток были изобретены компьютерная томография (КТ) и микро-КТ, а презентация в 1996 конусно-лучевой компьютерной томографии (КЛКТ) позволила получать 3D изображения, так необходимые в стоматологической практике.

Эта новая возможность получения изображения в трехмерном измерении значительно повысила уровень терапии в стоматологии по всему миру. КЛКТ постепенно становится золотым стандартом в обеспечении точной постановки диагноза, составления плана лечения и проведения лечения. Конусно-лучевая техника на настоящий момент имеет множество областей применения в стоматологии, это и планирование имплантации, хирургическая оценка патологии, оценка ВНЧС, выявление роста и развития для ортодонтических целей, дооперативная, оперативная и послеоперативная оценка при краниофациальной травме, краниофациальная реконструкция и хирургия полости рта. Вдобавок, КЛКТ используется для выявления точной локализации инородного тела в мягких тканях, выявлении расщепленной губы и неба, а также глубины кариозного поражения. КЛКТ становится типичным инструментом в деятельности хирурга, особенно имплантолога.

Ограниченность двухмерных изображений

Изображение, полученное на обычном радиографе представляет собой двухмерную (2D) интерпретацию трехмерного (3D) объекта. Характеристики трехмерного объекта, такие как сложная дентальная анатомия и строение окружающих тканей, могут быть трудно различимы в качестве «теней» 2D снимка, что может привести к неправильному эндодонтическому лечению. При анализе 2D снимка все изображения весьма вольно интерпретируются, внося аспект субъективности. Ограниченность дентальной рентгенографии также может быть обусловлена ошибкой рентгенолога. Любые неточности в получении изображения, начиная от неправильной ангуляции и заканчивая неверной конфигурацией зуба по отношению к сенсору, могут приводить к ошибкам при интерпретации снимков. Такие изображения плохого качества имеют артефакты и способствуют неправильной постановке диагноза. Многие исследователи, в том числе Goldman, подтвердили низкую корреляцию (47%) среди всех специалистов, проводивших лечение периапикальной патологии, прибегая к дентальной рентгенографии.

Конусно-лучевая компьютерная томография

КЛКТ используется в стоматологии начиная с 1981 года. В отличие от обычного КТ, которое создает изображение на разных слоях, КЛКТ создает изображение в 3D пикселях называемых воксель. Так как эти воксели являются изотропичными, объект тщательно измеряется в различных направлениях. Это позволяет визуализировать геометрически неискаженное изображение челюстно-лицевой области, которое возможно просматривать при разных углах. Вдобавок для обеспечения высокого разрешения изображения, КЛКТ доступно для просмотра с разных точек (FOV) для применения в различных ситуациях. В эндодонтии аппарат с ограниченным FOV обычно является достаточным. Обычно, чем меньше объем скана, чем выше пространственное разрешение изображения. Так как ранний симптом периапикальной патологии это прерывистость твердой пластинки и расширение периодонтальной щели, оптимальным разрешением при получении КЛКТ изображения, применяемом в эндодонтии, не должно превышать 200 нм – средняя ширина периодонтального пространства. 3D Accuitomo (K Morita, Corporation, Kyoto, Japan) – первая из малых FOV систем – обеспечивает разрешение в 0,125 мм. Orthophos XG3D (Sirons Germany) также обеспечивает получение FOV 5*5 специально для эндодонтических целей.

КЛКТ дает гораздо меньшую радиационную нагрузку, чем обычный КТ. Экспозиционная доза при проведении цифровой радиографии сравнима с получение обычных диагностических панорамных или прицельных снимков. Получение изображений для всей полости рта облучает примерно на 150 usv. Очевидно, что скан КЛКТ одного зуба с высоким разрешением, примененный в диагностическом процессе, заменяет 3 прицельных снимка. Трудно представить, что экспозиционная доза может быть более важным моментом, чем получение КЛКТ в благоразумной манере для получения информации, которая просто недоступно при работе с другими приборами.

КЛКТ в эндодонтии

1. Оценка морфологии корневого канала

Успех эндодонтического лечения зависит от обнаружения всех корневых каналов, а затем их оценки, очистки, обработке и обтурации. Частота встречаемости второго мезиобуккального канала (MB2) в верхних первых молярах варьирует от 69% до 93% в зависимости от выбранного метода исследования. Эта вариабельность возникает в букколингвальной плоскости, где наложение анатомических структур препятствует определению структур с малой разницей в плотности тени. Обычная рентгенография в самом лучшем случае может выявить только 55% этих конфигураций.

Ramamurthy и Matherene описывают ограниченность 2D изображений для определения MB2 каналов (Фото 1).

Фото 1: изображение MB2 в обоих первых молярах

Исследование, проведенное Neelkantan среди индийской популяции, обнаружило, что MB2 канал наиболее типичен для первого верхнего моляра по сравнению со вторым. Также IV анатомический тип канала встречается чаще, чем в монголоидной популяции.

Baratto Filho исследовали внутреннюю морфологию удаленных первых моляров верхней челюсти, сравнивая с данными, полученными при осмотре в микроскоп и при получении изображений КЛКТ ex vivo. Отчеты показали наличие 4-х каналов в 67,14% зубов и дополнительные корневые каналы в 92,85 % случаев в мезиобуккальном корне. Клиническая оценка показала слегка сниженный общий показатель (53,26%), но повышенный показатель выявления MB2 (95,63%), в то время как применение КЛКТ показало 37,05%. Ученые сделали вывод, что КЛКТ является хорошим методом для начальной оценки внутренней морфологии первого верхнего моляр, но для выявления устьев самым оптимальным способом является применение микроскопа. КЛКТ также применялся для выявления высокой встречаемости дистолингвального канала у Тайванцев, выявления аномалий в системе корневых каналов нижних премоляров, и помощи в выявлении искривлении корня (Фото 2).

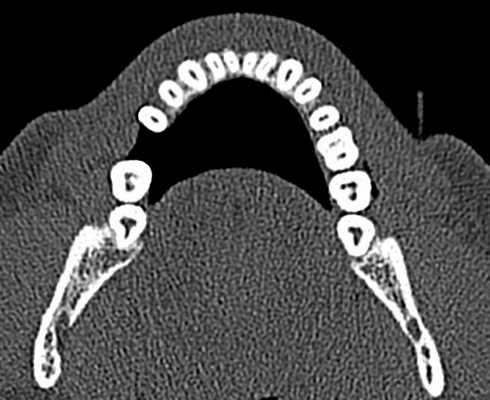

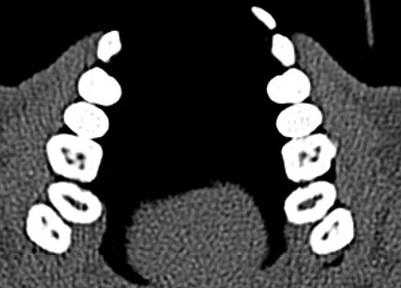

Фото 2: Аксиальное изображение каналов C-формы во вторых молярах

С изобретением нового программного обеспечения для КЛКТ Orthophps CG3D/Galelios (Sirona, Germany) рабочая длина каналов также стала осуществляема. Но точность этих данных в клинической работе еще должна быть подтверждена (Фото 3).

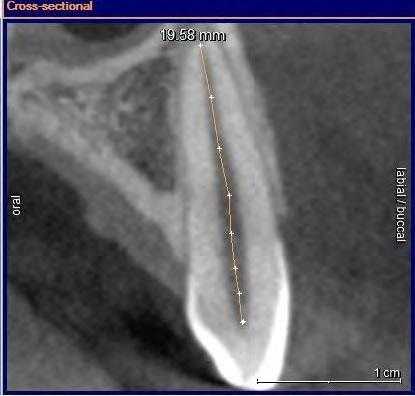

Фото 3: Инструмент для измерения длинны корневого канала

2. Патологии в периапикальных тканях

Наиболее частым патологическим состоянием, затрагивающим зубы является воспалительные процессы пульпы и периапикальных областей. Технология КЛКТ теперь предоставляет клиницисту возможность обозревать нужную зону в трех различных плоскостях, тем самым получая 3D информацию. Поражения, заключенные в губчатом веществе кости с малым количеством или отсутствием кортикальной пластинки, на обычной пленке могут быть диагностированы с большим трудом. Lofthag-Hansen, Stavropoulos и Wenzel сравнили точность получаемых данных при КЛКТ с ограниченным FOV и обычными снимками.

Ученые сообщили, что КЛКТ предоставляет более точные диагностические данные (61%) по сравнения с цифровыми (39%) и обычными (44%) рентгенограммами. Но, несмотря на то, что данные КЛКТ являются более точными, исследователи не призывают к полному вытеснению обычной внутриротовой рентгенографии для выявления периапикальных изменений в обычной клинической практике из-за финансовой и вредностной составляющих. Estrela и коллеги предложили использовать периапикальные индексы, основанные на КЛКТ, для идентификации патологий (Фото 4-6).

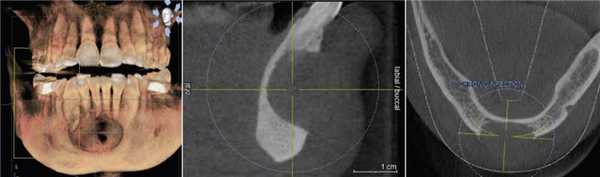

Фото 4: Периапикальная киста в переднем сегменте нижней челюсти
А: 3D изображение, показывающее большую кистозную полость
B: Изображение секционного распила, показывающее утрату кортикальной пластинки
C: Аксиальный вид, демонстрирующий утрату кортикальной пластинки с лабиальной стороны и интактную пластинку с лингвальной.

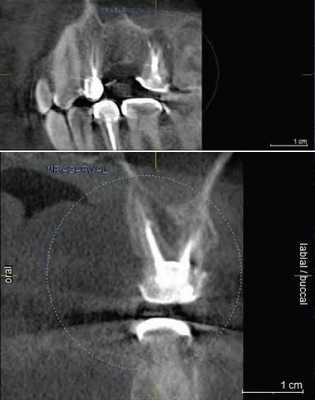

Фото 5: Хронические периапикальные абсцессы около первого правого нижнего моляра

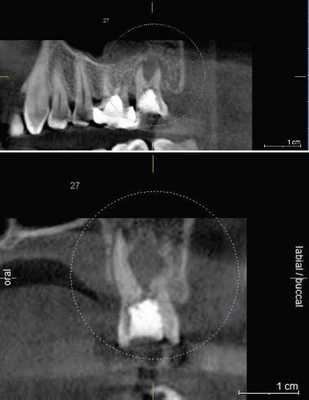

Фото 6: Поражение периодонтальных тканей около левого верхнего второго моляра

Система индексов КЛКТ состоит из 6 ступеней (0-5), исходящих из определения самого большого размера повреждения в каком либо из измерений, и принятие в расчет расширение и разрушение кортикальной кости.

Применяя данный индекс, Low пришел к выводу, что в обнаружение периапикальных патологий лучше использовать КЛКТ недели обычную рентгенографию.

КЛКТ с градиентом теней может оказать помощь в дифференциальном диагнозе кисты и гранулемы. В целом способность выявлять патологии у КЛКТ так же высока, как и у простой КТ. Этот способ может стать важным для пациентов, обращающихся с болевым синдромом или с неточно локализованными жалобами в области ранее леченных или не леченных зубов, на обычном рентгене которых патология не выявляется.

3. Переломы корня

Достаточно тщательно изучена польза и важность КЛКТ в процессе постановки диагноза и ведения зубоальвеолярной травмы, особенно переломах корня, люксации, смещения и переломе альвеолярного отростка.

КЛКТ найдено применение конкретно при диагностике перелома корня зубов.

(Фото 7,8) Высокая важность КЛКТ в определении вертикальных и горизонтальных переломов корня были также описаны в литературе. Элиминация наложения анатомических структур позволяет клиницисту четко анализировать перелом. Вдобавок, 3D реконструкция может быть осуществлена как зубочелюстной системы, так и альвеолярной кости.

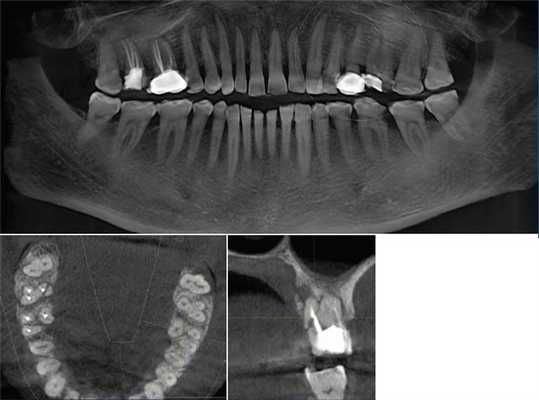

Фото 7: Перелом корня в эндодонтически леченом верхнем правом втором моляре
А: ОПГ, показывающая ранее леченые каналы верхнего правого первого моляра
B: Аксиальное изображение, демонстрирующее линию перелома по небному корню
С: Секционный снимок, показывающий косую линию перелома небного корня

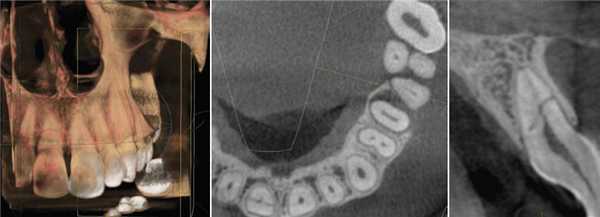

Фото 8: горизонтальный перелом правого верхнего центрального моляра
А: 3D изображение, демонстрирующее линию перелома у соединения средней и апикальной трети корня
B: Аксиальный снимок, показывающий горизонтальную линию перелома в передней части верхнего правого центрального резца
С: Косая линия отлома, распространяющаяся от мезиального каря центрального резца на секционном снимке.

4. Резорбция корня

Резорбция корня это утрата твердых тканей зуба в результате активности остеокластов. Это может происходить в рамках физиологического или патологического процесса. Корневая резорбция может быть классифицирована на внешнюю и внутреннюю, в зависимости от локализации процесса относительно поверхности корня. Первые данные о внутренней резорбции получены в 1830. В сравнении с внешней резорбцией внутренняя является весьма редким процессом, этиология которого до конца не изучена. Точность КЛКТ при определении дефектов поверхности хоть и является более высокой по сравнению со стандартной техникой, но, все же, не идеальна и повышается при повышении разрешения вокселей снимка. КЛКТ также показала свою состоятельность при оценке постортодонтической апикальной резорбции, в частности корней латеральных резцов верхней челюсти при импактных клыках.

На КЛКТ внешняя резорбция проявляется как неравномерная рентгенопрозрачность и интактный канал зуба, внутренняя же резорбция выглядит как четкий очаг без прослеживания корневого канала.

КЛКТ с успехом применяется для определения внутренней резорбции и дифференциации ее от внешней. Обычная рентгенография часто не может выявить верный объем распространения, локализации и источник резорбтивного процесса. КЛКТ помогает в определении с тактикой лечения, а также предлагает составить верный прогноз на основе активности и распространенности поражения. И лечение, и результат лечения таким образом становятся более предсказуемыми.

5. Послеоперационная оценка

Мониторинг заживляющего процесса апикальных поражений является важным аспектом в послеоперационном этапе эндодонтии. Также адекватная обтурация корневого канала – это важная детерминанта эндодонтического успеха. Можно заявить, что КЛКТ весьма полезна как при начале лечения, так и при отслеживании последующего состояния зуба. Sogur сообщает, что изображения, полученные при обычном рентгенологическом исследовании в послеоперационном периоде являются более информативными, чем КЛКТ. Этот факт ученый объясняет наличием большого количества артефактов на снимках КЛКТ, обусловленных присутствием гуттаперчи и силлера в каналах (Фото 9).

Фото 9: Артефакты обтурированных корневых каналов

Применение КЛКТ в определение точного места перфорации и ее роли в дальнейшем плане лечения проиллюстрировал Young (Фото 10).

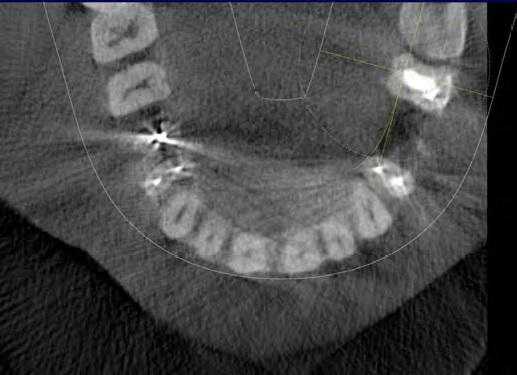

Фото 10: Перфорация корня, хорошо заметная на аксиальном снимке

Преоперативная оценка периапикальных тканей является важным этапом для предотвращения осложнений. Близкое расположение апекса к нижнечелюстному каналу, ментальному отверстию и гайморовой пазухе может быть оценено именно на снимках КЛКТ. Rigolone был первым, кто описал важность КЛКТ для планирования эндодонтического вмешательства.

Важность КЛКТ для апикальной хирургии зубов, близко прилежащих к верхнечелюстной пазухе, последовательно была показана Nakata, который продемонстрировал клинический случай локализации перирадикулярной патологии у конкретного корня. Tsurumachi и Honda описали применение КЛКТ в локализации отломка эндодонтического инструмента, прошедшего в верхнечелюстную пазуху.

Заключение

Несмотря на очевидные преимущества технологии КЛКТ в стоматологии, можно также отметить и некоторые недостатки и ограничения. Технология КЛКТ на настоящий момент не является широко доступной. Постепенно с внедрением и осваиванием специалистами КЛКТ станет более распространенным способом диагностики. Хотя эта техника находится на рынке уже несколько лет, она продолжает оставаться дорогостоящей. Для большинства эндодонтических манипуляций достаточно только малое FOV 4*4 мм.

Лимитирование FOV позволяет не только сократить дозу облучения, время сканирования и артефакты, но также сфокусироваться на структурах, знакомых стоматологам. Что же ожидается в будущем касательно эндодонтии к КЛКТ? Захотят ли стоматологи сами приобретать аппарат или получать снимки специального радиолога из центра, не известно. Совершенно ясно только одно: все больше и больше стоматологов внедряют в свою практику применение КЛКТ.

Автор: Sushma Prashant Jaju, BDS, MDS
Operative Dentistry and Endodontics, Dentocare multispeciality Dental Clinic, Nashik, Maharashtra, India
