В нормальном состоянии слух человека воспринимает звуковые колебания в широком диапазоне. При инфекционных поражениях, врожденных патологиях, травмах и по другим причинам острота слуха снижается постепенно или резко. В некоторых случаях человек полностью утрачивает способность слышать. Это лишает его полноценной жизни. Даже небольшие патологические изменения могут стать причиной существенных проблем. Чтобы начать лечение различных заболеваний, нужно сначала провести диагностику. Сегодня обследования выполняются с использованием различных современных методик и процедур. Одной из них является аудиометрия.

Что представляет собой метод?

Аудиометрия – исследование, направленное на оценку показателей слуха. Она позволяет определить «порог слышимости» у пациента и диагностировать болезни уха, а также выявить начало развития глухоты. Тестирование проводится при жалобах на плохую слышимость, нарушениях разборчивости речи и иных патологиях. Процедура выполняется врачом-сурдологом с применением специального оборудования. В некоторых случаях диагностика осуществляется с использованием живой речи.

Аудиометрия слуха у детей и взрослых является безопасной и безболезненной диагностикой. Процедура не требует сложной подготовки. При этом она дает возможность выявления нарушений в любых отделах слухового аппарата. Если регулярно проходить диагностику, можно своевременно выявить и предотвратить риски потери слуха.

Результаты исследования отображаются на аудиограмме – графике, по которому определяется слуховая чувствительность левого и правого уха. Благодаря такому графику можно наглядно представить степень нарушения слуха и определить место поражения (слуховой нерв, среднее ухо и др.).

Разновидности обследования

Выделяют несколько типов аудиометрии.

Самым простым исследованием является то, которое проводится посредством живой речи врача. Специальное оборудование не требуется. Специалист отдаляется от пациента и произносит отдельные слова и фразы с разной громкостью. По отклику пациента врач определяет качество его слуха. Такое исследование нельзя считать на 100 % достоверным, так как контролировать все параметры голоса (точный уровень громкости и др.) самостоятельно специалист не может.

С применением различных технических средств проводятся следующие виды аудиометрии слуха:

Объективная. Такая аудиометрия ориентирована на фиксации безусловных рефлексов, которые являются ответом на звуковые раздражители
Речевая. Исследование позволяет определить восприятие живой или предварительно записанной на цифровой носитель речи
Пороговая и тональная. В ходе исследования определяется восприятие пациентом различных звуков
Надпороговая. Данное исследование применяется при полной потери слуха. Оно позволяет получить информацию о пороге восприятия звука
Детская. Аудиометрия слуха у детей актуальна как для младенцев, так и малышей до 1-3 лет
Компьютерная. Такое исследование проводится с применением специальных программ и систем

Показания к проведению обследования

Основными показаниями к проведению аудиометрии являются:

Заболевания внутреннего и среднего уха, которые провоцируют ухудшения слухового восприятия
Травмы ушей и головы, вызвавшие снижение остроты слуха
Инфекционные заболевания ушей
Болезни головного мозга, связанные с поражением его слуховой коры
Подозрения на развитие профессиональной тугоухости
Тугоухость неизвестного происхождения

Также такое исследование, как аудиометрия, проводится перед подбором слухового аппарата и его установкой. Назначают обследование и после приема ряда антибиотиков, а также салицилатов в больших дозах. Порекомендовать прохождение аудиометрии специалист может и с целью оценки эффективности проведенного лечения, для изменения схем и методик терапии.

Как происходит подготовка к процедуре?

Консультация

Сначала проводится опрос пациента и беседа с врачом. Специалист определяет, когда пациент заметил первые признаки нарушений слуха, затрагивают ли они оба уха или только одно. Врач уточняет, нет ли у пациента других симптомов заболеваний: боли, дискомфорта, звона, шума и др. Сурдолог определяет и все перенесенные пациентом заболевания, которые могли повлиять на состояние слуха. Врач уточняет, не было ли травм ушей и головы, если были – то какого характера. Уточняются и наследственные факторы.

Специалист проводит визуальное обследование внешнего уха. Такая диагностика позволяет выявить все видимые нарушения. С применением отоскопа проводится исследование барабанной перепонки и слухового прохода.

Специальной подготовки перед процедурой не проводится.

Важно! Перед аудиометрией лучше отказаться от прослушивания громкой музыки в наушниках и посещения дискотек, концертных площадок, баров и других мест с повышенным уровнем шума.

Порядок проведения речевой аудиометрии

Процедура длится 25-30 минут.

Во время речевой аудиометрии фиксируют 3 основные величины:

Порог слышимости. Он определяет интенсивность звука, при которой пациент способен воспринимать 50 % услышанных слов
Максимальная разборчивость. Эта величина определяет восприятие не менее 90 %
Уровень дискриминации. Величина отмечается при ряде форм нарушений слуха, при которых даже при максимальном уровне громкости разборчивость не достигает 100 %

Тональная и пороговая аудиометрия

Такие исследования проводятся с использованием аудиометра. Такие устройства дополняются накладными наушниками или внутриушными телефонами. В комплектацию также включаются костный вибратор, микрофон и кнопка для пациента. Результаты исследования фиксируются специальным записывающим прибором. Аудиометр дает возможность воспроизведения сигналов различной интенсивности: от 125 до 8000 Гц. Методика направлена на определение уровня дискомфортного состояния.

Исследование выполняется в звукоизолированном помещении. С помощью наушников или внутриушных телефонов пациенту передается сигнал конкретной тональности. Если человек слышит его – нажимает специальную кнопку. При отсутствии реакции со стороны пациента врач повышает тональность. Так определяется минимальное значение. Максимум восприятия определяется аналогично. Пациент отпускает кнопку, когда уровень сигнала превышает предел слышимости. Результаты исследования фиксируются на аудиограмме.

Надпороговая аудиометрия

Если у пациента уже выявлена глухота, определить причину патологии и место повреждения слуховых органов очень непросто. В таких случаях проводится надпороговая аудиометрия.

Пациент надевает наушники, в которые подается звуковой сигнал частотностью на 20 дБ выше слухового порога. Постепенно интенсивность звука увеличивается. При этом пациент описывает все ощущения, а врач определяет их правильность (соответствие реальности).

Особенности проведения детской аудиометрии

Определить нарушения остроты слуха у детей достаточно сложно. Малыши часто просто не способны определить наличие у себя какой-либо проблемы и сообщить о ней родителям. Кроме того, работать с детьми сложнее, чем со взрослыми. Часто просто невозможно удержать внимание малыша. Кроме того, дети быстро устают, не способны сконцентрироваться. Все это сказывается на результатах аудиометрии.

Аудиологический осмотр младенцев, например, проводится по четкой схеме. Первый прием сурдолога может осуществляться уже на 3-4 день жизни. Сначала врач проводит наружный осмотр. При необходимости применяется методика тампанометрии. Она позволяет обследовать среднее ухо и барабанную перепонку с использованием специального зонда, воспроизводящего серию частот с конкретными показателями. По результатам такой диагностики выявляют некоторые патологии развития и наличие воспалительных и инфекционных заболеваний. Следующим этапом обследования является регистрация и анализ отоакустической эмиссии. Такая диагностика строится на способности слухового аппарата человека генерировать ответные импульсы на звуковые воздействия.

Диагностика детей в возрасте 3-5 лет обычно проводится в игровой форме. Основой методики аудиометрии в этом случае становится возможность быстрой выработки условного рефлекса (двигательного) в ответ на звуковой раздражитель. В момент появления звука (который подается с разной частотой в наушники) ребенок просто совершает определенное движение. Звуковая слышимость определяется по отдельности для каждого уха.

Обследование детей старшего возраста осуществляется по стандартным схемам аудиометрии так же, как у взрослых.

Преимущества проведения процедуры в МЕДСИ

Опытные врачи. Наши сурдологи владеют всеми методиками аудиометрии. Они могут провести обследование как взрослых, так и детей
Быстрая интерпретация результатов. Выводы о состоянии своего слуха пациент может получить сразу же после аудиометрии
Комфортные условия. Аудиометрия в Москве в наших клиниках проводится в современных кабинетах. Врачи внимательно относятся к пациентам, прислушиваются ко всем жалобам и просьбам
Современная аппаратура. Для аудиометрии врачи клиник используют инновационные установки, позволяющие выявить патологию
Возможности для терапии. При необходимости врачи могут быстро назначить адекватное лечение выявленных патологий

Если вы хотите пройти аудиометрию или проконсультироваться с врачом-сурдологом, позвоните по телефону

Методика речевой аудиометрии и речевая аудиограмма в норме

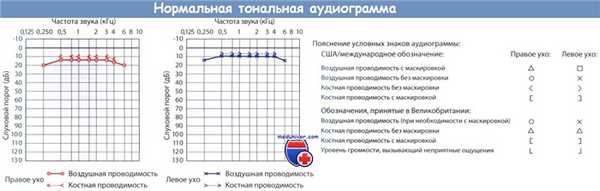

Методика тональной аудиометрии и тональная аудиограмма в норме

Аудиометр представляет собой электрический генератор тонов, применяющийся для определения слухового порога для чистых тонов, т.е. тонов без гармоник в диапазоне частот 125-12000 Гц.

Слуховой порог определяют как для воздушной, так и для костной проводимости по децибельной шкале. Нормальный слуховой порог показывается прямой линией на уровне 0 дБ. Степень потери слуха измеряют в децибелах относительно этого порога для всех частот и отражают на аудиограмме.

Децибел является относительной величиной, характеризующей отношение одного звукового давления к другому. Пороговая частота звука, при которой он воспринимается человеческим ухом, равна 1000 Гц и считается референтной. Звуковое давление, которое необходимо, для того чтобы человек услышал звук при пороговой частоте 1000 Гц, равно 20 мкПа (2-10-4 мкбар). Это среднее значение для молодого человека с нормальным слухом, которое является референтной точкой при физиологическом измерении слуха в абсолютных значениях в децибелах (уровень звукового давления).

Определение относительного слухового порога для чистых тонов является более простым методом оценки порога слухового восприятия. Референтной точкой в этом случае является не абсолютное значение звукового давления, а просто порог слышимости, выраженный в децибелах, что делает возможным использование системы координате горизонтальной нулевой линией. Кривая абсолютного слухового порога по сравнению с кривой относительного слухового порога изогнута.

Это объясняется тем, что при звуке высокой и низкой тональности необходимо более высокое звуковое давление, для того чтобы восприятие вблизи пороговых значений частоты было таким же, как в частотном диапазоне вблизи 1000 Гц.

Нарушение проведения звука можно выявить, определяя разницу между слуховым порогом при воздушном и костном проведении, как при выполнении проб с камертоном.

1. Свойства звука:
а) Звук - вибрация молекул упругой среды, распространяющаяся в виде волны (в воздухе, воде, кости и других средах).
б) Скорость звука - 340 м/с в воздушной среде, 1400 м/с в воде.
в) Звуковое давление (Па) - переменное избыточное давление, которое испытывает препятствие, помещенное в звуковое поле. Представляет собой функцию времени в любой произвольной точке и измеряется в паскалях (Па).
г) Единица массы - старая единица: микробар (мкбар), дин/см2. В системе СИ абсолютное звуковое давление измеряют в паскалях: 1 Па = 1 Н/м2 = 10 мкбар.

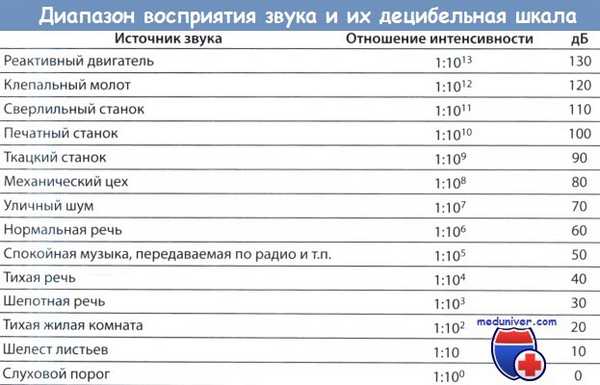

2. Слух или динамический диапазон и уровень звукового давления:
а) Диапазон восприятия звука (0 дБ) - нижняя граница, т.е. слуховой порог при 1000 Гц, равна 20 мкПа
б) Диапазон восприятия звука (120 дБ) - верхняя граница, или болевой порог, составляет 20 Па
в) Уровень звукового давления - единицей измерения является децибел. Это логарифмическая единица, которую рассчитывают следующим образом: уровень давления = 20log10(р/р0) дБ, где р - измеренное звуковое давление, а р0 - референтное звуковое давление при 20 мкПа.

3. Интенсивность, уровень громкости и громкость звука:
а) Шкала интенсивности звука - это определяемая в децибелах шкала, основанная на квадрате значения амплитуды тона, а не на субъективной оценке громкости тона.
б) Уровень громкости - измеряют в фонах, являющихся логарифмической единицей. Тон субъективно сравнивается с референтным звуком с частотой 1000 Гц. Звуковое давление референтного тона настраивают таким образом, чтобы определяемый тон и референтный тон имели одинаковую громкость. Результат, полученный в децибелах, выражают в фонах. Звук с уровнем громкости 50 фон вызывает такое же ощущение громкости, как и тон с частотой 1000 Гц и звуковым давлением 50 дБ.
в) Громкость - измеряется в сонах. Это единица измерения, определяемая по линейной шкале, отражающей субъективное сравнение с измеренным значением. Громкость определяемого тона сравнивают с референтным тоном, имеющим частоту 1000 Гц и звуковое давление 40 дБ.
г) Изофонные кривые - это кривые звука такой же громкости, измеренной в фонах, но другой частоты (в Гц) и уровня звукового давления (дБ).
д) Слуховой диапазон - диапазон между слуховым порогом в 4 фона и болевым порогом, соответствующим 130 фонам.

5. Импеданс:
а) Акустический импеданс - сопротивление потоку звукового давления при прохождении звука через среду, пропорциональное таким параметрам вибрирующей системы, как: - масса - сопротивление - упругость.
б) Сопротивление - фрикционное сопротивление суставов, связок и мышц звукопроводящего аппарата.
в) Реактивное акустическое сопротивление - мнимая часть акустического сопротивления, обусловленная жесткостью и массой вибрирующей системы.
г) Податливость - подвижность барабанной перепонки.

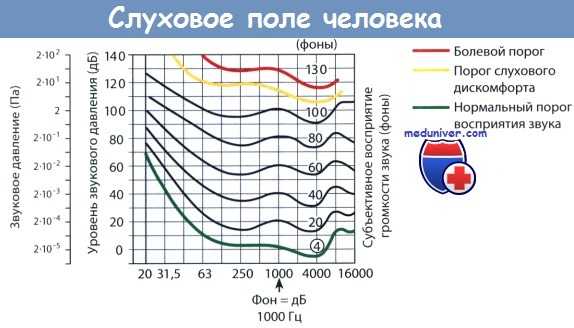

Слуховое поле человека.
На координатной сетке показаны звуковое давление, выраженное в паскалях (Па),
уровень звукового давления в децибелах (дБ) и громкость звука в фонах в пределах частотного диапазона (Гц) восприятия человеческим ухом.
На оси абсцисс отражена частота звука, на оси ординат - уровень звукового давления и громкость в децибелах и фонах соответственно.
Кривые этих двух параметров совпадают лишь при частоте звука 1000 Гц, а выше и ниже этой частоты кривые расходятся.

Редактор: Искандер Милевски. Дата обновления публикации: 18.3.2021

Речевая аудиометрия является составной частью аудиометрического исследования. Способность слышать и понимать речь более важна для общения, чем способность слышать чистые тоны. Поэтому речевая аудиометрия имеет как диагностическое, так и лечебное значение. Для понимания результатов необходимо знать частотную характеристику речи.

На рисунке показана пороговая тональная аудиометрия для мужского (частота 125 Гц) и женского (частота 250 Гц) голоса.

Громкость речи воспринимается как акустическое изображение, частота которого колеблется от 100 до 8000 Гц. Тугоухость, характеризующуюся нарушением понимания речи, оценивают с помощью пробы с двусложными словами, а для суждения о максимальной дискриминации в пробу включают также односложные слова.

Речевую аудиометрию выполняют не так, как исследование разговорной речи, при котором постепенно увеличивают расстояние между пациентом и источником звука, а путем изменения громкости в децибелах, т.е. при уровне звукового давления речи более 20 мкПа.

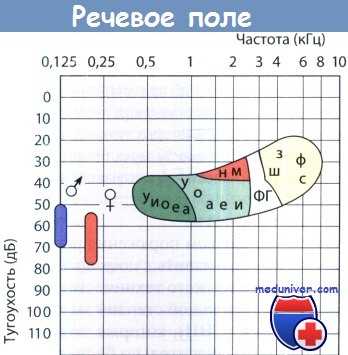

Речевое поле.
Основная частота звука для мужчин равна 125 Гц, для женщин - 250 Гц.
Гласные звуки образуются в диапазоне частот 500-4000 Гц и в нормальной разговорной речи выговариваются громче согласных на 10-20 дБ.
Некоторым согласным соответствует более высокая частота («с», «т»), поэтому они не воспринимаются пациентами с тугоухостью на высокие частоты.
Звук «е» произносить как в слове «день», звук «а» - как в слове «дар».
Область, закрашенная темно-зеленым цветом, соответствует первому форманту,
зеленая область - второму форманту, светло-зеленая область - форманту громкоговорителя (ФГ),
красная область - резонансу в полости носа.

Звучащую речь записывают на диск и транслируют исследуемому через наушники или с помощью громкоговорителя с различной громкостью. Затем определяют количество чисел, слов или предложений, правильно понятых пациентом при каждом уровне громкости, выраженное в процентах.

Зависимость понимания речи от ее громкости исследуется с помощью речевой аудиометрии. При стандартизированной пробе (например, при фрейбургской речевой пробе) сначала озвучиваются многосложные числительные. Эта проба позволяет быстро и ориентировочно оценить степень снижения слуха.

Человек с нормальным слухом понимает 50% числительных, произнесенных с громкостью 18,5 дБ. Этот показатель нормы используют для оценки степени снижения слуха. Исследуют также способность пациента понимать односложные слова. Эти слова значительно труднее понять, чем многосложные числительные.

Цель исследования при произнесении односложных слов состоит в том, чтобы оценить в процентном отношении понимание и довести его, если это возможного 100% путем увеличения громкости. В норме понимание односложных слов при уровне громкости 65 дБ (а при благоприятных условиях - и при 50 дБ) достигает 100%, в то время как добиться 100% понимания речи при уровне громкости менее 50 дБ невозможно даже у пациентов с нормальным слухом.

Речевая аудиометрия позволяет дать количественную оценку слуха. Речевая аудиограмма показывает в процентном отношении количество слогов, слов или предложений, которые пациент правильно расслышал в каждой опытной серии. Результат аудиометрии зависит не только от слуха, но и от когнитивных функций, таких как память, понимание речи и моторная речь.

Результат исследования зависит также от того, озвучиваются ли слоги, слова и предложения на родном языке пациента и каков его словарный запас.

Речевую аудиометрию выполняют с помощью унифицированного теста, используя многосложные числительные и односложные слова:

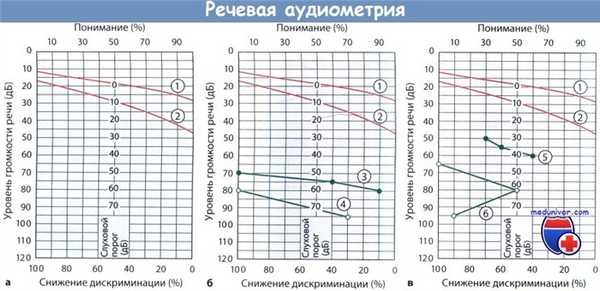

а - Пациенты с нормальным слухом понимают 50% слышимых ими числительных при уровне громкости 18,5 дБ и 100% - при уровне громкости 30дБ (1).
Понимание односложных слов (2), произносимых при уровне громкости 30 дБ, составляет 50%, а при 50 дБ - 100%.
б - У пациентов с кондуктивной тугоухостью график зависимости разборчивости от уровня громкости (3) смещен в сторону более высокого уровня громкости, но при достаточно высоких уровнях громкости понимание речи достигает 100% (4).
в - Нейросенсорная тугоухость приводит к уплощению кривых зависимости разборчивости от уровня громкости при произнесении односложных слов (5).
Снижение понимания речи, а также смещение разборчивости к более высокому уровню громкости говорит о нарушении обработки речи, например вследствие поражения улитки или неврологических нарушений (6).

Сравнение тональной и речевой аудиограмм

Расхождение результатов тональной и речевой аудиометрии в основном наблюдается при поражении ретрокохлеарной части слухового анализатора. В этом случае пациенты слышат разговорную речь гораздо хуже, чем тональные стимулы. Патофизиологические основы такого нарушения слуха описаны в отдельных статьях на сайте (рекомендуем пользоваться формой поиска на главной странице сайта).

Диагностика центрального нарушения слуха основывается на результате проб для оценки понимания речи. Классические методы оценки слуха в этих случаях неинформативны из-за феномена избыточности. Он характеризует запас прочности слуховых путей, которые участвуют в передаче и анализе миллиардов единиц информации, в то время как для распознавания и расшифровки акустической информации необходимо лишь 100 единиц.

Нарушение способности ЦНС к суммации и интегрированию информации можно выявить с трудом - например, искажая речь путем отфильтровывания ее высокочастотного компонента и вставления периодических речевых стимулов или бинаурального засорения речи тест-словами и уменьшения содержания нормальной речи до минимума (дихотическая речевая проба Фельдмана).

P.S. Речевая аудиометрия играет неоценимую роль в обследовании и лечении больных с нарушением слуха. Она позволяет:
• Оценить резидуальное восприятие речи, что дает возможность прогнозировать улучшение слуха в результате его коррекции. Кроме того, аудиометрия позволяет уточнить, в какой степени утрачена дискриминация звуков, и измерить порог слухового дискомфорта.
• Определить показания к использованию слуховых аппаратов или к выполнению слухоулучшающей операции.
• Исследовать интегративную деятельность центров слуха в головном мозге и диагностировать центральное нарушение слуха.
• Уточнить степень нарушения восприятия речи и связанного с этим ограничения трудоспособности, с тем чтобы определить размер пособия.

- Вернуться в оглавление раздела "отоларингология"

«Проект: Аудиология» - сборник научно-практических материалов для профессионалов в области аудиологии и слухопротезирования, включающий материалы конференций, статьи по кохлеарной имплантации, отоневрологии и законодательные акты по сурдологии.

Бобошко М.Ю.

Звуки речи являются для человека не только сложными акустическими сигналами, но и знаковым информационным кодом, который обрабатывается слуховым анализатором. Именно речь играет важнейшую роль в социальной жизни человека. В этой связи установление нарушений ее восприятия и различения занимает существенное место в экспертизе и диагностике слуховых расстройств различного происхождения.

Методика, позволяющая производить количественную оценку речевого слуха путем определения разборчивости речи при различной ее интенсивности, получила название речевой аудиометрии. В качестве тестирующих сигналов при речевой аудиометрии используются логотомы, слоги, слова или фразы – стимулы, представляющие собой сложное сочетание быстро сменяющихся звуков различной частоты и силы. Известен феномен тонально-речевой диссоциации (синдром фонемической регрессии), когда при относительно сохранном тональном слухе резко нарушается разборчивость речи – в этих случаях речевая аудиометрия является необходимым методом аудиологического обследования. Обязательным следует считать использование речевой аудиометрии при выборе способа коррекции слуха и оценке эффективности слухопротезирования, в том числе – кохлеарной имплантации. Некоторые варианты речевого тестирования с успехом применяются для диагностики уровня поражения слуховой системы и выявления центральных слуховых расстройств. Б.М. Сагалович (1978) считал речевую аудиометрию «основным и важнейшим тестом выявления социальной адекватности слуховой функции, решения задач профпатологии и слуховой экспертизы, углубления и совершенствования аудиологической диагностики, развития вопросов слухопротезирования, выработки обоснованных показаний и оценки эффективности хирургического лечения тугоухости, а также реабилитации страдающих тугоухостью лиц». Слова эти и в наши дни не потеряли своей актуальности.

Несмотря на обширные показания к применению речевой аудиометрии, до настоящего времени она используется не во всех учреждениях сурдологического профиля. Многие специалисты считают речевую аудиометрию сложной, трудоемкой методикой, отнимающей немало сил и времени у врача и пациента. Одна из задач, поставленных автором при написании данного пособия – развеять это предубеждение и показать, что при современном техническом обеспечении речевая аудиометрия стала простой и доступной процедурой. Эта методика функциональна и хорошо переносится пациентами. В монографии обобщен многолетний опыт использования разных вариантов речевой аудиометрии в лаборатории слуха и речи НИЦ СПбГМУ им. акад. И.П. Павлова.

Основы психофизиологии речевых процессов

Толковый словарь русского языка дает несколько определений слова «речь»: способность говорить, говорение; разновидность или стиль языка (устная и письменная речь, разговорная речь, стихотворная речь); звучащий язык и другие (Ожегов С.И., Шведова Н.Ю., 1992). С точки зрения психологии речь – один из видов коммуникативной деятельности человека, подразумевающий использование средств языка для общения. Благодаря речи психология и опыт одного человека становятся доступными другим людям, обогащают их, способствуют их развитию, причем в гораздо большей степени, чем это может позволить наблюдение и другие процессы неречевого познания: восприятие, внимание, воображение, память и мышление.

Различают три главных звена механизма речи: восприятие речи, ее продуцирование и центральное звено, называемое «внутренней речью». Таким образом, речь является сложным психофизиологическим процессом, основанным на работе различных анализаторов: слухового, зрительного, тактильного и двигательного.

С точки зрения акустики речевые сигналы – это совокупность элементов акустической энергии с быстро меняющимися амплитудами и частотами. Волновой сигнал гласных звуков более прост по сравнению с формой согласного звука, так как отличается значительной степенью периодичности. Частотный спектр гласных звуков неравномерный и, как правило, имеет подъемы, называемые формантами. Спектры согласных звуков таких подъемов почти не имеют (Базаров В.Г. и соавт., 1984). Звуковые единицы, из которых состоят слова, называются фонемами. Изменение последовательности или количества фонем ведет к изменению слова (Чистович Л.А., 1972). Каждому языку присуще определенное число звуковых единиц. В русском языке 35 согласных и 6 гласных фонем1, в немецком – 24 согласных и 15 гласных фонем, в английском – 33 согласных дифтонгов и 12 гласных фонем (Зиндер Л.Р., 1956). Каждая фонема имеет свой частотный спектр и длительность, которые зависят не только от самой фонемы, но и от того, какой звук предшествует или следует за ней.

Как показывают результаты многочисленных исследований, распознавание речи, по-видимому, осуществляется в два этапа. Сначала речевой сигнал преобразуется в последовательность дискретных элементов, представленных цепочкой символов-фонем (по принципу детекторного кодирования). На втором этапе происходит перевод фонем в языковую единицу (Вартанян И.А., 1978; Базаров В.Г. и соавт., 1984). При этом механизм формирования фонетического образа слова и его опознания до конца не ясен.

Еще в начале ХХ века И.П. Павлов, введя понятие о второй сигнальной системе, отметил особенности высшей нервной деятельности человека, существенно отличающие его от животных. Функцией второй сигнальной системы является, прежде всего, способность человека к анализу и синтезу обобщенных речевых сигналов, которая наиболее тесно связана с развитием фонематического слуха, т.е. слуха, обеспечивающего восприятие и понимание фонем данного языка. Как известно, волокна проводящих путей слухового анализатора оканчиваются в поперечной височной извилине (извилине Гешля), которая является первичной (проекционной) слуховой зоной коры. Как и для всех уровней слуховой системы, для коркового отдела слухового анализатора характерна достаточно строгая тонотопическая организация: во внутренних (медиальных) отделах извилины Гешля оканчиваются волокна, несущие импульсы от высоких, а в наружных (латеральных) отделах извилины Гешля – волокна, несущие импульсы от низких тонов. За счет перекрестов волокон «слухового пути» в слуховой зоне коры и медиального коленчатого тела лучше представлено ухо противоположной стороны. Поэтому поражение извилины Гешля одного полушария, как правило, ведет лишь к частичному снижению слуха на противоположное ухо. Интересные результаты были получены А.В. Бару, Г.В. Гершуни2, И.М. Тонконоговым (1964), которые обнаружили, что поражение коры височной области, не сказываясь отчетливо на порогах восприятия длительных тонов, приводит к ухудшению восприимчивости ультракоротких звуков (от 1 до 5 мсек), проявляющемуся на противоположном ухе. Этот факт заставляет думать, что роль слуховой коры заключается не только в том, чтобы принимать звуковые сигналы от периферического рецептора, но и в том, чтобы стабилизировать эти сигналы, позволяя человеку учитывать и их более короткие компоненты. Возбуждения, дошедшие до извилины Гешля, передаются дальше на аппараты внешних (конвекситальных) отделов височной коры (поле 22 Бродмана), которые являются вторичной слуховой зоной. Преобладание нейронов II и III слоев, которым отличается эта зона, а также ее связи с другими (двигательными) отделами коры делают из вторичной слуховой зоны важнейший аппарат, позволяющий осуществлять восприятие речи (Лурия А.Р., 2004).

Основную роль в распознавании речевых сигналов отводят слухоречевому центру Вернике, расположенному в задней трети верхней височной извилины левого полушария и обеспечивающему возможность слышать и понимать чужую речь. Другим центральным органом речи является речедвигательный центр Брока, который у лиц с доминированием речи по левому полушарию находится в нижних отделах третьей лобной извилины левого полушария и обеспечивает моторную организацию речи, т.е. возможность говорить.

К настоящему времени доказаны различия между двумя полушариями мозга в обеспечении речевой деятельности, в том числе, на основании морфологических исследований. Так, установлено, что длина и ориентация сильвиевой борозды в правом и левом полушариях разная, а ее задняя часть, образующая зону Вернике, у взрослого праворукого человека в левом полушарии в семь раз больше, чем в правом.

Речевые функции у правшей локализованы преимущественно в левом полушарии. Около 70% леворуких также имеют речевые зоны в левом полушарии, примерно у 15% речь контролируется правым полушарием, и у 15% полушария не имеют четкой функциональной специализации по речи. Предполагается существование генетически запрограммированных морфофункциональных комплексов, локализованных в левом полушарии и обеспечивающих переработку быстрой последовательности дискретных единиц информации, из которых складывается речь. Однако, в отличие от правого полушария, левое не различает интонации речи и модуляции голоса, нечувствительно к музыке как к источнику эстетических переживаний и плохо справляется с распознаванием сложных образов, не поддающихся разложению на составные элементы. Со всеми этими видами деятельности успешно справляется правое полушарие (Марютина Т.М., Кондаков И.М., 2003).

Как расшифровать аудиограмму — подробное руководство от врача

Сегодня мы разбираемся, как расшифровать аудиограмму. В этом нам помогает Светлана Леонидовна Коваленко — врач высшей квалификационной категории, главный детский сурдолог-оториноларинголог Краснодара, кандидат медицинских наук.

Краткое изложение

Статья получилось большой и подробной — чтобы понять, как расшифровать аудиограмму, надо сначала познакомиться с основными терминами аудиометрии и разобрать примеры. Если у вас нет времени долго читать и разбираться в деталях, в карточке ниже — краткое изложение статьи.

Аудиограмма — график слуховых ощущений пациента. Она помогает диагностировать нарушения слуха. На аудиограмме две оси: горизонтальная — частота (количество звуковых колебаний в секунду, выражается в герцах) и вертикальная — интенсивность звука (относительная величина, выражается в децибелах). На аудиограмме отмечается костная проводимость (звук, который в виде вибраций доходит до внутреннего уха через кости черепа) и воздушная проводимость (звук, который достигает внутреннего уха обычным путём — через наружное и среднее ухо).

При аудиометрии пациенту подают сигнал разной частоты и интенсивности и отмечают точками величину минимального звука, который слышат пациент. Каждая точка показывает минимальную интенсивность звука, при которой пациент слышит на конкретной частоте. Соединив точки, получаем график, а точнее, два — один для костного звукопроведения, другой — для воздушного.

Норма слуха — когда графики лежат в диапазоне от 0 до 25 дБ. Разница между графиком костного и воздушного звукопроведения называется костно-воздушным интервалом. Если график костного звукопроведения в норме, а график воздушного лежит ниже нормы (присутстувет костно-воздушный интервал), это показатель кондуктивной тугоухости. Если график костного звукопроведения повторяет график воздушного, и оба лежат ниже нормального диапазона, это говорит о сенсоневральной тугоухости. Если чётко определяется костно-воздушный интервал, и при этом оба графика показывают нарушения, значит, тугоухость смешанная.

Основные понятия аудиометрии

Чтобы понять, как расшифровать аудиограмму, сначала остановимся на некоторых терминах и самой методике аудиометрии.

У звука две основные физические характеристики: интенсивность и частота.

Интенсивность звука определяется силой звукового давления, которое у человека весьма вариабельно. Поэтому для удобства принято пользоваться относительными величинами, такими как децибелы (дБ) — это десятичная шкала логарифмов.

Частоту тона оценивают количеством звуковых колебаний в секунду и выражают в герцах (Гц). Условно диапазон звуковых частот делят на низкие — ниже 500Гц, средние (речевые) 500−4000Гц и высокие — 4000Гц и выше.

Аудиометрия — это измерение остроты слуха. Эта методика субъективна и требует обратной связи с пациентом. Исследующий (тот, кто проводит исследование) при помощи аудиометра подаёт сигнал, а исследуемый (слух которого исследуют) даёт знать, слышит он этот звук или нет. Чаще всего для этого он нажимает на кнопку, реже — поднимает руку или кивает, а дети складывают игрушки в корзину.

Существуют различные виды аудиометрии: тональная пороговая, надпороговая и речевая. На практике наиболее часто применяется тональная пороговая аудиометрия, которая определяет минимальный порог слуха (самый тихий звук, который слышит человек, измеряемый в децибелах (дБ)) на различных частотах (как правило, в диапазоне 125Гц — 8000 Гц, реже до 12 500 и даже до 20 000 Гц). Эти данные отмечаются на специальном бланке.

Аудиограмма — график слуховых ощущений пациента. Эти ощущения могут зависеть как от самого человека, его общего состояния, артериального и внутричерепного давления, настроения , так и от внешних факторов — атмосферных явлений, шума в помещении, отвлекающих моментов

Как строится график аудиограммы

Для каждого уха раздельно измеряют воздушную проводимость (через наушники) и костную проводимость (через костный вибратор, который располагают позади уха).

Воздушная проводимость — это непосредственно слух пациента, а костная проводимость — слух человека, исключая звукопроводящую систему (наружное и среднее ухо), её ещё называют запасом улитки (внутреннего уха).

Костная проводимость обусловлена тем, что кости черепа улавливают звуковые вибрации, которые поступают ко внутреннему уху. Таким образом, если имеется препятствие в наружном и среднем ухе (любые патологические состояния), то звуковая волна достигает улитки благодаря костной проводимости.

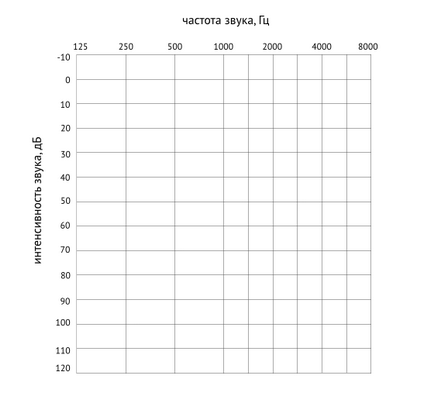

Бланк аудиограммы

На бланке аудиограммы чаще всего правое и левое ухо изображены раздельно и подписаны (чаще всего правое ухо слева, а левое ухо справа), как на рисунках 2 и 3. Иногда оба уха отмечаются на одном бланке, их различают либо цветом (правое ухо всегда красным, а левое — синим), либо символами (правое кругом или квадратом (0---0---0), а левое — крестом (х---х---х)). Воздушную проводимость всегда отмечают сплошной линией, а костную — прерывистой.

По вертикали отмечают уровень слуха (интенсивность стимула) в децибелах (дБ) с шагом в 5 или 10 дБ, сверху вниз, начиная от −5 или −10, а заканчивая 100 дБ, реже 110 дБ, 120 дБ. По горизонтали отмечаются частоты, слева направо, начиная от 125 Гц, далее 250 Гц, 500Гц, 1000Гц (1кГц), 2000Гц (2кГц), 4000Гц (4кГц), 6000Гц (6кГц), 8000Гц (8кГц) , могут быть некоторые вариации. На каждой частоте отмечается уровень слуха в децибелах, потом точки соединяют, получается график. Чем выше график, тем лучше слух.

Как расшифровать аудиограмму

При обследовании больного в первую очередь необходимо определить топику (уровень) поражения и степень слуховых нарушений. Правильно выполненная аудиометрия даёт ответ на оба этих вопроса.

Патология слуха может быть на уровне проведения звуковой волны (за этот механизм отвечает наружное и среднее ухо), такую тугоухость называют проводниковой или кондуктивной; на уровне внутреннего уха (рецепторный аппарат улитки), данная тугоухость является сенсоневральной (нейросенсорной), иногда бывает сочетанное поражение, такую тугоухость называют смешанной. Крайне редко встречаются нарушения на уровне слуховых проводящих путей и коры головного мозга, тогда говорят о ретрокохлеарной тугоухости.

Аудиограммы (графики) могут быть восходящими (чаще всего при кондуктивной тугоухости), нисходящими (чаще при сенсоневральной тугоухости), горизонтальными (плоскими), а также иной конфигурации. Пространство между графиком костной проводимости и графиком воздушной — это костно-воздушный интервал. По нему определяют, с каким видом тугоухости мы имеем дело: нейросенсорной, кондуктивной или смешанной.

Если график аудиограммы лежит в диапазоне от 0 до 25 дБ по всем исследуемым частотам, то считается, что у человека нормальный слух. Если график аудиограммы спускается ниже, то это патология. Тяжесть патологии определяется степенью тугоухости. Существуют различные расчёты степени тугоухости. Однако наиболее широкое распространение получила международная классификация тугоухости, по которой рассчитывается среднеарифметическая потеря слуха на 4 основных частотах (наиболее важных для восприятия речи): 500 Гц, 1000 Гц, 2000 Гц и 4000 Гц.

1 степень тугоухости — нарушение в пределах 26−40 дБ,
2 степень — нарушение в диапазоне 41−55 дБ,
3 степень — нарушение 56−70 дБ,
4 степень — 71−90 дБ и свыше 91 дБ — зона глухоты.

1 степень определяется как лёгкая, 2 — среднетяжёлая, 3 и 4 — тяжёлая, а глухота — крайне тяжёлая.

Если костное звукопроведение в норме (0−25дБ), а воздушное проведение нарушено, это показатель кондуктивной тугоухости . В случаях, когда нарушено и костное, и воздушное звукопроведение, но есть костно-воздушный интервал, у пациента смешанный тип тугоухости (нарушения и в среднем и во внутреннем ухе). Если костное звукопроведение повторяет воздушное, то это сенсоневральная тугоухость . Однако при определении костной звукопроводимости необходимо помнить, что низкие частоты (125Гц, 250Гц) дают эффект вибрации и исследуемый может принимать это ощущение за слуховое. Поэтому нужно критически относиться к костно-воздушному интервалу на данных частотах, особенно при тяжёлых степенях тугоухости (3−4 степени и глухоте).

Кондуктивная тугоухость редко бывает тяжелой степени, чаще 1−2 степень тугоухости. Исключения составляют хронические воспалительные заболевания среднего уха, после хирургических вмешательствах на среднем ухе , врожденные аномалии развития наружного и среднего уха (микроотии, атрезии наружных слуховых проходов ), а также при отосклерозе.

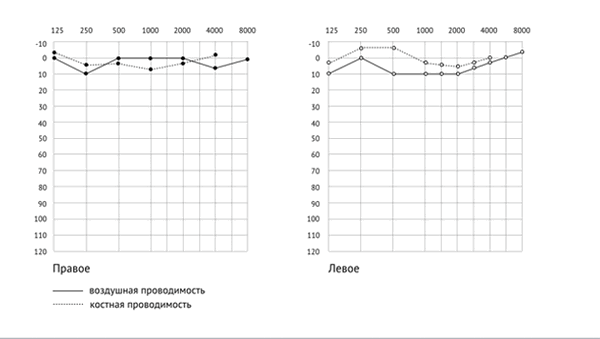

Рисунок 1 — пример нормальной аудиограммы: воздушная и костная проводимость в пределах 25 дБ во всём диапазоне исследуемых частот с обеих сторон.

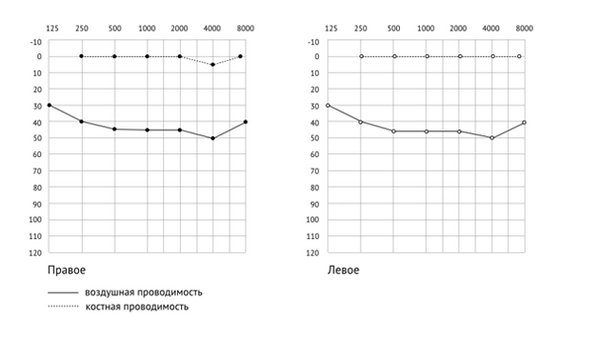

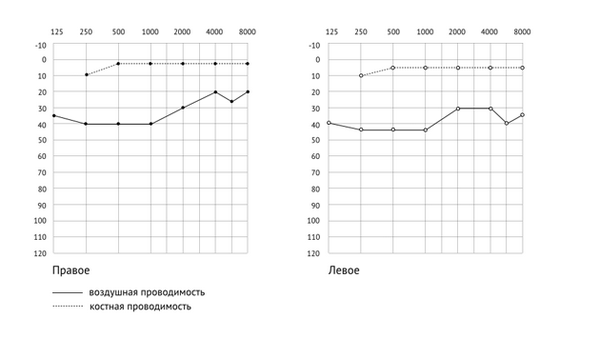

На рисунках 2 и 3 представлены типичные примеры кондуктивной тугоухости: костное звукопроведение в пределах нормы (0−25дБ), а воздушное нарушено, имеется костно-воздушный интервал.

Рис. 2. Аудиограмма пациента с двусторонней кондуктивной тугоухостью.

Чтобы рассчитать степень тугоухости, складываем 4 величины — интенсивность звука на 500, 1000, 2000 и 4000 Гц и делим на 4, чтобы получить среднее арифметическое. Получаем справа: на 500Гц — 40дБ, 1000Гц — 40 дБ, 2000Гц — 40 дБ, 4000Гц — 45дБ, в сумме — 165 дБ. Делим на 4, равно 41,25 дБ. Согласно международной классификации, это 2 степень тугоухости. Определяем тугоухость слева: 500Гц — 40дБ, 1000Гц —— 40 дБ, 2000Гц — 40 дБ, 4000Гц — 30дБ = 150, разделив на 4, получаем 37,5 дБ, что соответствует 1 степени тугоухости. По данной аудиограмме можно сделать следующее заключение: двусторонняя кондуктивная тугоухость справа 2 степени, слева 1 степени.

Рис. 3. Аудиограмма пациента с двусторонней кондуктивной тугоухостью.

Аналогичную операцию выполняем для рисунка 3. Степень тугоухости справа: 40+40+30+20=130; 130:4=32,5, 1 степень тугоухости. Слева соответственно: 45+45+40+20=150; 150:4=37,5, что также является 1 степенью. Таким образом, можно сделать следующее заключение: двусторонняя кондуктивная тугоухость 1 степени.

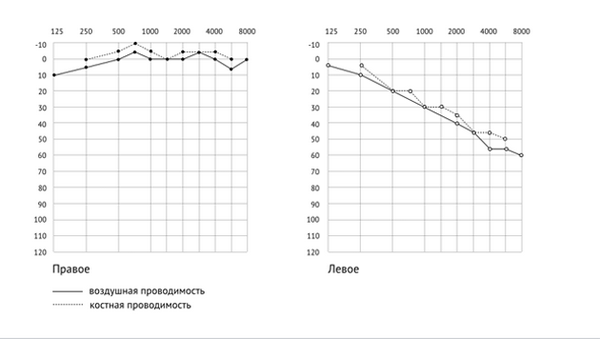

Примерами сенсоневральной тугоухости являются рисунки 4 и 5. На них видно, что костная проводимость повторяет воздушную. При этом на рисунке 4 слух на правом ухе в норме (в пределах 25 дБ), а слева имеется сенсоневральная тугоухость, с преимущественным поражением высоких частот.

Рис. 4. Аудиограмма пациента с сенсоневральной тугоухостью слева, правое ухо в норме.

Степень тугоухости рассчитываем для левого уха: 20+30+40+55=145; 145:4=36,25, что соответствует 1 степени тугоухости. Заключение: левосторонняя сенсоневральная тугоухость 1 степени.

Рис. 5. Аудиограмма пациента с двусторонней сенсоневральной тугоухостью.

Для данной аудиограммы показательным является отсутствие костного проведения слева. Это объясняется ограниченностью приборов (максимальная интенсивность костного вибратора 45−70 дБ). Рассчитываем степень тугоухости: справа: 20+25+40+50=135; 135:4=33,75, что соответствует 1 степени тугоухости; слева — 90+90+95+100=375; 375:4=93,75, что соответствует глухоте. Заключение: двусторонняя сенсоневральная тугоухость справа 1 степени, слева глухота.

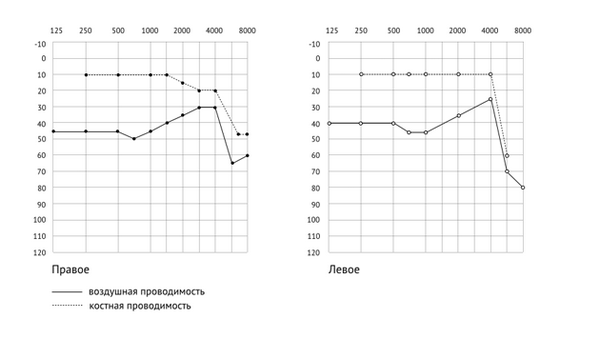

Аудиограмма при смешанной тугоухости отображена на рисунке 6.

Рисунок 6. Имеются нарушения как воздушного, так и костного звукопроведения. Чётко определяется костно-воздушный интервал.

Степень тугоухости рассчитываем согласно международной классификации, которая составляет для правого уха среднеарифметическое значение 31,25дБ, а для левого — 36,25дБ, что соответствует 1 степени тугоухости. Заключение: двусторонняя тугоухость 1 степени по смешанному типу.

Сделали аудиограмму. Что потом?

В заключении следует отметить, что аудиометрия не является единственным методом исследования слуха. Как правило, для установления окончательного диагноза необходимо комплексное аудиологическое исследование, которое помимо аудиометрии включает акустическую импедансометрию, отоакустическую эмиссию, слуховые вызванные потенциалы, исследование слуха при помощи шёпотной и разговорной речи. Также в ряде случаев аудиологическое обследование необходимо дополнять другими методами исследования, а также привлечением специалистов смежных специальностей.

После диагностики слуховых нарушений необходимо решать вопросы лечения, профилактики и реабилитации больных с тугоухостью.

Наиболее перспективно лечение при кондуктивной тугоухости. Выбор направления лечения: медикаментозного, физиотерапевтического или хирургического определяется лечащим врачом. В случае сенсоневральной тугоухости улучшение или восстановление слуха возможно только при острой её форме (при продолжительности тугоухости не более 1 месяца).

В случаях стойкой необратимой потери слуха врач определяет методы реабилитации: слухопротезирование или кохлеарную имплантацию. Такие пациенты должны не реже 2 раз в год наблюдаться у сурдолога, а с целью профилактики дальнейшего прогрессирования тугоухости получать курсы медикаментозного лечения.

Читайте также:
