Последовательная ЭКС предсердий и желудочков. ЭКС предсердий и желудочков с биоуправлением

Добавил пользователь Алексей Ф.
Обновлено: 21.12.2024

Annotation
Beneficial effect of P-synchronised cardiac pacing in patients with AV block and paroxysmal atrial tachyarrhythmias is shown. Protection mechanisms and theirs value during inadequately fast ventricular response during the paroxysms are described.

ВВЕДЕНИЕ

С началом применения синхронизированной с работой предсердий (Р-синхронизированной) двухкамерной кардиостимуляции возникла проблема предотвращения передачи через электронную схему кардиостимулятора (ПЭКС) неадекватно частого предсердного ритма при пароксизмах суправентрикулярных тахиаритмий.

Так, известно, что при длительном наблюдении за пациентами с двухкамерными ЭКС у 5-10% больных начинают регистрироваться пароксизмы ранее не выявленной фибрилляции предсердий (ФП) [1]. В «классических» моделях двухкамерных ПЭКС типа DDD и VDD существует несколько теоретических и не всегда корректных способов избежать ситуации, когда пароксизмы ФП или какой-либо предсердной тахикардии (ПНРТ) вызывают нефизиологическое увеличение частоты стимуляции желудочков сердца. В 90-ые годы производители ПЭКС предложили использовать для этих целей теоретически идеальную функцию переключения режимов стимуляции (automatic mode switching - AMS). Снабженные этой функцией ПЭКС осуществляют Р-синхронизированную стимуляцию на синусовом ритме (СР) и автоматически переключаются в однокамерный режим стимуляции при пароксизме предсердной тахиаритмии (точнее, в зависимости от модели в режимы DDI, DVI или VVI), предотвращая таким образом передачу частого и (или) нерегулярного предсердного ритма на желудочки.

Необходимость в таких ПЭКС в последние годы возросла в связи с быстрым развитием малотравматичных трансвенозных методов хирургического лечения ФП. Появление ПЭКС с функцией AMS расширило показания к операции радиочастотной абляции АВ соединения при пароксизмальной форме ФП. Использование таких систем стимуляции при создании искусственной АВ блокады позволяет, с одной стороны, сохранить клинически благоприятную ситуацию сохранения гемодинамического и хронотропного вклада предсердий в сердечную систолу в «межприступном» периоде, и с другой - физиологический «сенсорный» ритм желудочков в момент очередного пароксизма ФП.

В заключение краткого вступления следует остановиться на вопросе о целесообразности имплантации пациентам с АВ блокадой, сочетающейся с предсердными тахиаритмиями, не однокамерного ЭКС типа VVI(R), а двухкамерной системы кардиостимуляции.

Как показано многими авторами [2, 3, 4, 5, 6], однокамерная стимуляция желудочков, в сравнении с двухкамерной (или предсердной), снижает сердечный выброс, увеличивает конечный диастолический объем, ухудшает коронарный кровоток и, наконец, резко провоцирует развитие предсердных нарушений ритма (в первую очередь ФП). При этом ощутимо сокращается продолжительность жизни больных, главным образом за счет тромбоэмболических осложнений.

Таким образом, целесообразность как можно более длительного удержания пациентов с АВ блокадой на Р-синхронизированной стимуляции даже при наличии пароксизмальных форм предсердных тахиаритмий очевидна. В то же время, не менее очевидна и необходимость защиты пациента от неадекватно частого ритма желудочков во время пароксизмов тахиаритмии.

Цель данной публикации - рассмотреть возможности двухкамерных ПЭКС с функцией переключения режимов стимуляции и «классических» DDD-стимуляторов в предотвращении передачи на желудочки нефизиологично частых предсердных ритмов.

МАТЕРИАЛЫ И МЕТОДЫ

В отделении хирургии нарушений проводимости и ритма сердца института хирургии им. А.В.Вишневского РАМН (Московский городской центр ЭКС) амбулаторно наблюдаются 950 пациентов с различными типами ПЭКС. Из них, 263 больным (23%) имплантированы двухкамерные ЭКС в связи с АВ блокадой или СССУ с нарушением АВ проводимости. В лечении 166 больных (63%) были использованы «классические» двухкамерные ПЭКС (ЭКС-444 и Synchrony II-III, Pacesetter AB).

В 97 случаях имплантированы ПЭКС с функцией переключения режимов стимуляции (Trilogy DR+, Pacesetter AB). Кроме этого, за период 1997, 1998 г.г. в ходе операций радиочастотной абляции АВ-соединения, 14 пациентам с относительно редкими, но клинически тяжело протекающими пароксизмами ФП, были имплантированы ЭКС Trilogy DR+.

РЕЗУЛЬТАТЫ И ОБСУЖДЕНИЕ

Средний период наблюдения за больными составил 11,5±9,2 месяца. У 15 больных (9%) после операции имплантации ПЭКС возникли клинически значимые, резистентные к антиаритмической терапии (ААТ) предсердные тахисистолические нарушения ритма, которые потребовали постоянного перепрограммирования ПЭКС в однокамерный режим изолированной стимуляции желудочков. Значительно чаще, на период подбора ААТ или в иных диагностических целях, ПЭКС временно перепрограммировали в тот или иной режим стимуляции.

Возможности ПЭКС не оснащенных функцией ASM в предотвращении передачи частого предсердного ритма на желудочки, как было отмечено выше, ограничены и не всегда корректны в отношении поддержания физиологичного ритма сердечных сокращений.

Наиболее часто у пациентов с ПЭКС типа DDD нами использовалось ограничение верхнего частотного предела стимуляции желудочков (ВЧП). Ограничение частоты стимуляции позволяло осуществлять передачу (трекинг) через электронную схему физиологических частот стимуляции на синусовом ритме (СР) и блокировать передачу патологически частого предсердного ритма на уровне ВЧП во время пароксизма предсердной тахиаритмии (рис. 1а,1б).

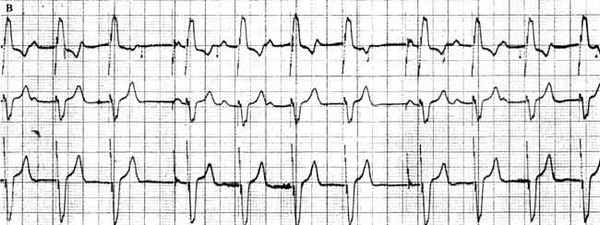

Рис. 1. а - Р-синхронизированная стимуляция на синусовом ритме;
б - ограничение передачи патологически частого предсердного ритма на уровне верхнего частотного предела (для сравнения приведена ЭКГ того же больного с отключением ЭКС);
в - возникновение феномена Венкебаха при физиологическом учащении синусового ритма во время физической нагрузки за счет малого верхнего частотного предела.

Как правило, устанавливались значения ВЧП в интервале 110-120 имп/мин., реже 90-100. Выбор частоты ВЧП у конкретного пациента представлял определенные трудности, обусловленные следующим противоречием. Во время физической или психо-эмоциональной нагрузки (особенно у физически активных пациентов) ВЧП ограничивает частоту трекинга физиологичной синусовой тахикардии.

На ЭКГ при этом возникает феномен Венкебаха на запрограммированной частоте (рис. 1,в). Увеличение значения ВЧП приведет во время приступа предсердной тахиаритмии к тахисистолии желудочков. Программирование значений ВЧП в интервалах 90-110 имп/мин. несколько сглаживало течение пароксизмов тахиаритмии у наших пациентов, однако естественно больные предъявляли жалобы на перебои в работе сердца. При этом вне «приступа» хронотропные возможности сердца были ограничены.

Клинически это проявлялось у ряда больных жалобами на дискомфорт, ощущениями нехватки воздуха и нерегулярного пульса при физической или эмоциональной нагрузке. Таким образом, использование даже низких значений ВЧП полностью не устраняло у больных клинических проявлений предсердной тахиаритмии, особенно если приступы возникали в покое и в ночное время.

В то же время, вне приступа тахиаритмии у части пациентов появлялись жалобы на одышку и перебои в работе сердца во время физической нагрузки. Последняя проблема до известной степени решена в ЭКС Synchrony II-III. В частотоадаптирующем режиме (DDDR) разработчиками предложена возможность независимого программирования двух различных ВЧП - указанного выше Р-синхронизированного и частотоадаптирующего.

Значения частотоадаптирующего ВЧП устанавливались у пациентов на 20-40 имп/мин выше значений Р-синхронизированного ВЧП. И во время физической нагрузки, когда частота СР «задавалась» сенсорным датчиком ПЭКС, у пациентов возникала периодика Венкебаха уже на больших частотах частотоадаптирующей ВЧП. Увеличение частоты передачи физиологического предсердного ритма, естественно, не происходило при психо-эмоциональных нагрузках.

В момент приступа тахиаритмии (вне физической нагрузки) ПЭКС блокировал частоту стимуляции желудочков на значениях Р-синхронизированной ВЧП, которые уже могли устанавливаться в интервале 80-90 имп/мин. Использование частотоадаптирующей ВЧП устраняло у части пациентов одышку и перебои в работе сердца во время физической нагрузки, однако жалобы на перебои в работе сердца, особенно в состоянии физического покоя при пароксизмах тахиаритмии по-прежнему беспокоили больных.

Другая возможность защиты пациента с двухкамерным ЭКС от тахисистолии желудочков во время пароксизма тахиаритмии - использование режима асинхронной стимуляции предсердий. В режиме DVI(R) стимулируются обе камеры, но воспринимаются только желудочковые сокращения. При отсутствии спонтанного желудочкового ритма обе камеры стимулируются с запрограммированной базовой или сенсорной частотой. Применение этого режима стимуляции у наших пациентов показало лучшие результаты, чем использование ВЧП, так как у больных отсутствовали ощущения пароксизмов тахиаритмии, а стимуляция желудочков во всех случаях была «ритмичной».

Как известно [7], использование у пациентов стимуляции в режиме DVI(R) провоцирует предсердные тахисистолические нарушения ритма. Потенциальная аритмогенность асинхронной стимуляции предсердий связана с тем, что нанесенные на предсердия стимулы, попадая в уязвимый период сердечного цикла, провоцируют наджелудочковые аритмии (рис. 2). В этом смысле более совершенным представляется режим DDI(R) [8], когда спонтанное возбуждение предсердий угнетает нанесение стимуляции на предсердия.

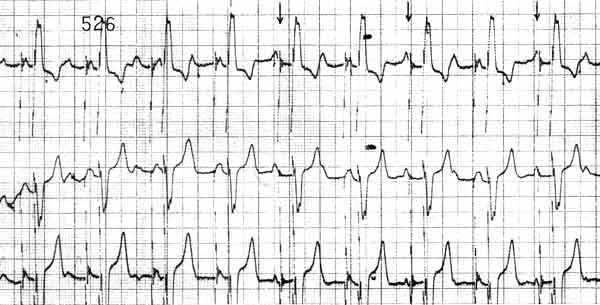

Рис. 2. Симуляция в режиме DDI при нормальном синусовом ритме. Отдельные предсердные стимулы (отмечены стрелкой) попадают в уязвимый период сердечного цикла.

В режиме DDI(R) осуществляется стимуляция и восприятие сигналов из обеих камер сердца, однако воспринятое предсердное сокращение ингибирует нанесение следующего стимула на предсердия и в то же время не влияет на стимуляцию желудочков. Режим DDI позволяет избегать конкуренции с собственной предсердной активностью.

Как и в режиме DVI, при «DDI»-стимуляции в отсутствии спонтанного ритма происходит последовательная двухкамерная стимуляция. Однако спонтанное предсердное сокращение, воспринятое в течение предсердного периода готовности, ингибирует нанесение стимула на предсердия и предотвращает тем самым конкуренцию собственного ритма и стимуляции.

Восприятие спонтанного предсердного сокращения не влияет на отсчет временных интервалов. При отсутствии спонтанной желудочковой активности, стимул на желудочки будет наноситься в конце интервала стимуляции. В режиме DDIR частота стимуляции возрастает при физической нагрузке в соответствии с подобранными параметрами сенсора. Однако и в этом режиме стимуляции больные предъявляли жалобы на ощущения неритмичного пульса в момент пароксизма предсердной тахиаритмии.

В ПЭКС Trilogy DR+ проблема предотвращения передачи через электронную схему ПЭКС неадекватно частого предсердного ритма решена посредством функции ASM. Необходимость в реализации этой функции возникла у 28 наших больных. У 14 пациентов, которым ЭКС Trilogy DR+ имплантирован в ходе операции радиочастотной абляции, функция была задействована в первые сутки после операции. И у 14 больных, которые были оперированы по поводу полной АВ блокады, функция ASM включена в сроки от 2-х недель до 3-х месяцев после имплантации ЭКС.

Это было связано с тем, что после операции у больных стали возникать ранее не диагностированные пароксизмы ФП или трепетания предсердий. Функция AMS обеспечивает автоматическое изменение режима стимуляции, когда частота спонтанного предсердного ритма достигает или превышает запрограммированную частоту распознавания предсердной тахиаритмии. Во время пароксизма тахикардии ПЭКС переключается в режим стимуляции, при котором прекращается предсердно-желудочковая синхронизация (режим DDI(R)) (рис. 3).

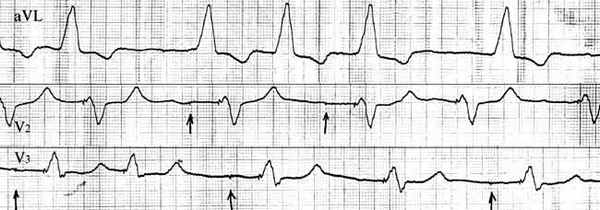

Рис. 3. Переключение кардиостимулятора в режим DDI при возникновении пароксизма трепетания предсердий.

Когда частота спонтанного предсердного ритма становится меньше ВЧП, возобновляется стимуляция в двухкамерном режиме. При использовании ЭКС с функцией ASM в двухкамерном режиме стимуляции, 25 пациентов (89%), не предъявляли каких либо жалоб на неритмичный пульс или ощущения пароксизмов наджелудочковой тахиаритмии. Они оценивали свое самочувствие как удовлетворительное или хорошее при выполнении физической нагрузки и в покое.

Однако, у трех больных (11%) в ранние послеоперационные сроки возникла необходимость в постоянном перепрограммировании ПЭКС в режим однокамерной стимуляции желудочков (VVIR). Это было сделано по следующим причинам. У двух пациентов возникли проблемы, связанные с детекцией стимулятором низкоамплитудных волн ФП. В ПЭКС установлена минимально возможная в данной модели чувствительность по предсердному каналу в 0,5 мВ. Тем не менее, несмотря на устойчивую синхронизацию ЭКС на СР (порог чувствительности по предсердному каналу был равен 1,5 мВ), при пароксизме ФП не происходило переключений в режим DDI и ПЭКС синхронизировались с отдельными высокоамплитудными волнами ФП (рис.4).

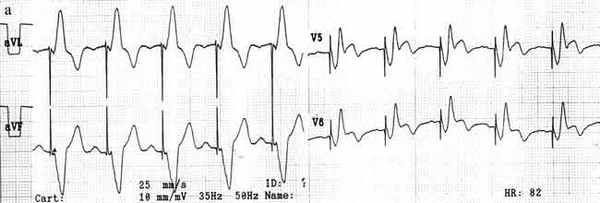

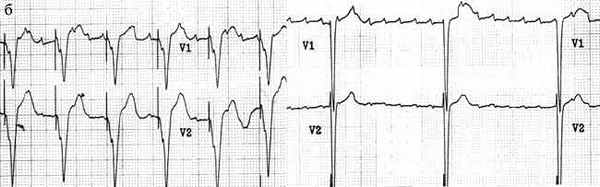

Рис. 4. ЭКГ б-го П. На фоне пароксизма фибрилляции ЭКС продолжает функционировать в режиме двухкамерной стимуляции, синхронизируясь с отдельными высокоамплитудными волнами фибрилляции предсердий. Стрелками указаны артефакты предсердных стимулов, когда синхронизация отсутствовала.

Клинически эта ситуация проявлялась ощущениями «более легкого» чем до операции пароксизма ФП. Оценивая свое самочувствие на различных режимах стимуляции, больные предпочли режим однокамерной. Еще один пациент предпочел однокамерный режим, так как тяжело переносил переключения режимов стимуляции, когда пароксизмы тахикардии возникали в покое. По нашему мнению, эта ситуация связана с особенностями работы функции ASM в использованной модели ПЭКС.

С момента возникновения пароксизма тахикардии до переключения в режим DDI(R) проходит 5-10 сек. В этот период частота стимуляции желудочков определяется верхним частотным пределом, который обычно программируется в интервале 110-130 имп/мин. (см. рис. 3). По истечении периода «детекции пароксизма тахикардии» ПЭКС автоматически переключается в режим «однокамерной» стимуляции.

В условиях физического покоя устанавливается базовая частота стимуляции (обычно 50-60 уд/мин.), то есть частота пульса скачкообразно уменьшается более чем в два раза. Пациент в покое при возникновении пароксизма тахикардии ощущал эпизоды частого нерегулярного пульса, продолжительность которого определялась периодом "детекции пароксизма тахикардии".

При выполнении больным физической нагрузки устанавливалась «сенсорная» частота стимуляции желудочков (в зависимости от уровня нагрузки сенсорная частота могла даже превышать частоту верхнего частотного предела), и при возникновении пароксизма тахикардии разница в частотах стимуляции желудочков была небольшой или отсутствовала. Клинически переключений режимов стимуляции больной практически не ощущал.

ВЫВОДЫ

1. Основным недостатком использования функции ограничения верхнего частотного предела при двухкамерной стимуляции является сохранение у пациентов нерегулярного желудочкового ритма. При этом «аритмичный пульс» возникает как во время приступов предсердной тахиаритмии, так и при физиологичной синусовой тахикардии во время выполнении физической нагрузки.

2. Использование у пациентов асинхронного режима предсердной стимуляции (DVI) создает электрофизиологические условия для провокации наджелудочковых аритмий.

3. Наилучшие клинические результаты в предотвращении передачи патологического ритма предсердий на желудочки получены при использовании режима DDI(R) и ПЭКС с функцией автоматического переключения режима стимуляции. 4. При работе с ПЭКС, оснащенных функцией автоматического переключения режимов стимуляции, выявлены проблемы, связанные с алгоритмом работы этой функции и детекцией кардиостимулятором патологического предсердного ритма.

ЛИТЕРАТУРА

2. Барольд С., Сантини М. Естественное течение синдрома слабости синусового узла после имплантации электрокардиостимулятора. В кн. Новые перспективы в электрокардиостимуляции. СПб.: Сильван, 1995, 197-242.

3. Andersen HR, Nielsen JC, Bloch Thomsen PE et al. Long term follow-up of patients form a randomized trial of atrial versus ventricular pacing for sick-sinus syndrome, LANCET 1997; 350; 1210-1216.

5. Videen J. Et al. Hemodynamic comparison of ventricular pacing, atrioventricular sequentional pacing, and atrial synchronous ventricular pacing using radionuclide ventriculography. Am J Cardiol 1986; 57; 1305-1308.

6. Takeuchi M. Et al. Effect of ventricular pacing on coronary blood flow in patients with normal coronary arteries. PACE 1997; 20[ Pt I]: 2463-2469.

7. Sutton R. Pacing in atrial arrhymias. PACE 1990; 13: 1823-27.

8. Mahaux V. DDDR and atrial arrhythmia. In: Cardiac pacing and electrophysiology, a bridge to the 21st centure. Kluwer academic publishers. 1994; P. 303-308.

Российский Научно-Практический
рецензируемый журнал
ISSN 1561-8641

Последовательная ЭКС предсердий и желудочков. ЭКС предсердий и желудочков с биоуправлением

ЭКГ соответствует предыдущей, но при появлении спонтанных желудочковых сокращений (экстрасистол, желудочкового ритма) блокируется работой ЭКС. Для полного предотвращения желудочковых тахикардии необходим выпуск ЭКС с удлиненным рефрактерным периодом ИЖК.

Электрокардиостимуляция предсердий и желудочков последовательная с биоуправлением желудочков в режиме «demand» (ЭКС типа DVI):

1. При работе в секвенциальном режиме (например, при АВ блокаде) стимул (артефакт ЭКГ) наносится последовательно на предсердия (артефакт перед зубцом Р) и желудочки (второй артефакт перед аберрантным комплексом QRS после интервала технической АВ задержки).

2. Если АВ проведение у больного нормальное и по времени меньше времени технической АВ задержки, то будет осуществляться стимуляция только предсердий, т. е. артефакт регистрируется только перед зубцом Р (после нормального интервала PQ располагается комплекс QRST обычной формы для данного больного). Этот режим стимуляции применяется при СССУ с нормальной АВ проводимостью.

Возникновение желудочковых экстрасистол блокирует очередные предсердный и желудочковый стимулы, следующие артефакты зарегистрируются через фиксированные желудочково-предсердный (В-А) и предсердно- желудочковый (АВ) интервалы ЭКС. Так как предсердные экстрасистолы не блокируют очередной цикл ЭКС, то возможно возникновение предсердных аритмий из-за конкуренции спонтанной и навязанной деполяризации предсердий.

Электрокардиостимуляция последовательная предсердий и желудочков с биоуправлением предсердий и желудочков в режиме «demand» (Универсальный ЭКС типа DDD)

На ЭКГ регистрируются 4 основных варианта ритма.
1. Секвенциальный режим работы ЭКС (применяется при урежении предсердного ритма в сочетании с АВ блокадой): на ЭКГ регистрируются в каждом цикле последовательно артефакт перед навязанным зубцом Р (+ или -) и после технической АВ задержки второй артефакт перед аберрантным комплексом QRS.

2. Режим предсердной электростимуляции применяется при СССУ с нормальной АВ проводимостью.

3. Режим электрокардиостимуляции желудочков синхронизированный со спонтанной волной Р, при нормальной частоте (в соответствии с установленными ограничениями) предсердного ритма и АВ блокаде.

4. При восстановлении нормального АВ проведения и нормальной ЧСС будет на ЭКГ регистрироваться спонтанный синусовый или предсердный ритм с обычными для данного больного зубцом Р и комплексом QRST без артефактов перед этими элементами ЭКГ и между циклами.

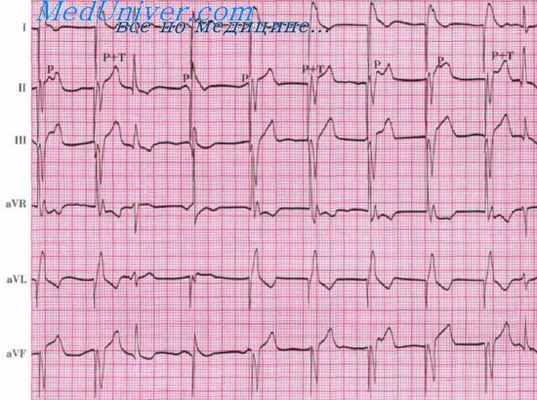

Больной С, 70 лет. На ЭКГ регистрируется ритм ЭКС типа WI, работающего в режиме «demand» с запрещаемой волной R с частотой 70 сокращений желудочков в 1 мин. ИЖК имеет форму блокады левой ножки пучка Гиса (электрод имплантирован в верхушке правого желудочка). Одновременно регистрируется синусовый ритм сокращений предсердий с частотой 63 в 1 мин. Зубец Р спонтанного ритма наслаивается на различные места ИЖК, постепенно передвигаясь от R к Т. После второго и седьмого ИЖК происходит захват синусовым импульсом желудочков. Зубец Р слился с вершиной Т, и синусовый импульс, оказавшийся после окончания рефрактерного периода АВ узла с замедлением распространился через АВ узел и пучок Гиса синхронно на оба желудочка.

Следующий спонтанный Р (четвертый цикл) идет с нормальным АВ проведением, но он не успел запретить ЭКС, и следующий за ним артефакт ЭКС также частично возбуждает желудочки (образуется сливной комплекс QRST: от синусового ритма и ЭКС). Два спонтанных цикла после седьмого ИЖК синусовые. В период их регистрации артефактов ЭКС нет (нормальное функционирование ЭКС WI).

Учебное видео расшифровки ЭКГ при кардиостимуляторе (искусственном водителе ритма)

- Вернуться в оглавление раздела "Кардиология."

Информация на сайте подлежит консультации лечащим врачом и не заменяет очной консультации с ним.
См. подробнее в пользовательском соглашении.

О кардиостимуляторах

Виды кардиостимуляции. Кодировка типа ЭКС в выписке из стационаров. Проверка работы ЭКС на догоспитальном этапе. Принципы терапии больных с ЭКС. Синдром кардиостимулятора.

Режимы электрокардиостимуляции.

Для обозначения режима электростимуляции и типов ЭКС используется международная номенклатура трехбуквенного кода, разработанная Американской межведомственной комиссией по заболеваниям сердца (Intersociety Commission on Heart Disease, сокращенно ICHD). Первая буква обозначает стимулируемую камеру сердца (A-atrium, V-ventricle, D-dual); вторая буква указывает камеру сердца, из которой воспринимается управляющий сигнал (A-atrium, V-ventricle, D-dual, О-не воспринимается); третья буква обозначает способ реакции ЭКС на воспринимаемый сигнал (I-inhibited, запрещаемая; T-triggered, повторяющая; D-dual, О-отсутствие способности воспринимать сигналы и реагировать на них) (таблица 1). Подавление стимуляции при восприятии электрической активности сердца (Inhibited) соответствует стимуляции по требованию (demand).

Таблица 1. Код режимов кардиостимуляции ICHD.
Стимулируемая камера
Детектируемая камера
Способ реакции
Характеристика

V, A, D
O
O
Асинхронная стимуляция с фиксированной частотой

A
A
I
Стимуляция предсердий, запрещаемая детекцией зубца Р

V
V
I
Стимуляция желудочков, запрещаемая детекцией зубца R

V
V
T
R-повторяющая стимуляция желудочков

V
A
T
Стимуляция желудочков, синхронизированная с зубцом P

V
D
D
Стимуляция желудочков, синхронизированная с зубцом Р и запрещаемая зубцом R

D
V
I
Последовательная стимуляция предсердий и желудочков, запрещаемая зубцом R

D
D
I
Последовательная стимуляция предсердий, запрещаемая зубцами P и R, и желудочков, запрещаемая зубцами R

D
D
D
То же + синхронизация желудочковой стимуляции с зубцами P

Однокамерные ЭКС используют один электрод, размещаемый или в правом предсердии, или в правом желудочке. Двухкамерный ЭКС воспринимает электрическую активность или стимулирует как предсердия, так и желудочки. Для большинства двухкамерных ЭКС требуется два электрода, при этом один из них расположен в правом предсердии, а другой - в правом желудочке. Частотно-адаптивные ЭКС могут быть как однокамерными, так и двухкамерными. Особенностью этих аппаратов является наличие специального датчика (или нескольких датчиков) для определения необходимой частоты пульса. Таким образом, такой ЭКС может увеличивать или уменьшать частоту своей работы в зависимости от изменения физиологических потребностей организма.

С развитием более сложных систем электрокардиостимуляции в 1979 году код ICHD был расширен до пятибуквенного. В последующем создание новых моделей ЭКС вызвали преобразование пятибуквенного кода ICHD в пятибуквенный код имплантируемых систем электрического воздействия на ритм сердца - ЭКС, кардиовертеров и дефибрилляторов в соответствии с рекомендациями Британской группы по изучению электрокардиостимуляции и электрофизиологии (British Pacing and Electrophysiology Group - BREG) и Северо-Американского общества электрокардиостимуляции и электрофизиологии (North American Society of Pacing and Electrophysiology - NASPE) (таблица 2). Код получил название NASPE/BREG (NBG).

В России традиционно применяется комбинированная кодировка: для режимов стимуляции, не имеющих частотной адаптации, применяется трехбуквенный код ICHD, а для режимов с частотной адаптацией, ? первые 4 буквы кода NASPE/BREG (NBG).

Таблица 2. Код режимов кардиостимуляции NASPE/BREG (NBG).
Место обозначения в трех- пятизначном коде

I Стимулируемая (ые) камера (ы) сердца

II Детектируемая (ые) камера (ы) сердца

III Вариант ответа на сигнал детекци

V Антиаритмическая (ие) функция(и)

O - none
O - none
O - none
O - none
O - none

A - atrium
A - atrium
T - triggered
P - simple programmable
P - pacing (antitachyarrhythmia)

V - ventricle
V - ventricle
I - inhibited
M - multiprogrammable
S - shock

D - dual (A + V)
D - dual (A+V)
D - dual (T+I)
C - communicating
D - dual (P+S)

S - single (A or V)
S - single (A or V)

R - rate modulation

Обозначения:

A - Atrium / предсердие
C - Communicating / двусторонняя связь
D - Dual / двойной (I,II - A+V; III - I+T; V - P+S)
I - Inhibited / подавляемый
M - Multiprogrammable / мультипрограммируемый
O - None / никакой
P - (IV) Simple Programmable / программируемый (простое программирование)
P - (V) Pacing (antitachyarrhythmia) /стимуляция антитахиаритмическая
R - Rate modulation / регуляция частоты
S - (I,II) Single / одиночный
S - (V) Shock / дефибрилляция (кардиоверсия)
T - Triggered / включаемый
V - Ventricle / желудочек

Примечание: Рубрики I - III используются исключительно для обозначения антибрадикардических функций.

Потребность в том или ином виде стимуляции определяют специалисты центров хирургии аритмий и электрокардиостимуляции.

На многие вопросы, связанные с функционированием ЭКС, позволяет немедленно ответить достаточно длительная запись ЭКГ. Оценивается стабильность навязывания ритма и биоуправления (восприятие ЭКС спонтанных биопотенциалов), режим стимуляции. Обязательным является проведение магнитного теста (наложение магнита над областью имплантированного ЭКС).

Магнитный тест. Если стимуляция постоянно подавляется спонтанной сердечной активностью, функционирование ЭКС может быть оценено при помощи магнитного теста. Когда магнит размещается на коже над ЭКС, временно устраняется способность стимулятора воспринимать входящие сигналы. Это приводит к переводу аппарата в режим асинхронной стимуляции. Частота стимуляции во время магнитного теста обычно выше базовой (в отечественных ЭКС номинальная частота стимуляции во время магнитного теста 100 имп/мин).

Стимулирующие импульсы, генерируемые вне рефрактерного периода после спонтанных QRS комплексов, вызывают новую деполяризацию желудочков. Корректная установка магнита иногда может быть трудной у полных пациентов или в случаях глубокой имплантации ЭКС. Магнит должен быть достаточно мощным. Расположение магнита уточняется во время длительной записи ЭКГ до установления стабильной асинхронной стимуляции с фиксированной частотой. Номинальная частота стимуляции зависит от модели стимулятора. Снижение частоты стимуляции до указанного в паспорте ЭКС значения служит индикатором замены ЭКС. У частотно-адаптивных стимуляторов индикатором разряда батареи служит также переход аппарата из адаптивного режима стимуляции в режим по требованию.

Внезапное ухудшение состояния больного требует проверки исправности системы электрокардиостимуляции (как ЭКС, так и электродов).
Для оценки адекватности работы системы ЭС при программировании будет [b]необходима запись ЭКГ в 12 отведениях, вызвавшая сомнения в правильной работе ЭКС[/b][u][/u]. . У части пациентов (при транзиторных АВ блокадах, синдроме слабости синусового узла) на ЭКГ в покое могут отсутствовать признаки ЭС сердца. У всех этих больных должен регистрироваться собственный ритм сердца с частотой выше базовой частоты ЭС.

ЭКС следует заменить, когда частота уменьшится до указанной в паспорте аппарата величины. Но даже если частота пульса снизилась до определенного уровня, показывающего, что батарея разряжена, ЭКС будет продолжать работать в течение нескольких месяцев.

Особенности терапии больных с имплантированными ЭКС.

Следует учитывать, что ЭС обладает как антиаритмическим (при брадизависимых экстрасистолиях, тахикардиях), так и проаритмогенным эффектом. Чем более физиологична система, тем меньше ее проаритмогенный эффект. Максимальным проаритмогенным эффектом обладает изолированная желудочковая ЭС (VVI). У больных с изолированной предсердной ЭС (AAI) назначение ААП проводится по общим принципам, а при двухкамерной и желудочковой ЭС они могут назначаться независимо от их влияния на АВ проведение.

Следует отметить, что при ухудшении сократительной способности миокарда суживается полоса допустимой частоты сердечного ритма в покое (60-120), а при выраженной недостаточности кровообращения нежелательно любое отклонение от оптимальной частоты сердечного ритма (ориентировочно - соответствующей частоте ритма у больных с интактной проводящей системой сердца в аналогичной клинической ситуации).

Частота пульса может служить показателем работы ЭКС. Аритмолог, возможно, рекомендует проверять частоту пульса с той или иной периодичностью. В этом случае он укажет границы возможных изменений пульса в разных ситуациях при нормальной работе ЭКС. Об адекватности выбранных параметров стимуляции свидетельствуют уменьшение признаков недостаточности кровообращения, уменьшение частоты и тяжести приступов стенокардии, снижение суточного приема нитроглицерина, восстановление адекватного диуреза, снижение центрального венозного давления, нормализация АД, сердечного индекса. Если частота пульса меньше или больше указанных значений, а также если Вы сомневаетесь в правильной работе ЭКС, следует рекомендовать проконсультироваться у аритмолога.

Синдром ЭКС.

Синдром кардиостимулятора состоит из целого ряда клинических признаков, не все из которых обязательно присутствуют у каждого индивидуального пациента. К признакам слабо выраженного СК относят пульсацию шейных вен, утомляемость, слабость, недомогание, усталость, сердцебиение, головокружение, кашель, чувство страха, тяжесть в груди. При умеренной выраженности синдрома появляются боль в челюстях, боль в груди, головокружение, гипотензия, одышка при физической нагрузке, изменения мышления, головная боль. В тяжелых случаях, при появлении пресинкопе и синкопе, пациенты с СК могут чувствовать себя даже хуже при стимуляции в режиме VVI, чем до имплантации ЭКС.

Развитие синдрома кардиостимулятора связано с рядом механизмов, из которых ведущим является сохранение вентрикуло-атриального проведения с ретроградным возбуждением предсердий при электростимуляции, а в части случаев - с появлением также эхо-комплексов. У некоторых пациентов с интактным ВА проведением без клинически выраженного СК в покое, во время физической нагрузки на фоне стимуляции в режиме VVIR гемодинамика может не улучшаться, так как полезный эффект учащения сердечного ритма нивелируется неблагоприятным гемодинамическим воздействием постоянного ретроградного проведения. Имплантация ЭКС типа VVIR не гарантирует пациента от развития СК в покое и/или при физической нагрузке. СК может возникать при нагрузке у пациентов со стимуляцией в режиме VVIR в следующих ситуациях: (1) непрерывная стимуляция при сохранении ВА проведения во время нагрузки; (2) пациенты с хронотропной недостаточностью могут оставаться на нормальном синусовом ритме в покое, а во время нагрузки неадекватное возрастание частоты синусового ритма ведет к включению желудочковой стимуляции (с частотой, превосходящей синусовый ритм) с ретроградным проведением; (3) ВА проведение динамично, и у некоторых пациентов с блокированным ВА проведением в покое оно может улучшаться и восстанавливаться при физической нагрузке под действием катехоламинов или других факторов. Наоборот, СК, наблюдающийся в покое, может исчезать во время нагрузки, если учащение желудочковой стимуляцией блокирует ВА проведение.

СК при предсердной или двухкамерной стимуляцией наблюдается при следующих ситуациях: длительная программированная АВ задержка (интервал AR или PR> 200 мс), ЭКС-опосредованная (бесконечная круговая) тахикардия, стимуляция в режимах DDI или DDIR (варьирующие интервалы PV), синусовая брадикардия реже базовой частоты при стимуляции в режиме VDD, переключение режима стимуляции (с DDDR на VVIR), функция сглаживания ритма при двухкамерной стимуляции.

Имплантируемый электрокардиостимулятор

Показания к применению и методики кардиостимуляции. Типы и ведущие производители электрокардиостимуляторов. Особенности современных имплантируемых электрокардиостимуляторов, их преимущества и недостатки. Виды электродов, система маркировки стимуляторов.

Рубрика	Медицина
Вид	реферат
Язык	русский
Дата добавления	16.12.2016
Размер файла	1,0 M

Студенты, аспиранты, молодые ученые, использующие базу знаний в своей учебе и работе, будут вам очень благодарны.

В последние десятилетия можно было наблюдать заметный прогресс в развитии медицины и медицинской электроники, все достижения становились более доступными. Сейчас они практически незаменимы.

Одно из достижений двадцатого века - имплантируемые электрокардиостимуляторы (ЭКС).

Электрокардиостимулямтор (ЭКС; искусственный водитель ритма (ИВР)) -- медицинский прибор, предназначенный для воздействия на ритм сердца. Основной задачей кардиостимулятора (водителя ритма) является поддержание или навязывание частоты сердечных сокращений пациенту, у которого или сердце бьётся недостаточно часто, или имеется электрофизиологическое разобщение между предсердиями и желудочками (атриовентрикулярная блокада). Также имеются специальные (диагностические) наружные кардиостимуляторы для проведения нагрузочных функциональных проб.

Сегодня ЭКС один из незаменимых медицинских приборов, который спасает жизни сотням пациентов с заболеваниями сердечно-сосудистой системы. Имплантируемые стимуляторы позволяют поддерживать ритм сердца в повседневной жизни, не прибегая к постоянной помощи врачей.

Развитие кардиостимуляции привело к решению многих проблем, связанных с нарушением ритма сердца. И сейчас операция по имплантации ЭКС стала повседневной, а надежность и качество современных аппаратов, сделанных на основе последних достижений технической мысли, вызывает уверенность как у врачей, так и у пациентов.

Впервые способность импульсов электрического тока вызвать сокращения мышцы заметил итальянец Гальвани. Позднее российские физиологи В. Ю. Чаговец и Н. Е. Введенский изучили особенности воздействия электрического импульса на сердце и предположили возможность использования их для лечения некоторых заболеваний сердца. В 1927 году Альберт Хаймен (A. Hyman) создал первый в мире наружный электрокардиостимулятор и применил его в клинике для лечения больного, страдающего редким пульсом и потерями сознания. Это сочетание известно как синдром Морганьи -- Адамса -- Стокса (МЭС).

В 1951 году американские кардиохирурги Каллаган и Бигелоу использовали кардиостимулятор для лечения больной после операции, так как у неё развилась полная поперечная блокада сердца с редким ритмом и приступами МЭС. Однако у данного прибора имелся большой недостаток -- он находился вне тела пациента, и импульсы к сердцу проводились по проводам через кожу.

В 1958 году шведские ученые (в частности, Руне Элмквист) создали имплантируемый, то есть полностью находящийся под кожей, кардиостимулятор (Siemens-Elema). Первые стимуляторы были недолговечными: их срок службы составлял от 12 до 24 месяцев.

В России история кардиостимуляции ведет отсчет с 1960 года, когда академик А. Н. Бакулев обратился к ведущим конструкторам страны с предложением о разработке медицинских аппаратов. И тогда в конструкторском бюро точного машиностроения (КБТМ) -- ведущем предприятии оборонной отрасли, возглавляемом А. Э. Нудельманом -- начались первые разработки имплантируемых ЭКС (А. А. Рихтер, В. Е. Бельгов). В декабре 1961 года первый российский стимулятор, ЭКС-2 («Москит»), был имплантирован академиком А. Н. Бакулевым больной с полной атриовентрикулярной блокадой. ЭКС-2 был на вооружении врачей более 15 лет, спас жизнь тысячам больных и зарекомендовал себя как один из наиболее надежных и миниатюрных стимуляторов того периода в мире [1]

Показания к применению

Синдром слабости синусового узла

Наружная кардиостимуляция может быть использована для первичной стабилизации больного, но она не исключает имплантацию постоянного кардиостимулятора. Методика заключается в размещении двух пластин стимулятора на поверхности грудной клетки. Один из них обычно располагается на верхней части грудины, второй -- слева сзади практически на уровне последних ребер. При прохождении электрического разряда между двумя пластинами он вызывает сокращение всех мышц, расположенных на его пути, в том числе сердца и мышц грудной стенки.

Пациент с наружным стимулятором не может быть оставлен без присмотра на длительное время. Если пациент находится в сознании, применение этого вида стимуляции вызовет у него дискомфорт вследствие частого сокращения мышц грудной стенки. К тому же стимуляция мышц грудной стенки ещё не означает стимуляцию сердечной мышцы. В целом метод недостаточно надёжен, поэтому применяется редко.

Временная эндокардиальная стимуляция (ВЭКС)

Стимуляция производится через зонд-электрод, проведённый по центральному венозному катетеру в полость сердца. Операция установки зонда-электрода проводится в стерильных условиях, наилучшим вариантом является использование для этого одноразовых стерильных наборов, включающих собственно зонд-электрод и средства его доставки. Дистальный конец электрода устанавливается в правом предсердии или правом желудочке. Проксимальный конец снабжен двумя универсальными клеммами для подключения к любому пригодному наружному стимулятору.

Временная кардиостимуляция часто используется для спасения жизни пациента, в том числе как первый этап перед имплантацией постоянного водителя ритма. При определённых обстоятельствах (например в случае острого инфаркта миокарда с преходящими нарушениями ритма и проводимости или в случае временных нарушений ритма/проводимости вследствие передозировки медикаментов) пациент после осуществления временной стимуляции не будет переведён на постоянную.

Имплантация постоянного кардиостимулятора

Имплантация постоянного водителя ритма -- это малое оперативное вмешательство, оно проводится в рентгеноперационной. Пациенту не осуществляется общий наркоз, производится только местное обезболивание в области операции. Операция включает несколько этапов: разрез кожи и подкожной клетчатки, выделение одной из вен (чаще всего -- головной, она же v. cefalica), проведение через вену одного или более электродов в камеры сердца под рентгеновским контролем, проверку параметров установленных электродов с помощью наружного прибора (определение порога стимуляции, чувствительности и др.), фиксацию электродов в вене, формирование в подкожной клетчатке ложа для корпуса кардиостимулятора, подключение стимулятора к электродам, ушивание раны.

Обычно корпус стимулятора располагают под подкожной жировой клетчаткой грудной клетки. В России принято имплантировать стимуляторы слева (правшам) или справа (левшам и в ряде других случаев -- например при наличии рубцов кожи слева), хотя вопрос о размещении решается в каждом случае индивидуально. Наружная оболочка стимулятора крайне редко вызывает отторжение, так как её изготавливают из титана, или специального сплава, являющегося инертным для тела.[2]

В однокамерном стимуляторе используется один эндокардиальный электрод, размещаемый либо в правом предсердии, либо в правом желудочке с целью стимуляции камеры сердца (предсердие или желудочек).

Изолированная предсердная стимуляция применяется в случаях, когда нарушена генерация синусового ритма (СССУ) при сохранной работе предсердно- желудочкового соединения (атрио-вентрикулярный узел). В этом случае кардиостимуляция полностью или частично заменяет функцию синусового ритма.

Желудочковая стимуляция применяется если у пациента постоянная форма мерцательной аритмии или возникают преходящие атрио-вентрикулярные блокады проведения синусового ритма в желудочки. В редких случаях может быть имплантирован при полной атрио-вентрикулярной блокаде.

В двухкамерном ЭКС используются два эндокардиальных электрода для стимуляции правого предсердия и правого желудочка. Электроды размещаются в соответствующих зонах, тем самым осуществляя стимуляцию сразу двух камер сердца.

Двухкамерные стимуляторы используются для синхронизации предсердий и желудочков при нарушении атрио-вентрикулярного проведения (дисфункция АВ соединения), что делает ритм сердца наиболее близким к естественному.

Как однокамерные так и двухкамерные электрокардиостимуляторы могут быть оснащены функцией частотной адаптации. Функция частотной адаптации применяется для увеличения частоты сердечного ритма, если свой, естественный ритм не может ответить увеличением частоты на физическую нагрузку или на эмоциональное состояние человека.

Частотная адаптация отмечается латинской буквой R. В однокамерных стимуляторах применяется обозначение SR, в двухкамерных - DR.[3]

Ведущие производители имплантируемых ЭКС

В настоящее время существует не так много ведущих производителей имплантируемых электрокардистимуляторов, как в нашей стране, так и за рубежом. Наиболее крупными иностранными производителями являются такие компании, как «BIOTRONIK» (Германия) (рисунок 1), «MEDTRONIC» (США) (рисунок 2) и «VITATRON» (Нидерланды) (рисунок 3), которые были основаны в начале 60-х годов двадцатого века. Российские производители - это «КАРДИОЭЛЕКТРОНИКА» (г. Климовск) (рисунок 4), «Ижевский механический завод» (рисунок 5), «ЭЛЕСТИМ-КАРДИО» (существует с 1997 года) (рисунок 6) и др. Российские предприятия также производят выпуск имплантируемых ЭКС с 60-х годов прошлого столетия.

Рис.1.Имплантируемый ЭКС фирмы «BIOTRONIK»

Рис.2.Имплантируемый ЭКС фирмы «MEDTRONIC»

Рис.3.Имплантируемый ЭКС фирмы «VITATRON»

Рис.4.Имплантируемый ЭКС предприятия «КАРДИОЭЛЕКТРОНИКА»

Рис.5.Имплантируемый ЭКС предприятия «Ижевский механический завод»

Рис.6.Имплантируемый ЭКС фирмы «ЭЛЕСТИМ-КАРДИО» [4]

Кардиостимулятор состоит из:

Батарея снабжает электрической энергией кардиостимулятор и рассчитана на многолетнюю бесперебойную работу (до 10 лет). При истощении емкости батареи ЭКС производится замена кардиостимудятора на другой.

Микросхема подобна маленькому компьютеру внутри кардиостимулятора. Микросхема трансформирует энергию батареи в электрические импульсы для стимуляции сердца. Микросхема контролирует продолжительность и мощность электрической энергии затрачиваемой для импульса.

Прозрачный блок из пластика находится в верхней части кардиостимулятора. Коннекторный блок служит для соединения электродов и кардиостимулятора.

Электрокардиостимулятор через вены соединяется с сердцем посредством специальных электродов. Электроды крепятся в полостях сердца и осуществляют связующую роль между деятельностью сердца и стимулятором.

Электрод представляет собой специальный спиральный проводник, обладающий достаточной гибкостью, чтобы выдерживать кручение и сгибание, вызываемые движениями тела и сокращениями сердца. Электрод передает сердцу электрический импульс, вырабатываемый ЭКС, и несет обратно информацию об активности сердца.

Контакт электрода с сердцем осуществляется через металлическую головку на конце провода. С помощью нее стимулятор "следит" за электрической активностью сердца и посылает электрические импульсы (стимулирует) только тогда, когда они требуются сердцу.

Программатор представляет собой специальный компьютер, который используется для контроля и изменения настроек кардиостимулятора. Программатор находится в медицинских учреждениях, где имплантируются кардиостимуляторы или работает консультативный кабинет для работы с пациентами с ЭКС.

Особенности современных имплантируемых электрокардиостимуляторов

Современные ЭКС могут работать в различных режимах, причем их количество колеблется от 5 до 20 режимов. Режимы задаются в зависимости от количества стимулируемых камер сердца (одна или две), также от того, от какой части сердца отводятся потенциалы спонтанной электрической активности. Большинство режимов подразумевают синхронную стимуляцию - то есть такую, при которой ЭКС отключается при самостоятельной работе сердца и переходит в режим ожидания, пока не произойдет сбоя в ритме. Также современные приборы позволяют задавать различную частоту стимуляции - от 30 до 150 импульсов в минуту, в то время как первые стимуляторы имели жестко заданную частоту (70 - 80 имп/мин.), и различную амплитуду стимулирующих импульсов - от 0.6 до 6.3 В.

Нередко есть функция частотной адаптации - особой функции искусственного водителя ритма, благодаря которой происходит изменение частоты стимуляции в ответ на физическую нагрузку, как это должно происходить в здоровом организме. В покое или во время сна кардиостимулятор поддерживает низкую частоту сердечного ритма, во время бодрствования частота стимуляции увеличивается, а при выполнении физических нагрузок происходит еще более значительный прирост частоты сердечных сокращений. Имплантация таких устройств существенным образом улучшает переносимость физических нагрузок и качество жизни. В зависимости от потребностей организма и особенностей жизнедеятельности (физической активности, рода профессиональных и повседневных занятий) можно адаптировать программу кардиостимулятора под индивидуальные потребности каждого человека.

Кроме того, выпускаемые ЭКС множество дополнительных функций, предназначенных для удобного наблюдения за состоянием пациента, например:

передача данных о ритме сердца за какой-либо промежуток времени лечащему врачу на специальный интернет сайт посредством сотовой связи;

хранение данных в самом приборе для последующего анализа;

количество переключений различных режимов и т.д.

Также важная составная часть ЭКС - электроды, подводимые к камерам сердца. Имплантируемые электроды-провода представляют собой относительно сложные медико-технические устройства. Важную роль играют буквально все их составные конструктивные части: токопроводящая жила (моно- или многожильная спираль), изоляционное покрытие (силиконовая или кремнийорганическая резина, уретан, полиуретан), разъем для стыковки электрода с кардиостимулятором, полярность (моно-, би-, многополярные), длина, диаметр и др. Однако, наибольший интерес представляет внутрисердечная контактная часть электрода. Именно она стала определяющей в названии всего провода-электрода, например цилиндрический, вкручиваемый, сферический и т.д. В контактной части электрода сосредоточены фиксационные элементы, обеспечивающие его механическую стабильность, и контактная головка, определяющая необходимые электростимуляционные параметры, а также длительность и надежность стимуляции сердца.

В нашей стране успешно применяется целый ряд электродов. Для желудочковой стимуляции используют конусообразные (ПЭМК-1), грибковидные (ЭКТГЖ-1), стекло-углеродные (ПЭПУ), многогранные (ПЭГФ-1) и некоторые другие электроды.

Для налаживания предсердной стимуляции практическое использование получили J-образные электроды с многогранной контактной головкой (ПЭГФ-2), вкручиваемые с втягиваемым штопором (ПЭЭФ), серповидные с моножильной (ЭКППР-2) или с многожильной проводящей спиралью и с синтетической оплеткой (ПЭМК-2). Электроды, выпускаемые за рубежом, по существу мало отличаются от отечественных; все большее применение находят биполярные электроды, которые предпочтительны при двухкамерной стимуляции, а также при имплантации ЭКС с автоматически изменяемой частотой импульсов.

Существует два вида электродов: с пассивной и активной фиксацией. Электроды с пассивной фиксацией крепятся в камерах сердца с помощью специальных усиков (рисунок 7), а электроды с активной фиксацией крепятся при помощи специального приспособления на кончике, напоминающего штопор для бутылок (рисунок 8).

Рис.7.Электроды с пассивной фиксацией

Рис.8.Электроды с активной фиксацией

Рис.9.Программатор для изменения параметров ЭКС

Если раньше параметры вживленного стимулятора изменять было нельзя (если возникала такая необходимость), то в настоящее время есть специальные перепрограммируемые ЭКС, параметры которых можно менять уже после имплантации. Изменение параметров производят с помощью специальной аппаратуры, позволяющей воздействовать на имплантированный ЭКС дистанционно (неинвазивным способом) при помощи специального устройства - программатора (рисунок 9) имплантируемый стимулятор сердечный медицинский

Функции перепрограммируемых ЭКС за последние годы непрерывно усложняются: если первые их модели обеспечивали лишь изменение частоты стимуляции, то за последние годы созданы аппараты, у которых можно изменять в широких пределах практически все основные параметры: частоту, продолжительность и амплитуду стимулов, чувствительность к биопотенциалам сердца, рефрактерный период, гистерезис. В таких кардиостимуляторах предусмотрена возможность оценки хронического порога электрического возбуждения миокарда, а также спонтанного ритма сердца. Используя эти аппараты, можно изменять режимы стимуляции, что особенно важно при применении двухкамерной стимуляции.

Размеры и вес имплантируемых ЭКС невелики: вес колеблется от 20 до 30 грамм, габаритные размеры от 4 до 5 см по ширине и длине, толщина от 6 до 10 мм. Номинальный срок службы такого кардиостимулятора - до 10 лет, питание осуществляется от литиевой батареи.

Не менее важной характеристикой наряду в вышеперечисленными является стоимость современных имплантируемых кардиостимуляторов. ЭКС, выпускаемые зарубежными компаниями, более дорогие по сравнению с отечественными. Импортные приборы имеют стоимость от 60 до 650 тысяч рублей.

Имплантация ЭКС в настоящее время является достаточно простой операцией, которую зачастую проводят при местном наркозе. Операция проводится в специализированном кардиохирургическом стационаре. Длительность операции составляет 20 - 30 минут. Электрокардиостимулятор имплантируется в большинстве случаев в левую подключичную область, как правило, под большую грудную мышцу.(рисунок 10) Электроды проводятся через прокол в подключичной вене к камерам сердца, и после проверки параметров, фиксируются к окружающим тканям. Практически на второй день после операции больной, в том случае если операция прошла без осложнений, может быть выписан. [5]

Система маркировки стимуляторов

Кардиостимуляторы бывают однокамерные (для стимуляции только желудочка или только предсердия), двухкамерные (для стимуляции и предсердия и желудочка) и трёхкамерные (для проведения стимуляции правого предсердия и обоих желудочков). Кроме того применяются имплантируемые кардиовертеры-дефибрилляторы.

В 1974 году была выработана система трёхбуквенных кодов для описания функций стимуляторов По разработчику код назван ICHD (Intersociety Commission on Heart Disease).

В последующем создание новых моделей ЭКС привело к появлению пятибуквенного кода ICHD и его трансформации затем в пятибуквенный код имплантируемых систем электрического воздействия на ритм сердца --- ЭКС, кардиовертеров и дефибрилляторов в соответствии с рекомендациями Британской группы по изучению электрокардиостимуляции и электрофизиологии (British Pacing and Electrophysiology Group -- BREG) и Северо-Американского общества электрокардиостимуляции и электрофизиологии (North American Society of Pacing and Electrophysiology -- NASPE). Окончательный действующий ныне код называется NASPE/BREG (NBG).

В России традиционно применяется нечто вроде комбинированной кодировки: для режимов стимуляции, не имеющих частотной адаптации, применяется трехбуквенный код ICHD, а для режимов с частотной адаптацией -- первые 4 буквы кода NASPE/BREG (NBG).

Читайте также:
