В последние годы возрастает роль компьютерной томографии при обследовании и лечении стоматологических больных, особенно при использовании внутрикостных дентальных имплантатов [1, 7—10, 12].

Введение

Прогнозирование благоприятных отдаленных результатов предполагает определение объемных качественных параметров кости: высоты, толщины, наклона альвеолярного отростка, ширины наружней и внутренней кортикальных пластинок, топографии анатомических структур в зоне имплантации, в том числе нижнечелюстного канала (НК), начинающегося на внутренней поверхности ветви нижней челюсти (НЧ) и заканчивающегося на наружной поверхности ее тела; места прохождения нижнего альвеолярного нерва, артерии и вен [7, 11].

Особый интерес для практикующих стоматологов представляет знание хирургической анатомии НК, его взаимоотношений с корнями зубов НЧ. Это позволяет повысить безопасность манипуляций в процессе эндодонтического лечения, при экстракции, резекции верхушек корней зубов, цистэктомии, удалении внутрикостных новообразований НЧ, а также при проведении ортодонтического лечения ретенции нижних премоляров и моляров.

Особенно важно учитывать возможность изменения расположения канала в связи с утратой зубов и давностью их отсутствия для планирования и проведения операции дентальной имплантации. Не менее значима осведомленность об особенностях топографии НК и для челюстно-лицевых хирургов при планировании и выполнении реконструктивных операций на НЧ.

Наблюдения показывают, что, несмотря на тщательное планирование лечения и применение современных методов рентгеновской диагностики, в клинике нередко наблюдаются осложнения в виде повреждения нижнего луночкового нерва, которое встречается при эндодонтическом лечении зубов, в ходе проведения оперативных вмешательств на НЧ, в том числе и при дентальной имплантации [5].

Усредненный размер расстояния между корнями зубов и НК, который приводится в учебных пособиях, не всегда совпадает с индивидуальными особенностями пациента, особенно на беззубых челюстях. Анализ данных литературы [4, 6, 11] и наши клинические наблюдения [2, 3] свидетельствуют, что анатомия НК достаточно сложна и имеет свои особенности. Взаимоотношение НК с верхушками корней зубов и краем альвеолярной части НЧ весьма вариабельно.

В некоторых случаях нижний альвеолярный нерв расположен ближе к медиальной или латеральной кортикальным пластинкам, проходит рядом с верхушками корней нижнечелюстных зубов. Топографо-анатомические особенности НК, его пространственное положение, соотношение с щечной и язычной кортикальными пластинками НЧ, корнями моляров и премоляров в литературе представлены недостаточно. Все вышеизложенное определило цель данного исследования.

Цель исследования

По данным компьютерных томограмм НЧ изучить топографию и диаметр НК. Выяснить вариабельность анатомического строения и расстояний между вестибулярной и язычной поверхностями, верхушками корней премоляров и моляров, альвеолярным гребнем и основанием НЧ и НК с обеих сторон.

Материалы и методы

Обследовано 100 пациентов (28 мужчин, 72 женщин) в возрасте от 20 до 70 лет, находящихся на лечении в Оренбургской областной клинической стоматологической поликлинике, которая является базой кафедры стоматологии и челюстно-лицевой хирургии Оренбургской государственной медицинской академии. В возрастной группе от 21 до 30 лет было 10 человек; 31—40 лет — 32; 41—50 лет — 32. Возрастная группа от 51 до 70 лет составила 26 человек. У большинства обследованных отсутствовали третьи моляры или были зачатки этих зубов.

Компьютерно-томографическое обследование проводилось на панорамном стоматологическом рентгеновском аппарате с функцией компьютерного томографа EPX FC Impla 230 D 1207 TRIO (Южная Корея). Данный аппарат с матрицей 7,0×12,0 см обеспечивает режим сканирования с толщиной среза не менее 1,0 мм (рис. 1—3) .

Рис. 1. Панорамный стоматологический рентгеновский аппарат с функцией компьютерного томографа

Рис. 2. Проведение компьютерно-томографического исследования

Рис. 3. Планирование введения винтового внутрикостного имплантата с учетом расположения НК

Постпроцессорная обработка аксиальных срезов осуществлялась с помощью программы Easy Dent V4 Viewer. Программа позволяла производить двухмерную (2D) и трехмерную (3D) реконструкцию и быстрый анализ изображения. Давала возможность проследить НК, оценить плотность костной ткани, имитировать постановку имплантата, выбрать оптимальное место для постановки имплантата в зависимости от его расстояния до НК, использовать метод визуализации, вращения осей MPR и 3D лупу, легко контролировать яркость и толщину выделенного слоя (рис. 4—6) .

Рис. 4. Поэтапное планирование дентальной имплантации. Визуализация канала

Рис. 5. Планирование дентальной имплантации

Рис. 6. Разметка для оценки изучаемых параметров

Расчет параметров НК проводился в определенных точках в проекции 45, 46, 47, 48, 35, 36, 37, 38 зубов (рис. 7) .

Рис. 7. Осложнение дентальной имплантации. Имплантат в просвете НК

Сравнивали расстояние между НК и вестибулярной (А), язычной поверхностями (В). Оценивали расстояние от верхушки корня зуба (C), от альвеолярного гребня (F), от нижнего края НЧ до нижнечелюстного канала (D). Измеряли диаметр нижнечелюстного канала (Е).

Результаты и их обсуждение

Детальный анализ компьютерных томограмм позволил получить данные об особенностях топографии, размерах НК, измерить расстояние между верхушками моляров и премоляров относительно НК при различных вариантах его длины и пространственного положения.

Установлено, что у 18,9 % пациентов расстояние от верхушек корней зубов до НК было менее 1 мм. Полученные данные свидетельствуют о том, что именно при таких особенностях строения НЧ повышается риск возникновения осложнений при проведении дентальной имплантации и эндодонтического лечения, в частности, выведения пломбировочного материала в НК, которое может быть обусловлено не только ошибками в технике пломбирования, но и особенностями строения НЧ (рис. 8, 9) .

Рис. 8. Осложнение эндодонтического лечения. Пломбировочный материал в просвете НК

Установлены топографо-рентгенологическое взаимоотношение канала с корнями зубов 45, 46, 47, 48, 35, 36, 37, 38 и его положение относительно вестибулярной и язычной поверхностей НЧ. Выявлены существенные вариации цифровых значений исследуемых параметров. Так, расстояние от вестибулярной поверхности НЧ до НК колебалось от 1,5 мм до 7,9 мм.

Минимальное расстояние от вестибулярной поверхности НЧ до НК в проекции 45 зуба в среднем составляло 3,4 мм, 35 зуба — 3,6 мм. У отдельных пациентов эта величина колебалась от 1,5 до 7,9 мм. Наибольшее расстояние в 5,8 мм отмечено в проекции зубов 47, 37. Полученные результаты отражают данные на рисунке 10 .

Минимальное расстояние от язычной поверхности НЧ до НК в области зуба 47 составляло 2,3 мм, в области зуба 48 — 2,4 мм, зуба 37 — 2,2 мм, зуба 38 — 0,7 мм, максимальная величина (3,3 мм) была в проекции зубов 45, 35. При различном пространственном положении НК это расстояние составляло 0,5 мм до 6,6 мм (рис. 11) .

У 26 % пациентов расстояние между язычной поверхностью НЧ и НК было менее 1 мм. Выявленные нами закономерности топографии и строения НК позволяют объяснить адекватную инфильтрационную анестезию при проведении последней с язычной поверхности НЧ.

При измерении расстояния от верхушки корня зуба до НК установлено, что наименьшие цифры отмечены в области 45 зуба (4,2 мм) и в области 37 зуба (4,0 мм). Максимальное расстояние — в области 48 зуба (4,9 мм), 38 зуба (5,0 мм).

Выявлены пациенты, у которых корни зубов располагались под НК, огибая последний с язычной стороны. Они находились ниже центра канала в среднем на 2,5 мм. У других пациентов корни располагались значительно выше НК на 10,6 мм. По нашему мнению, выявленные нами различия в расстоянии от НК до верхушек корней зубов могут быть объяснены тем, что у значительного числа исследуемых отсутствовали зубы 48, 38 (рис. 12) .

На рисунке 13 приведены размеры диаметра НК. Последний составляет в среднем 3 мм с диапазоном колебаний от 1,2 до 4,2 мм.

Рис. 13. Соотношение импактного зуба и НК

Проведенное нами исследование позволило выявить достаточно редко встречающиеся в практике врача-стоматолога клинические ситуации. Нами диагностировано прохождение НК через апикальную часть импактного зуба 36 (рис. 14) , взаимоотношение канала и расположенной в нижней челюсти остеомы.

Рис. 14. Соотношение остеомы НЧ и НК

Своевременная диагностика такого пространственного соотношения между анатомическими структурами в нижнечелюстной кости позволила избежать осложнения при хирургическом вмешательстве у данного пациента.

Рентгенография височно-нижнечелюстного сустава

Рентген височно-нижнечелюстного сустава представляет собой один из наиболее распространенных методов диагностики, который позволяет выявить переломы и смещения костей, воспалительные и патологические процессы. Это исследование предельно точно показывает взаиморасположение костных тканей и само строение ВНЧС.

Эта методика используется несколько десятков лет, но ее актуальность сохраняется и по сей день. Основным преимуществом рентгенограммы является передача четкого изображения состояния твердых структур исследуемой области. Работа аппарата основывается на фиксации уровня ослабления радиоактивных лучей, проходящих через твердые и мягкие ткани.

Содержание

Показания к проведению процедуры

Не существует строгой симптоматики, при появлении которой нужно незамедлительно идти на рентген. Если же у пациента начинаются проблемы с функционированием соединительного сустава и нижней челюсти, то это уже является весомым поводом для обращения к врачу.

Рентгенография височно-нижнечелюстного сустава назначается в следующих случаях:

После перенесенных повреждений и травм.
Подагра.
Вывихи и подвывихи.
Болезнь Бехтерева.
Определение причины неправильного прикуса.
Переломы.
В качестве подготовительного мероприятия перед зубным протезированием и предстоящей хирургической операцией.

Помимо этого, проведение диагностики целесообразно в том случае, если есть подозрения на артрит височно-челюстного сустава. Об этом говорит следующая симптоматика:

Дискомфорт и боль при разговоре и пережевывании пищи.
Повышенная температура тела, что свидетельствует о наличии воспалительного процесса.
Отечность в области сустава.

Рентген ВНЧС также является действенным методом при диагностике артроза височно-нижнечелюстного сустава. Это заболевание характеризуется патологическими изменениями, сопровождающимися деформацией самого сустава и болевыми ощущениями разной интенсивности. Если ситуация запущена, то возможно нарушение слуховой функции у пациента.

Основные противопоказания

Рентгенография ВНЧС не должна проводиться чаще 1-2 раз в год. Объясняется это тем, что во время процедуры человек получает определенную дозу облучения, которая не представляет опасности для его здоровья, если не превышать периодичность обследований.

Если говорить о других противопоказаниях, то многие врачи сходятся во мнении, что рентген не следует проводить беременным и детям. В этих случаях, диагностика сводится к использованию МРТ. В любом случае, решение принимает лечащий врач, поэтому он оценивает вероятный вред для плода и целесообразность проведения процедуры.

Что показывает снимок ВНЧС?

Снимок ВНЧС – это черно-белое графическое изображение, которое позволяет определить ширину суставной щели, соотношение всей костей, образующих сустав, а также определить имеющиеся патологические процессы.

Для взрослых пациентов лучше всего проводить обзорный метод рентгенографии при помощи дентального аппарата. Чтобы получить наиболее достоверную информацию, исследование проводится с закрытой и открытой челюстью.

Снимок височно-нижнечелюстного сустава показывает следующие результаты:

В стоматологии оценивается причина неправильного прикуса, выявляются зубно-челюстные аномалии, а также исследуется общее состояние перед предстоящим зубным протезированием.
Диагностика отита, гнойного паротита и остеомиелита.
Выявление вывихов, подвывихов и переломов.

Опасен ли рентген для здоровья человека?

Рентгенологические методы исследования ВНЧС предполагают определенную дозу облучения, поэтому есть ряд противопоказаний к проведению данной процедуры. Что касается опасности для состояния здоровья, то в ходе одной процедуры, получаемая доза R-лучей минимальна, поэтому никак не влияет на организм. К числу относительных противопоказаний относится лишь беременность и возраст до 14 лет, но и в этом случае проведение процедуры возможно, если есть одобрение врача.

Когда мы говорим о вреде рентгена, мы в первую очередь подразумеваем обследования на старых аппаратах. Современная же стоматология шагнула далеко вперед, а доза облучения от современных рентгеновских аппаратов идентична той, что получает человек при перелете на самолете.

Что лучше – рентген, КТ или МРТ?

Функциональная рентгенография височно-нижнечелюстного сустава по-прежнему является одним из наиболее часто проводимых методов обследования в стоматологии, несмотря на появление более информативных методов, вроде компьютерной томографии и МРТ.

Говорить о том, какой из этих методов лучше, не совсем корректно. Тот же МРТ лучше сканирует внутренние органы, но не так информативен в обследовании костных тканей. Рентген же лучше подходит именно для исследования костей, поэтому актуальность этого метода по-прежнему сохраняется на высоком уровне.

Где можно сделать рентген ВНЧС в Санкт-Петербурге?

Если вам необходима рентгенограмма височно-нижнечелюстного сустава, то вы можете воспользоваться услугами диагностического центра «ЛУЧ». Современное оборудование и высокий профессионализм наших сотрудников позволяет получать снимки высокого качества, которые позволяют лечащему врачу своевременно поставить диагноз и назначить схему лечения.

Для записи на прием вам нужно оставить онлайн-заявку, либо связаться с нами по телефонам, указанным на сайте. Для удобства наших клиентов, результаты могут быть пересланы по почте, либо записаны на цифровой носитель.

Компьютерная томография височно-нижнечелюстного сустава

КТ ВНЧС представляет собой неинвазивный метод диагностики, который основан на рентгеновском излучении. Характеризуется высоким уровнем информативности и небольшой дозой облучения, но проходить это обследование можно строго по назначению лечащего врача.

Патологии ВНЧС характеризуются нехарактерными симптомами, что усложняет процесс диагностики заболеваний. Пациент может испытывать повышенную чувствительность зубного ряда, боли в голове и нетипичную пульсацию в висках, что может указывать на целый ряд проблем. Все это может стать следствием некорректной диагностики и неправильного лечения. Характерный пример – это удаление зуба при непонятных причинах его сильной чувствительности. Чтобы этого избежать, используется компьютерная томография ВНЧС, которая позволяет дать максимально точную картину исследуемых участков.

Особенности обследования

КТ височно-нижнечелюстного сустава позволяет получать снимки с послойным отображением внутренних структур. Сама суть метода основывается на способности тканей к накоплению и отражению электромагнитных волн. Излучаемые частицы способны достаточно глубоко проникать в слои организма пациента, что и дает отличные информативность результатов обследования.

КТ проводится с помощью специального аппарата – томографа. Он состоит из нескольких составляющих:

ПК, который обрабатывает полученную информацию от аппарата. В итоге данные преображаются в 2D или 3D-снимки.
Стол с выдвижным механизмом, на котором располагается пациент. Обратите внимание, что максимальный вес, который он может выдержать – это 160 кг, поэтому есть определенные ограничения к проведению процедуры для лиц с избыточным весом.
Рентгеновские трубки. В зависимости от аппарата, их может быть до 64 штук. От их количества зависит длительность всего обследования.
Гентри – это подвижная часть томографического оборудования.

Томография ВНЧС основывается на воздействии большого количества потоков рентген-лучей на исследуемую область. Датчики, размещенные на выдвижном столе (под телом больного), фиксируют накопление фотонов тканями человеческого организма. Вращение рентгеновских трубок позволяет проанализировать исследуемые участки во всем объеме.

В каких случаях проводится КТ?

Томография височно-нижнечелюстного сустава назначается при наличии следующих заболеваний и патологических состояний:

Вывихи и подвывихи суставной головки.
Анкилоз. Эта патология характеризуется практически полным отсутствием подвижности сустава. Происходит это по причине разросшейся соединительной ткани.
Артрит, синовит и другие воспалительные заболевания.
Посттравматические артропатии, которые отличаются нарушением функций суставов.
Различные новообразования.
Различные аномалии лицевого черепа ВНЧС. В частности, компьютерная томография используется для диагностики гипоплазии – недостаточного развития.
Дегенеративные процессы, происходящие в суставах, которые практически не поддаются терапии. Отмирание костных структур может быть вызвано естественными возрастными изменениями или различными системными заболеваниями.
Синдром Мебиуса, который диагностируется сразу же после рождения ребенка. Эта патология характеризуется отсутствием подвижности сустава, что является следствием разрастанием венечного отростка.
Выявление последствий переломов и прочих травм.
Болевой синдром в лицевой области.
Проблемы с пережевыванием пищи, нарушение речи и закладывание в ушах.

Помимо этого, обследование показано тем пациентам, у которых открытие рта сопровождается характерным щелчком и наличием болей неясного происхождения, которые отдают в отдельные части головы.

Компьютерная томография основывается на использовании рентгенологического облучения, поэтому есть противопоказаний к проведению этой процедуры. Кроме того, во время обследования пациент должен сохранять полную неподвижность в течение определенного временного промежутка.

В связи с этим, КТ противопоказана в следующих случаях:

Избыточный вес обследуемого. Выдвижной стол может выдержать не более 160 кг.
Измененное сознание пациента. Оно может быть вызвано алкогольным или наркотическим опьянением, либо различными психическими расстройствами.
Детский возраст до 3 лет. При обследовании организм получает определенную дозу облучения, но особенно сильно это влияние происходит для детского организма. Могут замедлиться процессы обмена веществ и другие негативные последствия.
Период вынашивания плода. Доказано, что рентген-лучи негативно сказываются на развитии ребенка.

Что касается беременности, то здесь важно одно уточнение. Если обследование нужно по причине жизненной необходимости и нет других альтернатив, то врач может принять положительное решение о проведении процедуры. Он должен оценить степень риска для плода, чтобы потенциальная польза для здоровья матери была не больше, чем вероятный вред для ребенка.

Правила подготовки

Подготовительные процедуры к КТ челюсти и ВНЧС зависят от того, будет ли использоваться контраст. Если да, то подготовка будет несколько основательнее, чем при обычном КТ.

Пациент должен сдать биохимию крови, чтобы узнать уровень мочевины и других важных показателей. Также стандартная процедура заключается в аллергической пробе, которая позволяет узнать реакцию организма на препарат, содержащий йод. В день самого обследования нужно воздержаться от еды и питья.

Если же речь идет о стандартной компьютерной томографии, то определенных правил подготовки к ней нет. Перед процедурой нужно будет снять с себя все металлические предметы (слуховой аппарат, серьги, украшения и т.д.).

Как проходит компьютерная томография височно-нижнечелюстного сустава?

Пациент ложится на специальный выдвижной стол аппарата. Специалист контролирует весь процесс обследования из соседнего помещения.

При включении томографа, стол заезжает внутрь самого аппарата. Его работа может сопровождаться шумом – это абсолютно нормально, поэтому нужно сохранять неподвижное состояние. Любое действие (открытие рта, поворот головы и т.д.) должно производиться только по команде врача.

Пациентам, страдающим от тревожных состояний или клаустрофобии, дается седативное средство перед процедурой. Делается это на случай возникновения панической атаки у человека.

Если у пациента резко ухудшится состояние внутри аппарата, он может сообщить об этом специалисту по встроенному микрофону.

КТ ВНЧС – что показывает обследование?

При проведении КТ, предполагаемая патология или дефект становятся хорошо видны на мониторе компьютера. Изображение может быть получено в нескольких проекциях – аксиальной, фронтальной или сагиттальной.

Полученный снимок может определить следующие виды отклонений:

Изменение размеров суставной щели.
Отклонения суставного диска.
Изменение костных структур.
Наличие новообразований.
Смещение головок сустава.

Что лучше – МРТ или КТ?

Говоря об исследовании патологий ВНЧС, многие задаются вопросом, что выбрать МРТ или КТ? Для начала стоит отметить, что обе эти методики подходят для обследования состояния височно-нижнечелюстного сустава. И МРТ, и КТ, имеют свои преимущества и недостатки, поэтому однозначно ответить на вопрос о том, что лучше, достаточно проблематично.

МРТ лучше с точки зрения отсутствия определенных противопоказаний к ее проведению. Объясняется это тем, что в основе этого метода не лежит рентгеновское излучение, которое негативно влияет на организм человека при превышении допустимой дозы.

Говоря же именно об обследовании ВНЧС, то МРТ больше подходит для изучения суставных поверхностей (участков сочленения двух частей, покрытых хрящом). Что же касается изучения самого сустава, то в большинстве случаев назначает именно компьютерная томография. К тому же, стоимость КТ ниже, чем МРТ.

Разновидности обследования

КТ ВНЧС может проводиться с закрытым и открытым ртом, в зависимости от конкретного клинического случая. Во время проведения процедуры могут использоваться различные варианты этого обследования:

Траснаксиальная методика. Это стандартная процедура (через ось тела). В ходе ее проведения получается порядка 25 снимков, идущих параллельно глазной ямке. Можно визуализировать отдельно левый и правый сустав.
Саггитальное сканирование. Оно проводится строго параллельно ушной раковине. Ведется оценка состояния ВНЧС в трех фазах, т.е. пациента просят закрыть рот, приоткрыть его наполовину и полностью.
Объемный 3D-режим. Получается пространственное изображение правого и левого сустава.

Как правило, во время диагностики используется комбинация из вышеуказанных вариантов обследования для получения наиболее точной картины.

Основные преимущества компьютерной томографии в диагностике патологий ВНЧС

Идентичность съемки сустава с обеих сторон.
Максимально точное воссоздание формы суставных поверхностей во всех плоскостях.
Изучение состояния жевательных мышц и суставного диска.
Отсутствие всяческих искажений, мешающих постановке диагноза.
Минимальная доза облучения.
Быстрая процедура обследования.

Те сведения и снимки, которые получается в результате КТ, имеют очень большую диагностическую ценность при составлении грамотной схемы лечения дисфункции височно-нижнечелюстного сустава, в протезировании и исправлении прикуса, а также при плановых хирургических вмешательствах (как подготовительная процедура).

Где можно сделать компьютерную томографию двух челюстей и ВНЧС в Санкт-Петербурге?

Диагностический рентген-центр «ЛУЧ» приглашает вас пройти компьютерную томографию 3D, которая успешно применяется для диагностики патологий ВНЧС. Объемность реконструкции исследуемой области придает диагностике необходимую точность и высокий уровень детализации.

Все это возможно, благодаря современному оборудованию нашего рентген-центра. Мы прекрасно понимаем, насколько важен правильно поставленный диагноз, поэтому тщательно подходим к выбору персонала.

Для наших клиентов возможна запись результатов исследования на цифровой носитель и курьерская доставка по Санкт-Петербургу. Чтобы записаться к нам на прием, нужно оставить онлайн-заявку на сайте, либо позвонить по указанному номеру телефона.

Рентгенограмма, КТ при нижнечелюстном валике

а) Терминология:

1. Аббревиатура:
• Небный валик (НВ)

2. Синонимы:
• Валик неба

3. Определение:
• Экзофитная пролиферация нормальных кортикальной и губчатой костей в средних отделах твердого неба

б) Визуализация:

1. Общая характеристика:
• Локализация:
о Твердое небо по средней линии
• Размер:
о Варьирует; мельчайший узел - большие мультицентрические разрастания
• Морфология:
о Плоская, узловая, мультицентрическая или веретеновидная

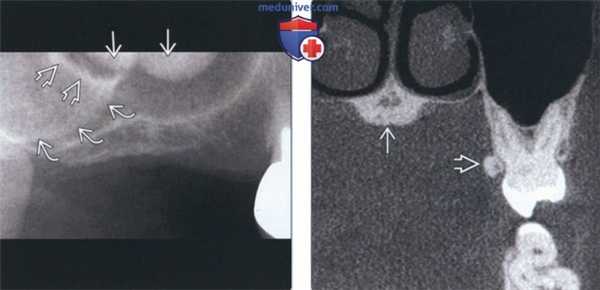

(Слева) На периапикальной рентгенограмме правой половины верхней челюсти у пациента с отсутствующими зубами определяются хорошо отграниченные рентгеноконтрастные наложения в верхних отделах верхнечелюстной пазухи, представляющие собой небный валик с фестончатыми краями. Визуализируется серповидное затенение (скуловой отросток верхней челюсти) и распространяющийся кзади рентгеноконтрасгный участок (нижний край скуловой кости).
(Справа) На корональной КЛКТ визуализируется маленький небный валик в средних отделах неба. Обратите внимание на небный экзостоз. Экзостозы часто сочетаются с небными валиками.

2. Рентгенография при небном валике:
• Интраоральные рентгенограммы:
о Хорошо отграниченные рентгеноконтрастные участки, которые могут накладываться на изображение верхнечелюстной пазухи на периапикальных рентгенограммах задних зубов

3. КТ при небном валике:
• КЛКТ:
о Экзофитные срединные гиперденсные разрастания твердого неба

в) Дифференциальная диагностика небного валика:

1. Экзостозы:
• Рентгенограммы: хорошо отграниченные рентгеноконтрастные участки, лежащие ближе к шейке зуба, чем НВ
• КЛКТ: экзофитные костные разрастания в области щечного или небного края альвеолярных отростков

2. Остеома:
• Экзофитные узлы, чаще в области ветви и нижнего края нижней челюсти
• Могут быть множественными: синдром Гарднера

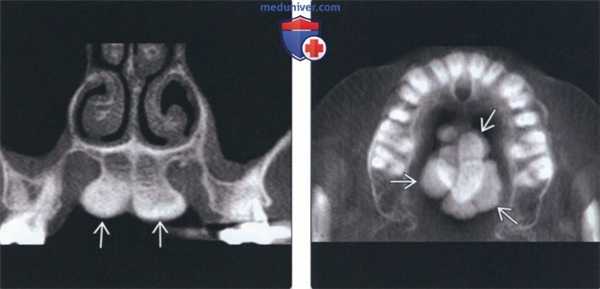

(Слева) На корональной КЛКТ визуализируется большой небный валик, разделенный посередине. Такие крупные валики могут приводить к нарушению функции и часто приводят к хронической травматизации, требуя удаления хирургическим путем. Покрывающая слизистая оболочка обычно истончена.
(Справа) На аксиальной КЛКТ у этого же пациента визуализируется мультицентрический небный валик. Обратите внимание на признаки доброкачественного роста: симметричное увеличение и ровные края.

г) Патология:

1. Общая характеристика:
• Этиология:
о Генетические нарушения в сочетании с внешними влияниями: парафункциональной активностью
• Генетика:
о Возможно Х-сцепленное наследование; встречаемость выше у женщин
• Сопутствующие нарушения:
о Щечные и небные экзостозы
о Нижнечелюстные валики

2. Микроскопия:
• Плотная губчатая кость с кортикальным «ободком» различной толщины
• Костная ткань валика с успехом может использоваться для реконструкции альвеолярного гребня

д) Клинические особенности:

1. Проявления:
• Типичные признаки/симптомы:
о Бессимптомное течение в отсутствие травматизации
• Другие признаки/симптомы:
о Большие валики могут затруднять прием пищи и речь
о А также постоянно травмироваться в процессе жевания
о Сообщается об остеонекрозе небного валика вследствие травмы у пациентов, в течение долгого времени принимающих бисфосфонаты

2. Демография:
• Возраст:
о Обычно до 30 лет
• Пол:
о Ж>М
• Эпидемиология:
о Чаще в определенных этнических группах: у монголов, эскимосов
о Согласно исследованиям, средняя плотность костной ткани у женщин в постменопаузе с большими НВ выше, чем в их возрастной группе и у намного более молодых женщин

3. Течение и прогноз:
• Возможен медленный рост
• Прогноз хороший; злокачественный потенциал отсутствует

4. Лечение:
• Не требуется
• Удаление валиков при травматизации или при нарушении функции, либо при изготовлении протезов для замещения утраченных зубов

е) Диагностическая памятка. Следует учесть:
• Остеому/синдром Гарднера при нетипичном расположении валиков

1. Синоним:
• Валик нижней челюсти

2. Определение:
• Экзофитная пролиферация кортикальной и трабекулярной кости язычной поверхности нижней челюсти, обычно в области премоляров

1. Общая характеристика:
• Лучший диагностический критерий:
о Интраоральные рентгенограммы: двухсторонние хорошо отграниченные рентгеноконтрастные участки без рентгенонегативного гало
• Локализация:
о Язычная сторона нижней челюсти в области премоляров; сзади может доходить до моляров, спереди до клыков
о Надчелюстно-подъязычным гребнем
о В редких случаях с одной стороны
• Размер:
о Варьирует; крайне малый (о Может увеличиваться при длительном приеме фенитоина, стимулирующего остеогенез
• Морфология
о Округлая или нодулярная; четкие границы; возможны множественные поражения

2. Рекомендации по визуализации:
• Лучший метод визуализации:
о Периапикальные или окклюзионные рентгенограммы; КЛКТ

(Слева) На периапикальной рентгенограмме области средней трети корней премоляров слева определяется четко отграниченный рентгеноконтрастный участок. Такая локализация типична для нижнечелюстных валиков, хотя валики большого размера могут распространяться кзади к молярам и кпереди к резцам. Обратите внимание на отсутствие просветления на периферии. Четкие и ровные края помогают отличить валик от идиопатического остеосклероза.
(Справа) На периапикальной рентгенограмме центральных резцов нижней челюсти определяются типично выглядящие двухсторонние нижнечелюстные валики.

3. Рентгенография при нижнечелюстном валике:
• Интраоральные рентгенограммы:
о Двухсторонние хорошо отграниченные рентгеноконтрастные участки в области средней трети корней премоляров нижней челюсти

4. КТ при нижнечелюстном валике:
• КЛКТ:
о Двухсторонние экзофитные участки высокой плотности с язычной стороны в области премоляров нижней челюсти

в) Дифференциальная диагностика нижнечелюстного валика:

1. Идиопатический остеосклероз (эностоз):
• Рентгенография:
о Плотный склеротический очаг в кости с неровными краями
о Может возникать в другой области кроме премоляров нижней челюсти
• КЛКТ: гиперденсные участки в пределах щечной и альвеолярной кортикальных пластинок

2. Сиаолит в вартоновом протоке:
• Рентгенография: кальцинаты в вартоновом протоке могут напоминать валики
• КЛКТ: кальцинаты лежат с язычной стороны и отделены от нижней челюсти

3. Щечный экзостоз:
• Рентгенография: хорошо отграниченный рентгеноконтрастный участок на щечной поверхности альвеолярного отростка, лежащий ближе к шейке зуба, чем валик
• КЛКТ: экзофитные костные разрастания на щечной поверхности альвеолярных отростков

4. Остеома:
• Экзофитные узлы, чаще возникающие в области ветви и нижнего края нижней челюсти
• Могут быть множественными; предполагайте синдром Гарднера

(Слева) На аксиальной КЛКТ визуализируются большие фестончатые рентгеноконтрастные разрастания, представляющие собой нижнечелюстные валики.
(Справа) На корональной КЛКТ определяется сдавление языка огромными нижнечелюстными валиками. Валики покрыты тонкой слизистой оболочкой, которая может травмироваться. При хроническом воспалении или нарушении функции валики удаляются. Обратите внимание на верхне и нижнечелюстные щечные экзостозы, которые часто сочетаются с нижнечелюстными валиками.

1. Общая характеристика:
• Этиология:
о Врожденное состояние, связанное с внешними влияниями: окклюзионной нагрузкой, парафункциональными привычками:
- Недавно доказана связь с «квадратной» нижней челюстью, способствующей патологическому распределению стрессовых нагрузок
• Генетика:
о Аутосомно-доминантный тип
• Сопутствующие нарушения:
о До 36%: связь с щечными или небными экзостозами; до 50%: связь с небным валиком

2. Микроскопия:
• Гиперплазия зрелой кортикальной или трабекулярной костей

2. Демография:
• Возраст:
о Редко до 10 лет; обычно 30-40 лет
• Пол:
о М>Ж
• Эпидемиология:
о Распространенность может быть выше в конкретных этнических группах: у монголов, эскимосов

3. Течение и прогноз:
• Возможен медленный рост
• Прогноз хороший; отсутствует злокачественный потенциал

4. Лечение:
• Удаление валиков при травматизации или нарушении функции, либо при изготовлении протеза

е) Диагностическая памятка. Следует учесть:
• Синдром Гарднера, если локализация разрастаний нетипична для валиков

Читайте также:
