Субъективная оценка слуха тональной аудиометрией
Добавил пользователь Алексей Ф. Обновлено: 21.12.2024
Традиционно острота слуха оценивается по восприятию чистых тонов на частотах в 250, 500, 1000, 2000, 4000 и 8000 гЦ. Для исследования порогов воздушной проводимости пациент надевает наушники, либо накладные, которые закрывают всю ушную раковину, либо вставочные, которые вводятся в наружный слуховой проход. Для исследования порогов костной проводимости на сосцевидный отросток пациента устанавливают костный осциллятор. Результат исследования отображается в виде аудиограммы, где на оси X отложена частота звука, а на оси Y-интенсивность.
Если порог ниже 0 дБ ПС (порог слышимости в децибелах, например, — 5 дБ порог слышимости (ПС)), значит, чувствительность слухового анализатора на это ухо лучше на 5 дБ, чем чувствительность среднего молодого человека без каких-либо заболеваний ушей.
Исследование костной проводимости позволяет оценить механизм звуковосприятия. Звуковой сигнал, который поступает из наушника, вставленного в слуховой проход или надетого на ушную раковину, сначала проходит через наружный слуховой проход, затем достигает полости среднего уха, поступает в улитку, где трансформируется в нервный импульс и передается по волокнам слухового нерва к улитковому ядру, в продолговатый мозг и корковые центры слуха. Таким образом, исследование воздушной проводимости позволяет судить о состоянии звукопроведения и звуковосприятия в целом. Повышение порогов воздушной проводимости свидетельствует о наличии кондуктивной и/или нейросенсорной тугоухости. Разница в дБ между порогами воздушной и костной проводимости называется костно-воздушным разрывом, по которому можно судить о состоянии механизма звукопроведения.
Верхней границей нормального уровня костной проводимости считается 15 дБ порог слышимости (ПС), хотя некоторые врачи считают, что нормой можно считать значения до 25 дБ порог слышимости (ПС). Верхней границей воздушной проводимости у взрослых считается 25 дБ ПС. При кондуктивной тугоухости пороги костной проводимости находятся в пределах нормальных значений, но пороги воздушной проводимости повышены, из-за этого появляется костно-воздушный интервал (> 10 дБ).
При нейросенсорной тугоухости отмечается одинаковое повышение порогов и воздушной, и костной проводимости, значимый костно-воздушный разрыв отсутствует. Смешанная тугоухость (при которой снижение слуха носит и кондуктивный, и нейросен-сорный характер) отмечается, когда за пределы нормы одновременно выходят пороги воздушной и костной проводимости, но воздушная проводимость страдает сильнее (в результате также появляется костно-воздушный разрыв). Иногда имеющееся нарушение звукопроведения по кондуктивному типу может не сопровождаться снижением слуха как таковым, например, когда пороги костной и воздушной проводимости находятся в пределах нормы, но при этом имеется костно-воздушный разрыв. Смешанная тугоухость выставляется только в том случае, когда костно-воздушный разрыв и повышение порогов находятся на одной частоте. Различные варианты снижения слуха представлены на рисунке ниже. Наиболее распространенные причины кондуктивной и нейросенсорной тугоухости приведены в таблице ниже.
Степень тяжести тугоухости определяется на основе вычисления усредненного чистого тона, который рассчитывается как среднее арифметическое от порогов воздушной проводимости на частотах в 500 гЦ, 1000 гЦ и 2000 гЦ. В некоторых случаях для расчета используют четыре частоты (500, 1000, 2000, 3000 гЦ или 500, 1000, 2000 и 4000 гЦ). Рабочая комиссия по слуху и равновесию Американской Академии оториноларингологии — хирургии головы и шеи рекомендует использовать усредненные чистые тоны на четырех частотах при обследовании пациентов с болезнью Меньера, вестибулярной шванномой и кондуктивной тугоухостью. В своих рекомендациях по обследованию пациентов с кондуктивной тугоухостью Академия также советует пользоваться четырьмя частотами для документирования костно-воздушного разрыва.

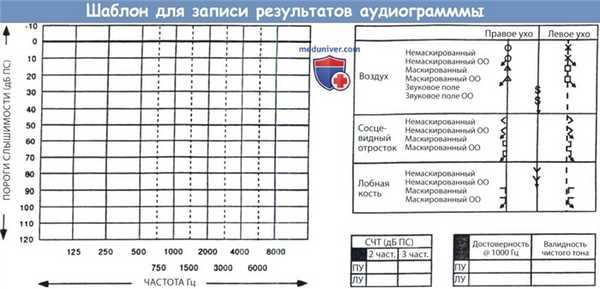

Шаблон для записи результатов аудиограммы. Интенсивность отложена по оси ординат, частота — по оси абсцисс.
Пороги оцениваются с шагом в 5 дБ. В условных обозначениях изображены символы, которыми обозначают пороги воздушной и костной проводимости на каждое ухо, а также звуковое поле.
ЛУ—левое ухо, ПУ—правое ухо, ОО — отсутствие ответа, СЧТ—средний чистый тон.

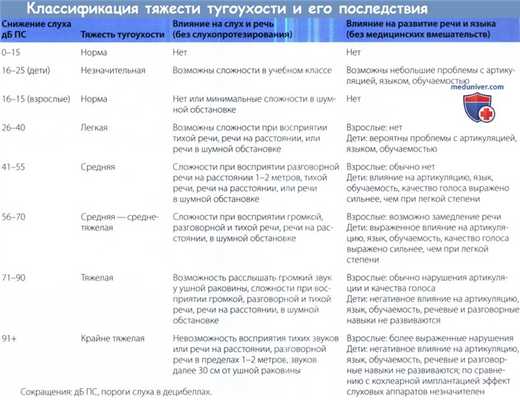

В таблице ниже приведена классификация тугоухости по степени тяжести, в основу которой положено исследование усредненных чистых тонов на трех речевых частотах (500, 1000 и 2000 гЦ); слух может варьировать от нормального до полной глухоты. Обратите внимание на то, что классификации тугоухости у детей и у взрослых практически одинаковы, лишь за тем исключением, что у детей верхней границей нормы считается потеря слуха в 15 дБ, а у взрослых — в 25 дБ. Соответственно, у детей потеря слуха в пределах 16-25 дБ классифицируется как легкая тугоухость. Также в таблице приведены сведения о том, какое влияние та или иная степень тугоухости будет оказывать на восприятие разговорной речи. Условно считается, что негромкий разговор ведется на уровне 35 дБ, обычная беседа — 45-50 дБ, громкая разговорная речь — 65 дБ.
В таблице ниже приведена информация и о том, как в отсутствие ранних диагностики и лечения та или иная степень тугоухости скажется на развитии языка и речи. Если у пациента результаты исследования усредненного чистого тона находятся в пределах нормы, но имеется повышение порогов на высоких частотах, он будет испытывать сложности при общении в шумной или людной обстановке, даже если восприятие высоких час гот нарушено весьма умеренно. Социальные последствия односторонней тугоухости не такие серьезные, но даже в этом пациенты будут иметь сложности при необходимости точного прослушивания.
При помощи поведенческих тестов вычислить пороги восприятия звуков определенных частот можно у детей, чей когнитивный возраст соответствует шести месяцам жизни. У детей с меньшим когнитивным возрастом эффективность наблюдательных методик значительно ниже, потому что они позволяют определить наличие только среднетяжелой или тяжелой тугоухости хотя бы на одном ухе.

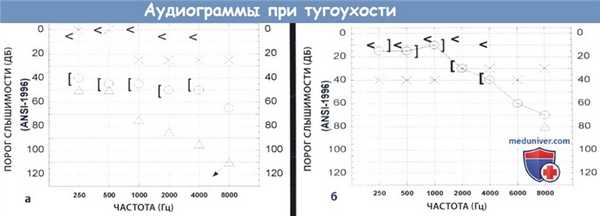

(а) На правом ухе на низких частотах маскированные (истинные) пороги костной проводимости (КП) выходят за пределы нормальных значений; маскированные (истинные) пороги воздушной проводимости (ВП) также выходят за пределы нормальных значений, выраженный костно-воздушный разрыв (КВР) отсутствует. Данные соответствуют нейросенсорной тугоухости на данных частотах.
На правом ухе на частотах выше 500 гЦ маскированные (истинные) пороги костной проводимости (КП) выходят за пределы нормальных значений; маскированные (истинные) пороги воздушной проводимости (ВП) также выходят за пределы нормальных значений, присутствует значительный КВР (30-50 дБ), что говорит в пользу смешанной тугоухости на данных частотах. На правом ухе на низких частотах немаскированные пороги КП отражают улитковый резерв левого уха (хотя символ указывает на то, что костный осциллятор установлен на правый сосцевидный отросток).
Маскированные (истинные) пороги костной проводимости правого уха выходят за пределы нормы, значит, немаскированные пороги КП будут отражать пороги КП для левого уха. Немаскированные пороги КП (отражающие костную проводимость левого уха) и пороги ВП левого уха находятся в пределах нормы, КВР отсутствует, следовательно, на низких частотах слух нормален. На левом ухе на частотах выше 500 Гц немаскированные пороги КП и пороги ВП левого уха все еще находятся в пределах нормы, но появляется значительный КВР (20-25 дБ); следовательно, общая чувствительность слуха в норме, но присутствует КВР.
(б) В левом ухе на частотах до 1000 Гц левые маскированные пороги КП находятся в пределах нормальных значений,
но пороги ВП повышены, присутствует КВР (30-35 дБ), что говорит о нарушении слуха по типу звукопроведения на данных частотах.
На частотах выше 1000 Гц немаскированные пороги КП (отражающие КП левого уха) остаются в пределах нормы, но пороги ВП на левое ухо повышены, присутствует значительный КВР (20-25 дБ), что также говорит о наличии кондуктивной тугоухости на данных частотах. На правом ухе на частотах до 1000 Гц немаскированные пороги КП, отражающие КП правого уха, и пороги ВП находятся в пределах нормы, следовательно, слух на этих частотах нормальный. На частотах выше 1000 Гц правые маскированные (истинные) пороги КП и пороги ВП на правое ухо выходят за пределы нормы, значительного КВР нет, значит, на данных частотах снижение слуха обусловлено нарушением звуковосприятия.
ANSI — Американский национальный институт стандартов.
а) Типы аудиограмм. Результаты тональной аудиограммы можно классифицировать не только по типу и тяжести снижения слуха, но также и по форме получившегося графика. На рисунке ниже приведены наиболее распространенные варианты аудиограмм: плоская, нисходящая, восходящая, западающая, выпуклая, фрагментарная (угловая), с вырезкой, с пиком. Форма кривой может говорить в пользу какого-то конкретного диагноза, но почти никогда она не бывает патогномоничной. Плоский тип аудиограммы, например, часто встречается на поздних стадиях болезни Меньера, а нисходящая аудиограмма характерна для пресбиакузиса. Для ранних стадий болезни Меньера характерен восходящий тип кривой.
У некоторых лиц с врожденной тугоухостью кривая аудиограммы имеет вид «ниши» (впалая кривая), а при определенных наследственных формах снижения слуха аудиограмма принимает «выпуклый» вид (в некоторых других случаях — фрагментарный или «угловатый» вид). Для профессиональной тугоухости характерно появление на аудиограмме «вырезки» на частотах 3000-6000 гЦ. У некоторых пациентов с болезнью Меньера на аудиограмме появляется «пик» на частоте в 2000 гЦ; на более высоких и более низких частотах слух снижен.
Также на форму кривой аудиограммы влияет этиология кондуктивной тугоухости. «Кривой жесткости» называют вид аудиограммы, которая характерна для заболеваний, в первую очередь влияющих на жесткость колебательной системы среднего уха и вызывающих снижение слуха преимущественно на низких частотах. «Кривая массы» характера для заболеваний, которые влияют на массу колебательной системы (например, разрыв цепи слуховых косточек) и в большей степени сопровождаются снижением слуха на высоких частотах. Вид аудиограммы, характерной для больных с отосклерозом называют «феноменом Кархарта». Из-за снижения резонанса цепи слуховых косточек происходит увеличение порогов костной проводимости на частоте 2000 гЦ, в то время как на более высоких и на более низких частотах слух остается нормальным. Иногда при экссудативном среднем отите и при хроническом среднем отите на аудиограмме можно увидеть пик на частоте 2000 гЦ.
Он появляется из-за того, что слух на более низких частотах снижен из-за эффекта жесткости, а на более высоких — из-за эффекта массы, наблюдаемого при уровне выше 2000 гЦ.
Различные варианты аудиограммы:
(а) При «высокочастотной» форме аудиограммы снижение слуха наблюдается только на высоких частотах (левое ухо).
При «низкочастотной» форме аудиограммы снижение слуха наблюдается только на низких частотах (правое ухо).
(б) При «плоской» аудиограмме пороги примерно одинаковы (в пределах ± 20 дБ) на всех частотах (правое ухо).
При «восходящей» аудиограмме улучшается восприятие высоких частот (левое ухо).
(в) При «нисходящей» аудиограмме ухудшается восприятие низких частот (левое ухо).
При «впалой» аудиограмме пороги хуже на средних частотах (правое ухо).
(г) При «выпуклой» аудиограмме результаты исследования порогов противоположны тем, что наблюдаются на «впалой» аудиограмме—лучше на средних частотах, но хуже на низких и высоких (левое ухо).
При «фрагментарной» или «угловой» аудиограмме слух присутствует только на низких частотах, на пределе регистрации прибора (правое ухо).
(д) Если на аудиограмме присутствует «вырезка», значит, слух на частотах выше и ниже «вырезки» лучше (левое ухо).
При наличии «пика» слух на частотах выше и ниже «пика» хуже (правое ухо). ANSI — Американский национальный институт стандартов.
б) Стандартная тональная пороговая аудиометрия и контроль приема ототоксичных препаратов. Ототоксический эффект (кохлеотоксический и/или вестибулотоксический) может наблюдаться при приеме аминогликозидов (канамицин, амикацин), петлевых диуретиков (этакриновая кислота, фуросемид), цитостатиков (цисплатин, карбоплатин), высоких доз аспирина и противомалярийных препаратов (хинолон). В большинстве случаев ототоксический эффект необратим, но иногда наблюдается восстановление утраченных функций. Всем пациентам, принимающим ототоксичные препараты, необходим аудиометрический мониторинг. Согласно протоколу, принятому Американской ассоциацией речи, языка и слуха (ASHA), при приеме амингликозидов первый раз аудиометрию необходимо выполнить либо перед началом приема, либо в течение 72 часов после.
При проведении химиотерапии первое аудиометрическое обследование нужно выполнить либо в течение недели до, либо в течение 24 часов после получения первой дозы. У чувствительных пациентов пороги воздушной проводимости нужно оценивать на частотах 250-8000 гЦ. Согласно рекомендациям ASHA, при приеме аминогликозидов аудиограмму нужно выполнять еженедельно, при приеме препаратов платины — в течение 24 часов после каждого приема. Значимым изменением функции слуха принято считать ухудшение порогов воздушной проводимости хотя бы на 20 дБ на одной частоте, хотя бы на 10 дБ — на двух частотах, либо отсутствие ответа с трех последовательных частот (при условии, что до этого ответ с них был). Для того, чтобы убедиться в значимости полученных изменений, исследование повторяют через 24 часа. Если на аудиограмме вновь зафиксировано снижение слуха, для исключения кондуктивного компонента тугоухости следует измерить пороги костной проводимости и выполнить тимпанограмму.
Если проведение субъективных методов исследования невозможно, в качестве аудиологического мониторинга при приеме ототоксичных препаратов следует использовать методы отоакустической эмиссии и слуховых вызванных потенциалов.
в) Аудиометрия в расширенном диапазоне частот. Аудиометрия в расширенном диапазоне частот подразумевает определение порогов воздушной проводимости на частотах выше 8000 гЦ: 9000, 10000, 11200, 12500, 14000, 16000, 18000 и 20000 гЦ. Для отслеживания ототоксического эффекта может использоваться ультравысокочастотная аудиометрия, поскольку многие ототоксичные препараты (например, цисплатин) первоначально могут вызывать снижение слуха на частотах, выходящих за пределы стандартной аудиометрии (250-8000 гЦ). Были разработаны многочисленные протоколы быстрой оценки порогов слухового восприятия, в том числе высокочастотных, которые позволили бы идентифицировать так называемый «диапазон чувствительности ототоксичности».
Значительным ограничением расширенной аудиометрии является тот факт, что пороги восприятия увеличиваются с возрастанием частоты звука, а также с возрастом пациента. Следовательно, при первоначальном исследовании порогов восприятия простое аудиометрическое исследование может оказаться недостаточным, из-за чего выявить ототоксичный эффект будет невозможно, особенно у пожилых пациентов.
Редактор: Искандер Милевски. Дата обновления публикации: 18.3.2021
Субъективная оценка слуха тональной аудиометрией
Субъективная оценка слуха речевой аудиометрией
При проведении оценки порогов распознавания речи (speech recognition threshold, SRT) пациента просят повторить слова, которые произносятся с одинаковым ударением на оба слога. За порог распознавания речи принимается минимальная интенсивность звука, на которой пациент может правильно повторить произнесенное слово в 50% случаев. Для согласования результатов SRT со значением РТА используется разница в децибелах между двумя этими значениями.
Если аудиограмма имеет плоский вид на речевых частотах (например, разница не более чем 5 дБ между двумя соседними октавами на частотах 500-2000 гЦ), сравнение проводится между SRT и трехчастотной РТА. Соответственно, при наличии нисходящей или восходящей кривой на аудиограмме, где разница порогов между соседними октавами составляет более 5 дБ, сравниваются SRT и РТА на двух наилучших порогах воздушной проводимости на частотах 500, 1000, 2000 гЦ. Если разница между результатами двух методов исследования составляет лишь несколько дБ, значит, пороги воздушной проводимости были оценены правильно.
Если после исключения всех технических факторов результаты SRT оказываются значительно лучше, чем РТА (>12 дБ), можно предположить наличие функционального (неорганического) расстройства слуха. Когда результаты SRT оказываются значительно хуже, чем РТА (> 12 дБ), вероятно, речь идет о нарушении речевого развития.
Надпороговая речевая аудиометрия (тест на разборчивость речи) проводится для того, чтобы определить, насколько хорошо испытуемый может воспринимать человеческую речь, громкость которой превышает значения SRT. Исследуются оба уха, звук подается через наушники. Чаще всего при надпороговой речевой аудиометрии пациенту для повторения представляют односложные слова, но иногда это могут быть и отдельные слоги, и целые предложения. Чаще всего результат исследования представляют как процент от общего числа слов, которые пациент смог правильно повторить (уровень громкости обычно на 25-40 дБ выше SRT).
Если у пациента со снижением слуха сохраняется высокий уровень распознавания речи, скорее всего, ношение слухового аппарата будет эффективным. Обычно при подборе слухового аппарата пациента просят повторять слова, которые доносятся не из наушников, а из внешнего динамика. Это позволяет оценить эффективность работы слухового аппарата в шумной обстановке.
Речевую аудиометрию выполняют с помощью унифицированного теста, используя многосложные числительные и односложные слова:

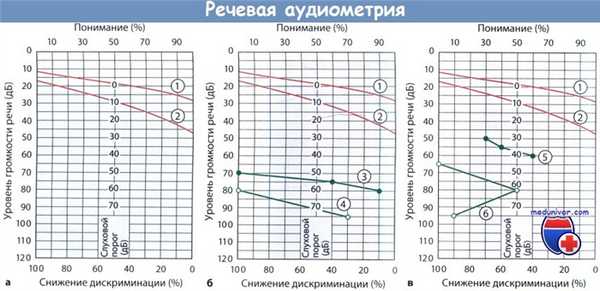

а - Пациенты с нормальным слухом понимают 50% слышимых ими числительных при уровне громкости 18,5 дБ и 100% - при уровне громкости 30дБ (1).
Понимание односложных слов (2), произносимых при уровне громкости 30 дБ, составляет 50%, а при 50 дБ - 100%.
б - У пациентов с кондуктивной тугоухостью график зависимости разборчивости от уровня громкости (3) смещен в сторону более высокого уровня громкости, но при достаточно высоких уровнях громкости понимание речи достигает 100% (4).
в - Нейросенсорная тугоухость приводит к уплощению кривых зависимости разборчивости от уровня громкости при произнесении односложных слов (5).
Снижение понимания речи, а также смещение разборчивости к более высокому уровню громкости говорит о нарушении обработки речи, например вследствие поражения улитки или неврологических нарушений (6).
Путем применения методов статистического анализа, для каждого распознавания слов были вычислены 95% доверительные интервалы. Они могут использоваться для сравнения результатов от разных ушей (при условии, что используется записанный звук, а пороги восприятия на оба уха находятся примерно на одном уровне). Если значение выходит за пределы установленного доверительного интервала, значит, распознавание речи одним ухом статистически хуже, чем вторым. Подобный результат может быть признаком ретрокохлеарной патологии. Тем не менее, клиническая значимость такого результата все еще сомнительна, т.к. при вести булярных шванномах наблюдается асимметричное снижение слуха.
95% доверительные интервалы могут быть полезными для сравнения более ранних исследований с последним (в том случае, если пороги восприятия при тональной аудиометрии остались на прежнем уровне).
95% доверительные интервалы оказываются более узкими для результатов, которые находятся на концах спектра (т.е. около 0% или 100%), а также для более длинных списков слов. Соответственно, при среднем% распознавания и при коротких списках доверительные интервалы будут шире. 95% доверительные интервалы достаточно широко используются в сурдологии. Например, они могут использоваться для того, чтобы определить, сопровождается ли использование слухового аппарата (или определенных электроакустических параметров аппарата) статистически значимым улучшением распознавания речи или значительным повышением эффективности коммуникации.
Заподозрить центральное нарушение восприятия звуков нужно в том случае, если у пациента имеется нормальная чувствительность органа слуха, но при этом имеются другие нарушения восприятия звуковой информации: сложности с пониманием речи в шумной обстановке; отвлекаемость, сложности с концентрацией при восприятии речи; трудности с запоминанием звуковой информации; проблемы с различением звуков.
Для диагностики подобных расстройств было разработано целое множество различных тестов (фильтрованная речь, речь на фоне шума, быстрая речь и т.п.).
Как расшифровать аудиограмму — подробное руководство от врача
Сегодня мы разбираемся, как расшифровать аудиограмму. В этом нам помогает Светлана Леонидовна Коваленко — врач высшей квалификационной категории, главный детский сурдолог-оториноларинголог Краснодара, кандидат медицинских наук.
Краткое изложение
Статья получилось большой и подробной — чтобы понять, как расшифровать аудиограмму, надо сначала познакомиться с основными терминами аудиометрии и разобрать примеры. Если у вас нет времени долго читать и разбираться в деталях, в карточке ниже — краткое изложение статьи.
Аудиограмма — график слуховых ощущений пациента. Она помогает диагностировать нарушения слуха. На аудиограмме две оси: горизонтальная — частота (количество звуковых колебаний в секунду, выражается в герцах) и вертикальная — интенсивность звука (относительная величина, выражается в децибелах). На аудиограмме отмечается костная проводимость (звук, который в виде вибраций доходит до внутреннего уха через кости черепа) и воздушная проводимость (звук, который достигает внутреннего уха обычным путём — через наружное и среднее ухо).
При аудиометрии пациенту подают сигнал разной частоты и интенсивности и отмечают точками величину минимального звука, который слышат пациент. Каждая точка показывает минимальную интенсивность звука, при которой пациент слышит на конкретной частоте. Соединив точки, получаем график, а точнее, два — один для костного звукопроведения, другой — для воздушного.
Норма слуха — когда графики лежат в диапазоне от 0 до 25 дБ. Разница между графиком костного и воздушного звукопроведения называется костно-воздушным интервалом. Если график костного звукопроведения в норме, а график воздушного лежит ниже нормы (присутстувет костно-воздушный интервал), это показатель кондуктивной тугоухости. Если график костного звукопроведения повторяет график воздушного, и оба лежат ниже нормального диапазона, это говорит о сенсоневральной тугоухости. Если чётко определяется костно-воздушный интервал, и при этом оба графика показывают нарушения, значит, тугоухость смешанная.
Основные понятия аудиометрии
Чтобы понять, как расшифровать аудиограмму, сначала остановимся на некоторых терминах и самой методике аудиометрии.
У звука две основные физические характеристики: интенсивность и частота.
Интенсивность звука определяется силой звукового давления, которое у человека весьма вариабельно. Поэтому для удобства принято пользоваться относительными величинами, такими как децибелы (дБ) — это десятичная шкала логарифмов.
Частоту тона оценивают количеством звуковых колебаний в секунду и выражают в герцах (Гц). Условно диапазон звуковых частот делят на низкие — ниже 500Гц, средние (речевые) 500−4000Гц и высокие — 4000Гц и выше.
Аудиометрия — это измерение остроты слуха. Эта методика субъективна и требует обратной связи с пациентом. Исследующий (тот, кто проводит исследование) при помощи аудиометра подаёт сигнал, а исследуемый (слух которого исследуют) даёт знать, слышит он этот звук или нет. Чаще всего для этого он нажимает на кнопку, реже — поднимает руку или кивает, а дети складывают игрушки в корзину.
Существуют различные виды аудиометрии: тональная пороговая, надпороговая и речевая. На практике наиболее часто применяется тональная пороговая аудиометрия, которая определяет минимальный порог слуха (самый тихий звук, который слышит человек, измеряемый в децибелах (дБ)) на различных частотах (как правило, в диапазоне 125Гц — 8000 Гц, реже до 12 500 и даже до 20 000 Гц). Эти данные отмечаются на специальном бланке.
Аудиограмма — график слуховых ощущений пациента. Эти ощущения могут зависеть как от самого человека, его общего состояния, артериального и внутричерепного давления, настроения , так и от внешних факторов — атмосферных явлений, шума в помещении, отвлекающих моментов
Как строится график аудиограммы
Для каждого уха раздельно измеряют воздушную проводимость (через наушники) и костную проводимость (через костный вибратор, который располагают позади уха).
Воздушная проводимость — это непосредственно слух пациента, а костная проводимость — слух человека, исключая звукопроводящую систему (наружное и среднее ухо), её ещё называют запасом улитки (внутреннего уха).
Костная проводимость обусловлена тем, что кости черепа улавливают звуковые вибрации, которые поступают ко внутреннему уху. Таким образом, если имеется препятствие в наружном и среднем ухе (любые патологические состояния), то звуковая волна достигает улитки благодаря костной проводимости.

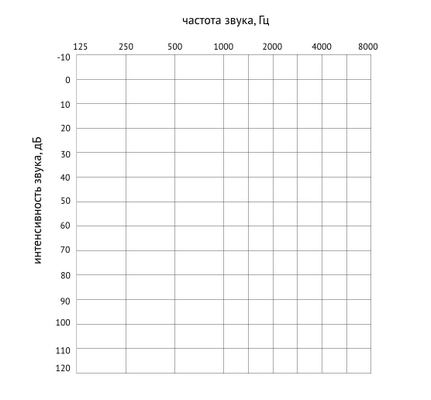

Бланк аудиограммы
На бланке аудиограммы чаще всего правое и левое ухо изображены раздельно и подписаны (чаще всего правое ухо слева, а левое ухо справа), как на рисунках 2 и 3. Иногда оба уха отмечаются на одном бланке, их различают либо цветом (правое ухо всегда красным, а левое — синим), либо символами (правое кругом или квадратом (0---0---0), а левое — крестом (х---х---х)). Воздушную проводимость всегда отмечают сплошной линией, а костную — прерывистой.
По вертикали отмечают уровень слуха (интенсивность стимула) в децибелах (дБ) с шагом в 5 или 10 дБ, сверху вниз, начиная от −5 или −10, а заканчивая 100 дБ, реже 110 дБ, 120 дБ. По горизонтали отмечаются частоты, слева направо, начиная от 125 Гц, далее 250 Гц, 500Гц, 1000Гц (1кГц), 2000Гц (2кГц), 4000Гц (4кГц), 6000Гц (6кГц), 8000Гц (8кГц) , могут быть некоторые вариации. На каждой частоте отмечается уровень слуха в децибелах, потом точки соединяют, получается график. Чем выше график, тем лучше слух.
Как расшифровать аудиограмму
При обследовании больного в первую очередь необходимо определить топику (уровень) поражения и степень слуховых нарушений. Правильно выполненная аудиометрия даёт ответ на оба этих вопроса.
Патология слуха может быть на уровне проведения звуковой волны (за этот механизм отвечает наружное и среднее ухо), такую тугоухость называют проводниковой или кондуктивной; на уровне внутреннего уха (рецепторный аппарат улитки), данная тугоухость является сенсоневральной (нейросенсорной), иногда бывает сочетанное поражение, такую тугоухость называют смешанной. Крайне редко встречаются нарушения на уровне слуховых проводящих путей и коры головного мозга, тогда говорят о ретрокохлеарной тугоухости.
Аудиограммы (графики) могут быть восходящими (чаще всего при кондуктивной тугоухости), нисходящими (чаще при сенсоневральной тугоухости), горизонтальными (плоскими), а также иной конфигурации. Пространство между графиком костной проводимости и графиком воздушной — это костно-воздушный интервал. По нему определяют, с каким видом тугоухости мы имеем дело: нейросенсорной, кондуктивной или смешанной.
Если график аудиограммы лежит в диапазоне от 0 до 25 дБ по всем исследуемым частотам, то считается, что у человека нормальный слух. Если график аудиограммы спускается ниже, то это патология. Тяжесть патологии определяется степенью тугоухости. Существуют различные расчёты степени тугоухости. Однако наиболее широкое распространение получила международная классификация тугоухости, по которой рассчитывается среднеарифметическая потеря слуха на 4 основных частотах (наиболее важных для восприятия речи): 500 Гц, 1000 Гц, 2000 Гц и 4000 Гц.
1 степень тугоухости — нарушение в пределах 26−40 дБ,
2 степень — нарушение в диапазоне 41−55 дБ,
3 степень — нарушение 56−70 дБ,
4 степень — 71−90 дБ и свыше 91 дБ — зона глухоты.
1 степень определяется как лёгкая, 2 — среднетяжёлая, 3 и 4 — тяжёлая, а глухота — крайне тяжёлая.
Если костное звукопроведение в норме (0−25дБ), а воздушное проведение нарушено, это показатель кондуктивной тугоухости . В случаях, когда нарушено и костное, и воздушное звукопроведение, но есть костно-воздушный интервал, у пациента смешанный тип тугоухости (нарушения и в среднем и во внутреннем ухе). Если костное звукопроведение повторяет воздушное, то это сенсоневральная тугоухость . Однако при определении костной звукопроводимости необходимо помнить, что низкие частоты (125Гц, 250Гц) дают эффект вибрации и исследуемый может принимать это ощущение за слуховое. Поэтому нужно критически относиться к костно-воздушному интервалу на данных частотах, особенно при тяжёлых степенях тугоухости (3−4 степени и глухоте).
Кондуктивная тугоухость редко бывает тяжелой степени, чаще 1−2 степень тугоухости. Исключения составляют хронические воспалительные заболевания среднего уха, после хирургических вмешательствах на среднем ухе , врожденные аномалии развития наружного и среднего уха (микроотии, атрезии наружных слуховых проходов ), а также при отосклерозе.

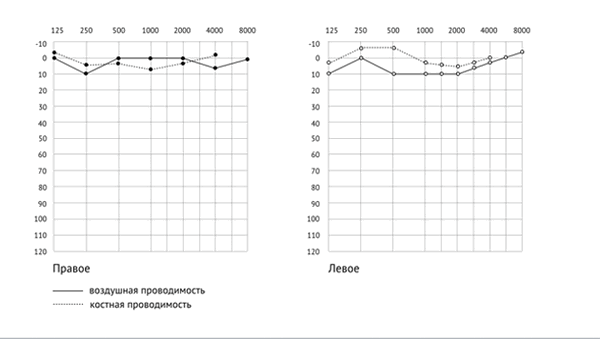

Рисунок 1 — пример нормальной аудиограммы: воздушная и костная проводимость в пределах 25 дБ во всём диапазоне исследуемых частот с обеих сторон.

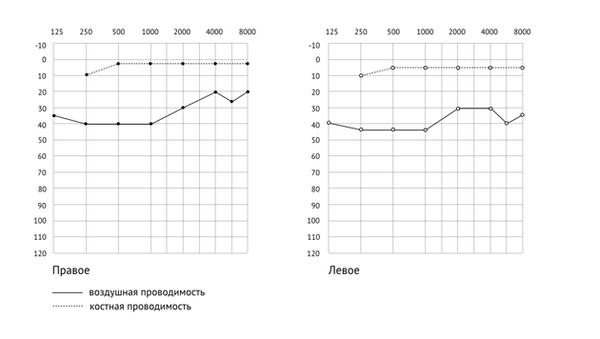

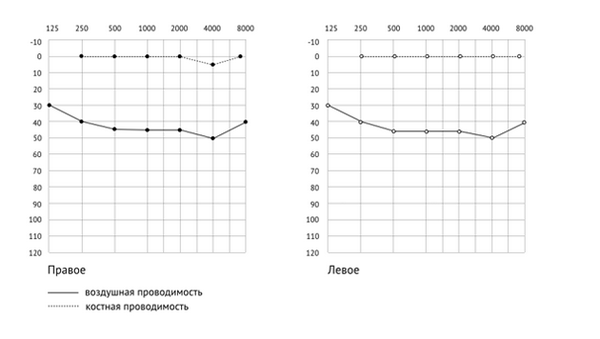

На рисунках 2 и 3 представлены типичные примеры кондуктивной тугоухости: костное звукопроведение в пределах нормы (0−25дБ), а воздушное нарушено, имеется костно-воздушный интервал.
Рис. 2. Аудиограмма пациента с двусторонней кондуктивной тугоухостью.
Чтобы рассчитать степень тугоухости, складываем 4 величины — интенсивность звука на 500, 1000, 2000 и 4000 Гц и делим на 4, чтобы получить среднее арифметическое. Получаем справа: на 500Гц — 40дБ, 1000Гц — 40 дБ, 2000Гц — 40 дБ, 4000Гц — 45дБ, в сумме — 165 дБ. Делим на 4, равно 41,25 дБ. Согласно международной классификации, это 2 степень тугоухости. Определяем тугоухость слева: 500Гц — 40дБ, 1000Гц —— 40 дБ, 2000Гц — 40 дБ, 4000Гц — 30дБ = 150, разделив на 4, получаем 37,5 дБ, что соответствует 1 степени тугоухости. По данной аудиограмме можно сделать следующее заключение: двусторонняя кондуктивная тугоухость справа 2 степени, слева 1 степени.
Рис. 3. Аудиограмма пациента с двусторонней кондуктивной тугоухостью.
Аналогичную операцию выполняем для рисунка 3. Степень тугоухости справа: 40+40+30+20=130; 130:4=32,5, 1 степень тугоухости. Слева соответственно: 45+45+40+20=150; 150:4=37,5, что также является 1 степенью. Таким образом, можно сделать следующее заключение: двусторонняя кондуктивная тугоухость 1 степени.

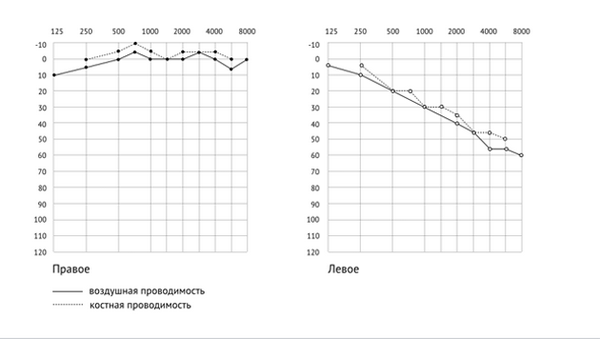

Примерами сенсоневральной тугоухости являются рисунки 4 и 5. На них видно, что костная проводимость повторяет воздушную. При этом на рисунке 4 слух на правом ухе в норме (в пределах 25 дБ), а слева имеется сенсоневральная тугоухость, с преимущественным поражением высоких частот.
Рис. 4. Аудиограмма пациента с сенсоневральной тугоухостью слева, правое ухо в норме.
Степень тугоухости рассчитываем для левого уха: 20+30+40+55=145; 145:4=36,25, что соответствует 1 степени тугоухости. Заключение: левосторонняя сенсоневральная тугоухость 1 степени.
Рис. 5. Аудиограмма пациента с двусторонней сенсоневральной тугоухостью.
Для данной аудиограммы показательным является отсутствие костного проведения слева. Это объясняется ограниченностью приборов (максимальная интенсивность костного вибратора 45−70 дБ). Рассчитываем степень тугоухости: справа: 20+25+40+50=135; 135:4=33,75, что соответствует 1 степени тугоухости; слева — 90+90+95+100=375; 375:4=93,75, что соответствует глухоте. Заключение: двусторонняя сенсоневральная тугоухость справа 1 степени, слева глухота.

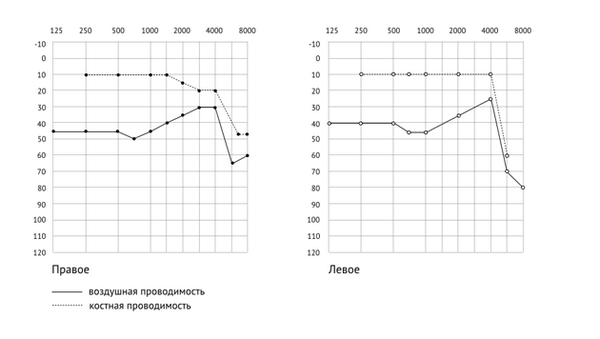

Аудиограмма при смешанной тугоухости отображена на рисунке 6.
Рисунок 6. Имеются нарушения как воздушного, так и костного звукопроведения. Чётко определяется костно-воздушный интервал.
Степень тугоухости рассчитываем согласно международной классификации, которая составляет для правого уха среднеарифметическое значение 31,25дБ, а для левого — 36,25дБ, что соответствует 1 степени тугоухости. Заключение: двусторонняя тугоухость 1 степени по смешанному типу.
Сделали аудиограмму. Что потом?
В заключении следует отметить, что аудиометрия не является единственным методом исследования слуха. Как правило, для установления окончательного диагноза необходимо комплексное аудиологическое исследование, которое помимо аудиометрии включает акустическую импедансометрию, отоакустическую эмиссию, слуховые вызванные потенциалы, исследование слуха при помощи шёпотной и разговорной речи. Также в ряде случаев аудиологическое обследование необходимо дополнять другими методами исследования, а также привлечением специалистов смежных специальностей.
После диагностики слуховых нарушений необходимо решать вопросы лечения, профилактики и реабилитации больных с тугоухостью.
Наиболее перспективно лечение при кондуктивной тугоухости. Выбор направления лечения: медикаментозного, физиотерапевтического или хирургического определяется лечащим врачом. В случае сенсоневральной тугоухости улучшение или восстановление слуха возможно только при острой её форме (при продолжительности тугоухости не более 1 месяца).
В случаях стойкой необратимой потери слуха врач определяет методы реабилитации: слухопротезирование или кохлеарную имплантацию. Такие пациенты должны не реже 2 раз в год наблюдаться у сурдолога, а с целью профилактики дальнейшего прогрессирования тугоухости получать курсы медикаментозного лечения.
© Елена Соколова, PhD (Отоларингология), 2015.
Субъективная аудиометрия (от лат. audio слышу и греч. metron мера) является основным видом диагностики слуха детей (начиная с возраста 5 – 7 лет) и взрослых.
Субъективная аудиометрия основана на ответах обследуемого (субъекта обследования), откуда и получила свое название. Поскольку обследуемый дает ответы на звуки посредством нажатия на кнопку, жестом или иным действием, то есть поведенческими ответами, то субъективную аудиометрию называют также поведенческой аудиометрией.
При субъективной аудиометрии определяют слуховую чувствительность испытуемого к различным звукам – тональным, шумовым и речевым, как правило – относительно чувствительности нормально слышащих, молодых взрослых.
Субъективная аудиометрия – всеобъемлющий вид диагностики слуха, так как охватывает все уровни органа слуха, от наружного уха до коры головного мозга. Результаты субъективной аудиометрии позволяют оценить состояние всех отделов органа слуха в целом.
Но в этом заключается и ограниченность субъективной аудиометрии – невозможность точно диагностировать конкретное место поражения. Для уточнения диагноза необходим другой вид диагностики слуха – объективный. Объективные методы диагностики – импедансометрия, отоакустическая эмиссия, коротколатентные слуховые вызванные потенциалы (КСВП), консультация смежных специалистов, магнитно-ядерный резонанс или/и компьютерная томография – описаны в других статьях на страницах нашего сайта.
Другим ограничением субъективной аудиометрии является способность понимания и выполнения инструкций, которые дает обследуемым медсестра-аудиометрист или врач-сурдолог (отоларинголог). Поэтому субъективная аудиометрия выполняется взрослым и детям старше 5 – 7 лет.
Результаты субъективной аудиометрии представляют в графической форме на специальном бланке, который называетсяаудиограмма. Субъективную аудиометрию проводят в аудиометрическом кабинете в стандартизированных условиях и на специальном приборе – аудиометре.

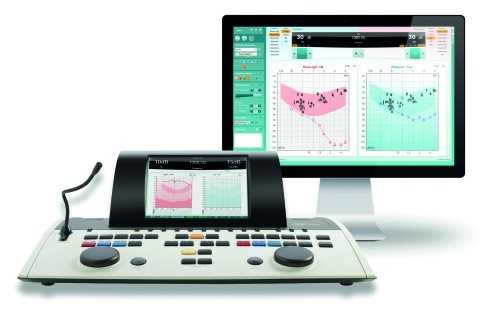

На рисунке — клинический аудиометр Interacoustics AC40 Hybrid (Дания). На экране отображается аудиограмма.
Условия субъективной аудиометрии
- Наличие аудиометра
Аудиометр – это медицинский электроакустический прибор, позволяющий производить количественную и качественную оценку показателей слуховой функции. Аудиометр обязательно должен быть откалиброван и поверен согласно требованию Закона Украины „Про метрологію та метрологічну діяльність”. В Центре «ЭРГО-Я» используется клинический аудиометр Interacoustics АС 40 (Дания). Клинический аудиометр АС 40, как и все диагностическое оборудование Центра «ЭРГО-Я» откалибровано и поверено в Украинском научно-производственном центре стандартизации, метрологии и сертификации. - Звукозаглушенное помещение (кабина) с уровнями шума, не превышающими установленных международным стандартом значений на аудиометрических частотах.

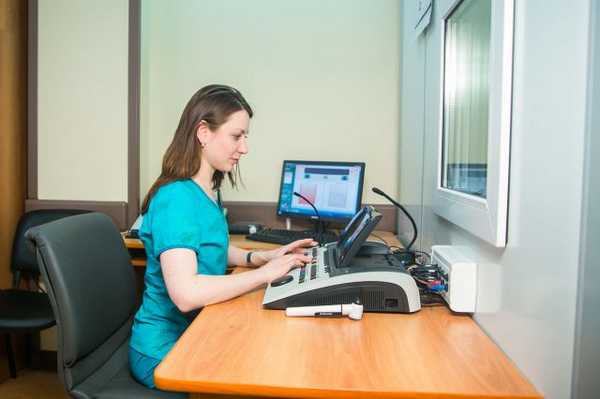

В Центре «ЭРГО-Я» аудиометрия проводится в специальном аудиометрическом кабинете. Обследуемый находится в специальной звукозаглушенной кабине, уровень шума в которой соответствует международным стандартам.
- Высокая квалификация медсестры-аудиометриста или врача-сурдолога, отоларинголога, проводящего аудиометрическое исследование.
- Желание обследуемого участвовать в обследовании, понимание инструкций, желание и способность их выполнять.
Методы субъективной аудиометрии
Субъективная аудиометрия включает несколько методов обследования:
— оценка расстояния восприятия шепотной и разговорной речи;
— камертональные тесты Бинга и Федериче, названные по имени разработавших их ученых;
— обследования с помощью аудиометра.
Оценка расстояния восприятия шепотной и разговорной речи – это определение расстояния, с которого обследуемый слышит разговорную и шепотную речь. Для этого обследуемого просят повторять двузначные числительные (например, двадцать пять, тридцать восемь), которые произносит обследующий, постепенно удаляясь от пациента.
Камертональный опыт Бинга проводится с помощью звучащего камертона (С128, частота 128 Гц). Ножку камертона располагают за ушной раковиной (Рисунок 1). При этом закрывают и открывают наружный слуховой проход. Обследуемого просят сравнить громкость звука при закрытом и открытом наружном слуховом проходе. Если звук при закрытом наружном слуховом проходе воспринимается как более громкий (результат опыта Бинга положительный), то это свидетельствует о том, что звуковоспринимающий аппарат не нарушен. А если не меняется (результат опыта Бинга отрицательный) – о нарушении звукопроводящего аппарата.
Рисунок 1. Камертональный опыт Бинга
Камертональный опыт Федериче также проводят с помощью каметрона С128. Обследуемый сравнивает громкость звучащего камертона, расположенного на козелке ушной раковины и на сосцевиднм отростке (Рисунок 2). В норме и при поражении звуковоспринимающаго аппарата звучащий камертон воспринимается громче с козелка. При поражении звукопроводящего аппарата камертон воспринимается громче с сосцевидного отростка.
Рисунок 2. Камертональный опыт Федериче.
Результаты восприятия шепотной и разговорной речи и камертональных тестов дают ориентировочную информацию о степени и характере снижения слуха.
Обследование с помощью аудиометра
Обследование с помощью клинического аудиометра дает более точные количественные и качественные данные о слухе.

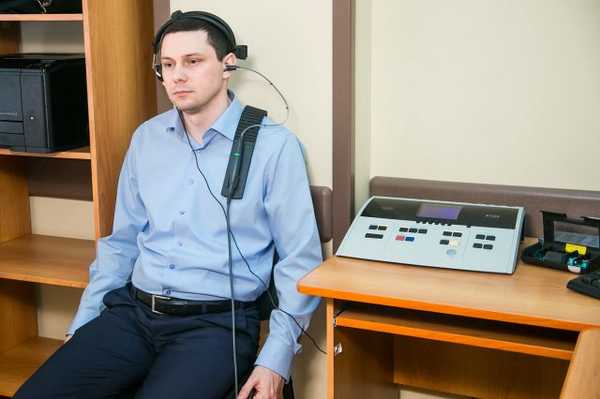

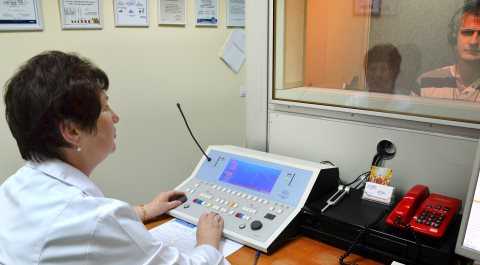

Рисунок 3. Обследование слуха с помощью клинического аудиометра АС40. Обследуемый находится в звукозаглушенной кабине.

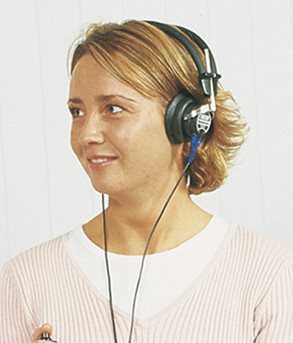

Измерение порогов слышимости воздушно-проведенных звуков
Порог слышимости – это минимальный уровень звукового сигнала, который вызывает слуховое ощущение. Он измеряется в децибелах (дБ) относительно стандартизованного порога слышимости нормально слышащих молодых взрослых. Пороги слышимости воздушно-проведенных звуков измеряют в диапазоне частот от 125 до 8000 Гц с помощью головных воздушных телефонов, размещенных на ушной раковине (Рисунок 4).
Измерение порогов слышимости костно-проведенных звуков
Пороги слышимости костно-проведенных звуков измеряют в диапазоне частот аудиометра от 250 до 8000 Гц с помощью костного телефона, расположенного за ушной раковиной на кости сосцевидного отростка.

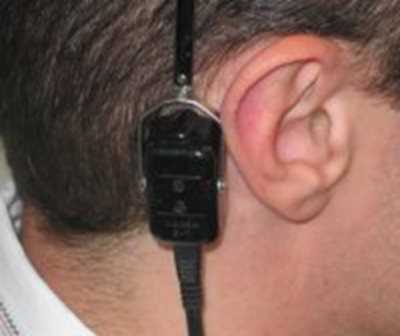

Рисунок 5. Расположение костного телефона за ушной раковиной на сосцевидном отростке височной кости при измерении порогов слышимости костно проведенных звуков.
При измерении порогов воздушно- и костно-проведенных звуков медсестра-аудиометрист с помощью аттенюаторов аудиометра постепенно увеличивает силу звука с шагом в 5 дБ до тех пор, пока пациент не отметит нажатием на кнопку, что слышит звук.
Определение порогов слышимости требует от пациента понимания задачи обследования и внимания при прослушивании тонов, предъявляемых через головной или костный телефон.
Речевая аудиометрия
Восприятие речи является важнейшей функцией и зависит от состояния как периферического, так и центрального отдела органа слуха. В слуховой коре происходит высший анализ, необходимый для понимания речи.
Речевая аудиометрия заключается в определении понимания (разборчивости) слов. Слова с фонограммы передаются через головные телефоны или костный вибратор аудиометра на ухо обследуемого пациента. Пациента инструктируют повторять услышанные слова и вычисляют процент правильно понятых слов.
Речевая аудиометрия позволяет выявить социальную адекватность слуха. Этот метод представляет ценность для диагностики центральных и периферических поражений органа слуха.
В Центре «ЭРГО-Я» для проведения речевой аудиометрии используют числительные слова (список Е. М. Харшака) и многосложные слова (список Г. И. Гринберга и Л. Р. Зиндера). Слова сбалансированы по частоте употребления слогов. Уровень силы звука калибруется в дБ относительно порога слышимости нормально слышащих молодых взрослых.
Для каждого уха определяют порог 50-процентной разборчивости воздушно- и костно-проведенных числительных слов. Этот порог – уровень силы звука, при котором обследуемый правильно повторяет 5-7 из 10 предъявленных числительных слов.
С помощью многосложных слов Г. И. Гринберга и Л. Р. Зиндера определяют порог 100-процентной разборчивости речи. Исследование проводят только с помощью воздушных телефонов. Этот порог – уровень силы звука, при котором обследуемый правильно повторяет 30 слов из 30-ти предъявленных слов.
Измерение начинают при уровне звука, превышающем 50-процентный порог разборчивости числительных на 30 дБ. Если 100-процентная разборчивость слов не достигается, уровень звука увеличивают на 10 дБ и повторно опредедяют разборчивость.
Если 100-процентная разборчивость речи достигается при уровне звука, превышающем 50-процентный порог разборчивости числительных на 40 дБ и более, то это свидетельствует о нарушении звуковоспринимающего аппарата. В некоторых случаях (при центральных нарушениях органа слуха, слухового нерва) 100-процентная разборчивость речевого теста не достигается даже при максимальной уровне аудиометра. Для поражения улитки внутреннего уха характерно парадоксальное падение разборчивости речи – снижение разборчивости речи при увеличении громкости речи.
Определение порогов слухового дискомфорта
Порог слухового дискомфорта – это сила звука, при которой звук неприятно громкий. Пороги слухового дискомфорта определяют для воздушно-проведенных тональных сигналов аудиометра в диапазоне 500 – 6000 Гц.
Для этого плавно увеличивают уровень тонального сигнала до тех пор, пока обследуемый сообщит, что звук стал неприятно громким.
Разница между порогом слышимости тона и порогом слухового дискомфорта составляет динамический диапазон слуха. В норме динамический диапазон слуха составляет 70 – 100 дБ в зависимости от частоты. При сенсоневральной тугоухости пороги слухового дискомфорта соответствуют порогам нормально слышащего человека, а динамический диапазон слуха сужен.
Диагностика слуха субъективной аудиометрией позволяет определить степень и характер снижения слух у взрослых и детей, является основой для постановки клинического диагноза, выбора метода лечение и реабилитации.
Пороги слышимости воздушно- и костно-проведенных звуков, а также порогов слухового дискомфорта используются для вычисления требуемых пациенту электроакустических параметров и индивидуальной настройки слуховых аппаратов.
За дополнительной информацией о диагностике слуха методами субъективной аудиометрии обращайтесь в Центр «ЭРГО-Я».
Методы исследования слуха
Все методы исследования слуха можно подразделить на субъективные и объективные.
Субъективные методы, требующие непосредственного участия пациента, включают, наряду с прочими, тональную пороговую и речевую аудиометрию.
Объективные методы исследования слуха - компьютерная аудиометрия (ASSR- test).
Тональная пороговая аудиометрия.
Данный вид исследования заключается в определении слуха на разных частотах. Пациент находится в звукоизолированной камере (сурдокамере), сурдолог одевает ему головные телефоны (наушники), через которые он подает акустические стимулы различных амплитудно-частотных характеристик. Каждое ухо исследуется поочередно. Вторым этапом является использование костного вибратора, через который врач также подает звуки различающиеся по громкости и частоте, но они, обходя наружнее и среднее ухо, распознаются непосредственно внутренним ухом (улиткой). Результат данного обследования представлен в аудиограмме.
Речевая аудиометрия.
Данное исследование проводится для оценки разборчивости речи с помощью специальной аппаратуры. Речевой тест подается двумя способами – с магнитофона или голосом исследователя «живым голосом» через микрофон аудиометра, а также имеются два способа восприятия звука – через наушники или через динамик в «свободном звуковом поле». Критерий оценки – количество правильно понятых и повторенных слов. С помощью полученных речевых аудиограмм врачи могут дифференцировать различные заболевания органа слуха.
Компьютерная аудиометрия.
В некоторых случаях проведение тональной пороговой аудиометрии затруднительно, в связи с малым возрастом пациента. Тогда успешно применяется компьютерная аудиометрия. Данное исследование позволяет зарегистрировать электроэнцефалографическую активность, вызванную звуковыми стимулами, что позволяет достоверно судить о состоянии слуха на разных частотах. Компьютерная аудиометрия проводится в состоянии сна ребенка или спокойного бодрствования. Во взрослой практике данный вид исследования также находит широкое применение для оценки функции слухового нерва.
В научно-клиническом отделе аудиологии, слухопротезирования и слуховой реабилитации ФГБУ НМИЦ оториноларингологии ФМБА России проводятся все виды исследования слуховой функции. Специалистами отдела накоплен большой опыт в практическом использовании самых современных методик в сурдологии. Всем пациентам нашего Центра предоставляется высококачественное лечение, а также гарантировано внимательное, доброе отношение всего медицинского персонала.
