Системы механической вентиляции применяются там, где недостаточно естественной вентиляции. В механических системах используется оборудование и приборы (вентиляторы, фильтры, воздухонагреватели и т.д.), позволяющие перемещать, очищать и нагревать воздух. Такие системы вентиляции могут удалять или подавать воздух в вентилируемые помещения не зависимо от условий окружающей среды.

Системы механической вентиляции также могут быть канальными и бесканальными. Наиболее распространены канальные системы. Затраты электроэнергии на их работу могут быть довольно большими. Такие системы могут подавать и удалять воздух из локальных зон помещения в требуемом количестве, независимо от изменяющихся условий окружающей воздушной среды.

Преимуществом механической вентиляции перед естественной является возможность обеспечения стабильного требуемого воздухообмена независимо от времени года, наружных метеорологических условий, а также скорости и направления ветра. Она позволяет обрабатывать подаваемый в помещения воздух, доводя его метеорологические параметры до значений, требуемых стандартом, и очищать от вредных примесей воздух перед выбросом в атмосферу. Поэтому она часто используется при работе инжиниринговых компаний. К недостаткам механической системы вентиляции можно отнести высокие расходы электроэнергии, однако эти расходы быстро окупаются.

Если выделяющиеся в помещении тепло, влага, газы, пыль, запахи или пары жидкостей поступают непосредственно в воздух всего помещения, то устанавливают общеобменную вентиляцию. Общеобменные вытяжные системы относительно равномерно удаляют воздух из всего обслуживаемого помещения, а общеобменные приточные системы подают воздух и распределяют его по всему объему вентилируемого помещения. В этом случае рассчитывается объём вытяжного воздуха таким образом, чтобы после его замещения приточным загрязнение воздуха упало бы до величин предельно допустимой концентрации (ПДК).

Обычно из помещения извлекается такое же количество воздуха, какое в него и подаётся. Однако бывают случаи, когда общий приток воздуха не равен вытяжке. Так, например, из помещений, в которых выделяются пахучие вещества или ядовитые газы, извлекается больше воздуха, чем подаётся через приточную систему, для того, чтобы вредные газы и запахи не распространялись по всему зданию. Недостающий объём воздуха подкачивается через открытые проёмы наружных ограждений или из соседних помещений с более чистым воздухом.

Общеобменная приточная вентиляция

Приточные системы служат для подачи в вентилируемые помещения чистого воздуха взамен удаленного. Приточный воздух в необходимых случаях подвергается специальной обработке (очистке, нагреванию, увлажнению и т.д.).

Схема приточной механической вентиляции (рис. 1) включает: воздухозаборное устройство 1; фильтр для очистки воздуха 2; воздухонагреватель (калорифер) 3; вентилятор 5; сеть воздуховодов 4 и приточные патрубки с насадками 6. Если нет необходимости к подогреве приточного воздуха, то его пропускают непосредственно в производственные помещения по обводному каналу 7.

Помещения могут быть оборудованы только системами приточной вентиляции. В таких случаях в помещение подается определенное расчетом количество воздуха. Удаление воздуха может происходить неорганизованно через неплотности в строительных ограждениях или через специально для этих целей предусмотренные отверстия.

Рис. 1. Схема приточной вентиляции

В установившемся состоянии количество приточного воздуха всегда равно количеству удаляемого воздуха независимо от суммарной площади неплотностей или отверстий в строительных конструкциях. Приточными системами, как правило, оборудуются наиболее «чистые» помещения, так как воздух движется из этих помещений, а не наоборот.

Местная приточная вентиляция

Местные приточные системы вентиляции осуществляют подачу свежего воздуха непосредственно на рабочее место или к месту отдыха. В зоне действия системы создаются условия, отличающиеся от условий во всем помещении и удовлетворяющие поставленным требованиям. К местной приточной вентиляции относятся воздушные души т оазисы. Воздушный душ представляет собой местный, направленный на человека, поток воздуха. В зоне действия воздушного душа создаются условия отличные от условий во всем объеме помещения. При помощи воздушного душа могут быть изменены такие параметры как: подвижность человека; температура; влажность; концентрация той или иной вредности. Наиболее часто воздушный душ применяется в горячих цехах, на рабочих местах подверженных тепловому излучению.

К местной приточной вентиляции относятся и воздушные оазисы - участки помещений, отгороженные от остального помещения передвижными перегородками высотой 2,0 - 2,5 метра, в которые нагнетается воздух с пониженной температурой.

Местная вентиляция требует меньших затрат, чем общеобменная.

Общеобменная вытяжная вентиляция

Вытяжная вентиляция используется для удаления из производственного или жилого помещения (цеха, корпуса) загрязненного или нагретого отработанного воздуха. В случае оборудования помещений только вытяжной системой вентиляции организованно производится удаление воздуха из помещений. Приток осуществляется неорганизованно или через неплотности в строительных конструкциях, либо через отверстия специально для этих целей предусмотренные.

Вытяжная вентиляция (рис. 2) состоит из очистительного устройства 1, вентилятора 2, центрального 3 и отсасывающих воздуховодов 4.

В отличие от приточных систем вентиляции, в помещениях, имеющих только вытяжные системы, давление устанавливается ниже атмосферного или ниже, чем в соседних помещениях.

При наличии в помещении только вытяжной системы вентиляции, так же как и в случае приточной вентиляции, происходит перетекание воздуха из зоны повышенного давления в зону пониженного. Таким образом, исключается или затрудняется движение воздуха в обратном направлении. Системами вытяжной вентиляции оборудуются наиболее «грязные» помещения, когда нужно предотвратить или сократить распространение из них воздуха в соседние помещения.

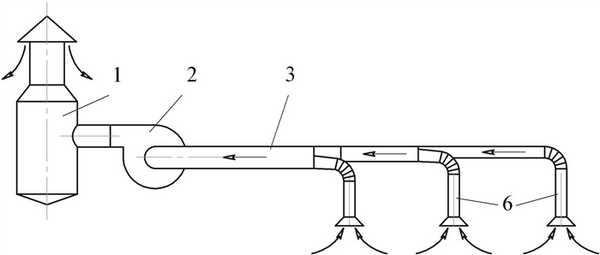

Рис. 2. Схема системы вытяжной вентиляции

Местная вытяжная вентиляция

Местную вытяжную вентиляцию применяют в ситуации, когда места выделения вредностей в помещении локализованы и можно не допустить их распространение по всему помещению. Местная вытяжная вентиляция в производственных помещениях обеспечивает улавливание и отвод вредных выделений: газов, дыма, пыли, взвесей и частично выделяющегося от оборудования тепла. Для удаления вредностей применяют местные отсосы (укрытия в виде шкафов, зонты, бортовые отсосы, укрытия в виде кожухов у станков и др.).

Основные требования, которым они должны удовлетворять:

место образования вредных выделений по возможности должно быть полностью укрыто;

конструкция местного отсоса должна быть такой, чтобы отсос не мешал нормальной работе и не снижал производительности труда;

вредные выделения необходимо удалять от места их образования в направлении их естественного движения (горячие газы и пары надо удалять вверх, холодные тяжелые газы и пыль - вниз).

Воздух, удаляемый из помещения при местной вытяжной вентиляции, перед выбросом его в атмосферу должен быть предварительно очищен от пыли. Наиболее сложными вытяжными системами являются такие, в которых предусматривают очень высокую степень очистки воздуха от пыли с установкой последовательно двух или даже трех пылеуловителей (фильтров).

Местные вытяжные системы, как правило, весьма эффективны, так как позволяют удалять вредные вещества непосредственно от места их образования или выделения, не давая им распространиться в помещении. Благодаря значительной концентрации вредных веществ (паров, газов, пыли), обычно удается при небольшом объеме удаляемого воздуха достичь хорошего санитарно-гигиенического эффекта.

Приточно-вытяжная вентиляция

Система приточно-вытяжной вентиляции основывается на создании двух встречных потоков. Такая система может быть создана либо на основе независимых подсистем притока и вытяжки воздуха - с собственными вентиляторами, фильтрами и т.д., либо на основе одной соответствующей установки, работающей как на приток, так и на вытяжку. Схема приточно-вытяжной системы вентиляции показана на рис.3.

Рис. 3. Система приточно-вытяжной вентиляции: 1 – воздухораспределители; 2 - воздухоприемные устройства (решетки); 3 – заслонки; 4 – вентилятор (приточный, вытяжной); 5 – фильтр; 6 – воздухонагреватель; 7 – воздушный клапан; 8 – наружная решетка; 9 – зонт вытяжной; 10 – приточный воздуховод; 11 – вытяжной воздуховод

Удобство таких систем не только в облегчении установки и монтажа, но и в эксплуатации, а также в дополнительных свойствах таких систем. Одним из таких свойств является рекуперация тепла - процесс, при котором происходит частичное повышение температуры приточного воздуха за счет тепла вытягиваемого воздуха. При этом энергия затрачивается только на организацию воздухопотоков, т.е. не расходуется на нагрев поступающего воздуха. Нагрев поступающего воздуха за счет рекуперации может дополняться электрическим или водяным нагревателем. Приточно-вытяжная вентиляция обеспечивает принудительную замену воздуха в помещении; производит необходимую обработку воздуха (нагрев, очищение); некоторые системы предусматривают и увлажнение воздуха в определенных пределах.

Состав систем вентиляции

Состав системы вентиляции зависит от ее типа. Приточные искусственные (механические) системы вентиляции - наиболее сложные и часто используемые, поэтому именно их состав мы и рассмотрим.

Обычно приточная механическая система вентиляции состоит из следующих составляющих (расположенных по направлению движения воздуха, от входа к выходу):

Воздухоприемное устройство. Воздухоприемные устройства в системах механической вентиляции выполняются в виде отверстий в ограждениях зданий, приставных или отдельно стоящих шахт (рис.4).

При заборе воздуха сверху воздухоприемные устройства размещают на чердаке или верхнем этаже здания, а каналы выводят выше кровли в виде шахт.

Расположение и конструкция воздухоприемных устройств выбираются с учетом обеспечения чистоты забираемого воздуха и удовлетворения архитектурных требований. Так, воздухоприемные устройства не должны находиться вблизи источников загрязнения воздуха (выбросов загрязненного воздуха или газов, дымовых труб, кухонь и т. д.).

Высотное взаиморасположение приточных отверстий должно назначаться с учетом объемной массы выделяющихся загрязнений. Отверстия для забора воздуха следует размещать на высоте более 1 м от уровня устойчивого снегового покрова, определяемого по данным гидрометеостанций или расчетом, но не ниже 2 м от уровня земли.

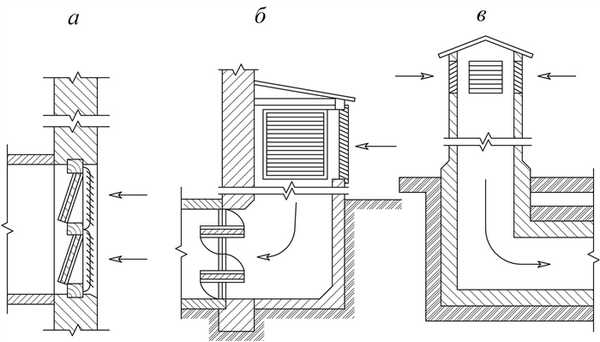

Рис.4. Воздухоприемные устройства: а – в наружной стене; б – у наружной стены; в – на крыше

Архитектурные требования выполняются соответствующим выбором расположения отверстий и их оформлением.

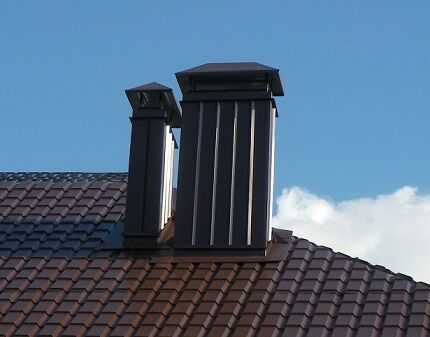

Наружные стены вытяжных каналов и шахт утепляются во избежание конденсации водяных паров из извлекаемого влажного воздуха и образования наледей.

Скорость движения воздуха в приточных каналах и шахтах принимается в пределах 2 - 5 м/с, в каналах и шахтах выбросных устройств - 4 - 8 м/с, но не менее 0,5 м/с, в том числе и для естественной вентиляции.

Воздушный клапан. Для предохранения помещений от поступления в них через вентиляционные каналы при неработающей вентиляции холодного наружного воздуха воздухоприемные устройства оборудуются многостворчатыми утепленными клапанами с ручным или механическим приводом. В последнем случае клапан блокируется с вентилятором и перекрывает отверстия при его остановке. При низкой расчетной температуре наружного воздуха клапаны снабжаются системой электроподогрева в целях предохранения от промерзания их створок. Электроподогрев включается на 10-15 мин перед пуском вентилятора.

Фильтр. Воздушный фильтр — это устройство в системах вентиляции, которое служит для очистки приточного, а в некоторых случаях, и вытяжного воздуха. Фильтр необходим, чтобы защищать как саму вентиляционную систему, так и вентилируемые помещения от попадания различных мелких частиц, таких как пыль, насекомые, пух и т.д. Конструктивное решение воздушного фильтра определяется характером пыли (загрязнений) и требуемой чистотой воздуха.

Коэффициент проскока (Р, %) - характеристика фильтра или фильтрующего материала, равная процентному отношению концентрации частиц после фильтра С_П к концентрации частиц до фильтра С_Д

Эффективность (Е, %) - характеристика фильтра или фильтрующего материала, равная процентному отношению разности концентрации частиц до С_Д и после фильтра С_П к концентрации частиц до фильтра С_Д

Размер наиболее проникающих частиц - размер частиц, соответствующий минимальной эффективности фильтрующего материала.

Производительность фильтра (расход воздуха) - объем воздуха в единицу времени, проходящего через фильтр.

Аэродинамическое сопротивление (перепад давления на фильтре) - разность полных давлений до и после фильтра при определенной производительности фильтра.

Фильтры классифицируют по назначению и эффективности на:

фильтры общего назначения - фильтры грубой очистки и фильтры тонкой очистки;

фильтры, обеспечивающие специальные требования к чистоте воздуха - фильтры высокой эффективности и фильтры сверхвысокой эффективности.

Вытяжные шахты и дефлекторы для вентиляции. Механическая приточная вентиляция

В целях использования действия ветра и теплового напора в зданиях, не имеющих фонарей, устраивают вытяжные шахты, которые могут снабжаться специальными насадками, или дефлекторами. Действие дефлекторов основано на том, что ветер, обтекая их, создает на наветренной стороне повышенное давление, а на противоположной (подветренной) на значительно большей площади — пониженное давление, или разрежение.

Благодаря этому дефлектор способствует подсасыванию воздуха через шахту или вытяжную трубу, если он насажен на последнюю, или непосредственно из помещения, если он установлен на перекрытии. Наиболее приняты дефлекторы звездообразный и ЦАГИ.

Звездообразный дефлектор представляет собой вертикальную коробку, имеющую семь узких вертикальных щелей, из которых пять или шесть находятся в зоне разрежения и интенсивно работают на вытяжку, а остальные — в зоне повышенного давления и могут работать на приток. Дефлектор этот при безветрии ухудшает тягу в трубе; при сильном ветре через его щели в помещение может заноситься дождь или снег. Дефлектор ЦАГИ свободен от этих недостатков, он эффективен в отношении производительности, проще в изготовлении и дешевле (требует меньше металла).

Дефлекторы необходимо устанавливать на наиболее высоких участках кровли (выше конька), чтобы полностью использовать действие ветра. Дефлектор, установленный у стен высокого здания, может вследствие образования повышенного давления начать работать на приток. Отверстия дефлекторов, устанавливаемых на перекрытии здания, снабжаются специальными клапанами, закрываемыми со стороны помещения.
При отсутствии ветра дефлектор может работать как приточная шахта, особенно если в здании нет теплового напора или последний недостаточен, а тем более если в помещении имеет место вакуум или разрежение.

Механическая приточная вентиляция

Механическая приточная вентиляция в отличие от естественной вентиляции и аэрации дает возможность подвергнуть воздух предварительной обработке: нагреву, охлаждению, увлажнению и очистке. При устройстве механической вытяжной вентиляции облегчается улавливание вредностей на месте их образования и обеспечивается более эффективное их удаление. К недостаткам механической вентиляции относятся затраты на первоначальное устройство и особенно на эксплуатацию (электроэнергия, пар и пр.).

Улавливание вредных выделений на месте их образования, прежде чем они успеют распространиться по помещению и загрязнить воздух, и удаление их механическим путем называются местной механической вентиляцией. Этот путь удаления вредностей непосредственно с места их образования является наиболее эффективным и экономичным, а поэтому его необходимо использовать всюду, где позволяет технологический процесс.

Вентиляционный дефлектор: устройство, разновидности, правила монтажа

Грамотно спроектированная вентсистема помещения – залог здорового микроклимата. Одно из приоритетных условий естественной циркуляции воздуха – наличие тяги. Для нормализации давления часто используют вентиляционный дефлектор – прибор усиливает подсос из вентканала за счет ветрового напора.

Несмотря на простоту конструкции и доступность цены, такой колпак существенно повышает тягу. Единственная сложность — выбор оптимального варианта среди многообразия предложений.

Мы поможем вам разобраться в этом вопросе. В статье представлен подробный обзор устройств и принципов работы различных дефлекторов, приведены практичные рекомендации по выбору и монтажу колпаков.

Чтобы вам было проще определиться с моделью и понять очередность установки воздушного «побудителя», мы подготовили тематическую фото- и видео-подборку.

Основные задачи «вентиляционного колпака»

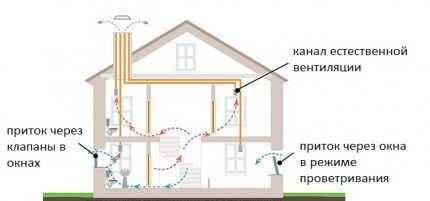

Эффективность системы вентиляции с естественным побуждением воздуха во многом определяется атмосферными условиями. Воздушные потоки циркулируют за счет подъемной силы, возникшей из-за температурной разницы внутри и снаружи помещения.

Работу вентиляции «корректирует» и ветер – он может, как ускорять, так и затруднять естественный воздухообмен.

Летом, когда температурный режим дома и на улице выравнивается, перепад давления и тяга стремится к нулю – естественная вентиляция дает сбой. Циркуляция воздуха сокращается, а в некоторых случаях наблюдается опрокидывание тяги

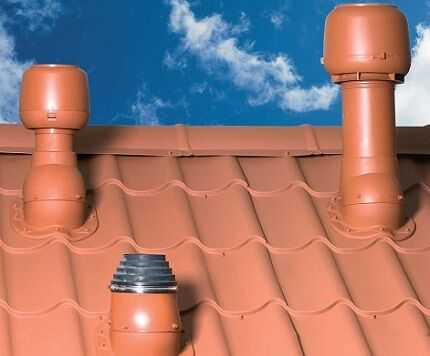

Дефлекторы устанавливают на вытяжные вентиляционные каналы гравитационных систем, работа которых основана на физических явлениях

Особая конструкция приспособления, не требующего электропитания, в разы усиливает тягу и скорость вывода отработанного воздуха наружу

Завихрения, создаваемые внутри нехитрой конструкции, не только усиливают отвод, но и препятствуют обратному току воздушной массы

В ряду независимых от электропитания устройств есть варианты со статичной рабочей частью и динамичной - вращающейся от малейшего дуновения ветра. Второй вариант эффективней первого

Усилить скорость оттока, тем самым увеличив воздухообмен может и статичный дефлектор. К примеру, Н-образный, три трубы которого интенсивно стимулируют движение воздуха

К разряду моделей с увеличенной эффективностью относятся флюгерные виды. Они практически не останавливаются, чутко реагируют на едва ощутимое для человека дуновение

В регионах с нормальной ветровой нагрузкой нет смысла использовать динамично вращающиеся дефлекторы. Достаточно обычного статичного типа

Сделать простой колпак на вентиляционную трубу, создающий достаточной силы завихрения, можно собственными руками. За основу поделки можно взять изготовленный на заводе дефлектор

Дефлектор решает две основные задачи:

Защищает шахту от забивания мусором и попадания птиц.
Минимизирует негативное воздействие атмосферных осадков на вентиляционное оборудование.
Активизирует и усиливает тягу, генерируя и перенаправляя ветровые потоки – КПД вентсистемы повышается на 15-20%. Дефлектор снижает вероятность появления обратной тяги.

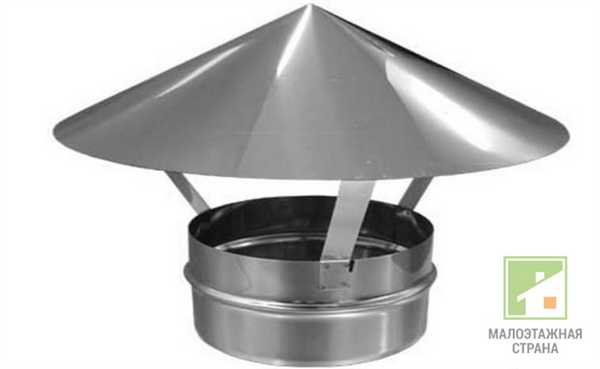

Зонтичная конструкция используется для повышения тяги и в дымоходе. Кроме того, дефлектор на дымовой трубе дополнительно исполняет роль искрогасителя.

Вентиляционный колпак теряет эффективность, когда ветер дует снизу – воздушный поток ударяется о козырек и препятствует работе вытяжки. Решение проблемы – монтаж дефлектора с двумя конусами

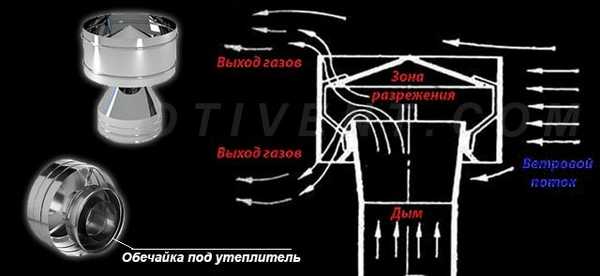

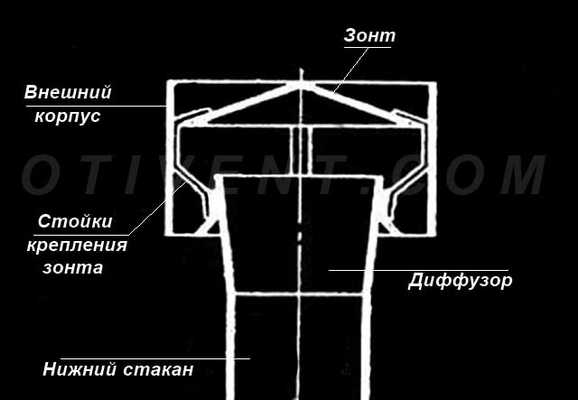

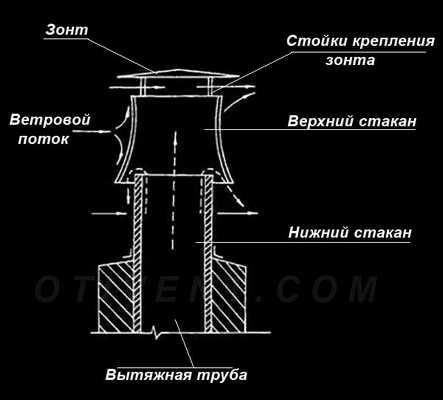

Схема устройства и принцип работы дефлектора

Для получения точного представления о том, что такое дефлектор и как он функционирует, разберем типовую схему его устройства.

Главные части вентиляционной насадки:

Диффузор – основание в виде усеченного конуса. Нижняя часть цилиндрической колбы насаживается на верхушку вентканала, выведенного через крышу. Именно в диффузоре происходит замедление воздушного потока и повышение давления.
Зонт – верхний защитный колпак, прикрепленный к диффузору стойками. Элемент предотвращает попадание мусора в вентканал.
Корпус – кольцо или обечайка. Видимая деталь дефлектора, соединенная с диффузором двумя-тремя кронштейнами. Плоскость корпуса рассекает воздухопоток и создает внутри цилиндра область пониженного давления.

В некоторых модификациях установлена сетка для задерживания мелкого мусора. Фильтрующая вставка несколько ослабевает тягу.

Конструкция дефлектора с входным патрубком: 1 – оголовок, 2 – диффузор, 3 – кольцо, 4 – кронштейны-лапки, 5 – колпак, 6 – конусный щит, d – диаметр

Действие вентиляционной насадки основано на эффекте Бернулли – взаимосвязи между давлением и скоростью течения воздушного потока в канале. При ускорении, спровоцированном сужением воздуховода, давление в системе падает, образуя разряжение в трубопроводе.

Дефлектор улавливает ветер.
Воздушные массы устремляются в диффузор, разветвляются и провоцируют понижение давления вверху вентканала.
В разряженную пустоту устремляется отработанный воздух из помещения.

При правильном выборе и установке дефлектора на конце вытяжного канала разность давлений возрастает, соответственно, повышается интенсивность воздухообмена.

Классификация ветровых насадок

Несмотря на одинаковое предназначение, вытяжные колпаки различаются между собой.

Определяя оптимальную модель устройства, надо оценить:

материал изготовления;
принцип работы;
конструкционные особенности.

Материал изготовления. В производстве используется алюминий, нержавеющая сталь, оцинковка, медь, пластик и керамика.

Оптимальным решением с точки зрения баланса «стоимость/качество» считаются стальные и алюминиевые изделия. Медные дефлекторы используются редко из-за дороговизны.

Пластиковые модели отличаются от собратьев более низкой ценой, многообразием расцветок и форм. Недостатки полимеров: восприимчивость к высоким температурам и ограниченность службы

Симбиоз прочности и декоративности – комбинированные колпаки из металла, покрытые пластиком.

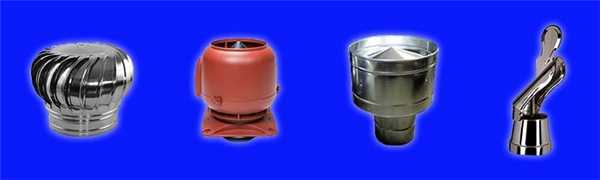

Принцип работы. Исходя из функциональных особенностей вентиляционные устройства делят на 4 группы.

статичные насадки;
ротационные дефлекторы;
статичные установки с эжектирующим вентилятором;
модели с поворотным корпусом.

К первой группе относятся модели традиционного типа. Статичные дефлекторы отличаются простотой конструкции и возможностью самостоятельной сборки. Клапаны монтируются на вытяжных шахтах квартирных и производственных аэрационных воздуховодов.

Вторая группа (ротационные дефлекторы) снабжены системой вращающихся лопастей. Сложный механизм состоит из активной головки и статичной основы.

Порывы ветра побуждают лопастный барабан к вращению. В процессе работы в устье шахты создается вакуум, препятствующий появлению обратной тяги

Статичный вытяжной дефлектор с эжектирующим вентилятором – современная технология. На торце вентканала установлен неподвижный колпак, непосредственно под ним внутри шахты вмонтирован низконапорный осевой вентилятор.

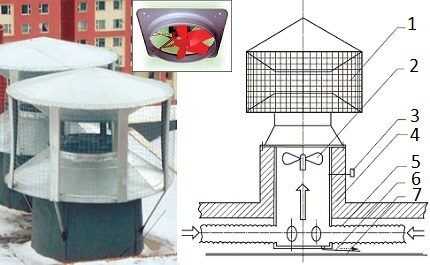

Устройство стато-ротационной модели: 1 – статичный дефлектор, 2 – вентилятор, 3 – датчик давления, 4 – теплоизолированная колба, 5 – шумопоглощающий вентканал, 6 – дренаж, 7 – фальшпотолок

При нормальных внешних условиях система функционирует, как традиционный статичный дефлектор. По мере снижения ветрового и термического давления срабатывает датчик – в работу включается осевой вентилятор и тяга нормализуется.

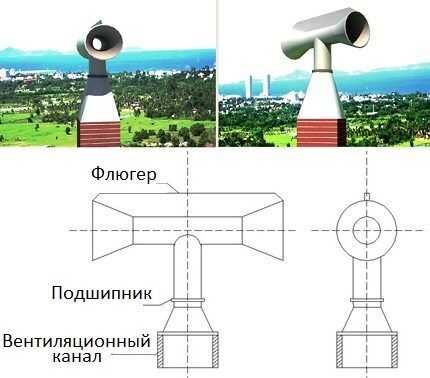

Интересная разработка, заслуживающая внимания – дефлектор эжекционного типа с поворотным корпусом. Вращающийся колпак устанавливается над шахтой.

Модель состоит из горизонтальной и вертикальной трубы, которые соединяются между собой шарнирным механизмом. Сверху дефлектора есть перегородка – флюгер.

Горизонтальная труба разворачивается по направлению ветра. Потоки устремляются во внутреннюю часть и создают разряжение – тяга в устье шахты увеличивается

Конструктивные особенности. Модели с одинаковым принципом побуждения естественной вентиляции имеют некоторые отличия в устройстве.

Дефлекторы бывают открытого или закрытого типа, квадратной или круглой формы, с одним колпаком или несколькими конусными зонтами. Характеристики наиболее востребованных и эффективных модификаций описаны ниже.

Обзор популярных моделей

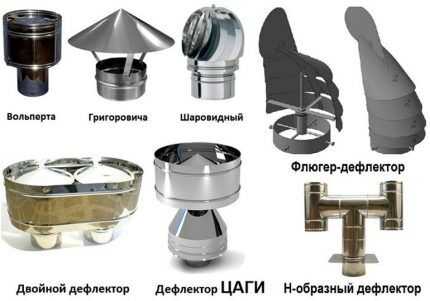

На практике хорошо себя зарекомендовали следующие виды: Григоровича, Вольпера, ЦАГИ, двойной и Н-образный дефлектор, поворотный флюгер типа «Сачок» или «Капюшон».

Выбор «ветровой насадки» основывается на эффективности, стоимости дефлектора и климатических условиях местности. Некоторые модели доступны для самостоятельной сборки и монтажа

Самый распространенный вариант, используемый в системах вентиляции и дымоудаления. Из-за простоты и доступности дефлектор Григоровича удерживает лидирующие позиции среди аналогов.

Устройство представлено парой зонтов, соединенных в единую «тарелку».

Колпак устанавливается на трубопроводы круглого сечения или монтируется через переходную пластину на прямоугольные и квадратные шахты.

Базовая комплектация: 1 – диффузор в виде зауженного конуса, 2 – защитный зонт, 3 – обратный колпак. Крепежные распорки объединяют элементы насадки

Благодаря конструкции осуществляется двойная эжекция воздуха – в направлении расширенной части диффузора и в сторону обратного колпака.

Скорость потока под нижним конусом увеличивается за счет сужения сечения канала, в результате, разность давлений повышается.

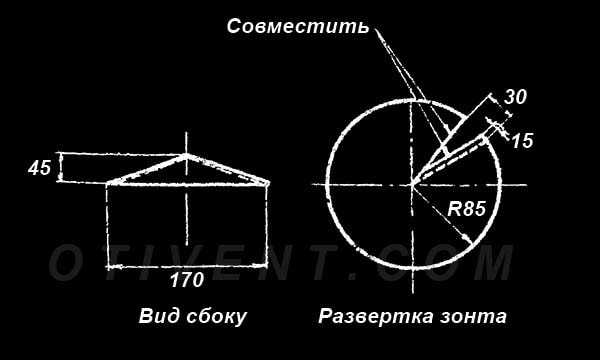

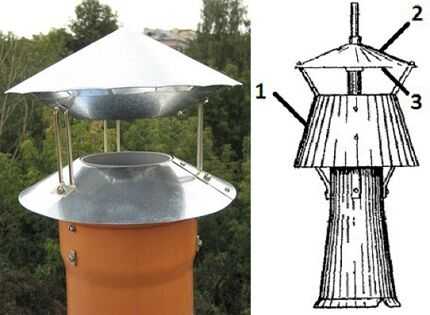

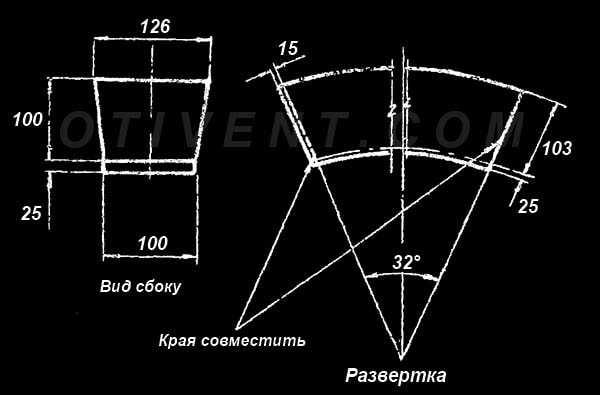

Простой зонт-дефлектор для обустройства вентиляционной трубы несложно изготовить собственными руками из листовой жести

Основанием, а заодно и крепежной деталью дефлектора, станет обычный хомут или металлическая полоса с загнутыми краями, стянутыми болтом

Между хомутом, фиксирующим дефлектор на вентиляционной трубе, и колпаком устройства должно быть не меньше одного диаметра трубы

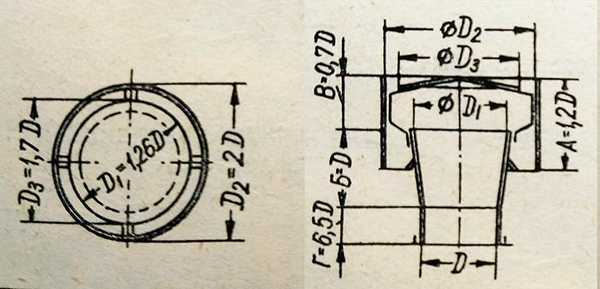

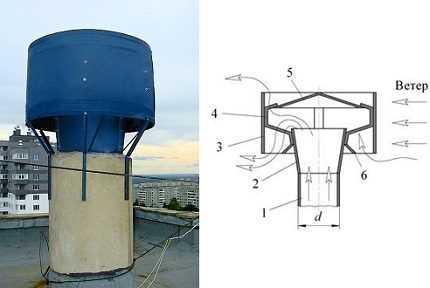

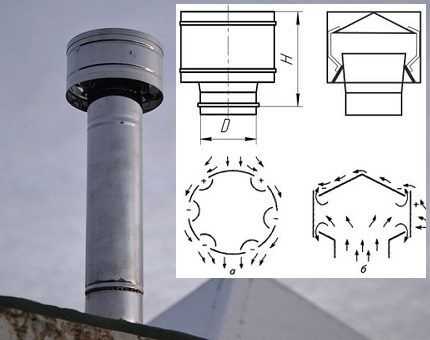

Вентиляционный колпак, спроектированный аэрогидродинамическим институтом, усиливает тягу благодаря ветровому напору и разнице давлений на различных высотах.

Насадка дополнена цилиндрическим экраном, внутри которого размещен прототип традиционного дефлектора.

Внешняя обечайка предотвращает опрокидывание естественной вентиляции даже в воздуховодах большого сечения. Допустимый диаметр вытяжной шахты – 100-1250 мм. Обозначения на рисунке: а – вид сверху, б – вид сбоку, D – диаметр, H – высота приспособления

допустимо бандажное, реечное, фланцевое и ниппельное соединение с воздуховодом в зависимости от формы горловины шахты;
возможность транспортировки воздуха, химически неагрессивной среды (стальные модели выдерживают температуру до +800 °С);
зимой на внутренних стенках цилиндра может образовываться наледь, которая способна перекрыть проходное сечение.

Дефлектор восприимчив к ветряным потокам – в спокойную погоду создает сопротивление тяги.

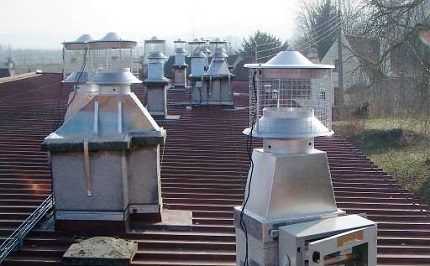

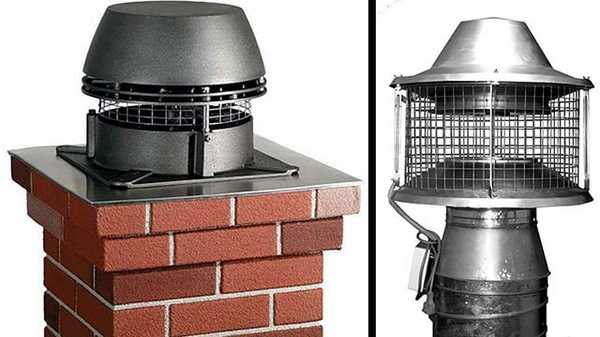

Стато-механический дефлектор – разработка французской фирмы Astato. Устройство усиливает тягу вытяжного потока системы естественного вентилирования за счет ветра и вентилятора.

Насадка монтируется на домах любой этажности, реконструируемых и новых зданиях.

В пассивном режиме уровень разряжения, создаваемый Astato, равен сумме ветрового и гравитационного давления. Эта величина соответствует работе статичного дефлектора

После включения электромотора аэродинамика вентканала сохраняется, степень разряжения – суммарное значение напора вентилятора и давления.

Способы установки. Ниппельное соединение для круглых вентканалов, через адаптер – для группы воздуховодов или шахт прямоугольного сечения.
Режимы управления. Допустимо ручное регулирование и автоматическое – посредством датчика давления, реле времени.
Материал изготовления – алюминий.
Модельный ряд. Дефлектор Astato представлен шестью позициями, номинальный диаметр – 16-50 см.

Модификации серии DYN-Astato укомплектованы двухскоростным вентилятором, стоимость изделий – 1300-4000 у.е. зависимо от габаритов дефлектора.

Статическая насадка ДС открытого типа внешне напоминает дефлектор Astato. Но, в отличие от французского колпака, модели серии ДС не имеют подвижных частей. В составе колпака предусмотрены три диска конической формы.

Зонты у этого типа дефлектора усечены и расположены друг напротив друга, образуя канал по типу сопла Вентури. Диаметр центрального отверстия нижнего диска соответствует сечению трубы. Кронштейны удерживают сетку

Наибольшая скорость ветрового завихрения наблюдается в усеченном канале колпака – над вентиляционной трубой. Разность давлений внутри дефлектора и удаленно от него обуславливает дополнительное разряжение, повышающее тягу.

Особенности модели серии ДС:

дефлектор совместим с принудительными средствами побуждения воздухообмена — вентиляторами;
скорость ветрового потока 5-10 м/с увеличивает тягу на 10-40 Па – данные актуальны при относительной влажности 50°, температуре воздуха +25 °С и отклонении ветрового потока до 30° от горизонтальной плоскости.

Дефлекторы выпускаются в 13-ти типоразмерах. Обозначение вентиляционных колпаков: ДС-***, где *** — внутренний диаметр в мм. Минимальные габариты имеет модель ДС-100, максимальные – ДС-900.

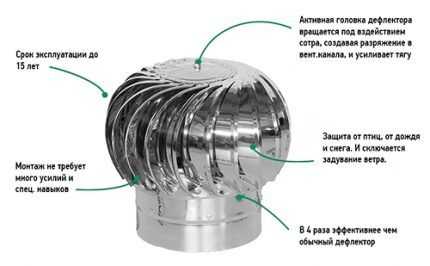

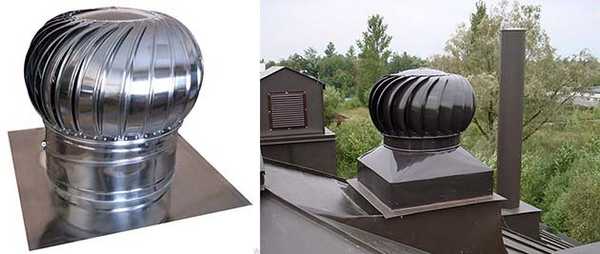

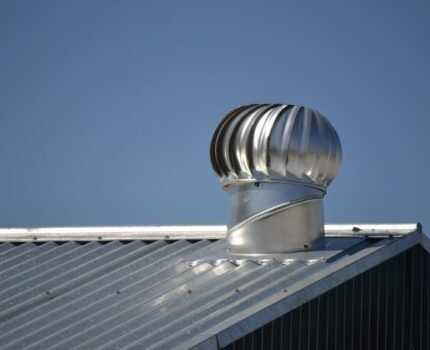

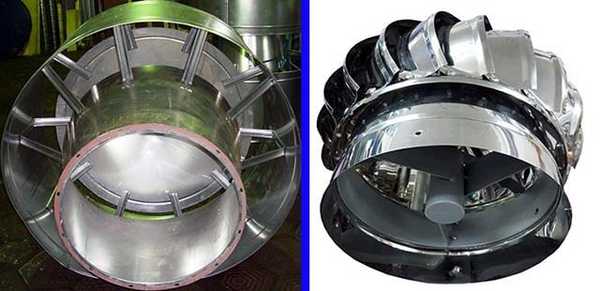

Динамический дефлектор состоит из неподвижной основы и вращающейся турбинной головки.

Элементы шарообразного колпака изготовлены из легкого, тонкого металла, что позволяет барабану с лопастями включаться в работу при незначительном ветре – от 0,5 м/с.

Головка вращается в одну сторону ветрового вектора. Под колпаком наблюдается «частичный вакуум» — воздух на вершине вентканала разрежается, вероятность опрокидывания вентиляции минимизируется (+)

эффективность работы в 2-4 раза превышает показатели статических моделей;
защита помещения от перегрева летом и снижение расходов на кондиционирование в жару;
эстетичный внешний вид – головка дефлектора выполнена в виде элегантного шарообразного колпака;
предотвращение появления конденсата внутри кровли за счет понижения температуры в жаркую погоду;
экономичность работы – активный дефлектор функционирует без электроэнергии.

Турбодефлектор вытягивает из шахты избыточное тепло, влагу, пыль, пары и вредные газы из здания и подкровельного пространства, тем самым увеличивая срок эксплуатации конструктивных элементов дома.

Недостаток активного дефлектора – нулевая производительность в безветренную погоду.

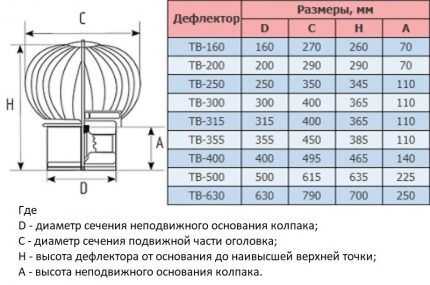

Маркировка изделий производства Аэротек представлена, как ТВ-160 и т.д. Цифровой индекс обозначает диаметр сечения неподвижного основания колпака

Динамические насадки выпускаются широким ассортиментом. Спросом пользуются товары компаний: Аэротек (Россия), Турбовент (Украина), Rotowent (Польша) и Турбомакс (Беларусь).

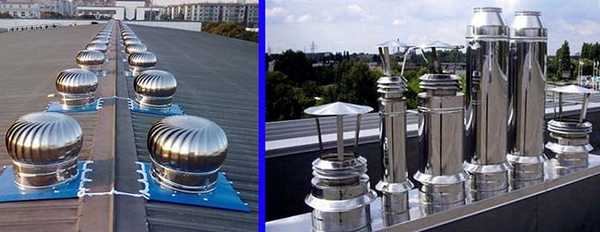

Турбинные дефлекторы используются преимущественно на крышах и вентканалах крупногабаритных помещений, над спортзалами, производственными цехами, торговыми и общественными комплексами

Лопасти турбины расположены так, что независимо от того, с какой стороны появиться ветер, устройство начнет вращаться, создавая разрежение внутри

К трубе турбинный дефлектор крепится с помощью хомута, к кровле - монтажной пластиной, прикручиваемой к обрешетке через кровлю

В верху лопасти турбодефлектора соединены круглой пластиной, к которой фиксируются клепками. Пластина предотвращает проникновение атмосферной воды в вентканал

Дефлекторы турбинного типа производят из оцинкованной или нержавеющей стали. В первом случае в предпочтении изделия с полимерным декоративно-защитным покрытием

К набору деталей, предназначенных для сборки турбинного дефлектора, прилагается подробная инструкция, согласно которой нужно соединять элементы системы

Вентиляционный дефлектор на вытяжную трубу – конструкция и принцип работы

В отличие от дымоходов, оголовки вертикальных шахт вытяжной вентиляции всегда накрываются зонтами. Попадание осадков внутрь воздуховода нежелательно – воде некуда деваться. Суть проблемы: защитный колпак создает дополнительное аэродинамическое сопротивление воздушному потоку. Работа естественной вытяжки ухудшается, а при недостатке тяги прекращается вовсе.

Вопрос решается так: на конец трубы вместо традиционного «грибка» монтируется вентиляционный дефлектор. Установка выполняется своими руками, но сначала нужно подобрать конструкцию вытяжного устройства.

Зачем нужен дефлектор

Для лучшего понимания вопроса приведем данные из справочной литературы. Величина местного сопротивления потоку воздуха в системах вентиляции характеризуется безразмерным коэффициентом ξ. Чем больше его значение, тем сильнее фасонный элемент – зонт, колено, шибер — замедляет движение газов по трубопроводу.

Применительно к нашим случаям коэффициент составляет:

на выходе воздушного потока из открытой трубы любого диаметра ξ = 1;
если канал накрыт классическим колпаком, ξ = 1.3—1.5;
на трубе установлен зонт Григоровича с диффузором (расширение сечения), ξ = 0.8;
насадка Волпера цилиндрическая либо звездообразная «Шенард», ξ = 1;
дефлектор типа ЦАГИ, ξ = 0.6.

Примечание. Здесь нет ошибки – даже при свободном выбросе из шахты воздушная струя преодолевает местное сопротивление от внезапного расширения. Источник: «Справочник по теплоснабжению и вентиляции», издание 1976 г.

Итак, дефлектор — это насадка, которая под действием ветра создает разрежение на выходе из вертикального вентканала и таким образом уменьшает аэродинамическое сопротивление потоку. То есть, выступает усилителем тяги.

Вдобавок вытяжное устройство решает такие задачи:

защищает воздуховод от осадков;
не позволяет ветру задувать внутрь трубы;
препятствует возникновению обратной тяги (опрокидывания).

Принцип работы любого дефлектора основан на двух эффектах: разрежение от ветровой нагрузки и эжекция (увлечение) медленного потока газов более быстрым. Хотя некоторые зарубежные производители реализуют механическое побуждение – попросту оснащают зонт электрическим вентилятором. Рассмотрим устройство каждой конструкции по отдельности.

В этом ракурсе хорошо видно, что сечение нижнего патрубка насадки не уменьшается, значит, скорость и давление газов не изменяется

Замечание. В интернете работу подобных колпаков часто объясняют действием закона Бернулли либо эффекта Вентури. Оба физических явления предполагают сужение воздуховода, ускорение потока и падение давления. В действительности дефлекторы не уменьшают сечение канала (смотрите выше на фото) — разрежение создается исключительно силой ветра.

Разновидности насадок

Сейчас можно приобрести в готовом виде либо сделать самостоятельно следующие виды колпаков – усилителей тяги:

дефлектор ЦАГИ с расширением вентканала — диффузором;
цилиндрический «грибок» Волпера;
Н-образный коллектор из труб;
колпак – флюгер (в народе — «подхалим»);
сферическая ротационная насадка – так называемый турбодефлектор;
статодинамическое открытое устройство типа «Astato».

Включать в список и рассматривать обычные зонтики бессмысленно – подобные изделия не улучшают тягу, лишь прикрывают срез трубы от дождя.

Устройство колпаков типа ЦАГИ

Данная конструкция разработана в период СССР профильным НИИ (научным институтом). Дефлектор состоит из таких деталей (показаны на чертеже):

нижний стакан с диффузором (расширением) на конце;
внешний корпус – обечайка из кровельной стали цилиндрической формы;
крышка в виде зонта;
стойки крепления крышки из металлических полос.

Схема работы изделия проста: ветровой обдув корпуса с любой стороны создает зону разрежения над открытым сверху диффузором. Поступающие из шахты отработанные газы увлекаются этим разрежением, выходят наружу и подхватываются ветром – срабатывает принцип эжекции.

Ниже в таблице представлены характеристики типовых дефлекторов ЦАГИ – размеры, производительность в зависимости от скорости ветрового потока.

Замечание. Производительность указана без учета сопротивления системы воздуховодов, пересекающих крышу. Реальный объем вытяжки зависит от высоты подъема трубы и перепада температур внутреннего/наружного воздуха.

Из всех статичных усилителей тяги колпак ЦАГИ признан наиболее эффективным, невзирая на почтенный возраст разработки. Плюсы конструкции:

простота в изготовлении, установке;
максимальная защита от попадания дождя и снега, опрокидывания тяги;
надежность, отсутствие вращающихся деталей;
направление ветровых потоков не играет роли;
наименьший коэффициент сопротивления (ξ = 0.6).

Недостаток дефлектора – зависимость от скорости ветра. Если потоки движутся медленнее 2 м/с, эффективность устройства стремится к нулю. Впрочем, штиль оказывает негативное влияние на работу любой насадки, призванной усиливать естественную тягу в вентканале.

Колпак работает благодаря ветровому подпору — над срезом воздуховода возникает разрежение

Обратите внимание: в современных версиях ЦАГИ заводского изготовления предусматривается утепление нижнего стакана, если колпак крепится к крышной сэндвич-трубе. Под «грибком» мы видим юбку, хотя проходное сечение канала не уменьшается.

Статический зонт Волпера

Этот дефлектор скорее является ветрозащитным устройством, нежели усилителем природной тяги. Хотя потери давления на выходе потока насадка успешно компенсирует. Конструкция включает следующие элементы:

нижний патрубок (стакан);
верхний цилиндрический стакан с вогнутыми стенками;
конусный зонт;
соединительные полосы.

Колпак устанавливается на воздуховод круглого сечения либо прямоугольную шахту через переходник. Как работает дефлектор вентиляции Волпера:

Прямые ветровые потоки отражаются вверх и вниз вогнутой поверхностью верхней обечайки.
Струя, проходящая между зонтом и срезом стакана, создает область пониженного давления внутри корпуса.
Вытяжной воздух меняет направление движения – вытекает сквозь зазор под «юбкой».

Насадка уступает конструкции ЦАГИ в эффективности, зато лучше защищает воздуховод от порывов ветра. Сделать изогнутый стакан сложнее, потому домашние умельцы попросту изготавливают конус. Для повышения производительности под зонтом ставится аналогичная тарелка в зеркальном отражении, как показано на видео:

Н-образная насадка

Эта оригинальная конструкция представляет собой узел из труб в виде русской буквы «Н», вытяжка подключена к середине воображаемой перекладины. С какой бы стороны ветер ни задул в открытые трубы – сверху или снизу – более быстрый поток станет эжектировать (увлекать за собой) воздушную струю из вентиляционного стояка.

Преимущество Н-образного дефлектора – почти стопроцентная защита от задувания ветра, обратной тяги, попадания влаги и обмерзания. Указанные плюсы перечеркиваются не менее существенными минусами:

Проблемы с аэродинамикой — чтобы выйти на улицу, воздух преодолевает 2 поворота 90°. Потери компенсирует поток ветра, но сила тяги возрастает минимально. Отсюда низкая производительность вытяжной насадки.
Приспособление довольно громоздкое, поэтому крепеж на трубе затруднен.
Н-дефлектор не слишком красиво выглядит. Представьте ситуацию, когда на кровлю выведены 2—3 вентканала с подобными колпаками.

Дополнение. Мы пропустили 1 преимущество насадки – ее несложно собрать своими руками из готовых тройников. Применить изделие можно для вентиляции подсобных строений, например, бани или теплого сарая.

Турбодефлекторы и флюгеры

Мы объединили эти 2 разновидности насадок в один раздел из-за схожести принципа действия:

Сферический ротационный дефлектор с множественными полукруглыми лопастями вращается силой ветра. Над оголовком трубы (внутри шара) образуется разрежение, эффективность вытяжки возрастает.
Флюгер с крылом всегда поворачивается «спиной» к ветру, предотвращая задувание внутрь ствола. За корпусом насадки образуется зона пониженного давления (аэродинамическая тень), воздушная струя охотнее покидает вертикальный канал.

По эффективности динамические колпаки выигрывают у статических, но имеют ряд особенностей эксплуатации:

в безветренную погоду турбодефлекторы и «подхалимы» не крутятся, соответственно, тягу не улучшают;
узел вращения – подшипник либо втулка – требует обслуживания (смазки), зимой рискует обмерзнуть;
заклинивший флюгер может заломить резким порывом ветра;
насадки слабо защищают от косого дождя либо снега.

Справка. Цены флюгеров и ротационных дефлекторов выше, чем статических насадок. Пример: заводской зонт ЦАГИ, сделанный по серии 5.904.51, стоит от 23 у. е., турбодефлектор – 38 у. е. Вывод: за эффективность придется доплачивать, плюс ежегодно забираться на крышу и обслуживать вентиляционный девайс.

Как работает флюгер сравнительно с открытой трубой, смотрите на видео:

Колпак принудительного действия Astato

Это единственный тип дефлектора, функционирующий при любой погоде, включая полный штиль. Насадка выполнена из двух усеченных конусов, повернутых вершинами друг к другу. Верхняя часть снабжена зонтом и осевым электровентилятором. Сбоку проем закрыт алюминиевой сеткой от птиц.

Как работает дефлектор французского бренда Astato:

В ветреную погоду колпак действует как статичный усилитель – проходящий между конусами поток подхватывает воздух, поднимающийся по вытяжному стволу. Вентилятор отключен.
Когда ветер затихает, срабатывает датчик давления – прессостат. Он подает сигнал блоку управления EOL.
Контроллер запускает вентилятор на нужную скорость (всего их две). Начинается принудительная вытяжка из канала.

Примечание. Порог срабатывания датчика настраивается пользователем. Cтатодинамическое устройство может работать без дорогой автоматики – от реле температуры либо включаться ручным способом.

Единственный недостаток активного дефлектора Astato – космическая по нашим меркам цена. Чтобы купить насадку минимального диаметра 160 мм, придется уплатить 1395 евро. Хотите автоматизировать работу принудительной вытяжки — добавьте сюда стоимость блока EOL – еще 1520 евро.

Какой дефлектор выбрать

Если вы хотите установить колпак – усилитель тяги с минимальными затратами и не обслуживать изделие в процессе эксплуатации, рекомендуем остановиться на статичных моделях – дефлекторе Волпера либо ЦАГИ. Последний вариант предпочтительнее для собственноручного изготовления.

Совет. Размер насадки выбирайте по диаметру вытяжного ствола. Если из дома выведена прямоугольная шахта, подбор делается по эквивалентному круглому сечению. То есть, необходимо сделать расчет поперечника канала, потом взять круг аналогичной площади. При установке используется адаптер.

Рекомендации по выбору различных дефлекторов:

При недостатке либо отсутствии тяги лучше ставить динамические версии колпаков – ротационный или флюгер.
Покупая вращающуюся насадку, не гонитесь за дешевизной. В недорогих изделиях применен открытый шарнир – обычная втулка, которая замерзнет зимой. Подбирайте флюгер или турбодефлектор с закрытым подшипником.
Н-образный колпак пригодится в местности с постоянными сильными ветрами. В остальных случаях лучше брать ЦАГИ.

Дефлекторы Astato приобретайте по желанию – усилитель будет работать в любых условиях. Но помните: движущиеся части насадки нужно периодически обслуживать.

Изготовление своими силами

Технологию сборки колпака предлагаем пояснить на примере насадки типа ЦАГИ. Детали вырезаются из оцинкованной стали толщиной 0.5 мм, между собой скрепляются заклепками или болтами с гайками. Конструкция вытяжного элемента представлена на чертеже.

Для изготовления понадобится обычный слесарный инструмент:

молоток, киянка;
ножницы по металлу;
дрель электрическая;
тиски;
приспособления для разметки – чертилка, рулетка, карандаш.

Ниже в таблице указаны размеры деталей дефлектора и окончательный вес изделия.

Справка. Наиболее «ходовые» диаметры вентиляционных каналов – 100 либо 110 мм, когда вытяжка сделана пластиковой канализационной трубой.

Выкройка и чертеж зонта под колпак диаметром 100 мм

Алгоритм сборки следующий. По разверткам вырезаем ножницами заготовки зонта, диффузора и обечайки, скрепляем между собой заклепками. Раскрой обечайки не представляет сложности, развертки диффузора и зонта показаны на чертежах.

Раскрой нижнего стакана — расширяющегося диффузора

Готовый дефлектор насаживается на оголовок, нижний патрубок стягивается хомутом. На квадратную шахту придется сделать или купить переходник, чей фланец прикрепляется к торцу трубы.

Можно ли устанавливать на дымоход

Установкой дефлектора незадачливые домовладельцы пытаются решить проблему недостатка тяги. Такое случается, когда дымоходная труба сделана неправильно – оголовок попал в зону ветрового подпора крыши, поднят на малую высоту либо сосед построил рядом высокое здание.

Лучший решение при недостаточной тяге — поднять дымоотвод на нужную высоту. Почему на оголовок нежелательно нахлобучивать различные насадки:

Запрещается ставить зонты и прочие вытяжные устройства на трубы, отводящие продукты горения газовых котлов. Это требования правил безопасности.
Печки и твердотопливные котлы при горении выделяют сажу, оседающую на внутренних поверхностях дымоходов и колпаков. Дефлектор придется чистить, особенно крутящийся.
Внизу правильно построенного дымового канала предусмотрен карман для сбора конденсата и лишней влаги. Закрывать трубу от осадков бессмысленно, достаточно прикрепить на конце сопло, защищающее утеплитель сэндвича.

Оголовки печных газоходов допускается оснащать зонтиками, но турбодефлектор там точно не нужен. Тема монтажа колпаков на дымоотводные каналы подробно раскрыта в отдельном материале.

Как правильно выбрать и установить дефлектор на трубу дымохода или вентиляционный канал

Современные технологии позволяют обеспечить максимальную эффективность работы системы дымоотведения и вентиляции дома относительно одностороннего вывода воздушных сред за пределы обслуживаемого помещения. Одно из средств оптимизации процессов – устанавливается дефлектор на трубу дымохода или вентканал. Рассмотрим конструктивные особенности и принцип действия различных моделей этой группы приспособлений. Ознакомимся с базовыми основами и правилами по проведению монтажных работ.

Назначение приспособления

Вентиляционная система любого типа предназначена для контроля за состоянием воздуха внутри того или иного помещения. Одно из условий исправной работы инженерных коммуникаций – наличие тяги. Для создания необходимого давления в шахтах и каналах с естественной циркуляцией воздушных масс устанавливаются дефлекторы на трубы вентиляции или дымохода. Эти приспособления способствуют усилению подноса за счет ветра снаружи здания.

Движение воздушных масс в направлении из помещения происходит за счет разницы температур и давления в верхней и нижней части трубы – теплый поток стремится в сторону холодного и наоборот. В летний период перепады становятся незначительными, что способствует заметному снижению тяги. Подобные явления нередко наблюдаются даже при правильно спроектированной системы, грамотно подобранном диаметре и длины каналов. В результате естественная вентиляция становится неэффективной. Решением проблемы становится выбор того или иного дефлектора на вентиляцию.

Дополнительно устройство защищает канал или шахту от таких явлений как:

засорение листьями, пылью и прочим мусором;
попадание и застревание птиц;
заливание и засыпание атмосферными осадками;
повышение коэффициента полезного действия (КПД) вентиляционных систем в среднем на 15-20 %, эффективности отопительного оборудования с дымоотводами на 20-25 %;
появление обратной тяги или образование «воздушных пробок» из-за которых продукты горения или отработанный воздух задерживается либо возвращается внутрь помещения.

Устанавливаемые дефлекторы на трубах дымохода также выполняют не только роль усилителя тяги. Здесь дополнительно гасятся искры во время протапливания печи. Многие модели можно отнести к декоративным элементам.

Техническое описание

Большинство дефлекторов представлены металлическими насадками для дымовой трубы или на вентиляционный канал с козырьками различной формы. Здесь имеются зауженные вставки, лопасти, кольцевые отбои в нижней части и вокруг диффузора, встраивается вентилятор с автоматическим датчиком для его включения и выключения. Нередко дополнительно рассматриваются варианты с искрогасителями.

Рассмотрим детальнее принцип работы устройств, что нужно учитывать при выборе для принятия оптимального решения.

Устройство и принцип действия

Чтобы понять что это такое вентиляционный дефлектор, нужно разобраться в том, как он работает. В основе процесса лежит физический закон Бернулли. Его суть в увеличении скорости воздушного потока по мере прохождения в канале, который постепенно сужается. Одновременно с этим происходит разряжение вытяжных газов, что способствует образованию области с низким давлением. Таким образом объясняется усиление тяги за счет дефлекторов со встроенным диффузором.

Конструктивно приспособления могут отличаться в зависимости от назначения, но есть общие базовые составляющие:

Диффузор. Это рабочее основание, которое изготавливает в виде усеченного конуса. Нижняя часть, она же патрубок, служит для насаживания устройства на обслуживаемый канал или трубу. Элемент отвечает за повышение давления и снижение скорости воздушного потока.
Зонт или колпак. Это верхняя часть дефлектора вентиляции, которая выполняет защитную роль так как создает препятствие для птиц, ветра, осадков и мусора.
Корпус. Это наружная часть приспособления в которой устанавливается диффузор. Иначе элемент называется обечайкой или кольцом дефлектора, который соединен с диффузором парой или тремя кронштейнами. Корпус отвечает за рассекание воздушного потока и создание области пониженного давления во внутреннем пространстве.

У всех типов приспособлений есть общая особенность, которая лежит в принципе действия – превращение силы ветра в направленный поток, который способствует усилению тяги внутри шахты дымохода или вентиляционном канале. Снаружи воздух не попадает внутрь конструкции за счет обтекающего эффекта вдоль гладких стенок и сталкивания с препятствиями в виде корпуса и колпака.

То есть завихрение потока здесь исключается. Таким образом внутренние массы свободно выходят наружу. Выбор конкретной модели зависит от климатических особенностей местности, наличия или отсутствия препятствий для ветра (деревья, строения), устройства дымохода и формы крыши.

Видео описание

В этом видео рассмотрена ситуация забивания дефлектора на дымоходе от топливного котла на конкретном примере:

Размерный ряд

На торговых площадках готовые изделия представлены в широком ассортименте относительно физических параметров. Диаметр дефлектора вентиляционного кровельного или для дымохода может быть от 100 до 500 мм. Ширина диффузора – от 240 до 1000 мм. Общая высота конструкции – от 140 до 600 мм. Размерный ряд представлен на примере насадки типа ЦАГИ (в мм):

Внутренний диаметр (d)	Высота дефлектора (H)	Ширина диффузора (D)
120	144	240
140	168	280
200	240	400
400	480	800
500	600	1000

Перед принятием решения важно правильно определить нужные параметры вентиляционного дефлектора на крышу. Это можно сделать ориентируясь на наружный диаметр конкретного канала. Например, для диффузора берутся 2 условные единицы, для зонта и общей высоты 1,7-1,8 значений.

Разновидности

Модельный ряд дефлекторов представлен в широком ассортименте. Выбирать устройство нужно учитывая сразу несколько критериев. Самое простое – это внешнее исполнение. Здесь рассматриваются такие варианты:

открытого типа;
закрытого типа;
квадратные, круглые, цилиндрические;
с одним колпаком или несколькими зонтами;
верхняя часть дефлектора может быть представлена конусообразным зонтиком, двускатной вальмовой крышей или с декоративным дополнением в виде тех или иных фигурных элементов.

Следующий критерий выбора – это материал, из которого изготовлена насадка. Оптимальными вариантами считаются изделия из алюминия, оцинкованной или нержавеющей стали. Медные дефлекторы вытяжной вентиляции пользуются низким спросом из-за высокой стоимости, что в результате окупается привлекательным внешним видом и долговечностью. Также встречаются асбестовые и керамические решения. Наиболее бюджетный вариант – пластик. Из этого материала изготавливаются дефлекторы в широком спектре цветов и форм. Но из-за теплового расширения полимерные модели применяются только для цокольной вентиляции.

Интересными считаются комбинированные решения. Например, дольше стальных или полимерных аналогов служат варианты из металла с пластиковой оболочкой. Главное – правильно определиться с их назначением.

Так, по принципу действия можно выделить 4 группы дефлекторов:

Статичные. Это простейший тип насадок в традиционном исполнении. Применяются в большей части для обслуживания квартирной вытяжки, воздуховодов многоэтажных домов и небольших предприятий.
Ротационные (или турбодефлекторы для вентиляции). Здесь статичная основа дополнена турбиной. Это система лопастей расположенных в одном направлении, которые вращаются внутри круглого корпуса. В движение динамичная головка приводится под воздействием силы ветра. В результате внутри обслуживаемой шахты образуется вакуум, который препятствует появлению эффекта обратной тяги.
Статодинамический (илидефлектор статическийс эжектируемым вентилятором). Это относительно новый тип ветровых колпаков со встроенным датчиком автоматического включения и отключения низконапорного осевого вентилятора. Срабатывает сенсор в условиях низкого термического давления или малой силы ветра. В остальных случаях устройство работает по аналогии с традиционным статичным вариантом.
Эжекционный.

Здесь принцип действия основан на том, что поток с высоким давлением за счет скорости ветра увлекает за собой среду с более низким давлением. Обеспечивается процесс путем установки вращающегося колпака (флюгер или флюгарка). Конструктивно такой дефлектор на вентиляционную трубу представлен статичной вертикальной основой и горизонтальной трубой, которые между собой соединены шарнирным механизмом. На верхней части дополнительно установлена продольная перегородка, благодаря ей поворотный корпус меняет положение по направлению ветра в конкретный момент. Так происходит разрежение воздуха с последующим увеличением тяги в обслуживаемой шахте.

В таблице ниже представлена более детальная информация о востребованных моделях статичного типа.

Среди аэродинамических дефлекторов для дымохода выделяются два варианта. У вращающегося эффективность обоснована сферической мини-турбиной из связанных в крайних точках лопастей. Движение вокруг оси происходит в одном направлении и только при наличии воздействия со стороны ветра. Если последний отсутствует, происходит штиль либо конструкция обледенела, то насадка может выполнять лишь защитную функцию.

В этом видео наглядно показана работа турбодефлектора в зимний период:

Также в ветровой нагрузке нуждается флюгер дефлектор. Без нагрузки козырьки на флюгарке не смогут усиливать тягу в дымоходе. Также к недостаткам можно отнести относительно короткий срок службы подшипников, что используются для обеспечения вращения козырьков.

В этом видео проведено сравнение дефлекторов ЦАГИ и турбодефлектора на предмет актуальности для вентиляции крыши:

Технология монтажа

Перед установкой того или иного дефлектора на крышу нужно ознакомиться с рекомендациями от производителя и нормами, которые прописаны в регламентирующих документах. Например, часть требований присутствуют в СНиП 41-01 от 2003 года. Они распространяются на системы отопления, вентиляции и кондиционирования.

Среди рекомендаций можно выделить несколько замечаний по общей высоте в зависимости от удаления дефлектора на вытяжной трубе относительно верхней точки коньковой планки:

менее 1,5 метров – возвышается колпак более, чем на 500 мм (то же происходит на плоских крышах, только за дополнительный ориентир применяется ограждающая конструкция – выход должен быть выше);
от 1,5 до 3-х метров – на одном уровне либо с небольшим превышением;
более 3-х метров – нижний предел ограничен пересечением вертикальной и наклонной линии по отношению к горизонту на 10 градусов вниз.

Также существует ряд общих рекомендаций. Например:

расположенные на близком расстоянии вентиляционный канал и дымоход нужно вывести наружу воздуховодами с идентичной высотой (иначе есть вероятность обратного захода той или иной выходящей среды);
участок для установки дефлектора выбирается открытый вне воздействия аэродинамических конструкций от соседних зданий (обдув должен быть свободным);
вращающиеся типы насадок недопустимы для обслуживания дымоходов в регионах с холодными зимами;
в условиях климата с частыми порывистыми ветрами лучше рассматривать устройства Н-образного исполнения;
соединение разных по геометрическому сечению патрубков допускается только с использованием соответствующих переходников.

Начинать монтаж дефлектора воздуховода удобнее с его крепления к трубе, а затем собранную конструкцию устанавливать на воздуховод либо дымоход.

Второй вариант монтажа предусматривает фиксацию насадки без патрубка непосредственно к системному каналу. Первый подход многие мастера считают наиболее практичным и безопасным с точки зрения установочного процесса, так как самые сложные работы здесь можно провести на земле либо в помещении, но не на самой кровле.

В любом случае дефлектор с трубой соединяется следующим образом:

с отступом в 100 мм от кромок на диффузоре и заготовке проводится разметка и высверливание отверстий под крепеж;
после сверки отверстий на предмет совпадения в них вставляются резьбовые шпильки;
с обеих сторон на штыри равномерно накручиваются гайки так, чтобы исключить деформацию соединяемых элементов.

Полученную конструкцию на дымоход или вентиляционный канал далее нанизывают и стягивают металлическими хомутами. Если установка производится на квадратное посадочное место, то патрубок нужно выбирать с аналогичной формы площадкой. В дальнейшем дефлектор с ней прибивают, например, к кирпичной кладке оцинкованными гвоздями.

Насадка флюгерного типа устанавливается поэтапно. Сначала в канал обслуживаемой системы помещается кольцевая часть дефлектора для вентиляции и закрепляется тремя болтами. Далее происходит сборка конструкции: в подшипник вставляется осевой элемент, на него нанизываются цилиндр, полотно, колпак. Все скрепляется кронштейнами либо заклепками.

Коротко о главном

Дефлектор – это насадка на дымоход или канал вентиляции для улучшения ситуации с тягой, защиты внутреннего пространства от природных осадков и засорения.

Принцип действия устройств основан на том, что среда с большим давлением вытесняет среду с меньшим давлением за счет скорости ветра.

Различают приспособления по различным критериям, главными из которых являются материал, конструктивные особенности и принцип работы конкретной модели.

Для вентиляционных систем могут быть использованы различные по составу модели, для дымоходов рекомендуется ограничиться образцами из оцинкованной или нержавеющей стали.

По работе и исполнению выделяются две группы насадок: статичные и аэродинамические.

Статичные представлены единой конструкцией из корпуса, диффузора и колпака (Н-образный вариант не имеет зонтов и сделан из труб).

У аэродинамических дефлекторов кроме статичной части имеются вращающиеся элементы: минитурбина с лопастями либо флюгерная конструкция.

Монтаж лучше выполнять после присоединения устройства к установочному патрубку.

Читайте также:
