Если ваш дом пока только строят, то самое время подумать о качественной кровле. Возможно, вы планируете выбрать твердое покрытие вроде профилированных листов? Чтобы вентиляция кровли из профлиста была правильно организованной, вам следует придерживаться рекомендаций и не допускать ошибок. Переделывать что-либо будет проблематично в техническом плане.

Покрытие на крыше может испортиться или даже разрушиться от внешних факторов. Было бы неплохо продумать защиту от некомфортных температур, накопления влаги, ее проникновения, а также других неприятных вещей, угрожающих вашей кровле. Если вы не сделаете правильные выводы о воздухообмене на крыше, то в худшем случае пострадает несущая система на чердаке. В целом ничего сложного нет.

Вентиляция в кровле из профлиста

Устройство вентиляции крыши — емкий этап кровельных работ, наряду с утеплением и гидроизоляцией. Кровле не будет угрожать разрушение только при нормальных кондициях в чердачном помещении и на самой крыше.

Дома нуждаются в вентиляционных выводах, которые делают на крыше. Состояние кровли зависит от местной вентиляции. Растущий спрос на жилье с мансардой привел к тому, что локальный воздухообмен под кровлей и в ней организовывают более тщательно.

Профлист с узким шагом между волнами используют на меньшем количестве объектов и в основном только в строительстве, но для кровель в первую очередь важна высота гофры, она должна быть больше 44 мм

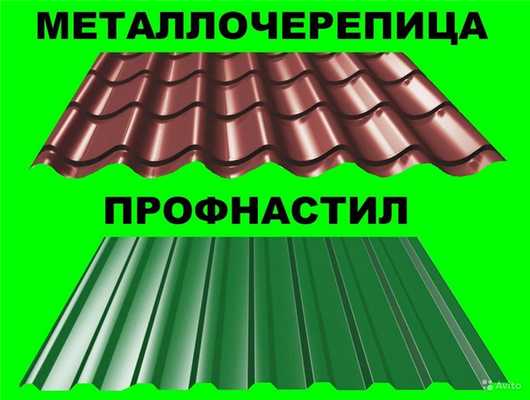

Профлист (профнастил, гофролист) — облицовочный материал для кровель и стен, изготавливаемый из оцинкованной стали путем холодного проката. Листовые заготовки в процессе делают волнистыми: с квадратными, трапециевидными и другими формами. Материал в итоге становится прочнее.

Кровлю из профнастила следует защитить от:

влаги;
обледенения;
повышенных температур.

Лед образуется из-за нагретого воздуха в кровле. Нижние слои тают, но быстро затвердевают, если на улице мороз. Для профнастила наледь снаружи не проблема, но лед постепенно заполнит сточные желоба.

Обледенение образуется еще и внутри — из конденсата . Теплый воздух вырывается наружу сквозь пирог, попадает в холодный поток вентиляционного зазора кровли и превращается во влагу. Летом профлист хорошо защищает от дождей, но перегревается, если под ним слабая вентиляция.

Правильный воздухообмен в кровле из профнастила

Вентилирование крыши происходит просто. Воздух заходит со стороны карнизных свесов и поднимается до верхушки — конька (гребня). Уходит через щели рядом с гребнем или специальные удалители.

Воздушную прослойку делают за счет обрешетки: ею разделяют профлист и гидроизоляцию (гидрозащиту). Между гидрозащитой и поперечными рейками обрешетки оставляют зазоры — за счет вертикально ориентированных реек — контрреек.

Эти промежутки становятся каналами естественной вентиляции. Между утеплителем и гидрозащитой тоже делают зазор, но не всегда. В коньке защиту от влаги обустраивают только за счет уплотнения, гидроизоляцию туда не прокладывают.

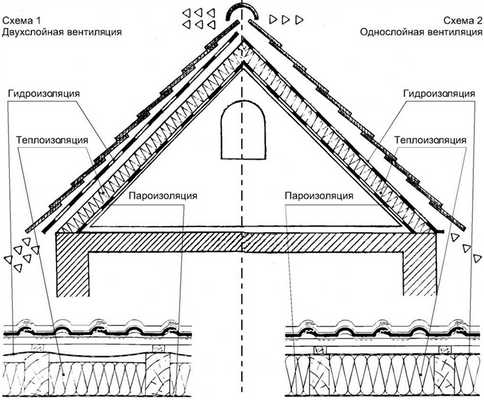

Условная схема вентилирования с пароизоляцией и утеплителем: крайние потоки внизу входят в продухи, другие попадают через софиты, а вверху воздух выходит после поворота под коньком

Иногда обрешетку делают сплошной, а не прореженной, то есть без перекрещенных реек. Тогда берут влагостойкие фанерные доски толщиной около 1 см, укладывают на стропилины, но с добавлением поперечных планок между ними. Эти рейки подбирают до 10 см в высоту, если ставить их на ребро. Получается дополнительная защита от влаги.

Если говорить только об изоляционных слоях, то имейте в виду, что гидроизоляция — самый верхний, ниже находится теплоизоляция утеплитель, а под ней — пароизоляция.

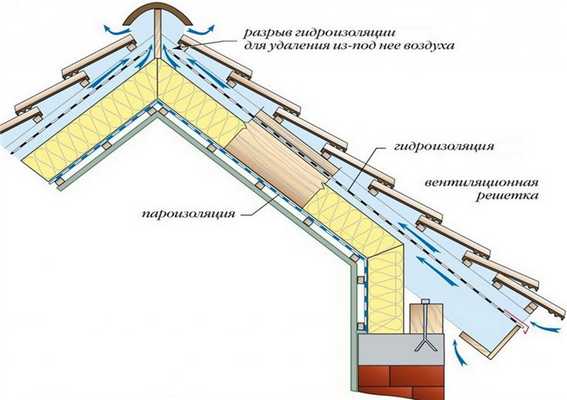

Полная схема стандартного кровельного пирога крыши из профнастила:

В самом низу есть сплошная подшивка.
Выше лежит основа крыши — стропила. Между ее стропилинами кладут секции утеплителя . Под ними — тонкий пароизоляционный слой. Устанавливают пароизоляцию до укладки теплоизоляции и до соединения подшивки со стропилом.
Еще выше — первая воздушная прослойка или сразу гидроизоляция.
Дальше идет обрешетка и основной вентиляционный зазор.
Профнастил находится над этим воздушным промежутком.

Гидроизоляционные полотна прокладывайте перпендикулярно скату. Делайте несколько соседствующих полос с нахлестом в 10—15 см и обрабатывайте его клейкой лентой.

Двигайтесь от свесов к гребню. Гидроизоляционные полотна укладывайте с небольшими свисающими волнами между планками. Выделяйте 1—2 см по вертикали на каждую.

Гидроветроизоляция не пропускает влагу в теплоизоляцию и не мешает выходу водяного пара, защищает утеплитель от выветривания и препятствует выдуванию тепла из него

Иногда гидроизоляцию организовывают в два пласта: под рядом контрреек и над ним или поверх всей обрешетки. Вентиляция не станет хуже, а влага будет меньше угрожать кровле и мансарде. На утеплитель тогда кладут гидрозащиту.

Не нуждаются в организованном воздухообмене навесы и участки крыши над террасами/верандами. Для кровли с очень крутым наклоном хватит минимальной вентиляции, а для больших площадей из профнастила нужны вентиляционные выходы — аэраторы.

Когда профлисты укладывают, на месте конька оставляют свободное место. Так закладывают естественную вентиляцию. Таким методом еще и снижают температуру, ведь в жаркие дни металл нагревается быстро.

Профнастил имеет желобки, что в сочетании с вентилируемыми гребнями делает воздухообмен наверху кровли более эффективным. Канавки оставляют промежутки между листом и коньком, а еще внизу свесов. Отверстия на уровне волн стоит заделать, а ниже — прикрыть сеткой, чтобы попадало меньше снега. Будет хуже, если промежутки заполнят листья и грязь: воздухообмен тогда может остановиться.

Кровельный пирог со стороны чердака: подшивка, пароизоляция, клеящая лента, утеплитель между стропилинами, гидроизоляция, контррейка обрешетки и поперечная рейка обрешетки

Раньше отверстия уменьшали герметиками, примерно на 2/3 высоты. Приходилось передвигаться с места на место и ждать, пока полимеризуется очередной слой. Теперь промежутки от волн материала закрывают рельефными уплотнителями для профнастила. Делают их из вспененных материалов.

Не стоит переживать за вентилирование — благодаря структуре уплотнителей даже закрытая часть будет пропускать некоторое количество воздуха. Кроме форменных изделий, для уплотнения подойдет универсальная лента. Вы сможете закрепить ее в нужных местах.

У домов с мансардой крышу вентилируют исходя из безопасности конструкции, воздухообмена в помещении и его температурного режима. На уровне мансарды воздух сам по себе движется активно, холодный вытесняет теплый выше.

Вентиляцию проектируют также для защиты от влаги. Конденсат не попадет в нижнюю часть кровли, если на его пути окажется гидроизоляционная и пароизоляционная мембраны. В конструкцию добавляют много вентиляционных щелей, чтобы жидкости испарялись.

Установка аэраторов на крыше

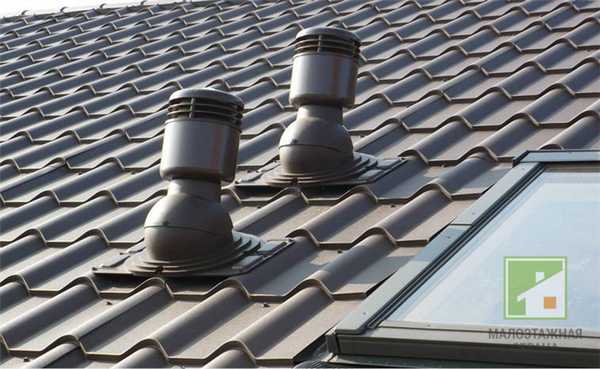

Аэраторы еще называют грибками. Используют их для усиления воздухообмена и удаления влаги/пара. Устройства соединяют с вентиляционными зазорами напрямую или через кровлю. Аэраторы бывают сплошными и точечными.

Приборы сплошного типа улучшают вентиляцию во всей конструкции кровли. Они имеют губчатые фильтры и охватывают всю длину конька. Устройства часто называют коньковыми, как и разновидность точечных. Из-за особенностей строения твердые сплошные аэраторы с профнастилом не сочетаются.

Рекомендуемое максимальное расстояние для ближних к гребню аэраторов составляет 1,5 м, вторую группу (при наличии) следует размещать не дальше, чем в 3 м, а высоту над коньком можно доводить до 50 см

На отдельные части крыш устанавливают точечные аэраторы: скатные и коньковые.

Точечные скатные устройства ставят:

на участках кровли, которые сильно прогреваются — в как можно большем количестве, если вся крыша такая;
на скатах большой площади;
в местах крыш со сложным рисунком и изгибами.

В идеале скатные аэраторы устанавливают на высших местах крыши, под самым коньком. Если на кровле есть ендова, то приборы крепят не ниже воображаемой линий между верхушками этих воронок.

Размещайте не меньше одного точечного аэратора на 60—100 м² кровли. Монтируйте два устройства в относительной близости на частях крыши, где ожидается больше влаги. Как ориентир, используйте розу ветров для местности. Больше дождя скаты получат со стороны, откуда чаще дует ветер.

Аэраторы по возможности монтируйте в одно время с кровлей. Под их установку выбирайте линии стыков между теплоизоляцией: утеплительные маты частично вбирают жидкости. При нарушенном слое пароизоляции влага попадает в утеплитель из дома. Закрепляйте дюбелями или анкерами. Вентилируемое пространство под коньком нужно защитить от течи, а понадобятся для этого уплотняющая лента или герметик.

Точечные коньковые аэраторы — не самые удобные для профлистов, но иногда их используют на таком покрытии. Для работы нужно только подвести канал для подачи воздуха, который уже поступил через продух

Найдите подходящие элементы для аэратора. Начните с монтажной площадки под волну профлиста. Не заменяйте ее Мастер Флешем, потому что подгибать его под рельеф будет трудно. В монтажную площадку вставьте капсулу и наденьте на нее переходник. Затем прикрепите гофрированную трубу, но не берите алюминиевую.

Если придется уворачиваться от препятствий на чердаке, канал нужно будет сгибать. Алюминий плохо подходит для этого. Эта часть будет под крышей. Наружную оснастите дефлектором.

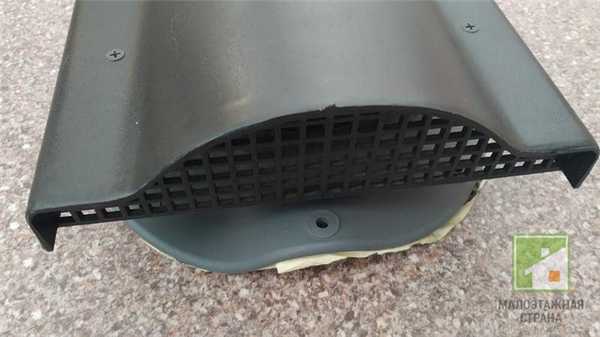

Коньковые точечные аэраторы имеют сплюснутую форму, а крепят их на самом коньке или чуть ниже. Скатные приносят в целом больше пользы, а в некоторых случаях незаменимы. Коньковый аэратор не справится с воздухообменом в скате, удлиненном по высоте.

Такой же будет ситуация, если вся крыша состоит из множества изгибов и переходов. Воздух надолго застаивается в этих формах. Аэраторы для конструктивно сложных крыш планируют одновременно с кровлей. Потом нужно будет проследить, не проваливается ли место установки.

Вентиляция между гидроизоляцией и утеплителем

Сделайте вентиляционный зазор между утеплителем и гидроизащитой. Так расширяют продух в карнизе ската — на уровне низа обрешетки, если смотреть в толщу кровельного пирога. Проделайте зазор от продушины до верхнего края гидроизоляции.

После отдаления гидрозащиты от утеплителя она так же хорошо будет защищать от жидкости сверху, а влага из теплоизоляции начнет уходить быстрее. Гидроизоляционная пленка должна еще и вбирать влагу, но с задачей лучше справляется воздушная прослойка. Воздух из зазора уйдет через вентиляцию конька .

Вариант устройства кровельного пирога: совмещенная паро- и гидроизоляция B, C, D, мембраны А, СМ и НГ от воды, ветра и вредных веществ, усиленная теплоизоляция

Промежуток между утеплителем и гидроизолирующей пленкой/мембраной выделяют натянутыми лесками. Гидрозащиту поднимают минимум на 5 см. Лески с помощью строительного степлера крепят к древесине.

Зазор делают обязательно, если в качестве гидрозащиты выступает пленка. В случае с мембраной все почти также: большинство изделий не подходит для установки прямо на утеплитель. Можете сделать промежуток, даже если он не обязательный, но помните, что вентиляция между профнастилом и мембраной важнее.

Другие нюансы в обустройстве вентиляции

Воздухообмен во многом зависит от устройства верхнего и нижнего краев крыши. Речь идет о коньке в самом верху и продухе в кромке ската. Для крыши из профнастила важна сильная естественная вентиляция в канале, где уличный воздух поднимается, взаимодействует с внутренним и уходит наружу.

Организуйте вентиляцию внизу:

Возьмите вентиляционную ленту-сетку и прикройте продушину. Закрепите саморезами. Если хотите, проделайте отверстия в софитах для более активного тока воздуха. Сетка — вынужденная мера для защиты от посторонних предметов, птиц и насекомых.
Установите карнизную планку и выдержите интервал к продуху по ширине хотя бы от 3 см. Не опускайте ее нижний конец больше, чем на 10 см от продушины. Сам продух может быть скрытым.
На всю ширину свободного интервала нарежьте полипропиленовые трубки. Закрепите карнизную планку большими саморезами.

Потом разместите сточный желоб — на специальных держателях и ниже уровня карнизной планки.

Способы крепления конька без дополнительных брусков и широких досок, а с вертикальным поддерживающим элементом или с прочным креплением

Главный элемент для вывода воздуха — гребень вверху крыши. Форма конька бывает самой разной, часто имеет ответвления, но основной отвод приходится на верхние полметра.

На промежутке между верхушками скатов закрепляют уплотнитель или более воздухопроницательную вентиляционную ленту.

На верхушки листов кровли крепят бруски, а сверху потом устанавливают крышку конька. Досочки берут 5-сантиметровой толщины и укладывают по две рядом, с шагом в 40 см и более. Формируют треугольники кверху. На обоих скатах перпендикулярно брускам прибивают длинные широкие доски.

Они станут основой под крышку конька. Последнюю делают с ребрами жесткости, но относительно гибкой в центре. Упрочнения не дадут краям конька двигаться и деформироваться.

С обеих сторон от конька между брусками оставляют продухи, которые потом защищают вентиляционной сеткой. Чтобы древесина не бросалась в глаза, к ней привинчивают вырезанные планочки из металла под цвет сетки.

Открытые концы гребня закрывают заглушками. Плоская подходит для ровных коньков, а наклоненные на вальмах закрывают конусными.

Односкатные крыши с профнастилом оборудуют так, чтобы воздух двигался без препятствий и проходил насквозь. Свесы также оборудуют вентилируемыми софитами.

Холодный чердак можно вентилировать по-другому: отверстия в софитах и стенах, две слуховые люкарны, окно в щипце, два вывода с дефлекторами по обе стороны от глухого конька

Если вы не собираетесь отапливать чердак, то можете установить там чердачные окна для вентиляции . Избыточная влага в кровле в таком случае не появится. На отапливаемой мансарде можно поддерживать небольшой сквозняк от приоткрытых окон.

Уплотнение конька для защиты от снега и холода:

Состояние холодного чердака через шесть лет после установки профнастила, и можно ли класть гидроизоляцию без контробрешеток:

Вы узнали, что из себя представляет система воздухообмена под кровлей из профлиста. Теперь учтите климат в вашем регионе, предполагаемую нагрузку на кровлю и тип планируемой крыши. Добавьте аэраторы, чтобы усилить отвод влаги. Сделайте воздушную прослойку максимально широкой.

Позаботьтесь о проходе аэраторов и общей вентиляции через кровлю, а покрытие из профнастила рассчитывайте только после этого. Не забудьте о воздухообмене в коньке. Контролируйте строительство вашей кровли, чтобы все получилось идеально с первого раза.

Установка аэраторов на мягкой кровле: монтаж устройств подкровельной вентиляции

Монтаж мягкой кровли не терпит мелочей. Иногда, думая сэкономить на такой, вроде бы необязательной детали, как кровельная вентиляция, застройщик сталкивается с массой неприятностей. Крыша начинает протекать, в доме ощущается запах сырости, на карнизах скапливаются сосульки. И, апофеозом всему, становится скоротечное разрушение дорогостоящего кровельного материала. Подобные неприятности происходят потому, что в пирог мягкой кровли проникает влага, просачиваясь в утеплитель, стропильные конструкции и само битумное покрытие. Решить проблему можно, установив на кровле искусственные вентиляционные каналы - аэраторы. Через них будет циркулировать воздух, вытягивая лишнюю влагу и просушивая внутренний пирог конструкции.

Таким образом, установка аэраторов на мягкой кровле - процесс рекомендованный специалистами, а в некоторых случаях (над мансардным этажом, например) — обязательный, предотвращающий ее повреждение и обеспечивающий комфортное пребывание в доме.

Содержание

Откуда берется влага? Возможные последствия

Понятно, что аэраторы обеспечивают проветривание и просушивание кровельного пирога от влаги. Но откуда она там берется? Ведь производители изначально позиционируют мягкую кровлю, как герметичную. Причем в составе подкровельного пирога присутствуют слои гидро- и пароизоляции (пароизоляция - в случае наличия утеплителя).

Но от наличия влажных паров это не спасает. Они - обязательный атрибут любого жилого помещения, образующийся в процессе приготовления пищи, стирки, принятия ванны и даже, в конце концов, дыхания человека. В соответствии с исследованиями, каждый день в доме, где живет семья из 4-х человек, образуется 2-4 л водяного пара, часть из которого скапливается в подкровельном пространстве.

При соприкосновении теплого пара с холодной поверхностью (во время резких скачков температуры снаружи-внутри), происходит его конденсация. В результате, мельчайшие капельки воды начинают пропитывать любые конструкции и материалы, до которых смогут «дотянуться». В первую очередь, это стропила, обрешетка, утеплитель.

Еще один путь проникновения влаги - с внешней стороны кровли. Теплый пар, скапливаясь на чердаке, нагревает кровельное покрытие изнутри. Зимой, лежащий на крыше снег, начинает подтаивать. Образуются корки льда, которые при усугублении ситуации, также тают. Вода проникает в стыки покрытия, крыша начинает протекать.

Кроме того, страдает и само покрытие, которое в любом случае имеет микротрещинки. Туда проникает влага и, при понижении температуры, разрывает материал. Трещины становятся видимыми, иногда - сквозными. Покрытие приходит в негодность.

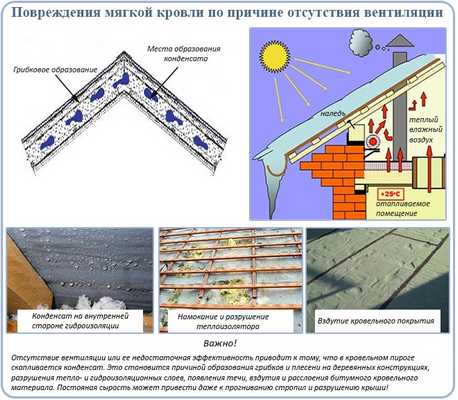

На мягкой кровле последствия избыточной напитки влагой проявляют себя достаточно быстро. Вы можете заметить:

Появление пузырей на поверхности. Пирог мягкой кровли, как правило, имеет в своем составе гидроизоляционный слой (сверху) и пароизоляционный слой (снизу). По сути, это - замкнутый герметичный контур. Летом кровельный пирог нагревается до 80-100°C, вследствие чего накопившаяся в контуре влага образует пар и пытается испариться. Подобная ситуация влечет за собой появление вздутий и разрушение кровли.
Понижение эффективности теплоизолятора. Намокание теплоизоляционного слоя даже на 2% приводит к повышению его теплопроводности (и понижению изоляционных свойств) на 40%! Соответственно, такая кровля перестает выполнять свои функции в плане удерживания тепла, затраты на отопление возрастают.

Все это приводит к разрушению структуры кровельного материала и возникновение протечек.

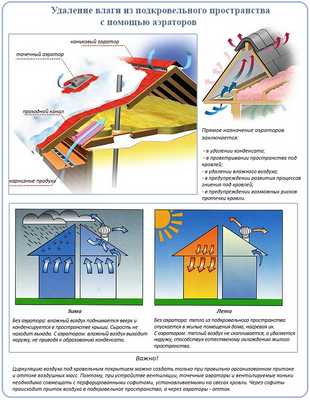

Назначение аэраторов

Как же не допустить оседания влаги на кровельных поверхностях? Или же осушить уже напитанные влагой конструкции?

Если чердак холодный, то эффективную вентиляцию можно обеспечить достаточно просто - через слуховые окна, неплотное прилегание карнизных свесов, щели в коньке. Для теплых чердаков и мансард такое решение не подходит, так как в холодный сезон нерегулируемая вентиляция будет снижать температуру в помещении.

В таких домах наиболее приемлемо применение кровельных аэраторов - вентиляционных каналов, соединяющих подкровельное и надкровельное пространства. После установки аэратора, благодаря разнице давлений, в его трубе создается принудительная тяга, которая вытягивает влажные пары из-под кровли.

Очень важный момент: чтобы процесс вытягивания воздуха через аэратор стал возможным, необходимо в общей системе предусмотреть подвод свежего прохладного воздуха. Иначе воздушные массы циркулировать не будут. Для этого в карнизах обустраивают вентиляционные продухи, куда беспрерывно поступает свежий воздух. Проходя через чердачное пространство, он нагревается и поднимается вверх - к кровле.

Благодаря созданной тяге в аэраторе, он проходит через его трубу и выбрасывается на улицу. При грамотно оборудованной вентиляции, всего за 1 час воздушный поток 2 раза проходит через кровельный пирог, просушивая и вентилируя его.

Соответственно, установив аэраторы для мягкой кровли в нужном количестве, можно не беспокоиться о сухости покрытия и утеплителя. Поэтому правильнее приступать к их монтажу еще на стадии строительства. Но, если это по каким-то причинам не произошло, можно сделать это и позже. Главное, не дожидаться возникновения неустранимых дефектов кровли (вспучивания, разрушения материала). К счастью многих застройщиков, с помощью аэраторов можно не только предотвратить накопление влаги в новом кровельном пироге, но и осушить уже напитанную влагой старую кровлю.

Разновидности аэраторов

Для мягкой кровли применяют аэраторы, изготовленные из ударопрочных пластиков, способных противостоять перепадам температур, коррозии, воздействию УФ-лучей. В зависимости от конструкционных особенностей, назначения и способу действия, различают 2 типа аэраторов: коньковые непрерывные и точечные.

Коньковый аэратор относят к непрерывным системам вентиляции, так как его устанавливают по всей протяженности конька для аэрации всего подкровельного пространства. По виду, конструкция представляет собой угловую деталь с отверстиями, защищенными специальными барьерами — от попадания насекомых, пыли, снега.

Точечные аэраторы устанавливаются на отдельных участках (точках) кровли, как правило, на скатах, реже - на коньках. Каждый такой аэратор представляет собой вентиляционную трубу, защищенную сверху колпаком различной конфигурации. Обычно общий вид конструкции напоминает «грибок» или «коробочку».

Точечный скатный аэратор имеет плоское основание (юбку), через которое происходит его соединение с кровлей. Основание точечного конькового аэратора - угловое, предназначенное для сопряжения с кровлей в районе ее верхнего горизонтального ребра.

Различия в конструкциях имеющихся типов аэраторов предполагает и значительную разницу в технологиях их монтажа.

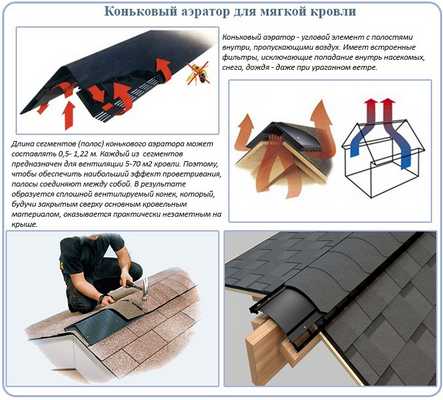

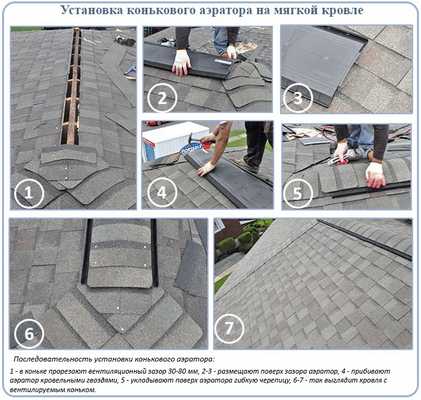

Монтаж конькового аэратора

Коньковый аэратор установить проще всего, он не требует особого расчета количества, так как обычно ставится по всей протяженности конька. Установка конькового аэратора рекомендуется на кровли с уклоном 12-45°. При этом он монтируется только на конек, обеспечивая циркуляцию воздуха в чердачном пространстве.

обязательно наличие продухов на свесах для обеспечения притока воздуха;
рекомендуется устанавливать аэратор по всей длине конька, соединяя его сегменты в одну конструкцию;
поверх конькового аэратора монтируют коньковую черепицу, таким образом внешний вид кровли не страдает от «чужеродного» элемента.

В сплошном основании циркулярной пилой прорезают вентиляционный паз. Он может быть один (на вершине конька) или два (по обе стороны от конька). Общая толщина вентзазора должна составить 3-8 см (зависит от рекомендаций производителя конкретного аэратора). Прорези делают так, чтобы они заканчивались за 30 см до края конька, то есть по обеим сторонам конька кровля остается сплошной.
По краям конька (там, где не был прорезан вентиляционный зазор) укладывают коньковую черепицу.
Монтируют коньковый аэратор. Каждый его сегмент закрепляют с помощью удлиненных кровельных гвоздей или шурупов, вкручиваемых через готовые заводские отверстия. При этом сегменты соединяют и друг с другом, как детали конструктора.
Накрывают профиль аэратора коньковой черепицей. Ее лепестки монтируют внахлест, по обычному способу, не отличающемуся от технологии ее укладки вдоль ребер. Единственное отличие заключается в элементах крепления. В данном случае черепицу прибивают к аэратору удлиненными кровельными гвоздями
Торцы аэратора, в местах сопряжения с кровлей, герметизируют силиконовым герметиком.

Пример работ на фото:

Видео-сюжет поможет более детально разобраться с тонкостями устройства кровельной аэрации на мягкой кровле:

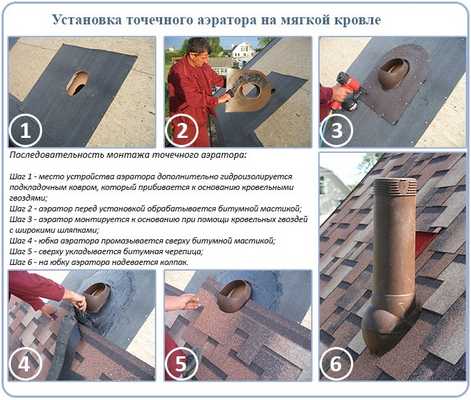

Монтаж точечных аэраторов

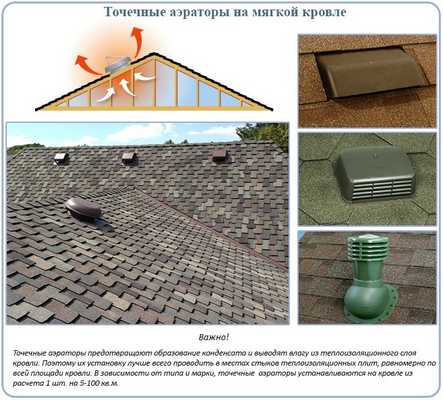

Кроме конькового аэратора возможно применение нескольких точечных аналогов. Такие аэраторы используются:

на кровлях с уклоном менее 12°, а также на плоских кровлях;
для повышения эффективности вентиляции, в дополнение к кровельному аэратору;
если установка конькового аэратора невозможна, например, при отсутствии конька или при существовании примыканий кровельного материала к вертикальным поверхностям и стенам.

монтаж точечных аэраторов выполняют на скатах, на расстоянии 0,5-0,8 м от горизонтального ребра конька;
обязательно обеспечение воздушного притока на свесах;
один аэратор обеспечивает эффективную вентиляцию 5-100 м2 кровли (зависит от диаметра и формы конструкции), в соответствии с этими данными ведется расчет их количества - от 2-х штук и больше.

В сплошной обрешетке вырезают отверстие, совпадающее по размерам с внутренним зазором канала аэратора. Для этого на фанере (ОСП) размещают основу (юбку) аэратора и на крыше, через проходной канал, рисуют контуры отверстия. Разметку выполняют карандашом или гвоздем. С помощью электролобзика вырезают по линии отверстие.
Размещают поверх отверстия юбку аэратора и закрепляют его кровельными гвоздями или саморезами (в количестве не менее 6 штук). Некоторые производители рекомендуют в дополнение к крепежным элементам применять клеевой метод фиксации. В этом случае, оборотную сторону юбки промазывают битумной мастикой, приклеивают ее к основанию, а уже затем - закрепляют крепежными деталями.
Проклеивают верх юбки битумным клеем для гидроизоляции примыкания.
Юбку перекрывают гонтами черепицы, подрезая их в местах примыканий.
На юбку сверху надевают сетку аэратора, прикручивая ее саморезами. Затем монтируют крышку (колпак), защелкивают ее и тоже прикручивают саморезами.
Аналогично монтируют остальные точечные аэраторы (в соответствии с расчетом), которые в общей массе будут составлять единую вентиляционную систему.

Вот как это выглядит:

Более наглядную информацию об этапах монтажа точечного аэратора можно получить, посмотрев обучающий видео-ролик:

Таким образом, монтаж аэраторов - работа не сложная, под силу даже мастерам-самоучкам. Однако польза от нее огромна!

Благодаря аэраторам происходит вытягивание водяных паров из кровельного пирога, предотвращается оседание конденсата, появление плесени, грибка и затхлости. Все это положительно сказывается на длительности эксплуатации деревянных конструкций (стропил, обрешетки, обшивки), работе теплоизоляции, микроклимате жилого помещения.

Вентиляция кровли в частном доме: предназначение и способы обустройства вентиляционной системы мансардной и чердачной крыши

При строительстве дома необходимо обязательно продумать качественную вентиляцию кровли. Это одна из основных задач проектирования и возведения долговечного жилища. Без хорошей вентиляционной системы вся кровельная конструкция очень быстро придет в негодность. От влаги в первую очередь пострадают все деревянные элементы, что уже снизит степень безопасности и комфортности здания. Потом начнет разрушаться материал кровельного покрытия. Разберемся подробнее в вопросах о выводе вентиляции на крышу дома и о естественной вентиляции кровли.

Откуда в кровельном «пироге» берется влага

Кровля жилого здания представляет собой сложную систему, состоящую из деревянного каркаса, кровельного покрытия, а также слоев гидроизоляции, пароизоляции, теплоизоляции. В целом качественно возведенная кровля - это герметичный пакет. Но на деревянные элементы и утеплитель все равно попадает влага. Дело в том, что внутрь кровельного пирога проникает воздух, содержащий водяной пар. При перепаде температур пар в виде конденсата оседает на поверхностях внутренних слоев.

Даже сквозь самый надежный паробарьер из паро и гидроизоляции немного воздуха все же проникает внутрь «пирога». Кроме того, воздух может попадать через «дышащие» стеновые материалы, такие как поризованные блоки, дерево или ячеистый бетон. Поэтому оседания конденсата избежать невозможно. Особенно сильно это явление проявляется при выпадении осадков или во время туманов, когда концентрация влаги в воздухе заметно повышается.

Предназначение кровельной вентиляции

Система вентилирования кровельной системы выполняет одновременно несколько важных функций, благодаря которым повышается комфортность проживания в доме и продлевается эксплуатационный срок крыши.

Основная функция вентиляции заключается в удалении из подкровельного пространства паров, которые поднимаются из жилых помещений. В процессе вентилирования циркулирующий воздух не допускает скопления влаги на внутренней поверхности кровельного пирога, откуда она может проникать внутрь кровли.

Движение воздушных масс в кровле обеспечивает не только выветривание лишней влаги, но и равномерное распределение температуры. В результате все элементы «пирога» достаточно хорошо прогреваются во время отопительного сезона. Поэтому кровля с хорошей вентиляцией меньше обрастает сосульками, которые создают дополнительную нагрузку на покрытие.

В летний период вентиляция необходима для охлаждения кровли. Особенно это важно для домов с мягким кровельным покрытием, которое сильно нагревается и может даже при высоком уклоне скатов оплавляться и сползать.

Естественная и принудительная вентиляция

Для своего долгого и бесперебойного функционирования, обе разновидности вентиляционных систем требуют тщательных расчетов, которые и покажут, какой из них лучше использовать с точки зрения эффективности и экономичности. Специалисты при расчетах обязательно учитывают особенности этих систем.

Естественная вентиляция

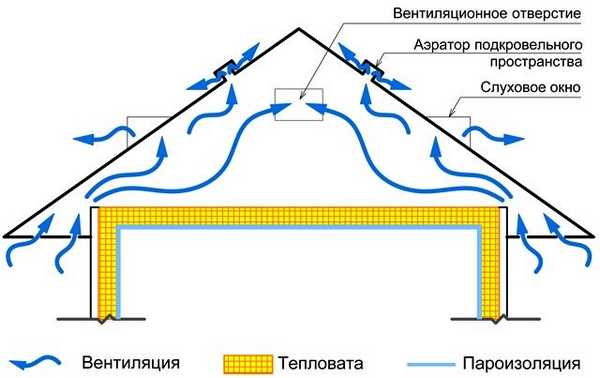

Осуществляется за счет конвективного потока, который возникает вследствие взаимодействия теплых и холодных воздушных масс. Чтобы такая вентиляция работала, нужно собрать кровельный пирог с просветом (минимум 5 см) между нижним гидроизоляционным слоем и слоем кровельного покрытия.

Эффективная естественная вентиляция крыши возможна при правильном проектировании и грамотной работе строителей. Создать условия для нее непросто. Нужно тщательно просчитать систему обрешетки и контробрешетки, и обеспечить непрерывность вентилируемого контура. Но самое главное - необходимо предусмотреть вентиляционные отдушины. Их должно быть минимум два в коньковой зоне и столько же в зоне карниза.

Воздух в подкровельном пространстве нагревается, и естественным путем поднимается вверх, где вытесняется наружу через коньковые отдушины. Свежий воздух поступает через карнизные отверстия. Благодаря этому процессу конденсат не оседает на поверхности кровли.

Если уклон скатов небольшой, в зимний период коньковые отдушины могут быть закупорены снегом. Чтобы это предотвратить, нужно установить вдоль конька специальные трубы, которые будут возвышаться над уровнем снега.

Принудительная вентиляция

Так как для организации искусственной вентиляции требуется дополнительное оборудование, то с технической точки зрения это более сложный вариант. Есть редкие исключения, когда спроектировать принудительное вентилирование проще, чем рассчитать естественное, но это все-таки исключения, подтверждающие правило.

Она получила распространение в результате того, что, во-первых, в моду вошли низкие и совсем плоские кровли, в которых просто невозможно создать естественную вентиляцию. Во-вторых, появились новые строительные технологии, позволяющие автоматизировать и усовершенствовать обслуживание коттеджей.

Принудительные системы устанавливаются не только в домах с плоской кровлей, но и в домах, которые по тем или иным причинам невозможно обеспечить кровельными отдушинами. В последнее время все чаще солидные коттеджи со стандартными крышами оборудуют принудительной вентиляцией, так как она надежнее естественной.

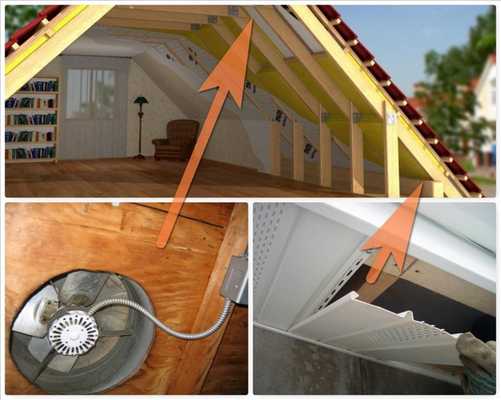

Принудительная вентиляция может осуществляться путем установки в коньковую отдушину вентилятора. Для этого нужно протянуть в верхнюю часть кровли провод. Второй вариант - установка специальных приспособлений, повышающих интенсивность движения воздуха.

На нашем сайте Вы можете ознакомиться с самыми популярными проектами домов от строительных компаний, представленных на выставке домов «Малоэтажная Страна».

Способы обустройства вентиляции

Обеспечить кровле вентилирование можно разными способами. Выбор варианта обустройства зависит от архитектурного решения проектировщика.

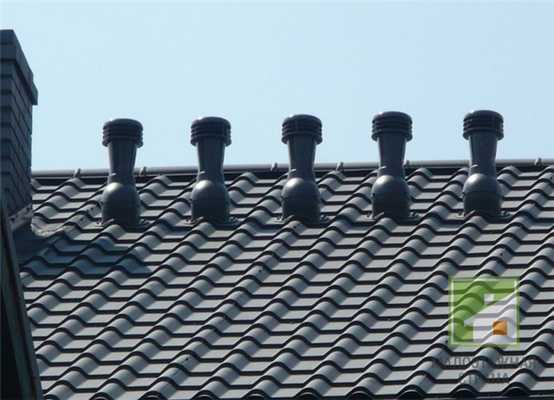

Аэраторы

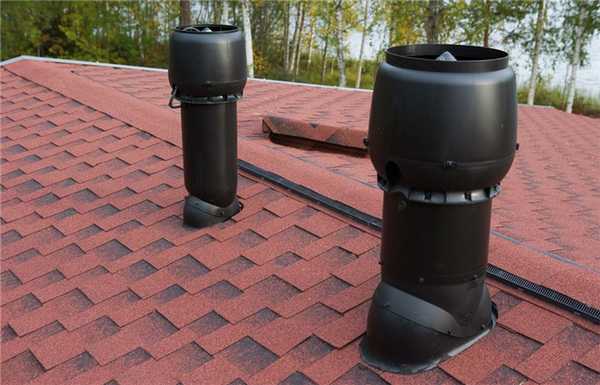

Установка кровельных аэраторов - это самый распространенный вариант. Аэратор представляет собой деталь из небольшого отрезка трубы с плоским основанием для установки на поверхности и зонтиком, закрывающим верхнее отверстие трубы от попадания осадков. Внутрь помещен защитный фильтр.

Аэраторы можно устанавливать по различным схемам. Вариант расположения этих устройств зависит от типа кровли и степени влажности в регионе. Обычно аэраторы располагают возле конька. Можно установить их точечно. Специалисты считают, что самым эффективным является монтаж непрерывного желоба аэраторов, протянутого по всему ребру крыши. Желательно устанавливать вентиляцию данного типа одновременно с обустройством вентиляционной системы всего здания.

Преимущество аэраторов в том, что они не нарушают дизайн дома. Кроме того, при их применении кровельное покрытие не должно быть герметичным, то есть его можно укладывать без применения специальной ленты и монтажной пены.

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу ремонта кровли. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

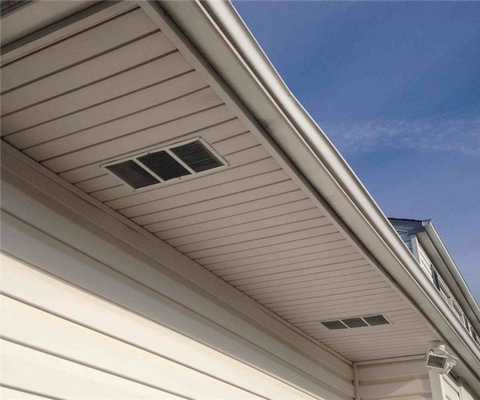

Вентилируемый карниз

Использование вентилируемого карниза обеспечивает доступ воздуха в подкровельное пространство. В результате кровля хорошо проветривается, к тому же лучше работает вся вентиляционная схема здания. Карниз для проветривания крыши может быть обустроен разными способами:

использование софитов для подшивки кровли;

установка вентиляционных решеток;

установка над карнизными свесами специальных элементов с продухами.

В местах установки каналов вентилирования карниза не прокладываются утепляющие материалы. Для их защиты от осадков применяются элементы водосточной системы и снегозадержатели.

Слуховое окно

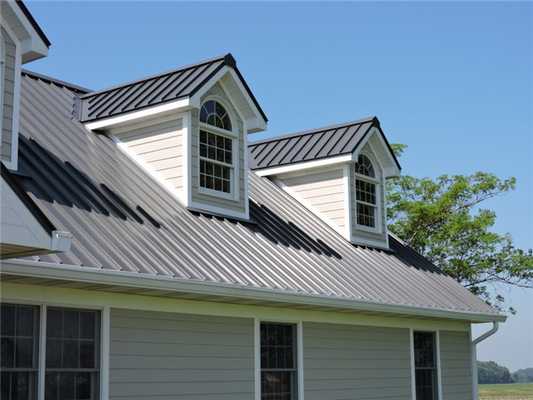

Вентилирование при помощи слухового окна, это тоже достаточно распространенный вариант. Вентиляция крыши дома данным способом кроме всего прочего способствует повышению эстетичности фасадов. По форме окна могут быть различными, и важно еще на этапе проектирования продумать такой вид окон, который будет соответствовать общей стилистике здания.

Слуховые окна, это достаточно дорогостоящие в строительстве элементы крыши. Но у них есть свои неоспоримые преимущества - высокая эффективность как вентиляционной системы и эстетичный внешний вид.

Это может быть интересно! В статье по следующей ссылке читайте про вентиляцию подкровельного пространства.

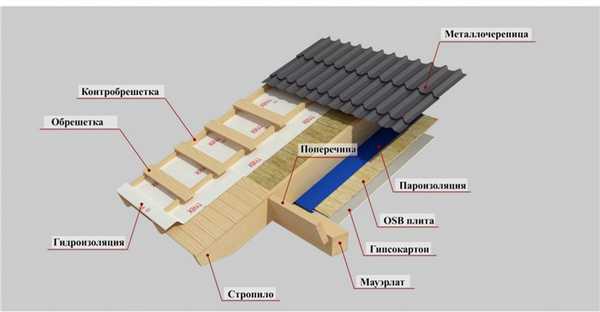

Вентиляция кровли из металлочерепицы и профнастила

Это самые распространенные кровельные материалы в нашей стране. Они очень удобны по технологии применения и цене. Изготавливаются по одной технологии и отличаются, прежде всего, формой. Профнастил выглядит менее эффектно, но при этом имеет по всей длине ребра жесткости.

В процессе обустройства металлочерепичной или профнастильной кровли возникают сложности с вентилированием. Дело в том, что эти материалы абсолютно паронепроницаемы и теплопроводны. Они быстро нагреваются и остывают, в результате чего на внутренней стороне собирается много конденсата. Но и эти материалы позволяют создать качественную кровельную вентиляцию - вентиляцию кровли, которая продлевает эксплуатационный срок всего здания.

Профнастил и металлочерепица Источник ogolosha.ua

Производители металлочерепицы и профнастила выпускают специальные дополнительные элементы, при помощи которых обустраиваются вентиляционные проходы. Главное доверить обустройство кровли специалистам, которые продумают хорошую вентиляционную систему. Поскольку данные материалы не очень хорошо удерживает тепло, при их применении предусматриваются дополнительные слои гидро и теплоизоляции. К тому же сами эти кровельный материалы нужно с особой тщательностью защищать от влаги. В связи с этими особенностями кровли из металлочерепицы и профнастила часто оснащают принудительной вентиляцией.

Вентиляция кровли из мягкого покрытия

Мягкая кровля под воздействием высоких температур может вздуваться и оплавляться. Поэтому для нее так важно иметь вентиляцию, которая не будет не только устранять влагу из кровельного пирога, но и охлаждать крышу в период летней жары. Обычно вентиляция крыши, кровля которой выполнена из битумной черепицы, обустраивается при помощи аэраторов (вентилей).

Видео описание

Вентиляция кровли при помощи вентилей (аэраторов)

Вентиляция мансардной кровли

Вентиляционная система мансардной крыши выполняет дополнительную функцию - регуляция температурного режима в помещениях верхнего уровня дома. Она проектируется более тщательно, чем вентиляция кровли над чердаком. С другой стороны кровельный пирог мансарды проще защитить от влаги, так как мансардные помещения в отличие от чердачных отапливаются и хорошо проветриваются.

Для удаления конденсата из кровельного пирога мансарды в большинстве случаев принудительная вентиляция крыши не требуется. Но между гидроизоляционным и теплоизоляционным слоем обязательно предусматривается пространство для беспрепятственного прохождения воздуха.

Как правильно сделать вентиляцию в кровле мансарды

Если чердак перестраивается в мансарду

Простой чердак с целью расширения жилого пространства можно переоборудовать в мансарду. При этом кровля обычно перестилается. Изоляционные и кровельные материалы заменяют на более качественные. Обустраивается более эффективная вентиляция кровельного пирога. Однако если изначально крыша очень хорошо уложена, можно ее немного усовершенствовать не разбирая.

В любой кровле есть как минимум совсем небольшой просвет в обрешетке. Его нужно превратить в вентиляционный канал. Это достигается путем монтажа в плоскость кровли специальных труб, через которые будет выветриваться пар. Ближе к коньку крыши проделываются отверстия с расчетом по 1 трубе на 50 кв. метров кровли. Каждый такой элемент должен быть защищен от попадания осадков. В результате установки системы продухов из труб вентиляция на крыше станет более интенсивной.

Как чердачную кровлю без вентиляционного зазора превратить в мансардную

Этапы работ

Процесс обустройства вентиляционной системы любой кровли состоит из нескольких основных этапов. Первым делом необходимо предусмотреть наличие вентиляционных элементов в схеме кровельной системы. После этого, во время сооружения кровли делают кровельные вентиляционные каналы и отверстия. В случае принудительной вентиляции устанавливают специальное вентиляционное оборудование. На последнем этапе вентиляционные отверстия обеспечивают зашитой от попадания осадков и грязи.

Заключение

Кровля частного дома должна хорошо вентилироваться, иначе элементы кровельного пирога будут подвергаться негативному воздействию конденсата. Они быстро утратят свои первоначальные технические характеристики, и возникнет необходимость из замены. Кроме того, без качественной вентиляции крыши в помещениях дома будет сыро, а на отопление потребуется больше энергозатрат. Поэтому очень важно грамотно запроектировать и правильно возвести кровлю с эффективной системой проветривания, учитывая при этом тип конструкции крыши, вид кровельного материала, климатические условия региона и другие важные факторы.

А ваша крыша «дышит»? Выбираем и устанавливаем аэратор для металлочерепицы своими руками

Аэратор для черепицы помогает продлить срок эксплуатации кровли. Это устройство, выполняющее функцию проветривания, не позволяющее лишней влаге застаиваться в кровельном материале, снижая его технические характеристики. Поэтому не забывайте об его обустройстве, если планируете перекрыть крышу. Если вам интересны подробности этого процесса, виды и особенности монтажа такого устройства, то читайте нашу статью.

Что представляет собой аэратор и как он устроен

Аэратор — устройство в виде широкого патрубка, установленного на крыше. Его диаметр может достигать 6-11 см, в зависимости от выбранной модели конструкции. Изготавливается обычно из полипропилена или нержавеющей стали. Внутри трубчатого тела установлен вентилятор, который сверху прячется под колпаком, защищающим его от попадания атмосферных осадкой.

Устройство выдерживает различные климатические условия, даже резкие перепады температур от +40 до -50 градусов. Предназначен кровельный аэратор для:

вентиляции теплоизоляционного слоя;
вывода воздуха с повышенным уровнем влажности;
предотвращения гниения и образования грибков;
предупреждения преждевременного разрушения кровельной конструкции;
сохранения в сухости подкрышных пространств (чердаков, мансард).

Потоки воздуха снаружи создают повышенное давление в трубе, вызывая обратную тягу и движение лопастей вентилятора. Посредством этого движения происходит выведение лишней сырости из-под кровли.

Виды аэраторов и их особенности

Кровельные вентиляционные механизмы можно условно разделить на несколько видов по конструкционным особенностям:

Точечные. Такие устройства дополнительно разделяют на коньковые и скатные. Устанавливают чаще в местах, где имеется ограниченный доступ для естественных потоков воздуха. Коньковые располагают исключительно на коньках или под ними, предназначены для полного удаления влаги по всему их периметру. Скатные располагают в любом месте кровли. По форме представляют собой грибообразную конструкцию.
Турбинные. Наиболее мощный аэратор для крыши. В его устройстве предусмотрена установка вентилятора с электрическим приводом. Модели бывают пластиковые или алюминиевые, последние более перспективны для установки на крышах, так как не деформируются под воздействием сильных ветров и перепадов температур, не склонны к ржавению. Минус такого приспособления — необходимость устанавливать электрическую розетку.
Непрерывные. Такие варианты устанавливаются по всей площади кровли. Идеально подходят для обеспечения вентиляции на кровле со сложными конфигурациями. Устройство способно хорошо проветривать все слои «кровельного пирога». Среди разновидностей непрерывных аэраторов бывает влагоустойчивая вентиляционная лента, кровельный вентилятор.

Каждый тип вентиляционного механизма для крыши по-своему удобен. Но, это еще не все, что нужно знать о нем.

Критерии выбора

Подбирая аэратор для своего типа крыши учитывайте несколько рекомендаций:

обязательно наличие в комплекте к вентиляции кровли инструкции по монтажу и руководства по эксплуатации;
присутствие всех деталей для установки (убедиться в содержимом желательно еще в магазине);
цвет конструкции должен быть идентичен оттенку кровли (чтобы не ошибиться в расцветках, нужно ориентироваться в маркировках);
есть документальное подтверждение качества материалов, из которых изготавливается устройство.

Форма и внешний вид кровли — не влияют на выбор. Ведь юбка, которая служит для крепления к кровельному материалу, принимает нужный рельеф уже спустя несколько минут с момента фиксации.

Плюсы и минусы

Аэраторы, использующиеся для металлочерепицы обладают достаточным количеством преимуществ:

возможность удалять не только влагу, но и затхлый запах;
формирование хорошего микроклимата в чердачных помещениях;
снижение давления в подкровельном пространстве;
защита от появления и накопления конденсата.

Из минусов можно выделить высокую стоимость за качественную модель аэратора.

Монтаж аэратора на кровлю из металлочерепицы

Перед непосредственной установкой аэратора, необходимо выполнить подготовку: определить количество устройств, которое необходимо для качественной вентиляции, а также расстояние, на котором их нужно устанавливать друг от друга. Кровельщики считают, что на двухскатных крышах достаточно одного аэратора на 100 квадратов, причем располагаться друг от друга они должны на удалении не более чем 12 метров. На кровле с двумя скатами вентиляторы монтируют по линии водораздела. Если же крыша имеет плоскую конструкцию, то вентиляционные механизмы располагаются на стыках плит.

Технология монтажа

Установка аэратора осуществляется в несколько этапов. Пошаговое руководство найдете ниже.

Убедитесь в чистоте места, куда будет устанавливаться вентиляция. Затем приложите к нему подошву (юбку) устройства (обычно они разборные), очертите по внутреннему диаметру с помощью маркера.
Аккуратно вырежьте обведенный фрагмент металлочерепицы. Обведите посадочное место на теплоизоляционном материале, смотрите, чтобы два отверстия располагались на одном уровне. Сделайте вырезку кусочка утеплителя в соответствии с диаметром подошвы.
Саму подошву обработайте герметиком и прикрепите к теплоизоляционному слою кровли. Зафиксируйте к балкам с помощью саморезов и шуруповертов. Удалите лишние детали с помощью строительного ножа.
Возьмите две металлические скобы, которые идут в комплекте и поставьте их по обеим сторонам подготовленного отверстия. Установите подошву на отверстие, посмотрите, чтобы внутренний диаметр совпадал с ним. Обведите по внешнему краю конструкцию с помощью маркера.
Затем между вырезанным отверстием и нарисованным овалом нанесите герметик. Поверх него посадите подошву аэратора, закрепите кровельными саморезами (или шурупами, которые идут в комплекте). Фиксируйте их по диагонали, чтобы нанесенный герметик равномерно разместился под конструкцией.
Установите сверху патрубок с вентилятором, убедитесь, что он выставлен ровно с помощью строительного уровня. Посмотрите показания прибора в разных направлениях. Затем можете закрепить между собой посадочное место и воздуховод.

Конструкция готова к эксплуатации.

Полезные рекомендации

Чтобы монтаж был выполнен правильно, а эксплуатация не казалась сложной рекомендуется придерживаться некоторых нюансов:

приобретать следует модели аэраторов строго одного бренда и одной модели. Это упростит процесс замены комплектующих;
выбирать нужно варианты вентиляций, которые строго совместимы с выбранным типом кровельного материала;
если выбирается турбинный аэратор, нужно проследить, чтобы его угол наклона совпадал с уклоном скатов;
установку конструкции следует выполнять исключительно в сухую погоду. Попадание влаги в слой утеплителя нежелательно.

Выбор и установка аэраторов для металлочерепицы легко выполняется своими руками. Главное действовать по инструкциям и ответственно подойти к каждому прописанному шагу. Это даст возможность обеспечить кровле богатый внешний вид и продлить ее срок эксплуатации.

Аэраторы для кровли - устройство, назначение, функции, для мягкой кровли и металлочерепицы, разновидности, установка

Кровельное покрытие постоянно подвергается действию различного рода разрушающих факторов - как изнутри, так и с наружи. Если извне влага надежно устраняется и стекает по скатам, то образуемая внутри - быстро оседает и накапливается в материалах, приводя к их скорому разрушению. Единственное, что может помочь в данной ситуации, это специальные аэраторы для кровли. Разберем, что собой представляет данное устройство, каковы его функции и назначение, какие веские причины говорят в пользу необходимости его монтажа, а также какие разновидности бывают и каковы основные особенности их установки.

Аэратор - устройство, назначение, функции

Для полного раскрытия вопроса - что такое аэраторы на кровле и что они дают, необходимо рассмотреть их устройство, назначение и функциональность. Не менее актуальна также проблема того, почему под кровельными материалами образуется вода, к каким последствиям она приводит, если от нее своевременно не избавиться. Разберем эти аспекты более детально.

Причины накопления сырости, последствия

Схема устройства кровельного пирога отнюдь не предполагает полноценное удаление влаги, как принято ошибочно полагать в среде непрофессиональных строителей. Воздушный зазор между слоем утеплителя, отделки, влаго-паро-изоляцией и кровельным материалом способствует естественному оттоку скапливаемой сырости.

Зачастую этого недостаточно. Результатом становится повышение уровня влаги материала - вплоть до образования небольших луж. Единственный надежный способ устранить эту проблему - грамотно установить аэратор на крышу. Конкретных же причин того, почему под кровлей скапливается вода, может быть несколько:

Дефекты, недочеты, технические зазоры, стыки кровли. Через них материалы напрямую контактируют с туманом, сырым воздухом, дождем, снегом, и пропитываются водой.
Подъем потоков теплого сырого воздуха из нижних жилых помещений. Деятельность человека связана с активным расходом воды - стирка, готовка, пользование душем, санузлом, водяное отопление и т. д. Все эти факторы активно насыщают атмосферу влагой, которая естественным образом устремляется вверх и оседает под кровлей. Это особенно актуально зимой и в домах без принудительной системы вентиляции.
Образование наледи. В период оттепели скопившийся за зиму снег на крыше начинает подтаивать, образуя ледяные наслоения. Вода из них удаляется недостаточно быстро, и при этом успевает просачиваться под кровельную обшивку через стыки листов, места крепежа и мелкие трещины.

Избыточное накопление влаги под кровельной обшивкой приводит к следующему ряду негативных последствий:

Намокание деревянных элементов конструкции. Стропила, обрешетка, отделка из древесины после намокания быстро загнивает - подвергается налету грибка, плесени, микроорганизмам и насекомым.
Ржавление металлических узлов. Гвозди, саморезы, уголки и прочие закрепляющие и усиливающие части конструкции подвергаются активному разрушению под действием коррозии.
Пропитывание влагой утепляющих материалов. Накопление воды в теплоизоляционной массе приводит как минимум к резкому снижению ее свойств, а в дальнейшем к полной потере способности удерживать тепло.
Разрушение бетонных элементов конструкции. Насыщенная влагой поверхностная структура бетона при замерзании подвергается деформации под действием процессов кристаллизации водяных капель.
Вздутие покрытий мягкой кровли. В летний период поверхность кровли раскаляется. В результате вода, находящаяся под ее гидроизоляционным слоем, превращается в пар и деформирует структуру материала.

Обратите внимание! Аэратор вентиляционный без преувеличения выполняет очень важную практическую задачу по защите крыши. Ведь ежедневное количество парообразной воды в жилом помещении, производимой естественными процессами, может достигать 15 литров. Если своевременно не отводить ее наружу, большая ее доля будет скапливаться в верхних слоях дома - под кровельным пирогом.

Устройство, принцип действия

В большинстве случаев аэрирующее приспособление рассматриваемого типа представляет собой трубу диаметром 60-100 мм, высотой 10-50 см, с основанием с одного края и грибовидной шляпкой для защиты от осадков - с другого. Такое устройство аэратора на кровле создает эффективную откачку воздуха из внутреннего пространства, непосредственно прилегающего к кровельному покрытию.

Конструкционно аэратор не содержит в себе никаких дополнительных механизмов, а работает исключительно на естественных закономерностях. В первую очередь тяга возникает из-за разности давления атмосферного воздуха под кровлей и снаружи. Воздухообмен дополнительно усиливается возрастающим на выходе из трубы давлением в результате разреженности воздуха под действием ветровых потоков.

Полезная информация! Существуют также другие разновидности приборов - продольной конструкции и с электротягой. Подбор приспособления для вентиляции зависит от особенностей крыши, используемого материала и эксплуатационных условий. Например, установка конькового аэратора на мягкой кровле оправдана, когда требуется усиленной отвод влаги со всего подкровельного пространства.

Функции и назначение аэратора

Среди главных задач аэратора выделяются следующие:

Выведение большей части водяного пара, образуемого в нижних жилых помещениях и поднимающихся к кровле.
Предупреждение развития кризиса давления паров между слоями мягкой кровли по причине ее переизбыточного увлажнения.
Своевременная просушка теплоизоляционного слоя и сохранения его эксплуатационных характеристик.

Рекомендация! Установка аэраторов возможна как на стадии строительства, так и уже на давно эксплуатируемую кровлю. В случае с новостройкой они позволят предотвратить развитие негативных эффектов, связанных со скоплением жидкости под покрытием. При монтаже на старые крыши они дают возможность быстро, эффективно и недорого - без разбора конструкции - просушить отсыревшие материалы.

Необходимость монтажа

Важно не только знать, как устроен аэратор для кровли - что это такое, каким набором функций обладает, но также для чего его вообще необходимо устанавливать. На это существует следующий ряд причин:

Сохранение или улучшение качества тепло- и гидроизоляции кровельного пирога, что в перспективе снижает расходы на отопление.
Соблюдение технических требований по эксплуатации кровельного покрытия.
Профилактика ремонтных работ и общее повышение срока службы конструкций.

Особенно важное значение имеет установка аэраторов на мягкой кровле при наличии мансардного этажа. Если на нежилой крыше вентиляцию и отток паров из нижнего яруса можно обеспечить неплотным прилеганием свесов на карнизах или специальными слуховыми отверстиями, в варианте с утепленным подкровельным помещением эта схема не подойдет. Причина - переохлаждение и выветривание жилища. Единственный выход в данной ситуации - грамотно установить аэратор на кровле.

Совет! Полноценная работа аэратора возможна только при отсутствии помех на пути прохождения воздушного потока. Поэтому залогом его функциональности является периодическая профилактическая очистка от пыли, грязи и воды. Для этой цели современные модели оснащаются съемными разборными элементами.

Разновидности

Знание о том, каким по месту расположения, разновидности конструкции и используемому материалу бывает аэратор кровельный (что это такое будет рассмотрено ниже), позволяет безошибочно выбрать и установить нужную модель, тем самым обеспечив полноценное выполнение заложенных в него функций. Разберем эти особенности более подробно.

Конструкция

По типу конструкции аэраторы делятся на три основные группы:

Точечные.
Непрерывные.
Турбинные.

Точечные модели обеспечивают проветривание небольшой области кровли. Они устанавливаются на отдельных участках ската и конька. При этом для создания эффективной вентиляции требуется одновременный монтаж нескольких таких установок на одну крышу.

Непрерывные вариации имеют продолговатую форму, протяженностью, как правило, во всю длину ската крыши. Наиболее часто их устанавливают вдоль конька или среза кровли. Они обеспечивают более обширную вентиляцию подкровельного пространства. С боку конструкции имеются специальные отверстия для прохода воздуха.

Турбинные модификации оснащаются вентилятором с электроприводом. Они обеспечивают принудительную вытяжку, и потому считаются наиболее производительными. Однако имеют недостатки - более сложны в устройстве, установке, требуют более тщательной защиты, постоянного ухода и потребляют электроэнергию. К тому же, они не подходят для установки на крутые скаты.

Место расположения

По месту установки аэраторы делятся на две категории:

Приспособления первого типа монтируются на поверхности крыш в местах наибольшего скопления влаги. Поэтому они чаще всего имеют точечное исполнение конструкции. Коньковый аэратор для мягкой кровли или его аналога из жестких материалов устанавливается непосредственно на вершине - месте соединения скатов. По этой причине ему придается непрерывная форма. Благодаря этому он обеспечивает равномерное проветривание всей площади подкровельного пространства.

Материал кровли

Для каждого типа кровельного покрытия можно устанавливать вентиляционное устройство с корпусом только из какого-то конкретного материала. Существуют следующие рекомендации:

Аэратор для мягкой кровли, например, битумной черепицы, должен быть изготовлен из полипропилена. Данная модификация сочетает свойства хорошей ударной прочности, стойкости к термоперепадам, солнечному излучению и не подвергается коррозии. Место установки - стыки листов, наивысшие точки скатов.

Прибор для профлиста производится с металлическим корпусом. Такая версия характеризуется не только прочностью, но также стойкостью к различного рода разрушающим факторам - осадкам, ветру, перепадам температуры. При этом материал должен иметь антикоррозионную защиту. Монтируется на минимальном расстоянии от конька.
Вариант для металлочерепицы. Должен обладать свойствами, аналогичными выше рассмотренному прибору. Однако в отличие от него может иметь разные модификации по месту установки. Большой популярностью обладает коньковый аэратор для металлочерепицы, хотя существуют и скатные его версии.

Полезный совет! Модели аэраторов для установки на конек полезно устанавливать для мансардных этажей с кровельными материалами на основе битума. Благодаря им эффективно удаляются токсичные битумные испарения со всей площади подкровельного пространства.

Особенности установки

Наиболее часто монтаж аэратора осуществляется уже на готовое кровельное покрытие. Характер и алгоритм действий в технологии по установке во многом зависит от разновидности прибора. Рассмотрим, как выполняется монтаж аэратора на металлочерепицу в случае применения конькового и точечного варианта, а также какие особенности имеет процедура при установке на мягкую кровлю.

Коньковый

Установка коньковой версии наиболее проста, так как не требует предварительных расчетов. Основная рекомендация - уклон скатов в рамках 11-50 градусов. При этом монтажу должны обеспечиваться следующие условия:

Наличие зазоров в области карнизных свесов для обеспечения эффективной вентиляции.
Монтаж аэратора необходимо осуществлять по всей протяженности конька. Все его элементы должны быть соединены в единую конструкцию.
С внешней стороны по завершении установки аэратор декорируется материалом, аналогичным кровельному покрытию.

Сама установочная процедура состоит из следующих основных этапов:

Создание воздухозаборного паза. В кровельном материале на расстоянии не ближе 0,3 м до края вырезается паз. Он может проделываться как с одной стороны ската, так и с обоих сторон. Ширина продуха зависит от рекомендаций производителя конкретной модели аэратора.
Укладка черепицы для конька - с краев, где не был проделан паз.
Поэтапный монтаж всех сегментов приспособления и сбор их в единую конструкцию.
Монтаж коньковой черепицы внахлест поверх профиля прибора - по стандартной технологии укладки.
Герметизация торцевых мест контакта аэратора с кровельным материалом.

Видео-обзор, как монтируется кровля с коньковой вентиляцией:

Максимальной отдачи от установки кровельных аэраторов следует ожидать при наличии продухов в районе карнизов, а иногда и торцевых частях крыши. Только это условие обеспечит наиболее интенсивную циркуляцию воздуха в подкровельном пространстве.

Точечный

Монтаж точечных аэрирующих приспособлений рекомендован при соблюдении следующего ряда технических условий:

Уклон скатов от 0 до 11 градусов.
Отсутствие возможности установки коньковой модификации прибора по причине примыкания ската к стенам и вертикальным конструкциям.
Требуется дополнительная вентиляция - в дополнение к кровельной схеме.

При этом существуют следующие нормативы монтажа:

Расстояние до ребра конька - не ближе 0,5 метра.
Наличие воздушных зазоров на свесах.
Расчет количества устанавливаемых приборов зависит от типа кровли, его геометрии, особенностей эксплуатации, диаметра самого аэратора.
На каждые 100 м кв. кровельного покрытия устанавливается от 1 до 20 приборов - в зависимости от сочетания выше приведенных факторов.

Видео-пример монтажа точечного аэратора на готовую кровлю:

Технология установки точечных моделей состоит из следующих основных этапов:

На месте планируемой установки проделывается отверстие - по параметрам соответствующее внутреннему диаметру аэратора.
Далее на него фиксируется основание прибора с помощью крепежных элементов и герметизирующего состава.
Основание сверху декорируется фрагментами кровельного материала.
Затем собираются остальные элементы приспособления - стека, труба, колпак.
По аналогичной схеме устанавливаются другие аэраторы.

Важно! Чтобы рассчитать место расположения, количество и параметры аэраторов для сооружения с повышенной влажностью воздуха - бани, сауны, бассейна - требуется учесть множество факторов. Доверить это важно дело лучше специалистам.

Видео-инструкция, как монтируется аэратор на плоской крыше:

Мягкая кровля

Монтаж аэраторов на мягкой кровле практически не отличается от аналогичной процедуры на крыше с жестким покрытием - если дело касается коньковой разновидности. Однако при установке точечных моделей в технологии есть следующие особенности:

В месте установки отверстие вырезается в сплошной обрешетке до контакта с теплоизоляционным слоем.
Если кровля эксплуатировалась уже какое-то время и в месте прорези утеплитель оказался сырым, материал частично заменяется.
Монтажная поверхность основания, соприкасающаяся с конструкцией, обязательно должна быть обмазана герметизирующей мастикой.
Для фиксации используются надежные крепежные элементы - вместо гвоздей применяются саморезы.
Для лучшей защиты от протечки в месте установки должен использоваться дополнительный слой гидроизоляционного материала.

Обратите внимание! Монтаж аэратора на мягкий кровельный материал лучше производить при плюсовой температуре. Более того, при необходимости размягчения для облегчения установки его нужно разогревать.

Видео-ролик установки аэратора в мягкую кровлю:

Коротко о главном

Накопление сырости в подкровельном пространстве является результатом различных естественных процессов внутри жилища. Единственное, что может защитить кровлю от разрушения в таких условиях, это аэратор для крыши. Он выполняет следующий ряд полезных функций:

Отводит водяной пар, образуемый в нижних этажах и поднимаемый вместе с теплым воздухом к домовой кровле.
Предупреждает развитие разрушающих процессов в материалах кровельной конструкции - гниение, рост грибка, коррозии - возникающих при намокании.
Устраняет вспучивание мягкой кровли.

Его установка позволяет сохранить эксплуатационные характеристики не только кровельного материала, но также теплоизоляционного слоя. Современные аэраторы разделяются по трем признакам - конструкционным (точечные, непрерывные, турбинные), месту монтажа (скатные, кровельные) и типу материала (для жесткой и мягкой кровли). Их установка осуществляется в соответствии с правилами технологии и в каждом случае имеет свои особенности.

Читайте также:
