Допплер-ЭхоКГ функции протеза клапана сердца

Добавил пользователь Владимир З.
Обновлено: 14.12.2024

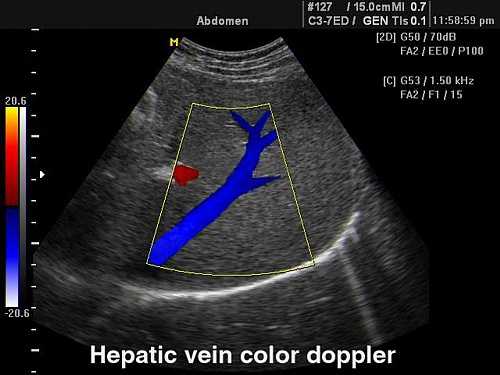

Лекция для врачей "Основы ЭхоКГ: допплерэхокардиография". Лекцию для врачей проводит профессор В. А. Изранов.

На лекции рассмотрены следующие вопросы:

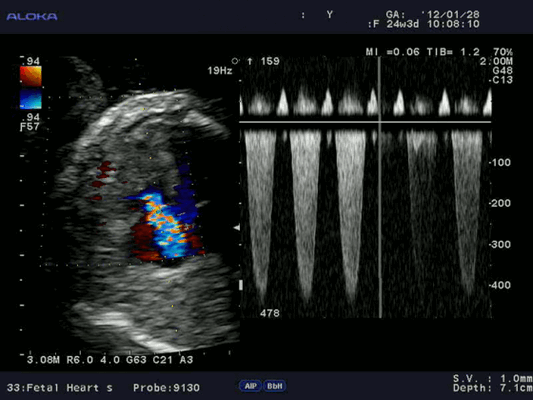

Основные допплерографические характеристики трансмитрального и транстрикуспидального диастолического потока

AT (acceleration time) - время ускорения потока, т.е. время от щелчка открытия клапана до пика скорости потока (м\с)
DT (deceleration time) - время замедления потока, т.е. время от пика скорости до базовой линии (м\с)
ЕТ (ejection time) - время выброса, т.е. время от щелчка открытия до щелчка закрытия клапана
Vmax- максимальная скорость потока (м\с)
Е - раннее диастолическое наполнение (Vmax = 70-100 см\с)
А - позднее диастолическое наполнение (в момент систолы предсердий, Vmax = 40-70 см\сек)
Е\А = 1,0-1,5
Vmean - средняя скорость потока. Вычисляется как сумма скоростей потока, измеренных каждые 2 мс по отношению к числу измерений.

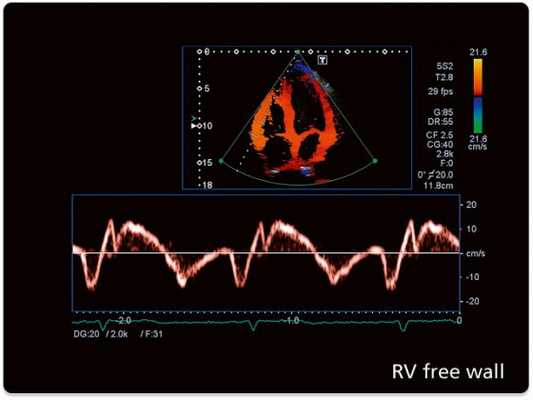

Основные измерения в допплер эхокардиографическом исследовании

IVCT (isovolumetric contractility time) время изоволюметрического сокращения - время от щелчка закрытия митрального клапана до щелчка открытия аортального клапана (65±20 мс)
IVRT (isovolumetric relaxation time) время изоволюметрического расслабления - время от щелчка закрытия аортального клапана до щелчка открытия митрального клапана (65±20 мс). VTI (velocity time integral) - интеграл линейной скорости потока; VTI = Vmean*ET (см)

Основные уравнения используемые в допплерометрических расчетах

СО = HR*SV
SV= CSA*VTI
VTI = ET*Vmean
CSA = nD²/4
ΔР = 4V²(упрощенное уравнение Бернулли)
CO (cardiac output) - минутный объем кровотока
HR (heart rate) - частота сердечных сокращений
SV (stroke volume) - ударный объем
CSA (crossection area) - площадь поперечного сечения (сосуда или отдела сердца)
VTI (velocity time integral) - интеграл линейной скорости
ЕТ (effusion time) - время кровотока
Vmean - средняя скорость кровотока (вычисляется как сумма скоростей, измеренные каждые 2 мс по отношению к числу измерений)
ΔР - максимальный градиент давления по разные стороны обструкции (мм рт.ст.)
V-максимальная скорость кровотока дистальнее обструкции (м\с)

Книга "Эхокардиография от Рыбаковой" - М. К. Рыбакова, В. В. Митьков

Данное издание представляет собой практическое руководство по эхокардиографии, в котором отражены все современные технологии, применяемые в настоящее время. Исключительный интерес для специалистов представляет CD-ROM с подборкой видеоклипов по всем основным разделам, включающих редкие случаи диагностики.

Особенность издания - попытка объединить и сравнить результаты эхокардиографического исследования сердца и паталогоанатомический материал по всем основным разделам.
Большой интерес представляют разделы, содержащие новые технологии исследования, такие как трех- и четырехмерная реконструкция сердца в реальном времени, тканевая допплерография. Большое внимание уделено также классическим разделам эхокардиографии - оценке легочной гипертензии, клапанных пороков сердца, ишемической болезни сердца и ее осложнений и т.д.
В книге представлены огромный иллюстративный материал, большое количество схем и рисунков, приведены алгоритмы тактики проведения исследования и диагностики по всем разделам эхоКГ.
Руководство помогает разрешить спорные и злободневные вопросы, позволяет ориентироваться в расчетах и измерениях, содержит необходимую справочную информацию.
Книга написана сотрудниками кафедры ультразвуковой диагностики ГБОУ ДПО «Российская медицинская академия последипломного образования'' Министерства здравоохранения Российской Федерации» (база - ГКБ им. С.П. Боткина, Москва).
Издание предназначено для специалистов эхокардиографии, врачей ультразвуковой и функциональной диагностики, кардиологов и терапевтов.

Книга "Эхокардиография в таблицах и схемах" - М. К. Рыбакова

Данная книга содержит большое количество схем и таблиц по всем основным вопросам трансторакального эхокардиографического исследования, помогает разрешить спорные и злободневные вопросы эхокардиографии, позволяет ориентироваться в расчетах и измерениях, содержит необходимую справочную информацию. Подробно описаны нормальная анатомия и физиология сердца, патология клапанного аппарата, мокарда, перикарда, плевральных полостей, аорты, протезированных клапанов сердца, приведены стандартные позиции эхокариографического исследования и расчеты. Особый интерес могут вызвать разделы, посвященные диагностике врожденных пороков сердца у взрослых, объемных образований сердца и средостения и дифференциальной диагностике в эхокардиографии.

Книга УЗИ предназначена для специалистов эхокардиографии, ультразвуковой и функциональной диагностики УЗИ, кардиологов, терапевтов и студентов медицинских вузов.

Книга "Дифференциальная диагностика в эхокардиографии". Издание 2-е. с DVD-ROM - Митьков В. В., Рыбакова М. К.

Книга написана сотрудниками кафедры ультразвуковой диагностики Российской медицинской академии последипломного образования (база — ГКБ им. С.П. Боткина, Москва) и является 2-м, переработанным и дополненным изданием. Книга является уникальным изданием благодаря представленному дифференциально-диагностическому эхокардиографическому ряду, подкрепленному видеоматериалами и иллюстрациями, которые помогают систематизировать, классифицировать и провести дифференциальную эхокардиографическую диагностику.

Помимо эхограмм, во 2-е издание включены схемы, которые помогают научиться распознавать признаки той или иной патологии сердца или совокупность признаков и оценить характер нарушения гемодинамики, а также в главе 10 добавлен дифференциально-диагностический раздел, посвященный применению контрастных веществ. Книга включает все основные разделы современной кардиологии с позиции дифференциальной диагностики. Прилагаемый диск включает обширный видеоматериал по всем основным разделам с комментариями к нему.

Издание предназначено для специалистов эхокардиографии, врачей ультразвуковой и функциональной диагностики, кардиологов и терапевтов и вызовет интерес как у специалистов со стажем, так и у начинающих эхокардиографистов и студентов медицинских вузов.

Книга "Клиническая эхокардиография" - Шиллер Н. Б., Осипов М. А.

Книга "Клиническая эхокардиография" написана американским и отечественным специалистами, это самое популярное в России руководство по эхокардиографии. Книга предназначена и для тех кардиологов, которые лишь начинают осваивать эхокардиографию, и для тех, кто уже давно ею занимается.

Изучив руководство, врач сможет выполнять эхокардиографические исследования на самом современном уровне - так, как это делают в Лаборатории эхокардиографии Калифорнийского университета в Сан-Франциско.

Книга "Эхокардиография при врожденных пороках сердца у взрослых" - М. К. Рыбакова, В. В.Митьков

Диагностика врожденных пороков сердца - один из самых сложных разделов в кардиологии и эхокардиографии. Благодаря современным технологиям в эхокардиографии и пренатальной диагностике сердца плода диагностика врожденных пороков сердца стала более ранней, что способствовало существенному сокращению числа взрослых пациентов с данной патологией. Однако и в настоящее время можно встретить пациентов с различными врожденными пороками сердца даже в весьма почтенном возрасте.
Данное издание содержит историю описания того или иного врожденного порока, подробный анализ гемодинамики, особенностей эхокардиографической диагностики. Книга написана сотрудниками кафедры ультразвуковой диагностики Российской медицинской академии непрерывного последипломного образования (база - ГКБ им. С.П. Боткина, Москва) и включает все основные врожденные пороки сердца у взрослых с позиции эхокардиографии. Большое внимание уделено также дифференциальной диагностике в эхокардиографии при подозрении на врожденный порок сердца у больного, особенностям исследования сердца у детей и подростков, малым аномалиям развития сердца. Издание содержит большое количество иллюстраций и схем, а также примеры эхокардиографических заключений.
Предназначено для специалистов эхокардиографии, врачей ультразвуковой и функциональной диагностики, кардиологов и терапевтов.

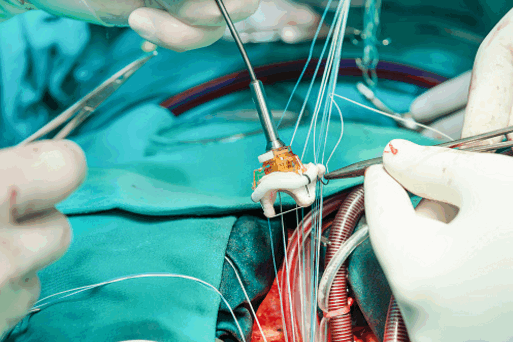

Эхокардиография после протезирования клапанов

Замена клапана обычно требуется при серьезных клапанных пороках сердца, хотя его замена чаще осуществляется для коррекции значимой регургитации. Искусственные клапаны могут быть классифицированы как биологические или механические. Биологический протез является клапаном, когда полностью или одна часть протеза состоит из биологических тканей животных (биопротез или гетерограф) или человека (гомотрансплантата или аллотрансплантата). Механический клапан полностью изготовлен из небиологического материала (например, пиролитический углерод, литые силиконовые полимерные вещества, или титан). Реологические свойства крови, гемодинамика, долговечность и тромбоэмболические тенденции могут варьироваться в зависимости от типа и размера каждого протеза и, что более важно, от особенности пациента.

Физическое обследование больных с протезированными клапанами отличается от тех пациентов, которые имеют родные клапаны, потому что искусственные клапаны изначально незначительно стенотические и это может привести к дополнительным протезным звукам (вызвано движением закрытия диска). Поэтому часто бывает трудно клинически отличить звук работы между аномальным и нормальным протезированным клапаном. Оценка протезированных клапанов требует досконального знания уникальности их строения и гемодинамического профиля различных протезов. Дисфункция нативного клапан, как правило, подозревают на основании патологических результатов при двумерной эхокардиографии, но это бывает недостаточно, чтобы определить патологию протезированного клапана на трансторакальной эхокардиография. Поэтому, мы полагаемся больше на допплерографические показатели и цветовую визуализацию потоков, а также на чреспищеводную эхокардиографию для выявления дисфункции протезированных клапанов.

Двумерная эхокардиография

Двухмерная эхокардиография может выявить структурные аномалии протеза, такие как фистулу, вегетации, тромб, или дегенерацию ткани протеза. Однако ее чувствительность к сердечной дисфункции протеза затрудняется трудностью визуализации структур вокруг и позади сердечного протеза. Эхо отражение от протезного материала, затухание ультразвукового луча, и несколько других ультразвуковых артефактов от протеза могут вызвать трудности в толковании. Обычно, на эхокардиографии легче изучить изображения биологического протеза, чем механического. Для выявления структурных аномалий, связанных с протезом, важно понимать характеристики протеза и хирургический метод, который был использован.

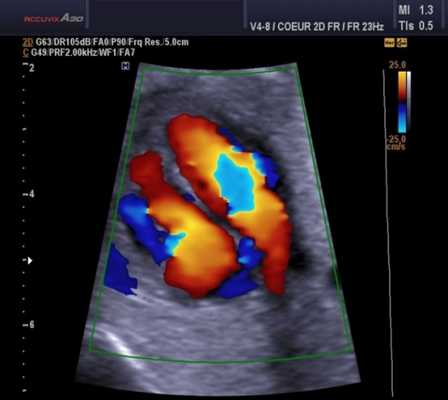

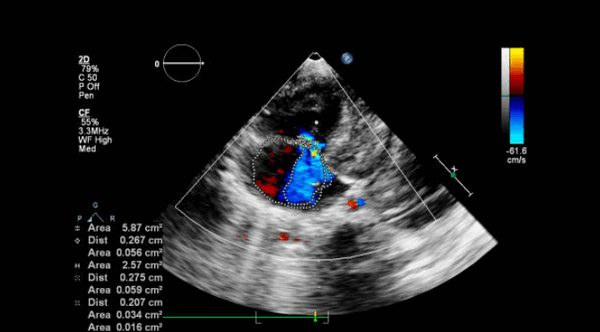

Эхокардиография и цветное допплеровское картирование

Допплер-эхокардиография позволяет выявить скорость потока через протез клапана, что позволяет определять градиенты давления с использованием модифицированного уравнения Бернулли (градиент давления = 4 х скорость в квадрате). Отличная корреляция была установлена между допплеровским методом и инвазивным измерением давления двойным катетером, выполненным одновременно на различных протезированных клапанах. Однако, несколько моделей инвитро показали завышение градиента на аортальном протезе, которые определяются по допплеровским скоростям по сравнению с катетер-производными градиентами. Расхождение данных меньше в протезе с большим опорным кольцом. Потенциальные источники в разнице между допплер-производными и катетер-производными перепадами давления на протезах должны быть учтены, но это не является большой проблемой в выявлении дисфункции протеза.

Непрерывно-волновая допплерография может быть использована для оценки функциональной площади отверстия протеза аортального и митрального клапанов. Время полуспада давления (РНТ) метод, используемый для определения стеноза нативного митрального клапана, обычно переоценивает площадь митрального протеза. Протез клапана изначально стенотический в разной степени по сравнению с соответствующим родным клапаном, поэтому скорость потока через нормальный протез клапана выше, чем ожидаемый на родном клапане. Нормальная скорость протезного потока (следовательно, максимальный и средний градиенты давления) зависит от типа и размера протеза, его расположения и сердечного выброса. Следовательно, очень важно знать нормальные диапазоны скоростей потока для определенных типов протезов для сравнения с измеренными значениями. Поскольку гемодинамика протеза зависит от различных факторов, рекомендуется выполнить базовое допплеровское эхокардиографическое исследование в раннем послеоперационном периоде (сделать «отпечаток» функции протеза), так что он может быть использован в качестве эталона для сравнения с последующими исследованиями. Обе ситуации как регургитация, так и обструкция может привести к увеличению скорости потока через протез. Увеличение скорости потока указывает на то, что имеется несоответствующее меньшее отверстие, когда в протезе есть препятствие и при этом нет клинически значимой регургитации или увеличивается объем потока через протез (есть значимая регургитация).

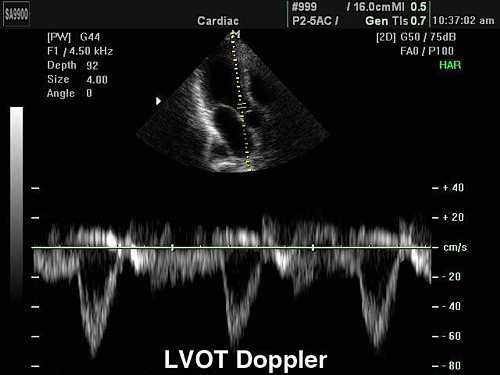

Другие полезные характеристики допплеровского исследования на эхокардиографии протезов позволяет отличить непроходимость от регургитации. Когда на протезе имеется препятствие, кроме увеличения скорости потока пролонгируется длительность период полуспада РНТ (для протезов митрального и трикуспидального клапана). Увеличение скорости потока через обструкцию аортального протеза не сопровождается увеличением скорости в выходном тракте левого желудочка (ВТЛЖ), но увеличивается при тяжелой регургитации. Когда скорость через митральный или трехстворчатый протез в диастолу увеличивается из-за сильной регургитации, РНТ является нормальным или укороченным, а в ВТЛЖ скорость уменьшается, потому что прямоток из-за регургитации в систолу через протез уменьшается (часть крови попадает обратно в предсердие). Состояние высокого сердечного выброса увеличивает скорость на протезе, и это может быть подтверждено путем записи увеличение скорости потока во всех кардиальных отверстиях (ВТЛЖ, атриовентрикулярных клапанах, выходном тракте правого желудочка).

Обструкция протеза на эхокардиографии

Заболеваемость обструкции протезированных клапанов оценивается в 0,1% до 0,4% в год, в зависимости от размера клапана, его типа, расположения и адекватности антикоагуляции. Тогда как обструкция митрального механического протеза возникает чаще от тромба, причиной сужения механического протеза аортального клапана более часто является формирование паннуса. Когда работа протезированного клапана будет затруднена, происходит нарушение движения диска, шара, или уменьшается подвижность створки. Однако, это трудно выявить эти ситуации, и еще труднее оценить количественно, ограничение экскурсии на простой трансторакальной эхокардиографии. Чреспищеводная эхокардиография может в состоянии визуализировать нормальные и патологические движения протезированного клапана. Самый точный способ для выявления и количественной оценки степени обструкции протезов является допплер-эхокардиография. Допплеровское исследование должны быть выполнены датчиком с различных позиции, чтобы гарантировать, что фиксируется максимальная скорость в месте стриктуры протеза.

Кроме допплеровского отслеживания скорости, максимальный и средний градиенты давления и эффективная площадь клапана могут быть рассчитана по тем же формулам и уравнениям, описанных для нативного клапана. Однако, важно помнить, что само по себе увеличение скорости потока не всегда означает протезную непроходимость. Скорость может быть увеличена без стеноза при состоянии высокого сердечного выброса и при наличии тяжелой протезной регургитации. У больных с митральным протезом, время полуспада (РНТ) - это полезный показатель для определения того, повышена скорость кровотока из-за увеличенного притока (регургитации) или препятствия в протезе. РНТ, а также пиковая скорость потока увеличится, когда кровоток через митральный или трехстворчатый протез затруднен.

Если затруднена работа аортального протеза, скорость потока (следовательно, градиент давления) увеличивается, кроме случаев, если уменьшается сердечный выброс. Увеличение скорости потока через аортальный протез также можно ожидать при тяжелой протезной регургитации (следовательно, увеличения потока через аортальный протез). Однако, при аортальной обструкции (как при аортальном стенозе), при снижении фракции выброса левого желудочка, скорость потока ВТЛЖ может быть нормальной или слегка уменьшенной, и увеличивается при аортальной регургитации. Полезной для дифференциальной диагностики будет отношение средней скорости кровотока ВТЛЖ на протезе и интеграла линейной скорости кровотока. При повышении скорости потока через аортальный протез из-за обструкции протеза соотношение уменьшается, ≤0.2, а при повышении скорости из-за регургитации, соотношение остается нормальным, ≥0.3.

Проведение эхокардиографии после протезирования клапанов

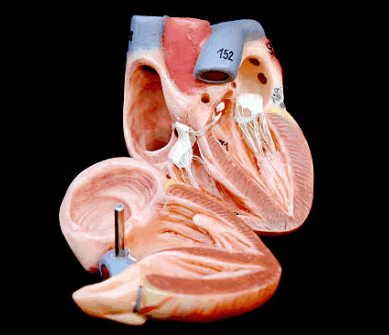

Искусственные (протезные) клапаны и эхокардиография

Они использовались для замены пораженных собственных клапанов с 1960-х годов. Хотя такие операции по-прежнему распространены, в настоящее время хирурги часто пытаются восстановить клапаны (особенно МК), а не заменить их, где это возможно. Протезы можно установить для замены любого из 4-х штатных клапанов. Некоторые пациенты имеют более одного протезного клапана. Они могут состоять из:

Биологическая ткань клапанов человека или животных
Материал неклапанной ткани (например, перикард)
Инертные небиологические материалы (пластик, металл, углерод, ткань).
Иногда используется комбинация биологической ткани и инертного материала

Механические клапаны. Им необходима антикоагулянтная терапия таким препаратом, как варфарин, для предотвращения тромбоза:

Шар и клетка (например, Старр - Эдвардс)
Наклоняемый диск - одностворчатый (например, Бьорк - Шили)
Протез имеющий две створки (например, St Jude).

Тканевые (биологические) клапаны. Гетеротрансплантат - от животных. Свиной - от свиней. Менее тромбогенный, но менее долговечный, чем механические клапаны (стеноз или регургитация обычно возникает через 10-15 лет). Часто имеют 3 бугорка, сделанные из биологической ткани, прикрепленные 3 металлическими стентами (стойками) к металлическому пришивному кольцу (например, Carpentier - Edwards). Бычий - от крупного рогатого скота. Не часто используется (например, клапан Ионеску - Шили [створки перикарда крупного рогатого скота и титановый каркас]). Первоначально их срок службы был ограничен (3 года), но более эффективные методы консервации (например, криоконсервация) повысили их полезность.
Гомографт - клапан от человека

Что дает проведение эхокардиографии после имплантации протезов клапанов

ЭхоКГ может оценить:

Анатомия: кальциноз, дегенерация, правильное сидение, открытие створок, свищ
Функция: обструкция - у всех протезов есть стеноз в той или иной степени, но он может усилиться при неисправности клапанов.
Регургитация: через отверстие клапана или парапротезный кровоток (из-за инфекции или раскачивания из-за ослабления швов или дегенерации)
Инфекция: клапанный эндокардит, парапротезный абсцесс
Тромбоз протеза

Эхокардиографическое обследование может быть затруднено, потому что протезные клапаны:

Имеют разнообразную и специализированную структуру
Обычно имеют высокую эхогенность (особенно механические клапаны). Они могут создавать эхокардиографические артефакты, такие как очень яркое отражение эха (так называемая реверберация). Они также отбрасывают акустическую тень, которая маскирует или скрывает более глубокие структуры.
После операции по замене клапана базовое эхокардиографическое исследование часто выполняется через несколько недель. Серийные осмотры могут проводиться через определенные промежутки времени после операции. Тип и размер клапана должны быть указаны в заключении ЭхоКГ. Как указывалось ранее, чреспищеводное исследование является важным дополнением к трансторакальному при исследовании протезов клапанов.

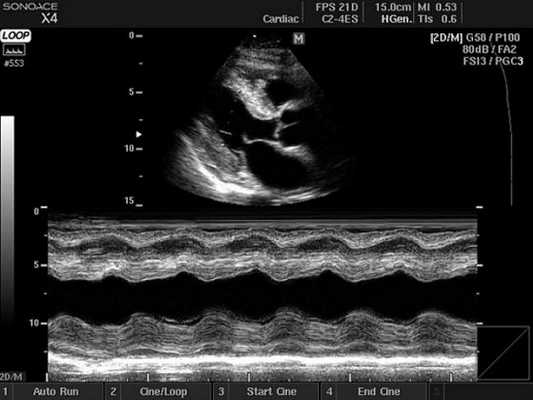

M-режим может давать некоторые характерные черты:

Клапан Старра - Эдвардса обычно показывает две плотные, почти параллельные эхо-линии, представляющие пришивное кольцо и клетку. Видны только отражения эха от передней поверхности шара, которые отображаются в виде плотных линий. В открытом положении отражение от шара перемещается до линии клетки и никогда не выходит за ее пределы. В закрытом положении эхо-линия от клетки регистрируется на полпути между клеткой и пришивным кольцом в почти параллельном положении. Под кривыми клапана видны реверберации, представляющие отражения эха от задней поверхности шара.
Клапан St Jude в открытом положении показывает параллельные линии диска, параллельные пришивному кольцу. В закрытом положении эхо-линии не записываются (диск находится внутри пришивного кольца).
В биопротезах пришивное кольцо выглядит как непрерывная эхо-линия. Створки показывают эхо-кривые, похожие на нативные клапаны, с экскурсией створки, дающей коробчатую форму. Видны эхо-линии, представляющие 2 из 3 стентов.

Проведение двухмерной ЭхоКГ дает важную анатомическую информацию.

Если подробности хирургического вмешательства недоступны, некоторые аспекты эхокардиографического исследования могут помочь определить, какой тип клапана присутствует (легче выполнить эту оценку для митрального, чем для аортальных клапанов):
Шар и клетка - характерное полукруглое эхо-изображение клетки с шаром, движущимся вверх и вниз
Наклонный диск - можно увидеть движение одного или двух дисков при открытии и закрытии
Ткань - металлические стенты (стойки) часто можно увидеть в полости ЛЖ (митральная позиция) или аорте (аортальная позиция).

Допплеровская ЭхоКГ очень полезно для оценки функции протезного клапана:

Препятствие кровотоку. Из-за того, что материал этих клапанов не соответствует требованиям, скорость потока через них отличается от обычных стандартных клапанов (см. Таблицу 6.1). Большинство протезов клапанов создают препятствия для кровотока. Можно произвести ряд измерений:

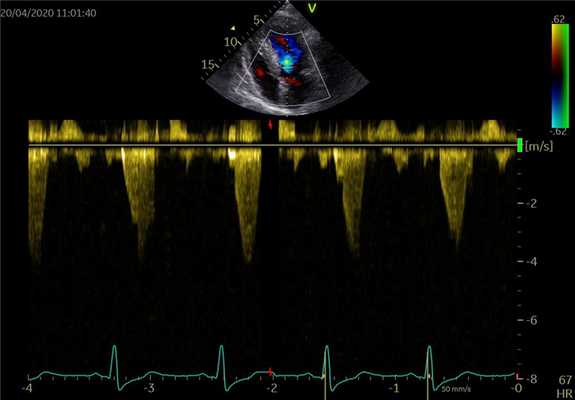

Пиковая скорость. Она выше, чем в обычных клапанах, из-за относительно меньшей площади отверстия, обусловленной большим объемом искусственного материала. Пример диапазона приведены в таблице. Как правило, пиковая скорость> 2 м/с в МК обычно указывает на дисфункцию как механических, так и биологических протезных клапанов. Скорость потока в протезе аорты обычно
Градиент давления (ΔP). Этот показатель рассчитывается по упрощенному уравнению Бернулли (ΔP = 4V2).
Площадь отверстия клапана - измеряется по уравнению непрерывности

ТАБЛИЦА Скорость потока (м/с) через некоторые нормально функционирующие механические и тканевые протезные клапаны

Клапан	Митральный	Аортальный
Шар и клетка Старр - Эдвардс	1,4-2,2	2,6-3,0
Поворотно-дисковый (один диск) Björk-Shiley	1,3-1,8	1,9-2,9
Двустворчатый St Jude	1,2-1,8	2,3-2,8
Свиной биологический Carpentier-Edwards	1,5-2,0	1,9-2,8

Разные эхолаборатории имеют разные диапазоны. В индивидуальном случае более важно изменение скорости от послеоперационных значений.

Регургитация. Она может происходить через отверстие клапана (чрезклапанная) или вокруг пришивного кольца (парапротезная). Легкая транскалапанная митральная регургитация может быть обнаружена в нормально функционирующих клапанах, чаще в механических клапанах. Это связано с закрытием клапана или из-за зазоров между разными частями протеза. Ее бывает трудно обнаружить из-за маскировки тенью протеза. Умеренная или тяжелая митральная регургитация всегда считается патологической.

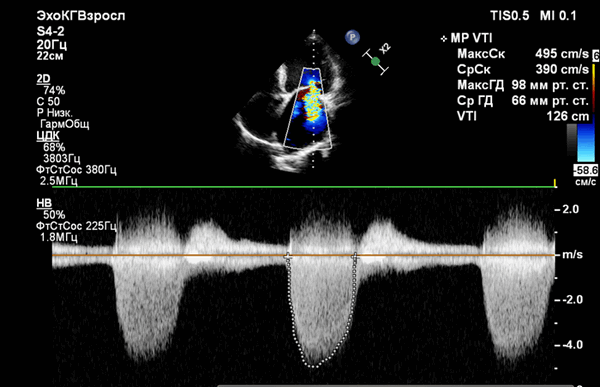

Непрерывно-волновой допплер более полезен, чем импульсный, а цветное допплеровское картирование кровотока (ЦДК) хорошо для отображения антероградных и ретроградных потоков. Турбулентный кровоток регистрируется в виде мозаики цветов. В митральных биопротезах обычно видна одна струя. В большинстве митральных механических клапанов видны 2 струи (почти равного размера у клапанов Старра - Эдвардса, одна меньше другой в клапанах Бьорка - Шайли).
При регургитации может быть несколько струй разного размера в зависимости от типа клапана (например, 2 струи у Бьорка - Шили, несколько у Старра - Эдвардса). ЦДК также помогает различать чресклапанную и парапротезную регургитацию и помогает выявить новую регургитацию.

Проведение эхокардиографии при неисправности протезного клапана

Ошибочный диагноз неисправности может быть поставлен при низком сердечном выбросе, аритмии, такой как атриовентрикулярная блокада, или при плохой хирургической технике (например, если клапан слишком мал или слишком велик для конкретного сердца). Типы неисправностей включают:

Механические и биологические клапаны: эндокардит, расхождение с фиброзным кольцом (клапан становится расшатанным или отслоенным), регургитация.
Чаще встречается в механических клапанах: тромб, отклонение (изменение формы или размера)
Чаще у биологических клапанов: дегенерация - стеноз или регургитация.

Эхокардиографические признаки неисправности искусственного клапана. По возможности результаты следует сравнивать с базовыми значениями.

Анатомические аномалии протеза (по М-режиму и 2-мерной эхокардиографии):
Свободная часть клапана (например, разрыв створки биопротеза)
Свободные швы
Аномальное движение - уменьшенное или чрезмерное движение любой части протеза.
Связанные находки, например кальциноз, тромб, вегетация, абсцесс, увеличенный размер камеры (левого желудочка или предсердия).
Нарушения гемодинамики протеза (по доплеровскому и цветовому потоку):
Наличие препятствия может быть вызвано увеличением скорости потока или уменьшением площади отверстия.
Регургитация - усиление струи или новая струя.

Эндокардит протезов клапанов. Это очень серьезная проблема, которая часто приводит к необходимости хирургической замены клапана, часто после периода лечения внутривенными антибиотиками. Чтобы предотвратить это, необходима профилактика антибиотиками при всех стоматологических процедурах и хирургических вмешательствах. Эндокардит может поражать механические или биологические протезы. Это происходит с частотой 3-5% в год у людей с протезами клапанов.
Следующие данные на эхокардиографии наводят на мысль об эндокардите:

Вегетации (подвижные образования на клапане, движутся в сердечном цикле, но их часто трудно увидеть)
Неполное закрытие клапана из-за воздействия вегетаций на створки клапана
Абсцесс виден как плохо отражающие эхо участки вокруг пришивного кольца
В случае расхождения швов можно увидеть, как швы свободно движутся.
M-режим может отображать вегетации в виде нескольких толстых эхо-линий, наложенных на M-режим протеза, но и M-режим, и 2D-эхокардиография могут быть затруднены из-за реверберации и маскировки. Небольшие вегетации (
Допплерография и цветовой поток могут показать гемодинамические последствия эндокардита - чресклапанную регургитацию (вегетации, влияющие на закрытие створки), парапротезную регургитацию (образование абсцесса на линиях швов) или усиление потока вперед из-за препятствия кровотоку вегетациями. Как уже упоминалось, в этих ситуациях очень полезна чреспищеводная эхокардиография.

Тромб. Чаще встречается в механических клапанах и отвечает за многие случаи неисправности протеза. Это может произойти, если контроль антикоагуляции плохой или при наличии расширенных камерах сердца. Антикоагуляция необходима для всех механических клапанов (стремитесь к международному нормализованному отношению [МНО] 3,5-5,0). Восприимчивость протезов клапанов к тромбозу зависит от их положения (связанного с градиентом давления на клапане). Иногда пациенты жалуются, что больше не слышат щелчки клапана — это может быть признаком тромбоза.
ЭхоКГ может обнаружить тромб с помощью:

Визуализации подвижного образования на клапане - ее бывает сложно отличить от вегетаций или кальцинированных узелков
Уменьшение или отсутствие движения подвижной части клапана (например, шара, диска, створок)
Сопутствующее расширение камер сердца.
Как и в случае с вегетациями, в M-режиме может отображаться несколько темных эхо-линий и / или уменьшенное открытие или закрытие клапана. Допплерография и ЦДК могут указывать на препятствие для открытия клапана (повышенная скорость потока) или препятствие для закрытия (новая чресклапанная регургитация или увеличение степени тяжести существующей регургитации).

Расхождение шовного материала может создать неспособность швов прикрепить клапанное кольцо к окружающим нативным тканям из-за ослабления или разрыва одного или нескольких швов. Это может привести к парапротезная регургитации и / или ненормальному движению клапана (например, можно увидеть раскачивание клапана или свободное движение швов).

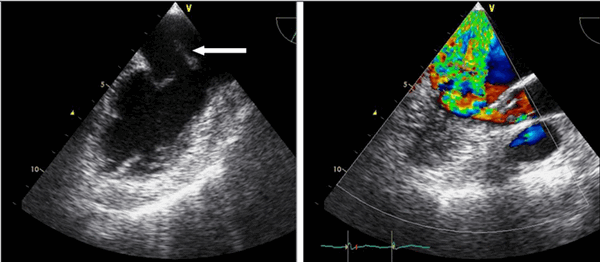

Регургитация на искусственных клапанах при эхокардиографии

Транскалапанная регургитация. Легкая степень часто рассматривается как часть нормальной функции клапана. Она увеличивается из-за любого фактора, вызывающего неполное закрытие протезных клапанов (например, вегетация, тромб, отклонение или дегенерация). Его можно обнаружить с помощью цветного допплеровского картирования или непрерывно-волнового допплера.
Парапротезная регургитация. Это всегда патология и может быть вызвано эндокардитом (абсцессом), расхождением швов или другими причинами. ЦДК покажет струю регургитации через область за пределами швейного кольца.
Износ протеза. Эта патология реже встречается с более новыми механическими клапанами и происходит из-за изменения формы и размера механического клапана из-за эрозий или трещин в корпусе шара или диска или отложения материала в клапане (например, волокнистой ткани или липидов на шаре или металлической поверхности протеза). Шар или диск становятся больше или меньше, вызывая препятствие или неполное закрытие, соответственно. ЭхоКГ может обнаруживать уменьшение движения шара или диска, увеличение скорости потока или чресклапанную регургитацию.
Дегенерация протеза. В большинстве биологических протезов дегенерация происходит в течение нескольких лет. Это приводит к кальцификации и стенозу и / или разрыву створок клапана и регургитации ближе к концу ожидаемого срока службы клапана. ЭхоКГ может показать кальциноз, аномальное движение створок и / или регургитацию.
