Рассмотрены алгоритмы интерпретации электрокардиограммы. Предлагаемые алгоритмы позволяют максимально быстро ответить на первый важный вопрос, встающий перед амбулаторным врачом: «норма — патология», а далее, опираясь на близкий и понятный для практикующе

Algorithms of electrocardiography were considered. The suggested algorithms allow to answer the first, most important question asked by outpatient doctor, as fast as possible: «norm or pathology», and, furthermore, basing on the clinical principle of diagnostics, close and comprehensible for the practicing doctor: «symptom — syndrome — nosology», formulate electrocardiological conclusion.

Электрокардиография (ЭКГ), несмотря на более чем 100-летнюю историю применения в клинической практике, до сих пор остается востребованным методом диагностики сердечно-сосудистой патологии. Еще в начале 20 века Владимир Филиппович Зеленин впервые начал проводить систематические электрокардиографические исследования пациентов в клинике [1]. Особую значимость метод имеет в амбулаторной общеврачебной практике благодаря информативности и доступности. Наличие портативных аппаратов дает возможность многократного применения, в том числе на дому.

Важно, чтобы каждый врач, использующий данный метод, мог быстро и правильно трактовать полученные данные. Сегодня в арсенале врача имеется большое количество доступной литературы по клинической электрокардиографии, которая, как правило, адресована врачам функциональной диагностики 2.

Разработанные нами алгоритмы анализа ЭКГ обобщают и делают данные специальной литературы более доступными для врачей первичного звена здравоохранения. Практическое применение данных алгоритмов на практике, на протяжении многолетнего опыта преподавания врачам общей практики, свидетельствует о рациональности и эффективности представленных приемов анализа электрокардиограмм для освоения основ электрокардиографии и их использования в клинической практике [7].

Основная цель использования данных алгоритмов — облегчить освоение приемов интерпретации электрокардиограмм с помощью упрощенных, но в то же время академичных методов анализа ЭКГ. Предлагаемые алгоритмы позволяют максимально быстро ответить на первый важный вопрос, встающий перед амбулаторным врачом: «норма — патология», а далее, опираясь на близкий и понятный для практикующего врача клинический принцип диагностики «симптом — синдром — нозология», сформулировать электрокардиографическое заключение.

На электрокардиограмме выявляются признаки отклонения от нормы (ЭКГ-симптомы), группирующиеся одним механизмом развития в ЭКГ-синдромы, и при сопоставлении с возрастом, полом, конституцией пациента, клиникой заболевания формулируется электрокардиографическое заключение (ЭКГ-диагноз).

Основой клинического диагноза являются особенности клинической картины заболевания (дебют, факторы риска, клинические симптомы и синдромы, темпы прогрессирования), и электрокардиография играет важную, но вспомогательную роль.

Для интерниста, не владеющего специальными знаниями функциональной диагностики, необходим строгий порядок анализа ЭКГ. Использование алгоритма предполагает строгую последовательность анализа основных элементов электрокардиограммы, который должен включать следующие параметры:

оценка контрольного милливольта (стандартный милливольт = 10 мм);
оценка скорости регистрации ЭКГ (50 мм/сек или 25 мм/сек);
определение основного ритма (синусовый, эктопический);
определение правильности ритма (равенство интервалов R-R; максимальное и минимальное расстояния R-R отличаются друг от друга менее чем на 0,15 сек);
подсчет частоты сердечных сокращений (ЧСС = 60: R-R (сек) или по линейке);
характеристика зубцов, интервалов, сегментов (табл.);
определение вольтажа (достаточный — если хотя бы в одном стандартном или однополюсном отведении амплитуда комплекса QRS > 5 мм и хотя бы в одном из грудных отведений > 8 мм);
определение электрической оси сердца;
электрокардиографическое заключение;
сопоставление данных ЭКГ с:
- возрастом и конституцией пациента;
- физиологическими особенностями (беременность и пр.);
- клинической картиной и давностью заболевания;
- проводимой терапией.
Для каждого элемента ЭКГ необходимо проанализировать определенные параметры, сопоставить их с нормой, выделить отклонения от нормы и сделать заключение.

В табл. перечислены параметры, требующие анализа, и их нормальные характеристики, что позволяет выявить основные отклонения от нормы.

Рис. 1-3 отражают непосредственно алгоритмы ЭКГ-диагностики по принципу «синдром — нозология». Следование алгоритму требует от врача последовательного и тщательного анализа ЭКГ и с большой вероятностью исключает возможность пропустить значимую патологию.

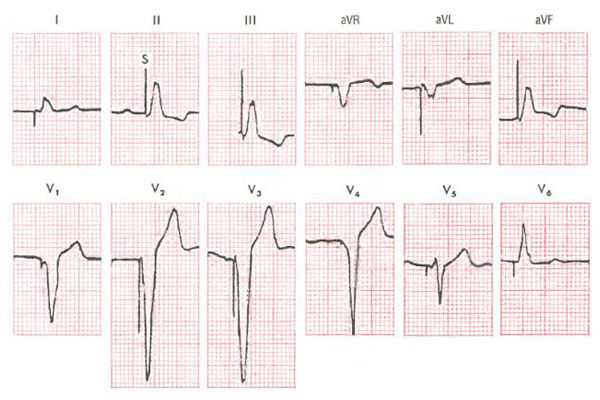

Примеры ЭКГ

Таким образом, предлагаемый анализ параметров элементов ЭКГ по определенному плану, являясь первым шагом, дает направление расшифровке электрокардиограммы с привлечением источников литературы по клинической медицине и функциональной диагностике.

Литература
1. Зеленин В. Ф. Электрокардиограмма, ее значение для физиологии, общей патологии, фармакологии и клиники // Воен.-мед. журн., 1910. Т. 228. С. 677.
2. Орлов В. Н. Руководство по электрокардиографии. М.: Медицина, 1983. 528 с., ил.
3. Сыркин А. Л. ЭКГ для врача общей практики. М.: ОАО «Издательство «Медицина», 2006. 176 с., ил.
4. Эберт Г. Простой анализ ЭКГ: интерпретация, дифференциальный диагноз. М.: «Логосфера», 2010. 279 с.
5. Материалы 13-го Конгресса «Клиническая электрокардиография», 25-26 апреля 2012 г., Калининград.
6. Циммерман Ф. Клиническая электрокардиография. Второе издание. 2016. 424 с. ISBN 978-5-9518-0164-7, 0-07-14302-8
7. Чегаева Т. В. Алгоритмы ЭКГ-диагностики в общеврачебной практике / Под редакцией академика РАН И. Н. Денисова. Москва, 2011.
Т. В. Чегаева, кандидат медицинских наук
Е. О. Самохина, кандидат медицинских наук
Т. Е. Морозова 1 , доктор медицинских наук, профессор

ФГАОУ ВО Первый МГМУ им. И. М. Сеченова МЗ РФ, Москва

Алгоритмы анализа ЭКГ в амбулаторной практике/ Т. В. Чегаева, Е. О. Самохина, Т. Е. Морозова

Для цитирования: Лечащий врач № 2/2018; Номера страниц в выпуске: 20-23
Теги: сердце, электрокардиографическое заключение, диагностика

Электрокардиография с нагрузкой

Электрокардиограмма регистрирует электрическую активность сердца ребенка. Иногда это исследование называют ЭКГ. Диагностическую процедуру используют, чтобы проверить, в норме ли пульс и ритм работы сердца. ЭКГ также помогает врачам определить, есть ли у ребенка определенные проблемы с сердцем, в том числе:
- Сердце больше обычного (увеличение сердца)
- Электролитный дисбаланс
- Перикардит и другие заболевания сердца
- Электрические аномалии, такие как синдром Вольфа-Паркинсона-Уайта или синдром удлиненного интервала QT.
Кроме того, ЭКГ используется для проверки сердца до и после операции на сердце или процедуры катетеризации сердца. Также ЭКГ можно использовать для проверки кардиостимулятора или воздействия некоторых сердечных лекарств.

Как работает ЭКГ?

Кардиограмма — это неинвазивный тест. Врач прикрепит к рукам, ногам и груди ребенка до 13 проводов (электродов) с наклейками. Электроды улавливают крошечные электрические сигналы от сердца и отправляют их на компьютер, который распечатывает информацию на листе бумаги, чтобы врач мог ее интерпретировать.

ЭКГ позволяет врачу «видеть» электрическую активность сердца одновременно с разных точек зрения. Результат выглядит как группа волнистых линий. Каждая из волн на ЭКГ сообщает врачу об электрической активности в разных частях сердца и может помочь диагностировать различные пороки и аномалии сердца. Врач будет использовать ЭКГ для поиска любых нарушений сердечного ритма, которые могут повлиять на вашего ребенка.

У детей, как правило, частота сердечных сокращений в состоянии покоя выше, чем у взрослых — до 180 ударов в минуту у младенца. Частота сердечных сокращений взрослого человека в состоянии покоя обычно составляет от 60 до 100 ударов в минуту.

Что происходит во время ЭКГ?

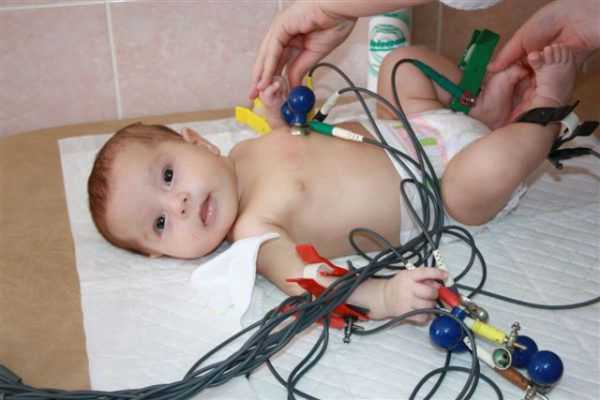

Ребенок ложится на кушетку. Медсестра прикрепит к груди ребенка до 13 электродов с наклейками. Эти электроды будут записывать электрические сигналы от сердца. ЭКГ занимает от 5 до 10 минут. Если ЭКГ делается во время посещения клиники, результаты будут предоставлены во время этого визита.

Что такое ЭКГ с нагрузкой?

Тест с физической нагрузкой, также называемый сердечным стресс-тестом или ЭКГ с нагрузкой, используется для оценки диапазона возможностей сердца у ребенка. Когда ребенок сидит или лежит, сердце не очень сильно работает. Когда ребенок идет быстрым шагом, плывет или бежит, сердцу приходится трудиться больше. Идея теста с физической нагрузкой состоит в том, чтобы объективно оценить, насколько хорошо работает сердце при повышенной активности. Это очень хороший способ оценить здоровье сердца. Сердечное стресс-тестирование работает по принципу демонстрации индуцируемой ишемии по мере увеличения рабочей нагрузки (либо из-за физических упражнений, либо из-за фармакологического стресса). Снижение артериального давления при физической нагрузке — один из наиболее значимых признаков ишемии.

Исследование обычно выполняется, когда сердце вначале работает в покое, а затем — после физической нагрузки. При этом исследовании ребенка просят бежать на беговой дорожке с увеличением ее уклона, или крутить педали на велотренажере, чтобы увеличить частоту сердечных сокращений. Для маленьких детей вместо физической нагрузки может использоваться лекарство добутамин для увеличения частоты сердечных сокращений. Этот тип стресс-теста также можно комбинировать с визуализацией сердца с помощью УЗИ, чтобы физически увидеть, насколько хорошо сердце работает.

Во время исследования за состоянием ребенка внимательно следят, чтобы узнать, какая у него частота пульса и кровяное давление. Также производится запись электрической активности сердца с помощью ЭКГ. Тест на беговой дорожке с физической нагрузкой обычно длится не более 12 минут и не представляет значительного риска, так как он будет проводиться в контролируемых условиях. Исследование будет остановлен задолго до того, как ребенок достигнет уровня нагрузки, при котором сердце будет очень быстро. Ребенку может потребоваться 10-15 минут, прежде он вернется к нормальной жизни, но это всего лишь обычный период отдыха как после любого типа физических упражнений.

Потребуются ли дополнительные исследования после стресс-теста?

Конечно, возможно, потребуются и дополнительные исследования. ЭКГ с нагрузкой часто используется в качестве скринингового теста. Если результат нормальный, то дальнейшие тесты обычно не требуются. Если это не так, ребенку могут потребоваться дополнительные исследования, в зависимости от типа выявленной проблемы. Стресс-ЭКГ и стресс-эхокардиография являются функциональными тестами, они не могут определить процент коронарного стеноза. В то время как стресс-эхокардиография может определить, какая артерия может быть стенозирована, стресс-ЭКГ не указывает, какая коронарная артерия является причиной ишемии. Для выявления проблемного сосуда используется коронарная ангиограмма — один из самых распространенных типов исследований, которое проводится по результатам стресс-теста.

Есть ли противопоказания к исследованию?

Абсолютные противопоказания к кардиологическому стресс-тестированию включают острый инфаркт миокарда (включая наличие новой блокады левой ножки пучка Гиса, нестабильная стенокардия высокого риска, симптоматический тяжелый стеноз аорты, неконтролируемая аритмия, вызывающая симптомы или гемодинамическую нестабильность, нестабильная сердечная недостаточность, острая тромбоэмболия легочной артерии и острое расслоение аорты.

Относительные противопоказания включают стеноз левой коронарной артерии, тяжелую артериальную гипертензию, электролитные нарушения, гипертрофическую обструктивную кардиомиопатию и неконтролируемую аритмию. При наличии относительных противопоказаний исследование может проводиться, если польза от выявления ишемии превышает риск проведения теста.

Расшифровка результатов

Результаты исследования результаты содержат заключение о наличии либо отсутствии признаков нарушения кровоснабжения сердечной мышцы при физической нагрузке, о реакции на нагрузку уровня артериального давления и скорость восстановления исходных показателей после нагрузки. На основании исследования могут даваться рекомендации о допустимом уровне физических нагрузок для Вашего ребенка. В некоторых случаях может потребоваться повторное электрокардиографическое исследование или специальный вид ЭКГ, сопровождаемый другими видами исследований (УЗИ сердца, допплерография сосудов).

Электрокардиография с нагрузкой является специальным видом исследования особенностей работы сердца ребенка при физической нагрузке, которое позволяет выявить скрытые заболевания, точно установить диагноз и провести требуемое лечение с максимальной эффективностью, либо избавиться от тревог и сомнений по поводу состояния здоровья Вашего малыша.

Электрокардиография

Электрокардиография (ЭКГ) - одна из самых простых, быстрых и безопасных диагностических процедур, используемых для оценки состояния сердца малыша, будь то новорожденный или ребенок постарше. ЭКГ измеряет и записывает изменения в электрической активности сердца, которые характеризуют его работу. Данные ЭКГ показывают врачам скорость и регулярность сердечных сокращений, размер и положение камер сердца, количество крови, поступающей в сердечную мышцу, и есть ли какие-либо отклонения в его нормальной работе. С помощью электрокардиографии можно не только выявить уже развившиеся острые или хронические заболевания, но и спрогнозировать их появление, а значит - вовремя начать лечение и предупредить их.

Физические основы электрокардиографического исследования.

Электрокардиограф - это прибор-гальванометр для регистрации разницы электрических потенциалов между двумя участками проекции сердца на поверхность тела ребенка. В процессе работы электрическая активность сердца постоянно и ритмично изменяется. Для каждой стадии сокращения или расслабления сердечной мышцы каждого отдела существует свой уникальный «электрический» почерк, который регистрируется электрокардиографом и выдается в виде характерного графика - кардиограммы на полоске бумаги или экране компьютера. Форма и параметры характерных элементов кардиограммы (основные интервалы, амплитуды, формы и размеры зубцов) несет в себе информацию для врача о нормальной или патологической физиологии работы сердца. Количество волн в минуту на графике показывает частоту сердечных сокращений, расстояния между одинаковыми элементами кардиограммы - сердечный ритм. Формы волн кардиограммы показывают, как формируются электрические импульсы сердца и насколько хорошо отдельные части сердца работают вместе. Характерные изменения формы размера и положения волн на кардиограмме несут в себе информацию о любом повреждении сердца.

Запись электрической активности с поверхности тела производится через небольшие металлические пластинки (электроды), которые помещаются в определенные места на груди, руках и ногах ребенка. Электроды подключаются к кардиографу проводами, через которые идет запись информации. Электрокардиограф записывает электрическую активность сердца, все параметры, которые измеряются, анализируются и распечатываются для врача.

Какие болезни можно выявить с помощью электрокардиографии у детей?

Скрининговая (профилактическая) электрокардиография сердца, проводимая у малышей-грудничков в возрасте 4-5 дней и 3-4 недель жизни, позволяет вовремя выявить электрокардиографические признаки (аритмии, удлинение фазы сокращения желудочков), указывающие на возможное развитие синдрома внезапной смерти (одна из ведущих причин детской смертности на первом году жизни), и вовремя начать профилактическое лечение.
1. ЭКГ позволяет выявить гипертрофию сердца малыша, которая может быть вызвана врожденными дефектами сердца, нарушениями работы сердечных клапанов, повышенным кровяным давлением, недостаточно сильной сократительной функцией сердца или нарушениями проводимости.
2. С помощью электрокардиографии можно определить нарушения электропроводимости тканей сердца, которые могут заставлять сердце ребенка биться слишком быстро, слишком медленно или с неравномерной скоростью (аритмии), вызывать несоответствия ритма сокращений предсердий и желудочков.
3. Электрокардиограмма покажет, насколько хорошо снабжается сердечная мышца кровью, и нет ли нарушений в кровоснабжении отдельных участков, как в покое, так и при физической нагрузке.
4. По ЭКГ можно судить о работе сердечных клапанов и о нарушениях в потоках крови из-за их дисфункций.
5. По результатам ЭКГ можно сделать вывод о дисбалансе в уровне веществ-электролитов в крови ребенка, необходимых для правильного функционирования сердечной мышцы, таких как калий, магний и кальций.
6. Электрокардиография способна выявить признаки воспалительных заболеваний сердца (эндокардит, миокардит, перикардит).
7. По результатам ЭКГ можно судить о наличии кардиомиопатии — аномалии в самой сердечной мышце.
Подготовка ребенка к ЭКГ

Подготовка ребенка к электрокардиографии не требует ограничений в еде и питье: Ваш ребенок может есть и пить, как обычно. Грудничка рекомендуется покормить за несколько минут до исследования, чтобы успокоить его. Для малыша постарше Вы можете взять с собой на исследование его любимую игрушку.

Кожа ребенка должна быть чистой: в день исследования Вы не должны наносить крем, лосьон, порошок или детское масло на кожу Вашего ребенка.

Одежда ребенка должна позволять прикрепить электроды к поверхности груди, запястьям и лодыжкам ребенка. Грудных малышей потребуется запеленать по указанию медсестры, чтобы обеспечить их неподвижность во время исследования.

Как выполняется ЭКГ?

Общее время электрокардиографического исследования занимает от 5 до 10 минут, включая прикрепление и отсоединение электродов. Во время исследования Ваш ребенок будет лежать на специальном пеленальном столе или кушетке. Несколько электродов (небольшие пластиковые пластыри с металлическими пластинками) будут прикреплены к груди вашего ребенка, и по одному электроду будет прикреплено к каждой руке и ноге. Электроды будут подсоединены к электрокардиографу проводами. Во время записи ЭКГ ребенок не будет чувствовать ничего неприятного. Электроды - это всего-лишь высокочувствительные датчики, реагирующие на изменения электрических импульсов сердца. Никакой ток ни в коем случае через тело ребенка проходить или пропускаться не будет.

Важно, чтобы Ваш ребенок во время исследования лежал неподвижно, не разговаривал во время процедуры, для грудных детей важно, чтобы малыш был спокоен и не плакал. Вы, как родитель, можете находиться рядом, поддерживать и успокаивать ребенка во время процедуры.

Как только запись исследования с датчиков будет завершена, врач или медсестра отсоединит провода и удалит электроды с кожи. После процедуры ребенок может вести свой обычный образ жизни без всяких ограничений. Результаты исследований будут проанализированы компьютером электрокардиографа, и далее — врачом, проводившим диагностику, Вашим педиатром или детским кардиологом.

Электрокардиограмму грудничков из-за ее особенностей (на 1-м году жизни ребенка выделяется 12 различных периодов возрастных норм для ЭКГ) обязательно анализирует сам врач, проводивший исследование.

Специальные виды электрокардиографии

В отдельных случаях по назначению педиатра или детского кардиолога могут быть назначены специальные электрокардиографические исследования для детей постарше.

Велоэрогметрия (стресс-тест): когда кардиограмму снимают во время дозированной физической нагрузки (вращение педалей велотренажера). Данное исследование позволяет увидеть, как сердце ребенка реагирует на физическую нагрузку.

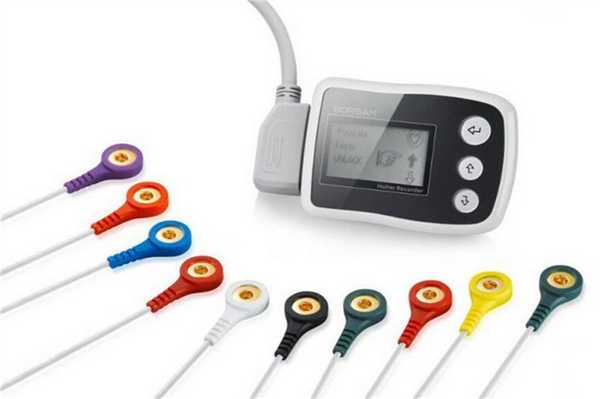

Холтеровское мониторирование: Для углубленного исследования аритмий может потребоваться длительная запись ЭКГ в течение 15-20 минут. Для выявления скрытых нарушений кровоснабжения сердца и ритма его работы в течение длительного времени используется ЭКГ мониторинг по Холтеру. В этом случае на кожу ребенка закрепляются электроды, а на шею или пояс подвешивают маленький компьютер-кардиограф, который постоянно ведет запись ЭКГ.

Результаты ЭКГ доступны практически сразу. При выполнении электрокардиографии на традиционном аппарате с записью результатов на бумаге или при анализе ЭКГ малыша в возрасте до 1 года врачу потребуется некоторое время на расшифровку результатов. При использовании компьютерного электрокардиографа заключение с расчетами всех основных параметров кардиограммы выдается практически мгновенно. Записи ЭКГ в этом случае хранятся в виде компьютерных файлов, которые могут быть просмотрены и распечатаны. В случае анализа кардиограммы малышей до 1 года, если в кардиограмме будут обнаружены отклонения от нормы, может потребоваться помощь врача-кардиолога для расшифровки и интерпретации кардиограммы.

В некоторых случаях может потребоваться повторное электрокардиографическое исследование или специальный вид ЭКГ, сопровождаемый другими видами исследований (УЗИ сердца, допплерография сосудов).

Электрокардиографический мониторинг за состоянием сердца у ребенка

По мере развития ребенка от плода к новорожденному, от младенца к ребенку, подростку и взрослому, рост и развитие организма приводят к серьезным постоянным изменениям размера и положения сердца Вашего ребенка. Наиболее драматические из этих изменений происходят при рождении и в течение первого года жизни. К сожалению, не у всех детишек такие значительные перестройки организма проходят без осложнений. Поэтому врачи рекомендуют регулярный профилактический электрокардиографический мониторинг работы сердца Вашего ребенка. Раннее выявление патологии или предрасположенности к ней позволит выбрать и провести требуемое лечение с максимальной эффективностью, либо убедиться, что ваш ребенок здоров, а его организм развивается без отклонений от нормы.

Помните, что при обнаружении любых отклонений от нормы на ЭКГ рекомендуется дальнейшее дообследование сердечно-сосудистой системы ребёнка. Также, все дети с обнаруженным изменениями на ЭКГ подлежат динамическому наблюдению детским кардиологом.

Электрокардиография является информативным, быстрым и безопасным методом исследования состояния сердца ребенка, которое позволяет точно установить диагноз и провести требуемое лечение с максимальной эффективностью, либо избавиться от тревог и сомнений по поводу состояния здоровья Вашего малыша.

Обязательным компонентом оснащения койки отделения реанимации и интенсивной терапии новорожденных детей является прикроватный полифункциональный кардиомонитор. Несмотря на то, что в неонатальных отделениях используются различные модели кардиомониторов, принцип регистрации ЭКГ во всех моделях является общим. Он базируется на открытии, сделанном более века тому назад г-ном Эйнтховеном. С точки зрения физики, сердце является постоянным генератором электромагнитных волн, которые распространяются через мягкие ткани организма человека к поверхности тела. Прикладывание электродов, связанных с усилителем электромагнитных волн, к различным участкам человеческого тела позволяет регистрировать электромагнитные импульсы, вырабатываемые сердцем в виде так называемой электрокардиограммы (ЭКГ). Знание анатомических особенностей расположения сердца в грудной клетке и строения проводящей системы сердца позволяет интерпретировать ЭКГ с клинической точки зрения.

Сложность интерпретации ЭКГ у новорожденных детей связана как с особенностями кровообращения ребенка в периоде новорожденности, так и с техническими трудностями, вызванными недостаточным качеством фиксации и электропроводности электродов. Последнее, в свою очередь, связано с качеством материалов, из которых изготавливаются электроды.

Фирма «Unomedical» производит большой ассортимент электродов как для кратковременной регистрации, так и непрерывного мониторинга ЭКГ у детей и взрослых. Электрод для кратковременной регистрации ЭКГ сделан на основе пористого полиэтилена. Его преимущества заключаются в следующем: мягкий материал действует как «амортизатор»; он непроницаем для жидкостей. К его недостаткам следует отнести то, что из-за воздухо- и влагонепроницаемости он может приводить к раздражению кожи.

Электрод для длительной регистрации ЭКГ сделан на основе микропористой ткани. Его преимущества: сделан из тонкого, гибкого материала, соответствующего кожи пациента. Воздухопроницаем, что уменьшает возможность раздражения кожи. Подходит как для кратковременного, так и длительного использования. К недостаткам можно отнести повышенные дгезивные свойства клеющего слоя.

Для уменьшения импеданса кожи в электродах «Unomedical» используется два вида геля: влажный (Wet) гель и твердо-водный (Solid/Hydro) гель. Оба типа геля имеют различные характеристики.

Влажный (Wet) гель обеспечивает влажный контакт. Состоит из воды, электролита, бактерицидного агента и наполнителя (агента утолщения). Электролит (калия или натрия хлорид) несет электрический сигнал от сердца через кожу на электрод. Бактерицидный агент предотвращает бактериальный рост в месте контакта кожи с электродом. Наполнитель позволяет подготовить гель в процессе производства.

Вода используется, чтобы растворить все эти компоненты. Преимущества влажного (Wet) геля: может проникнуть через поры кожи и тем самым быстро снизить ее сопротивление (импеданс). Качество сигнала при этом лучше по сравнению с - ЭКГ электодом, содержащим solid/hydro гель. К недостаткам следует отнести: может раздражать чувствительную кожу из-за наличия ионов хлорида; избыток геля необходимо удалять с кожи пациента.

Solid/Hydro - твердый гель, состоящий из воды, соли, бактерицидного агента и агента утолщения. Электролит (калия или натрия хлорид) несет электрический сигнал от сердца через кожу на электрод. Бактерицидный агент предотвращает бактериальный рост в месте контакта с кожей. Синтетический полимер «скрепляет» все компоненты геля после обработки. Вода используется, чтобы растворять эти компоненты. Преимущества Solid/Hydro - геля: является клейким, что способствует более полному прилипанию электрода к коже; молавероятно раздражение кожи, поскольку гель не проникает через кожу; не оставляет следов на коже пациента; мягкий и нежный на ощупь: идеально подходит для регистрации ЭКГ у новорожденных. Вместе с тем он имеет следующие недостатки: не уменьшает импеданс кожи также быстро как влажные гели; не подходит для использования в холодной окружающей среде, в частности, в операционной.

Все электроды, предназначенные для новорожденных, относятся к последнему типу электродов. Дополнительным свойством ЭКГ- электродов, используемых в условиях отделения реанимации и интенсивной терапии новорожденных детей, является их высокая рентгенопроницаемость.

Особенности ЭКГ у детей и подростков

Электрокардиография - это метод, позволяющий зарегистрировать и исследовать электрические поля, образующиеся во время сердечных сокращений. Этот вид инструментального исследования назначают пациентам различных возрастных категорий. ЭКГ ребенку проводят с профилактическими целями и при наличии определенных показаний. Расшифровка ЭКГ у детей более сложная чем у взрослых. Объясняется это возрастными особенностями маленьких пациентов. Для постановки правильного диагноза во время процедуры специалист должен четко придерживаться правил исследования. Это поможет получить необходимые данные для диагностики того или иного заболевания.

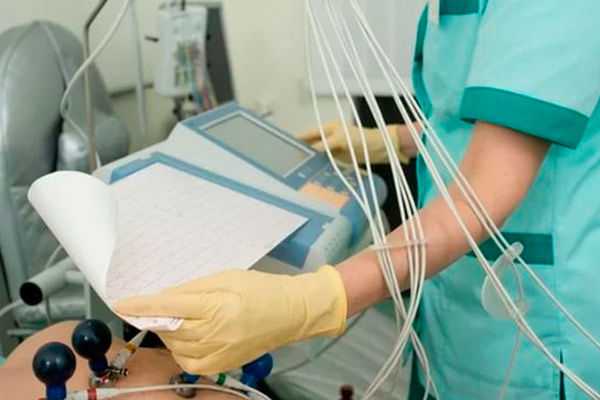

Как проводится ЭКГ

Процедура ЭКГ представляет собой диагностический метод, во время которого к телу пациента крепят специальные датчики. С их помощью регистрируются электрические потенциалы, возникающие во время работы сердца. Импульсы проходят от датчиков в электрокардиограф, который преобразовывает эти сигналы в графическую запись в виде колебаний на специальной бумаге. Полученный результат исследования - это кардиограмма.

Детское ЭКГ чаще используется с целью профилактики врожденных пороков еще в роддоме и в первый год жизни. В более старшем возрасте исследование назначается пациентам при обнаружении у них симптомов, указывающих на возможные проблемы с сердцем.

Во время процедуры малыша раздевают до нижнего белья, укладывают в горизонтальное положение. В этот период допускается нахождение матери с ребенком. Датчики крепят на запястья, ножки и от 5 до 8 отведений на грудной клетке. Вся процедура занимает от 5 до 15 минут.

Какую информацию дает метод

Кроме особенностей сердечных сокращений (частоты, ритма, регулярности), электрокардиография позволяет определить следующие состояния у малыша:
- снижение обмена веществ, нехватку калия, магния, кальция и других компонентов;
- сердечные пороки врожденного и приобретенного характера;
- инфаркт миокарда, миокардит;
- увеличение определенных участков сердечной мышцы;
- снижение проводимости сердца, нарушение ритма;
- стенокардию, эмболию, аритмию;
- нарушения метаболических процессов в миокарде под воздействием заболеваний, внутренних и внешних факторов.
С помощью электрокардиографии удается диагностировать многие патологии сердца у детей и взрослых

К преимуществам ЭКГ относят относительную дешевизну, практичность. Процедура не требует специальной подготовки. Метод не приносит вреда здоровью и негативных последствий даже при многократном использовании.

Важно! Электрокардиография - это вид инструментального исследования, без которого не обходится работа детского и взрослого кардиолога.

В чем особенность проведения ЭКГ у детей

Иногда, прислушавшись к сердцебиению своего малыша, молодые мамы паникуют, обнаружив, что сердце ребенка стучит намного чаще, чем у взрослых. Этого не стоит пугаться, так как работа сердца у маленьких пациентов имеет свои особенности. Для ребенка установленная норма сердечных ударов в минуту - от 130 до 170. У подростков пульс замедляется до 60-80 ударов. Особенности ЭКГ у детей в том, что показатели новорожденного, грудного ребенка и подростка могут отклоняться от нормы. Кардиолог во время расшифровки кардиограммы учитывает особенности больного. Для каждой возрастной группы есть свои допустимые отклонения, которые обязательно берутся во внимание при постановке диагноза.

Проводить ЭКГ детям рекомендуется в медицинских учреждениях с наличием качественного оборудования и высококвалифицированных работников.

Показания к использованию метода

Электрокардиографию детям часто делают перед выпиской из родильного дома. Процедуру проводят в связи с участившимися случаями врожденных сердечных пороков у детей. Медики рекомендуют сделать ЭКГ ребенку, если появились следующие признаки:
- шумы в сердце;
- головокружения, головные боли;
- случаи потери сознания;
- быстрая утомляемость;
- появление болевого синдрома в груди;
- частые инфекционные заболевания;
- развитие отечности конечностей.
Эти симптомы нередко говорят о нарушении работы сердечной мышцы или функционирования других внутренних органов. Для исключения возможных осложнений следует пройти медицинское обследование с помощью ЭКГ и других методов диагностики.

Нужна ли подготовка

Специальной подготовки перед проведением процедуры не требуется. Незадолго до исследования стоит позаботиться о нормальном моральном состоянии малыша. Для этого нужно исключить стрессы и чрезмерные эмоциональные переживания вашего чада.

Перед проведением ЭКГ у ребенка следует объяснить малышу в чем заключается суть процедуры

Чтобы ребенок не испугался у врача, в домашних условиях следует смоделировать предстоящую процедуру, поиграть в доктора, объяснить малышу как пройдет исследование. Можно показать процесс электрокардиографии на видео. Допускается запись ЭКГ у детей, которым не исполнился год, во время сна, но сделать это удается крайне редко.

Важно! Достоверность полученных во время ЭКГ данных будет напрямую зависеть от морального состояния ребенка в период процедуры. Чем спокойнее будет малыш, тем точнее будет информация, полученная при исследовании.

Основные показатели ЭКГ

Расшифровывает кардиограмму исключительно специалист. Основную информацию для постановки диагноза получают с учетом таких составляющих ЭКГ, как зубцы, сегменты и интервалы. При этом оцениваются их наличие или отсутствие, высота, расположение, длительность, последовательность и направление.

К основным понятиям при ЭКГ относят:
- синусовый ритм органа. Так называют ритмичность сокращения сердечной мышцы, осуществляющихся под воздействием синусового узла. Эти данные позволяют дать оценку слаженности сокращения желудочков и предсердий, последовательности этого процесса;
- частоту сердечных сокращений (ЧСС);
- источник возбуждения. У здорового человека нервные импульсы расходятся от синусового узла по всей нервной системе. При некоторых заболеваниях отмечается миграция водителя ритма на другие участки органа, например, на желудочковый, предсердный или атриовентрикулярный узел. Данные отклонения можно диагностировать, исследуя зубец Р;
- сердечную проводимость. При состоянии нормы электрические импульсы распространяются от одного водителя ритма к следующему, не меняя порядок;
- электрическую ось. Данные рассчитываются на основе анализа зубцов Q, R и S в первом, третьем отведениях. Информация позволяет дать оценку функционированию пучка Гиса.
Для оценки состояния различных отделов сердца используются специальные обозначения в виде латинских букв

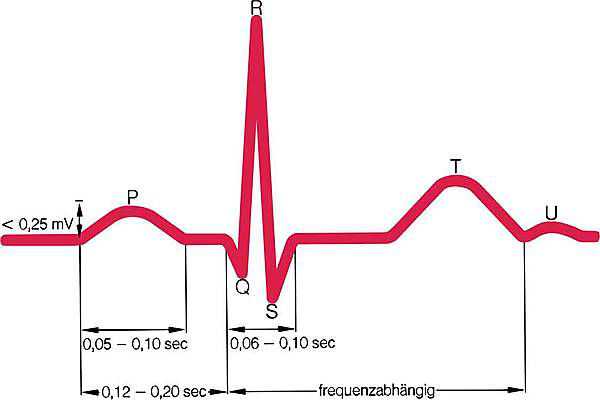

Для постановки диагноза и выявления тех или иных отклонений в работе сердца используют зубцы. На схеме они отображаются большими латинскими буквами:
- T - указывает на процесс расслабления желудочков сердца;
- P - говорит о сокращении и расслаблении предсердий;
- Q, S - свидетельствует о возбуждении перегородки между желудочками органа;
- R - возбуждение самих желудочков.
Интервал PQ определяет время прохождения электрического импульса от предсердий к желудочкам.

Сегменты на кардиограмме следующие:
- ТР - расслабление сердца в интервале между сокращениями;
- ST - пик желудочкового возбуждения;
- QRST - время желудочкового сокращения.
Выше указаны лишь основные показатели, используемые специалистом при постановке диагноза.

Нормальные показатели у детей

После проведения электрокардиографии на отсутствие заболеваний сердца указывают следующие показатели:
- частота сердечных сокращений - дети до 3 лет от 100 до 110 уд/мин, малыши 3-5 лет - 100 уд/мин, 6-8 лет - от 90 до 100 уд/мин, 9-12 лет - 70 - 85 уд/мин;
- сегмент QRS - от 0.06 до 0.1 с;
- зубец Р - не выше 0.1 с;
- РQ - в пределах 0.2 с;
- QТ - не более 0.4 с.
Важно! Показатели электрокардиограммы могут отличаться в зависимости от некоторых особенностей. На это может повлиять время суток, моральное состояние пациента, неправильное наложение электродов и другое.

Опасные заболевания

Исходя из показателей кардиограммы, врач может определить то или иное заболевание у ребенка.

Сбои сердечного ритма

В медицинской практике это состояние называют экстрасистолией. При этом пациент периодически чувствует учащение сердцебиения с его последующим замиранием. Внеочередное сокращение обусловлено нарушением проводимости сердечных импульсов.

У многих детей заболевания сердца диагностируются сразу после рождения с помощью электрокардиографии

При редких случаях приступов аритмии опасности для здоровья нет. Внимание следует обратить на регулярно повторяющиеся сбои сердечного ритма, сопровождающиеся отдышкой, болями и другими негативными симптомами.

Аритмия

При данной патологии возникают изменения периодичности синусового ритма, при этом поступление сердечных импульсов происходит с разной частотой. Аритмия иногда протекает бессимптомно, не требует особого лечения. Только в 30% случаев это состояние способно вызвать серьезные последствия для здоровья. На ЭКГ аритмия проявляется следующими отклонениями:
- расстояние между интервалами RR более 0.16 сек;
- отмечаются смежные интервалы RR;
- между кардиоинтервалами от 0.3 до 0.6 сек;
- разница между последовательными интервалами RR более 62%;
- разница между максимальным и минимальным интервалом RR 780 мс за время записи 5 минут.
Брадикардия

Заболевание относится к видам аритмии, при этом у пациента отмечается снижение частоты сердечных сокращений до показателей 60 уд/мин и ниже. Иногда брадикардия объясняется записью ЭКГ во время сна. У пациентов с частотой сердечных сокращений менее 40 уд/мин отмечаются головокружения, вялость, обмороки, затруднение дыхания и другие неприятные симптомы.

Брадикардия характеризуется определенными нарушениями на ЭКГ

Тахикардия

В отличие от брадикардии, это заболевание сопровождается ускорением частоты сердечного ритма. Временную тахикардию способны вызвать сильные физические нагрузки, психоэмоциональные перегрузки, инфекционные и вирусные заболевания, сопровождающиеся повышением температуры тела. В зависимости от возраста ребенка на тахикардию указывают следующие показатели:

При получении ЭКГ, указывающей на наличие тахикардии, часто проводят повторное исследование для подтверждения диагноза.

Нарушение проводимости сердца

В норме основным отделом сердца, по которому проходят электрические импульсы, возбуждающие предсердия и желудочки, является синусовый узел. При нарушении этого процесса пациент чувствует слабость, у ребенка отмечается снижение двигательной активности, головокружения, вялость, иногда потеря сознания.

Важно! Вышеописанные и другие заболевания сердца требуют немедленного медицинского лечения, так как вызывают серьезные осложнения, порой несовместимые с жизнью.

ЭКГ мониторирование у детей

Для получения подробной информации о функционировании сердечной мышцы в последнее время все чаще делают мониторирование ЭКГ. Диагностика выполняется с помощью специальных приборов, непрерывно записывающих показания ЭКГ. Способ применяется среди взрослых и детей.

ЭКГ мониторирование - распространенный метод диагностики заболеваний сердца у взрослых и детей

К целям мониторирования ЭКГ относят:
- выявление нарушения сердечного ритма у пациентов, входящих в группу риска (при пороках сердца, кардиомиопатиях, легочной гипертензии и других состояниях);
- постановка диагноза при возникновении у ребенка сердечных болей, появлении слабости, низкой двигательной активности, потерях сознания;
- оценка частоты повторов ранее выявленных нарушений работы сердца;
- оценивание эффективности проведенной терапии при заболеваниях.
Электрокардиография у ребенка позволяет выявить многие заболевания сердца. При правильном использовании метода и грамотной интерпретации полученных данных удается поставить диагноз и подобрать необходимое лечение для конкретного пациента.

Читайте также:
