Регистрация ЭКГ. Способы представления ЭКГ

Добавил пользователь Дмитрий К.
Обновлено: 14.12.2024

Электрокардиография - широко распространенный метод оценки состояния сердца путем графической регистрации генерируемых им электрических потенциалов. Эти потенциалы распространяются во всех направлениях и, достигая кожи, воспринимаются электродами, соединенными с усилителем и регистрирующим устройством. При регистрации ЭКГ в покое используют 5 электродов для записи электрической активности в 12 отведениях: 3 стандартных от конечностей (I, II, III), 3 усиленных от конечностей (aVR, aVL, aVF) и 6 грудных (V1-V6).

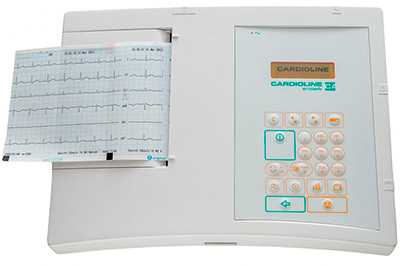

При регистрации ЭКГ с помощью современных электрокардиографов, снабженных компьютером, контактный гель и присасывающий электрод обычно не используются. Электроды напоминают собой маленькие таблетки, которые приклеивают к коже после снятия с них защитной оболочки. Провода отведений, отходящие от электрокардиографа, имеют четкую маркировку и присоединяются к электродам с помощью зажимов-"аллигаторов". ЭКГ высвечивается на экране монитора, так что в случае каких-либо артефактов или неполадок их можно устранить, перед тем как начать записывать на бумаге или передавать на центральный компьютер. Маленькие клеющиеся электроды можно оставить на грудной клетке и конечностях пациента для длительной или многократной регистрации ЭКГ.

Выявить первичные нарушения проводимости, нарушение ритма сердца, гипертрофию миокарда, перикардит, нарушение электролитного баланса, ишемию миокарда и определить локализацию и протяженность инфаркта миокарда.
Проследить динамику инфаркта миокарда.
Оценить эффективность сердечных препаратов (гликозидов, антиаритмических, антигипер-тензивных и сосудорасширяющих).
Оценить функцию электрокардиостимулятора.
Оценить эффективность тромболитической терапии, проследить динамику изменения сегмента ST (депрессия или элевация) и зубца Т.

Подготовка

Следует объяснить пациенту, что исследование позволяет оценить электрическую активность сердца.
Каких-либо ограничений в диете или режиме питания не требуется.
Следует описать пациенту ход исследования и сообщить ему, кто и где будет проводить исследование и сколько примерно оно длится.
Следует предупредить пациента, что к рукам, ногам и груди ему прикрепят электроды и что во время исследования он должен будет лежать неподвижно, расслабившись, и дышать спокойно. Следует заверить пациента, что исследование безболезненно.
Пациент не должен говорить во время регистрации ЭКГ, так как это отрицательно скажется на записи.
Следует уточнить, принимает ли пациент сердечные препараты, и отметить это на бланке направления в ЭКГ-кабинет.

Оборудование

Электрокардиограф, бумажная лента, разовые электроды, смазанные гелем, прибор для бритья, маркировочный карандаш, влажное полотенце, стерильная простыня.

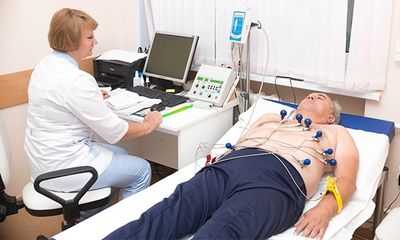

Процедура и последующий уход

Пациента укладывают на спину, а если ему трудно лежать в горизонтальном положении, то в полулежачее положение.
Обнажают грудь пациента, область лодыжек и запястий. Если пациентка - женщина, до наложения грудных электродов ее укрывают простыней.
Включают электрокардиограф и проверяют работу лентопротяжного механизма.

Многоканальная запись ЭКГ

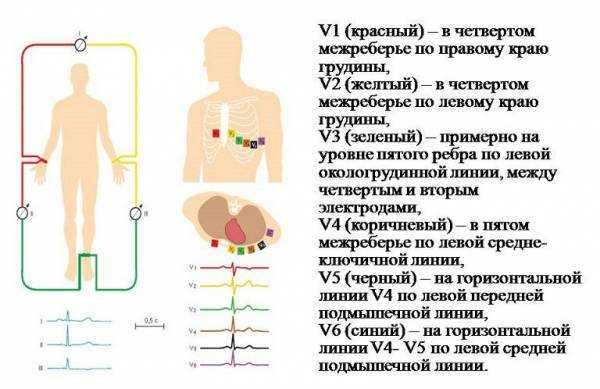

Прикрепляют электроды к внутренней поверхности запястий, над медиальными лодыжками и на грудной клетке. Если используются разовые электроды, то с них удаляют защитную оболочку и приклеивают к коже.
После прикрепления всех электродов их соединяют с проводами отведений.
Если ЭКГ предполагается регистрировать многократно, то для того чтобы ЭКГ можно было сравнивать, места прикрепления электродов на грудной клетке отмечают маркировочным карандашом.
Запускают электрокардиограф и регистрируют дополнительную информацию о пациенте (фамилия, инициалы, номер палаты).
Электрокардиограф записывает ЭКГ одновременно в 12 отведениях. Следует убедиться в том, что все 12 отведений регистрируются на бумажной ленте. Если какое-либо из отведений не записывается, проверяют, как прикреплен электрод и как он соединен с электрокардиографом.
Следует отрегулировать записывающее устройство таким образом, чтобы вершины зубцов ЭКГ располагались в пределах размеченной части бумажной ленты.
После завершения регистрации электроды удаляют и пациента укрывают одеялом.

Одноканальная запись ЭКГ

Разовые или стандартные электроды укрепляют на внутренней поверхности запястий и над медиальными лодыжками и соединяют их с проводами отведений, отходящих от электрокардиографа.
Устанавливают необходимую скорость движения бумажной ленты (обычно 25 мм/с) и калибруют прибор, подбирая нормальную чувствительность. После прогона бумаги в каждом отведении прибор перекалибровывают, приводя результаты к стандарту.
Поворачивают ручку переключателя отведений на I, отмечают на бумажной ленте "I" (в некоторых моделях электрокардиографов прибор делает это автоматически), регистрируют ЭКГ в течение 3-6 с и переводят прибор в режим ожидания. Аналогичным образом регистрируют ЭКГ в отведениях II, III, aVR, aVL и aVF.
Находят места, где будут прикреплять грудной электрод (если предполагается многократная запись ЭКГ, то места наложения электрода обозначают маркировочным карандашом для получения сопоставимых результатов).
Провод грудного отведения соединяют в электродом-присоской; на места, к которым будут прикреплять электрод, наносят контактный гель. Электрод-присоску прикрепляют в позицию Vj. На бумаге, как было описано выше, обозначают соответствующее грудное отведение.
Поворачивают ручку переключателя отведений в позицию V и записывают ЭКГ в отведении Vj в течение 3-6 с. Переводят прибор в режим ожидания. Перекладывают электрод-присоску и записывают ЭКГ последовательно в отведениях V2~V6. После регистрации в отведении V6 ЭКГ записывают в течение 6 с в отведении II для проверки ритма. Проверяют качество полученных ЭКГ; если в каких-то отведениях запись оказалась нечеткой, ее повторяют.
Электрокардиограф выключают, открепляют электроды и удаляют остатки геля полотенцем.

При обоих видах записи ЭКГ

Меры предосторожности

Электрокардиограф и все находящиеся рядом электрические приборы должны быть заземлены во избежание наводок.
Следует проверять, правильно ли соединены провода отведений к электродам.
Следует убедиться, плотно ли прилегают электроды к коже. Изношенные и оголенные провода отведений следует заменять новыми.
Необходимо следить, чтобы пациент лежал неподвижно и не разговаривал, так как это может ухудшить качество записи.
Если пациенту имплантирован электрокардиостимулятор, ЭКГ можно регистрировать как с помощью магнита, так и без него. На бумажной ленте следует указать наличие у пациента электрокардиостимулятора и использовался ли магнит. Многие электрокардиостимуляторы функционируют при уменьшении ЧСС ниже определенного предела; магнит позволяет добиться регулярных разрядов электрокардиостимулятора и проверить таким образом его функцию.

Нормальная картина

Наиболее удобной для изучения ритма сердца и выявления его нарушений является ЭКГ в отведении П. В этом отведении амплитуда нормального зубца Р не превышает 2,5 мм (0,25 мВ), а длительность - 0,12 с. Интервал PR, который включает в себя зубец Р и сегмент PR, имеет длительность 0,12-0,2 с при ЧСС более 60 уд/мин. Интервал QT меняется в зависимости от ЧСС и длится 0,4-0,52 с при ЧСС более 60 в минуту. Вольтаж зубца R в отведениях Vj-Vg не превышает 27 мм. Длительность комплекса QRS составляет 0,06-0,1 с. По форме сегмента ST судят об ишемии миокарда (см. ЭКГ в норме).

Отклонение от нормы

По изменениям на ЭКГ можно диагностировать инфаркт миокарда, гипертрофию правого и левого желудочков, аритмии, блокаду правой и левой ножек пучка Гиса и другие нарушения проводимости, ишемию миокарда, перикардит, нарушение электролитного баланса (в частности, гипокалиемию), а также судить о действии сердечных препаратов. Иногда изменения на ЭКГ появляются лишь при стенокардии или во время физической нагрузки (см. Патологические изменения ЭКГ).

Факторы, влияющие на результат исследования

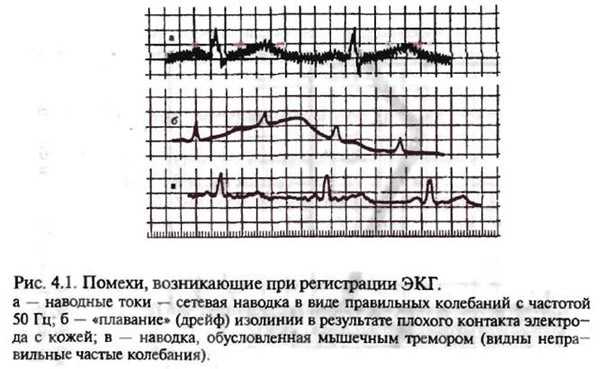

Искажение ЭКГ наблюдается при неправильном прикреплении электродов, двигательном беспокойстве пациента и мышечной дрожи во время записи, регистрации ЭКГ после тяжелой физической нагрузки или приема некоторых препаратов.
Нарушение функции электрокардиографа, неплотное прилегание пластин электродов к коже, например при обильном потении, наводки от других электрических аппаратов также искажают ЭКГ.

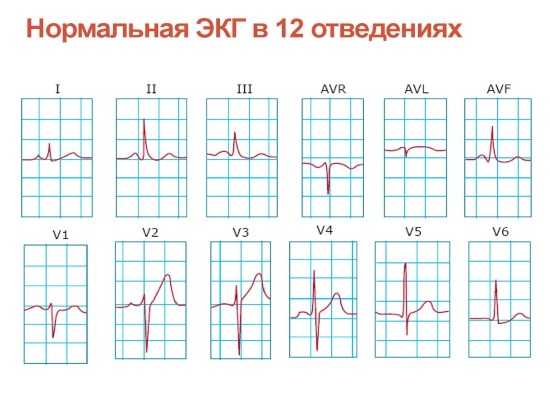

ЭКГ в норме

Патологические изменения ЭКГ

Желудочковые экстрасистолы (ЖЭ) обусловлены наличием эктопического очага электрической активности в желудочковой стенке. Они бывают моно- (происходят из одного эктопического очага) и политопными (происходят из нескольких эктопических очагов). Пример монотопной экстрасистолии показан ниже на ЭКГ, записанной в отведении V1 При ЖЭ зубец Р отсутствует, а комплекс QRS деформирован и обычно отклонен от изолинии в направлении, противоположном нормальному комплексу QRS. Зубец Т также отклонен в противоположном нормальному комплексу QRS направлении. После ЖЭ обычно следует компенсаторная пауза. Причинами ЖЭ бывают нарушения электролитного баланса (например, гипокалиемия), инфаркт миокарда, реперфузия поврежденного или ишемизированного миокарда, гипоксия и токсическое действие препаратов (сердечные гликозиды, блокаторы b-адренорецепторов).

АВ блокада I степени - наиболее частый вид нарушения проводимости; наблюдается как у пациентов со здоровым сердцем, так и у пациентов с различными заболеваниями сердца. Она характерна для пожилых людей с хроническими дегенеративными изменениями в проводящей системе сердца, а также наблюдается у пациентов, получающих сердечные гликозиды или антиаритмические препараты, такие как прокаинамид или хинидин. У детей АВ блокада I степени может быть первым проявлением острой ревматической лихорадки. На представленной ниже ЭКГ (отведение V1) интервал между зубцом Р и комплексом QRS (интервал PR) превышает по длительности 0,2 с.

Гипокалиемия (снижение уровня калия в сыворотке крови) - частое нарушение электролитного баланса, которое отрицательно сказывается на электрической активности миокарда. Нерезко выраженная гипокалиемия вызывает лишь мышечную слабость, повышенную утомляемость и может вызвать повышенную возбудимость предсердий или желудочков. При тяжелой гипокалиемии отмечаются выраженная мышечная слабость, параличи, предсердная тахикардия с блокадой различной степени, усугубление желудочковой экстрасистолии вплоть до развития желудочковой тахикардии и фибрилляции. Ранним признаком гипокалиемии, как видно на ЭКГ в отведении Vi; являются высокие зубцы U, удлинение интервала QU и уплощение или инверсия зубцов Т. Обычно уплощение и инверсия зубцов Т наблюдаются при выраженной гипокалиемии.

При инфаркте миокарда появляются характерные изменения сразу в нескольких отведениях, что позволяет врачу точно определить локализацию и протяженность пораженного очага.

"Что такое электрокардиография" и другие статьи из раздела Электрофизические методы исследования

ЭКГ: описание, норма и признаки патологий

Электрокардиография - это метод фиксации и изучения электрических полей, появляющихся в процессе работы сердца. Эти электрические поля дают точное представление о том как функционирует сердечно-сосудистая система. ЭКГ - это недорогой и эффективный метод диагностики в кардиологии.

Принцип ЭКГ

Работа аппарата ЭКГ заключается в том, что датчики, размещенные на теле пациента фиксируют вектор и силу электрического заряда, который создает сердце в процессе работы. Изменения вектора электрического заряда записывается на бумажной ленте в виде графика. Анализ этого графика позволяют сделать вывод о правильности работы сердца и возможных заболеваниях.

трех стандартных отведениях;
в 12 отведениях.

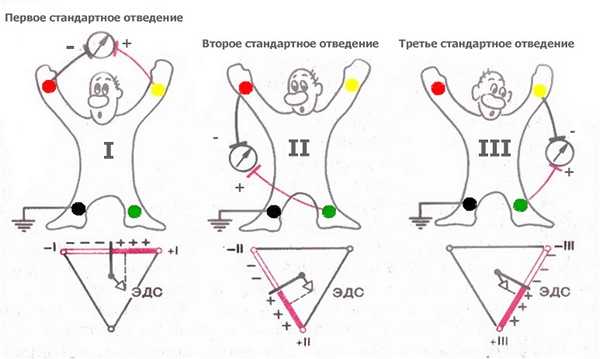

Определяется разность потенциалов между:

левой рукой и правой рукой - это показатель работы передней стенки сердца;
между левой ногой и правой рукой - это суммарное отражение 1 и 3 отведений;
между левой ногой и левой рукой - это показатель работы задней стенки сердца.

Эти отведения образуют равносторонний треугольник Эйнтховена, вершины которого расположены на электродах, размещенных на конечностях. В середине треугольника находится электрический центр сердца. Электрод на правой не используется для отведений, а предназначен для заземления.

Линия, соединяющая два электрода одного отведения, называется осью отведения. Когда вектор электрического заряда сердца находится в отрицательной части оси отведения, то записывается отрицательное отклонение - зубцы Q, S, если вектор находится в положительной части оси отведения, то записывается положительное отклонение - зубцы P, R, T.

Помимо 3 стандартных отведений определяется разность потенциалов между:

между левой ногой и объединенными руками (aVF) - это показатель работы задне-нижней сердечной стенки;
между левой рукой и объединенными левой ногой и правой рукой (aVL) - это показатель работы левой передне-боковой стенки;
между правой рукой и объединенными левой ногой и левой рукой (aVR) - это показатель работы правой боковой стенки.

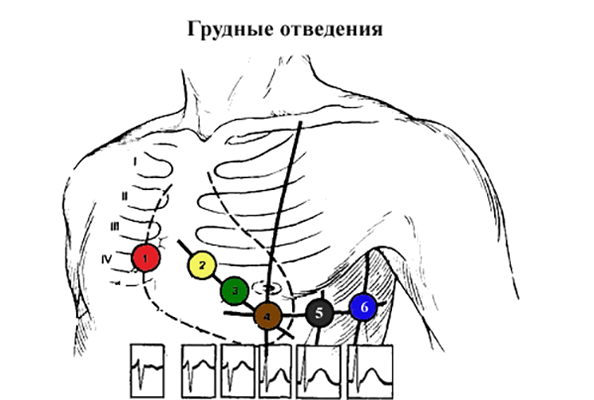

Кроме этого используются шесть однополюсных грудных отведений, когда 6 электродов устанавливаются непосредственно на грудную клетку:

V1 и V2 - это показатель работы правого желудочка;
VЗ - это показатель работы межжелудочковой перегородки;
V4 - это показатель работы верхушки;
V5 - это показатель работы левого желудочка и передне-боковой стенки;
V6 - это показатель работы боковой стенки левого желудочка.

Что показывает ЭКГ

частоту сердечных сокращений;
ритм сердечных сокращений;
положение электрической оси сердца;
размеры и расположение сердца;
состояние сердца.

При наличии патологий электрокардиография может выявить:

аритмию;
блокаду;
инфаркт миокарда;
ишемические изменения;
дистрофические процессы;
электролитные нарушения;
синдром Вольфа-Паркинсона-Уайта;
гипертрофию желудочков;
другие патологические процессы в сердце.

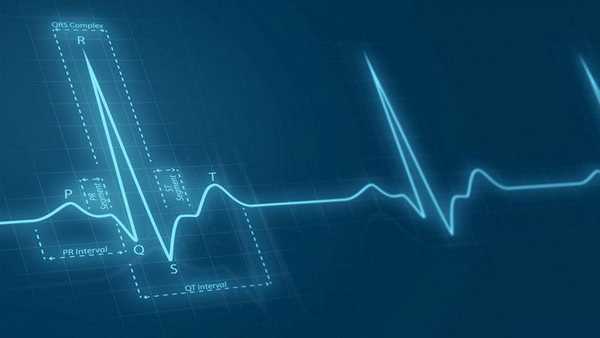

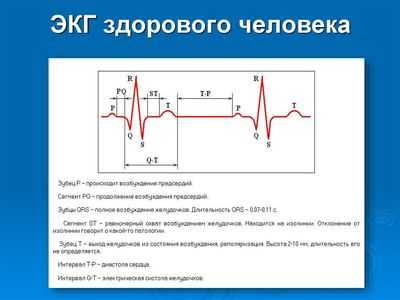

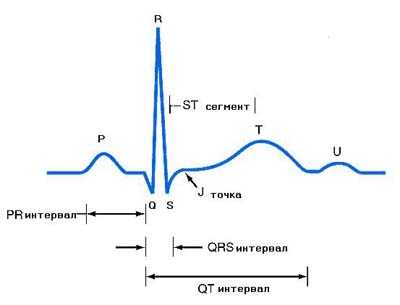

Нормальная ЭКГ

На нормальной электрокардиограмме последовательно отображаются:

нулевая линия;
маленький зубец Р - в норме продолжительностью 0,7 - 0,12 секунд и амплитудой 0,5 - 2,5 мм;
небольшой ровный сегмент PQ;
отрицательный зубец Q (может отсутствовать) - в норме продолжительностью 0,03 секунд и амплитудой 0,3 - 0,5 мм;
высокий положительный зубец R, в норме амплитудой 10-19 мм, и отрицательный зубец S, в норме амплитудой 0,2-0,5 мм;
ровный сегмент ST;
округлый положительный зубец Т - в норме продолжительностью 0,12-0,28 секунд и амплитудой не более четверти зубца R;
очень низкий округлый положительный зубец U.

Норма интервалов составляет:

P-Q - продолжительность 0,2 - 0,8 секунд;
P-R - продолжительность 0,18 - 0,2 секунд;
QRST - продолжительность 0,38 - 0,55 секунд;
QRS - продолжительность 0,06 - 0,1 секунд;
S-T - продолжительность 0,35 - 0,44 секунд.

Частота сердечных сокращений рассчитывается как:

ЧСС = 60/(расстояние между зубцами R * K).
K - коэффициент, зависящий от того с какой скоростью снята электрокардиограмма: при скорости 25 мм/c коэффициент - 0,04, а при 50 мм/c коэффициент равен 0,08.

Нормой считается 50-90 ударов в минуту.

Например, если расстояние R составило 20 мм, а кардиограмма снята при скорости 25 мм/c:

ЧСС = 60/(20*0,04) = 75 ударов в минуту (в норме).

Сердечный ритм оценивается по степени ритмичности кардиограммы. В норме она должны быть повторяющейся с возможными отклонениями до 10%. Для оценки отклонений сравниваются расстояние между зубцами R-R.

При этом сердечный ритм в норме имеет синусовую природу, на что указывает зубец P, который положителен в 1 и 2 отведении и отрицателен в отведении aVR.

В основном такие показатель говорят о том, что сердце здорово. Но стоит помнить, что расшифровку ЭКГ должен делать врач, только он может поставить правильный диагноз, поэтому не стоит расшифровывать электрокардиограмму самостоятельно.

Патологии в ЭКГ

Электрокардиограмма отличная от нормальной может указывать на различные заболевания и нарушения в работе сердца.

Среди заболеваний могут быть:

аритмия;
гипертрофия предсердий;
блокада;
ишемическая болезнь;
перикардит;
миокардит;
тромбоэмболия;
гипокалиемия;
тахикардия;
нарушения ритма сердца;
инфаркт миокарда.

Аритмия

Аритмия характеризуется тем, что среди нормальных сокращений сердца есть и сокращения с отклонениями от нормы, сердце бьется реже или чаще, чем нужно, размер зубцов кардиограммы не одинаковый в каждом сердцебиении.

Такие особенности ЭКГ могут говорить об аритмии.

Аритмия может быть опасна и приводить к тромбоэмболии, сердечной недостаточности и даже остановке сердца при отсутствии своевременного лечения и помощи.

Гипертрофия предсердий

При гипертрофии левого предсердия на ЭКГ зубец P в 1 и 2 отведении является двугорбым, а в V1 отрицательным и продолжительными.

Гипертрофия миокарда предсердий — это увеличение толщины миокардиальной стенки сердца, в условиях хронической перегрузки работы сердца объемом и давлением. Гипертрофия может привести к аритмии сердца.

Блокада

При блокаде ножек пучка Гиса на ЭКГ наблюдается уширением интервала QRS, а при полной блокаде сегмент ST и зубец Т становятся отрицательными.

Блокада - это замедление проведения электрического сигнала по проводящей системе сердца. Приводит к замедление частоты сердечных сокращений до менее 50 ударов в минуту.

Ишемическая болезнь

При ишемической болезни сердца на ЭКГ сегмент ST слегка опущен, а зубец T имеет неглубокое отрицательное значение.

Ишемическая болезнь представляет собой стеноз коронарных артерий в результате атеросклероза. В результате закупорки артерии может развиться инфаркт миокарда.

Перикардит

При перикардите на ЭКГ наблюдается незначительный подъем сегмента ST от восходящего колена зубца S, обращенный вогнутостью вниз, а зубец Т - положительный. При хроническом перикардите сегмент ST не приподнятый, а зубец Т - отрицательный и острый.

Перикардит - это воспалительное поражение серозной оболочки сердца, проявляющееся в появлении жидкости в области перекарда и фиброзам, что приводит к затруднению работы сердца.

При своевременной диагностике и лечении пациент полностью выздоравливает.

Миокардит

При миокардите на ЭКГ чаще наблюдается депрессия сегмента ST и отрицательный зубец Т. Но не всегда, бывают и другие особенности ЭКГ, которые указывают на миокардит, такие как изменение продолжительности интервала PQ, признаки, указывающие на блокады левой или правой ножки ПГ и нарушение ритма сердца.

Миокардит - это поражение мышечной оболочки сердца в результате воспалительных процессов. Приводит к сердечной недостаточности, одышке, нарушению ритма сердца, дискомфорт, боли в области сердца и другие симптомы.

При обнаружении миокардита положена госпитализация и лечение.

Тромбоэмболия

При тромбоэмболии легочных артерий на ЭКГ сегмент RS - Т смещен вверх и наблюдается отрицательный зубец T в отведениях V1-V4.

Тромбоэмболия представляет собой закупорку сосуда тромбом и нарушение кровотока.

При обнаружении тромбоэмболии необходима срочная госпитализация и лечение.

Гипокалиемия

При гипокалиемии на ЭКГ при начальной форме заболевания наблюдается большая волна U, а при тяжелой форме - депрессия сегмента ST и глубокий отрицательный зубец Т.

Гипокалиемия - сниженная концентрация ионов калия в крови. Может вызывать утомляемость, слабость, нарушение дыхания, кишечную непроходимость и другие нарушения.

Лечение направлено на восполнения уровня калия в организме.

Тахикардия

Тахикардия характеризуется увеличением частоты сердечных сокращений выше 90 ударов в минуту в покое. При тахикардии на ЭКГ может наблюдаться увеличенный сегмент QRS.

Тахикардия это симптом, который указывает на наличие ряда заболеваний чаще эндокринной и нервной систем.

При выявлении тахикардии требуется дальнейшая диагностика для выявления причины и ее устранения.

Инфаркт миокарда

При инфаркте миокарда на ЭКГ в одном случае может наблюдаться как отсутствие подъема сегмента ST и зубца Q, так и подъем и деформация сегмента ST, большой зубец Q и остроконечный отрицательный зубец T.

Инфаркт миокарда - острое, угрожающее жизни заболевания при котором нужна быстрая госпитализация и оперативное лечение.

Инфаркт миокарда возникает из-за тромбоза коронарной артерии, в результате чего возникает закупорка артерии, частичное или полное прекращение кровоснабжения и начало процесса отмирания тканей.

Как проходит диагностика ЭКГ

Процедура электрокардиографии происходит безболезненно и быстро:

Пациент заходит в диагностический кабинет ЭКГ.
Снимает одежду по пояс и закатывает штаны, оголяя голени ног.
Врач смазывает датчики гелем и прикрепляет к телу пациента, фиксируя их.
Доктор просит пациента принять нужное положение тела на кушетке, стоя или на велоэргометре.
Диагност включает аппарат ЭКГ и начинает записывать диаграмму.
Врач снимает датчики с тела пациента, просит протереть тело салфетками от геля и одется.
Доктор анализирует электрокардиограмму, ставит диагноз, дает рекомендации и дальнейшие указания.

При суточном холтеровском мониторировании врач размещает датчики на теле пациента, которые подключены к небольшому портативному устройству, собирающими данные электрокардиографии непрерывно в течение суток. Датчики и устройство ЭКГ прячутся под одежду и пациент носит их 24 часа. Затем возвращается к врачу, снимает устройство и датчики. Доктор анализирует ЭКГ, делает выводы и ставит диагноз пациенту.

Методы ЭКГ

Расшифровка ЭКГ

Расшифровкой электрокардиограммы занимается врач, только он может выявить заболевания, поставить правильный диагноз и дать дальнейшие направления. Человеку без медицинского образования заниматься расшифровкой ЭКГ не следует.

При расшифровке электрокардиограммы диагност обращает внимание на продолжительность, амплитуду, форму, частоту, повторяемость и прочие параметры следующих элементов кардиограммы:

зубец Р;
сегмент PQ;
зубец Q;
зубец R;
зубец S;
сегмент ST;
зубец Т.

Когда нужно делать ЭКГ

Электрокардиографию следует делать в следующих случаях:

Направления терапевта или другого врача;
В профилактических целях 1 раз в год после 40 лет;
Боли в грудной клетке или под лопаткой;
Затрудненное дыхание;
Отек конечностей и лица;
Отдышка в состояния покоя;
Повышенное артериальное давление;
Хронические заболевания опорно-двигательного аппарата.

Стоимость ЭКГ в нашей клинике

Мы оказываем следующие услуги в области кардиологии и ЭКГ диагностики:

Прием кардиолога первичный - 1500 рублей;
Прием кардиолога повторный - 1400 рублей;
ЭКГ с расшифровкой - 500 рублей;
ЭКГ без расшифровки - 250 рублей;
Расшифровка ЭКГ, сделанной в другой клинике - 300 рублей;
Суточное мониторирование ЭКГ по Холтеру - 2200 рублей;
Комплексное суточное мониторирование АД + ЭКГ по Холтеру - 3500 рублей;
Велоэргометрия (нагрузочные пробы) - 1800 рублей;
Программа "здоровое сердце" - 6500 рублей;
Суточное мониторирование АД - 1700 рублей;
Тропаниновый тест - 400 рублей.

Основы электрокардиографии: принципы и методы регистрации ЭКГ

Патологии сердечно-сосудистой системы в большинстве случаев являются причинами инвалидности и летальных исходов. Неутешительные диагнозы поставлены в настоящее время уже 15 миллионам пациентов, при этом это число постоянно растет. Нет ничего удивительного в том, что электрокардиография становится одним из самых актуальных и обязательных методов диагностики и профилактики различных заболеваний сердца.

Необходимо дать определение данному направлению современной кардиологии. Электрокардиография является самым эффективным диагностическим методом, позволяющим врачу получать наиболее полную информацию о работе сердца пациента и возможных нарушениях.

Какие методы регистрации ЭКГ применяются сегодня?

Существует несколько вариантов регистрации ЭКГ:

Традиционный метод регистрации используется в больницах для постоянного отслеживания состояния лежачего больного. Таким образом, кардиограмма может записываться в течение длительного периода времени.

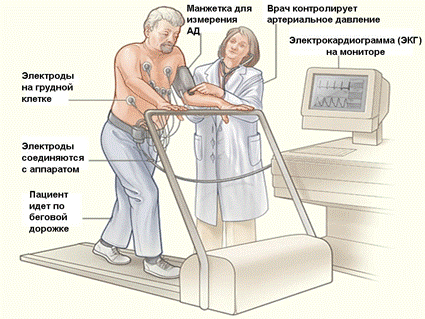

Нагрузочная проба - еще один эффективный метод регистрации. Он подразумевает два основных этапа: регистрацию ЭКГ в состоянии покоя, когда пациент не двигается, а также регистрацию при физических нагрузках. Метод актуален при подозрении врача на развитие ишемической болезни и некоторые другие возможные патологии.

Метод с применением кардиосаундера нужен для долгих исследований. С данной целью используется небольшое устройство, передающее сигналы посредством коммуникационных линий и беспроводных технологий в аналитический центр.

В чем суть электрокардиографии?

Во время электрокардиографии посредством аппарата ЭКГ фиксируются электрические импульсы, создаваемые в процессе сократительной деятельности сердечной мышцы.

В процессе регистрации ЭКГ также применяются специальные электроды, которые, согласно особой схеме, прикрепляются к различным участкам тела. Благодаря электродам информация о поступающих сигналах фиксируется на мониторе.

Среди преимуществ электрокардиографии эксперты выделяют не только высокую информативность метода, но и его безопасность для пациента и врача, отсутствие необходимости в предварительной подготовке, а также отсутствие побочных эффектов и каких-либо рисков для здоровья. Исключением может стать случай, когда у пациента наблюдаются судороги.

Информация отображается на мониторе в форме особого графика, напоминающего внешним видом кривую горизонтальную линию с зубцами.

Большое значение для диагностики имеют типы зубцов, интервалы между ними и ряд других условных обозначений на графике. Электрокардиографию обычно проводит специально обученная медсестра, но результаты исследования расшифровывает врач.

Какие проблемы могут возникнуть при регистрации ЭКГ?

Сложность регистрации ЭКГ связана с возможными шумами и помехами, создаваемыми телефонными линиями или электрической проводкой, имеющейся в помещении, где проводится диагностика.

Причина обычно связана с электрическими полями, которые окружают токоведущие проводники. Помехи могут возникнуть даже в том случае, если аппарат ЭКГ выключен. Дело в том, что даже в такой ситуации электрокардиограф - источник наводки. Возникающие шумы могут распространяться через эквивалентную емкость на пациента и электрокардиограф, что может влиять на качество его работы и диагностику в целом.

Для исключения подобных ситуаций необходимо создание идеальных изолированных условий: электрокардиография должна проводиться далеко от источников электрических и магнитных излучений.

Современные аппараты ЭКГ

Современный электрокардиограф - это многофункциональный прибор компактных размеров. Больше не нужно выделять специальное место для его хранения, так как аппарат легко перемещается и транспортируется.

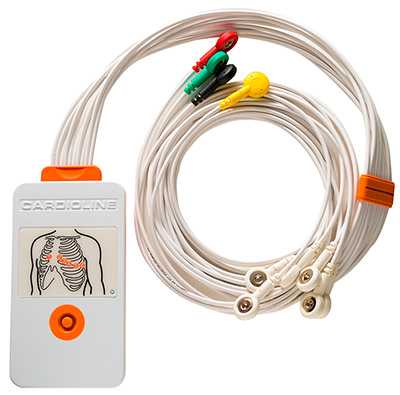

Портативные электрокардиографы набирают популярность и известны не только небольшими размерами, но и сравнительно легким весом. Немаловажно отметить, что параметры не влияют на производительность и качество работы.

Правильная техника снятия ЭКГ

Метод электрокардиографии, предполагающий регистрацию электрических полей сердца и выведение графика на дисплее или бумаге, на протяжении многих лет считается самым эффективным способом диагностики заболеваний сердца и нарушений его работы.

Благодаря электрокардиограмме, специальному графическому изображению, врач может оценить качество работы сердца и своевременно определить возможные патологии и отклонения от нормы.

Для проведения процедуры применяется электрокардиограф, представляющий собой аппарат с регистрирующим устройством и усилителем биопотенциала сердца.

Медсестра будет допущена к работе с аппаратом ЭКГ лишь в том случае, если пройдет специальное обучение. Техника снятия электрокардиограммы требует от специалиста не только знаний и опыта, но и понимания определенных условных обозначений графического изображения.

Процедура выполняется в помещении, оснащенном специальным оборудованием, а также возле постели пациента или при работе за пределами стационара в экстренных случаях.

В кабинете, где проводится регистрация ЭКГ, обязательно соблюдаются условия: он должен располагаться далеко от источников электрических помех, кушетка должна быть покрыта одеялом с металлической заземленной сеткой.

Зачем проводится электрокардиография?

Электрокардиография является одним из обязательных пунктов любой плановой диспансеризации. Всем пациентам, даже при отсутствии жалоб и симптомов, необходимо периодически проходить диагностику, так как это позволяет своевременно обнаруживать возможные проблемы со здоровьем и сразу же приступать к лечению.

Пациентам с сердечно-сосудистыми заболеваниями электрокардиографию нужно проводить чаще для контроля работы сердца и самочувствия, а также оценки качества терапии.

Метод применяется регулярно, если у пациента имеются проблемы с давлением, ожирением, непостоянством ритма сердца.

Параметры

Список параметров, определяемых посредством электрокардиографии:

Нарушения калиевого баланса.
Нарушения магниевого баланса.
Ритм сердечных сокращений.
Зоны некроза.
Возможные нарушения кровоснабжения миокарда.
Утолщение стенок сердца.

Подготовка к электрокардиографии

Специалист должен сохранить необходимые персональные данные пациента с указанием даты и времени регистрации ЭКГ, а также номер истории болезни.
Подготовка предполагает правильное расположение пациента во время процедуры и подключение электродов. Пациенту следует лечь на кушетку. В редких случаях при определенных заболеваниях или травмах допустимо положение сидя.
После того, как пациент примет нужное положение, медсестра очистит те участки кожи, где будут зафиксированы электроды. Для этого она использует специальное средство для обезжиривания.
Каждый электрод обрабатывается раствором хлорида натрия. На них наносится особый гель в целях улучшения проводимости.

Что подразумевается под отведениями?

Схемы, регистрирующие различие показателей, принято называть «отведениями». Во время электрокардиографии на графическом изображении специалист отслеживает работу сердца в разных отведениях. Принято рассматривать стандартные отведения, усиленные и грудные отведения.

Стандартные отведения:

I стандартное отведение - различие потенциалов на правой и левой руке.
II стандартное отведение - различие потенциалов на левой и правой ноге.
III стандартное отведение - различие потенциалов на левой руке и левой ноге.

Усиленные отведения:

AVL (левая рука).
AVF (левая нога).
AVR (права рука).

Грудные отведения - 6 отведений V1, V2, V3, V4, V5, V6.

Правильная фиксация электродов

При проведении электрокардиографии используются электроды для фиксации на нижних и верхних конечностях, а также электроды для грудной клетки. От качества расположения электродов на теле пациента зависит качество восприятия электрических импульсов. Поэтому алгоритм действий должен быть максимально строгим.

Электроды для стандартных отведений имеют особые цвета:

Права рука - красный электрод.
Левая рука - желтый электрод.
Правая нога - черный электрод.
Левая нога - зеленый электрод.

После фиксации электродов на конечностях, проводится наложение электродов на определенные области грудной клетки пациента:

Электрод V1 - область на уровне четвертого межреберного промежутка с правой стороны от грудины.
Электрод V2 - область на уровне четвертого межреберного промежутка с левой стороны от грудины.
Электрод V4 фиксируется раньше, чем V3. Электрод V4 должен быть прикреплен в области пятого межреберного промежутка с левой стороны, при этом учитывается среднеключичная линия.
Электрод V3 - область между электродами V2 и V4.
Электрод V5 - область пятого межреберного промежутка, при этом учитывается передняя подмышечная линия.
Электрод V6 - область на уровне пятого межреберья (по центру подмышечной линии).

При регистрации стандартных отведений расположение электродов должно быть следующим:

Первое стандартное отведение: правая рука (-), левая рука (+).
Второе стандартное отведение: правая рука (-), левая нога (+).
Третье стандартное отведение: левая нога (+), левая рука (-).

Пациент должен находиться в состоянии покоя. Специалист просит его не нервничать и не двигаться. Затем осуществляется запись ЭКГ в I, II и III отведениях, после этого запись в усиленных и грудных отведениях. При этом в каждом отведении регистрируется от 4 сердечных циклов.

Как интерпретировать ЭКГ?

Одна из целей электрокардиографии - получение электрокардиограммы, особого графического изображения с ломаной кривой и острыми пиками. Пики (или зубцы) находятся на графике над горизонтальной линией.

Они обозначают глубину и частоту изменений ритма. При расшифровке результатов регистрации ЭКГ большое значение имеют промежутки между этими зубцами. Они обозначаются в электрокардиограмме буквенными сочетаниями: «TP», «QRST», «TP».

Восстановительная фаза между сокращениями мышцы на графике обозначается «Т». Возбуждение предсердий и деполяризация - буквой «Р», восстановительный цикл желудочков - буквой «U», возбуждение желудочков обозначается буквами «S», «Q», «R».

Кардиограмма здорового пациента

Специалист ориентируется на установленные нормы и сравнивает их с показателями полученной кардиограммы. Если состояние здоровья пациента хорошее, кардиограмма должна отобразить следующие параметры:

ЭКГ (электрокардиография): что это такое, ЭКГ в норме, расшифровка обследования

Из статьи вы узнаете особенности электрокардиограмма сердца, что показывает процедура ЭКГ, как подготовиться к обследованию, расшифровка данных, ЭКГ в норме и при патологиях.

ЭКГ: принцип метода

Электрокардиограмма (ЭКГ) - современный метод исследования биопотенциалов сердца, его электрической активности в данный период времени с графической регистрацией данных о разности потенциалов на специальной термочувствительной бумажной ленте. Регистрирует данные - прибор электрокардиограф. Интерпретация результатов дает возможность оценить сохранность структуры миокарда, то есть диагностировать множество самых разных патологий.

Принцип метода ЭКГ основан на том, что в сердце регулярно генерируются электроимпульсы, которые стимулируют сокращения миокарда. Такие электроразряды возникают спонтанно в синусовом узле около правого предсердия и проходят через весь миокард, потенцируя последовательно систолу и диастолу.

Электроимпульсы проходят через все ткани организма, но лучше всего улавливаются на области грудной клетки, верхних и нижних конечностях. Это и лежит в основе отведений ЭКГ: по электроду фиксируют на руках и ногах, по передней поверхности грудной клетки и ее левой половине. Таким образом улавливаются все направления распространения электроразрядов сердечной мышцы.

Стандартные сердечные отведения получили название первого (I), второго (II), третьего (III). Аналогом первого является AVL, третьего - AVF, зеркальное отображение всех отведений - AVR. Грудные отведения: V1 - V6. Каждое отведение регистрирует импульс, когда он проходит через определенный участок сердечной мышцы, поэтому в итоге можно собрать информацию о расположении сердца в грудной клетке (электрическая ось), структуре и кровотоке миокарда (толщина), регулярности генерации импульсов и отсутствии или наличии препятствий на их пути.

Из чего состоит ЭКГ?

Если бы сердце во всех отделах имело одинаковую структуру, то скорость нервных импульсов была бы одинаковой, а графически это соответствовало бы всего одному зубцу при сокращении миокарда. Между сокращениями ЭКГ - это в любом случае ровная линия (изолиния). Но все отделы сердца человека имеют разную структуру: размеры, толщину, перегородки, поэтому импульс проходит по ним с разной скоростью, а на ЭКГ фиксируются зубцы, которые соответствуют определенному отделу сердца. Из этих зубцов и состоит электрокардиограмма.

Распространяется импульс по миокарду последовательно: из синусового узла - в близлежащее правое предсердие, почти одновременно - в левое. Это зубец Р, смотрящий вверх. Затем - через атриовентрикулярный узел в желудочки, что фиксируется интервалом Р - Q или горизонтальной линией между одноименными зубцами, а само возбуждение желудочков на ЭКГ видно в виде самого высокого зубца R (из-за толщины миокарда здесь), обращенного вверх. Перед ним может быть маленький зубец Q, смотрящий вниз. Это весь цикл сокращения. Систола для восстановления потенциала сердца - это зубец S, который смотрит вниз, что означает полное отсутствие возбудимости. После него идет маленький зубец Т, обращенный вверх, которому предшествует горизонтальный сегмент S-T. Они говорят о полном восстановлении миокарда.

Чтение ЭКГ позволяет: оценить сохранность электрических свойств миокарда, выявить аритмии, блокады, инфаркт, гипертрофию камер сердца, нарушения электролитного баланса.

Показания к проведению

На практике ЭКГ - самое распространенное и обязательное (входит в клинический минимум обследования каждого человека, который обращается за медицинской помощью) инструментальное исследование, которое назначают при:

гипертонии;
одышке любого генеза;
загрудинном дискомфорте;
предобмороках и обмороках;
аритмиях, особенно - без видимых причин;
ревматоидных и ревматических заболеваниях;
анемиях;
постинсультном и постинфарктном наблюдении;
в любых экстренных случаях (острые состояния);
реабилитации послеоперационных пациентов;
подготовке к операции, родам, сложным медицинским манипуляциям.

Противопоказания

ЭКГ абсолютно безопасна и не имеет противопоказаний - электрокардиограф улавливает только сердечные импульсы, инертен к другим органам и тканям, поэтому электрокардиограмму можно снимать даже беременным женщинам и новорожденным. Но есть и ограничения к использованию электрокардиографа, это так называемая стресс-ЭКГ или электрокардиография с физической нагрузкой, которую не рекомендуется назначать при:

тяжелой гипертонии 3 степени;
нарушениях коронарного кровотока;
остром тромбофлебите;
ОИМ;
гипертрофии сердца;
сахарном диабете;
любых инфекциях.

Подготовка и ход процедуры

Никакой специальной предподготовки для проведения ЭКГ не нужно. Если исследование плановое, а пациент имеет густой волосяной покров на груди, его нужно сбрить, поскольку необходимо плотное прилегание электрода к поверхности кожи.

Снимает ЭКГ медсестра. Процедура поэтапная: пациент оголяет торс до пояса, ложится на кушетку с прямыми ногами и руками, кожа груди и конечностей смазывается гелем-проводником, в нужных точках закрепляются присоски- электроды (красный - правая рука, желтый - левая, зеленый - левая нога, черный - правая, и 6 электродов на грудной клетке), включается электрокардиограф, на выходе - графическое изображение работы сердца. Иногда пациента просят задержать дыхание.

Расшифровка

Чтение ЭКГ состоит в измерении размеров зубцов и линий с оценкой их формы, направленности. На диагностической ленте отдельно фиксируется каждое отведение.

Сначала измеряют зубец R в том отведении, где он максимальный по высоте (как правило - это второе стандартное отведение). При этом замеры делают между тремя зубцами, идущими друг за другом: интервал R-R-R. Затем определяют средний показатель: делят количество миллиметров на 2. Так подсчитывают число сокращений миокарда за минуту.

Каждая большая клеточка на бумаге - 5 мм (одна секунда), маленькая внутри нее - 1мм (0,02 секунды). Регулярность ЧСС оценивают по тому, одинаковые или разные зубцы R. Так последовательно поступают с каждым зубцом и интервалом. Имеет значение размер самой фотобумаги: 50 мм/сек или 25 мм/сек. На это нужно обращать внимание при подсчетах.

ЭКГ в норме и при патологии

Расшифровка ЭКГ всегда коррелируется нормой. Отведение AVR для оценки результатов не используется. В норме - это зеркальное отражение стандарта. Первое отведение (I) аналог AVL, третье (III) - AVF, поэтому на ЭКГ они почти идентичны.

Предсердный зубец (Р)

Смотрит вверх в форме дуги около 2 мм, 0,07 - 0,12 секунд, предшествует зубцу R (может не определяться в III, V1 и AVL- отведениях), демонстрирует возбуждение миокарда предсердий

Длительность 0,06 - 0,1 секунд, направлены зубцы вверх, после каждого зубца S идет зубец Т, есть промежуток горизонтальной линии, визуализирует деполяризацию желудочков

Стоимость

Во всех государственных медицинских организациях ЭКГ делают бесплатно по полису ОМС во всех модификациях, с нагрузкой и без. Частные клиники Москвы выполняют процедуру в среднем за 900 рублей, в Петербурге - за 700, в Казани - за 300 рублей.

Читайте также:
