Рентгенограмма, КТ при измененениях корней зубов

Добавил пользователь Евгений Кузнецов
Обновлено: 14.12.2024

Апикальный периодонтит - это воспалительный процесс, возникающий в области корня зуба. Причиной возникновения апикального периодонтита является инфекция системы корневых каналов, сам процесс обычно приводит к разрушению периапикальной кости вокруг корня.

Апикальный периодонтит является распространенным заболеванием, распространенность которого увеличивается с возрастом. Эпидемиологические исследования выявили распространенность в виде 7% зубов и 70% людей с апикальный периодонтитом. В то время как предварительный диагноз острого апикального периодонтита может быть с уверенностью диагностирован по клинической картине, диагноз хронического апикального периодонтита обычно зависит от рентгенологических признаков.

Целью эндодонтического лечения является предотвращение или, в некоторых случаях, лечение апикального периодонтита. Будь то витальные методы лечения пульпы, эндодонтическое лечение или перелечивание, или хирургическое эндодонтическое лечение, для диагностики, ведения и, в конечном итоге, оценки результатов лечения требуются рентгенограммы.

Двумя основными рентгенологическими методами визуализации апикального периодонтита являются периапикальные рентгенограммы и конусно-лучевая компьютерная томография.

Периапикальные рентгенограммы в настоящее время являются основным инструментом для рентгенографической оценки периапикальных тканей. Это быстрый и простой метод, позволяющий относительно легко интерпретировать данные. Кроме того, он характеризуется и высоким разрешением. Ограничениями периапикальной рентгенографии являются наложение соседних анатомических структур, двухмерный характер изображения и геометрическое искажение (Рисунок 1). Эти факторы приводят к менее чем идеальной чувствительности.

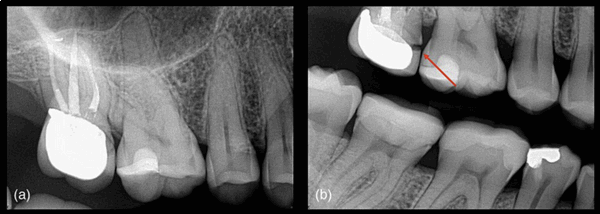

Рисунок 1 Геометрические искажения. (а) Периапикальная рентгенограмма пролеченного первого верхнего правого моляра не выявляет ничего неблагоприятного, (b) однако, при изменении угла рентгенограммы выявляется нарушение краевого прилегания (красная стрелка).

Доза облучения, полученная при КЛКТ с небольшим полем зрения высокого разрешения, выше, чем при обычной рентгенографии. Тем не менее, постоянные улучшения в программном и аппаратном обеспечении КЛКТ приводят к постепенному снижению радиологического воздействия. КЛКТ обеспечивает более точную интерпретацию зубочелюстной анатомии, чем периапикальные рентгенограммы. Однако ее стоимость значительно выше, чем у обычных рентгенограмм. Более того, использование сканера и интерпретация полученных данных требуют специальной подготовки.

Вероятно, что КЛКТ станет неотъемлемой частью радиологической оценки и лечения апикального периодонтита в ближайшем будущем. Это отражено в недавно опубликованном заявлении Европейского общества эндодонтологии и совместном заявлении Американской ассоциации эндодонтистов и Американской академии и челюстно-лицевой радиологии и радиологии полости рта. Опираясь на эти данные, целесообразно будет в этой статьк описать, как периапикальные рентгенологические снимки, так и данные КЛКТ при апикальном периодонтите.

Применение КЛКТ в эндодонтии привело к неуклонному росту исследований и публикаций по интерпретации апикального периодонтита на снимках.

В этой статье мы опишем рентгенологические признаки здоровых периапикальных тканей и их вид при патологии, во время диагностики и при последующем лечении. Также будут обсуждены дифференциальная диагностика, возможные ошибки и другие альтернативные методы ви

Компьютерная томография зубов

Компьютерная томография зубов (КТ) - это относительно новый для стоматологии метод рентгенологического обследования зубов, челюстей и мягких тканей лица, который позволяет получить трехмерный 3D снимок зубов пациента. Трехмерный снимок на экране компьютера возникает в результате объединения большого количества послойных двухмерных снимков в единое целое, что становится возможным благодаря сложному программному обеспечению.

Этот метод обычно значительно информативней традиционной двухмерной плоской рентгенографии зубов, но это относится только к снимкам с высоким разрешением. Аппараты компьютерной томографии стоят очень дорого, клиники стараются эксплуатировать их до последнего, и поэтому очень часто приходится видеть и малоинформативные снимки с небольшим разрешением.

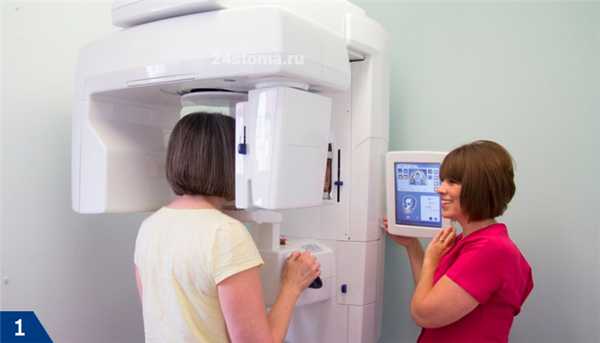

Пример аппарата КТ для стоматологии -



К традиционной двухмерной рентгенографии относят -

Если снимок КТ сделан в хорошем разрешении, то в сравнении с двухмерными традиционными рентгеновскими снимками - трехмерная цифровая компьютерная томография безусловно позволяет во много раз повысить качество диагностики, снизить риск постановки неправильного диагноза. Все это обеспечивается более высоким разрешением таких снимков, а также возможностью послойно исследовать объект на экране компьютера.

Показания к проведению КТ зубов и челюстей -

  • диагностика при лечении корневых каналов,
  • поиск трещин и перфораций корня зуба,
  • планирование имплантации зубов,
  • по направлению ортодонта,
  • диагностика воспаления пазух,
  • диагностика заболеваний височно-нижнечелюстного сустава,
  • диагностика опухолей костей и мягких тканей лица.

Типы аппаратов для проведения КТ -

Это очень важный момент! Существует несколько видов аппаратов для проведения КТ зубов и челюстей. Очень важно знать - на каком именно аппарате вам будут делать КТ, т.к. некоторые из них обладают слишком высокой лучевой нагрузкой, а другие просто не смогут дать качественного изображения (в зависимости от того - снимаете ли вы костную ткань или мягкие ткани лица).

  • Пошаговая компьютерная томография зубов -
    это один из первых типов томографов, которые появились очень давно. Его отличает низкое разрешение изображения, низкая четкость структур костной ткани. Кроме того, лучевая нагрузка за 1 полное обследование челюстно-лицевой области будет составлять 1500 мкЗв (это в 1,5 раза превышает безопасную дозу в 1000 мкЗв в год).
  • Мульти-спиральная компьютерная томография (МСКТ) -
    на спиральном томографе лучевая нагрузка намного меньше - около 300-400 мкЗв, но все-равно она достаточно опасна. Как и у пошаговых томографов здесь присутствует низкое разрешение изображения, низкая четкость структур костной ткани. Но при этом спиральные томографы лучше всего подходят для проведения исследования мягких тканей лица (слюнных желез, мышц, лимфоузлов).

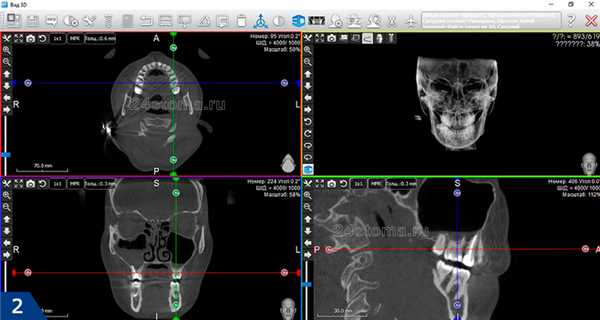

Важно : для просмотра получаемых трехмерных снимков используются специальные программы, совместимые с персональным компьютером. Такие программы содержат набор инструментов для обработки изображения в 2D- и 3D-форматах. Системы компьютерной томографии даже одного типа будут отличаться друг от друга как минимум по удобству программного обеспечения, что в конечном итоге определяет возможности врача для анализа изображения.

Таким образом, эффективность даже суперсовременной конуснолучевой компьютерной томографии может быть разной, и зависеть от возможностей программного обеспечения (отличающимся у разных производителей КЛКТ). Поэтому важен не только выбор типа КТ, но и конкретного производителя.

Компьютерная томография зубов: видео

Какие аппараты для КТ зубов будут лучшими -

Эта статья написана практикующим стоматологом, специализирующимся на хирургии и имплантации зубов. Нам не хочется, чтобы нас обвиняли в рекламе конкретного производителя, но многолетний опыт проб и ошибок позволяет нам сделать однозначный выбор в пользу «SIRONA Galileos», а на второе место мы бы поставили аппарат «PICASSO».

Важно : если вы делаете снимок для имплантации, то обязательно снимок должен быть сделан с разметкой в области отсутствующих зубов (запомните эту фразу)! Без разметки ваш снимок будет малоинформативен и практически бесполезен, поэтому об этом вы должны договариваться еще до проведения КТ. Не менее важно, чтобы в идеале разметка была сделана не рентген-лаборантом (это подразумевает среднее мед.образование), а именно врачом-рентгенологом.

В этом случае можно быть уверенным, что разметка будет сделана правильно, и во время операции ни врача, ни пациента не будут ждать неприятные сюрпризы. Если вы живете в Москве, то такие правильные снимки с разметкой мы отправляем пациентов делать в один из медицинских центров Москвы (к конкретному врачу-рентгенологу, с которым мы давно сотрудничаем), либо в сеть центров рентгенодиагностики «Picasso».

Компьютерная томография челюсти: цена в Москве

Стоимость КТ зубов в Москве прежде всего будет зависеть от размера исследуемой области, типа используемого аппарата, а также от того - необходимо ли вам распечатывать снимок на пленке (это будет дороже) или достаточно записи снимка на CD-диск. На КТ зубов цена, указанная ниже, уже включает запись снимка на CD, а также письменный анализ снимка врачом-рентгенологом.

Конусно-лучевая компьютерная томография зубов: цена

  • КТ области 6*6 см (3 зуба) - 1700 руб.
  • КТ области 6*10 см (1 челюсть с одной стороны) - 2900 руб.
  • КТ области 7.5*10.0 см (2 челюсти с одной стороны) - 3700 руб.
  • КТ области 7,5*14,5 см (обе челюсти) - 4200 руб.
  • КТ придаточных пазух носа - 3900 руб.
  • КТ 13.00*14.5 см (обе челюсти, придаточные пазухи носа, ВНЧС) - 4500 руб.
  • КТ обоих височно-нижнечелюстных суставов - 6000 рублей (а вот если такой снимок будет сделан не с помощью конусно-лучевой томографии, а при помощи более дешевого линейного томографа, то его цена будет около 1500 рублей).

Как проводится КТ зубов -

Процедура может проводиться стоя или лежа, что будет зависеть от типа используемого аппарата для компьютерной томографии. Рентгенолог поставит вас таким образом, чтобы лучи аппарата точно фокусировались на исследуемой области лица. Вам будет предложено не двигаться пока источник и детектор рентгеновского излучения вращаются вокруг вас. Обычно это может занять от 20 до 40 секунд - для полного обследования всех зубов и челюстей, и менее 10 секунд - когда необходимо изучить только небольшую область челюсти или несколько зубов.

Во время конусно-лучевой компьютерной томографии вокруг головы пациента будет вращаться источник излучения и его детектор. Источник и детектор рентгеновского излучения монтируются на противоположных сторонах и вращаются в унисон. Только за один оборот вокруг головы детектор может генерировать от 150 до 200 двумерных (двухмерных) изображений с высоким разрешением, которые затем комбинируются программным обеспечением в трехмерное 3D-изображение.

Как мне подготовиться к процедуре?

Исследование КТ для челюстно-лицевой области не требует специальной подготовки. Перед процедурой вас могут попросить снять все предметы, которые могут помешать работе аппарата: металлические предметы, ювелирные изделия, очки, шпильки для волос, слуховые аппараты. При наличии во рту съемных зубных протезов с металлическими элементами - их также будет необходимо снять.

Также нужно предупредить врача рентгенолога о наличии в полости рта несъемных металлокерамических и цельнометаллических коронок. Это необходимо, чтобы рентгенолог поменял настройки аппарата для уменьшения величины искажения изображений в результате присутствия металлических изделий во время исследования. Женщины также должны всегда сообщать, если есть малейшая вероятность того, что они беременны.

Важно : перед началом исследования рентгенолог должен обязательно надеть на вас просвинцованный фартук, который закрывает грудную клетку. Кроме того, важным моментом является то, что исследование должен проводить именно рентгенолог, а не обычная медсестра, которая выполняет его роль. Поэтому немаловажно спросить - имеет ли специалист удостоверение о повышении квалификации по специальности «Рентгенология в стоматологии», а также попросить предъявить его копию.

К сожалению, очень в России часто можно встретить ситуацию, когда в стоматологических клиниках (в том числе государственных) снимки делают обычные медсестры, без специальной подготовки. Это безусловно грозит увеличением лучевой нагрузки на пациента, некачественными снимками, которые раз за разом приходится переделывать. Надеемся, что статья: 3Д снимок зубов цена отзывы - оказалась Вам полезной!

Источники:

1. Стоматологическое образование автора статьи,
2.
National Library of Medicine (USA),
3. «Лучевая диагностика в стоматологической имплантологии (Серова Н.),
4. « Конусно-лучевая томография в дентальной имплантологии (Нечаева Н. ).

Рентген зубов в стоматологии

Рентген зубов - это традиционный способ определения качества пломбирования корневых каналов, а также диагностики воспаления у верхушки корня зуба (при апикальном периодонтите). Рентгенография зубов человека в стоматологии чаще всего проводится при помощи прицельных рентгеновских снимков. Прицельный снимок зуба получил такое название потому, что он имеет небольшие размеры и показывает состояние лишь нескольких зубов и костной ткани вокруг них (рис.1-2).

Современные прицельные рентгеновские снимки дают очень низкую дозу рентгеновского излучения (по сравнению с тем, что было еще 15-20 лет назад). Это связано как с появлением сверхчувствительных фотопленок, требующих значительно меньшей дозы излучения, а во-вторых - с появлением специальных внутриротовых датчиков, которые фиксируют снимок в цифровом виде и выводят его на экране компьютера. Такие цифровые снимки требуют рентгеновского излучения еще в несколько раз меньше - даже по сравнению с современными пленками.

Прицельная и панорамная рентгенография в стоматологии -

Однако прицельные снимки не подходят для планирования исправления прикуса, оценки состояния костной ткани перед имплантацией, для планирования установки будущих имплантов. Они не очень удобны для планирования лечения и протезирования большого количества зубов, часто не позволяют обнаружить перфорации и трещины корня зуба. Прицельных снимков зубов может быть недостаточно и в случаях, когда необходимо найти проблемы с пломбированием корневых каналов, чтобы иметь возможность качественно перелечить зубы.

Поэтому очень часто стоматологи направляют пациентов на более сложные варианты рентгенологического обследования зубов и костной ткани челюстей -

    (КТ), (рис.3),
  • телерентгенограмму (при исправлении прикуса).

В этой статье мы подробно остановимся на плюсах и минусах прицельных снимков зубов, и на что нужно обращать внимание, если вам нужно сделать рентген зуба (для собственной безопасности). Подробные обзоры по остальным указанным методам рентгенографии в стоматологии - читайте по ссылкам выше.

Прицельный снимок зуба -

Прицельный снимок зуба может быть зафиксирован либо на фотопленке, либо при помощи специального внутриротового датчика, который регистрирует рентгеновское излучение и передает изображение на экран компьютера (такой аппарат называется радиовизиографом или просто визиографом - рис.5). В обоих случаях в качестве источника излучения используется рентгеновский аппарат (рис.4), т.е. отличие заключается только в способе фиксации изображения - либо на рентгеновской пленке, либо с помощью цифрового датчика.

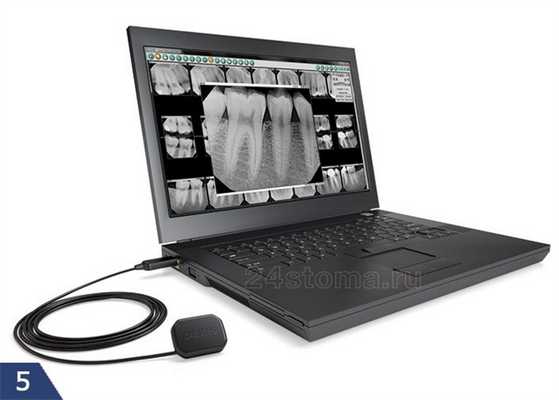

Проведение снимка при помощи визиографа -


Цифровые и пленочные снимки: плюсы и минусы

Прицельный рентген зубов с использованием пленки был когда-то единственным вариантом обследования в клиниках. Нужно сказать, что пленочные снимки обладают рядом недостатков, которые значительно снизили их применение. Они требуют дорогих расходных материалов (пленку, реактивы), время на проявку снимков, существуют сложности с хранением снимков, со временем они выцветают, теряются. Существует также различия и в безопасности для пациента.

Даже современные рентгеновские пленки требуют в 4-8 раз большую дозу облучения по сравнению с цифровыми датчиками регистрации рентгеновского излучения. Например, доза облучения пациента за 1 пленочный снимок равна - 10-15 мкЗв (микрозивертов), а при снимке на визиографе - в среднем 1-3 мкЗв (эта доза соответствует фоновому природному излучению, получаемому каждым человеком за 1 день).

Время облучения пациента при использовании пленочного рентгена составляет 0,5-1,2 секунды, а с помощью цифрового датчика визиографа - 0,05-0,3 секунды. Именно благодаря снижению необходимого времени облучения при использовании радиовизиографа - значительно снижается и доза облучения. Таким образом, за один день лечения у стоматолога можно сделать не более 3 пленочных снимков и смело 5-6 цифровых снимков. И как вы увидите это ниже - использование визиографа в ряде случаев даже позволяет сделать рентген зуба при беременности, но с соблюдением всех правил безопасности и по неотложным показаниям.

Как делают снимок зуба на визиографе: видео

Важно : старайтесь всегда делать цифровые снимки и заранее ставьте в известность, что вы хотите, чтобы вам сохранили их на флэшку. Во-первых - тогда снимки будут у вас всегда под рукой, и вы всегда сможете показать их другому врачу. Во-вторых - сделанные для контроля после лечения снимки будут вашей гарантией того, что если вам провели некачественно лечение, то вы всегда сможете это доказать (клиника уже не сможет потерять ваши снимки и переписать мед.карту).

В-третьих - если цифровой снимок распечатывается на принтере, то качество изображения уже будет зависеть не только от качества цифрового снимка, а от разрешения принтера (в редкой клинике стоят принтеры, которые печатают в высоком разрешении). Поэтому снимок в цифровом формате будет иметь лучшее качество, чем снимок, распечатанный на бумаге.

Рентген зуба - цена на 2022 год

Стоимость одного цифрового рентгеновского снимка в Москве составит в разных клиниках в среднем от 250-до 350 рублей. Кроме того, такая цена может действовать только для диагностического первичного снимка, а все остальные снимки, сделанные уже на этапе лечения, могут стоить дешевле (около 150 рублей за 1 снимок). Поэтому стоит внимательно знакомиться с прейскурантом клиники.

Также нужно отметить, что существует большое количество клиник, в которых стоимость лечения зуба указывается по принципу «все включено». Соответственно, в стоимость лечения вашего зуба уже будет входить необходимое количество рентгеновских снимков (обычно 2-4 снимка), за которые вы уже не будете сверху ничего доплачивать.

На что еще нужно обратить внимание -
в прейскуранте некоторых клиник может быть написано, что указанная на сайте клиники стоимость прицельного рентгеновского снимка - применяется только в том случае, если вы являетесь пациентом этой клиники. Поэтому, если снимок делается для предоставления в другую клинику, то его стоимость может быть выше на 100 рублей).

Кроме того, если вам нужна распечатка цифрового снимка, то в некоторых клиниках за это с вас могут еще попросить около 50 рублей. Тоже самое касается и описания рентгеновского снимка: если вы хотите получить письменное описание снимка, сделанное рентгенологом, то в некоторых клиниках с вас за это могут дополнительно попросить еще около 100-150 рублей.

Дозы облучения и безопасность -

Лучевая нагрузка пациента измеряется либо в микрозивертах (мкЗв), либо в миллизивертах (мЗв). Рекомендованная доза облучения для населения, полученная в результате рентгенологических исследований (согласно рекомендациям СанПиНа 2.6.1.1192-03) - не должна составлять более 1000 мкЗв в год (= 1 мЗв в год).

Ниже мы приведем примеры разных типов снимков в стоматологии и соответствующую им лучевую нагрузку на пациента (данные Министерства Здравоохранения России от 22.07.2011 г. и 21.12.2012 г.)…

  • Прицельные снимки на цифровом радиовизиографе -
    → нижняя челюсть у взрослых - 2 мкЗв,
    → нижняя челюсть у детей до 15 лет - 1 мкЗв,
    → верхняя челюсть у взрослых - 5 мкЗв,
    → верхняя челюсть у детей до 15 лет - 3 мкЗв.
  • Прицельные снимки с помощью фотоплёнки - 10-15 мкЗв.
  • Цифровой панорамный снимок - 55 мкЗв, но если пациенту менее 15 лет - 24 мкЗв.
  • Цифровая телерентгенограмма - 7 мкЗв.

Выводы : таким образом, прицельные снимки на радиовизиографе дают наименьшую лучевую нагрузку по сравнению с другими видами рентгенологического обследования в стоматологии. За 1 посещение стоматолога можно делать 5-6 снимков на цифровом радиовизиографе без риска для здоровья, но не более 100 таких снимков в течение года. Цифровую ортопантомограмму (панорамный рентген челюсти) можно делать 1-2 раза в месяц, но не более 10 раз в течение года. Панорамные снимки на пленке дают бОльшую лучевую нагрузку на пациента, и делать их можно реже, чем цифровые.

Можно ли делать рентген зуба при беременности -

Можно ли делать снимок зуба при беременности - этот вопрос регламентируется рекомендациями СанПиНа 2.6.1.1192-03. Эти рекомендации не запрещают делать рентген зуба при беременности, однако настоятельно рекомендуется применять рентген только в действительно необходимых случаях, например, при острой боли и оказании соответствующей неотложной помощи.

Конечно, по возможности следует избегать рентгенологического исследования зубов, но и страшного в этом на сегодняшний день ничего нет, т.к. доза облучения 1 снимка на радиовизиографе примерно равна дозе облучения любого человека природным фоновым излучением за 1 день. К тому же, время самого облучения на визиографе составит всего 0,05-0,3 секунды, что при соблюдении мер защиты (свинцовый фартук) позволяет значительно повысить безопасность процедуры.

Дополнительно стоит учесть следующие рекомендации -

Рентген зуба при беременности на ранних сроках лучше не делать, т.к. в это самое важное время для закладки органов и тканей плода. И если рентгеновские снимки все же делать, то именно во второй половине беременности, т.к. риски для плода в этот период значительно снижаются. Учтите, что можно делать снимки только на цифровом современном радиовизиографе последнего поколения, т.к. дозировки облучения у них значительно ниже, чем у устаревших цифровых радиовизиографов и тем более - пленочных аппаратов.

Анализ прицельных снимков зуба -

Анализировать рентгеновские снимки не сложно, если они хорошего качества. Почти любой пациент сможет увидеть на снимке признаки периодонтита или кисты, а также сможет определить - насколько хорошо у него запломбированы корневые каналы. Здесь нужен только навык. Но стоит помнить, что по рентгеновским снимкам нельзя диагностировать абсолютно все, например, воспаление нерва зуба.

Диагностировать по снимку можно -

  • кариес (но не в полном объеме),
  • периодонтит (гранулемы, кисты), после лечения пульпита и периодонтита,
  • перфорации и трещины корня,
  • отломки инструментов в корневых каналах,
  • наличие пародонтальных карманов…

1) Группа снимков, свидетельствующая о развитии воспаления (периодонтита) у верхушек корней ранее не леченных зубов. В этом случае вы всегда увидите четкое или расплывчатое затемнение у верхушек корня зуба, которое может быть разных размеров и формы.

2) Группа снимков, сделанная после пломбирования корневых каналов. Первые 2 снимка (рис.14-15) показывают - как выглядят хорошо запломбированные корневые каналы. Следующие снимки показывают некачественно проведенное лечение и возникшие осложнения (описания читайте на каждом снимке).

Резюме: важные моменты

Как практикующий стоматолог, знающий систему изнутри, я хочу обратить ваше внимание на следующие моменты, которые важны для вашей безопасности. Если в клинике есть рентгеновский аппарат, то под него обязательно получается лицензия, выдача которой предполагает обязательное наличие сертифицированного рентгенолога в штате стоматологической клиники. Однако, только на самом деле далеко не всегда даже в крупных клиниках и гос.поликлиниках рентгеновские снимки вам будет делать обученный специалист.

Даже, если он есть, то он может уйти в отпуск или заболеть, и вместо него снимки будет делать обычная медсестра (ассистент врача-стоматолога). Это грубейшее нарушение, которое приводит как к производству некачественных снимков, так и увеличению дозы облучения. В небольших клиниках риски получить некачественное рентгенологическое обследование намного выше, и первое что заставляет подозревать подлог - это если снимок вам будет делать не специальный сотрудник, а медсестра врача-стоматолога, к которому вы пришли на прием.

Второй очень важный момент: если вы увидите, что рентген делается не в специальном кабинете, а рентгеновский аппарат расположен прямо у кресла врача-стоматолога, то стоит сменить клинику и врача. Дело в том, что все предметы в этом кабинете (включая стоматологическое кресло и инструменты врача) - будут иметь повышенный радиационный фон, а это уже не безопасно для здоровья. Надеемся, что наша статья на тему: Рентген челюсти и зубов - оказалась Вам полезной!

1. Стоматологическое образование автора статьи,
2. На основе личного опыта в терапевтической и хирургической стоматологии,

3. National Library of Medicine (USA),
4. «Цифровая и плёночная рентгенография в амбулаторной стоматологии» (Чибисова),
5. «Рентгенологическая диагностика в стоматологии» (Луцкая И. К.).

Алгоритм внутриротового лучевого исследования и описания снимков зубов
