Нижние 2 или 3 позвонка видны обычно не достаточно отчетливо, так как их изображение перекрывается массивными плотными тенями органов брюшной полости. При наличии выраженного кифоза грудного отдела позвоночника верхние и нижние грудные позвонки подвергаются значительным проекционным искажениям, их тела проекционно наслаиваются друг на друга,
межпозвоночные диски в этих отделах не видны. Для детального рассмотрения этих отделов позвоночника необходимо делать специальные снимки при соответствующем выраженности кифоза наклоне рентгеновской трубки в краниальном (для верхних грудных позвонков) и в каудальном (для нижних грудных позвонков) направлении.

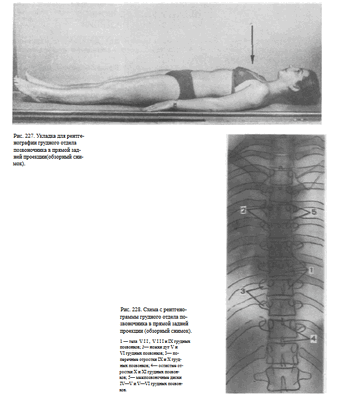

На прямом заднем снимке видны тела грудных позвонков, имеющих форму прямоугольников, ножки дуг в виде симметричных овалов, наслаивающихся на изображение верхнебоковых отделов тел, поперечные и остистые отростки. В верхнем отделе остистые отростки проекционно накладываются на изображение соответствующих тел позвонков, в нижнем отделе они проецируются на тела нижележащих позвонков. Промежутки между телами позвонков представляют собой межпозвоночные диски; высота их, так же как и размеры тел позвонков, постепенно увеличивается по направлению книзу.

Хорошо видны головки ребер, образующие суставы с телами позвонков, а в нижнем отделе также и бугорки ребер, образующие суставы с поперечными отростками (рис. 228).

Критерии правильности технических условий съемки и правильности укладки. Наиболее частые ошибки при выполнении снимка.

На технически правильно выполненном снимке хорошо видна структура тел позвонков; четко определяются контуры тел позвонков, ножек дуг, отростков и ребер.

Правильность укладки устанавливают по симметричности изображения ножек дуг, а также по проекционному отображению остистых отростков соответственно срединной линии позвоночника. Ошибки в укладке больного при выполнении данного снимка обычно не встречаются

СНИМОК ВЕРХНИХ ГРУДНЫХ ПОЗВОНКОВ В ПРЯМОЙ ЗАДНЕЙ ПРОЕКЦИИ

Назначение снимка. Снимок предназначен для детального изучения верхних грудных позвонков без проекционного наложения изображений тел этих позвонков друг на друга.

Укладка больного для выполнения снимка. Больной лежит на спине.

Руки вытянуты вдоль туловища. Срединная плоскость тела перпендикулярна плоскости стола и соответствует средней линии деки.

Верхний край ее на 3—4 см выступает над областью надплечья. В зависимости от выраженности кифоза верхнегрудного отдела позвоночника определяют угол наклона рентгеновской трубки в краниальном направлении. При незначительном кифозе пучок рентгеновского излучения направляют под углом 7—10° к вертикали, при выраженном кифозе оптимальный угол составляет 20—25° к вертикали (рис. 229). Фокусное расстояние рекомендуют изменять в зависимости от степени кифоза: чем более выражен кифоз, тем меньше должно быть фокусное расстояние.

Информативность снимка. Снимок дает возможность детально изучить форму и структуру грудных позвонков без проекционного наслоения их друг на друга. На снимке видны тела позвонков, ножки дуг, сами дуги с отходящими от них отростками, межпозвоночные диски (рис. 230, а).

При правильно выбранном угле наклона трубки в краниальном направлении тела позвонков и межпозвоночные диски отображаются изолированно. Если угол наклона трубки выбран неправильно, тогда четкого разграничения изображения верхних грудных позвонков не происходит и анализ их затруднен (рис. 230, 6).

Назначение снимка. Снимок предназначен для изучения средних и нижних грудных позвонков. Верхние грудные позвонки до уровня IV грудного позвонка перекрыты массивной тенью плечевого пояса и на снимке неразличимы.

Укладка больного для выполнения снимка. Больной лежит на боку. Под голову подложена небольшая подушка. Руки отведены вперед, подняты кверху и сомкнуты над головой. Ноги согнуты в коленных и тазобедренных суставах. Фронтальная плоскость тела перпендикулярна плоскости стола, сагиттальная — параллельна ей.

Задняя подмышечная линия соответствует средней линии деки стола. В тех случаях, когда верхняя часть грудного отдела позвоночника располагается заметно выше, чем нижняя, под поясницу целесообразно подложить небольшой валик с целью выравнивания дуги грудного отдела позвоночника по отношению к плоскости стола. Кассета размером 30X40 или 24X30 см в зависимости от роста больного расположена в кассетодержателе в продольном положении. Верхний край ее находится на уровне середины подмышечной впадины.

Центральный пучок рентгеновского излучения направляют отвесно на середину дуги позвоночника, что соответствует точке, расположенной по задней подмышечной линии на уровне нижнего угла лопатки. Фокусное расстояние—100 см (рис. 231).

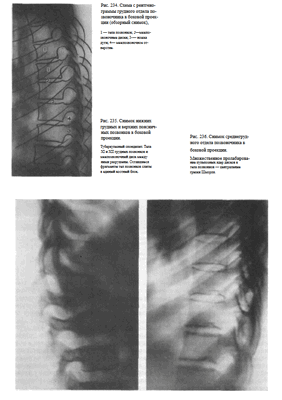

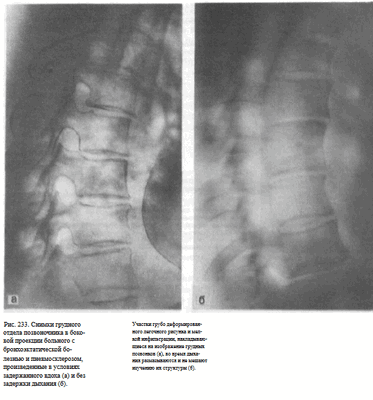

Информативность снимка. На снимке хорошо видны тела грудных позвонков в виде прямоугольников, начиная с IV и до X или XI грудных позвонков. Один или два нижних грудных позвонка обычно видны плохо, так как на них проекционно наслаивается интенсивная тень печени. Для четкого выявления этих позвонков нужно производить съемку при тех же технических условиях, что и съемку поясничных позвонков. Хорошо видны межпозвоночные диски в виде нешироких полос просветления между телами позвонков. Видны также ножки дуг, межпозвоночные отверстия и межпозвоночные суставы (дугоотростчатые соединения) (рис. 234)

Боковой снимок грудного отдела позвоночника высокоинформативен для выявления различных воспалительных (рис. 235), опухолевых заболеваний, дегенеративно-дистрофических поражений (рис. 236), аномалий развития и травматических изменений позвоночника.

Показателем правильности укладки для бокового снимка грудного отдела позвоночника являются четкость и одноконтурность задних поверхностей тел позвонков.

При правильно выбранных технических условиях съемки и отсутствии динамической нерезкости в случаях выполнения рентгеновского снимка без задержки дыхания контуры позвонков получаются резкие, четко видна костная структура позвонков без наслоения на них (возможного) изображения легочного рисунка.

СНИМОК ВЕРХНИХ ГРУДНЫХ ПОЗВОНКОВ В БОКОВОЙ ПРОЕКЦИИ

Назначение снимка. Снимок предназначен для изучения четырех верхних грудных позвонков, не выявляемых на обзорном снимке грудного отдела позвоночника в боковой проекции из-за наслоения тени плечевого пояса. На снимке может быть получено изображение нижних шейных, а также средних грудных позвонков.

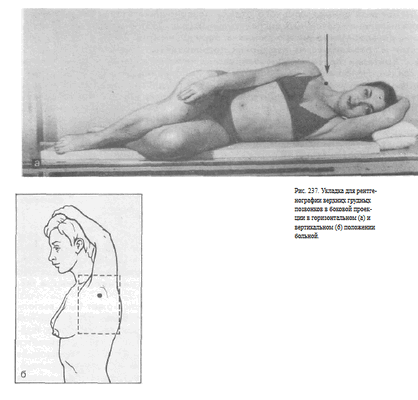

Укладка больного для выполнения снимка. Снимок может быть выполнен и в горизонтальном, и в вертикальном положении больного:

1. Больной лежит на боку. Прилегающая к столу рука согнута в локтевом суставе, поднята кверху и подложена под голову.

Ровное положение головы достигается подкладыванием под нее ватно-марлевой подушечки. Рука, обращенная к трубке, вытянута вдоль туловища, кисть ее охватывает согнутое колено, плечо максимально оттянуто книзу. Фронтальная плоскость, проходящая через срединную подмышечную линию, соответствует средней линии декистола.

Кассета размером 24X30 см располагается в кассетодержателе в продольном положении, верхний край ее находится на уровне верхнего края щитовидного хряща. Центру кассеты соответствует подмышечная впадина.

Центральный пучок рентгеновского излучения направляют отвесно на надключичную ямку отдаленной от пленки стороны.

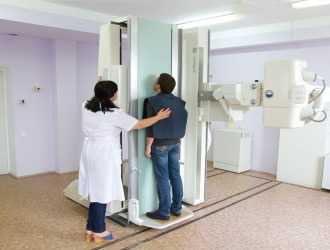

2. Больной стоит боком к вертикальной стойке. Прилежащая к стойке рука опущена вниз, согнута в локтевом суставе, отведена назад и тыльной поверхностью предплечья прижата к спине. Плечо при этом максимально опущено вниз. Рука, обращенная к трубке, поднята вверх, согнута в локтевом суставе и закинута за голову. Плечо на этой стороне максимально поднято вверх.

Фронтальная плоскость, соответствующая срединной подмышечной линии, перпендикулярна плоскости стойки и расположена по средней линии ее деки. Кассета размером 24X30 см расположена в кассетодержателе в продольном положении, центру кассеты соответствует подмышечная впадина.

Пучок рентгеновского излучения направляют в горизонтальной плоскости, центрируя на середину подмышечной ямки. Фокусное расстояние —100 см (рис. 238).

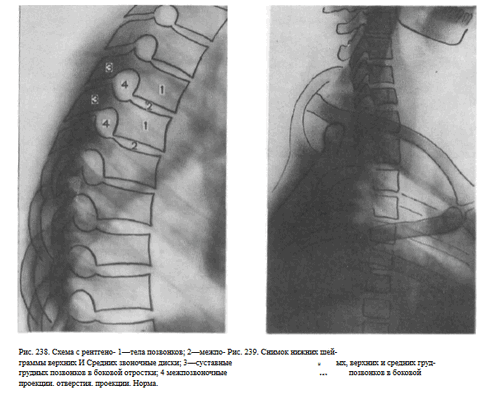

Информативность снимка. Снимок дает четкое представление о состоянии верхних грудных позвонков. На снимке хорошо видны тела этих позвонков, межпозвоночные диски, межпозвоночные отверстия и суставные отростки. Легочный рисунок обычно менее выражен в верхних легочных отделах и, как правило, не мешает выявлению костной структуры позвонков (рис. 239, а, б).

При правильной укладке контуры задних поверхностей тел верхних грудных позвонков не должны раздваиваться.

В зависимости от уровня центрации пучка рентгеновского излучения (центр подмышечной впадины или несколько ниже) и уровня расположения кассеты на снимке, кроме верхних грудных позвонков, могут отображаться либо 1—2 нижних шейных позвонка, либо средние грудные позвонки до уровня VII или VIII грудного позвонка. Основной ошибкой при выполнении снимка является недостаточное отведение плечевого пояса на стороне, обращенной к пленке вверх, а на стороне, обращенной к трубке вниз, вследствие чего возникает наслоение его тени на верхние грудные позвонки.

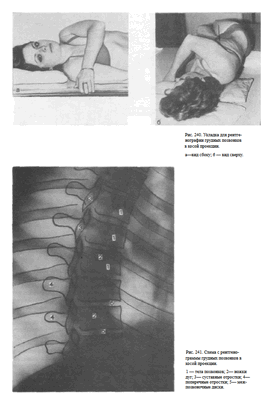

СНИМОК ГРУДНЫХ ПОЗВОНКОВ В КОСОЙ ПРОЕКЦИИ

Назначение снимка. Снимок предназначен для выявления межпозвоночных суставов, поперечных отростков и головок ребер.

Укладка больного для выполнения снимка. Вначале больного укладывают так же, как для снимка грудного отдела позвоночника в прямой проекции, затем поворачивают в сторону таким образом, чтобы фронтальная плоскость тела составила с плоскостью стола угол в 40—50° (предложены варианты укладки, когда этот угол составляет 70°). Для фиксации под плечевой пояс, поясницу и таз подкладывают мешочки с песком. В заданном положении больной удерживается рукой, обращенной к трубке, опираясь ею о край стола сзади. Рука, обращенная к кассете, отведена кпереди (рис. 240, а, 6).

Снимок маркируют одной буквой, соответственно обращенной к пленке стороне тела. Пучок рентгеновского излучения направляют отвесно, центрируя на переднюю подмышечную линию соответственно уровню угла лопатки. Фокусное расстояние— 100 см.

Информативность снимка. На снимке выявляются тела средних и нижних грудных позвонков и суставные отростки, образующие межпозвоночные суставы на стороне, обращенной в сторону трубки. На этой же стороне видны поперечные отростки, а также головки и шейки ребер (рис. 241).

Экспонирование снимка целесообразно производить на глубоком вдохе, когда диафрагма отходит вниз и тень органов брюшной полости в меньшей мере перекрывает изображение нижних грудных позвонков. В зависимости от угла поворота больного рентгенологическая картина существенно меняется.

Если фронтальная плоскость тела с плоскостью кассеты составляет угол 40—50°,— на снимке видны и суставные отростки позвонков, и головки и шейки ребер. При большем угле наклона фронтальной плоскости тела (70°) межпозвоночные суставы видны лучше, но исчезает изображение головок и шеек ребер.

Теги: грудной отдел позвоночника
234567 Начало активности (дата): 14.12.2019 21:54:00
234567 Кем создан (ID): 989
234567 Ключевые слова: грудной отдел позвоночника,прямая проекция, боковая проекция, позвонки, рентген
12354567899

Рентген грудного отдела позвоночника: что показывает, как делают в двух проекциях?

Рентген грудного отдела позвоночника является одним из самых известных методов диагностики заболеваний позвоночного столба. Такая процедура является быстрой и безболезненной, предоставляет врачам большое количество информации, а также не требует хирургического вмешательства в организм пациента. Даже с учетом того, что появилось достаточно много более современных диагностических методов, рентген не теряет востребованности.

Когда назначается рентген?

Возникает необходимость проведения рентгена грудного отдела позвоночника при наличии жалоб на дискомфорт в соответствующей области. Показаниями к проведению исследования являются такие ситуации:

были получены травмы;
в наличии видимые искривления позвоночного столба, и возникла необходимость в изучении изгибов;
появились болезненные ощущения в области грудной клетки;
появилась парастезия - расстройство чувствительности, при котором онемевают определенные участки кожи, возникает ощущение покалывания, мурашек;
врачи подозревают опухолевый процесс.

По итогам процедуры будет сделан один или несколько снимков, которые позволят изучить состояние позвоночника и выявить наличие патологических процессов.

Какие патологии можно выявить?

Часто пациенты, которым врач назначает такую процедуру, интересуются, что показывает проведение рентгена грудного отдела позвоночника. Стоит знать, что по итогам исследования можно будет выявить:

травматические повреждения - трещины, смещения, переломы и пр.;
наличие остеохондроза и артроза как его составляющей;
степень тяжести сколиоза и его наличие в целом, тяжесть определяется углом искривления;
наличие инфекционных болезней, к примеру туберкулеза костной ткани;
новообразования, метастазы из молочной железы, половых органов, легких и почек;
наличие остеопороза (это снижение плотности костной ткани, которое существенно увеличивает риск возникновения перелома даже при легкой травме);
системные болезни суставов, к примеру болезнь Бехтерева, которая характеризуется ограничением подвижности позвоночника и окостенением связок.

Как подготовиться к рентгенографическому обследованию?

Никаких особых процедур по подготовке к рентгену грудного отдела позвоночника не существует. Все, что нужно сделать пациенту, это прийти в кабинет врача и снять с себя все металлические украшения, аксессуары, убрать гаджеты. В противном случае они негативно отразятся на качестве снимка.

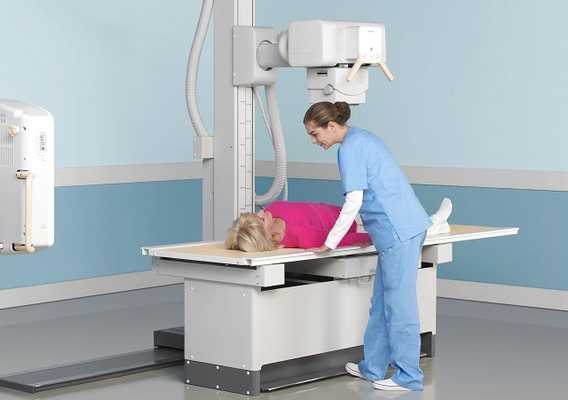

Как проводится процедура?

Особых сложностей выполнение снимков не вызывает. Однако стоит учитывать, что процедура выполняется в лежачем положении и понадобится укладка для рентгена грудного или поясничного отдела позвоночника на специальный диагностический стол аппарата. Также необходимо сохранять полную неподвижность в процессе диагностики.

Рентген грудного отдела позвоночника в двух проекциях

Оценить состояние данного отдела позвоночного столба позволяют две проекции - прямая и боковая. Для обеих необходимо лежачее положение, врач подскажет, какую позу нужно занять и когда задержать дыхание, чтобы можно было получить четкие снимки.

Рентгенография с функциональными пробами

Функциональные пробы для данного отдела позвоночника - редкость. Это связано с тем, что его подвижность обычно ограничена, врачам очень редко нужны снимки под углом в 45 градусов, не говоря уже о функциональных пробах.

Функциональные пробы представляют собой сгибания и разгибания пациентом позвоночника. Если врач решает, что для полной картины понадобятся и такие снимки, он подберет позу индивидуально. После того как пациент займет ее, врач попросит его не шевелиться и сделает снимок.

Расшифровка результатов

По итогам проведения рентгена грудного отдела позвоночника в двух проекциях доктор займется расшифровкой результатов процедуры. Во время оценки состояния позвоночного столба рентгенолог обращает внимание на:

целостность всех костных тканей, наличие смещений, возможных переломов;
состояние поверхностей костей;
в каком состоянии находятся позвонки - имеется ли разрежение или уплотнение костного вещества;
в каком состоянии находятся суставные щели.

Нормальные показатели

Если по итогам рентгенографии грудного отдела позвоночника патологий не выявлено, в заключении будет значиться, что кости позвоночного столба соответствуют норме по количеству, нет изменений в их внешнем виде, размеры - в пределах нормы, а искривления отсутствуют. Также врач укажет, что отсутствуют переломы позвонков, вывихи и посторонние предметы, а мягкие ткани около позвонков не выглядят пораженными.

Противопоказания для проведения

Не получится узнать, как делают процедуру рентгена грудного или шейного отдела позвоночника женщинам, находящимся на любом сроке беременности. Рентгеновское излучение, пусть даже в незначительных дозах, может оказать крайне пагубное влияние на плод. В такой ситуации рентген можно делать только при наличии угрозы жизни женщины, и то врач оценит возможность проведения процедуры во втором триметре - это время считается самым безопасным для рентгенографических исследований, поскольку все органы малыша уже сформировались.

Противопоказанием является также недостаточный возраст пациента - не назначают рентген до 15 лет. Однако в этом случае решение может принимать лечащий врач, если он считает, что польза от процедуры куда выше вероятных рисков, а иных вариантов диагностики не имеется либо они нерезультативны, он назначит данное исследование.

Не получится обследоваться пациентам с избыточным весом. Все аппараты имеют ограничение по весу, как правило, оно составляет 130 килограммов. Если же вы проходили не так давно исследование с введением в организм бария, стоит уведомить об этом врача, поскольку барий отразится на качестве снимка. После исследований с барием можно делать рентген только спустя четверо суток.

Рентген шейного отдела позвоночника: как делают, рентген в двух проекциях

Рентген шейного отдела позвоночника: правила выполнения

Рентген шейного отдела позвоночника имеет целый ряд особенностей. Выполняться процедура может в нескольких проекциях, а именно:

прямая задняя;
прямая задняя через открытый рот - нужна для осмотра 1-3 шейных позвонков;
боковая;
косая задняя.

Полную протяженность шейного отдела позвоночника можно увидеть только в положении сбоку. Если же снимок делается в прямой проекции, тень от нижней челюсти будет закрывать первый и второй позвонки. Чтобы получить качественное изображение, потребуется сделать прицельный снимок через открытый рот пациента.

Как правило, назначается процедура рентгена шейного отдела позвоночника в двух проекциях - боковой и прямой. Дополнительно может назначаться косая, если нужно детально рассмотреть межпозвонковые отверстия.

Что такое рентген шейного отдела позвоночника?

Рентгенография представляет собой достаточно доступный вариант диагностирования проблем, связанных с аномалиями развития костей, а также дегенеративными переменами в них. Такой метод исследования является незаменимым при травматических повреждениях костной ткани, поскольку позволяет выявить проблему в кратчайшие сроки. Появление КТ и МРТ сделало процедуру рентгена шейного отдела позвоночника не самой информативной.

Тем не менее, если возникает необходимость обследовать иные структуры, к примеру связки, мышцы, межпозвоночные диски и пр., придется прибегать к другим методам диагностики. Это связано с тем, что рентген будет информативным только относительно костной ткани в силу особенностей проведения.

Когда назначается обследование?

Перед процедурой важно узнать, что показывает рентген шейного отдела позвоночника. Этот метод исследования позволит определить наличие опухолевых процессов, выявить травмы позвоночника, аномалии развития и многое другое. Таким образом, показаниями являются:

подозрение на травматическое повреждение шеи;
наличие деформаций, искривления, ограничение подвижности шеи;
болевой синдром в шее;
признаки, указывающие на то, что шейный отдел позвоночника был поражен вследствие перенесенных инфекционных болезней, к примеру туберкулеза и пр.;
головокружения, головные боли, которые усиливаются при наклонах головы или поворотах;
боли в руках, причина которых выявлена не была (проблема может быть в развитии остеохондроза шеи).

Что может показать диагностика?

После получения снимка врач сможет оценить состояние шейных позвонков и дисков между ними. По итогам диагностики можно будет составить заключение о наличии:

травматических повреждений (трещины тела позвонка или нескольких, трещины отростков, смещение позвонков и отломков, компрессионный перелом);
острой кривошеи - врожденная или приобретенная патология, рентген позволяет выявить ее разновидность и степень тяжести;
патологии развития - будут видны недоразвитие дужек и отростков, смена формы позвонков, присутствие дополнительных позвонков и шейных ребер;
опухолей, но видны только костные новообразования, а деструктивные очаги могут свидетельствовать о метастазах;
спондилолистеза - смещение позвонка относительно соседствующих;
остеохондроза - уменьшение щели между позвонками, появление костных разрастаний.

Подготовка и прохождение процедуры

Если вам назначили рентгенографию шейно-грудного отдела позвоночника, вам не понадобится к ней дополнительно готовиться. Все, что нужно сделать, - записаться на рентген на определенное время, после чего посетить кабинет врача.

Стоит узнать, как делают рентген шейного или грудного отдела позвоночника, перед тем, как пройти такое обследование. Чтобы приступить к исследованию, нужно убрать все металлические аксессуары и украшения, а также одежду, на которой есть элементы из металла. Это позволит получить четкое изображение.

То, как будет проводиться процедура, зависит от проекции, в которой выполняется снимок. Могут быть такие проекции:

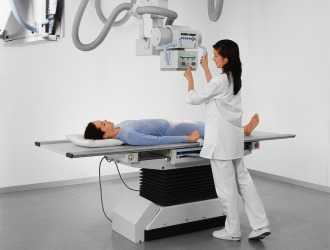

прямая - пациент лежит или стоит прямо, руки вдоль туловища, рентгеновский луч направляется под углом в 15-20 градусов на щитовидный хрящ и проходит через шею;
боковая - пациенту нужно встать боком и слегка приподнять подбородок, также процедура может выполняться лежа;
рентген шейного отдела позвоночника могут делать через рот - это разновидность прямой проекции, позволяющая увидеть верхние шейные позвонки;
косая - назначается редко, предназначена для изучения межпозвоночных отверстий.

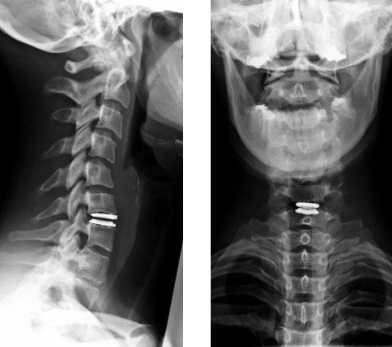

Рентген шейного отдела позвоночника в двух проекциях

Чаще всего процедура выполняется в обычной прямой и боковой проекциях. Как правило, такого исследования достаточно, чтобы оценить состояние позвонков и определить причину жалоб пациента. По получении снимков могут быть назначены дополнительные исследования, которые позволят оценить состояние мягких тканей шеи, либо же будет прописано лечение, если информации окажется достаточно.

Рентген шейного отдела позвоночника с функциональными пробами

Рентген шейного отдела позвоночника с функциональными пробами предполагает выполнение снимков, в то время как пациент занимает определенные положения. Доктор может попросить наклонить голову влево или вправо, вперед или назад. В процессе такого исследования получится определить подвижность позвонков в шейной области и оценить их состояние. Часто такую процедуру назначают при подозрениях на остеохондроз.

Расшифровка процедуры рентгена шейного отдела позвоночника должна выполняться рентгенологом. Как правило, после того, как процедура окончена, пациента просят подождать вне кабинета, а врач занимается составлением заключения. С заключением, которое вы получите, можно идти к своему врачу.

Проведение рентгена шейного отдела позвоночника с функциональными пробами или без них невозможно, если речь о беременной женщине. Излучение негативно влияет на плод, даже небольшая его доза может привести к пагубным последствиям. Также процедуру не проводят детям до 15 лет.

Отделы позвоночника в норме

Антано-дентальное расстояние : сагиттальный срез приблизительно 0,1-0,3 см (до 0,5 см у детей). На фронтальном срезе зуб расположен центрально.

Кранио-вертебральный угол — угол сформированный внутренней поверхностью ската и задним контуром тела С2 позвонка. Нормальный диапазон считается от 150 градусов при сгибании и до 180 градусов при разгибании, компрессия возникает при угле менее 150 градусов.

Линия Чемберлена — линия, соединяющая твердое небо с задним краем большого затылочного отверстия/: верхушка зуба С2 позвонка расположена на 0,1-0,5 см выше или ниже линии.

Позвоночный канал.

Ширина позвоночного канала :

На уровне С1 > 2,1 см; С2 > 2,0 см; С3 > 1,7 см, С4-С7 = 1,4 см. О стенозе говорят, когда ширина 1,0 см и меньше .

Межпозвонковые диски: высота дисков С2 < С3 < С4 < С5 < С6 >С7

Сагиттальные с тенозы позвоночного канала (измерения на уровне межпозвонковых дисков):

Для шейного отдела позвоночника относительный стеноз на сагиттальных снимках менее 1,0 см, а абсолютный - менее 0,7 см.

Грудной отдел позвоночника.

Физиологический грудной кифоз грудного отдела позвоночника. И ндекс кифоза норма 0,09-0,11 (отношение между А / В, где А — расстояние между линией В и передним контуром наиболее отдаленного позвонка; В - линия от верхнее- переднего угла тела Th 2 позвонка до нижнее-переднего угла тела Th 12 позвонка).

Угол между линиями, параллельными замыкательным пластинкам Th 3 — Th 11 позвонков = 25 градусов.

Ширина позвоночного канала:

Аксиальный срез: поперечный размер на уровне ножек дуг позвонков > 2,0- 2,1 см.

Сагиттальный срез : на уровне Th 1- Th 11 =1,3-1,4 см; Th 12 = 1,5 см.

Межпозвонковые диски : наименьшая на уровне Th 1 , Th 6 — Th 11 и составляет около 0,4-0,5 см, наибольшая на уровне Th 11/ Th 1 2.

Поясничное-крестцовый отдел позвоночника. .

Физиологический поясничный лордоз сохранен
Перпендикуляр от центра L 3 должен пересечь мыс крестца
Пояснично-крестцовый угол = 26-57 гр.
Отсутствие искривлений
Отсутствие смещений тел позвонков

Аксиальный срез , поперечный размер на уровне ножек дуг позвонков L 1- L 4 : > 2,0-2,1 см; L 5 > 2, 4 см.

Сагиттальный срез : 1,6-1,8 см ; упрощенная формула не менее 1,5 см. от 1,1-1,5 см - относительный стеноз, менее чем 1,0 см - абсолютный стеноз

Соотношение Джонсона-Томсона = АхВ / Сх D

А - ширина позвоночного канала

B - сагиттальный размер позвоночного канала

C - ширина тела позвонка

D - сагиттальный размер тела позвонка.

Между 0,5 и 0,22 = норма. Стеноз при соотношении меньшей 0,22.

Межпозвонковые диски

Обычно снижается L 5/ S 1 но может быть равна или больше вышележащего .

Нормальная характеристика МР-сигнала слегка повышенная на Т2-ВИ, но не гиперинтенсивнее относительно других дисков.

Суставы.

Форма — суставные щели сходятся симметрично кзади.

Контуры : ровные и четкие, толщина кортикального слоя равномерная, отсутствие краевых остеофитов

Суставная щель : ширина, отсутствие ограниченных сужений и расширений, отсутствие срастания (анкилоза), отсутствие скопления жидкости, отсутствие в пределах сустава воздуха, обызвествлений, отсутствие краевых остеофитов, нормальная ширина суставных хрящей.

Субхондральные структуры : МР-сигнал костного мозга однородный, соответствует жиру, отсутствие краевых эрозий, отсутствие повышения МР-сигнала на Т2-взвешенных изображениях, понижения на Т1-ВИ.

Рентген грудного отдела позвоночника: что показывает, цена

Наиболее доступным методом обследования позвоночника является рентгенография.

С помощью рентгена можно посмотреть состояние грудной отдела.

А также детально рассмотреть все 12 позвонков.

Провести такое обследование можно практически во всех больницах.

Назначает его врач в случаях, когда есть подозрение, что развитие либо строение грудного отдела нарушено.

Рентген позволяет оценить форму позвоночника, его структуру, положение, связочные механизмы.

Что представляет из себя рентген позвоночника?

Рентгенография считается информативным методом диагностики. Он позволяет точно определить все проблемные зоны грудного отдела. Специалисты такое исследование позвоночника называют спондилографией.

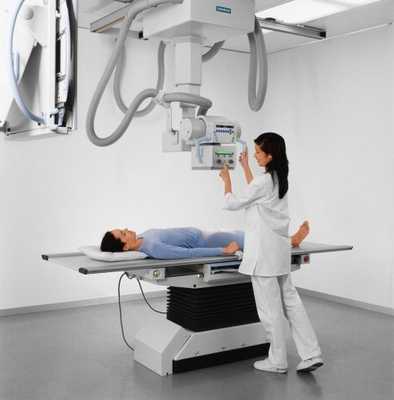

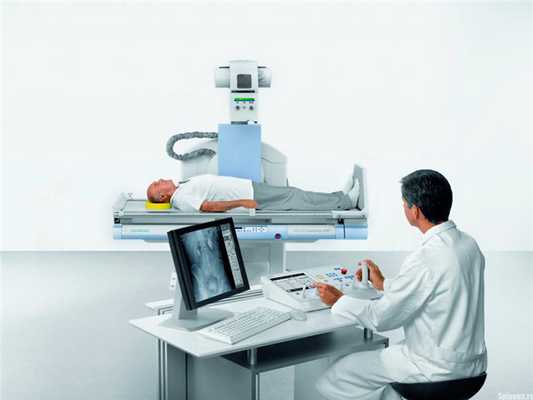

Проводится рентген с помощью специального аппарата рентгеноскопа. Внутри него расположена лучевая трубка, в который происходит процесс разгона частиц. Они направленным потоком проходят сквозь тело человека, задерживаясь в областях с высоким содержанием кальция.

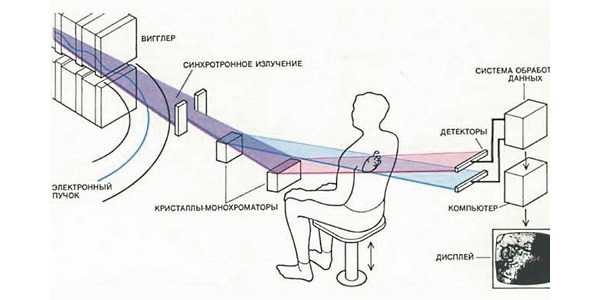

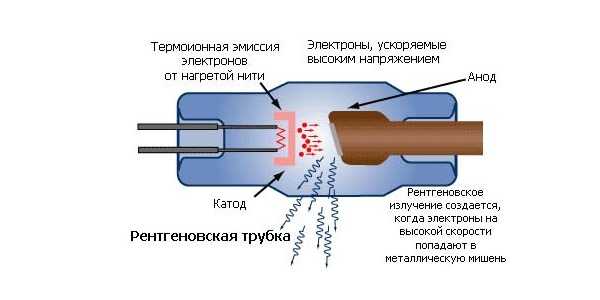

Принцип работы трубки в рентгеноскопе

После этого лучи проецируются на специальный экран, оставляя отпечаток. В последствие указанный отпечаток воспроизводят на бумаге.

Природа рентгеновских лучей схожа с солнечным светом. Лучи представляют собой электромагнитные волны. Бояться чрезмерного облучения при проведении рентгена не надо. При обычной пленочной рентгенографии грудного отдела доза облучения составляет 0,5 мЗв.

Например, при компьютерной томографии этот показатель в 10 раз выше. Разрешенной дозой облучения является 1 мЗв в год ежегодно на протяжении 5 лет подряд или 5 мЗв однократно в год.

Преимущества рентгена спины перед другими методами диагностики

Рентгенография является распространенным способом определения состояния грудного отдела позвоночника.

К достоинствам этого метода относят:

быстроту проведения;
высокую информативность;
невысокую стоимость;
возможность сделать снимок в любой больнице либо на дому с помощью мобильных рентгеноскопов.

Обследование считается безопасным, если проводить его не более 2 раз в год. При необходимости снимки повторяют чаще.

Видео: "Как работает рентген?"

При каких заболеваниях делают рентген грудного отдела позвоночника

Спондилографию пациентам назначают в таких случаях:

врожденные аномалии развития позвоночника; , спинного мозга;
приобретенные деформации;
прогрессирование дегенеративно-дистрофических изменений; ;
воспалительные процессы.

К врожденным аномалиям относят расщепления и сращения позвонков, искривления. Для диагностики достаточно обычного рентгена. Нормализовать состояние при врожденных патологиях позволяет операция.

Чаще всего рентген позвоночника назначают, если повреждение затронуло непосредственно костную ткань При травмах рентген необходим, чтобы определить места переломов, определить тяжесть повреждения спинного мозга. Назначают исследование после ДТП, падений с высоты и других травматических поражений.

При неосложненных ситуациях обычной рентгенографии достаточно. Если есть симптомы поражения нервной системы, проводят рентген с контрастом, иногда рекомендуют магнитно-резонансную томографию.

Опухоли с помощью рентгена выявляют лишь на поздних стадиях. Для ранней диагностики проводят компьютерную либо магнитно-резонансную томографию.

Дегенеративно-дистрофические изменения могут появиться в любом возрасте, но чаще они диагностируются у людей, перешагнувших 40-летний рубеж. С помощью рентгена можно увидеть начавшиеся изменения, но уточнить диагноз, визуализировать грыжи позволяет МРТ.

Спондилит (воспаление позвонков) специалист увидит на обычном рентгене. Воспаление начинается из-за активного размножения в позвонках бактерий. Чаще всего они поражаются микобактериями туберкулеза.

Врачи направляют пациентов на рентген грудного отдела позвоночника в таких случаях:

жалобы на дискомфорт в спине;
боли в нижних, верхних конечностях;
онемение пальцев;
механические травмы;
боли в груди, в области между лопатками, вдоль ребер, усиливающиеся при наклонах, поворотах;
деформации позвоночника, которые видны при визуальном осмотре;
период после операций на позвоночнике.

С помощью рентгенографии можно выявить приобретенные и врожденные патологии позвоночника.

Противопоказания к проведению рентгена

Существует ряд ситуаций, в которых спондилографию делать нельзя.

К противопоказаниям относят:

тяжелое состояние пациента;
внутренние кровотечения;
беременность (особенно 1 триместр);
пневмоторакс (воздух в плевральной области).

Но при необходимости во время вынашивания ребенка проводят рентгенодиагностику. Доза облучения плода за любые 2 месяца подряд не должна превышать 1 мЗв. При исследовании проводят экранирование либо диафрагмирование.

Экранирование предполагает проведение защиты частей тела, которые не обследуются, свинцовым фартуком, отражающим Х-лучи. С помощью диафрагмирования изменяют ширину пучка лучей, на обследуемый участок направляют более концентрированный поток.

Информативность процедуры снижается, если у пациента ожирение. Четкие снимки не выйдет получить, если обследуемый человек в силу определенных заболеваний не может сохранять неподвижное положение.

Перенести время рентгенографии необходимо, если накануне проводилось исследование брюшной полости с помощью рентген-контрастного бария. Между обследованиями должно пройти более 4 дней.

Как проходит процедура рентгена?

Проводится рентгенография в специальном кабинете со стационарным аппаратом или на дому у пациента с помощью портативного рентгенографа. Для обследования грудного отдела необходимо раздеться до пояса, снять все металлические украшения.

Для предупреждения вероятности затенения позвонков внутренними органами снимки делают в 2 проекциях: прямой и боковой. Обследование длится несколько минут. Во время его проведения пациент должен лежать неподвижно.

Обычно рентген грудного отдела делают в двух проекциях

Любое изменение положения тела приводит к ухудшению качества снимков. В результате может быть поставлен неверный диагноз.

Для снимка в прямой проекции пациента укладывают на специальную кушетку на спину. Подушку использовать нельзя. Ноги должны быть прямыми, руки вытягиваются вдоль туловища. Для рентгенограммы в боковой проекции пациент укладывается на бок, опорную руку необходимо подложить под голову, второй - обхватить колени.

В некоторых случаях рентген делается в положении стоя. Пациента ставят прямо перед излучателем, спиной необходимо плотно прижаться к сенсору либо кассете с пленкой. Рентген в боковой проекции может выполняться также в положении стоя.

Пациент поворачивается боком, руки поднимает вверх за голову. Некоторые позвонки удается рассмотреть, если сделать обследование в косой проекции.

В некоторых ситуациях рекомендуют делать рентген с контрастными веществами. Ведь рентгенография отображает лишь костную основу позвоночника. Чтобы визуализировать спинной мозг или межпозвоночные диски необходимо их окрасить контрастным веществом.

Врач может назначить:

миелографию;
пневмомиелографию;
дискографию;
эпидурографию;
веноспондилографию.

Методика выбирается в зависимости от жалоб и предполагаемого диагноза.

Обратите внимание какие типы рентгенографии существуют Миелография необходима для выявления опухолей и участков, где сдавливается спинной мозг. В спинномозговое пространство вводят жидкие рентгеноконтрастные вещества.

Пневмомиелография является одной из разновидностей процедуры. Для ее проведения вместо жидкости вводят рентгеноконтрастный газ.

Для выполнения дискографии контрастное вещество вводится в ядро проблемного диска. Она выявляет заболевания межпозвоночных дисков.

Эпидурография предназначена для визуализации сужений спинномозгового канала, воспалений спинного мозга, грыж. Контраст вводят между костными стенками и оболочкой спинного мозга.

Веноспондилография необходима для обследования венозного кровотока позвоночника. Контраст вводят в губчатую кость, находящуюся в остистом отростке позвонка.

Осуществлять процедуру введения контрастных веществ в позвоночник должен только опытный специалист. Если есть возможность сделать КТ или МРТ вместо рентгеноконтрасного обследования, то лучше отдать предпочтение этим процедурам. Перед введением контраста иногда делают спинномозговую пункцию, полученную жидкость отправляют на исследование.

Приблизительные цены в России и Украине на рентген грудного отдела позвоночника

Спондилография является одним из наиболее доступных методов диагностики. Стоимость проведения процедуры зависит от ценовой политики клиники и необходимости проводить обследование в одной либо двух проекциях. На стоимость влияет то, нужно ли введение контрастного вещества.

В Москве за рентген цены варьируются от 1200 до 6000 р. В других регионах России стоимость может быть немного ниже, но различия несущественны.

В Украине за обследование грудного отдела позвоночника отдать надо 200-725 грн. Стоимость связана с количеством проекций, которые требуется сделать, необходимостью использования контраста для обследования.

Видео: "Как происходит функциональная проба рентгеновского исследования?"

Заключение

Для выявления заболеваний позвоночника, определения степени искривления грудного отдела назначают рентгенографию. Это широко распространенный, доступный многим метод диагностики заболеваний.

Оборудование для его проведения есть практически во всех больницах. Для лежащих пациентов были разработаны специальные мобильные аппараты, которыми делают рентген на дому или в палатах больницы.

При проведении рентгена на обследуемый участок направляется поток лучей, которые задерживаются в областях с высоким содержанием кальция. Затем они проецируются на экран, оставляя отпечаток. При проведении диагностики пациент получает небольшую дозу облучения.
К преимуществам обследования относят невысокую стоимость, отличную информативность и широкую доступность метода.
Назначают рентген при врожденных аномалиях развития позвоночника, травмах, подозрении на опухоли, воспалительные процессы либо прохождение дистрофически-дегенеративных изменений в тканях.
Не рекомендуют проводить рентгенографическое обследование беременным женщинам, пациентам с внутренними кровотечениями и пневмотораксом.
В зависимости от показаний проводят исследование в положении лежа на спине, боку либо стоя. Получить полноценную картинку позволяет проведение рентгена в 2 проекциях (фронтальной и боковой).

Занимается диагностикой больных в области травматологии и ортопедии. Читает рентгеновские снимки, а также проводить консервативное лечение остеохондроза и протрузий дисков позвоночника с помощью мануальной терапии. Другие авторы

Читайте также:
