Технические погрешности и артефакты ЭКГ. Клиническое значение ЭКГ

Добавил пользователь Валентин П.
Обновлено: 14.12.2024

Результаты ЭКГ расшифровывают врачи-кардиологи клиники. Данные передаются от датчиков на термобумагу в виде графического изображения, с линиями и зубцами разной формы и высоты. По ним определяются нарушения в работе сердца, его мышцы или проходимости электроимпульсов.

Особенности расшифровки

Расшифровка кардиограммы проводится пошагово. Скорость движения ленты с графиком должна быть 25 либо 50 мм/сек. По ней оценивается ритм сердца и состояние его мышцы. Определяются размеры, длина зубцов и интервалы между ними.

Оцениваются их форма и вектор. По длительности промежутков определяется регулярность ритма сердца. Стандартные принятые значения для расшифровки:

• ЧСС - частота сокращений;
• Р, Q, S и Т - виды зубцов;
• PQ - период атриовентрикулярной проводимости;
• Р - сокращения предсердий;
• QRS - желудочковый комплекс;
• QT - нарушение ритма, определение наличия кислородного голодания;
• RR - расстояние между макушками QRS, регулярность сокращений органа.

ЭКГ-расшифровка включает в себя оценку кардиологом норм и отклонений сердечных ритмов, работы органа в целом, его кровоснабжения, проходимости электрических импульсов.

Кардиограмма в норме

Для нормальной работы сердца оно должно правильно сокращаться. Это происходит с помощью электроимпульсов. В результате орган сокращается с определенной частотой. Нормальный ритм сердца - от 60 до 90 ударов в минуту. Прекращение или замедление электроимпульсов называется блокадами. Они относятся к нарушениям сердечной деятельности и могут быть полными или неполными.

Блокады на ЭКГ свидетельствуют об учащенном или замедленном сердцебиении. Это указывает на наличие тяжелых заболеваний и приводит к серьезным последствиям. При полной блокаде импульсы отсутствуют. Опасность такого состояния кроется в том, что в итоге в мозг перестает доставляться кислород, а за этим следуют потеря сознания и нередко смерть. Блокады могут быть различной выраженности и зависят от возраста.

Некоторые виды блокад, например, внутрипредсердная или блокада I степени, как правило, не имеют клинических признаков и случайно выявляются по ЭКГ при плановом обследовании. Блокады первой степени, не проявляющиеся клинически, могут быть рассмотрены как вариант нормы.

Блокады включают в себя пучок Гиса (часть проводящей системы, скопление мышечных волокон). Он делится на две части (ножки) - правую и левую с передним и задним ответвлениями волокон. Блокады ножек пучка Гиса на ЭКГ свидетельствуют о конкретных заболеваниях:

• деформация перегородки в сердце;
• митральный стеноз;
• высокое артериальное давление;
• ишемия;
• появление тромбов;
• острый инфаркт.

ЭКГ-норма: основные значения

Как расшифровать кардиограмму?

Расшифровка электрокардиограммы проводится опытными кардиологами. Они проверяют передачу и пути электроимпульсов, отсутствие или наличие воспалительных процессов, деформаций сердечной мышцы, нарушения электролитного обмена. Результаты кардиограммы:

1. Разные интервалы между R-зубцами свидетельствуют о ненадежности синусового узла, мерцательной аритмии, блокаде сердца, экстрасистолии.
2. ЧСС менее 60 ударов/мин говорит о брадикардии, больше 90 уд/мин - о тахикардии.
3. Удлиненный интервал P-Q говорит об атриовентрикулярной сердечной блокаде, укороченный - о синдроме WPW.
4. Острый, высокий или двухгорбый Т - перегрузка сердца, ишемия. Если зубец сливается с S-Т-интервалом или флажковым R - острый инфаркт.
5. Расширение QRS - это гипертрофия желудочков или блокада ножек Гиса. Когда в комплексе нет просветов - фибрилляция желудочков либо пароксизмальная тахикардия. QRS в форме флажка - инфаркт.
6. Высокие, широкие или двухгорбые зубцы Р - это утолщение миокарда. Если вычерчен график в виде «пилы» - мерцание предсердий.
7. Широкий и глубокий Q-зубец - это любая форма инфаркта.
8. Отклонения высоты R- и глубины S-зубца - гипертрофия желудочка, R-вершина в виде «пилы» - блокада ножек Гиса.

Если основная линия кардиограммы выше или ниже положенного уровня больше чем на 2 мм - это может быть инфаркт, ишемия или стенокардия. Утолщение левого желудочка - это признак высокого артериального давления. Блокады пучка Гиса свидетельствуют о дистрофии сердца, склерозе, пороках органа, воспалительных процессах, сердечной недостаточности.

Врачи нашей клиники подробно расшифруют кардиограмму и расскажут обо всех нормах и отклонениях в ней. Каждому пациенту уделяется столько времени, сколько необходимо.

СРАВНИТЕЛЬНЫЙ АНАЛИЗ ПОГРЕШНОСТЕЙ В АНАЛОГОВОЙ И КОМПЬЮТЕРНОЙ ЭЛЕКТРОКАРДИОГРАФИИ

Annotation
The comparative analysis of the inaccuracies occurring in analogue and computer electrocardiography is presented.

ВВЕДЕНИЕ

Для повышения качества диагностики заболеваний сердца на ранней стадии необходимо, в частности, увеличивать точность измерения электрокардиосигнала. О возможностях электрокардиографии высокого разрешения сообщалось в [1, 5, 6, 7, 10]. Данная работа посвящена сравнению точности, которую может обеспечить традиционная (аналоговая) аппаратура и цифровой электрокардиограф. Авторы статьи выражают надежду, что приведённый материал поможет врачам глубже понять достоинства и недостатки аналоговой и компьютерной ЭКГ-регистрации.

Обычные аналоговые электрокардиографы представляют собой электронно- механические системы. Напряжение, наведённое на электроды в результате сердечной деятельности, усиливается электронным усилителем и регистрируется на бумажной ленте при помощи механического самописца.*

К усилителю предъявляются жёсткие требования по линейности, отношению сигнал/шум, дрейфу нуля, равномерности амплитудно-частотной характеристики и т.д. В то же время самописцу, как и всем механическим системам присущ ряд недостатков, связанных с подверженностью износу, необходимостью периодического технического обслуживания, погрешностью изготовления. А значит, в процессе эксплуатации характеристики самописца меняются, и запись ЭКГ становится менее достоверной.

Сам самописец обладает постоянной времени. Учитывая всё это, в технической документации прилагаемой к кардиографу, заводом-изготовителем указывается реальная погрешность измерения порядка 10-20%. Для диагностики, например, некоторых нарушений ритма сердца (НРС) нужна длительная запись потенциалов сердца.

Однако при длительном мониторинге длина ленты может выражаться десятками метров, и обработка ЭКГ становится неудобной. Имеется ещё ряд задач в кардиологии, когда аналоговая регистрация становится тормозом. Учитывая изложенное, целесообразно отказаться от механического звена в цепи обработки ЭКГ и записывать потенциалы сердца в память компьютера.

При этом открываются большие возможности по автоматизации анализа кардиограмм. Точность записи и разрешающая способность метода компьютерной ЭКГ позволяют получить большую информацию, и тем самым увеличить достоверность диагноза на ранней стадии заболевания, по сравнению с традиционной ЭКГ [1, 5, 6, 7, 9, 10].

ЭКСПЕРИМЕНТ

На базе серийного одноканального электрокардиографа ЭК1T 03 М2 создан прибор, позволяющий вести запись электрических потенциалов сердца как, традиционно, на бумажной ленте, так и в памяти компьютера. Упрощённая блок-схема устройства показана на рис. 1.

Рис. 1. Структурная схема экспериментального электрокардиографа: 1 - усилитель, 2 - самописец, 3 - преобразователь напряжение-ток.

Сигнал, снимаемый с электродов, подаётся на вход усилителя. Усиленный сигнал является входным для двух независимых цепей. Сохранена заводская часть: после преобразования напряжение -ток сигнал подаётся на самописец. Суть разработки составляет другая цепь (рис. 1).

Аналоговый сигнал подвергается дискретизации при помощи устройства выборки и хранения (УВХ) и оцифровывается аналого-цифровым преобразователем (АЦП). Цифровые отсчёты записываются в память компьютера. Пример компьютерной ЭКГ представлен на рис. 5.

Частота дискретизации, задаётся тактовым генератором (ТГ) и составляет 1200 Гц. В устройстве применён 10-ти разрядный АЦП, т.е. выходной цифровой сигнал имеет 2 10 = 1024 дискретных уровня.

ПОГРЕШНОСТЬ АНАЛОГОВОЙ И КОМПЬЮТЕРНОЙ ЭКГ

Подсчет ошибки, возникающей при аналого-цифровом преобразовании. Квантование, при котором сигнал аппроксимируется ближайшим уровнем называется округлением (рис. 2) [2, 3, 4, 8]. Очевидно, что максимальная абсолютная ошибка округления не превышает половину ступени квантования. Относительную ошибку можно выразить формулой (1), то есть, чем больше входной сигнал, тем меньше погрешность, естественно, при условии U < Umax.

Рис. 2. Аппроксимация аналогового сигнала дискретной последовательностью методом округления.

Единицы измерения значения не имеют. Это может быть напряжение на электродах в мВ или эквивалентное отклонение пера самописца, выраженное в миллиметрах. Диапазон регистрируемых сигналов серийного кардиографа колеблется от 0.03 до 5 мВ, эффективная ширина записи канала - 40 mm. При наиболее часто устанавливаемой чувствительности 10 mm/mV максимальный регистрируемый сигнал составляет 4 mV, что соответствует 40 mm на бумажной ленте. Эти величины логично принять в качестве Umax.

На графике (рис. 3), иллюстрирующем зависимость e(U) отмечены некоторые характерные точки. Видно, что во всём рабочем диапазоне входных сигналов относительная ошибка квантования, вносимая АЦП, не превосходит 6.5%, в то время как паспортная погрешность измерения напряжения аналогового ЭКГ-сигнала (табл. 1) составляет не более 20% в диапазоне от 0.1 до 0.5 мВА и 10% в диапазоне от 0.5 до 4.0 мВ.

Рис. 3. Зависимость относительной ошибки измерения напряжения от амплитуды входного сигнала.

Сравнение разрешающей способности серийного и компьютерного электрокардиографов

Относительная погрешность измерения амплитуды сигнала

Рабочий диапазон от 0.03 до 4 mV

Разрешающая способность по времени

Относительная погрешность измерения временных интервалов в диапазоне от 0.1 до 1 s

Генератор тактовых импульсов, управляющий УВХ, стабилизирован кварцевым резонатором, поэтому его относительная нестабильность частоты оценивается как 10 в минус четвертой степени %. Относительная же погрешность скорости движения ленты аналогового электрокардиографа по паспорту составляет 5%.

Оценка разрешающей способности прибора по времени, если принять следующие допущения: разрешающая способность человеческого глаза при анализе ЭКГ, записанной на бумаге, равна толщине линии самописца; разрешающая способность при анализе ЭКГ с экрана монитора равна одному пикселю (один дискретный отсчёт). Толщина линии самописца равна 0.2 мм.

При скорости протяжки ленты равной 50 мм/с на бумаге записывается 5-10/0.2 = 250 "толщин", в то же самое время в память компьютера записывается 1200 отсчётов ЭКГ. Таким образом, представление ЭКГ на экране монитора эквивалентно увеличению скорости протяжки ленты в 4.8 раза.

Если необходимо более детальное исследование ЭКГ то, теоретически, её можно полностью восстановить по дискретным отсчетам, так как ЭКГ можно считать сигналом с ограниченным спектром, и частота дискретизации удовлетворяет требованию теоремы Котельникова fд>2fв [2]. Реально точность ограничивается быстродействием УВХ.

Таким образом, анализ эксперимента показал, что погрешность измерения амплитуды при помощи компьютерного кардиографа по сравнению с аналоговым меньше в 10-25 раз, в зависимости от уровня входного сигнала; разрешающая способность по времени у компьютерного варианта в 4.8 раза больше, чем у аналогового, относительная погрешность измерения временных интервалов у компьютерного меньше в 100 раз.

Однако погрешность вносится не только аппаратной частью. Как уже отмечалось, цифровой сигнал обрабатывать проще, чем аналоговый. Для обработки аналогового сигнала необходимо изготавливать реальные приборы "в железе". Каждая операция предполагает использование нового прибора. Такая "жёсткая" структура оказывается громоздкой, дорогой, трудно поддающейся изменению.

Обработка цифровых сигналов ведётся при помощи компьютера. Чтобы изменить параметры обработки не нужен новый компьютер, достаточно лишь изменить программу, что очень важно при внедрении новых технологий при диагностике и т.д. Например, как видно из рис. 4,а и 5,а в спектре ЭКГ присутствует сетевая наводка, которая проявляется как дребезжание линии ЭКГ с частотой около 50 и около 100 Гц.

Рис. 4. Спектр ЭКГ: ДПФ по 1024 точкам, где а - полный спектр; б - искусственно усечённый спектр.

Рис. 5. Фрагмент компьютерной электрокардиограммы (пример); а - неочищенная ЭКГ; б - очищенная ЭКГ.

При компьютерной обработке эта помеха легко устраняется, что облегчает интерпретацию и анализ кардиограмм (рис. 5б). Под обработкой сигнала подразумевается фильтрация. Для обработки кардиографических сигналов нами применялись программы - цифровые фильтры нижних частот и дифференциаторы. Попробуем оценить ошибку, вносимую этими фильтрами.

Фильтрация - это уже само по себе преднамеренное изменение исходного сигнала с целью выделить из него полезную информацию. Цифровой сигнал можно подвергнуть дискретному преобразованию Фурье, то есть перевести его из временной области в частотную. В этом представлении сигнал будет характеризоваться набором кратных частот - гармоник. Эти гармоники образуют спектр сигнала.

Спектр цифрового сигнала ограничен: первая гармоника зависит от длины цифрового ряда, ограничение на верхнюю гармонику накладывается частотой дискретизации в соответствии с теоремой Котельникова. Полезный спектр реального кардиосигнала ограничивается примерно частотой 50 Гц, тогда как при частоте дискретизации 1200 Гц теоретически частота сигнала может достигать 600 Гц, реально эта цифра должна быть уменьшена в 3-5 раз.

3-5-кратный запас берётся для уменьшения искажений, связанных с дискретизацией. Зная спектр сигнала можно восстановить сам сигнал. При восстановлении сигнала можно искусственно ограничить спектр, отбросив, занулив все гармоники выше некоей выбранной (рис. 4). Теперь его граничная частота совпадёт с верхней используемой гармоникой. Описанный алгоритм эквивалентен низкочастотной фильтрации.

Причём, искусственно зануляя верхние гармоники мы не вносим искажений в низкочастотную часть, которая несёт основную часть информации. То есть получается как бы фильтр нижних частот с идеальной, прямоугольной частотной характеристикой.

Эта процедура не применяется на практике, так как неудобна для обработки больших массивов данных, её невозможно использовать для обработки текущих значений ряда в реальном масштабе времени, однако ничто не мешает нам использовать этот "идеальный фильтр" в качестве эталонного при определении ошибки, вносимой "обычным" цифровым фильтром.

В качестве "обычного" цифрового фильтра понимается рекурсивный цифровой фильтр нижних частот типа Баттерворта. Ошибки, вносимые рекурсивными фильтрами связаны с непрямоугольностью амплитудно-частотной характеристики и, в большей степени, с нелинейностью фазо-частотной.

Одним из перспективных способов обработки ЭКГ является метод фазового портрета [1, 5, 6, 7]. Для применения этого метода необходимо вычисление первой производной ЭКГ-сигнала по времени. Для этого применяется цифровой дифференциатор. Этот фильтр также вносит некоторые искажения, поэтому полезно оценить масштаб ошибки, сравнив работу фильтра с идеальной моделью.

Амплитудно-частотная характеристика идеального дифференциатора представляет собой наклонную прямую с началом в нуле координат, конец линии уходит на бесконечность, но при работе с сигналами с ограниченным спектром логично ограничить полосу пропускания фильтра частотой верхней гармоники (рис. 6).

Рис. 6. АЧХ идеального дифференциатора + идеального ФНЧ. Коэффициенты образуют арифметическую прогрессию.

"Идеальное дифференцирование с идеальной фильтрацией нижних частот" сводится к дискретному преобразованию Фурье (ДПФ), занулению верхних гармоник, почленному умножению ряда Фурье на ряд образованный элементами арифметической прогрессии с нулевым элементом равным нулю, и обратному ДПФ полученной последовательности. Шаг арифметической прогрессии или наклон АЧХ дифференциатора не играет роли, поскольку влияет лишь на амплитуду выходного сигнала, но не на его форму.

На рис. 7 и 8 показаны фрагменты кардиограмм обработанных "идеальным" и "обычным" фильтром. Как и следовало ожидать, основное различие локализовано в тех местах ЭКГ, где наблюдается быстрое изменение сигнала (присутствуют высокие частоты), это - QRS-комплекс. В качестве числового параметра, позволяющего оценить погрешность, вносимую фильтрами, выбрана площадь, ограниченная кривыми. При этом полагается, что площадь под кривой, полученной с помощью "идеального" фильтра равна единице.

Рис. 7. Сравнение ЭКГ, обработанных «идеальным фильтром нижних частот»: ДПФ по 1024 точкам 70-ая верхняя гармоника; и ЦФНЧ типа Баттерворта 4-го порядка частота среза 60 Гц.

Проанализировано 10 отрезков ЭКГ с применением цифровых фильтров разного порядка. Отрезки ЭКГ содержали комплекс QRS-T. Диапазон значений полученных результатов приведен в табл. 2.

Кардиограмма сердца и ее расшифровка - как делают и в каких случаях

Современная медицина с каждым годом пополняется новыми вариантами исследований. Но в кардиологической практике по-прежнему лидирует электрокардиография − малоинвазивный, экономный и простой в выполнении метод, который помогает оценить работу сердца и выявить изменения в нем. Процедура без противопоказаний, ее можно делать даже маленьким деткам, к тому же это совершенно безболезненно.

Электрокардиограф воспринимает и записывает электрические импульсы, которые возникают в миокарде, отображая их на пленке. Частоту сердечных сокращений, правильность ритма, особенности проводящей системы, состояние миокарда - показывает кардиограмма сердца.

Показания к проведению

Хоть кардиография и рутинный метод исследования, она тоже имеет показания. Для определения причины боли или дискомфорта в области груди, пациент обращается к терапевту или кардиологу. Врач изначально собирает анамнез, осматривает, измеряет давление и пульс, аускультирует сердце, а потом уже направляет на исследование, дабы узнать, что показывает кардиограмма.

Показания к проведению ЭКГ:

• загрудинная боль (подозрение на стенокардию или инфаркт миокарда);
• одышка;
• дискомфорт в области сердца после перенесенных вирусных или бактериальных инфекций;
• патологическое сердцебиение, перебои в работе сердечной мышцы.

Обязательно проведение ЭКГ в таких случаях:

• при госпитализации в стационарное отделение любого профиля;
• перед хирургическими вмешательствами;
• во время профилактических осмотров взрослых;
• для школьников при выборе группы занятий физической культурой.

Электрокардиограмму сердца используют и для первичной диагностики патологических состояний, и для контроля динамики заболевания. При назначении препаратов доктор полагается и на субъективные ощущения пациента, и на данные ЭКГ, которые отображают фактические изменения в сердечно-сосудистой системе.

Техника выполнения

Проведение кардиографии не требует особо сложных навыков, поэтому как делать кардиограмму сердца, знает средний и младший медицинский персонал. Устройство для подобной манипуляции − кардиограф. Он бывает стационарным и находится постоянно в специально оборудованном кабинете, который имеет каждая поликлиника, или мобильным - для удобной записи ЭКГ у постели больного.

При проведении ЭКГ пациент ложится на спину. Точки, где накладывают электроды, освобождают от одежды и смачивают изотоническим раствором хлорида натрия для улучшения проводимости. Электроды в виде пластин цепляют на конечности: красный - на правую руку, желтый − на левую, зеленый - на левую ногу и черный на правую. На грудную клетку устанавливают шесть электродов в виде присосок. Они носят название грудных отведений (V1-V6), а электроды с конечностей считают основными (I, II, III) и усиленными (aVL, aVR, aVF). Каждое из отведений отвечает за определенный участок в сердце. Подозревая патологические процессы по задней стенке сердечной мышцы, применяют дополнительные грудные отведения (V7-V9).

Важно, чтобы перед плановым проведением электрокардиографии пациент не употреблял спиртное, кофе. При снятии нежелательно двигаться, разговаривать, поскольку это приводит к искажению результатов обследования.

Кардиограмму записывают как график на специальную бумагу или в электронном виде. Важно отснять не менее четырех сердечных циклов для получения объективных данных о состоянии сердца. Пленку подписывают с указанием ФИО, половой принадлежности (мужчина, женщина), датой проведения исследования, возрастом пациента, поскольку у взрослого и ребенка разные значения нормальных параметров. После этого запись передают врачу, который детально расшифровывает ЭКГ.

Различные методики и показания к ним

Классическое снятие ЭКГ помогает увидеть, как ведет себя миокард и проводящая система сердца в текущий момент. Во многих случаях (профилактические осмотры, нормальная беременность) обычной кардиограммы достаточно. Но возникают ситуации, когда пациент жалуется на появление боли или одышки только при стрессе или физической нагрузке, либо же в определенное время суток, а на пленке не видно характерных изменений ритма или патологических зубцов. В подобных эпизодах применяют дополнительные виды кардиографии.

При стенокардии не всегда удается зафиксировать изменения на ЭКГ, поэтому приходится использовать вариант стресс-ЭКГ или тредмил-тест. Этот способ подразумевает выполнение физических упражнений (бегущая дорожка или велоэргометр) во время записи кардиограммы.

Показания к выполнению нагрузочного теста:

• диагностика стенокардии напряжения и определение ее функционального класса;
• контроль эффективности лечения ишемической болезни и стенокардии.

Кроме этого, существует ряд противопоказаний к такой процедуре:

• острый период инфаркта миокарда;
• нестабильная стенокардия;
• аритмия, тяжелые блокады;
• сердечная недостаточность в стадии декомпенсации.

Еще один специализированный вид ЭКГ − холтер (суточный монитор работы сердца). Для выполнения этой процедуры на тело пациента крепят электроды и сам регистратор, который небольшого размера и измеряет электрические потенциалы круглосуточно. Подробнее о таком виде кардиографии читайте в статье «Метод холтеровского мониторирования ЭКГ».

Расшифровка результатов

Расшифровка электрокардиограммы сердца − важный и ответственный этап в постановке диагноза и назначении лечения. Для правильной интерпретации необходимо понять суть зубцов и линий на графике.

Распечатка ЭКГ несет в себе три важных элемента:

• зубец - вогнутость или выпуклость линии. Шифруют латинскими буквами P, Q, R, S, T;
• интервал включает сегменты и зубцы;
• сегмент - расстояние между двумя зубцами.

При описании кардиограммы учитывают продолжительность интервалов, высоту зубцов, положение и форму сегментов. Важные факторы − скорость записи пленки, с которой работает электрокардиограф (чаще 25 или 50 ммсек) и артефакты (движение пациента по время процедуры, дрейф изолинии):

1. Зубец Р - отображает процессы в предсердии, в норме положительный, высотой до 2,5 мм и продолжительностью 0,1 с.
2. Зубец Q - показывает импульсы в межжелудочковой перегородке, продолжительность - 0,03 с.
3. Зубец R - самый высокий, отображает импульсы собственно желудочков.
4. Зубец S − отрицательный и неглубокий, свидетельствует о завершении прохождения импульса в желудочках.
5. Зубец Т - отражает реполяризацию желудочков.

Следующий важный показатель нормальной ЭКГ - синусовый сердечный ритм. Критерии: зубец Р есть перед всеми QRS, равный РQ (0,12-0,2 с) во всех отведениях и сердцебиение 60-80 уд./мин.

Кто делает

Доктор любой специальности имеет хотя бы минимальное представление, как читать кардиограмму сердца, уметь распознавать признаки тяжелых состояний. Чаще всего расшифровуют кардиограммы терапевты или кардиологи, ведь они назначают это исследование. Фельдшеры и врачи скорой помощи читают пленки, чтобы быстро принять решение о медицинской поддержке или госпитализации в кардиостационар. Во многих поликлиниках работают доктора, которые делают только расшифровку кардиограмм (врач функциональной диагностики) и пишут заключение к выполненному исследованию.

Современные кардиографы в конце записи предоставляют предварительный результат исследования с указанием размеров интервалов и зубцов, ЧСС, положения электрической оси сердца и признаками таких патологий: блокады, аритмии, гипертрофии стенок миокарда. Это облегчает работу доктора в подсчете и измерении сегментов, но при том бывает, что программа неверно интерпретирует результаты. Врач перепроверяет патологические признаки на ЭКГ и делает правильное заключение.

В некоторых случаях вывод электрокардиограммы сердца не решает вопрос диагностики окончательно. Доктор может попросить показать предыдущие пленки и заключения других обследований. При постановке диагноза учитывают данные анамнеза, течения заболевания, приема лекарственных препаратов.

Можно ли самостоятельно интерпретировать результаты

Многие пациенты желают знать, как самостоятельно расшифровать кардиограмму сердца, ведь часто хочется поскорее выяснить результат исследования, чтобы успокоить себя. Но это задание лучше доверить доктору, получив грамотную консультацию, хоть и некоторые данные ЭКГ просто интерпретировать даже новичкам. Процедуру сделать легче, если запись высокого качества и на пленке нет артефактов.

Чтобы понять, как прочитать кардиограмму сердца, нужно знать о параметрах ритма и частоты сердцебиения. Для определения числа сокращений подсчитывают количество больших квадратов на пленке между двумя ближайшими зубцами R. На скорости 50 ммс разделяют 600 на количество квадратов, а при 25ммс − 300 делят на число квадратов.

После указывается значение ЭОС. Как говорилось ранее, положение оси бывает нормальным, горизонтальным или вертикальным. Норма: вертикальное у худощавых людей, горизонтальное - у гиперстеников (коренастых, с широкой грудной клеткой). Отклонение ЭОС расшифровывают как гипертрофию стенок миокарда, блокаду проводящих путей или других патологий.

Как выглядит заключение электрокардиографии

Существует общепринятая норма формулировки заключений ЭКГ, которой придерживаются все врачи. В начале описания пишут полную характеристику зубцов, сегментов и интервалов, указывая их размер, амплитуду и продолжительность. Затем отмечают тип ритма (вариант нормы − синусовый) и направление оси сердца. Если показатели в порядке, то доктор делает пометку, что на кардиограмме нарушений не выявлено.

Если зафиксированы отклонения от нормы, врач вносит их в заключение: какой зубец или сегмент изменен и о какой проблеме говорит. Высокий и заостренный зубец Р − признак увеличения правого предсердия (легочного сердца), а раздвоенный двугорбый Р интерпретирует увеличение левого предсердия.

Если интервал РQ (норма 0,12-0,2 сек.) увеличен, то включают в описание ЭКГ характеристики атриовентрикулярной блокады и ее степень:

• І − только удлинение интервала без других изменений;
• ІІ - удлинение Р-Q;
• ІІІ - нет связи между QRS и зубцом Р.

Один из важных ключей для диагностики − сегмент ST, ведь он отображает снижение кислородного обеспечения миокарда.

Комплекс QRS показывает процессы в желудочках, а его изменения или различные деформации говорят о блокаде ножек пучка Гиса, желудочковой экстрасистолии.

Изменения зубца Т отображают патологические процессы при восстановлении сердца после сокращения. Двухфазный Т появляется при гиперкальциемии, интоксикации сердечными гликозидами; сниженный зубец Т говорит, что страдает эндокринная система (гипотиреоз, дисгормональная кардиомиопатия).

При патологическом ритме указывают, какой сегмент проводящей системы его сгенерировал. Выделяют:

• предсердный ритм с ЧСС 45-60 уд./мин. (Р-негативный в ІІ и ІІІ отведениях перед желудочковым комплексом);
• атриовентрикулярный − зубец Р появляется после QRS;
• желудочковый - QRS широкий, нет связи с зубцом Р, ЧСС меньше 40 уд./мин.

Для наглядности наведем пример расшифровки нормальной электрокардиограммы: «PQ - 0,11 с. 2. QRS - 0,05 с. 3. QT - 0,3 с. 4. RR - 0,61 - 0,65 - 0,6. Ритм синусовый, регулярный. ЧСС 74 удара в минуту. Нормальное положение ЭОС».

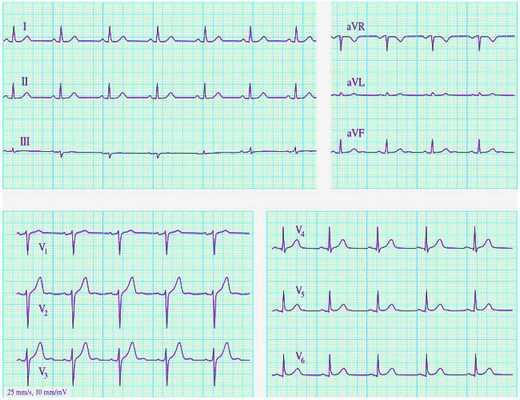

Пример нормальной кардиограммы

Диагностическая ценность ЭКГ

Метод кардиографии появился давно и не теряет актуальности в наше время. С тех пор он усовершенствовался и видоизменился, но по-прежнему остается незаменимым исследованием заболеваний кардиоваскулярной системы.

Наиболее точно кардиограмма определяет причину патологии ритма. ЭКГ удачно регистрирует и появление параимпульсов, и указывает местонахождение очага, вид аритмии. Часто на пленке проявляется блокада проводящих путей (синоатриальная, АВ-узла, ножек пучка Гиса). Кроме выявления патологий, кардиограмма помогает доктору определиться с дальнейшей тактикой лечения.

А вот с диагностикой ИБС метод обычной электрокардиографии иногда не справляется. Ведь важно зафиксировать признак ишемии во время припадка, что не всегда происходит на приеме у врача. Но в таких случаях снимают кардиограмму при физической нагрузке, или с помощью холтера определяют приступы стенокардии.

На кардиограмме четко отображается инфаркт миокарда, что значительно облегчает его диагностику, а из-за простоты и скорости выполнения процедура помогает вовремя начать лечение. Кроме этого, ЭКГ-исследование выступает как показатель давности коронарного синдрома.

Метод электрокардиографии используют и для диагностики болезней сердечно-сосудистой системы, и в эндокринологической практике. Сахарный диабет увеличивает риск развития атеросклероза и ишемической болезни. При феохромоцитоме возможны нарушение ритма и кардиомиопатия. Диффузный токсический зоб − частая причина фибрилляции предсердий.

В современной медицинской практике электрокардиография остается одним из самых простых, быстрых и доступных методов диагностики. С ее помощью определяют ряд заболеваний на ранних стадиях и предотвращают множество осложнений.

Для подготовки материала использовались следующие источники информации.

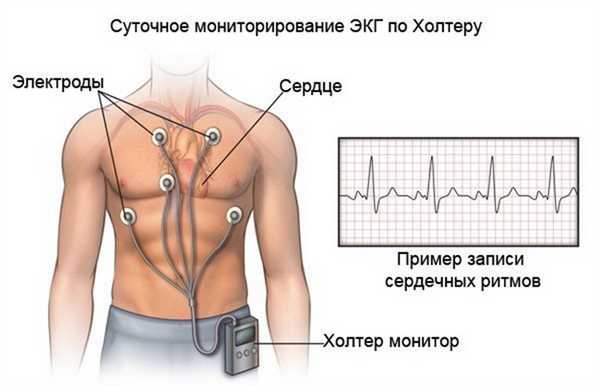

Суточный мониторинг ЭКГ по Холтеру (ХМ): что это такое, как сделать и расшифровать

Холтеровское мониторирование электрокардиограммы - это неинвазивная диагностическая процедура, проводимая с целью оценки сердечных функций, а именно автоматизма, проводимости, возбудимости и рефрактерности.

Метод надежно закрепился в практике терапевтов, семейных врачей и кардиологов. Во многих случаях без него не представляется возможной качественная диагностика аритмий и контроль эффективности проведенной терапии.

Наиболее часто назначают холтеровское исследование в поликлинике, так как процедура не требует круглосуточного наблюдения врача.

Что такое холтер

Это метод непрерывной регистрации ЭКГ во время обычной ежедневной активности с записью результатов на карту памяти и дальнейшим анализом полученных данных.

Основная идея амбулаторной электрокардиографии заключается в увеличении длительности и возможности записи ЭКГ в естественном окружении для пациента, что подразумевает повышение диагностической значимости и чувствительности метода к нарушениям ритма и проводимости сердца.

В отличие от кратковременной регистрации ЭКГ стандартным кардиографом длительный кардиомониторинг по Холтеру помогает:

1. Оценить связь между возникновением аритмий и клиническими симптомами, в том числе синкопальными состояниями.
2. Выявить проходящие нарушения сердечного ритма у пациентов с соответствующими клиническими симптомами.
3. Зарегистрировать моменты появления и прекращения пароксизмов, что позволяет обозначить механизм возникновения аритмий и провести дифференциальную диагностику.
4. Сделать количественную и качественную оценку аритмий, необходимую для стратификации риска (определение пациента в ту или иную группу, учитывая вероятность возникновения осложнений).
5. Установить зависимость возникновения аритмий от дефицита венечного кровотока.
6. Проверить эффективность и безопасность лекарственной терапии аритмий.
7. Дать оценку функционированию имплантированных приборов (электрокардиостимуляторов, кардиовертеров-дефибрилляторов).

Механизм работы

Результатом новейших разработок стало появление на рынке аппаратов с полифункциональным мониторингом, которые помимо ЭКГ регистрируют уровень артериального давления и другие физиологические параметры.

Механизм работы суточных кардиомониторов идентичен аппарату ЭКГ. На теле пациента фиксируют датчики, с помощью которых происходит непрерывное (или эпизодическое при многодневном фрагментарном мониторинге событий) записывание электрической деятельности миокарда. Через провода показатели передаются на регистратор с картой памяти. В новейших моделях предусмотрена функция передачи данных в режиме онлайн.

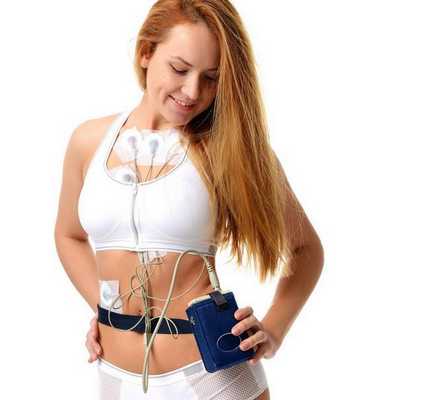

Как устроен прибор и какие его виды бывают

Прибор для Холтер-мониторинга сердца обеспечивает:

Большинство современных систем суточного мониторинга ЭКГ состоят из:

1. Регистрирующего устройства:
   • Электродов (датчиков, прикрепляемых на поверхность тела).
   • Соединительных проводов.
   • Главного кабеля.
   • Прижимающего сигнализатора.
   • Регистратора.
2. Анализирующей части. Программного обеспечения, которое выполняет системный анализ записанных данных.

Регистратор фиксируют к телу исследуемого на весь период мониторинга. Прибор питается энергией от аккумулятора или батареек. Показатели обычно записываются на съемный носитель информации (флеш-карту).

На корпусе большинства регистраторов есть кнопка «маркер события», на которую пациент нажимает при появлении определенных симптомов.

Для удобства и сохранения результатов исследования считывающая часть прибора переносит и превращает информацию, которая содержится на съемном носителе, на анализирующий элемент (компьютер со специальными программами для расшифровки и характеристики сигнала ЭКГ).

Непрерывный контакт регистратора с туловищем больного обеспечивается с помощью одноразовых самоклеящихся электродов, состоящих из сплавов серебра с хлором.

Сравнительная характеристика приборов для амбулаторного мониторинга кардиограммы:

• прост в использовании;
• точный подсчет показателей.

• анализ ретроспективный;
• ограниченное время регистрации ЭКГ;
• необходимость ведения дневника пациентом.

• прост в использовании.

• электроды крепят на кожу;
• часто возникает повреждение системы;
• аппарат не активизируется автоматически.

• прост в использовании.

• кожные электроды.

• длительный период наблюдения;
• нет кожных датчиков.

• инвазивный метод.

• возможность длительного наблюдения;
• нет кожных электродов;
• фиксация дисфункций пейсмейкера (искусственного водителя ритма).

• инвазивный метод;
• ограниченное использование;
• неполный объем информации;
• морфология электродов.

• длительное наблюдение;
• регистрация в реальном времени.

• высокая стоимость метода;
• необходимость нахождения в стационаре.

• длительное наблюдение;
• ЭКГ в реальном времени;
• нет ограничений относительно активности пациента.

• кожные электроды;
• параллельная валидация данных;
• необходима мобильная связь.

Существуют и кардиореспираторные системы, в которые дополнительно к ЭКГ вмонтированы датчики мониторинга дыхания, кислорода в крови, движений пациента. Такое исследование зачастую проводят во время сна, расшифровывает результаты сомнолог.

Основные производители и их особенности

Лидеры по производству кардиомониторов - Великобритания, Германия и Чехия. В России также работают несколько фирм, предлагающих мониторы Холтера с меньшей стоимостью.

Цена прибора зависит от набора дополнительных функций, удобства в использовании, емкости аккумулятора и карты памяти, а также длительности беспрерывной работы, возможности онлайн-передачи показателей и программного обеспечения для расшифровки данных.

Как известно, у некоторых пациентов эпизоды аритмии случаются редко и зарегистрировать их во время Холтера невозможно. С этой целью была разработана кардиотехника для фрагментарного мониторирования ЭКГ. Так называемые «регистраторы событий» записывают короткий эпизод ЭКГ после активации прибора пациентом, у которого на тот моменты возникли симптомы. По окончании записи данные сохраняются в памяти и пересылаются доктору с помощью телефона.

Сравнение новейших аппаратов суточного мониторинга ЭКГ:

• нет проводов;
• непрерывная запись трое суток;
• большой объем памяти;
• дистанционный анализ ЭКГ;
• применение у спортсменов и беременных.

• низшая стоимость;
• регистрация ЭКГ в 3 и 12 отведениях.

• непрерывная запись 48 часов;
• простое управление;
• устойчивость к влаге;
• прочный шлейф.

• точный сигнал;
• многоуровневый график ЭКГ;
• встроенный монитор активности пациента.

• мониторинг показателей 48 часов;
• голосовая запись для регистрации событий.

• отслеживание реопневмограммы;
• констатация положения тела, двигательной активности;
• беспроводной интерфейс.

Показания к суточному мониторированию ЭКГ

Непрерывный мониторинг ЭКГ на протяжении суток помогает выявить закономерность возникновения аритмий, их специфику, дополнительные феномены, развивающиеся при возобновлении нормального ЧСС. Это позволяет определиться с тактикой лечения.

Суточное мониторирование ЭКГ по Холтеру показано при:

1. Жалобах, указывающих на аритмии (сердцебиение, перебои, замирание, потеря сознания, головокружение, боли за грудиной).
2. Стратификации риска проявления жизнеугрожающих аритмий у пациентов без характерных признаков патологии, но с:
   • Гипертрофической кардиомиопатией.
   • Недавно перенесенным острым коронарным синдромом, осложненным недостаточностью кровообращения или аритмией.
   • Синдромом удлиненного Q-T.
3. Верификации диагноза аритмии у больных со скрытым течением заболевания.
4. Необходимости проверки эффективности подобранных антиаритмических препаратов.
5. Оценке функционального состояния, имплантированного кардиоприбора:
   • У больных с жалобами на перебои в сердце.
   • При индивидуальных настройках прибора.
6. Оценке недостаточности кровоснабжения миокарда при подозрении на:
   • Стенокардию Принцметала.
   • Острый коронарный синдром.
   • Неэффективность медикаментозной терапии ИБС.
7. Для характеристики лабильности сердечного ритма у больных с сахарным диабетом и ночным апноэ, перенесших острый коронарный синдром, который осложнен сердечной недостаточностью, а также с целью определения нарушений вегетативной иннервации.
8. Отслеживании 24-часовой динамики интервала Q-T при подозрении на синдром удлиненного Q-T.

Наиболее распространенное показание к Холтеру - симптомы, указывающие на аритмию:

• рецидивирующее частое сердцебиение;
• головокружение;
• обморочные состояния неизвестного происхождения;
• периодический дискомфорт в грудной клетке, одышка, слабость.

Суточный мониторинг сердца по Холтеру не имеет абсолютных противопоказаний.

Правила выполнения обследования

Перед началом исследования пациент знакомится с информацией:

• датой и временем следующего визита для снятия прибора;
• правилами ведения записей в дневнике;
• случаями использования кнопочного анализатора;
• запрещением купания, использования постельного белья с электроподогревом;
• запретом на самостоятельную настройку регистратора;
• постоянным контролем за положением и контактом датчиков, проводов и своевременного восстановления нормальной работы прибора.

Если на коже исследуемого в местах планового наложения датчиков есть чрезмерное оволосение, от него необходимо избавится. Затем кожный покров обрабатывают изопропанолом или ацетоном и протирают специальной губкой либо абразивной пастой для полного обезжиривания. Это снижает сопротивление кожи, что улучшает качество записи и препятствует отставанию электрода при двигательной активности. После приклеивания датчиков проверяют их сопротивление (не более 8 кОм).

Электроды соединяют с регистрирующим устройством при помощи проводов длиной 85-95 см. Затем фиксируют на коже пациента пластырем, закручивая в петлю (лучшая амортизация при движениях). В жаркий период года датчики закрепляют двойным количеством пластыря. На время сна исследуемый надевает тесное белье.

Датчики обычно накладывают на участки тела с малым объемом мускулатуры, чтоб избежать артефактов и искажения сигналов во время активных движений.

После установки аппарата делают функциональную пробу для определения надежности контакта датчиков с кожей. Для этого на монитор компьютера выводят запись ЭКГ, в то время, когда пациент меняет положение туловища в пространстве.

Затем в регистрирующий прибор вставляют источник питания, который помещают в футляр и крепят на пояс.

Ведение дневника пациента

На период проведения суточного мониторинга ЭКГ по Холтеру больной обязан вести дневник, где нужно подробно заполнять необходимые графы.

Этот документ состоит из двух половин:

1. Часть А, где пациент указывает:
   • Тип активности (сон, прогулка, физическая работа, управление авто, стресс).
   • Признаки патологии (боли, биение сердца, одышка, сдавливание в груди, головокружение, внезапная слабость).
   • Время употребления лекарств (название и доза).
   • Часы начала и окончания активности и жалоб (от - до).

Время	Род занятий	Признаки заболевания
10:00-12:00	Прогулка в парке	Боли за грудиной

1. Часть Б (пациент заполняет только при болях за грудиной):
   • Характер (тупая, давящая, колющая).
   • Время появления (отдых, работа, стресс, сон).
   • Интенсивность болевых ощущений снижается самостоятельно (когда), после прекращения нагрузки, приема нитратов.

   Дополнительно на макете туловища больной указывает локализацию болевых ощущений.

   Расшифровка результатов и заключение

   В выводах Холтеровского исследования указывают:

   1. Условия обследования (стационар или амбулаторно).
   2. Использованные отведения
   3. Параметры синусового ритма.
   4. Количественную и качественную характеристику обнаруженной патологии (сколько раз возникали и как долго длились эпизоды).
   5. Описание нарушений реполяризации в миокарде.
   6. Фрагменты максимальной элевации и депрессии сегмента S-T.
   7. Уточнение взаимосвязи аритмических и ишемических явлений с предъявленными жалобами.

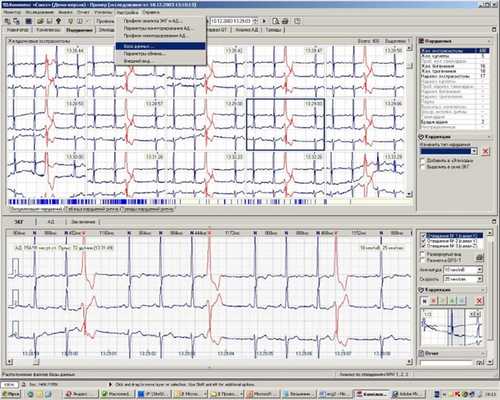

   Программное обеспечение на компьютере расшифровывает ЭКГ и проводит учет:

   • суммы записанных за период исследования комплексов QRS;
   • участков самого быстрого и медленного ЧСС с точным временем его регистрации;
   • количества возникновения тахи- и брадикардии;
   • числа экстрасистол, их доли на 1000 сердечных циклов;
   • эпизоды желудочковых аритмий.




   Иногда доктор выдает расширенный протокол, в котором дополнительно описывает:

   1. Подробный разбор нарушений сердечной деятельности.
   2. Анализ интервала Q-T, изменчивости ритма.
   3. Функциональное состояние имплантированных кардиостимуляторов.
   4. Графики почасовой вариабельности ЧСС, сегмента S-T, изменений сегмента Q-T за время исследования.

   Таблица. Элементы кардиологического заключения суточного мониторинга ЭКГ.

   • синусовый, трепетание, мерцание предсердий;
   • ритм идентичный на протяжении исследования или изменяется со временем;
   • особенности сбоев ритма (днем, ночью, на фоне тахи- или брадикардии);
   • циркадный профиль ритма и его отличия;
   • ЧСС - максимальная, минимальная, связь с физической нагрузкой;
   • наличие и характеристика суправентрикулярных экстрасистол.
   • количественная и качественная оценка;
   • морфология комплексов.
   • суправентрикулярные;
   • желудочковые.
   • длительность, происхождение, количество;
   • блокады (уровень, степень и тип).
   • есть или нет.
   • оценка изменений;
   • специфичность для ишемии;
   • количество и длительность эпизодов.
   • изменения, отмеченные в дневнике пациента;
   • ЭКГ-субстрат при возникновении симптомов.
   • физическая активность пациента;
   • техническая оценка качества записи;
   • общие комментарии.

   После основной части заключения доктор наводит примеры, которые иллюстративно характеризуют нарушения сердечного ритма и реполяризации. Длительность этих фрагментов 7-10 секунд.

   В отдельных случаях суточное исследование распечатывают в полном объеме на листах по 30 минут записи каждый.

   Существует также отдельное направление в долгом мониторинге ЭКГ - количественная оценка вариабельности сердечного ритма (ВСР), отклонений сегмента S-T, оценивание функции электрокардиостимулятора, длительности и колебаний интервала Q-T.

   Выводы

   Очевидно, что Холтер - далеко не единственный возможный метод диагностики аритмий. Во многих случаях достаточно записать ЭКГ в 12 отведениях или сделать краткосрочный мониторинг. И наоборот - у некоторых пациентов длительность исследования при Холтере недостаточна из-за редких эпизодов возникновения клинических симптомов. Поэтому требуется долгий фрагментарный мониторинг ЭКГ, либо более агрессивные методы диагностики (нагрузочные пробы, чреспищеводная диагностика, коронарография).

   ЭКГ: описание, норма и признаки патологий




   Электрокардиография - это метод фиксации и изучения электрических полей, появляющихся в процессе работы сердца. Эти электрические поля дают точное представление о том как функционирует сердечно-сосудистая система. ЭКГ - это недорогой и эффективный метод диагностики в кардиологии.

   Принцип ЭКГ

   Работа аппарата ЭКГ заключается в том, что датчики, размещенные на теле пациента фиксируют вектор и силу электрического заряда, который создает сердце в процессе работы. Изменения вектора электрического заряда записывается на бумажной ленте в виде графика. Анализ этого графика позволяют сделать вывод о правильности работы сердца и возможных заболеваниях.

   • трех стандартных отведениях;
   • в 12 отведениях.

   Определяется разность потенциалов между:

   1. левой рукой и правой рукой - это показатель работы передней стенки сердца;
   2. между левой ногой и правой рукой - это суммарное отражение 1 и 3 отведений;
   3. между левой ногой и левой рукой - это показатель работы задней стенки сердца.

   Эти отведения образуют равносторонний треугольник Эйнтховена, вершины которого расположены на электродах, размещенных на конечностях. В середине треугольника находится электрический центр сердца. Электрод на правой не используется для отведений, а предназначен для заземления.

   Линия, соединяющая два электрода одного отведения, называется осью отведения. Когда вектор электрического заряда сердца находится в отрицательной части оси отведения, то записывается отрицательное отклонение - зубцы Q, S, если вектор находится в положительной части оси отведения, то записывается положительное отклонение - зубцы P, R, T.

   Помимо 3 стандартных отведений определяется разность потенциалов между:

   • между левой ногой и объединенными руками (aVF) - это показатель работы задне-нижней сердечной стенки;
   • между левой рукой и объединенными левой ногой и правой рукой (aVL) - это показатель работы левой передне-боковой стенки;
   • между правой рукой и объединенными левой ногой и левой рукой (aVR) - это показатель работы правой боковой стенки.

   Кроме этого используются шесть однополюсных грудных отведений, когда 6 электродов устанавливаются непосредственно на грудную клетку:

   • V1 и V2 - это показатель работы правого желудочка;
   • VЗ - это показатель работы межжелудочковой перегородки;
   • V4 - это показатель работы верхушки;
   • V5 - это показатель работы левого желудочка и передне-боковой стенки;
   • V6 - это показатель работы боковой стенки левого желудочка.




   Что показывает ЭКГ

   • частоту сердечных сокращений;
   • ритм сердечных сокращений;
   • положение электрической оси сердца;
   • размеры и расположение сердца;
   • состояние сердца.

   При наличии патологий электрокардиография может выявить:

   • аритмию;
   • блокаду;
   • инфаркт миокарда;
   • ишемические изменения;
   • дистрофические процессы;
   • электролитные нарушения;
   • синдром Вольфа-Паркинсона-Уайта;
   • гипертрофию желудочков;
   • другие патологические процессы в сердце.




   Нормальная ЭКГ

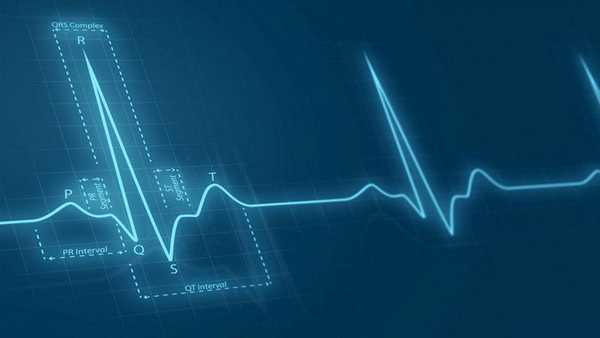

   На нормальной электрокардиограмме последовательно отображаются:

   1. нулевая линия;
   2. маленький зубец Р - в норме продолжительностью 0,7 - 0,12 секунд и амплитудой 0,5 - 2,5 мм;
   3. небольшой ровный сегмент PQ;
   4. отрицательный зубец Q (может отсутствовать) - в норме продолжительностью 0,03 секунд и амплитудой 0,3 - 0,5 мм;
   5. высокий положительный зубец R, в норме амплитудой 10-19 мм, и отрицательный зубец S, в норме амплитудой 0,2-0,5 мм;
   6. ровный сегмент ST;
   7. округлый положительный зубец Т - в норме продолжительностью 0,12-0,28 секунд и амплитудой не более четверти зубца R;
   8. очень низкий округлый положительный зубец U.

   Норма интервалов составляет:

   1. P-Q - продолжительность 0,2 - 0,8 секунд;
   2. P-R - продолжительность 0,18 - 0,2 секунд;
   3. QRST - продолжительность 0,38 - 0,55 секунд;
   4. QRS - продолжительность 0,06 - 0,1 секунд;
   5. S-T - продолжительность 0,35 - 0,44 секунд.

   Частота сердечных сокращений рассчитывается как:

   ЧСС = 60/(расстояние между зубцами R * K).
   K - коэффициент, зависящий от того с какой скоростью снята электрокардиограмма: при скорости 25 мм/c коэффициент - 0,04, а при 50 мм/c коэффициент равен 0,08.

   Нормой считается 50-90 ударов в минуту.

   Например, если расстояние R составило 20 мм, а кардиограмма снята при скорости 25 мм/c:

   ЧСС = 60/(20*0,04) = 75 ударов в минуту (в норме).

   Сердечный ритм оценивается по степени ритмичности кардиограммы. В норме она должны быть повторяющейся с возможными отклонениями до 10%. Для оценки отклонений сравниваются расстояние между зубцами R-R.

   При этом сердечный ритм в норме имеет синусовую природу, на что указывает зубец P, который положителен в 1 и 2 отведении и отрицателен в отведении aVR.

   В основном такие показатель говорят о том, что сердце здорово. Но стоит помнить, что расшифровку ЭКГ должен делать врач, только он может поставить правильный диагноз, поэтому не стоит расшифровывать электрокардиограмму самостоятельно.

   Патологии в ЭКГ

   Электрокардиограмма отличная от нормальной может указывать на различные заболевания и нарушения в работе сердца.

   Среди заболеваний могут быть:

   • аритмия;
   • гипертрофия предсердий;
   • блокада;
   • ишемическая болезнь;
   • перикардит;
   • миокардит;
   • тромбоэмболия;
   • гипокалиемия;
   • тахикардия;
   • нарушения ритма сердца;
   • инфаркт миокарда.

   Аритмия

   Аритмия характеризуется тем, что среди нормальных сокращений сердца есть и сокращения с отклонениями от нормы, сердце бьется реже или чаще, чем нужно, размер зубцов кардиограммы не одинаковый в каждом сердцебиении.

   Такие особенности ЭКГ могут говорить об аритмии.

   Аритмия может быть опасна и приводить к тромбоэмболии, сердечной недостаточности и даже остановке сердца при отсутствии своевременного лечения и помощи.

   Гипертрофия предсердий

   При гипертрофии левого предсердия на ЭКГ зубец P в 1 и 2 отведении является двугорбым, а в V1 отрицательным и продолжительными.

   Гипертрофия миокарда предсердий — это увеличение толщины миокардиальной стенки сердца, в условиях хронической перегрузки работы сердца объемом и давлением. Гипертрофия может привести к аритмии сердца.

   Блокада

   При блокаде ножек пучка Гиса на ЭКГ наблюдается уширением интервала QRS, а при полной блокаде сегмент ST и зубец Т становятся отрицательными.

   Блокада - это замедление проведения электрического сигнала по проводящей системе сердца. Приводит к замедление частоты сердечных сокращений до менее 50 ударов в минуту.

   Ишемическая болезнь

   При ишемической болезни сердца на ЭКГ сегмент ST слегка опущен, а зубец T имеет неглубокое отрицательное значение.

   Ишемическая болезнь представляет собой стеноз коронарных артерий в результате атеросклероза. В результате закупорки артерии может развиться инфаркт миокарда.

   Перикардит

   При перикардите на ЭКГ наблюдается незначительный подъем сегмента ST от восходящего колена зубца S, обращенный вогнутостью вниз, а зубец Т - положительный. При хроническом перикардите сегмент ST не приподнятый, а зубец Т - отрицательный и острый.

   Перикардит - это воспалительное поражение серозной оболочки сердца, проявляющееся в появлении жидкости в области перекарда и фиброзам, что приводит к затруднению работы сердца.

   При своевременной диагностике и лечении пациент полностью выздоравливает.

   Миокардит

   При миокардите на ЭКГ чаще наблюдается депрессия сегмента ST и отрицательный зубец Т. Но не всегда, бывают и другие особенности ЭКГ, которые указывают на миокардит, такие как изменение продолжительности интервала PQ, признаки, указывающие на блокады левой или правой ножки ПГ и нарушение ритма сердца.

   Миокардит - это поражение мышечной оболочки сердца в результате воспалительных процессов. Приводит к сердечной недостаточности, одышке, нарушению ритма сердца, дискомфорт, боли в области сердца и другие симптомы.

   При обнаружении миокардита положена госпитализация и лечение.

   Тромбоэмболия

   При тромбоэмболии легочных артерий на ЭКГ сегмент RS - Т смещен вверх и наблюдается отрицательный зубец T в отведениях V1-V4.

   Тромбоэмболия представляет собой закупорку сосуда тромбом и нарушение кровотока.

   При обнаружении тромбоэмболии необходима срочная госпитализация и лечение.

   Гипокалиемия

   При гипокалиемии на ЭКГ при начальной форме заболевания наблюдается большая волна U, а при тяжелой форме - депрессия сегмента ST и глубокий отрицательный зубец Т.

   Гипокалиемия - сниженная концентрация ионов калия в крови. Может вызывать утомляемость, слабость, нарушение дыхания, кишечную непроходимость и другие нарушения.

   Лечение направлено на восполнения уровня калия в организме.

   Тахикардия

   Тахикардия характеризуется увеличением частоты сердечных сокращений выше 90 ударов в минуту в покое. При тахикардии на ЭКГ может наблюдаться увеличенный сегмент QRS.

   Тахикардия это симптом, который указывает на наличие ряда заболеваний чаще эндокринной и нервной систем.

   При выявлении тахикардии требуется дальнейшая диагностика для выявления причины и ее устранения.

   Инфаркт миокарда

   При инфаркте миокарда на ЭКГ в одном случае может наблюдаться как отсутствие подъема сегмента ST и зубца Q, так и подъем и деформация сегмента ST, большой зубец Q и остроконечный отрицательный зубец T.

   Инфаркт миокарда - острое, угрожающее жизни заболевания при котором нужна быстрая госпитализация и оперативное лечение.

   Инфаркт миокарда возникает из-за тромбоза коронарной артерии, в результате чего возникает закупорка артерии, частичное или полное прекращение кровоснабжения и начало процесса отмирания тканей.




   Как проходит диагностика ЭКГ

   Процедура электрокардиографии происходит безболезненно и быстро:

   1. Пациент заходит в диагностический кабинет ЭКГ.
   2. Снимает одежду по пояс и закатывает штаны, оголяя голени ног.
   3. Врач смазывает датчики гелем и прикрепляет к телу пациента, фиксируя их.
   4. Доктор просит пациента принять нужное положение тела на кушетке, стоя или на велоэргометре.
   5. Диагност включает аппарат ЭКГ и начинает записывать диаграмму.
   6. Врач снимает датчики с тела пациента, просит протереть тело салфетками от геля и одется.
   7. Доктор анализирует электрокардиограмму, ставит диагноз, дает рекомендации и дальнейшие указания.

   При суточном холтеровском мониторировании врач размещает датчики на теле пациента, которые подключены к небольшому портативному устройству, собирающими данные электрокардиографии непрерывно в течение суток. Датчики и устройство ЭКГ прячутся под одежду и пациент носит их 24 часа. Затем возвращается к врачу, снимает устройство и датчики. Доктор анализирует ЭКГ, делает выводы и ставит диагноз пациенту.

   Методы ЭКГ




   Расшифровка ЭКГ

   Расшифровкой электрокардиограммы занимается врач, только он может выявить заболевания, поставить правильный диагноз и дать дальнейшие направления. Человеку без медицинского образования заниматься расшифровкой ЭКГ не следует.

   При расшифровке электрокардиограммы диагност обращает внимание на продолжительность, амплитуду, форму, частоту, повторяемость и прочие параметры следующих элементов кардиограммы:

   • зубец Р;
   • сегмент PQ;
   • зубец Q;
   • зубец R;
   • зубец S;
   • сегмент ST;
   • зубец Т.

   Когда нужно делать ЭКГ

   Электрокардиографию следует делать в следующих случаях:

   • Направления терапевта или другого врача;
   • В профилактических целях 1 раз в год после 40 лет;
   • Боли в грудной клетке или под лопаткой;
   • Затрудненное дыхание;
   • Отек конечностей и лица;
   • Отдышка в состояния покоя;
   • Повышенное артериальное давление;
   • Хронические заболевания опорно-двигательного аппарата.




   Стоимость ЭКГ в нашей клинике

   Мы оказываем следующие услуги в области кардиологии и ЭКГ диагностики:

   • Прием кардиолога первичный - 1500 рублей;
   • Прием кардиолога повторный - 1400 рублей;
   • ЭКГ с расшифровкой - 500 рублей;
   • ЭКГ без расшифровки - 250 рублей;
   • Расшифровка ЭКГ, сделанной в другой клинике - 300 рублей;
   • Суточное мониторирование ЭКГ по Холтеру - 2200 рублей;
   • Комплексное суточное мониторирование АД + ЭКГ по Холтеру - 3500 рублей;
   • Велоэргометрия (нагрузочные пробы) - 1800 рублей;
   • Программа "здоровое сердце" - 6500 рублей;
   • Суточное мониторирование АД - 1700 рублей;
   • Тропаниновый тест - 400 рублей.

   Читайте также:


   • Синдром замороженного плеча (адгезивный капсулит): атлас фотографий

   • Диагностика стадии рака молочной железы и их критерии

   • Доступ и ход операции неанатомической частичной резекции печени

   • Остеохондрома коротких трубчатых костей кисти: атлас фотографий

   • Уход после операции чрескожной фиксации переломов таранной кости
