Ультразвуковые исследования. Компоненты ультразвукового сканера

Добавил пользователь Евгений Кузнецов
Обновлено: 14.12.2024

Принцип работы УЗИ аппарата

Домой » Принцип работы УЗИ аппарата

Принцип работы УЗИ аппарата основан на применении ультразвука для получения данных о различных структурах и объектах. Применение своеобразной эхолокации в теле человека стало возможным благодаря пьезоэлектрическому эффекту, который был открыт в 1880 г. Пьером и Жаком Кюри и заключается в том, что при сжатии или растяжении кристаллов естественного происхождения на их гранях формируется электрический заряд.

Физика медицинского ультразвука в современных УЗИ аппаратах

УЗИ датчик генерирует и регистрирует ультразвуковые волны под воздействием высокого напряжения или звуковых волн высокой частоты соответственно.

Прямой пьезоэлектрический эффект создает ультразвуковые волны

Под воздействием электричества кристаллы акустического модуля датчика начинают быстро вибрировать и менять свою форму - именно этот эффект приводит к распространению звуковой волны высокой частоты — то есть ультразвука. Ультразвук по своей природе ничем не отличается от обычной звуковой волны (которую мы можем услышать), и даже от морской волны.

Пьер и Поль Кюри, обнаружившие пьезоэлектрический эффект

УЗ — это продольная механическая волна, другими словами — ультразвук распространяется в различных средах (сами кристаллы и линза датчика, гель, ткани пациента) вдоль направления измерения плотности вещества среды, то есть прямолинейно, от датчика.

Учитывая физические эффекты взаимодействия УЗ волн друг с другом и нужным образом управляя напряжением на кристаллах датчика, мы можем изменять угол отклонения ультразвука и формировать область визуализации нужной нам формы (как, например, происходит при кардиологических исследованиях секторными фазированными датчиками).

В тканях пациента (как и в других средах) ультразвук может частично поглощаться или рассеиваться, отражаться от различных объектов и структур.

Обратный пьезоэлектрический эффект превращает ультразвук в изображение на экране

Когда отраженная звуковая волна достигает пьезоэлементов (кристаллов) датчика, в них возникают слабые электрические импульсы. Кристаллы датчика включены в специальную электрическую цепь, по которой сигналы передаются в основной блок УЗИ аппарата, где они усиливаются, очищаются от помех и шумов, специализированной электроникой и затем используются программным обеспечением ультразвуковой системы для построения изображения.

Тем самым датчик используется как для приема ультразвуковых волн, так и для передачи.

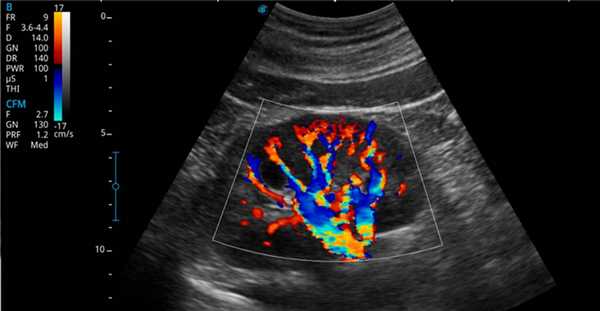

В зависимости от выбранного режима работы, информация с датчика используется для

получения 2D или 3D изображения — при этом аппарат анализирует соотношение отправленного и полученного ультразвука, а также время получения отраженного сигнала. Чем больше УЗ волн вернулось к датчику, тем более твердая структура встретилась на его пути. Например, при визуализации в самом простом B-режиме области, в которых датчик не получает ответа — абсолютно темные, а области, от которых отражается наибольшее количество ультразвука — наиболее светлые. Промежуточные варианты имеют различные оттенки серого.
получения данных о скоростях и для количественной оценки кровотока и других жидких сред в организме — в таких режимах работы УЗИ аппарат использует эффект Доплера (поэтому и режимы называются доплеровскими). Оценивается изменение характеристик полученного ультразвука относительно параметров отправленной волны. Когда УЗ волна отражается от движущейся частицы (например, клетки крови), характеристики волны изменяется. Если правильно обработать данные о таких отличиях — можно получить скорость кровотока в сосудах или количество клеток крови, проходящих через интересующую нас область

В конструкции датчика помимо акустического модуля (пьезокристаллов) имеется демпфирующий слой, который поглощает нежелательные УЗ-колебания и акустическая линза, которая помогает фокусировать пучок ультразвукового излучения в фокусной точке. Подробнее устройство рассмотрено в этой статье ниже.

Устройство УЗИ-аппарата

Что касается самого УЗИ-аппарата, в его конструкцию входят следующие элементы:

Основной блок электронных плат - компьютерная часть и компоненты специализированной электроники, предназначенные для визуализации эхограмм и анализа данных, полученных с помощью ультразвука.
Консоль управления УЗИ-аппаратом - включает регуляторы режимов, клавиатуру, трекбол или сенсорную панель.
Монитор - основной экран для визуализации результатов исследования.
Накопители - HDD или SSD диски для сохранения и архивации исследований.
УЗИ-датчики - различные по форме и назначению. Подключаются к специальным разъемам на корпусе УЗИ аппарата. Излучают и принимают ультразвуковые волны. Основной инструмент специалиста при исследовании.
Системы вывода данных - термопринтер, CD/DVD рекордеры, системы передачи информации по сети, запись данных на USB.

При выходе из строя любого из элементов сканера не пытайтесь самостоятельно решить проблему. Ремонт УЗИ аппарата выполняют только инженеры сервисного центра.

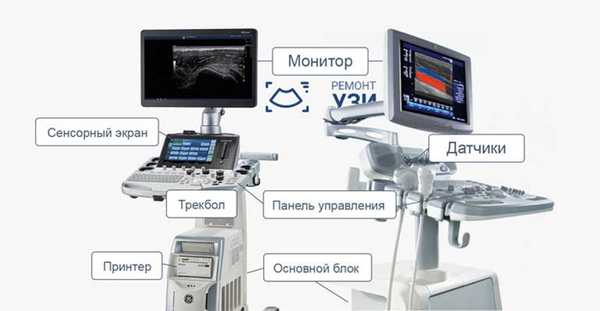

Основные элементы устройства УЗИ аппарата

Виды УЗИ-аппаратов

УЗИ-аппараты традиционно делятся на несколько классов. Разделяют их по качеству визуализации, цене и наличию дополнительных технологий.

Экспертный класс - обладает широким набором дополнительных функций, совместимых датчиков и отличным качеством визуализации.

Высокий класс - более бюджетные модели. Унаследовали от старших сканеров основные технологии и функции. Обладают хорошим качеством визуализации и подходят для большинства медицинских учреждений.

Средний класс - самые бюджетные сканеры. Обладают стандартными технологиями и подходят для базовой ежедневной визуализации.

Помимо классов, УЗИ-аппараты различаются областью применения. Существуют как узконаправленные сканеры, опции и технологии которых заточены для исследований в конкретной области (гинекология, акушерство, кардиология), так и применяемые для широкой диагностики.

Принцип работы УЗИ-аппарата

УЗИ-диагностика - метод неинвазивного исследования тканей, направленный на поиск различных патологий и травм. Датчик испускает и принимает ультразвуковой сигнал определенной частоты. За счет измерения временного интервала между отражением и получением УЗИ-сигнала, интеллектуальная система способна построить эхограмму и произвести количественные измерения, с помощью которых, специалист может определить ушибы,гематомы и различные нетравматические патологии тканей.

Этот метод широко применяется в клинической практике - от исследований сосудистой системы до бесконтактного осмотра глубоко лежащих структур.

УЗИ-датчик

Работа УЗИ-сканера невозможна без датчика. Специалист рукой направляет его в исследуемую область и проводит сканирование. Давайте разберемся, из чего состоит и как работает современный УЗИ-датчик

Устройство УЗИ датчика

Акустическая линза - фокусирует ультразвуковые сигналы. Линза постоянно находится в контакте с телом пациента и выполняет защитную функцию для датчика.
Согласующий слой - необходимы для того, чтобы пучок ультразвуковых волн при переходе от кристалла к линзе не менял своих характеристик, сводят к минимуму эффекты преломления и рассеивания УЗ-волн.
Демпфер - предназначен для устранения лишних вибраций. Состоит из твердых материалов.
Контроллер - небольшая плата со своим программным обеспечением. Необходима для корректной работы датчика и сканера.
Кабель - соединяет датчик и коннектор. Кабель содержит 80 тончайших проводников. Их количество зависит от общего числа активных пьезоэлементов и от некоторых других параметров
Коннектор - соединяет УЗИ-аппарат и датчик. Существует два типа контактной площадки: с контактами в виде отдельных пинов (выступающие из корпуса проводники, штырьки) и с гладкими контактными площадками.
Корпус - состоит из ударопрочного пластика эргономичной формы. Выполняет защитную функцию для всех внутренних элементов.

В зависимости от типа исследования и глубины расположения области интереса, необходимо выбрать правильный датчик. К примеру, для исследования поверхностно-расположенных сосудов подойдет линейный датчик - из-за прямоугольной области сканирования и пропорциональной передаче размеров тканей и исследуемых структур он обладает хорошей визуализацией в ближней зоне. Рабочие частоты таких датчиков находятся в пределах 2,5-12 МГц.

Если необходимо осмотреть более глубокие структуры - печень, почки — тут не обойтись без конвексного датчика. Сканирующая область Конвексных датчиков имеет изогнутую (полукруглую) форму, благодаря которой хорошо видны органы и ткани, расположенные на глубине от 15 см. Диапазон частот - 2,5-7,5 МГц.

В кардиологии, акушерстве, гинекологии, урологии и других сферах используются и иные типы датчиков, каждый из которых помогает эффективно решать поставленные диагностические задачи. Именно датчики во многом определяют функциональность всей ультразвуковой системы, поэтому на их выбор стоит обращать особое внимание. Здесь важную роль играет не только тип и частоты датчиков, но и другие характеристики.

Важно и техническое состояние датчиков, которое также влияет не только на качество визуализации, но и на работоспособность всей ультразвуковой системы.

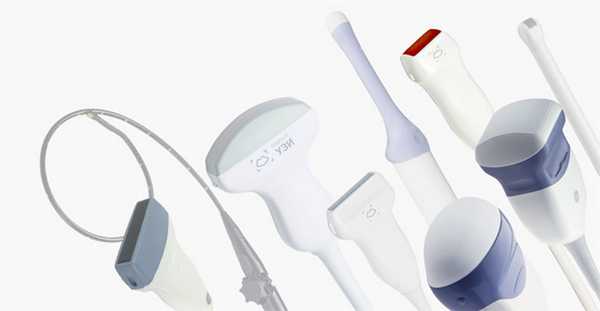

Обработка и дезинфекция датчиков УЗИ в кабинете ультразвуковой диагностики сегодня — один из основных факторов обеспечения безопасности ультразвуковых исследований как для пациента, так и для врача

Обслуживание УЗИ-аппарата

Как и любое технически сложное устройство, УЗИ-аппарат нуждается в правильном и своевременном обслуживании.

Чтобы техника прослужила более 10 лет, необходимо выполнять несколько простых правил:

Выполнение планового технического обслуживания.
Своевременная замена фильтров.
Чистка трекбола и клавиатуры проводится специальными средствами.
Бережное отношение - избегайте переломов, зажимов и скручивания проводов.
При поломке УЗИ-аппарата не пытайтесь самостоятельно его починить.
Сканер не должен находиться рядом с нагревательными приборами.
Кабинет ультразвуковой диагностики должен быть оборудован системой вентиляции и кондиционером.
Выполнять ежедневную влажную уборку помещения.
Не протирайте элементы сканера спиртом.

Крайне важно регулярно (не менее 2-4 раз в год) выполнять полное обслуживание всей ультразвуковой системы. Выполнять комплекс работ по ТО необходимо согласно регламенту, обязательно включать в состав технического обслуживания не только чистку трекбола, но и всех внутренних компонентов основного функционального блока УЗИ — компьютерной части и особенно — блоков питания и всех плат, участвующих в управлении датчиками, обработке данных.

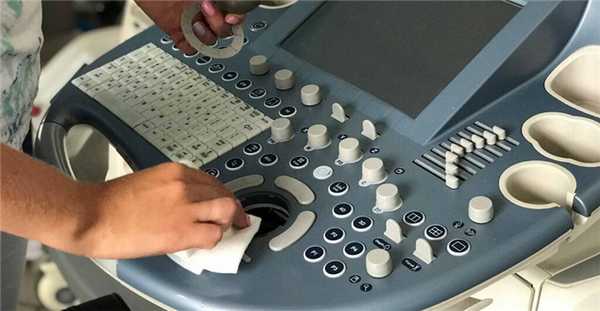

Чистка трекбола УЗИ. Техническое обслуживание УЗИ аппарата

При поломке ультразвуковых сканеров

Ультразвук и медицина

Содержит актуальную клиническую информацию по ультрасонографии и ориентирован на врачей ультразвуковой диагностики, выходит с 1996 года.

Основные принципы метода и физические характеристики

Ультразвук - высокочастотные колебания, лежащие в диапазоне выше полосы частот, воспринимаемых человеческим ухом (более 20 000 Гц). Излученные в тело пациента, ультразвуковые колебания отражаются от исследуемых тканей, крови, а также поверхностей, таких как границы между органами, и, возвращаясь в ультразвуковой сканер, обрабатываются и измеряются после их предварительной задержки для получения фокусированного изображения. Результирующие данные поступают на экран монитора, позволяя производить оценку состояния внутренних органов. Даже несмотря на то, что ультразвук не может эффективно проникать через такие среды как воздух или другие газы, а также кости, он находит широкое применение при исследовании мягких тканей. Использование ультразвуковых гелей и других жидкостей одновременно с улучшением характеристик датчиков, увеличивает области применения ультразвуковых сканеров для различных медицинских обследований.

Скорость ультразвуковых волн в мягких тканях тела человека в среднем составляет 1,540 м/сек и практически не зависит от частоты. Датчик является одним из основных компонентов диагностических систем, который конвертирует электрические сигналы в ультразвуковые колебания и производит электрические сигналы, получая отраженное эхо от внутренних тканей пациента. Идеальный датчик должен быть эффективен как излучатель и чувствителен как приемник, иметь хорошие характеристики излучаемых им импульсов со строго определенными показателями, а также принимать широкий диапазон частот, отраженных от исследуемых тканей.

В электронных датчиках ультразвуковые колебания возбуждаются благодаря подаче высоковольтных импульсов на пьезо-кристалы, из которых состоит датчик (пьезоэлектрический эффект был открыт Пьером и Марией Кьюри в 1880 году). Количество раз, сколько кристалл вибрирует за секунду, определяет частоту датчика. С увеличением частоты уменьшается длина волны генерируемых колебаний, что отражается на улучшении разрешения, однако, поглощение ультразвуковых колебаний тканями тела пропорционально возрастанию частоты, что влечет за собой уменьшение глубины проникновения. Поэтому датчики с высокой частотой колебаний обеспечивают лучшее разрешение изображения при исследовании не глубоко расположенных тканей, так же как низкочастотные датчики позволяют обследовать более глубоко расположенные органы, уступая высокочастотным качеством изображения. Это разногласие является основным определяющим фактором при использовании датчиков.

В ежедневной клинической практике применяются различные конструкции датчиков, представляющие собой диски с одним элементом, а также объединяющие несколько элементов, расположенных по окружности или вдоль длины датчика, производящие различные форматы изображения, которые необходимы или предпочтительны при проведении диагностики различных органов.

Трехмерный ультразвук - новая эпоха

Революционные изменения в экспертной диагностике. Безупречное качество изображения, молниеносная скорость работы, новое поколение технологий визуализации и количественного анализа данных УЗ-сканирования.

Введение

Лишь четыре десятилетия прошло с первых попыток получить информацию о внутренних органах с помощью ультразвука. По сравнению с рентгенологией это срок небольшой, но ультразвуковая технология быстро развивалась.

Переходя от "зигзагообразных изображений" (сканирование в А-режиме) через эпоху больших, сложных сканеров (сканирование в В-режиме) к компактным моделям, которые работают в реальном масштабе времени, диагностический ультразвук находит все более широкое применение.

Высококачественное оборудование с улучшенным качеством изображения и цветным допплеровским режимом для исследования сосудов появилось на рынке, начиная с середины 1980-х годов.

В 1974 г. компания "Kretztechnik" дебютировала первыми разработками в области трехмерного ультразвука. Датчик, имеющий цилиндрическую форму и состоящий из 25 элементов, установленных на барабане, выполнял объемное сканирование, которое включало в себя 25 параллельных срезов. Следующим шагом было создание более удобного торцевого преобразователя, который производил "веерное сканирование". Тем не менее к тому времени технология отображения и сохранения полученной информации еще не была разработана.

В 1989 г. в Париже на Французском конгрессе рентгенологии фирма Kretztechnik представила первую коммерческую ультразвуковую систему, созданную на основе технологии 3D-Voluson (объемная ультрасонография).

Технология 3D-Voluson

Непрерывные исследования и развитие этой технологии способствовали тому, что данный метод нашел диагностическое применение в различных областях медицины. Система Voluson включает в себя несколько основных компонентов:

специализированные преобразователи Voluson, обеспечивающие полностью автоматическое сканирование выбранной области тела пациента;
специальный вид электронной памяти для хранения ультразвуковых данных в виде геометрически правильного трехмерного блока;
цифровой трехмерный преобразователь изображения для быстрой и без потерь обработки изображения.

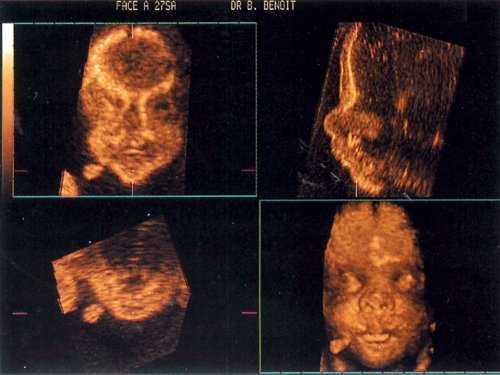

Сразу после окончания объемного сканирования (через 0,5-5 секунд) на монитор выводится изображение в трех ортогональных плоскостях (рис. 1).

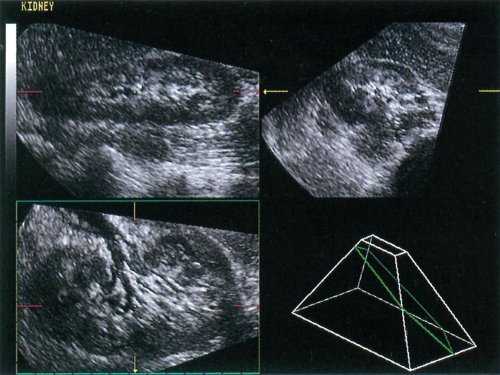

Рис. 1. Продольная, поперечная и венечная плоскости изображения почки.

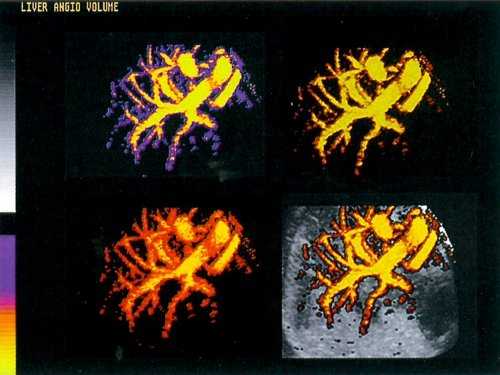

Рис. 3. Сосуды печени в режиме цветного картирования.

Каждую из этих плоскостей можно смещать в пределах объемного блока для более детального изучения или с помощью параллельного смещения (томографическое формирование срезов) или при вращении вокруг любой из трех пространственных осей. Кроме того на основании полученных данных могут быть рассчитаны трехмерные реконструкции (объемная реконструкция). В целом можно выделить три различных способа формирования изображения:

поверхностный метод, который позволяет получить фотореалистичные изображения (рис. 2);
прозрачный метод в максимальном режиме (чтобы подчеркнуть гиперэхогенные структуры, например кости) или в минимальном режиме (чтобы подчеркнуть гипоэхогенные структуры, например кровеносные сосуды, кисты);
цветной метод позволяет получить пространственные реконструкции объемных изображений с включением данных цветного допплеровского сканирования или сосудистого режима (рис. 3).

Компьютерная томография, другой метод визуализации, претерпела подобное развитие. Статичные двухмерные срезы, которые давала КТ в начале своего развития, регистрировались в течение длительного времени и поэтому легко возникали артефакты, связанные с движением (при дыхании). Дальнейшее развитие техники позволило сократить время экспозиции и затем перейти к методике спирального сканирования, позволяющей проводить объемное сканирование и трехмерные реконструкции. Современная технология сегодня - это КТ со спиральным сканированием и возможностью выбора трехмерного режима.

Цифровая трехмерная ультрасонография

В настоящее время мы являемся свидетелями крупных достижений в области трехмерного ультразвукового исследования. Новая, полностью цифровая трехмерная система VOLUSON 530D расширяет границы метода, особенно для повседневного применения. Все трехмерные возможности системы интегрированы и отсутствует необходимость использовать дополнительно автоматизированное рабочее место или внешний ПК. Новые специальные трехмерные преобразователи открывают фантастические возможности. Вот некоторые из них:

новый трехмерный абдоминальный датчик с широким частотным диапазоном (3,0- 5,0 МГц), трехмерное сканирование с возможностью получения данных в цветном допплеровском и сосудистом режимах;
новый трехмерный датчик для исследования небольших областей с широким частотным диапазоном (5,0-8,0 МГц) также с возможностью трехмерного сканирования в режимах CFM/angio;
новый трехмерный внутриполостной датчик с широким частотным диапазоном (5,0-8,0 МГц) и трехмерным CFM/angio-режимом;
новый двухмерный линейный датчик для исследования небольших областей с широким частотным диапазоном (5,0-10 МГц), CFM/angio-режимом. Метод формирования луча позволяет проводить сканирование трапециевидной зоны, включающей 192 элемента.

Эти новшества позволили сократить время сканирования в 100 раз, открыв возможность использования трехмерной ультрасонографии во многих областях, и способствовали созданию нового метода диагностики в медицине.

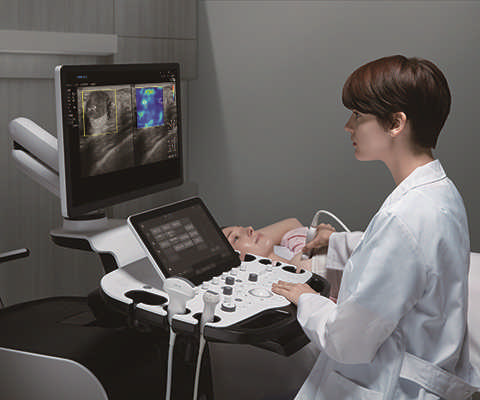

УЗИ аппарат RS85

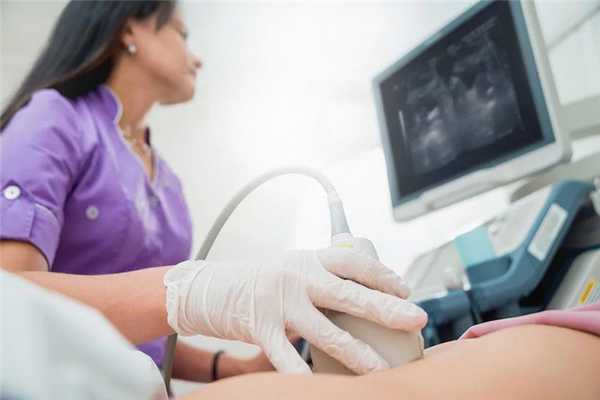

Чем отличаются аппараты УЗИ: диагностика на грани научной фантастики

Для человека, далекого от медицины, все аппараты УЗИ выглядят на «одно лицо». На самом деле существуют десятки модификаций ультразвуковых приборов и датчиков, помогающих врачам изучать любые органы и ткани человеческого организма. Поэтому, записываясь на УЗИ, не забудьте поинтересоваться, каким аппаратом вас будут обследовать.

Как работает аппарат УЗИ: основа основ

УЗИ диагностика (сонография) — это метод исследования внутренних органов пациента с помощью ультразвука без использования игл и других хирургических инструментов. Именно УЗ-исследование принято в качестве золотого стандарта первичного обследования во всем мире.

УЗИ-аппарат действует на основе пьезоэлектрического эффекта. Внутри датчика, которым водят по поверхности тела, находятся микрокристаллы кварца, титана или бария. При подаче электрического тока внутри кристаллов возникают механические колебания, которые создают ультразвуковые волны частотой до 29 МГц. Специальная акустическая линза помогает выбрать волну определённой длины. Чем выше частота ультразвуковой волны, тем больше возможностей у аппарата.

Каждый орган или его отдел обладает свойственным только ему акустическим сопротивлением. Если ткани, на которые направлена ультразвуковая волна, имеют различное акустическое сопротивление (это характерно для уплотнений, кист, новообразований), одна часть волны поглощается, а другая отражается.

Чем больше различий в тканях, тем больше интенсивность сигнала. На экране участки, отличающиеся от соседних тканей плотностью и другими характеристиками, отображаются светлее и ярче. Этот эффект называется эхогенностью.

Из чего состоит УЗИ аппарат?

Несмотря на некоторые особенности и конструктивные различия, все аппараты УЗИ имеют одинаковые составные элементы.

«Сердце» прибора — ультразвуковой преобразователь, внутри которого размещены пьезоэлементы типа кристаллов кварца или бария. Под воздействием электричества, которое исходит от центрального процессора, кристаллы начинают вибрировать и распространять вокруг себя ультразвуковые сигналы.

Центральный процессор делает все расчёты, а с помощью импульсного датчика управления можно менять характеристики излучаемых ультразвуковых импульсов. Акустическая линза помогает фокусироваться на определённой волне, а звукопоглощающий слой фильтрует отображаемые волны.

Благодаря дисплею можно увидеть картинку исследуемого органа и окружающих его тканей и структур. Для лучшего качества изображения в аппарате УЗИ имеется усилитель радиочастот, видео- и зувукоусилитель.

С помощью курсора и клавиатуры специалист вводит определённые параметры или обрабатывает полученные данные. Отражённые ультразвуковые волны возвращаются к преобразователю и передаются в центральный процессор. Он вычисляет скорость возвращения сигнала и расстояние от датчика до тканей.

Датчик управления меняет различные режимы сканирования:

режим А показывает амплитуду отражённого эхо-сигнала;
режим М визуализирует орган в движении;
режим В отображает двухмерную картинку, на которой видны любые изменения эхогенности. В минуту меняется 20 картинок, что создаёт иллюзию движения;
режим Д основан на эффекте Допплера, поэтому используется для изучения кровотока пациента.

На жёстком диске либо CD или DVD дисках сохраняется вся информация. При желании клиенту делают распечатку или копию видеозаписи (например, движения плода — будущего малыша).

Виды УЗИ аппаратов: не хорошие и плохие, а мощные и супермощные

Если рассматривать различия параметров и особенностей получаемого на экране монитора изображения, то все аппараты УЗИ условно делятся на 3 категории:

2D. Это стандартный аппарат, позволяющий отображать на экране орган по двум параметрам — длине и ширине. Картинка получается чёрно-белой, и не специалисту сложно разобраться и увидеть на экране патологию. Однако для врача-узиста информации достаточно. Он заметит различные пороки (кисты, миомы, разрастание эндометрия в гинекологии, аномалии сердца в кардиологии, нарушения в развитии головного мозга у плода, его рост и вес, количество околоплодных вод и пр.), поэтому двухмерный вид УЗИ обязателен при беременности. Для органов малого таза и брюшной полости используется аппарат с частотой 2,5 — 3,5 МГц. Процедура совершенно безопасна для матери и ребёнка, зато помогает выявлять проблемы на начальных стадиях. Она длится не более 15 минут.
3D. Отличается от двухмерного изображения тем, что прибавляется ещё один параметр — глубина. На экране монитора появляется трёхмерная картинка. Если на исследование пришла будущая мама, она сможет увидеть личико своего малыша, а также рассмотреть строение его тельца. Пол будущего ребёнка на трёхмерном аппарате устанавливается с точностью 100%. По длительности процедура 3Д УЗИ занимает около 50 минут.
4D. Это настоящая голограмма, делающая возможным увидеть малыша в движении. При желании родители заказывают видеозапись обследования. Это УЗИ-аппараты high-end уровня. Отличие их от 3D заключается в том, что трёхмерное изображение даёт картинку определённых моментов положения тела будущего ребёнка, а 4D показывает чёткое посекундное видео. Помимо исследования беременности, 4D аппараты применяются в других областях медицины. В урологии подтверждает абсцесс предстательной железы, в гинекологии — даже самые маленькие кистозные образования, в офтальмологии — повреждение сетчатки глаза или глазного яблока, при онкологии увидит положение сосудистого пучка относительно новообразования.

Также УЗИ аппараты различаются и по другим характеристикам.

По качеству изображения:

Обычные сонографы (имеют 16 каналов передачи-приёма).
Аппараты среднего технического класса (свыше 32 каналов).
УЗИ аппараты повышенных возможностей (свыше 48).
Аппараты высокого класса high-end (свыше 64).
Аппараты экспертного класса (несколько сотен каналов).

Главный технический параметр, отличающий аппараты различного уровня, — число принимаемых и передающих каналов. Чем их больше, тем выше чувствительность и, соответственно, разрешаемая способность.

По специфике применения:

УЗИ сканеры. Работают в режиме 2D и дают двухмерную картинку. Имеет два режима работы: двухмерное изображение (режим В) и одномерная эхограмма (режим М).

Эхоофтальмометр. Визуализирует структуру глаза в двух- и одномерном изображении. Помимо режимов В и М, имеет режим D — спектральный анализ скоростей кровотока с использованием импульского допплера (PW) и непрерывного допплера (CW).
Фетальный монитор. Измеряет частоту сердечных сокращений у плода. Выявляет патологии развития сердца на ранних стадиях беременности.

УЗИ с допплером

со спектральным допплером (дуплексные аппараты). Отображают работу кровотока в режиме В, М и D;
с цветовым допплеровским картированием. Помимо тех же функций, что и у аппарата со спектральным допплером, отображают на серошкальном изображении тканей кровоток. Это редко встречающийся прибор для специализированных исследований.

Энцефалоскоп. Это УЗИ аппарат предназначен для нейрохирургических исследований. Через область виска исследуются различные структуры головного мозга. Прибор работает на основе транскраниального метода, который исследует особенности кровотока и выявляет его нарушения. Энцефалоскоп фиксирует ультразвуковые сигналы, отражающиеся от различных элементов крови, движущихся в одном направлении. Затем полученная информация обрабатывается и отражается на экране.

Головной мозг поглощает гораздо больше крови, чем любой другой орган. К тому же он очень чувствителен к гипоксии — недостатку кислорода. Энцефалография позволяет увидеть состояние сосудов и артерий, питающих головной мозг, а также выявить такие патологии, как абсцессы, кровоизлияния, кисты, гематомы, пертификаты (отложение солей кальция на стенках сосудов), гуммы (рубцы) и др.

Синускоп. Это специальный УЗИ аппарат, исследующий лобные и гайморовы пазухи. Он анализирует ультразвук, отражённый от стенок носа. Если пазухи заполнены, на экране монитора отображается картинка в графической форме. Синускоп помогает выявить на ранних стадиях гайморит, синусит, фарингит, воспаление пазух носа.

В зависимости от типа датчика

Линейные. Имеют частоту 5-15 МГц, глубина сканирования достигает 11 см. Датчик достаточно широкий, чтобы отобразить весь орган. Отображаемая картинка получается чёткой, с высоким разрешением. Неплотно прилегает к коже, требует использования геля.
Конвексные. Обладают частотой 1,9-7,5 МГц, глубина просмотра не более 25 см. Плотно прилегает к коже. Отображает неширокую и несколько искажённую картинку.
Секторные. Частота составляет 1,5-5 МГц. Изображение получается крупным и глубоким.
Секторальный фазированный. Датчик имеет вид решётки, каждый сектор которой позволяет менять угол сканирования. Различные части решётки независимо принимают и излучают ультразвуковые волны.
Внутриполостные. Имеют вид скошенной или прямой рукоятки, помещаются внутрь тела (во влагалище или прямую кишку).
3D или 4D объемные датчики. Имеет кольцевое вращение, позволяющее делать посрезовое сканирование, преобразуя его в трёх- или четырёхмерную картинку.
Матричные. Имеют двухмерную решётку. Полуторомерные — картинка по длине получается больше, чем по ширине. Получается максимальное разрешение по толщине. Двухмерные. Имеют большое количество элементов, что позволяет делать картинки в различных проекциях одновременно.
Карандашные. В них излучатель и отображатель разделены. Применяется для исследования артерий и вен.

По областям применения

Универсальные для наружного применения abdominal probe. Применяются для исследования органов малого таза. Имеют частоту 3,5-5 МГц, открывает обзор в 40-90 0 .
УЗИ аппараты small parts probe. Рабочая частота составляет 7,5-10 МГц. Датчик имеет ширину 25-50 мм. Применяется при исследовании щитовидной железы, суставов, периферических сосудов.
Кардиологический УЗИ аппарат cardiac probe. Учитывая особенности межрёберной щели, аппарат имеет датчик секторального типа с частотой 3,5 или 5 МГц. Используются в кардиологии.

Внутриполостные УЗИ-приборы intracavitary probes.

трансвагинальные. Имеют частоту 5,6 или 7,5 МГц, используются в гинекологии;
трансректальные. Позволяют сканировать под углом 360 0 ;
интраоперационные. Надеваются на палец и имеют большой радиус кривизны;
трансуретральные. Имеют очень маленькие размеры, вводятся через мочеточник в мочевой пузырь;
чрезпищеводные. Помогают исследовать сердце снизу со стороны пищевода.
внутрисосудистые.

Какими дополнительными функциями оснащены УЗИ аппараты

Современные УЗИ аппараты имеют массу инновационных функций, значительно увеличивающих качество обследования. К таким разработкам относится следующее:

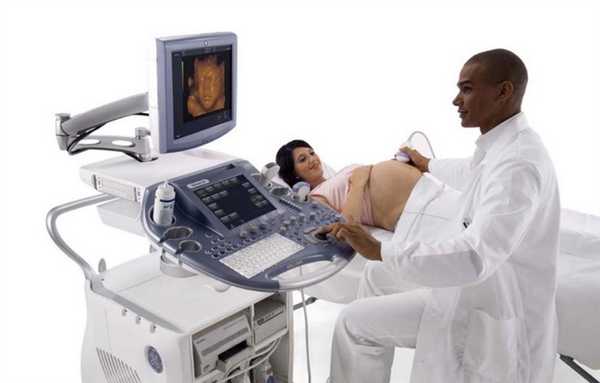

Современное УЗИ 3Д, 4Д с доплером от Samsung Medison

Современное УЗИ 3Д (4 Д) с доплером невозможно выполнить без высококачественной и точной аппаратуры. Аппарат УЗИ SonoAce X8 - универсальный сканер ультразвукового типа, от фирмы Samsung Medison — один из лучших экспертных аппаратов, применяемых в европейской медицине.

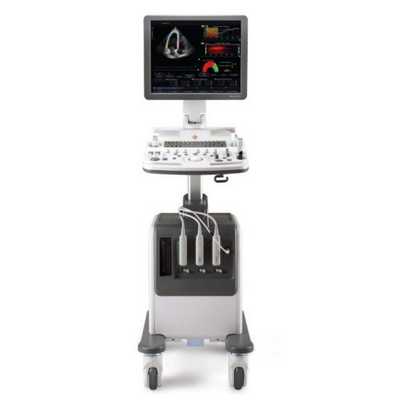

Почему мы выбрали УЗИ экспертного класса

К основным функциям этого аппарата, можно отнести возможность проведения трехмерного и четырехмерного УЗИ в режиме реального времени, с передачей данных на два встроенных датчика (обычный, считывающий информацию в плоскости 3D, и объемный, демонстрирующий проекцию в плоскости 4D).

Также, в конструкцию этого УЗИ сканера входят шесть разных доплеров: цветной, энергетический направленный, непрерывно-волновой, тканевый, энергетический и импульсный, которые позволяют формировать трехмерное изображение, в высочайшем качестве, по исключительно новым технологиям. Помимо УЗИ 3Д, аппарат способен проводить и ультразвуковую томографию, более известную как «мультислайсинг».

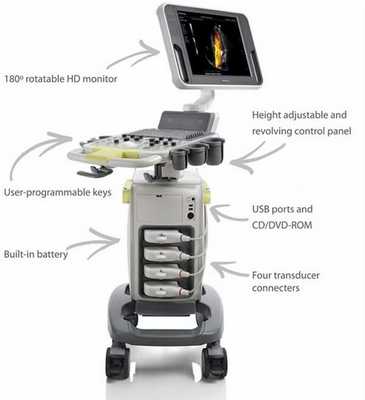

Сам УЗИ сканер, внешне, выполнен в итальянском дизайне, и имеет средние габариты, что дает возможность размещать его в любых помещениях. Однако, выбирают его отнюдь не за привлекательный вид. SonoAce X8 показал себя, как незаменимый помощник в современных европейских центрах диагностики, исследовательских институтах в области медицины, и других подобных учреждениях, использующих технологию УЗИ, в трехмерной проекции и формате 4-D.

Область применения УЗИ 3Д SonoAce X8: почему мы выбрали этот аппарат

Что касается медицинских отраслей, где наиболее часто применяют сканер Мэдисон Х8, то они делятся на следующие категории:

гинекология и акушерство;
mammologija;
исследования, проводимые абдоминальным путем — вагинальное УЗИ;
урология;
Эхокардиография;
исследование сосудов и мышц;
сканирование органов, имеющих поверхностное расположение;
анализ костного состава и строения скелета человека;
исследования, проводимые с помощью контрастных веществ;
исследования транскраниального типа;
неонаталогия, педиатрия

Исходя из этого, можно сделать вывод, что сканер УЗИ 3-Д и 4-Д SonoAce X8 — универсальный аппарат, и применение его в любых современных медицинских учреждениях — необходимость, продиктованная европейскими требованиями к качеству диагностики.

Благодаря этому мощному и многофункциональному УЗИ мы можем принимать женщин с гинекологическими и урологическими заболеваниями, мужчин с урологическими и андрологическими патологиями. Мы можем эффективно обследовать женщин во время беременности, диагностировать эндокринологические заболевания щитовидной железы и онкологические болезни молочных желез.

Аппарат SonoAce X8: комплектация УЗИ 3-D, 4-D

В штатном варианте, Мэдисон Х8 укомплектовывается основным LCD монитором, с диагональю в 17 дюймов, и дополнительными съемными модулями (доплерами). Программное обеспечение сканера, работает с частотой сигнала в 216 МГц (что равно второй гармонике, согласно таблице синусоидальных колебаний).

Управление лучами УЗИ, и ультразвуковой томографии, осуществляется с помощью технологии пространственного компаунда — Spatial Compound Imaging (SCI), разработанной компанией Samsung Medison, специально для модели Х8. Что же касается реконструкции изображения, то она выводится на экран, путем применения технологии FreeHand 3D, которая очень широко распространена среди многих японских и китайских аппаратов УЗИ.

Управление аппаратом во время сканирования, производится с помощью клавиатуры и стрекбола, который не разрешается применять на сухую. Поэтому, данный сканер, в штатном варианте, обязательно укомплектовывается специальным высококачественным гелем.

Характеристики УЗИ аппарата Мэдисон Х8

1) тканевая гармоника (вторая гармоника);

2) цветовой М-режим;

3) цветовой тканевый режим;

4) анатомический М-режим;

5) анализ кривых доплера (проводится в автоматическом режиме);

6) сканирование органов, расположенных на глубине до 30 см, под кожным покровом;

7) режим изменения угла сканирования в CFM и PD;

8) возможность работы лазера в дуплексном и триплексном режимах — 2-Д, 3Д, 4-Д

Позволяют подсоединять до 4-х устройств одновременно

Проводит УЗИ в трех- и четырехмерных проекциях 3D, 4-D

Дополнительные возможности УЗИ 3Д на аппарате Samsung Medison

Помимо вышеперечисленных штатных функций, Мэдисон Х8 УЗИ 3Д, 4-Д оснащается и другими инновационными технологиями, повышающими его возможности и эффективность. К примеру, одними из таких функций, которые могут устанавливаться с завода, являются:

возможность панорамного сканирования;
фильтрация изображения от разных шумов и диффузий;
объединение нескольких доплеров в один механизм;
возможность разделения основного дисплея, на два динамических;
сканирование в ускоренном режиме.

Благодаря этому, сканер Х8, от фирмы Samsung Medison, может проводить качественный и максимально точный анализ методом 3 Д, 2 Д, 4 Д, и диагностику, внутренних органов человека, его мышечной системы, сердца, и даже строение его скелета.

Посмотрите видео УЗИ 3Д, 4Д — возможности нашего аппарата

Сколько стоит УЗИ 3Д (4Д) с доплером в СПБ

В нашем медицинском центре цены на УЗИ 3Д, 2Д, 4Д без учета скидки составляют

Читайте также:
