Эпидемическая обстановка сейчас требует усиленных мер санитарно-гигиенической профилактики, особенно в медицинских учреждениях. Мы расскажем, как проводить санитарную обработку рентгенологического оборудования в стоматологии.

Как дезинфицировать рентген-аппараты

В первую очередь, нужно учитывать особенности рентген-кабинета, а именно наличие свинцовой пыли. СанПин рекомендует проводить уборку рентгенологических аппаратов в конце каждого рабочего дня с помощью влажной ветоши. Следите, чтобы влага не затекала между швами корпуса.

Раз в месяц нужно проводить генеральную уборку. Для нее вам понадобится уксусная кислота в концентрации 1-2%, которая нейтрализует токсичность свинца. Затем, с помощью дезсредства, разведенного согласно инструкции, протрите поверхности сверху вниз. После чего обработайте поверхности чистой ветошью, смоченной в воде.

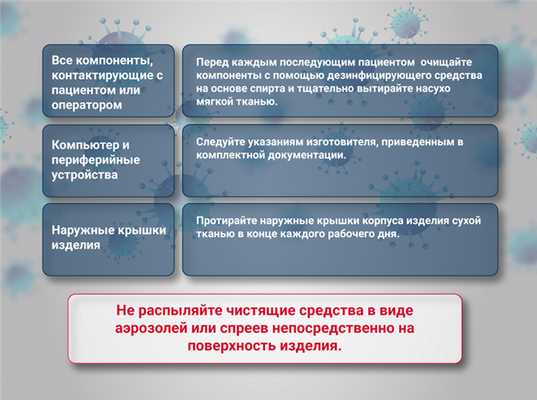

Особого внимания требуют элементы, которые непосредственно контактируют с пациентом: аксессуары для позиционирования: прикусные блоки, височные держатели, опоры для головы и носа, а также поручни.

Не забудьте, что перед обработкой оборудование нужно выключить и отсоединить от сети! Уборочный инвентарь для рентген-кабинета должен быть промаркирован, а дезинфекция допускается только в защитной одежде и маске.

Как нельзя обрабатывать оборудование

Не стоит распылять аэрозольные чистящие средства — они могут проникнуть в полости аппарата и привести к возгоранию. Также для электрики опасны средства на силиконовой основе. Чтобы не повредить поверхность оборудования, нельзя также пользоваться едкими веществами: ацетоном, маслами. Не используйте сухую ветошь, так пыль еще больше разлетится по кабинету.

Свинцовая пыль опасна как для пациентов, так и для персонала, и может привести к серьезному отравлению. Отнеситесь к дезинфекции рентгенологического оборудования ответственно и соблюдайте правила СанПин.

Общая схема производства рентгеновского снимка

1) Зарядка кассеты рентгеновской пленкой нужного размера.

2) Выбор технических условий рентгенографии и установка по шкалам соответствующих режимов при помощи переключателей на пульте управления.

3) Подготовка приспособлений для укладки и для защиты больного от рентгеновых лучей. Все необходимые приспособления должны храниться вблизи стола для рентгеновских исследований.

4) Ознакомление больного с отдельными деталями укладки.

5) Укладка больного. Если требуется, с больным репетируется задержка дыхания, произношение звука и т. д.

6) Направление центрального луча рабочего пучка рентгеновых лучей. Ограничение поперечного сечения рабочего пучка в соответствии с размерами поля облучения. Фиксирование колонны с рентгеновской трубкой.

7) Проверка укладки и обеспечение спокойного положения как самого больного, так и исследуемой области.

8) Защита от рентгеновых лучей частей тела больного, не являющихся объектом изображения на снимке.

9) Включение пульта управления рентгеновского аппарата в питающую электрическую сеть.

10) Коррекция напряжения на автотрансформаторе, подача команды больному и включение высокого напряжения.

11) Освобождение больного от защитных и иных приспособлений.

12) Химико-фотографическая обработка экспонированной рентгеновской пленки. Проверка качества изображения.

13) Оформление готовой рентгенограммы.

Оценка качества рентгенограмм.

Качество рентгеновского изображения зависит от многих факторов, а именно: от физико-технических параметров съемки (кВ, мА, с), фильтрации, фокусировки, расстояния «фокус—пациент—пленка», свойств объекта, рентгенографического шума, воспринимающего устройства (комбинация ЭУ-РП), химической обработки пленки (время, температура, химический состав) и других факторов, находящихся в цепочке визуализации.

Основным клиническим требованием, предъявляемым к рентгеновскому изображению, является его информативность. Она оценивается объемом полезной информации, разрешающей способностью (пространственным разрешением). К физическим параметрам изображения относятся контрастность, резкость, шум, соотношение сигнал/шум и другие качественные характеристики.

Пульт управления рентгеновским аппаратом

В наиболее простых аппаратах оператор выбирает показатели экспозиции путем установки выходных параметров генератора: длительность экспозиции в секундах или долях секунды, напряжение в киловольтах и силу анодного тока трубки в миллиамперах. В других генераторах время экспозиции и миллиамперы объедены в одну величину - мА*с, где с - где время в секундах или их долях.

В некоторых генераторах имеется система автоматического контроля экспозиции, благодаря которой оператор устанавливает только киловольты, а электронное реле автоматически прерывает экспозицию, как только плёнка получит заранее установленную величину излучения.

В более сложных аппаратах существует предварительное программирование технических условий конкретного исследования, например, для снимка грудной клетки средней толщины пациента или маммограммы «плотной» молочной железы.

В современных рентгеновских аппаратах существует уникальная анатомическая программа с микропроцессорным управлением. После указания соответствующего органа, микропроцессор установит оптимальные параметры экспозиции, тем самым гарантируя 99% безошибочность снимка.

Тема 10.

Элементы теории теневого изображения.

Восприятие изображения.

Система рентгенологического исследования.

В самом общем виде система рентгенологического исследования состоит из 4 составляющих: источник излучения, объект исследования, приемник излучения, специалист, проводящий исследование.

Формирование рентгеновского изображения.

Принцип получения рентгеновского изображения исследуемого органа основан на неоднородном ослаблении пучка рентгеновского излучения при прохождении его через ткани различной плотности и попадании неоднородно ослабленного излучения на воспринимающую систему - рентгеновскую пленку, ЭОП и т.д.

Включение пульта управления рентгеновского аппарата. Эмульсия рентгеновской пленки

Тонкости подготовки рентген кабинета

ООО «Драйв» обладает большим опытом в вопросах подготовки помещений для монтажа оборудования. Мы стремимся к результативной, бесперебойной и безопасной работе рентгенологической службы, основы этого закладываются, в том числе, при соблюдении процедуры подготовки кабинета.

Организационные моменты:

1) Стройте как для себя. Средний паспортный срок службы рентген аппаратов 10 лет. Значит то, как вы сейчас подготовите кабинет, будет влиять, на безопасность и удобство работы для Вас и Ваших пациентов ближайшие 10 лет.
2) Не делайте проект «про запас» на будущее. Рентген аппарат, как любое сложно техническое оборудование постоянно развивается, появляются новые технологии и конструкторские решения. За 3 года аппарат полностью преображается. Изменений в проекте и переделок Вам не избежать.
3) Смежники, общайтесь между собой. Проблема больших проектных институтов: в одном и том же месте, на одном листе - труба отопления, на втором - кабель питания. Кабель питания перекрывает кабельный канал для аппарата. Трубы отопления не дают поднять высоковольтные провода по стене к колонне и т.д. Постарайтесь составить комплексное представление о ходе всего строительства.
4) Не стесняйтесь расспрашивать про Ваш аппарат. Благодаря запросам вы узнали, что Ваш новый аппарат цифровой, значит, необходимость фотолаборатории и архива пленки отпадают. Можно сэкономить на ремонте освободившиеся помещения и использовать его более рационально. К примеру, разместить кабинет заведующего рентген отделения или ординаторскую.
5) Рентген аппараты не умеют телепортироваться. Помните про это, проектируя рентген кабинет на последнем этаже. Помните про это, заканчивая отделку фасада не доставив аппарат. Помните про это, выгрузив аппарат в фойе. Работы по доставке аппарат на уровень монтажа должны быть в обязательном порядке внесены в проект. Вес аппаратов в упаковке от 800 кг до 2100 кг. Нужно продумать не только, чем поднять аппарат, но весь его путь внутри здания: площадка разгрузки, ступени, ширина коридоров, радиусы разворотов, раскрытия дверей, пороги.

Электропитание

1) Делайте расчеты сечения питающего проводника. Рентгеновские аппараты работают в режиме кратковременной нагрузки. Максимальную мощность рентгеновский аппарат выдает только в момент экспозиции, которая длится от сотых долей секунды до нескольких секунд. Если это не учитывать, то сечение питающего проводника (а значит и цена медного кабеля) многократно возрастает. Но и не стоит закладывать слишком тонкий проводник, это чревато пожарами.
2) Наладка аппарата производится только при питании по постоянной схеме. При смене фаз и изменении напряжения на фазах калибровку и настройку аппарата придется проводить заново.
3) Питание аппарата должно осуществляться по отдельной линии. Аппарат работает в импульсном режиме. Оборудование, подключенное параллельно цепи питания рентгеновского аппарата, будет подвержено данным импульсам. Точно так же как и рентгеновский аппарат будет страдать от проседаний, вызванных деятельностью другого оборудования.

Стационарная рентгеновская защита

Фундаменты

1) Фундамент обеспечивает качество снимков. В рентген аппарате множество движущихся частей в том числе и колонна высотой около 2-х метров. Отклонение фундамента в 3 мм дает отклонение рентгеновского пучка на колонне около 30 мм. Без ровного фундамента качественных снимков добиться сложно.
2) Фундамент должен быть из качественного бетона. При работе аппарата, особенно скопического рабочего места, крепления испытывают нагрузки на отрыв. Для надежной фиксации аппарата твердый фундамент, в нужном месте и требуемого размера - обязательное условие.
3) Бетон фундамента рентгеновского аппарата хорошо защищает от рентгена, это следует учитывать при расчете стационарной защиты. Фундамент аппарата эквивалентен около 4-м мм свинца.
4) Арматура, распределительные конструкции и рамы в фундаментах. Очень внимательно вымеряете их расположение. При попадании крепления аппарата в арматуру или раму, в этой точке закрепиться уже не получится. Смещать аппарат нельзя, нужно будет менять стационарную защиту.

Кабельные каналы

1) Конструкция кабельных каналов. Всегда указывайте конструкцию кабельных каналов в разрезе. Если крышка из дерева помните: в кабельном канале провода 150 кВ, нужна противопожарная пропитка. Кабельные каналы из металлических коробов: в кабельном канале провода 150 кВ, нужно заземление.
2) Расположение кабельных каналов. Внимательно читайте чертеж. Все привязки следует давать от одной стены. И конечно, семь раз отмерь один отрежь.
3) Острые предметы в кабельном канале обязательно повредят кабели. Это может быть острый угол лотка, торчащий в канал саморез крышки, осколки стекла и пр.
4) В кабельные каналы не должна попадать вода. Там уложены кабели 150 кВ. Возможные варианты попадания - влажная уборка, прорыв отопления, течь крыши и пр. Ревизионные лючки должны становиться плотно, если используете линолеум - швы каналов лучше пропаять.

Электробезопасность

1) Электробезопасность не шутка, мощность стационарного рентгеновского аппарат от 30 кВт. Напряжение до 150 кВ. Это очень серьезные значения.
2) Выясните тип электропитания Вашего здания. Заземляющая шина идет отдельным контуром по всему зданию(4-х проводная система), или выполнена заземляющим проводником в составе питающего кабеля (5-ти проводная). В новых зданиях, для стационарных рентген аппаратов только TN-S. В старых, с 4-х проводной системой, будьте особо внимательны к контуру.
3) Материалы и конструкция шины в кабинете. Медная шина и стальной оцинкованный болт создают гальвано пару. Через небольшой промежуток времени сопротивление соединения сильно возрастет. Части медной шины не соединяйте гайкой и болтом, это не надежный контакт. Необходимо пропаять, в том числе и болты. Оптимальный вариант использование железной шины со стальными болтами и сварку.
4) Сечение заземляющего проводника. Обращайте внимание на отрезок проводника, соединяющий шину в кабинете с основным контуром заземления в рубильнике. Эти сечение должны быть сопоставимы, иначе соединяющий шину и контур провод перегорит, и весь ток пойдет через человека.
5) Пол в рентгеновском кабинете. Он может быть натуральным или искусственным, гомогенным и даже антистатическим. Но обязательно он не должен проводить ток, так как это основная опасность в рентген кабинете.
6) Рубильник должен быть исправным и находится рядом с оператором. Предохранители в рубильнике следует выбирать, основываясь на рекомендациях завода изготовителя, (если выбирать по сечению питающего кабеля часто получаются непомерно большие значения.)
Это только некоторые из нюансов которыми мы хотели поделиться, в любом случаи, всегда рады ответить на Ваши вопросы.

Рентгеновские аппараты

Рентгеновские аппараты - совокупность оборудования для получения и использования рентгеновского излучения. В зависимости от назначения Р. а. делят на медицинские и технические.

Рентгеновские аппараты состоят из одного или нескольких рентгеновских излучателей (рентгеновскихтрубок); питающего устройства, обеспечивающего электрической энергией рентгеновский излучатель;устройства для преобразования рентгеновского излучения, прошедшего через исследуемый объект, ввидимое изображение, доступное для наблюдения, анализа или фиксации (экран, рентгеновская кассета с рентгенографической пленкой, усилитель рентгеновского изображения, телевизионное видеоконтрольное устройство, видеомагнитофон, фотокамеры, кинокамеры и др.); штативных устройств, служащих для взаимной ориентации и перемещения излучателя, объекта исследования и приемника излучения: систем защиты и управления Р. а. Для формирования потока излучения применяют диафрагмы, тубусы, фильтры, отсеивающие растры, формирующие излучение в пространстве коллиматоры; автоматические рентгеноэкспонометры и стабилизаторы яркости.

Медицинские Р. а. делятся на рентгенодиагностические и рентгенотерапевтические.

Рентгенодиагностические аппараты в зависимости от конструкции и условий эксплуатации разделяют на стационарные, передвижные и переносные. Стационарные Р. а. предназначены для эксплуатации в специально оборудованных помещениях. К ним относятся, например, рентгенодиагностический комплекс«Рентген-50-2» на 3 рабочих места (рис. 1)

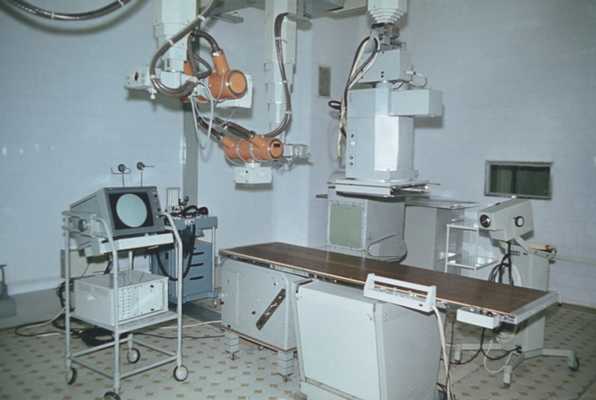

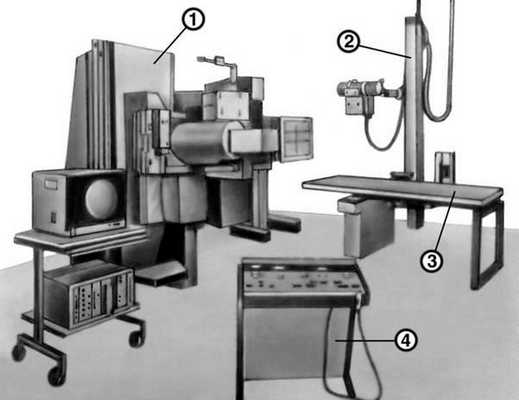

Рис. 1. Рентгенодиагностический комплекс «Рентген-50-2»:

1 — поворотный стол-штатив для рентгенографиии рентгеноскопии с усилителем яркости рентгеновского изображения; 2 — колонна для снимков;

3 —стол снимков для рентгенографии и выполнения продольной и горизонтальной томографии; 4 — пульт управления РУМ-20М на 2 рабочих места

Рентгенодиагностический телеуправляемый комплекс «Рентген-100Т» (рис. 2)

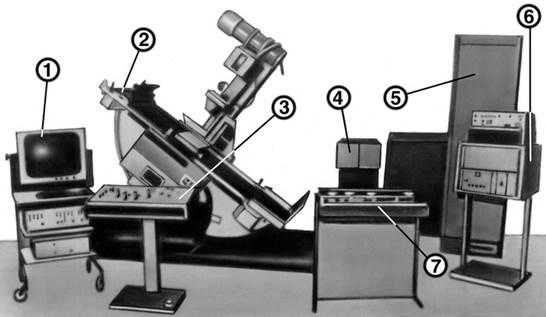

Рис. 2. Рентгенодиагностический телеуправляемый комплекс «Рентген-100Т»: 1 — телевизионноеустройство; 2 — телеуправляемый поворотный стол-штатив; 3 — пульт управления; 4 — генераторное устройство; 5 — шкаф питания; 6 — пульт управления усилителем рентгеновского изображения.

для проведения полного объема рентгенодиагностических исследований. Передвижные р. а. бывают трех типов: перевозимые на специальных автомобилях, например флюорографы; разборные полевые, например РУМ-24 (рис. 3)

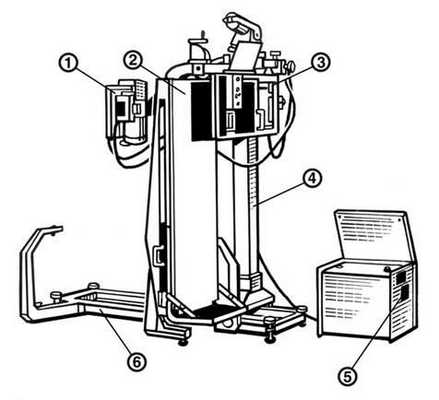

Рис. 3а). Разборный полевой рентгеновский аппарат «РУМ-24». Развернут для обследования больного ввертикальном положении: 1 — моноблок с рентгеновской трубкой; 2 — опорная стенка поворотного стола-штатива; 3 — экраноснимочное устройство; 4 — колонна с кареткой; 5 — переносный пульт управления; 6 —основание стола-штатива;

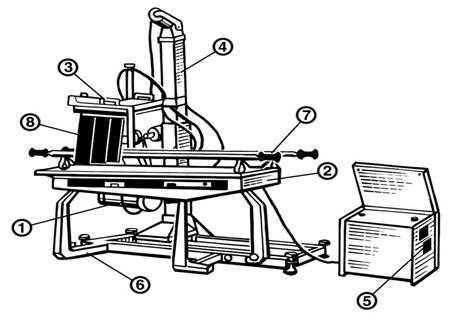

Рис. 3б). Разборный полевой рентгеновский аппарат «РУМ-24». Развернут для обследования больного в горизонтальном положении: 1 — моноблок с рентгеновской трубкой; 2 — опорная стенка поворотного стола-штатива; 3 — экраноснимочное устройство; 4 — колонна с кареткой; 5 — переносный пульт управления; 6 —основание стола-штатива; 7 — носилки; 8 — трехлопастный подэкранный фартук.

предназначенные для исследования больных и раненых в военно-полевых, экспедиционных и экстремальных условиях; палатные, например 12П6 (рис. 5)

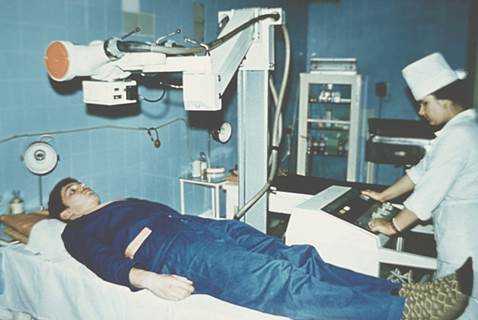

Рис. 5. Исследование больного с помощью передвижного (палатного) диагностического рентгеновского аппарата 12П6.

используемые для рентгенодиагностики в условиях стационара, вне рентгеновского отделения. Переносные рентгенодиагностические аппараты, например аппарат 9Л5 (рис. 4)

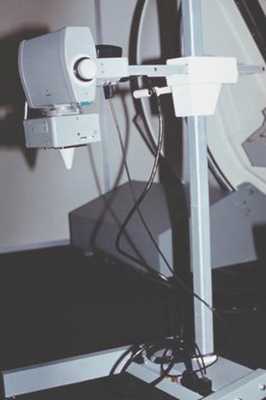

Рис. 4. Переносной рентгеновский диагностический аппарат 9Л5.

импульсный аппарат «Дина-2» (рис. 6)

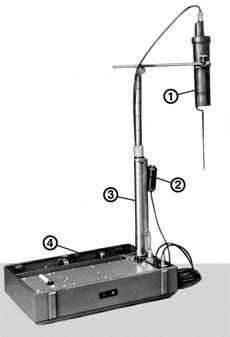

Рис. 6. Импульсный переносной рентгенодиагностический аппарат «Дина-2»: 1 — излучатель; 2 — пульт управления; 3 — штатив; 4 — укладочный ящик.

используют для рентгенодиагностики на дому, в полевых условиях.

Рентгенодиагностические аппараты могут быть общего назначения и специализированные. Последние по методам и условиям исследования подразделяют на флюорографические, например флюорографы 12Ф7,12Ф7-Ц с 70 и 100 мм фотокамерами, главным образом для массовых профилактических исследований (см.Флюорография), томографические (см. Томография), стимуляторы для планирования лучевой терапии, дляработы в операционных, например аппарат хирургический передвижной 10×4, и др. По области примененияразличают Р. а. для ангиографии (Ангиография), для нейрорентгенодиагностики, урологических исследований, маммографии (Маммография), дентальные, в т.ч. панорамные — ортопантомографы (см.Пантомография) и др.

На принципиальной блок-схеме рентгенодиагностического аппарата (рис. 7)

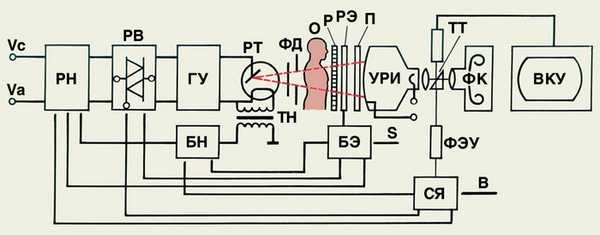

Рис. 7. Принципиальная блок-схема рентгенодиагностического аппарата: Vc — питающее напряжение; Va —напряжение для исследования; РН — регулятор напряжения; РВ — реле времени; ГУ — генераторное устройство, включающее выпрямители; РТ — рентгеновская трубка; Ф — фильтр; Д — диафрагма; О —объект исследования (пациент); Р — отсеивающий растр; РЭ — камера экспонометра рентгеновского излучения; П — кассета с рентгенографической пленкой и усиливающими экранами; УРИ — усилитель рентгеновского изображения; ТТ — телевизионная передающая трубка; ФК — фотокамера; ВКУ —видеоконтрольное устройство; ФЭУ — фотоэлектронный умножитель; СЯ — стабилизатор яркости; БЭ —блок обработки сигнала экспонометра; БН — блок управления накалом рентгеновской трубки с вычислительным устройством; ТН —трансформатор накала; S — оптическая плотность почернения фотоматериала; В — яркость свечения флюоресцентного экрана; пунктиром обозначен рабочий пучок рентгеновского излучения.

указаны основные егоэлементы. Питающее напряжение подается в регулятор напряжения, включение которого на заданную длительность экспозиции осуществляют с помощью реле времени. Повышение и выпрямление напряжениядля питания рентгеновской трубки осуществляется в генераторном устройстве (размещено в стальном баке, заполненном трансформаторным маслом), содержащем одно или трехфазный повышающий трансформатор и выпрямители. Высокое напряжение от генераторного устройства подается на рентгеновскую трубку с помощью высоковольтных кабелей, имеющих наружную заземляемую оболочку. Рентгенодиагностическая трубка (рис. 8)

—

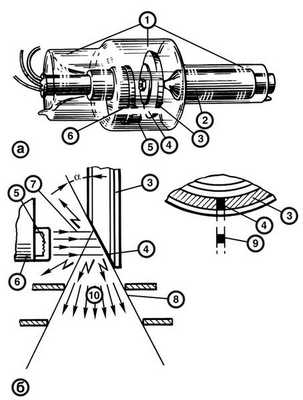

Рис. 8. Рентгенодиагностическая трубка с вращающимся анодом (а — общий вид, б — образование излучения): 1 — колба; 2 — анодная горловина; 3 — вращающийся диск анода; 4 — фокусное пятно анода;5 — спираль накала катода; 6 — фокусирующая система катода; 7 — поток электронов; 8 — поток рентгеновских квантов; 9 — видимый размер фокуса со стороны рабочего пучка; 10 — рабочий пучок излучения; α — угол наклона анода к оси рабочего пучка излучения.

электровакуумный прибор с источником излучения электронов (катод) и мишенью, в которой они тормозятся (анод). Энергия для нагрева катода подается через трансформатор накала, размещаемый в баке генераторного устройства. Накаленная спираль катода испускает электроны, которые ускоряются приложенным к трубке высоким напряжением, а затем тормозятся вольфрамовой пластинкой анода с образованием рентгеновского излучения. Площадь анода, на которую попадают электроны, называют фокусом. Различают одно- или двухфокусные аноды. В аноде свыше 95%энергии электронов превращается в тепловую энергию, нагревающую анод до 2000 и более. По этой причине с увеличением длительности экспозиции допустимая мощность снижается. Рентгенодиагностическая трубка размещается в кожухе, заполненном трансформаторным маслом, со свинцовой оболочкой для защиты от неиспользуемого излучения. В кожухе имеются также гнезда для присоединения высоковольтных кабелей и выходное окно, через которое выводится рабочий пучок излучения. В разборных палатных, дентальных Р. а. рентгеновская трубка находится в защитном кожухе вместе с генераторным устройством, что часто называют моноблоком.

К выходному окну излучателя крепятся устройства, формирующие пучок излучения с требуемыми параметрами. Имеется также оптический имитатор для освещения белым светом поверхности, площадь которой соответствует площади рабочего пучка излучения, и набор сменных фильтров для изменения энергетического спектра излучения.

В зависимости от назначения современные Р. а. снабжаются разнообразными штативно-механическими устройствами — напольно-потолочными (или потолочными) штативами, столами и стойками для снимков(рис. 9)

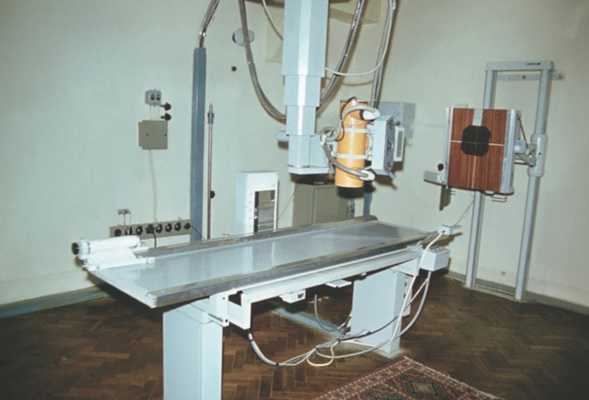

Рис. 9. Штативно-механические устройства

поворотными столами-штативами для просвечивания и снимков, обеспечивающими проведение соответствующих рентгенологических исследований (Рентгенологическое исследование).

Существуют специальные штативы для томографии, рентгенокимографии, нейрорентгенодиагностики, катетеризации, ангиографии (рис. 10) Ангиогра́фия — метод контрастного рентгенологического исследования кровеносных сосудов. Применяется в рентгенографии, рентгеноскопии, компьютерной томографии и в гибридной операционной. Ангиография изучает функциональное состояние сосудов, окольного кровотока и протяженность патологического процесса.

Рис. 10. Комплекс столов и штативов для ангиографии.

и других исследований, различающиеся диапазоном взаимныхперемещений излучателя, пациента и приемника излучения и особыми устройствами.

Экраноснимочное приспособление современного стационарного Р. а. включает экран для просвечивания,перемещаемый кассетодержатель с кассетой, тубус, защитные устройства, отсеивающий растр и устройствопрограммного управления, обеспечивающее возможность получения на одной рентгенографической пленкев процессе просвечивания последовательно нескольких снимков меньшего формата (так называемыхприцельных снимков). Отсеивающий растр (отсеивающая решетка) представляет собой набор тонкихчередующихся полос из рентгенопрозрачного и рентгенопоглощающего материала, ориентированных нафокус рентгеновской трубки. Растр устанавливается между пациентом и приемником излучения и служит дляуменьшения влияния на качество изображения вторичного (рассеянного) излучения. В большинствесовременных диагностических Р. а между растром и кассетой с рентгенографической пленкой располагается камера рентгеноэкспонометра—прибора, который автоматически отключает напряжение на рентгеновской трубке при накоплении пленкой экспозиционной дозы излучения, обеспечивающей заданное значение плотности ее почернения после фотографической обработки. В отечественной рентгеновской аппаратуре применяются рентгеноэкспонометры ионизационного типа РЭР-3, РЭР-3БМ-50-20, которые автоматически, под действием ионизации воздуха, подают в реле времени сигнал на отключение аппарата.

Рентгеновская кассета обычно заряжается рентгенографической пленкой между двумя усиливающими экранами. Свечение усиливающих экранов под действием рентгеновского излучения в 60—100 раз повышает чувствительность рентгенографической пленки (при этом снижается доза радиационной нагрузки на пациента), фотографический эмульсионный слой которой состоит из микроскопических кристаллов бромистого серебра в желатине. Получают распространение малосеребряные и бессеребряные способы регистрации рентгеновского изображения с использованием специальных полупроводниковых преобразователей.

Для медицинских усиливающих экранов используют вольфраматные, цезиевые, лантановые, иттриевые люминофоры — вещества, светящиеся под действием рентгеновского излучения. Так,лантановые усиливающие экраны применяют для рентгенографии желудочно-кишечного тракта, поясничного отдела позвоночника, мочевыделительной системы, иттриевые — для исследования сердца и крупных сосудов. При некоторых исследованиях, не требующих особой резкости изображения (например, при рентгенографии костей), производят съемку без экранов.

Для визуализации рентгеновского изображения при просвечивании используют флюоресцентный экран,аналогичный усиливающему экрану, который защищен свинцовым стеклом. В современных Р. а. (например, «РУМ-20 М», «Рентген-100 Т») вместо экранов применяют электронно-оптические усилители рентгеновского изображения с телевизионным видеоконтрастным устройством, основной частью которых являетсяэлектронно-оптический преобразователь, позволющий многократно увеличивать яркость изображения, а дозу излучения снижать в 4—5 раз. При этом существенно улучшается выявление мелких деталей рентгеновского изображения, отпадает необходимость в затемнении помещения процедурной и затратвремени на адаптацию зрения врача. Фокусирующая система обеспечивает передачу изображения на выходной экран с минимальными искажениями, а затем через оптическую систему на телевизионную передающую трубку и экран видеоконтрольного устройства. Одновременно изображение может регистрироваться фото-или кинокамерой, записываться на видеомагнитофонную ленту.

Все шире в Р. а. применяют средства цифровой регистрации рентгеновских изображений. В этих случаях видеосигнал телевизионной передающей трубки поступает в аналого-цифровой преобразователь, а с него в электронную память, что позволяет в ряде случаев заменить непрерывное просвечивание импульсным и существенно снизить дозу облучения, как это делается, например в рентгеновских аппаратах для операционных.

Применение в Р. а. средств вычислительной техники позволяет производить преобразования изображения:выделение малых контрастов, подчеркивание контуров, фильтрацию. С помощью вычислительной техники осуществляется так называемая субтракционная цифровая ангиография, когда производят цифровоевычитание двух изображений, полученных в разные фазы введения контрастного вещества в кровеносную систему. При этом одинаковые элементы изображения исчезают, а движение контрастного вещества пососудам становится отчетливо видимым.

Рентгенотерапевтические аппараты предназначены для лечения ряда заболеваний тормозным рентгеновским излучением. По назначению их подразделяют на аппараты для поверхностной терапии(максимальное напряжение на трубке 10—60 кВ), аппараты для внутриполостной терапии (максимальное напряжение 60—100 кВ) и аппараты для средней и глубокой терапии (максимальное напряжение 100—300кВ), например РУТ-250-15-2 (РУМ-17). По способу движения излучателя в процессе облучения различают аппараты для статического и подвижного (ротационного, конвергентного и маятникового) облучения. Существуют также рентгенотерапевтические аппараты для контактной, близкодистанционной(близкофокусной) и дальнедистанционной лучевой терапии (Лучевая терапия).

Принцип работы рентгенотерапевтического аппарата практически аналогичен принципу работы рентгенодиагностического аппарата, с той лишь разницей, что в его блок-схеме отсутствуют приемники рентгеновского излучения, поскольку объектом воздействия при рентгенотерапии является пациент. Для автоматического ограничения дозы облучения в пределах заданного уровня используют реле дозы. Врентгенотерапевтических аппаратах применяют рентгеновские трубки с неподвижным анодом и системы ихохлаждения проточным трансформаторным маслом.
