Вирусы в компасе 3d

Необходима хорошая программа для трехмерного моделирования объектов с оформлением проектной и конструкторской документации по российским стандартам? Обратите внимание на систему автоматизированного проектирования Компас 3Д, скачать бесплатно русскую версию которой можно на нашем сайте. Комплекс обладает системой моделирования, прочно связанной с чертежами. Любое изменение в спецификации или объекте влечет за собой автоматическую синхронизацию всех данных.

• автоматически создавать ассоциативные виды трехмерных моделей — разрезы, сечения, виды с разрывом;
• работать с ЧПУ-станками, отправляя на них спроектированное изделие;
• рассчитывать спецификации;
• оформлять пояснительные записки с помощью встроенного редактора;
• создавать всю техническую документацию на русском языке.

Скачать Компас 3Д можно со специализированными дополнениями и библиотеками, предназначенными для работы с электрическими схемами или строительными объектами в приборо- и машиностроении.

Основной тип данных графического документа — cdw. Фрагменты и детали сохраняются в frw и m3d. В Компасе собственные форматы kdw, spw, a3d используются для текстов, спецификации и сборок. Чертежи можно сохранять также как jpg, bmp, gif, tiff. Присутствует возможность экспорта-импорта файлов в форматы других CAD: dwg, dxf, igs.

Программа сразу поставляется с отечественными справочниками производственных стандартов — нет необходимости создавать их самостоятельно. Система обладает внушительной библиотекой стандартных деталей, однако работает с трехмерными моделями хуже, чем SolidWorks. Хотя комплекс и не имеет столько функций, как AutoCAD, он очень прост для понимания и работает с высокой скоростью. Даже начинающие конструкторы могут Компас 3D скачать торрент-ом и без регистрации на нашем сайте и быстро научиться работе в нем.

Программное обеспечение выпускается только для компьютеров с OS Windows. При этом поддерживаются все версии, начиная с XP, в том числе и 64-битные. Аппаратные требования относительно аналогов довольно скромны. Версии v13 и v14 нормально работают даже на компьютере с процессором PIII, частотой от 800 МГц и 512 Мб оперативной памяти. Компас 3D v16 скачать торрент, который можно на нашем сайте, а также все последние релизы продукта поддерживают 64-битный режим. Если хотите работать на Windows 10 и у Вас довольно мощный компьютер, то стоит Компас 3d v17 скачать бесплатно русскую версию.

Это первая версия с сервисом создания зеркальных деталей и сборки. Теперь модель симметричной части изделия и устройства образуется с помощью нескольких кликов мышки. Компас 3D v16 скачать бесплатно русскую версию рекомендуется из-за лучшей, в сравнении с конкурентными продуктами, работы с 2D-чертежами и не только:

На нашем сайте вы можете Компас 3D v17 скачать торрент-ом, без SMS и регистрации. Эта версия продукта представлена с обновленным интерфейсом, который позволил реализовать все возможности системы.

Появились новые функции:

• поиск по командам с их быстрым запуском;
• возможность работы с несколькими мониторами;
• упрощение работы с моделями;
• копирование деталей пипеткой;
• создание чертежа отдельных деталей;
• улучшенное отображение со сглаживанием в 3D;
• ускоренное получение документации для нужных объектов.

Мы с радостью сообщаем, что уже вышла обновленная версия флагманского софта от нашей компании. Модернизация коснулась многократного ускорения всех процессов и повышения скорости работы устройства.

Обновленная версия софта получила ряд улучшений, которые значительно улучшили производительность и другие важные процессы.:

Мы предлагаем скачать Компас 3D v16 и других версий в виде инсталляции с подробным мануалом для установки или загрузить полностью скомпилированный пакет, который можно сразу запустить с любого накопителя. Все варианты программы проверены на вирусы. Они работают без сбоев и подвисаний.

Портативная версия Компас 3D - не требует установки, Вы можете использовать ее на любом устройстве, запустить проект сразу с flash-накопителя или другого носителя.

Компас 3D v18 Portable

Версия: 2018
Платформа: WINDOWS
Язык интерфейса: РУССКИЙ Компас 3D v15 Portable

Версия: 2014
Платформа: WINDOWS
Язык интерфейса: РУССКИЙ Компас 3D v14 Portable

Версия: 2013
Платформа: WINDOWS
Язык интерфейса: РУССКИЙ Компас 3D v13 Portable

Версия: 2011
Платформа: WINDOWS
Язык интерфейса: РУССКИЙ

Представляем Вам конфигурации (модули) для программы Компас 3D (могут быть установлены только если установлен Компас 3D - см. выше)

АЕС - строительная конфигурация, включает в себя библиотеки для промышленно-строительного проектирования.

ЕСAD - приборостроительная конфигурация, включает в себя библиотеки для проектирования радиоэлектронного оборудования, приборов и электрооборудования.

MCAD - машиностроительная конфигурация, включает в себя библиотеки, используемые в машиностроительном проектировании.

КОМПАС­3D — это инструмент для конструирования различных деталей и механизмов. Программа отличается обширным функционалом и стабильностью. Но все же, интеллект сидит с другой стороны экрана и для того чтобы творить в АСКОН КОМПАС­3D нужно мыслить творчески, а приложение всего лишь поможет воплотить такие мысли в жизнь. Немного ниже вы сможете бесплатно скачать КОМПАС­3D v17 2017 на русском языке, а пока рассмотрим программу подробнее.

В состав программы входят следующие компоненты:

• КОМПАС­3D электрик;
• КОМПАС­3D строитель;
• КОМПАС­3D для машиностроения.

Функции программы для черчения АСКОН КОМПАС­3D

У каждого из компонентов пакета свой функционал, мы приведем его в виде списка:

Данный vмодуль нужен для построения электрических схем. Его основными функциями являются:

• редактирование базы данных и добавление в нее новых позиций;
• добавление УГО в базу и редактирование ее структуры;
• импорт УГО в готовую схему, обработка результата и тест функционала прибора;
• конструирование коммуникаций, групповых линий связи и шин;
• установка обозначения проводов в ручном и автоматическом режимах;
• интеграция в электросхему спецсимволов (проводник, экран, коаксиальный кабель), которые могут влиять на выбор класса проводников;
• общая корректировка полученной схемы;
• система автоматической генерации клемм в процессе работы.

Данный компонент способен создать сопутствующую документацию (сопровождающие записки, схемы, чертежи и т. д.) на высокой скорости. При помощи приложения можно сэкономить массу времени, поставив на поток рутинные операции генерации документов стандарта СПДС.

Основные функции программы:

• проектирование зданий (разрезы и планы);
• изготовление фрагментов (составляющие части объектов стройки);
• разработка пояснительных записок и технических спецификаций;
• быстрая проверка любых документов;
• быстрое создание и выпуск документации стандарта СПДС.

При помощи КОМПАС Строитель вы можете обрабатывать чертежи, которые были созданы в других программах. Также получится работать с файлами DXF/DWG, причем с любыми версиями.

Любой машиностроительный завод нужен для выпуска машин или металлоконструкций. Естественно, проектирование каждой из них начинается с чертежа. Именно для этого и нужна обозреваемая нами программа.

Основные функции КОМПАС­3D для машиностроения:

• набор инструментов для решения любых задач машиностроения;
• ускорение работы над чертежами из-за наличия нескольких разнообразных инструментов, объединенных в комплекс;
• высокое качество работы.

Активация программы

Скачать русскую версию КОМПАС­3D можно внизу этой странички через торрент. Когда файл будет загружен, установите программу, но не запускайте. Далее, делаем следующее:

1. Откройте папку Crack (скачивается вместе с дистрибутивом) и скопируйте находящийся в ней файл kSysdll.

Готово. Теперь можно запускать программу и пользоваться ею.

Обзор КОМПАС­3D

После того как мы разобрались с возможностями программы и научились взламывать ее, настал черед рассмотреть и сам программный интерфейс. Также будут приведены некоторые приемы работы с КОМПАС­3D.

После первого открытия мы увидим экран, зафиксированный на скриншоте ниже. В левой его части есть список готовых документов, которые мы можем открыть и редактировать. В правой половине окна выбирается режим нового проекта, это может быть: деталь, сборка (объединяет ранее созданные детали), чертеж, текстовый документ или спецификация.

Для того чтобы показать, как выглядит в КОМПАС­3D v17, мы кликнем по одному из готовых решений. Рассмотрим устройство редуктора. Для того чтобы вращать деталь, зажмите правую кнопку мыши. Масштаб меняется колесиком.

Рассмотрим основные инструменты, которые представлены в КОМПАС­3D. Все они расположены на верхней панели. В процессе работы с проектом при выделении одной из деталей или выборе инструмента, активируется левая боковая колонка, в которой отображается дополнительная информация и настройки.

Все инструменты тут разбиты на группы. Среди них:

• системные;
• эскиз;
• элементы тела;
• элементы каркаса;
• массив, копирование;
• вспомогательные элементы;
• размеры;
• обозначения;
• диагностика;
• чертеж.

В данном меню мы видим такие инструменты:

• автолиния;
• окружность;
• прямоугольник;
• автоосевая;
• вспомогательная прямая;
• спроецировать объект.

Данный инструмент нужен для построения линии, которая рисуется при помощи точек. Эти точки могут привязываться к другим объектам или устанавливаться в произвольном порядке. Нужна Автолиния, например, для построения контура фигуры. Если в дальнейшем ее выдавить, получится заготовка нужной формы.

Данный элемент подобен линии, но нужен для построения кругов. Более подробно о нем можно почитать в примере работы с КОМПАС­3D, который вы найдете ниже.

В данном разделе содержится множество инструментов, без которых построение полноценного чертежа детали стало бы просто невозможным.

Присутствуют следующие функции:

• выдавливание;
• толщина;
• отверстие и уклон;
• ребро и сечение;
• булева операция;
• деталь заготовка;
• оболочка;
• масштабирование.

Следующий инструмент позволяет проделывать отверстия в заготовках путем придания им диаметра и глубины. Также тут задается фаска.

Ребро жесткости нужно для придания прочности любой конструкции, особенно в тех ее местах, где ставить полноценную стенку непрактично.

Эта функция нужна для вычитания или удаления объема определенного тела из другого объекта. Может понадобиться, например, когда нам нужно прорезать форму звездочки в прямоугольнике или проделать отверстия под болты.

При помощи этой функции в наш проект можно добавить любую деталь, сохраненную прежде. В КОМПАС­3D содержится очень много готовых решений. Например, вот такая рамка с соединением из шариков.

Оболочка — это слой материала, нанесенный на основную деталь. Мы добавили на звездочку тонкий слой, отмеченный красным цветом.

В данном разделе инструментов КОМПАС­3D содержатся такие функции:

• точка по координатам (точка создается на плоскости при помощи указания координат или точечного объекта);
• контур (конур строится по уже готовым объектам);
• цилиндрическая спираль (Для построения спирали в графической области выделяется опорная плоскость. В каче­стве опорной плоскости могут использоваться: вспомогательная или проекционная плоскость, плоская грань детали);
• сплайн по точкам (Эти объекты строятся указанием точек. Координаты точек, а также другие их параметры, отображаются в таблице параметров. При необходимости вы можете внести в та­блицу информацию из внешнего файла или сохранить данные, содержащиеся в таблице, в файл).

В этом разделе есть такие инструменты:

Коллекция представляет собой произвольный набор деталей. Сюда, как правило, входят объекты, нужные для выполнения разных построений. Например, коллекция может иметь грани стыковочных поверхностей или другие грани деталей, определяющие позицию и конфигурацию вновь создава­емого объекта.

Вспомогательные объекты содержат следующие функции:

• вспомогательные оси и плоскости;
• локальные системы координат;
• контрольные и присоединительные точки;
• вектор;
• компоновочная геометрия;
• копии геометрических объектов.

Размеры, естественно, нужны для обозначения таковых в рабочем проекте.

Нужен для простановки в трехмерной модели линейного размера.

Данный инструмент необходим для простановки в трехмерной модели диаметрального размера.

Соответственно, нужен для простановки в трехмерной модели углового размера.

Обозначения применяются в КОМПАС­3D для читабельности схемы детали и более быстрого, а также качественного восприятия информации. Существуют следующие типы обозначений:

• условное изображение резьбы;
• линия-выноска;
• обозначение позиции;
• шероховатость;
• база;
• допуск формы;
• знак клеймения.

Для получения информации об объектах при работе с моделями служит команда Информация об объекте. Она содержит справочные сведения как о модели, так и о любом ее объекте: ребре, грани, элементе, поверхности, компоненте и др.

Данный инструмент нужен для измерения угла и расстояния. Для этого могут использоваться вспомогательные и координатные плоскости и линии, грани, ребра и т. д.

Пример работы с КОМПАС­3D

Что может быть проще чем создать гантелью? Именно этот спортивный снаряд мы и будем делать. Приступаем.

1. Кликаем по центру координат и растягиваем нашу будущую окружность, когда контур будет доведен до нужного размера, снова делаем левый клик.

1. Теперь нужно придать плоскому кругу объема. Кликаем по элементу выдавливания, затем по контуру круга.

1. Теперь, если мы повернем систему координат, можно будет увидеть, что наша заготовка получила объем. Причем размер детали указан на схеме.

1. Далее, нужно сделать так, чтобы наша заготовка стала гораздо длиннее и была похожа на гантель. Для этого следует изменить числовое значение, которое мы обозначили на скриншоте и нажать Enter.

1. Перед вами ручка гантели, но также нужно сделать и блины. Мы покажем один из них, второй следует создавать по аналогии. Итак, центрируем нашу заготовку кликом по средней точке оси координат.

1. Кликаем по центру круга и растягиваем его до нужной величины. Можно задать точное числовое значение, но мы будем делать деталь на глаз. Ведь это просто гантель.

1. В результате у нас получился чертеж будущего блина. Точно так же как, как мы это делали с ручкой, его нужно растянуть. Кликаем по инструменту выдавливания и задаем размер (мы выбрали 100).

1. Чтобы завершить операцию жмем зеленую птичку, отмеченную на скриншоте.

1. Повторяем ту же операцию для второго блина и видим, что перед нами предстала гантель.

Надеемся наши уроки вам помогли, теперь можно смело переходить к скачиванию программы.

Скачать АСКОН КОМПАС-3D

После того как вы получили общие представления о программе и узнали, как с нею работать, можно переходить к загрузке. Бесплатно скачать последнюю русскую версию КОМПАС-3D v17 сапр с официального сайта можно немного ниже. О том, как активировать полную версию приложения, мы рассказали ранее.

Подпишитесь на автора, если вам нравятся его публикации. Тогда вы будете получать уведомления о его новых постах.

Отписаться от уведомлений вы всегда сможете в профиле автора.

Если вы недавно приобрели принтер, но уже осознали, что печатать чужие модели вам неинтересно, то этот цикл статей для вас. В своих статьях я попробую научить вас создавать собственные модели.

КОМПАС-3D Home — это доступная даже ребёнку система трехмерного моделирования, обладающая полными возможностями профессиональных пакетов.

КОМПАС-3D Home разработана российской компанией АСКОН на основе профессиональной системы КОМПАС-3D, которая существует на рынке уже более 26 лет.

Система полностью русскоязычная, включая все мануалы и справки, что безусловно упростит вам дальнейшее изучение.

Или просто перейдите по ссылке:

Заполнив несложную форму, мы получаем на электронную почту ссылку на архив. Скачиваем архив, не забываем распаковать его и устанавливаем программу. Надеюсь этот процесс не будет для вас затруднителен.

При первом запуске появляется окно Вид приложения — просто нажмите Ок. Настройка вам пока не понадобится.

Создадим деталь — для этого просто кликните соответствующий значок на стартовой странице.

Эскиз - основа любой модели.

Основой любой операции является эскиз. Эскизы располагаются на плоскостях или гранях модели.

Для построения эскиза необходимо нажать кнопку Эскиз на панели Текущее состояние и выделить нужную плоскость.

После этого вы переходите в режим эскиза — изображение разворачивается на плоскость экрана. В правом углу появляется значок режима эскиза.

Создадим прямоугольник. Для этого выберите команду Прямоугольник в панели Геометрия.

Теперь можно выйти из режима эскиза.

Для этого либо снова кликните на кнопку эскиза на панели Текущее состояние, либо на значок режима эскиза в правом верхнем углу рабочего поля модели.

Теперь у нас есть эскиз, и мы можем выполнить операцию. Запустите команду Операция выдавливания на панели Редактирование детали.

Вы можете либо потянуть за хот-точки в окне модели, либо ввести с клавиатуры значение 50 мм — нажмите Enter для ввода значения. Нажмите кнопку Создать объект или Ctrl+Enter с клавиатуры для создания операции.

У вас получился куб или параллелепипед, в зависимости от ваших действий.

Чтобы передать вашу модель на принтер, вам необходимо сохранить её в Stl-формат.

Для этого в меню Файл выберите Сохранить как.

В открывшемся окне выберите формат Stl в списке тип файла

Подпишитесь на автора, если вам нравятся его публикации. Тогда вы будете получать уведомления о его новых постах.

Отписаться от уведомлений вы всегда сможете в профиле автора.

Еще больше интересных постов

Перистальтический насос на базе шагового двигателя NEMA 17

Подпишитесь на автора, если вам нравятся его публикации. Тогда вы будете получать уведомления о его новых постах.

Отписаться от уведомлений вы всегда сможете в профиле автора.

В этом видео я покажу процесс моделирования перистальтического насоса для шагового двигателя NEMA 17. Под.

Бесплатная библиотека параметрических пружин со встроенными расчетами для T-FLEX CAD Учебная версия

Подпишитесь на автора, если вам нравятся его публикации. Тогда вы будете получать уведомления о его новых постах.

Отписаться от уведомлений вы всегда сможете в профиле автора.

3D-модели для 3D-печати и не только: тoп сайтов

Подпишитесь на автора, если вам нравятся его публикации. Тогда вы будете получать уведомления о его новых постах.

Отписаться от уведомлений вы всегда сможете в профиле автора.

Комментарии

Тем кто хочет в совершенстве овладеть такими программами как Solidworks, Компас 3D, Autodesk Inventor, рекоммендую видеокурсы Романа Саляхутдинова. Стоют копейки, но оно того стоит, сам через это прошел.

Они же бесплатные? :) Я на них еще в школе учился)

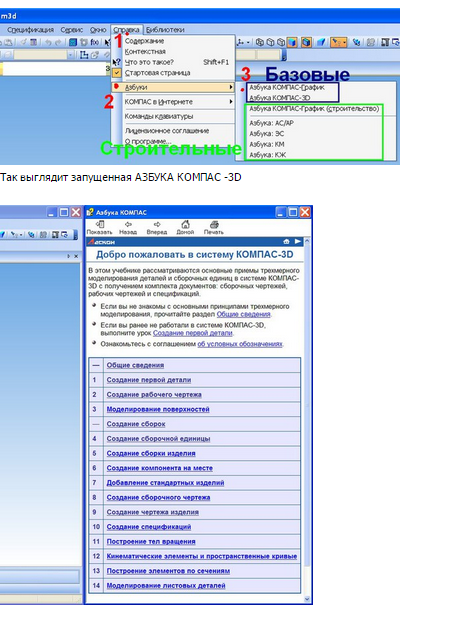

Для изучения КОМПАС-3D лучше всего подходит интерактивное пособие Азбука, которое встроено в КОМПАС.

То что бесплатно - это лишь капля в море! Так сказать промоушен. В платных курсах информации на десятки часов, затронуты все мелочи и разжеванно так, что вопросов потом не возникает.

А учебная 16 вышла? На сайте учебной пока 15 считается.
И вы решили баг с которым простая деталь в stl занимала гигабайты?

Да, вышла. Можете скачать в личном кабинете.

[IMG]https://pp.vk.me/c622429/v622429025/4d277/sF1hDYura90.jpg[/IMG]
А это вообще где?
Сайт по-прежнему предлагает 15.
Вот бы сама программа получала обновления и уведомляла об этом пользователя.

Вы в сам личный кабинет войдите(То что у вас на верхнем фото). Заголовок не сменили ещё.

Опять 'для чайников'. Достали уже со своими чайниками. Да по-чесноку - компас ваш это недопиленый солид, причем сделаный настолько криво,что пипец. Про сортамент в библиотеках материалов я молчу. Единственное,что нормально сделано - 2D с форматками, чертежи удобно рисовать. А так, УГ.

Здесь вообще ресурс, посвященный 3D-печати. Вы сортаментом печатаете? :)

Ну раз уж вы написали статью про свое ПО,почему я не могу высказать о нем мнение? Раз уж вы рассказываете как им пользоваться, то я говорю мнение о библиотеках. И по поводу юзабилити и дружественного интерфейса - страх и ужас. Неужели нельзя сделать удобнее?

Мы работаем над улучшением интерфейса. Возможно, если бы вы сформулировали ваши проблемы чуть конкретнее, то мы смогли бы сделать КОМПАС лучше.

УХ ты, а можно вам примерно то что мы хотим видеть прислать? Хотя бы в личку.

Хорошо - бесящая проблема с чудной кнопкой повторяющей дизайн кнопки Enter. Вводишь текст (и как в автокаде, солиде и прочем) щелкаешь мышкой в любом месте - вуаля,все введенное пропадает,вместо того,чтобы сохраниться блоком. Иногда надо надо обязательно нажать на кнопку STOP дабы завершить операцию (везде вполне понятная и удобная кнопка Escape используется для отмены операций). Честно? Уже это бесит моментально. А еще нажмешь случайно мышкой и сдвинешь - эта панель вообще пропадает, я уж молчу о том,что б достать ее обратно надо погуглить и покопаться в настройках.

Мы постараемся исправить это в следующей версии.

В новом экспорте в stl понравилось что закругления более красивые стали.
Кстати, очень не хватает геом. примитивов(кубики, шарики, и т.д.), например чтобы их можно было схватить и перенести в существующую деталь, а потом сделать булевую операцию(объеденить,вырезать). У всех сборок булевая операция всех элементов должна предлагаться автоматически.

например чтобы их можно было схватить и перенести в существующую деталь

Я понимаю,
Но, все равно хотелось бы)

У всех сборок булевая операция всех элементов должна предлагаться автоматически.

Сохраняете сборку(*.a3d) в формат детали *.m3d. При сохранении выбрать 'Сохранить с параметрами'. В открывшемся окне выбираете объединить все тела и компоненты в одно тело. Жмёте сохранить. Процесс может быть длительным, ждёте. Получившуюся деталь сохраняете в Stl.

Сохранение сборки из 2500 компонентов в деталь со слиянием в одно тело занимает около 40 минут.
Поэтому пока не будем объединять этот процесс с сохранением в Stl. Нужно сначала математику процесса ускорить.

если вы сделаете как в Автодеск Инвенторе то будет здорово, хотя наверное это запатентовано. Я пользуюсь компасом уже 6 лет и все таки решил перейти на Инвентор так как он более дружественен!

Что именно сделать?

Фокусы видимо :D
И вот ещё вопрос - неужто нельзя сделать библиотеки подключаемые независимо от разрядности компаса? Вот была у меня старая версия оптической библиотеки. И на 16 х64 она не пошла. Обидно и досадно.

Технически невозможно. Библиотека компилируется вместе с КОМПАСом, поэтому разрядность библиотеки зависит от разрядности КОМПАСа.
Если возможно - обратитесь к автору попросите перекомпилировать для х64.

А жаль. А как там разработчика посмотреть? А то библиотека старая и кто её разрабатывал не знаю.

Классно, конечно, но через год программа превратится в тыкву. Как-то не лежит у меня душа к таким программам. Вот Outpost провёл акцию с пожизненной лицензией - с тех пор у меня есть лицензионная версия Outpost. Windows, опять же.

Антивирус никакой пользы не приносит, а с помощью КОМПАСа можно много полезного сделать. Корпус для вертолётика вы в антивирусе не сделаете ;)

Об этом неприлично говорить, но я и в пробной версии любой другой программы всё сделаю. Один фиг, она в тыкву превратится. А вот если я купил и уверен, что и через 10 лет эта копия будет работать - я заплачу за неё деньги.

И это не антивирус, а фаервол. Сколько атак он отбил - не сосчитать! Они тоже любят временную лицензию делать. Думаете до акции у меня не было фаервола? Три года прошло, сроки давности вышли, могу признаться, что был. Но теперь мои деньги поступили на счёт производителя. Потому что они выбрали правильную политику.

Раз уж тут такая тема! Расскажите мне как передвигать увеличенный эскиз? Я уже готов купить домашнюю версию, прога нравится, но блин так бесит когда я не могу просто схватить мышкой и подвинуть картинку как в любом просмотрщике фото. Полос прокруток я тоже не вижу. Или я совсем чайник?

Если в 2д чертеже, то:
Выделить нужное, выбрать операцию сдвиг, выставить ось по которой двигаете, передвинуть.

Не слишком ли много гемора? Я не хочу двигать эскиз относительно СК. Я просто хочу передвигать по нему монитор, пусть двигается вместе с СК.

:D Значит буду покупать у тех, у кого зя

Попробуйте Shift и колесо мыши. Если у вас сдвинулось изображение, то выделите плоскость и нажмите правую кнопку и в контекстном меню выберите 'Нормально к. '.

Shift и нажать колесо - работает! Ну и спрятали! Попробую привыкнуть.

Конечно тоже немного напрягает то что даже домашняя версия становится тыквой! Покупать профессиональную для 3d печати - бред, она никогда не окупится, нет таких масштабов. Хочется чего-то лицензионного, чтобы по чесноку и по адекватной цене.

Сегодня весь день искал как это сделать.

Просто разработчики 3д Компаса подсели на тяжелые наркотики. Эта функция если я не ошибаюсь, была во всех старых версиях, а в новых ее просто убрали с панели. Не помню как называется это функция но пиктограмма выглядит как 4 стрелки направленные в разные стороны.
Плюс во всех версиях компаса так и не удосужились закрепить по умолчанию панели. Одно неловкое движение и потом панель искать в дебрях настроек.

Просто разработчики 3д Компаса подсели на тяжелые наркотики. Эта функция если я не ошибаюсь, была во всех старых версиях, а в новых ее просто убрали с панели. Не помню как называется это функция но пиктограмма выглядит как 4 стрелки направленные в разные стороны.

Из тех граблей, которые видел в V16 Home:

• Проекция поверхности на плоскость эскиза может дать большее количество частично совпадающих линий со стилем 'основная', чтобы эскиз нормально выдавился потом - надо руками удалять лишние, в некоторых случаях это долго и сложно. Лучше бы сделать так, чтобы при проецировании на плоскость частично совпадающие линии объединялись в одну.
• Если редактировать эскиз, в котором есть усеченные кривые и эквидистанты, первые очень часто перестают быть усеченными и их приходится усекать еще раз, вторые - очень часто эквидистанта слева становится эквидистантой справа и наоборот.
• Если линии на эскизе нужно подвинуть или повернуть, это очень сложно сделать точно и с первого раза, дико неудобно и вообще криво с точки зрения интерфейса. Посмотрите, как это сделано в бесплатном DesignSpark Mechanical, там с эскизами может работать даже ребенок и нет проблем что-то подвинуть и повернуть.
• Экспорт в STL работает криво, на модели в слайсере потом смотреть страшно. Половину деталей приходится сначала экспортировать в STEP, потом уже другими программмами - в STL. Хорошо, что вы сделали настройки качества экспорта в STL, сделайте еще так, чтобы они запоминались и не надо было для каждой детали их заново выставлять.


А так, кстати, мне программа нравится. Закончится evaluation - думаю, что куплю. Вот только хочется аппаратный ключ защиты чтобы с собой носить можно было, без привязки к ПК.

Проекция поверхности на плоскость эскиза может дать большее количество частично совпадающих линий со стилем 'основная', чтобы эскиз нормально выдавился потом - надо руками удалять лишние, в некоторых случаях это долго и сложно. Лучше бы сделать так, чтобы при проецировании на плоскость частично совпадающие линии объединялись в одну.

Экспорт в STL работает криво, на модели в слайсере потом смотреть страшно. Половину деталей приходится сначала экспортировать в STEP, потом уже другими программмами - в STL. Хорошо, что вы сделали настройки качества экспорта в STL, сделайте еще так, чтобы они запоминались и не надо было для каждой детали их заново выставлять.

Если линии на эскизе нужно подвинуть или повернуть, это очень сложно сделать точно и с первого раза, дико неудобно и вообще криво с точки зрения интерфейса.

Если они совпадают только частично, как можно понять, что их нужно объединить? Можете показать скриншот с примером?

Экспорт по-прежнему работает криво, или криво именно без настроек качества?

А как вы это делаете? Руками или с использованием команды поворот с панели 'Редактирование'?

Подвинуть группу выделенных кривых я нашел только так - нажать Ctrl и двигать мышкой. Буду благодарен за секрет, как это сделать правильно. Скажем, нужно подвинуть на 1 мм по одной оси и на 2 мм по другой. А потом еще раз подвинуть на 1 мм. То же самое - повернуть на 1 градус, потом еще раз повернуть на 1 градус.

И еще один момент, в DS Mechanical при выделении на эскизе сектора окружности автоматически подсвечивается центр окружности, так, что следующую окружность можно привязать к этому центру. В Компасе мне иногда удавалось сделать что-то аналогичное, но работает через раз и я не понял в каких случаях.

Подвинуть группу выделенных кривых я нашел только так - нажать Ctrl и двигать мышкой. Буду благодарен за секрет, как это сделать правильно. Скажем, нужно подвинуть на 1 мм по одной оси и на 2 мм по другой. А потом еще раз подвинуть на 1 мм.

Для перемещения и редактирования геометрии существуют инструменты на панели 'Редактирование'.

Команда 'Сдвиг'.

Допустим имеется такой эскиз:
