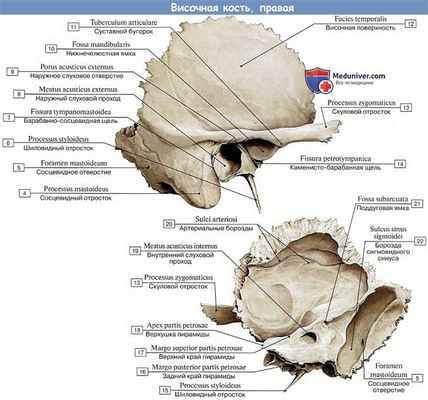

Висо́чная кость (лат. os temporale ) — парная, участвует в образовании основания черепа и боковой стенки свода. В ней располагается орган слуха и равновесия, внутренняя сонная артерия, часть сигмовидного синуса , преддверно-улитковый и лицевой нервы, узел тройничного нерва, ветви блуждающего и языкоглоточного нерва.

Анатомия

В соединении с нижней челюстью височная кость образует комплексный, комбинированный височно-нижнечелюстной сустав, а также является опорой жевательного аппарата.

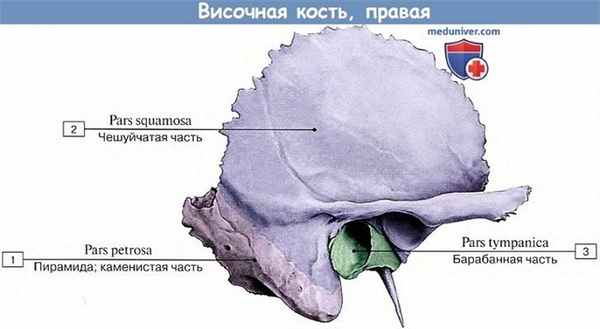

Она подразделяется на три части, так как является продуктом слияния нескольких костей:

чешуйчатую (pars squamosa),
барабанную (pars tympanica),
каменистую (pars petrosa).

Окончательный синостоз происходит к концу 1-го года жизни, замыкая наружный слуховой проход (meatus acusticus externus). Таким образом, чешуйчатая часть лежит над ним, каменистая кнутри, барабанная — снизу и спереди.

Следы слияния частей височной кости сохраняются в виде щелей:

на передневерхней поверхности каменисто-чешуйчатая щель (fissura petrosqumosa);
в глубине нижнечелюстной ямки барабанно-чешуйчатая щель (fissura tympanosqumosa), разделённая отростком каменистой части на каменисто-чешуйчатую (fissura petrosqumosa) и на каменисто-барабанную щель (fissura petrotympanica).

Чешуйчатая часть, участвует в образовании боковых стенок черепа. Относится к покровным костям, окостеневает на почве соединительной ткани. Имеет простое строение в виде вертикально стоящей пластинки с закруглённым краем, накладывающийся на соответствующий край теменной кости.

На мозговой поверхности заметны следы головного мозга в виде вдавлений. От неё отходит скуловой отросток (processus zygomaticus), который направлен вперёд на соединение со скуловой костью. В нижней части имеется суставная ямка для сочленения с нижней челюстью (fossa mandibularis).

Барабанная часть сращена с сосцевидным отростком (processus mastoideus) и чешуйчатой частью, представляет собой тонкую пластинку, ограничивающую спреди, сзади и снизу наружное слуховое отверстие и наружный слуховой канал.

Каменистая часть имеет форму трёхсторонней пирамиды, вершина которой обращена кпереди и медиально, а основание, переходящее в сосцевидный отросток,- кзади и латерально.

Выделяют три поверхности: переднюю, заднюю и нижнюю, а также три края: передний, задний и верхний.

Передняя поверхность входит в состав дна передней черепной ямки; задняя обращена назад и медиально, образует часть передней стенки задней черепной ямки; нижняя обращена вниз и видна только на наружной поверхности основания черепа.

Внешний рельеф пирамиды обусловлен строением её как вместилища для среднего и внутреннего уха, а также для прохождения кровеносных сосудов и нервов.

От нижней поверхности пирамиды отходит тонкий заострённый шиловидный отросток (processus styloideus), служащий местом прикрепления мышц. Рельеф наружной поверхности пирамиды является местом прикрепления мышц, книзу она вытягивается в сосцевидный отросток к которому прикрепляется грудино-ключично-сосцевидная мышца.

На сосцевидном отростке (на его передней гладкой поверхности) височной кости выделяют треугольник Шипо, являющийся местом оперативного доступа к ячейкам сосцевидного отростка. Внутри сосцевидный отросток содержит ячейки, которые представляют собой воздушные полости, сообщающиеся с барабанной полостью (средним ухом) посредством сосцевидной пещеры.

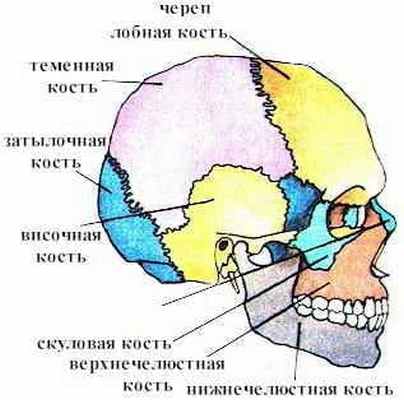

Височная кость соединена с затылочной, теменной и клиновидной костями. Участвует в образовании ярёмного отверстия.

Каналы височной кости

сонный канал, canalis caroticus, в котором залегает внутренняя сонная артерия. Начинается на нижней поверхности пирамиды, наружным сонным отверстием, направляется вертикально вверх, изгибаясь под прямым углом, направляется вперед и медиально. Открывается канал в полость черепа внутренним сонным отверстием.

каналец барабанной струны, canaliculus chordae tympani, начинается от канала лицевого нерва, несколько выше шилососцевидного отверстия, направляется вперед и открывается в барабанную полость. В этом канальце проходит ветвь лицевого нерва — барабанная струна, которая затем выходит из барабанной полости через каменисто-барабанную щель.

лицевой канал, canalis facialis, в котором проходит лицевой нерв, начинается он на дне внутреннего слухового прохода, затем идет горизонтально сзади наперед. Достигнув уровня расщелины канала большого каменистого нерва, канал уходит назад и латерально, под прямым углом, образуя изгиб, или коленце лицевого канала. Далее канал направляется назад, следует горизонтально вдоль оси пирамиды. Затем поворачивает вертикально вниз, огибая барабанную полость, и на нижней поверхности пирамиды заканчивается шилососцевидным отверстием.

мышечно-трубный канал, canalis musculotubaris, имеет общую стенку с сонным каналом. Начинается в углу, образованном передним краем пирамиды и чешуей височной кости, идет кзади и латерально, параллельно переднему краю пирамиды. Мышечно — трубный канал продольной горизонтальной перегородкой делится на два полуканала. Верхний полуканал занят мышцей, напрягающей барабанную перепонку, а нижний является костной частью слуховой трубы. Оба канала открываются в барабанную полость на передней её стенке.

сосцевидный каналец, canaliculus mastoideus, берет начало на дне яремной ямки и заканчивается в барабанно-сосцевидной щели. Через этот каналец проходит ветвь блуждающего нерва.

барабанный каналец, canaliculus tympanicus, возникает в каменистой ямочке отверстием, через которое входит ветвь языкоглоточного нерва-барабанный нерв. Пройдя через барабанную полость, этот нерв под названием малого каменистого нерва выходит через одноименную расщелину на передней поверхности пирамиды.

сонно-барабанные канальцы, canaliculi caroticotympanici, проходят в стенке канала внутренней сонной артерии вблизи его наружного отверстия и открываются в барабанную полость. Они служат для прохождения одноимённых сосудов и нервов.

Ссылки

Учебник анатомии человека, Привес М. Г. Атлас анатомии человека под редакцией Ю. Ю. Елисеева.

Анатомия: Височная кость

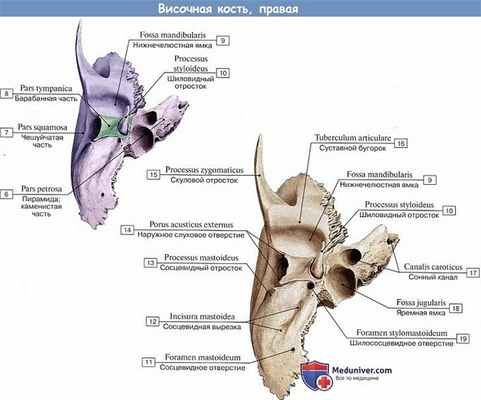

Височная кость, os temporale, парная кость, имеет сложное строение, так как выполняет все 3 функции скелета и не только образует часть боковой стенки и основания черепа, но и содержит в себе органы слуха и гравитации. Она является продуктом слияния нескольких костей (смешанная кость), самостоятельно существующих у некоторых животных, и потому состоит из трех частей:
1) чешуйчатая часть, pars squamosa;
2) барабанная часть, pars tympanica и
3) каменистая часть, pars petrosa.

В течение 1-го года жизни они сливаются в единую кость, замыкая наружный слуховой проход, meatus acusticus externus, таким образом, что чешуйчатая часть лежит над ним, каменистая часть кнутри от него, а барабанная сзади, снизу и спереди. Следы слияния отдельных частей височной кости сохраняются на всю жизнь в виде промежуточных швов и щелей, а именно: на границе pars squamosa и pars petrosa, на передневерхней поверхности последней —fissura petrosquamosa; в глубине нижнечелюстной ямки — fissura tympanosquamosa, которая разделяется отростком каменистой части на fissura petrosquamosa и fissura petrotympanica (через нее выходит нерв chorda tympani).

Чешуйчатая часть, pars squamosa, участвует в образовании боковых стенок черепа. Она относится к покровным костям, т. е. окостеневает на почве соединительной ткани и имеет сравнительно простое строение в виде вертикально стоящей пластинки с закругленным краем, накладывающимся на соответственный край теменной кости, margo squamosa, в виде чешуи рыб, откуда и произошло ее название.

На мозговой поверхности ее, facies cerebralis, заметны следы мозга, пальцевые вдавления, impressiones digitatae, и восходящая кверху бороздка от a. meningea media. Наружная поверхность чешуи гладкая, участвует в образовании височной ямки (анатомия которой рассмотрена здесь) и поэтому называется facies temporalis.

От нее отходит скуловой отросток, processus zygomaticus, который идет вперед на соединение со скуловой костью. У своего начала скуловой отросток имеет два корня: передний и задний, между которыми находится ямка для сочленения с нижней челюстью, fossa mandibularis.

На нижней поверхности переднего корня помещается суставной бугорок, tuberculum articulare, препятствующий вывиху головки нижней челюсти вперед при значительном открывании рта.

Барабанная часть, pars tympanica, височной кости образует передний, нижний и часть заднего края наружного слухового прохода, окостеневает эндесмально и, как все покровные кости, имеет вид пластинки, только резко изогнутой.

Наружный слуховой проход, meatus acusticus externus, представляет собой короткий канал, направляющийся внутрь и несколько вперед и ведущий в барабанную полость. Верхний край его наружного отверстия, porus acusticus externus, и часть заднего края образуются чешуей височной кости, а на остальном протяжении — барабанной частью.

У новорожденного наружный слуховой проход еще не сформирован, так как барабанная часть представляет неполное кольцо (annulus tympanicus), затянутое барабанной перепонкой. Вследствие такого близкого расположения барабанной перепонки кнаружи у новорожденных и детей раннего возраста более часто наблюдаются заболевания барабанной полости.

Каменистая часть, pars petrosa, названа так по прочности своего костного вещества, обусловленной тем, что эта часть кости участвует в основании черепа, и является костным вместилищем органов слуха и гравитации, имеющих весьма тонкое строение и нуждающихся в прочной защите от повреждений. Развивается она на основе хряща. Второе название этой части — пирамида, дано по ее форме трехгранной пирамиды, основание которой обращено кнаружи, а верхушка — вперед и внутрь к клиновидной кости.

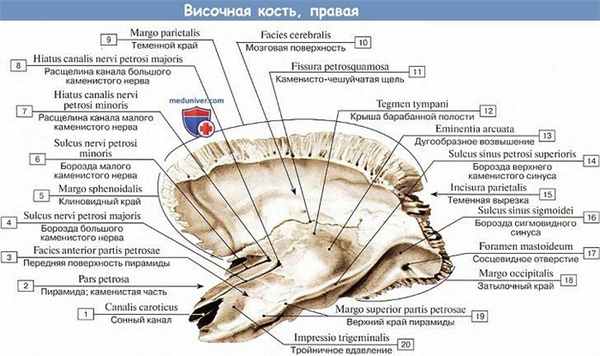

Пирамида имеет три поверхности: переднюю, заднюю и нижнюю. Передняя поверхность входит в состав дна средней черепной ямки; задняя поверхность обращена назад и медиально и образует часть передней стенки задней черепной ямки; нижняя поверхность обращена вниз и видна только на наружной поверхности основания черепа. Внешний рельеф пирамиды сложен и обусловлен строением ее как вместилища для среднего (барабанная полость) и внутреннего уха (костный лабиринт, состоящий из улитки и полукружных каналов), а также прохождением нервов и сосудов.

На передней поверхности пирамиды, близ ее верхушки, заметно небольшое вдавление, impressio trigemini, от узла тройничного нерва (n. trigemini,). Кнаружи от него проходят две тонкие бороздки, медиальная — sulcus n. petrosi majoris, и латеральная — sulcus п. petrosi minoris. Они ведут к двум соименным отверстиям: медиальному, hiatus candlis n. petrosi majoris, и латеральному, hiatus canalis n. petrosi minoris. Кнаружи от этих отверстий заметно дугообразное возвышение, eminentia arcuata, образующееся благодаря выпячиванию бурно развивающегося лабиринта, в частности верхнего полукружного канала.

Поверхность кости между eminentia arcuata и squama temporalis образует крышу барабанной полости, tegmen tympani.

Приблизительно на середине задней поверхности пирамиды находится внутреннее слуховое отверстие, porus acusticus internus, которое ведет во внутренний слуховой проход, meatus acusticus internus, где проходят лицевой и слуховой нервы, а также артерия и вены лабиринта.

От нижней поверхности пирамиды, обращенной на основание черепа, отходит тонкий заостренный шиловидный отросток, processus styloideus, служащий местом прикрепления мышц «анатомического букета» (mm. styloglossus, stylohyoideus, stylopharyngeus), а также связок — ligg. stylohyoideum и stylomandibular. Шиловидный отросток представляет часть височной кости жаберного происхождения. Вместе с lig. stylohyoideum он является остатком подъязычной дуги.

Между шиловидным и сосцевидным отростками находится шилососцевидное отверстие, foramen stylomastoideum, через которое выходит n. facialis и входит небольшая артерия. Медиально от шиловидного отростка расположена глубокая яремная ямка, fossa jugularis. Кпереди от fossa jugularis, отделенное от нее острым гребнем, находится наружное отверстие сонного канала, foramen caroticum externum.

Пирамида имеет три края: передний, задний и верхний. Короткий передний край образует острый угол с чешуей. В этом углу заметно отверстие мышечнотрубного канала, candlis musculo tubarius, ведущего в барабанную полость. Канал этот перегородкой делится на два отдела: верхний и нижний. Верхний, меньший, полуканал, semicanalis m. tensoris tympani, вмещает в себя этот мускул, а нижний, больший, semicandlis tubae auditivae, представляет собой костную часть слуховой трубы, служащей для проведения воздуха из глотки в барабанную полость.

По верхнему краю пирамиды, разделяющему переднюю и заднюю поверхности, проходит хорошо заметная бороздка, sulcus sinus petrosi superiors,— след одноименного венозного синуса.

Задний край пирамиды кпереди от fossa jugularis соединяется с базилярной частью затылочной кости и образует вместе с этой костью sulcus sinus petrosi inferioris — след нижнего каменистого венозного синуса.

Наружная поверхность основания пирамиды служит местом прикрепления мышц, чем и обусловлен ее наружный рельеф (отросток, вырезки, шероховатости). Книзу она вытягивается в сосцевидный отросток, processus mastoideus. К нему прикрепляется грудино-ключично-сосцевидная мышца, которая поддерживает голову в равновесии, необходимом при вертикальном положении тела. Поэтому сосцевидный отросток отсутствует у четвероногих и даже человекоообразных обезьян и развивается только у человека в связи с его прямохождением.
На медиальной стороне сосцевидного отростка имеется глубокая сосцевидная вырезка, incisura mastoidea, — место прикрепления m. digastricus; еще более кнутри — небольшая борозда, sulcus a. occipitalis,— след, одноименной артерии.

На наружной поверхности основания сосцевидного отростка выделяют гладкий треугольник, который является местом для оперативного доступа к ячейкам сосцевидного отростка при заполнении их гноем.

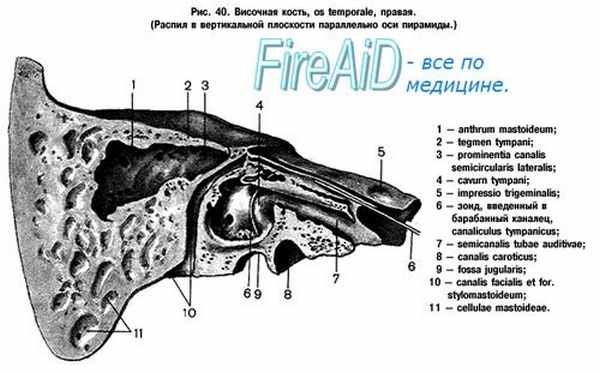

Внутри сосцевидный отросток и содержит эти ячейки cellulae mastoideae, которые представляют собой отделенные костными перекладинами воздушные полости, получающие воздух из барабанной полости, с которой они сообщаются через посредство antrum mastoideum. На мозговой поверхности основания пирамиды проходит глубокая борозда, sulcus sinus sigmoidei, где лежит одноименный венозный синус.

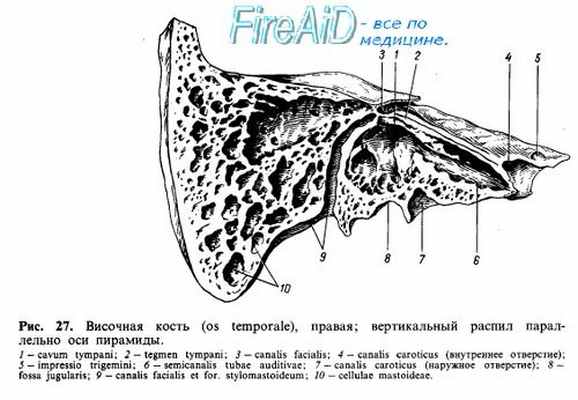

Каналы височной кости. Самым крупным каналом является canalis caroticus, через который проходит внутренняя сонная артерия. Начавшись своим наружным отверстием на нижней поверхности пирамиды, он поднимается кверху, затем изгибается под прямым углом и открывается своим внутренним отверстием у верхушки пирамиды медиально от canalis musculotubarius.

Лицевой канал, canalis facialis, начинается в глубине porus acusticus internus, откуда канал сначала идет вперед и латерально до щелей (hiatus) на передней поверхности пирамиды; у этих отверстий канал, оставаясь горизонтальным, поворачивает под прямым углом латерально и назад, образуя изгиб — коленце, geniculum canalis facialis, а затем вниз и заканчивается посредством foramen stylomastoideum, расположенным на нижней поверхности пирамиды височной кости, canalis musculotubarius.

Анатомия: Височная кость

ГБЗУ «Московский научно-практический центр оториноларингологии им. Л.И. Свержевского», Москва

Московский научно-практический центр оториноларингологии Департамента здравоохранения Москвы

Московский научно-практический центр оториноларингологии ДЗ Москвы

Отделение оториноларингологии, отделение компьютерной томографии Научного центра здоровья детей РАМН, Москва

Отделение рентгеновской компьютерной томографии Научного центра здоровья детей РАМН, Москва

ГБУЗ «Научно-исследовательский клинический институт оториноларингологии им. Л.И. Свержевского», Москва, Россия

Научно-исследовательский клинический институт оториноларингологии им. Л.И. Свержевского Департамента здравоохранения Москвы, Москва, Россия, 117152

ГБУЗ города Москвы «Научно-исследовательский клинический институт оториноларингологии имени Л.И. Свержевского» ДЗМ, Москва, Россия

ГБУЗ «Научно-исследовательский клинический институт оториноларингологии им. Л.И. Свержевского» ДЗ Москвы, Москва, Россия, 117152

ФГБОУ ВО «Первый МГМУ им. И.М. Сеченова» (Сеченовский Университет), Москва, Россия

Искусственная височная кость

Журнал: Вестник оториноларингологии. 2020;85(3): 95‑99

ГБЗУ «Московский научно-практический центр оториноларингологии им. Л.И. Свержевского», Москва

Представлена технология сборки и основные этапы диссекции на искусственной височной кости. Данный образец искусственной височной кости является отечественным продуктом. Использование данного материала делает возможной отработку основных навыков диссекции, таких как антромастоидотомия, задняя тимпанотомия, декомпрессия лицевого нерва. Искусственная височная кость может быть использована как учебно-методическое пособие для студентов, ординаторов и аспирантов, осваивающих отохирургрические навыки в виде базовых этапов диссекционной работы на сложных структурах височной кости.

ГБЗУ «Московский научно-практический центр оториноларингологии им. Л.И. Свержевского», Москва

Московский научно-практический центр оториноларингологии Департамента здравоохранения Москвы

Московский научно-практический центр оториноларингологии ДЗ Москвы

Отделение рентгеновской компьютерной томографии Научного центра здоровья детей РАМН, Москва

ФГБОУ ВО «Первый МГМУ им. И.М. Сеченова» (Сеченовский Университет), Москва, Россия

Височная кость — парная, одна из самых сложных костей скелета, участвует в образовании основания и боковой стенки свода черепа. В ней располагаются орган слуха и равновесия, внутренняя сонная артерия, часть сигмовидного синуса, преддверно-улитковый и лицевой нервы, узел тройничного нерва, ветви блуждающего и языкоглоточного нерва [1]. Височная кость состоит из 4 частей: каменистой, барабанной, сосцевидной и чешуйчатой. Строение данной анатомической области ряд авторов оценивают как одно из самых сложных среди костей в организме человека [2]. У практикующих оториноларингологов всегда наблюдался интерес к освоению хирургии данной области как одной из самых сложных в оперативной оториноларингологии. В начале 2000-х годов симуляционные тренажеры или искусственные материалы для развития хирургических навыков были полезной, но весьма абстрактной концепцией. Два десятилетия спустя развитие данных технологий открыло новые возможности для совершенствования отохирургов и сокращения времени их обучения.

Современная высшая школа столкнулась с рядом ограничений в использовании традиционного способа обучения «у операционного стола». В то же время появилась возможность использования новых технологий для моделирования хирургической операции. В связи с этим в последнее время в России и за рубежом отмечен повышенный интерес практикующих специалистов к курсам по диссекции височной кости для повышения отохирургических навыков [3]. Применение эндоскопии, а в ряде случаев хирургическое лечение с использованием синергизма оториноларингологов и нейрохирургов требует все более совершенной техники владения диссекцией и понимания взаимного расположения структур пирамиды височной кости [3]. Достижения научно-технического прогресса, появление высококачественной линзованной оптики, новых материалов и протезов позволяют выполнять высокотехнологичные операции на височной кости с минимальным объемом хирургического вмешательства. Освоение различных типов операций требует детального знания данной структуры и понимания пространственного взаиморасположения основных анатомических структур [4]. В основе обучения отохирургов помимо теоретического базиса очень важно приобретение практических навыков [5]. Безусловно, классические курсы по диссекции височной кости человека останутся «золотым стандартом» в подготовке специалистов в области хирургии среднего и внутреннего уха. Совершенствование техники работы бормашиной, понимание анатомических ориентиров по мере выполнения погружения в структуры данной анатомической области, сосудов и нервов, их топологии в сочетании с теоретическим базисом — наиболее верный путь к формированию пространственного мышления отохирурга.

Существующий тренажер WOXELMEN подходит для данной подготовки. Обладая принципом обратной связи, он дает возможность тактильных ощущений, однако не может полностью заменить тактильных ощущений и механических навыков при работе с искусственным или аутопсийным препаратом. На сегодняшний день спектр искусственных материалов столь широк, что включает как современные синтетические композиты, так и полимеры, которые способны смоделировать ощущения, максимально приближенные к тактильным как во время работы на аутопсийном материале, так и при хирургическом вмешательстве [6].

Современные симуляционные технологии в оториноларингологии развиваются, как и в других медицинских специальностях. Сегодня выбор научных продуктов достаточно широк и представлен различными моделями — от самых простых (в виде механических тренажеров, выполненных из различных силиконовых или пластических материалов, с помощью которых осваиваются отдельные практические навыки: удаление инородных тел из слухового прохода, постановка вентиляционной трубки, наложение трахеостомы) до виртуальных симуляторов. Последние обладают принципом обратной связи и возможностью установки для симуляционной операции данных компьютерной томографии (КТ) конкретного пациента. Это позволяет хирургу выполнить планируемое вмешательство заранее, что минимизирует риски интра- и послеоперационных осложнений. Специальные очки, комплектующие такие симуляторы, позволяют получать пространственное изображение [7, 8].

Ряд научных коллективов предложили для отработки навыков хирургии стремени напечатанную на 3D-принтере готовую височную кость с интегрированной в нее оссикулярной цепью. Полученный комплекс слуховых косточек устанавливают в барабанную полость. Такая модель более трудоемкая в изготовлении и производстве, но она дает возможность усовершенствовать диссекционные навыки отохирурга, а также отдельно получить тактильные осушения на самой небольшой структуре оссикулярного сегмента — стремечке [9]. Однако на такой модели достаточно трудно понять особенности и приобрести навыки хирургической техники работы на подножной пластине. Понимание особенностей удаления ее заднего полюса, предотвращение риска погружения частей фрагментированной подножной пластинки, дефицита перилимфы, попадания крови в преддверие возможны только при наблюдении данного этапа операции в отводную трубку операционного микроскопа либо при самостоятельном манипулировании под тщательным наблюдением опытного отохирурга [9].

В других анатомических работах ряд авторов отмечают большую схожесть височной кости человека и свиньи, в частности основных анатомических структур: оссикулярного комплекса, хода лицевого нерва, сигмовидного синуса и твердой мозговой оболочки. Эти данные подтверждены выполнением спиральной КТ [10]. Другой коллектив авторов [11] рекомендует для отработки практических навыков трансканальной эндоскопической хирургии уха использовать височную кость морской свинки. Наибольшую схожесть с височной костью человека имеют структуры среднего уха, окна лабиринта и оссикуллярный комплекс.

Как правило, на обучающих отохирургических циклах в качестве объекта вмешательства используют аутопсийный материал височной кости человека. В связи с появлением новых технологий и отчасти из-за законодательства по изъятию аутопсийного материала возникла острая необходимость создать искусственную височную кость. Данная возможность появилась благодаря современным технологиям, позволяющим осуществить технический процесс изготовления указанного продукта.

Цель исследования — создание прототипа височной кости человека из искусственных материалов для хирургической диссекции.

Данная работа была выполнена в три этапа: 1) проектная часть, 2) изготовление и сборка кости, 3) выполнение базовых этапов диссекционной работы на височной кости.

Проектная часть

Модель предложенной височной кости полностью и в том же масштабе повторяет сложную анатомию височной кости и дает возможность освоить базовые навыки для начинающих отохирургов. Совмещение технологии 3D-печати, литья по выплавляемым моделям и применения материалов, близких по своим физико-механическим свойствам к натуральной височной кости, позволило нам получить данную модель. Для получения компьютерных снимков височной кости мы выбрали пациентов в возрасте от 25 до 50 лет с диагнозом отосклероза, выполнивших данное исследование при подготовке к стапедопластике. Из 50 изученных снимков КТ височной кости были выбраны наиболее показательные с точки зрения нормальной анатомии. При выборе снимков КТ особое внимание было уделено воздушности сосцевидного отростка, четкому ходу канала лицевого нерва, состоянию цепи слуховых косточек, нормальному расположению твердой мозговой оболочки и сигмовидного синуса, синодурального угла.

Изготовление и сборка кости

Височная кость была смоделирована в трех фрагментах таким образом, чтобы плоскости раздела были проведены вдоль хода канала лицевого нерва (рис. 1).

Выполнение базовых этапов диссекционной работы на височной кости

Полученную искусственную височную кость устанавливали в трехточечную систему фиксации (рис. 2).

Рис. 3. Этап хирургической диссекции (антромастоидотомия). Выполнено снятие кортикального слоя и вскрытие антрума. Далее производили истончение задней стенки и выполнение задней тимпанотомии (рис. 4). Рис. 5. Этап хирургической диссекции (декомпрессия лицевого нерва). Лицевой нерв вскрыт по его ходу в сосцевидном отростке до шилососцевидного отверстия. Полимерная нить — имитация лицевого нерва. Особенностью работы с искусственной височной костью является максимальная тактильная приближенность ощущений к работе с аутопсийным материалом.

Оценить выполненную диссекцию с точки зрения рентгеноанатомии симуляционной операции можно с помощью КТ височной кости в двух стандартных проекциях и последующего описания полученных снимков врачами-рентгенологами.

В искусственной левой височной кости на снимках КТ отчетливо определяются все 4 части: каменистая, барабанная, сосцевидная и чешуйчатая (рис. 6).

Размеры, форма и соотношение структур наружного, среднего и внутреннего уха, а также канала внутренней сонной артерии, ямки луковицы яремной вены, ложа сигмовидного синуса и канала лицевого нерва полностью соответствуют анатомии височной кости человека (рис. 7).

Определяются изменения после санирующей операции в виде полости в аттико-антромастоидальной области. Стенки послеоперационной полости ровные. Крыша сохранена, отчетливо визуализируется твердая мозговая оболочка. Стенка мастоидальной части канала лицевого нерва вскрыта, ствол нерва не поврежден (рис. 8).

В заключение следует отметить, что данная модель искусственной височной кости позволяет начинающему отохирургу освоить базисные практические навыки, необходимые для выполнения основных хирургических вмешательств при заболеваниях среднего уха. Учитывая простоту и доступность модели, ее соответствие аутопсийному материалу, можно полагать, что совмещение технологии компьютерного моделирования, печати частей височной кости на 3D-принтере, литья по выплавляемым моделям с последующей сборкой изделия открывает хорошие перспективы в освоении практических навыков для начинающих отохирургов.

Кузовков, Лиленко, Костевич: Анатомия височной кости. Отохирургический атлас. Атлас

45 %

Аннотация к книге "Анатомия височной кости. Отохирургический атлас. Атлас"

Атлас посвящен прикладной анатомии височной кости, изложенной в виде последовательной диссекции. Диссекция височной кости в условиях лаборатории необходима при освоении, планировании и проведении хирургических вмешательств на среднем и внутреннем ухе, доступов к задней черепной ямке, внутреннему слуховому проходу и другим анатомическим структурам.
Подробно описаны соотношения важных анатомических структур, даны пошаговые рекомендации по доступу к среднему уху и его отделам, а также к внутреннему уху. Показаны хирургические доступы, наиболее часто встречающиеся в практической деятельности отохирурга. Приведены методики высокотехнологичных вмешательств: установка активных имплантатов среднего уха, кохлеарная имплантация, дренирование эндолимфатического мешка. Впервые в отечественной литературе представлено соотношение картины спилов височной кости и срезов компьютерной томографии на том же уровне этой же височной кости. Такой материал полезен специалистам лучевой диагностики, которым для описания рентгенологических изменений часто не хватает клинических данных.
В атласе использованы оригинальные авторские фотографии, тщательно подобранные для максимальной наглядности и информативности.
Книга предназначена оториноларингологам, челюстно-лицевым хирургам и нейрохирургам, как практикующим, так и тем, кто проводит практические занятия со студентами и слушателями. Атлас незаменим для преподавателей указанных специальностей, а также анатомии и оперативной хирургии, для студентов старших курсов медицинских вузов и слушателей курсов последипломного образования.

Височная кость

Височная кость обладает собственной парой. Они располагаются между клиновидной и затылочной костьми. С помощью нее происходит создания главных частей черепа человека, а именно боковых стенок, а также основания свода. В плане анатомии врачам приходится долго с ней возиться, потому что ее строение гораздо сложнее, чем у большинства костей в скелете головы. Соединяясь с нижней челюстью, позволяет опираться на себя жевательному аппарату. Наружная часть височной кости оснащена слуховым отверстием. Вокруг него разместилось несколько частей височной кости, а именно чешуйчатая, каменистая или пирамида, а также барабанная.

С помощью чешуйчатой части стало возможно создание боковых стенок черепа. Специалисты относят ее к такому виду, как покровная кость. Через некоторое время после рождения она становится тверже. После этого становится более простой в плане строения. Чешуйчатая часть представляет собой тонкую пластину, у которой все края слегка закруглены. Она накладывается на определенный край у теменной кости. Вогнутая внутренняя часть украшена следами мозга, а также небольшими вдавливаниями. Еще здесь можно увидеть бороздку, которая идет вверх. Наружная часть выпуклая, но при этом остается гладкой. Именно отсюда исходит скуловой отросток, который доходит до скуловой кости. У чешуйчатой части есть два края, не обремененных ничем. Их называют теменным и клиновидным.

В горизонтальной плоскости в косом направлении находится каменистая часть трехгранной формы. Верх ее идет вперед, а вот основания назад. Буквально в сантиметре от сонного канала расположился мышечно-трубный канал. Из-за перегородки, которой он обладает, получилось два полуканала. Это канал слуховой трубы и полуканал мышцы, способной напрягать барабанную перепонку. Пирамида разделена на три поверхности – заднюю, нижнюю и переднюю. Последняя составляет одно целое со средней черепной ямкой, а точнее с ее дном. Что касается задней, то с помощью нее формируется стенка задней черепной ямки. Нижнюю можно заметить исключительно снаружи поверхности основания черепа. Спереди на ней размещено тройничное вдавливание, немного сбоку можно заметить два отверстия. Самое большое врачи называют расщелиной канала большого каменистого нерва. Именно от него отходит борозда, получившая такое же название. Помимо всего прочего спереди находится уплощенный участок. Он был назван крышей барабанной полости. А вот борозда верхнего каменистого синуса пролегает вдоль верха этой самой пирамиды.

Височная кость и ее задняя часть повернута к полости черепа. Помимо всего прочего, она сзади и посередине обращена к сосцевидному отростку, то есть превращается в него. Медиально на ней располагается слуховое отверстие. Сквозь него проходит слуховой проход. Здесь расположились преддверноулитковый, лицевой и промежуточный нервы. Ко всему прочему, можно увидеть в этой области артерию и вену лабиринта. Отступите на несколько миллиметров вбок и наверх. В этой точке вы найдете поддуговую яму. Чуть ниже нее размещено отверстие водопровода преддверия, или наружная апертура. Сквозь него из полости внутреннего уха проходит эндолимфатический проток. Задняя часть пирамиды оснащена бороздой нижнего каменистого синуса. У бокового края борозды, то есть где-то недалеко от яремной ямы, можно встретить небольшое углубление. Внутри него располагается наружная апертура канальца улитки.

Нижняя часть пирамиды имеет некоторые шероховатости, да и назвать ее прямой сложно. Находится она в нижней поверхности основания черепа и, ко всему прочему, еще и обладает рельефным видом. В этой части скелета головы можно найти яремную ямку, форма которой чаще всего округлая или даже овальная. Здесь же верхняя луковица внутренней яремной вены прилегает к ней. Дно ямки украшает борозда, через которую пролегает ушная ветвь блуждающего нерва. Она добирается до сосцевидного канальца, открывающегося в барабанно-сосцевидной щели. Яремная вырезка считается границей для заднего края яремной ямки. Внутрияремный отросток в свою очередь разделяет вырезку на две часть – заднелатеральную и переднемедиальную.

Спереди яремной ямки находится отверстие. Ее форму можно обозначить, как круглую. С помощью него мы можем попасть в сонный канал, а также в отверстие, которое открывается на вершине каменистой части. Между окружностями ямки, которые находятся впереди и снаружи, вы увидите каменистую ямочку. Ее размеры весьма относительны и даже, можно сказать, незаметны. Именно в этой части и соприкасается нижний узел языкоглоточный нерв к ней. Пройдя до самого дна ямочки, можно увидеть еще один ход. Он приведет вас к барабанному канальцу. В нем, в свою очередь, размещены барабанный нерв и нижняя барабанная артерия.

По барабанному канальцу вы попадете в среднее ухо, которое также называют барабанной полостью. Он проходит до нижней стенки, прободая ее. Затем переходит в барабанную полость. Сквозь ее серединную стенку доходит до борозды мыса. После этого его путешествие продолжается к верхней стенке и открывающемуся каналу малого каменистого нерва.

Сбоку от яремной ямки находится шиловидный отросток, который направлен вниз. Здесь берут начало мышцы и связки. От корня отростка отходит костный выступ барабанной части, то есть влагалище шиловидного отростка. Немного сзади него разместилось шилососцевидное отверстие. Оно также считается выходным отверстием лицевого канала.

Височная кость имеет в своем распоряжении барабанную часть. Это изогнутая и достаточно узкая пластина из кости. Со всех сторон она считается границей наружного слухового отверстия, которое в свою очередь идет к наружному слуховому проходу. Барабанную часть и сосцевидный отросток разделяет барабанно-сосцевидная щель. Из-за того, что внутри узкая костная пластина слегка вдается, барабанно-чешуйчатая щель разделяется, попадая на каменисто-чешуйчатую щель, а также каменисто-барабанную щель.
