ЭхоКГ пульмонального клапана (клапана легочной артерии)

Добавил пользователь Владимир З.
Обновлено: 21.12.2024

На приём поступила собака породы кокер спаниель, 5,5 лет.

Основные жалобы: периодически падает в обмороки. Одышка при нагрузке и иногда в покое.

Анамнез: в течение 1,5 лет у собаки появилась одышка при нагрузке, периодически падает в обмороки (заваливается на бок, закатываются глаза, тяжёло дышит). Со временем интервалы между обмороками стали уменьшаться. Одышка у собаки стала наблюдаться как в при нагрузке, так и периодически в состоянии покоя. Аппетит и жажда сохранены. Мочеиспускание, дефекация в норме.

При осмотре: ВСО (видимые слизистые оболочки)- бледно- розовые. СНК (скорость наполнения капилляров) - 1,5 сек. Систолический шум - 3/6 (преимущественно с левой стороны). Периферические ЛУ (лимфатические узлы) не увеличены. Температура - 39.0°

Проведено ЭхоКГ: нормоцентрическая гипетрофия ПЖ (правого желудочка). Мальформация клапана ЛА (легочной артерии). Локализация фиброзного кольца КЛА (клапана легочной артерии) затруднена. ТР (трикуспидальная регургитация)-1 ст. Скорость - 4.5 м/с. Скорость на КЛА (клапане легочной артерии) - 4.53 м/с - 83 мм.рт.ст.

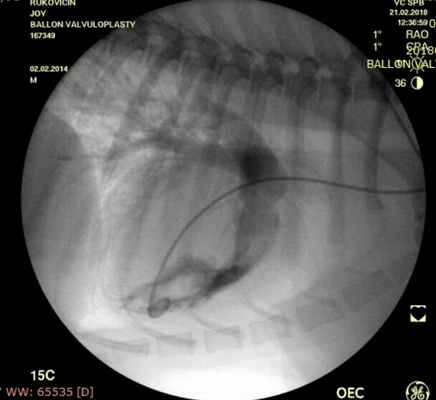

Диагноз: стеноз клапана легочной артерии.

Лечение до операции: назначены препараты «Конкор Кор»; «Силденафил».

Рекомендации: проведение баллонной вальвулопластики.

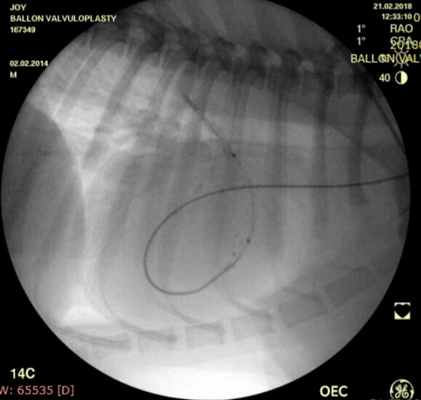

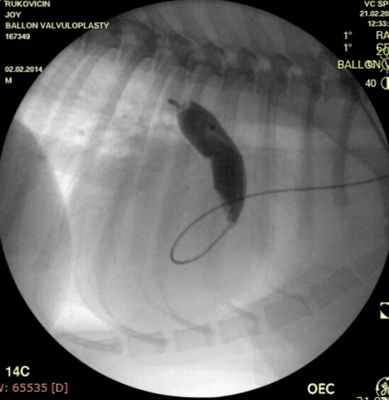

Проведено: баллонная вальвулопластика клапана легочной артерии (Тип А). Баллон Cordis maxi 40х20 мм. Инфляция до 5 атм. 10 попыток.

Лечение после операции: прием препаратов «Синулокс», «Конкор Кор»; обработка швов.

ЭхоКГ (после операции): ГД (градиент давления) на ЛА (легочной артерии) - 39 мм.рт.ст. РКЛА (регургитация клапана легочной артерии) – ср. - 16 мм рт.ст. Геометрия сердца не нарушена. Выраженное снижение градиента давления после баллонной дилатации КЛА (клапана легочной артерии) на 55%.

Анамнез (после операции): общее состояние хорошее, играет, бегает по 15 мин. Аппетит, жажда в норме. Мочеиспускание, дефекация в норме.

Стеноз клапана легочной артерии является относительно распространенным врожденным пороком сердца собак, который характеризуется сужением клапана легочной артерии и последующей ювенальной правосторонней застойной сердечной недостаточностью, может привести к внезапной смерти.

Предрасположены собаки следующих пород: английский бульдог, чихуахуа , бигль, бульмастиф, самоедские лайки, кокер-спаниель.

Степень гипертрофии правого желудочка связана с тяжестью стеноза. Просвет клапана легочной артерии уменьшается в размерах, и правый желудочек снижает диастолическое наполнение кровью. Заболевание вызывает перегрузку по давлению и развитие концентрической гипертрофии правого желудочка. Собаки со стенозом клапана легочной артерии от легкой до умеренной степени могут иметь бессимптомное течение болезни в течение многих лет. Клинические признаки у таких пациентов проявляются общей слабостью, непереносимостью физических нагрузок, периодическим кашлем, обмороками, бледными слизистыми оболочками и прогрессивным асцитом.

У больных стенозом клапана легочной артерии (КЛА) собак часто выявляются рентгенографические признаки кардиомегалии и отека легких, но постановка окончательного диагноза требует проведения эхокардиографии (ЭхоКГ), которая у больных собак выявляет правостороннее расширение сердца, постстенотическую дилатацию главной легочной артерии и гипертрофию правого желудочка, увеличение трансклапанного градиента давления, турбулентный поток в легочной артерии.

Лечение больных со стенозом КЛА (клапана легочной артерии), как правило, консервативное в случаях с умеренными клиническими признаками, направлено на контроль развития вторичного кардиогенного отека легких. Собаки с легкой до умеренной степени стеноза легочной артерии могут быть хорошо скомпенсированными и иметь нормальную продолжительность жизни. Допплеровское определение градиентов давления в легочной артерии менее 50 мм рт.ст. считаются умеренными и связаны с благоприятным прогнозом. Градиенты давления в легочной артерии более 60 мм рт.ст. свидетельствуют о выраженных стадиях заболевания и при этом могут иметь неблагоприятный прогноз без хирургического вмешательства.

При тяжелых стадиях легочного стеноза, тяжелой гипертрофии правого желудочка или у пациентов с декомпенсированной сердечной недостаточностью баллонная вальвулопластика является основным способом лечения.

Список литературы:

Практическая эхокардиография под редакцией Франка А.Флакскампфа.

Cardiovascular disease in small animal medicine. Wendy A. Ware.

Clinical echocardiography of the dog and cat. Claudio Bussadori, Valerie Chetboul, Eric de Madron.

ЭхоКГ пульмонального клапана (клапана легочной артерии)

Легочный ствол включает фиброзное кольцо (место перехода артериального конуса в легочный ствол), полулунные заслонки, собственно ствол до бифуркации на левую и правую ветвь легочной артерии. Диаметр легочного ствола на уровне створок составляет у детей от 0,5 до 1,8 см. Различают переднюю, левую и правую полулунные створки.

Одномерная эхокардиография клапана легочной артерии

Обычно визуализируется правая створка клапана (проецируется на стенку восходящей аорты).

Нормальная кинетика клапана и соотношение фаз систолы и диастолы представлена на рис.41.

Схема нормального
движения клапана
легочной артерии.

На практике аномалии кинетики клапана отражают нарушение гемодинамики через легочный клапан, при этом сам клапан может не иметь структурных поражений.

Семиотика клапана легочной артерии

Увеличение глубины А-волны (глубина А-волны более 5 мм, рис. 42)

Тяжелый клапанный стеноз легочной артерии (градиент превышает 50 мм.рт.ст.).
Легочная гипертензия, осложненная правожелудочковой недостаточностью.
Синдром гипоплазии миокарда правого желудочка (аномалия Uhl).

Исчезновение А-волны (рис. 43, 44)

Подклапанный (инфундибулярный) стеноз легочной артерии.
Легочная гипертензия (при давлении в легочной артерии более 40 мм.рт.ст.) (рис.44).
У здоровых лиц при регистрации ЭхоКГ на полном выдохе.

Исчезновение
А-волны (схема).

Исчезновение
А-волны, легочная
гипертензия.

Пологий EF диастолический наклон (величина диастолического наклона EF менее 40 мм/с, рис. 45).

Пологий EF диастоли-
ческий наклон (схема).
Легочная гипертензия (неспецифический критерий, поскольку EF наклон может меняться при изменении позиции датчика).

Систолическое трепетание створок легочной артерии (рис. 46).

У здоровых лиц при увеличенном минутном объеме крови.
Подклапанный (инфундибулярный) стеноз легочной артерии.
Дефект межжелудочковой перегородки (подлегочный).
Легочная гипертензия.

Преждевременное открытие клапана легочной артерии

Преждевременное
открытие клапана
(схема).
Преждевременное открытие клапана легочной артерии наблюдается когда момент открытия створок совпадает с R зубцом ЭКГ (рис.47).

Правожелудочковая недостаточность.
Констриктивный перикардит.
Разрыв синуса Вальсальвы в правое предсердие.
Эндокардит Леффлера.
Аномалия Эбштейна.
Недостаточность трикуспидального клапана.
Дефект межпредсердной перегородки.

Задержка открытия клапана легочной артерии

Клапан легочной артерии открывается через 110 мс от начала электрической систолы желудочка (рис.48).

Задержка открытия клапана (схема).
Наблюдается при всех состояниях, связанных с повышением давления в легочной артерии (первичная и вторичная легочная гипертензия).

Увеличение скорости открытия клапана легочной артерии.

Скорость открытия клапана легочной артерии более 300 мм/с (рис.49).

Увеличение скорости
открытия клапана
(схема).

Наблюдается при всех состояниях, связанных с повышением давления в легочной артерии (первичная и вторичная легочная гипертензия).

Частичное ранне- среднесистолическое прикрытие клапана легочной артерии (рис. 50, 51)

Подклапанный (инфундибулярный) стеноз легочной артерии.
Легочная гипертензия любой этиологии.
Перикардиальные спайки.
Аневризма мембранозной части межжелудочковой перегородки.
ДМЖП с аортальной недостаточностью.
Констриктивный перикардит.

Подклапанный
(инфундибулярный)
стеноз легочной
артерии,
среднесистолическое
прикрытие клапана.

Двухмерная эхокардиография легочной артерии

Ствол легочной артерии изучают в нескольких сечениях: продольной парастернальной оси выходного тракта правого желудочка, поперечном сечении на уровне магистральных сосудов,из супрастернального доступа в продольном и поперечном сканировании.

Выгибание створок в выходной тракт правого желудочка

Данный симптом проявляется выгибанием тела полулунной створки в виде дуги в большем объеме, чем краев створки.

Клапанный стеноз легочной артерии.
Легочная гипертензия (первичная, вторичная).
Недостаточность клапана легочной артерии.
Двухстворчатый клапан легочной артерии.
Идиопатическая дилатация ствола легочной артерии.

Дилатация ствола легочной артерии

Идиопатическая дилатация легочной артерии.
Постстенотическая дилатация при клапанном стенозе легочной артерии.
Первичная легочная гипертензия.
Синдром Эйзенменгера.
Дефект межпредсердной перегородки.
Открытый атриовентрикулярный канал.
Синдром гипоплазии левого желудочка.
Врожденное отсутствие клапана легочной артерии.

Уменьшение диаметра ствола легочной артерии

Гипоплазия легочной артерии.
Тетрада Фалло.
Двойное отхождение магистральных сосудов от правого желудочка.
Составной компонент многих сложных пороков сердца.

Допплер-ЭхоКГ легочной артерии

Позволяет количественно оценить показатели легочной гемодинамики, функцию правого желудочка и клапана легочной артерии.

При наличии препятствия току крови в легочной артерии имеет место увеличение скорости максимального систолического потока более 1,1 м/с.

При недостаточности клапана легочной артерии регистрируется турбулентный поток в диастолу в выходном тракте правого желудочка.

Градации величины клапанной регургитации:

1 степень (+) - регургитантный поток непосредственно под створками клапана легочной артерии;

2 степень (++) - регургитантный поток распространяется до передней створки трикуспидального клапана;

3 степень (+++) - регургитантный поток распространяется до 1/2 полости правого желудочка;

4 степень (++++) - регургитантный поток распространяется более чем на 1/2 полости правого желудочка.

ДЛАср = 90 - 0.62 * АТ

Для времени ускорения менее 120 мсек; стандартная ошибка 8,3 мм рт. ст.

ДЛАср = 83 - 148 * (AT / ET)

Для времени ускорения менее 120 мсек; стандартная ошибка 10,1 мм рт. ст.

Систолическое давление в легочной артерии (ДЛАсист):

ДЛАсист = 134 - 0,94 * АТ

Для времени ускорения менее 120 мсек; стандартная ошибка 12 мм рт. ст.

РЛА = 2,738 - 22 * Т

Для времени ускорения менее 120 мсек; стандартная ошибка 307 дин х см -5 .

ЭхоКГ пульмонального клапана (клапана легочной артерии)

а) ЭхоКГ стеноза клапана легочной артерии:

1. Двумерная эхокардиография. При трансторакальной ЭхоКГ у больных со стенозом легочной артерии стенозированный клапан, как и при врожденном аортальном стенозе, имеет куполообразный вид. Створки клапана обычно тонкие и не содержат очагов обызвествления. Наряду со сканированием из левой парастернальной позиции, позволяющим исследовать не только клапан легочной артерии, но и легочный ствол вместе с правой и левой легочными артериями, всегда рекомендуется также сканирование в поперечной плоскости из субкостальной позиции датчика. В зависимости от степени нарушения гемодинамики возможна гипертрофия правого желудочка.

2. Допплеровское исследование. При трансторакальном допплеровском исследовании из левой парастернальной позиции создаются особенно благоприятные условия для диагностики стеноза легочной артерии, так как направление тока крови через выносящий тракт правого желудочка и легочный ствол почти параллельно ультразвуковому лучу. С помощью спектральной допплерографии в импульсном режиме можно уточнить локализацию стеноза (инфундибулярный, клапанный или надклапанный).

3. Градиент давления. Хирургическое вмешательство на клапане легочной артерии показано в тех случаях, когда средний систолический градиент на клапане превышает 50 мм рт.ст. или систолическое давление в правом желудочке больше 70 мм рт.ст.

Пролапс клапана легочной артерии (стрелка) у больного с синдромом Марфана. Папиллярная фиброэластома клапана легочной артерии (стрелка), которая была случайно выявлена при ЭхоКГ. Недостаточность клапана легочной артерии не выявлена. Операция больному не была выполнена. При наблюдении в течение 5 лет признаков увеличения опухоли не отмечено. При трансторакальной ЭхоКГ с цветовым допплеровским картированием вдоль короткой оси сердца выявлена гемодинамически значимая недостаточность легочного клапана. Ширина струи регургитации может быть использована для полуколичественной оценки степени тяжести недостаточности. Анализ спектральной допплеровской кривой кровотока у того же больного, что и на рисунке выше. Диастолическая дисфункция правого желудочка при рестриктивной кардиомиопатии. Из-за сниженной эластичности миокарда стенки правого желудочка на кривую кровотока в легочном стволе наложена кривая кровотока в правом предсердии (волны, вызванные антероградным током при сокращении предсердия, обозначены стрелкой).

б) ЭхоКГ недостаточности клапана легочной артерии:

1. Происхождение. Недостаточность клапана легочной артерии развивается у больных с легочной гипертензией, после пульмональной комиссуротомии или баллонной вальвульпластики, выполняемой по поводу врожденного стеноза легочной артерии, а также при идиопатической эктазии легочной артерии и у больных с эндокардитом, опухолью клапана или карциноидным синдромом. При синдроме Марфана также возможен пролапс клапана легочной артерии с сопутствующей его недостаточностью.

2. Двумерная эхокардиография. При двумерной ЭхоКГ признаками перегрузки объемом, характерной для гемодинамически значимой недостаточности клапана легочной артерии, являются отчасти парадоксальное движение межжелудочковой перегородки, а также усиленная пульсация расширенного легочного ствола.

3. Цветовое допплеровское картирование. При цветовом допплеровском картировании датчик, как правило, располагают в левой парастернальной позиции. Значение как длины, так и ширины струи регургитации, определяемое из этой позиции, позволяет дать лишь приблизительную полуколичественную оценку степени недостаточности клапана. При неблагоприятных условиях для лоцирования, например при эмфиземе легких, датчик можно расположить в субкостальной позиции.

По скорости струи регургитации, которую можно определить лишь при длительном допплеровском исследовании из-за возможного превышения предела Найквиста, можно рассчитать разницу давления между легочной артерией и правым желудочком во время диастолы. С помощью допплеровского исследования часто удается диагностировать также недостаточность клапана легочной артерии легкой степени, когда соответствующий аускультативный феномен отсутствует.

У большинства больных без патологии клапана легочной артерии с помощью цветового допплеровского картирования выявляют струю регургитации размером 1,5 см с тонким основанием. Она является физиологической и не указывает на поражение клапана.

в) ЭхоКГ эндокардита клапана легочной артерии. Клапан легочной артерии по сравнению с другими клапанами сердца поражается редко. Эндокардит этого клапана наиболее часто наблюдается у инъекционных наркоманов. Из-за малодоступности клапана легочной артерии исследованию при трансторакальной и чреспищеводной ЭхоКГ эндокардит его часто остается недиагностированным.

Недостаточность клапана легочной артерии

Недостаточность клапана легочной артерии – легочная регургитация (ЛР) – несостоятельность пульмонального клапана, при которой в диастолу возникает кровоток из легочной артерии в правый желудочек. Наиболее частая причина – легочная гипертензия. ЛР обычно протекает бессимптомно. Признак – убывающий диастолический шум. Диагноз устанавливают с помощью эхокардиографии. Как правило, специфичное лечение не требуется, за исключением устранения легочной гипертензии.

Наиболее распространенной причиной недостаточности клапана легочной артерии безоговорочно есть

Менее распространенные причины:

Врожденный порок клапана сердца

Идиопатическая дилатация легочной артерии

Хирургическое устранение тетрады Фалло Тетрада Фалло Тетрада Фалло имеет 4 признака: большой дефект межжелудочковой перегородки, обструкцию выходящих из правого желудочка сосудов и стеноз клапана легочной артерии, гипертрофия правого желудочка. Прочитайте дополнительные сведения

К редким причинам относятся:

Последующее вмешательство при клапанном стенозе легочной артерии (раннее или позднее)

Тяжелая легочная регургитация встречается редко и чаще всего является следствием изолированного врожденного дефекта, включающего расширение легочной артерии и кольца легочного клапана.

ЛР может приводить к дилатации правого желудочка (ПЖ) и в конечном счете к правожелудочковой сердечной недостаточности, но в большинстве случаев значение легочной гипертензии в развитии этого осложнения намного более значимо. В редких случаях развивается острая сердечная недостаточность, вызванная дисфункцией ПЖ, когда эндокардит обуславливает острую ЛР.

Симптомы и признаки легочной регургитации

Легочная регургитация обычно протекает бессимптомно. У некоторых больных появляются симптомы и признаки СН, обусловленной дисфункцией ПЖ Классификация

Объективные признаки обусловлены легочной гипертензией Легочная гипертензия Легочная гипертензия – это повышение давления в малом круге кровообращения. В большинстве случаев она является вторичной, в некоторых случаях – идиопатической. При легочной гипертензии происходит. Прочитайте дополнительные сведения и гипертрофией ПЖ. К ним относятся: пальпируемый P2 II сердечного тона (S2) у верхнего края грудины слева и выраженную пульсацию ПЖ, которая определяется у левого края грудины в средней и нижней части.

Аускультация

Высокий ранний диастолический шум, имеющий характер decrescendo

При аускультации I сердечный тон (S1) нормальный. S2 тон может быть расщеплен или нет. Если он расщеплен, P2 может быть громким, слышимым сразу после аортального компонента S2(A2) вследствие легочной гипертензии, или P2 может быть отсрочен из-за увеличенного ударного объема ПЖ. S2 может быть единичным по причине быстрого закрытия клапана легочной артерии или, редко, с объединением A2-P2, по причине врожденного отсутствия легочного клапана. В правом желудочке 3-й тон сердца (S3), 4-й тон сердца (S4) или оба могут быть слышны при вызванной дисфункцией ПЖ сердечной недостаточности или гипертрофии правого желудочка; эти тоны можно отличить от тонов сердца левого желудочка, так как они прослушиваются в левом парастернальном 4-м межреберье и становятся громче при вдохе.

Шум легочной регургитации вследствие легочной артериальной гипертензии – высокочастотный, протодиастолический убывающий шум, который начинается с P2, заканчивается до S1 и проводится к середине правого края грудины (шум Грехема Стилла). Лучше всего он слышен у левого верхнего края грудины через стетоскоп с диафрагмой, когда больной задерживает дыхание в конце выдоха и сидит прямо.

Шум ЛР без легочной гипертензии короче, низкочастотный (более грубый) и начинается после P2. Оба шума могут напоминать шум аортальной регургитации, но их можно различить при вдохе (который усиливает шум ЛР) и при пробе Вальсальвы. В последнем случае шум ЛР сразу же становится громким (из-за немедленного увеличения венозного притока к правым отделам сердца), а шум аортальной регургитации усиливается через 4–5 сердечных сокращений. Кроме того, мягкий шум ЛР может иногда становиться еще более мягким на вдохе, поскольку этот шум обычно лучше всего слышен во втором межреберном промежутке слева, где вдох отодвигает стетоскоп от сердца. При некоторых формах врожденной сердечной недостаточности шум при тяжелой ЛР довольно короткий, поскольку градиент давления между легочной артерией и правым желудочком быстро выравнивается во время диастолы.

Диагностика регургитации на клапане легочной артерии

Легочную регургитацию обычно обнаруживают случайно во время физикального обследования или при допплер- эхокардиографии Эхокардиография На данном фото изображен пациент, которому выполняется эхокардиография. На этом изображении показаны все 4 камеры сердца, а также трикупсидальный и митральный клапаны. Эхокардиография использует. Прочитайте дополнительные сведения

Лечение недостаточности клапана лёгочной артерии у пациента после радикальной коррекции тетрады Фалло

У детей с тетрадой Фалло в отдаленном периоде после радикальной коррекции порока, особенно тех, кого оперировали в возрасте до трёх лет, может возникать недостаточность лёгочного клапана. На начальных этапах эта проблема не имеет клинических проявлений, дети растут и развиваются наравне со своими здоровыми сверстниками, хорошо переносят физические нагрузки. Тем не менее, при контрольном обследовании в ходе эхокардиографии врач может обнаружить возвратный поток крови в правый желудочек из легочных артерий (регургитацию клапана лёгочной артерии), увеличение правого желудочка в объеме и снижение его насосной функции. Эти изменения, несмотря на отсутствие клинических симптомов у пациента, могут представлять опасность для его здоровья и жизни. Если такому ребенку вовремя не выполнить протезирование клапана легочной артерии, правый желудочек будет продолжать увеличиваться в объеме, возникнет угроза внезапной остановки сердца. Отделение хирургии детей раннего возраста с ВПС специализируется на лечении этой категории пациентов, обладает самым большим в России опытом протезирования клапана легочной артерии и добилось в этом направлении хороших результатов. В качестве примера демонстрируем наш подход в лечении недостаточности клапана легочной артерии у пациента после радикальной коррекции тетрады Фалло.

Обследование в поликлинике НЦССХ имени Бакулева

Пациент М. в возрасте 3,5 лет поступил на ежегодное плановое обследование в НКО Центра имени Бакулева спустя 2,5 года после радикальной коррекции тетрады Фалло. Жалоб у пациента нет, со слов родителей ребенок хорошо переносит физические нагрузки наравне со своими здоровыми сверстниками. Для оценки степени сердечной недостаточности пациент тестирован по шкале Ross. Было установлено, что его функциональное состояние соответствовало первому классу (из четырёх), т.е. признаки нарушения кровообращения отсутствовали. Тем не менее, при аускультации сердца над легочной артерией был отчётливо выслушан диастолический шум, связанный с регургитацией.

По данным ЭКГ были выявлены изменения, подтверждающие нарушение функции правого желудочка, обусловленные данной регургитацией. Электрический импульс по нему проходил более длительное время вследствие его гипертрофии и увеличения объёма, что выражалось в удлинении комплекса QRS до 125 мс (норма до 80 мс; риск внезапной смерти >180мс). При выполнении эхокардиографии наличие регургитации на клапане лёгочной артерии было подтверждено. Обратный поток крови из легочных артерий в момент расслабления правого желудочка имел умеренную вторую степень (Рис. 1 и 2).

Рис. 1 — ЭКГ до операции

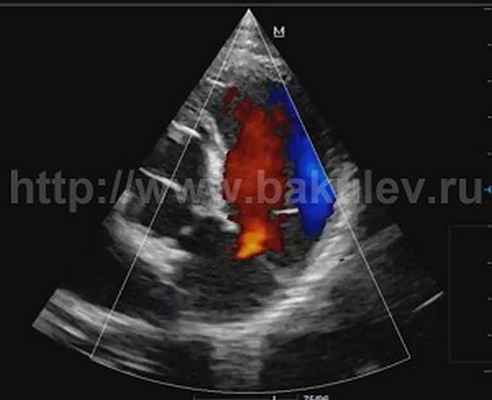

Рис. 2 — ЭхоКГ до операции

Трёхстворчатый клапан функционировал у пациента удовлетворительно. Полученные данные клинико-инструментального обследования позволили поставить диагноз: состояние после радикальной коррекции тетрады Фалло, недостаточность клапана легочной артерии второй степени, с которым он был госпитализирован в отделение.

Предоперационный этап

На следующий день после госпитализации пациенту в условиях наркоза выполнена магниторезонансная томография (МРТ) с применением внутривенного введения контрастного вещества. Пациентам с недостаточностью лёгочного клапана данное исследование проводится в обязательном порядке по специальному протоколу. Оно позволяет получить точные данные касательно величины регургитации, объёма правого желудочка и его сократительной способности. На основании результатов исследования принимается окончательное решение о необходимости операции протезирования клапана лёгочной артерии. Также в ходе МРТ хирург получает детальную информацию об анатомии сердца пациента, что значительно облегчает ему работу при повторном хирургическом доступе.

По данным МРТ у пациента выявлен один обязательный и два дополнительных критерия (таблица 1), достаточных для положительного решения вопроса о необходимости операции.
