Электрокардиография — методика регистрации и исследования электрических полей, образующихся при работе сердца. Электрокардиография представляет собой относительно недорогой, но ценный метод электрофизиологической инструментальной диагностики в кардиологии.

Прямым результатом электрокардиографии является получение электрокардиограммы (ЭКГ) — графического представления разности потенциалов возникающих в результате работы сердца и проводящихся на поверхность тела. На ЭКГ отражается усреднение всех векторов потенциалов действия, возникающих в определённый момент работы сердца.

В клиниках «Олмедика» и "Доступное здоровье" можно сделать ЭКГ 7 дней в неделю (Читать подробнее)

Расшифровку ЭКГ делают профессионалы с многолетним опытом работы.

История

В XIX веке стало ясно, что сердце во время своей работы производит некоторое количество электричества. Первые электрокардиограммы были записаны Габриелем Липпманом с использованием ртутного электрометра. Кривые Липпмана имели монофазный характер, лишь отдалённо напоминая современные ЭКГ.

Опыты продолжил Виллем Эйнтховен, сконструировавший прибор (струнный гальванометр), позволявший регистрировать истинную ЭКГ. Он же придумал современное обозначение зубцов ЭКГ и описал некоторые нарушения в работе сердца. В 1924 году ему присудили Нобелевскую премию по медицине.

Первая отечественная книга по электрокардиографии вышла под авторством русского физиолога А. Самойлова в 1909 г.(Электрокардиограмма. Йенна, изд-во Фишер).

Применение

Определение частоты и регулярности сердечных сокращений (например, экстрасистолы (внеочередные сокращения), или выпадения отдельных сокращений — аритмии).
Показывает острое или хроническое повреждение миокарда (инфаркт миокарда, ишемия миокарда).
Может быть использована для выявления нарушений обмена калия, кальция, магния и других электролитов.
Выявление нарушений внутрисердечной проводимости (различные блокады).
Метод скрининга при ишемической болезни сердца, в том числе и при нагрузочных пробах.
Даёт понятие о физическом состоянии сердца (гипертрофия левого желудочка).
Может дать информацию о внесердечных заболеваниях, таких как тромбоэмболия лёгочной артерии.
В определённом проценте случаев может быть абсолютно неинформативна.
Позволяет удалённо диагностировать острую кардиальную патологию (инфаркт миокарда, ишемия миокарда) с помощью кардиофона.

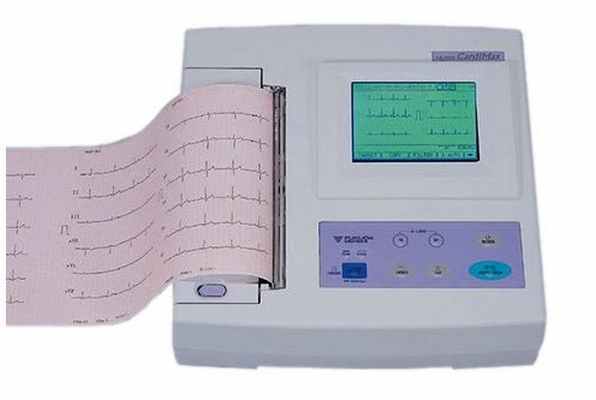

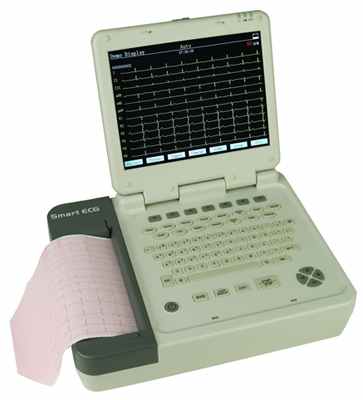

Прибор

Как правило, электрокардиограмма записывается на термобумаге. Полностью электронные приборы позволяют сохранять ЭКГ в компьютере. Скорость движения бумаги составляет обычно 25 мм/с. В некоторых случаях скорость движения бумаги устанавливают на 12,5 мм/с, 50 мм/с или 100 мм/с. В начале каждой записи, регистрируется контрольный милливольт. Обычно его амплитуда составляет 10 мм/мВ.

Электроды

Для измерения разности потенциалов на различные участки тела накладываются электроды.

Фильтры

Применяемые в современных электрокардиографах фильтры сигнала позволяют получать более высокое качество электрокардиограммы, внося при этом некоторые искажения в форму полученного сигнала. Низкочастотные фильтры 0,5–1 Гц позволяют уменьшать эффект плавающей изолинии, внося при этом искажения в форму сегмента ST. Режекторный фильтр 50–60 Гц нивелирует сетевые наводки. Антитреморный фильтр высокой частоты (35 Гц) подавляет артефакты, связанные с активностью мышц.

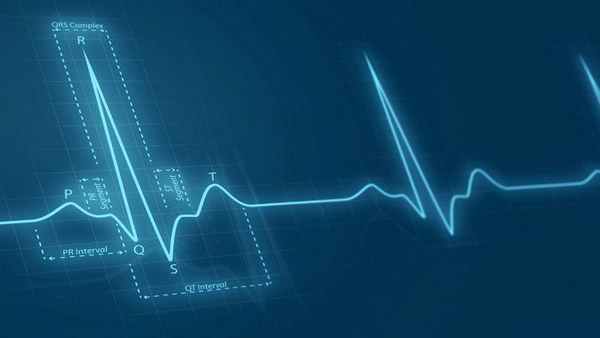

Нормальная ЭКГ

Соответствие участков ЭКГ с соответствующей фазой работы сердца

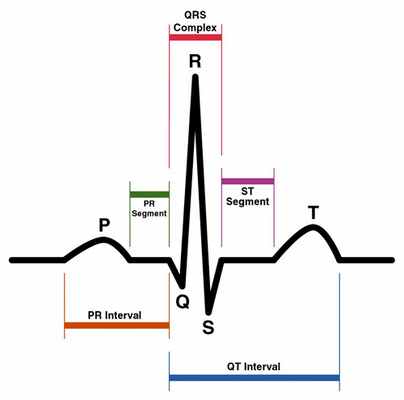

Обычно на ЭКГ можно выделить 5 зубцов: P, Q, R, S, T. Иногда можно увидеть малозаметную волну U. Зубец P отображает работу предсердий, комплекс QRS — систолу желудочков, а сегмент ST и зубец T — процесс реполяризации миокарда.

Отведения

Каждая из измеряемых разниц потенциалов называется отведением. Отведения I, II и III накладываются на конечности: I — правая рука — левая рука, II — правая рука — левая нога, III — левая рука — левая нога. С электрода на правой ноге показания не регистрируются, он оспользуется только для заземления пациента.

Регистрируют также усиленные отведения от конечностей: aVR, aVL, aVF — однополюсные отведения, они измеряются относительно усреднённого потенциала всех трёх электродов. Заметим, что среди шести сигналов I, II, III, aVR, aVL, aVF только два являются линейно независимыми, т. е. сигнал в каждом из этих отведений можно найти, зная сигналы только в каких-либо двух отведениях.

При однополюсном отведении регистрирующий электрод определяет разность потенциалов между конкретной точкой электрического поля (к которой он подведён) и гипотетическим электрическим нулём. Однополюсные грудные отведения обозначаются буквой V.

Схема установки электродов

V1-V6Отведения Расположение регистрирующего электрода
V1 В 4-м межреберье у правого края грудины
V2 В 4-м межреберье у левого края грудины
V3 На середине расстояния между V2 и V4
V4 В 5-м межреберье по срединно-ключичной линии
V5 На пересечении горизонтального уровня 4-го отведения и передней подмышечной линии
V6 На пересечении горизонтального уровня 4-го отведения и средней подмышечной линии
V7 На пересечении горизонтального уровня 4-го отведения и задней подмышечной линии
V8 На пересечении горизонтального уровня 4-го отведения и срединно-лопаточной линии
V9 На пересечении горизонтального уровня 4-го отведения и паравертебральной линии

Для поиска и регистрации патологических феноменов «немых» участков миокарда применяют дополнительные отведения (не входящие в стандартный набор):

Дополнительные отведения Вилсона, расположение электродов и соответственно нумерация, по аналогии с грудными отведениями Вилсона, продолжается в левую подмышечную область и заднюю поверхность левой половины грудной клетки. Специфичны для задней стенки левого желудочка.

Брюшные отведения предложены в 1954 г. J.Lamber. Специфичны для переднеперегородочного отдела левого желудочка, нижней и нижнебоковой стенок левого желудочка. В настоящее время практически не используются

Отведения по Небу — Гуревичу. Предложены в 1938 г. немецким учёным W. Nebh. Три электрода образуют приблизительно равносторонний треугольник, стороны которого соответствуют трём областям — задней стенке сердца, передней и прилегающей к перегородке.

Правильное понимание нормальных и патологических векторов деполяризации и реполяризации клеток миокарда позволяют получить большое количество важной клинической информации. Правый желудочек обладает малой массой, оставляя лишь незначительные изменения на ЭКГ, что приводит к затруднениям в диагностике его патологии, по сравнению с левым желудочком.

Электрическая ось сердца (ЭОС)

Электрическая ось сердца — проекция результирующего вектора возбуждения желудочков во фронтальной плоскости (проекция на ось I стандартного электрокардиографического отведения). Обычно она направлена вниз и влево (нормальные значения: 30°. 70°), но может и выходить за эти пределы у высоких людей и лиц с повышенной массой тела (вертикальная ЭОС с углом 70°. 90°, или горизонтальная — с углом 0°. 30°). Отклонение от нормы может означать как наличие каких-либо патологий (аритмии, блокады, тромбоэмболия), так и нетипичное расположение сердца (встречается крайне редко). Нормальная электрическая ось называется нормограммой. Отклонения её от нормы влево или вправо — соответственно левограммой или правограммой.

2.2. Электрокардиографические отведения

Изменения разности потенциалов на поверхности тела, возникающие во время работы сердца, записываются с помощью различных систем отведений ЭКГ. Каждое отведение регистрирует разность потенциалов, существующую между двумя определенными точками электрического поля сердца, в которых установлены электроды. Таким образом, различные электрокардиографические отведения отличаются между собой прежде всего участками тела, от которых отводятся потенциалы.

Электроды, установленные в каждой из выбранных точек на поверхности тела, подключают к гальванометру электрокардиографа. Один из электродов присоединяют к положительному полюсу гальванометра (это положительный, или активный, электрод отведения), второй электрод - к его отрицательному полюсу (отрицательный электрод отведения) (рис. 21).

В настоящее время в клинической практике наиболее широко используют 12 отведений ЭКГ, запись которых является обязательной при каждом электрокардиографическом обследовании больного: 3 стандартных отведения, 3 усиленных однополюсных отведения от конечностей и 6 грудных отведений.

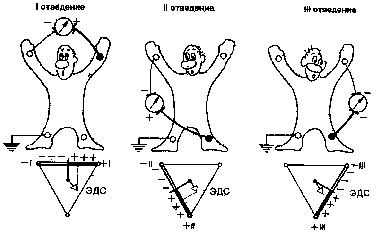

Рис. 21. Формирование трёх стандартных электрокардиографических отведений от конечностей.

Внизу – треугольник Эйнтховена, каждая сторона которого является осью того или иного стандартного отведения.

2.2.1. Стандартные отведения

Стандартные двухполюсные отведения, предложенные в 1913 г. Эйнтховеном, фиксируют разность потенциалов между двумя точками электрического поля, удаленными от сердца и расположенными во фронтальной плоскости тела - на конечностях. Для записи этих отведений электроды накладывают на правой руке (красная маркировка), на левой руке (желтая маркировка) и на левой ноге (зеленая маркировка) (см. рис. 21). Эти электроды попарно подключают к электрокардиографу для регистрации каждого из трех стандартных отведений. Четвертый электрод устанавливают на правую ногу для подключения заземляющего провода (чёрная маркировка).

ЗАПОМНИТЕ! Стандартные отведения от конечностей регистрируют при следующем попарном подключении электродов.

I отведение — правая рука (—) и левая рука (+).

II отведение — правая рука (—) и левая нога(+).

III отведение — левая нога (+) и левая рука (—).

Знаками (+) и (-) здесь обозначено соответствующее подключение электродов к разным полюсам гальванометра (положительному и отрицательному), т. е. указаны положительный и отрицательный полюса каждого отведения.

Как видно на рис. 21, три стандартных отведения образуют равносторонний треугольник (треугольник Эйнтховена), вершинами которого являются правая рука, левая рука и левая нога с установленными там электродами. В центре равностороннего треугольника Эйнтховена расположен электрический центр сердца, или точечный единичный сердечный диполь, одинаково удалённый от всех трёх стандартных отведений.

Гипотетическая линия, соединяющая два электрода, участвующих в образовании электрокардиографического отведения называется осью отведения. Осями стандартных отведений являются стороны треугольника Эйнтховена (см. рис. 21).

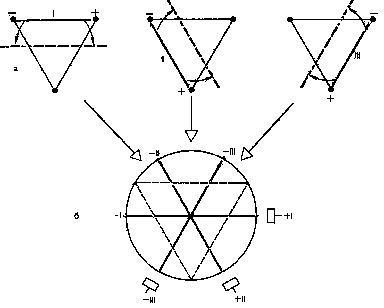

Рис. 22. Трёхосевая система координат стандартных отведений.

Линиями показаны оси трёх стандартных отведений от конечностей в треугольнике Эйнтховена (а) и в трёхосевой системе координат (б).

Перпендикуляры, проведённый из центра сердца, т.е. из места расположения единичного сердечного диполя, к оси каждого стандартного отведения, делят каждую ось на равные части: положительную, обращённую в сторону положительного (активного) электрода (+) отведения, и отрицательную, обращённую к отрицательному электроду (-).

Если ЭДС сердца в какой-либо момент сердечного цикла проецируется на положительную часть оси отведения, на ЭКГ записывается положительное отклонение (положительные зубцы R, Т, Р). Если ЭДС сердца проецируется на отрицательную часть оси отведения, на ЭКГ регистрируются отрицательные отклонения (зубцы Q, S, иногда отрицательные зубцы Т или P).

Электрокардиографические ( ЭКГ ) отведения.

Электрокардиографические ( ЭКГ ) отведения

1. Что такое электрический потенциал в ЭКГ ?

Тот, кто когда-нибудь наблюдал процесс записи ЭКГ у пациента, невольно задавался вопросом: почему, регистрируя электрические потенциалы сердца, электроды для этих целей накладывают на конечности - на руки и на ноги?
Как вы уже знаете, сердце (конкретно - синусовый узел) вырабатывает электрический импульс, который имеет вокруг себя электрическое поле. Это электрическое поле распространяется по нашему телу концентрическими окружностями.
Если измерить потенциал в любой точке одной окружности, то измерительный прибор покажет одинаковое значение потенциала. Такие окружности принято называть эквипотенциальными, т.е. с одинаковым электрическим потенциалом в любой точке.
Кисти рук и стопы ног как раз и находятся на одной эквипотенциальной окружности, что дает возможность, накладывая на них электроды, регистрировать импульсы сердца, т.е. электрокардиограмму.

Регистрировать ЭКГ можно и с поверхности грудной клетки , т.е. с другой эквипотенциальной окружности. Можно записать ЭКГ и непосредственно с поверхности сердца (часто это делают при операциях на открытом сердце), и от различных отделов проводящей системы сердца, например от пучка Гиса (в этом случае записывается гисограмма) и т.д.
Иными словами, графически записать кривую линию ЭКГ можно, присоединяя регистрирующие электроды к различным участкам тела. В каждом конкретном случае расположения записывающих электродов мы будем иметь электрокардиограмму, записанную в определенном отведении, т.е. электрические потенциалы сердца как бы отводятся от определенных участков тела.

Таким образом, электрокардиографическим отведением называется конкретная система (схема) расположения регистрирующих электродов на теле пациента для записи ЭКГ.

2. Что такое стандартные ЭКГ отведения?

Как указывалось выше, каждая точка в электрическом поле имеет свой собственный потенциал. Сопоставляя потенциалы двух точек электрического поля, мы определяем разность потенциалов между этими точками и можем записать эту разность.
Записывая разность потенциалов между двумя точками - правая рука и левая рука, один из основоположников электрокардиографии Эйнтховен (Einthoven, 1903) предложил такую позицию двух регистрирующих электродов назвать первой стандартной позицией электродов (или первым отведением), обозначая ее римской цифрой I. Разность потенциалов, определенная между правой рукой и левой ногой, получила название второй стандартной позиции регистрирующих электродов (или второго отведения) обозначаемой римской цифрой П. При позиции регистрирующих электродов на левой руке и левой ноге ЭКГ записывается в третьем (III) стандартном отведении.
Если мысленно соединить между собою места наложения регистрирующих электродов, на конечностях, мы получим треугольник, названный в честь Эйнтховена.
Как вы убедились, для записи ЭКГ в стандартных отведениях используют три регистрирующих электрода, накладываемых на конечности. Чтобы не перепутать их при наложении на руки и ноги, электроды окрашивают разным цветом. Электрод красного цвета прикрепляется к правой руке, электрод желтого цвета - к левой; зеленый электрод фиксируется на левой ноге. Четвертый электрод, черный, выполняет роль заземления пациента и накладывается на правую ногу.
Обратите внимание: при записи электрокардиограммы в стандартных отведениях регистрируется разность потенциалов между двумя точками электрического поля. Поэтому стандартные отведения называют еще и двухполюсными, в отличие от однопо

3. Что такое однополюсные ЭКГ отведения?

Слово "усиленный" пишется как "augmented" (англ.), первая буква - "а". Добавляя ее к названию каждого из рассмотренных однополюсных отведений, получаем их полное название - усиленные однополюсные отведения от конечностей aVR, aVL и aVF. В их названии каждая буква имеет смысловое значение:
"а" - усиленный (от augmented;
"V" - однополюсный регистрирующий электрод;
"R" - месторасположение электрода на правой (Right) руке;
"L" - месторасположение электрода на левой (Left) руке;
"F" - месторасположение электрода на ноге ( F o o t ) .

Рис. 1. Система отведений

Что такое грудные отведения?

Ломимо стандартных и однополюсных отведений от конечностей, в электрокардиографической практике применяются еще и грудные отведения.
При записи ЭКГ в грудных отведений регистрирующий однополюсный электрод прикрепляется непосредственно к грудной клетке. Электрическое поле сердца здесь наиболее сильное, поэтому нет необходимости усиливать грудные униполярные отведения, но не это главное.
Главное в том, что грудные отведения, как отмечалось выше, регистрируют электрические потенциалы с другой эквипотенциальной окружности электрического поля сердца.
Так, для записи электрокардиограммы в стандартных и однополюсных отведениях потенциалы регистрировались с эквипотенциальной окружности электрического поля сердца, расположенной во фронтальной плоскости (электроды накладывались на руки и на ноги).
При записи ЭКГ в грудных отведениях электрические потенциалы регистрируются с окружности электрического поля сердца, которая располагается в горизонтальной плоскости. Рис. 2. Изменение результирующего вектора во фронтальной и горизонтальной плоскостях
Места прикрепления регистрирующего электрода на поверхности грудной клетки строго оговорены: так при позиции регистрирующего электрода в 4 межреберье у правого края грудины ЭКГ записывается в первом грудном отведении, обозначаемом как V1.

Ниже приводится схема расположения электрода и получаемые при этом электрокардиографические отведения:
Отведения Местоположение регистрирующего электрода
V1 в 4-м межреберье у правого края грудины
V2 в 4-м межреберье у левого края грудины
V3 на середине расстояния между V1 и V4
V4 в 5-м межреберье на срединно-ключичной линии
V5 на пересечении горизонтального уровня 5-го межреберья и передней подмышечной линии
V6 на пересечении горизонтального уровня 5-го межреберья и средней подмышечной линии
V7 на пересечении горизонтального уровня 5-го
межреберья и задней подмышечной линии

V8 на пересечении горизонтального уровня 5-го
межреберья и срединно-лопаточной линии

V9 на пересечении горизонтального уровня 5-го межреберья и паравертебральной линии
Отведения V7, V8, и V9 не нашли своего широкого применения в клинической практике и почти не используются.
Первые же шесть грудных отведений (V1-V6) наряду с тремя стандартными (I, II, III) и тремя усиленными одно-

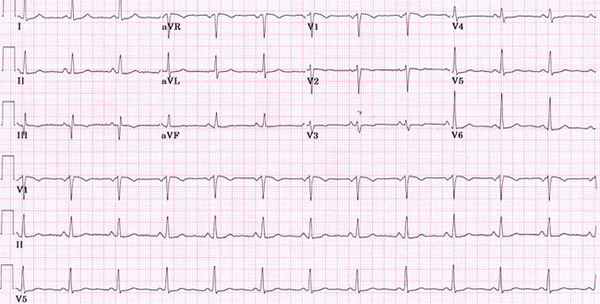

Рис. 3. ЭКГ, записанная в 12 общепринятых отведениях

Подведём итоги данного выпуска:

1. Электрокардиографическим отведением называется конкретная схема наложения регистрирующих электродов на поверхность тела пациента для записи ЭКГ.
2. Электрокардиографических отведений много. Нали чие множества отведений обусловлено необходимостью за писывать потенциалы различных участков сердца.
3. Позиция регистрирующего электрода на поверхнос ти тела пациента для записи ЭКГ в конкретном отведении строго оговорена и соотнесена с анатомическим образова нием.

Дополнительная информация к данному выпуску:

1. Другие отведения
Помимо общепринятых 12 отведений существует еще несколько модификаций записи ЭКГ в отведениях, предложенных различными авторами. Так, в практике часто применяют отведения, предложенные Клетеном (отведения по Клетену), Небом (отведения по Небу). В исследовательских целях часто используют электрографическое картирование сердца, когда ЭКГ регистрируют в 42 отведениях от грудной клетки. Нередко приходится записывать ЭКГ в грудных отведениях на одно или два межреберья выше от обычного местоположения электрода. Существуют внут-рипищеводные отведения, когда регистрирующий электрод находится внутри пищевода (внутриполостные отведения), и множество других отведений.

2. Отделы сердца, отображаемые отведениями
Наличие столь большого количества отведений обусловлено тем, что каждое конкретное отведение регистрирует особенности прохождения синусового импульса по определенным отделам сердца.
Установлено, что I стандартное отведение регистрирует особенности прохождения синусового импульса по передней стенке сердца, III стандартное отведение отображает потенциалы задней стенки сердца, II стандартное отведение представляет собой как бы сумму I и III отведений. Далее см. схематическую таблицу.

Отведения Отделы миокарда, отображаемые отведением
I передняя стенка сердца
II суммационное отображение I и III
III задняя стенка сердца
aVR правая боковая стенка сердца aVL левая передне-боковая стенка сердца aVF задне-нижняя стенка сердца V1 и V2 правый желудочек
VЗ меж желудочковая перегородка
V4 верхушка сердца
V5 передне-боковая стенка левого желудочка
V6 боковая стенка левого желудочка

3. Специфика грудных отведений
Ранее было отмечено, что грудные отведения записывают потенциалы сердца с иной эквипотенциальной поверхности, нежели стандартные и усиленные однополюсные отведения. Указывалось конкретно, что грудные отведения отображают изменение результирующего вектора возбуждения сердца не во фронтальной, а в горизонтальной плоскости.
Следовательно, генез основных зубцов кривой электрокардиограммы в грудных отведениях будет несколько отличаться от данных, усвоенных нами для стандартных отведений. Эти незначительные отличия заключаются в следующем.
1. Результирующий вектор возбуждения желудочков, направленный на регистрирующий электрод Vб (анатомически расположен над областью левого желудочка), будет отображаться в этом отведении зубцом R. В то же время данный результирующий вектор в отведении V1 (анатомически расположен над областью правого желудочка) отобразится зубцом S.
Поэтому принято считать, что в отведении V6 зубец R свидетельствует о возбуждении левого (своего) желудочка, а зубец S - правого (противоположного) желудочка. В отведении V1 - обратная картина: зубец R - возбуждение правого желудочка, зубец S - левого.

Сравните: в стандартных отведениях зубец R. отображал возбуждение верхушки сердца, а зубец S - основания сердца.
2. Вторая специфическая особенность грудных отведений заключается в том, что в отведениях V1 и V2, анатомически близко расположенных к предсердиям, потенциалы последних регистрируются лучше, чем в стандартных отведениях. Поэтому в отведениях V1 и V2 зубец Р записывается лучше всего.
4. Понятие "правые" и "левые" отведения
В электрокардиографии понятие этих отведений используют для установления признаков гипертрофии желудочков, подразумевая, что левые отведения преимущественно отображают потенциалы левого желудочка, правые - правого.
К левым отведениям относят I, aVL, V5 и V6 отведения.
Правыми отведениями считают отведения III, аVF, V1 и V2.
При сопоставлении этих отведений с данными схематической таблицы, приводимой выше (с. 34 ), возникает вопрос: почему I и аVL отведения, отражающие потенциалы передней и левой передне-боковой стенки сердца, относят к отведениям левого желудочка?
Принято считать, что при нормальном анатомическом положении сердца в грудной клетке, передняя и левая передне-боковая стенки сердца представлены преимущественно левым желудочком, тогда как задняя и задне-нижняя стенки сердца - правым.
Однако когда сердце отклоняется от своего нормального анатомического положения в грудной клетке (астеническое и гиперстеническое телосложения, гипертрофия желудочков, заболевания легких и др.), передняя и задняя стенки могут быть представлены другими отделами сердца. Это необходимо учитывать для точной топической диагностики патологических процессов, происходящих в том или ином отделе сердца.

Помимо топической диагностики патологического процесса в различных отделах миокарда, электрокардиографические отведения позволяют проследить отклонение электрической оси сердца и определить его электрическую позицию. Об этих понятиях мы и поговорим ниже.

Видео техники снятия ЭКГ

Учебное видео расшифровки ЭКГ в норме

Заключение

Еще больше информации для изучения ЭКГ в виде статей и видео уроков в разделе "Расшифровка ЭКГ в норме и при патологии".

Далее для изучения ЭКГ рекомендуем следующий урок "Электрическая ось и электрическая позиция сердца".

Электрокардиография

Электрокардиография (ЭКГ) - является неинвазивным тестом, проведение которого позволяет получать ценную информацию о состоянии сердца. Суть данного метода состоит в регистрации электрических потенциалов, возникающих во время работы сердца и в их графическом отображении на дисплее или бумаге.

Навигация по разделу:

История электрокардиографии

Наличие электрических явлений в сокращающейся сердечной мышце впервые обнаружили два немецких ученых: Р. Келликер и И. Мюллер в 1856 году. Они провели исследования на различных животных, работая на открытом сердце. Однако возможность изучения электрических импульсов сердца отсутствовала до 1873 г., когда был сконструирован электрометр, прибор позволивший регистрировать электрические потенциалы. В результате совершенствования этого устройства появилась возможность записывать сигналы с поверхности тела, что позволило английскому физиологу А. Уоллеру впервые получить запись электрической активности миокарда человека. Он же впервые сформулировал основные положения электрофизиологических понятий ЭКГ, предположив, что сердце представляет собой диполь, т. е. совокупность двух электрических зарядов, равных по величине, но противоположных по знаку, находящихся на некотором расстоянии друг от друга. Уоллеру принадлежит и такое понятие, как электрическая ось сердца, о которой будет сказано ниже.

Первым, кто вывел ЭКГ из стен лабораторий в широкую врачебную практику, был голландский физиолог, профессор Утрехтского университета Виллем Эйнтховен. После семи лет упорных трудов, на основе изобретенного Д. Швейггером струнного гальванометра, Эйнтховен создал первый электрокардиограф. В этом приборе электрический ток от электродов, расположенных на поверхности тела, проходил через кварцевую нить. Нить была расположена в поле электромагнита и вибрировала, когда проходящий по ней ток взаимодействовал с электромагнитным полем. Оптическая система фокусировала тень от нити на светочувствительный экран, на котором фиксировались ее отклонения. Первый электрокардиограф был весьма громоздким сооружением и весил около 270 кг. Его обслуживанием были заняты пять сотрудников. Тем не менее, результаты, полученные Эйтховеном, были революционными. Впервые в руках врача оказался прибор столь много говорящий о состоянии сердца. Эйтховен предложил располагать электроды на руках и ногах, что используется и по сегодняшний день. Он ввел понятие отведения, предложив три так называемых стандартных отведения от конечностей, т. е. измерение разницы потенциалов между левой и правой рукой I отведение), между правой рукой и левой ногой II отведение) и между левой рукой и левой ногой III отведение). Заслуги Эйнтховена были оценены по достоинству и в 1924 г. ему была присуждена Нобелевская премия.

В двадцатых годах прошедшего века, Гольдбергер предложил еще три отведения, назвав их усиленными. При регистрации этих отведений одним из электродов служит одна из конечностей, а другим – объединенный электрод от двух других (индифферентный электрод). Разница потенциалов, измеренная между правой рукой и объединенными левой рукой и левой ногой, называется отведением aVR, между левой рукой объединенными правой рукой и левой ногой – отведением aVL и между левой ногой и объединенными руками – отведением aVF.

В дальнейшем, Вильсоном были предложены грудные отведения ЭКГ, в которых одним из электродов является точка на поверхности грудной клетки, а другим – объединенный электрод от всех конечностей. Электрод отведения V 1 располагается в IV межреберье по правому краю грудины, V2 – во IV межреберье по левому краю грудины, V 3 – на уровне IV ребра по левой окологрудинной (парастернальной) линии, V4 – в V межреберье по левой среднеключичной линии, V5 – в V межреберье по левой передней подмышечной линии и V6 – в V межреберье по левой средней подмышечной линии.

Таким образом, сформировалась привычная для нас система электрокардиографических отведений. Однако иногда используются и дополнительные отведения, когда общепринятые отведения оказываются недостаточными. Необходимость в этом возникает, например, при аномальном расположении сердца, при регистрации некоторых нарушений сердечного ритма и т. п. В этом случае используются правые грудные отведения (симметричные по отношению к левым), высокие грудные отведения (расположенные на одно межреберье выше стандартных) и отведения V7-9, являющиеся как бы продолжением основных отведений. Для оценки электрической активности предсердий используют пищеводное отведение, когда один из электродов располагают в пищеводе. Кроме общепринятой системы отведений, используются также отведения по Небу, обозначаемые буквами D (dorsalis – спинальное), А (anterior – переднее) и (I inferior – нижнее). Другие системы отведений (Лиана, Франка) в современной клинической практике практически не используются.

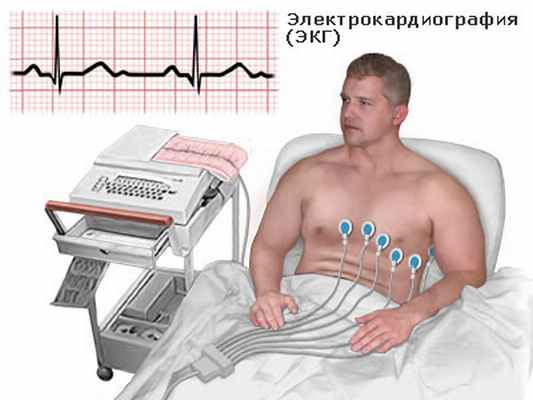

Как проводится ЭКГ

ЭКГ является очень информативным недорогим и доступным тестом, позволяющим получить много информации о сердечной деятельности.
ЭКГ является записью электрической активности сердца. Запись производится с поверхности тела пациента (верхние и нижние конечности и грудная клетка).

Наклеиваются электроды (10 штук) или используются специальные присоски и манжеты. Снятие ЭКГ занимает 5-10 минут.

ЭКГ регистрируют на различной скорости. Обычно скорость движения бумаги составляет 25 мм/сек. При этом 1 мм кривой равен 0, 04 сек. Иногда для более детальной записи используют скорость 50 и даже 100 мм/сек. При длительной регистрации ЭКГ для экономии бумаги используют меньшую скорость – от 2,5 до 10 мм/сек.

Как интерпретируется ЭКГ

Каждая клетка миокарда представляет собой маленький электрический генератор, который разряжается и заряжается при прохождении волны возбуждения. ЭКГ является отражением суммарной работы этих генераторов и показывает процессы распространения электрического импульса в сердце.

В норме электрические импульсы автоматически генерируются в небольшой группе клеток, расположенных в предсердиях и называемых синоатриальным узлом. Поэтому нормальный ритм сердца называется синусовым.

Когда электрический импульс, возникая в синусовом узле, проходит по предсердиям на электрокардиограмме появляется зубец P.

Дальше импульс через атриовентрикулярный (АВ) узел распространяется на желудочки по пучку Гиса. Клетки АВ-узла обладают более медленной скоростью проведения и поэтому между зубцом P и комплексом, отражающим возбуждение желудочков, имеется промежуток. Расстояние от начала зубца Р до начала зубца Q называется интервал PQ. Он отражает проведение между предсердиями и желудочками и в норме составляет 0,12-0,20 сек.

Потом электрический импульс распространяется по проводящей системе сердца, состоящей из правой и левой ножек пучка Гиса и волокон Пуркинье, на ткани правого и левого желудочка. На ЭКГ это отражается несколькими отрицательными и положительными зубцами, которые называются комплексом QRS. В норме длительность его составляет до 0, 09 сек. Далее кривая вновь становится ровной, или как говорят врачи, находится на изолинии.

Затем в сердце происходит процесс восстановления исходной электрической активности, называемый реполяризацией, что находит отражение на ЭКГ в виде зубца T и иногда следующего за ним небольшого зубца U. Расстояние от начала зубца Q до конца зубца Т называется интервалом QT. Он отражает так называемую электрическую систолу желудочков. По нему врач может судить о продолжительности фазы возбуждения, сокращения и реполяризации желудочков.

Диагностические возможности

ЭКГ является ценным диагностическим инструментом. По ней можно оценить источник (так называемый водитель) ритма, регулярность сердечных сокращений, их частоту. Все это имеет большое значение для диагностики различных аритмий. По продолжительности различных интервалов и зубцов ЭКГ можно судить об изменениях сердечной проводимости. Изменения конечной части желудочкового комплекса (интервал ST и зубец Т) позволяют врачу определить наличие или отсутствие ишемических изменений в сердце (нарушение кровоснабжения).

Важным показателем ЭКГ является амплитуда зубцов. Увеличение ее говорит о гипертрофии соответствующих отделов сердца, которая наблюдается при некоторых заболеваниях сердца и при гипертонической болезни.

ЭКГ, вне всякого сомнения, весьма мощный и доступный диагностический инструмент, однако стоит помнить о том, что и у этого метода есть слабые места. Одним из них является кратковременность записи – около 20 секунд. Даже если человек страдает, например, аритмией, в момент записи она может отсутствовать, кроме того запись, обычно производится в покое, а не во время привычной деятельности. Для того чтобы расширить диагностические возможности ЭКГ прибегают к длительной ее записи, так называемому мониторированию ЭКГ по Холтеру в течение 24-48 часов.

Иногда бывает необходимо оценить, возникают ли на ЭКГ у пациента изменения, характерные для ишемической болезни сердца. Для этого проводят ЭКГ-тест с физической нагрузкой. Для оценки переносимости (толерантности) и соответственно, функционального состояния сердца нагрузку осуществляют дозировано, с помощью велоэргометра или бегущей дорожки.

Показания к проведению ЭКГ

1. Подозрение на заболевание сердца и высокий риск в отношении этих заболеваний. Основными факторами риска являются:

Гипертоническая болезнь
Для мужчин – возраст после 40 лет
Курение
Гиперхолестеринемия
Перенесенные инфекции
Беременность

2. Ухудшение состояния больных с заболеваниями сердца, появление болей в области сердца, развитие или усиление одышки, возникновение аритмии.

3. Перед любыми оперативными вмешательствами.

4. Заболевания внутренних органов, эндокринных желез, нервной системы, болезней уха, горла, носа, кожные заболевания и т.д. при подозрении на вовлечение сердца в патологический процесс.

5. Экспертная оценка шоферов, пилотов, моряков и т.д.

6. Наличие профессионального риска.

По рекомендации терапевта (кардиолога) для дифференциальной диагностики органических и функциональных изменений сердца проводится электрокардиография с лекарственными пробами (с нитроглицерином, с обзиданом, с калием), а также ЭКГ с гипервентиляцией и ортостатической нагрузкой.

ЭКГ: описание, норма и признаки патологий

Электрокардиография - это метод фиксации и изучения электрических полей, появляющихся в процессе работы сердца. Эти электрические поля дают точное представление о том как функционирует сердечно-сосудистая система. ЭКГ - это недорогой и эффективный метод диагностики в кардиологии.

Принцип ЭКГ

Работа аппарата ЭКГ заключается в том, что датчики, размещенные на теле пациента фиксируют вектор и силу электрического заряда, который создает сердце в процессе работы. Изменения вектора электрического заряда записывается на бумажной ленте в виде графика. Анализ этого графика позволяют сделать вывод о правильности работы сердца и возможных заболеваниях.

трех стандартных отведениях;
в 12 отведениях.

Определяется разность потенциалов между:

левой рукой и правой рукой - это показатель работы передней стенки сердца;
между левой ногой и правой рукой - это суммарное отражение 1 и 3 отведений;
между левой ногой и левой рукой - это показатель работы задней стенки сердца.

Эти отведения образуют равносторонний треугольник Эйнтховена, вершины которого расположены на электродах, размещенных на конечностях. В середине треугольника находится электрический центр сердца. Электрод на правой не используется для отведений, а предназначен для заземления.

Линия, соединяющая два электрода одного отведения, называется осью отведения. Когда вектор электрического заряда сердца находится в отрицательной части оси отведения, то записывается отрицательное отклонение - зубцы Q, S, если вектор находится в положительной части оси отведения, то записывается положительное отклонение - зубцы P, R, T.

Помимо 3 стандартных отведений определяется разность потенциалов между:

между левой ногой и объединенными руками (aVF) - это показатель работы задне-нижней сердечной стенки;
между левой рукой и объединенными левой ногой и правой рукой (aVL) - это показатель работы левой передне-боковой стенки;
между правой рукой и объединенными левой ногой и левой рукой (aVR) - это показатель работы правой боковой стенки.

Кроме этого используются шесть однополюсных грудных отведений, когда 6 электродов устанавливаются непосредственно на грудную клетку:

V1 и V2 - это показатель работы правого желудочка;
VЗ - это показатель работы межжелудочковой перегородки;
V4 - это показатель работы верхушки;
V5 - это показатель работы левого желудочка и передне-боковой стенки;
V6 - это показатель работы боковой стенки левого желудочка.

Что показывает ЭКГ

частоту сердечных сокращений;
ритм сердечных сокращений;
положение электрической оси сердца;
размеры и расположение сердца;
состояние сердца.

При наличии патологий электрокардиография может выявить:

аритмию;
блокаду;
инфаркт миокарда;
ишемические изменения;
дистрофические процессы;
электролитные нарушения;
синдром Вольфа–Паркинсона–Уайта;
гипертрофию желудочков;
другие патологические процессы в сердце.

Нормальная ЭКГ

На нормальной электрокардиограмме последовательно отображаются:

нулевая линия;
маленький зубец Р - в норме продолжительностью 0,7 - 0,12 секунд и амплитудой 0,5 - 2,5 мм;
небольшой ровный сегмент PQ;
отрицательный зубец Q (может отсутствовать) - в норме продолжительностью 0,03 секунд и амплитудой 0,3 - 0,5 мм;
высокий положительный зубец R, в норме амплитудой 10-19 мм, и отрицательный зубец S, в норме амплитудой 0,2-0,5 мм;
ровный сегмент ST;
округлый положительный зубец Т - в норме продолжительностью 0,12-0,28 секунд и амплитудой не более четверти зубца R;
очень низкий округлый положительный зубец U.

Норма интервалов составляет:

P-Q - продолжительность 0,2 - 0,8 секунд;
P-R - продолжительность 0,18 - 0,2 секунд;
QRST - продолжительность 0,38 - 0,55 секунд;
QRS - продолжительность 0,06 - 0,1 секунд;
S-T - продолжительность 0,35 - 0,44 секунд.

Частота сердечных сокращений рассчитывается как:

ЧСС = 60/(расстояние между зубцами R * K).
K - коэффициент, зависящий от того с какой скоростью снята электрокардиограмма: при скорости 25 мм/c коэффициент - 0,04, а при 50 мм/c коэффициент равен 0,08.

Нормой считается 50-90 ударов в минуту.

Например, если расстояние R составило 20 мм, а кардиограмма снята при скорости 25 мм/c:

ЧСС = 60/(20*0,04) = 75 ударов в минуту (в норме).

Сердечный ритм оценивается по степени ритмичности кардиограммы. В норме она должны быть повторяющейся с возможными отклонениями до 10%. Для оценки отклонений сравниваются расстояние между зубцами R-R.

При этом сердечный ритм в норме имеет синусовую природу, на что указывает зубец P, который положителен в 1 и 2 отведении и отрицателен в отведении aVR.

В основном такие показатель говорят о том, что сердце здорово. Но стоит помнить, что расшифровку ЭКГ должен делать врач, только он может поставить правильный диагноз, поэтому не стоит расшифровывать электрокардиограмму самостоятельно.

Патологии в ЭКГ

Электрокардиограмма отличная от нормальной может указывать на различные заболевания и нарушения в работе сердца.

Среди заболеваний могут быть:

аритмия;
гипертрофия предсердий;
блокада;
ишемическая болезнь;
перикардит;
миокардит;
тромбоэмболия;
гипокалиемия;
тахикардия;
нарушения ритма сердца;
инфаркт миокарда.

Аритмия

Аритмия характеризуется тем, что среди нормальных сокращений сердца есть и сокращения с отклонениями от нормы, сердце бьется реже или чаще, чем нужно, размер зубцов кардиограммы не одинаковый в каждом сердцебиении.

Такие особенности ЭКГ могут говорить об аритмии.

Аритмия может быть опасна и приводить к тромбоэмболии, сердечной недостаточности и даже остановке сердца при отсутствии своевременного лечения и помощи.

Гипертрофия предсердий

При гипертрофии левого предсердия на ЭКГ зубец P в 1 и 2 отведении является двугорбым, а в V1 отрицательным и продолжительными.

Гипертрофия миокарда предсердий — это увеличение толщины миокардиальной стенки сердца, в условиях хронической перегрузки работы сердца объемом и давлением. Гипертрофия может привести к аритмии сердца.

Блокада

При блокаде ножек пучка Гиса на ЭКГ наблюдается уширением интервала QRS, а при полной блокаде сегмент ST и зубец Т становятся отрицательными.

Блокада - это замедление проведения электрического сигнала по проводящей системе сердца. Приводит к замедление частоты сердечных сокращений до менее 50 ударов в минуту.

Ишемическая болезнь

При ишемической болезни сердца на ЭКГ сегмент ST слегка опущен, а зубец T имеет неглубокое отрицательное значение.

Ишемическая болезнь представляет собой стеноз коронарных артерий в результате атеросклероза. В результате закупорки артерии может развиться инфаркт миокарда.

Перикардит

При перикардите на ЭКГ наблюдается незначительный подъем сегмента ST от восходящего колена зубца S, обращенный вогнутостью вниз, а зубец Т - положительный. При хроническом перикардите сегмент ST не приподнятый, а зубец Т - отрицательный и острый.

Перикардит - это воспалительное поражение серозной оболочки сердца, проявляющееся в появлении жидкости в области перекарда и фиброзам, что приводит к затруднению работы сердца.

При своевременной диагностике и лечении пациент полностью выздоравливает.

Миокардит

При миокардите на ЭКГ чаще наблюдается депрессия сегмента ST и отрицательный зубец Т. Но не всегда, бывают и другие особенности ЭКГ, которые указывают на миокардит, такие как изменение продолжительности интервала PQ, признаки, указывающие на блокады левой или правой ножки ПГ и нарушение ритма сердца.

Миокардит - это поражение мышечной оболочки сердца в результате воспалительных процессов. Приводит к сердечной недостаточности, одышке, нарушению ритма сердца, дискомфорт, боли в области сердца и другие симптомы.

При обнаружении миокардита положена госпитализация и лечение.

Тромбоэмболия

При тромбоэмболии легочных артерий на ЭКГ сегмент RS - Т смещен вверх и наблюдается отрицательный зубец T в отведениях V1-V4.

Тромбоэмболия представляет собой закупорку сосуда тромбом и нарушение кровотока.

При обнаружении тромбоэмболии необходима срочная госпитализация и лечение.

Гипокалиемия

При гипокалиемии на ЭКГ при начальной форме заболевания наблюдается большая волна U, а при тяжелой форме - депрессия сегмента ST и глубокий отрицательный зубец Т.

Гипокалиемия - сниженная концентрация ионов калия в крови. Может вызывать утомляемость, слабость, нарушение дыхания, кишечную непроходимость и другие нарушения.

Лечение направлено на восполнения уровня калия в организме.

Тахикардия

Тахикардия характеризуется увеличением частоты сердечных сокращений выше 90 ударов в минуту в покое. При тахикардии на ЭКГ может наблюдаться увеличенный сегмент QRS.

Тахикардия это симптом, который указывает на наличие ряда заболеваний чаще эндокринной и нервной систем.

При выявлении тахикардии требуется дальнейшая диагностика для выявления причины и ее устранения.

Инфаркт миокарда

При инфаркте миокарда на ЭКГ в одном случае может наблюдаться как отсутствие подъема сегмента ST и зубца Q, так и подъем и деформация сегмента ST, большой зубец Q и остроконечный отрицательный зубец T.

Инфаркт миокарда - острое, угрожающее жизни заболевания при котором нужна быстрая госпитализация и оперативное лечение.

Инфаркт миокарда возникает из-за тромбоза коронарной артерии, в результате чего возникает закупорка артерии, частичное или полное прекращение кровоснабжения и начало процесса отмирания тканей.

Как проходит диагностика ЭКГ

Процедура электрокардиографии происходит безболезненно и быстро:

Пациент заходит в диагностический кабинет ЭКГ.
Снимает одежду по пояс и закатывает штаны, оголяя голени ног.
Врач смазывает датчики гелем и прикрепляет к телу пациента, фиксируя их.
Доктор просит пациента принять нужное положение тела на кушетке, стоя или на велоэргометре.
Диагност включает аппарат ЭКГ и начинает записывать диаграмму.
Врач снимает датчики с тела пациента, просит протереть тело салфетками от геля и одется.
Доктор анализирует электрокардиограмму, ставит диагноз, дает рекомендации и дальнейшие указания.

При суточном холтеровском мониторировании врач размещает датчики на теле пациента, которые подключены к небольшому портативному устройству, собирающими данные электрокардиографии непрерывно в течение суток. Датчики и устройство ЭКГ прячутся под одежду и пациент носит их 24 часа. Затем возвращается к врачу, снимает устройство и датчики. Доктор анализирует ЭКГ, делает выводы и ставит диагноз пациенту.

Методы ЭКГ

Расшифровка ЭКГ

Расшифровкой электрокардиограммы занимается врач, только он может выявить заболевания, поставить правильный диагноз и дать дальнейшие направления. Человеку без медицинского образования заниматься расшифровкой ЭКГ не следует.

При расшифровке электрокардиограммы диагност обращает внимание на продолжительность, амплитуду, форму, частоту, повторяемость и прочие параметры следующих элементов кардиограммы:

зубец Р;
сегмент PQ;
зубец Q;
зубец R;
зубец S;
сегмент ST;
зубец Т.

Когда нужно делать ЭКГ

Электрокардиографию следует делать в следующих случаях:

Направления терапевта или другого врача;
В профилактических целях 1 раз в год после 40 лет;
Боли в грудной клетке или под лопаткой;
Затрудненное дыхание;
Отек конечностей и лица;
Отдышка в состояния покоя;
Повышенное артериальное давление;
Хронические заболевания опорно-двигательного аппарата.

Стоимость ЭКГ в нашей клинике

Мы оказываем следующие услуги в области кардиологии и ЭКГ диагностики:

Прием кардиолога первичный - 1500 рублей;
Прием кардиолога повторный - 1400 рублей;
ЭКГ с расшифровкой - 500 рублей;
ЭКГ без расшифровки - 250 рублей;
Расшифровка ЭКГ, сделанной в другой клинике - 300 рублей;
Суточное мониторирование ЭКГ по Холтеру - 2200 рублей;
Комплексное суточное мониторирование АД + ЭКГ по Холтеру - 3500 рублей;
Велоэргометрия (нагрузочные пробы) - 1800 рублей;
Программа "здоровое сердце" - 6500 рублей;
Суточное мониторирование АД - 1700 рублей;
Тропаниновый тест - 400 рублей.

Читайте также:
