Инфузионные канюли в офтальмохирургии. Особенности

Добавил пользователь Валентин П.
Обновлено: 21.12.2024

Изобретение относится к офтальмологическим инструментам. Канюля выполнена в виде загнутой трубки. Загиб делит ее на два неравных по длине участка. Длина дистального участка больше и относится к длине начала канюли как (5-7):1. Угол загиба составляет 30-40 o . Торец рабочего конца канюли скошен и находится в плоскости, которая параллельна плоскости расположения противоположного торца канюли. В результате исключены повреждения структур глаза, сокращено время операции, созданы благоприятные условия для работы хирурга. 2 ил.

Формула изобретения

Эндовитреальная инфузионная канюля, выполненная в виде загнутой трубки, причем загиб делит ее на два неравных по длине участка, отличающаяся тем, что длина дистального участка больше и относится к длине начала канюли, как (5-7): 1, при этом угол загиба составляет 30-40 o , а торец рабочего конца канюли скошен и находится в плоскости, параллельной плоскости расположения противоположного торца канюли.

Описание изобретения к патенту

Предлагаемое изобретение относится к медицинской технике, а именно к офтальмохирургическим инструментам и, в частости, к эндовитреальным инфузионным канюлям.

Инфузионные канюли для эндовитреальной хирургии выпускаются различными фирмами. Их конструктивное выполнение, рабочие параметры примерно одинаковые: чаще всего это прямая трубка диаметром 0,9 мм и длиной, в основном, 4-7 мм. В качестве ближайшего аналога (прототипа) взята канюля фирмы Geuder (Katalog HANS GEUDER. Germany, 1997, p.206, G-33455-57), самый конец которой слегка загнут. Инфузионная канюля является частью инфузионной системы, которая включает наружную часть в виде трубки с фланцем (для шовной фиксации канюли к склере) и эндовитреальную часть в виде прямой трубки с загнутым концом. При этом длина загнутой части, в данном конкретном случае, составляет около 1 мм, а общая длина рабочего наконечника, вводимого в витреальную полость, от 5 до 7 мм, угол изгиба канюли около 30 o . Этот изгиб канюли, как нам подтвердила фирма-изготовитель, выполнен с целью обезопасить заднюю капсулу хрусталика от травмирования ее струей жидкости, вводимой через канюлю.

Недостатком данной модели канюли является то, что преобладающая ее часть, и именно начальная, выполнена прямой. Эта конструктивная характеристика канюли ведет к повышению вероятности интраоперационных осложнений. К таким осложнениям относится механическое повреждение задней капсулы хрусталика наконечником канюли (особенно при длинах канюли 6,0; 7,0 мм, которые допускает каталог GEUDER) при выполнении склерокомпрессии или по причине провисания инфузионной системы, расположенной за пределами глаза. Повреждение же хрусталика ведет к его помутнению и невозможности дальнейшего ведения операции. Чтобы избежать таких осложнений, хирург, выполняя операцию, должен быть в постоянном напряжении, следя за положением рабочего конца канюли. Это отвлекает его от основных действий в полости стекловидного тела (СТ) и, как показывает практика, существенно осложняет ход операции. Кроме того, используя данную конструкцию при недостаточно широком зрачке, где визуальный контроль за положением рабочего конца трудно осуществим, а точнее сказать, хирург не видит его (особенно при минимально допустимом размере канюли - 5 мм), существует риск попадания рабочего конца канюли под сетчатку или сосудистую оболочку и, как следствие, попадание в эти зоны ирригационной жидкости. В результате возникает отслойка сетчатки или сосудистой оболочки или может усиливаться имевшаяся отслойка. Все это является крайне серьезными интраоперационными осложнениями.

Задачей заявляемого изобретения является разработка конструкции инфузионной канюли, позволяющей исключить операционные осложнения, связанные с подачей жидкости в полость СТ.

Технический результат, получаемый в результате решения данной задачи, состоит в исключении повреждений структур глаза, сокращении времени операции, создании благоприятных условий для работы хирурга.

Указанный технический результат может быть получен, если в эндовитреальной инфузионной канюле, выполненной в виде загнутой трубки, где загиб делит ее на два неравных по длине участка, длина дистального участка больше и относится к длине начала канюли, как (5-7):1, при этом угол загиба составляет 30-40 o , а торец рабочего конца канюли скошен и располагается в плоскости, параллельной плоскости расположения противоположного торца канюли.

Среди существенных признаков, характеризующих заявляемый инструмент, отличительными являются:
- длина дистального участка канюли больше начального и относится к длине начала канюли как (5-7):1;
- угол загиба канюли составляет 30-40 o ;
- торец рабочего конца канюли скошен и находится в плоскости, параллельной плоскости расположения противоположного торца канюли.

Между совокупностью существенных признаков и достигаемым техническим результатом существует причинно-следственная связь.

Если взять эндовитреальную инфузионную канюлю-прототип и ввести ее в полость СТ через разрез в плоской части цилиарного тела, то ее ось (в рабочем положении, при подшитом к склере фланце) расположится под углом 60 o к оптической оси глаза (обусловленно размерами глазного яблока ) и рабочий конец канюли окажется в непосредственной близости от задней капсулы хрусталика. Такое положение канюли очень опасно для задней капсулы. Применив склерокомпрессию в зоне расположения инфузионной канюли (обычный прием при витреоретинальной хирургии), произойдет смещение наконечника в сторону хрусталика, которое может закончиться повреждением задней капсулы. Имеет место и провисание инфузионной системы, расположенной вне глаза, что также повлечет смещение наконечника канюли в сторону хрусталика и также может закончиться повреждением его.

В заявляемой конструкции большая часть инфузионной канюли относится к участку, расположенному после загиба канюли, и ось этого участка в рабочем положении канюли (т.е. фланец подшит к склере) располагается под углом 20-30 o к оптической оси глаза. Благодаря этому, нет опасности механического повреждения задней капсулы хрусталика рабочим концом при выполнении склерокомпрессии. Т. к. канюля развернута от хрусталика, то можно смело увеличить ее длину до 8 мм, тем самым гарантируя прохождение канюли в полость СТ и исключая попадание вводимой жидкости под оболочки глаза. Гидродинамическое повреждение задней капсулы при этом также исключается, т.к. струя жидкости развернута в горизонтальную плоскость.

Границы допустимого угла загиба инфузионной канюли составляют 30-40 o и позволяют достичь указанный положительный результат. При угле загиба менее 30 o канюля конструктивно приближается к прямой канюле и положительный эффект, достигаемый данным изобретением, будет сведен к нулю. При угле загиба более 40 o рабочий конец канюли окажется в непосредственной близости от сетчатки, что повышает риск ее травмирования, особенно при осуществлении склерокомпрессии. Таким образом, угол загиба канюли выбран оптимальным и позволяет отвести рабочий наконечник от хрусталика и в то же время это конструктивное решение канюли неопасно для других структур полости глаза, в частности сетчатки. При этом следует понимать, что обоснованный выше положительный эффект может быть достигнут при соблюдении еще одного условия, а именно: длина дистальной части канюли должна относиться к длине начальной части как (5-7): 1, т.е. начальная часть должна быть небольшой и составлять 1 часть от длины канюли, а точнее 1 мм. Такая длина начальной части канюли позволяет отвести зону загиба от сетчатки на должное атравматичное расстояние и в то же время не приблизить излишне к оптической оси.

При использовании широкоугольной проекционной системы заявляемый рабочий наконечник, при равной с прототипом длине, лучше визуализируется в полости СТ, т. к. его большая часть попадает в поле зрения хирурга (рабочий конец инструмента находится ближе к глазному дну, а в этой зоне угол обзора возрастает). Увеличение длины наконечника не ухудшает своим присутствием обзорность глазного дна, но в то же время улучшает визуальный контроль за его положением, особенно при узком зрачке.

Торец рабочего конца канюли скошен и находится в плоскости, параллельной плоскости расположения противоположного торца канюли. В результате, инфузионный поток, не будет травмировать сетчатку, также как и заднюю капсулу хрусталика, кроме того, такое конструктивное выполнение торца рабочей части канюли позволит осуществлять атравматичное заведение канюли через микроразрез в плоской части цилиарного тела.

Таким образом, между совокупностью существенных признаков и достигаемым техническим результатом существует причинно-следственная связь.

На фиг. 1 показан общий вид инфузиционной системы (поз.1) в рабочем положении, т.е. фланец (поз.2) подшит к склере, а канюля (поз.3) располагается в полости СТ. На фиг. 2 дан схематический чертеж инфузионной канюли, где дистальная ее часть (L) больше начальной части (С), а изгиб канюли составляет 30-40 o , при этом торец рабочего конца канюли скошен и находится в плоскости, параллельной плоскости расположения противоположного торца канюли (плоскость А параллельна плоскости В).

Эндовитреальную инфузионную канюлю используют при выполнении витреоретинальной хирургии для подачи жидкости в полость СТ. Ее вводят вместо обычно используемой прямой канюли (место введения то же). Конструкция канюли позволяет выполнить заведение в полость СТ плавно и атравматично в соответствии с линией ее изгиба, при этом продвижение рабочего конца осуществляют в сторону глазного дна. Подшивание фланца к склере традиционно. Дистальный конец канюли, через торец которого жидкость поступает в полость СТ, прекрасно виден хирургу, при этом хирург спокойно занимается манипуляциями в полости СТ, не опасаясь, что жидкость попадет под оболочки глаза или, выполняя компрессию, канюля травмирует хрусталик. Угроза сетчатке со стороны канюли также отсутствует.

В Екатеринбургском Центре ЕЦ МНТК "Микрохирургия глаза" с использованием заявляемого инструмента прооперировано 14 пациентов. Осложнений, связанных с использованием канюли новой конструкции, не наблюдалось, хирурги отмечали надежность конструкции и удобство использования.

Инфузионные канюли в офтальмохирургии. Особенности

Инфузионную канюлю, так же как и другие инструменты для витреоретинальной хирургии, можно вводить в полость глаза через лимб, цилиарное тело или через плоскую часть цилиарного тела.
Под термином «аспирационно-ирригационный витреотом» понимается витреотом с функциями аспирации и ирригации. Первоначально при разработке инструментов ставилась цель объединения всех функций на одном инструменте, однако почти во всех ситуациях разделение функций увеличивает гибкость инструментов и позволяет выполнять разрезы меньших размеров. Заявляем, что практически во всех ситуациях трехпортовая витрэктомия предпочтительнее однопортовой.

Хотя инфузионную канюлю можно присоединить к 20G витреотому, что сделает его многофункциональным инструментом, это дает преимущества только в редких случаях выполнения передней витрэктомии. Введение инфузионной канюли через плоскую часть цилиарного тела приводит к снижению турбулентности и уменьшению пропускной способности жидкости. Выполнение инфузии не через витреотом позволяет уменьшить его размер и увеличить гибкость.

Аспирация с пропорциональным (линейным) контролем, осуществляемая через присоединенные к специальному порту различные экструзионные трубки, гораздо более эффективна при применении отдельной канюли для подачи инфузионных растворов и не требует присутствия в полости глаза витреоретинальных инструментов для проведения инфузии. Разнесение на значительное расстояние портов для инфузионной подачи и для инструментов снижает турбулентность и продолжительность операции при удалении элементов крови из полости глаза.

Внутренняя замена жидкости на воздух (ЗЖВ) или на газовоздушную смесь (ЗЖГВ) и внутреннее дренирование СРЖ (ВД СРЖ) также более эффективны при использовании отдельного порта для инфузионной подачи. Если присутствует разрыв сетчатки или он происходит во время витрэктомии, то при использовании витреотома с функцией ирригации объем СРЖ увеличивается, а при использовании отдельной инфузионной системы уменьшается, если витреотом подводится близко к разрыву. Инфузионная канюля вводится в полость глаза до введения в нее витреотома по правилу «первой устанавливается, последней удаляется», которое обеспечивает оптимальное ВГД на всем протяжении вмешательства.

Осложнение в виде инфузии в супрахориоидальное или субретинальное пространство наблюдается только при использовании инфузионных систем. Данное осложнение излечимо, но гораздо более важно предотвратить его, строго придерживаясь правильной методики установки инфузионной канюли. Предпочтительнее использовать более длинные (4 мм), а не 2-миллиметровые инфузионные канюли, которые изначально рекомендовались для снижения риска непреднамеренной супрахориоидальной или субретинальной инфузии и предотвращения повреждения хрусталика, за исключением случаев, когда вследствие очень сильной ротации глазного яблока происходит контакт трубки с веками, или если ассистент хирурга по ошибке тянет на себя инфузионную канюлю.

Изогнутые под углом 30° в тупой части, с отверстием на конце, компактные инфузионные канюли обеспечивают доступ в переднюю камеру глаза, они вводятся в точке над переносицей пациента через плоскую часть цилиарного тела. Эти канюли используются тогда, когда плоская часть цилиарного тела не может быть визуализирована, в частности в большинстве случаев РН, при наличии супрахориоидального кровоизлияния, аномалий плоской части цилиарного тела и в некоторых случаях выполнения передней витрэктомии.

Использование для инфузии острых игл может привести к непреднамеренному прокалыванию интраокулярных структур и повредить витреотом. Канюли с конусовидным кончиком могут привести к подтеканию из раны и инфузии в хориоидею или роговицу. Игла-бабочка и силиконовая трубочка при случайном контакте с эндотелием роговицы могут повредить его, поэтому их не следует использовать.

Редактор: Искандер Милевски. Дата обновления публикации: 18.3.2021

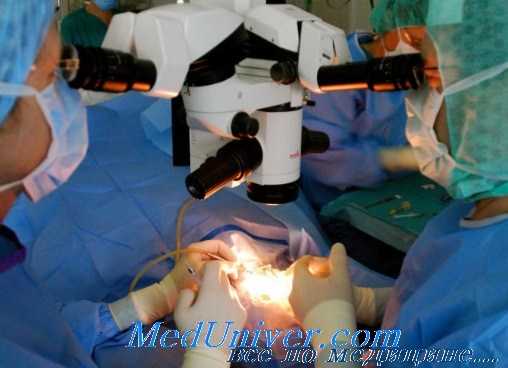

Техника установки инфузионных канюль в 20G офтальмохирургии. Рекомендации

За исключением случаев выраженной фиброваскулярной пролиферации или других повреждений плоской части цилиарного тела, которые описаны выше, инфузионная канюля устанавливается вблизи нижнего края латеральной прямой мышцы глаза. В этом положении она не касается носа, век или расширителя, а также не мешает перемещению хирургических инструментов.

Так как использование 4 мм канюли снижает частоту хориоидальной инфузии и направляет инфузию жидкости дальше от хрусталика, чем при использовании 2 мм канюли, то ее следует устанавливать во всех случаях. За исключением случайного смещения кпереди, 4 мм канюля не может повредить хрусталик. При наличии утолщения хориоидеи можно использовать 6 мм канюли, но их установка может привести к травмированию хрусталика.

Авторы выполняют склеростому для инфузионной канюли перед наложением удерживающего ее шва. При выполнении разреза до наложения шва каждый край раны может быть поднят с помощью пинцета номер 0,12 и стабилизирован во время прошивания. Натяжение склеры дает возможность сделать ее глубокий прокол и вывернуть только края раны для оценки толщины склеры. Глубина прокола склеры иглой должна быть равна, по крайней мере, 3/4 толщины склеры, а его длина составлять 1 мм, так, чтобы швы не ослабевали при введении канюли.

Промежутки между швами должны быть широкими, чтобы обеспечить имбрикацию канюли в склере, аналогично тому, как швы накладываются при подшивании склеральной пломбы. Нити из плетеного эластичного шелка (№6-0) легче провести над основанием канюли, чем шовный материал из упругого нейлона или полипропилена. Некоторые хирурги для фиксации инфузионной канюли ушивают рану. Авторы книги выступают против этого метода, поскольку он препятствует имбрикации канюли в склеру, также создает натяжение в области раны.
Шовный материал Vicryl несостоятелен при использовании его для фиксации инфузионной канюли, кроме того, он может вызвать выраженное и длительное воспаление (склерит).

После установки положение инфузионной канюли всегда должно оцениваться с помощью операционного микроскопа, прежде чем будет включена инфузия. Если зрачок очень мало расширен, для визуализации могут быть использованы непрямая офтальмоскопия и конденсорная линза. Чтобы увидеть канюлю, как правило, необходимо провести ее осторожно к центру глаза, стараясь избежать контакта с хрусталиком, если это факичный глаз.

Если виден блестящий и свободный от прилежащих тканей кончик канюли, то инфузия может быть включена. Оценка положения канюли невооруженным глазом с использованием эндоосветителя, вследствие недостаточного увеличения, может привести к случайной супрахориоидальной или субретинальной инфузии.

Если над кончиком канюли офтальмоскопируется ткань, вид корректирующих манипуляций зависит от наличия или отсутствия хрусталика. Если глаз афакичный или хрусталик будет удален в конце операции, МВР-лезвие вводится с противоположной стороны глаза, и им надрезается ткань над канюлей с внутренней стороны, так чтобы опустить ее вниз и очистить всю внутреннюю часть канюли. Этот метод также эффективен, если хориоидальная инфузия уже произошла из-за описанных выше ошибок или происходит во время операции из-за неверной дислокации канюли.

Если после вмешательства планируется сохранить хрусталик, канюля должна быть удалена и введена 20G игла для герметизации глазного яблока и компрессии хориоидеи склерой до повторной установки инфузионной канюли.

Если плоская часть цилиарного тела не офтальмоскопируется до операции, то в этой области нельзя устанавливать инфузионную канюлю. Инфузия должна проводиться с использованием 20G изогнутой под углом 30° инфузионной канюли с тупым кончиком, установленной через верхненазальную склеростому. Если хрусталик уже удален или должен быть удален в ходе операции, визуализация канюли может осуществляться при ее введении через зрачковое отверстие.

После удаления передней части непрозрачного СТ и улучшения визуализации канюли хирург может переключить инфузионную подачу, прежде чем он приступит к удалению оставшейся части СТ.

Инфузионная канюля должна быть установлена сразу после обнажения склеры. Инфузия должна продолжаться до завершения ушивания конъюнктивы. Инфузионная канюля, используемая во время выполнения хирургических вмешательств по любой из методик, должна быть обязательно визуализирована до включения подачи. Первым этапом любой операции является включение инфузионной подачи, а ее выключение - последним, что важно для предотвращения развития гипотонии, которая ведет к внутриглазным или супрахориоидальным кровоизлияниям из сосудов хориоидеи, а также миозу.

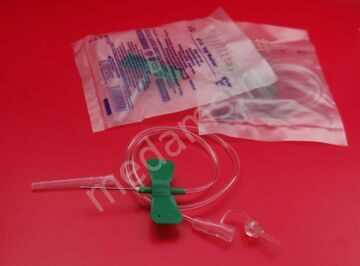

Игла-катетер "бабочка" одноразовая стерильная

Устройство для вливания в малые вены "игла-бабочка"

Игла "бабочка" (канюля инфузионная) - предназначена для введения медикаментов в периферические малые вены при внутривенных инфузиях, или забора крови на анализ - особенно у пациентов в нестабильном состоянии (невроз, опьянение, возбудимость, эпилепсия и т.д.), а также грудных и малолетних детей. Катетер бабочка очень часто используется в ветеринарии.

Технические характеристики игла катетер-бабочка:

Игла катетер бабочка - представляет собой гибкую, тонкую прозрачную трубку из поливинилхлорида медицинской марки длиной 300 мм, которая позволяет проводить манипуляции вдали от места венепункции, снижая риск смещения иглы и случайного повреждения вены. С одного конца катетера-бабочки имеется соединение типа Луер (Luer) или Луер-Лок c защитным колпачком (для удобства при неоднократных вливаниях дает возможность выбора в зависимости от проводимой медицинской манипуляции), с другого конца трубки находится катетер (тонкостенная стальная игла из медицинской стали с трёхгранной заточкой для легкого введения в вену с защитным колпачком).
Применяемый размерный ряд иглы-бабочки: 18, 19, 20, 21, 22, 23, 25, 27 позволяет применять их в зависимости от диаметра вены и вязкости вводимого раствора.Катетер внутривенный бабочка имеет гибкие "крылышки", сделанные из слабоокрашенного полиэтилена с цветовой кодировкой по стандартом ISO в зависимости от размера иглы позволяет легко и быстро выбрать нужное перфузионное устройство в соответствии с размером иглы, которые обеспечивают легкую и эффективную фиксацию устройства на поверхности кожи.Размер иглы дополнительно маркируется на "крылышках"
Стерилизация: этилен оксид, нетоксично, апирогенно.
Срок годности: 3 года
Упаковка: индивидуальная стерильная блистерная / полибэг упаковка, в картонной коробке по 100 штук.

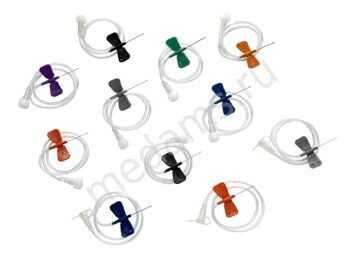

Игла катетер бабочка - Устройство для кратковременной инфузии (вливаний в малые вены) со скоростью, потока не менее 11 мл/мин, остаточный объем не более 0,39 мл., размер G (0,80 х 19мм) с мягкими пластмассовыми крыльями, стерильно, одноразовое, игла с двойной заточкой изготовлена из прочной хирургической стали, игла обработана силиконовой смазкой, длина иглы 19±2 мм. Наружный диаметр не более 2,3 мм, прозрачный удлинитель из эластичного материала, устойчивый к перегибам, длиной 25-30 см, с наконечником типа Луер для крепления к любой модели инфузионных, трансфузионных систем или шприцев и колпачком, цветовая маркировка крылышек по международному стандарту для быстрого определения размера, крылья должны иметь шероховатость с одной стороны и указание размера в G с другой, стерилизовано оксидом этилена.

Размер	Длина трубки, мм	Наконечник	Цветовая кодировка
19 G	300	Луер	кремовый
20 G	300		желтый
21 G	300		темно-зеленый
22 G	300		черный
23 G	300		темно-синий
24 G	300		фиолетовый
25 G	300		оранжевый
26 G	300		коричневый
27 G	300		серый
19 G	300	Луер-Лок	кремовый
20 G	300		желтый
21 G	300		темно-зеленый
22 G	300		черный
23 G	300		темно-синий
24 G	300		фиолетовый
25 G	300		оранжевый
26 G	300		коричневый
27 G	300		серый

Производители и цены:

Производители	Цена с НДС за 1 шт.
"Wenzhou Beipu Science Technology Co", Китай "Shandong PROTOS Medical Products Ltd", Китай "Jiangxi Hongda Medical Equipment Group Ltd", Китай	G19-27: 3,70 руб. (Luer / Luer Lock)
"Vogt Medical Vertrieb GmbH", Германия "SFM Hospital Products GmbH", Германия "SF Medical Products GmbH", Германия	G19-27: 4,10 руб. (Luer / Luer Lock)

! После укола, для гигиенического ухода за местом прокола используется:
лейкопластырь инъекционный

С данным товаром покупают:

Игла-бабочка с гибким катетером и луер-адаптером позволяет взять кровь у «проблемных» пациентов. Особенно актуальна в педиатрии, психоневрологии, отделениях реанимации и в ветеринарии. Подробнее.

Катетер венозный стерильный для взрослых, детей и животных!

Катетер венозный периферический с дополнительным портом и крыльями G 14-26

Купить катетер венозный:

Катетер внутривенный с дополнительным портом | Производитель: Индия от 10,50 руб.
Катетер внутривенный с дополнительным портом | Vogt Medical/ Beromed,Германия (VM) от 11,50 руб.
Катетер внутривенный для новорожденных и ДЕТЕЙ | "Vogt Medical Vertrieb GmbH", Германияот 11,00 руб.
Катетер венозный периферический с защитной клипсой и дополнительным портом с крыльями | POLY SAFETY, материал FEP (Тефлон), Индия

Специальные «крылышки» периферического венозного катетера позволяют надежно зафиксировать катетер на коже пациента, тем самым значительно снизить риск механического повреждения внутренней стенки сосуда и развития механического флебита.
Тонкостенная конструкция катетерной трубки позволяет обеспечивать максимальную скорость инфузии при минимальном диаметре катетера.
Катетер внутривенный периферический с дополнительным портом имеет инъекционный порт для болюсного введения медикаментов и промывания катетера, что обеспечивает возможность введения лекарств в процессе инфузии.
Крылья катетера позволяют надежно фиксировать катетер и устраняют возможность несанкционированного извлечения;
Футляр венозного катетера надежно предохраняет иглу и катетер от повреждения.
Рентгеноконтрастная трубка венозного катетера обеспечивает дополнительную степень безопасности, позволяя осуществлять контроль за дистальным кончиком катетера в случае его повреждения.
Катетер в вену имеет международную цветовую кодировку размера катетера.

Катетер внутривенный с дополнительным портом производства Индия

Катетеры внутривенные предназначены для катетеризации периферических вен с целью проведения длительной или кратковременной инфузионно-трансфузионной терапии.
Материал изготовления полипропилен, медицинская сталь, тефлон, полиацеталь, полиэтилен высокой плотности, полиэтилен низкой плотности, силикон. Катетер внутривенный Polyflon или SoftCathe прозрачный внутривенный катетер из тефлона, центральное отверстие с атравматичными краями; четыре рентгенпозитивные полоски на всем протяжении катетера; павильон с портом луер-лок для подключения инфузионной линии или шприца; сгибающиеся крылышки.
Дополнительный порт для одномоментных инъекций с невозвратным лепестковым клапаном расположен в верхней части катетера; снабжен стандартным разъемом луер-лок.

Унифицированная цветовая маркировка размера катетера "SoftCathe"

Игла-стилет с трехгранным косым срезом; прозрачный павильон иглы с разъемом луер-лок, оснащен двумя пазами для фиксации стилета с павильоном катетера, пальцевой упор; съемная полупрозрачная заглушка на разъеме луер-лок.
Дополнительная луер-лок заглушка из непрозрачного белого пластика с граненой наружной поверхностью, фиксирована на заглушке павильона иглы.
Катетер закрыт защитным прозрачным колпачком.
Стерилизация: индивидуальная блистерная упаковка. Стерилизация при помощи этилен оксида.
Срок годности: 5 лет.

Производители:
"ILife Medical Devices Pvt. Ltd", Индия (т.м. "SoftCathe" или "OneFlon" )
"Global Medikit Limited", Индия (т.м. "Mediflon")
"Harsoria Healthcare Pvt. Ltd", Индия (т.м."HEALFLON")
"La-med Healthcare Pvt. Ltd", Индия (т.м. "La-med I.V. cannula")
"SURU International PVT.LTD", Индия (т.м."SURUFLON")
"Poly Medicure Limited", Индия (т.м. "POLYFLON FEP")
"Interpharma", Индия (т.м. "EUROFLON")

Катетер внутривенный (периферический) с доп. портом р. G16-22 цена: 10 ,50 руб.
Катетер внутривенный (периферический) с доп. портом р. G 14, 24 цена: 12 ,00 руб.
Катетер внутривенный (периферический) с доп. портом р. G 26, цена: 14,0 0 руб.

Периферический венозный катетер Vogt Medical / Beromed, Германия

Периферический венозный катетер VM используются для катетеризации периферических вен у пациентов, нуждающихся в длительной инфузионной терапии. Они предназначены для катетеризации периферических вен с целью проведения длительной инфузионной терапии, специальный катетерный профиль, а также трёхгранная заточка проводниковой иглы обеспечивают оптимальные условия для пункции сосуда.
Канюля изготовлена из термопластичного и биосовместимого материала, который идеально подходит для длительной катетеризации, а рентгеноконтрастность материала канюли позволяет контролировать её положение. Крылышки обеспечивают удобный захват во время манипуляции и надежную фиксацию канюли, тем самым устраняют возможность случайного извлечения. Камера обратного тока крови Тонкостенная конструкция трубки позволяет обеспечить максимальную скорость инфузии при минимальном диаметре канюли
Игла: специальная нержавеющая сталь с высоким содержанием хрома и никеля в соответствии со стандартом AISI
Катетер: полиуретан/политетрафторэтилен
Упаковка: блистер / бокс 100 шт. / короб 1000 шт.
Качество: в соответствии со стандартом ISO 10555
Стерилизация: этиленоксид
Срок годности: 5 лет

Размер катетера, (G), длина, (дюйм)	Наружный диаметр катетера х длина, мм	Цветовой код	Скорость потока, мл/мин
14G – 1 3/4	2,1 х 45 мм	оранжевый	270
16G – 1 3/4	1,8 х 45 мм	серый	200
17G – 1 3/4	1,5 х 45 мм	белый	140
18G – 1 3/4	1,3 х 45 мм	зеленый	85
20G – 1 1/4	1,1 х 32 мм	розовый	55
22G – 1”	0,9 х 25 мм	синий	33
24G – 3/4	0,7 х 19 мм	желтый	18
26G – 3/4	0,6 х 19 мм	фиолетовый	10

Производители:
"Vogt Medical Vertrieb GmbH", Германия
"Beromed GmbH Hospital Products", Германия (т.м. "BEROCAN")
Цена:
Катетер внутривенный (периферический) с доп. портом р. G17-22 - 11,50 руб.
Катетер внутривенный (периферический) с доп. портом р. G14, 16 и G24 - 13,00 руб.
Катетер внутривенный (периферический) с доп. портом р. G26 - 15 ,50 руб.
Аналоги:
Вазофикс Браунюля / Внутривенные канюли с инъекционным портом «Вазофикс» (Vasofix)

ПЕДИАТРИЧЕСКИЕ КАНЮЛИ С МАЛЫМИ КРЫЛЬЯМИ И С УСТРОЙСТВОМ ВВЕДЕНИЯ для новорожденных и маленьких детей

Назначение по использованию: Катетеризация периферических вен ( тонких и хрупких сосудов) у новорожденных и маленьких детей - является эффективным методом обеспечения надежного доступа к венозной системе ребенка. Для маленьких детей разработаны и применяются специальные катетеры которые рекомендованы к применению в неонатологии, педиатрии и гериатрии. Система съемного ложного порта (устройство введения катетера в вену) дает возможность использовать привычную технику захвата при установке катетера. После установки катетера высвобождаются маленькие гибкие крылышки, способствующие надежной фиксации даже на руке новорожденного.
Применение периферических венозных канюль (канюль IV) в неонатологии и педиатрии значительно уменьшает количество осложнений и улучшает качество лечения, обеспечивает двигательную активность и комфорт для ребенка и минимизирует психологическую нагрузку на родственников.
Основные преимущества:
Детский педиатрический венозный катетер (канюль IV) имеет специальный удобный л ожный порт для привычного захвата при установки катетера в вену для применения в неонатологии и педиатрии.
Лучшая геометрия кончика иглы с разрезом Buck Cut (специальная заточка)
Катетер имеет 4 рентгеноконтрастные полосы
Производится из ПУ ( полиуретан обладает «эффектом памяти» ) или ФЭП (фторэтиленпропилен)
Высокая биосовместимость и т ромборезистентность
Не содержит латекса
Доступные размеры: G24 и G26
Европейское качество: соответствует стандартам CE и ISO
