Виды неврином по локализации и соответствующие им симптомы

Рассмотрим основные виды патологии и то, какими признаками они сопровождаются.

Невринома позвоночника (шейная, грудного отдела)

Чаще всего поражает грудной и шейный отдел позвоночника. В соответствии с общепринятой классификацией относится к внемозговому типу. Развивается на спинномозговых корешках и сдавливает снаружи спинной мозг.

Возникающие при этом симптомы:

Корешковый синдром. Характеризуется болью по ходу спинного мозга, может наблюдаться вялый паралич, нарушение чувствительности в пораженном участке.
Вегетативные нарушения. Симптоматика зависит от того, какой нерв вегетативной системы был поражен опухолью. Могут нарушаться функции органов малого таза (задержка либо недержание мочи, стула), органов ЖКТ (боль в животе, трудности при глотании), сердца (изменение ритма, брадикардия, стенокардия).
Синдром Броун Секара, когда сдавливается спинной мозг. Ниже уровня расположения опухоли возникает спастический парез, вялый паралич на уровне шванномы, выпадение чувствительности на стороне поражения, утрата ощущения температуры и боли с противоположной стороны.
Дискомфорт между лопаток, боли, утрата чувствительности.

Признаки патологии могут то появляться, то проходить. По мере роста новообразования симптоматика становится сильной и постоянной. Боли обычно усиливаются в положении лежа.

Невринома головного мозга

Шваннома черепно-мозговых нервов – это опухоль, растущая в пределах черепа. Чаще всего развивается на тройничном и слуховом нервах. В 90% случаев – односторонняя. Симптомы обычно включают:

внутричерепную гипертензию;
проявления сдавления окружающего мозгового вещества;
признаки поражения нервного волокна;
психические расстройства;
судороги;
атаксию;
нарушения интеллекта;
гипотонию мышц ног и рук;
нарушение функции сердца и дыхания;
изменение зрительных полей.

Невринома тройничного нерва

Это около 35% от всех внутричерепных шванном, вторая по частоте диагностирования шваннома головного мозга. Симптомы зависят от размера новообразования:

сначала нарушается чувствительность на той половине головы, где есть опухоль;
позднее поражаются жевательные мышцы, наступает их слабость;
при росте образования далее появляется тошнота, рвота, распирающая головная боль, сдавливается кора височной доли;
на запущенных стадиях добавляются обонятельные и вкусовые галлюцинации.

Невринома слухового нерва (акустическая шваннома)

Из-за расположения в мозжечково-мостовом углу опухоль быстро сдавливает окружающие участки головного мозга и нервы. Симптомы делятся на три вида:

поражение улиткового участка нерва – звон и шум в ухе на стороне поражения;
ухудшение слуха – постепенно, с высоких тонов;
при размере опухоли 2-3 см появляется похожая на зубную боль, атрофируются жевательные мышцы;
когда опухоль достигает 4-5 см поражается отводящий и лицевой нерв, в связи с чем теряется вкус на языке, неправильно работают слюнные железы, нарушается чувствительность лица на стороне поражения, возникает косоглазие с двоением в глазах;
вестибулярные нарушения (размер образования 5-6 см) – головокружения, обмороки.

Шваннома лицевого нерва

Последствия такой невриномы – нарушение вкуса на первой половине языка, онемение и асимметрия лица, гипотония мимических мышц, нарушение процесса слюноотделения. Возможно разрушение костных структур.

Невринома Мортона (стопы)

Представляет собой доброкачественное разрастание фиброзной ткани в зоне подошвенного нерва. В основном развивается между 3-м и 4-м пальцами. Симптомы – это боль в стопе, ощущение инородного тела, усиление дискомфорта при ношении узкой обуви и нагрузке.

Невринома конского хвоста

Локализуется в самом нижнем отделе позвоночного канала. Сначала проявляется односторонним корешковым синдромом, затем – двухсторонним. Возникает вялый парез ног, нарушения чувствительности мозаичного типа, затруднения при дефекации и мочеиспускании.

Методы диагностики невриномы

Перечень исследований подбирает нейрохирург или невролог. Диагностика начинается с исключения заболеваний с похожей симптоматикой, проводится физикальное обследование – осмотр, опрос пациента на предмет жалоб.

Далее могут назначаться следующие обследования:

При внутричерепной шванноме – МРТ или КТ головного мозга. КТ менее информативна, потому что не «видит» новообразования менее 2 см. Если МРТ сделать нельзя, то делают КТ с контрастом.
МРТ или КТ позвоночника. Позволяет обнаружить опухоли, сдавливающие спинной мозг и спинномозговые нервные корешки.
Аудиометрия. Это часть комплексной диагностики шванномы слухового нерва. Она дает возможность узнать степень потери слуха, причину его снижения.
УЗИ или МРТ при расположении новообразования на периферических нервах. Первое обнаруживает утолщение неврилеммы. МРТ определяет точную локализацию опухоли, ее структуру и степень поражения нервного волокна.
Электронейромиография. Таким способом оценивают проходимость по нерву электрических импульсов. Применяется почти при любом виде патологии и оценивает степень нарушения структуры нерва.
Биопсия. Это прижизненный забор биоматериала с последующим цитологическим анализом. Определяет, злокачественная опухоль или доброкачественная.

Лечение и удаление шванномы

Данную опухоль нельзя вылечить консервативно. Поэтому ее либо удаляют хирургически, либо облучают. Иногда избирается выжидательная тактика:

при слабых и не прогрессирующих симптомах;
при случайном обнаружении опухоли во время диагностики другой болезни с помощью КТ или МРТ.

Хирургическое удаление невриномы

Основные показания к операции – это:

быстрое увеличение новообразования;
продолжение роста опухоли после ее частичного удаления;
рост опухоли после радиохирургического вмешательства;
нарастание симптомов;
появление новых симптомов у пациентов в возрасте до 45 лет.

При нейрохирургической операции опухоль удаляется полностью, если она не проросла в окружающие ткани. Риск рецидива сводится в такой ситуации к абсолютному минимуму. Однако операция противопоказана людям старше 65 лет, при общем плохом состоянии и при соматических болезнях в стадии декомпенсации.

Если опухоль срослась с нервами, то приходится удалять ее не полностью и далее применять методы радиохирургии (гамма- или кибер-нож).

Когда операцию нельзя провести технически, пациенту назначают лучевую терапию – направленное облучение образования потоком элементарных частиц. Для этого применяется установка линейный ускоритель.

Пластика нервов и сухожилий – самые сложные хирургические манипуляции. Хирург должен быть опытным, хорошо знакомым с .

Прием хирурга может понадобиться при плановой госпитализации, диспансеризации, для получения некоторых видов медицинских карт .

Преимуществ платной медицины очень много. Это удобно, приятно, комфортно. Однако многие выбирают государственные поликлиники .

Шваннома

«В онкологии терять времени нельзя: шваннома без своевременного лечения может опасно разрастись, в головном мозге появляются метастазы, и тогда трудно помочь пациенту. Но в нашем современном онкологическом центре на помощь приходит лучевая терапия с возможностью радикально влиять на новообразования головного мозга, в т.ч. и на шванномы. Поэтому считаю, что лечение этого вида рака надо вести в специализированном онкологическом центре с точной аппаратурой».

Злокачественные и доброкачественные шванномы

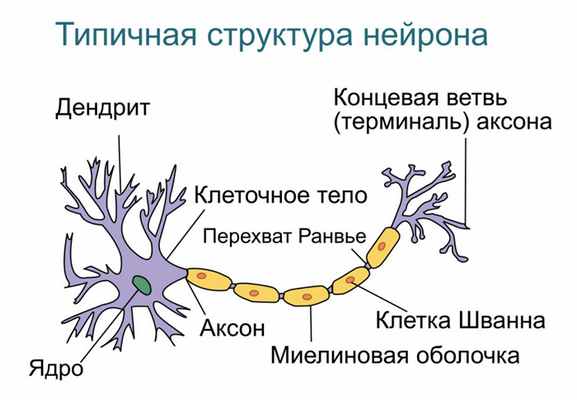

Шваннома — это опухоль, которая возникает из шванновских клеток оболочки нерва. Она может быть как злокачественной, так и доброкачественной. Данный вид онкологии диагностируется нечасто, примерно в 7% случаев всех сарком мягких тканей. Наблюдается в основном у людей среднего возраста, чаще у представителей мужского пола.

Злокачественная шваннома в основном локализуется на конечностях рук и ног:

Шваннома также может образоваться в области шеи и головы, но такие случаи фиксируются значительно реже. Даже самая маленькая злокачественная шваннома являет собой ограниченные инкапсулированные узлы, часто имеет крупнобугристую поверхность. Если опухоль образуется из крупного нервного ствола, то она визуально напоминает веретено, нерв утолщен и отделить его от опухоли невозможно. Если ткань опухоли разрезать, то она имеет желтовато-белый или серый блестящий цвет, волокнистую структуру, иногда желатинообразную. Если форма шванномы низкодифференцированная, волокнистости нет, опухоль напоминает «рыбье мясо». Маленькая злокачественная шваннома состоит из удлиненных клеток, ядра которых вытянуты.

Симптомы шванномы

Клиническая картина развития рака выражена слабо, неспецифическая. Симптомы на ранних стадиях отсутствуют. Разрастается шваннома достаточно медленно. Правильная дифференциальная диагностика возможна только путем цитологического или морфологического изучения опухоли.

Вестибулярные шванномы — что это?

Вестибулярная шваннома (невринома слухового нерва) — наиболее распространенный вид рака невральных оболочек. Обычно расти вестибулярная шваннома начинает в области расположения слухового прохода. Шваннома, в отличие от других опухолей, отличается низким темпом роста. Симптоматика на начальных стадиях обычно отсутствует. Единственное проявление — это звоны или шум в ушной раковине. В процессе разрастания опухоли у пациента снижается качество слуха, что обычно выявляется случайно.

Когда шваннома достигает размера 3-4 см в диаметре, у человека начинаются проблемы с координацией. Они напрямую связаны с деформацией ствола головного мозга. Также могут проявиться признаки расстройства со стороны лицевого и тройничного нервов, хоть они и претерпевают изменения:

Растяжение
Истончение.
Разволокнение

Из-за этого слух полностью пропадает.

Лечение шванномы

Инновационные решения в TomoClinic

Лечение лучевой терапией

В TomoClinic лечение проводят с использованием современных методов, одним из которых является томотерапия. Используя современные технологии лучевой терапии в сочетании с другими методиками, можно добиться максимально эффективного результата лечения с минимальным поражением близлежащих органов и тканей, а также сохранить привычный образ жизни пациента. Шванома излечима, главное вовремя обратиться к специалистам.

Эффективная терапия в Украине

Инновационное лечение шванномы дает реальные шансы на практически полное выздоровление, даже если опухоль злокачественная. Шваннома, именуемая в медицине также как невринома — опухоль, которая может возникнуть в любом нерве. Это более характерно для нервов, которые располагаются в голове и шее, а также тех, которые непосредственно участвуют в сгибании ног и рук.

Лечение включает в себя химиотерапию, лучевую терапию и хирургию. Каждый случай индивидуален, поэтому консилиум специалистов назначает пациенту лечение согласно особенностям развития болезни в его организме. Если шваннома маленькая, то ее легче удалить, что понизит риски сильного повреждения нерва. Ряд пациентов, у которых шваннома доброкачественная, находятся в неудовлетворительном общем состоянии здоровья, и им операция не назначается. В этих случаях лучевая терапия помогает уменьшить размер опухоли и устранить негативную симптоматику. Доктора нашего центра постоянно контролируют состояние опухоли, чтобы убедиться, что она не претерпевает никакой недоброкачественной трансформации и не требует более интенсивной терапии.

На сегодняшний день в Украине используются инновационные методы диагностирования и терапии онкологических заболеваний разной сложности. В TomoClinic проводится успешное лечение различных видов онкологии. В своей работе мы используем только проверенные и действующие методики, которые дают хороший результат.

TomoClinic: мы поможем вам побороть рак.

Протоколы лечения

Для ознакомления с международными протоколами лечения от организаций ESMO и NCCN вы можете пройти по ссылке (зарегистрироваться, скачать PDF-файл) и узнать более детальную информацию о терапии шванномы:

Шваннома плечевого сплетения - лучевая диагностика

Телефон регистратуры поликлиники:

Телефон регистратуры лучевой диагностики:

Гамма-нож

Вестибулярная шваннома (невринома VIII нерва, акустическая невринома) представляет собой доброкачественное новообразование, возникающее из шванновских клеток вестибулярной порции VIII нерва.

Заболеваемость невриномами слухового нерва составляет примерно 1 случай на 100000 населения в год. Каждый год в Российской Федерации появляется 1500 новых случаев неврином слухового нерва. Среди первичных интракраниальных опухолей вестибулярные шванномы вестибулярные шванномы занимают 4-е место (после глиом, менингиом и аденом гипофиза), составляя до 6-10% всех верифицированных опухолей мозга и поражая преимущественно лиц работоспособного возраста (30-60 лет), на который приходится более 80% случаев. Вестибулярные шванномы составляют около 30% опухолей задней черепной ямки и до 90% новообразований мосто-мозжечкового угла. Несколько чаще встречаются у женщин, чем у мужчин, примерное соотношение 3:2.

Клиническая картина зависит от размеров опухоли. При небольших размерах симптоматики может не быть вовсе. По мере увеличения опухоли в размерах появляется симптоматика, зависящая от того, какие структуры сдавливает опухоль:

Поражения нервов.
Нарушение слуховой и вестибулярной функции.
Расстройства функции вкуса на передней 2/3 языка и слюноотделения (XIII нерв).
Расстройства функций каудальной группы нервов.
Расстройства функции мимической мускулатуры.
Глазодвигательные нарушения.
Симптомы раздражении/компрессии ствола головного мозга.
Различные виды нистагма.
Пирамидная симптоматика.
Мозжечковая симптоматика.
Гипертензионно-дислокационный синдром.

Диагностика

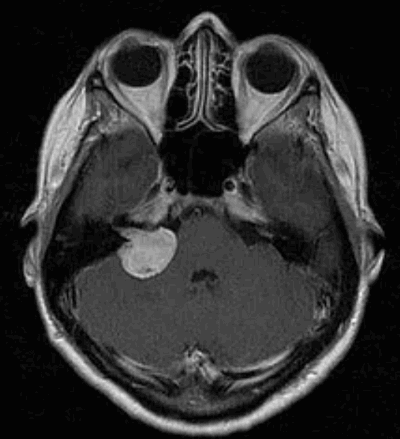

Наиболее информативным методом выявления вестибулярных шванном является МРТ головного мозга с контрастным усилением в режиме Т1 и Т2. Это исследование позволяет определить размеры опухоли, наличие перитуморозного отека, наличие признаков окклюзионной гидроцефалии, которая может быть следствием сдавления опухолью IV желудочка. Кроме этого МРТ позволяет провести дифференциальную диагностику с другими опухолями схожей локализации (чаще с менингиомой задней грани пирамиды височной кости). Еще одним стандартом диагностики является КТ в костном режиме. Независимо от снижения слуха стандартом является проведение аппаратной аудиографии.

Классификация KOOS

I стадия: опухоль находится в пределах внутреннего слухового прохода, диаметр экстраканальной части составляет 1-10 мм.
II стадия: опухоль вызывает расширение канала внутреннего слухового прохода, и выходит в мостомозжечковый угол, ее диаметр составляет, 11-20 мм.
III стадия: опухоль распространяется до ствола головного мозга без его компрессии, диаметр составляет 21 - 30 мм.
IV стадия: опухоль вызывает компрессию ствола головного мозга, ее диаметр более 30 мм.

Классификация M. Samii

Т1 – интрамеатальная опухоль.
Т2 – интра-экстрамеатальная опухоль.
Т3а – опухоль заполняет мостомозжечковую цистерну.
Т3b – опухоль распространяется до ствола головного мозга.
Т4а – опухоль вызывает компрессию ствола.
Т4b – опухоль грубо деформирует ствол мозга и IV желудочек.

Тактика лечения

В зависимости от размеров опухоли, клинической симптоматики, возраста больного, тяжести его состояния, наличия сопутствующей патологии возможны 3 варианта тактики лечения:

динамическое наблюдение;
хирургическое лечение;
стереотаксическая радиохирургия.

Динамическое наблюдение

Учитывая, что вестибулярная шваннома является доброкачественной опухолью с невысокими темпами роста, при небольших ее размерах, отсутствии или минимальном неврологическом дефиците возможен выбор выжидательной тактики. Особенно такой подход оправдан у пожилых людей, или у пациентов с выраженной декомпенсированной соматической патологией. Однако, в большинстве случаев, учитывая риски, связанные с возможным ростом опухоли, более оправданным считается выбор активной тактики.

Хирургическое лечение

Наличие у пациента вестибулярной шванномы является показанием к хирургическому лечению. Большие и гигантские размеры опухоли (более 3,5 см.) являются абсолютным показанием к хирургическому лечению. При меньших размерах возможно проведение радиохирургического лечения.
Для удаления вестибулярных шванном в настоящее время используются три основных доступа: транслабиринтный, ретросигмовидный (наиболее часто используемый) и доступ через среднюю черепную ямку. Каждый из них обладает своими преимуществами и своими же недостатками. В последние годы в связи с развитием микрохирургической техники результаты хирургического лечения пациентов значительно улучшились. Летальность после удаления вестибулярных шванном колеблется в пределах (0-3%), рецидивы опухоли наблюдаются в 5-10%.
В настоящее время превалирующим фактором результативности хирургического лечения считается качество жизни пациента, поэтому интраоперационная тактика в большей степени должна быть нацелена на достижение именно этой цели. Такие послеоперационные осложнения как паралич лицевого нерва (до 25%), нарушения глотания, глазодвигательные нарушения, несут существенную угрозу инвалидизации, поэтому проведение таких операций диктуют высокие требования к профессиональной подготовке оперирующего нейрохирурга. Из послеоперационных осложнений также следует отметить ликворею у 2-20% пациентов, которая иногда может потребовать проведение повторной операции для закрытия ликворного свища; кровоизлияние в ложе операции (1-2%); отек мозжечка и ствола мозга; гемипарез; менингит (1,2%); раневую инфекцию (1,2%); парез VI черепного нерва (1-2%) и парезы других, ниже расположенных черепных нервов; подкожную гематому (3%).

Стереотаксическая радиохирургия

Целью радиохирургического метода является контроль роста опухоли. Стабилизация процесса и даже уменьшение размеров наблюдается в 85-94% случаев, что соответствует мировым данным. Другим критерием эффективности лучевой терапии является высокий (до 98%) показатель отсутствия операции после проведения облучения. Важным также является сохранение функции улиткового и других черепных нервов в случаях, когда это возможно, а также улучшение неврологического статуса пациента. Эффективность применения Гамма-ножа при лечении больных с вестибулярными шванномами создало реальную альтернативу хирургическому лечению при опухолях, размеры которых не превышают 3,5 см, при этом метод радиохирургии лишен недостатков хирургического метода лечения.
После облучения опухоли гамма-ножом возможно как уменьшение ее размеров, так и временное их увеличение. Третьим возможным вариантом развития событий может быть продолженный рост опухоли, однако, это происходит нечасто (от 0 до 7% в течение 10 лет).

Версия для слабовидящих Карта сайта

МРТ плечевого сплетения

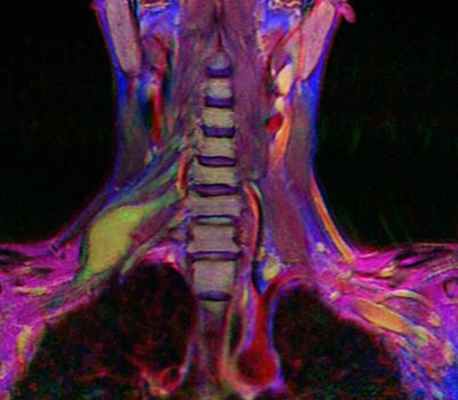

МРТ мягких тканей шеи. Корональная Т2-взвешенная МРТ. Невринома плечевого сплетения справа. Цветовая обработка изображения.

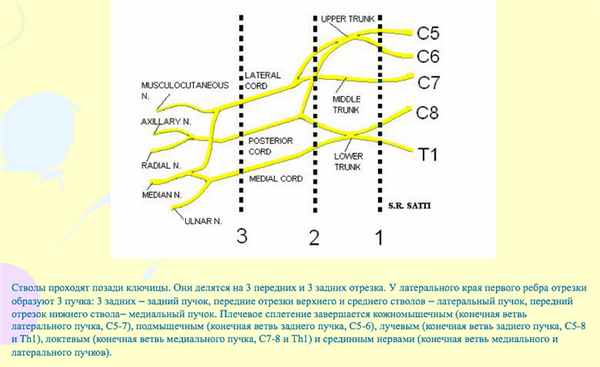

Плечевой сплетение состоит из тесно переплетающихся нервных стволов, отходящих от вентральных корешков нервов шейного отдела (С5-С7) и грудного отдела (Т1) спинного мозга. 3 первичных ствола неоднократно делятся и взаимно соединяются. Плечевое сплетение, в конечном итоге, переходит в нервы верхних конечностей, обеспечивая чувствительную и двигательную иннервацию. Расположено плечевой сплетение в области ключицы.

При МРТ в СПб нам встречаются в в наших клиниках травматические его повреждения и заболевания. Травматические повреждения могут быть преганглионические (повреждение корешка) и постганглионические (повреждение ствола). Преганглионические, такие как псевдоменингоцеле, имеют хороший прогноз и лечатся обычно консервативно. Постганглионические повреждения требуют хирургического лечения. Псевдоменингоцеле хорошо видно при МРТ шейного отдела позвоночника.

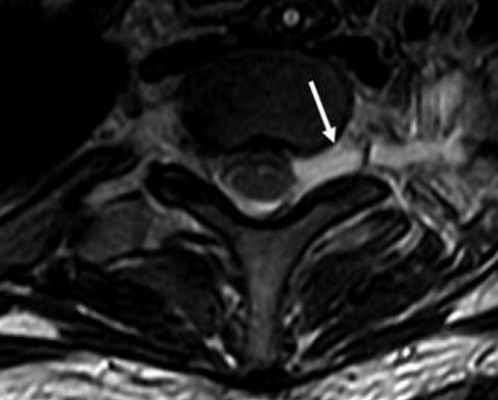

МРТ шейного отдела позвоночника. Аксиальная Т2-взвешенная МРТ. Псевдоменингоцеле.

Повреждения дистальнее корешка видны при МРТ мягких тканей шеи. Повреждение ствола видно как его разрыв и гиперинтенсивность на Т2-взвешенных МРТ.

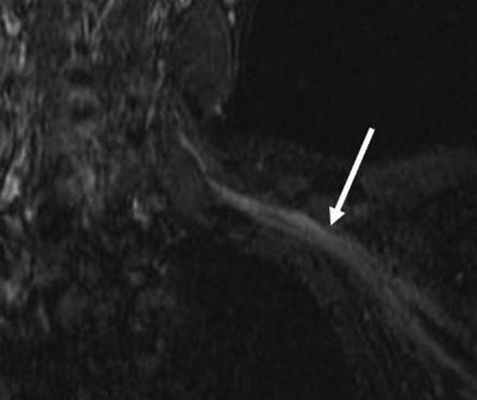

МРТ мягких тканей шеи. Т2-взвешенная корональная томограмма. Повреждение ствола плечевого сплетения.

Из нетравматических патологий плечевого сплетения встречаются:

неврит
опухоли
лучевой фиброз
нейроваскулярная компрессия мышечными или костными структурами

Невриты в остром периоде при МРТ наблюдаются редко, так как они длятся 1-2 недели. Из опухолей в этой области могут быть шванномы, метастазы (рак легкого, рак молочной железы) и лимфомы.

МРТ мягких тканей шеи. Корональная Т2-взвешенная МРТ. Рак Панкоста.

МРТ мягких тканей. Т1-взвешенная корональная МРТ. Лимфома плечевого сплетения.

Ультразвуковое исследование периферической нервной системы

Эталон новых стандартов! Беспрецедентная четкость, разрешение, сверхбыстрая обработка данных, а также исчерпывающий набор современных ультразвуковых технологий для решения самых сложных задач диагностики.

Ультразвуковое исследование периферической нервной системы впервые начало применяться для диагностики заболеваний нервных стволов в конце 90-х годов прошлого столетия [1]. С началом использования этого метода стали понятными его неоспоримые преимущества по сравнению с другими способами диагностики. Электрофизиологические методы, такие как электромиография и нейромиография, традиционно признаются "золотым стандартом" для выявления патологии периферической нервной системы. Однако необходимо отметить, что информация, полученная в ходе перечисленных выше обследований, не дает представления о состоянии окружающих тканей, не указывает на характер и причину повреждения нервного ствола и не всегда точно отражает локализацию изменений [2, 3]. В то же время именно эти сведения помогают определить тактику консервативного или оперативного лечения.

Внедрение ультразвуковой сонографии в клиническую практику позволило с успехом восполнить пробелы в диагностике заболеваний периферических нервов. В настоящей статье представлен опыт ультразвукового исследования периферических нервов верхней и нижней конечностей, накопленный в нашей клинике.

Ультразвуковая анатомия периферических нервов в норме

Для ультразвуковых исследований используются датчики с частотой 7-17 МГц, но в некоторых случаях необходимо применение трансдьюсеров с более низкой частотой - 3-5 МГц. В процессе сканирования оценивают анатомическую целость нервного ствола, его структуру, четкость контуров нерва и состояние окружающих тканей. Все перечисленные пункты выше нужно обязательно отражать в протоколе исследования. В случае выявления патологических изменений в структуре нерва указывают вид повреждения (полное или частичное), зону и степень компрессии нервного ствола (отмечают уменьшение диаметра нерва и причину сдавления). При обнаружении объемного образования описывают его размеры и структуру, контуры, взаимоотношение с окружающими мягкими тканями, наличие или отсутствие кровотока.

Ультразвуковое исследование периферических нервов целесообразно начинать с поперечной проекции в точке, где нервный ствол легче всего идентифицировать, смещаясь затем в проксимальном и дистальном направлениях, оценивая структуру нерва на протяжении 3.

Изображение нерва имеет ряд характерных признаков. В поперечной проекции он выглядит как овальное или округлое образование с четким гиперэхогенным контуром и внутренней гетерогенной упорядоченной структурой ("соль - перец", "медовые соты") [4, 6, 7]. В продольной проекции нерв лоцируется в виде линейной структуры с четким эхогенным контуром, в составе которой правильно чередуются гипо- и гиперэхогенные полосы - "электрический кабель" [7]. Толщина периферических нервов вариабельна и составляет от 1 мм для пальцевых нервов до 8 мм для седалищного нерва.

Залогом успешного проведения ультразвукового обследования служит хорошее знание анатомии исследуемой области.

Основными нервными стволами, доступными ультразвуковому исследованию на верхней конечности, являются лучевой, срединный и локтевой нервы.

Лучевой нерв представляет собой самую большую ветвь задней порции плечевого сплетения. Визуализацию нерва осуществляют на задней и латеральной поверхностях плеча, где он сопровождает плечевую артерию. В средней трети плеча лучевой нерв огибает плечевую кость и непосредственно прилегает к ней в спиральном канале (рис. 1).

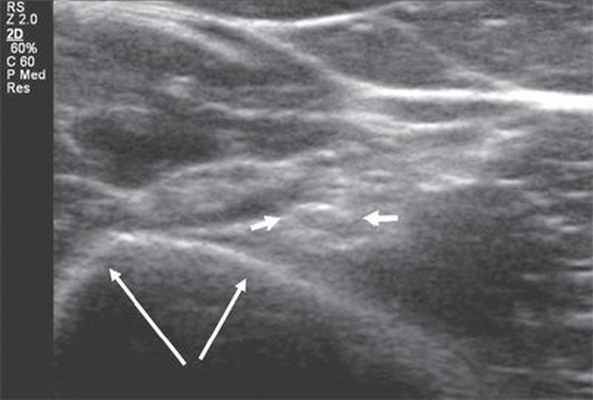

Рис. 1. Поперечная сонограмма лучевого нерва (короткие стрелки) на уровне спирального канала плечевой кости (длинные стрелки - контур плечевой кости).

Именно со спирального канала целесообразнее всего начинать процесс сканирования лучевого нерва. Как правило, для этого используются датчики с частотой 9-17 МГц, и исследование проводится преимущественно в поперечной проекции. Далее, тотчас кпереди от латерального надмыщелка плеча, n. radialis делится на чувствительную (или поверхностную) и двигательную (глубокую) ветви и задний межкостный нерв (рис. 2).

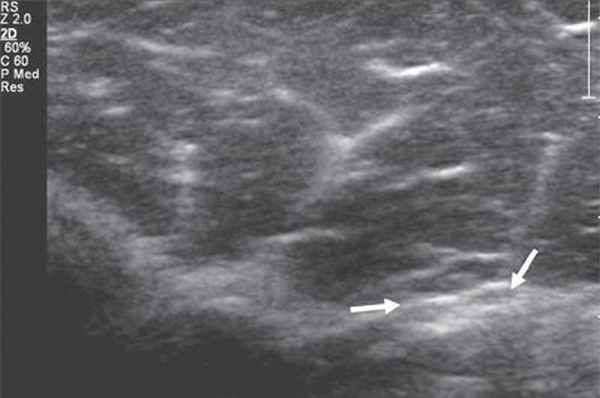

Рис. 2. Поперечная сонограмма на уровне дистального отдела плеча. Деление лучевого нерва на поверхностную и глубокую ветви (стрелки).

Поверхностная ветвь проходит по медиальному краю плечелучевой мышцы и сопровождается лучевой артерией и веной. В этом месте нерв наиболее доступен ультразвуковому исследованию, но только при условии использования датчиков высокой частоты (свыше 15 МГц), так как диаметр этой ветви очень мал.

Глубокая ветвь лучевого нерва проходит непосредственно в супинаторе, здесь нерв также доступен визуализации из-за разницы сонографической структуры между ним и окружающей его мышцей.

В дистальном отделе на разгибательной поверхности предплечья n. radialis (его поверхностная ветвь) заканчивается делением на 5 дорсальных пальцевых нервов. Ультразвуковое исследование пальцевых нервов можно осуществить только с использованием датчиков высокой частоты, но даже в этом случае получить отчетливое сонографическое изображение этих структур удается нечасто.

Срединный нерв формируется из латерального и медиального пучков плечевого сплетения. На плече n. medianus располагается в медиальной бороздке двуглавой мышцы кпереди от плечевой артерии. Срединный нерв является самым крупным нервом верхней конечности, поэтому его визуализация не представляет сложностей, однако легче всего можно получить ультразвуковое изображение нерва в области карпального канала, где он расположен поверхностно, а также на уровне локтевого сустава. В последнем случае в качестве маркера целесообразно использовать сосудистый пучок. В области локтевого сустава срединный нерв располагается медиальнее по отношению к более глубоко расположенным плечевой артерии и вене (рис. 3).

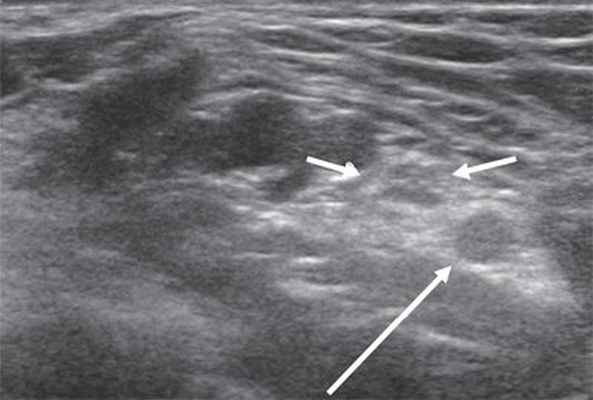

Рис. 3. Срединный нерв на уровне локтевого сустава в поперечной проекции (короткие стрелки). Рядом визуализируется плечевая артерия (длинная стрелка).

В проксимальном отделе предплечья нерв обычно проходит между двумя головками круглого пронатора. В области лучезапястного сустава срединный нерв располагается под сухожилием длинной ладонной мышцы и между сухожилиями сгибателей, проходя под удерживателем сгибателей на кисть через так называемый карпальный канал. Общие ладонные пальцевые нервы (их насчитывают три) образуются путем разветвления основного ствола срединного нерва на уровне дистального конца удерживателя сгибателей.

Локтевой нерв является главной ветвью медиального пучка плечевого сплетения. На плече n. ulnaris ветвей не дает. В области локтевого сустава нерв проходит через кубитальный канал, сформированный медиальным надмыщелком плеча и локтевым отростком. Здесь локтевой нерв прилегает непосредственно к кости и сверху покрыт только фасцией и кожей. При ультразвуковом исследовании области локтевого сустава следует обратить внимание на то, чтобы рука пациента располагалась свободно и не была согнутой. Это важно, поскольку при сгибании локтевого сустава до 90 диаметр нерва уменьшается за счет его растяжения.

На предплечье n. ulnaris обычно располагается между двумя головками локтевого сгибателя запястья, а в дистальном отделе предплечья нерв лежит между сухожилием локтевого сгибателя запястья медиально и латерально от локтевой артерии и вены. На кисть локтевой нерв попадает через канал локтевого нерва, называемый каналом Гийона. При прохождении через канал локтевой нерв сопровождается одноименными артерией и веной. В дистальном отделе канала Гийона нерв делится на глубокую моторную ветвь и поверхностную чувствительную, и именно поверхностную ветвь продолжает сопровождать локтевая артерия, что позволяет легче ориентироваться при ультразвуковом исследовании.

На нижней конечности при ультразвуковом сканировании можно без труда идентифицировать седалищный нерв и его ветви. В зарубежной литературе описывается также сонографическое исследование бедренного нерва. Необходимо отметить, что визуализация этого периферического нерва затруднена и лучшим акустическим окном является паховая область, где нерв сопровождает бедренные артерию и вену.

Седалищный нерв - самый большой из периферических нервов в организме человека. Фактически он состоит из двух крупных стволов: кнаружи находится общий малоберцовый нерв, медиально - большеберцовый нерв. Седалищный нерв выходит из полости малого таза через большое седалищное отверстие под грушевидной мышцей.

Уже в ягодичной области нерв доступен визуализации, необходимо только правильно определиться с частотой используемого датчика: при достаточной мышечной массе целесообразно применять датчики с частотой 2-5 МГц, если мышечная масса в ягодичной области не выражена, можно использовать датчики с большей частотой - 5-9 МГц. В области ягодичной складки седалищный нерв располагается близко к широкой фасции бедра, смещается латерально и далее лежит под длинной головкой двуглавой мышцы бедра, располагаясь между ней и большой приводящей мышцей (рис. 4).

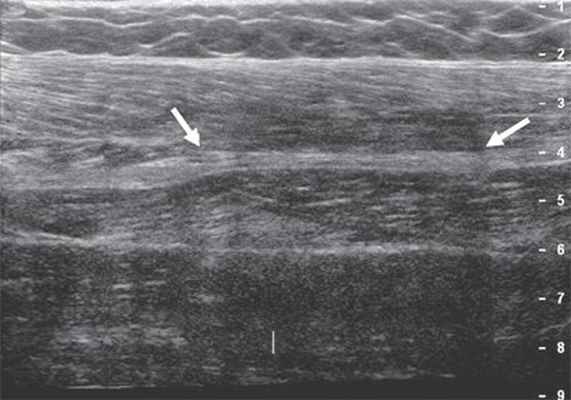

Рис. 4. Седалищный нерв (продольная проекция, панорамное сканирование) в средней трети бедра (стрелки).

В дистальных отделах бедра, чаще в верхнем углу подколенной ямки, нерв делится на две ветви: более толстую медиальную - большеберцовый нерв и более тонкую латеральную - общий малоберцовый нерв. Именно с этой области лучше всего начинать ультразвуковое исследование седалищного нерва и его ветвей.

Общий малоберцовый нерв, отделившись от основного ствола, спускается латерально под двуглавой мышцей бедра к головке бедренной кости. В области головки малоберцовой кости нерв располагается поверхностно, прикрыт только фасцией и кожей, здесь он также хорошо доступен визуализации (рис. 5).

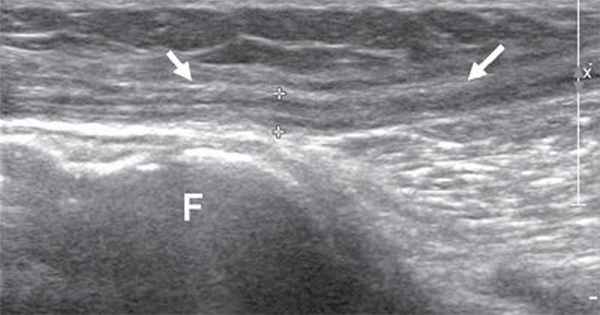

Рис. 5. Продольная сонограмма общего малоберцового нерва (стрелки) на уровне головки малоберцовой кости (F).

Далее общий малоберцовый нерв проникает в толщу проксимального отдела длинной малоберцовой мышцы и делится на две свои конечные ветви - поверхностный малоберцовый нерв и глубокий малоберцовый нерв. Визуализация конечных ветвей общего малоберцового нерва затруднена из-за их малого диаметра и отсутствия анатомических маркеров при их прохождении в толще мышц голени. Поверхностный малоберцовый нерв делится на конечные ветви (тыльные ветви стопы) на латеральной поверхности нижней трети голени. Глубокий малоберцовый нерв переходит на переднюю поверхность голени и здесь, располагаясь латерально, сопровождает передние малоберцовые сосуды. На тыл стопы нерв попадает под нижним удерживателем разгибателей и под сухожилием длинного разгибателя I пальца. Здесь он делится на концевые ветви. Для визуализации общего малоберцового нерва и его ветвей удобнее использовать датчики с частотой 9-17 МГц.

Большеберцовый нерв по своему направлению является продолжением седалищного нерва. В подколенной ямке нерв располагается над подколенными веной и артерией и несколько кнаружи от них (рис. 6).

Рис. 6. Сонограммы большеберцового нерва в подколенной ямке (стрелки). Визуализируется подколенный сосудистый пучок - вена (V) и артерия (A).
