Дуплексным сканированием называется комплексный диагностический метод, объединяющий УЗИ и исследование сосудов (доплерографию).

Разновидностью является транскраниальное дуплексное сканирование, во время которого исследуется кровоток в сосудах внутри черепа.

Ультразвуковое дуплексное сканирование

Ультразвуковое дуплексное сканирование наиболее часто применяется для оценки состояния сосудов шеи и других частей тела и органов. Этот метод исследования относится к категории неинвазивных.

Что такое ультразвуковое дуплексное сканирование УЗДС?

Допплерография и дуплексное сканирование: первое является составляющей данного сканирования.

Ультразвуковое дуплексное допплеровское сканирование является современным методом диагностики. Он имеет две составляющие: доплерография и ультразвуковое исследование. Первое помогает обнаружить препятствия для кровотока, а второе - оценить состояния сосудов.

Когда назначают УЗДС?

УЗДС позволяет достоверно оценить такие показатели, как:

  • интенсивность и скорость сосудистого кровотока;
  • толщина сосудистой стенки;
  • наличие в просвете сосудов тромбов или бляшек;
  • структура сосуда, его ширина, длина, степень извитости.

Дуплексное сканирование делают для выявления следующих патологий:

  • окклюзия сонных артерий;
  • атеросклероз нижних конечностей;
  • тромбозы и тромбоэмболии любой локализации;
  • артериальные аневризмы;
  • заболевания аорты;
  • варикозная болезнь;
  • болезнь Рейно;
  • нарушения кровообращения в головном мозге.

Нужна ли подготовка к процедуре?


Ультразвуковое дуплексное сканирование не требует особой подготовки, исключение составляет лишь УЗДС сосудов живота (брюшного отдела аорты).

  • голод в течение 8 часов перед процедурой;
  • трехдневную диету с исключением сырых овощей, мяса, молока и черного хлеба, кроме того, пациенту назначаются препарат для ликвидации газообразования.

Методика проведения ультразвукового дуплексного сканирования

В основе метода лежат физические свойства ультразвука. При исследовании сосудов ультразвук меняет частоту при изменении скорости движения крови в сосуде. Это регистрируется на мониторе и формирует представление о состоянии сосудов и скорости кровотока.

Как делается дуплексное сканирование:

В ходе процедуры доктор наносит проводящий гель на исследуемый участок тела, затем обследует его, водя по коже датчиком. Полученные результаты сравниваются с показателями нормы.

Дуплексное сканирование вен нижних конечностей

По ходу исследования врач проводит пробы для того, чтобы определить состояние клапанов и проходимость сосуда.

Для исследования данных сосудов (как и при УЗИ сосудов головы и шеи) используют три режима сканирования:

  • B-режим (двухмерный). Помогает оценить диаметр вены, эластичность стенок, характер ее просвета, наличие клапанов.
  • Режим спектральной допплерографии помогает оценить состояние кровотока по фазам.
  • Цветовой режим способствует оценке характеристик просвета сосуда, позволяет выявить патологические завихрения и потоки.

Дуплексное сканирование брахиоцефальных артерий

Дуплексное исследование БЦА показано больным, имеющим следующие симптомы:

  • головокружение, головная боль, шум в голове;
  • повышенное давление;
  • ухудшение остроты зрения;
  • снижение памяти;
  • ощущение мурашек и онемение рук.

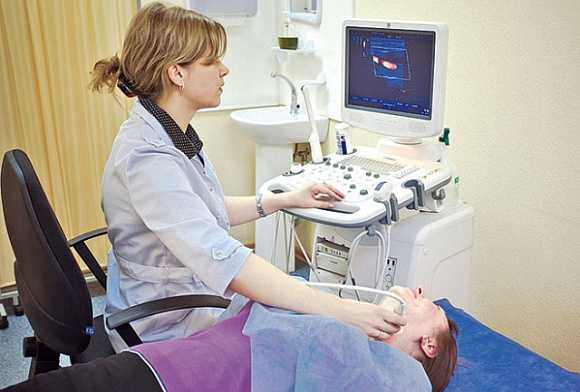

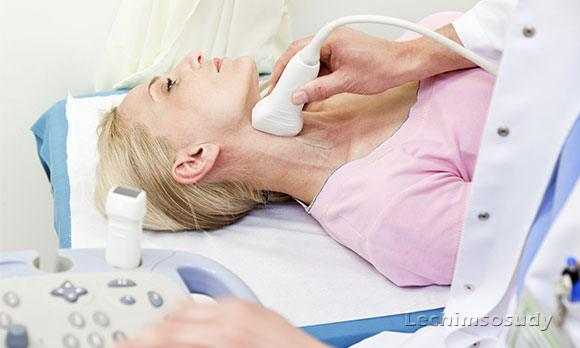

Пациент ложится на спину на кушетку около аппарата, под шею ему врач кладет валик. Голову следует повернуть в сторону от аппарата. Врач смазывает поверхность кожи гелем, облегчающим прохождение УЗ-сигнала.

Никаких дискомфортных ощущениий во время исследования не возникает. Процедура длится 20-30 минут.

Дуплексное сканирование сосудов головы и шеи


Метод позволяет:

  • оценить скорость сосудистого кровотока в артериях и венах шеи и головы;
  • определить наличие атеросклеротических образований и степень их влияния на кровоснабжение головного мозга;
  • оценить риск развития сосудистых осложнений (ишемических атак, инсультов);
  • выявить сосудистые аневризмы и артериальные сужения;
  • оценить гемодинамику головного мозга;
  • оценить резервные возможности кровообращения головного мозга;
  • выявить нарушения венозного оттока.

Процедура дуплексного сканирования сосудов головы и шеи довольно проста и занимает не более 30 минут.

Расшифровка результатов

Если комплексное УЗИ проведено правильно, то врач получит полную информацию о состоянии вен и артерий пациента, в частности о:

  • проходимости;
  • анатомическом строении;
  • скорости кровотока;
  • наличии стеноза или любых образований, сужающих просвет сосуда.

Дуплексное сканирование - это сбор данных, которые доктор сопоставляет с нормальными значениями.

Норма дуплексного сканирования

  • общая сонная - 4,2-6,9 мм;
  • внутренняя сонная - 3-6,3 мм;
  • наружная сонная - 3-6,0 мм;
  • позвоночная - 2-4 мм.

При проведении дуплексного сканирования с цветным картированием здоровые сосуды окрашиваются в один тон, серых участков нет. Любые отклонения от нормальных значений означают потенциальное нарушение сосудистых функций.

Чем УЗДС отличается от других видов УЗИ?

  • Это более глубокое исследование, в отличие от УЗДГ.
  • Появляется возможность увидеть анатомическую структуру сосудов и определить скорость кровотока. Метод дуплексного сканирования позволяет выявить не только нарушения, но и определить причину (тромбы, бляшки, послеоперационные стыки, стенозы, аномалии развития и т.д.).
  • По сравнению с УЗДГ, данная процедура более дорогостоящая.

Чем отличается дуплексное сканирование от триплексного?

Дуплексное и триплексное сканирование: разница

Триплексное сканирование - то же, что и дуплексное, но к нему добавляется цветное изображение, то есть выполняется более точная диагностика проходимости сосудов, степени стеноза. Одновременно решаются три задачи (триплекс):

  • исследование анатомии сосудов;
  • оценка кровотока;
  • оценка проходимости сосудов в цветовом режиме.


Наши медицинские центры

  • Взрослое отделение
  • Диагностика
  • Консультации
  • Центр лечения боли
  • Центр здоровья сердца
  • Центр здоровья женщины
  • Центр эндокринологии
  • Детское отделение
  • Массаж
  • Нефрология
  • Оториноларингология
  • Офтальмология
  • Эндокринология

Запись по ОМС на МРТ и КТ

Включить версию для слабовидящих?

Настоящим я даю своё согласие ООО «Диагностический центр «Энерго» (далее - Общество) (ИНН: 7810812758, юридический адрес - 196084, город Санкт-Петербург, ул. Киевская, д. 5 к. 4, помещ. 20-н), далее - «Оператор», и третьим лицам, осуществляющим обработку моих персональных данных по поручению Оператора, на обработку указанных сведений обо мне, в целях содействия в трудоустройстве.

Я соглашаюсь на сбор, запись, систематизацию, накопление, хранение, уточнение (обновление, изменение), извлечение, использование, передачу (предоставление, доступ), блокирование, удаление, уничтожение моих персональных данных, а также на осуществление любых других действий, предусмотренных действующим законодательством Российской Федерации, совершаемых с использованием средств автоматизации или без использования таких средств.

Настоящее согласие дано мною лично и добровольно. Настоящее согласие действует до момента его отзыва при отсутствии у Оператора других законных оснований для обработки персональных данных и может быть отозвано мной в любой момент в письменной форме путем направления уведомления Оператору по адресу, указанному выше.

Мы используем cookie-файлы, IP-адреса и данные об устройствах для аналитики, чтобы Ваше посещение сайта было удобным и персонализированным. Вы можете отключить cookie-файлы в настройках вашего браузера. Продолжая пользоваться нашим сайтом, Вы даете согласие на обработку перечисленных данных и принимаете условия Политики обработки и обеспечения безопасности ПДн.

В чем разница между УЗДГ и дуплексным сканированием?


Технологии ультразвукового исследования систем организма шагнули далеко вперед, и в распоряжении современной медицины имеется множество разных методик. Нередко для УЗДГ дуплексное сканирование является дополняющей процедурой, что вызывает закономерный вопрос о том, чем они различаются.

УЗДС и УЗДГ: в чем разница, чем допплер отличается от УЗИ?

УЗДГ и УЗДС - это разные по сложности процедуры, для которых применяется специальное оборудование. Однако их объединяет использование ультразвука, который безопасен в любом возрасте и состоянии пациента, а также неинвазивность, делающая каждый метод безболезненным и универсальным. По целевому назначению УЗДГ и УЗДС не различаются, поскольку направлены на исследование сосудов.

Ультразвуковая допплерография (УЗДГ)

В допплерографии ультразвук реагирует на движущиеся эритроциты в крови, посылая сигналы на монитор и давая представление о скорости и характере кровотока. УЗДГ главным образом дает представление о проходимости вен и возможность выявлять их повреждения и причины, которые спровоцировали сосудистые изменения. В результате процедуры УЗДГ получается одномерное изображение.

Преимущества УЗДГ

Главным преимуществом УЗДГ является доступность метода, поскольку сканирование в допплеровском режиме обходится значительно дешевле. Также УЗДГ позволяет выявить стенозы и их степень, атеросклеротические бляшки и тромбы.

Ультразвуковое дуплексное сканирование (УЗДС)

В отличие от УЗДГ, УЗДГ сосудов включает в себя не только допплерографию, но и В-режим, при котором визуализируются вены и артерии, а также состояние расположенных рядом тканей. УЗДС более информативно, чем УЗДГ, поскольку при его проведении можно увидеть повреждения сосудов и ближайших тканей, а не предполагать их наличие. По результатам УЗДС получают двухмерное цветное изображение сосудов в разрезе.

Преимущества УЗДС

Главным преимуществом УЗДС является его высокая информативность, позволяющая получать информацию не только о проходимости, но и о состоянии любых сосудов. Это дает возможность диагностировать широкий спектр сосудистых заболеваний, включая пристеночные тромботические образования, аневризмы и воспалительные изменения стенок.

Различия между УЗДГ и УЗДС

Основное, чем отличается УЗДГ от УЗДС, - это информативность. По результатам УЗДС можно получить более подробные сведения о состоянии любых сосудов, в то время как УЗДГ исследует только проходимость поверхностных сосудов.

Как проводятся оба исследования?

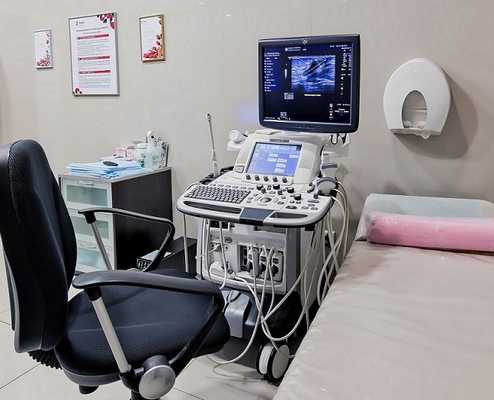

Эти два исследования проводятся в специально оборудованных кабинетах ультразвуковой диагностики. Обе процедуры проводятся при лежачем положении пациента, в ряде случаев может возникнуть необходимость в функциональных пробах. Особой подготовки для дуплексного сканирования или ультразвуковой допплерографии не требуется, однако стоит воздержаться от препаратов и напитков, которые могут изменить тонус сосудов. Выбирая, УЗДГ или дуплексное сканирование, стоит знать, в чем разница в процессе проведения этих процедур.

Длительность процедуры зависит от того, какой орган исследуется. Например, шея требует 15-20 минут, в то время как для УЗДГ головного мозга потребуется около 30 минут. Особенность проведения УЗДГ состоит в том, что данная процедура требует высокой компетенции врача-сонолога: он прикладывает датчик допплера к стандартным для данного исследования участкам тела, чтобы проверить, выполняют ли сосуды их функций. Датчик движется в соответствии с ходом кровотока.

То, чем отличается дуплексное сканирование от УЗДГ сосудов, выводит данный вид исследования на иной уровень: в процессе хорошо видны сосуды, а это значит, что сонолог двигает датчик по хорошо видимой траектории, а не вслепую. Это позволяет сделать исследование более детальным и информативным. Длительность процедуры составляет не более получаса.

Когда назначают УЗДГ?

УЗДГ обычно назначают как метод первичного обследования, так как допплерография обходится дешевле дуплексного сканирования. Данный метод позволяет исключить или подтвердить сосудистые патологии: ушибы и травмы головы и позвоночника, шейный остеохондроз, венозные заболевания, аневризму и т. д.

УЗДС могут назначить как для первичного, так и для повторного исследования сосудов. Чаще всего УЗДС назначается для проверки нижних или верхних конечностей, что лучше, чем УЗДГ, позволяет рассмотреть вены и артерии в проблемных зонах. Поэтому на вопрос, что лучше, УЗДГ или дуплексное сканирование сосудов, ответ однозначный: второе более информативно. Однако не всегда в нем возникает острая необходимость, поэтому УЗДГ продолжает оставаться востребованной.

Стандартизованное транскраниальное дуплексное сканирование (ТКДС). Лекция для врачей

Лекция для врачей "Стандартизованное транскраниальное дуплексное сканирование (ТКДС)". Лекцию для врачей проводит д.м.н., профессор Куликов В. П.

Демонстрация транскраниального ультразвукового исследования (ТКДС), стандартизованного в соответствии с требованиями IAC 2019/2020. Включает методику регистрации кровотока в интракраниальных артериях (ВСА, СМА, ПМА, ЗМА, ПКоА, ЗКоА, ПА ОА). Демонстрация проведения функциональных проб на оценку цереброваскулярной функции (функционирование коммуникантных артерий, путей и эффективности коллатеральной компенсации МК, ауторегуляции МК, цереброваскулярной реактивности).

Дополнительный материал

Книга "Основы ультразвукового исследования сосудов"

Книга

Руководство «Основы ультразвукового исследования сосудов» предназначено для тех, кто хотел бы получить по возможности краткую, но достаточно полную и главное практически полезную информацию по ультразвуковой диагностике сосудистой патологии. Автор, профессор Куликов Владимир Павлович, известен специалистам по первой в России книге, посвященной дуплексному сканированию сосудов, и руководству для врачей по ультразвуковой диагностике сосудистых заболеваний.
В Руководстве представлены важнейшие сведения о технике исследования, ультразвуковых критериях нормы и патологии кровеносных сосудов, основанные на международных согласительных документах и практическом опыте работы автора. Особое внимание уделено стандартизации техники, объема и терминологии описания ультразвукового исследования сосудов.
Книга предназначена для врачей ультразвуковой и функциональной диагностики, сосудистых хирургов, неврологов и кардиологов, а так же для студентов и врачей, обучающихся по программам ультразвукового исследования сосудов.

Книга-плакат "УЗИ сосудов. нормы и критерии патологии" - В. П. Куликов


Доступно и наглядно критерии норм и патологий

Экстракардиальные сосуды

АСБ в сонной артерии

Комплексные критерии для классификации стеноза внутренней сонной артерии

Стеноз в истоке ПА

Интракардиальные сосуды

Артерии нижних конечностей

Вены нижних конечностей

Аорта и висцеральные ветви

Книга "Алгоритм неинвазивной диагностики при ишемии нижних конечностей. Методические рекомендации" - Шумилина М. В.


Методическое руководство содержит комплекс кратких и четко сформулированных предложений по неинвазивной диагностике артериальной патологии нижних конечностей. Представленная методика комплексного ультразвукового обследования, основанная на использовании диагностических преимуществ ультразвуковой допплерографии и дуплексного сканирования с цветовым картированием кровотока, разрабатывалась на базе отделения хирургического лечения артериальной патологии НМИЦССХ им. А.Н. Бакулева в течение 30 лет. Все ультразвуковые принципы диагностики сопоставлялись с клиническими проявлениями ишемии нижних конечностей, ангиографической визуализацией, операционными данными и результатами послеоперационных наблюдений.

Рекомендуется для внедрения и использования в практике всех медицинских учреждений, занимающихся сосудистой патологией, а также для обучения специалистов ультразвуковой/функциональной диагностики и сердечно-сосудистых хирургов.

Книга "Алгоритм ультразвукового обследования брахиоцефальных сосудов. Методические рекомендации"


В методических рекомендациях изложена концепция комплексного ультразвукового обследования мозгового кровообращения, представлен алгоритм обследования брахиоцефальных артерий и вен. Рассматриваются критерии гемодинамической значимости поражений и требования к их исследованию.

Издание предназначено для специалистов ультразвуковой (лучевой), функциональной диагностики, а также врачей других специальностей, занимающихся проблемами лечения сосудистых заболеваний.

Дуплексное сканирование сосудов: что это, когда назначают, что показывает результат?


Сердечно-сосудистые заболевания рано или поздно могут обернуться значительным ухудшением состояния здоровья и даже летальным исходом. Поэтому проверку сосудов шеи и других частей тела с целью профилактики или по назначению врача рекомендуется проходить периодически. Одна из самых распространенных процедур ультразвукового исследования - дуплексное сканирование сосудов.

Дуплексное и триплексное сканирование сосудов

Дуплексное и триплексное сканирование сосудов проводится в клиниках и медицинских центрах - как частных, так и государственных. Поэтому в крупных городах доступны оба вида обследования. Однако чаще всего назначается дуплекс-исследование как самый доступный метод в любом населенном пункте.

Что такое дуплексное сканирование сосудов?

Главная особенность дуплексного сканирования сосудов заключается в применении двух методов УЗИ: стандартного и допплерографии. Стандартное УЗИ позволяет определить эхоструктуру и размеры сосудов, а допплерография дает сведения о кровотоке. Таким образом, ультразвуковое дуплексное сканирование сосудов - это многофункциональный вид диагностики, который помогает выявить весь спектр существующих проблем с сосудами. При цветовом дуплексном сканировании патологии сосудов просматриваются во всех подробностях, вплоть до предполагаемого химического состава инородных тел.

Показания к назначению исследования

В большинстве случаев дуплексное сканирование сосудов назначается при появлении симптомов, которые человек, далекий от медицины, может и не принять за признаки возможных проблем с сосудами. Это постоянные головные боли, головокружения и частые обмороки, нарушение координации. Прямыми показаниями являются отеки конечностей, наличие трофических язв и сосудистых звездочек.


Нужна ли подготовка к дуплексному сканированию сосудов, зависит от того, какие структуры будут исследоваться. При дуплексном сканировании магистральных и лимфатических, сосудов головного мозга и нижних конечностей особой подготовки не требует. Достаточно отказаться от сигарет, алкоголя, кофеинсодержащих напитков и лекарств. Это необходимо для того, чтобы ничего не влияло на кровоток. Однако при дуплекс-сканировании аорты, в частности ее брюшного отдела, и подвздошной артерии, а также венозной системы необходимо три дня до обследования придерживаться диеты, а вечером перед процедурой очистить кишечник, в противном случае газы будут мешать качественному отображению.

Как проходит процедура сканирования?

Вне зависимости от того, какой сосуд подвергается исследованию, дуплексное сканирование сосудов проходит примерно по одному плану: пациент ложится таким образом, чтобы исследуемая область была доступна сонологу. Врач водит сканером поверх интересующих его сосудов и считывает показания с монитора.

Отличия дуплексного и триплексного сканирования

Дуплексное и триплексное сканирование сосудов не являются взаимозаменяемыми. При дуплекс-сканировании можно посмотреть в двухмерной плоскости просвет и стенку сосуда. В то время как триплексное сканирование подразумевает использование трех режимов, включая серошкальный, а также цветную и спектральную допплерографию.

Расшифровку результатов дуплексного сканирования сосудов проводит лечащий врач: кардиолог, невролог, флеболог и т.д. Он соотносит результаты исследования с дополнительными методами диагностики и делает окончательный вывод. Если клиническая картина неясна, может быть назначено более глубокое исследование. Однако некоторые особенности сосудистой системы организма человека видны и сонологу, который проводит исследование.

Что можно увидеть при дуплексном сканировании сосудов?


В ходе исследования видны очертания вен и артерий, скорость движения кровяных частиц внутри них. С помощью цветового дуплексного сканирования сосудов можно выявить не только атеросклеротические бляшки, но и их структуру. Видны при исследовании и тромбы, закрывшиеся просветы сосудов.

Экстракраниальное исследование

Экстракраниальное дуплексное сканирование сосудов брахиоцефальной зоны проводится как самостоятельно, так и в сочетании с УЗИ головного мозга. При исследовании в области БЦА легко обнаружить атеросклеротические поражения артерий и вен головы и шеи, тромбозы, аномалии строения и деформации. Технологии дуплексного сканирования сосудов позволяют увидеть нарушенный кровоток, атеросклеторические бляшки и тромбы. Основной причиной недостаточного кровоснабжения мозга является плохая проходимость брахиоцефальных сосудов в области шеи, а это впоследствии может сказаться на состоянии транскраниальных сосудов.

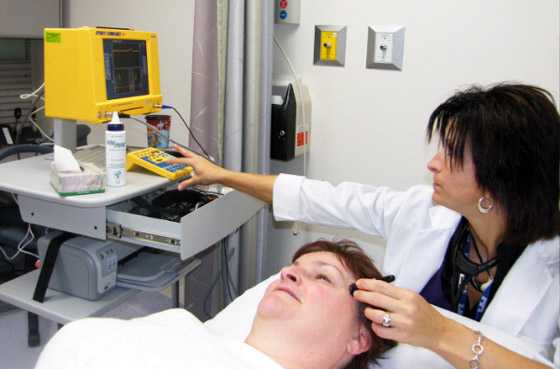

Транскраниальное исследование

При транскраниальном дуплексном сканировании сосудов, которое сочетается с дуплексным сканированием брахиоцефальных сосудов, будут показаны сосуды головного мозга, расположенные вне черепной коробки и внутри нее, а также эхоструктура мозговой ткани. Данное исследование позволяет выявить инсульты, новообразования, аневризмы и другие патологические состояния головного и спинного мозга в области шеи.

Безопасность метода

Дуплексное сканирование сосудов - совершенно безвредная процедура, что связано с неинвазивностью. Серошкальное и цветовое дуплексное сканирование одинаково безболезненны. Методы ультразвукового дуплексного сканирования сосудов основаны на использовании ультразвуковых волн, которые не влияют на здоровье человека.

Стандарт УЗИ экстракраниальных брахиоцефальных сосудов (БЦС). Лекция для врачей

Лекция для врачей "Стандарт УЗИ экстракраниальных брахиоцефальных сосудов (БЦС)". Лекцию для врачей проводит д.м.н., профессор Куликов В. П.

Демонстрация ультразвукового исследования (УЗИ, Дуплекс, Цветовое дуплексное сканирование - ЦДС) экстракраниальных брахиоцефальных сосудов (БЦС), стандартизованного в соответствии с требованиями IAC 2019/2020. Включает УЗИ в В-режиме, ЦДК и импульсноволновой допплерографии брахиоцефального ствола, общей,
внутренней и наружной сонных артерий (ОСА, ВСА, НСА), позвоночной артерии (ПА), подключичной артерии (ПКА), внутренней яремной и позвоночных вен (ВЯВ, ПВ).

Дополнительный материал

Книга "Комплексная ультразвуковая диагностика патологии периферических сосудов" - Шумилина М. В.

Книга

В руководстве изложены принципы и методология комплексной ультразвуковой диагностики патологии экстра- и интракраниальных сосудов, сосудов верхних и нижних конечностей. Рассматриваются критерии гемодинамической значимости поражения брахиоцефальных сосудов и требования к их исследованию. Большое внимание уделено проблемам венозного давления, функциональной флебогипертензии.

Издание предназначено для специалистов по ультразвуковой (лучевой) и функциональной диагностике, а также врачей других специальностей, аспирантов, ординаторов, студентов медицинских вузов, интересующихся проблемами ангиологии.
