Кроме 12 стандартных отведений существуют еще дополнительные отведения, которые имеют определенные преимущества при диагностике отдельных видов патологии или определенных участков сердца.

Отведения по Небу

Довольно широко в клинической практике используют двухполюсные грудные отведения по Небу (D, A, I). Электроды при этом размещают в трех точках.

• Первый - во втором межреберье у правого края грудины. Электрод от правой руки.

• Второй - в точке, находящейся на уровне верхушки сердца по задней подмышечной линии. Электрод от левой руки.

• Третий - на месте верхушечного толчка. Электрод с левой ноги.

При регистрации ЭКГ с первого и второго электродов получают отведение D (dorsalis), оно принципиально соответствует первому стандартному отведению, а также отведению V7. При положении переключателя отведений в положение 2 регистрация происходит от электродов первого и третьего. При этом записывается отведение A (anterior), соответствующее второму стандартному, а еще ближе по форме к отведению V4. При использовании электродов второго и третьего (переключатель отведений ставится на цифру 3) регистрируется отведение I (inferioir), соответствующее третьему стандартному, а также отведению V3.

Ортогональные отведения

Ортогональные отведения отражают проекции потенциалов сердца на три взаимно перпендикулярные плоскости: фронтальную, горизонтальную и сагиттальную. Регистрируют три ортогональных отведения: X - поперечное, Y - вертикальное, Z - переднезаднее.

Наибольшее распространение получила система корригированных ортогональных отведений Франка. Для получения этих отведений используют семь электродов. Пять из них помещают в четвертом межреберье, шестой - на задней поверхности шеи или на лбу. Седьмой - на левой голени.

В системе Франка электроды расположены на неодинаковом расстоянии от сердца, что вызывает изменения величины регистрируемых потенциалов. Для корригирования этих изменений используют систему сопротивлений.

Отведение Лиана

Используют при необходимости четкого выявления зубца P. Один из электродов помещают на рукоятке грудины, присоединив к нему провод с правой руки - отрицательный. Второй электрод располагают в пятом межреберье у правого края грудины, соединив его с проводом от левой руки - положительный. Переключатель отведений - в позицию 1.

Отведения по Масону-Ликару

Модификация стандартных 12 отведений предложена Масоном в 1966 году. Широко используется на Западе при проведении проб с физической нагрузкой и холтеровском мониторировании. Для предотвращения наводок, возникающих при изменении положения тела, электроды от конечностей «стягиваются» на туловище: электроды от рук расположены в соответствующих подключичных ямках, электрод с левой ноги размещается в левой подвздошной области, чаще всего на ости подвздошной кости.

По заявлению авторов, электрокардиограмма полностью соответствует записанной с помощью стандартных отведений, однако впоследствии выявился ряд отличий.

Данный текст является ознакомительным фрагментом.

Продолжение на ЛитРес

Дополнительные программы

Дополнительные программы Дополнительные программы рассчитаны на лечение таких нарушений и расстройств, которые не затрагиваются основными программами. Суть их заключается в первую очередь в массаже дополнительных точек.Каждую дополнительную программу можно

18. Вспомогательные инструменты для оттеснения и отведения органов

18. Вспомогательные инструменты для оттеснения и отведения органов Эти инструменты предназначены для защиты и оттеснения внутренних органов (тонкой и толстой кишки, желудка) при хирургических манипуляциях в брюшной или грудной полости, а также при наложении швов на рану

Дополнительные упражнения

Дополнительные упражнения Упражнения для животаПоложение лежа на спине, ноги согнуты в коленях, руки вдоль тела. В этом положении медленно поднимаемся и садимся.Перекруты:а) то же, что и упр. 9, но попеременно пятка одной ноги ложится на пальцы другой. Скручивание бедер

Дополнительные исследования

Дополнительные исследования В подавляющем большинстве случаев вышеописанных исследований бывает достаточно для диагностики и лечения. Если вашему ребенку потребуется провести дополнительные исследования, врач разъяснит Вам их необходимость и расскажет, как

Дополнительные позиции

Дополнительные позиции Позиция перваяОдна рука находится на лбу, другая - на затылке.Эту позицию еще называют «космическим штепселем», потому что она помогает «перезарядить» свою энергию или энергию человека, которого вы исцеляете.Позиция втораяОдна рука находится на

Дополнительные лекарства

Дополнительные лекарства Меркурию требуются другие препараты, дополняющие Силицея. Постоянное беспокойство является ключом к некоторым из них: Арсеникум альбум, Йодум, Аргентум

ДОПОЛНИТЕЛЬНЫЕ БУТЫЛОЧКИ

ДОПОЛНИТЕЛЬНЫЕ БУТЫЛОЧКИ Мой месячный малыш выглядит неудовлетворенным после кормления. Должна ли я давать ему бутылочку?В этом нет необходимости. Хотя дополнительные бутылочки в возрасте одного месяца уже не столь часто могут вызвать неприятности с сосками, однако в

ДОПОЛНИТЕЛЬНЫЕ КАЛОРИИ, ДОПОЛНИТЕЛЬНЫЕ ПИТАТЕЛЬНЫЕ ВЕЩЕСТВА

ДОПОЛНИТЕЛЬНЫЕ КАЛОРИИ, ДОПОЛНИТЕЛЬНЫЕ ПИТАТЕЛЬНЫЕ ВЕЩЕСТВА Основная идея — кормящая мать должна съедать дополнительно продуктов, содержащих примерно 500 питательных калорий в день, чтобы обеспечить энергию, необходимую на выработку молока для ее ребенка. На самом деле

Дополнительные упражнения Эти упражнения позволят вам достигнуть более значительных результатов для растяжения позвоночника и тренировки поддерживающих его мышц. Включите их и в свою ежедневную оздоровительную программу. Выполнение упражнений не займет у вас много

Дополнительные рекомендации

Дополнительные рекомендации Главный совет Поля Брэгга, объединяющий все рекомендации, звучит очень коротко: ведите активный образ жизни!Постарайтесь:• добираться от работы до дома пешком, в хорошем темпе;• не пользоваться лифтом;• подниматься по лестницам, не держась

Дополнительные асаны

Дополнительные асаны Если у вас достаточно времени, вы можете использовать дополнительные, очень важные для развития ребенка асаны.Вставляйте их в занятие в соответствии с последовательностью и принципом «поза - контрпоза». В йоге насчитывается более 400 000 поз и еще

Дополнительные средства

Дополнительные средства Чайный гриб — симбиоз бактерий уксуснокислого брожения и дрожжевых грибков. Продуктом его жизнедеятельности является напиток, полезный для человека. Обладает бактерицидными свойствами: его рекомендуют при воспалении дыхательных путей, дёсен.

Дополнительные средства Кроме лекарственных средств и фитосборов, помогающих при определенном заболевании, можно использовать и средства, укрепляющие иммунитет и помогающие организму бороться с возбудителями болезней. Здесь будут полезны и травы, и ароматические

Дополнительные средства При лечении дисфункциональных расстройств (ПМС, климактерического синдрома, дисфункции яичников) кроме лекарственных препаратов, прописанных врачом, и рецептов народной медицины (о применении которых также не лишне будет посоветоваться с

Дополнительные бонусы

Дополнительные бонусы Отказ от жирной пищи и выбор полезных блюд на основе продуктов растительного происхождения приносит нам и парочку приятных дополнительных преимуществ.Стройная талия. Вегетарианцы, как правило, чаще могут похвастаться стройной талией, чем люди,

Отведения ЭКГ - что это такое


Электрокардиография - инструментальный метод диагностики, позволяющий исследовать электрические поля, возникающие при сердечных сокращениях. Преимуществом метода считается его относительная дешевизна и ценность полученных данных во время проведения процедуры. С ее помощью удается определить частоту сердечных сокращений, нарушения в работе миокарда и сердечной проводимости, оценить физическое состояние сердечной мышцы.

Во время проведения ЭКГ используется такое понятие, как электрокардиографические отведения (разница потенциалов в электрокардиографии). Во время диагностики болезней сердца применяют отведения ЭКГ в области рук, ног и грудины.

Показания к проведению электрокардиографии

Использование ЭКГ показано в следующих случаях:

  • при плановых обследованиях, профилактических осмотрах;
  • для оценки состояния сердечной мышцы у пациентов перед предстоящим хирургическим вмешательством;
  • во время обследования пациентов с такими болезнями, как сахарный диабет, патологии легких, щитовидной железы, заболеваниях эндокринной системы;
  • для диагностики артериальной гипертензии;
  • во время постановки диагноза при ишемии сердца, мерцательной аритмии, для выяснения, какая стенка органа поражена;
  • для выявления пороков сердца у новорожденных и взрослых пациентов;
  • при обнаружении нарушения сердечного ритма и проводимости сердечных импульсов;
  • с целью контроля состояния сердечной мышцы во время проведения медицинского лечения.

Важно! Норма или отклонения полученных данных определяется исключительно специалистом, обладающим необходимыми знаниями в данной области.

Электрический потенциал в ЭКГ

Многие пациенты интересуются, почему при исследовании сердечной мышцы электроды прибора располагают не только на грудь, но и в области конечностей? Чтобы понять это, следует выяснить некоторые особенности функционирования органа. Сердце во время сокращений синтезирует определенные электрические сигналы, создавая некое электрическое поле, распространяющееся по всему организму, включая правые и левые конечности. Данные волны расходятся по телу концентрическими окружностями. При измерении потенциала на их любом участке, электрокардиограф покажет равные значения потенциала. Одинаковый электрический потенциал в любой точке называют в медицинской практике эквипотенциальными. Вышеописанные измерения проводят в области кистей рук и ног.

ЭКГ


Во время проведения электрокардиографии используются специальные датчики, фиксирующиеся на груди и конечностях больного

Другой такой окружностью является грудная клетка человека. Данные электрокардиографии часто записывают с поверхности сердечной мышцы (при открытом хирургическом вмешательстве в области сердца), от других отделов проводящей системы органа, например, от пучка Гиса и других. То есть запись кривой линии ЭКГ выполняется с помощью регистрации показателей электрических сигналов грудной клетки и конечностей. При этом врачи получают кардиограмму, записанную во всех отведениях, так как электрические потенциалы сердечной мышцы как бы отводятся от определенных частей тела.

Виды отведений

Наиболее часто применяют 12 отведений ЭКГ. Сюда относят:

  • три стандартные отведения;
  • три усиленные;
  • шесть отведений от груди.

ЭКГ в 12-ти отведениях имеет диагностическую ценность, используется во время проведения электрокардиографии с целью оценки состояния сердца и выявления его различных заболеваний.

Отведения стандартного типа

Каждая из конкретных точек электрического поля обладает собственным потенциалом. Электрокардиография позволяет зафиксировать разность потенциалов в нескольких измеряемых точках.

Стандартные отведения регистрируются следующим образом:

  • 1 отведение - при этом положительный электрод фиксируют на левой руке, отрицательный на правой руке;
  • 2 отведение - датчик со значением плюс на левой ноге, отрицательный электрод на правой руке;
  • 3 отведение - на левой ноге прикрепляют положительный электрод, на левой руке - отрицательный.

Показатели первого, второго и третьего отведения отвечают за работу того или иного участка сердечной мышцы.

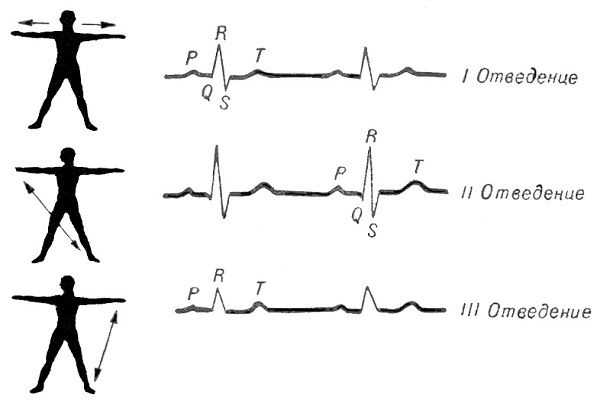

Стандартные отведения ЭКГ


Во время ЭКГ основным типом считаются стандартные отведения

Отведения усиленного характера

Данные фиксируются благодаря получению разницы между электрическим потенциалом одной из конечностей, в область которой прикрепляется положительный электрод, и средними показателями потенциалов других конечностей.

Такие отведений на схеме обозначаются сочетанием букв aVF, aVL и aVR.

Соединение электрического центра сердечной мышцы с областью прикрепления электрода определяет ось усиленных однополюсных отведений. Эта ось делится на две равные части. Одна из них положительная, направлена к активному электроду. Вторая - отрицательная, направлена в сторону электрода Гольдберга с отрицательным зарядом.

Отведения грудного отдела

Отведения электрокардиографии в области грудной клетки обозначаются буквой V, предложены Вильсоном. Во время проведения электрокардиографии применяют 6 грудных отведений. Для этого электрод размещают на той или иной точке грудной клетки. Грудные отведения ЭКГ схематически обозначаются сочетанием латинских букв и цифр.

Область прикрепления электродов:

  • область четвертого межреберного отдела справа от грудной клетки - V1;
  • область четвертого межреберного отдела слева от грудной клетки - V2;
  • область между V2 и V4 - V3;
  • средняя линия ключицы и пятое межреберное пространство - V4;
  • передняя подмышечная линия и область пятого межреберья - V5;
  • средняя часть подмышечной области и пространство шестого межреберья - V6.

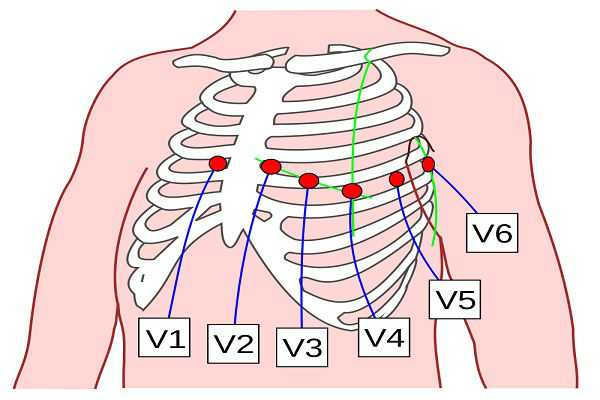

Грудные отведения ЭКГ


Грудные отведения располагаются в области грудины больного

Использование ЭКГ в 12 отведениях наиболее распространенный вариант. Электрокардиографические нарушения в каждом из них определяют общую электродвижущую силу сердца, то есть выступают следствием одновременного влияния на отведение изменяющегося электрического потенциала в стенках сердца, отделах желудочков, верхней части органа и в его основании.

Дополнительные отведения

Для получения более точных сведений о состоянии сердечной мышцы во время электрокардиографии используют дополнительные отведения по Нэбу. Для проведения этого вида диагностики применяют датчики, которые обычно используют для стандартных отведений.

Данные отведений по Нэбу помогают выявить патологические состояния, связанные с нарушениями миокарда заднего отдела органа, передней стенки и верхних отделов сердца.

Важно! Часто дополнительные отведения являются необходимыми для постановки диагноза при том или ином заболевании.

Как работает электрокардиограф

Электрокардиограф - это прибор, предназначенный для выявления различных патологий и заболеваний сердечной мышцы. Основан метод диагностики на получении разницы электрических потенциалов. При нормальной работе сердца эта разница выражена слабо или отсутствует.

Большинство стандартных аппаратов оснащены 12 кабелями отведений и 10 электродами. Во время проведения процедуры 6 электродов крепятся на грудной клетке больного, остальные 4 на нижних и верхних конечностях. Электрические импульсы проходят по электродам в отведения. При этом прибор фиксирует данные, записывая их в виде графика. Полученная кардиограмма используется для постановки диагноза.

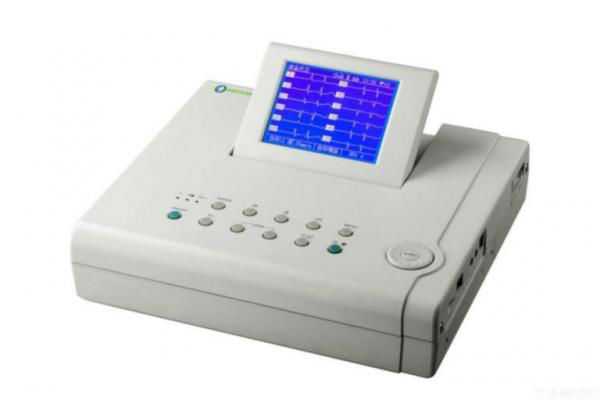

Электрокардиограф


Электрокардиограф - прибор, позволяющий зафиксировать электрические импульсы сердца на бумаге в виде графика

Расшифровка данных проводится врачом, с их помощью определяют следующие показатели:

  • частоту сердечных сокращений;
  • дефекты сердечной проводимости;
  • какая стенка сердца поражена;
  • регулярность сокращений;
  • обменные нарушения электролитного баланса органа;
  • нормальное или патологическое состояние миокарда;
  • физическую оценку состояния сердечной мышцы.

Электрокардиография позволяет выявить как серьезные патологии и пороки сердца, так и незначительные нарушения, не требующие серьезного лечения.

Чаще для диагностики используют стандартную схему проведения, но в медицинской практике могут применяться несколько видов электрокардиографии:

  • внутрипищеводная - при этом больному вводят активный электрод в пищевод. Данный вид исследования используется для дифференциальной диагностики наджелудочковых нарушений с желудочковыми;

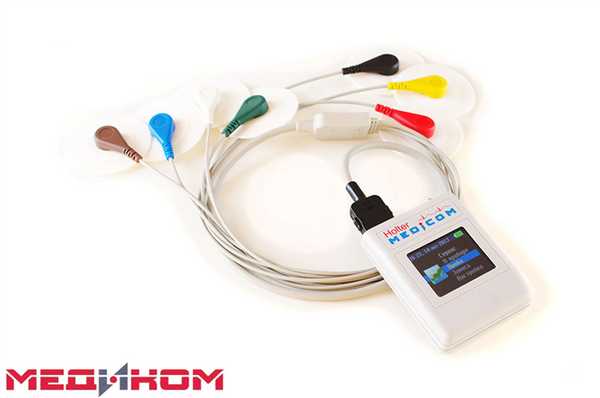

  • электрокардиография по Холтеру - процедуру повторяют на протяжении длительного времени, фиксируя и сравнивая полученные данные;
  • велоэргометрия - проведение процедуры во время физической нагрузки на организм (с помощью велотренажера);
  • электрокардиография с высоким разрешением и другие методы.

Каждый из видов лабораторного исследования назначается врачом в соответствии с особенностями течения заболеваний и показаниями у больного.

Нужна ли подготовка к ЭКГ

Специфической подготовки к проведению ЭКГ не требуется, но для того чтобы получить максимально правильные результаты исследования стоит учитывать несколько аспектов. За день до проведения диагностики специалисты рекомендуют:

  • хорошо выспаться;
  • постараться исключить чрезмерные эмоциональные переживания;
  • внутри-пищевую электрокардиографию проводят исключительно на голодный желудок;
  • за несколько часов до исследования рекомендуется сократить прием жидкости и пищи;
  • во время диагностики нужно снять одежду, расслабится, не нервничать.

Накануне перед процедурой следует отказаться от курения, употребления алкоголя.

ЭКГ


Во время процедуры ЭКГ больному рекомендуется расслабиться, ровно дышать

Не стоит заниматься спортом и тяжелой физической работой. Если необходим прием тех или иных препаратов, это обязательно оговаривается с лечащим врачом. Кроме этого, не рекомендуется посещать сауну, баню, выполнять другие процедуры, связанные с воздействием тепла на организм.

Важно! Особой подготовки перед проведением электрокардиографии не требуется, но соблюдение вышеперечисленных советов поможет получить наиболее точные данные любого из видов ЭКГ.

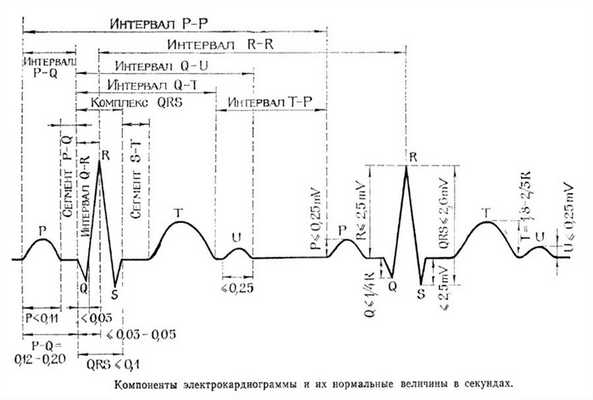

Как расшифровывается ЭКГ

Анализ кардиограммы расшифровывается исключительно специалистом. Показатели включают зубцы P, Q, R, S, T и сегменты ST и PQ. В свою очередь, зубцы, направленные вверх, называют положительными, вниз - отрицательными.

Основные показатели ЭКГ:

  • источник возбуждения при нормальном состоянии сопровождается синусовым ритмом;
  • частота ритма - промежуток между R зубцами не более 10%;
  • нормальная частота сокращений сердца - 60-80 ударов/мин;
  • поворот электрической оси сердечной мышцы - от полугоризонтального до полувертикального;
  • R зубец сопровождается положительным характером;
  • T зубец - должен быть положительным;
  • участок PQ - от 0.02 до 0.09 сек;
  • участок ST - проходит по изолинии, в норме могут быть отклонения не более чем на 0.5 мм.

Электрокардиография - это часто используемый в медицинской практике метод, позволяющий за короткий отрывок времени получить подробную информацию о состоянии сердца и некоторых других органов. Данные, полученные во время диагностики, применяются для выявления многих заболеваний, помогают своевременно начать лечение, предотвратить серьезные осложнения.

Дополнительные отведения

Отведения по Небу

Ортогональные отведения

Отведение Лиана

Отведения по Масону-Ликару

Как делать ЭКГ по Небу

Для получения точных результатов по состоянию и работе сердца в электрокардиографии частенько практикуется использование дополнительных отведений. Как правило, эта дополнительная мера позволяет своевременно диагностировать развитие инфаркта миокарда и других патологий. Симптомы данной проблемы при обычной диагностике по стандартным параметрам не всегда бывают замечены, что объясняется различной силой проявления изменений. Наиболее популярным является ЭКГ по Небу, менее используемыми являются ортогональное отведение и Арриги.

Человек, который специализируется в данном направлении точно знает, как связаны между собой оси отведений по Небу и вероятные возможности их диагностирования. Эти знания помогают не повторять стандартные методики.

Проведение ЭКГ по Нэбу

Для проведения диагностики по Нэбу необходимо в первую очередь правильно расположить электроды. Всего их три, окрашенных в разные цвета. Для улучшения контактных свойств между электродом и кожей пациента используется специальная паста немного густой консистенции, изготовленная из детского мыла и обычной воды. Во избежание пачканий простыни, которую подкладывают под тело обследуемого, нужно использовать клеенку.

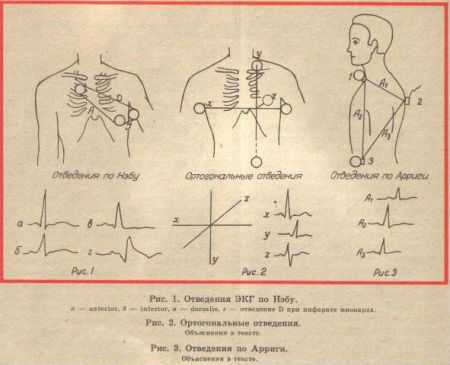

ЭКГ по Небу

Подключение происходит следующим образом:

  1. Первым крепят электрод, который является активным и имеет желтый цвет. При помощи специальной плоской пластинки-электрода его устанавливают под левой лопаткой в нижнем ее углу. Разрешается установка в позицию V7 - было замечено, что в таком положении результат получается более точным. К тому же, этот способ значительно облегчает диагностику лежачих больных.
  2. Следующим располагают электрод красного цвета, который, в отличие от желтого, является пассивным. Он крепится при помощи присоски в форме груши. Местоположение данного электрода - второе межреберье с правой стороны грудной клетки.
  3. Последний электрод окрашен в зеленый цвет и закрепляется на теле, как и красный, при помощи присоски. К сожалению, зачастую именно зеленый проводник закрепляют не там, где это нужно. Правильное его местоположение - на верхушке сердца. Правильное место можно определить ощупыванием - в нужном месте ощущаются верхушечные толчки. Зачастую местоположение определяют неправильно и устанавливают электрод в пятом межреберном пространстве, с левой стороны ключичной линии.

После подключения всех электродов можно определить треугольник, внутри которого оказывается сердце. Процедура ЭКГ происходит путем переключения тумблера для последовательного соединения различных осей:

  • первая ось формируется из красного и желтого электрода. Это отведение располагается параллельно задней стороне сердца. Эта стандартная позиция записывается буквой «D» и считается самым точным показателем для определения наличия сердечных патологий, а точнее - на инфаркт миокарда, связанный с левым желудочком;
  • вторая позиция обозначается буквой «А». Ось, которая образуется при втором переключении тумблера, располагается со стороны передней стенки органа. Данные, которые нужно снимать на этом этапе, не очень влияют на первоначально полученные значения;
  • третье переключение остается подобным осям V2 и V3, разница состоит только в том, какое расположение сердечного органа в грудной клетке. Результаты третьего переключения записываются буквой «I», но и они не слишком влияют на данные, полученные при первом переключении.

Итак, можно сделать следующий вывод - наиболее точные и важные в диагностике данные получают при первом переключении тумблера и образовании оси с буквой «D».

При ЭКГ замечены отличительные признаки, которые заключаются в линии S-T. Она может быть поднята и иметь горбообразную форму, что говорит непосредственно об инфаркте миокарда, или же опущена и подразумевать гипертрофию левого желудочка сердца. При анализировании результатов важно также обратить внимание на форму зубца - он бывает отрицательным симметричным и отрицательным несимметричным.

Другие дополнительные способы проведения ЭКГ

Различают несколько разновидностей дополнительных отведений, повышающих эффективность исследования: ЭКГ по Небу: ортогональные и методом Аррини.

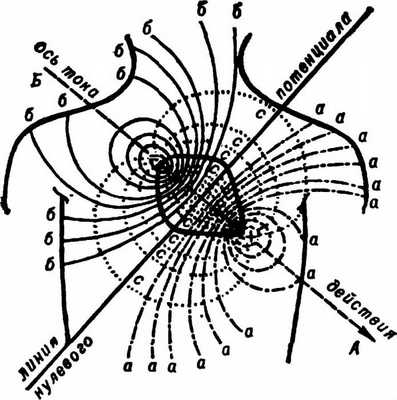

Оси сердца

Диагностирование методом ЭКГ может проводиться несколькими способами

Ортогональные отведения при ЭКГ

Ортогональные отведения измеряются исключительно в трех плоскостях. При этом они подразделяются еще на две разновидности - корригированные и некорригированные.

Измерение ортогональных отведений проводят по трем видам осей. При каждом измерении самыми точными и важными являются показатели, зафиксированные при первом переключении тумблера. Отличие заключается в разном местоположении электродов при формировании:

  • при первом способе красный электрод закрепляют с правой стороны аксиллярной линии, ориентируясь на верхушку сердца, а желтый - в соответствии со стандартным положением V5 с левой стороны. Таким образом, специалист получает показатели оси Х;
  • при втором методе положительный желтый электрод крепится на левую ногу, а красный - немного выше середины левой ключицы. По такой схеме формируется ось Y;
  • третья ось с обозначением Z измеряется при нахождении красного электрода прямо под углом левой лопатки, а желтого - в стандартном положении V3.

При таком расположении осей формируются три плоскости, которые находятся друг к другу перпендикулярно. Если отобразить эти плоскости схематически, они будут пересекаться в области сердца.

Стоит отметить, что специалисты не выделяют в данном методе проведении ЭКГ каких-либо больших преимуществ перед стандартной системой. Но таким образом, можно получить дополнительную информацию о сердце пациента. Метод ортогональных отведений чаще всего используют в спортивной медицине и при компьютерно-мониторном исследовании, когда преследуется цель получить как можно больше информации об органе при наименьших затратах времени на диагностику.

Метод Арриги

При составлении осей тремя электродами по методу Арриги схематически плоскости формируют своеобразный треугольник, а внутри фигуры должно находиться сердце, в самом центре.

Метод Арриги


Метод Арриги не менее эффективен по сравнению с ЭКГ по Небу

Электроды нужно распределить на теле по следующей схеме: желтый, который держится на пластине, должен находиться под углом лопатки с левой стороны, отрицательный красный, имеющий присоску в форме груши - над ключицей в левой области по серединке, а зеленый при помощи такой же груши располагается на левой голени. Чтобы снять данные, тумблер переключается трижды - первые данные записываются как А1, далее - А2 и А3.

Также учитывается форма зубца Q, который лучше всего фиксируется в первом и втором переключении.

Методом Арриги выявить присутствие инфаркта миокарда левого желудочка можно намного точнее, чем стандартным проведением электрокардиограммы.

Обратите внимание! При первичном проведении ЭКГ оставляют отметки на теле пациента, обводя круги вокруг следов от груши. Это надежный способ для фиксирования местонахождения датчиков, которое позже понадобится для повторного ЭКГ.

Применение различных способов ЭКГ повышает точность получаемых данных, а значит и эффективность проводимой диагностики, и шанс правильно поставить диагноз.

Дополнительные отведения ЭКГ. Двухполюсные грудные отведения по Небу


Как правило при регистрации ЭКГ используют 12 общепринятых отведений: 6 от­ведений от конечностей, из них 3 стандартных и 3 усиленных отведения и 6 отве­дений с поверхности грудной клетки.

Для регистрации отведений от конечностей электроды накладывают таким образом:

-Красный (К) — на правую руку (предплечье)

-Желтый (Ж) — на левую руку

-Зеленый (3) — на левую ногу (голень)

-Черный (Ч) — на правую ногу

Стандартные отведения от конечностей (отведения Эйнтховена) — двухпо­люсные:

— между правой рукой и левой рукой (К-Ж),

— между правой рукой и левой ногой (К-3),

— между левой рукой и левой ногой (Ж-3).

Данные электроды регистрируют разность потенциалов между 2 точками тела, расположенными во фронтальной плоскости.

Усиленные отведения от конечностей — однополюсные, их запись прово­дится с использованием тех же электродов, но по другой электрической схеме за­писи.

aVR — усиленное однополюсное отведение от правой руки, aVL — усиленное однополюсное отведение от левой руки, aVF — усиленное однополюсное отведение от левой ноги.

Именно эти электроды регистрируют разность потенциалов между активным электродом (правая рука, левые рука или нога) и индифферентным электродом, потен­циал которого близок к нулю, (для aVR в качестве индифферентного электрода объединяют электроды от левой руки и ноги, для других отведений аналогично объединяются электроды от двух оставшихся конечностей).

Отведения с поверхности грудной клетки — однополюсные. Для реги­страции их, используется либо один электрод, который при записи каждого грудного отведения устанавливается последовательно на разные точки, либо с помощью 6 электродов, сразу размещаемых на соответствующие точки. Эти 6 электродов имеют общепринятую цветовую маркировку (смотри таблицу снизу).
