Характеристика движения клапанов по ЭхоКГ. Норма ЭхоКГ (эхокардиоскопии)

Добавил пользователь Владимир З.
Обновлено: 14.12.2024

Одним из способов обследования и оценки сердца человека, его сократительной активности является эхокардиография сердца (ЭхоКГ), называемая еще УЗИ сердца. Данное определение включает 3 составляющих: «эхо» (отголосок), «кардио» (сердце), «графо» (изображать). Исходя из основной составляющей, можно сделать вывод, что проводят эхокардиографию кардиологи.

Именно она дает возможность получения наглядного изображения сердца и сосудов. Этот метод относится к ультразвуковому, т. е. изучение происходит путем применения звуковых волн высокой частоты, не слышимых человеческому уху. Сделать эхокардиографию − значит оценить в режиме настоящего времени:

Работу сердечной мышцы;
Состояние 4 камер и клапанов;
Размеры сердечных полостей и давление в них;
Толщину стенок сердца;
Скорость внутрисердечного кровотока (движение крови).

Данный метод позволяет выявить внутриполостные тромбы, пороки сердца (врожденные или приобретенные), зоны асинергии (нарушение способности осуществлять цикл определенных движений), клапанные изменения.

Применяется данный ультразвуковой метод как для оценки сердца в нормальном состоянии, так и если выявлены какие-либо сердечные заболевания. Эхокардиография также используется, если необходимо измерить давление легочной артерии.

Преимущества ЭхоКГ

Процедура ЭхоКГ в ходе выявления сердечно-сосудистых заболеваний, в том числе и пороков сердца, является ключевой по причине своих основных характеристик, к которым относят:

Современность;
Безопасность;
Безболезненность;
Высокую информативность.

Эхокардиография не оказывает никаких вредных воздействий на организм, не травматична, не несет облучений, болей, побочных эффектов. Процедура может занимать от нескольких до 45 минут - все зависит от симптомов и целей проведения.

Именно с помощью данного обследования оцениваются сокращения сердца, являющиеся его основной функцией. Осуществляется это с помощью получения количественных показателей, анализирующихся в последствие, и на основании которых врачами делается заключение. Специалисты могут распознать снижение данной функции даже на первоначальной стадии, после чего назначается требуемое лечение. Повторное эхо-обследование позволяет увидеть динамику протекания болезни, а также результат лечения

Показания к проведению

За помощью к врачам, которые в обязательном порядке назначают прохождение УЗИ сердца, следует обращаться в случаях появления таких симптомов:

Шумов в сердце, обнаруженных в ходе выслушивания, и нарушения ритма;
Болей в районе сердца и грудной клетки;
Признаков сердечной недостаточности (например, увеличение размеров печени, отечность ног);
Как хронической, так и острой (инфаркт миокарда) ишемии;
Быстрой утомляемости, одышки, нехватки воздуха, частого приобретения кожей белого оттенка, синюшности покровов кожи вокруг губ, ушных раковин, верхних и нижних конечностей.

Ультразвуковое исследование проводится после перенесенных травм грудной клетки, операций на сердце. Необходимо выделить группу пациентов, которым следует провести ЭхоКГ. Это те, кто жалуется на постоянные головные боли, превратившиеся в хронические. Объясняется необходимость такого исследования тем, что возможной причиной болей могли стать микроэмболы - частички тромбов, которые перемещаются из правого отдела сердца в левый по причине дефекта перегородки.

Для диагностирования пороков сердца, зачастую врожденных, а также при наличии протезированных клапанов также необходима эхокардиография. ЭхоКГ проходят пациенты с гипертонической болезнью, атеросклерозом, при назначении курса лечения антибиотиками в онкологии. Если у маленького ребенка наблюдается плохой набор веса, тоже могут назначать ЭхоКГ.

Скрытые сердечные отклонения поможет выявить эхокардиография у людей, активно занимающихся спортом, требующим различных нагрузок на сердце: тяжелой атлетикой, дайвингом, парашютным спортом, бегом на большие дистанции и т.д. Проведение диагностики поможет своевременно назначить лечение и провести профилактику тяжелых осложнений сердечных болезней.

Проведение эхокардиографии

Никакой особой сложности подготовка к эхокардиографии не вызывает. Необходимо раздеться до пояса и улечься на кушетку на левый бок. Подобная поза способствует сближению левой стороны грудной клетки и верхушки сердца. Это, в свою очередь, дает более качественную картинку сердца с четырехкамерной позиции.

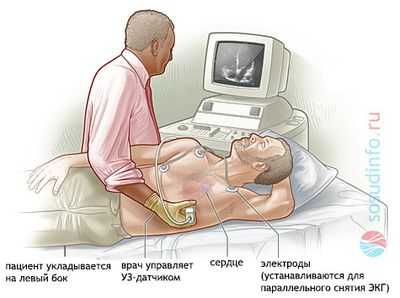

Далее гелем мажется район грудной клетки, куда крепятся датчики. Их различные позиции позволяют наглядно видеть все отделы сердца и осуществить измерения с фиксацией показателей работы и размеров. Датчики, подключаемые к эхокардиографу, не причиняют боли или дискомфорта. Ультразвуковые колебания от датчиков передаются в человеческое тело. Акустические волны двигаются в тканях и видоизменяются, а затем возвращаются к датчику. Здесь происходит их преобразование в электросигналы, которые и обрабатываются эхокардиографом. Изменение волн связано с переменами в состоянии внутренних органов. Именно в этом заключается отличие Эхо КГ от ЭКГ (электрокардиограммы), демонстрирующей графическую запись активности сердца, а не его строения.

Полученные результаты отображаются на экране в виде четкой картинки. Описанный метод обследования является наиболее распространенным и носит название «трансторакальная эхокардиография» (от лат. «thorax» - грудная клетка), обозначающий доступ к сердцу через поверхность тела пациента. Врач, исследующий сердце человека, при таком положении пациента сидит слева или справа от него, управляет настройками аппарата в зависимости от выводимого на дисплей изображения.

Если были выявлены хронические сердечные заболевания, то проводить ЭхоКГ рекомендуют хотя бы 1 раз за год.

При проведении УЗИ беременным на 11-13 неделе срока возможно определить основные показатели работы сердца плода, наличие камер и определение ритма.

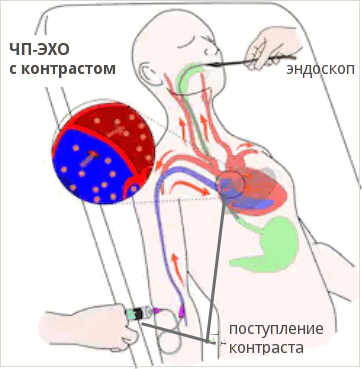

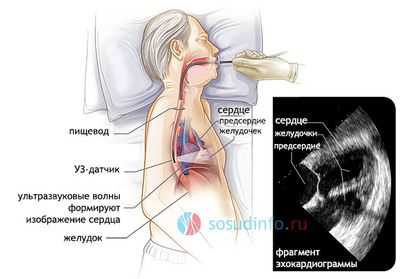

Чреспищеводная эхокардиография

Существуют случаи, при которых проведению трансторакальной ЭхоКГ препятствуют определенные факторы. Например, подкожно-жировая клетчатка, ребра, мышцы, легкие, а также протезированные клапаны, являющие собой акустические преграды на пути ультразвуковых волн. В подобных случаях применяется чреспищеводная эхокардиография, второе название которой − «трансэзофагеальная» (от лат. «oesophagus» - пишевод). Она, как и ЭхоКГ через грудную клетку, может быть трехмерной. При подобном исследовании датчик вводится через пищевод, который прилегает непосредственно к левому предсердию, что дает возможность лучше просматривать мелкие структуры сердца. Противопоказано подобное исследование при наличии заболеваний пищевода пациента (варикозное расширение вен пищевода, кровотечения, воспалительные процессы и т.д.).

В отличие от трансторакальной, обязательным подготовительным этапом к проведению чреспищеводной ЭхоКГ является голодание пациентом в течение 4-6 часов перед непосредственным проведением процедуры. Помещаемый в пищевод датчик обрабатывается ультразвуковым гелем и зачастую находится в зоне расположения не более 12 минут.

Стресс-ЭхоКГ

Для того чтобы изучить работу человеческого сердца с физической нагрузкой во время ЭхоКГ по показаниям осуществляют:

Подобную нагрузку определенными дозами;
С помощью фармакологических препаратов вызывают усиленную работу сердца.

При этом исследуют изменения, происходящие с сердечной мышцей во время нагрузочных тестов. Отсутствие ишемии зачастую обозначает малый процент риска различных сердечно-сосудистых осложнений.

Поскольку подобная процедура может иметь характеристики необъективной оценки, используют эхо-программы, которые одновременно демонстрируют изображения на мониторе, записанные во время различных стадий обследования. Эта наглядная демонстрация работы сердца в спокойном состоянии и при максимуме нагрузки позволяет сравнивать данные показатели. Подобный способ исследования - это стресс-эхокардиография, позволяющая обнаружить скрытые нарушения в работе сердца, незаметные в состоянии покоя. Обычно вся процедура занимает около 45 минут, уровень нагрузки при этом подбирается для каждого пациента отдельно в зависимости от возрастной категории и состояния здоровья. В качестве подготовки к проведению стресс-ЭхоКГ можно назвать следующие действия пациента:

Одежда должна быть свободной, не сковывающей движения;
За 3 часа до стресс-эхо следует прекратить любые физические нагрузки и потребление пищи в больших количествах;
За 2 часа до обследования рекомендуется выпить воды и немного перекусить.

Типы исследований

Кроме различия по способу проведения, эхокардиография бывает трех типов:

Одномерная в М-режиме.
Двухмерная.
Допплеровская.

При эхокардиографии в М-режиме (от англ. Motion) датчик подает волны вдоль одной выбранной оси. В результате на экран выводится картинка с изображением сердца, полученная как вид сверху в режиме реального времени. Изменяя направление ультразвука, можно проверять желудочки, аорту (сосуд, выходящий из левого желудочка и поставляющий насыщенную кислородом кровь ко всем органам человека) и предсердие. По причине безопасности проведения процедуры, исследование может применяться для оценки функционирования сердца как взрослого человека, так и новорожденного.

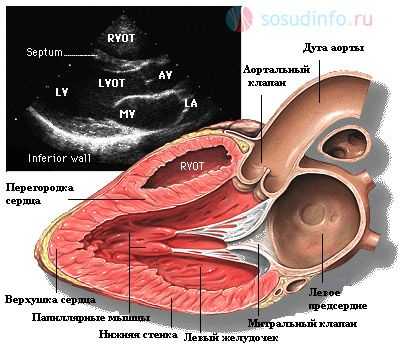

С помощью двухмерной ЭхоКГ врачами получается изображение в двух плоскостях. В ходе ее проведения ультразвуковая волна с частотой 30 раз за 1 сек. направляют по дуге в 90°, т.е. плоскость сканирования перпендикулярна четырехкамерной позиции. Меняя положение датчика, можно благодаря выводимой качественной картинке анализировать движение сердечных структур.

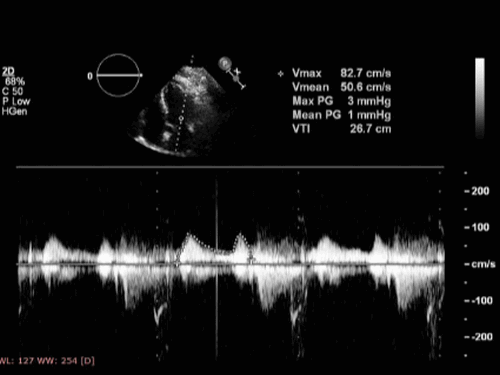

Проводимая же эхокардиография с допплеровским анализом позволяет определить скорость движения крови и турбулентность кровотока. Полученные данные могут нести информацию о пороках, наполнении левого желудочка. Основой допплеровских измерений является расчет изменения скорости движения объекта по отношению к изменению частоты отражаемого сигнала. При столкновении звука с движущимися эритроцитами частота меняется. Допплеровским сдвигом называют величину подобного изменения. Обычно этот сдвиг находится в рамках воспринимаемых человеком звуков и может воспроизводиться эхо-аппаратом в виде слышимого сигнала.

Видео репортаж из клиники, проводящей ЭхоКГ

Расшифровка ЭхоКГ

После проведения ультразвукового исследования с помощью эхокардиографа осуществляется расшифровка эхокардиограммы. Полностью и точно ее анализ может провести лишь кардиолог. Самостоятельное изучение полученных и продемонстрированных в заключении показателей может дать лишь примерное понимание общей картины. В зависимости от целей проведения, возраста и состояния пациента обследование может показать немного отличающиеся результаты.

В любом заключении после проведенной эхокардиографии встречается ряд обязательных показателей, цифры которых являются отображением строения и функций сердечных камер: указываются параметры левого и правого желудочка, межжелудочковой перегородки, предсердий, состояния клапанов сердца и перикарда (тонкой и плотной околосердечной сумки). Используя данные пособия «Нормы в медицине» (Москва, 2001 г.), можно вывести установленные нормы.

Параметры левого и правого желудочков

Основными показателями, определяющими нормальное состояние сердечной мышцы, являются данные о работе желудочков и перегородки между ними.

1. Параметры левого желудочка (ЛЖ) представлены 8 основными показателями:

масса миокарда ЛЖ (для мужчин норма составляет 135-182 г, для женщин - 95-141 г);
ИММЛЖ (индекс массы миокарда ЛЖ): 71-94 г/м2 для мужчин и 71-80 г/м2 для женщин;
КДО (объем ЛЖ в состоянии покоя): у мужчин 65-193 мл, у женщин 59-136 мл; КДР (размер ЛЖ в состоянии покоя) должен составлять 4,6-5,7 см и КСР (размер ЛЖ во время сокращения)− 3,1-4,3 см;
толщина стенки вне сокращений сердца при работе: 1,1 см. Если имеется нагрузка на сердце, то повышение показателя свидетельствует о гипертрофии, при которой толщина стенки желудочка увеличивается (параметр в 1,6 см и выше свидетельствует о значительной гипертрофии);
фракция выброса (ФВ) не должна быть меньше 55-60%. Фракцией выброса называют показатель, который указывает на объем выбрасываемой сердцем крови при каждом сокращении. Если показатель ФВ имеет меньшее значение, чем установленная норма, то это может свидетельствовать о сердечной недостаточности. Подобное явление является сигналом о неэффективном перекачивании крови с наличием застаивания;
ударный объем: 60-100 мл. Параметр определяет объем выбрасываемой крови за одно сокращение.

2. Нормальные показатели правого желудочка включают в себя толщину стенки в 5 мм, индекс размера от 0,75 до 1,25 см/м2 и размер желудочка в состоянии покоя от 0,75 до 1,1 см.

Нормы УЗИ для клапанов и перикарда

Расшифровка полученных результатов после исследования клапанов сердца считается более простой. Отклонение от норм может свидетельствовать о двух имеющихся процессах: стенозе либо недостаточности. Первое заключение говорит об уменьшении диаметра отверстия клапана, вследствие чего затрудняется прокачивание крови. Недостаточность же является противоположным процессом: створки клапана, препятствующие обратному движению крови, по каким-либо причинам не справляются с возложенными функциями. В таком случае кровь, направляемая в соседнюю камеру, имеет возврат, что, в свою очередь, делает работу сердца менее эффективной.

К распространенной патологии перикарда относят такой воспалительный процесс, как перикардит. При подобном отклонении возможно скопление жидкости или образование мест соединения (спайки) сердца с околосердечной сумкой. Норма жидкости составляет от 10 до 30 мл, при повышении же показателя свыше 500 нормальная работа сердца может затрудняться путем сдавливания.

Основной шаг к выявлению сердечно-сосудистых заболеваний - проведение УЗИ сердца. Ориентировочная стоимость подобной процедуры варьируется от 1400 руб. до 4000 руб. в зависимости от места расположения медицинского центра, имеющегося оборудования, репутации и квалификации специалистов. Расшифровать полученные результаты ЭхоКГ под силу квалифицированным врачам, которые способны на основании показателей поставить диагноз и назначить лечение. Попытки самостоятельно разобраться во всех цифрах заключения могут привести к нежелательным и ошибочным выводам.

Эхокардиография митрального клапана (часть 1)

Эхокардиография впервые стала использоваться для оценки митрального клапана. Митральный клапан состоит из двух створок, фиброзного кольца, сухожильных хорд и двух сосочковых мышц. Передняя (аортальная) створка прикрепляется к корню аорты в непосредственной близости с аортальным клапаном и фиброзной перегородкой и имеет прямоугольную форму, охватывающую одну треть окружности кольца. Задняя створка продолжается с задней стенкой левого предсердия и длиннее передней створки, занимая две трети окружности митрального кольца. Задняя створка на эхокардиографии обычно делится на три гребешка, но это конфигурация может быть разной. Две створки коаптируют в зоне аппозиции, оставляя перекрывающийся сегмент длиной 5 мм.
Хордальная анатомия митрального клапана сложна, около 12 первичных хорд отходят от каждой сосочковой мышцы, заднемедиальной и переднебоковой, которые затем разделяются на вторичные и многочисленные третичные ветви, которые прикрепляются к краям двух створок. Сами сосочковые мышцы продолжаются трабекулами и субэндокардиальным слоем стенки желудочка. Нормальный диаметр митрального кольца на ЭхоКГ составляет примерно 3 см при окружности 8-9 см. Кольцо не является пассивной структурой, поэтому в дополнение к его нормальному движению к верхушке в систоле сокращение задней мышцы миокарда укорачивает диаметр кольца на 25%, что делает его динамику очень важным компонентом в механизме компетентности митрального клапана.

Физиология митрального клапана

Оптимальная функция митрального клапана зависит от целостной функции всех его компонентов: створок, хорд, фиброзного кольца и папиллярных мышц, а также состояния левого предсердия и левого желудочка. Увеличение полости левого предсердия и изменение формы приводят к дилатации митрального кольца и, следовательно, к общей дисфункции и несостоятельности клапана. Нормальный митральный клапан не закрывается пассивно. В дополнение к разнице давлений между желудочком и предсердием в систоле, сокращение кольца и сокращение сосочковых мышц играет важную роль в поддержании компетентности митрального клапана.
Площадь поперечного сечения отверстия митрального клапана составляет примерно 5,0 см2, что позволяет наполнению левого желудочка происходить преимущественно в раннюю диастолу (примерно две трети объема поступающей крови) с максимальной скоростью по эхокардиографии 50-100 см/с. Оставшаяся треть ударного объема проходит через митральный клапан во время систолы предсердий. Во время диастаза объем желудочков остается неизменным. При упражнениях и увеличении частоты сердечных сокращений диастаз укорачивается, а компоненты раннего и позднего наполнения сближаются, пока они не объединятся и не станут неразличимы на допплерографии. С возрастом картина наполнения меняется на противоположную, и доминирующее наполнение левого желудочка происходит в позднюю диастолу.

Митральный стеноз на эхокардиографии

Врожденный митральный стеноз на эхокардиографии - относительно редкая группа аномалий со значительными вариациями морфологических особенностей. Обычно в этот диагноз включаются трехпредсердное сердце (cor triatriatum) и надклапанная митральная мембрана, которые можно идентифицировать с помощью четырехкамерного и продольного срезов на ЭхоКГ. Характерно, что цветная допплерография выявляет ускорение проксимальнее створок митрального клапана. Однако нет ничего необычного в том, что надклапанный митральный стеноз связан с утолщением створок митрального клапана, а также с аномалиями хорд. Изолированный стеноз митрального клапана - редкость. Помимо утолщенных и диспластических створок, могут быть обнаружены аномалии хорд и папиллярных мышц. В классическом парашютном митральном клапане на эхокардиографии все хорды переходят в одну сосочковую мышцу.

Ревматический митральный стеноз на ЭхоКГ

Ревматический митральный стеноз поражает 10/100 000, преимущественно жителей восточного региона. Митральный стеноз прогрессивно развивается после возникновения ревматической лихорадки в детстве. Это приводит к слиянию створок за счет спаек, утолщению створок и, в конечном итоге, к фиброзу. На ранних стадиях передняя митральная створка податлива, демонстрируя возвышающееся движение в диастолу и, возможно, некоторую степень пролапса створки в систолу. Задняя створка всегда жесткая из-за спаечного сращения.
Утолщение клапана затрагивает преимущественно кончики и тело створки, но имеет тенденцию щадить ее основание. Также может быть задействован подклапанный аппарат, тогда на эхокардиографии хорды утолщены и слиты, а сосочковые мышцы покрыты рубцами из-за распространения фиброза на нижнебазальный миокард. Со временем митральное кольцо и створки могут кальцифицироваться. Длительный митральный стеноз может осложняться дилатацией левого предсердия, фибрилляцией предсердий, развитием тромба и стенокардии. Митральный стеноз также может приводить к застою легочных вен, легочной гипертензии, гипертрофии и дилатации правого желудочка, а также к функциональной трикуспидальной регургитации.
Патофизиология: По мере прогрессирования заболевания створки утолщаются, спаек сливаются, а площадь митрального клапана уменьшается. На площади 2,5 см2 симптомы начинают проявляться, поскольку на падение трансмитрального давления влияет площадь клапана, ритм, продолжительность диастаза и диастолическая функция желудочков. При площади клапана 2,5см2 пиковая скорость наполнения левого желудочка падает и диастаз теряется. В покое на эхокардиографии это не имеет физиологических последствий, но при упражнениях наполнение левого желудочка поддерживается только за счет значительного повышения давления в левом предсердии и, следовательно, падения давления между левым предсердием и левым желудочком. По мере того, как площадь клапана становится все меньше, в состоянии покоя возникает падение давления. Обычно это связано с падением сердечного выброса, повышением сопротивления легочных сосудов и ухудшением симптомов. При тяжелом митральном стенозе разница давления между левым предсердием и левым желудочком может достигать 25-30 мм рт.ст., при площади клапана менее 1 см2 по сравнению с нормальной площадью клапана 5 см2.
Увеличение частоты сердечных сокращений существенно не меняет эффективную площадь митрального отверстия по сравнению с площадью при стенозе аорты. Это можно объяснить меньшим количеством спаек, способствующих открытию клапана, по сравнению с аортальным клапаном. Поражение подклапанного аппарата фиброзом само по себе может способствовать увеличению степени стеноза. У некоторых пациентов тяжесть фиброза и сужения хорд может стать уровнем ограничения кровотока, а не кончиками створок. Важным последствием митрального стеноза является его влияние на давление в левом предсердии, размер и легочную сосудистую сеть. По мере прогрессирования заболевания и уменьшения площади клапана уменьшается опорожнение левого предсердия, увеличивается размер левого предсердия и давление, а также увеличивается давление в легочной вене.
Длительные состояния могут привести к необратимой легочной гипертензии, вторичной по отношению к повышению давления в левом предсердии. Чтобы получить независимую от потока оценку степени сужения, часто вычисляют площадь митрального клапана. Для этого был предложен ряд методов, но ни один из них не является полностью удовлетворительным. Не существует согласованного золотого стандарта, по которому можно было бы откалибровать неинвазивные меры, и при сравнении друг с другом коэффициенты корреляции обычно слишком низки, чтобы их можно было применить к отдельным пациентам. Более того, сомнительно, можно ли описать сложное гемодинамическое нарушение атриовентрикулярного кровотока простым указанием площади.

Расшифровка УЗИ (ЭхоКг) сердца

Среди диагностических кардиологических манипуляций, являющихся информативными, стоит выделить эхокардиографию или ультразвуковое исследование сердца. Это аппаратная процедура, проводимая с помощью высокочастотных звуковых волн. Она незаменима для точного определения проблем, имеющих прямое отношение к работе миокарда, всей сердечно-сосудистой системе.

Эффективность эхокардиографии напрямую связана с оценкой ее результатов. Грамотная расшифровка УЗИ сердца - прямой путь к скорейшей постановке диагноза и составлению действенного плана лечения. Доверьте решение задачи опытному специалисту, обратитесь за квалифицированной врачебной поддержкой к нам!

Зачем нужна эхокардиография сердца

Существует огромное количество причин, по которым врач может рекомендовать сделать эхокардиографию. Безвредная и недорогая процедура незаменима при:

постоянных болях в грудной клетке, учащенном сердцебиении, беспокоящем в спокойном состоянии, после незначительных физических нагрузок;
гипертонии (стабильно высокое давление);
отечности нижних конечностей, когда заболевания почек не диагностируются;
трудностях дыхания, которые наблюдаются после физических нагрузок;
ощущении наличия инородного предмета в груди.

Лечащий доктор может назначить процедуру, после чего провести полную расшифровку УЗИ сердца, при постоянных головокружениях, аритмии, атеросклерозе, перикардите, пороках сердечной мышцы, ишемической болезни. Показаниями часто является многоплодная беременность, наследственная предрасположенность, медосмотр на предприятии.

Вышеупомянутый кардиологический осмотр для подростка так же играет важную роль. Тест ориентирован на оценку нормального развития органа в пубертатном периоде, ведь именно в это время часто наблюдается резкий скачек увеличения размеров тела.

Расшифровка УЗИ сердца

Для того чтобы расшифровка ЭхоКГ сердца была выполнена без ошибок и полностью, учитывают возраст пациента, общее состояние его здоровья, наличие заболеваний, протекающих в хронической форме (панкреатит, тонзиллит, астма, васкулит и др.). Самостоятельно (без знаний и опыта) определить патологию невозможно. Правильно оценить ответ может только врач. Здесь нет места экспериментам и догадкам. Нецелесообразно искать ответы в интернете на сайтах компаний с сомнительной репутацией. Доверяйте свое здоровье профессионалам, которые дают гарантии и ценят каждого пациента.

Параметры исследования

Благодаря ультразвуковым волнам можно точно определить:

параметры миокарда (размеры всех его частей);
тканевую структуру, плотность стенок;
ритмы, сокращения, прочее.

Визуализация поможет обнаружить рубцевание, тромбоз, доброкачественные и злокачественные опухоли. Тест информирует о состоянии митрального клапана, объемах крови и уровне сосудистой закупорки.

За счет расшифровки эхокардиографии сердца можно установить наличие/отсутствие следующих болезней:

ишемии, когда прослеживается стойкое нарушение кровоснабжения на фоне сосудистых закупорок;
некроза, во время которого происходит омертвление тканей (инфаркт);
артериального давления выше или ниже нормы (гипо-, гипертония);
порока, то есть структурного дефекта приобретенного/врожденного типа;
декомпенсации, когда заметен целый синдром сбоев;
клапанной дисфункции;
ритмичных сбоев;
ревматизма, когда прослеживается воспаление;
перикардита, при котором есть воспаление оболочки;
стеноза, что свидетельствует о сужении аортного просвета;
вегетососудистой дистонии.

Грамотное декодирование изображения - основа для успеха. Ведь именно благодаря нему можно установить факт, есть болезнь или нет.

Среди исследовательских параметров выделяют несколько основных участков. При расшифровке УЗИ сердца у детей и лиц старше 13-ти лет устанавливают диаметр ЛП и ЛЖ, толщину задней стенки ЛЖ и другое. Каждая цифра имеет значение в отдельности. Также все показатели учитываются вместе, ведь многие из них связаны друг с другом и нередко образуют единую клиническую картину.

Как происходит

Безболезненное обследование проводится в условиях стационара или на дому, если этого требует ситуация. Занимает манипуляция от 20-ти до 45-ти минут. Это безопасный способ оценки работы сердечной мышцы и сосудов, который не имеет противопоказаний и не вредит здоровью. Пошагово обычно это выглядит так:

Посетитель оголяет торс, раздевается до пояса и принимает горизонтальное положение, ложась на спину головой к диагносту.
На область грудной клетки наносится специальный гель, помогающий лучше проводить ультразвуковые волны.
Задействуется специальный датчик, благодаря которому диагност осуществляет осмотр. Детектор медленно перемещают по исследуемой области, чтобы ничего не упустить. Внимательность диагноста поможет при ЭхоКГ расшифровке.
Специалист может корректировать положение и состояние пациента, например, просить задержать дыхание, перевернуться, поднять руку, согнуть ноги в коленях и другое.

Оценка ответа осуществляется компетентным специалистом, врачом. Важно, чтобы учитывались все показатели, а также индивидуальные параметры работы организма пациента. Во внимание берется время проведения диагностической манипуляции, состояние здоровья, то есть самочувствие диагностируемого человека. Просматриваются нормы и фактические цифры. Проводится сопоставление. Только после досконального изучения может быть установлен диагноз и сформирован курс терапии. Человек, не имеющий никакого отношения к современной кардиологии, не сможет разобраться в показателях, даже если будет использовать для этого табличку с нормативными цифрами. Заниматься формированием вывода должен только врач должной квалификации!

Различия у мужчин, женщин и детей

В норме данные по возрасту и полу разные. ЭхоКГ расшифровка помогает проанализировать полный цикл работы миокарда (1 систола + 1 диастола). При сердцебиении в 70 ударов за 60 секунд, 1 цикл в норме составляет 0,85 секунды.

У взрослых женщин и мужчин, а также детей показатели по норме разные. К примеру, масса сердца у представителя сильного пола в возрасте 25-30-ти лет составляет порядка 135 г. У женщины - до 100 г. КДО левого желудочка у мужчин доходит в норме до 193 мл, у женщины не превышает 136 мл.

Индекс массы стенки ЛЖ - это показатель соотношения веса органа с площадью поверхности человеческого тела. Для сильной половины человечества характерны показатели от 71 до 95 г/м2, представительницам прекрасного пола свойственна разбежность от 71 до 90 г/м2.

Расшифровка результатов ЭхоКг у взрослых

Заключение по диагностике делает только лечащий врач. Документ в письменном (иногда электронном) виде передается пациенту в кабинете диагностики, после чего фиксируется в больничной карте. Индивидуальные показатели человека, проходящего обследование, заносятся в специальную таблицу, где уже прописаны цифры по норме для конкретного возраста и пола.

Пытаться самостоятельно выполнить расшифровку УЗИ сердца - глупо и небезопасно. Сочетание нескольких отклонений может свидетельствовать о разных патологиях. Здесь без опыта и знаний не обойтись.

Только врач-кардиолог может выполнять оценку УЗИ сердца, расшифровка результатов проводится по стандартным значениям с учетом общего состояния здоровья пациента, принимаемых им препаратов и прочих факторов. Изучается размер, масса, объем и расположение органа, состояние клапанов, тканей. Фиксируются параметры по сокращениям, сосудам и кровяному выбросу, толщине стенок и другие важные нюансы. Скорость кровяного распределения по сердечным камерам помогает определить допплерометрия. Она нередко проводится в комплексе с традиционным ультразвуковым исследованием.

Нормы эхокардиографии сердца у детей

В педиатрии нормативные показатели имеют прямое отношение к площади тела пациента. Определить ее можно по формуле, используя росто-весовые данные ребенка. Во время диагностики просматривают и отмечают сведения по:

полости правого/левого желудочка, а также левого предсердия;
плотности стенок;
аорте, особенно ее восходящему отделу;
гемодинамике;
перегородке между сердечными желудочками.

Грамотная расшифровка эхокардиографии сердца у детей требует внимательности и ответственности во всех ситуациях.

Обратите внимание, что иногда после того как проведена эхокардиография сердца, расшифровка осуществляется непосредственно в кабинете диагноста. Дело в том, что нередко аппаратный осмотр проводит сам лечащий врач, что существенно экономит время пациенту и помогает доктору быстрее поставить правильный диагноз.

Иногда список параметров в ответе отличается. Так бывает, если исследование проводилось аппаратами разного производства, мощности, то есть устройствами с разными техническими характеристиками и возможностями.

Отклонения от нормы

Существует огромное количество показателей, указывающих на отклонения от нормы. К примеру:

О стенозе говорят, когда отверстие клапана уменьшено в диаметре, что затрудняет процесс перекачивания крови.
Если клапанные створки мешают обратному кровяному движению, выполняют естественную функцию неполноценно, подозревают недостаточность.
Обнаруживают перикардит, когда при норме жидкости в 20-30 мл прослеживаются все 500 мл.

Перечислять отклонения от нормы и возможные диагнозы, связанные с этим, можно бесконечно. Но не стоит относиться к расшифровке УЗИ сердца так легкомысленно. Здесь нецелесообразно догадываться и предполагать без помощи врача. Ошибки приводят к непоправимым последствиям. Поэтому от экспериментов нужно отказаться.

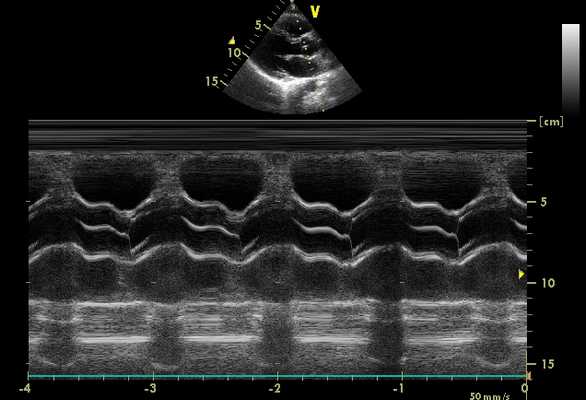

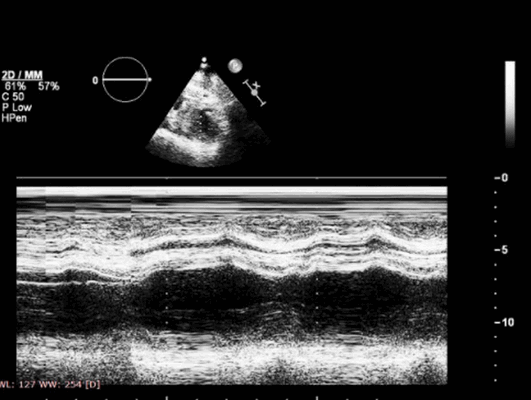

Эхокардиография в М-режиме

M-режим на эхокардиографии (M от английского слова «motion» означает движение) исследует сердечные структуры только вдоль одной оси (представьте себе «ледоруб» или «игольчатая биопсия») с тканевыми интерфейсами, представленными в виде точек на экране дисплея. Чтобы показать модели движения, добавляется линейная развертка, что приводит к графическому отображению, как показано на рисунке. M-режим на эхокардиографии может быть более трудным для понимания неспециалистом, но он по-прежнему актуален из-за его высокого временного разрешения (1000 линий с −1 по сравнению с 25 для двухмерного изображения), которое имеет лучшую развертку по времени, а также тот факт, что несколько сердечных циклов могут отображаться на одном изображении.

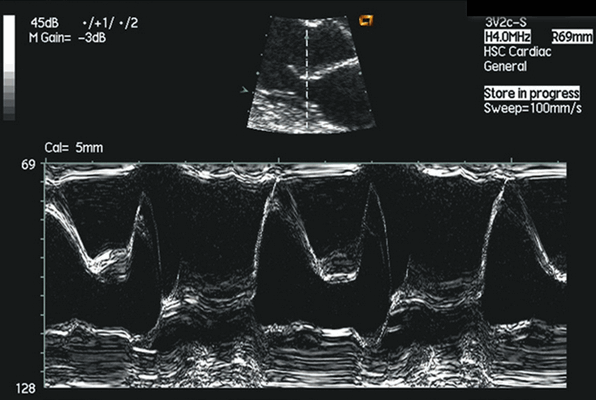

Митральный клапан в М-режиме на эхокардиографии

На эхокардиографии митральный клапан - одна из самых простых для распознавания структур сердца. В М-режиме митральный клапан имеет наибольшую амплитуду и ход, и его, несомненно, можно распознать по его «двойному» или двухфазному движению. Это движение в виде буквы М передней створки и W задней створки, вызывается открытием клапана в начале желудочковой диастоле при пассивном наполнении желудочка и активным сокращением предсердий в конце диастолы.
Когда начинается диастола, передняя створка митрального клапана выполняет быстрое движение вперед, достигая пика в точке «е». В то время как желудочек быстро наполняется кровью из левого предсердия, клапан закрывается в точке «f». Скорость, с которой происходит это движение, представляет собой скорость опорожнения левого предсердия и служит важным индикатором измененной митральной функции.
Когда левое предсердие сокращается, митральный клапан открывается при более коротком переднем движении и заканчивается в точке «а», которая возникает сразу после зубца P на электрокардиограмме. За этим движением следует быстрое движение назад от точки «b» к точке «c», которое совпадает с систолическим компонентом QRS на электрокардиограмме, вызванной сокращением левого желудочка, закрывающим клапан.

Аортальный клапан и левое предсердие на эхокардиограмме в М-режиме

Эхо-сигналы, регистрируемые от корня аорты в М-режиме, должны быть параллельными, перемещаясь кпереди в систоле и кзади в диастоле. Когда датчик наклонен немного медиально, можно визуализировать два из трех полулунных выступов. Правая коронарная створка будет показана спереди, а некоронарная створка - сзади. При осмотре левая коронарная створка будет находиться по средней линии между двумя другими створками. Начало систолы приводит к тому, что створки полностью раскрываются до корня аорты. Интенсивный поток крови через это отверстие вызывает мелкое трепетание створок во время систолы. По мере того, как давление в желудочке спадает, створки начинают сдвигаться в закрытое положение, пока они полностью не закроются в диастоле.
Камера позади корня аорты в М-режиме на эхокардиографии будет левым предсердием, которое можно узнать по неподвижной задней стенке. При движении от митрального аппарата кнутри и вверх стенка левого желудочка сливается с предсердно-желудочковой бороздой и, наконец, со стенкой левого предсердия. Таким образом, развертка в М-режиме в норме демонстрирует хорошую сократимость левого желудочка с движением передней стенки в систоле в атриовентрикулярную область, где задняя стенка начинает сокращаться также в систоле, затем двигается в направлении левого предсердия, где движение отсутствует.
Другие структуры, расположенные кзади от полости левого предсердия, которые могут привести к путанице при идентификации стенки левого предсердия, — это ушко левого предсердия и нисходящая аорта. Ушко левого предсердия может выступать кзади от стенки левого предсердия, если имеется сильное увеличение полости левого предсердия (особенно это наблюдается у пациентов с тяжелым поражением митрального клапана). Оценка при двухмерной эхокардиографии с датчиком в апикальной четырехкамерной позиции выявляет ушко левого предсердия как отдельную структуру. Нисходящую аорту также можно распознать как параллельную пульсирующую трубчатую структуру, расположенную кзади от полости левого предсердия. Аорта не является продолжением стенки левого желудочка, как и стенка левого предсердия. Таким образом, врач УЗИ должен уметь различать эту структуру на эхокардиографии как нормальную анатомию сердца.

Межжелудочковая перегородка в М-режиме на эхокардиографии

Межжелудочковая перегородка утолщается в систолу в средней части полости левого желудочка. На этом этапе следует произвести измерение и оценку толщины и движения перегородки. Нормальная толщина перегородки должна соответствовать толщине задней стенки левого желудочка и не превышать 1,1 см в диастолу.

Левый желудочек на эхокардиографии

Правильная идентификация левого желудочка может быть сделана, когда видно, что обе его стороны межжелудочковая перегородка сокращается навстречу с задней стенкой сердца. Если перегородка не четко очерчена или кажется, что она плохо двигается, более медиальное размещение датчика вдоль границы грудины с латеральным углом может позволить лучше визуализировать эту структуру. Три слоя задней стенки сердца - эндокард (внутренний слой), миокард (средний слой) и эпикард (внешний слой) - следует идентифицировать отдельно от перикарда. Иногда бывает трудно отделить эпикард от перикарда при небольшой сепарации листков. Миокард на эхокардиографии обычно имеет мелкое рассеивание эхо-сигналов по всему мышечному слою. Эндокард может быть более сложной структурой для регистрации, потому что он отражает слабую эхо-картину. Хорды представляют собой структуры гораздо более плотные, чем эндокард. Обычно они отображаются в систолическом сегменте по передней поверхности эндокарда. Когда желудочек сокращается, эндокардиальная скорость больше, чем скорость сухожильных хорд.

Трехстворчатый клапан в М-режиме на эхокардиографии

Когда датчик зафиксировал митральный аппарат, ультразвуковой луч должен быть слегка наклонен медиально под грудиной, чтобы зафиксировать трехстворчатый клапан. Достаточно легко определить активное движение переднего клапана в систолу и раннюю диастолу. Однако полный диастолический период в М-режиме выявляет патологические изменения стеноза и регургитации; осторожный изгиб может позволить записать эту фазу.

Легочной клапан в М-режиме на эхокардиографии

Передняя часть корня аорты образует заднюю границу области клапана легочной артерии. Внешний вид створки легочной артерии аналогичен створке аорты, и для полной демонстрации требуется очень небольшой угол наклона луча. С возможностями оптимальным обзором в В-режиме на эхокардиографии и обычно является позицией с высокой парастернальной короткой осью с небольшим углом наклона луча к левому плечу.
В начале диастолы легочный клапан смещен вниз и на записи в М-режиме на эхокардиографии представлен движением кпереди. Низкое положение датчика с углом наклона луча вверх вместе с вертикальным наклоном легочного кольца позволяет исследовать клапан снизу. Открытие клапана легочной артерии при движении кровотока в систолу представлены на эхо-сигнале как движения вниз. Точно так же движения вниз представлены положениями задней створки в М-режиме.
Легочный клапан начинает постепенно двигаться назад (точки от «e» до «f») по мере того, как правый желудочек заполняет диастолу. Систола предсердий поднимает клапан и вызывает смещение назад на 3-7 мм (провал). Клапан завершает открытие (точки «b» и «c»), а в точке «c» - «d» клапан движется вверх вместе с систолой желудочков.

Эхокардиография (УЗИ сердца)

Медицинский редактор: Строкина О.А. - терапевт, врач функциональной диагностики.
Июль, 2019.

Синонимы: УЗИ сердца, эхокардиография, эхокардиоскопия, ЭХОКС, ЭХОКГ.

Эхокардиография - ультразвуковое исследование сердца, позволяющее провести оценку всех структур и функциональное состояние органа.

Обследование проводится врачом функциональной диагностики в амбулаторных или стационарных условиях в течение 15-30 минут, редко длительность доходит до 60 минут, но только в очень сложных случаях и совместно с консилиумом врачей.

Показания

Патологий, при которых необходимо провести эхокардиографию довольно много, и все они связаны так или иначе с дифференциальным диагнозом болезней сердца или аорты. К срочным показаниям для трансторакальной ЭХОКГ относятся:

острые, колющие, режущие боли в области сердца, которые пациент ощущает впервые;
давящие, сжимающие боли, возникшие в первый раз или усилившиеся по интенсивности и продолжительности;
внезапно возникшая одышка.

Кроме того обязательно периодическое исследование сердца при его хронических заболеваниях и при наличии факторов риска:

бактериальный эндокардит (воспаление внутренней оболочки сердца);
пороки сердца - приобретенные и врожденные;
протезированные клапаны;
некоторые малые аномалии развития сердца (двустворчатый аортальный клапан, пролапс митрального клапана); ; ;
опухоли сердца;
заболевания аорты; ;
шумы в сердце;
нарушения ритма сердца;
травмы грудной клетки;
профессиональные занятия спортом.

Виды эхокардиографии

Ультразвуковое исследование сердца проводится разными способами:

Трансторакальная ЭХО-КГ

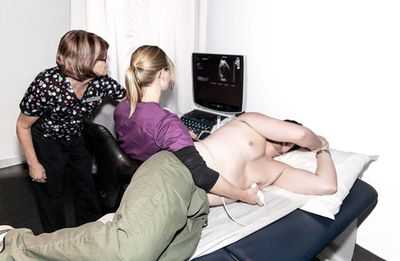

Фото: классическое положение тела при проведении обычного УЗИ сердца.

Через грудную клетку. Используются обычные ультразвуковые датчики небольшого размера, которые специалист прикладывает к коже. Это наиболее часто используемое в практике исследование из-за простоты самой процедуры и доступности оборудования.

Противопоказаний к трансторакальной ЭХО-КГ нет, однако обследование может быть затруднено в при невозможности проведения исследования на левом боку. Например при тяжелой степени сердечной недостаточности, когда пациент не в состоянии находиться в положении лежа из-за возникающей выраженной одышки. Также сложности возникают при наличии у больного заболеваний легких, которые увеличивают их воздушность (хроническая обструктивная болезнь легких - ХОБЛ) и тем самым препятствуют проникновению ультразвука до сердца. Также существуют и другие патологические состояния, которые могут усложнить обследование.

После трансторакального обследования в покое осложнений не бывает.

Стресс-эхокардиография

Это специфическая методика процедуры позволяющая оценить работу сердца в условиях повышенной активности человека. Для этого в начале проводят обычное трансторакальное исследование, а потом дают физическую нагрузку (приседания, велотренажер) или проводят фармакологическую пробу для имитации повышения физической активности. Первый вариант более предпочтителен, поскольку более физиологичен и вероятность проявления какой-либо нежелательной реакции минимальна. Естественно рядом с пациентом необходимо присутствие врача-реаниматолога и кардиолога, которые смогут адекватно и своевременно отреагировать на острые ситуации (выраженный болевой синдром в области сердца, шок, потеря сознания, остановка сердца, аритмии и т.д.).

При исследовании с физической нагрузкой или фармакологической пробой могут появиться:

аллергия на лекарственный препарат;
аритмия;
боли в области сердца;
потеря сознания;
шок и др.

Перечисленные реакции возникают крайне редко и быстро купируются (излечиваются) при наличии рядом реаниматолога или кардиолога.

Черспищеводная ЭХО-КГ (ЧПЭХО)

Процедура похожа на ФГДС - используется специальный эндоскоп с ультразвуковым датчиком на конце, который доктор вводит через рот до уровня сердца (на эндоскопе присутствуют специальные отметки с расстоянием). Датчик прижимается к стенке пищевода и изображение органа появляется на экране монитора аппарата. Этот вид обследования проводится реже, так как это более сложная технология, предусматривающая использование отдельного датчика с эндоскопом и специально обученного специалиста функциональной диагностики и медицинской сестры.

ЧПЭХО проводят, когда нет возможности провести трансторакальное исследование: выраженная подкожно жировая клетчатка, серьезные легочные заболевания, или просто в силу конституции человека легкие большей частью прикрывают сердце. Кроме того доступ через пищевод позволяет с большей точностью выявить дефекты межжелудочковой и межпредсердной перегородок, а также обнаружить тромб в ушке левого предсердия, которое не визуализируется при трансторакальном доступе. Такая процедура обязательна к проведению перед лечением (электроимпульсная терапия - восстановление ритма с помощью небольшого разряда дефибриллятора) определенных видов аритмий.

Из-за большей инвазивности ЧПЭХО для его проведения существует ряд противопоказаний:

крайне тяжелое состояние пациента;
заболевания пищевода - злокачественные новообразования, стриктуры (сужения), дивертикулы, варикозное расширение вен пищевода, эзофагит 1 .

Во время ЧПЭХО осложнения также крайне редки и связаны в первую очередь с введением эндоскопа. К таковым относятся перфорация пищевода или повреждение его стенки и голосовых связок. Кроме того возможно появление аритмии.

Фото: схема проведения чреспищеводного УЗИ с контрастом

ЭХО-КГ с контрастом (контрастное УЗИ сердца)

Также выделяют эхокардиографию с контрастированием правых камер сердца с использованием обычного физиологического раствора в качестве контрастного вещества и контрастное УЗИ всего сердца с помощью инновационного препарата SonoVue (Соновью). Этот препарат представляет собой микропузырьки с газообразным содержимым. Благодаря свойству ультразвука отражаться от границы сред с разной плотностью (наибольшая разница плотности на границе ткань-газ), контраст “светится”. Такая методика появилась сравнительно недавно и позволяет:

более четко определить размеры полостей сердца,
выявить с большей точностью минимальные дефекты перегородок и другие пороки сердца;
более точно определить функцию левого желудочка за счет проникновения контраста внутрь сердечной мышцы.

ЭХО-КС с контрастированием используется и при доступе через грудную клетку, и через пищевод.

УЗИ с контрастом обычно проводится для диагностики пороков сердца и для подтверждения разрыва миокарда.

Проведение эхокардиографии с контрастированием противопоказано при:

остром коронарном синдроме;
нестабильной стенокардии;
инфаркте миокарда в острой стадии;
острой сердечной недостаточности III-IV степени;
тяжелой легочной гипертензии;
острых стадиях неврологических заболеваний;
неконтролируемой артериальной гипертензии;
нахождении пациента на ИВЛ;
беременности и грудном вскармливании;
аллергии на компоненты контрастного вещества.

Осложнения при контрастировании ограничиваются локальными реакциями в месте введения препарата в вену или артерию и теоретически непереносимостью препарата. Основную опасность при исследовании с контрастированием представляет то, что его чаще проводят в совокупности с физической нагрузкой или фармакологической пробой, соответственно и осложнения те же.

Как проводится УЗИ сердца

Во время эхокардиоскопии доктор использует различные режимы УЗ аппарата:

одномерный (М-режим),
двумерный (В-режим),
режим допплера (оценка скорости потоков крови в камерах и сосудах),
цветового допплера - ЦДК (для определения направления потоков крови и выявления патологических),
энергетический допплер (регистрирует сам факт наличия кровотока в сосудах),
тканевой допплер (более глубокая оценка сократимости миокарда, основанная на исследовании характера движения стенок от датчика и к нему),
3D-эхокардиография (максимальную пользу приносит перед операциями на клапанах - они практически полностью визуализируются до вмешательства, что важно для определения тактики хирургом).

Трансторакальное УЗИ

Эхокардиография через грудную клетку проводится в кабинете ультразвуковой или функциональной диагностики. Иногда в стационаре из-за тяжести пациента и невозможности транспортировки для его обследования используют переносной аппарат УЗИ. Медсестра или врач просят больного раздеться сверху до пояса, в том числе необходимо снять нижнее белье женщинам. Далее пациенту необходимо лечь на кушетку на левый бок и положить левую руку под голову. При этом головной конец кушетки немного приподнят - так достигается максимальное расстояние межреберных промежутков для лучшей визуализации сердца.

Положение больного по отношению к врачу может быть различное, все зависит от предпочтений последнего и обустройства кабинета. Пациент может быть повернут лицом или спиной к доктору, головой к аппарату или от него.

Специалист смазывает датчик УЗ-проводящим гелем для лучшего контакта с кожей, прикладывает его к левой части грудной клетки, визуализирует сердце, выводя стандартные позиции его для произведения измерений.

Чреспищеводное ЭХОКГ

Чреспищеводное ЭХО проводится строго натощак в кабинете УЗИ или функциональной диагностики. Берут согласие пациента на проведение исследования, объяснив перед этим всю его суть и ход событий. Горло орошают лидокаином с помощью спрея, просят удалить зубные протезы и лечь на кушетку на левый бок, согнув ноги в коленях и положив руки под щеку или на живот. В рот вставляется загубник, чтобы пациент не прикусил зонд. Затем врач вводит эндоскоп. В начале просит больного совершить глотательные движения для более легкого продвижения аппарата. Доведя до определенной позиции, врач начинает само обследование. Оно длится 10-20 минут.

ЭХОКГ с контрастом

При использовании контрастного вещества его вводит в одну из вен или артерий на бедре - зависит от вида препарата и цели исследования. При этом УЗ датчик остается на пациенте, чтобы вовремя зарегистрировать все данные и провести измерения.

Расшифровка результатов

Во время исследования врач оценивает линейные размеры и объемы камер сердца, локальную и общую (фракция выброса) сократимость и скорость кровотока через клапаны, в сосудах.

Показатель	Значение для женщин				Значение для мужчин
Показатель	норма	незначительное нарушение	умеренное нарушение	значительное нарушение	норма	незначительное нарушение	умеренное нарушение	значительное нарушение
Толщина межжелудочковой перегородки	6-9 мм	10-12 мм	13-15 мм	более 16 мм	6-10 мм	11-13 мм	14-16 мм	более 17 мм
Толщина задней стенки левого желудочка	6-9 мм	10-12 мм	13-15 мм	более 16 мм	6-10 мм	11-13 мм	14-16 мм	более 17 мм
Масса миокарда левдого желудочка (ММЛЖ)	66-150 г	151-171 г	172-192 г	более 193 г	66-150 г	151-171 г	172-192 г	более 193 г
Индекс ММЛЖ (более значимый показатель - учитывает рост пациента)	43-95 г/м2	96-108 г/м2	109-121 г/м2	более 122 г/м2	49-115 г/м2	116-131 г/м2	132-148 г/м2	более 149 г/м2
Фракция выброса	более 55%	45-54%	30-44%	менее 30%	более 55%	45-54%	30-44%	менее 30%
Сократимость	не нарушена

В заключении пациент может обнаружить следующие термины:

акинез - отсутствие сокращения мышцы\стенки;
гипокинез - минимальное сокращение;
дискинез - асинхронность сокращений стенок;
гипертрофия - утолщение;
диастолическая дисфункция - нарушение расслабления сердечной мышцы;
систолическая дисфункция - нарушение сократительной способности миокарда;
дилатация - расширение полости.

Что показывает ЭХОКГ

В процессе проведения процедуры врач проводит структурную визуализацию и гемодинамическую (допплерография) 3 .

Структурная визуализация включает:

Визуализация перикарда (например, для исключения перикардиального выпота);
Визуализация левого или правого желудочка и их полостей (для оценки гипертрофии желудочков, аномалии движения стенок, а также для визуализации тромбов);
Визуализация клапанов (митральный стеноз, стеноз аорты, пролапс митрального клапана);
Визуализация магистральных сосудов (рассечение аорты);
Визуализация предсердий и перегородок между камерами сердца (врожденный порок сердца, травматические повреждения).

Визуализация кровотока через сердечные клапаны (клапанный стеноз и регургитация)
Визуализация кровотока через камеры сердца (расчет сердечного выброса, оценка диастолической и систолической функции сердца)

ЭХОКГ при сердечной недостаточности

Дает возможность определить причины развития хронической формы (ХСН)
Фракция выброса левого желудочка:
- снижена (систолическая ХСН);
- нормальная (диастолическая ХСН).
ЭХОКГ при нарушениях ритма сердца

Важно! Тахикардия затрудняет проведение исследования и точность оценки полученных результатов.

Используется трансторакальная ЭХОКГ и ЧП ЭХОКГ.
- Размеры полостей сердца, особенно предсердий
- Наличие тромбов
- Оценка фракции выброса не всегда достоверна
ЭХОКГ для оценки состояния онкологических больных

Поражение сердца у онкологических больных:
- опухолевая интоксикация;
- кардиотоксичность химиопрепаратов;
- кардиотоксичность лучевой терапии.
Показания к специализированной эхокардиографии для определения кардиотоксичности:
- всем пациентам с онкологическими заболеваниями перед началом лечения;
- получающим химиотерапию или лучевую терапию (после каждого курса);
- получавшим в прошлом химиотерапию или лучевую терапию (регулярность зависит от схемы лечения).
Сравнительная характеристика ЭХОКГ с другими методами

Эхокардиография несмотря на свою огромную пользу остается все-таки субъективным методом. Врачами по-разному проводятся измерения и трактуются некоторые показатели. Порой одной ЭХО-КГ бывает недостаточно или провести ее невозможно в силу каких-либо причин. Тогда на помощь придут другие методики исследования сердца:
- Электрокардиограмма - самый простой способ выявить сердечные проблемы. Аппаратами ЭКГ оснащены все лечебно-профилактические учреждения страны и машины скорой помощи. ЭКГ выявляет нарушения ритма и дает вероятную характеристику локальной сократимости (изменения при инфаркте миокарда), однако при ЭХО-КГ все может выглядеть совершенно по-другому.
- Рентгенография органов грудной клетки позволяет определить границы сердца и выявить кардиомегалию. Для точной диагностики причин необходима визуализация органа. используется для уточнения данных эхокардиографии, изучения морфологии, функций сердечных камер, клапанов. Сейчас она все больше используется для диагностики некоронарогенных болезней миокарда, различных кардиомиопатий.
- Компьютерная томография с контрастированием очень эффективна при исследовании коронарных артерий. Ее стоимость меньше КАГ (коронароангиография) Также можно определить все размеры и объемы сердца, но не даст возможности видеть его работу в реальном времени.
- Коронарная ангиография (КАГ) - “золотой стандарт” в исследовании коронарных артерий с помощью контрастного вещества с выявлением стенозов и последующим возможным их стентированием (способ расширения просвета сосуда). Ее недостатки - очень высокая стоимость и инвазивность процедуры.
- Позитронно-эмиссионная томография - редкое исследование с введением радиофармпрепарата. Прекрасно визуализирует участки с недостаточным кровоснабжением (ишемия) миокарда
Эхокардиография является основным и самым доступным методом визуализации сердца, позволяющим поставить точный диагноз, своевременное лечение, а также оценить его эффективность. Несмотря на субъективность метода, при постоянном обучении, повышении квалификации, обмене опытом с коллегами специалист повышает свою грамотность в обследовании и сводит к минимуму возможность ошибок.

Эхокардиография не стоит на месте. Продолжаются попытки дополнить метод все новыми возможностями визуализации, некоторые из них позволяют максимально объективно проводить исследования и минимизировать различия толкования между разными специалистами.
Важно! Все материалы носят справочный характер и ни в коей мере не являются альтернативой очной консультации специалиста.

Этот сайт использует cookie-файлы для идентификации посетителей сайта: Google analytics, Yandex metrika, Google Adsense. Если для вас это неприемлемо, пожалуйста, откройте эту страницу в анонимном режиме.

Читайте также:
