- Позвольте мне сразу перейти к следующей лекции и попросить Ирину Александровну рассказать о состоянии корней легких, о патологии лимфатических узлов. Все, что связано с этой проблемой. Пожалуйста, Ирина Александровна.

Ирина Александровна Соколина, кандидат медицинских наук, руководитель отделения лучевой диагностики Клиники пропедевтики имени Василенко ПМГМУ:

- Спасибо большое, Игорь.

Итак, сегодня мы с вами поговорим о рентгеноанатомии корней легких и о рентгенологическом синдроме изменения корней легких.

С точки зрения анатомии, корни легких представляют собой совокупность структур, которые расположены топографически определенным образом в воротах легких. Они включают в себя ряд анатомических элементов.

Это, прежде всего, легочная артерия, легочные вены, сопутствующие легочным артериям бронхи, лимфатические сосуды, узлы, клетчатка и листки плевры.

Надо сказать, что на большом протяжении указанные образования располагаются экстрапульмонально и на рентгенограммах могут быть скрыты тенью сердца, поэтому анатомически и рентгенологически понятие корня легкого несколько отличается.

С точки зрения рентгенологии, нормальный корень легкого на рентгенограммах, которые выполняются при правильной установке больного, представлен суммарной тенью крупных легочных сосудов.

Необходимо сказать - анализируя корень легкого, необходимо обращать внимание на установку пациента. Это должна быть правильная установка больного, которая определяется по симметричному расстоянию между остистыми отростками, которые мы видим, и грудинно-ключичными сочленениями. Небольшие повороты могут вызывать изменения отображения корня легкого и симулировать какие-то патологические состояния.

Корни правого и левого легкого в норме располагаются неодинаково. Правый корень представлен, как мы видим на рентгенограмме, дугообразно искривленной тенью средней плотности. Эта тень расширена в верхнем отделе и незначительно суживается книзу. Корень правого легкого располагается на уровне II ребра и II межреберья.

В основном корень правого легкого представлен нижней долевой легочной артерией и расположенным рядом с ним промежуточным бронхом. Он отчетливо виден при рентгенологическом исследовании в виде просветления.

Корень левого легкого чаще всего бывает прикрыт тенью сердца и виден у небольшого количества пациентов. В соответствии с анатомическими особенностями, корень левого легкого располагается на одно ребро выше корня правого легкого. Это необходимо помнить, анализируя рентгенограмму.

Это что касается расположения корней легких.

По структуре тень корня легкого в норме неоднородна, потому что представлена в основном сосудами, которые разветвляются на более мелкие ветви. Формируется неоднородность корня. Плюс корень легкого пересекается еще и бронхами. Это в норме создает неоднородность его структуры.

Наружные границы корня легкого представлены, как я уже говорила, расходящимися сосудистыми тенями. Направление артерий, как мы знаем, более вертикальное. Вены располагаются более горизонтально. Четкость контура на отдельных участках может быть не так выражена за счет наслоения просветления от бронхов.

Что касается деления корня на отделы: головка, тело и хвостовая часть. Оно сохраняет свою актуальность. Нижняя часть корня легкого (хвост) образована в основном мелкими разветвлениями сосудов уже сегментарных бронхов.

Что касается ширины корней легких. В основном ширина корня легкого определяется по правому корню. В норме она представляет собой ширину артериального ствола и промежуточного бронха. В норме, если брать эти две структуры, она не должна превышать 2,5 сантиметров.

Как правило, если мы будем измерять непосредственно только сосудистый ствол (то есть нижнюю долевую легочную артерию), то ширина ее не должна превышать 1,5, максимум 2 сантиметров.

Мы говорили о тех критериях, по которым мы оцениваем корень легкого при рентгенологическом исследовании. Расположение, структура, границы, четкость контуров и ширина корня.

В КТ изображении корни легких представляются на нескольких сканах. Мы анализируем их последовательно. Здесь хорошо выявляются бронхи, поскольку они воздухсодержащие, и прилежащие к ним сосудистые структуры.

Надо сказать, что дифференцировать сосудистые структуры от увеличенных лимфатических узлов, особенно если слабо выражена клетчатка средостения (это обычно встречается у детей, у молодых людей), практически невозможно. Дифференциальная диагностика между сосудистой патологией и увеличенными лимфатическими узлами или какими-то патологическими образованиями обычно проводится с применением внутривенного контрастирования. Оно позволяет нам различить эти структуры.

Что касается изменения корней легких. Под этим подразумевают любые отклонения от нормальной рентгенологической картины корней. Это может быть обусловлено различными патологическими состояниями. Чаще всего это увеличение лимфатических узлов.

К изменению корней легких могут приводить патологические состояния сосудов в виде аневризматического расширения или агенезии каких-то сосудистых элементов. Это поражения бронхов - в основном опухолевые. Изменение кровоснабжения в виде отека легких (расстройства обмена тканевой жидкости). Склеротические фиброзные процессы.

Все это может приводить к изменению расположения, величины, формы, структуры и плотности контуров корней легких.

Надо сказать, чтобы изолировано корень легкого менялся и вокруг не было каких-либо изменений - это встречается редко. В данном случае смещение корней легких обычно обусловлено изменением непосредственно объема легочной ткани.

Это может быть увеличение объема (мы видим на правом снимке), обусловленное буллезной эмфиземой. Изменение за счет буллы, которая смещает корень правого легкого. Какие-то фиброзные изменения могут приводить к смещению корней в ту или иную сторону.

Как правило, на причину такого смещения корней легких указывают те изменения легочной ткани, которые мы видим.

Но случаются ситуации, когда мы не видим никаких изменений, как на обзорной рентгенограмме в данном случае: практически легочные ткани. Но, посмотрите - корень левого легкого располагается на одном уровне с корнем правого легкого. Это позволяет нам предположить, нет ли тут какого-то процесса, который приводит к уменьшению объема.

На боковой рентгенограмме мы видим ателектаз язычковых сегментов, который в данном случае скрыт за тенью сердца. Именно этот процесс и вызывает смещение корня легкого.

Изменение структуры корня легкого проявляется обычно тем, что различные элементы в связи с отеком или фиброзом становятся плохо различимы. Это проявляется появлением однородности тени корня. В норме корень неоднородный. Он уплотняется, сосудистые структуры и отдельные элементы корня плохо дифференцируются.

Кроме того, нарастает интенсивность [тени] корня легкого. Просвет промежуточного бронха, который в норме, как мы видели, хорошо виден, утрачивает свою прозрачность. Становится завуалирован либо совсем не виден.

Повышение плотности корня легкого, как правило, обусловлено обызвествлением грудных лимфатических узлов, которое может иметь различную распространенность. Может быть скорлуповидным, глыбчатым, неравномерным, в виде тутовой ягоды.

Изменение контуров корней легких может быть нескольких видов. Чаще всего мы видим полициклические контуры корней легких, которые обусловлены в основном увеличенными лимфатическими сосудами.

Здесь представлен пациент с саркоидозом внутригрудных лимфатических узлов. Здесь двустороннее увеличение, расширение корней легких и полициклические контуры, которые образованы как раз увеличенными бронхопульмональными лимфатическими узлами.

Здесь может встречаться так называемый «симптом кулис», который обусловлен суперпозицией передней и задней группы бронхопульмональных лимфатических узлов.

Бугристые контуры корней легких встречаются преимущественно при опухолевых процессах. При этом также отмечается преимущественно одностороннее расширение корня легкого.

Нечеткие контуры корней легких, как правило, обусловлены отеком перибронховаскулярной ткани, который может возникать при различных застойных изменениях в легких. Могут возникать реактивно при воспалительных изменениях - за счет периваскулярного, перибронхиального отека или воспаления.

Тяжистые контуры обусловлены фиброзными изменениями за счет развития перигилярного фиброза. Причинами этого могут быть различные процессы.

Большое значение имеет, если мы говорим о синдроме изменения корней, расширение и деформация корня легкого. Сочетанный процесс с различными изменениями структуры его и границ. Здесь большое значение имеет - одностороннее или двустороннее расширение корней легких.

Одностороннее расширение и деформация корней легких обычно встречается при туберкулезном бронхоадените. Как правило, в этих случаях мы видим расширение корня, изменение его структуры, нечеткость границ. Эти изменения лучше всего выявляются при компьютерно-томографическом исследовании.

Надо сказать, что при любом подозрении на расширение корня легкого и для установления причины расширения корня легкого требуется в дальнейшем уточнение с помощью линейной томографии. Конечно, в настоящее время это компьютерная томография (лучше всего - с внутривенным контрастированием).

При компьютерно-томографическом исследовании туберкулез внутригрудных лимфатических узлов проявляется увеличением бронхопульмональных лимфатических узлов корня одного легкого и вышележащих лимфатических узлов средостения.

Подтверждают специфическую природу поражения лимфатических узлов с помощью внутривенного контрастирования (при этом происходит неравномерное накопление контрастного препарата), по капсуле лимфатического узла, фрагментарно. Это происходит за счет того, что в центре казеозные массы, которые не накапливают контрастный препарат. Инфильтрация перинодулярной клетчатки.

Туберкулезное поражение лимфатических узлов может сопровождаться различными нарушениями в легочной ткани: в форме сдавления бронхов, формирования ателектатических нарушений, диссеминации очагов отсева.

Конечно, туберкулез внутригрудных лимфоузлов - это первичный туберкулез. Он чаще встречается у детей. Но необходимо помнить о том, что и у пожилых людей также может наступать при неблагоприятных условиях реактивация старых туберкулезных очагов.

Здесь приведен пример пациента пожилого (81 года). Он поступил в клинику с такими жалобами на повышение температуры тела, одышку при физической нагрузке.

У него достаточно длительный анамнез. Начинается он с 1947-го года, когда он перенес пневмонию. Затем он обследовался в противотуберкулезных диспансерах, где диагноз туберкулеза был отвергнут. Проводилось обследование и лечение в стационаре по поводу бронхитов на протяжении последних лет.

Все равно нарастали слабость, кашель. В связи с вышеуказанными жалобами он поступил на обследование.

Из анамнеза жизни стоит отметить, конечно, что он перенес субтотальную резекцию желудка без применения химиотерапии. Наблюдается у онколога.

Мы видим его рентгенограммы за 2010-й год. Корень правого легкого расширен, уплотнен. Мы видим (неразборчиво термин, 15:29) изменения в переднем сегменте: уплотнение легочной ткани.

Он был дообследован с помощью линейной томографии. Мы видим проходимость всех бронхов. На этом этапе данных за туберкулезное поражение не наблюдалось.

Как раз на фоне ухудшения состояния, повышения температуры было проведено рентгенологическое обследование. В данном случае мы видим, что у корня легкого появилась нечеткость контуров, увеличение воспалительных изменений верхней доли правого легкого.

Посмотрите в динамике эти два снимка за 2010-й и 2011-й год. Здесь, конечно, четко видна на последнем снимке отрицательная динамика.

Чем это может быть обусловлено?

Первое, что приходит на ум, учитывая клинику такой картины, эти три процесса. Возможно, развитие пневмонии, центральный рак либо метастазы в лимфатические узлы в связи с тем, что у пациента была опухоль в анамнезе.

При проведении компьютерной томографии (мы не стали водить контраст - достаточно пожилой пациент) мы видим четко увеличенные лимфатические узлы, одностороннее увеличение лимфатических узлов.

В бифуркационной группе как раз неоднородная структура лимфатического узла.

В паратрахеальной - крупный лимфатический узел: полостное образование, которое оказалось бронхомодулярным свищом. Это было подтверждено при бронхоскопическом исследовании.

Ателектатические воспалительные изменения в верхней доле правого легкого и очаги обсеменения.

Дообследование пациента с помощью компьютерной томографии позволило установить правильный диагноз у пациента.

Но бывают сложные ситуации. Пациент 32-х лет, который был направлен к нам на компьютерную томографию (он ВИЧ-инфицирован несколько лет) для уточнения изменений в проекции корня левого легкого. Мы видим подозрение на патологическое образование в корне легкого: деформированы контуры.

При нативном исследовании видно, что отмечается локальное расширение аорты в области дуги. Но наряду с этим, посмотрите, выявляются увеличенные лимфатические узлы (они здесь показаны желтыми стрелками) в бифуркационной группе и трахеобронхиальной группе.

Размеры их - где-то до 1,5 сантиметров. Это пограничные размеры. Существует много дискуссий по поводу того, какие должны быть размеры лимфатических узлов.

После проведения внутривенного контрастирования мы четко видим аневризматическое локальное расширение дуги аорты.

Посмотрите, как лимфатические узлы (даже незначительно увеличенные) накапливают контрастный препарат: фрагментарно, по капсуле. Это позволило высказаться о том, что у пациента наряду с локальным расширением имеется и туберкулез внутригрудных лимфатических узлов.

Ему была назначена противотуберкулезная терапия. В динамике (мы видим здесь уже без контрастирования исследование) - уменьшение размеров лимфатических узлов и частичное обызвествление.

Одностороннее расширение и деформация корня легкого, помимо туберкулезного поражения, конечно, чаще всего встречается при опухолевых процессах. В данном случае не рентгенограмме мы видим расширение корня правого легкого, уплотнение корня правого легкого и тяжистые контуры.

При компьютерно-томографическом исследовании в корне правого легкого - большое узловое образование: перибронхиально-узловой рак. Наличие увеличенных лимфатических узлов. Изменения обусловлены опухолевым процессом.

Применение внутривенного контрастирования позволяет определить, прежде всего, стадию злокачественной опухоли, степень инвазии в крупные сосуды, в окружающие структуры. Это определяет тактику лечения пациента. В динамике наблюдения на фоне химиотерапии.

Двустороннее расширение и деформация корней легких обычно встречается при саркоидозе ВГЛУ. При этом мы видим двустороннее достаточно симметричное расширение корней с полицикличными контурами.

При компьютерно-томографическом исследовании лимфатические узлы имеют очень характерные черты. Определяется системное увеличение лимфатических узлов. Они имеют однородную структуру, четкие контуры, отсутствие изменений окружающей клетчатки.

Как правило, лимфатические узлы поражаются множественно - каждый в своей группе. Они очень редко приводят к сдавлению бронхов, к возникновению гиповентиляционных ателектатических изменений.

После контрастного усиления, в отличие от туберкулеза ВГЛУ, при саркоидозе они равномерно накапливают контрастный препарат всем объемом. Их плотность незначительно возрастает.

Надо сказать, что при хроническом течении саркоидоза наблюдается формирование кальцината. Сначала уплотнение лимфатического узла в центре, а затем отложение кальция. Раньше всегда считалось, что кальцинаты в лимфатических узлах - это прерогатива только туберкулеза. Нет. По нашим наблюдениям, все гранулематозные процессы могут сопровождаться отложением кальция во ВГЛУ.

При этом при саркоидозе мы видим, что кальцинаты, как правило, формируются и максимально выражены в центре лимфоузла, где в основном это воспаление, и вдали от бронхов.

Здесь приведены кальцинаты ВГЛУ. При силикозе характерны скорлупообразные кальцинаты, при саркоидозе и при туберкулезном поражении.

Двустороннее расширение и деформация корней легких может быть обусловлена не только увеличением лимфатических узлов, но и при легочной гипертензии. В данном случае у пациентки мы видим расширение корней легких и справа характерный симптом, который, кстати, редко встречается - сигарообразный контур.

При внутривенном контрастировании мы видим массивное поражение правой ветви легочной артерии, расширение легочной артерии. Это хроническое течение тромбоэмболии, поскольку мы видим реканализацию тромба. Выраженная двусторонняя гипертензия приводит к расширению корней легких.

Сужение корня легкого встречается крайне редко. В основном оно обусловлено агенезией легочной артерии. При этом рентгенологически отмечается повышение прозрачности одного из легочных полей, отсутствие нормального легочного рисунка и отсутствие собственной тени корня легкого. Это подтверждается (раньше при ангиопульмонографии) при КТ-ангиографии.

При сцинтиграфии этот случай. Мы видим полное отсутствие кровотока в правом легком.

В заключение мне бы хотелось сказать, что [тень] корней легких рентгенологически образуют бронхи и долевые сегментарные ветви легочной артерии, долевые и сегментарные бронхи, крупные вены.

Морфологической основой изменений корней легких является увеличение лимфатических узлов, патологические состояния сосудов, поражения бронхов, расстройства обмена тканевой жидкости, склеротические фиброзные процессы.

Синдром изменения корней легких включает любые отклонения от нормальной картины легких.

Компьютерная томография с внутривенным контрастированием в настоящее время является ведущим методом диагностики патологических изменений корня легкого.

Рентгенография легких

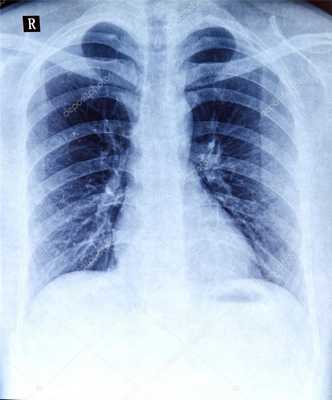

Обзорная рентгенография легких - общее рентгеновское обследование органов грудной клетки в прямой проекции. Она позволяет оценить состояние органов дыхания, сердца, диафрагмы. Является методом скриннинговой диагностики для исключения серьезных проблем с легкими и сердцем при подготовке к большим хирургическим операциям. При подозрении на какую-либо патологию назначаются дополнительные проекции для рентгеновских снимков.

Как проводится ренгенография легких

Процедура не требует специальной подготовки. Необходимо снять все металлические предметы с исследуемой зоны, чтобы не вызывать засвечивание изображения. Процесс выполнения рентгенографии не представляет сложностей. Рентгенолаборант устанавливает пациента на подставку или подкладывает кассету с пленкой под спину сидящего или лежащего пациента. Во время снимка необходима задержка дыхания, чтобы изображение не размазалось. Все исследование занимает 2-3 минуты.

После исследования

После проявки снимок отправится на расшифровку к врачу-рентгенологу. Изучив полученную картину, он сформирует протокол исследования и заключение по полученной рентгенограмме. Врач-рентгенолог на пишет диагноз, он должен описать полученную картину, так как рентгенография легких - это исследование, диагноз ставит только лечащий врач на основании результатов исследований.

Затемнение в легких на флюорографии, усиление легочного рисунка, причины, что это может быть?

Рентгенография в современных реалиях медицины остается информативным и несложным методом. Он используется в диагностике болезней легких, сердца и других органов. Флюорография в выявлении легочной патологии применяется чаще. Этот метод считается скрининговым и общедоступным.

Пациенты и доктора часто сталкиваются с таким рентгенологическим проявлением, как затемнение легких на флюорографии. Что это за клиническая ситуация, с чем она может быть связана? Статья освещает также такие вопросы, как усиление рисунка легких, склероз аорты и ее дуги.

Затемнение легких на флюорографии

Для начала необходимо понять, что рентгеновский снимок — это негативное изображение. Удобнее всего рассматривать и анализировать его с помощью негатоскопа — специального экрана. Более плотные структуры являются светлыми (белыми). Чем меньше плотность, тем темнее будет изображение.

Легкие являются парным органом, содержащим воздух и интерстициальную жидкость, а также кровеносные сосуды с кровью. На снимке это темные поля. При наличии более светлого участка, просматриваемого на снимке с помощью негатоскопа, говорят о фокусе или очаге затемнения, как бы парадоксально это ни звучало.

Что это может быть?

Среди всех возникающих клинико-рентгенологических ситуаций особое значение имеет факт, когда исследование на флюорографии показало затемнение. Существуют различные варианты этого феномена.

Обширное затемнение в легких на флюорографии. О том, что это может быть, судить можно только после дообследования. Такое изменение в проекции легочных полей может вызывать не только болезнь легких, но и поражение других органов грудной клетки: средостения, диафрагмы, пищевода, лимфатических коллекторов.

Следующая возможная патология — округлый очаг или фокус затемнения. Он может приобретать вид круга, овальной структуры, эллипса. Важно детально разбираться, что означает затемнение в легких на флюорографии овальной формы. И снова перед врачом стоит вопрос о локализации патологического образования или процесса.

Причины

Потенциальных этиологических факторов описываемого рентгенологического изменения существует множество. Выяснить его можно после проведения дополнительных исследований.

Когда обнаружено обширное затемнение в легких на флюорографии, причины стоит искать с помощью многопроекционной рентгенологической методики. При смещении средостенных структур в сторону очага затенения подозревают спадение легкого, его отсутствие (после пульмонэктомии), а также цирротическую деформацию легочной ткани. Последняя ситуация отличается от первых двух тем, что само затемнение имеет гетерогенный (неоднородный) характер.

Иногда средостение и его структуры смещаются к противоположной стороне. Если при этом обнаружено затемнение на флюорографии, вероятно, что это может быть опухолевое образование больших размеров или тотальный гидроторакс, скопление воздуха в плевральных полостях.

Причинными факторами возникновения округлого затемнения могут выступать следующие состояния и заболевания:

различные варианты туберкулеза;
пневмония: долевая, сегментарная;
кистозная полость;
злокачественные опухоли;
доброкачественные новообразования (например, гамартома);
аневризматическое расширение сосудов;
эхинококкоз и другие паразитозы.

В сомнительных случаях диагностическое обследование дополняется томографическими методиками.

Что означает усиление легочного рисунка на рентгене?

Легкие имеют неоднородную структуру. Ведь это целый комплекс структур:

альвеолы;
бронхиальное дерево;
вены;
артерии;
лимфатические узлы;
нервные стволы и окончания.

Возможно обеднение и усиление легочного рисунка на рентгене. Что это представляет собой внешне, и какие заболевания необходимо исключить?

Усиление легочного рисунка на флюорографии встречается чаще. Этот термин означает, что единица площади легочного поля содержит большее, чем обычно, число его составных элементов. При этом их размеры, диаметр увеличиваются.

В первую очередь доктора думают о воспалительных изменениях в легких. Причем, оказывается в большинстве случаев, что это остаточные явления в легочной структуре после перенесенного воспаления. Так бывает после пневмонии, туберкулеза.

Когда исключен воспалительный механизм появления усиленного рисунка легких, необходимо вести поиск кардиологических причин. Функциональный диагност думает в этом случае о митральных пороках. Это различные варианты нарушения нормальной работы клапана, обеспечивающего нормальный кровоток из левого предсердия в левый желудочек. Если флюорография выявляет усиление легочного рисунка с ранних лет, вероятность верной гипотезы довольно большая. Такое изменение легочной картины может вызывать как недостаточность, так и стеноз (сужение) митрального клапана.

Менее возможная причина — повышение давления в системе легочной артерии. Легочная гипертензия выставляется только кардиологом, а для ее подтверждения необходимо проведение эхокардиоскопии.

Что еще можно увидеть на снимке?

На рентгене или флюорографии кроме затемнения выявляют просветление легочного поля. При этом оно выглядит темнее, чем обычная легочная ткань. Также возможна деформация корней легкого.

Рентгеновские снимки важны не только для исключения легочной патологии. Они позволяют обнаружить патологические изменения сердца и крупных сосудов.

Увеличенное сердце (расширено влево)

Гипертрофия левого желудочка встречается почти у каждого пациента с артериальной гипертонией. Повышенные цифры артериального давления, в свою очередь, определяются у половины населения. Поэтому расширенное сердце на снимке флюорографии выявляется нередко.

Увеличиваться может весь орган в целом, а также какая-либо отдельная его полость. От этого будет зависеть конфигурация сердечной тени. Именно она и подтолкнет специалиста на правильную мысль и позволит построить верную клиническую гипотезу.

Выявляют изменение заднего кардиодиафрагмального угла (между сердцем и диафрагмой). В нормальных условиях этот угол острый. При гипертрофии левого желудочка он становится тупым. Выявление феномена свидетельствует о том, что сердце расширено влево. Флюорография не дает исчерпывающей информации, поэтому необходимо провести ультразвуковое исследование для более детального определения размеров и объемов камер сердца.

Уплотнение аорты

Тень сердца состоит из двух контуров — правый и левый. Каждый из них отражает строение сердечных полостей и выносящих сосудов. Верхняя часть правого контура и большая половина левого формируется аортой и ее ветвями.

Речь идет об обменном заболевании, которое выражается в накоплении избытка жиров в стенке сосудов. Оно может стать причиной инсультов и инфарктов при дестабилизации атеросклеротической бляшки. Уплотнение дуги аорты при флюорографии — повод назначить биохимическое исследование крови на предмет определения концентрации холестерина, его фракций. Дополнить можно ультразвуковыми методиками — ЭХО-КГ и УЗ-доплерографией.

Склероз дуги аорты

Это еще один часто встречаемый рентгенологический феномен. Склероз дуги аорты при флюорографии считается проявлением системного атеросклероза.

Если холестериновые бляшки обнаружены при проведении флюорографии легких, существует большая вероятность поражения сосудов другой локализации. В первую очередь следует исключить атеросклеротические изменения в коронарных и почечных артериях.

Подтвердить склероз дуги аорты можно с помощью ультразвуковой методики. Для этого применяют эхокардиоскопию.

Полезное видео

Для чего необходимо делать флюорографию - можно узнать из следующего видео:

Расшифровка рентгена грудной клетки в Уфе

Рентгенография применяется для обследования органов грудной клетки, оценки состояния лёгких, бронхов, трахеи, лимфоузлов, костей, сердечно-сосудистой системы. Современное медицинское оборудование позволяет получить четкое изображение внутренних органов в нужной проекции, что значительно упрощает и ускоряет постановку точного диагноза. Рентгенография даёт возможность выявить различные патологии, новообразования, воспаления, механические повреждения и пр.

Порядок проведения рентгенографии грудной клетки

Предварительная подготовка пациента перед проведением обследования не требуется. Не допускается наличие на теле металлических предметов (нательные кресты, украшения и пр.).

Обследование проходит в отдельном кабинете, где расположено соответствующее оборудование. Необходимо следовать указаниям врача, занять требуемое положение перед сканирующим аппаратом, по команде задержать дыхание. Чаще всего перед задержкой требуется сделать неглубокий вдох. Пациент не должен сильно напрягаться при вдохе, так как это приводит к искаженному расположению органов грудной клетки на снимке.

Чаще всего врачу требуется рентгенограмма в прямой проекции, изображение в боковой проекции нужно значительно реже. При правильно проведённом обследовании четко заметны рёбра, сердце, органы дыхания, частично — кости плечевого пояса.

Длительность исследования — около 1 минуты. После получения снимка, врач делает расшифровку, и доводит до пациента результаты обследования, передает подробное заключение.

Доктора отделения

Результаты исследования органов грудной клетки и расшифровка рентгенограммы

После получения снимка, рентгенолог делает заключение и передаёт его лечащему врачу, который направил пациента для прохождения рентгенографии. Описание содержит информацию о расположении и размере сердца, органах дыхания, состоянии сосудистой и лимфатической системы. При наличии инородных предметов, затемнений, новообразований, это также отмечается в описании результатов исследования.

Рентгенография легких позволяет оценить их состояние размер, форму, структуру тканей, а также расположение прочих органов грудной клетки. Для получения наиболее полной информации о состоянии лёгких, врачу необходима рентгенограмма в 2 проекциях, где чётко просматривается лёгочная ткань, купола диафрагмы, тень сердца и органов средостения, кости позвоночника, плечевого пояса, грудины. Изображение различных органов и костей наложено друг на друга.

Для корректной расшифровки изображения необходимо четкое представление о том, как на рентгенограмме выглядят здоровые органы грудной клетки. К примеру, даже малозаметные затемнения, просветления, ассиметричный легочный рисунок может свидетельствовать о серьёзном заболевании. Регулярное проведение обследований позволяет выявить патологии на ранней стадии и незамедлительно приступить к лечению.

При расшифровке рентгенолог оценивает качество снимка. Неправильное проведение процедуры (некорректное расположение пациента, неверная проекция и пр.) не позволяет составить точное заключение, поэтому может потребоваться повторное обследование.

Причиной некорректного результата обследования могут стать:

Дополнительные артефакты — тени различных металлических изделий, которые могут заслонять собой очаги патологий и нарушают целостное восприятие снимка врачом
Полнота снимка — из-за неправильного расположения экрана могут быть некорректно отображены верхушки, поля, синусы диафрагмы
Недостаточно четкое и контрастное изображение — проявляется при неправильном выборе режима рентген-аппарата. Современное оборудование позволяет выбирать дозу излучения для людей различной комплекции. К примеру, для пациентов со значительной массой тела, ожирением, требуется более сильное излучение для получения четкой рентгенограммы. При оцифровке изображения возможно изменение контрастности снимка
Положение тела — при неправильном расположении пациента, несвоевременном выдохе, раскрытии лопаток, некорректной установке экрана или рентгенологической трубки рентгенограмма с большой вероятностью будет искажена

Протокол расшифровки рентгенограммы

Любой квалифицированный врач-терапевт распознает на рентгенограмме серьёзные патологические изменения и повреждения. Однако для составления подробного заключения и выявления заболеваний на ранней стадии необходим детальный анализ рентгенограммы. Для удобства рентгенологов разработан алгоритм, по которому составляется протокол расшифровки.

Точное название обследования — указывается анатомическая область снимка, в какой проекции (боковая, прямая) он выполнен
Оценка симметрии лёгочных полей
Выявлены или нет патологические поля (очаговые, диффузные инфильтративные), просветления в ткани лёгких
Описание лёгочного рисунка (если он нарушен, то это указывает на патологические изменения сосудов лёгких)
Описание корней лёгких — нарушена или нет структура лимфоузлов, присутствуют или нет патологические изменения крупных бронхов
Описание тени органов средостения — особенно важно при диагностике заболеваний сердца
Описание дуги желудочков сердца, крупных сосудов
Состояние диафрагмы и легочно-диафрагмальных узлов синусов — даётся оценка симметрии стояния диафрагмы, угол синуса, заполнен он или нет (присутствие выпота при плеврите)

Воспалительные процессы и туберкулёз

При анализе рентгенограммы следует чётко разделять заболевания, связанные с воспалением тканей, и туберкулёз лёгких. Туберкулома в большинстве случаев локализована на верхушках лёгочных путей, тень от неё округлая, чаще с просветлением в центре — очагом деструкции. Чётко заметны расширенные корни лёгких.

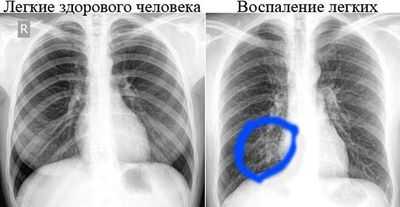

Воспаление лёгких (пневмония) чётко визуализируется на рентгенограмме. Выглядит как инфильтративная тень на фоне усиления рисунка лёгких, очаг пневмонии нередко окружен просветлениями — локальная компенсаторная эмфизема.
