ЭКГ, или электрокардиография, - доступный и при этом высокоинформативный диагностический метод, позволяющий выявлять сердечно-сосудистые заболевания еще на ранних стадиях.

Кому показана ЭКГ?

Это исследование незаменимо, если:

у человека диагностирован ревматизм;
предстоит оперативное вмешательство;
пациент жалуется на дискомфорт, боли в груди и особенно - в области сердца;
имеются одышка, шумы в сердце, общая слабость;
пациент страдает артериальной гипертензией (гипотензией), аритмией;
есть подозрения на развивающиеся или уже имеющиеся болезни сердца;
имеются определенные заболевания внутренних органов, сахарный диабет, иные заболевания эндокринной системы;
обследуемому больше 40 лет;
пациентка ждет ребенка;
присутствуют такие отягчающие факторы, как курение, регулярное употребление спиртного, высокий уровень холестерина и т.д.

ЭКГ в «МедикСити»

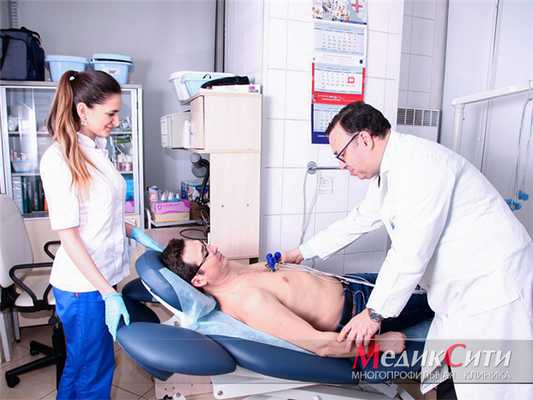

Электрокардиография в «МедикСити»

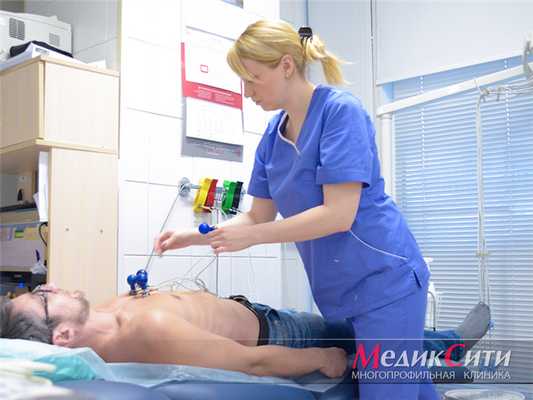

Как проводят ЭКГ сердца?

Суть электрокардиографического исследования заключается в регистрации возникающих в ходе сердечной работы электрических потенциалов и их графическом отображении посредством бумаги (или монитора).

Процедура, в среднем, длится 5-10 минут. Пациента просят раздеться до пояса, открыть запястья и щиколотки и лечь на кушетку.

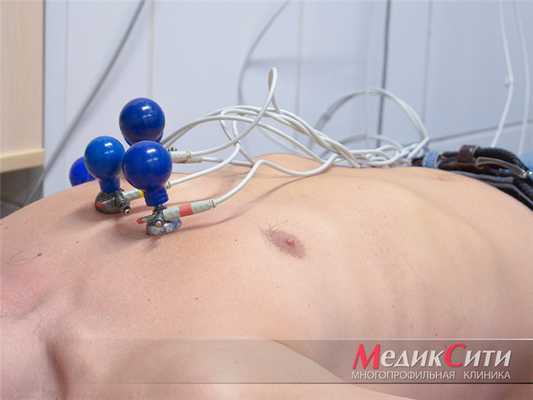

Для исследования применяются металлические электроды, которые в местах прикрепления к телу смазываются специальным гелем (он способствует улучшению проводимости тока).

Электроды располагают на запястьях, щиколотках и участках передней и боковой поверхности грудной клетки. Через эти датчики в аппарат ЭКГ - электрокардиограф - поступает информация о работе сердца.

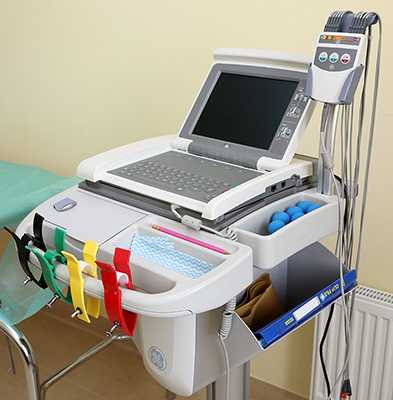

Электрические потенциалы, воспринимаемые аппаратом через электроды на теле пациента, при передаче усиливаются в несколько сотен раз, приводя в действие гальванометр. Колебания последнего и фиксируются на бумаге в виде графика - электрокардиограммы.

ЭКГ с расшифровкой

По завершении исследования врач-кардиолог приступает к расшифровке электрокардиограммы.

Первым делом, изучая ЭКГ, специалист смотрит на показатели ритма сердечных сокращений, сравнивая интервалы между зубцами R: они должны быть одинаковыми, если нет - ритм неправильный.

Далее подсчитывается частота сердечных сокращений (ЧСС): в норме этот показатель не должен выходить за пределы 60-90 ударов в минуту.

По зубцу Р определяется источник возбуждения в сердце. Для здорового органа нормой является синусовый ритм, тогда как предсердный, желудочковый и атриовентрикулярный ритмы указывают на патологию.

Изменения сердечной проводимости оценивается по длительности зубцов и сегментов: для каждого из них определены свои границы нормы.

Амплитуда зубцов - один из важнейших показателей ЭКГ. Увеличение данного параметра свидетельствует о гипертрофии некоторых отделов сердца. А это говорит врачу об имеющейся патологии, например, гипертонической болезни.

В ЭКГ с расшифровкой обязательно определяется электрическая ось сердца (ЭОС). Для людей астенического типа сложения характерно более вертикальное положение ЭОС, для пациентов гиперстенического телосложения - более горизонтальное. При серьезных изменениях в сердце ось смещается резко вправо или влево.

Подробно изучив эти и другие показатели электрокардиограммы, доктор дает заключение, в котором оценивает правильность ритма, источник возбуждения, ЧСС, характеризует ЭОС, а также указывает на конкретные патологические процессы, если они есть.

Интерпретировать результаты ЭКГ должен лишь опытный специалист, досконально разбирающийся во взаимосвязях между всеми элементами кардиологической кривой!

ЭКГ с нагрузкой или стресс-тест

Зачастую, когда нужно выявить нарушения сердечного ритма, провоцируемые повышением физической активности, применяют ЭКГ с нагрузкой.

Такая электрокардиограмма снимается после предварительно выполненных нагрузочных (или функциональных) проб.

Самый простой и не требующий специального оборудования, кроме электрокардиографа и секундомера, способ диагностики - ЭКГ с приседаниями или метод Мартинэ.

Суть метода: у пациента натощак снимают ЭКГ в покое, затем его просят за тридцать секунд присесть 20-40 раз. Сразу после этого записывается повторная электрокардиограмма, через три минуты - еще одна. Анализ разницы результатов ЭКГ до и после нагрузочного теста дает возможность оценить состояние исследуемого органа.

Беговые пробы аналогичны методу Мартинэ, только вместо приседаний пациент заданное время бежит на месте в максимальном темпе. Этот вид ЭКГ также записывается в покое, на пике активности и спустя несколько минут после завершения.

Сделать ЭКГ могут также при беге на беговой дорожке или ходьбе - на степ-платформе или лестнице с определенной высотой ступеней. Такие тесты используются для выявления стенокардии, нарушений ритма и проводимости электрического импульса сердца, провоцируемых физической активностью. А еще помогают оценить устойчивость организма к физической нагрузке.

В нашей клинике стресс-тест проводится на специальном велотренажере, соединенном с компьютером (см. велоэргометрия). Велоэргометрия применяется для диагностики проблем миокарда, развивающихся на фоне другой серьезной патологии, для выявления ишемии (недостаточности кровоснабжения) миокарда.

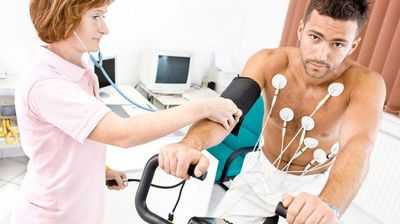

Велоэргометрия (ВЭМ): суть пробы, проведение, нормы и показатели

Обычная кардиограмма, записанная в покое, может диагностировать перенесенный инфаркт миокарда, хроническую коронарную недостаточность, аритмии и блокады. Между тем, она дает мало информации при латентном течении некоторых патологических состояний сердца (отдельные формы коронарной недостаточности, нарушение возбудимости и проводимости), то есть, ЭКГ не позволяет выявить скрытую сердечную недостаточность, проявляющуюся при физических нагрузках.

В подобных случаях нередко используются различные функциональные пробы с дозированной ступенчато нарастающей нагрузкой, например, такой метод функциональной диагностики, как велоэргометрия (ВЭМ), которую в народе называют просто «велосипедом». Это довольно меткое название, поскольку приспособление для проведения обследования действительно очень похоже на знакомое с детства транспортное средство. Хотя еще больше велоэргометр напоминает велотренажер, который обладает способностью давать физическую нагрузку в строго определенной дозе.

Нагрузочные тесты, их цели и задачи

В кардиологической практике для исследования сердца с диагностической и прогностической целью в плане функциональных способностей сердечно-сосудистой системы нередко применяются нагрузочные пробы.

Велоэргометрия («велосипед»), предусматривает регистрацию электрокардиограммы (ЭКГ), измерение частоты сердечных сокращений (ЧСС) и артериального давления (АД) в условиях возрастающих физических нагрузок, которые дозируются до момента проявления клинических признаков непереносимости или до появления у пациента повышения частоты сердечных сокращений на уровне субмаксимальных или максимальных значений. Помимо этих показателей, во время процедуры ведется наблюдение за состоянием дыхательной системы испытуемого, а также за его реакцией на тестирование.

Велоэргометр пользуется большой популярностью среди проб с физнагрузкой, поскольку его можно приспособить для проведения процедуры с помощью рук, он более легкий, компактный, не столь шумный и стоит дешевле, нежели другое устройство, предназначенное для тех же целей, называемое тредмилом. Вместе с тем, у велоэргометрии есть и свои недостатки:

«Велосипеду» очень сложно обучить женщин преклонного возраста, которые никогда не крутили педали;
Во время процедуры на велоэргометре нередко отмечается значительное повышение артериального давления, что не очень полезно людям с далеко зашедшей артериальной гипертензией.

Учитывая данные обстоятельства, врач таким категориям пациентов все же предпочитает рекомендовать тредмил-тест.

Тредмил-тест - это диагностический метод, предполагающий регистрацию ЭКГ и контроль АД во время движения пациента по бегущей дорожке, которая меняет угол уклона.

Тредмил-тест, как и велоэргометрия, имеет своей задачей диагностику электрокардиографических изменений в миокарде, вызванных ишемией, прогнозирование дальнейшего развития патологии, определение эффективности лечения, а также способности организма пациента переносить физическое напряжение.

В связи с этим данные виды тестирования (движущаяся дорожка и «велосипед») проводят:

Для индивидуального анализа эффективности лечения ИБС, стенокардии напряжения, а также обследования с прогностической целью пациентов, страдающих ишемической болезнью сердца;
В случае если имеет место подозрение на ИБС, скрытые нарушения ритма и проводимости, но клинический диагноз требует уточнения;
После таких оперативных вмешательств, как стентирование и шунтирование;
После перенесенного инфаркта миокарда - через месяц от начала болезни (более раннее обследование, имеющее целью раннюю индивидуализированную реабилитацию возможно исключительно в специализированных стационарах и только при отсутствии осложнений;
При подборе режимов тренировки на различных этапах реабилитации пациентов, перенесших инфаркт миокарда;
С целью освидетельствования на пригодность к определенным видам профессиональной деятельности, требующей хорошего здоровья сердца и сосудов (летчики, машинисты).

В отношении больных, имеющих кардиологическую патологию, целесообразно применять пробы на велоэргометре или на движущейся дорожке, поскольку они дают наибольший объем информации и при правильном использовании и выполнении всех условий не приносят вреда здоровью. Иногда пациентам предлагают тестирование, предусматривающее ходьбу в течение 6 минут или кистевой жим.

К проведению этих функциональных проб, как правило, подходят со всей серьезностью, поскольку они (и тредмил-тест, и велоэргометрия), имеют ряд противопоказаний, абсолютных и относительных, которые будут описаны в следующих разделах, когда мы вернемся к основной теме - велоэргометрия.

Есть еще и другие нагрузочные пробы, например, Гарвардский степ-тест, который представляет собой подъем на ступеньку определенной высоты (для мужчин - 50 см, для женщин - 43 см) поочередно правой и левой ногой в заданном темпе, проба Руфье (30 приседаний за 45 секунд), проба Котова-Демина (бег на месте). При проведении этих нагрузочных проб измеряется артериальное давление и подсчитывается частота пульса, однако здесь нет строго дозирования и данные процедуры проводятся чаще для определения физической подготовки начинающих спортсменов, новобранцев или людей, желающих связать жизнь с профессией, предполагающей достаточную выносливость, поэтому проявляющих особый интерес к работе своей сердечно-сосудистой системы.

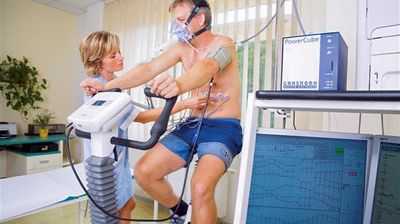

Проведение велоэргометрии

Во время проведения велоэргометрии с помощью компьютера возможна регистрация гемодинамических параметров и функциональных способностей дыхательной системы, однако, в большей части случаев к главным показателям данной процедуры относят:

Электрокардиограмму, которая анализирует положение интервала ST - крутизну подъема или депрессии данного сегмента;
Артериальное давление;
Частоту сердечных сокращений.

Прежде чем сделать ВЭМ, пациенту снимают кардиограмму в покое (12 отведений) и измеряют артериальное давление. Затем испытуемого отправляют на «велосипед», где для начала он разминается в течение 1-2 минут и только после этого получает непрерывную ступенчато-нарастающую нагрузку (на каждый уровень физнагрузки уходит от 1 до 5 минут). Врач по специальной формуле рассчитывает пороговую мощность нагрузки и регулирует время пребывания на велоэргометре - оно не должно превышать четверти часа, потому что при большей продолжительности процедуры пациент сильно устает и, чувствуя слабость в ногах, не может продолжать обследование. Электрокардиограмма и артериальное давление регистрируются по окончании каждой ступени физической нагрузки.

Основные показатели велоэргометрии

Частота сердечных сокращений

Известно, что интенсивная физическая нагрузка заставляет сердце усиленно работать, что, естественно, приводит к увеличению частоты сердечных сокращений, возрастанию сердечного выброса и потреблению кислорода (О₂). Максимальный захват О₂ (максимальная аэробная способность, в норме - 100%) с возрастом имеет тенденцию к снижению. Такая же картина наблюдается у нетренированных людей и при наличии сердечно-сосудистой патологии (и причина этому - уменьшение сердечного выброса). Для того, чтобы определить, насколько отличаются реальные значения от нормальных показателей, нужно знать норму при физической нагрузке в зависимости от пола, возраста, роста и веса (врач, расшифровывающий результаты пробы, располагает формулами и таблицами).

В качестве примера можно привести расчет максимальной частоты сердечных сокращений при 100% аэробной способности:

Таким образом, ориентировочно для 20-летних ЧСС_max = 200 уд/мин, для 40-летних - 180 уд/мин, в то время как для людей, достигших 60-летнего возраста, этот показатель в норме опустится до 160 уд/мин.

Помимо максимального пульса, при проведении велоэргометрии может использоваться понятие субмаксимальной ЧСС, соответствующей заранее заданной физической нагрузке, мощность которой не достигает 100% (это может быть и 60, и 70, и 80%). Для таких случаев также существуют формулы и таблицы, по которым врач производит расчет. При вычислении субмаксимальной частоты сердечных сокращений от 200 отнимают возраст (ЧСС = 200 - кол-во прожитых лет).

Какие варианты можно ожидать при велоэргометрии? Их три: норма, снижение ЧСС в сравнении с нормальными показателями и увеличение.

Сердце отдельных людей не особо реагирует на физические нагрузки (ЧСС не возрастает), что дает основание предположить:

Синдром слабости синусового узла (СССУ);
Недостаточную продукцию гормонов щитовидной железы (гипотиреоз);
Воздействие некоторых лекарственных средств, например, бета-адреноблокаторов.

Стремительное увеличение ЧСС выше нормальных показателей может стать свидетельством:

Детренированности пациента;
Высокого эмоционального фона в период проведения пробы;
Неспособности левого желудочка полноценно расслабляться для заполнения кровью (дисфункция);
Анемического состояния;
Повышенной функциональной активности щитовидной железы (гипертиреоз).

Артериальное давление

Нарастание физической нагрузки естественным образом влечет подъем систолического давления, которое может достигать уровня в 200 и более мм. рт. ст., тогда как диастолическое кровяное давление в норме (у здоровых лиц) изменяется совсем незначительно, всего лишь на 10 мм. рт. ст. в ту или иную сторону.

Отклонения значений АД от нормальных показателей при велоэргометрии могут выступать в различных вариантах:

У лиц, страдающих артериальной гипертензией, отмечается значительный скачок артериального давления, как систолического, так и диастолического;
При чрезмерном расширении кровеносных (в большей степени - артериальных) сосудов или дисфункции сердечной мышцы (из-за неполноценного сердечного выброса) давление в момент проведения ВЭМ может оставаться неизменным;
Падение кровяного давления и появление клинических признаков стенокардии дает основание предположить тяжелое ишемическое поражение левого желудочка.

Между тем, незначительное повышение АД (или даже его падение, тоже едва заметное) не относится к типичным признакам сердечно-сосудистой патологии (стенокардия, болезни миокарда, прием лекарственных препаратов, снижающих АД, нарушение ритма). Такой вариант может наблюдаться, как ответ вегетативной нервной системы у лиц, для которых при определенных обстоятельствах (вегетативная дисфункция, например) характерны подобные вазовагальные реакции.

Электрокардиограмма

ЭКГ при физическом усилии (и по мере его возрастания) также претерпевает определенные изменения:

В норме укорачиваются интервалы: P-Q, QRS, QT;
Повышается вольтаж Р;
Снижается точка J и сегмент ST (последний дает снижение косовосходящего типа).

Отклонения от нормальных показателей кардиограммы:

Глубокая горизонтальная депрессия ST указывает на развивающуюся под внутренним слоем стенки сердца ишемию миокарда;
Подъем сегмента ST дает основание заподозрить распространяющуюся на всю глубину сердечной мышцы ишемию;
Перемещение сегмента ST ниже изолинии и приобретение им косонисходящего, медленно-восходящего или горизонтального направления свидетельствует о стенокардии напряжения.

Помимо сердечных болезней, смещение сегмента ST ниже изолинии может говорить о других патологических состояниях:

Гипертрофии левого желудочка при гипертонии или стенозе аортального клапана;
Снижении калия в крови;
Гипервентиляции;
Анемиях;
Пролабировании митрального клапана;
Недостаточности митральной и аортальной;
Полных и неполных блокадах ножек пучка Гиса;
Некоторых видах тахикардий.

Следует отметить, что в норме при прекращении нагрузки показатели кардиограммы быстро возвращаются к исходным значениям.

Противопоказания - относительные и абсолютные

С любыми физическими нагрузками при определенных заболеваниях сердечно-сосудисой системы следует проявлять осторожность, поэтому для проведения нагрузочных проб составлен перечень абсолютных и относительных противопоказаний.

Ни при каких обстоятельствах и подозрениях «не светит» ВЭМ людям, имеющим болезни сердца и сосудов, которые отнесены к абсолютным противопоказаниям:

Подозрение на острый инфаркт миокарда (ИМ);
Нестабильная стенокардия (приступ предсказать невозможно, во время приступа грозит развитием острого ИМ), стенокардия напряжения 3 и 4 функциональных классов;
Экстрасистолы (многоочаговые, ранние, групповые);
Артериальная гипертензия, плохо поддающаяся контролю;
Аневризма аорты;
Хроническая сердечная недостаточность IIА-Б стадии и выше, то есть, когда появляются признаки декомпенсации сердечной деятельности;
Тромбофлебит (острый);
Системные заболевания в фазе обострения;
Нарушение мозгового кровообращения.

Есть некая перспектива пройти велоэргометрию в облегченном варианте пациентам с сердечной патологией, которая занесена в список относительных противопоказаний:

Выраженный подклапанный и клапанный стеноз устья аорты;
Высокое кровяное давление (200/100 мм. рт. ст.), если оно поддается коррекции;
Атриовентрикулярная блокада 2-3 ст.;
Приступ мерцания и трепетания предсердий;
Пароксизмальная тахикардия;
Частая экстрасистола (более 10/мин);
Синдром Вольфа-Паркинсона-Уайта.

Если, кроме сосудистой патологии нижних конечностей и болезней суставов, других противопоказаний для проведения исследования с нагрузкой нет, то пациенту предлагают (в качестве альтернативы) сделать фармакологические пробы с дипиридамолом (провокация миокардиальной ишемии) или добутамином, увеличивающим показатели ЧСС, АД, сократимость сердечной мышцы и потребность ее в кислороде. В общем, не надо отчаиваться - альтернатива есть всегда.

Пройти «велосипед» и получить результат

Не следует думать, что пройти ВЭМ так просто: получил направление и пошел. Прежде чем сделать пробу с нагрузкой, пациент должен понимать, что для проведения этой процедуры существует много условий ее выполнения. И даже с учетом относительных и абсолютных противопоказаний, пройти велоэргометрию без подготовки пациент не сможет, поэтому:

За неделю до исследования он прекращает применение сердечных гликозидов, кордарона, трициклических антидепрессантов;
За 3-4 дня исключает соли лития;
За 48 часов - отменяет бета-блокаторы;
За 24 часа (и не менее) пациент перестает принимать силуретики и антиангинальные препараты (лекарственные средства, применяемые при приступах стенокардии), и, хотя все нитраты отменяются за сутки до исследования, больной может позволить себе принять нитроглицерин, поскольку ему разрешают купировать приступ стенокардии таким образом.

Следует отметить: если исследование проводится с целью определения воздействия антиангинальных препаратов на переносимость физнагрузок у пациентов, страдающих стенокардией, то лекарственные средства данной фармакологической группы не отменяются.

После окончания процедуры врач функциональной диагностики дает заключение об итогах нагрузочной пробы:

Результат - отрицательный (при наборе субмаксимальной нагрузки все показатели остаются в пределах нормы);
Тест сомнительный (возникновение болей в грудной клетке, депрессия ST на кардиограмме);
Тест положительный (описание ишемических преобразований сегмента ST).

В иных случаях целью пробы с нарастающей нагрузкой является подбор некоторых химиотерапевтических препаратов, тогда велоэргометрию или тредмил-тест следует сделать спустя 1-2 часа после того, как человек принял лекарство, то есть, на предполагаемом «пике» его фармакологического действия. Насколько будет эффективен данный препарат - можно судить по приросту толерантности к физическому напряжению после приема лекарственного средства по отношению к исходным значениям переносимости физнагрузок.

Пробы с физической нагрузкой в кардиологии

Электрокардиография (ЭКГ) — основной и самый распространенный инструментальный метод диагностики ишемической болезни сердца (ИБС). Депрессия или элевация сегмента ST на ЭКГ, инверсия и другие альтерации зубца Т, особенно связанные с физическим или психоэмоциональным напряжением, достоверно указывают на патологию коронарных сосудов.

практикующий кардиолог, кандидат медицинских наук, город Москва. В 1980‑е годы одним из первых ученых в СССР разрабатывал методику диагностической чреспищеводной электрокардиостимуляции. Автор руководств по кардиологии и электрокардиографии. Его перу принадлежит несколько популярных книг, посвященных разным проблемам современной медицины.

Разнообразие клинических проявлений ИБС, распространенности и локализации поражений коронарных артерий в сочетании с низкой специфичностью изменений сегмента ST и зубца Т обусловливают трудности диагностики коронарной патологии. Связь ангинозного приступа при ИБС с физическим напряжением позволяет применять нагрузочные пробы: характерные изменения ЭКГ при физической нагрузке почти однозначно связаны с патологией коронарных артерий.

При снятии пробы с физической нагрузкой выполняются приседания, ходьба или бег на месте, наклоны или отжимания, выполняемые с разной интенсивностью и в разном темпе, что не позволяет унифицировать и стандартизировать диагностические физические нагрузки.

Применяемые сегодня велоэргометрия (ВЭМ) и проба на бегущей дорожке (тредмил-тест) дают возможность дозировать физическую нагрузку в килограммометрах (кг*м), джоулях (дж) или в единицах МЕТ (метаболический эквивалент, 1 МЕТ соответствует уровню основного обмена: 3,5 мл кислорода на 1 кг массы тела за минуту). Уровень потребления кислорода отражает функциональное состояние организма, прежде всего — состояние сердечно-сосудистой системы. Высокое потребление кислорода при физической нагрузке характерно для тренированных людей, снижение этого показателя свидетельствует об истощенных резервах сердечной мышцы.

Врачи-клиницисты (кардиологи и терапевты) должны знать диагностические возможности метода, показания и противопоказания к нему, некоторые ограничения его применения, накладываемые чувствительностью и специфичностью методики. Нагрузочные пробы назначаются:

с диагностической целью пациентам, диагноз ИБС у которых не установлен
для уточнения происхождения болей в области сердца
для диагностики нарушений ритма сердца
для выявления лиц с гипертензивной реакцией на физическую нагрузку
для определения толерантности к физической нагрузке пациентов с установленным диагнозом ИБС, в т. ч. перенесшим инфаркт миокарда или оперативное вмешательство на сердце с целью оценить эффективность лечения и или реабилитационных мероприятий
для уточнения прогноза у коронарных больных и у больных с другими заболеваниями сердца, в т. ч. после оперативного лечения для экспертизы трудоспособности
для оценки физического состояния здоровых, в т. ч. в спортивной, военной, космической медицине

Ступенчатая проба Мастера, выполняемая в темпе, заданном стуком метронома, была первой попыткой стандартизировать ЭКГ пробу с физической нагрузкой, позволяла с известной степенью достоверности сравнивать результаты различных лабораторий и оценивать динамику прогрессирования болезни или успехи в реабилитации пациента.

Диагностическая нагрузочная проба

Пациентам с кардиалгией для верификации диагноза ИБС проводится проба с физической нагрузкой на велоэргометре или на тредмиле. Выбор методики исследования зависит от технических возможностей лаборатории, от предпочтений и в меньшей степени — от физического состояния пациента.

Кому‑то из пациентов легче выполнить упражнение на велоэргометре, другим удобнее воспользоваться бегущей дорожкой. Людям с избыточной массой тела (более 100-110 кг) предлагается тредмил, как и пациентам с сопутствующей патологией нижних конечностей (болезни суставов, сосудистая патология), которым бывает тяжело выполнить упражнение на велоэргометре.

Женщинам предпочтительно назначать бегущую дорожку, при прочих равных условиях они на тредмиле выполняют большую по мощности нагрузку, соответственно, достигается большее значение ЧСС. При выполнении пробы на велоэргометре женщины и пациенты старшего возраста прекращают нагрузку до достижения субмаксимальной ЧСС по экстракардиальным причинам (усталость, боли в ногах и т. п.), соответственно, проба оказывается незавершенной и диагностически незначимой.

Диагностическая проба с физической нагрузкой назначается пациентам с исходно неизмененной ЭКГ, на которой сегмент ST располагается на изолинии. Связано это прежде всего с тем, что положительная нагрузочная проба предполагает в классическом случае депрессию сегмента ST более 1 мм (0,1мВ) или его элевацию более 2 мм (0,2 мВ).

Прием бета-блокаторов и коронаролитиков, а также сосудорасширяющих лекарственных препаратов отменяется за 1-2 суток до исследования. Если по клиническим причинам отменить прием этих препаратов невозможно (загрудинные боли на фоне отмены медикаментов), интерпретация результатов исследования будет крайне затруднена, а сама проба будет лишена диагностического смысла.

Особый случай

Среди противопоказаний к проведению нагрузочных проб отсутствует депрессия сегмента ST и отрицательный зубец Т (имеются в виду отведения, где зубец Т облигатно положительный). В то же время к назначению нагрузочной пробы у таких пациентов необходимо подходить с осторожностью, а специалистам функциональной диагностики учитывать некоторые особенности при проведении исследования и оценке его результатов.

Диагностический алгоритм у пациентов с исходной депрессией сегмента ST и отрицательным зубцом Т должен включать проведение фармакологических проб с обзиданом и хлористым калием. Положительный результат пробы (подтягивание сегмента ST и инверсия зубца Т из отрицательного в положительный) расценивается как признак, отвергающий диагноз поражения коронарных артерий. Полезно также провести активную ортостатическую пробу — регистрацию ЭКГ в положении лежа и стоя, в ряде случаев депрессия ST исчезает, сегмент подтягивается к изолинии. Такая динамика ЭКГ ставит диагноз коронарной патологии под сомнение. При гипервентиляции (не менее 20 глубоких и частых дыхательных движений) положительная проба заключается в нормализации показателей ЭКГ. Положительную пробу с гипервентиляцией обусловливают симпато-адреналовые механизмы, диагноз ИБС в этом случае можно исключить.

Проба с физической нагрузкой у пациентов с исходно измененной ЭКГ (депрессия ST и инверсия Т) проводится с сугубой осторожностью. Если при минимальных нагрузках (25 и 50 вт) с увеличением ЧСС сегмент ST возвращается к изолинии, то такую динамику ЭКГ следует расценивать как признак отрицательной пробы, отвергающей поражение коронарных артерий у пациента.

Положительная проба

Критерии положительной пробы: появление типичного ангинозного приступа, развитие во время пробы нарушения ритма или проводимости (мерцательной аритмии, атриовентрикулярной блокады, частых экстрасистол и др., депрессия сегмента ST более 2 мм при проведении пробы, инверсия зубца Т в отрицательную фазу). При положительной пробе следует отметить ЧСС, при которой появились указанные признаки, двойное произведение, максимальную мощность нагрузки или величину МЕТ при появлении критериев прекращения пробы.

По результатам проведения пробы с физической нагрузкой выдается заключение:
а) положительная проба,
б) отрицательная проба
в) сомнительная или
г) недостоверная (незавершенная, неинформативная) проба.

Отрицательная проба

Заключение об отрицательной пробе формируется при отсутствии клинических и ЭКГ-признаков нарушения коронарного кровообращения. При этом следует обратить внимание на достижение пациентом субмаксимальной ЧСС (75-85 % от максимальной для его возраста ЧСС) и выполнение им нагрузки не менее 150 вт (12 МЕТ). Например, достижение ЧСС 150 мин-1 при нагрузке 125 вт не позволяет сделать вывод об отрицательности пробы, поскольку субмаксимальная ЧСС достигнута при нагрузке менее 150 вт. Если же при нагрузке 150 вт достигнута ЧСС 130 мин-1, что составляет менее 75 % максимальной ЧСС — пробу все же следует расценивать как отрицательную. Собственный опыт и данные медицинской литературы позволяют утверждать, что больные ИБС не способны выполнить нагрузку 150 вт с ЧСС менее субмаксимальной.

Сомнительная проба

Проба считается сомнительной, если во время ее выполнения наблюдается смещение сегмента ST до 1 мм, если отмечается типичный болевой приступ без ишемических изменений на ЭКГ, если нарушения сердечного ритма (экстрасистолия, сердечные блокады, пароксизмальная тахикардия) не позволили завершить тест.

Неинформативная проба

Проба может быть прекращена из‑за выраженной одышки, болей в суставах или в голенях до достижения пациентом субмаксимальной ЧСС при выполнении им нагрузки малой или средней мощности (менее 150 вт), при этом клинических и электрокардиографических критериев прекращения пробы не отмечается. Как правило, пациенты в этих случаях не достигают субмаксимальной ЧСС. Результаты таких проб расцениваются как неинформативные.

Толерантность к физической нагрузке позволяет оценить эффективность проводимого лечения и реабилитационных мероприятий.

При физической нагрузке артериальное давление повышается. При исходном систолическом АД 160 мм рт. ст. и более от проведения теста следует отказаться, если в процессе выполнения пробы АД повышается до 230 мм рт. ст., пробу следует прекратить. Оценка результатов пробы проводится по общепринятым критериям, дополнительно оценивается тип реакции кровообращения на нагрузку как гипертензивный (неадекватный прирост АД на каждой ступени нагрузки).

Определение толерантности к физической нагрузке

Толерантность к физической нагрузке — это важный показатель у больных ИБС, в частности, после перенесенного инфаркта миокарда, стентирования коронарных сосудов, операции аортокоронарного шунтирования. Толерантность к физической нагрузке позволяет оценить эффективность проводимого лечения и реабилитационных мероприятий.

Для определения толерантности используется, как правило, методика ступенчато возрастающих нагрузок на велоэргометре с шагом 25-30 вт, длительность каждой ступени нагрузки не менее 3 минут (время, за которое развивается состояние steady state, — стабильный уровень потребления кислорода миокардом). При выполнении пробы на тредмиле мощность нагрузки задается скоростью движения ленты и углом ее наклона к горизонту, оценка толерантности осуществляется в единицах МЕТ.

Следует отметить, что количество ступеней нагрузки должно быть не более четырех, физическая детренированность, усталость, другие экстракардиальные причины ограничивают физическую работоспособность и повлияют на оценку результатов. Пробу не следует проводить излишне долго. Критериями прекращения пробы служат общепринятые клинические и электрокардиографические критерии (возникновение ангинозного приступа, динамика сегмента ST и зубца Т на ЭКГ, достижение субмаксимальной ЧСС). Мощность физической нагрузки, соответствующая толерантности, или величина МЕТ определяется по предыдущей выполненной ступени нагрузки. Так, если тест прекращен при выполнении нагрузки 100 вт, толерантность определяется как 75 вт. Если субмаксимальная ЧСС была достигнута при нагрузке 8 МЕТ, а предыдущая ступень тредмила была 6 МЕТ — толерантность определяется как 6 МЕТ.

Соответствие МЕТ основным видам деятельности

МЕТ	Виды деятельности
1	Отдых
2	Ходьба по ровной местности в спокойном темпе
4	Быстрая ходьба
7	Прием душа
10	Подъем по лестнице до 5-го этажа в среднем темпе (без остановок)
13	Выполнение физической работы средней интенсивности (вскапывание огорода)
18	Занятия спортом

Практическое значение имеет соотношение МЕТ различным видам деятельности, приведенным в таблице.

Клиницист (кардиолог или терапевт), должен знать показания и противопоказания к проведению пробы с физической нагрузкой, должен четко сформулировать задачу перед врачом функциональной диагностики, знать основные методические принципы проведения нагрузочных тестов, чтобы адекватно и критично оценить их результаты и практическое значение.

Электрокардиография (ЭКГ) с функциональными пробами

Это модификация метода стандартной электрокардиографии, когда запись кардиограммы проводится на фоне введения лекарственных препаратов, влияющих на коронарное кровообращение и функциональное состояние миокарда. Нагрузочная фармакологическая проба проводится с контролем состояния больного, измерением артериального давления и записью ЭКГ. Методика записи кардиограммы не отличается от классической. ЭКГ и давление регистрируют до введения препарата, каждую минуту на фоне введения препарата и после прекращения введения до момента возвращения конфигурации ЭКГ в исходное состояние. Изменения ЭКГ оценивают по тем же критериям, что и при нагрузочных пробах с физическими нагрузками (велоэргометрии и тредмил-тесте). Нагрузочную фармакологическую пробу считают положительной при проявлении изменений ЭКГ ишемического характера в сочетании или без сочетания с приступом стенокардии. Если болевые ощущения в грудной клетке не сопровождаются изменениями электрокардиограммы, то пробу считают сомнительной. Отсутствие приступа стенокардии и изменений на ЭКГ указывает, что проба является отрицательной. Исследование прекращается по достижению положительного результата или при отсутствии такового, но введении определенной дозы препарата.

Показания
Нагрузочные фармакологические тесты, как и тесты с физической нагрузкой, используются в кардиологии для диагностики ишемической болезни сердца, особенно начальных безболевых форм и некоторых редких и особых форм болезни.
Подготовка к исследованию
За три часа до проведения нагрузочных тестов необходимо исключить приём пищи, напитков, содержащих кофеин, алкогольных напитков, а также воздержаться от курения. Не рекомендуется проводить исследование после стрессовых ситуаций и больших физических нагрузок. Перед исследованием необходима консультация врача о принимаемых лекарственных препаратах, оказывающих влияние на сердечно-сосудистую систему.

Проба назначается врачом после анализа обычной ЭКГ. Помогает диагностировать ваго- или симпатозависимые нарушения ритма и проводимости. Позволяет выявлять вегетативную реактивность сердечно-сосудистой системы и дифференцировать ее от других патологических состояний. После предварительного короткого отдыха пациенту регистрируется ЭКГ в горизонтальном положении. Затем производится регистрация ЭКГ в вертикальном положении после 5-10 минут стояния.

Мужчинам рекомендуется предварительно сбрить волосы на груди для улучшения контакта электродов с кожей и повышения качества записи при ЭКГ.

Иногда на ранних этапах проб с физической нагрузкой выявляются неспецифические изменения ЭКГ, затрудняющие интерпретацию результатов. Эти изменения объясняют гипокапнией и дыхательным алкалозом, артериальной гипоксемией, сдвигами электролитов крови, но в основном связывают с гипервентиляцией легких.
Для того, чтобы отличать изменения ЭКГ, связанные с самой нагрузкой, от изменений реполяризации, вызванных гипервентиляцией, проводится дополнительная проба — проба с гипервентиляцией.
Установлено, что гипервентиляция легких, вызывая внеклеточный алкалоз, ведет к изменениям внутриклеточного содержания ионов водорода и кальция.
Вследствие снижения содержания водорода и повышения кальция в гладкомышечных клетках коронарных артерий индуцируется ангиоспазм, в связи с чем эту пробу стали применять для диагностики спонтанной стенокардии.

Особенности оценки результатов нагрузочных проб при синдроме WPW

Синдром WPW или синдром предвозбуждения желудочков, как известно, связан с наличием добавочных путей проведения между предсердиями и желудочками, что обуславливает характерные изменения ЭКГ покоя. Распространенность синдрома WPW в популяции относительно невысока - от 0,01-0,3% [1], вместе с тем, он может сочетаться с другой сердечнососудистой патологией, в том числе ишемической болезнью сердца (ИБС). Нагрузочные тесты, в частности велоэргометрия и тредмил-тест, широко используются в диагностике ИБС. Из литературы известно о возможности ложноположительных результатов ЭКГ-тестов при синдроме WPW. Тем не менее, на практике указанные тесты нередко применяются в данной группе пациентов. Выбор вида нагрузочного теста и правильная интерпретация его результатов при синдроме WPW по этой причине остаются важной задачей.

Нами представлен клинический случай диагностики ИБС с использованием различных видов нагрузочных тестов у асимптомной женщины с синдромом преждевременного возбуждения желудочков.

Пациентка К., 43 лет, была госпитализирована с целью обследования с диагнозом ИБС, постинфарктный кардиосклероз. При поступлении не предъявляла каких-либо специфичных жалоб. Из анамнеза известно, что диагноз установлен ретроспективно на основании изменений ЭКГ. Указаний на затяжной ангинозный приступ в анамнезе не отмечалось. Больная не описывала клиники стенокардии, не отмечала повышений АД и нарушений ритма сердца. Ранее при повторных биохимических анализах крови у пациентки выявлялось повышение уровня общего холестерина от 6,0-6,5 ммоль/л. Женщина курила в течение нескольких лет, однако прекратила курение незадолго до госпитализации и имела сохраненную менструальную функцию. Изменения ЭКГ покоя были выявлены впервые случайно при обследовании в санатории. Как видно из представленной ЭКГ (рис. 1), в правых грудных отведениях желудочковый комплекс имел QS-форму, сохранявшуюся при записи ЭКГ на вдохе, что на догоспитальном этапе было интерпретировано как рубцовые изменения переднеперегородочной области. Кроме этого, отмечалось укорочение интервала P-Q до 0,10 с. и изменения начальной части комплекса QRS в виде слабо выраженной «дельта»-волны.

Рис. 1. ЭКГ покоя пациентки К., 43 лет.

Рис. 2. ЭКГ-динамика при нагрузочной пробе пациентки К., 43 лет.

Учитывая факторы риска ИБС и неоднозначные результаты стресс-теста, пациентке была проведена однофотонная эмиссионная компьютерная томография миокарда с оценкой перфузии в покое и на фоне пробы с физической нагрузкой (рис. 3 - см. 1-ую страницу обложки). В качестве радиофармпрепарата использовался 99mTc-технетрил, ВЭМ выполнена по стандартному протоколу R.Bruce. В ходе пробы достигнута ЧСС 170 уд/мин, клинических признаков острой ишемии миокарда не установлено. На перфузионных томосцинтиграммах при исследовании в покое и в условиях нагрузочной пробы регионарных дефектов перфузии не определялось, нарушений локальной сократимости левого желудочка не установлено. Таким образом, несмотря на имеющиеся факторы риска, хорошая толерантность к физической нагрузке, а также отсутствие дефектов перфузии и нарушений локальной сократимости миокарда как в покое, так и в условиях нагрузки позволили расценить результаты ЭКГ стресс-теста как ложноположительные, а пациентку - как имеющую низкий риск ишемической болезни сердца. Изменения комплекса QRS трактованы как характерные для синдрома WPW, типа Б (укорочение интервала P-Q до 0,10”, отрицательная «дельта»-волна в отведениях V1-V3, положительная - в отведениях V5-V6), что и обуславливало специфическую «псевдоинфарктную» картину ЭКГ покоя. В течение 5-и лет наблюдения пациентка продолжает оставаться асимптомной, на фоне соблюдения диетических рекомендаций отмечается нормализация уровня липидов крови (общий холестерин - 4,0-4,5 ммоль/л, липопротеиды низкой плотности - менее 2,5 ммоль/л).

Рис. 3. Результаты однофотонной эмиссионной компьютерной томографии в покое и при нагрузке

Высокая частота ложноположительных результатов нагрузочной пробы с ЭКГ при синдроме преждевременного возбуждения желудочков неоднократно описана в литературе. Так, согласно данным M.R.Jezior и соавт. [2], которые проанализировали 8 исследований с проведением стресс-теста при синдроме WPW, с общим числом 176 пациентов, ложноположительные результаты регистрировались у 49% пациентов (табл. 1). При этом ряде случаев на фоне нагрузки «дельта»-волна исчезала с одновременной нормализацией сегмента ST. Вместе с тем изменения сегмента ST в части случаев сохранялись, несмотря на исчезновение «дельта»-волны, что авторы объясняют феноменом «cardiac memory», обуславливающем персистенцию нарушений реполяризации, например, после прекращения стимуляции или после тахикардии. В некоторых случаях депрессия сегмента ST была очень выраженной (более 4 мм) при ангиографически нормальных коронарных артериях.

Таблица 1. Ложноположительные результаты нагрузочного ЭКГ-теста у пациентов с синдромом WPW по данным M.R.Jezior и соавт.

Исследование	Вид СТ	Пациенты с депрессией сегмента ST, n	Пациенты, с выполненным ИИ, n	Пациенты с аномальными результатами ИИ, n
Gazes [3] (n=23)	T	20
Poyatos и др. [4] (n=58)	T	31	18	9
Strasberg и др. [5] (n=54)	T	19
Paquet и др. [6] (n=1)	T	1	1	1
Archer и др. [7] (n=8)	B	7	8	2
Tawarahara и др. [8](n=20)	С	20	2
Pattoneri и др. [9] (n=11)	B	7
Greenland и др. [10] (n=1)	T	1
Всего (n=176)	86 (49%)	47	14 (30%)

где, СТ - стресс-тест, ИИ - изотопное исследование, T - тредмил; B - велоэргометрия; С - сцинтиграфия миокарда (таллий) с нагрузкой.

Данный случай также демонстрирует возможные сложности в оценке результатов нагрузочной пробы при наличии синдрома преждевременного возбуждения желудочков. Согласно рекомендациям АСС, стресс-тест с ЭКГ при синдроме WPW относится к классу III показаний [11]. Поэтому, прежде всего, важной является правильная диагностика синдрома WPW, поскольку от этого зависит выбор метода функциональной диагностики. Как известно, при синдроме WPW возбуждение от предсердий к желудочкам передается как через атриовентрикулярный узел, так и по дополнительному пути проведения (пучку Кента), что обуславливает укорочение интервала P-Q и расширение комплекса QRS с появлением «дельта»-волны.

В представленном случае, несмотря на укорочение интервала P-Q, слабая выраженность «дельта»волны может привести к проблеме распознавания синдрома преждевременного возбуждения желудочков и ошибочной трактовке изменений ЭКГ как рубцовых постинфарктных. Такому заключению могут способствовать также данные сцинтиграфии миокарда, где аттенуация тканью молочной железы может симулировать гипоперфузию в передне-верхушечной области (рис. 3). В то же время отсутствие зон нарушений локальной сократимости по данным как ЭхоКГ, так и сцинтиграфии позволяют исключить рубцовое поражение миокарда.

Нарушения процессов реполяризации в виде депрессии сегмента ST во время нагрузочного теста могли быть расценены как свидетельство ишемии в нижне-боковой стенке ЛЖ. Однако отсутствие зон гипокинезии при нагрузке по данным сцинтиграфии и ЭхоКГ, а также стресс-индуцированных нарушений перфузии позволяют исключить транзиторную ишемию миокарда. Таким образом диагностика ИБС у лиц с синдромом WPW должна проводиться на тех же принципах, что и остальным пациентам, и базироваться на оценке риска, предтестовой вероятности ИБС и клинических данных, однако с обязательным учетом наличия исходных изменений ЭКГ. Корректный выбор метода функциональной диагностики позволяет избежать ложноположительных результатов, которые, в свою очередь, могут привести к необоснованному назначению инвазивных методов диагностики.

Читайте также:
