Пример желудочкового ритма. ЭКГ при искусственном водителе ритма

Добавил пользователь Alex
Обновлено: 14.12.2024

Аритмия - состояние, при котором изменяется сила и частота сердечных сокращений, их ритмичность или последовательность. Возникает в результате нарушений в проводящей кардиальной системе, ухудшения возбудимости или функций автоматизма. Представляет собой не синусовый ритм. Некоторые эпизоды протекают без симптомов, другие же проявляются выраженной клиникой и приводят к опасным последствиям. В связи с этим, при аритмии требуется различный подход в лечении каждого конкретного случая.

Признаки нарушения сердечного ритма на ЭКГ

При аритмии ритм и частота биения сердца изменяются, становятся больше или меньше нормы. Регистрируют нерегулярные сокращения и нарушения проведения электрических импульсов по проводящей системе миокарда. Возможно сочетание более двух признаков. Может мигрировать локализация водителя ритма, в результате чего он становится не синусовым.

Один из критериев аритмии − частота сокращений и ее форма, постоянная или приходящая пароксизмальная. Также учитывают отдел, в котором возникает нарушение. Патологический сердечный ритм разделяют на предсердный и желудочковый.

Синусовая аритмия при нарушении внутрисердечного импульса в очаге синусового узла проявляется тахикардией или брадикардией:

Для тахикардии характерно увеличение частоты сокращений до 90-100 в минуту, при этом ритм сохраняется правильный. Возникает при повышенном автоматизме в синусовом узле (СУ), на фоне эндокринной, кардиальной и сочетанной психосоматической патологии. Бывает дыхательной, исчезающей на вдохе. Тахикардия на кардиограмме − зубцы Р предшествуют каждому желудочковому комплексу, сохраняются равные интервалы R - R, частота сокращений повышается от числа возрастной нормы взрослого или ребенка (более 80-100 в минуту). Выглядит аритмия на ЭКГ так:
Брадикардия характеризуется урежением частоты ударов менее 60 в минуту с сохранением ритма. Возникает при уменьшении автоматизма в СУ, провоцирующим факторов выступают нейроэндокринные заболевания, инфекционные агенты:
- на ЭКГ ритм синусовый с сохраненным Р, равными интервалами R - R, при этом частота сердечных сокращений снижается до менее 60 ударов за минуту или от числа возрастной нормы.
Синусовый тип аритмии возникает при нарушении передачи импульсов, что проявляется неправильным ритмом, более частым или редким. Бывает спонтанным в виде пароксизма. При ослаблении в очаге СУ предсердий развивается синдром слабости синусового узла:
- нарушение ритма на ЭКГ проявляется в виде неправильного синусового ритма с разницей между интервалами R - R не более 10-15%. ЧСС снижается или повышается на кардиограмме.
Экстрасистолия говорит о дополнительных очагах возбуждения, при которых регистрируются сокращения сердца вне очереди. В зависимости от области расположения возбуждения, выделяют предсердный тип аритмических экстрасистол, атриовентрикулярный или желудочковый. Каждый вид дисфункции − с характерными особенностями на электрокардиограмме.
Предсердные наджелудочковые экстрасистолы проявляются при деформированных или отрицательных Р, при сохранных PQ, с нарушенным интервалом R - R и зоны отрезка сцепления.
Антриовентрикулярные экстрасистолы на ЭКГ выявляются в виде отсутствия зубцов Р за счет их наложения на желудочковый QRS при каждом внеочередном сокращении. Компенсаторная пауза возникает в виде интервала между зубцом R комплекса предшествующего экстрасистолы и последующего R, что выглядит на ЭКГ как:
Желудочковые определяются при отсутствии Р и последующего интервала PQ, наличии измененных комплексов QRST.
Блокады возникают при замедлении прохождения импульсов по проводящей кардиальной системе. АВ-блокада регистрируется при сбое на уровне атриовентрикулярного узла или части ствола пуска Гиса. В зависимости от степени нарушения проводимости выделяют четыре типа аритмии:
- первый характеризуется замедлением проводимости, однако комплексы не выпадают и сохраняется PQ > 0,2 сек.;
- второй − Мобитц 1 проявляется замедленной проводимостью с постепенным удлинением и укорочением интервала PQ, выпадением 1-2 желудочковых сокращений;
- второй вид Мобитц 2 характеризуется проведением импульса и выпадением каждого второго или третьего желудочкового комплекса QRS;
- третий − полной блокады − развивается, когда импульсы не проходят от верхних отделов к желудочкам, что проявляется синусовым ритмом с нормальной частотой ЧСС 60-80 и пониженным числом сокращения предсердий около 40 ударов в минуту. Видны отдельные зубцы Р и проявление диссоциации водителей ритма.
Выглядит аритмия на кардиограмме так:
Наиболее опасны смешанные аритмии, которые возникают при активности нескольких патологических очагов возбуждения и развитии хаотичных сокращений, с потерей согласованного функционирования верхних и нижних отделов сердца. Расстройство требует неотложной помощи. Выделяют трепетание, мерцание предсердий или желудочков. Данные ЭКГ при аритмиях представлены на фото с расшифровкой ниже:
- при фибрилляции предсердий аритмия проявляется на ЭКГ частыми волнами f различной формы или величины при отсутствии зубца Р. На фоне крупноволновой ЧСС достигает 300-450 в минуту, при мелковолновой − более 450 ударов;
- при фибрилляции желудочков частые сокращения на кардиограмме регистрируются в виде отсутствия привычно дифференцированных и связанных комплексов. Вместо них выявляются волны хаотичной формы более 300 ударов в минуту. Представлено на ЭКГ ниже:
Аритмия в виде трепетания проявляется как характерные изменения на кардиограмме:
- при трепетании предсердий на ЭКГ ритм не синусовый с пилообразными зубцами вместо Р, частотой более 300 в минуту и волнами F между желудочковым комплексами. В отличие от мерцательной формы, признаком аритмии на ЭКГ служат ритмичные предсердные сокращения с сохраненными QRS;
- при трепетании желудочков частые и регулярные сокращения (более 150-200 в минуту) определяются на кардиограмме. Высокие и широкие волны без привычных зубцов Р и комплекса QRS, но практически равны по амплитуде и форме. Непрерывность волнообразной линии возникает при переходе одной в другую волны трепетания, что проявляется на ЭКГ в виде:

Выводы

Нарушения сердечного ритма отличаются в зависимости от причины их возникновения, типа кардиальной патологии и клинической симптоматики. Чтобы выявить аритмию, используют электрокардиограмму, которую исследуют и расшифровывают для определения вида нарушения и заключения. После этого врач назначает анализы и курс терапии для предупреждения осложнений и сохранения качества жизни.

Для подготовки материала использовались следующие источники информации.

Идиовентрикулярный ритм

Как вы знаете, основным водителем ритма сердца является синусовый узел, если он перестает функционировать за него начинают работать нижележащие участки предсердий или АВ узел, а в далеко зашедших стадиях, водителем ритма становятся желудочки (или ножки пучка Гиса) — это и есть идиовентрикулярный ритм (ИВР).

В амбулаторной практике идиовентрикулярный ритм (ИВР) встречается редко в основном при полных АВ блокадах. В реанимационных условиях ИВР очень частое явление возникающее в процессе реанимации при остановке сердца, но данный курс рассчитан на освоение так сказать «амбулаторной ЭКГ», так что не будем вдаваться в подробности подобных нарушений.

С практической точки зрения если вы видите идиовентрикуляный ритм, то вам следует решать вопрос о проведении реанимационных мероприятий или наружной кардиостимуляции, но исключительно на основании клинической картины! ЭКГ рассмотренная ниже принадлежит человеку, которого привезли на осмотр родственники из деревни. Нельзя сказать, что он был очень бодр, но пребывал в полном сознании и его давление было нормальным.

Основными признаками идиовентрикулярного ритма (ИВР) являются:

Уширенные (больше 0,12 с.) и деформированные желудочковые комплексы QRS.
Частота RR около 30-40 в минуту (редко 15-50 в мин) большую частоту желудочки генерировать неспособны.
Отсутствие зубцов Р или наличие диссоациации (предсердия и желудочки работают в своих ритмах независимо друг от друга)

У меня нет в наличии ЭКГ с истинным идиовентрикулярным ритмом, но есть ЭКГ с полной АВ блокадой, по которой можно представить себе это нарушение. Нужно только не обращать внимание на комплексы P, их при ИВР быть не должно.

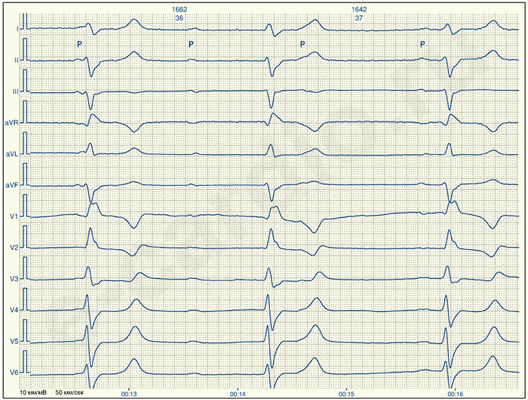

ЭКГ №1

Желудочковые комплексы уширены, деформированы и следуют в своем ритме.

Расшифровка такой ЭКГ будет выглядеть приблизительно так: Полная АВ блокада ЧСС 37 в мин.

* Эта ЭКГ не совсем типична, с клинической точки зрения, так как частота сокращения предсердий (интервал P-P) очень низкая, вероятно речь идет о сопутствующем синдроме слабости синусового узла (СССУ) в сочетании с АВ блокадой, но мы сейчас просто учимся читать ЭКГ, клинику оставим на потом.

Нужно отметить, что идиовентрикулярный ритм может быть ускоренный, тогда его частота превышает 60 ударов в минуту его еще иногда называют медленная желудочковая тахикардия. Чаще всего такой ритм возникает у пациентов с инфарктом миокарда, в фазу восстановления кровоснабжения (реперфузии) после тромболизиса или чрезкожном коронарном вмешательстве. Мы попробуем разобраться с этим в разделе инфаркт миокарда. Здесь предоставлена информация только в общих чертах и задания, на этот вид аритмии, мы выполнять не будем.

11 комментариев

Расшифровка такой ЭКГ будет выглядеть приблизительно так: Полная АВ блокада (о блокадах поговорим далее), для предсердий, ритм (вероятно) синусовый, для желудочков идиовентрикулярный с ЧСС 37 в мин.

УРОК 9 (Искусственные водители ритма)

Еще десять-пятнадцать лет назад ИВР были экзотикой, сегодня все больше и больше людей имеют ЭКС и врачам нужно учиться шифровать ЭКГ таких пациентов.

Отличительной особенностью таких ЭКГ является наличие, так называемых, «спайков ЭКС», они выглядят как узкие волны абсолютно не похожие на все остальные зубцы ЭКГ. В зависимости от режима ЭКС, она может достигать 0,02-0,06 с, а амплитуда варьировать от почти незаметной, до 15-20 мм.

С точки зрения «шифровальщика» нам нужно ответить на три вопроса при расшифровке таких ЭКГ

1. Понять где расположен стимулирующий электрод в предсердии, желудочке или и там и там, если кардиостимулятор двух- или трехкамерный.

2. Навязывает ли кардиостимулятор возбуждение или работает в холостую

3. Постараться определит фоновый ритм.

Если не углубляться в «дебри», то для начинающих можно сформулировать следующие положения:

1. В норме после спайка всегда следует ответ предсердий или желудочков, так мы понимаем что кардиостимулятор навязывает ритм, то есть: после каждого спайка «картинка» ЭКГ всегда идентична. Не должно быть отдельно стоящих спайков, после которых регистрируется длительная изолиния.

2. В зависимости от того какой отдел сердца возбуждается после спайка, можно определить локализацию стимулирующего электрода (-ов). Если электрод стимулирует только желудочки (однокамерный ЭКС), то нужно поискать, что является водителем ритма для предсердий, обычно это или синусовый ритм или фибрилляция/трепетание предсердий.

3. Учитывая что ЭКС обычно приводит к значительной деформации комплексов, то мы ничего больше не можем сказать кроме как: ЭКС работает или нет. В заключении обычно пишем, к примеру так: «Ритс ЭКС … в мин» или «Ритм для предсердий синусовый, для желудочков ритм ЭКС … в мин». Обычно больше добавить нечего.

Мы не будем в этом курсе вдаваться в подробности интерпретации таких ЭКГ, хочу чтобы вы просто научились узнавать ритм ЭКС и не пугаться таких записей.

Ниже рассмотрим несколько типичных примеров ЭКС с ИВР.

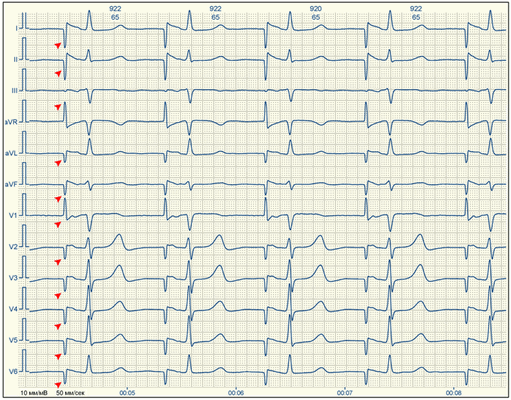

▼ ЭКГ 1 ▼

На данной записи мы видим спайки ЭКС, после которых возникает небольшая волна похожая на зубец Р, после некоторой задержки, которая одинакова во всех комплексах, происходит возбуждение желудочков.

Таким образом можно говорить о том, что скорее всего у пациента однокамерный ЭКС и в данном случае, ЭКС стимулирует возбуждение только предсердия, после чего импульс идет своим нормальным ходом — через АВ узел к желудочкм. На этой ЭКГ нет деформации QRS (так как желудочки возбуждаются в обычном режиме — сверху вниз), поэтому её расшифровка мало чем отличается от любой другой ЭКГ.

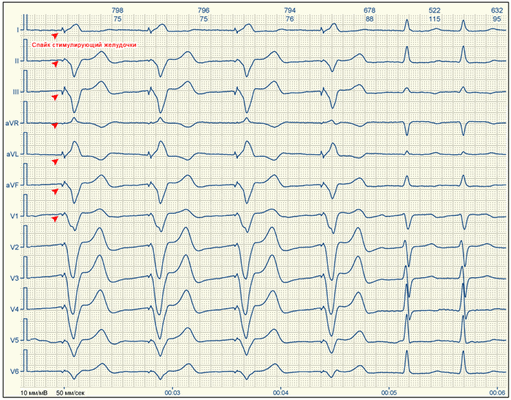

▼ ЭКГ 2 ▼

Здесь мы видим спайки ЭКС, после которых сразу возникает деформированный желудочковый комплекс. То есть здесь ЭКС стимулирует желудочки, при этом импульс идет снизу вверх, что не позволяет нам расшифровать ЭКГ по стандартному плану. Ритм для предсердий на таком коротком отрезке оценить сложно, тем не менее обратите внимание по последние два комплекса — они возникли спонтанно, без участия ЭКС. То есть это «родной» ритм, ЧСС которого стала 115 — 95 при этом четких р не видно (одна из волн похожа, но дальше и раньше, на изолинии между навязанными QRS, она не прослеживается). Похоже что синусового ритма нет иначе стимулятор бы приспособился «выдавать» спайк для желудочков на определенном расстоянии после родного Р.

Можно предположить (но это может быть и не так), что ЭКС был имплантирован из-за синдрома слабости синусового узла по типу тахи-бради (синусовая брадикардия сменяющаяся пароксизмами ФП тахисистолии). То есть когда была брадикардия работал ЭКС, когда ЧСС превысила порог 75 в мин, ЭКС отключился и далее мы увидели родной ритм. Оценить проводимость, ишемические измененич и прочие характеристики на данной ЭКГ не возможно.

Заключение выглядит так: «Ритм ЭКС 75 в мин, однокамерная стимуляция из желудочковой позиции»

▼ ЭКГ 3 ▼

Здесь мы видим работу двухкамерного ЭКС, то есть ЭКС управляет сначала стимулирует предсердия через один электрод, потом имитирует задержку в АВ узле и затем дает стимул для возбуждения желудочков через второй электрод. По сути мы видим тут объединенную картинку из ЭКГ 1 и ЭКГ 2.

Мы нигде не видим зубцов Р, следовательно это либо синдром слабости синусового узла либо ФП брадиформа. Кроме того если возникла необходимость устанавливать двухкамерный ЭКС, значит есть проблема с АВ проводимость, то есть была еще и полная АВ блокада. Но это только догадки.

Миграция водителя ритма: постановка диагноза и прогноз пациента

Нормальную частоту и ритм сердца обеспечивает синусовый узел, расположенный в толще миокарда в месте впадения нижней полой вены. Если его работа нарушается, функция пейсмейкера переходит на предсердные участки или размещенные ниже уровни проводящей системы. Данное явление называется миграцией водителя ритма, что впоследствии приводит к аритмиям и недостаточности кровообращения. Неадекватная частота сокращений, отсутствие последовательности фаз между желудочками и предсердиями вызывают нарушения кардиальной и системной гемодинамики, что проявляется характерными симптомами.

Причины и механизм возникновения

Миграция водителя ритма не всегда является болезнью, иногда у здоровой части населения данный синдром считается вариантом нормы, как физиологическая особенность организма. Однако такие случаи наблюдаются нечасто, поскольку патология чаще обнаруживается при органических или функциональных поражениях сердца или других органов.

Основные причины миграции суправентрикулярного водителя ритма представлены в таблице.

преобладание парасимпатической системы;
дисгормональные нарушения (чаще у подростков);
вегетососудистая дистония;
гипо- и авитаминозы;
инфекционные заболевания;
прием медикаментозных препаратов;
физическое и психическое переутомление

миокардиопатии;
спазм коронарных сосудов;
ревматическое поражение сердца;
пороки клапанных структур сердца — при нарушении работоспособности этих участков предсердия должны компенсировать недостаточное кровоснабжение, поэтому нагрузка на них увеличивается. Патологическое расширение полостей ведет к развитию аритмий;
СССУ (синдром слабости синусового узла) — сердце формирует недостаточно сильные и частые импульсы

При наличии каких жалоб можно заподозрить патологию

Жалоб, которые достоверно принадлежали бы этому состоянию, нет. Чаще всего миграция пейсмейкера диагностируется случайным образом при электрокардиографическом обследовании. Необходимо отметить, что в практике выделяют наджелудочковую (суправентрикулярную) и желудочковую форму (очень редко встречается) патологии.

Больные могут ощущать:

утомляемость;
снижение работоспособности;
ощущение перебоев в работе сердца;
приступы учащенного сердцебиения.

Довольно редко возникают симптомы кардиалгии, одышки с утрудненным вдохом, головокружения, эпизоды синкопальных состояний (кратковременной потери сознания).

Особенности у детей

Самой распространенной причиной возникновения миграции источника ритма у детей является вегетососудистая дистония. Патология характеризуется изменением тонуса сосудистой стенки. Чувствительность структур и тканей эндотелия артерий способствует функциональным расстройствам участков проводящей системы сердца, вызывая миграцию пейсмейкера в атриовентрикулярный узел. Подробнее о том, что представляет собой ВСД и как с ней бороться, смотрите в видео по ссылке ниже. Коротко, доступно и о главном от экспертов нашего портала.

Кроме того, изменения источника ритма может наблюдаться при эндокардите или при наличии патологического спортивного сердца. В подростковом периоде картина заболевания становится более выраженной. Появляются постоянные жалобы на головные и загрудинные боли, замедление развития, нарушение сна.

Как подтверждается диагноз

Для постановки диагноза используется комплексный подход с целью определения причины, дополнительных признаков формирующейся сердечной недостаточности.

Алгоритм оценки состояния больного:

анамнез заболевания с учетом сопутствующих патологий;
физикальное обследование: осмотр, пальпация и перкуссия грудной клетки;
аускультация (выслушивание) сердечных тонов и дополнительных шумов;
лабораторные методы: общий и биохимический анализ крови (холестерин, липидограмма, глюкоза, показатели функционального состояния почек).

Наиболее достоверным методом постановки диагноза считается электрокардиографический с записью электрической активности различных участков.

Патология на кардиограмме характеризуется:

нарушением формы и продолжительности зубца Р;
уменьшением частоты сердечных сокращений;
изменением интервалов PQ;
укорочением или замедлением интервала RR.

Дополнительно используются другие методы инструментальной диагностики:

Холтеровский мониторинг — дает возможность зарегистрировать место возникновения нового источника импульсов, продолжительность и время появления миграции водителя ритма. Также исследование определяет причины, что повлекли за собой это состояние.
ЭхоКГ (эхокардиография) — выявляет патологические изменения в структуре сердца (повреждение, воспаление или аномалии стенок и клапанов).

Миграция водителя ритма на ЭКГ у ребенка отличается выраженной брадикардией, которая вызывает характерные клинические признаки.

Лечение

Основным пунктом в лечении миграции водителя ритма по предсердиям считается устранение причины заболевания. Довольно часто после терапии первичной болезни, которая вызвала нарушение, проблема исчезает.

Кроме того, необходимо соблюдать общие рекомендации:

достаточно отдыхать;
правильно и регулярно питаться;
делать физические упражнения, например гимнастику;
отказаться от вредных привычек.

В сложных и угрожающих жизни ситуациях нужно провести имплантацию кардиостимулятора (искусственный водитель ритма сердца), чтобы возобновить стабильную работу. Основное показание к установке ЭКС — нарушение гемодинамики, которое характеризуется снижением артериального давления и прогрессированием симптомов.

Прогноз будет благоприятным, если это состояние возникло у здорового человека и является его физиологической особенностью, — со временем оно может пройти. Если же эти изменения были вызваны стойкими нарушениями в самой сердечно-сосудистой системе, тогда прогноз условно благоприятный. Полного выздоровления можно ожидать при своевременном начале лечения с коррекцией образа жизни и сопутствующих патологий.

Кардиограмма сердца и ее расшифровка - как делают и в каких случаях

Современная медицина с каждым годом пополняется новыми вариантами исследований. Но в кардиологической практике по-прежнему лидирует электрокардиография − малоинвазивный, экономный и простой в выполнении метод, который помогает оценить работу сердца и выявить изменения в нем. Процедура без противопоказаний, ее можно делать даже маленьким деткам, к тому же это совершенно безболезненно.

Электрокардиограф воспринимает и записывает электрические импульсы, которые возникают в миокарде, отображая их на пленке. Частоту сердечных сокращений, правильность ритма, особенности проводящей системы, состояние миокарда - показывает кардиограмма сердца.

Показания к проведению

Хоть кардиография и рутинный метод исследования, она тоже имеет показания. Для определения причины боли или дискомфорта в области груди, пациент обращается к терапевту или кардиологу. Врач изначально собирает анамнез, осматривает, измеряет давление и пульс, аускультирует сердце, а потом уже направляет на исследование, дабы узнать, что показывает кардиограмма.

Показания к проведению ЭКГ:

загрудинная боль (подозрение на стенокардию или инфаркт миокарда);
одышка;
дискомфорт в области сердца после перенесенных вирусных или бактериальных инфекций;
патологическое сердцебиение, перебои в работе сердечной мышцы.

Обязательно проведение ЭКГ в таких случаях:

при госпитализации в стационарное отделение любого профиля;
перед хирургическими вмешательствами;
во время профилактических осмотров взрослых;
для школьников при выборе группы занятий физической культурой.

Электрокардиограмму сердца используют и для первичной диагностики патологических состояний, и для контроля динамики заболевания. При назначении препаратов доктор полагается и на субъективные ощущения пациента, и на данные ЭКГ, которые отображают фактические изменения в сердечно-сосудистой системе.

Техника выполнения

Проведение кардиографии не требует особо сложных навыков, поэтому как делать кардиограмму сердца, знает средний и младший медицинский персонал. Устройство для подобной манипуляции − кардиограф. Он бывает стационарным и находится постоянно в специально оборудованном кабинете, который имеет каждая поликлиника, или мобильным - для удобной записи ЭКГ у постели больного.

При проведении ЭКГ пациент ложится на спину. Точки, где накладывают электроды, освобождают от одежды и смачивают изотоническим раствором хлорида натрия для улучшения проводимости. Электроды в виде пластин цепляют на конечности: красный - на правую руку, желтый − на левую, зеленый - на левую ногу и черный на правую. На грудную клетку устанавливают шесть электродов в виде присосок. Они носят название грудных отведений (V1-V6), а электроды с конечностей считают основными (I, II, III) и усиленными (aVL, aVR, aVF). Каждое из отведений отвечает за определенный участок в сердце. Подозревая патологические процессы по задней стенке сердечной мышцы, применяют дополнительные грудные отведения (V7-V9).

Важно, чтобы перед плановым проведением электрокардиографии пациент не употреблял спиртное, кофе. При снятии нежелательно двигаться, разговаривать, поскольку это приводит к искажению результатов обследования.

Кардиограмму записывают как график на специальную бумагу или в электронном виде. Важно отснять не менее четырех сердечных циклов для получения объективных данных о состоянии сердца. Пленку подписывают с указанием ФИО, половой принадлежности (мужчина, женщина), датой проведения исследования, возрастом пациента, поскольку у взрослого и ребенка разные значения нормальных параметров. После этого запись передают врачу, который детально расшифровывает ЭКГ.

Различные методики и показания к ним

Классическое снятие ЭКГ помогает увидеть, как ведет себя миокард и проводящая система сердца в текущий момент. Во многих случаях (профилактические осмотры, нормальная беременность) обычной кардиограммы достаточно. Но возникают ситуации, когда пациент жалуется на появление боли или одышки только при стрессе или физической нагрузке, либо же в определенное время суток, а на пленке не видно характерных изменений ритма или патологических зубцов. В подобных эпизодах применяют дополнительные виды кардиографии.

При стенокардии не всегда удается зафиксировать изменения на ЭКГ, поэтому приходится использовать вариант стресс-ЭКГ или тредмил-тест. Этот способ подразумевает выполнение физических упражнений (бегущая дорожка или велоэргометр) во время записи кардиограммы.

Показания к выполнению нагрузочного теста:

диагностика стенокардии напряжения и определение ее функционального класса;
контроль эффективности лечения ишемической болезни и стенокардии.

Кроме этого, существует ряд противопоказаний к такой процедуре:

острый период инфаркта миокарда;
нестабильная стенокардия;
аритмия, тяжелые блокады;
сердечная недостаточность в стадии декомпенсации.

Еще один специализированный вид ЭКГ − холтер (суточный монитор работы сердца). Для выполнения этой процедуры на тело пациента крепят электроды и сам регистратор, который небольшого размера и измеряет электрические потенциалы круглосуточно. Подробнее о таком виде кардиографии читайте в статье «Метод холтеровского мониторирования ЭКГ».

Расшифровка результатов

Расшифровка электрокардиограммы сердца − важный и ответственный этап в постановке диагноза и назначении лечения. Для правильной интерпретации необходимо понять суть зубцов и линий на графике.

Распечатка ЭКГ несет в себе три важных элемента:

зубец - вогнутость или выпуклость линии. Шифруют латинскими буквами P, Q, R, S, T;
интервал включает сегменты и зубцы;
сегмент - расстояние между двумя зубцами.

При описании кардиограммы учитывают продолжительность интервалов, высоту зубцов, положение и форму сегментов. Важные факторы − скорость записи пленки, с которой работает электрокардиограф (чаще 25 или 50 ммсек) и артефакты (движение пациента по время процедуры, дрейф изолинии):

Зубец Р - отображает процессы в предсердии, в норме положительный, высотой до 2,5 мм и продолжительностью 0,1 с.
Зубец Q - показывает импульсы в межжелудочковой перегородке, продолжительность - 0,03 с.
Зубец R - самый высокий, отображает импульсы собственно желудочков.
Зубец S − отрицательный и неглубокий, свидетельствует о завершении прохождения импульса в желудочках.
Зубец Т - отражает реполяризацию желудочков.

Следующий важный показатель нормальной ЭКГ - синусовый сердечный ритм. Критерии: зубец Р есть перед всеми QRS, равный РQ (0,12-0,2 с) во всех отведениях и сердцебиение 60-80 уд./мин.

Кто делает

Доктор любой специальности имеет хотя бы минимальное представление, как читать кардиограмму сердца, уметь распознавать признаки тяжелых состояний. Чаще всего расшифровуют кардиограммы терапевты или кардиологи, ведь они назначают это исследование. Фельдшеры и врачи скорой помощи читают пленки, чтобы быстро принять решение о медицинской поддержке или госпитализации в кардиостационар. Во многих поликлиниках работают доктора, которые делают только расшифровку кардиограмм (врач функциональной диагностики) и пишут заключение к выполненному исследованию.

Современные кардиографы в конце записи предоставляют предварительный результат исследования с указанием размеров интервалов и зубцов, ЧСС, положения электрической оси сердца и признаками таких патологий: блокады, аритмии, гипертрофии стенок миокарда. Это облегчает работу доктора в подсчете и измерении сегментов, но при том бывает, что программа неверно интерпретирует результаты. Врач перепроверяет патологические признаки на ЭКГ и делает правильное заключение.

В некоторых случаях вывод электрокардиограммы сердца не решает вопрос диагностики окончательно. Доктор может попросить показать предыдущие пленки и заключения других обследований. При постановке диагноза учитывают данные анамнеза, течения заболевания, приема лекарственных препаратов.

Можно ли самостоятельно интерпретировать результаты

Многие пациенты желают знать, как самостоятельно расшифровать кардиограмму сердца, ведь часто хочется поскорее выяснить результат исследования, чтобы успокоить себя. Но это задание лучше доверить доктору, получив грамотную консультацию, хоть и некоторые данные ЭКГ просто интерпретировать даже новичкам. Процедуру сделать легче, если запись высокого качества и на пленке нет артефактов.

Чтобы понять, как прочитать кардиограмму сердца, нужно знать о параметрах ритма и частоты сердцебиения. Для определения числа сокращений подсчитывают количество больших квадратов на пленке между двумя ближайшими зубцами R. На скорости 50 ммс разделяют 600 на количество квадратов, а при 25ммс − 300 делят на число квадратов.

После указывается значение ЭОС. Как говорилось ранее, положение оси бывает нормальным, горизонтальным или вертикальным. Норма: вертикальное у худощавых людей, горизонтальное - у гиперстеников (коренастых, с широкой грудной клеткой). Отклонение ЭОС расшифровывают как гипертрофию стенок миокарда, блокаду проводящих путей или других патологий.

Как выглядит заключение электрокардиографии

Существует общепринятая норма формулировки заключений ЭКГ, которой придерживаются все врачи. В начале описания пишут полную характеристику зубцов, сегментов и интервалов, указывая их размер, амплитуду и продолжительность. Затем отмечают тип ритма (вариант нормы − синусовый) и направление оси сердца. Если показатели в порядке, то доктор делает пометку, что на кардиограмме нарушений не выявлено.

Если зафиксированы отклонения от нормы, врач вносит их в заключение: какой зубец или сегмент изменен и о какой проблеме говорит. Высокий и заостренный зубец Р − признак увеличения правого предсердия (легочного сердца), а раздвоенный двугорбый Р интерпретирует увеличение левого предсердия.

Если интервал РQ (норма 0,12-0,2 сек.) увеличен, то включают в описание ЭКГ характеристики атриовентрикулярной блокады и ее степень:

І − только удлинение интервала без других изменений;
ІІ - удлинение Р-Q;
ІІІ - нет связи между QRS и зубцом Р.

Один из важных ключей для диагностики − сегмент ST, ведь он отображает снижение кислородного обеспечения миокарда.

Комплекс QRS показывает процессы в желудочках, а его изменения или различные деформации говорят о блокаде ножек пучка Гиса, желудочковой экстрасистолии.

Изменения зубца Т отображают патологические процессы при восстановлении сердца после сокращения. Двухфазный Т появляется при гиперкальциемии, интоксикации сердечными гликозидами; сниженный зубец Т говорит, что страдает эндокринная система (гипотиреоз, дисгормональная кардиомиопатия).

При патологическом ритме указывают, какой сегмент проводящей системы его сгенерировал. Выделяют:

предсердный ритм с ЧСС 45-60 уд./мин. (Р-негативный в ІІ и ІІІ отведениях перед желудочковым комплексом);
атриовентрикулярный − зубец Р появляется после QRS;
желудочковый - QRS широкий, нет связи с зубцом Р, ЧСС меньше 40 уд./мин.

Для наглядности наведем пример расшифровки нормальной электрокардиограммы: «PQ - 0,11 с. 2. QRS - 0,05 с. 3. QT - 0,3 с. 4. RR - 0,61 - 0,65 - 0,6. Ритм синусовый, регулярный. ЧСС 74 удара в минуту. Нормальное положение ЭОС».

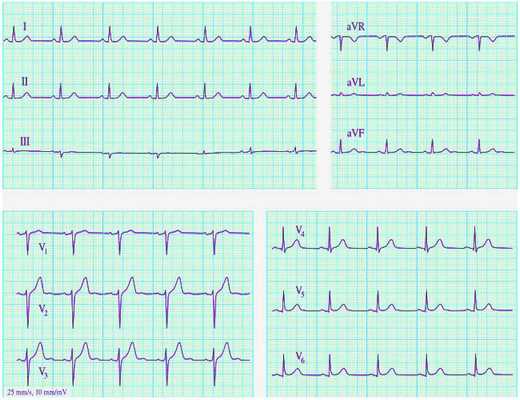

Пример нормальной кардиограммы

Диагностическая ценность ЭКГ

Метод кардиографии появился давно и не теряет актуальности в наше время. С тех пор он усовершенствовался и видоизменился, но по-прежнему остается незаменимым исследованием заболеваний кардиоваскулярной системы.

Наиболее точно кардиограмма определяет причину патологии ритма. ЭКГ удачно регистрирует и появление параимпульсов, и указывает местонахождение очага, вид аритмии. Часто на пленке проявляется блокада проводящих путей (синоатриальная, АВ-узла, ножек пучка Гиса). Кроме выявления патологий, кардиограмма помогает доктору определиться с дальнейшей тактикой лечения.

А вот с диагностикой ИБС метод обычной электрокардиографии иногда не справляется. Ведь важно зафиксировать признак ишемии во время припадка, что не всегда происходит на приеме у врача. Но в таких случаях снимают кардиограмму при физической нагрузке, или с помощью холтера определяют приступы стенокардии.

На кардиограмме четко отображается инфаркт миокарда, что значительно облегчает его диагностику, а из-за простоты и скорости выполнения процедура помогает вовремя начать лечение. Кроме этого, ЭКГ-исследование выступает как показатель давности коронарного синдрома.

Метод электрокардиографии используют и для диагностики болезней сердечно-сосудистой системы, и в эндокринологической практике. Сахарный диабет увеличивает риск развития атеросклероза и ишемической болезни. При феохромоцитоме возможны нарушение ритма и кардиомиопатия. Диффузный токсический зоб − частая причина фибрилляции предсердий.

В современной медицинской практике электрокардиография остается одним из самых простых, быстрых и доступных методов диагностики. С ее помощью определяют ряд заболеваний на ранних стадиях и предотвращают множество осложнений.

Читайте также:
