Сфигмография

Сфигмография - это современная процедура, которая направлена на измерение артериального пульса и сопутствующих показателей сердечно-сосудистой системы. С помощью специального аппарата определяется частотность и ритм пульсирующей волны, а также уровень наполнения артерии. На основе полученных результатов устанавливается точный диагноз и назначается эффективное лечение.

Современная процедура

Сфигмограф - это аппарат, который позволяет провести диагностику артериального пульса. Во время мониторинга устройством регистрируются систолическое и диастолическое давление, объемные показатели сердечных клапанов и общие показатели проходимости сосудов. Проводится процедура только по назначению лечащего врача: терапевта, кардиолога или хирурга.

Проводить процедуру может только врач узкого профиля, который занимается изучением проблем сердечно-сосудистой системы. Результат процедуры - сфигмограмма. Это кривая линия, каждая часть которой отвечает за разное давление внутри сосудов. Кривая характеризует артериальный пульс и любые отклонения от нормы в работе сердечно-сосудистой системы.

Тип сфигмограммы зависит от области, которая нуждается в дополнительном обследовании. Измеряется центральный пульс для определения давления в области сонной артерии. Полученные данные позволяют оценить давление внутри сосудов (систола и диастола). Измерение периферического пульса проводится на артериях верхних конечностей. На артериях голени измеряется периферическое давление только в тех случаях, когда пациенту противопоказаны манипуляции в области рук.

Целесообразность сфигмографии

Назначенная специалистом процедура помогает оценить состояние крупных и мелких сосудов в теле человека. С помощью методики определяется проходимость и тонус артерий (их состояние определяет работу всей кровеносной системы). Цель диагностики - определение состояния системы, которая должна снабжать ткани тела кровью. Нарушение основной функции кровеносной системы приводит к заболеваниям сердца и внутренних органов. С помощью процедуры выявляется сердечная недостаточность (определяется степень недостаточности и нарушения кровообращения во внутренних органах).

Назначение процедуры

Жалобы пациента - первопричина обращения к врачу, они являются прямым назначением к процедуре. Головокружения и головные боли, которые приносят много страданий пациенту, являются симптомами для назначения измерения центрального пульса. Показатели центрального пульса определяются, если у больного наблюдается рассеянность внимания, отсутствие концентрации, резкие перепады настроения (возбудимость и апатия), нарушение координации движения. Несвязные между собой симптомы - тревожный знак, который указывает на нарушение кровоснабжения в организме человека.

Измеряется периферический пульс, если у больного часто немеют руки и ноги (конечности могут онемевать по отдельности). Если они мерзнут, при этом пациент жалуется на болевые ощущения в области пальцев, ему назначают сфигмографию. Периферический пульс определяется в случае атрофии жировой и подкожной клетчатки или атрофии мышечной ткани. Если пациент быстро устает и ощущает постоянную слабость в конечностях, лечащий врач направляет его на дополнительные обследования, в том числе сфигмографию, для измерения периферического пульса. Прямым назначением к процедуре является боль в ногах во время ходьбы - болевой синдром не проходит, а со временем только усиливается.

Показатели сфигмографии

Отслеживает сфигмография сразу несколько важных параметров: частоту, ритм пульса, систолы и степень наполнения сосудов. С помощью простого аппарата измеряется верхнее и нижнее артериальное давление, что позволяет поставить точный диагноз гипертоникам. Показатель ударного объема сердца демонстрирует его работу (то, как быстро сердце выбрасывает кровь в кровоток за одно сокращение).

С помощью установки оценивается работа клапанов сердца - сфигмография является вспомогательной процедурой в определении опасных пороков и патологий. Если опасения лечащего врача подтверждаются, пациента направляют на дальнейшие исследования. Сфигмография определяет жесткость артерий. Такой показатель помогает выявить заболевания атеросклеротического характера.

Противопоказания к процедуре

Прямых противопоказаний к проведению процедуры нет. Если пациент жалуется на онемение рук и ног, его направляют на сфигмографию. Показана такая процедура в любом возрасте и при наличии любых заболеваний у пациента (хронические и затяжные болезни). Установленный кардиостимулятор не является прямым противопоказанием к проведению процедуры - опытный врач оценивает риски проведения исследования для таких пациентов.

Назначение процедуры проходит в несколько этапов:

происходит консультация у лечащего врача;
пациент проходит дополнительные обследования организма;
сдаются общие анализы крови;
проводится сфигмография;
назначаются дополнительные методы обследования для определения точного диагноза.

В большинстве случаев процедура проходит без осложнений или побочных явлений - сфигмография не вызывает острых аллергических реакций или дополнительных симптомов. Реже процедура назначается детям и беременным женщинам. При необходимости ребенок проходит измерение пульса с помощью специального аппарата в присутствии родителей.

Проведение процедуры

Проводится процедура в течение 10-15 минут и не приносит никакого дискомфорта пациенту. Врач выбирает подходящее место для измерения пульса: лучевая артерия или артерия на голени. Выбор подходящего места для установки датчиков зависит от проблемы, с которой обратился больной. Для современной методики используются тензометрические или емкостные датчики, которые отличаются высокой прочностью и надежностью.

Датчик считывает информацию - частоту и ритм пульсирующей крови, а затем передает эти данные на регистрирующее устройство. Сфигмография - это регистрация колебаний крови, которая проходит через сосуды (пульсирующая волна проходит вдоль стенок сосуда и создает определенную частоту колебаний).

Существуют отличия между измерением периферического и центрального пульса. В первом случае на полученных результатах видна основная и дополнительная волна (два важных показателя). Измерение пульсовой волны и ее интенсивности проводится с помощью комплексного исследования, основанного на синхронизации работы двух установок (на сонной и бедренной артерии).

В конце исследования сравниваются полученные результаты: по разнице сфигмограмм и дополнительных измерений (длина сосудов и скорость волны) определяется работа сердечно-сосудистой системы и нарушения, которые вызывают неприятные симптомы. Для диагностики мышечных артерий синхронизируют пульс на сонной и лучевой артерии. В норме скорость волны, проходящей через сосуды, равна от 4 до 8 м/с.

Расшифровка результатов

Кривая - результат сфигмографии - выводится на экран. Она является регистрационной информацией о частоте и ритме пульса. Состоит такая кривая из нескольких частей, которые анализирует врач. Эти показатели помогают установить точный диагноз без дополнительных методов исследования.

Анакрота представляет собой начало кривой. Линия всегда направлена вверх и отображает ту фазу кровообращения, когда кровь выбрасывается в сосуд. Выброс происходит из сердечного клапана, что незамедлительно фиксирует устройство. Дефекты или отклонения на анакроте свидетельствуют о проблемах с сердцем и примыкающими сосудами.

Инцизура - вторая часть измеренной кривой, которая регистрирует диастолическое давление желудочков. На момент, когда происходит регистрации этого показателя, сердечный клапан полностью закрывается, а в сосуде автоматически понижается давление.

Дикротический зубец - это показатель давления непосредственно в аорте. Поток крови заставляет клапаны закрыться и из-за давления снова попадает в аорту (повышается давление). Последний показатель, отображенный на кривой, катакрота - нисходящая линия, завершающая сфигмографию. По этой части линии можно судить об оттоке крови в периферические части тела, в маленькие сосуды. Такой процесс сопровождается понижением давления в исследуемой части.

Что определяет процедура?

Сфигмограмма - это наглядная картина того, что происходит в сосуде при прохождении крови. С помощью полученных данных, анализируя кривую, врач может заподозрить атеросклероз на любой стадии развития (незначительное скопление атеросклеротических бляшек и серьезные закупорки сосудов). При снижении тонуса или эластичности стенок сосудов наблюдаются изменения полученной кривой. Сфигмограмма указывает на проблемы с кровоснабжением в исследуемой части артерии.

Васкулит и возрастные изменения в сосудах диагностируются по комплексным сфигмограммам, сделанным на разных исследуемых областях. С помощью процедуры можно увидеть расстройства артериального давления и предпринять экстренные меры по устранению проблемы.

По кривой диагностируется стеноз клапана аорты и недостаточность этого клапана, которая угрожает жизни пациента. Сердечная недостаточность определяется с помощью нескольких методов исследования, в том числе сфигмографии. Расшифровкой результатов занимается врач, который исследует проблемы сердечно-сосудистой системы, но определение диагноза - задача лечащего врача. Он пишет назначения на процедуру и оценивает полученные результаты в дополнение к другим методам исследования.

Дополнительные методы

Для полной картины заболевания сфигмографии недостаточно. Полученные показатели демонстрируют работу сосудов, но не всегда показывают причину сбоев в работе сердечно-сосудистой системы. Для комплексного обследования используются ЭКГ и ЭХоКГ (электрокардиограмма и эхокардиограмма). Ангиография позволяет оценить степень осложнения заболевания и выявить его первопричину. Сфигмография - это вспомогательный диагностический метод, который не исключает дополнительные методики и обследования.

Для каждого сосуда установлена норма прохождения крови: отклонения от нормы могут зависеть от индивидуальных особенностей организма пациента. Для лучевой артерии такая норма составляет от 6 до 12 м/с. С помощью механокардиографа удается измерять пульс сразу в двух показателях. В период прохождения лечения такая комплексная диагностика способна определить динамику назначенной терапии. Назначением комплексной диагностики занимается лечащий специалист, который оценивает целесообразность повторной процедуры. Отсутствие противопоказаний позволяет проводить несколько сфигмографий в год.

Поликардиография

Термин «поликардиография» происходит от трех слов греческого происхождения: «poly» — много, «kardio» — сердце и «grapho» — изображать. Поликардиография — это комбинированный метод исследования функций сердца, который объединяет одновременное проведение электрокардиографии (ЭКГ), фонокардиографии (ФКГ) и сфигмограммы сонной артерии (ССА). Впервые метод был внедрен в медицинскую практику в 1942 году К.Блюмбергом, хотя попытки исследовать систолу сердца были и раньше (в 20-х годах 20-го века). В настоящее время поликардиография — основной метод детального исследования деятельности сердца.

С помощью данного исследования изучают фазовую структуру систолы сердечного цикла, что имеет очень большое значение в оценке функционального состояния и компенсаторных способностей сердечно-сосудистой системы.

Суть метода

Поликардиография включает в себя три одновременных функциональных исследования: регистрация ЭКГ во втором стандартном отведении, проведение среднечастотной фонокардиографии с верхушки сердца и выполнение сфигмограммы сонных артерий.

Сердечный цикл состоит из систолических и диастолических фаз. Фазы отличаются друг от друга объемом полостей сердца и давлением в них.

Первой фазой, в течение которой сердечная мышца напрягается вокруг объема крови, находящейся в желудочке, называется фазой напряжения или общей электромеханической систолой. В этой фазе сердце меняет свою конфигурацию, внутрисердечное давление увеличивается до цифр, превышающих давление в аорте и легочных артериях. Эта фаза состоит из периода асинхронного сокращения (напряжение миокарда происходит не одновременно во всех отделах сердца, а волнообразно распространяется по мышце) и изометрического повышения давления (период между закрытием предсердно-желудочковых и открытием полулунных клапанов аорты).

Во второй фазе систолы (изгнания или изотонического сокращения) происходит выброс порций крови из желудочков в аорту и легочные артерии. что в норме заканчивается закрытием полулунных аортальных клапанов.

После систолы наступает диастола (расслабление) сердечной мышцы. В диастоле различают протодиастолу, фазу изометрического сокращения и фазу наполнения желудочков.

Отклонение электрических, механических и акустических характеристик этих фаз от нормативных показателей позволяет установить причину и выраженность нарушений ритма сердца.

Задачей поликардиографии является синхронная регистрация систолических фаз нескольких последовательных сердечных циклов. Начало первого тона совпадает с быстрым подъемом внутрижелудочкового давления, что соответствует механической систоле левого желудочка. Интервал между вторым тоном, определяемым ФКГ, и вырезкой (инцизурой) на волне сфигмограммы сонной артерии позволяет выявить запаздывание пульсовой кривой по отношению к кривой давления в аорте. ЭКГ при этом дополняет стандартную регистрацию фаз сокращений сердца данными об электрической и механической систолах левого желудочка.

Преимущества и недостатки

Преимуществами поликардиографии являются:

неинвазивность и безболезненность процедуры;
короткое время процедуры (для анализа кривых достаточно зарегистрировать несколько фаз сердечного цикла);
возможность проведения даже у пациентов с декомпенсированной сердечно-сосудистой недостаточности и в бессознательном состоянии или коме.

Поликардиография может проводиться как в стационарных условиях, например, в кардиологическом отделении, так и амбулаторно — в поликлинике.

Показания и противопоказания

Это многофункциональное исследование назначает врач-кардиолог. Показаниями к ее проведению являются:

пороки сердца;
ревматические поражения клапанов;
перенесенная стрептококковая инфекция;
инфекционный эндокардит;
прогностически неблагоприятные аритмии;
инфаркт миокарда;
легочная гипертензия;
стеноз аорты или легочных артерий;
злокачественная артериальная гипертензия;
подготовка к кардиологической операции.

Поликардиографию рекомендовано проводить в динамике, то есть с определенной периодичностью, что позволяет оценить эффективность проводимой терапии.

Противопоказаний к проведению этого метода исследования нет.

Подготовка и методика проведения

Специальной подготовки к проведению обследования не требуется. Единственным ограничением является отказ от физических нагрузок перед проведением поликардиографии, поскольку это может исказить результаты исследования.

Пациент снимает одежду с торса и ложится на кушетку. На область запястий и грудной клетки накладываются электроды для регистрации ЭКГ, на область верхушки сердца - датчики для регистрации ФКГ, и на сонные артерии (для ССА). Для проведения исследования используют многоканальные датчики. Запись кривых производится при высокой скорости лентопротяжки (не менее 100 мм/с), что позволяет получить четкую запись для расшифровки. Процедура снятия показателей длится не более 15 минут.

Чтение поликардиограмм

Анализу подлежат несколько показателей:

продолжительность всего сердечного цикла, электрической, механической и акустической систол, систолы по Блюмбергу, диастолы;
число сокращений сердца за 1 минуту;
время протодиастолы;
фазы асинхронного и изоволюмического сокращений;
периоды напряжения, изгнания;
время изгнания минутного объема;
механический коэффициент Мюллера-Блюмберга;
внутрисистолический показатель;
индекс напряжения сердечной мышцы.

Продолжительность отдельных фаз сердечного цикла измеряют прозрачной линейкой или специальным измерителем. Расшифровкой поликардиограмм занимается врач-кардиолог.

Для проведения анализа полученных кривых проводят определение натуральных и расчетных показателей, которые характеризуют ритм сердца в целом и его левого желудочка.

В зависимости от характера отклонений показателей фаз сердечного цикла выделяют несколько фазовых синдромов, характерных как для патологий структур сердца, так и для здоровых лиц в условиях тяжелой физической нагрузки. Различают 5 основных фазовых синдромов:

Синдром гиподинамии развивается при глубоких поражениях миокарда и расстройствах сократительной функции сердечной мышцы (при диффузном кардиосклерозе, миокардитах, токсическом поражении сердечной мышцы, аневризме сердца, экстрасистолии, после инфаркта миокарда), а также у хорошо тренированных спортсменов в норме.
Синдром гипердинамии. Гипердинамический синдром встречается у больных с пороками сердца, при синусовой тахикардии, тахикардии при лихорадке, тахикардии на фоне тиреотоксикоза, а в норме — у людей, занятых тяжелой физической работой.
Синдром стеноза выходного тракта желудочка (гидравлического сопротивления) свидетельствует о высокой нагрузке на миокард. Определяется при стенозе аорты и/или легочной артерии.
Синдром перегрузки объемом. Фиксируется при перерастяжениях полостей сердца (при аортальной недостаточности, клапанных нарушениях, дефектах межпредсердной или межжелудочковой перегородок, поперечной блокаде сердца, открытом артериальном протоке, брадикардии).
Синдром высокого систолического давления (эластического сопротивления) является спутником артериальной гипертензии разной степени выраженности.

При трактовке полученных результатов необходимо понимать, что эти синдромы не являются диагнозом, а симптомокомплексом, которым сопровождаются некоторые заболевания сердечно-сосудистой системы.

Поликардиография — это многофункциональное динамическое обследование состояния сердца и сосудов, которое применяется в качестве дополнительного диагностического метода при постановке диагноза.

Зубарев М. А. Изометрическая стресс-поликардиография в диагностике артериальной гипертензии, коронарной и сердечной недостаточности. Методические рекомендации для врачей и интернов. - Пермь, 1995. - 20 с.

Специальность: терапевт, нефролог .

Общий стаж: 18 лет .

Место работы: г. Новороссийск, медицинский центр «Нефрос» .

Образование: 1994-2000 гг. Ставропольская государственная медицинская академия .

Сфигмография (греч. sphygmos пульс, пульсация + grapho писать, изображать) — графическая регистрация пульсовых колебаний стенки кровеносного сосуда. Пульсацию воспринимают с поверхности тела над исследуемым сосудом с помощью накладываемых на область пульсации датчиков либо бесконтактно, с использованием дистанционно расположенных датчиков. С. применяется как самостоятельный метод исследования или входит в состав других методик (см. Механокардиография, Поликардиография). Сфигмографию используют для оценки состояния системы кровообращения и диагностики нек-рых заболеваний, в частности пороков сердца.

Основоположником Сфигмографии считают Фирордта (К. Vierordt), создавшего в 1855 г. первую модель сфигмографа. Удовлетворительные сфигмограммы (СФГ) артерий впервые получил в 1860 г. Э.Марей, а вен — Фридрейх (N. Friedreich) в 1865 г. Франк (О. Frank) в 1905 г. разработал технику неискаженной регистрации артериального пульса и дал детальную его интерпретацию. Трактовку венного пульса дал в 1902 г. Дж. Маккензи. В 1933 г. Бремзер и Ранке (Ph. Broemser, О. Ranke), а в 1937 г. Вецлер и Бегер (К. Wezler, A. Boger) использовали С. для расчета ударного объема сердца.

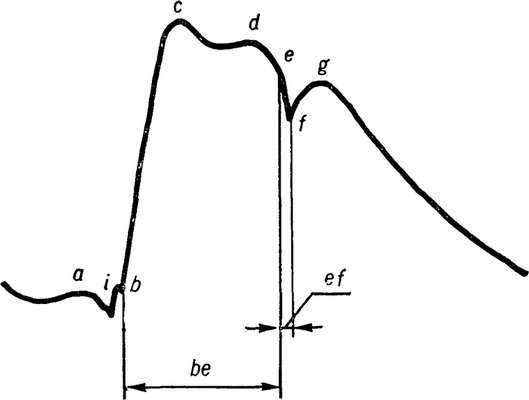

Рис. 1. Сфигмограмма сонной артерии в норме: а — предсердная волна; в — с — анакрота; с — f — катакрота; d — поздняя систолическая волна; е — f — g — инцизура; g — дикротическая волна; i— преданакротический зубец; be — период изгнания; ef — протодиастолический интервал.

На СФГ сонной артерии (рис. 1) после низкоамплитудных волны а (отражает систолу предсердий) и зубца i (возникает в связи с изометрическим напряжением сердца) наблюдается крутой подъем основной волны b—с — анакрота, обусловленная открытием аортального клапана и переходом крови из левого желудочка в аорту. Этот подъем сменяется в точке с нисходящей частью основной волны — катакротой, формирующейся в результате преобладания в данный период в сосуде оттока крови над притоком. В начале катакроты определяется поздняя систолическая волна d, за к-рой следует инцизура efg. За время ef (протодиастолический интервал) происходит захлопывание аортального клапана, что сопровождается повышением давления в аорте, формирующим дик-ротическую волну g. Интервал времени, представленный отрезком b-e, соответствует периоду изгнания крови из левого желудочка.

СФГ периферических артерий отличаются от кривых центрального пульса более округлыми очертаниями, отсутствием волн а и i, иногда и инцизуры, более выраженной дикротической волной, часто появлением второй диастолической волны. Интервал между вершинами основной и дикротической волн бедренного пульса соответствует, по мнению Вецлера и Бегера (1939), времени основного колебания артериального пульса и используется для расчета систолического объема сердца (см. Кровообращение).

Анализ СФГ артерий включает оценку формы кривых, амплитуд и временных соотношений отдельных компонентов. При оценке формы кривых придают значение крутизне нарастания анакроты, характеру перехода ее в катакроту, наличию и расположению дополнительных зубцов, выраженности дикротической волны. Форма кривых центрального пульса в значительной мере зависит от периферического сопротивления. При низком периферическом сопротивлении СФГ центральных артерий имеют круто поднимающуюся анакроту, острые вершины и глубокие инцизуры; при высоком периферическом сопротивлении изменения противоположны.

Абсолютные значения амплитуд отдельных компонентов СФГ обычно не оцениваются, т. к. метод С. не имеет калибровки. Для диагностических целей соотносят амплитуды компонентов СФГ с амплитудой основной волны. Аналогично вместо оценки абсолютных значений временных интервалов СФГ используют их соотношение в процентах с общей продолжительностью систолической волны; это позволяет проводить временной анализ СФГ независимо от частоты сердечных сокращений.

Существует другая форма восприятия датчиками периферического пульса, лежащая в основе объемной сфигмографии, — метода регистрации пульсовых колебаний кровенаполнения сосудов определенного сегмента конечности; приемниками пульса в этом случае служат резиновая манжета или тензометрический датчик, накладываемые по периметру на исследуемый участок конечности (голень, бедро, палец и т. д.). Форма объемных СФГ близка к форме кривых периферического пульса, полученных с тех же участков. Достоинством объемной С. является надежность и удобство фиксации приемника пульса.

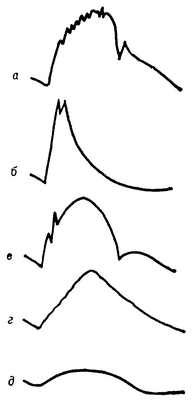

Рис. 2. Сфигмограммы при разных формах патологии: а — сфигмограмма сонной артерии при стенозе устья аорты (кривая имеет вид петушиного гребня); б — сфигмограмма сонной артерии при недостаточности клапана аорты (амплитуда кривой увеличена, инцизура отсутствует); в — сфигмограмма бедренной артерии при недостаточности клапана аорты (появление высокочастотных колебаний на анакроте); г — сфигмограмма бедренной артерии при коарктации аорты (кривая имеет треугольную форму — так называемый треугольный пульс); д — объемная сфигмограмма стопы при облитерирующем эндартериите (кривая имеет куполообразную форму, дикротическая волна отсутствует — так называемый коллатеральный пульс).

При стенозе устья аорты на анакроте центральных СФГ появляются зазубрины (анакротический пульс), время подъема анакроты удлиняется, иногда кривые приобретают вид петушиного гребня (рис. 2, а). При гипертрофическом субаортальном стенозе (см. Кардиомиопатии) время подъема анакроты укорачивается, соотношение длительностей анакроты и изгнания уменьшается. Недостаточность клапанов аорты проявляется резким возрастанием амплитуды всех волн, сглаживанием или исчезновением инцизуры на СФГ центральных артерий (рис. 2, б), появлением высокочастотных осцилляций на анакроте бедренного пульса (рис. 2, в) и на всех объемных СФГ нижних конечностей. При коарктации аорты амплитуда центральных СФГ и объемных СФГ верхних конечностей увеличена, длительность анакроты СФГ сонной артерии укорочена, вершина пульсовой волны расщеплена; СФГ бедренной артерии и объемные СФГ нижних конечностей представляют собой низкоамплитудные куполообразные волны, лишенные дикроты (треугольный пульс, рис. 2, г).

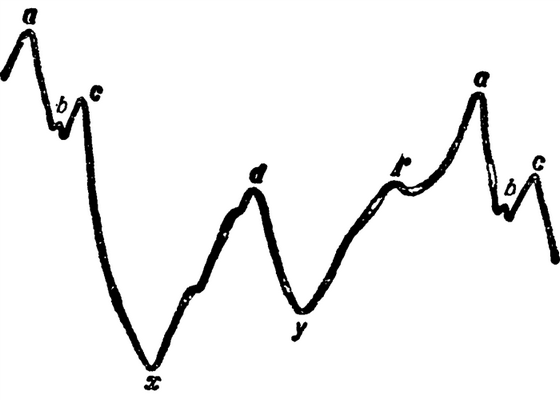

Рис. 3. Флебосфигмограмма яремной вены в норме: а — предсердная волна; b — зубец, отражающий изометрическое напряжение желудочков; с — передаточная волна пульса сонной артерии; d, d' — диастолические волны; х — систолический коллапс; у — диастолический коллапс.

Флебосфигмография, или венная пульсография. Из-за малой упругости стенок вен большие колебания объема крови в них сопровождаются очень малыми изменениями давления, поэтому венный пульс в отличие от артериального в большей степени обусловлен колебаниями кровенаполнения сосуда, чем давления в нем. Флебосфигмограммы записывают обычно с яремной или бедренной вен. Основные элементы СФГ яремной вены в норме представлены положительными волнами а, с, d и отрицательными — Х-, y-коллапсами (рис. 3). Волна а отражает систолу правого предсердия, волна с обусловлена воздействием на яремную вену пульсации сонной артерии. Перед волной е иногда выявляется зубец 6, совпадающий по времени с изометрическим напряжением желудочков сердца. Формирование ж-коллапса на отрезке а~Ъ обусловлено диастолой предсердий, на отрезке b-х — быстрым опорожнением полых вен в правое предсердие в результате оттягивания вниз атриовентрикулярной перегородки во время систолы правого желудочка, а также понижения внутригрудного давления вследствие изгнания крови в брюшную аорту. Следующая положительная волна d обусловлена заполнением полых вен и правого предсердия кровью при закрытом трикуспидальном клапане. После открытия клапана кровь из правого предсердия устремляется в правый желудочек, что способствует опорожнению полых вен — наступает диастолический iZ-коллапс. По мере заполнения правого желудочка кровью скорость опорожнения предсердия уменьшается, давление в нем повышается и кровенаполнение вен примерно с середины диастолы желудочка вновь увеличивается, что отражается появлением на флебосфигмограмме второй диастолической волны d' (застойная волна).

В. В. Ларин и Е. К. Лукьянов (1971), изучавшие формирование ряда элементов кривой венного пульса, полагают, что отрезок а-b формируется вследствие растяжения правого предсердия после его систолы эластической тягой легких; отрезок b-с является следствием пассивного притока крови из периферических вен в околосердечный венозный бассейн и правое предсердие при закрытом трикуспидальном клапане; отрезок d-y образуется за счет быстрого наполнения правого желудочка при растяжении его опускающейся диафрагмой, поднятой в фазу изгнания крови из желудочков. Предложено по флебосфигмограмме рассчитывать структуру венозного притока к сердцу, изменения к-рой характерны для определенных видов расстройств кровообращения.

При затруднении оттока крови из правого предсердия в правый желудочек (стеноз правого атриовентрикулярного отверстия), из правого желудочка в легочную артерию (стеноз легочной артерии, легочная гипертензия) или при значительном повышении давления в левом предсердии амплитуда волны а увеличивается. При дефекте межпредсердной перегородки волна а удваивается, при мерцательной аритмии отсутствует. Увеличение остаточного объема крови в правом желудочке и развитие венозного застоя сопровождаются деформацией отрезка а-х и уменьшением глубины ^-коллапса; отсутствие ^-коллапса и увеличение волны d (со слиянием волн с и d в одну) обозначают как положительный венный пульс; он наблюдается при тяжелых застойных состояниях. При аортальной недостаточности, артериальной гипертензии, открытом боталловом протоке, стенозе перешейка аорты, недостаточности трикуспидального клапана амплитуда волны с повышена, при малом систолическом выбросе левого желудочка (недостаточность левого желудочка, стеноз митрального отверстия) — понижена. Стеноз правого атриовентрикулярного отверстия сопровождается медленным развитием ^-коллапса и Малой его глубиной. Амплитуда волн dud' зависит от частоты сердцебиений; при тахикардии волна d уменьшена, волна d' отсутствует.

Сфигмографы — приборы для регистрации пульсовых колебаний. В первых сфигмографах восприятие датчиками пульса осуществлялось механически, с помощью крепящегося на поверхности тела пелота, или пневматически, посредством воронки, эластичного баллона или мембраны, накладываемых на пульсирующую область; перемещения пелота или изменения давления в пневмосистеме передавались с помощью рычагов перу, к-рое воспроизводило их на бумаге. Характерным признаком такого типа сфигмографов была затрата части энергии пульсирующего участка тела на перемещение пера, что вносило искажения в регистрируемый процесс. Совр. сфигмографические устройства лишены этого недостатка, т. к. используют внешние источники энергии. Обычно они представляют собой датчики или приставки к многоканальным электрокардиографам и содержат приемник пульсового сигнала, первичный измерительный преобразователь, детали крепления приемника на теле обследуемого, вспомогательные элементы для нагнетания и выпуска воздуха, индикации силы прижатия приемника пульса к телу, питания и др.

Приемник пульса служит для передачи пульсового сигнала с организма на прибор. В зависимости от устройства приемника механическое взаимодействие его с организмом может быть силовым, бессиловым или иметь промежуточный характер. При силовом взаимодействии пульсирующий сосуд через поверхностные ткани создает контактное давление на пелот датчика, укрепленный на упругом элементе большой жесткости, благодаря чему его перемещение ничтожно мало. Такой характер взаимодействия используют для регистрации артериального пульса, сопровождающегося значительными колебаниями давления в сосуде. При бессиловом взаимодействии пульсация сосуда совершается свободно, и приемное устройство воспринимает перемещение стенки сосуда или смежных структур бесконтактно, без противодействия извне; передача сигнала производится электрическим или оптическим способом. Практически бессиловое восприятие пульса осуществляется также при использовании контактного пелота на очень мягкой подвеске. Бессиловой съем пульсового сигнала применяют, когда давление в сосуде очень мало (в венах) или когда контакт с телом недопустим (напр., при травме). Передачу пульсовых колебаний при промежуточном взаимодействии осуществляют посредством пелота средней жесткости, напр. пневмоприемниками — воздушными воронками, манжетами, баллонами; они используются для восприятия артериального и тканевого (объемного) пульса.

Сформированный в приемном устройстве сигнал измеряется первичным преобразователем как колебание силы или давления (силовое взаимодействие ) или как перемещение (бессиловое взаимодействие). Наибольшее распространение получили пьезоэлектрические и электро-емкостные преобразователи, оказавшиеся наиболее удобными.

В СССР серийно выпускают венопульсографическую бесконтактную приставку «Пульс—10», сфигмогра-фическую приставку (модель 064), измерительный преобразователь для сфигмоартериографии ПСА—02.

Прибор «Пульс—10» предназначается для регистрации бесконтактным путем венного (яремного) пульса. Действие прибора основано на принципе непрерывного измерения электрической емкости, образованной исследуемым участком тела и воспринимающим электродом, отстоящим от этого участка на расстоянии 3—5 мм. Подлежащий регистрации процесс — перемещение пульсирующей поверхности относительно неподвижно укрепленного воспринимающего электрода — создает изменение функциональной емкости и тем осуществляет ввод сигнала в измерительную схему. Прибор также используется для регистрации артериального пульса, для чего область съема пульсовых колебаний ограничивается кольцевым обтюратором, прижимаемым к поверхности тела, что препятствует проникновению в эту зону пульсации прилежащих вен. Функциональная часть прибора размещена в двух датчиках, укрепляемых на специальном штативе, где располагаются органы управления, источник питания и разъемы для подключения кабелей.

Сфигмографическая приставка (модель 064) позволяет регистрировать пульсовые движения в различных областях тела. Восприятие сигнала осуществляется пневматическими приемниками, соединенными резиновым трубопроводом с электроемкостным манометрическим преобразователем. Выход преобразователя рассчитан на подключение к электрокардиографу. Для заполнения приемников баллонного типа воздухом манометрический датчик выполнен дифференциальным; воздушные полости по обе стороны чувствительного элемента (мембраны) сообщаются через кран, при открытом положении к-рого в пневмосистеме создается (или снимается) давление, при закрытом — осуществляется регистрация пульса.

Преобразователь ПСА—02 предназначен для восприятия артериального пульса. Его пневматическое приемное устройство представляет собой камеру, с одной стороны ограниченную резиновой мембраной, снабженной пелотом, с другой — пьезокерамическим диском. Наложенный на поверхность тела пелот принимает пульсации, к-рые в виде колебаний давления в камере датчика воздействуют на пьезоэлемент, обусловливая возникновение на его пластинах ЭДС, пропорциональной входному сигналу. Для согласования выходных параметров пьезокерамического преобразователя с входными параметрами регистратора (электрокардиографа) прибор снабжен аналоговым преобразователем (согласующим усилителем), размещенным в разрыве выходного кабеля.

Пульс может восприниматься не только как механический процесс (в виде силы или перемещения), но и в виде др. физических величин: колебаний электрического сопротивления тела вследствие пульсовых изменений кровенаполнения (см. Реография), оптической плотности тканей организма (см. Плетизмография), температуры тканей и др.

Библиография: Зарубин В. А. Новая методика анализа сфигмографической кривой, Сб. науч. трудов Науч.-исслед. ин-та мед. климатол. и климатотер., с. 261, Ялта, 1958; Каевицер И. М. Дифференциальные кривые каротидного и югулярного пульса у здоровых людей и при некоторых пороках сердца, Кардиология, т. 8, № 5, с. 81, 1968; Карпман В. Л. Сфигмография, в кн.: Совр. методы исслед. функций серд.-сосуд, сист., под ред. Е. Б. Бабского и В. В. Парина, с. 165, М., 1963; Палеев H. Р. и Каевицер И. М. Первая и вторая производные кривых центрального пульса при бескровных методах исследования силы и скорости сердечных сокращений, Кардиология, т. 16, № 6, с. 105, 1976; Прессман Л. П. Клиническая сфигмография, М., 1974, библиогр.; Терехова Л. Г. Практические вопросы сфигмографии, Л., 1968, библиогр.; Bloch A., Wоrsurch S. et Duchosal P. W. Le diagnostic des stenoses aortiques par le mesure du temps de demi-mont£e sur le sphygmogramme carotidien, Ann. Cardiol. Angeiol., t. 22, p. 295, 1973; Carter W. H. a. o. Carotid pulse tracings in hypertrophic subaortic stenosis, Amer. Heart J., v. 82, p. 180, 1971; Davison R. a. Cannon R. Estimation of central venous pressure by examination of jugular veins, ibid., v. 87, p. 279, 1974; Warembourg H. e. a. La deriv£e premiere du pi£zogramme carotidien normal, Arch. Mai. Coeur, t. 62, p. 511, 1969.

Объёмная сфигмография (исследование жёсткости артерий и баланса артериального давления)

Объёмная сфигмография (исследование жёсткости артерий и баланса артериального давления) позволяет оценить жёсткость сосудистой стенки и проходимость артерий нижних конечностей и таким образом выявить атеросклеротическое поражение сосудов на ранней стадии, когда ещё отсутствуют симптомы заболевания, но уже есть необходимость в активных профилактических мероприятиях, снижающих риск сердечно-сосудистых осложнений.

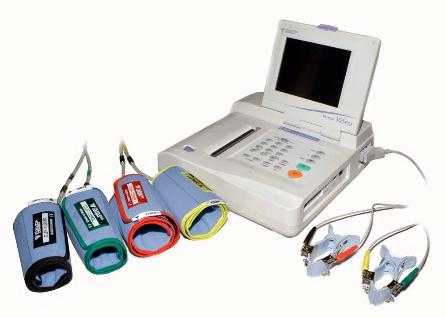

В нашем госпитале объёмная сфигмография выполняется с помощью аппарата VaSera VS-1500N (производства Fukuda Denchi, Япония). Метод позволяет одновременно измерять артериальное давление (АД) на верхних и нижних конечностях, регистрировать пульсовые кривые с сосудов рук и ног, рассчитывать индексы, отражающие жёсткость кровеносных сосудов, их биологический возраст и степень сужения артерий нижних конечностей.
