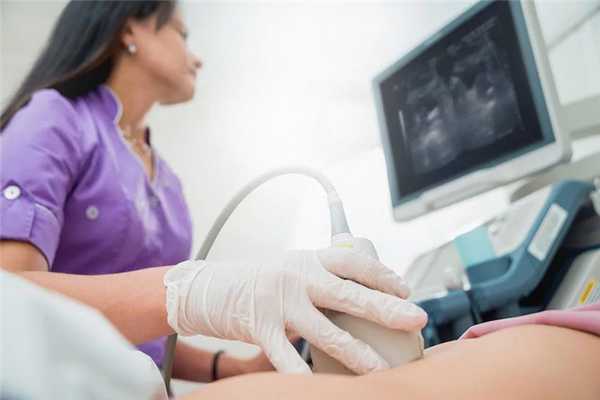

Для человека, далекого от медицины, все аппараты УЗИ выглядят на «одно лицо». На самом деле существуют десятки модификаций ультразвуковых приборов и датчиков, помогающих врачам изучать любые органы и ткани человеческого организма. Поэтому, записываясь на УЗИ, не забудьте поинтересоваться, каким аппаратом вас будут обследовать.

Как работает аппарат УЗИ: основа основ

УЗИ диагностика (сонография) — это метод исследования внутренних органов пациента с помощью ультразвука без использования игл и других хирургических инструментов. Именно УЗ-исследование принято в качестве золотого стандарта первичного обследования во всем мире.

УЗИ-аппарат действует на основе пьезоэлектрического эффекта. Внутри датчика, которым водят по поверхности тела, находятся микрокристаллы кварца, титана или бария. При подаче электрического тока внутри кристаллов возникают механические колебания, которые создают ультразвуковые волны частотой до 29 МГц. Специальная акустическая линза помогает выбрать волну определённой длины. Чем выше частота ультразвуковой волны, тем больше возможностей у аппарата.

Каждый орган или его отдел обладает свойственным только ему акустическим сопротивлением. Если ткани, на которые направлена ультразвуковая волна, имеют различное акустическое сопротивление (это характерно для уплотнений, кист, новообразований), одна часть волны поглощается, а другая отражается.

Чем больше различий в тканях, тем больше интенсивность сигнала. На экране участки, отличающиеся от соседних тканей плотностью и другими характеристиками, отображаются светлее и ярче. Этот эффект называется эхогенностью.

Из чего состоит УЗИ аппарат?

Несмотря на некоторые особенности и конструктивные различия, все аппараты УЗИ имеют одинаковые составные элементы.

«Сердце» прибора — ультразвуковой преобразователь, внутри которого размещены пьезоэлементы типа кристаллов кварца или бария. Под воздействием электричества, которое исходит от центрального процессора, кристаллы начинают вибрировать и распространять вокруг себя ультразвуковые сигналы.

Центральный процессор делает все расчёты, а с помощью импульсного датчика управления можно менять характеристики излучаемых ультразвуковых импульсов. Акустическая линза помогает фокусироваться на определённой волне, а звукопоглощающий слой фильтрует отображаемые волны.

Благодаря дисплею можно увидеть картинку исследуемого органа и окружающих его тканей и структур. Для лучшего качества изображения в аппарате УЗИ имеется усилитель радиочастот, видео- и зувукоусилитель.

С помощью курсора и клавиатуры специалист вводит определённые параметры или обрабатывает полученные данные. Отражённые ультразвуковые волны возвращаются к преобразователю и передаются в центральный процессор. Он вычисляет скорость возвращения сигнала и расстояние от датчика до тканей.

Датчик управления меняет различные режимы сканирования:

режим А показывает амплитуду отражённого эхо-сигнала;
режим М визуализирует орган в движении;
режим В отображает двухмерную картинку, на которой видны любые изменения эхогенности. В минуту меняется 20 картинок, что создаёт иллюзию движения;
режим Д основан на эффекте Допплера, поэтому используется для изучения кровотока пациента.

На жёстком диске либо CD или DVD дисках сохраняется вся информация. При желании клиенту делают распечатку или копию видеозаписи (например, движения плода — будущего малыша).

Виды УЗИ аппаратов: не хорошие и плохие, а мощные и супермощные

Если рассматривать различия параметров и особенностей получаемого на экране монитора изображения, то все аппараты УЗИ условно делятся на 3 категории:

2D. Это стандартный аппарат, позволяющий отображать на экране орган по двум параметрам — длине и ширине. Картинка получается чёрно-белой, и не специалисту сложно разобраться и увидеть на экране патологию. Однако для врача-узиста информации достаточно. Он заметит различные пороки (кисты, миомы, разрастание эндометрия в гинекологии, аномалии сердца в кардиологии, нарушения в развитии головного мозга у плода, его рост и вес, количество околоплодных вод и пр.), поэтому двухмерный вид УЗИ обязателен при беременности. Для органов малого таза и брюшной полости используется аппарат с частотой 2,5 — 3,5 МГц. Процедура совершенно безопасна для матери и ребёнка, зато помогает выявлять проблемы на начальных стадиях. Она длится не более 15 минут.
3D. Отличается от двухмерного изображения тем, что прибавляется ещё один параметр — глубина. На экране монитора появляется трёхмерная картинка. Если на исследование пришла будущая мама, она сможет увидеть личико своего малыша, а также рассмотреть строение его тельца. Пол будущего ребёнка на трёхмерном аппарате устанавливается с точностью 100%. По длительности процедура 3Д УЗИ занимает около 50 минут.
4D. Это настоящая голограмма, делающая возможным увидеть малыша в движении. При желании родители заказывают видеозапись обследования. Это УЗИ-аппараты high-end уровня. Отличие их от 3D заключается в том, что трёхмерное изображение даёт картинку определённых моментов положения тела будущего ребёнка, а 4D показывает чёткое посекундное видео. Помимо исследования беременности, 4D аппараты применяются в других областях медицины. В урологии подтверждает абсцесс предстательной железы, в гинекологии — даже самые маленькие кистозные образования, в офтальмологии — повреждение сетчатки глаза или глазного яблока, при онкологии увидит положение сосудистого пучка относительно новообразования.

Также УЗИ аппараты различаются и по другим характеристикам.

По качеству изображения:

Обычные сонографы (имеют 16 каналов передачи-приёма).
Аппараты среднего технического класса (свыше 32 каналов).
УЗИ аппараты повышенных возможностей (свыше 48).
Аппараты высокого класса high-end (свыше 64).
Аппараты экспертного класса (несколько сотен каналов).

Главный технический параметр, отличающий аппараты различного уровня, — число принимаемых и передающих каналов. Чем их больше, тем выше чувствительность и, соответственно, разрешаемая способность.

По специфике применения:

УЗИ сканеры. Работают в режиме 2D и дают двухмерную картинку. Имеет два режима работы: двухмерное изображение (режим В) и одномерная эхограмма (режим М).

Эхоофтальмометр. Визуализирует структуру глаза в двух- и одномерном изображении. Помимо режимов В и М, имеет режим D — спектральный анализ скоростей кровотока с использованием импульского допплера (PW) и непрерывного допплера (CW).
Фетальный монитор. Измеряет частоту сердечных сокращений у плода. Выявляет патологии развития сердца на ранних стадиях беременности.

УЗИ с допплером

со спектральным допплером (дуплексные аппараты). Отображают работу кровотока в режиме В, М и D;
с цветовым допплеровским картированием. Помимо тех же функций, что и у аппарата со спектральным допплером, отображают на серошкальном изображении тканей кровоток. Это редко встречающийся прибор для специализированных исследований.

Энцефалоскоп. Это УЗИ аппарат предназначен для нейрохирургических исследований. Через область виска исследуются различные структуры головного мозга. Прибор работает на основе транскраниального метода, который исследует особенности кровотока и выявляет его нарушения. Энцефалоскоп фиксирует ультразвуковые сигналы, отражающиеся от различных элементов крови, движущихся в одном направлении. Затем полученная информация обрабатывается и отражается на экране.

Головной мозг поглощает гораздо больше крови, чем любой другой орган. К тому же он очень чувствителен к гипоксии — недостатку кислорода. Энцефалография позволяет увидеть состояние сосудов и артерий, питающих головной мозг, а также выявить такие патологии, как абсцессы, кровоизлияния, кисты, гематомы, пертификаты (отложение солей кальция на стенках сосудов), гуммы (рубцы) и др.

Синускоп. Это специальный УЗИ аппарат, исследующий лобные и гайморовы пазухи. Он анализирует ультразвук, отражённый от стенок носа. Если пазухи заполнены, на экране монитора отображается картинка в графической форме. Синускоп помогает выявить на ранних стадиях гайморит, синусит, фарингит, воспаление пазух носа.

В зависимости от типа датчика

Линейные. Имеют частоту 5-15 МГц, глубина сканирования достигает 11 см. Датчик достаточно широкий, чтобы отобразить весь орган. Отображаемая картинка получается чёткой, с высоким разрешением. Неплотно прилегает к коже, требует использования геля.
Конвексные. Обладают частотой 1,9-7,5 МГц, глубина просмотра не более 25 см. Плотно прилегает к коже. Отображает неширокую и несколько искажённую картинку.
Секторные. Частота составляет 1,5-5 МГц. Изображение получается крупным и глубоким.
Секторальный фазированный. Датчик имеет вид решётки, каждый сектор которой позволяет менять угол сканирования. Различные части решётки независимо принимают и излучают ультразвуковые волны.
Внутриполостные. Имеют вид скошенной или прямой рукоятки, помещаются внутрь тела (во влагалище или прямую кишку).
3D или 4D объемные датчики. Имеет кольцевое вращение, позволяющее делать посрезовое сканирование, преобразуя его в трёх- или четырёхмерную картинку.
Матричные. Имеют двухмерную решётку. Полуторомерные — картинка по длине получается больше, чем по ширине. Получается максимальное разрешение по толщине. Двухмерные. Имеют большое количество элементов, что позволяет делать картинки в различных проекциях одновременно.
Карандашные. В них излучатель и отображатель разделены. Применяется для исследования артерий и вен.

По областям применения

Универсальные для наружного применения abdominal probe. Применяются для исследования органов малого таза. Имеют частоту 3,5-5 МГц, открывает обзор в 40-90 0 .
УЗИ аппараты small parts probe. Рабочая частота составляет 7,5-10 МГц. Датчик имеет ширину 25-50 мм. Применяется при исследовании щитовидной железы, суставов, периферических сосудов.
Кардиологический УЗИ аппарат cardiac probe. Учитывая особенности межрёберной щели, аппарат имеет датчик секторального типа с частотой 3,5 или 5 МГц. Используются в кардиологии.

Внутриполостные УЗИ-приборы intracavitary probes.

трансвагинальные. Имеют частоту 5,6 или 7,5 МГц, используются в гинекологии;
трансректальные. Позволяют сканировать под углом 360 0 ;
интраоперационные. Надеваются на палец и имеют большой радиус кривизны;
трансуретральные. Имеют очень маленькие размеры, вводятся через мочеточник в мочевой пузырь;
чрезпищеводные. Помогают исследовать сердце снизу со стороны пищевода.
внутрисосудистые.

Какими дополнительными функциями оснащены УЗИ аппараты

Современные УЗИ аппараты имеют массу инновационных функций, значительно увеличивающих качество обследования. К таким разработкам относится следующее:

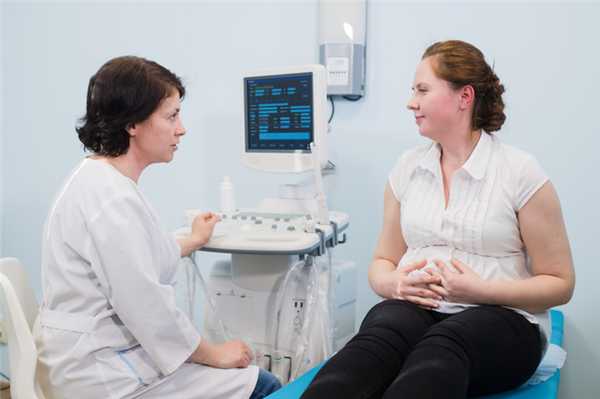

Допплерография - что такое допплеровское исследование? Когда оно проводится?

Допплерография - неинвазивный метод, используемый при диагностике заболеваний сосудов - артерий и вен. Исследование основано на физическом явлении — эффекте Доплера, способном продемонстрировать направление и скорость кровотока в сосудах.

Допплерография применяется в диагностике многочисленных заболеваний, а благодаря отсутствию побочных эффектов это обследование можно проводить любым больным.

Допплерография - что это такое?

Классическое ультразвуковое исследование включает в себя визуализацию органов или тканей с помощью ультразвуковых волн. Головка ультразвукового аппарата оснащена пьезоэлектрическими кристаллами, генерирующими ультразвуковые волны, распространяющиеся внутри тканей организма. На границе заданной среды они отражаются и возвращаются в датчик, а затем обрабатываются специальным программным обеспечением и представляются в графическом виде.

Допплеровское явление, используемое на УЗИ, позволяет использовать ультразвук в диагностике заболеваний кровеносных сосудов.

Эффект Доплера - что это такое?

Эффект Доплера — это физическое явление, включающее изменение частоты волны, посылаемой объектом относительно волны, записанной другим объектом, возникающее, если объекты движутся относительно друг друга.

Хотя это явление кажется очень специфичным, оно часто наблюдается в повседневной жизни. Отличный пример, объясняющий эффект Доплера, — пожарная машина, едущая с включенным сигналом мимо прохожего. Когда автомобиль приближается к прохожему, звук принимаемого сигнала имеет более высокую частоту, чем при удалении.

В случае проведения допплеровского ультразвукового исследования роль пожарной машины играют морфотические элементы крови, от которых отражается акустическая волна. Роль прохожего играет приемник, расположенный в ультразвуковой головке. Основываясь на изменении частоты волны, соответствующее программное обеспечение определяет направление и скорость кровотока относительно головки.

Существует несколько видов УЗИ с допплером:

Допплерография с непрерывной волной или пульсирующей волной. Определяет, какие изменения происходят в интенсивности текучей крови, не выявляет окружающие ткани;
Дуплексная допплерография. Выявляет кровеносные сосуды и окружающие ткани;
Цветная допплерография. Изображение текущей крови представлено красным или синим цветом в зависимости от направления кровотока и его скорости.

Допплерография - что показывает обследование?

Одна из многочисленных задач крови — снабжение органов кислородом и питательными веществами и выведение из них продуктов метаболизма и углекислого газа. Кровь течет от сердца по артериям и направляется к органам, из которых возвращается к сердцу через венозные сосуды.

Многочисленные патологии могут нарушить кровоток по сосудам, что приводит к недостаточному снабжению клеток кислородом и питательными веществами, или может блокировать отток бедной кислородом венозной крови. Классическое УЗИ часто полезно при визуализации сосудов, но оно не выявляет кровоток, это возможно только при использовании эффекта Допплера.

Допплерография применяется при диагностике многочисленных патологий, затрагивающих сосудистую систему многих участков тела, а благодаря высокой доступности и отсутствию доказанной вредоносности, является одним из наиболее часто выполняемых тестов.

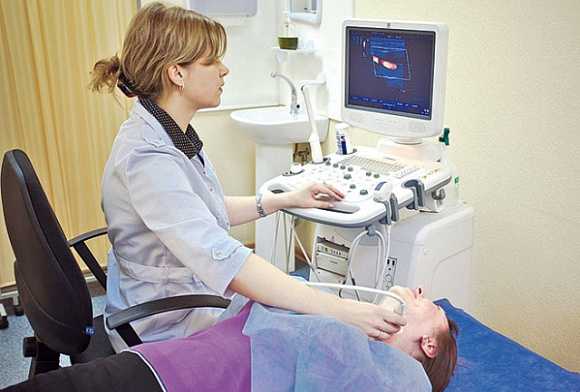

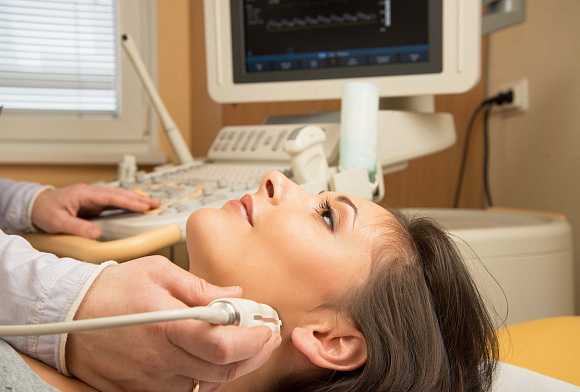

Допплерография сонных и позвоночных артерий

Сонные и позвоночные артерии отвечают за снабжение кровью головного мозга. Центральная нервная система крайне чувствительна к гипоксии, из-за чего даже кратковременные эпизоды ишемии головного мозга связаны со значительным риском необратимой потери нервных клеток. Сужение артерий, снабжающих кровью головной мозг, связано с повышенным риском ишемического инсульта.

Исследование кровотока внутри сонных и позвоночных артерий позволяет обнаружить сужение по ходу этих сосудов, и заранее начать соответствующую профилактику. Среди показаний к обследованию сонных и позвоночных артерий:

гипертония,
атеросклероз,
сахарный диабет II типа,
транзиторная ишемия,
травмы шеи,
инсульты у близких родственников.

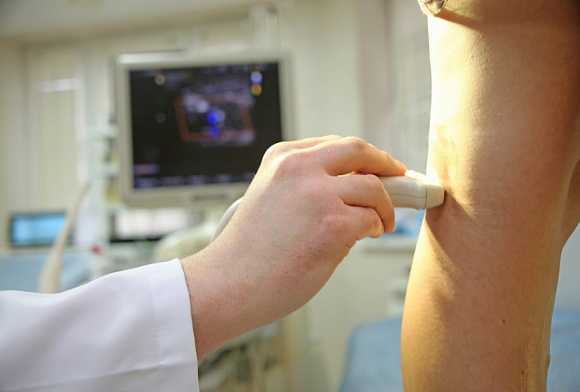

Допплерография нижних конечностей

Допплерография вен нижних конечностей проводится при подозрении на тромбоз глубоких вен. Показания к ультразвуку вен включают отек, покраснение, боль и варикозное расширение вен в пределах нижних конечностей.

Изучение направления кровотока в венах направлено на применение лечения к пациентам, особенно подверженным тромбозам или противодействующим осложнениям, способным привести к гибели больного.

Допплерография подключичных артерий

Допплеровское ультразвуковое исследование подключичной артерии проводится при подозрении на так называемый синдром позвоночной артерии. В ходе этого заболевания из-за сужения начального отдела подключичной артерии перед отходом позвоночной артерии возникает ситуация, при которой кровь не течет по позвоночной артерии к головному мозгу, а отступает в участок подключичной артерии, расположенный за местом стеноза, и снабжает кислородом и питательными веществами верхнюю конечность.

Симптомы, возникающие в результате синдрома Вертебра, могут быть связаны как с ишемией верхних конечностей, так и с ишемией центральной нервной системы. Исследование в подключичной артерии позволяет определить место и степень стеноза и принять решение о применении лечения.

Допплерография - показания

Среди основных показаний к проведению допплеровского ультразвукового исследования - атеросклеротические изменения внутри артерий. Отложение атеросклеротических бляшек в стенках сосудов приводит к нарушениям кровотока и может стать причиной недостаточного снабжения органов и тканей кислородом и питательными веществами. Допплерография позволит оценить степень сужения сосудов атеросклеротической бляшкой и поможет в принятии решения о дальнейшем терапевтическом ведении.

Другие показания к допплерографии УЗИ:

наличие варикозного расширения вен в нижних конечностях;
оценка васкуляризации раковых поражений;
выявление пороков сердца;
дифференцировка опухолей;
оценка мозгового кровообращения;
мониторинг эффекта от лечения, связанного с реконструкцией сосудов;
оценка состояния кровеносных сосудов у пациентов после травм.

Другая группа показаний к допплеровскому УЗИ - беременность. Применение этого вида ультразвукового исследования позволяет оценить потоки внутри сосудов плаценты и органов плода. Допплерография во время беременности рекомендуется, если существует повышенный риск преждевременных родов, выкидыша или нарушений развития плода, хотя в настоящее время оно часто выполняется во время стандартных осмотров.

Допплерография - подготовка и ход обследования

Большое преимущество ультразвукового исследования тот факт, что к нему не нужно готовиться специально.

В случае обследования, проводимого в области конечностей и шеи, следует надеть свободную одежду и снять ювелирные изделия, которые могут помешать обследованию. Если допплерография направлена на сосуды в брюшной полости, пациент должен прийти натощак.

Среди немногих противопоказаний для проведения ультразвукового исследования:

повреждения кожи;
сильная болезненность в пределах исследуемой области.

Ход диагностики несложный. Пациент обнажает область тела, подлежащую осмотру, и ложится на кушетку. Врач, проводящий обследование, наносит гель на головку ультразвукового аппарата и водит ей по области исследования. На мониторе появляется изображение и раздается звук, изображающий поток крови по кровеносным сосудам. Все обследование занимает около 15-20 минут.

Допплерография - интерпретация обследования

После обследования на основании сделанных измерений врач УЗИ интерпретирует результаты и на их основании определяет или исключает нарушения кровотока по сосудам. Интерпретация допплеровского ультразвукового исследования обычно не является проблемой для специалиста и результат сообщается сразу после обследования.

Стандартизованное транскраниальное дуплексное сканирование (ТКДС). Лекция для врачей

Лекция для врачей "Стандартизованное транскраниальное дуплексное сканирование (ТКДС)". Лекцию для врачей проводит д.м.н., профессор Куликов В. П.

Демонстрация транскраниального ультразвукового исследования (ТКДС), стандартизованного в соответствии с требованиями IAC 2019/2020. Включает методику регистрации кровотока в интракраниальных артериях (ВСА, СМА, ПМА, ЗМА, ПКоА, ЗКоА, ПА ОА). Демонстрация проведения функциональных проб на оценку цереброваскулярной функции (функционирование коммуникантных артерий, путей и эффективности коллатеральной компенсации МК, ауторегуляции МК, цереброваскулярной реактивности).

Дополнительный материал

Книга "Основы ультразвукового исследования сосудов"

Руководство «Основы ультразвукового исследования сосудов» предназначено для тех, кто хотел бы получить по возможности краткую, но достаточно полную и главное практически полезную информацию по ультразвуковой диагностике сосудистой патологии. Автор, профессор Куликов Владимир Павлович, известен специалистам по первой в России книге, посвященной дуплексному сканированию сосудов, и руководству для врачей по ультразвуковой диагностике сосудистых заболеваний.
В Руководстве представлены важнейшие сведения о технике исследования, ультразвуковых критериях нормы и патологии кровеносных сосудов, основанные на международных согласительных документах и практическом опыте работы автора. Особое внимание уделено стандартизации техники, объема и терминологии описания ультразвукового исследования сосудов.
Книга предназначена для врачей ультразвуковой и функциональной диагностики, сосудистых хирургов, неврологов и кардиологов, а так же для студентов и врачей, обучающихся по программам ультразвукового исследования сосудов.

Книга-плакат "УЗИ сосудов. нормы и критерии патологии" - В. П. Куликов

Доступно и наглядно критерии норм и патологий

Экстракардиальные сосуды

АСБ в сонной артерии

Комплексные критерии для классификации стеноза внутренней сонной артерии

Стеноз в истоке ПА

Интракардиальные сосуды

Артерии нижних конечностей

Вены нижних конечностей

Аорта и висцеральные ветви

Книга "Алгоритм неинвазивной диагностики при ишемии нижних конечностей. Методические рекомендации" - Шумилина М. В.

Методическое руководство содержит комплекс кратких и четко сформулированных предложений по неинвазивной диагностике артериальной патологии нижних конечностей. Представленная методика комплексного ультразвукового обследования, основанная на использовании диагностических преимуществ ультразвуковой допплерографии и дуплексного сканирования с цветовым картированием кровотока, разрабатывалась на базе отделения хирургического лечения артериальной патологии НМИЦССХ им. А.Н. Бакулева в течение 30 лет. Все ультразвуковые принципы диагностики сопоставлялись с клиническими проявлениями ишемии нижних конечностей, ангиографической визуализацией, операционными данными и результатами послеоперационных наблюдений.

Рекомендуется для внедрения и использования в практике всех медицинских учреждений, занимающихся сосудистой патологией, а также для обучения специалистов ультразвуковой/функциональной диагностики и сердечно-сосудистых хирургов.

Книга "Алгоритм ультразвукового обследования брахиоцефальных сосудов. Методические рекомендации"

В методических рекомендациях изложена концепция комплексного ультразвукового обследования мозгового кровообращения, представлен алгоритм обследования брахиоцефальных артерий и вен. Рассматриваются критерии гемодинамической значимости поражений и требования к их исследованию.

Издание предназначено для специалистов ультразвуковой (лучевой), функциональной диагностики, а также врачей других специальностей, занимающихся проблемами лечения сосудистых заболеваний.

УЗДГ простаты: показания и проведение допплерографии предстательной железы

Одной из самых распространённых проблем мужского здоровья является патология предстательной железы. Для постановки точного диагноза требуется оценить не только её структуру, контуры, плотность, целостность, но ещё и состояние сосудов. Сделать это при помощи УЗДГ.

Общая характеристика обследования

УЗИ и допплерография предстательной железы - это наиболее эффективный метод обследования, который помогает оценить не только состояние мягких тканей и их структуру, но ещё и проанализировать кровоток в сосудах, кровоснабжающих простату. Данная диагностика является неинвазивной (то есть без проколов и введения контрастных веществ), безболезненной и безопасной. Не имеет ограничений по частоте проведения, поэтому может применяться для динамического мониторинга состояния предстательной железы в ходе курса лечения.

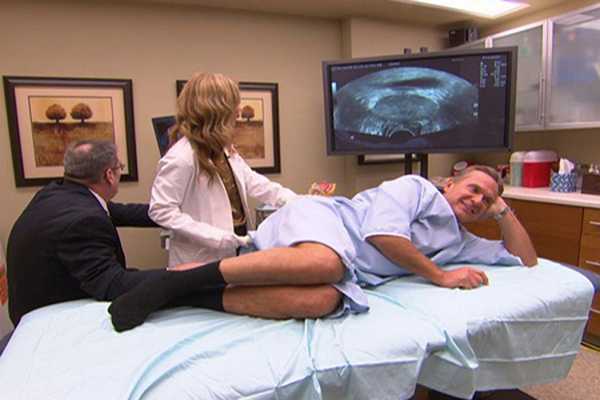

Чаще всего УЗДГ простаты проводят трансректально. Используется специальный зонд, который внешне напоминает ручку. Для обследования пациент ложится на кушетку на левый бок и принимает так называемую позу эмбриона (поджимает ноги к груди). Особого дискомфорта УЗДГ пациенту не доставляет, потому что УЗ-датчик имеет небольшие размеры. В задний проход он вводится всего на 5-6 см. Обычно диагностическая процедура длится 15-20 минут. За это время врач успевает просканировать и оценить состояние предстательной железы, семенных пузырьков и сосудов.

Методы ультразвуковой допплерографии сосудов

УЗДГ простаты имеет несколько разновидностей:

энергетическое допплеровское картирование;
3D ангиография с допплером;
ультразвуковая допплерография с усилением (то есть с использованием контрастного вещества, усиливающего визуализацию кровотока).

Наиболее часто применяется первый метод, так как для проведения 3D УЗИ с допплером требуется специальный дорогостоящий аппарат, который имеется не во всех клиниках, а для второго метода есть некоторые противопоказания (например, аллергия на контраст, воспаление мягких тканей железы).

Энергетическое допплеровское картирование

При использовании данного метода исследования получают двухмерное изображение сосудов, по которому можно судить об их расположении и форме. Изображение цветное, сосуды на нём имеют яркую окраску и выделяются на белом фоне.

При этом такой режим сканирования может обозначить факт кровотока в железе, но не дать информации о его скорости.

В этом смысле он близок к методу рентгеноконтрастной ангиографии и позволяет наблюдать сосуды с малыми скоростями кровотока и малого диаметра. Оттенки цвета дают представление об интенсивности сигналов, отражённых движущимися элементами крови.

Плюс методики заключаются в том, что качество исследования практически не зависит от угла допплеровского сканирования. Также несомненными преимуществами являются: повышенная чувствительность и информативность, большое количество получаемых кадров, отсутствие неоднозначности измерения спектра.

Показания к проведению

Разобравшись в том, что это - УЗДГ простаты - и как его проводят, следует определить, при каких показания назначают такое обследование.

Неприятные ощущения и болевой синдром в паховой области

Боли в паху могут быть вызваны целой группой заболеваний, в числе которых патологии лимфо- и кровеносной систем: лимфаденит, аневризма бедренной артерии.

Задержка и боль при мочеиспускании

Проблемное мочеиспускание может быть связано как с дисфункцией почек, так и с патологией кровотока в предстательной железе. УЗДГ простаты поможет понять, связана ли подобная проблема с нарушением гемодинамики в сосудах.

Подозрение на наличие новообразований в области половых органов

Допплерография простаты (предстательной железы) имеет большое значение в диагностике опухолевых заболеваний. Наиболее распространённое из них, которое встречается примерно у 50% мужчин в возрасте после 45 лет, - это аденома простаты. Несмотря на то, что данная опухоль имеет доброкачественный характер, она является серьезной проблемой для мужчин, поскольку затрудняет нормальное мочеиспускание.

Злокачественную опухоль, или рак, предстательной железы также можно определить с помощью УЗИ с допплером. В отличие от аденомы, рак представляет серьёзную угрозу жизни мужчины, поэтому своевременное выявление заболевания очень важно для предотвращения его стремительного развития.

Увеличение размеров предстательной железы

Увеличение предстательной железы в размерах может быть замечено при простом УЗ-обследовании. При этом не всегда такое обследование даёт возможность точно поставить диагноз и выявить причины данной патологии. Для уточнения может быть назначена допплерография простаты.

Патологические изменения в анализах крови и мочи пациента

Клинические анализы крови и мочи - это первые обследования, которые назначаются врачом после осмотра пациента и получения его жалоб. Наличие в моче белка, понижение в крови гемоглобина и другие патологические изменения анализов в совокупности с жалобами пациента на затруднённое мочеиспускание и боль в области паха - непременное показание для УЗДГ простаты (что это обследование может показать, рассказано выше).

Подготовка и проведение

Перед проведением допплерографии простаты нужно провести некоторую подготовку:

накануне дня проведения процедуры, вечером, необходимо сделать очистительную клизму;
за 1-2 часа до УЗДГ пациент должен выпить не менее литра минеральной воды.

Проводить УЗИ предстательной железы с доплером лучше всего с утра.

Показатели: норма и отклонение

При проведении УЗДГ определяются и анализируются следующие показатели:

Скорость кровотока: минимальные и максимальные значения

Кровь, текущая по венам, как правило, не пульсирует. В связи с этим при УЗДГ регистрируются только значения скорости ее движения. Нормой считается 4-27 см/сек. Простатическая артерия предстательной железы имеет высокий узкий и острый систолический пик и низкоамплитудный - диастолический. Нормативные значения пиковых скоростей колеблются от 16,6 до 24,5 см/сек. Пиковые скорости кровотока в уретральных артериях в норме должны равняться 8,19±1,2 см/сек., в капсулярных - 0,58±0,09 см/сек.

Индекс пульсации и резистентности

Данный индекс определяется как соотношение между максимальным и минимальным значениями скорости кровотока.

Систолодиастолическое соотношение, или индекс Огюарта

Индекс Огюарта вычисляется как соотношение максимальных показателей скорости кровотока.

В чем разница между ТКДГ и УЗДГ?

Ультразвуковая допплерография - это эффективный метод оценки проходимости сосудов. Наряду с УЗДГ, ТКДГ является популярной услугой в кабинетах ультразвуковой диагностики. Как разобраться в загадочных медицинских аббревиатурах и выбрать процедуру, которая подойдет именно в вашем случае?

Транскраниальная допплерография (ТКДГ) и УЗДГ

Прежде чем выбирать между ТКДГ или УЗДГ, следует понять, что представляет собой каждая процедура. Оба этих метода объединяет тот факт, что исследование проводится вслепую, поскольку отправной точкой для каждого являются знания врача о расположении сосудов в организме человека. Основываясь на них, сонолог определяет проходимость вен и артерий и по косвенным признакам судит об их состоянии и причинах предполагаемых заболеваний.

Что такое транскраниальная допплерография (ТКДГ)?

Транскраниальная допплерография - это не что иное, как УЗДГ головного мозга. Так как сосуды головного мозга надежно «спрятаны» под черепной коробкой, которая плохо пропускает ультразвуковые волны, УЗДГ головного мозга делают по особой методике на открытых участках черепа, и этот метод обследования называют ТКДГ (транскраниальной допплерографией).

Когда назначают ТКДГ?

ТКДГ, как и УЗДГ, показана при разных симптомах: быстрой утомляемости, головокружениях и головных болях, расстройстве внимания, частых обмороках, онемении конечностей. Все это может указывать на поражение мозга, в том числе после перенесенных травм или оперативных вмешательств. Также ТКДГ назначают при диагностированных сосудистых заболеваниях для контроля над их течением. Младенцам ТКДГ показана после нейросонографии, которая дала тревожные результаты.

Как проходит процедура ТКДГ?

Для оценки состояния сосудов, расположенных в черепной коробке, врач-сонолог использует три «окна»: темпоральное (в височной части головы), субокципитальное (в затылочной части) и орбитальное (в области глаз). Через эти участки (врач ненадолго прикладывает к ним датчик) ультразвуковые волны могут беспрепятственно достигать большей части внутричерепных сосудов. Сама процедура ТКДГ занимает около двадцати минут, однако обычно она дополняется УЗДГ шеи для получения более полной информации о состоянии сосудов пациента, поэтому требует больше времени.

Что такое ультразвуковая допплерография (УЗДГ)?

УЗДГ основана на эффекте Доплера и ориентирована на определение скорости и траектории движения эритроцитов в кровотоке, от которых отражается ультразвук. Метод позволяет выявить проходимость сосудов и на основании полученных данных сделать выводы о возможных патологиях и сосудистых заболеваниях.

Когда назначают УЗДГ?

Чаще всего УЗДГ назначают для первичного обследования при подозрении на сосудистые заболевания, признаками которых могут быть: тяжесть в конечностях, головные боли и нарушение концентрации внимания, головокружения и шумы в ушах. Исследуются, главным образом, верхние и нижние конечности, шея при ТКДГ, которую нередко сопровождает УЗДГ.

Как проходит процедура УЗДГ?

Процедура УЗДГ проводится при сидячем или лежачем положении пациента, в зависимости от исследуемого участка тела. Врач прикладывает датчик к определенным участкам тела и ведет его по направлению кровотока. В отличие от ТКДГ, УЗДГ нижних конечностей и шеи не встречает преград в виде черепной коробки, поэтому занимает меньше времени и отличается более высокой информативностью. При необходимости, как и при ТКДГ, перед процедурой УЗДГ могут осуществляться функциональные пробы, в ходе которых пациент может поднимать руки и ноги, а также выполнять другие указания врача.

ТКДГ и УЗДГ - в чем разница?

Основная разница между ТКДГ и УЗДГ заключается в их целевом назначении. УЗДГ - это не только общее название для всех методов звуковой допплерографии, но и способ оценить состояние сосудов конечностей и других доступных частей тела по косвенным признакам кровотока. ТКДГ из-за сложности проведения является отдельной методикой обследования, однако больше ни в чем разницы между ней и УЗДГ нет, так как решаются одинаковые задачи, а принцип обеих диагностик основывается на эффекте Доплера.

ТКДГ или УЗДГ - что лучше?

Если понять, в чем разница между ТКДГ и УЗДГ, вопроса о том, что лучше, возникать в дальнейшем не будет. При патологиях нижних конечностей ТКДГ не будет назначена, в то время как при проблемах с брахицефальными сосудами обычно дополнительно проводится УЗДГ сосудов шеи. Таким образом, эти два метода являются взаимодополняющими и не могут заменять друг друга. Значение ультразвуковых методов исследования в современной медицине очень велико, поскольку они совершенно безопасны даже для беременных женщин и новорожденных детей.

Читайте также:
