Беременность женщины протекает 9 месяцев - за этот период времени плод успевает полностью сформироваться, чтобы появиться на свет. Полноценность его развития зависит от множества факторов и в первую очередь от здоровья его матери. В течение 9 месяцев организм женщины еще более подвержен воздействию различных факторов, чем в обычной жизни - до или после беременности. Любые проблемы со здоровьем, нарушения правильного функционирования тех или иных органов, патологии, воспалительные процессы и прочее - все это напрямую может отразиться на будущем ребенке. Именно поэтому, когда у женщины возникают проблемы со здоровьем, их решение является неотложным делом, а одновременно с курсом лечения особо пристальное внимание уделяется будущему ребенку: увеличивается контроль за своевременностью развития плода, проводятся дополнительные обследования и анализы. Иногда проблемы с развитием плода могут возникнуть по другим причинам, не зависящим от состояния здоровья матери. Это могут быть генетические и различного рода другие факторы.

МРТ плода при беременности: есть ли риск?

Первым исследованием, которому подвергается будущая мама и малыш, является ультразвуковая диагностика. УЗИ является одним из обязательных методов контроля за беременностью и обязательно выполняется минимум 3 раза раз в течение нее. В некоторых случаях ультразвуковая диагностика может быть назначена дополнительно. Однако, как известно, УЗИ не является системой мониторинга с идеальной визуализацией. Ввиду множества факторов такой вид диагностики не может в полной мере четко показать причину возможной патологии. Результаты УЗИ порой могут быть двояко интерпретированы. Поэтому при возникновении подозрения на возможные патологии будущего малыша, женщине назначается МРТ плода при беременности. Иногда МР-томография плода может быть проведена по собственной инициативе женщины, когда у нее по тем или иным причинам есть беспокойство относительно риска формирования патологий у будущего ребенка.

Стоимость МР-томографии плода в специализированном центре «Симед»

Показания для проведения МРТ плода

отклонение от нормы в развитии любых органов плода и околоплодных структур;
необходимость (по медицинским показаниям) более глубокой диагностики органов и систем плода;
наличие двух и более плодов;
пониженная двигательная активность;
подозрение на травму плода или внутриутробное инфицирование;
слабое сердцебиение;
семейный анамнез;
желание матери.

Противопоказания для МРТ плода

Большинство будущих мам, которым бала назначена такая диагностика, беспокоит вопрос безопасности проведения МРТ плода при беременности. Современная медицина доказывает, что этот вид обследования вполне безопасен и эффективен. Он не подвергает ни организм матери, ни плода вредному влиянию. Этот вид диагностики не просто показан, его рекомендуют при наличии конкретных показаний. Однако, несмотря на то, что процедура полностью безопасна и неинвазивна, врачи не рекомендуют проводить ее женщинам в первом триместре беременности. В первые тринадцать недель у ребенка формируются все основные органы и системы жизнеобеспечения - в этот период плод наиболее подвержен негативному влиянию как внешних, так и внутренних факторов. С чем связаны рекомендации воздержаться от магнитно-резонансной томографии будущей мамы в этот период? МР-томограф во время работы выделяет много энергии, тепла и шума. Казалось бы, не столь важные факторы, которые не могут существенно повлиять на ход течения беременности. Однако нельзя однозначно спрогнозировать как отреагирует на такие внешние факторы плод, не будет ли испытывать стресс его мама. Именно поэтому в первые 13 недель, когда плод наиболее уязвимый, эту процедуру рекомендуется отложить на более поздний срок. В любом случае МР-томография будущего ребенка должна осуществляться после проведения УЗИ и полученных в его результате данных о возможных патологиях. Даже если сеанс МРТ будет осуществлен по вашей собственной инициативе, его рекомендуется предварительно обсудить с акушером-гинекологом. Ранний срок беременность является не единственным противопоказанием для проведения магнитно-резонансной томографии. Также диагностика противопоказана в следующих случаях: кардиостимуляторы, инсулиновые помпы, металлические протезы, пластины, импланты и другие металлические предметы в теле человека; боязнь замкнутых пространств (клаустрофобия); татуировки на теле человека, в краске которых содержатся мелкие частицы металла. В некоторых случаях пациент может быть допущен к проведению, например, некоторые металлы не реагируют при взаимодействии с магнитным полем. К такой категории относится, к примеру, титан. Однако в любом случае для всех перечисленных категория пациентов требуется предварительная консультация врача-рентгенолога.

МРТ плода: новое слово в пренатальной диагностике

Ультразвуковое исследование (УЗИ) есть и всегда будет первым методом мониторинга состояния плода. Но иногда при проведении УЗИ исследуемый анатомический регион или структура по разным причинам плохо видны: например, из-за костной тени, положения плода, ожирения матери или избыточного количества амниотической жидкости. В таких случаях УЗИ дает не совсем ясную картину патологии, поэтому ее значимость для будущего ребенка бывает трудно правильно оценить. Магнитно-резонансная томография (МРТ) позволяет увидеть плод и область интереса методом прямой визуализации и без какого-либо вредного воздействия на плод. Более того, одновременная детальная визуализация патологии центральной нервной системы (ЦНС) и всех остальных структур плода является несомненным преимуществом МРТ. Именно поэтому, подозреваемые по УЗИ изменения являются основным показанием к проведению МРТ плода. Кроме того, МРТ может быть выполнена по желанию матери, особенно, если у нее по какой-либо причине имеется высокий риск формирования патологии у плода.

До недавнего времени основным ограничивающим фактором для широкого использования МРТ являлись движения плода. Сегодня развитие сверхбыстрых МРТ последовательностей позволили решить эту проблему. Современные технологии и аппараты нового поколения позволяют получать изображения менее чем за секунду, выбирать любую плоскость сканирования, в том числе, в кино-режиме. Это способствует ранней диагностике патологии плода, помогает радиологам быть более точными в постановке диагноза, дает возможность акушерам заранее планировать необходимое оперативное лечение и соответствующий постнатальный уход.

Из-за недостаточного распространения высокопольных томографов в России и отсутствия специалистов, готовых работать в этой смежной и непростой области МРТ диагностики, подобные исследования проводятся только в единичных центрах: в частной медицинской клинике “Скандинавия” и на кафедре рентгенологии Военно-медицинской Академии (Санкт-Петербург), а также в лаборатории медицинской диагностики Института «Международный томографический центр» Сибирского отделения Российской академии наук (Новосибирск). Поэтому кажется актуальным ознакомить более широкий круг отечественных специалистов в области медицинской визуализации с основами МРТ плода, которые разработаны зарубежными радиологами, апробированы и дополнены собственным накопленным за последние годы опытом. Эта информация поможет шире внедрить этот метод в клиническую практику и, тем самым, сократить продолжительность обследования беременной женщины, получить максимум количественной и качественной диагностической информации.

Показания к назначению МРТ плода

К показаниям для проведения МРТ плода относятся:

Изменения любых органов плода и околоплодных структур, выявленные при УЗИ:
- ЦНС: вентрикуломегалия, цефало-(менинго- миело-)целе, мальформации коры и сосудов, агенезии, аномалии развития задней черепной ямки, срединных структур, задержка развития, ишемические и геморрагические поражения;
- Грудная полость: легочная секвестрация, сердечная рабдомиома, диафрагмальная грыжа, бронхиальные и пищеводные атрезии, кистозный аденоматоз;
- Брюшная полость: гемолитическая болезнь, асцит, аномалии развития, гидронефроз, грыжи, объемные образования;
- Позвоночник: дизрафия, миеломенингоцеле, сирингомиелия;
- Лицо и шея: тератомы, лимфангиомы, гемангиомы, расщепление верхней губы и неба;
- Другие: двустороннее clubfoot (эквиноварусная деформация стопы), гидрамниос (олигоамниос), подозрение на патологию пуповины, плаценты, шейки и тела матки.
Аномалии развития в семейном анамнезе;
Факторы риска для развития плода в течение беременности;
Сниженная двигательная активность и слабое сердцебиение плода;
Подозрение на внутриутробное инфицирование, травму плода;
Многоплодная беременность;
Желание матери.

Самым распространенным показанием к проведению МРТ плода является патология, выявленная на УЗИ, которая требует уточнения характера изменений. Некоторые сложные сочетанные пороки развития не могут быть выявлены на УЗИ или видны не в полном объеме. Результаты МРТ могут помочь родителям и врачам подготовиться к хирургической операции или к другому лечению вскоре после рождения ребенка или решить вопрос о прерывании беременности по медицинским показаниям. В других случаях, когда подозреваемая на УЗИ патология опровергается в ходе МРТ, процедура может успокоить родителей, и показать, что рассматриваемая проблема несерьезна или вообще не существует.

Методика проведения МРТ плода

Подготовка пациентки. До проведения исследования оба родителя должны быть оповещены о возможных осложнениях проводимой процедуры и ее ожидаемых результатах, которые обязательно будут объяснены и обсуждены с акушером. Необходимо проинформировать беременную женщину, что на сегодняшний день неизвестно наличие какого-либо повреждающего воздействия, и никаких негативных эффектов на плод и дальнейшее его постнатальное развитие от проведения МРТ плода не выявлено. Более того, риск возникновения отдаленных последствий также не установлен. Необходимо предупредить женщину о необходимости прекратить прием железо-содержащих витаминов за несколько дней до исследования из-за возможных артефактов от их наличия в кишечнике.

Коллегия радиологов по МР безопасности США в своем постановлении разрешает проводить МРТ женщине на любом сроке беременности при определенных условиях:

невозможность получить искомую информацию нелучевыми методами (например, на УЗИ);
результат исследования может повлиять на тактику ведения беременности;
проведение исследования в постнатальном периоде может оказаться несвоевременным.

Предпочтительнее проводить исследование в утренние часы, когда плод и мать находятся в наиболее спокойном состоянии. Желательно, чтобы женщина поела за четыре часа до обследования, чтобы уменьшить артефакты от перистальтики кишечника и «послеобеденных» движений плода. Непосредственно перед исследованием пациентке необходимо опорожнить мочевой пузырь. Обследование проводится при свободном дыхании (без задержки) и без какой-либо медикаментозной подготовки женщины. Использование контрастных веществ во время беременности не рекомендуется. Положение пациентки во время исследования на спине, ногами вперед, голова вне магнита во избежание клаустрофобической реакции. Если беременной тяжело лежать на спине из-за синдрома компрессии нижней полой вены, исследование может быть проведено на левом боку. Если необходимо успокоить пациентку, можно предложить ей возможность прервать исследование по ее просьбе. По желанию, отец ребенка может находиться рядом с пациенткой во время исследования. По опыту специалистов, бывает полезно полежать несколько минут в магните до начала сканирования. Это способствует уменьшению спонтанного движения плода, которое возникает в первые минуты после позиционирования.

Особенности проведения исследования. МРТ плода оптимально проводить на 1,5Т сверхпроводящем магните. Продолжительность исследования определяется совокупностью факторов: опыта персонала, отработанности методики, технической базы, сложности клинической задачи и найденной патологии, количества плодов, движения и возраста плода, области исследования, состояния матери и др. Дополнительно можно провести пельвиометрию, если плод находится в головном предлежании. Однако, продолжительность процедуры не должна превышать 40 мин, чтобы не вызвать утомления и дискомфорта у пациентки от длительного лежания на спине.

Преимущества и ограничения метода

МРТ соответствует всем требованиям, предъявляемым к исследованию плода, таким как: безопасность, неинвазивность и способность обеспечить хорошую визуализацию тканей и органов.

К достоинствам МРТ в пренатальной диагностике можно отнести: прекрасный межтканевой контраст, прямое отображение нормальной анатомии и патологии, отсутствие эффектов наложения и пространственного искажения от костных преград; любая ориентация и толщина среза (до 1 мм), возможность получения ортогональных и трехмерных изображений, в том числе, в кино-режиме; визуализация мелких деталей, специфическая характеристика изменений, благодаря различным импульсным последовательностям и характеристикам интенсивности сигнала; отсутствие какого-либо известного вредного воздействия на плод; неинвазивность.

Как и любой диагностический метод, МРТ плода имеет свои ограничения и недостатки, которые необходимо знать и учитывать. Критическое отношение к методу способствует повышению его качества и дальнейшему развитию.

До 20-й недели беременности активные движения и маленькие абсолютные размеры плода могут снижать результативность (информативность) исследования. С увеличением сроков гестации, уменьшением двигательной активности и увеличением размеров плода качество изображений улучшается. Сохраняются и общие противопоказания к проведению обследования женщинам с водителями ритма, ферромагнитными имплантами, цереброваскулярными клипсами, с клаустрофобией. Бывает трудно лежать на спине женщинами в третьем триместре из-за синдрома “нижней полой вены”. Кроме того, дороговизна и трудоемкость метода не позволяют широко использовать его среди всего населения.

Безопасность метода

В связи с отсутствием ионизирующего облучения МРТ является ценным методом для обследования беременных. Исследования плодов этим методом проводят в США с 1984 года, и до сих пор не установили никакого вредного воздействия МРТ на мать и плод. Среди женщин, работающих с МРТ, никаких отклонений здоровья и/или случаев патологии плода, связанных с их профессиональной деятельностью, замечено не было.

Комитет по безопасности Общества Магнитно-резонансной диагностики в США издал руководство о правилах и рекомендациях по проведению МРТ плода. МРТ назначается в тех случаях, когда другие неинвазивные и нелучевые методы неинформативны или содержат информацию, уточнение которой требует ионизирующего облучения. 26 ноября 2002 г Минздрав России опубликовал информационное письмо №2510/11869-02-32 для акушеров-гинекологов: «Ведение беременности и родов у женщин с анатомически узким тазом», где среди рекомендованных методов диагностики указан метод магнитно-резонансной томографии. Кроме того, в любом руководстве по эксплуатации высокопольного томографа есть рекомендации по его использованию в акушерской практике.

Заключение

Накопленный опыт применения МРТ в акушерстве свидетельствуют об очевидных преимуществах этого диагностического метода. Представляется рациональным использование МРТ плода в практике родовспомогательных учреждений для определения правильной тактики ведения родов и постнатального пособия. Для врачей очень важно принять правильное и компетентное решение о возможности и целесообразности вынашивания беременности и тактике ее ведения, определить прогноз для жизни и здоровья будущего ребенка.

А.М. Коростышевская
доктор медицинских наук, старший научный сотрудник
Институт «Международный томографический центр» СО РАН,
г. Новосибирск

Современные подходы к изучению плодового фенотипа в эру генетического ультразвука

Медико-генетическое отделение Московского областного НИИ акушерства и гинекологии, Москва.
Курс пренатальной диагностики, ФГБОУ ДПО РМАПО Минздрава России, Москва.

Журнал "SonoAce Ultrasound"

Содержит актуальную клиническую информацию по ультрасонографии и ориентирован на врачей ультразвуковой диагностики, выходит с 1996 года.

Настоящая работа посвящена изучению плодового фенотипа при ультразвуковом исследовании в различные сроки беременности при помощи новейших технологий Samsung, оптимизирующих диагностику многих врожденных пороков развития, аномалий, нарушений строения, особенностей развития с оценкой значимости отдельных ультразвуковых патологических маркеров в качестве потенциальных признаков генетических синдромов и ассоциаций.

Одной из ведущих причин детской и младенческой смертности являются врожденные пороки развития (ВПР), среди которых в 20% случаев встречаются множественные ВПР (МВПР) с установленной частотой 1:250 новорожденных [1]. Особое значение в профилактике МВПР имеет пренатальная диагностика - современный и высокоэффективный метод диспансеризации плода, направленный на своевременное выявление патологии, впоследствии определяющий выбор адекватной акушерской тактики при данной беременности и специфических мер профилактики болезни в данной семье в дальнейшем [2]. Современные ее возможности позволяют из комплекса патологических нарушений у плода выделить достоверно значимые ультразвуковые маркеры для постановки диагноза генетических синдромов различной этиологии. Сегодня пренатальная синдромология активно развивается, как в плане расширения спектра возможных лабораторных исследований, так и описания значимых, ключевых, таргетных ультразвуковых признаков многих наследственных синдромов различного происхождения.

Группа МВПР включает сотни нозологических форм, различных по этиологии, фенотипическим проявлениям и прогнозу. В силу огромной гетерогенности МВПР представляют собой сложную проблему для постановки окончательного диагноза. Основными этиологическими факторами, приводящими к возникновению синдромов с множественными пороками развития, являются генные, хромосомные мутации и действие на плод неблагоприятных факторов внешней среды [3, 4].

Любые наследственные или врожденные генетические болезни являются результатом повреждения генетической информации на геномном, хромосомном или генном уровне. В 60% всех случаев МВПР встречаются хромосомные синдромы, достаточно широко изученные и хорошо диагностируемые. Для лабораторной диагностики этих повреждений разработаны разнообразные и хорошо известные методы: цитогенетический, молекулярно-цитогенетический и молекулярно-генетический. МВПР нехромосомного генеза встречаются в 40% случаев. Среди них выделяют синдромы, ассоциации и неклассифицированные комплексы. Применительно к нехромосомным синдромам цитогенетическое исследование позволяет лишь отвергнуть хромосомную природу данного комплекса пороков развития, но не установить диагноз.

Сегодня имеется определенное количество публикаций о выявлении некоторых синдромов и ассоциаций при пренатальной эхографии [6, 7]. Однако дородовая идентификация нозологических форм нехромосомных синдромов пока не вошла в рутинную практику врачей в области пренатальной диагностики и носит случайный характер. В литературе отсутствуют четкие рекомендации о системном подходе к диагностике наследственных синдромов различной этиологии, нет диагностических алгоритмов и определенных схем взаимодействия врачей ультразвуковой пренатальной диагностики, генетиков, акушеров-гинекологов.

Использование эхографии делает возможным пренатальное выявление не менее 80% врожденных дефектов во II, III триместрах беременности и свыше 50% значимых нарушений анатомии плода уже в I триместре начиная со сроков 11-12 нед. Весь комплекс диагностированных пороков развития и различных микроаномалий в совокупности составляет фенотипический спектр синдрома, который состоит из «ядерных» (главных, ключевых) признаков и дополнительных аномалий, наличие которых не является обязательным для диагностики клинической нозологии синдрома.

Революцией в пренатальной ультразвуковой диагностике явилось появление объемной эхографии, которая, обладая такими качествами, как неинвазивность, безопасность и возможность многократного применения у одной пациентки, имеет высокую информативность в исследовании анатомии плода и изучении его фенотипа. При применении различных режимов объемной эхографии абсолютно очевидно их преимущество по сравнению с обычным сканированием. Детально можно изучить лицо плода (рис. 1-4) в различные сроки беременности, начиная со сроков первого пренатального скрининга в 11-14 нед, конечности плода, причем не только их наличие и положение (рис. 5, 6), но и состояние и количество пальцев (рис. 7-9) как на руках, так и на ногах. Также можно изучить позвонки плода (рис. 10), состояние твердого нёба (рис. 11, 12), строение наружного уха (ушной раковины) (рис. 13), состояние основных швов черепа и родничков, исключая их преждевременное закрытие при кранисиностозах (рис. 14, 15).

Нейробластома плода. Возможности пренатальной диагностики и прогноз

Революционные изменения в экспертной диагностике. Безупречное качество изображения, молниеносная скорость работы, новое поколение технологий визуализации и количественного анализа данных УЗ-сканирования.

Введение

Обычно поражение изолированное, с вовлечением одного надпочечника, двустороннее поражение встречается редко [5]. Иногда антенатально появляются метастазы в печень, кожу, костный мозг и редко в ворсинки плаценты [6]. В этом случае плацента выглядит объемной, но метастатические очаги могут не определяться макроскопически, а диагностируются лишь при гистологическом исследовании. Сосуды ворсинок плаценты содержат скопления клеток нейробластомы, но инвазия стромы наблюдается исключительно редко [7]. Описаны случаи метастазирования в пуповину с последующей гибелью плода [8]. Нейробластомы преимущественно состоят из нейробластов. Макроскопически очаги опухоли хорошо очерчены, но могут инфильтрировать окружающие ткани, капсула отсутствует.

Известно сочетание нейробластом с различными состояниями, в частности с болезнью Гиршпрунга, фетальным алкогольным синдромом, синдромом ДиДжорджа, болезнью Вон Реклинхаузена, синдромом Беквита - Видеманна.

В литературе описан ранний случай диагностики нейробластомы в 19 нед беременности, однако обычно пренатальный диагноз устанавливается при ультразвуковом исследовании в промежутке от 26 до 39 нед гестации [8].

Смещение нижней полой вены визуализирующимся образованием кпереди следует расценивать как признак забрюшинного происхождения этого образования [13]. Кроме того, при больших размерах опухоль надпочечника может смещать окружающие органы.

Цветовое допплеровское картирование помогает идентифицировать питающий опухоль сосуд, отходящий непосредственно от аорты, однако такой единственный сосуд может и не визуализироваться [13].

Как правило, антенатальная диагностика метастазов возможна исключительно редко, так как специфических поражений плаценты при ультразвуковом исследовании не отмечается, описано лишь неспецифическое ее утолщение [14]. В диагностике метастазов может быть информативной МРТ плода.

Геморрагические опухоли надпочечников могут осложняться анемией плода, неиммунной водянкой плода или массивной инвазией печени [10]. Предложены различные объяснения этиологии развития водянки плода: избыточная продукция катехоламинов, приводящая к гипертензии и сердечной недостаточности у плода; вовлечение в патологический процесс печени, вызывающее нарушение венозного возврата и развитие гипопротеинемии [14]; инвазия эритропоэтической ткани клетками опухоли, приводящая к развитию тяжелой анемии или даже гиперсекреции альдостерона корой надпочечников. Кроме того, описано возникновение водянки плода вторично к появлению метастазов в плаценту. Отек плаценты вследствие механического эффекта большого образования может развиваться в некоторых случаях нейробластомы без метастазирования в плаценту [6].

Кроме того, опухоли надпочечников больших размеров могут приводить к дистоции во время родов [8].

Следует помнить и о материнских осложнениях. Очень редко гиперпродукция катехоламинов опухолью надпочечников плода может вызывать избыточное потоотделение, развитие гипертензии и преэклампсии у матери, материнского миррор-синдрома при поражении плаценты [12, 14, 15]. Кроме того, развитие таких материнских осложнений, как правило, связано с высоким уровнем неонатальной смертности, достигающим 70% [1].

Прогноз при нейробластоме зависит от времени диагностики, локализации первичного очага и стадии заболевания. Прогноз лучше у детей до 1 года жизни при низких стадиях опухоли (выживает около 90%) [16]. При нейробластоме, диагностированной пренатально, прогноз, как правило, благоприятный, выживает 90-96% детей [1]. Однако при поражении плаценты прогноз неблагоприятный, часто происходит антенатальная гибель плода или смерть ребенка вскоре после рождения [12, 14].

Обнаружение кальцификатов в опухоли при ультразвуковом исследовании сочетается с лучшим прогнозом, вероятно, вследствие того, что кальцификаты являются свидетельством произошедшего некроза опухоли [12].

Нейробластома in situ может не проявлять себя клинически и даже подвергаться спонтанной регрессии [17, 18].

Течение заболевания у пациентов с нейробластомой, диагностированной пренатально, обычно благоприятное, особенно при изолированном поражении надпочечников [8]. Методом лечения (с хорошими результатами) является хирургическое удаление опухоли непосредственно после рождения [19], химиотерапия показана только в случаях существенного прогрессирования заболевания [20]. Пациенты с "благоприятными" признаками заболевания (небольшие размеры опухоли, ее кистозная структура, отсутствие прогрессирования) должны тщательно наблюдаться и подвергаться хирургическому лечению только при отсутствии регресса образования [11].

Материалы и методы

В качестве иллюстрации приводим одно из наших клинических наблюдений.

Клиническое наблюдение

Пациентка Т., 40 лет, обратилась для проведения планового скринингового ультразвукового исследования в 32 нед. В ходе предыдущих исследований в 13 и 19 нед патологии не было выявлено.

Супруги здоровы, профессиональных вредностей не имеют. Наследственность не отягощена. Настоящая беременность пятая. В анамнезе двое нормальных родов, два медаборта. На учете в женской консультации пациентка состояла с 6 нед. Беременность протекала без существенных осложнений. Лишь в срок 6-7 нед была диагностирована угроза невынашивания.

Ультразвуковое обследование проводилось на УЗ-сканере SonoAce-X8 (Medison).

Результаты

При ультразвуковом исследовании обнаружен один живой плод мужского пола. Гестационный срок составил 31 нед 4 дня. Фетометрические показатели соответствовали данному сроку, за исключением окружности живота, превышающей 95-й процентиль за счет гепатомегалии. Нарушений фето-плацентарного кровотока не было выявлено. Патологических изменений плаценты и околоплодных вод не отмечено.

Под диафрагмой справа визуализировалось гиперэхогенное опухолевидное образование несколько неоднородной солидной структуры, с четкими ровными контурами, размером 50x38x35 мм. К нижнему полюсу данного образования прилежала правая почка, имеющая нормальные размеры, форму и структуру. Нижняя полая вена была смещена кпереди и влево. Обращала на себя внимание выраженная гепатомегалия, причем структура печени не была однородной. Она содержала множественные гиперэхогенные включения размерами до 17 мм, окруженные тонким гипоэхогенным периферическим ободком. Цветовое допплеровское картирование(ЦДК) демонстрировало интенсивную периферическую васкуляризацию опухоли (рис. 1-3).

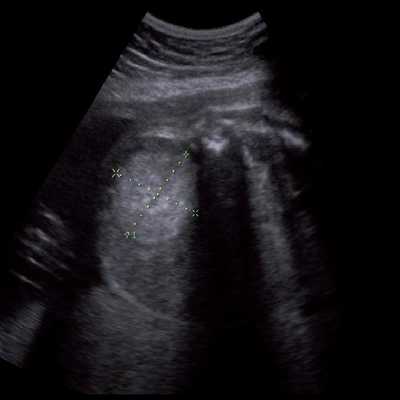

Рис. 1. Нейробластома правого надпочечника плода. Беременность 31 нед 4 дня.

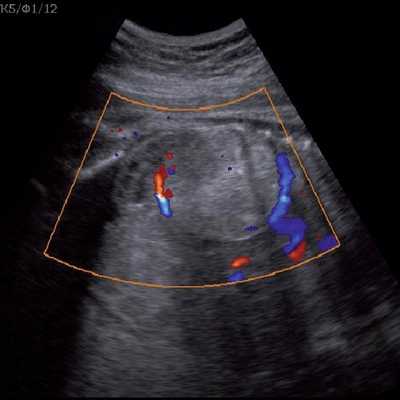

Рис. 2. Кровоток в нейробластоме плода. Цветовое допплеровское картирование. Отчетливо виден питающий сосуд, огибающий образование по его периферии. К нижнему полюсу образования прилежит интактная почка плода.

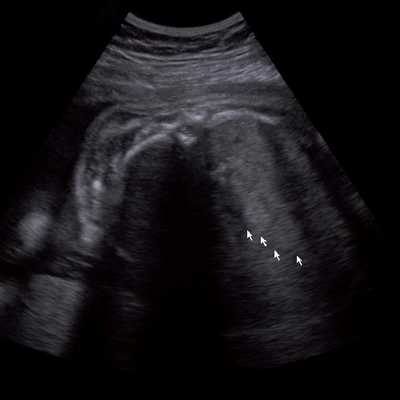

Рис. 3. Метастазы в печени плода. Поперечное сечение брюшной полости плода. Гепатомегалия. В структуре печени плода определяются округлые включения несколько повышенной эхогенности (стрелки), с гипоэхогенным ободком - метастазы.

Был поставлен диагноз: беременность 31 нед 4 дня. Опухоль правого надпочечника плода с метастазами в печень. Рекомендовано динамическое ультразвуковое наблюдение за темпами роста новообразования и возникновением возможных осложнений.

В срок 32 нед 4 дня была диагностирована антенатальная гибель плода. Родился мертвый ребенок, мужского пола весом 2480 г, длиной 45 см.

В представленном наблюдении картина нейробластомы надпочечника была не совсем классической. То, что это супраренальное образование - очевидно, так как оно прилежало к почке, имеющей нормальную форму, размеры и структуру. Опухоль имела капсулу, однородную гиперэхогенную структуру, что не характерно для нейробластомы надпочечника. Поэтому дифференциальную диагностику проводили с кровоизлиянием в надпочечники, опухолью Вильмса, экстралобарным легочным секвестром, ретроперитонеальной тератомой.

Кровоизлияние в надпочечники, как правило, выглядит эхогенным или неоднородной структуры образованием, иногда может быть полностью анэхогенным и характеризуется изменением ультразвуковой картины при динамическом исследовании, постепенно превращаясь в анэхогенное кистозное образование, в котором с течением времени отмечается утолщение его стенки [13] и образуются кальцификаты. Энергетический допплер демонстрирует полную аваскулярность такого образования. В нашем случае образование имело повышенную эхогенность, несколько неоднородную структуру. При ЦДК в опухоли регистрировался преимущественно периферический кровоток.

Опухоль Вильмса поражает почку (чаще правую), которая в представленном случае была интактна.

Экстралобарная легочная секвестрация является преимущественно левосторонним супраренальным образованием с четким наружным контуром, как правило, гиперэхогенной однородной структурой неправильной формы. Выявляется эта патология уже во II триместре беременности, при ЦДК определяется питающий сосуд.

Тератомы (в том числе и забрюшинной локализации) всегда представлены образованиями неоднородной солиднокистозной структуры вследствие их гистологического строения.

Таким образом, обнаруженное нами образование было отнесено к опухоли надпочечника даже при отсутствии классической картины нейробластомы. Обращали на себя внимание большой размер опухоли и отсутствие выраженных осложнений в виде многоводия, застойной сердечной недостаточности, нарушения фето-плацентарного кровотока. При этом относительно ранняя манифестация (выявление данного комплекса изменений уже в 31 нед), не совсем типичная ультразвуковая морфология опухоли, наличие выраженной гепатомегалии и множественных метастазов позволяли сделать вывод о злокачественном течении заболевания, что, видимо, и обусловило антенатальную гибель плода. В итоге диагноз был подтвержден патоморфологическим исследованием. У недоношенного плода мужского пола живот увеличен в объеме. Справа в забрюшинном пространстве определяется округлое образование (опухоль) размером 50?35?30 мм, эластичной консистенции. Спереди и снизу к опухоли прилежит почка, плотно с ней спаянная. Опухоль исходит из правого надпочечника, который находится на ее верхнем полюсе в виде "шапочки". На разрезе опухоль однородная, желтовато-серая. Левые надпочечники и почка обычного вида. Печень значительно увеличена, занимает около 1/2 объема брюшной полости, доли четко не дифференцируются. Поверхность печени коричневато-красная. На разрезах определяются множественные плотные эластичные узлы диаметром до 15 мм бледно-желтого цвета (рис. 4, 5).

Рис. 4. Органокомплекс, вид спереди.
1 - печень;
2 - опухоль с правым надпочечником;
3 - сердце.

Значение и особенности применения 3D/4D ультразвука для исследования плода

Экспертный класс по доступной цене. Монокристальные датчики, полноэкранный режим отображения, эластография, 3D/4D в корпусе ноутбука. Гибкая трансформация в стационарный сканер при наличии тележки.

3D/4D ультразвуковое исследование (УЗИ) на современном этапе хорошо известно. Не вызывает сомнения тот факт, что этот метод открывает новые возможности исследования в акушерстве и гинекологии, особенно при обследовании плода [1, 2]. Однако все еще возникают споры о целесообразности применения объемного ультразвука. Обычно выдвигается тезис о том, что 2D эхография является достаточной для достижения цели в диагностике, а трехмерная лишь "декорирует" обнаруженное патологическое состояние или просто красиво демонстрирует изображение органов или объектов. Нельзя не согласиться с тем, что двухмерный ультразвук является базисом современной эхографии и, благодаря ему, врачи достигли больших успехов в решении множества клинических задач в акушерстве, диагностике заболеваний и пороков развития у плода [1, 3]. Вместе с тем было бы наивно полагать, что все проблемы диагностики решены и не следует развивать новые методики на практике, внедряя их в решение рутинных задач или для повышения точности обнаружения и детализации аномалий.

Основные принципы работы приборов и датчиков для проведения 3D/4D УЗИ изложены во множестве монографий и руководств [1, 4]. Однако хотелось бы остановиться на ряде важных усовершенствований, появившихся в объемном ультразвуке в последние годы. Уже несколько десятилетий известна возможность получения трехмерных изображений при помощи УЗИ. Для клинического применения объемный метод стал привлекательным после появления трехмерного ультразвука, работающего в режиме реального времени - 4D. Этот режим позволил не только быстро получить изображение для последующей визуальной оценки, но и повысить его реальное качество благодаря возможности оперативной коррекции угла сканирования с целью уменьшения артефактов и повышения достоверности изображения. Основные режимы работы большинства современных трехмерных приборов можно представить в виде пяти основных функций: поверхностный режим, мультиплановый, мультиплоскостной, объемный негативный и мультиплоскостной в режиме реального времени (STIC).

Данная работа представляет собой исследование некоторых возможностей 3D/4D ультразвука в рамках различных по целям эхографических обследований в акушерстве в I-III триместре беременности.

Материалом послужил опыт использования 3D/4D УЗИ для 7554 обследований при сроках беременности 6-41 недель. У 209 плодов наблюдались различные аномалии развития. Исследования проводились на ультразвуковых сканерах компании MEDISON (Корея), оснащенных функциями 3D/4D УЗИ и пакетами программного обеспечения для динамического и статического анализа трехмерных изображений. Общее время проведения обследований плода хронометрировалось и варьировало от 6 до 30 мин, в среднем оно составило около 19 мин (без анализа в режиме обработки уже полученных изображений). Во всех случаях проводилось также стандартное 2D исследование в акушерстве, время, затраченное на него, включено в общее время обследования. Отмечена тенденция к увеличению продолжительности всего исследования после 29-32 недель гестации.

Поверхностный режим 3D/4D УЗИ позволил визуализировать поверхности тела плода (лоб, лицо, переднюю поверхность груди, область половых органов, затылок и заднюю поверхность спины, дистальные отделы конечностей, суставы конечностей) при сроках гестации 11-22 недель в большинстве случаев (93%) (рис. 1-4). Затруднения в визуализации отдельных поверхностей были отмечены в 24% из-за особенностей положения плода, расположения конечностей и других частей тела, локализации пуповины, количества околоплодных вод. Двигательная активность плода и многоводие значительно облегчали задачу визуализации поверхностей. Следует также учитывать, что полное отсутствие околоплодных вод во всех случаях не позволило получить информацию о поверхностях у плода в этом режиме. Сложности в получении поверхностных изображений отмечены в 38% случаев при обследованиях плодов после 35 недель гестации.

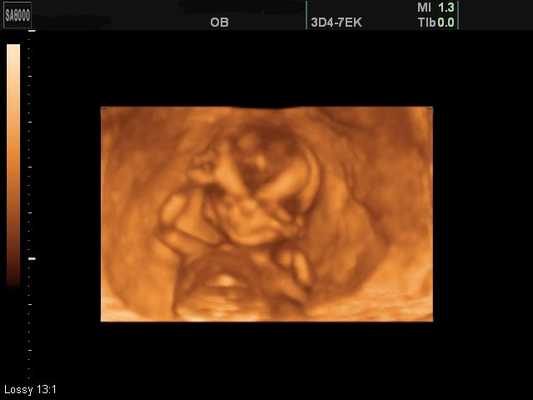

Рис. 1. Беременность 12 недель (поверхностный режим). Лицо здорового плода.
