Гортань (larynx) является расширенной частью дыхательной трубки, верхний конец которой открывается в глотку, а нижний переходит в трахею. Расположена гортань на передней поверхности шеи на уровне 4-6 шейных позвонков, у детей и молодых людей выше, у стариков ниже.

Вверху гортань прикрепляется к подъязычной кости и в переднем отделе разграничена с глоткой надгортанником, по бокам располагаются черпалонадгортанные складки, а латеральнее - грушевидные карманы, по которым пищевой комок спускается назад, в пищевод.

Снаружи рядом с боковыми поверхностями гортани расположены доли щитовидной железы и сосудисто-нервные пучки шеи.

Задняя поверхность гортани граничит с нижним отделом глотки и верхним отделом пищевода.

Остов гортани состоит из трех крупных непарных хрящей (щитовидный, перстневидный и надгортанник) и трех мелких парных (черпаловидный, рожковидный и клиновидный) хрящей, соединенных связками.

Непарные хрящи гортани:

Щитовидный - самый крупный хрящ, состоящий из двух четырехугольных пластинок, соединенных спереди по средней линии и образующих выступ гортани (кадык или адамово яблоко), более заметный у мужчин. Щитовидный хрящ выполняет защитную функцию, прикрывая собой внутренние отделы гортани.
Перстневидный хрящ - самый нижний, составляющий основание гортани, к нему прикрепляется трахея. По форме он напоминает перстень, узкая часть которого - дуга - обращена вперед, а широкая - печатка - расположена сзади.
Надгортанник - самый верхний хрящ - своим свободным отделом (лепестком) прикрывает вход в гортань и защищает ее от попадания инородных тел. Узкой частью (стебельком) надгортанник прикреплен к верхней вырезке щитовидного хряща.

Черпаловидные хрящи - расположены над печаткой перстневидного хряща. К ним прикреплены голосовые связки и большинство внутренних мышц. Благодаря их подвижности суживается и расширяется голосовая щель.
Рожковидные хрящи расположены на верхушке предыдущих.
Клиновидные хрящи находятся по сторонам от черпаловидных в толще черпалонадгортанных складок.

Хрящи гортани соединены между собой с помощью суставов и связок.

Связки гортани, обеспечивающие соединение хрящей и их подвижность, очень многочисленны. Коническая связка - самая большая и имеющая наибольшее клиническое значение, соединяет щитовидный и перстневидный хрящ. Вверху между гортанью и подъязычной костью расположена еще одна крупная связка - щитоподъязычная.

Мышцы гортани разделяются на наружные и внутренние.

Наружные мышцы посредством подъязычной кости соединяются с нижней челюстью и языком вверху и с грудиной и ключицами внизу, обеспечивая подвижность гортани при глотании.

парная мышца, расширяющая просвет голосовой щели (перстнечерпаловидная);
парные мышцы, натягивающая голосовые складки (щиточерпаловидная и передние перстнещитовидные);
три мышцы, суживающие просвет голосовой щели (парные косые черпаловидные, парные боковые перстнечерпаловидные и непарная поперечная черпаловидная);
две пары мышц, обеспечивающих опускание надгортанника (черпалонадгортанная и щитонадгортанная).

Слизистая оболочка гортани является продолжением слизистой полости носа и глотки, и большая ее часть покрыта цилиндрическим мерцательным эпителием, а в области голосовых складок - многослойным плоским. Подслизистый слой бывает особенно выражен в некоторых отделах гортани (язычная поверхность надгортанника, ложные голосовые складки, подголосовое пространство), что способствует развитию отека, затруднению дыхания и глотания.

Полость гортани на фронтальном разрезе напоминает песочные часы и делится на три отдела.

Верхний - вестибулярный отдел - ограничен сверху надгортанником и черпаловидными хрящами, а по бокам - черпалонадгортанными складками.

Средний отдел - область голосовых складок, которые расположены горизонтально на уровне нижней трети щитовидного хряща. Беловатый цвет голосовых складок объясняется плотным расположением клеток плоского эпителия на поверхности и наличия под ним эластической мембраны. Щель, расположенная между голосовыми складками, называется голосовая щель. Длина ее составляет 20 мм. Свое название она оправдывает во время произношения звуков (фонации), а при дыхании она имеет треугольную форму. Над голосовыми складками параллельно им расположены более слабо развитые складки преддверия, или ложные голосовые складки. Пространство между истинными и ложными голосовыми складками называется желудочками гортани.

Нижний отдел - подголосовое пространство - имеет вид конусообразной полости, расширяющейся книзу и переходящей в трахею. Наличие у детей развитого рыхлого подслизистого слоя, способствует развитию внезапного отека и возникновению приступа "ложного крупа".

Кровоснабжение гортани обеспечивают верхние и нижние гортанные артерии. Венозный отток происходит через верхнюю щитовидную вену во внутреннюю яремную вену.

Лимфоотток осуществляется в глубокие шейные лимфатические узлы.

Иннервация гортани происходит за счет чувствительных и двигательных ветвей блуждающего нерва. Верхний гортанный нерв обеспечивает преимущественно чувствительную иннервацию. Нижний гортанный нерв осуществляет двигательную иннервацию мышц и чувствительную - подголосового пространства.

Клиническая анатомия трахеи

Трахея, или дыхательное горло, является непосредственным продолжением гортани и представляет нижний отдел дыхательных путей. Верхний край трахеи расположен на уровне 6-7 шейных позвонков. Длина ее у взрослого человека составляет 11-13 см.

Стенка трахеи состоит из 16-20 гиалиновых подковообразных хрящей, свободные концы которых обращены назад. В этом отделе расположена перепончатая часть трахеи, состоящая из эластических волокон. Хрящи соединены между собой кольцевидными связками. Слизистая оболочка трахеи покрыта цилиндрическим мерцательным эпителием и содержит большое количество слизистых желез, секрет которых обладает бактерицидным действием.

Трахея делится на два отдела: шейный и грудной. На передней стенке шейного отдела в области 2-5 хрящевых колец расположен перешеек щитовидной железы. К задней стенке, образованной перепонкой из эластических волокон, прилежит пищевод. В грудном отделе спереди расположена дуга аорты, а у детей до 14-16 лет - вилочковая железа. По бокам находятся общие сонные артерии.

На уровне 4-5 грудных позвонков трахея делится на два главных бронха. Это место называется областью бифуркации трахеи. Правый бронх широкий и расположен более отвесно, в связи с чем в него чаще попадают инородные тела.

Кровоснабжение трахеи обеспечивается щитовидной и бронхиальной артериями. Венозный отток осуществляется во внутреннюю щитовидную артерию.

Иннервация трахеи и бронхов осуществляется возвратным и блуждающим нервами.

Анатомия мышц гортани. Эластическая перепонка гортани

Черпало-надгортанная мышца (m. ary-epiglotlicus)—парная. Ее пучки составляют продолжение черпаловидной косой мышцы. Одним концом прикреплена к верхушке черпаловидного хряща, а другим— к боковому краю надгортанника. При ее сокращении суживается вход в гортань, а надгортанник наклоняется кзади.

Перстне-щитовидная, или передняя, мышца (m. cricothyreoideus s. anticus)—парная. Начинается от верхнего края дуги перстневидного хряща. Мышечные пучки, распадаясь наподобие веера, идут вверх и латерально. Прикрепляется к нижнему краю, а также близ внутренней поверхности пластинки щитовидного хряща. В этой мышце различают прямую часть (pars recta), находящуюся более кпереди, и косую часть (pars obliqua), лежащую латерально от первой. При сокращении сближает передние отделы перстневидного и щитовидного хрящей. Способствует наклону щитовидного хряща кпереди, вследствие чего истинные голосовые связки натягиваются, а голосовая щель суживается. .

Перстне-черпаловидная боковая мышца (m. crico-arytaenoideus lateralis)— парная. Частично прикрыта пластинкой щитовидного хряща. Начинается от верхнего края латеральной части дуги перстневидного хряща; мышечные пучки, направляясь кверху и назад, сходятся в сухожилие, которое прикрепляется к передней поверхности мышечного отростка черпаловидного хряща. При сокращении поворачивает черпаловидный хрящ таким образом, что голосовой отросток его сближается с одноименным отростком другого хряща, вследствие чего голосовая щель суживается.

Щито-черпаловидная наружная мышца (m. thyreo-arytaenoideus externus)— парная. Снаружи прикрыта пластинкой щитовидного хряща. Начинается от внутренней поверхности пластинки щитовидного хряща. Мышечные пучки идут вверх и кзади и прикрепляются по всему латеральному краю черпаловидного хряща. При сокращении щиточерпаловидной наружной мышцы черпаловидный хрящ смещается вперед и поворачивается вокруг вертикальной оси так, что голосовой отросток его отходит к средней линии; вследствие этого голосовая щель суживается.

Щито-черпаловидная внутренняя, или голосовая, мышца (m. thyreo-arytaenoideus internus s. vocalis)—парная. Начинается от внутренней поверхности угла щитовидного хряща. Составляет толщу истинной голосовой связки и прикрепляется к голосовому отростку черпаловидного хряща. При сокращении щито-черпаловидной внутренней мьппцы истинная голосовая связка натягивается, вследствие чего голосовая щель суживается.

Желудочковая мышца (m. ventricularis)—парная. Находится в толще дупликатуры слизистой оболочки, образующей верхнюю стенку гортанного или морганиева желудочка (ventriculus laryngis s. Morgagnii). Мышца эта развита слабо и обнаруживается не у всех; пучки ее идут от бокового края черпаловидного хряща к заднему краю пластинки щитовидного.

Эластическая перепонка гортани. Эластическая перепонка гортани (membrana elastica laryngis) состоит из эластических волокон. Прилегает к внутренней поверхности хрящей гортани и делится на четырехугольную перепонку (membrana quadrangularis) и эластический конус (conus elasticus).

Четырехугольная мембрана является верхней частью эластической перепонки гортани и лежит в области внутренних поверхностей пластинок щитовидного хряща. Ее волокна от края надгортанника тянутся к внутренней поверхности угла щитовидного хряща, затем к санториниеву и черпаловидному хрящам. Нижние отделы обеих четырехугольных перепонок, несколько сближаясь между собой, образуют желудочковые, или ложные, голосовые связки (lig. ventricularia s. vocalia spiiriae).

Эластический конус представляет собой нижнюю часть эластической перепонки гортани. Пучки его эластических волокон берут свое начало от внутренней поверхности пластинок щитовидного хряща. Из области внутренней поверхности угла щитовидного хряща волокна, конусообразно расходясь, направляются книзу и прикрепляются к верхнему краю дуги перстневидного хряща, образуя вышеописанную среднюю перстне-щитовидную связку (lig. cricothyreoideum medium s. conicum). Верхнезадние волокна эластического конуса с обеих сторон пересекают просвет гортани спереди назад и несколько кнаружи и прикрепляются к голосовым отросткам черпаловидных хрящей, образуя истинные голосовые связки (lig. vocalia verae).
В состав стенок полости гортани входят внутренние поверхности гортанных хрящей, связок, мышцы и эластическая перепонка гортани.

Информация на сайте подлежит консультации лечащим врачом и не заменяет очной консультации с ним.
См. подробнее в пользовательском соглашении.

Анатомия мышц гортани. Эластическая перепонка гортани

Гортань , larynx, полый орган сложного строения, который вверху подвешен к подъязычной кости, а внизу переходит в трахею. Своей верхней частью гортань открывается в ротовую часть глотки. Позади гортани находится гортанная часть глотки. Являясь органом голосообразования, гортань обладает: 1) хрящевым остовом, состоящим из сочленяющихся друг с другом хрящей; 2) мышцами, обусловливающими движение хрящей и напряжение голосовой связки; 3) слизистой оболочкой.

Хрящи гортани . Хрящевой остов гортани представлен 3 непарными хрящами - перстневидным, щитовидным и надгортанным и 3 парными - черпаловидными, рожковидным и клиновидными (рис. 123).

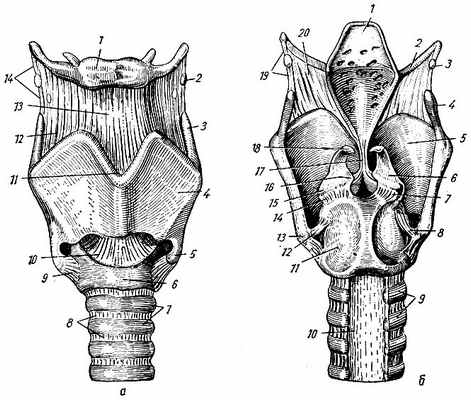

Рис 123. Хрящи, связки и суставы гортани. а - вид спереди: 1 - подъязычная кость; 2 - зерновидный хрящ; 3 - верхний рог щитовидного хряща; 4 - левая пластинка щитовидного хряща; 5 - нижний рог щитовидного хряща; 6 - дуга перстневидного хряща; 7 - хрящи трахеи; 8 - кольцевые связки трахеи; 9 - перстне-щитовидный сустав; 10 - перстне-щитовидная связка; 11 - верхняя щитовидная вырезка; 12 - щитовидно-подъязычная перепонка; 13 - срединная щитовидно-подъязычная связка; 14 - щитовидно-подъязычная связка. б - вид сзади: 1 - надгортанник; 2 - большой рог подъязычной кости; 3 - зерновидный хрящ; 4 - верхний рог щитовидного хряща; 5 - правая пластинка щитовидного хряща; 6 - черпаловидный хрящ; 7, 14 - правый и левый перстне-черпаловидные суставы; 8, 12 - правый и левый перстне-щитовидные суставы; 9 - хрящи трахеи; 10 - перепончатая стенка трахеи; 11 - пластинка перстневидного хряща; 13 - нижний рог щитовидного хряща; 15 - мышечный отросток черпаловидного хряща; 16 - голосовой отросток черпаловидного хряща; 17 - щитовидно-надгортанная связка; 18 - рожковидный хрящ; 19 - щитовидно-подъязычная связка; 20 - щитовидно-подъязычная перепонка

1. Перстневидный хрящ, cartilage cricoidea, гиалиновый, образует основание гортани. По форме он сходен с перстнем и состоит из пластинки, lamina cartilaginis cricoideae, обращенной кзади, и дуги, arcus cartilaginis cricoideae, обращенной кпереди. На верхне-наружных углах пластинки имеются черпаловидные суставные поверхности, fades articulares arytenoideae для сочленения с черпаловидными хрящами, а на задне-боковых поверхностях дуги - щитовидные суставные поверхности, fades articulares thyreoideae.

2. Щитовидный хрящ, cartilago thyreoidea, гиалиновый, самый крупный, состоит из двух пластинок - правой и левой, laminae dextra et sinistra, соединяющихся спереди под углом 60-70°. По середине верхнего и нижнего краев хряща имеются вырезки: верхняя, incisura thyreoidea superior, и нижняя, incisura thyreoidea inferior. Утолщенный задний край каждой пластинки продолжается вверх и вниз с образованием выступов - верхних и нижних рогов, cornua superiores et inferiores. Нижние рога изнутри имеют суставные поверхности для сочленения с перстневидным хрящом. На наружной поверхности обеих пластинок от верхнего рога вниз и кпереди проходит косая линия, linea obliqua, - место прикрепления грудино-щитовидной и подъязычной мышц. Соединение пластинок у вершины верхней вырезки образует гортанный выступ, prominentia laryngea, который лучше выражен у мужчин.

3. Надгортанник, epiglottis, состоит из эластического хряща и имеет листовидную форму. Передняя его поверхность, обращенная к основанию языка, соединена с телом и рогами подъязычной кости, а боковые края - с черпаловидными хрящами. Задняя поверхность обращена ко входу в гортань. Внизу надгортанник суживается в виде стебелька, petiolus epiglottidis, который прикрепляется к внутренней поверхности верхнего края щитовидного хряща. Нижний отдел дорсальной поверхности надгортанника образует выступ назад, называемый бугорком, tuberculum epiglotticum.

4. Черпаловидные хрящи, cartilagines arytenoideae, эластические, парные, по форме сходные с трехгранной пирамидой, основание которой, basis, соединено с верхне-задним краем пластинки перстневидного хряща, а верхушка, apex, направлена вверх. Имеются три поверхности - передне-боковая, медиальная и задняя. Медиальная поверхность самая небольшая, задняя - вогнутая, передне-боковая - наиболее широкая. По ней проходит начинающийся от холмика, colliculus, дугообразный гребешок, делящий эту поверхность на две ямки: верхнюю - треугольную, fovea triangularis, и нижнюю - продолговатую, fovea oblonga, к которой прикрепляется m. vocalis. В основании хряща находятся два отростка: латеральный - мышечный, processus muscularis, на котором прикрепляются мышцы, и передний - голосовой, processus vocalis, где прикрепляется голосовая связка.

5. Рожковидные хрящи, cartilagines corniculatae, эластические, парные, расположены на верхушках черпаловидных хрящей, имеющих коническую форму.

6. Клиновидные хрящи, cartilagines cuneiformes, парные, палочкообразной формы, залегают в черпало-надгортанной связке.

Сочленения хрящей и связки гортани. Между хрящами гортани образуется ряд сочленений, обусловливающих их подвижность и, следовательно, изменение натяжения голосовой связки (см. рис. 123).

1. Перстне-щитовидный сустав, articulatio cricothyreoidea, парный, между нижними рожками щитовидного хряща и щитовидными суставными поверхностями перстневидного. Движения в суставе обусловливают перемещение щитовидного хряща по отношению к черпаловидным и натяжение или расслабление голосовых связок.

2. Перстне-черпаловидный сустав, articulatio cricoarytenoidea, парный, между суставными поверхностями черпаловидных хрящей и перстневидным. Движения в суставе происходят вокруг вертикальной оси, что сопровождается вращением черпаловидных хрящей, отдаляющим или сближающим голосовые отростки. Кроме того, может иметь место скольжение черпаловидных хрящей друг к другу и наоборот. Кроме сочленений, имеются черпало-рожковидные синхондрозы, synchondroses arycorniculatae, соединения рожковидных хрящей с верхушками черпаловидных.

Соединение хрящей, а также гортани с соседними органами совершается также при помощи следующих перепонок и связок.

1. Щито-подъязычная перепонка, membrana thyreohyoidea, образована непарной срединной щито-подъязычной связкой, lig. thyreohyoideum medianum, натягивающейся между верхним краем щитовидного хряща в области верхней вырезки и телом подъязычной кости, и парными латеральными щито-подъязычными связками, ligg. thyreohyoidei laterales, идущими между верхним краем пластинок щитовидного хряща, включая верхние рога, и большими рогами подъязычной кости. В их толще лежит зерновидный хрящ, cartilago triticea.

2. Подъязычно-надгортанная связка, lig. hyоepiglotticum. - между серединой передней поверхности надгортанника, телом и рогами подъязычной кости.

3. Щито-надгортанная связка, lig. thyreoepiglotticum, - между щитовидным хрящом и стеблем надгортанника.

4. Перстне-щитовидная связка, lig. cricothyreoideum, - между дугой перстневидного хряща и нижней вырезкой щитовидного хряща. Связка состоит из эластических волокон.

5. Перстне-трахеальная связка, lig. cricotracheale, - между нижним краем дуги перстневидного хряща и первым хрящевым кольцом трахеи.

6. Перстне-глоточная связка, lig. cricopharyngeum, - между боковой поверхностью пластинки перстневидного хряща и глоткой.

7. Задние перстне-черпаловидные связки, ligg. cricoarytenoidei posteriores, парные, - между перстневидным и черпаловидными хрящами. Является продолжением в латеральном направлении перстне-щитовидной связки.

8. Голосовые связки, ligg. vocales, парные, между голосовыми отростками черпаловидных хрящей и серединой внутренней поверхности щитовидного. Связки состоят из эластических волокон. Обе связки ограничивают голосовую щель, rima glottidis.

9. Преддверные связки, ligg. vestibulares, парные, расположены над голосовыми связками в толще одноименной складки.

Мышцы гортани. Мышцы гортани в функциональном отношении подразделяются на: 1) суживающие полость гортани или голосовую щель (констрикторы); 2) расширяющие полость и голосовую щель (дилятаторы); 3) изменяющие напряжение голосовых связок (рис. 124).

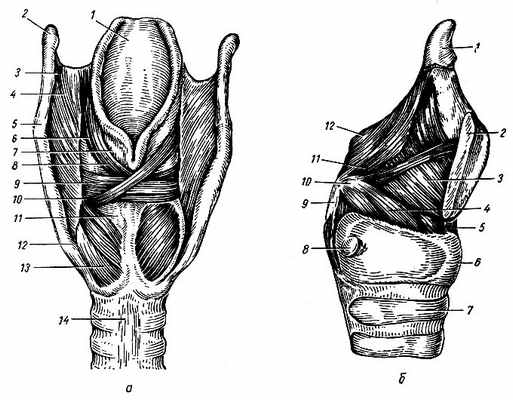

Рис. 124. Мышцы гортани. а - вид сзади: 1 - надгортанник; 2 - большой рог подъязычной кости; 3 - щитоподъязычная связка; 4 - шито-подъязычная перепонка; 5 - верхний рог щитовидного хряща; 6, 8 - черпало-надгортанная мышца; 7 - черпаловидный хрящ; 9 - поперечная черпаловидная мышца; 10 - мышечный отросток черпаловидного хряща; 11 - перстневидный хрящ; 12 - нижний рог щитовидного хряща; 13 - задняя перстне-черпаловидная мышца; 14 - трахея. б - вид сбоку: 1 - надгортанник; 2 - щитовидный хрящ (рассечен); 3 - щито-черпаловидная мышца; 4 - латеральная перстне-черпаловидная мышца; 5 - перстне-щитовидная связка; 6 - перстневидный хрящ; 7 - трахея; 8 - черпаловидная суставная поверхность; 9 - задняя перстне-черпаловидная мышца; 10 - мышечный отросток черпаловидного хряща; 11 - черпало-надгортанная мышца; 12 - рожковидный хрящ

Мышцы-констрикторы . 1. Боковая перстне-черпаловидная мышца, m. cricoarytenoideus lateralis, парная, начинается на дуге перстневидного хряща и прикрепляется к мышечному отростку черпаловидного. При сокращении тянет мышечный отросток вперед, поворачивая голосовой отросток и сближая голосовые связки.

2. Щито-черпаловидная мышца, m. thyreoarytenoideus, парная, берет начало от внутренней поверхности пластинок щитовидного хряща и тянется вверх и назад к мышечному отростку черпаловидного. При одновременном сокращении мышц суживает полость гортани выше голосовых связок.

3. Поперечная черпаловидная мышца, m. arytenoideus transversus, непарная, располагается между черпаловидными хрящами и при сокращении суживает голосовую щель сзади, сближая черпаловидные хрящи.

4. Косая черпаловидная мышца, m. arytenoideus obliquus, парная, начинается на мышечном отростке черпаловидного хряща, идет косо вверх и прикрепляется к верхушке противоположного черпаловидного хряща. Функционирует одновременно с предыдущей мышцей, обусловливая сужение голосовой щели сзади.

5. Черпало-надгортанная мышца, m. aryepiglotticus, парная, берет начало на верхушке черпаловидного хряща рядом с предыдущей, идет в толще plica aryepiglottica вверх и вперед и прикрепляется к латеральному краю надгортанника. Суживает вход в гортань и оттягивает надгортанник вниз.

Мышцы-дилататоры . 1. Щито-надгортанная мышца, m. thyreoepiglotticus, парная, начинается от внутренней поверхности пластинки щитовидного хряща и прикрепляется к краю надгортанника, переходя частично в черпало-надгортанную складку. Расширяет вход в гортань и ее преддверие.

2. Задняя перстне-черпаловидная мышца, m. cricoarytenoideus posterior, парная, берет начало на задней поверхности пластинки перстневидного хряща и прикрепляется к мышечному отростку черпаловидного. При сокращении смещает мышечный отросток кзади и медиально, вследствие чего голосовой отросток поворачивается латерально и вверх, что вызывает расширение голосовой щели.

Мышцы, изменяющие напряжение голосовых связок . 1. Голосовая мышца, m. vocalis, парная, начинается спереди на внутренней поверхности щитовидного хряща у середины нижней вырезки и прикрепляется к голосовому Отростку. Медиальный край голосовой мышцы сращен с голосовой связкой, а латеральный - прилежит к щито-черпаловидной мышце. Расслабляет голосовые связки и суживает голосовую щель.

2. Перстне-щитовидная мышца, m. cricothyreoideus, парная, берет начало от середины дуги перстневидного хряща, идет латерально и кверху, прикрепляется на нижнем крае щитовидного хряща и его нижнем роге. При сокращении оттягивает щитовидный хрящ вперед, вызывая напряжение голосовых связок и сужение голосовой щели.

Стенка гортани . Стенка гортани образуется: 1) ее хрящами, объединенными в трубку посредством связок и мышц; 2) волокнисто-эластической перепонкой; 3) слизистой оболочкой; 4) наружной соединительнотканной оболочкой.

1. Хрящи и мышцы гортани описаны выше.

2. Волокнисто-эластическая перепонка гортани, membrana fibroelastica laryngis, - слой фиброзно-эластической соединительной ткани, лежащий непосредственно под слизистой оболочкой гортани. На внутренней поверхности щитовидного хряща между его нижней вырезкой и голосовыми отростками черпаловидных и верхним краем дуги перстневидного хряща располагаются плотные пучки эластических волокон, образующие эластический конус, conus elasticus.

3. Слизистая оболочка, выстлана, за исключением ее голосовых складок, многорядным мерцательным эпителием. Голосовые складки покрыты многослойным плоским эпителием. Надгортанник выстлан многорядным плоским эпителием, так как здесь слизистая оболочка гортани переходит в слизистую оболочку пищеварительного тракта.

Собственный слой слизистой оболочки представлен неоформленной соединительной тканью, имеющей много эластических волокон. Он плотно соединен с волокнисто-эластическими перепонками гортани и содержит смешанные гортанные железы, glandulae laryngeae, и гортанные лимфатические фолликулы, folliculi lymphatici laryngei. Слизистая оболочка ограничивает полость гортани.

4. Наружная соединительнотканная оболочка, tunica adventitia, окружает хрящи гортани. Она содержит много эластических волокон и формирует вокруг гортани фасциальный покров (висцеральный листок четвертой фасции шеи (см. раздел Элементы топографии шеи, настоящего издания).

Полость гортани . Полость гортани, cavum laryngis, представляет собой трубку, имеющую два расширения и одно сужение посередине. Вверху полость гортани открывается входом в гортань, aditus laryngis, который спереди ограничен надгортанником, сзади - верхушками черпаловидных хрящей и с боков - черпало-надгортанными складками, plicae aryepiglotticae, образованными слизистой оболочкой.

Верхний, расширенный, отдел гортани образует ее преддверие, vestibulum laryngis, которое находится на участке от входа в гортань до преддверных складок слизистой оболочки, plicae vestibulares, ограничивающих щель преддверия, rima vestibuli. Слизистая оболочка преддверия гортани очень чувствительна и ее раздражение сопровождается рефлекторным кашлем.

Средний, суженный, отдел гортани простирается от щели преддверия до голосовой щели, rima glottidis, образованной двумя голосовыми складками, plicae vocales. В голосовых складках заложены голосовые связки и мышцы. Между преддверной и голосовой складками с каждой стороны образуется углубление - желудочек гортани, ventriculus laryngis. Голосовая щель является самым узким участком гортани. Она имеет два отдела, межперепончатый, pars intermembranacea, образованный голосовыми складками, и межхрящевой, pars inter cartilaginea, ограниченный голосовыми отростками черпаловидных хрящей. Колебание голосовых связок при прохождении струи воздуха при выдохе происходит под влиянием мышц гортани, напрягающих и расслабляющих голосовые связки. Колебание связок вызывает появление колебательных волн выдыхаемого воздуха, обусловливающих появление звука. Возникший в гортани звук усиливается и приобретает дополнительную окраску под влиянием системы резонаторов, которая включает верхние дыхательные пути, ротовую полость и околоносовые пазухи.

Нижний, расширенный, отдел гортани - подголосовая полость, cavum infraglotticum, суживаясь книзу, переходит в трахею.

У живого человека полость гортани может быть осмотрена с помощью ларингоскопа (ларингоскопия). При ларингоскопии видны преддверные и голосовые складки, слизистая оболочка гортани, состояние голосовой щели. При дыхании голосовая щель расширена, а при звукообразовании - сужена или даже сомкнута. Голосовые складки розовые, преддверные - красноватые. Поверхность слизистой оболочки гладкая, розового цвета.

Топография гортани . Гортань расположена на уровне IV-VI шейных позвонков. Позади гортани помещается гортанная часть глотки, по бокам сосудисто-нервные пучки шеи и доли щитовидной железы. Спереди гортань покрыта мышцами, начинающимися на подъязычной кости.

Рентгеноанатомия гортани . При рентгенологическом исследовании в боковой проекции благодаря наличию воздушного столба видны контуры передней и задней стенок гортани и глотки, желудочки гортани, надгортанник, тени преддверной и голосовой связок, верхний и задний контуры перстневидного хряща, трахеи. В сагиттальной проекции выявляются боковые стенки гортани. Видна слабоконтурированная тень надгортанника, тени черпало-надгортанных складок, преддверных и голосовых складок, желудочки гортани.

Кровоснабжение гортани происходит через верхние и нижние гортанные артерии (из соответствующих щитовидных). Вены образуются из венозных сплетений слизистой оболочки и отводят кровь в одноименные с артериями вены, впадающие в щитовидные.

Лимфатические сосуды несут лимфу к глубоким шейным узлам.

Блуждающие нервы посылают к гортани верхние и возвратные гортанные нервы. Симпатические волокна идут от шейных узлов симпатического ствола.

Анатомия гортани

Гортань — это сложный анатомо-физиологический комплекс, состоящий из различных тканевых структур, с развитой сетью кровеносных, лимфатических сосудов и нервов. Внутренняя поверхность гортани покрыта тонкой слизистой оболочкой, состоящей из многослойного цилиндрического мерцательного эпителия. В местах механической нагрузки (надгортанник, свободные края голосовых складок и др.) гортань покрыта многослойным плоским эпителием. Со стороны язычной поверхности надгортанника, на уровне черпалонадгортанных складок, грушевидных синусов и желудочков под слизистой оболочкой находится соединительная ткань, которая при различных воспалительных и аллергических заболеваниях гортани может отекать, особенно интенсивно у детей. Слизистая оболочка гортани содержит множество желез, располагающихся повсеместно, за исключением свободных краев голосовых складок, а также множество лимфатических телец, особенно в желудочках гортани, где эта лимфаденоидная ткань образует так называемые гортанные миндалины.

Все хрящи гортани, за исключением надгортанника, являются гиалиновыми. Надгортанник состоит из эластичного хряща. Все мышцы гортани поперечнополосатые, они могут сокращаться как произвольно, так и рефлекторно.

Вверху гортань прикреплена срединной и боковыми щитовидными связками (рис. 1, а, 12, 13) к подъязычной кости (14), служащей опорой для всех наружных мышц гортани. Внизу гортань опирается посредством перстневидного хряща (а, 8) на первое кольцо трахеи.

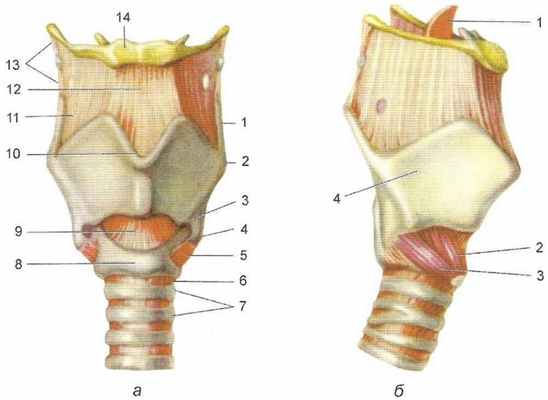

Рис. 1. Гортань: хрящи, связки и суставы: а — связки и суставы гортани (вид спереди): 1 — верхний рог щитовидного хряща; 2 — верхний щитовидный бугорок; 3 — нижний щитовидный бугорок; 4 — нижний рог щитовидного хряща; 5 — латеральная рожковоперстневидная связка; 6 — перстнетрахеальная связка; 7 — хрящи трахеи; 8 — дуга перстневидного хряща; 9 — перстнещитовидная связка; 10 — верхняя щитовидная вырезка; 11 — подъязычно-щитовидная мембрана; 12 — срединная подъязычно-щитовидная связка; 13 — боковая подъязычно-щитовидная связка; 14 — подъязычная кость; б — мышцы и связки гортани (вид справа): 1 — надгортанник; 2 — перстнещитовидная мышца (прямая ее часть); 3 — перстнещитовидная мышца (косая ее часть) 4 — щитовидный хрящ

Скелет гортани состоит из пяти главных хрящей, плотно прилегающих друг к другу, из которых три являются непарными (перстневидный, щитовидный и надгортанник) и два парные (черпаловидные хрящи).

Сверху гортань переходит в гортаноглотку, внизу — в трахею, спереди в нижних отделах граничит со щитовидной железой, сзади — с пищеводом, по бокам — с сосудисто-нервным пучком и боковыми долями щитовидной железы. Эластичность и упругость гортани обеспечиваются ее хрящевым, связочным и мышечным аппаратом, а также межхрящевыми суставами, благодаря которым хрящи гортани сохраняют подвижность относительно друг друга, что необходимо для соответствующей «настройки» тональности и тембра голоса.

Хрящи гортани

Надгортанник (рис. 2, а, 4) состоит из эластического хряща, который входит в верхнюю вырезку щитовидного хряща так называемым стебельком и прикрепляется с внутренней стороны к пластинам этого хряща, образуя бугорок надгортанника (б, 1). Задняя поверхность надгортанника покрыта многочисленными ямками, в которых размещаются гроздевидные слизистые железы. В этих железах нередко развивается воспаление, заканчивающееся абсцессом надгортанника.

Рис. 2. Вид гортани сзади: а — мышцы гортани: 1 — язычок; 2 — нёбная миндалина; 3 — корень языка; 4 — надгортанник; 5 — черпалонадгортанная мышца; 6 — косые черпаловидные мышцы; 7 — перстнещитовидная мышца; 8 — задняя перстнечерпаловидная мышца; 9 — пластинка перстневидного хряща; 10 — поперечная черпало-черпаловидная мышца; 11 — боковая язычно-надгортанная складка; б — полость гортани: 1 — бугорок надгортанника; 2 — желудочковая складка; 3 — голосовая складка; 4 — наружная щиточерпаловидная складка; 5 — перстневидный хрящ; 6 — щитовидная железа; 7 — перстнещитовидная мышца; 8 — голосовая мышца; 9 — желудочки гортани; 10 — щитовидный хрящ

Внутреннее строение гортани представлено на рис. 3. Передняя поверхность надгортанника посредством широкой связки (а, 7) соединена с телом и рогами подъязычной кости. У детей и у некоторых взрослых надгортанник представлен в виде полусвернутого листка, прикрывающего вход в гортань. Такой надгортанник является существенным препятствием при осмотре гортани методом непрямой ларингоскопии.

Рис. 3. Внутреннее строение гортани при удаленной правой пластинке щитовидного хряща: а — эластический конус и четырехугольная перепонка: 1 — подъязычно-надгортанная связка; 2 — медиальная перстнещитовидная связка; 3 — четырехугольная мембрана; 4 — щитовидный хрящ; 5 — складка преддверия; 6 — голосовая складка; 7 — эластический конус; 8 — перстневидный хрящ; 9 — подъязычно-щитовидная мембрана; 10 — боковая подъязычно-щитовидная связка; б — мышцы и связки гортани (правая сторона; сагиттальный срединный разрез): 1 — боковая подъязычно-щитовидная связка; 2 — медиальная перстнещитовидная связка; 3 — перстнещитовидная мышца; 4 — щиточерпаловидная мышца; 5 — голосовая складка; 6 — складка преддверия; 7 — щитонадгортанная мышца; 8 — срединная подъязычно-щитовидная связка

Щитовидный хрящ расположен на перстневидном хряще. Его пластинки, соединяющиеся впереди под углом 38°, защищают внутренние структуры гортани от внешних механических воздействий. У верхнего края угла щитовидного хряща имеется верхняя вырезка (а, 10). К наружной поверхности пластинок щитовидного хряща прикрепляются парные грудинощитовидные и щитоподъязычные мышцы, первые из которых опускают гортань, вторые поднимают ее. Задние края пластинок щитовидного хряща переходят в верхние и нижние рога. Верхние рога (а, 1) посредством подъязычно-щитовидных связок (а, 13) соединены с рогами подъязычной кости (а, 14). От передней вырезки и всего свободного края щитовидного хряща кверху идет срединная подъязычно-щитовидная связка (а, 12). Спереди и с боков нижний край щитовидного хряща соединяется с дугой перстневидного хряща посредством широкой перстнещитовидной связки (а, 9).

Перстневидный хрящ служит основанием гортани; снизу он прочно связан с трахеей, а сверху и спереди — со щитовидным хрящом посредством связочного аппарата и соответствующих суставов. Эти суставы образованы суставными поверхностями перстневидного хряща и нижних рогов щитовидного хряща (см. рис. 1, а, 4).

Черпаловидные хрящи получили свое название от формы их движения, напоминающего встречное движение весел во время гребли. Эти хрящи имеют форму трехгранной пирамиды и расположены на верхнезаднем крае пластинки перстневидного хряща, с которым соединены перстнечерпаловидными суставами. На каждом черпаловидном хряще имеется голосовой отросток, к которому прикреплена голосовая складка, сходящаяся кпереди в углу щитовидного хряща с голосовой складкой противоположной стороны. К голосовым отросткам и перстневидному хрящу прикрепляется ряд мышц гортани (см. рис 1, а, 5-8)

Все хрящи гортани, состоящие из гиалинового хряща (кроме надгортанника) начинают пропитываться солями кальция с 25-30-летнего возраста. Процесс оссификации хрящей гортани неуклонно прогрессирует, и к 65 годам окостенение гортани становится полным. Частично этот процесс может охватывать и связочный аппарат, ввиду чего хрящи гортани становятся малоподвижными, ее акустические свойства «тускнеют» голос слабеет, становится глуховатым и дребезжащим (старческий голос)

Мышцы гортани

Все мышцы гортани делятся на две большие группы — наружные и внутренние.

Наружные мышцы гортани представлены тремя парами мышц: грудинощитовидными, щитовидноподъязычными и нижними сжимателями глотки. Эти мышцы, влияя на положение гортани относительно глотки, взаимодействуют с мышцами, прикрепляющимися к подъязычной кости, и мышцами, начинающимися на лопатке, грудине и шиловидном отростке. Роль этих мышц заключается в поднимании гортани во время акта глотания, опускании ее при дыхании, разговоре, пении.

Внутренние, или собственные, мышцы гортани делятся на три группы: мышцы, расширяющие голосовую щель, мышцы, суживающие ее, и мышцы, натягивающие голосовые складки. Кроме того, могут быть выделены две мышцы, опускающие надгортанник, — черпалонадгортанная (см. рис. 2, а, 5) и щитонадгортанная.

Мышцы, расширяющие голосовую щель (абдукторы голосовых складок), представлены парной задней перстнечерпаловидной мышцей (см. рис. 2, а, 8) — единственной парой мышц, выполняющих указанную функцию, иннервируемых возвратными нервами. Повреждение указанного нерва приводит к параличу этой мышцы и к «трупному» положению голосовой складки.

Мышцы, суживающие голосовую щель (аддукторы голосовых складок), представлены двумя парными мышцами — латеральной перстнещитовидной мышцей (см. рис. 3, б, 3) и щиточерпаловидноймышцей (4), а также непарной поперечной черпало-черпаловидной мышцей (см. рис. 2, а, 10).

Мышцы, натягивающие голосовые складки, представлены парными щиточерпа-ловидными и перстнещитовидными мышцами.

Щиточерпаловидная мышца (см. рис. 3, б, 4) начинается на внутренней стороне угла щитовидного хряща; каждая из мышц прикрепляется к голосовому отростку черпаловидного хряща своей стороны.

Перстнещитовидные мышцы (см. рис. 2, а, 7) соединяют бугорки перстневидных хрящей с нижними краями пластин щитовидного хряща. Сокращение этих мышц приводит к смещению щитовидного хряща вниз и кпереди, что также способствует натяжению голосовых складок.

Внутреннее строение гортани

Полость гортани напоминает песочные часы. Верхние и нижние отделы гортани расширены, средняя ее часть сужена и при фонации почти полностью перекрывается голосовыми складками. Самая узкая часть гортани называется голосовой, или дыхательной, щелью, которая образована сверху складками преддверия, снизу — голосовыми складками; пространство над голосовой щелью называется надскладочным, под ней — подскладочным.

Голосовые складки (см. рис. 3, а, 6; б, 5) представляют два мышечно-связочных тяжа белесовато-перламутрового цвета. В них различают верхнюю и нижнюю поверхности и свободный край. Голосовые складки у вершины двугранного угла, образованного пластинами щитовидного хряща, образуют комиссуру. Кзади голосовые складки расходятся под углом и своими задними концами прикрепляются к голосовым отросткам черпаловидных хрящей, образуя вместе с последними межчерпаловидное пространство. Голосовые складки являются «зеркалом» функционального состояния гортани и образованием, которое первым и наиболее часто подвергается различным патологическим изменениям.

Складки преддверия (см. рис. 3, а, 5; б, 6) располагаются над голосовыми складками. Между ними находятся щелевидные желудочки гортани (см. рис. 2, б, 9). Вестибулярные складки могут быть местом возникновения различных опухолевых и воспалительных заболеваний, а в функциональном отношении могут в определенной степени компенсировать утраченную голосовыми складками фонаторную функцию.

Желудочки гортани (ventriculi laryngis; см. рис. 2, б, 9) имеют вид двух дивертикулов, расположенных между складками преддверия и голосовыми складками. Они простираются кверху и кнаружи по направлению к черпалонадгортанным складкам и достигают иногда уровня средней части щитоподъязычной мембраны. Клиническое значение желудочков гортани заключается в том, что при опухолях складок гортани они раньше других анатомических ориентиров утрачивают естественные очертания.

Преддверие гортани ограничено снизу складками преддверия, сзади — межчерпаловидным пространством, черпалами и черпалонадгортанными складками, с боков — верхними частями пластинок щитовидного хряща, спереди — надгортанником и верхней частью угла щитовидного хряща. Основное клиническое значение преддверия гортани заключается в том, что нередко именно в этом месте происходит фиксация инородного тела, возникают банальные воспалительные процессы, новообразования.

Подскладочное пространство находится ниже голосовых складок, имеет вид суживающегося книзу конуса, простирающегося до уровня первого кольца трахеи. В раннем детском возрасте в нем находится большое количество рыхлой гидрофильной соединительной ткани, в которой может быстро развиваться отек (ложный круп, подскладочный ларингит и др.).

Кровоснабжение гортани

Кровоснабжение гортани обеспечивается из единой артериальной системы, снабжающей кровью также щитовидную и паращитовидные железы. Основными магистралями, от которых отходят артерии, питающие щитовидную железу и гортань, являются наружная сонная и подключичная артерии. К артериям, питающим гортань, относятся: нижняя щитовидная артерия, задняя гортанная артерия, верхняя щитовидная артерия, нижняя гортанная. Некоторые из указанных артерий анастомозируют между собой, например задняя и верхняя гортанные артерии.

Вены следуют с одноименными артериальными стволами и сливаются во внутренние яремные вены.

Лимфатические сосуды развиты более значительно, чем в других органах шеи. Их клиническое значение заключается в том, что они могут служить проводниками инфекции и метастазов злокачественных опухолей. Особенно богаты лимфатическими сосудами желудочки гортани и складки преддверия. Менее всего лимфатические сосуды развиты на уровне голосовых складок. Поэтому метастазирование раковых клеток из данной области происходит относительно поздно. Лимфатические сосуды из верхних отделов гортани вступают в верхние узлы яремно-сонной области; из нижнего отдела гортани — в предгортанные и предтрахеальные узлы, а также в узлы, расположенные по ходу возвратных нервов и далее в узлы средостения.

Иннервация гортани. Иннервация гортани осуществляется из системы блуждающего нерва, в составе которого имеются двигательные, чувствительные и парасимпатические волокна. Симпатические волокна, берущие начало в шейных симпатических ганглиях, также принимают участие в иннервации гортани. Ядра блуждающего нерва расположены в продолговатом мозге и проецируются на дно ромбовидной ямки. Они обеспечивают рефлекторные функции гортани; в них происходит переключение нейронов к подкорковым и корковым центрам голоса и речи. Волокна общей чувствительности исходят из ядра одиночного пути и, переключаясь в верхнем и нижнем нервных узлах, образуют два мощных нерва — верхний и возвратный гортанные нервы.

Верхний гортанный нерв состоит из чувствительных, парасимпатических и двигательных волокон; он делится на две ветви: 1) наружная, которая иннервирует перстнещитовидный хрящ и нижний сжимателъ глотки; 2) внутренняя ветвь, состоящая из чувствительных и парасимпатических волокон. Она иннервирует слизистую оболочку гортани, расположенную выше голосовой щели, слизистую надгортанника и корня языка, образуя анастомозы с нижнегортанным нервом.

Возвратный гортанный нерв содержит чувствительные, двигательные и парасимпатические волокна. Правый возвратный нерв отходит от блуждающего нерва на уровне пересечения последнего с подключичной артерией; левый возвратный нерв отходит от блуждающего нерва на уровне пересечения последнего с дугой аорты. Оба возвратных нерва, огибая сзади указанные артериальные стволы, поднимаются спереди от них кверху, правый — по боковой поверхности трахеи, левый — в борозде между трахеей и пищеводом. Далее оба нерва, каждый на своей стороне, пересекаются у нижнего края щитовидной железы с нижней щитовидной артерией и подходят к гортани уже как собственно нижние гортанные нервы. Эти нервы иннервируют все мышцы гортани (кроме перстнещитовидных, единственных, расширяющих голосовую щель), поэтому его поражение приводит к приведению голосовой складки на стороне поражения, а при двустороннем поражении — к приведению обеих голосовых складок и резкому нарушению дыхательной функции гортани.

Значительная протяженность возвратных нервов, их тесное соседство с различными органами шеи (щитовидная железа, трахея, дуга аорты, лимфатические узлы, пищевод и др.) объясняют их частое поражение при различных патологических состояниях указанных органов и анатомических образований.

Центр регуляции речедвигательного аппарата (двигательный центр речи Брока) находится в задней части нижней лобной извилины, у правшей — в левом полушарии, у левшей — в правом полушарии (рис. 4, 3). Этот центр имеет тесные связи с ядром устной речи (5) звукового анализатора (центр Вернике), расположенным в задней части верхней височной извилины, в глубине латеральной борозды (л. б.). Депривация центра Вернике, возникающая в результате ранней глухоты до приобретения ребенком речедвигательных навыков, приводит к возникновению немоты, то есть к афункциональности двигательного центра речи Брока.

Рис. 4. Схема расположения корковых концов анализаторов: а — верхнелатеральная поверхность левого полушария; б — медиальная поверхность правого полушария; 1 — ядро кожного анализатора (тактильная, болевая, температурная чувствительность); 2 — ядро двигательного анализатора; расположено в предцентральной извилине и в верхней теменной дольке; 3 — речедвигательный анализатор; расположен в задней части нижней лобной извилины (двигательный центр речи Брока, односторонний — у правшей в левом полушарии, у левшей — в правом); 4 — ядро звукового анализатора; расположено в задней части верхней височной извилины на поверхности, обращенной к островку, — поперечные височные извилины; 5 — ядро звукового анализатора устной речи; расположено в задней части верхней височной извилины, в глубине латеральной борозды (лб) — центр речи Вернике; 6 — ядро зрительного анализатора; расположено по краям шпорной борозды (шб); 7 — ядро обонятельного и вкусового анализаторов; расположено в крючке

Оториноларингология. В.И. Бабияк, М.И. Говорун, Я.А. Накатис, А.Н. Пащинин

Мышцы гортани

Мышцы гортани, приводя в движение хрящи гортани, изменяют ширину ее полости и голосовой щели, ограниченной голосовыми складками, а также напряжение голосовых связок. Поэтому в зависимости от функции они могут быть разделены на следующие группы: 1) констрикторы (суживающие полость гортани или голосовую щель); 2) дилататоры (расширяющие полость и голосовую щель); 3) мышцы, изменяющие напряжение голосовых связок. Некоторые мышцы могут быть отнесены и той и к другой группе ввиду их смешанного характера. Все они построены из исчерченной произвольной мышечной ткани.

К констрикторам относятся:

1) латеральная перстнечерпаловидная мышца, m. cricoarytenoideuslateralis (рис 4,6), начинается на дуге перстнещитовидного хряща, направляется вверх и назад и прикрепляется к processusmuscularis черпаловидного хряща; тянет processusmuscularis вперед и вниз, вследствие чего processusvocalis поворачивается медиально, голосовые складки сближаются, и щель между ними суживается (голосовые связки при этом несколько напрягаются);
2) щиточерпаловидная мышца, m. thyroarytenoideus, - квадратной формы; начинается от верхней поверхности пластинок щитовидного хряща и прикрепляется к processusmuscularis черпаловидного; при сокращении мышц той и другой стороны часть полости гортани тотчас выше голосовых складок, regionsupraglottica, суживается, в то время processusvocalis подтягивается в вентральном направлении, вследствие чего голосовые связки несколько расслабляются;

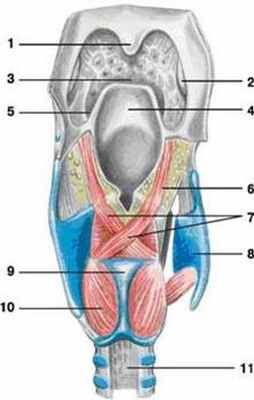

рис 4 (вид сзади): 1 - язычок; 2 - небная миндалина; 3 - корень языка; 4 - надгортанный хрящ; 5 - боковая складка слизистой оболочки; 6 - черпалонадгортанная мышца; 7 - поперечная черпаловидная мышца; 8 - щитовидный хрящ; 9 - перстневидный хрящ; 10 - задняя перстнечерпаловидная мышца; 11 - перепончатая стенка трахеи.

3) поперечная черпаловидная мышца (рис 4), m. arytenoideustransverses, - непарная, лежит на дорсальных вогнутых поверхностях черпаловидных хрящей, перебрасываясь с одного на другой; при своем сокращении сближает черпаловидные хрящи и таким образом суживает заднюю часть голосовой щели;
4) косые черпаловидные мышцы, mm. arytenoideiobliqui, представляют собой пару мышечных пучков, лежащих непосредственно кзади от m. transverses и под острым углом перекрещиваются друг с другом; как продолжение косой мышцы от верхушки черпаловидного хряща начинаются новые мышечные пучки, которые, прикрепляясь к краю надгортанника, образуют m. aryepiglotticus; mm. arytenoideiobliqui и aryepiglottici, сокращаясь одновременно, суживают вход в гортань и преддверие гортани; m. aruepiglotticus оттягивает также надгортанник книзу.

К дилататорам относятся:

1) задняя перстнечерпаловидная мышца, m. cricoarytenoideusposterior, (рис 6) лежит на дорсальной поверхности пластинки перстневидного хряща и прикрепляется к processusmuscularis; при сокращении тянет processusmuscularis назад и в медиальную сторону, вследствие чего processusvocalis поворачивается в латеральную сторону и голосовая щель расширяется;
2) щитонадгортанная мышца, m. thyroepiglotticus, лежит сбоку от lig. thyroepiglotticum; начинается от внутренней поверхности пластинки щитовидного хряща, прикрепляется к краю надгортанника, часть ее переходит в plicaaryepiglottica; действует как расширитель входа и преддверия гортани.

К группе мышц, изменяющих напряжение голосовых складок, относятся:

1) перстнещитовидная мышца,m. cricothyroideus, начинается от дуги перстневидного хряща и прикрепляется к пластинке щитовидного хряща и к его нижнему рогу. Эта мышца напрягает голосовые связки, так как оттягивает щитовидный хрящ вперед, в результате чего расстояние между щитовидным хрящом и processusvocalis, черпаловидного хряща увеличивается;
2) голосовая мышца, m. vocalis, лежит в толще plicavocalis, тесно прилегая к lig. vocale; волокна ее латерально сливаются с волокнами m. thyroarythenoideus; начинается от нижней части угла щитовидного хряща и, идя назад, прикрепляется к латеральной поверхности processusvocalis; тянет при сокращении processusvocalis кпереди, вследствие чего голосовые связки расслабляются. M. vocalis и m. thyroarytenoideus расслабляют голосовые связки, а m. cricothyroideus напрягает их, причем все они иннервируются однообразно, но от разных гортанных нервов: расслабляющие - от нижних, напрягающие - от верхних гортанных нервов.

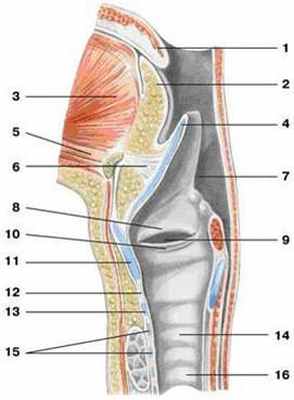

рис 5 (фронтальный разрез): 1 - язычок; 2 - корень языка; 3-5 - подбородочно-язычная мышца; 4 - надгортанный хрящ; 6 - подъязычно-надгортанная связка; 7 - черпалонадгортанная связка; 8 - преддверная складка; 9 - желудочек гортани; 10 - голосовая складка; 11 - щитовидный хрящ; 12 - перстнещитовидная связка; 13 - перстнещитовидный хрящ; 14 - трахея; 15 - дугообразные трахейные хрящи; 16 - пищевод.

Полость гортани, cavitaslaringis, открывается отверстием - входом в гортань, adituslaringis. Оно ограничено спереди свободным краем надгортанника, сзади - верхушками черпаловидных хрящей вместе со складкой слизистой оболочки между ними, plicainterarytenoidea, с боков - складками слизистой оболочки, натянутыми между надгортанником и черпаловидными хрящами, - plicaearyepiglotticae. По бокам последних лежат грушевидные углубления стенки гортани, recessuspiriformes.

Сама полость гортани по форме напоминает песочные часы: в среднем отделе она сужена, кверху и к низу - расширена. Верхний расширенный отдел полости гортани носит название преддверие гортани, vestibulumlaryngis. Преддверие простирается от входа в гортань до парной складки слизистой оболочки, расположенной на боковой стенке полости и носящей название складки преддверия, plicavestibularis; в толще последней заложена lig. vestibulare. Стенками преддверия являются: спереди - дорсальная поверхность надгортанника, сзади - верхние части черпаловидных хрящей и plicainterarytenoidea, с боков - парная эластичная перепонка, протягивающаяся от plicavestibularis до plicaaryepiglottica и называемая фиброзно-эластичной мембраной гортани, membranafibroelasticalaryngis. Наиболее сложно устроен средний, суженный, отдел полости гортани - собственно голосовой аппарат. Он ограничивается от верхнего и нижнего отделов двумя парами складок слизистой оболочки, расположенных на боковых стенках гортани. Верхняя складка - это уже упомянутая парная plicavestibularis. Свободные края складок ограничивают непарную, довольно широкую щель преддверия, rimavestibuli. Нижняя складка, голосовая, plicavocalis, выступает в полость больше верхней и содержит в себе голосовую связку, lig. vocale, голосовую мышцу, m. vocalis. Углубление между plicavestibularis и plicavocalis носит название желудочка гортани, ventriculuslaryngis.

рис 6 (вид сзади): 1 - зерновидный хрящ; 2 - щитоподъязычная связка; 3 - щитоподъязычная перепонка; 4 - преддверие гортани; 5 - складка преддверия; 6 - черпаловидный хрящ; 7 - голосовая складка; 8 - перстнещитовидный сустав; 9 - боковая перстнечерпаловидная мышца; 10 - перстневидный хрящ; 11 - трахея.

Между обеими plicavocales образуется сагитально расположенная голосовая щель, rimaglottidis. Щель эта - самая узкая часть полости гортани. В ней различают передний большой отдел, расположенный между самими складками и называемый межперепончатой частью, parsintermembranacea, и задний, меньший, расположенный между голосовыми отростками, processusvocales, черпаловидных хрящей, - межхрящевая часть, parsintercartilaginea.

Нижний расширенный отдел гортани, cavitasinfraglottica, постепенно суживается книзу и переходит в трахею.
