Диагностика персистирующих каротидно-базилярных анастомозов по КТ, МРТ, ангиограмме
Добавил пользователь Алексей Ф. Обновлено: 06.11.2024
Какой метод диагностики персистирующей артерии выбрать: МРТ, КТ, ангиографию
Метод выбора
Информативна ли МСКТ сосудов мозга при персистирующей артерии
- Четко визуализирующаяся артерия между внутренней сонной и базилярной артериями.
В каких случаях проводят КТ-ангиографию мозга
- По аналогии с данными КТ
- Могут визуализироваться дополнительные сосудистые аномалии.
Что покажут снимки МРТ и МР-ангиографии головного мозга при артериальном анастомозе
- При визуализации в Т1- и Т2-взвешенных режимах персистирующая тригеминальная артерия (артериальный анастомоз) идентифицируется в виде пучковидного предмостового потокового сигнала между внутренней сонной и базилярной артериями

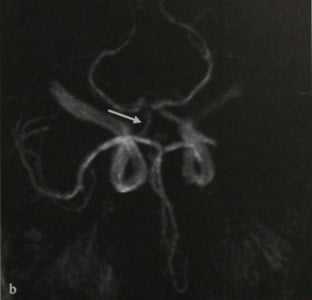

- МРА позволяет верифицировать диагноз.
Проводят ли ангиографию сосудов мозга

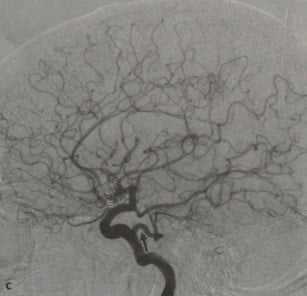

- Примитивная тригеминальная артерия (артериальный анастомоз) кровоснабжает дистальные отделы вертебробазилярной системы и проксимальные отделы гипоплазированной базилярной артерии.
Клинические проявления
- Артериальный анастомоз обычно является случайной находкой.
Принципы лечения
- При случайном обнаружении артериального анастомоза нет необходимости в каком-либо лечении (за исключением случаев, когда имеются дополнительные сосудистые аномалии, требующие лечения).
Течение и прогноз
- Отсутствие какой-либо клинической значимости при визуализации артерии как случайной и изолированной находки.
Что хотел бы знать лечащий врач?
- Наличие дополнительных сосудистых аномалий (аневризмы в 10-15% случаев).

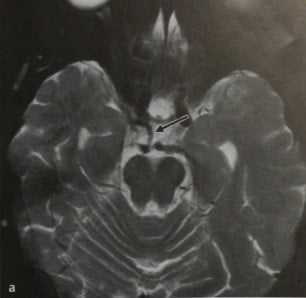

Примитивная тригеминальная артерия (стрелка) при Т2-взвешенной МРТ в аксиальной проекции (а), МРА в MIP-режиме (b) и ЦСА (с). Случайная находка: кольцевидная аневризма передней соединительной артерии (с).
Какие заболевания имеют симптомы, схожие с примитивной тригеминальной артерии
Персистирующая (примитивная) подъязычная артерия
- Второй по частоте встречаемости анастомоз между внутренней сонной и базилярной артериями
- Анастомоз на уровне С1-С2 по ходу костного канала подъязычного нерва
Персистирующая (примитивная) ушная артерия
- Очень редкий анастомоз между внутренней сонной и базилярной артериями
- Проходит через внутренний слуховой канал
Проатлантовая артерия
Анастомоз между сегментами С2 и СЗ ВСА и позвоночной артерией (не базилярной артерией) на уровне С1-С2
Диагностика персистирующих каротидно-базилярных анастомозов по КТ, МРТ, ангиограмме
б) Визуализация:

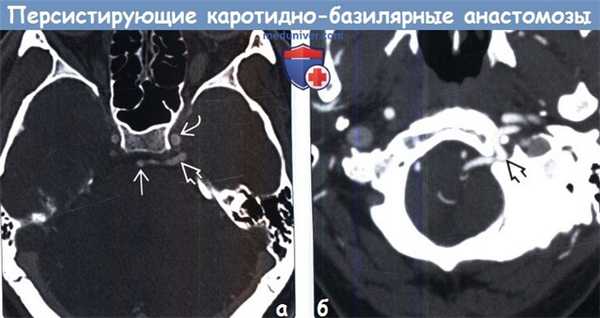

(а) КТ-ангиография, аксиальный срез: типичная картина ПТА, соединяющей левую внутреннюю сонную артерию с основной артерией. ПТА, являясь наиболее частым типом персистирующих каротидно-базилярных анастомозов, встречается в 0,1-0,2% случаев. Это типичная случайная находка, за исключением случаев сочетания с другими сосудистыми аномалиями.
(б) КТ-ангиография, аксиальный срез: ППА, проходящая через левый канал подъязычного нерва вместе с ЧН XII. ППА соединяет шейный отдел ВСА с ОА.
2. КТ при персистирующем каротидно-базилярном анастомозе (ПКБА):
• КТ с контрастированием:
о Сосуд большого калибра между ОА и ВСА
• КТ-ангиография:
о Выявление сосудистой аномалии и визуализация ее хода, а также ассоциированных аномалий (например, мешотчатой аневризмы)
3. МРТ при персистирующем каротидно-базилярном анастомозе (ПКБА):
• Т2-ВИ:
о Заметный аномальный сосуд между внутренней сонной артерией (ВСА) и основной артерией (ОА):
- Уровни локализации располагаются между отверстием намета мозжечка и большим затылочным отверстием, вероятно, соответствуют уровням отхождения черепных нервов (ЧН V, ЧН VIII, ЧН XII; CI-CIII)
• МР-ангиография:
о Визуализация аномального сосуда, его хода, а также уровня вертебробазилярного соединения
о Визуализация ассоциированной артериальной патологии (например, аневризмы)
4. Ангиография:
• Ангиография выполняется по поводу других причин (например, субарахноидального кровоизлияния); обеспечивает визуализацию рудиментарной артерии и ее кровотока
5. Рекомендации по визуализации:
• Лучший инструмент визуализации МРТ с МР-ангиографией или КТ-ангиография

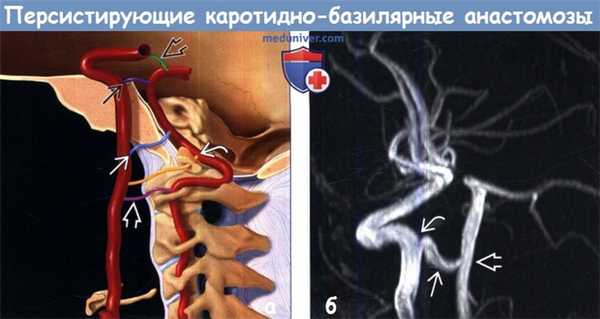

(а) На рисунке сагиттального среза показаны анастомозы между ВСА и ОА. В норме ЗСоА соединяет ЗМА с супраклиноидным отделом ВСА. ПТА соединяет кавернозный отдел ВСА с ОА. ПУА соединяет каменистый отдел ВСА с ОА через ВСП. ППА В соединяет шейный отдел ВСА с ОА через канал подъязычного нерва. Проатлантная артерия соединяет шейный отдел ВСА с ОА на уровне CI через С III.
(б) МР-ангиография, сагиттальный срез: определяется ПТА, соединяющая проксимальный отдел сифона ВСА со средними отделами ОА.
в) Дифференциальная диагностика:
1. Начало задней мозговой артерии (ЗМА) от ВСА:
• Данное состояние также известно, как «фетальное» начало ЗМА (10-30% случаев)
• Часто: над турецким седлом; выраженность ЗСоА, гипоплазия/ отсутствие Р1 сегмента ЗМА
2. Вторичные анастомозы:
• Питание АВ фистулы
• Компенсация артериальной окклюзии/агенезии
д) Клиническая картина:
1. Проявления:
• Наиболее частые признаки/симптомы:
о Случайная находка при визуализационном исследовании, в том числе по поводу субарахноидального кровоизлияния (САК)
- Редко наблюдается невралгия тройничного нерва или дисфункция гипофиза
2. Течение и прогноз:
• Симптомы отсутствуют; лечение не осуществляется (за исключением случаев сочетания с аневризмами)
