Синонимы: УЗИ сердца, эхокардиография, эхокардиоскопия, ЭХОКС, ЭХОКГ.

Эхокардиография - ультразвуковое исследование сердца, позволяющее провести оценку всех структур и функциональное состояние органа.

Обследование проводится врачом функциональной диагностики в амбулаторных или стационарных условиях в течение 15-30 минут, редко длительность доходит до 60 минут, но только в очень сложных случаях и совместно с консилиумом врачей.

Показания

Патологий, при которых необходимо провести эхокардиографию довольно много, и все они связаны так или иначе с дифференциальным диагнозом болезней сердца или аорты. К срочным показаниям для трансторакальной ЭХОКГ относятся:

острые, колющие, режущие боли в области сердца, которые пациент ощущает впервые;
давящие, сжимающие боли, возникшие в первый раз или усилившиеся по интенсивности и продолжительности;
внезапно возникшая одышка.

Кроме того обязательно периодическое исследование сердца при его хронических заболеваниях и при наличии факторов риска:

бактериальный эндокардит (воспаление внутренней оболочки сердца);
пороки сердца - приобретенные и врожденные;
протезированные клапаны;
некоторые малые аномалии развития сердца (двустворчатый аортальный клапан, пролапс митрального клапана); ; ;
опухоли сердца;
заболевания аорты; ;
шумы в сердце;
нарушения ритма сердца;
травмы грудной клетки;
профессиональные занятия спортом.

Виды эхокардиографии

Ультразвуковое исследование сердца проводится разными способами:

Трансторакальная ЭХО-КГ

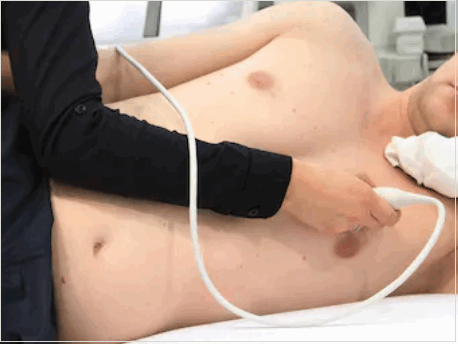

Фото: классическое положение тела при проведении обычного УЗИ сердца.

Через грудную клетку. Используются обычные ультразвуковые датчики небольшого размера, которые специалист прикладывает к коже. Это наиболее часто используемое в практике исследование из-за простоты самой процедуры и доступности оборудования.

Противопоказаний к трансторакальной ЭХО-КГ нет, однако обследование может быть затруднено в при невозможности проведения исследования на левом боку. Например при тяжелой степени сердечной недостаточности, когда пациент не в состоянии находиться в положении лежа из-за возникающей выраженной одышки. Также сложности возникают при наличии у больного заболеваний легких, которые увеличивают их воздушность (хроническая обструктивная болезнь легких - ХОБЛ) и тем самым препятствуют проникновению ультразвука до сердца. Также существуют и другие патологические состояния, которые могут усложнить обследование.

После трансторакального обследования в покое осложнений не бывает.

Стресс-эхокардиография

Это специфическая методика процедуры позволяющая оценить работу сердца в условиях повышенной активности человека. Для этого в начале проводят обычное трансторакальное исследование, а потом дают физическую нагрузку (приседания, велотренажер) или проводят фармакологическую пробу для имитации повышения физической активности. Первый вариант более предпочтителен, поскольку более физиологичен и вероятность проявления какой-либо нежелательной реакции минимальна. Естественно рядом с пациентом необходимо присутствие врача-реаниматолога и кардиолога, которые смогут адекватно и своевременно отреагировать на острые ситуации (выраженный болевой синдром в области сердца, шок, потеря сознания, остановка сердца, аритмии и т.д.).

При исследовании с физической нагрузкой или фармакологической пробой могут появиться:

аллергия на лекарственный препарат;
аритмия;
боли в области сердца;
потеря сознания;
шок и др.

Перечисленные реакции возникают крайне редко и быстро купируются (излечиваются) при наличии рядом реаниматолога или кардиолога.

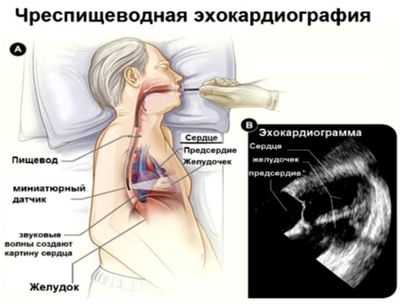

Черспищеводная ЭХО-КГ (ЧПЭХО)

Процедура похожа на ФГДС - используется специальный эндоскоп с ультразвуковым датчиком на конце, который доктор вводит через рот до уровня сердца (на эндоскопе присутствуют специальные отметки с расстоянием). Датчик прижимается к стенке пищевода и изображение органа появляется на экране монитора аппарата. Этот вид обследования проводится реже, так как это более сложная технология, предусматривающая использование отдельного датчика с эндоскопом и специально обученного специалиста функциональной диагностики и медицинской сестры.

ЧПЭХО проводят, когда нет возможности провести трансторакальное исследование: выраженная подкожно жировая клетчатка, серьезные легочные заболевания, или просто в силу конституции человека легкие большей частью прикрывают сердце. Кроме того доступ через пищевод позволяет с большей точностью выявить дефекты межжелудочковой и межпредсердной перегородок, а также обнаружить тромб в ушке левого предсердия, которое не визуализируется при трансторакальном доступе. Такая процедура обязательна к проведению перед лечением (электроимпульсная терапия - восстановление ритма с помощью небольшого разряда дефибриллятора) определенных видов аритмий.

Из-за большей инвазивности ЧПЭХО для его проведения существует ряд противопоказаний:

крайне тяжелое состояние пациента;
заболевания пищевода - злокачественные новообразования, стриктуры (сужения), дивертикулы, варикозное расширение вен пищевода, эзофагит 1 .

Во время ЧПЭХО осложнения также крайне редки и связаны в первую очередь с введением эндоскопа. К таковым относятся перфорация пищевода или повреждение его стенки и голосовых связок. Кроме того возможно появление аритмии.

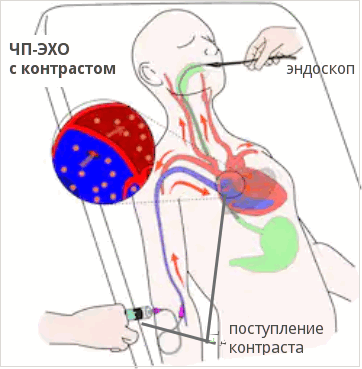

Фото: схема проведения чреспищеводного УЗИ с контрастом

ЭХО-КГ с контрастом (контрастное УЗИ сердца)

Также выделяют эхокардиографию с контрастированием правых камер сердца с использованием обычного физиологического раствора в качестве контрастного вещества и контрастное УЗИ всего сердца с помощью инновационного препарата SonoVue (Соновью). Этот препарат представляет собой микропузырьки с газообразным содержимым. Благодаря свойству ультразвука отражаться от границы сред с разной плотностью (наибольшая разница плотности на границе ткань-газ), контраст “светится”. Такая методика появилась сравнительно недавно и позволяет:

более четко определить размеры полостей сердца,
выявить с большей точностью минимальные дефекты перегородок и другие пороки сердца;
более точно определить функцию левого желудочка за счет проникновения контраста внутрь сердечной мышцы.

ЭХО-КС с контрастированием используется и при доступе через грудную клетку, и через пищевод.

УЗИ с контрастом обычно проводится для диагностики пороков сердца и для подтверждения разрыва миокарда.

Проведение эхокардиографии с контрастированием противопоказано при:

остром коронарном синдроме;
нестабильной стенокардии;
инфаркте миокарда в острой стадии;
острой сердечной недостаточности III-IV степени;
тяжелой легочной гипертензии;
острых стадиях неврологических заболеваний;
неконтролируемой артериальной гипертензии;
нахождении пациента на ИВЛ;
беременности и грудном вскармливании;
аллергии на компоненты контрастного вещества.

Осложнения при контрастировании ограничиваются локальными реакциями в месте введения препарата в вену или артерию и теоретически непереносимостью препарата. Основную опасность при исследовании с контрастированием представляет то, что его чаще проводят в совокупности с физической нагрузкой или фармакологической пробой, соответственно и осложнения те же.

Как проводится УЗИ сердца

Во время эхокардиоскопии доктор использует различные режимы УЗ аппарата:

одномерный (М-режим),
двумерный (В-режим),
режим допплера (оценка скорости потоков крови в камерах и сосудах),
цветового допплера - ЦДК (для определения направления потоков крови и выявления патологических),
энергетический допплер (регистрирует сам факт наличия кровотока в сосудах),
тканевой допплер (более глубокая оценка сократимости миокарда, основанная на исследовании характера движения стенок от датчика и к нему),
3D-эхокардиография (максимальную пользу приносит перед операциями на клапанах - они практически полностью визуализируются до вмешательства, что важно для определения тактики хирургом).

Трансторакальное УЗИ

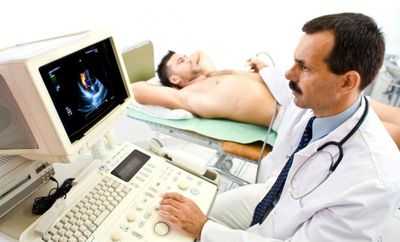

Эхокардиография через грудную клетку проводится в кабинете ультразвуковой или функциональной диагностики. Иногда в стационаре из-за тяжести пациента и невозможности транспортировки для его обследования используют переносной аппарат УЗИ. Медсестра или врач просят больного раздеться сверху до пояса, в том числе необходимо снять нижнее белье женщинам. Далее пациенту необходимо лечь на кушетку на левый бок и положить левую руку под голову. При этом головной конец кушетки немного приподнят - так достигается максимальное расстояние межреберных промежутков для лучшей визуализации сердца.

Положение больного по отношению к врачу может быть различное, все зависит от предпочтений последнего и обустройства кабинета. Пациент может быть повернут лицом или спиной к доктору, головой к аппарату или от него.

Специалист смазывает датчик УЗ-проводящим гелем для лучшего контакта с кожей, прикладывает его к левой части грудной клетки, визуализирует сердце, выводя стандартные позиции его для произведения измерений.

Чреспищеводное ЭХОКГ

Чреспищеводное ЭХО проводится строго натощак в кабинете УЗИ или функциональной диагностики. Берут согласие пациента на проведение исследования, объяснив перед этим всю его суть и ход событий. Горло орошают лидокаином с помощью спрея, просят удалить зубные протезы и лечь на кушетку на левый бок, согнув ноги в коленях и положив руки под щеку или на живот. В рот вставляется загубник, чтобы пациент не прикусил зонд. Затем врач вводит эндоскоп. В начале просит больного совершить глотательные движения для более легкого продвижения аппарата. Доведя до определенной позиции, врач начинает само обследование. Оно длится 10-20 минут.

ЭХОКГ с контрастом

При использовании контрастного вещества его вводит в одну из вен или артерий на бедре - зависит от вида препарата и цели исследования. При этом УЗ датчик остается на пациенте, чтобы вовремя зарегистрировать все данные и провести измерения.

Расшифровка результатов

Во время исследования врач оценивает линейные размеры и объемы камер сердца, локальную и общую (фракция выброса) сократимость и скорость кровотока через клапаны, в сосудах.

Показатель	Значение для женщин				Значение для мужчин
Показатель	норма	незначительное нарушение	умеренное нарушение	значительное нарушение	норма	незначительное нарушение	умеренное нарушение	значительное нарушение
Толщина межжелудочковой перегородки	6-9 мм	10-12 мм	13-15 мм	более 16 мм	6-10 мм	11-13 мм	14-16 мм	более 17 мм
Толщина задней стенки левого желудочка	6-9 мм	10-12 мм	13-15 мм	более 16 мм	6-10 мм	11-13 мм	14-16 мм	более 17 мм
Масса миокарда левдого желудочка (ММЛЖ)	66-150 г	151-171 г	172-192 г	более 193 г	66-150 г	151-171 г	172-192 г	более 193 г
Индекс ММЛЖ (более значимый показатель - учитывает рост пациента)	43-95 г/м2	96-108 г/м2	109-121 г/м2	более 122 г/м2	49-115 г/м2	116-131 г/м2	132-148 г/м2	более 149 г/м2
Фракция выброса	более 55%	45-54%	30-44%	менее 30%	более 55%	45-54%	30-44%	менее 30%
Сократимость	не нарушена

В заключении пациент может обнаружить следующие термины:

акинез - отсутствие сокращения мышцы\стенки;
гипокинез - минимальное сокращение;
дискинез - асинхронность сокращений стенок;
гипертрофия - утолщение;
диастолическая дисфункция - нарушение расслабления сердечной мышцы;
систолическая дисфункция - нарушение сократительной способности миокарда;
дилатация - расширение полости.

Что показывает ЭХОКГ

В процессе проведения процедуры врач проводит структурную визуализацию и гемодинамическую (допплерография) 3 .

Структурная визуализация включает:

Визуализация перикарда (например, для исключения перикардиального выпота);
Визуализация левого или правого желудочка и их полостей (для оценки гипертрофии желудочков, аномалии движения стенок, а также для визуализации тромбов);
Визуализация клапанов (митральный стеноз, стеноз аорты, пролапс митрального клапана);
Визуализация магистральных сосудов (рассечение аорты);
Визуализация предсердий и перегородок между камерами сердца (врожденный порок сердца, травматические повреждения).

Визуализация кровотока через сердечные клапаны (клапанный стеноз и регургитация)
Визуализация кровотока через камеры сердца (расчет сердечного выброса, оценка диастолической и систолической функции сердца)

ЭХОКГ при сердечной недостаточности

Дает возможность определить причины развития хронической формы (ХСН)

Фракция выброса левого желудочка:

снижена (систолическая ХСН);
нормальная (диастолическая ХСН).

ЭХОКГ при нарушениях ритма сердца

Важно! Тахикардия затрудняет проведение исследования и точность оценки полученных результатов.

Используется трансторакальная ЭХОКГ и ЧП ЭХОКГ.

Размеры полостей сердца, особенно предсердий
Наличие тромбов
Оценка фракции выброса не всегда достоверна

ЭХОКГ для оценки состояния онкологических больных

Поражение сердца у онкологических больных:

опухолевая интоксикация;
кардиотоксичность химиопрепаратов;
кардиотоксичность лучевой терапии.

Показания к специализированной эхокардиографии для определения кардиотоксичности:

всем пациентам с онкологическими заболеваниями перед началом лечения;
получающим химиотерапию или лучевую терапию (после каждого курса);
получавшим в прошлом химиотерапию или лучевую терапию (регулярность зависит от схемы лечения).

Сравнительная характеристика ЭХОКГ с другими методами

Эхокардиография несмотря на свою огромную пользу остается все-таки субъективным методом. Врачами по-разному проводятся измерения и трактуются некоторые показатели. Порой одной ЭХО-КГ бывает недостаточно или провести ее невозможно в силу каких-либо причин. Тогда на помощь придут другие методики исследования сердца:

Электрокардиограмма - самый простой способ выявить сердечные проблемы. Аппаратами ЭКГ оснащены все лечебно-профилактические учреждения страны и машины скорой помощи. ЭКГ выявляет нарушения ритма и дает вероятную характеристику локальной сократимости (изменения при инфаркте миокарда), однако при ЭХО-КГ все может выглядеть совершенно по-другому.
Рентгенография органов грудной клетки позволяет определить границы сердца и выявить кардиомегалию. Для точной диагностики причин необходима визуализация органа. используется для уточнения данных эхокардиографии, изучения морфологии, функций сердечных камер, клапанов. Сейчас она все больше используется для диагностики некоронарогенных болезней миокарда, различных кардиомиопатий.
Компьютерная томография с контрастированием очень эффективна при исследовании коронарных артерий. Ее стоимость меньше КАГ (коронароангиография) Также можно определить все размеры и объемы сердца, но не даст возможности видеть его работу в реальном времени.
Коронарная ангиография (КАГ) - “золотой стандарт” в исследовании коронарных артерий с помощью контрастного вещества с выявлением стенозов и последующим возможным их стентированием (способ расширения просвета сосуда). Ее недостатки - очень высокая стоимость и инвазивность процедуры.
Позитронно-эмиссионная томография - редкое исследование с введением радиофармпрепарата. Прекрасно визуализирует участки с недостаточным кровоснабжением (ишемия) миокарда

Эхокардиография является основным и самым доступным методом визуализации сердца, позволяющим поставить точный диагноз, своевременное лечение, а также оценить его эффективность. Несмотря на субъективность метода, при постоянном обучении, повышении квалификации, обмене опытом с коллегами специалист повышает свою грамотность в обследовании и сводит к минимуму возможность ошибок.

Эхокардиография не стоит на месте. Продолжаются попытки дополнить метод все новыми возможностями визуализации, некоторые из них позволяют максимально объективно проводить исследования и минимизировать различия толкования между разными специалистами.

Саидова М.А. Чреспищеводная эхокардиография: показания, техника проведения. - Болезни сердца и сосудов, №4 2007. Marwick T.H., пер. с англ.: к.м.н. Крикунова П.В. Рекомендации по применению эхокардиографии при артериальной гипертензии у взрослых: отчет Европейской ассоциации по сердечно-сосудистой визуализации (EACVI) и Американского эхокардиографического общества (ASE). Системные гипертензии. №2 2017. Ishak A Mansi, MD. Echocardiography. - Medscape, Jan 2014.

Важно! Все материалы носят справочный характер и ни в коей мере не являются альтернативой очной консультации специалиста.

Этот сайт использует cookie-файлы для идентификации посетителей сайта: Google analytics, Yandex metrika, Google Adsense. Если для вас это неприемлемо, пожалуйста, откройте эту страницу в анонимном режиме.

Документирование результатов эхокардиографии (ЭхоКГ)

Основы цифровой обработки и сохранения эхокардиографических данных

Эхокардиография представляет собой важнейшую неинвазивную диагностическую методику, широко используемую в кардиологии. Это визуализирующая методика, т.е. при ее применении получаются изображения, дополняемые одновременным наложением допплеровских сигналов. Поэтому результат исследования может быть документирован только изображениями. Мало того, методика применяется главным образом для получения двумерных подвижных изображений, например, движения стенок или клапанов сердца, которые принципиально могут быть документированы только при помощи видеопоследовательностей.

Хотя сегодня все современные эхокардиографические аппараты имеют технические возможности для цифровой архивации изображений, в большинстве лабораторий для документирования используются главным образом видеозаписи, а через видеопринтер дополнительно распечатываются отдельные кадры. Однако эту форму документирования следует в принципе рассматривать как недостаточную и несоответствующую времени.

Также и в других визуализирующих кардиологических методах исследования, гаких как коронароангиография, магнитно-резонансная томография и кардиальная компьютерная томография, документирование вместо традиционных рентгеновских снимков и пленок сегодня в подавляющем большинстве случаев производится в цифвовой форме. В таблице ниже сравниваются отдельные характеристики обеих форм документирования результатов эхокардиографического исследования.

а) Необходимая стандартизация. Цифровое документирование результатов эхокардиорафических исследований должно происходить в стандартизованной форме. Между пользователями, производителями аппаратного и программного обеспечения на международном уровне были разработаны единые форматы данных и технические процессуальные протоколы; этот технический комплексный стандарт DICOM (DICOM = Digital Imaging and Communication in Medicine) состоит из постоянно расширяющегося свода технических определений и правил и позволяет осуществлять единообразную коммуникацию и обмен медицинскими данными между различными лабораториями и исследовательскими аппаратами в соответствии с появляющимися новинками и техническими разработками. Каждая эхокардиографическая установка должна по характеристикам цифрового документирования данных равняться на правила этого стандарта.

б) Новые аспекты медицинского применения. Наряду с перечисленными в таблице ниже практическими и организационными преимуществами цифровой записи благодаря цифровому сохранению исходных эхокардиографических данных дополнительно появляются новые медицинские возможности их использования, поскольку отраженные ультразвуковые сигналы можно неоднократно заново оценивать и обрабатывать в зависимости от постановки задачи.

В следующих статьях на сайте сначала представлены эти основополагающие аспекты цифровой формы сохранения эхокардиографических сигналов, а во второй части приведены пояснения по ориентированным на пользователя техническим признакам DICOM-стандарта цифрового документирования изображений. Так как документирование изображений составляет лишь часть процесса, происходящего в эхокардиографической лаборатории, и не может быть изолировано от измерения числовых параметров и составления заключения по исследованию, то в третьей части обсуждаются и стандарты всех остальных структурных элементов полностью цифровой эхокардиографической лаборатории.

а) Аналоговое сохранение:

1. VHS-видео. В то время как результаты исследований в М-режиме и при спектральной допплер-ЭхоКГ можно задокументировать при помощи короткой распечатки, подвижные изображения В-режима и цветовой допплер-ЭхоКГ не получается адекватно сохранить даже серией распечаток отдельных кадров. Поэтому до недавнего времени обычной формой записи эхокардиографического исследования был формат VHS или Super-VHS - доступная форма сохранения и воспроизведения благодаря широкому распространению бытовых видеомагнитофонов.

2. Недостатки. Этот вариант имеет существенные недостатки:

- при записи видео происходит снижение качества по сравнению с изображением на мониторе,

- при копировании происходит значительная потеря качества,

- дальнейшая потеря качества, особенно для VHS-записей, происходит при их старении,

- поиск необходимого исследования требует затратного по времени перематывания соответствующей кассеты,

- записи исследований уникальны, что вызывает опасность их утери; изготовление копии, например, для пересылки, - процесс трудоемкий и связан с потерей качества.

По вышеназванным и другим причинам в ЭхоКГ все больше и больше распространяется цифровой формат записи.

б) Цифровой формат сохранения и передачи. Сегодня эхокардиографические данные уже на уровне датчика являются цифровыми. Поэтому вследствие описанных недостатков видеоформата записи, снижения цены на цифровое оборудование и прежде всего на носители данных, а также из-за возможности передачи данных по сетям цифровые запись, сохранение и воспроизведение представляют собой оптимальное решение для документирования исследований.

1. Протоколы DICOM. Изначальное разнообразие «фирменных» цифровых форматов данных для эхокардиографической информации привело к появлению соглашения о DICOM-протоколах (Digital Imaging and Communication in Medicine), стандарте, следовать которому обязались все фирмы-производители. Однако на практике это сегодня означает лишь, что форматы производителей можно «перевести» один в другой и при помощи, например, «DICOM-box» сделать читаемыми на любом оборудовании без потери данных. Конкретную же конфигурацию и работоспособность сетей, серверов и т.д., соединяющих аппараты различных производителей, следует в каждом отдельном случае тщательно проверять.

2. Форматы сохранения и компрессия данных. С вышеописанным тесно связан вопрос об оптимальном формате сохранения данных. Цифровая копия 10-минутной видеозаписи при полном несжатом цифровом формате записи с полноценной передачей цветового допплера и т.д. заняла бы около 20 ГБ (гигабайт) на носителе данных (10 мин умножить на 30 кадров в секунду, умножить на 640x480 пикселей в каждом кадре, умножить на глубину изображения 8 бит для градаций серого и 24 бита для цветного изображения). Такая потребность в дисковом пространстве для рутинного исследования является недопустимо дорогой. Поэтому объем данных для сохранения различным образом редуцируется:

- Клиническая компрессия (сжатие). Выбор только «типичных» кадров (обозначаемый также как «клиническая компрессия»), просматривать которые можно в виде бесконечного повтора. Предложения по минимальным требованиям для объема исследования без значительных патологических изменений, сохраняемого в цифровом формате, приведены в ниже.

- Алгоритмы цифровой компрессии. Здесь следует различать компрессию без потери данных (уменьшает объем записи лишь в 2-3 раза) и компрессию, связанную с потерей данных (возможна почти любая степень сжатия). Компрессия, связанная с потерей данных, разрешена и в стандартах DICOM. Клинические исследования с использованием алгоритмов JPEG (Joint Photographic Expert Group) и MPEG (Motion Picture Expert Group) продемонстрировали, что, например, JPEG-компрессия с фактором 20/1 приводит к потере деталей не большей, чем запись на Super-VHS, бывшая до сих пор де-факто стандартом. Конечно, следует избегать повторного сжатия, т.е. уже сжатые данные должны быть помечены как таковые.

- Другие носители данных. Наиболее экономичным для массового сохранения является магнито-оптический диск; однако его использование трудоемко, и для этой формы сохранения данных невозможен прямой доступ к данным на одном диске («random access»), а только последовательный. Поэтому на сегодняшний день наиболее практичными «полноцифровыми» решениями являются жесткие диски большого объема, CD- или DVD-дисководы (возможно, в локальной сети медицинских изображений, сохраняющей также данные, полученные другими визуализирующими методиками).

в) Пример минимального стандартного набора эхокардиографических данных для цифрового хранения (например, при полном обследовании и без выявленных отклонений). В зависимости от числа сохраненных для каждой плоскости/модальности циклов объем данных составляет около 20 МБ или больше:

- Парастернальная длинная ось (+ цветовая допплер-ЭхоКГ)

- Парастернальная короткая ось на уровне аортального клапана (+ цветовая допплерЭхоКГ)

- Парастернальная короткая ось на уровне митрального клапана (+ цветовая допплерЭхоКГ)

- Парастернальная короткая ось на уровне папиллярных мышц (+ цветовая допплерЭхоКГ)

- Апикальная четырехкамерная позиция (+ цветовая допплер-ЭхоКГ)

- Апикальная двухкамерная позиция (+ цветовая допплер-ЭхоКГ)

- Апикальная длинная ось (+ цветовая допплер-ЭхоКГ)

- Апикальная пятикамерная позиция (+ цветовая допплер-ЭхоКГ)

- Субкостальная четырехкамерная позиция (+ цветовая допплер-ЭхоКГ)

- Трансмитральная импульсно-волновая допплер-ЭхоКГ

- Трансаортальная непрерывноволновая допплер-ЭхоКГ

- Транстрикуспидальная непрерывноволновая допплер-ЭхоКГ

Редактор: Искандер Милевски. Дата публикации: 15.12.2019

Информация на сайте подлежит консультации лечащим врачом и не заменяет очной консультации с ним.
См. подробнее в пользовательском соглашении.

Что такое эхокардиография (ЭхоКГ)

Эхокардиография – один из наиболее информативных методов диагностики состояния сердца, его сократительной активности. Различные виды ЭхоКГ позволяют получить наглядное изображение органа и близлежащих кровеносных сосудов.

Эхокардиография – что это такое?

Эхокардиография (эхолокация сердца, УЗИ) – это ультразвуковой метод исследования, который используют в кардиологии, предназначен для оценки функций органа, скрытых патологий и отклонений.

Основные цели исследования:

оценить функциональные характеристики миокарда, отделов сердца;
сделать замеры полостей, определить уровень давления в них;
измерить толщину стенок, их структуру и целостность;
выявить скорость кровотока.

ЭхоКГ показывает наличие тромбов и уровень жидкости в полостях, врожденные и приобретённые пороки, опухоли, изменения направления, силы и скорости тока крови.

У эхокардиографии есть много преимуществ – это один из наиболее достоверных методов диагностики, абсолютно безопасный, безболезненный, не имеет побочных эффектов.

Показания к проведению эхокардиографии

Эхокардиографию проводят пациентам, которые страдают от болезней сердца, сосудов, или имеют предрасположенность к их развитию, метод подходит для оценки адекватности лечения заболеваний.

Когда необходимо делать ЭхоКГ:

гипертония;
врождённые, приобретённые пороки сердца;
частые обмороки, головокружение;
одышка, затруднённое дыхание, сильная отёчность, дискомфорт в правом подреберье;
перебои в частоте сердечного ритма, бледность кожи, синюшность губ, ушей, конечностей;
боль в груди, которая распространяется на левую часть шеи, руку, лопатку;
после инфаркта, травм и ушибов грудной клетки, оперативных кардиологических вмешательств;
для определения количества жидкости в перикарде.

Эхокардиография – один из обязательных методов диагностики при беременности, особенно если женщина диабетик, принимала сильные антибиотики и препараты против эпилепсии, её ближайшие родственники имеют пороки сердца. Сделать обследование необходимо после перенесённой краснухи, или при наличии антител в крови к этой инфекции, если ранее были выкидыши.

В некоторых случаях УЗИ сердца делают плоду ещё в утробе для выявления врождённых пороков, диагностику делают на 18–22 недели беременности.

Виды ЭхоКГ

Большинство видов УЗИ сердца проводят трансторакальным методом – путём исследования грудной клетки, в некоторых случаях зонд с датчиком ультразвуковых волн опускают в пищевод.

Какие разновидности ЭхоКГ существуют:

М-эхокардиография – одномерный вид диагностики, сердце отображается в виде графика. Такой метод используют редко, он предназначен для измерения размеров отделов сердца, оценки степень эффективности их работы.
В-эхокардиография – в процессе исследования луч ультразвука проходит под углом 90 градусов, что позволяет получить чёткую картинку, на которой можно рассмотреть все структуры сердца. Во время диагностики хорошо видно как сокращается и расслабляется миокард, насколько смыкаются и размыкаются клапаны. Специалист проводит оценку размеров сердца, объём каждой камеры, состояние стенок.
ЭхоКГ с цветным картированием и с допплеровским анализом – проводят для определения направления кровотока, прямое и обратное движение жидкости окрашено в разные цвета. Такой метод чаще всего проводят совместно с одномерным и двухмерным УЗИ.
Контрастное ЭхоКГ – в кровь пациента добавляют контрастный препарат, что позволяет более чётко увидеть контуры и наличие патологических изменений внутри сердца.
Стресс- ультрасонокардиография – так называется метод, который предназначен для оценки работы сердца при физических нагрузках, позволяет обнаружить скрытые патологические процессы. Диагностику проводят при подозрении на развитие ишемии, для оценки результатов терапии, определения степени сужения сосудистых стенок. Такой способ позволяет определить вероятность возникновения осложнений после кардиологических операций, УЗИ проводят до хирургического вмешательства.
Чреспищеводная эхокардиография – датчик ультразвуковых волн опускают через горло в пищевод. В процессе обследования выявляют нарушения функций протезированного клапана, диагностика необходима при подозрении на наличие тромбоза, аневризмы.

ЭхоКГ необходимо делать детям в 12–14 лет – во время активного роста сердце не всегда успевает перестраиваться, нагрузки на миокард возрастают.

Как подготовиться к исследованию

Для проведения ЭхоКГ трансторакальным способом особая подготовка пациенту не требуется.

За несколько часов до процедуры нужно воздержаться:

от кофе;
от курения;
от активных физических нагрузок;
постараться не нервничать.

Никакой сложности для пациента ЭхоКГ не представляет, нужно просто прислушиваться к указаниям диагноста.

Как делают трансторакальную эхокардиографию:

Пациенту нужно оголить верхнюю часть туловища, лечь на левый бок – это позволит получить более чёткую картинку.
На грудную клетку врач наносит гель для улучшения акустического контакта.
Диагност закрепляет датчики на различных позициях, чтобы подробно рассмотреть и зафиксировать состояние всех отделов.

При УЗИ со стрессовой нагрузкой сначала делают обычную эхокардиографию, потом на теле пациента закрепляют датчики – они фиксируют все функциональные изменения, передают их на экран. Человеку предлагают поработать на кардиотренажёре, нагрузки постепенно увеличивают.

Перед проведением чреспищеводного УЗИ врач обрабатывает ротовую полость раствором лидокаина, после чего пациенту нужно лечь на левый бок, в рот вставляют защитное кольцо, вводят эндоскоп.

Расшифровка результатов и нормы ЭхоКГ

Расшифровать самостоятельно результаты УЗИ сердца, существует множество видов интерпретаций патологий, разобраться в которых под силу только специалисту.

Таблица нормальных показателей

· женщины –71–81 г/кв. м.

Также оценивают состояние клапанов для выявления стеноза или их недостаточности, определяют признаки обратного кровотока. В сердце здорового человека жидкость, спайки в перикарде, признаки разрастания тканей клапанов отсутствуют.

Все показатели умножаются на коэффициенты, которые зависят от площади тела, индексы занесены в специальные схемы.

Где сделать эхокардиографию

УЗИ сердца желают в муниципальных медицинских учреждениях по направлению лечащего врача, в частных заведениях такое направление требуют не всегда. Диапазон цен довольно широк, стоимость зависит от уровня клиники, её места расположения, оборудования.

Сколько стоит ЭхоКГ:

Вид УЗИ	Цена (тыс. руб.)
Одномерное, двухмерное УЗИ, допплеровское исследование	1,3–4,2
Стресс-ЭхоКГ	3–8
Чреспищеводная эхокардиография	2–6

Какой врач делает Эхо сердца?

Кардиолог даёт направление на эхокардиографию при наличии шумов в сердце, обнаружении отклонений на ЭКГ. Эхо сердца проводит и делает расшифровку врач функциональной ультразвуковой диагностики.

Противопоказания

Для обычного ультразвукового исследования сердца особых противопоказаний нет, но у заядлых курильщиков, при наличии бронхиальной астмы, бронхита проводить процедуру сложнее. Эхокардиографию не проводят при наличии морфологических нарушений в строении грудной клетки, кожных воспалений, ран, травм на груди.

Противопоказания для чреспищеводной эхокардиографии:

варикоз, который затрагивает вены пищевода;
новообразования различного происхождения в местах прохождения эндоскопа;
диафрагмальная грыжа большого размера;
проблемы с шейным позвоночным отделом;
кровотечения в органах пищеварительной системы;
сильный рвотный рефлекс.

ЭКГ и ЭхоКГ – отличия и что лучше?

ЭКГ – первичный метод диагностики патологий сердечно-сосудистых патологий, часто такой процедуры достаточно, чтобы выявить отклонение основных показателей от нормы. Эхокардиограмма – более точный и наглядный вид обследования.

Основные отличия:

ЭКГ желают для оценки проводящих функций, ритма сердца. УЗИ позволяет оценить работу органа в целом.
ЭКГ – статичный график на бумажном носителе, ЭхоКГ – динамичная картинка сердца на мониторе.
ЭКГ позволяет выявить только нарушения сердечного ритма, некоторые патологии миокарда. При помощи эхокардиографии можно выявить практически все явные и скрытые структурные, функциональные отклонения.

ЭКГ – более дешёвый и доступный метод диагностики, провести обследование можно в любой государственной поликлинике.

Электрокардиография – один из лучших методов диагностики сердца и сосудов в современной медицине. УЗИ не причиняет дискомфорт пациенту, у него побочных эффектов, число противопоказаний минимальное. Недостаток – высокая стоимость, достоверность результата во многом зависит от оборудования и квалификации специалиста.

Расшифровка УЗИ (ЭхоКг) сердца

Среди диагностических кардиологических манипуляций, являющихся информативными, стоит выделить эхокардиографию или ультразвуковое исследование сердца. Это аппаратная процедура, проводимая с помощью высокочастотных звуковых волн. Она незаменима для точного определения проблем, имеющих прямое отношение к работе миокарда, всей сердечно-сосудистой системе.

Эффективность эхокардиографии напрямую связана с оценкой ее результатов. Грамотная расшифровка УЗИ сердца – прямой путь к скорейшей постановке диагноза и составлению действенного плана лечения. Доверьте решение задачи опытному специалисту, обратитесь за квалифицированной врачебной поддержкой к нам!

Зачем нужна эхокардиография сердца

Существует огромное количество причин, по которым врач может рекомендовать сделать эхокардиографию. Безвредная и недорогая процедура незаменима при:

постоянных болях в грудной клетке, учащенном сердцебиении, беспокоящем в спокойном состоянии, после незначительных физических нагрузок;
гипертонии (стабильно высокое давление);
отечности нижних конечностей, когда заболевания почек не диагностируются;
трудностях дыхания, которые наблюдаются после физических нагрузок;
ощущении наличия инородного предмета в груди.

Лечащий доктор может назначить процедуру, после чего провести полную расшифровку УЗИ сердца, при постоянных головокружениях, аритмии, атеросклерозе, перикардите, пороках сердечной мышцы, ишемической болезни. Показаниями часто является многоплодная беременность, наследственная предрасположенность, медосмотр на предприятии.

Вышеупомянутый кардиологический осмотр для подростка так же играет важную роль. Тест ориентирован на оценку нормального развития органа в пубертатном периоде, ведь именно в это время часто наблюдается резкий скачек увеличения размеров тела.

Расшифровка УЗИ сердца

Для того чтобы расшифровка ЭхоКГ сердца была выполнена без ошибок и полностью, учитывают возраст пациента, общее состояние его здоровья, наличие заболеваний, протекающих в хронической форме (панкреатит, тонзиллит, астма, васкулит и др.). Самостоятельно (без знаний и опыта) определить патологию невозможно. Правильно оценить ответ может только врач. Здесь нет места экспериментам и догадкам. Нецелесообразно искать ответы в интернете на сайтах компаний с сомнительной репутацией. Доверяйте свое здоровье профессионалам, которые дают гарантии и ценят каждого пациента.

Параметры исследования

Благодаря ультразвуковым волнам можно точно определить:

параметры миокарда (размеры всех его частей);
тканевую структуру, плотность стенок;
ритмы, сокращения, прочее.

Визуализация поможет обнаружить рубцевание, тромбоз, доброкачественные и злокачественные опухоли. Тест информирует о состоянии митрального клапана, объемах крови и уровне сосудистой закупорки.

За счет расшифровки эхокардиографии сердца можно установить наличие/отсутствие следующих болезней:

ишемии, когда прослеживается стойкое нарушение кровоснабжения на фоне сосудистых закупорок;
некроза, во время которого происходит омертвление тканей (инфаркт);
артериального давления выше или ниже нормы (гипо-, гипертония);
порока, то есть структурного дефекта приобретенного/врожденного типа;
декомпенсации, когда заметен целый синдром сбоев;
клапанной дисфункции;
ритмичных сбоев;
ревматизма, когда прослеживается воспаление;
перикардита, при котором есть воспаление оболочки;
стеноза, что свидетельствует о сужении аортного просвета;
вегетососудистой дистонии.

Грамотное декодирование изображения – основа для успеха. Ведь именно благодаря нему можно установить факт, есть болезнь или нет.

Среди исследовательских параметров выделяют несколько основных участков. При расшифровке УЗИ сердца у детей и лиц старше 13-ти лет устанавливают диаметр ЛП и ЛЖ, толщину задней стенки ЛЖ и другое. Каждая цифра имеет значение в отдельности. Также все показатели учитываются вместе, ведь многие из них связаны друг с другом и нередко образуют единую клиническую картину.

Как происходит

Безболезненное обследование проводится в условиях стационара или на дому, если этого требует ситуация. Занимает манипуляция от 20-ти до 45-ти минут. Это безопасный способ оценки работы сердечной мышцы и сосудов, который не имеет противопоказаний и не вредит здоровью. Пошагово обычно это выглядит так:

Посетитель оголяет торс, раздевается до пояса и принимает горизонтальное положение, ложась на спину головой к диагносту.
На область грудной клетки наносится специальный гель, помогающий лучше проводить ультразвуковые волны.
Задействуется специальный датчик, благодаря которому диагност осуществляет осмотр. Детектор медленно перемещают по исследуемой области, чтобы ничего не упустить. Внимательность диагноста поможет при ЭхоКГ расшифровке.
Специалист может корректировать положение и состояние пациента, например, просить задержать дыхание, перевернуться, поднять руку, согнуть ноги в коленях и другое.

Оценка ответа осуществляется компетентным специалистом, врачом. Важно, чтобы учитывались все показатели, а также индивидуальные параметры работы организма пациента. Во внимание берется время проведения диагностической манипуляции, состояние здоровья, то есть самочувствие диагностируемого человека. Просматриваются нормы и фактические цифры. Проводится сопоставление. Только после досконального изучения может быть установлен диагноз и сформирован курс терапии. Человек, не имеющий никакого отношения к современной кардиологии, не сможет разобраться в показателях, даже если будет использовать для этого табличку с нормативными цифрами. Заниматься формированием вывода должен только врач должной квалификации!

Различия у мужчин, женщин и детей

В норме данные по возрасту и полу разные. ЭхоКГ расшифровка помогает проанализировать полный цикл работы миокарда (1 систола + 1 диастола). При сердцебиении в 70 ударов за 60 секунд, 1 цикл в норме составляет 0,85 секунды.

У взрослых женщин и мужчин, а также детей показатели по норме разные. К примеру, масса сердца у представителя сильного пола в возрасте 25-30-ти лет составляет порядка 135 г. У женщины – до 100 г. КДО левого желудочка у мужчин доходит в норме до 193 мл, у женщины не превышает 136 мл.

Индекс массы стенки ЛЖ – это показатель соотношения веса органа с площадью поверхности человеческого тела. Для сильной половины человечества характерны показатели от 71 до 95 г/м2, представительницам прекрасного пола свойственна разбежность от 71 до 90 г/м2.

Расшифровка результатов ЭхоКг у взрослых

Заключение по диагностике делает только лечащий врач. Документ в письменном (иногда электронном) виде передается пациенту в кабинете диагностики, после чего фиксируется в больничной карте. Индивидуальные показатели человека, проходящего обследование, заносятся в специальную таблицу, где уже прописаны цифры по норме для конкретного возраста и пола.

Пытаться самостоятельно выполнить расшифровку УЗИ сердца – глупо и небезопасно. Сочетание нескольких отклонений может свидетельствовать о разных патологиях. Здесь без опыта и знаний не обойтись.

Только врач-кардиолог может выполнять оценку УЗИ сердца, расшифровка результатов проводится по стандартным значениям с учетом общего состояния здоровья пациента, принимаемых им препаратов и прочих факторов. Изучается размер, масса, объем и расположение органа, состояние клапанов, тканей. Фиксируются параметры по сокращениям, сосудам и кровяному выбросу, толщине стенок и другие важные нюансы. Скорость кровяного распределения по сердечным камерам помогает определить допплерометрия. Она нередко проводится в комплексе с традиционным ультразвуковым исследованием.

Нормы эхокардиографии сердца у детей

В педиатрии нормативные показатели имеют прямое отношение к площади тела пациента. Определить ее можно по формуле, используя росто-весовые данные ребенка. Во время диагностики просматривают и отмечают сведения по:

полости правого/левого желудочка, а также левого предсердия;
плотности стенок;
аорте, особенно ее восходящему отделу;
гемодинамике;
перегородке между сердечными желудочками.

Грамотная расшифровка эхокардиографии сердца у детей требует внимательности и ответственности во всех ситуациях.

Обратите внимание, что иногда после того как проведена эхокардиография сердца, расшифровка осуществляется непосредственно в кабинете диагноста. Дело в том, что нередко аппаратный осмотр проводит сам лечащий врач, что существенно экономит время пациенту и помогает доктору быстрее поставить правильный диагноз.

Иногда список параметров в ответе отличается. Так бывает, если исследование проводилось аппаратами разного производства, мощности, то есть устройствами с разными техническими характеристиками и возможностями.

Отклонения от нормы

Существует огромное количество показателей, указывающих на отклонения от нормы. К примеру:

О стенозе говорят, когда отверстие клапана уменьшено в диаметре, что затрудняет процесс перекачивания крови.
Если клапанные створки мешают обратному кровяному движению, выполняют естественную функцию неполноценно, подозревают недостаточность.
Обнаруживают перикардит, когда при норме жидкости в 20-30 мл прослеживаются все 500 мл.

Перечислять отклонения от нормы и возможные диагнозы, связанные с этим, можно бесконечно. Но не стоит относиться к расшифровке УЗИ сердца так легкомысленно. Здесь нецелесообразно догадываться и предполагать без помощи врача. Ошибки приводят к непоправимым последствиям. Поэтому от экспериментов нужно отказаться.

Читайте также:
