Грудные отведения ЭКГ - наложение электродов, оценка

После окончания Второй мировой войны широкое применение в клинической практике во всем мире благодаря работам Вильсона получили грудные отведения. Это однополюсные отведения, при помощи которых регистрируют разность потенциалов в шести точках, обозначаемых индексами V1, V2, V3, V4, V5, V6. Буква «V» означает напряжение (от Voltage).

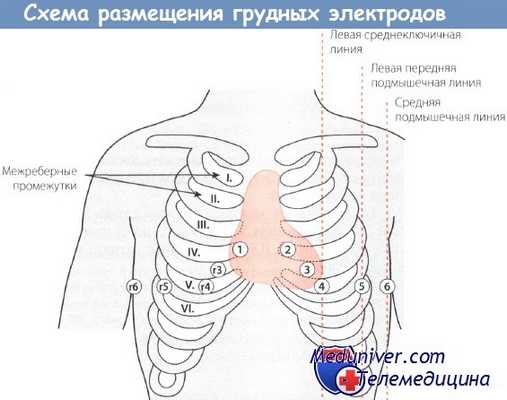

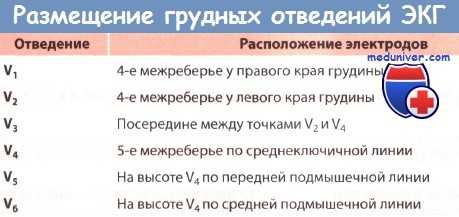

В таблице ниже и на рисунке указано, как накладывают эти отведения.

При помощи грудных отведений регистрируют изменения ЭДС в горизонтальной плоскости. Горизонтальная плоскость означает, что электродвижущие феномены сердца рассматривают в направлении «сверху вниз». Сочетая регистрацию потенциалов в отведениях от конечностей и в грудных отведениях, можно получить пространственное представление об ЭДС сердца.

6 грудных отведений вместе с 6 отведениями от конечностей относятся к 12 стандартным отведениям для регистрации ЭКГ, так как без них становится невозможной точная оценка сердечной деятельности.

Электроды грудных отведений также промаркированы разными цветами. Вероятность перепутать электроды при наложении (например, левые и правые, как при регистрации ЭКГ от конечностей) в случае грудных отведений невелика. Однако при наложении грудных электродов иногда их фиксируют не на своем месте, например электроды отведений V5 и V6.

Поэтому следует обратить особое внимание, чтобы эти электроды располагались не в пятом межреберном промежутке, а точно на уровне электрода V4. Иными словами, электрод V5 располагается левее точки пересечения передней подмышечной линии с горизонтальной линией, проведенной через электрод V4. В случае отведения V6 его электрод накладывают в точке пересечения левой средней подмышечной линии с горизонтальной линией, проведенной через электроды V4 и V5.

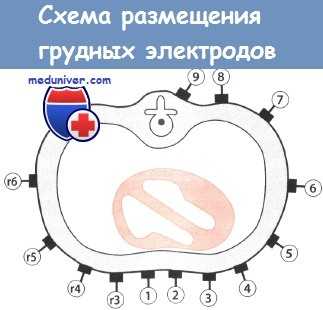

ЭКГ можно регистрировать и в других грудных отведениях.

Например, для диагностики гипертрофии ПЖ и ИМ ПЖ, а также ИМ сугубо задней локализации используются:
• Vr3, Vr4, Vr5, Vr6 (расположение электродов в этом случае такое же, как при регистрации ЭКГ в отведениях V3, V4, V5, V6, но на правой стороне). Для диагностики гипертрофии ЛЖ и ИМ задней стенки, а также ИМ сугубо задней локализации:
• V7 (левая задняя подмышечная линия на высоте V4-V6),
• V8 (левая лопаточная линия на высоте V4-V6),
• V9 (паравертебральная линия на высоте V4-V6),
• V8t (на два межреберных промежутка ниже (t - tiefer), чем при отведении V8 по C.-S.So, H.Klepzig и R.Bilger).

Особые ЭКГ-отведения

Известны также и некоторые особые ЭКГ-отведения, которые в настоящее время используются редко:
• отведения по Небу (DAJ), применяемые для диагностики ИМ задней стенки (отведение D);
• отведения Франка (XYZ), представляющее собой векторкардиографическое отведение, дающее представление о пространственной ориентации ЭДС сердца;
• пищеводные отведения для диагностики предсердных аритмий;
• отведения с брюшной стенки беременных для оценки сердечной деятельности плода.

Редактор: Искандер Милевски. Дата обновления публикации: 18.3.2021

Техника снятия ЭКГ

Важным навыком для медицинской сестры является правильная техника снятия ЭКГ (электрокардиограммы). Напомним, что электрокардиография — это методика регистрации электрических полей сердца, возникающих в процессе его деятельности. а также их получение их графического изображения на бумаге или дисплее. Электрокардиография является информативным и неинвазивным методом исследования работы сердца — удобным и ценным для пациента и лечащего врача.

Электрокардиограмма — это графическое изображение в виде кривой, полученное в процессе электрокардиографии на бумаге или дисплее. Запись ЭКГ проводится с помощью аппаратов — электрокардиографов.

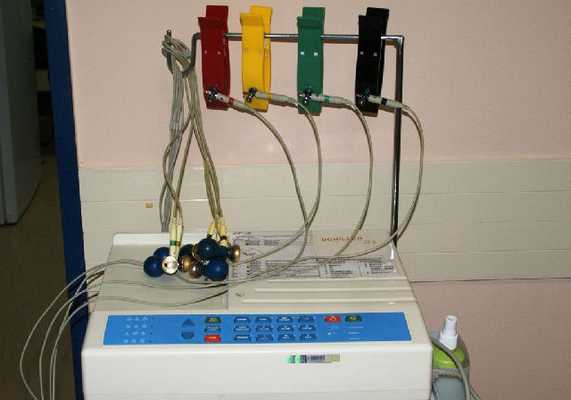

Любой электрокардиограф имеет:

входное устройство;
усилитель биопотенциала сердца;
регистрирующее устройство.

Кабинет ЭКГ должен быть удален от любых предполагаемых источников электрических помех. Целесообразным является экранирование кушетки: она покрывается специальным одеялом с вшитой заземленной (!) металлической сеткой.

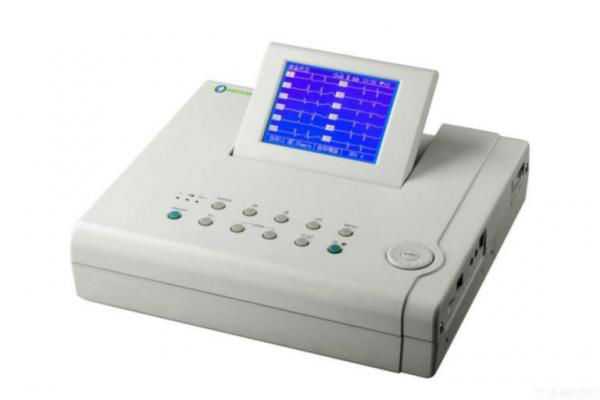

Портативный 12-канальный электрокардиограф с 7” сенсорным экраном.

Быстродействие и эффективность – отличительные характеристики 12-канального электрокардиографа с большим сенсорным экраном предназначен для больших объемов работы – в больницах, где..

CARDIOVIT АТ-102 plus полностью отвечает клиническим требованиям, имеет расширенный функционал (ЭКГ покоя, интерпретация, нагрузочные тесты, спирометрия, определение пейсмейкера), аккумулятор..

Электрокардиограф с сенсорным экраном MS-2015, созданный компанией SCHILLER, упрощает интерпретацию ЭКГ и оптимизирует рабочий процесс за счет функции формирования отчетов. MS-2015 предназначен для..

CARDIOVIT AT-101 - это 3-х канальный электрокардиограф со встроенным термопринтером и экраном, широко используется как в стационарах, так и в машинах скорой помощи.

Техника снятия ЭКГ: алгоритм

Непосредственно перед плановой регистрацией ЭКГ пациент не должен принимать пищу, курить, употреблять возбуждающие напитки (чай, кофе, «энергетики»), нагружать организм физически.

Фиксируем в необходимой документации персональные данные пациента, номер истории болезни, дату и время снятия ЭКГ.

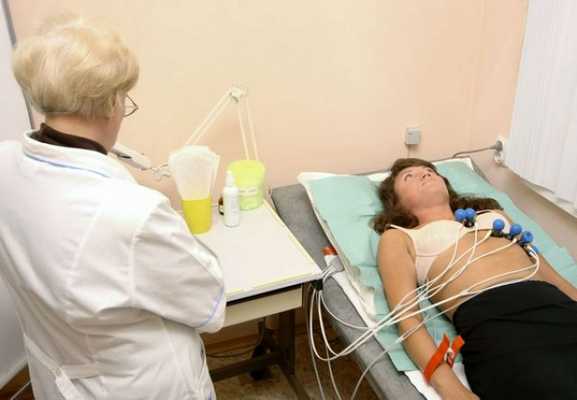

Укладываем пациента на кушетку в положение лежа на спине. Обезжириваем те участки кожи, куда будем накладывать электроды — протираем их салфеткой, смоченной в изотоническом растворе хлорида натрия (0,9%).
Накладываем электроды: 4 пластинчатых — на нижние трети внутренней поверхности голеней и предплечий, а на грудь — грудные электроды, снабженные присосками-грушами. При одноканальной записи используют 1 грудной электрод, при многоканальной — несколько.

К каждому электроду присоединяем провода определенного цвета, идущие от электрокардиографа.

Общепринятая маркировка проводов электрокардиографа:

красный — правая рука;
желтый — левая рука;
зеленый — левая нога;
черный — правая нога (заземление пациента);
белый — грудной электрод.

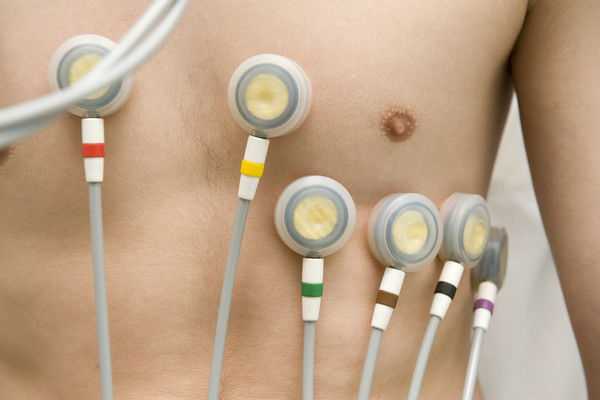

При регистрации ЭКГ в 6 грудных отведениях при наличии шестиканального электрокардиографа используют следующую маркировку наконечников:

красный — для подключения к электроду V1;
желтый — к V2;
зеленый к V3;
коричневый — к V4;
черный — к V5;
синий или фиолетовый — к V6.

Чаще всего ЭКГ регистрируют в 12 отведениях:

стандартных (двухполюсных) отведения (I, II, III);
3 усиленных однополюсных отведения;
6 грудных отведений.

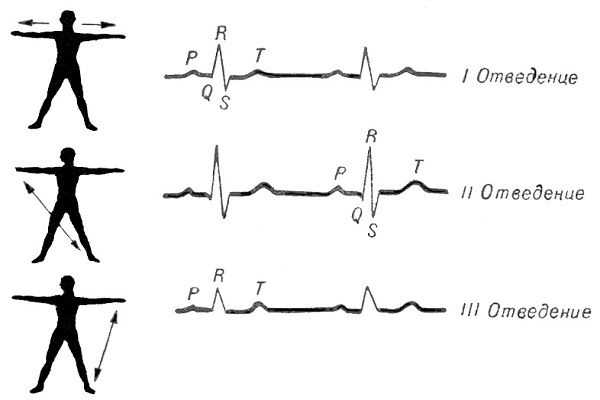

Стандартные (двухполюсные) отведения ЭКГ

I стандартное отведение — левая рука (+) и правая рука (-);
II стандартное отведение — левая нога(+) и правая рука (-);
III стандартное отведение — левая нога (+) и левая нога (-).

Электроды накладываются на левой руке, правой руке и левой ноге (смотрите маркировку на рисунке). На правую ногу накладывается 4-й электрод для подключения к заземляющему проводу.

Формирование трех стандартных электрокардиографических отведений от конечностей. Внизу — треугольник Эйнтховена, каждая сторона которого является осью того или иного стандартного отведения

Усиленные однополюсные отведения от конечностей

Однополюсные отведения характеризуются наличием только одного активного — положительного — электрода, отрицательный электрод индифферентен и представляет собой «объединенный электрод Гольберга», который образуется при соединении через дополнительное сопротивление двух конечностей.

Усиленные однополюсные отведения имеют следующие обозначения:

aVR — отведение от правой руки;
aVL — от левой руки;
aVF — от левой ноги.

Формирование трех усиленных однополюсных отведений от конечностей. Внизу — треугольник Эйнтховена и расположение осей трех усиленных однополюсных отведений от конечностей.

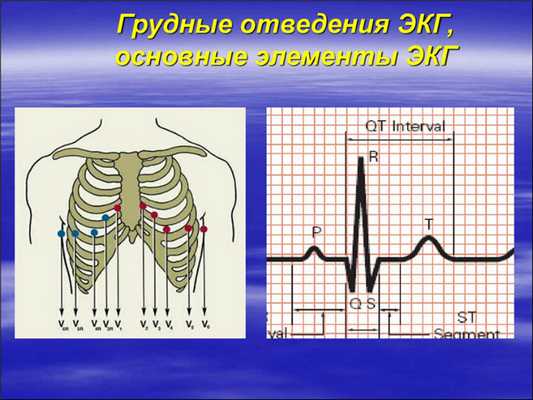

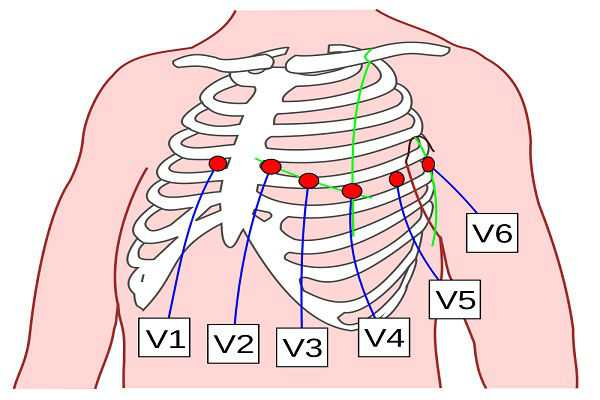

Грудные отведения

Грудные отведения в ЭКГ являются однополюсными. Активный электрод присоединяется к положительному полюсу электрокардиографа, а объединенный от конечностей тройной индифферентный электрод — к отрицательному полюсу аппарата. Грудные отведения принято обозначать буквой V:

V1 — активный электрод располагают в IV межреберье у правого края грудины;
V2 — в IV межреберье у левого края грудины;
V3 — между IV и V межреберьями по левой окологрудинной линии;
V4 — в V межреберье по левой среднеключичной линии;
V5 — в V межреберье по передней подмышечной линии;
V6 — и V межреберье по средней подмышечной линии.

Выбор усиления электрокардиографа

При подборе усиления каждого канала электрокардиографа необходимо, чтобы напряжение в 1 mV вызывало отклонение гальванометра и регистрирующей системы в 10 мм. В положении переключателя отведений «0» регулируют усиление аппарата и регистрируют калибровочный милливольт. При слишком большой амплитуде зубцов (1 mV = 5 мм) можно уменьшить усиление, при малой (1 mV = 15-20 мм) — увеличить.

Запись электрокардиограммы проводится при спокойном дыхании пациента. Сначала — в I, II, III стандартных отведениях, далее — в усиленных однополюсных отведениях от конечностей (aVR, aVL, aVF), затем — в грудных отведениях V1. V2, V3, V4, V5, V6. В каждом из отведений следует регистрировать не менее 4-х сердечных циклов.

Как можно заключить из представленного, при необходимых знаниях и навыках техника снятия ЭКГ не должна представлять для медицинской сестры никаких сложностей.

Пусть не забудется вовек, что сделал в дни войны обычный человек. Солдат, крестьянин, юноша и мальчик. Они столь сильно верили в удачу, в страну, в себя и точно знали — Россию никому бы не отдали. Пусть в этот день взлетает ввысь салют, пускай сегодня песни тех далеких лет поют. С Днем Победы!

Приглашаем Вас посетить и принять участие в работе - V Медицинского форума-выставки «Неделя здравоохранения в Республике Башкортостан» с 7 по 10 апреля 2020 г. в Уфе, в выставочном комплексе «ВДНХ-ЭКСПО».

20-22 марта - беспрецедентное событие!! II ежегодная Конференция «PreventAge-медицина – перекрёсток 7 дорог» «Современные возможности и перспективы онкопревенции и комплементарных методов в онкологии»

Приглашаем Вас принять участие в очередном мероприятии, продолжающем образовательные традиции Казанской школы травматологов-ортопедов.

В рамках конференции в формате 3D параллельно на трех экранах будут транслироваться около 30 оперативных вмешательств по большинству патологий мочевыводящих систем человека.

XII международный симпозиум по спортивной медицине и реабилитологии под эгидой Первого МГМУ им. И.М. Сеченова. 19-20 октября, Москва. Два дня, более 30 докладов, мастер-классы, выставочная экспозиция.

Консультация по оснащению медицинского учреждения

Наложение электродов при ЭКГ

Сердце – это важнейший орган в организме человека. Ведь именно оно обеспечивает перекачивание крови по всему телу. Поэтому очень важно следить за его здоровьем. Чтобы оценить его состояние, в первую очередь нужно провести ЭКГ. На основе данных этого исследования можно понять, насколько эффективно сокращается и расслабляется сердечная мышца. Уже по этому исследованию можно заподозрить определенные заболевания.

наложение электродов при ЭКГ

Важно, чтобы аппаратура была полностью справной. Все элементы аппарата при необходимости можно заменить. Не стоит менять полностью аппарат, ведь можно обойтись только отдельными деталями. Не менее важным является правильное наложение электродов при ЭКГ. Потому что определенный электрод отвечает за конкретный отдел сердца. И при неправильной постановке результат может быть искаженным и недостоверным.

Основные правила в размещении электродов

Чтобы записать ЭКГ, нужно установить электроды на специальные точки на теле. Только так будет возможность правильно записать электрические импульсы, которые вырабатывает сердце. Именно правильное расположение клеммы обеспечивают четкую запись кардиограммы. Обязательно смазать место наложения электрода при ЭКГ спиртом.

Если у пациента много волос на теле, то нужно обработать кожу раствором мыла или побрить волосы. Для лучшей электропроводимости нужно смазать каждый электрод гелем. Если геля под рукой не оказалось, можно взять изотонический раствор или марлевые прокладки. Но если исследование продолжительное, тогда использовать марлевые прокладки нельзя.

Если используются стационарные ЭКГ аппараты, то нужно обязательно заземлять.

Электроды бывают одно- и многоразовые. Выбор электродов зависит от предпочтений медицинского сотрудника, выполняющего ЭКГ.

экг как правильно делать

Одноразовые электроды

Плюсы одноразовых электродов:

Нет риска передачи инфекций.
Их очень просто устанавливать.
Очень плотно приклеиваются (не спадают при физических нагрузках).
Отлично проводят качественный контакт.
Можно использовать при повышенном потоотделении.

Многоразовые электроды чаще используют в государственных больницах, ведь их использование намного экономнее.

В какие места и каким образом накладывать электроды?

В стандартной ЭКГ есть двенадцать отведений: три основных, три усиливающих, шесть грудных. Нужно установить десять электродов. Не грудную клетку, руки и ноги. Чтобы не перепутать, они помечены разными цветами.

Как установить электроды на конечности?

Для лучшего запоминания можно использовать правило светофора. Красный разместить на правой руке, желтый на левой руке, зеленый на левой ноге и черный – на правой ноге. Именно последний электрод является заземлением.

Вся постановка производиться на проксимальную часть конечностей. Но, обязательно нужно смазать место накладывания клемм гелем. Если нет геля, можно взять изотонический раствор или марлевую салфетку. При отсутствии одной из конечностей нужно установить клемм на культю. Для лучшего контакта нужно закрепить клеммы резиновыми лентами.

правильное наложение электродов

Тонкости размещения электродов на грудную клетку

Чаще всего это прорезиненные присоски. Если это прямоугольники, то их нужно дополнительно закреплять.

Есть шесть грудных отведений.

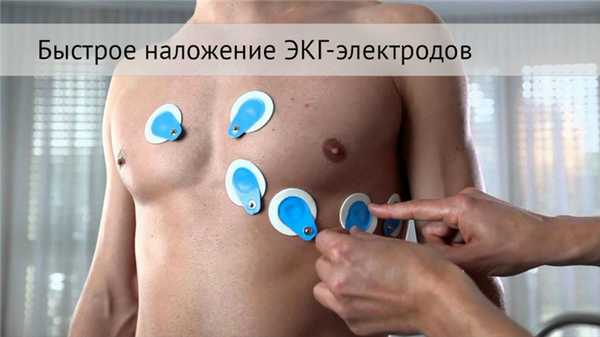

Как устанавливать грудные электроды:

В 4-м межреберье с правой стороны от грудины накладывают первый электрод.
В 4-м межреберье с левой стороны от грудины накладывают второй электрод.
На 5ребре по парастернальной линии справа накладывают третий электрод.
В 5 межреберье по среднеключичной линии с левой стороны накладывают четвертый электрод.
В 5 межреберье по передней подмышечной линии размещают пятый электрод.
В 5 межреберье по средней подмышечной линии размещают шестой электрод.

Очень важно правильно наложить электроды при ЭКГ, ведь определенный электрод отвечает за конкретный отдел сердца. И неправильная постановка может привести к недостоверным результатам. Благодаря цветным обозначениям электроды легко не перепутать и наложить правильно.

Все представленные на сайте материалы предназначены исключительно для образовательных целей и не предназначены для медицинских консультаций, диагностики или лечения. Администрация сайта, редакторы и авторы статей не несут ответственности за любые последствия и убытки, которые могут возникнуть при использовании материалов сайта.

Постановка электродов при ЭКГ

Электрокардиограмма – это важнейшая диагностическая методика, позволяющая оценить работу сердца, а также вовремя диагностировать кардиологические заболевания. Залогом достоверной и исчерпывающей информации является четкое соблюдение алгоритма выполнения процедуры. Сюда можно отнести в первую очередь нормальное функционирование самого устройства, технику постановки электродов, а также особенности их наложения.

Электрокардиографическое исследование регистрирует электрические поля, возникающие в процессе жизнедеятельности сердца, на бумаги или дисплее, это зависит от типа устройства, выдается запись.

С помощью ЭКГ врач может определиться с дальнейшим типом адекватной терапии

Можно выделить три основные составляющие электрокардиографа:

входные устройства, к которым относятся сами электроды и кабель;
усилители;
датчик.

Алгоритм записи ЭКГ

Для правильной диагностики, постановки точного диагноза и назначения оптимального лечения важно придерживаться следующего алгоритма действий, а именно:

подготовка пациента к проведению процедуры;
проверка работы прибора;
нанесение гелей для электропередачи и антисептических жидкостей;
соблюдение четких правил, куда наложить электроды в зависимости от цвета;
выбор схемы регистрирования отведений;
непосредственно запись.

В большинстве случаев электрокардиограмма записывается в отдельном кабинете медицинского учреждения, но иногда это может происходить даже в домашних условиях, палате или карете скорой помощи. Помещение, в котором будет проводиться процедура, должно находиться на достаточном расстоянии от возможных электрических помех. Что касается самой кушетки, на которой лежит больной, то она располагается примерно на два метра от электросети.

ЭКГ – это абсолютно безболезненная процедура, которая не вызывает абсолютно никаких отрицательных эмоций

Процедура проводится в положении лежа, при этом должен быть свободный доступ к верхней части туловища, голеням и рукам. Если имеются противопоказания, то проводить ЭКГ можно в положении сидя. Перед электрокардиограммой лучше не заниматься интенсивными физическими нагрузками, а также не принимать пищу или напитки, которые могли бы активизировать работу сердца.

Правила наложения электродов для ЭКГ

Сразу хочется отметить, что электроды для экг располагаются в разных местах. С чем это связано? Только так можно уловить все сердечные импульсы. В разных местах могут быть сбои со стороны частоты сердечных сокращений и ритма.

Схема наложения электродов включает в себя следующее:

обезжиривание кожи спиртом;
обильный волосяной покров обрабатывается мыльным раствором;
если электроды одноразовые, то для качественной регистрации сердечных импульсов необходимо волосы удалить;
несмотря на то что некоторые пользуются марлей, лучше применять токопроводящую пасту. В крайнем случае необходимо взять физиологический раствор.

Электроды для ЭКГ могут быть одноразовыми и многоразовыми

Отдельно хочется сказать в отношении одноразовых электродов. Они идут не во всех комплектах, их вероятнее всего, можно найти в последних марках прибора. Как утверждают специалисты, такие электроды просты и удобны в использовании, а также помогают сократить период подготовки пациента перед процедурой. Обычно ими пользуются частные клиники. Они сделаны из фольги, что уменьшает вероятность передачи заболеваний. Кроме того, одноразовые электроды улучшают контакт благодаря лучшей проводимости. Часто их применяют в тех случаях, когда снять кардиограмму нужно быстро, а также при гипергидрозе.

Если речь идет о многоразовых электродах, то нельзя не отметить их долговечность, конечно же, они более крепкие. Выпускаются они в виде присосок и прищепок. Прохождение сигнала немного затруднено, в отличие от вышеупомянутых, электроды для многоразового использования более грубого оформления.

Места расположения электродов

Накладывать необходимо приспособления на следующие области тела:

нижние конечности: правая и левая нога (черный и зеленый электрод соответственно);
верхние конечности. На правую руку красный, на левую – желтый;
грудная клетка.

Грудные электроды устанавливают по такой схеме:

1 отведение. С правой стороны на уровне четвертого межреберного пространства;
2 отведение. С левой стороны – четвертое межреберье;
3 отведение. Между первым и вторым;
4 отведение. Пятое межреберье по левой стороне;
5 отведение. Идет та же линия, только по передней предмышечной области;
6 отведение. Соответствует левой предмышечной зоне.

Несмотря на то что электрокардиограмма кажется простой манипуляцией, для получения корректных результатов важно придерживаться врачебных рекомендаций

Для того чтобы получить достоверную информацию о работе сердца, необходимо придерживаться следующих рекомендаций:

накануне следует хорошо отдохнуть как физически, так и эмоционально;
перед процедурой позволяется легкий завтрак максимум за два часа;
крепкий кофе и чай, алкоголь, курение, энергетик – все это употреблять в день исследования запрещено;
по возможности необходимо уменьшить количество гигиенических средств, потому что они ухудшают проводимость ввиду образования жировой пленки;
помещение, в котором проводится исследование, должно быть теплым, пациенту должно быть комфортно, если же будет присутствовать физиологическая дрожь, это обязательно отразится на результатах.

Дезинфекция

Во избежание инфекционного заражения пациентов и распространения заболеваемости крайне важно соблюдать правила дезинфекции после каждого использования. Как известно, болезнетворные микроорганизмы могут присутствовать на любых поверхностях, в том числе и кожных покровах. Для этого применяются специальные дезинфицирующие растворы.

Проведение ЭКГ по Слопаку

От стандартного исследования методика не сильно отличается. В данном случае используется не шесть, а девять грудных отведений. Первые шесть отведений крепятся также, а следующие представлены далее:

7 отведение. Пятое подреберье, подмышечная область;
8 отведение. Лопаточная линия на том же уровне;
9 отведение. Паравертебральная линия.

Электрокардиограмма по Слопаку позволяет получить более развернутую картину работы сердца

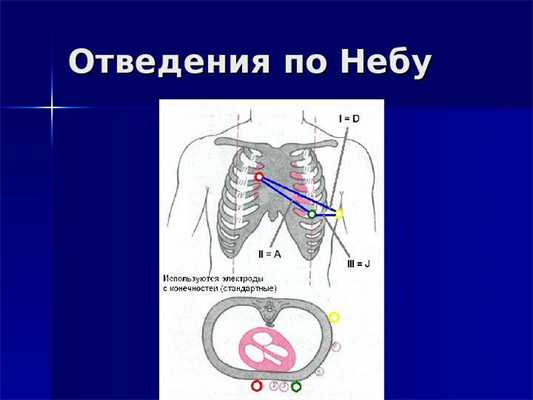

ЭКГ по Небу

От стандартной методики данный вид исследования также отличается в постановке электродов. Суть заключается в том, что на область грудной клетки электроды ставятся в трех местах, а именно:

1 отведение красного цвета ставится с правой стороны на уровне второго межреберного пространства;
2 отведение желтого цвета устанавливается слева на том же уровне только по задней подмышечной линии;
3 отведение зеленого цвета – это срединно-ключичная линия с левой стороны грудины.

В итоге создается своеобразный треугольник, углы которого будут служить местами проекции отведений электрической активности сердца. Что касаемо показаний, то проводят такую методику при подозрении на инфаркт, а также спортсменам во время занятий спортом.

Для повышения информативности метода проводятся медикаментозные и нагрузочные пробы. Для выявления областей скрытой ишемии исследование может проводиться после физической нагрузки, например, приседаний, или же после приема определенных лекарственных средств.

Отведения по Небу помогут выявить ишемическую болезнь сердца

Длительная регистрация

Регистрировать данные электрической работы сердца можно на протяжении нескольких часов или даже суток. Зачем это необходимо? Таким образом, врачи могут выявить преходящие нарушения ритмики сердца, а также сопоставить выявленные отклонения с активностью больного за сутки и его жалобами на болевые ощущения.

Рассмотрим показания к проведению длительного мониторинга:

жалобы больных на перебои в работе сердца, а также ощущение сердцебиения непродолжительного характера, интерпретация которых затруднена на обычном электрокардиографе;
жалобы, при которых грудную жабу невозможно ни исключить, ни подтвердить;
возникновение приступов слабости, обмороков, головокружений, причина которых не установлена;
контроль функционирования искусственного водителя сердечного ритма;
ИБС, в качестве контроля и выявления разновидности аритмии, которая протекает бессимптомно;
в качестве контроля эффективности лекарственных средств и для выявления нежелательного влияние на сердечную деятельность.

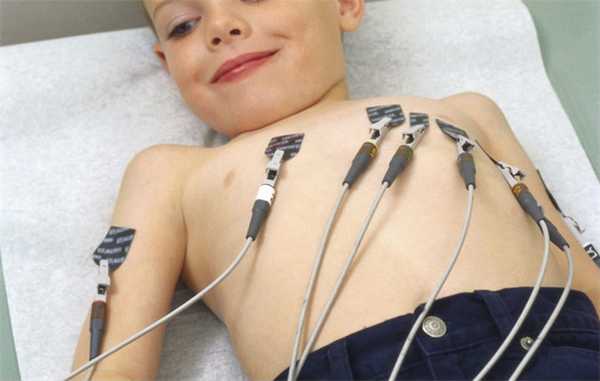

Куда ставить детские электроды?

ЭКГ сердца помогает выявить такие патологические процессы у детей: пороки, инфаркт миокарда, стенокардия и др. Исследование отличается простотой проведения и доступностью. Манипуляция может проводиться перед плановыми оперативными вмешательствами, при выявлении сердечных шумов, перед поступлением в спортивную секцию или школу.

Во время процедуры ребенок должен вести себя спокойно, поэтому необходимо подготовить его, объяснить, что установка датчиков абсолютно безболезненна

На теле ребенка специалист устанавливает от девяти до двенадцати электродов: в области лодыжек, запястьев и на грудной клетке. Используются датчики меньших размеров и особой формы, так как у детей более нежная кожа. Лучше всего использовать электроды для одноразового применения.

Итак, электрокардиограмма – это информативный диагностический метод, применяемый как для взрослых, так и для детей. Процедуры проста, доступна, не вызывает никакого дискомфорта. ЭКГ поможет выявить серьезные кардиологические нарушения и определиться с выбором правильного лечения. Для получения точных результатов важно придерживаться рекомендаций в отношении подготовки и непосредственно самой манипуляции. Ранняя диагностика – это залог скорейшего выздоровления!

Отведения ЭКГ – что это такое

Электрокардиография – инструментальный метод диагностики, позволяющий исследовать электрические поля, возникающие при сердечных сокращениях. Преимуществом метода считается его относительная дешевизна и ценность полученных данных во время проведения процедуры. С ее помощью удается определить частоту сердечных сокращений, нарушения в работе миокарда и сердечной проводимости, оценить физическое состояние сердечной мышцы.

Во время проведения ЭКГ используется такое понятие, как электрокардиографические отведения (разница потенциалов в электрокардиографии). Во время диагностики болезней сердца применяют отведения ЭКГ в области рук, ног и грудины.

Показания к проведению электрокардиографии

Использование ЭКГ показано в следующих случаях:

при плановых обследованиях, профилактических осмотрах;
для оценки состояния сердечной мышцы у пациентов перед предстоящим хирургическим вмешательством;
во время обследования пациентов с такими болезнями, как сахарный диабет, патологии легких, щитовидной железы, заболеваниях эндокринной системы;
для диагностики артериальной гипертензии;
во время постановки диагноза при ишемии сердца, мерцательной аритмии, для выяснения, какая стенка органа поражена;
для выявления пороков сердца у новорожденных и взрослых пациентов;
при обнаружении нарушения сердечного ритма и проводимости сердечных импульсов;
с целью контроля состояния сердечной мышцы во время проведения медицинского лечения.

Важно! Норма или отклонения полученных данных определяется исключительно специалистом, обладающим необходимыми знаниями в данной области.

Электрический потенциал в ЭКГ

Многие пациенты интересуются, почему при исследовании сердечной мышцы электроды прибора располагают не только на грудь, но и в области конечностей? Чтобы понять это, следует выяснить некоторые особенности функционирования органа. Сердце во время сокращений синтезирует определенные электрические сигналы, создавая некое электрическое поле, распространяющееся по всему организму, включая правые и левые конечности. Данные волны расходятся по телу концентрическими окружностями. При измерении потенциала на их любом участке, электрокардиограф покажет равные значения потенциала. Одинаковый электрический потенциал в любой точке называют в медицинской практике эквипотенциальными. Вышеописанные измерения проводят в области кистей рук и ног.

Во время проведения электрокардиографии используются специальные датчики, фиксирующиеся на груди и конечностях больного

Другой такой окружностью является грудная клетка человека. Данные электрокардиографии часто записывают с поверхности сердечной мышцы (при открытом хирургическом вмешательстве в области сердца), от других отделов проводящей системы органа, например, от пучка Гиса и других. То есть запись кривой линии ЭКГ выполняется с помощью регистрации показателей электрических сигналов грудной клетки и конечностей. При этом врачи получают кардиограмму, записанную во всех отведениях, так как электрические потенциалы сердечной мышцы как бы отводятся от определенных частей тела.

Виды отведений

Наиболее часто применяют 12 отведений ЭКГ. Сюда относят:

три стандартные отведения;
три усиленные;
шесть отведений от груди.

ЭКГ в 12-ти отведениях имеет диагностическую ценность, используется во время проведения электрокардиографии с целью оценки состояния сердца и выявления его различных заболеваний.

Отведения стандартного типа

Каждая из конкретных точек электрического поля обладает собственным потенциалом. Электрокардиография позволяет зафиксировать разность потенциалов в нескольких измеряемых точках.

Стандартные отведения регистрируются следующим образом:

1 отведение – при этом положительный электрод фиксируют на левой руке, отрицательный на правой руке;
2 отведение – датчик со значением плюс на левой ноге, отрицательный электрод на правой руке;
3 отведение – на левой ноге прикрепляют положительный электрод, на левой руке – отрицательный.

Показатели первого, второго и третьего отведения отвечают за работу того или иного участка сердечной мышцы.

Во время ЭКГ основным типом считаются стандартные отведения

Отведения усиленного характера

Данные фиксируются благодаря получению разницы между электрическим потенциалом одной из конечностей, в область которой прикрепляется положительный электрод, и средними показателями потенциалов других конечностей.

Такие отведений на схеме обозначаются сочетанием букв aVF, aVL и aVR.

Соединение электрического центра сердечной мышцы с областью прикрепления электрода определяет ось усиленных однополюсных отведений. Эта ось делится на две равные части. Одна из них положительная, направлена к активному электроду. Вторая – отрицательная, направлена в сторону электрода Гольдберга с отрицательным зарядом.

Отведения грудного отдела

Отведения электрокардиографии в области грудной клетки обозначаются буквой V, предложены Вильсоном. Во время проведения электрокардиографии применяют 6 грудных отведений. Для этого электрод размещают на той или иной точке грудной клетки. Грудные отведения ЭКГ схематически обозначаются сочетанием латинских букв и цифр.

Область прикрепления электродов:

область четвертого межреберного отдела справа от грудной клетки – V1;
область четвертого межреберного отдела слева от грудной клетки – V2;
область между V2 и V4 – V3;
средняя линия ключицы и пятое межреберное пространство – V4;
передняя подмышечная линия и область пятого межреберья – V5;
средняя часть подмышечной области и пространство шестого межреберья – V6.

Грудные отведения располагаются в области грудины больного

Использование ЭКГ в 12 отведениях наиболее распространенный вариант. Электрокардиографические нарушения в каждом из них определяют общую электродвижущую силу сердца, то есть выступают следствием одновременного влияния на отведение изменяющегося электрического потенциала в стенках сердца, отделах желудочков, верхней части органа и в его основании.

Дополнительные отведения

Для получения более точных сведений о состоянии сердечной мышцы во время электрокардиографии используют дополнительные отведения по Нэбу. Для проведения этого вида диагностики применяют датчики, которые обычно используют для стандартных отведений.

Данные отведений по Нэбу помогают выявить патологические состояния, связанные с нарушениями миокарда заднего отдела органа, передней стенки и верхних отделов сердца.

Важно! Часто дополнительные отведения являются необходимыми для постановки диагноза при том или ином заболевании.

Как работает электрокардиограф

Электрокардиограф – это прибор, предназначенный для выявления различных патологий и заболеваний сердечной мышцы. Основан метод диагностики на получении разницы электрических потенциалов. При нормальной работе сердца эта разница выражена слабо или отсутствует.

Большинство стандартных аппаратов оснащены 12 кабелями отведений и 10 электродами. Во время проведения процедуры 6 электродов крепятся на грудной клетке больного, остальные 4 на нижних и верхних конечностях. Электрические импульсы проходят по электродам в отведения. При этом прибор фиксирует данные, записывая их в виде графика. Полученная кардиограмма используется для постановки диагноза.

Электрокардиограф – прибор, позволяющий зафиксировать электрические импульсы сердца на бумаге в виде графика

Расшифровка данных проводится врачом, с их помощью определяют следующие показатели:

частоту сердечных сокращений;
дефекты сердечной проводимости;
какая стенка сердца поражена;
регулярность сокращений;
обменные нарушения электролитного баланса органа;
нормальное или патологическое состояние миокарда;
физическую оценку состояния сердечной мышцы.

Электрокардиография позволяет выявить как серьезные патологии и пороки сердца, так и незначительные нарушения, не требующие серьезного лечения.

Чаще для диагностики используют стандартную схему проведения, но в медицинской практике могут применяться несколько видов электрокардиографии:

внутрипищеводная – при этом больному вводят активный электрод в пищевод. Данный вид исследования используется для дифференциальной диагностики наджелудочковых нарушений с желудочковыми;
электрокардиография по Холтеру – процедуру повторяют на протяжении длительного времени, фиксируя и сравнивая полученные данные;
велоэргометрия – проведение процедуры во время физической нагрузки на организм (с помощью велотренажера);
электрокардиография с высоким разрешением и другие методы.

Каждый из видов лабораторного исследования назначается врачом в соответствии с особенностями течения заболеваний и показаниями у больного.

Нужна ли подготовка к ЭКГ

Специфической подготовки к проведению ЭКГ не требуется, но для того чтобы получить максимально правильные результаты исследования стоит учитывать несколько аспектов. За день до проведения диагностики специалисты рекомендуют:

хорошо выспаться;
постараться исключить чрезмерные эмоциональные переживания;
внутри-пищевую электрокардиографию проводят исключительно на голодный желудок;
за несколько часов до исследования рекомендуется сократить прием жидкости и пищи;
во время диагностики нужно снять одежду, расслабится, не нервничать.

Накануне перед процедурой следует отказаться от курения, употребления алкоголя.

Во время процедуры ЭКГ больному рекомендуется расслабиться, ровно дышать

Не стоит заниматься спортом и тяжелой физической работой. Если необходим прием тех или иных препаратов, это обязательно оговаривается с лечащим врачом. Кроме этого, не рекомендуется посещать сауну, баню, выполнять другие процедуры, связанные с воздействием тепла на организм.

Важно! Особой подготовки перед проведением электрокардиографии не требуется, но соблюдение вышеперечисленных советов поможет получить наиболее точные данные любого из видов ЭКГ.

Как расшифровывается ЭКГ

Анализ кардиограммы расшифровывается исключительно специалистом. Показатели включают зубцы P, Q, R, S, T и сегменты ST и PQ. В свою очередь, зубцы, направленные вверх, называют положительными, вниз – отрицательными.

Основные показатели ЭКГ:

источник возбуждения при нормальном состоянии сопровождается синусовым ритмом;
частота ритма – промежуток между R зубцами не более 10%;
нормальная частота сокращений сердца – 60-80 ударов/мин;
поворот электрической оси сердечной мышцы – от полугоризонтального до полувертикального;
R зубец сопровождается положительным характером;
T зубец – должен быть положительным;
участок PQ – от 0.02 до 0.09 сек;
участок ST – проходит по изолинии, в норме могут быть отклонения не более чем на 0.5 мм.

Электрокардиография – это часто используемый в медицинской практике метод, позволяющий за короткий отрывок времени получить подробную информацию о состоянии сердца и некоторых других органов. Данные, полученные во время диагностики, применяются для выявления многих заболеваний, помогают своевременно начать лечение, предотвратить серьезные осложнения.

Читайте также:
