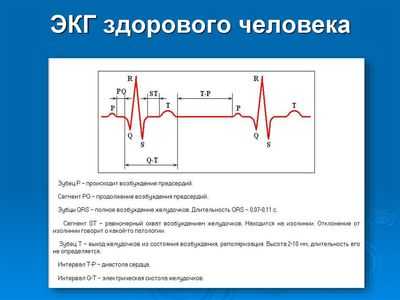

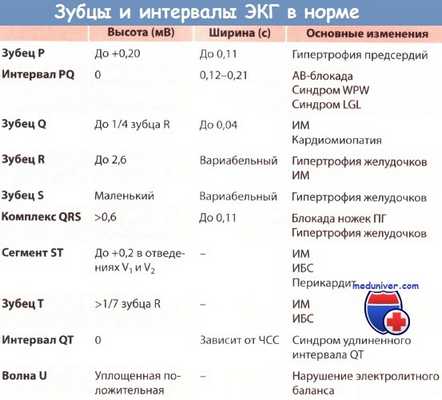

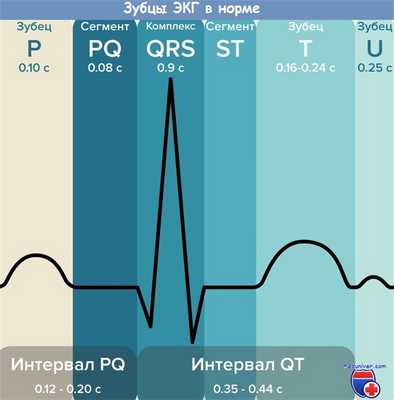

Интервалы и зубцы ЭКГ в норме

• Нормальная ЭКГ состоит в основном из зубцов Р, Q, R, S и T.
• Между отдельными зубцами располагаются сегменты PQ, ST и QT, которые имеют важное клиническое значение.
• Зубец R всегда положительный, а зубцы Q и S всегда отрицательные. Зубцы Р и Т в норме положительные.
• Распространение возбуждения в желудочке на ЭКГ соответствует комплексу QRS.
• Когда говорят о восстановлении возбудимости миокарда, имеют в виду сегмент ST и зубец Т.

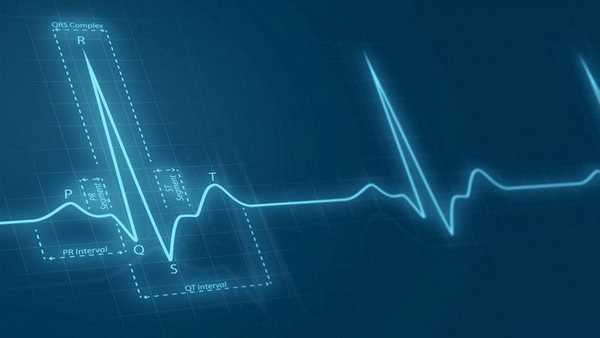

Нормальная ЭКГ обычно состоит из зубцов Р, Q, R, S, Т и иногда U. Эти обозначения ввел Эйнтховен, основатель электрокардиографии. Он выбрал эти буквенные обозначения произвольно из середины алфавита. Зубцы Q, R, S вместе образуют комплекс QRS. Однако в зависимости от отведения, в котором регистрируется ЭКГ, зубцы Q, R или S могут отсутствовать. Различают также интервалы PQ и QT и сегменты PQ и ST, соединяющие отдельные зубцы и имеющие определенное значение.

Одна и та же часть кривой ЭКГ может называться по-разному, например предсердный зубец может называться зубцом или волной Р. Можно Q, R и S называть зубцом Q, зубцом R и зубцом S, а Р, Т и U волной Р, волной Т и волной U. В данной книге для удобства Р, Q, R, S и Т, за исключением U, мы будем называть зубцами.

Положительные зубцы располагаются выше изоэлектрической линии (нулевой линии), а отрицательные - ниже изоэлектрической линии. Положительными являются зубцы Р, Т и волна U. Эти три зубца в норме положительные, но при патологии они могут быть и отрицательными.

Зубцы Q и S всегда отрицательные, а зубец R всегда положительный. Если на ЭКГ регистрируются второй зубец R или S, его обозначают как R' и S'.

Комплекс QRS начинается зубцом Q и длится до окончания зубца S. Этот комплекс обычно бывает расщеплен. В комплексе QRS высокие зубцы обозначают прописной буквой, а низкие - строчной, например qrS или qRs.

Момент окончания комплекса QRS обозначают точкой J.

Для начинающего точное распознавание зубцов и сегментов имеет очень важное значение, поэтому мы подробно останавливаемся на их рассмотрении. Каждый из зубцов и комплексов показан на отдельном рисунке. Для лучшего понимания рядом с рисунками приведены основные особенности этих зубцов и их клиническое значение.

После описания отдельных зубцов и сегментов ЭКГ и соответствующих пояснений ознакомимся с количественной оценкой этих электрокардиографических показателей, в частности высотой, глубиной и шириной зубцов и основными их отклонениями от нормальных значений.

Зубец Р в норме

Зубец Р, представляющий собой волну возбуждения предсердий, в норме имеет ширину до 0,11 с. Высота зубца Р меняется с возрастом, но в норме не должна превышать 0,2 мВ (2 мм). Обычно при отклонении этих параметров зубца Р от нормы речь идет о гипертрофии предсердий.

Интервал PQ в норме

Интервал PQ, характеризующий время проведения возбуждения до желудочков, равен в норме 0,12 мс, но не должен превышать 0,21 с. Этот интервал удлиняется при АВ-блокадах и укорачивается при синдроме WPW.

Зубец Q в норме

Зубец Q во всех отведениях узкий и ширина его не превышает 0,04 с. Абсолютное значение его глубины не нормируется, но максимальное составляет 1/4 соответствующего зубца R. Иногда, например, при ожирении, в III отведении регистрируется относительно глубокий зубец Q.
Глубокий зубец Q вызывает прежде всего подозрение на ИМ.

Зубец R в норме

Зубец R среди всех зубцов ЭКГ имеет наибольшую амплитуду. Высокий зубец R в норме регистрируется в левых грудных отведениях V5 и V6, но его высота в этих отведениях не должна превышать 2,6 мВ. Более высокий зубец R указывает на гипертрофию ЛЖ. В норме высота зубца R должна увеличиваться при переходе от отведения V5 к отведению V6. При резком снижении высоты зубца R следует исключить ИМ.

Иногда зубец R бывает расщеплен. В этих случаях его обозначают прописными или строчными буквами (например, зубец R или r). Добавочный зубец R или r обозначают, как уже говорилось, как R' или r' (например, в отведении V1.

Зубец S в норме

Зубец S по своей глубине отличается значительной вариабельностью в зависимости от отведения, положения тела пациента и его возраста. При гипертрофии желудочков зубец S бывает необычно глубоким, например, при гипертрофии ЛЖ - в отведениях V1 и V2.

Комплекс QRS в норме

Комплекс QRS соответствует распространению возбуждения по желудочкам и в норме не должен превышать 0,07-0,11 с. Патологическим считают расширение комплекса QRS (но не снижение его амплитуды). Оно наблюдается, прежде всего, при блокадах ножек ПГ.

Точка J в норме

Точка J соответствует точке, в которой оканчивается комплекс QRS.

Зубец Р. Особенности: первый невысокий зубец полукруглой формы, который появляется после изоэлектрической линии. Значение: возбуждение предсердий.
Зубец Q. Особенности: первый отрицательный маленький зубец, следующий после зубца Р и окончания сегмента PQ. Значение: начало возбуждения желудочков.
Зубец R. Особенности: Первый положительный зубец после зубца Q или первый положительный зубец после зубца Р если зубец Q отсутствует. Значение: возбуждение желудочков.
Зубец S. Особенности: Первый отрицательный маленький зубец после зубца R. Значение: возбуждение желудочков.
Комплекс QRS. Особенности: Обычно расщепленный комплекс, следующий после зубца Р и интервала PQ. Значение: Распространение возбуждения по желудочкам.
Точка J. Соответствует точке, в которой заканчивается комплекс QRS и начинается сегмент ST. Зубец Т. Особенности: Первый положительный полукруглый зубец, появляющийся после комплекса QRS. Значение: Восстановление возбудимости желудочков.
Волна U. Особенности: Положительный маленький зубец, появляющийся сразу после зубца Т. Значение: Потенциал последействия (после восстановления возбудимости желудочков).
Нулевая (изоэлектрическая) линия. Особенности: расстояние между отдельными зубцами, например между окончанием зубца Т и началом следующего зубца R. Значение: базовая линия, относительно которой измеряют глубину и высоту зубцов ЭКГ.
Интервал PQ. Особенности: время от начала зубца Р до начала зубца Q. Значение: время проведения возбуждения из предсердий в АВ-узел и далее через ПГ и его ножки. Сегмент PQ. Особенности: время от момента окончания зубца Р до начала зубца Q. Значение: клинического значения не имеет Сегмент ST. Особенности: время от момента окончания зубца S до начала зубца Т. Значение: время от момента окончания распространения возбуждения по желудочкам до начала восстановления возбудимости желудочков. Интервал QT. Особенности: время от начала зубца Q до окончания зубца Т. Значение: время от начала распространения возбуждения до окончания восстановления возбудимости миокарда желудочков (электрическая систола желудочков).

Сегмент ST в норме

В норме сегмент ST располагается на изоэлектрической линии, во всяком случае, он от нее существенно не отклоняется. Только в отведениях V1 и V2 он может оказаться выше изоэлектрической линии. При значительном подъеме сегмента ST следует исключить свежий ИМ, в то время как снижение его говорит об ИБС.

Зубец Т в норме

Зубец Т имеет важное клиническое значение. Он соответствует восстановлению возбудимости миокарда и обычно бывает положительным. Его амплитуда не должна быть меньше 1/7 зубца R в соответствующем отведении (например, в отведениях I, V5 и V6). При явно отрицательных зубцах Т, сочетающихся со снижением сегмента ST, следует исключить ИМ и ИБС.

Интервал QT в норме

Ширина интервала QT зависит от ЧСС, постоянных абсолютных значений он не имеет. Удлинение интервала QT наблюдается при гипокальциемии и синдроме удлиненного интервала QT.

Волна U в норме

Волна U также не имеет нормативного значения. При гипокалиемии наблюдается значительное увеличение высоты волны U.

Учебное видео расшифровки ЭКГ в норме

Редактор: Искандер Милевски. Дата обновления публикации: 18.3.2021

Информация на сайте подлежит консультации лечащим врачом и не заменяет очной консультации с ним.
См. подробнее в пользовательском соглашении.

Норма ЭКГ - электрокардиограммы в схемах

• На нормальной ЭКГ комплекс QRS в эйнтховенских отведениях (I, II, III) отличается вариабельностью. Так зубец R в I отведении при правом типе низкий, а при левом - высокий. В III отведении соотношения обратные.

• Для ЭКГ взрослых характерен высокий зубец R в I отведении и глубокий зубец S в III отведении.

• На ЭКГ, регистрируемой в отведениях Гольдбергера (aVR, aVL, aVF), зубец S в отведении aVR всегда глубокий, так как вектор ЭДС направлен от этого отведения.

• В грудных отведениях (V,-V6) независимо от положения тела ЭКГ отличается постоянством.
В отведении V1 всегда регистрируется маленький зубец R и глубокий зубец S. В отведениях V5 и V6 картина обратная; в этих отведениях регистрируется высокий зубец R, что объясняется направленностью основного вектора ЭДС к миокарду ЛЖ.

• Амплитуда зубца R в отведениях от V1 до V6 постепенно увеличивается. Выпадение зубца R в отведениях V2-V4 может указывать на ИМ.

Сокращение сердца вызывается одновременным возбуждением множества (примерно 1 млн) мышечных волокон. Это вызывает возникновение ЭДС, которую можно изобразить в пространстве. Наибольшее значение мгновенной ЭДС обозначают как суммарный вектор, который можно спроецировать на поверхность тела. ЭКГ представляет собой динамическое отображение этого вектора в виде зубцов в соответствующих отведениях.

На нормальной ЭКГ, например во II отведении, сначала регистрируется нулевая, или изоэлектрическая, линия, за которой следует маленький зубец Р и короткий сегмент PQ. Далее появляется зубец Q, который, однако, может отсутствовать. За ним следует высокий зубец R и зубец S, сегмент ST и зубец Т, напоминающий полуокружность, и наконец очень низкий зубец U.

Нормальная ЭКГ в зависимости от отведения отражает разные изменения. При этом для регистрации в отведениях от конечностей положение тела играет важную роль и влияет на форму кривой, в то время как при регистрации в грудных отведениях ЭКГ отличается постоянством и не зависит от положения тела. Это следует знать начинающим специалистам.

Всякое сокращение предсердия или желудочка сопряжено с электрическим процессом. Это можно объяснить следующим образом. Деполяризация желудочка, или начало его возбуждения, соответствует на ЭКГ комплексу QRS. После распространения возбуждения происходит восстановление возбудимости (реполяризация). Это соответствует сегменту ST и зубцу Т.

Во время распространения возбуждения и реполяризации происходит систола желудочков. Она соответствует длительности интервала QT. В анатомическом смысле распространение возбуждения в стенке желудочка происходит в три фазы: сначала возбуждается перегородка сердца слева направо. Во второй фазе возбуждается свободная стенка обоих желудочков. В третьей фазе возбуждаются наиболее отдаленные отделы желудочков, а именно заднебазальный отдел ЛЖ.

За систолой желудочков следует их диастола. В фазе диастолического расслабления возбуждение отсутствует. Диастола соответствует времени от начала зубца Т до следующего за ним комплекса QRS.

Расшифровка кардиограммы сердца

Сердце – это самый важный орган человека. При его дисфункции страдает весь организм. Для выявления различных сердечно-сосудистых патологий используют метод электрокардиографии. Здесь используют прибор, который фиксирует электрические импульсы сердца – электрокардиограф. Расшифровка ЭКГ позволяет увидеть основные отклонения в работе органа на графической кривой, что в большинстве случаев помогает поставить диагноз без дополнительных исследований, назначить необходимое лечение.

Какие понятия используют при расшифровке

Расшифровка ЭКГ – это довольно сложный процесс, требующий от специалиста глубоких знаний. Во время оценки состояния сердца показатели кардиограммы измеряются математическим путем. При этом используются такие понятия, как синусовый ритм, частота сердечных сокращений, электрическая проводимость и электрическая ось, водители ритма и некоторые другие. Путем оценки этих показателей врач может с четкостью определить некоторые параметры функционирования сердца.

Частота сердечных сокращений

ЧСС – это конкретное количество ударов сердца за определенный отрезок времени. Обычно берется интервал 60 секунд. На кардиограмме ЧСС определяется путем измерения расстояния между самыми высокими зубцами (R - R). Скорость записи графической кривой обычно составляет 100 мм/с. Путем умножения длины записи одного мм на продолжительность отрезка R – R исчисляется ЧСС. У здорового человека количество сердечных сокращений должно быть 60 – 80 ударов в минуту.

Синусовый ритм

Еще одно понятие, вошедшее в расшифровку ЭКГ, – это синусовый ритм сердца. При нормальном функционировании сердечной мышцы электрические импульсы возникают в специальном узле, затем распространяются в область желудочка и предсердия. Присутствие синусового ритма говорит о нормальном функционировании сердца.

Кардиограмма здорового человека должна показывать одинаковое расстояние между зубцами R на протяжении всей записи. Допускается отклонение на 10%. Такие показатели свидетельствуют об отсутствии аритмии у человека.

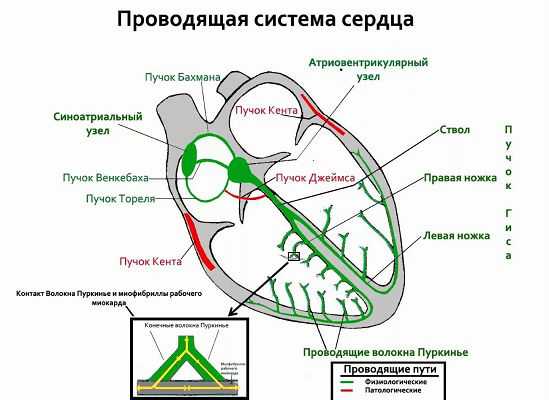

Пути проводимости

Это понятие определяет такой процесс, как распространение электрических импульсов по тканям сердечной мышцы. В норме импульсы передаются в определенной последовательности. Нарушение порядка передачи их от одного водителя ритма к другому свидетельствует о дисфункции органа, развитии различных блокад. К их числу относят синоатриальные, внутрипредсердные, атриовентрикулярные, внутрижелудочковые блокады, а также синдром Вольфа – Паркинсона – Уайта.

На ЭКГ специалист может увидеть нарушение сердечной проводимости

Электрическая ось сердца

При расшифровке кардиограммы сердца учитывается понятие – электрическая ось сердца. Данный термин широко применяется в кардиологической практике. При расшифровке ЭКГ это понятие позволяет специалисту увидеть, что происходит в сердце. Иными словами, электрическая ось – это совокупность всех биологических и электрических изменений внутри органа.

Электрокардиограмма позволяет визуализировать то, что происходит в конкретной области сердечной мышцы с помощью графического изображения, полученного путем передачи импульсов от электродов к специальному прибору.

Положение электрической оси определяется врачом с помощью специальных схем и таблиц или путем сравнения QRS комплексов, которые отвечают за процесс возбуждения и сокращения сердечных желудочков.

Если показатели ЭКГ свидетельствуют о том, что в III отведении зубец R имеет меньшую амплитуду, чем в I отведении, речь идет об отклонении сердечной оси влево. В том случае, если в III отведении зубец R имеет большую амплитуду, чем в I отведении, принято говорить об отклонении оси вправо. Нормальные показатели в таблице кардиограммы – зубец R самый высокий в отведении II.

Зубцы и интервалы

На самой кардиограмме, полученной во время исследования, зубцы и интервалы не обозначаются. Они нужны только для специалиста, делающего расшифровку.

Р – определяет начало сокращения области предсердия;
Q, R, S – относятся к одному виду, совпадают с сокращением желудочков;
Т – время бездействия желудочков сердца, то есть их расслабление;
U – редко отмечается на кардиограмме, единого мнения по поводу его происхождения нет.

Для удобства расшифровки кардиограмма делится на интервалы. На ленте можно увидеть прямые линии, которые проходит четко посредине зубца. Их называют изолиниями или сегментами. При постановке диагноза обычно учитываются показатели сегментов P – Q и S – T.

В свою очередь, один интервал состоит из сегментов и зубцов. Длина интервала также помогает оценить общую картину функционирования сердца. Диагностическую значимость имеют интервалы – P - Q и Q - T.

Важно! Самостоятельно прочитать кардиограмму нельзя без определенных знаний. Расшифровка кардиограммы проводится исключительно специалистом.

Чтение кардиограммы

Как расшифровать кардиограмму сердца? Этим вопросом задаются многие пациенты, которым пришлось столкнуться с процедурой электрокардиографии. Самому сделать это очень сложно, ведь расшифровка данных имеет массу нюансов. И если в своей кардиограмме вы прочли определенные нарушения деятельности сердца, это вовсе не означает наличие того или иного заболевания.

Чтением кардиограммы занимается кардиолог

Зубцы

Кроме учета интервалов и сегментов, важно следить за высотой и продолжительностью всех зубцов. Если их колебание не отклоняется от нормы, это свидетельствует о здоровом функционировании сердца. Если же амплитуда отклонена – речь идет о патологических состояниях.

Норма зубцов на ЭКГ:

Р – должен иметь продолжительность не более 0.11 с., высоту в пределах 2 мм. При нарушении этих показателей врач может сделать заключение об отклонении от нормы;
Q – не должен быть выше четверти зубца R, шире 0.04 с. На этот зубец следует уделять особое внимание, его углубление часто свидетельствует о развитии у человека инфаркта миокарда. В некоторых случаях искажение зубца возникает у людей с выраженным ожирением;
R – при расшифровке прослеживается в отведениях V5 и V6, его высота не должна превышать 2.6 мВ;
S – это особый зубец, для которого нет четких требований. Его глубина зависит от многих факторов, например, веса, пола, возраста, положения тела больного, но когда зубец имеет слишком большую глубину, речь может идти о желудочковой гипертрофии;
Т – должен составлять не менее седьмой части от зубца R.

У некоторых пациентов после Т зубца на кардиограмме возникает U волна. Этот показатель редко учитывается при постановке диагноза, не имеет каких-то четких норм.

Сегменты и интервалы

Интервалы и сегменты также имеют свои нормальные показатели. При нарушении этих значений специалист обычно дает направление человеку для проведения дальнейшего исследования.

сегмент ST в норме должен быть расположен непосредственно на изолинии;
комплекс QRS не должен иметь продолжительность более 0.07 – 0.11 с. При нарушении этих показатели обычно диагностируются различные патологии со стороны сердца;
интервал PQ должен длится от 0.12 миллисекунд до 0.21 секунд;
интервал QT высчитывается с учетом частоты ударов сердца у конкретного пациента.

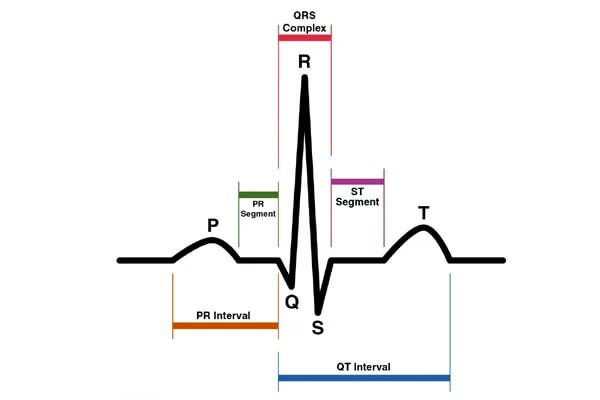

Сегменты и интервалы

Важно! Сегмент ST в отведениях V1 и V2 иногда проходит несколько выше изолинии. Специалист обязательно учитывает эту особенность при расшифровке ЭКГ.

Особенности расшифровки

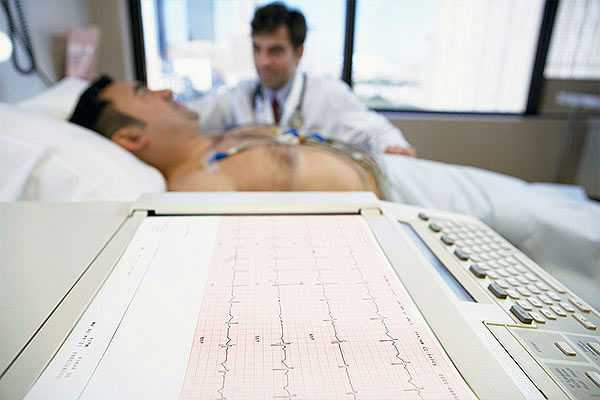

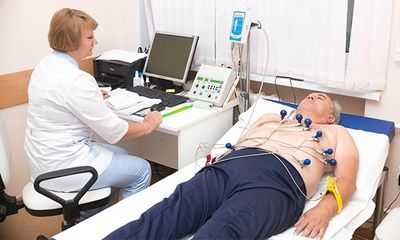

Для записи кардиограммы человеку крепят к телу специальные датчики, которые передают электрические импульсы к электрокардиографу. В медицинской практике эти импульсы и пути их прохождения называют отведениями. В основном во время исследования используют 6 основных отведений. Обозначают их буквами V от 1 до 6.

Можно выделить такие правила расшифровки кардиограммы:

В отведении I, II или III нужно определить место самой высокой области зубца R, после чего измерить промежуток между следующими двумя зубцами. Это число следует разделить на два. Это поможет определить регулярность частоты сердечных сокращений. Если между зубцами R промежуток одинаковый, это свидетельствует о нормальном сокращении сердца.
После этого нужно сделать измерение каждого зубца и интервала. Их нормы описаны в статье выше.

Большинство современных приборов автоматически измеряют частоту сердечных сокращений. При использовании старых моделей это приходится делать вручную. Важно учитывать, что скорость записи кардиограммы обычно составляет 25 – 50 мм/с.

Подсчет ЧСС проводится с помощью специальной формулы. При скорости записи кардиограммы 25 мм в секунду необходимо расстояние интервала R - R умножить на 0.04. При этом интервал указывается в миллиметрах.

При скорости 50 мм в секунду интервал R - R нужно умножить на 0.02.

Для анализа ЭКГ обычно используют 6 из 12 отведений, так как последующие 6 дублируют предыдущие.

Нормальные показатели у детей и взрослых

В медицинской практике существует понятие нормы электрокардиограммы, которая свойственна каждой возрастной группе. В связи с анатомическими особенностями организма у новорожденных, детей и взрослых показатели исследования несколько отличаются. Рассмотрим их подробнее.

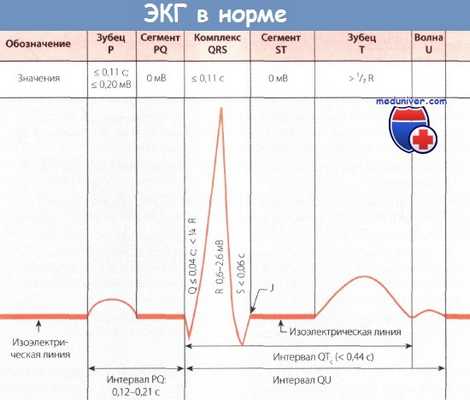

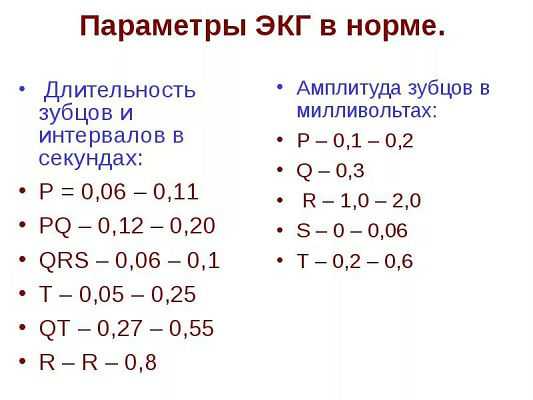

Нормы ЭКГ у взрослых можно увидеть на рисунке.

Норма ЭКГ у взрослых пациентов

Детский организм отличается от взрослого. В связи с тем, что органы и системы новорожденного сформированы не полностью, данные электрокардиографии могут отличаться.

У детей масса правого желудочка сердца преобладает над левым желудочком. У новорожденных часто отмечается высокий R зубец в отведении III и глубокий S в отведении I.

Соотношение зубца P к зубцу R у взрослых в норме составляет 1:8, у детей зубец Р высокий, часто более заостренный, по отношению к R составляет 1:3.

В связи с тем, что высота зубца R напрямую связана с объемом желудочков сердца, его высота ниже, чем у взрослых.

У новорожденных детей зубец Т иногда отрицательный, может быть более низким.

PQ интервал выглядит укороченным, так как у детей скорость проведения импульсов по проводящей системе сердца выше. Этим же объясняется более короткий комплекс QRS.

В дошкольном возрасте показатели электрокардиограммы меняются. В этот период все еще наблюдается отклонение электрической оси сердца влево. Масса желудочков увеличивается, соответственно, уменьшается соотношение зубца Р к зубцу R. Усиливается сила сокращения желудочков, зубец R становится выше, скорость передачи импульсов по проводящей системе снижается, что влечет за собой увеличение QRS комплекса и PQ интервала.

У детей в норме должны наблюдаться такие показатели:

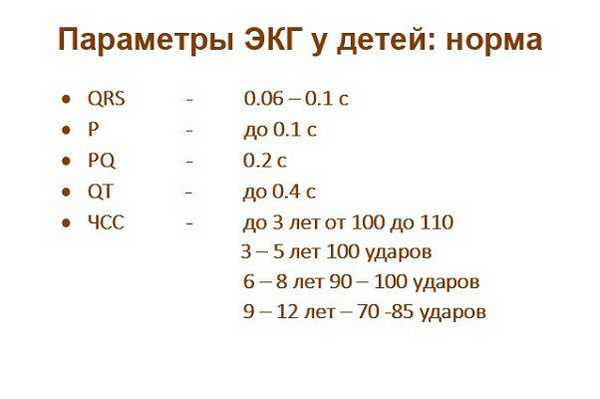

Норма ЭКГ у детей

Важно! Только после 6 – 7 лет комплексы, зубцы и интервалы приобретают величину, которая присуща взрослому человеку.

Что влияет на точность показателей

Иногда результаты кардиограммы могут быть ошибочными, отличаться от предыдущих исследований. Погрешности в результатах часто связаны со многими факторами. К ним относят:

неправильно прикрепленные электроды. Если датчики плохо прикреплены или сдвинулись во время проведения ЭКГ, это может серьезно повлиять на показатели исследования. Именно поэтому больному рекомендуется лежать неподвижно на продолжении всего периода снятия электрокардиограммы;
посторонний фон. На точность результатов часто влияют посторонние приборы в помещении, особенно когда ЭКГ проводят в домашних условиях с помощью мобильного оборудования;
курение, прием алкоголя. Эти факторы влияют на кровообращение, тем самым изменяя показатели кардиограммы;
прием пищи. Еще одна причина, влияющая на кровообращение, соответственно, на правильность показателей;
эмоциональные переживания. Если во время исследования больной волнуется, это может повлиять на частоту сокращений сердца и другие показатели;
время суток. При проведении исследования в разное время суток, показатели также могут отличаться.

Специалист должен обязательно учесть вышеописанные нюансы при расшифровке ЭКГ, по возможности их следует исключить.

Опасные диагнозы

Диагностика с помощью электрической кардиографии помогает выявить у больного многие сердечные патологии. Среди них – аритмия, брадикардия, тахикардия и прочие.

Нарушение сердечной проводимости

В норме электрический импульс сердца проходит через синусовый узел, но иногда у человека отмечаются и другие водители ритма. При этом симптомы могут полностью отсутствовать. Иногда нарушение проводимости сопровождается быстрой утомляемостью, головокружением, слабостью, скачками артериального давления и другими признаками.

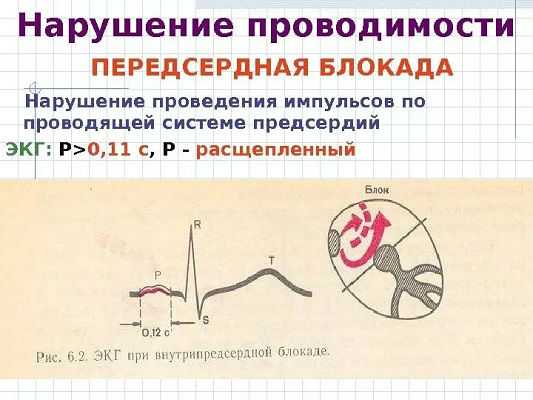

Нарушение проводимости сердца на ЭКГ

При бессимптомном течении специальной терапии чаще не требуется, но больной должен регулярно проходить обследования. Многие факторы способны негативно повлиять на работу сердца, что влечет за собой нарушение процессов деполяризации, снижение питания миокарда, развитие опухолей и прочие осложнения.

Брадикардия

Распространенный вид аритмии – брадикардия. Состояние сопровождается снижением частоты ударов сердца ниже нормы (менее 60 ударов в минуту). Иногда такой ритм считается нормой, что зависит от индивидуальных особенностей организма, но чаще брадикардия свидетельствует о развитии той или иной патологии сердца.

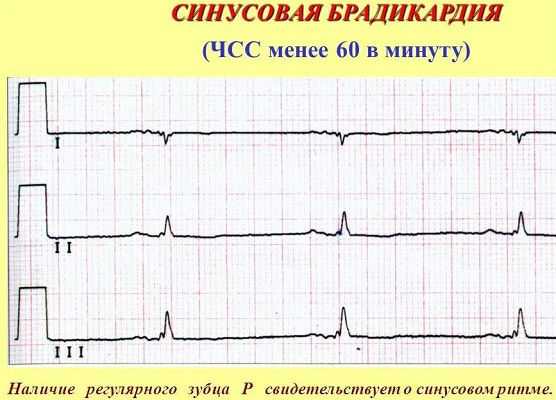

Особенности ЭКГ у пациента с брадикардией можно увидеть на рисунке.

Брадикардия на кардиограмме

Различают несколько видов заболевания. При скрытом течении брадикардии без явных клинических признаков терапия обычно не требуется. У больных с ярко выраженными симптомами проводится лечение основной патологии, вызывающей нарушение сердечного ритма.

Экстрасистолия

Экстрасистолия — состояние, сопровождающееся несвоевременным сокращением сердечных отделов. У больного экстрасистолия вызывает ощущение сильного сердечного толчка, ощущением остановки сердца. При этом больной испытывает страх, тревогу, панику. Длительное течение такого состояния часто ведет к нарушению кровотока, влечет за собой стенокардию, обмороки, парезы и прочие опасные симптомы.

Считается, что при экстрасистолии не чаще 5 раз в час опасности для здоровья нет, но если приступы случаются чаще, следует проводить соответствующее лечение.

Синусовая аритмия

Особенность этого нарушения заключается в том, что при изменении частоты сердечных сокращений работа органа остается скоординированной, последовательность сокращения отделов сердца пребывает в норме. Иногда у здорового человека на ЭКГ синусовая аритмия может наблюдаться под воздействием таких факторов, как прием пищи, волнение, физические нагрузки. При этом у больного не возникает никаких симптомов. Аритмия считается физиологической.

В других ситуациях данное нарушение может свидетельствовать о таких патологиях, как ишемическая болезнь сердца, инфаркт миокарда, миокардиты, кардиомиопатия, сердечная недостаточность.

Пациенты могут отмечать у себя симптомы в виде головных болей, головокружений, тошноты, сбоев сердечного ритма, отдышки, хронической усталости. Лечение синусовой аритмии подразумевает избавление от основной патологии.

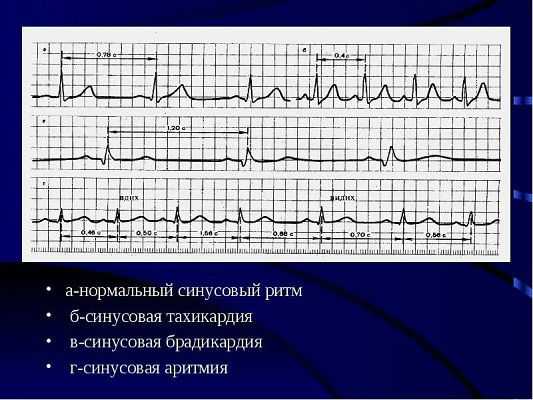

Норма и признаки аритмии на кардиограмме

Важно! У детей синусовая аритмия часто встречается в подростковом возрасте, может быть связана с гормональными нарушениями.

Тахикардия

При тахикардии у больного отмечается увеличение частоты сердечных сокращений, то есть более 90 ударов в минуту. В норме тахикардия развивается у людей после сильных физических нагрузок, иногда причиной сердцебиения могут стать стрессы. В нормальном состоянии ритм нормализуется без последствий для здоровья.

Важно отметить, что тахикардия не является самостоятельным заболеванием и не возникает сама по себе. Данное нарушение всегда выступает в роли вторичного симптома кокой-либо патологии. Это означает, что лечение должно быть направлено на болезнь, вызвавшую повышение частоты сердечных сокращений.

Инфаркт миокарда

Одна из форм ишемической болезни, протекающая в острой стадии – инфаркт миокарда. Состояние сопровождается гибелью тканей миокарда, часто ведет к необратимым последствиям.

Течение инфаркта обычно проходит в несколько стадий, каждая из которых характеризуется изменением показателей ЭКГ:

ранний этап длится 6 – 7 суток. В первые несколько часов кардиограмма показывает высокий Т зубец. В течение последующих трех суток интервал ST увеличивается, зубец Т спускается вниз. При своевременном лечении на этом этапе удается полностью восстановить функцию миокарда;
появление отмерших участков. Кардиограмма показывает увеличение и расширение Q зубца. Медицинская терапия здесь подразумевает восстановление участков с некрозом тканей;
подострый период. Этот этап длится от 10 до 30 суток. Здесь кардиограмма начинает приходить в норму. На месте пораженных участков миокарда появляются рубцы;
этап рубцевания. Продолжительность его занимает от 30 дней и больше, сопровождается полным рубцеванием тканей. Иногда у пациентов отмечается кардиосклероз и другие изменения.

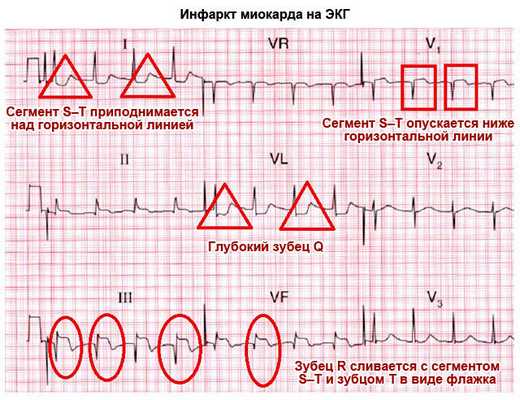

На картинке можно увидеть изменение показателей ЭКГ при заболевании.

Показатели кардиограммы при инфаркте миокарда на разных этапах

Электрокардиография – это сложный, но в то же время очень информативный метод диагностики, применяемый в медицинской практике не одно десятилетие. Самостоятельно расшифровать графическое изображение, полученное во время исследования, довольно тяжело. Интерпретацией данных должен заниматься квалифицированный врач. Это поможет с точностью поставить диагноз, назначить соответствующее лечение.

ЭКГ (электрокардиография): что это такое, ЭКГ в норме, расшифровка обследования

Из статьи вы узнаете особенности электрокардиограмма сердца, что показывает процедура ЭКГ, как подготовиться к обследованию, расшифровка данных, ЭКГ в норме и при патологиях.

ЭКГ: принцип метода

Электрокардиограмма (ЭКГ) – современный метод исследования биопотенциалов сердца, его электрической активности в данный период времени с графической регистрацией данных о разности потенциалов на специальной термочувствительной бумажной ленте. Регистрирует данные – прибор электрокардиограф. Интерпретация результатов дает возможность оценить сохранность структуры миокарда, то есть диагностировать множество самых разных патологий.

Принцип метода ЭКГ основан на том, что в сердце регулярно генерируются электроимпульсы, которые стимулируют сокращения миокарда. Такие электроразряды возникают спонтанно в синусовом узле около правого предсердия и проходят через весь миокард, потенцируя последовательно систолу и диастолу.

Электроимпульсы проходят через все ткани организма, но лучше всего улавливаются на области грудной клетки, верхних и нижних конечностях. Это и лежит в основе отведений ЭКГ: по электроду фиксируют на руках и ногах, по передней поверхности грудной клетки и ее левой половине. Таким образом улавливаются все направления распространения электроразрядов сердечной мышцы.

Стандартные сердечные отведения получили название первого (I), второго (II), третьего (III). Аналогом первого является AVL, третьего – AVF, зеркальное отображение всех отведений – AVR. Грудные отведения: V1 – V6. Каждое отведение регистрирует импульс, когда он проходит через определенный участок сердечной мышцы, поэтому в итоге можно собрать информацию о расположении сердца в грудной клетке (электрическая ось), структуре и кровотоке миокарда (толщина), регулярности генерации импульсов и отсутствии или наличии препятствий на их пути.

Из чего состоит ЭКГ?

Если бы сердце во всех отделах имело одинаковую структуру, то скорость нервных импульсов была бы одинаковой, а графически это соответствовало бы всего одному зубцу при сокращении миокарда. Между сокращениями ЭКГ – это в любом случае ровная линия (изолиния). Но все отделы сердца человека имеют разную структуру: размеры, толщину, перегородки, поэтому импульс проходит по ним с разной скоростью, а на ЭКГ фиксируются зубцы, которые соответствуют определенному отделу сердца. Из этих зубцов и состоит электрокардиограмма.

Распространяется импульс по миокарду последовательно: из синусового узла – в близлежащее правое предсердие, почти одновременно – в левое. Это зубец Р, смотрящий вверх. Затем – через атриовентрикулярный узел в желудочки, что фиксируется интервалом Р – Q или горизонтальной линией между одноименными зубцами, а само возбуждение желудочков на ЭКГ видно в виде самого высокого зубца R (из-за толщины миокарда здесь), обращенного вверх. Перед ним может быть маленький зубец Q, смотрящий вниз. Это весь цикл сокращения. Систола для восстановления потенциала сердца – это зубец S, который смотрит вниз, что означает полное отсутствие возбудимости. После него идет маленький зубец Т, обращенный вверх, которому предшествует горизонтальный сегмент S–T. Они говорят о полном восстановлении миокарда.

Чтение ЭКГ позволяет: оценить сохранность электрических свойств миокарда, выявить аритмии, блокады, инфаркт, гипертрофию камер сердца, нарушения электролитного баланса.

Показания к проведению

На практике ЭКГ – самое распространенное и обязательное (входит в клинический минимум обследования каждого человека, который обращается за медицинской помощью) инструментальное исследование, которое назначают при:

гипертонии;
одышке любого генеза;
загрудинном дискомфорте;
предобмороках и обмороках;
аритмиях, особенно – без видимых причин;
ревматоидных и ревматических заболеваниях;
анемиях;
постинсультном и постинфарктном наблюдении;
в любых экстренных случаях (острые состояния);
реабилитации послеоперационных пациентов;
подготовке к операции, родам, сложным медицинским манипуляциям.

Противопоказания

ЭКГ абсолютно безопасна и не имеет противопоказаний – электрокардиограф улавливает только сердечные импульсы, инертен к другим органам и тканям, поэтому электрокардиограмму можно снимать даже беременным женщинам и новорожденным. Но есть и ограничения к использованию электрокардиографа, это так называемая стресс-ЭКГ или электрокардиография с физической нагрузкой, которую не рекомендуется назначать при:

тяжелой гипертонии 3 степени;
нарушениях коронарного кровотока;
остром тромбофлебите;
ОИМ;
гипертрофии сердца;
сахарном диабете;
любых инфекциях.

Подготовка и ход процедуры

Никакой специальной предподготовки для проведения ЭКГ не нужно. Если исследование плановое, а пациент имеет густой волосяной покров на груди, его нужно сбрить, поскольку необходимо плотное прилегание электрода к поверхности кожи.

Снимает ЭКГ медсестра. Процедура поэтапная: пациент оголяет торс до пояса, ложится на кушетку с прямыми ногами и руками, кожа груди и конечностей смазывается гелем-проводником, в нужных точках закрепляются присоски- электроды (красный – правая рука, желтый – левая, зеленый – левая нога, черный – правая, и 6 электродов на грудной клетке), включается электрокардиограф, на выходе – графическое изображение работы сердца. Иногда пациента просят задержать дыхание.

Расшифровка

Чтение ЭКГ состоит в измерении размеров зубцов и линий с оценкой их формы, направленности. На диагностической ленте отдельно фиксируется каждое отведение.

Сначала измеряют зубец R в том отведении, где он максимальный по высоте (как правило – это второе стандартное отведение). При этом замеры делают между тремя зубцами, идущими друг за другом: интервал R–R–R. Затем определяют средний показатель: делят количество миллиметров на 2. Так подсчитывают число сокращений миокарда за минуту.

Каждая большая клеточка на бумаге – 5 мм (одна секунда), маленькая внутри нее – 1мм (0,02 секунды). Регулярность ЧСС оценивают по тому, одинаковые или разные зубцы R. Так последовательно поступают с каждым зубцом и интервалом. Имеет значение размер самой фотобумаги: 50 мм/сек или 25 мм/сек. На это нужно обращать внимание при подсчетах.

ЭКГ в норме и при патологии

Расшифровка ЭКГ всегда коррелируется нормой. Отведение AVR для оценки результатов не используется. В норме – это зеркальное отражение стандарта. Первое отведение (I) аналог AVL, третье (III) – AVF, поэтому на ЭКГ они почти идентичны.

Предсердный зубец (Р)

Смотрит вверх в форме дуги около 2 мм, 0,07 – 0,12 секунд, предшествует зубцу R (может не определяться в III, V1 и AVL- отведениях), демонстрирует возбуждение миокарда предсердий

Длительность 0,06 – 0,1 секунд, направлены зубцы вверх, после каждого зубца S идет зубец Т, есть промежуток горизонтальной линии, визуализирует деполяризацию желудочков

Стоимость

Во всех государственных медицинских организациях ЭКГ делают бесплатно по полису ОМС во всех модификациях, с нагрузкой и без. Частные клиники Москвы выполняют процедуру в среднем за 900 рублей, в Петербурге – за 700, в Казани – за 300 рублей.

ЭКГ: описание, норма и признаки патологий

Электрокардиография - это метод фиксации и изучения электрических полей, появляющихся в процессе работы сердца. Эти электрические поля дают точное представление о том как функционирует сердечно-сосудистая система. ЭКГ - это недорогой и эффективный метод диагностики в кардиологии.

Принцип ЭКГ

Работа аппарата ЭКГ заключается в том, что датчики, размещенные на теле пациента фиксируют вектор и силу электрического заряда, который создает сердце в процессе работы. Изменения вектора электрического заряда записывается на бумажной ленте в виде графика. Анализ этого графика позволяют сделать вывод о правильности работы сердца и возможных заболеваниях.

трех стандартных отведениях;
в 12 отведениях.

Определяется разность потенциалов между:

левой рукой и правой рукой - это показатель работы передней стенки сердца;
между левой ногой и правой рукой - это суммарное отражение 1 и 3 отведений;
между левой ногой и левой рукой - это показатель работы задней стенки сердца.

Эти отведения образуют равносторонний треугольник Эйнтховена, вершины которого расположены на электродах, размещенных на конечностях. В середине треугольника находится электрический центр сердца. Электрод на правой не используется для отведений, а предназначен для заземления.

Линия, соединяющая два электрода одного отведения, называется осью отведения. Когда вектор электрического заряда сердца находится в отрицательной части оси отведения, то записывается отрицательное отклонение - зубцы Q, S, если вектор находится в положительной части оси отведения, то записывается положительное отклонение - зубцы P, R, T.

Помимо 3 стандартных отведений определяется разность потенциалов между:

между левой ногой и объединенными руками (aVF) - это показатель работы задне-нижней сердечной стенки;
между левой рукой и объединенными левой ногой и правой рукой (aVL) - это показатель работы левой передне-боковой стенки;
между правой рукой и объединенными левой ногой и левой рукой (aVR) - это показатель работы правой боковой стенки.

Кроме этого используются шесть однополюсных грудных отведений, когда 6 электродов устанавливаются непосредственно на грудную клетку:

V1 и V2 - это показатель работы правого желудочка;
VЗ - это показатель работы межжелудочковой перегородки;
V4 - это показатель работы верхушки;
V5 - это показатель работы левого желудочка и передне-боковой стенки;
V6 - это показатель работы боковой стенки левого желудочка.

Что показывает ЭКГ

частоту сердечных сокращений;
ритм сердечных сокращений;
положение электрической оси сердца;
размеры и расположение сердца;
состояние сердца.

При наличии патологий электрокардиография может выявить:

аритмию;
блокаду;
инфаркт миокарда;
ишемические изменения;
дистрофические процессы;
электролитные нарушения;
синдром Вольфа–Паркинсона–Уайта;
гипертрофию желудочков;
другие патологические процессы в сердце.

Нормальная ЭКГ

На нормальной электрокардиограмме последовательно отображаются:

нулевая линия;
маленький зубец Р - в норме продолжительностью 0,7 - 0,12 секунд и амплитудой 0,5 - 2,5 мм;
небольшой ровный сегмент PQ;
отрицательный зубец Q (может отсутствовать) - в норме продолжительностью 0,03 секунд и амплитудой 0,3 - 0,5 мм;
высокий положительный зубец R, в норме амплитудой 10-19 мм, и отрицательный зубец S, в норме амплитудой 0,2-0,5 мм;
ровный сегмент ST;
округлый положительный зубец Т - в норме продолжительностью 0,12-0,28 секунд и амплитудой не более четверти зубца R;
очень низкий округлый положительный зубец U.

Норма интервалов составляет:

P-Q - продолжительность 0,2 - 0,8 секунд;
P-R - продолжительность 0,18 - 0,2 секунд;
QRST - продолжительность 0,38 - 0,55 секунд;
QRS - продолжительность 0,06 - 0,1 секунд;
S-T - продолжительность 0,35 - 0,44 секунд.

Частота сердечных сокращений рассчитывается как:

ЧСС = 60/(расстояние между зубцами R * K).
K - коэффициент, зависящий от того с какой скоростью снята электрокардиограмма: при скорости 25 мм/c коэффициент - 0,04, а при 50 мм/c коэффициент равен 0,08.

Нормой считается 50-90 ударов в минуту.

Например, если расстояние R составило 20 мм, а кардиограмма снята при скорости 25 мм/c:

ЧСС = 60/(20*0,04) = 75 ударов в минуту (в норме).

Сердечный ритм оценивается по степени ритмичности кардиограммы. В норме она должны быть повторяющейся с возможными отклонениями до 10%. Для оценки отклонений сравниваются расстояние между зубцами R-R.

При этом сердечный ритм в норме имеет синусовую природу, на что указывает зубец P, который положителен в 1 и 2 отведении и отрицателен в отведении aVR.

В основном такие показатель говорят о том, что сердце здорово. Но стоит помнить, что расшифровку ЭКГ должен делать врач, только он может поставить правильный диагноз, поэтому не стоит расшифровывать электрокардиограмму самостоятельно.

Патологии в ЭКГ

Электрокардиограмма отличная от нормальной может указывать на различные заболевания и нарушения в работе сердца.

Среди заболеваний могут быть:

аритмия;
гипертрофия предсердий;
блокада;
ишемическая болезнь;
перикардит;
миокардит;
тромбоэмболия;
гипокалиемия;
тахикардия;
нарушения ритма сердца;
инфаркт миокарда.

Аритмия

Аритмия характеризуется тем, что среди нормальных сокращений сердца есть и сокращения с отклонениями от нормы, сердце бьется реже или чаще, чем нужно, размер зубцов кардиограммы не одинаковый в каждом сердцебиении.

Такие особенности ЭКГ могут говорить об аритмии.

Аритмия может быть опасна и приводить к тромбоэмболии, сердечной недостаточности и даже остановке сердца при отсутствии своевременного лечения и помощи.

Гипертрофия предсердий

При гипертрофии левого предсердия на ЭКГ зубец P в 1 и 2 отведении является двугорбым, а в V1 отрицательным и продолжительными.

Гипертрофия миокарда предсердий — это увеличение толщины миокардиальной стенки сердца, в условиях хронической перегрузки работы сердца объемом и давлением. Гипертрофия может привести к аритмии сердца.

Блокада

При блокаде ножек пучка Гиса на ЭКГ наблюдается уширением интервала QRS, а при полной блокаде сегмент ST и зубец Т становятся отрицательными.

Блокада - это замедление проведения электрического сигнала по проводящей системе сердца. Приводит к замедление частоты сердечных сокращений до менее 50 ударов в минуту.

Ишемическая болезнь

При ишемической болезни сердца на ЭКГ сегмент ST слегка опущен, а зубец T имеет неглубокое отрицательное значение.

Ишемическая болезнь представляет собой стеноз коронарных артерий в результате атеросклероза. В результате закупорки артерии может развиться инфаркт миокарда.

Перикардит

При перикардите на ЭКГ наблюдается незначительный подъем сегмента ST от восходящего колена зубца S, обращенный вогнутостью вниз, а зубец Т - положительный. При хроническом перикардите сегмент ST не приподнятый, а зубец Т - отрицательный и острый.

Перикардит - это воспалительное поражение серозной оболочки сердца, проявляющееся в появлении жидкости в области перекарда и фиброзам, что приводит к затруднению работы сердца.

При своевременной диагностике и лечении пациент полностью выздоравливает.

Миокардит

При миокардите на ЭКГ чаще наблюдается депрессия сегмента ST и отрицательный зубец Т. Но не всегда, бывают и другие особенности ЭКГ, которые указывают на миокардит, такие как изменение продолжительности интервала PQ, признаки, указывающие на блокады левой или правой ножки ПГ и нарушение ритма сердца.

Миокардит - это поражение мышечной оболочки сердца в результате воспалительных процессов. Приводит к сердечной недостаточности, одышке, нарушению ритма сердца, дискомфорт, боли в области сердца и другие симптомы.

При обнаружении миокардита положена госпитализация и лечение.

Тромбоэмболия

При тромбоэмболии легочных артерий на ЭКГ сегмент RS - Т смещен вверх и наблюдается отрицательный зубец T в отведениях V1-V4.

Тромбоэмболия представляет собой закупорку сосуда тромбом и нарушение кровотока.

При обнаружении тромбоэмболии необходима срочная госпитализация и лечение.

Гипокалиемия

При гипокалиемии на ЭКГ при начальной форме заболевания наблюдается большая волна U, а при тяжелой форме - депрессия сегмента ST и глубокий отрицательный зубец Т.

Гипокалиемия - сниженная концентрация ионов калия в крови. Может вызывать утомляемость, слабость, нарушение дыхания, кишечную непроходимость и другие нарушения.

Лечение направлено на восполнения уровня калия в организме.

Тахикардия характеризуется увеличением частоты сердечных сокращений выше 90 ударов в минуту в покое. При тахикардии на ЭКГ может наблюдаться увеличенный сегмент QRS.

Тахикардия это симптом, который указывает на наличие ряда заболеваний чаще эндокринной и нервной систем.

При выявлении тахикардии требуется дальнейшая диагностика для выявления причины и ее устранения.

При инфаркте миокарда на ЭКГ в одном случае может наблюдаться как отсутствие подъема сегмента ST и зубца Q, так и подъем и деформация сегмента ST, большой зубец Q и остроконечный отрицательный зубец T.

Инфаркт миокарда - острое, угрожающее жизни заболевания при котором нужна быстрая госпитализация и оперативное лечение.

Инфаркт миокарда возникает из-за тромбоза коронарной артерии, в результате чего возникает закупорка артерии, частичное или полное прекращение кровоснабжения и начало процесса отмирания тканей.

Как проходит диагностика ЭКГ

Процедура электрокардиографии происходит безболезненно и быстро:

Пациент заходит в диагностический кабинет ЭКГ.
Снимает одежду по пояс и закатывает штаны, оголяя голени ног.
Врач смазывает датчики гелем и прикрепляет к телу пациента, фиксируя их.
Доктор просит пациента принять нужное положение тела на кушетке, стоя или на велоэргометре.
Диагност включает аппарат ЭКГ и начинает записывать диаграмму.
Врач снимает датчики с тела пациента, просит протереть тело салфетками от геля и одется.
Доктор анализирует электрокардиограмму, ставит диагноз, дает рекомендации и дальнейшие указания.

При суточном холтеровском мониторировании врач размещает датчики на теле пациента, которые подключены к небольшому портативному устройству, собирающими данные электрокардиографии непрерывно в течение суток. Датчики и устройство ЭКГ прячутся под одежду и пациент носит их 24 часа. Затем возвращается к врачу, снимает устройство и датчики. Доктор анализирует ЭКГ, делает выводы и ставит диагноз пациенту.

Методы ЭКГ

Расшифровка ЭКГ

Расшифровкой электрокардиограммы занимается врач, только он может выявить заболевания, поставить правильный диагноз и дать дальнейшие направления. Человеку без медицинского образования заниматься расшифровкой ЭКГ не следует.

При расшифровке электрокардиограммы диагност обращает внимание на продолжительность, амплитуду, форму, частоту, повторяемость и прочие параметры следующих элементов кардиограммы:

зубец Р;
сегмент PQ;
зубец Q;
зубец R;
зубец S;
сегмент ST;
зубец Т.

Когда нужно делать ЭКГ

Электрокардиографию следует делать в следующих случаях:

Направления терапевта или другого врача;
В профилактических целях 1 раз в год после 40 лет;
Боли в грудной клетке или под лопаткой;
Затрудненное дыхание;
Отек конечностей и лица;
Отдышка в состояния покоя;
Повышенное артериальное давление;
Хронические заболевания опорно-двигательного аппарата.

Стоимость ЭКГ в нашей клинике

Мы оказываем следующие услуги в области кардиологии и ЭКГ диагностики:

Прием кардиолога первичный - 1500 рублей;
Прием кардиолога повторный - 1400 рублей;
ЭКГ с расшифровкой - 500 рублей;
ЭКГ без расшифровки - 250 рублей;
Расшифровка ЭКГ, сделанной в другой клинике - 300 рублей;
Суточное мониторирование ЭКГ по Холтеру - 2200 рублей;
Комплексное суточное мониторирование АД + ЭКГ по Холтеру - 3500 рублей;
Велоэргометрия (нагрузочные пробы) - 1800 рублей;
Программа "здоровое сердце" - 6500 рублей;
Суточное мониторирование АД - 1700 рублей;
Тропаниновый тест - 400 рублей.

Читайте также:
