Электрокардиографическое исследование – это довольно простой и эффективный метод диагностики, использующийся кардиологами всего мира для изучения деятельности сердечной мышцы. Результаты процедуры в виде графиков и цифирных обозначений, как правило, передаются специалистам для дальнейшего анализа данных. Однако в случае, например, отсутствия нужного врача, у пациента возникает желание самостоятельно расшифровать показатели своего сердца.Предварительная расшифровка ЭКГ требует знания особых базовых данных, которые, в силу своей специфичности, подвластны далеко не каждому. Для того чтобы произвести правильные расчеты ЭКГ сердца человеку, не имеющему отношения к медицине, необходимо ознакомиться с основными принципами обработки, которые объединяются для удобства в соответствующие блоки.

Ознакомление с основными элементами кардиограммы

Следует знать, что интерпретация ЭКГ осуществляется благодаря элементарным, логическим правилам, которые могут быть понятны даже рядовому обывателю. Для более приятного и спокойного их восприятия рекомендуется начать ознакомление сначала с самыми простыми принципами расшифровки, постепенно переходя на более сложный уровень познания.

Разметка ленты

Бумага, на которой отражаются данные о функционировании сердечной мышцы, представляет собой широкую ленту нежно-розового оттенка с четкой разметкой «квадрат». Более крупные четырехугольники сформированы из 25 маленьких клеточек, а каждая из них, в свою очередь, приравнивается к 1 мм. Если большая клетка заполнена только 16-ю точками, для удобства можно провести по ним параллельные линии и следовать аналогичным инструкциям.Горизонтали клеток указывают на продолжительность биения сердца (сек), а вертикали – на напряжение отдельных сегментов ЭКГ (мВ). 1 мм – это 1 секунда времени (по ширине) и 1 мВ напряжения (по высоте)! Эту аксиому необходимо держать в уме на протяжении всего периода анализа данных, позже её важность станет очевидна каждому.

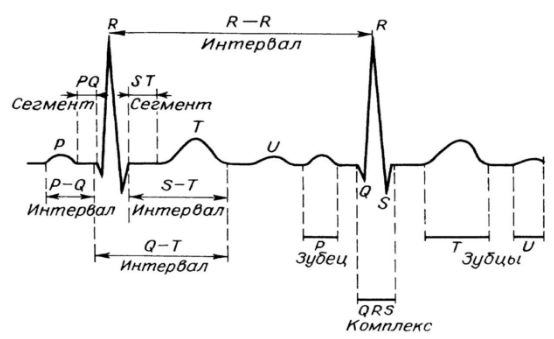

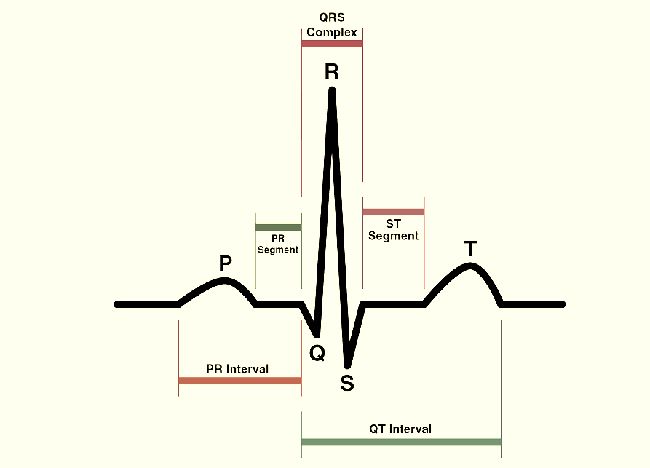

Зубцы и сегменты

Прежде чем перейти к наименованию конкретных отделов зубчатого графика, стоит ознакомиться с деятельностью самого сердца. Мышечный орган состоит из 4 отделений: 2 верхних именуются предсердиями, 2 нижних – желудочками. Между желудочком и предсердием в каждой половине сердца есть клапан – створка, отвечающая за сопровождение тока крови в одном направлении: сверху вниз.Данная активность достигается благодаря электрическим импульсам, которые движутся по сердцу согласно «биологическому расписанию». Они направляются в конкретные сегменты полого органа с помощью системы пучков и узлов, представляющих собой миниатюрные мышечные волокна.Рождение импульса происходит в верхней части правого желудочка – синусовом узле. Далее сигнал проходит в левый желудочек и наблюдается возбуждение верхних отделов сердца, что регистрируется зубцом P на ЭКГ: он похож на пологую перевернутую чашу.После того как электрический заряд достигнет атриовентрикулярного узла (или АВ-узла), находящегося почти на стыке всех 4-х кармашков сердечной мышцы, на кардиограмме появляется маленькое «острие», направленное вниз – это зубец Q. Чуть ниже АВ-узла присутствует следующий пункт назначения импульса – пучок Гиса, фиксирующийся самым высоким среди прочих зубчиком R, который можно представить в виде пика или горы.

Преодолев половину пути, важный сигнал устремляется к нижней части сердца, через так называемые ножки пучка Гиса, внешне напоминающие длинные щупальце осьминога, которые обнимают желудочки. Проведение импульса по ветвистым отросткам пучка находит отражение в зубце S – неглубокого желобка у правого подножия R. Когда импульс распространится на желудочки по ножкам пучка Гиса, происходит их сокращение. Последний кочкообразный зубец T отмечает восстановление (отдых) сердца перед очередным циклом.Перед 5-ю основными зубцами на ЭКГ можно увидеть прямоугольный выступ, пугаться его не стоит, так как он представляет собой калибровочный или же контрольный сигнал. Между зубцами имеют место быть горизонтально направленные участки – сегменты, например, S-T (от S до T) или P-Q (от P до Q). Для самостоятельной постановки ориентировочного диагноза потребуется запомнить такое понятие, как комплекс QRS – объединение зубцов Q, R и S, регистрирующее работу желудочков.Зубцы, которые возвышаются над изометрической линией, называются положительными, а те, что располагаются под ними – отрицательными. Следовательно, все 5 зубцов чередуются друг за другом: P (полож.), Q (отриц.), R (полож.), S (отриц.) и T (полож.).

Отведения

Нередко от людей можно услышать вопрос: почему все графики на ЭКГ отличаются друг от друга? Ответ относительно прост. Каждая из искривленных линий на ленте отражает показатели сердца, получаемые от 10–12 цветных электродов, которые устанавливаются на конечностях и в области грудной клетки. Они считывают данные о сердечном импульсе, располагаясь в различной отдаленности от мышечного насоса, потому графики на термоленте зачастую и непохожи друг на друга.

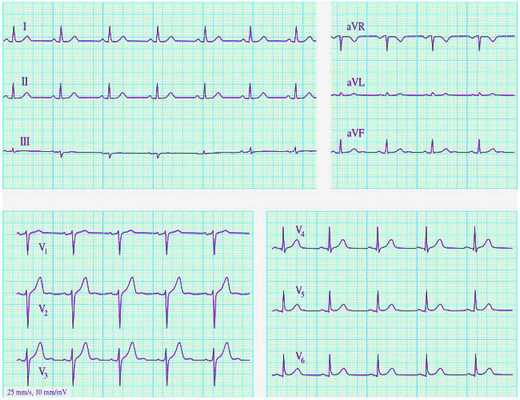

Нормальные показатели кардиограммы

Теперь, когда стало понятно, как расшифровать кардиограмму сердца, следует приступить к непосредственной диагностике нормальных показаний. Но прежде чем ознакомиться с ними, необходимо оценить скорость записи ЭКГ (50 мм/с или 25 мм/с), которая, как правило, автоматически пропечатывается на бумажной ленте. Затем, отталкиваясь от результата, можно просмотреть нормы продолжительности зубцов и сегментов, которые прописаны в таблице (подсчеты можно проводить с помощью линейки или клетчатой разметки на ленте):

Имя зубца	Длительность в мм (для 25 мм/с)	Длительность в мм (для 50 мм/с)
P	1,8–2,8	3,5–5,5
PQ	Менее 3	Менее 6
Q	Около 0,7–0,8	В пределах 1,5
QRS	1,5–2,7	3–5,6
S	Точных данных нет	Точных данных нет
T	3–7	6–14

Среди наиболее значимых положений интерпретации ЭКГ можно упомянуть следующие:

сегменты S-T и P-Q должны «сливаться» с изометрической линией, не выходя за её пределы;
глубина зубца Q не может превысить ¼ высоты самого стройного зубца – R;
точные показатели зубца S не утверждены, однако известно, что он иногда достигает глубины равной 18–20 мм.;
зубец T не должен быть выше R: его максимальное значение – ½ высоты R.

Немаловажен и контроль ритма сердца. Необходимо взять в руки линейку и измерить длину отрезков, заключенных между вершинами R: полученные результаты должны совпадать друг с другом. Чтобы рассчитать ЧСС (или частоту сокращений сердца), стоит посчитать общее количество маленьких клеточек между 3-мя вершинами R и разделить цифирное значение на 2. Далее нужно применить одну из 2-х формул:Если цифра находится в промежутке от 59–60 до 90 уд/мин, значит показатель ЧСС в норме. Увеличение этого индекса подразумевает тахикардию, а явное уменьшение – брадикардию. Если для сформированного человека ЧСС более 95–100 уд./мин – довольно сомнительный признак, то для детей до 5–6 лет это одна из разновидностей нормы.

Какие патологии можно выявить при расшифровке данных?

ЭКГ хоть и относится к числу крайне простых по структуре исследований, но аналогов подобной диагностике кардиологических отклонений до сих пор не наблюдается. С наиболее «популярными» заболеваниями, распознаваемыми ЭКГ, можно ознакомиться, исследуя как описание характерных их показателей, так и подробных графических примеров.

Пароксизмальная тахикардия

Данный недуг часто регистрируют у взрослых при осуществлении ЭКГ, у детей же он проявляется крайне редко. Среди наиболее распространенных «катализаторов» болезни числятся употребление наркотиков и алкогольной продукции, хронический стресс, гипертиреоз и пр. ПТ отличается, в первую очередь, частым сердцебиением, показатели которого располагаются в промежутке от 138–140 до 240–250 уд/мин.По причине проявления подобных приступов (или пароксизм) оба желудочка сердца не имеют возможности вовремя наполниться кровью, что ослабляет общий кровоток и замедляет доставку очередной порции кислорода ко всем частям тела, включая головной мозг. Для тахикардии характерно наличие видоизмененного комплекса QRS, слабовыраженный зубец T и, что самое главное, отсутствие расстояния между T и P. Иными словами, группы зубцов на электрокардиограмме «склеены» друг с другом.

Брадикардия

Если предыдущая аномалия подразумевала отсутствие сегмента T-P, то брадикардия представляет собой её антагониста. Этот недуг выдаёт именно значительное удлинение T-P, свидетельствующее о слабом проведении импульса или неправильном его сопровождении через сердечную мышцу. У пациентов с брадикардией наблюдается крайне низкий индекс ЧСС – менее 40–60 уд./мин. Если у людей, отдающим предпочтение регулярным физическим нагрузкам, легкое проявление болезни является нормой, то в подавляющем большинстве иных случаев речь может идти о зарождении крайне серьезного заболевания.

Ишемия

Ишемию именуют предвестником инфаркта Миокарда, по этой причине раннее выявление аномалии способствует купированию смертельного недомогания и, как следствие, благоприятному исходу. Ранее было упомянуто, что интервал S-T должен «удобно лежать» на изолинии, однако его опущение в 1-ом и AVL отведениях (до 2,5 мм) сигнализирует именно об ИБС. Иногда ишемическая болезнь сердца выдает только зубец T. В норме он не должен превышать ½ высоты R, однако, в данном случае он может как «дорасти» до старшего элемента, так и опуститься ниже средней линии. Остальные зубцы при этом не подвергаются существенным изменениям.

Трепетание и мерцание предсердий

Мерцание предсердий – аномальное состояние сердца, выражающееся в беспорядочном, хаотичном проявлении электрических импульсов в верхних кармашках сердца. Сделать качественный поверхностный анализ в подобном случае иногда не представляется возможным. Но зная, на что стоит обратить внимание в первую очередь, можно спокойно расшифровывать показатели ЭКГ. Комплексы QRS не имеют принципиального значения, так как они нередко стабильны, а вот промежутки между ними относятся к ключевым показателям: при мерцании они походят на череду зазубрин ручной пилы.Не такие сумбурные, крупные по размеру волны между QRS свидетельствуют уже о трепетании предсердий, которое, в отличие от мерцания, характеризуется чуть более выраженным сердцебиением (до 400 уд./мин). Сокращения и возбуждения предсердий в незначительной степени подчиняются контролю.

Утолщение миокарда предсердий

Подозрительному утолщению и растяжению мышечного слоя Миокарда сопутствует значительная проблема с внутренним током крови. Предсердия при этом выполняют свою основную функцию с постоянными перебоями: утолщенная левая камера с большей силой «выталкивает» кровь в желудочек. При попытке прочитать график ЭКГ в домашних условиях следует устремить свой взор именно на зубец P, отражающий состояние верхних отделов сердца.Если он представляет собой своеобразный купол с двумя выпуклостями, скорее всего, пациент страдает от рассматриваемой болезни. Так как утолщение миокарда при долговременном отсутствии квалифицированного медицинского вмешательства провоцирует инсульт или инфаркт, необходимо как можно скорее записываться на консультацию к кардиологу с предоставлением подробного описания дискомфортных симптомов, если таковые имеются.

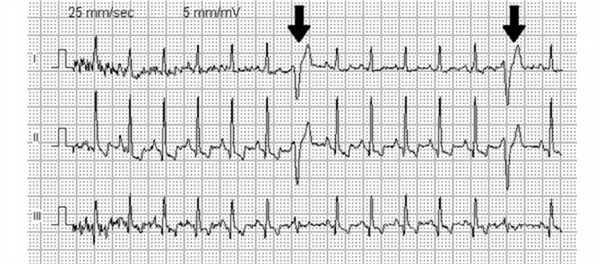

Экстрасистолия

Произвести расшифровку ЭКГ с «первыми ласточками» экстрасистолии возможно в случае наличия знаний об особых показателях особого проявления аритмии. Внимательно рассмотрев подобный график, пациент может обнаружить необычные аномальные скачки, которые отдаленно напоминают комплексы QRS – экстрасистолы. Они возникают в любой области ЭКГ, после них нередко следует компенсаторная пауза, позволяющая сердечной мышце «отдохнуть» перед началом нового цикла возбуждений и сокращений.Экстрасистолия в медицинской практике часто диагностируется у здоровых людей. В подавляющем большинстве случае она не влияет на привычное течение жизни и не сопряжена с тяжелыми заболеваниями. Однако при установлении аритмии следует перестраховаться, обратившись к специалистам.

АВ-блокада сердца

Блокада ножек пучка Гиса

Сбой в работе такого элемента проводящей системы, как пучок Гиса ни в коем случае нельзя игнорировать, поскольку он располагается в непосредственной близости от Миокарда. Патологический очаг в запущенных случаях имеет обыкновение «перебрасываться» на один из наиболее важных участков сердца. Расшифровать ЭКГ самому при наличии крайне неприятного заболевания вполне можно, стоит лишь внимательно исследовать самый высокий зубец на термоленте. Если он образует не «стройную» букву Л, а деформированную М, это значит, что пучок Гиса подвергся атаке.Поражение его левой ножки, пропускающей импульс в левый желудочек, влечет за собой полное исчезновение зубца S. А место соприкосновения двух вершин расщепленного R будет располагаться выше изолинии. Кардиографическое изображение ослабления правой ножки пучка похоже на предыдущее, только точка соединения уже обозначенных вершин зубца R находится под средней линией. T в обоих случаях отрицателен.

Инфаркт миокарда

Миокард – это фрагмент самого плотного и толстого слоя сердечной мышцы, который в последние годы подвергается различным недугам. Самым опасным среди них является некроз или инфаркт миокарда. При расшифровке электрокардиографии он достаточно отличим от иных типов заболеваний. Если зубец P, регистрирующий хорошее состояние 2-х предсердий, не деформирован, то остальные сегменты ЭКГ претерпели существенные изменения. Так, заостренный зубец Q может «протыкать» плоскость изолинии, а T – преобразовываться в отрицательный зубец.Наиболее показательным признаком инфаркта является неестественное возвышение R-T. Существует мнемоническое правило, позволяющее запомнить точный его вид. Если при осмотре этого участка можно представить левую, восходящую сторону R в виде накрененной вправо стойки, на которой реет флажок, то речь действительно идет о некрозе миокарда.

Фибрилляция желудочков

Иначе крайне тяжелую болезнь называют мерцательной аритмией. Отличительной чертой этого патологического явления принято считать деструктивную деятельность проводящих пучков и узлов, указывающих на неконтролируемое сокращение всех 4-х камер мышечного насоса. Прочесть результаты ЭКГ и распознать фибрилляцию желудочков вовсе не сложно: на клетчатой ленте она предстает в виде череды хаотичных волн и ложбинок, параметры которых невозможно соотнести с классическими показателями. Ни в одном из сегментов нельзя увидеть хотя бы один знакомый комплекс.

Синдром WPW

Когда в комплексе классических путей проведения электрического импульса неожиданно формируется аномальный пучок Кента, располагающийся в «удобной колыбели» левого или правого предсердия, можно с уверенностью говорить о такой патологии, как синдром WPW. Как только импульсы начинают продвигаться по неестественной сердечной магистрали, сбивается ритм мышцы. «Правильные» проводящие волокна не могут в полной мере обеспечить предсердия кровью, потому что импульсы предпочли более короткий путь для завершения функционального цикла.ЭКГ при синдроме ВПВ отличается появлением микроволны на левом подножии зубца R, малым уширением комплекса QRS и, конечно, значительным сокращением интервала P-Q.

Так как расшифровка кардиограммы сердца, подвергшегося WPW, не всегда результативна, на помощь медицинскому персоналу приходит ХМ – Холтеровский метод диагностики недуга. Он подразумевает круглосуточное ношение на теле компактного устройства с прикрепленными к кожному покрову датчиками.Продолжительный мониторинг обеспечивает более качественный результат с фиксацией достоверного диагноза. Для того чтобы своевременно «поймать» локализующуюся в сердце аномалию, рекомендуется посещать кабинет ЭКГ не реже 1 раза в год. В случае необходимости регулярного медицинского контроля над лечением сердечно-сосудистого заболевания может потребоваться более частое снятие показателей сердечной деятельности.

Q-инфаркт миокарда (или крупноочаговый) и его признаки на ЭКГ

Инфаркт миокарда – одно из самых опасных заболеваний сердечно-сосудистой системы, имеющее летальность до 35%. Я убежден в том, что статистические показатели можно заметно улучшить, если больные будут владеть простыми навыками распознавания признаков патологии и оказания первой помощи. Здесь я хочу рассказать о ведущих клинических симптомах болезни, диагностике и лечении. Эти знания однажды могут спасти жизнь.

Что это такое

Начнём с определения. Инфаркт миокарда представляет собой некроз сердечной мышцы, возникший в результате острого нарушения кровоснабжения органа. Главным фактором является длительность ишемии. Если боль, обусловленная недостатком питания сердца, превышает 15-20 минут, то необратимых изменений не избежать. В 99,9% случаев развивается инфаркт левого желудочка, так как именно он берёт на себя всю основную нагрузку.

По объёму вовлечённых тканей выделяют:

крупноочаговый или инфаркт миокарда с зубцом q;
мелкоочаговый или инфаркт миокарда без зубца q.

При наличии зубца Q на электрокардиограмме патологию называют Q-инфарктом миокарда.

Причины

В норме сердце получает кровь посредством коронарных сосудов.

Выделяют целый ряд факторов, из-за которых гемодинамика может быть нарушена:

Атеросклеротическое поражение венечных артерий, питающих сердце. Кроме сужения просвета сосудов наблюдается изъязвление бляшек и наложение в данных очагах тромботических масс, которые ещё больше усугубляют ситуацию, приводя практически к полной окклюзии.
Острый тромбоз артерий. Тромбы чаще всего образуются в венах нижних конечностей на фоне длительной гиподинамии или варикозной болезни.
Длительный спазм коронарного русла, который возникает на фоне целого спектра патологий центральной нервной системы (черепно-мозговые травмы, систематические стрессы, невроза и т.п.)

Врачи так же выделяют целый ряд факторов риска, способствующих развитию сосудистой катастрофы:

сахарный диабет;
гипертоническая болезнь или симптоматическая артериальная гипертензия;
вредные привычки (курение, злоупотребление алкоголем и наркотиками);
ожирение (индекс массы тела выше 30);
малоподвижный образ жизни;
дислипидемия (повышение общего холестерина и ЛПНП);
мужской пол;
возраст более 45 лет.

Больше информации о факторах рисках и том, как с ними бороться, читайте по ссылке.

Я уверен, что у вас имеется минимум несколько подобных критериев. Если их вовремя не устранить (большинство из них корригируемые), то в будущем не избежать такого грозного осложнения, как инфаркт миокарда. Пожалуйста, не забывайте, что чем раньше начата профилактика, тем меньше риск развития серьезной патологии.

Классификация

Принципов систематики данного заболевания множество и они различаются в разных странах. Остановимся на основных типах, которые имеют практическое значение.

В зависимости от этапа развития некроза выделяют следующие стадии:

Острейшая – до 6 часов от начала развития. Именно в этот период можно попытаться устранить причину окклюзии коронарных артерий, что приведёт к полному восстановлению жизнедеятельности кардиомиоцитов.
Острая – от 6 часов до 2 недель.
Подострая – от 14 дней до 2 месяцев.
Период рубцевания. Продолжается до 5-10 лет, в ряде случаев может наблюдаться пожизненно.

Классификация заболевания по стадиям основана на ЭКГ-признаках. С тонкостями диагностики мы разберёмся позднее.

К сожалению, статистика показывает, что второй вариант встречается лишь в 20% случаев. При мелком очаге поражения функции миокарда практически не нарушаются, а вероятность развития фатальных осложнений (аневризма с тампонадой сердца, острая сердечная недостаточность) близка к нулю. Все больные быстро возвращаются к привычной жизни. Бывали случаи, когда они самостоятельно сбегали из отделения.

Клиническая картина

Симптоматика заболевания крайне разнообразная.

В продромальном периоде (несколько часов до сосудистого осложнения) больных может беспокоить:

гипертонический криз;
приступ нестабильной стенокардии (при наличии ИБС в анамнезе);
эпизоды аритмий;
изменение общего состояния (взволнованность, резкие головные боли, повышенная потливость).

Любые изменения состояния организма (особенно в возрасте от 45 лет и при наличии серьёзных сердечно-сосудистых заболеваний) должны насторожить. Всегда рекомендую своим больным в таких ситуациях бросить все дела, присесть или прилечь на кровать, а затем измерить артериальное давление и пульс. При наличии нарушений – принять соответствующие медикаменты, заранее рекомендованные лечащим врачом, или вызвать бригаду скорой помощи.

Типичная клиническая картина сходна практически у всех пациентов.

Болевой синдром носит интенсивный характер и всегда локализуется за грудиной. Может наблюдаться иррадиация в левое плечо и предплечье, лопатку. Реже развивается дискомфорт в горле и эпигастральной области.

Важный признак – длительность болей свыше 15 минут и полное или частичное отсутствие эффекта от приёма «Нитроглицерина». Если у вас наблюдаются подобные симптомы – срочно вызывайте скорую помощь. Ни в коем случае нельзя принимать анальгетики. Они могут смазать картину боли и обеспечить мнимое благополучие, при котором некроз будет продолжать бессимптомно прогрессировать.

Нарушение функций сердца

При q-образующем инфаркте миокарда могут иметь место признаки сердечной недостаточности со стороны малого (одышка до 40 дыхательных движений в минуту, малопродуктивный кашель с прожилками крови) или большого (отёки ног, бледность кожных покровов, акроцианоз, эпизоды потери сознания) кругов кровообращения.

В зоне некроза часто оказываются зоны проведения импульсов, которые обеспечивают сокращение и расслабление органа.

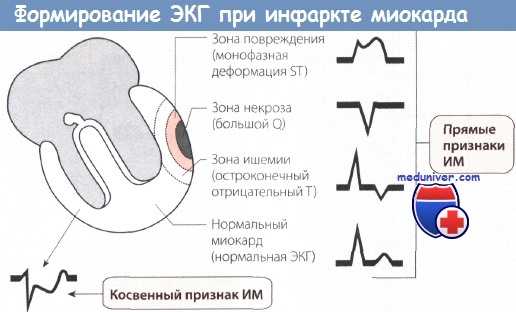

ЭКГ при инфаркте миокарда

При этом чаще всего наблюдаются:

экстрасистолия; ;
АВ-блокады любой степени; .

Практика показывает, что при развитии таких осложнений вероятность смертельного исхода возрастает в несколько раз, так как значительно нарушается местная и общая гемодинамика.

Большую опасность представляют собой атипичные формы инфаркта миокарда:

Астматическая. При таком варианте быстро нарастает одышка, напоминая симптоматику бронхиальной астмы.
Безболевая. У больных имеется только слабость и различные проявления осложнений (изменение окраса кожных покровов, угнетение сознания). Типична для лиц с сахарным диабетом.
Церебральная – головокружения, нарушения сознания, бред, галлюцинации.
Периферическая. При данной форме боли в области сердца отсутствуют полностью, но могут наблюдаться в прочих участках тела: левый мизинец, нижняя челюсть, шейно-грудной отдел позвоночника.
Отёчная. В течение нескольких минут нарастают отёки ног и внутренних полостей с развитием асцита, гепатомегалии.

При наличии патологий со стороны сердечно-сосудистой системы любое изменение поведения организма должно насторожить вас. Хоть частота развития подобных форм низкая (за последний год встречал около 20 таких больных, что составляет 1-2% от общего потока поступающих), не обращать внимания на них нельзя.

Диагностика

Ведущим методом распознавания заболевания является ЭКГ, который может быть выполнен после приезда скорой помощи.

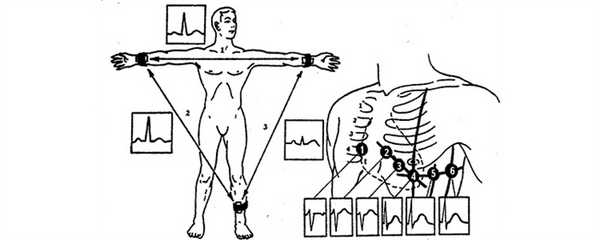

Точки наложения электродов при снятии электрокардиограммы

Изменения кривой отличаются в зависимости от стадии инфаркта миокарда.

Подъём сегмента ST, зубец Q остаётся положительным.

Появление патологического Q, уменьшение амплитуды зубца R, замедление подъёма сегмента ST по сравнению с предыдущей стадией. Tлибо сглажен (располагается на изолинии), либо отрицательный.

Подострый (время начала рубцовых изменений)

Зубец Q остаётся, ST приходит в нормативное расположение (на линии), T–резко отрицательный.

Наличие Q, зубец T постепенно возвращается на изолинию.

Совет специалиста

Сейчас существует множество электронных браслетов, которые кроме показа времени и подсчёта шагов позволяют регистрировать ЭКГ в нескольких отведениях (как правило, в двух). Точки приложения электродов представлены на фото.

Если вы хотите самостоятельно распознать инфаркт миокарда, то просто сравните, похожа ли линия на электрокардиограмме на кошачью спинку, где зубец R является головой кота, сегмент ST – спиной, а правая часть контура T – опущенным хвостом. Посмотрите на изображения. Всё крайне просто, не так ли? Q-инфаркт миокарда будет отличаться лишь наличием патологического зубца.

Большое значение имеет выявление локализации очага некроза. Его легко обнаружить, зарегистрировав вышеописанные изменения в определённых отведениях:

боковая стенка – I, aVL,V5, V6;
перегородка – V3;
передняя область – I, V1 и V2;
нижняя стенка – II,III, avF;
верхушка – V

Попутно, при изучении электрокардиограммы, определяются различные нарушения ритма.

Следует отметить, что инфаркт без зубца q имеет некоторые отличия. Вольтаж (дистанция подъёма или опущения) элементов ЭКГ значительно менее выражены, а главный признак крупноочагового поражения (Q) отсутствует.

Лабораторная диагностика

Существуют и другие методы, подтверждающие наличие диагноза. К ним относят:

Общий анализ крови (наблюдается лейкоцитоз, повышение СОЭ); – маркёр некроза поперечно-полосатой мускулатуры. Однако он так же будет положительным, при поражении любой скелетной мышцы.

Оба метода могут подтвердить наличие инфаркта миокарда лишь спустя 6-8 часов и выполняются на стационарном уровне после госпитализации больного.

Инструментальная диагностика

Обычно одними лабораторными тестами дело не ограничивается. Дополнительную помощь может оказать коронография – введение контрастного вещества в коронарные артерии, которое визуализируется на рентгенограмме. Метод позволяет оценить локализацию очага поражения, степень окклюзии, а так же принять решение относительно дальнейшего лечения.

Первая помощь

Если у Вас или ваших близких случилась подобная неприятная ситуация – не паникуйте.

Можно предпринять определённый ряд действий, которые помогут облегчить общее состояние:

Вызвать бригаду скорой медицинской помощи.
Уложить больного на кровать с приподнятым изголовьем или подложить под спину и шею подушки.
Обнажить грудную клетку, открыть окна. Нужно как можно больше свежего воздуха.
Каждые 5 минут давать под язык «Нитроглицерин» или «Нитроспрей». Важно обязательно контролировать давление перед новой дозой нитропрепаратов. Если оно ниже 100/60 мм. рт. ст. или близко к этим цифрам, то оказание медикаментозной помощи следует прекратить. Нужно так же следить за ЧСС, чтобы она не превышало 100 ударов/мин.
Дать «Аспирин» в дозе 300 мг.

Ни в коем случае не следует употреблять обезболивающие средства и прочие медикаменты. Они могут исказить картину боли и привести к более тяжёлым последствиям.

Лечение

Если специалисты после осмотра и проведения ЭКГ установили диагноз: «Инфаркт миокарда», то они экстренно госпитализируют больного, оказывая неотложную помощь в медицинской карете:

«Ацетилсалициловая кислота» 0,3, если она не была дана ранее;
«Бисопролол» 0,0125;
«Морфин» 1 мл 1% раствора – для купирования болевого синдрома;
«Атропин» 0,1% 1 мл – при признаках гипотонии и брадикардии;
«Клопидогрель» 0.3;
«Гепарин» — 70 ЕД на каждый килограмм массы тела пациента, но не более 4 000 ЕД;
кислородотерапия – при одышке или других признаках дыхательной недостаточности.

Больной доставляется в реанимационное отделение кардиохирургического стационара. Если с момента инфаркта прошло менее 6 часов – проводится системный или локальный тромболизис. На более поздних сроках – аорто-коронарное шунтирование или постановка стенка.

В больнице назначается симптоматическая терапия.

Методы лечения:

Предупреждение развития аритмий. Используются b-блокаторы («Метопролол», «Атенолол», «Карведилол»), антагонисты кальциевых каналов («Верапамил», «Амиодарон», «Нифедепин»).
Профилактика тромбоэмболических осложнений («Гепарин», «Ксарелто», «Клексан»).
Обезболивание («Фентанил» и «Дроперидол»).
Предотвращение повторной ишемии миокарда («Нитроглицерин», «Изосорбида динитрат»).

После выхода из реанимации (2-3 сутки) назначается строгая диета с уменьшением пищи по объёму и её калорийности. Исключаются острые, жареные, жирные блюда. Приёмы еды должны быть частыми – до 6-8 раз в день.

Личный опыт показал, что больные, которые не пытались купировать ангинозные боли самостоятельно, а срочно обратились за медицинской помощью, имеют более хорошие шансы на благоприятный исход. В 10% случаев наблюдается полное восстановление сердечной мышцы.

Клинический пример

Встречаются ситуации, когда клиническая картина инфаркта миокарда настолько слабо выражена, что больные не придают ей должного значения и не обращаются за помощью к специалистам.

Больная Д. 59 лет. Пришла ко мне на приём с жалобами на частые загрудинные боли, появление отёков ног и увеличение живота в объёме, одышку при ходьбе на маленькие дистанции.

При физикальном обследовании выявлено повышение артериального давления (165/105 мм.рт.ст.), акроцианоз, отёки ног и асцит. Выслушиваются влажные хрипы в лёгких (нижние отделы), акцент IIтона над аортой. Левая граница сердца смещена влево (на 2 см кнаружи от среднеключичной линии).

В ходе обследования был поставлен диагноз: «ИБС. Стабильная стенокардия напряжения. 3ФК. Состояние после инфаркта миокарда. ГБ 3 ст. АГ 2 ст. Р4. Н2б. ДЛЖ, микроальбуминурия».

Основополагающими методами диагностики были:

ЭКГ (перегрузка правых отделов сердца, ГЛЖ, рубцовые изменения после ИМ);
Эхо-КГ (гипокинезия передней и боковой стенки левого желудочка, ДЛЖ и ГЛЖ);
ОАМ (микроальбуминурия – 0.03 г/л);
обзорная рентгенография ОГК (застойные явления в лёгких, повышение КТИ).

Получается, что больная в прошлом (около 4-5 лет назад) перенесла инфаркт миокарда с поражением переднебокового отдела левого желудочка. Терапия назначена не была, участки сердца перестали адекватно работать, что привело к застою в малом и большом кругах кровообращения за счёт массивного ремоделирования миокарда. Рекомендованы препараты: «Эналаприл», «Гидрохлортиазид», «Нитроглицерин – при болях за грудиной», «Изосорбида динитрат», «Месидол», «Курантил». Подобная терапия замедлит патологические изменения и продлит жизнь пациентке.

Таким образом, патология представляет серьёзную проблему, способную забрать человеческую жизнь. При инфаркте миокарда, особенно подтверждённом обилием клинических признаков, следует срочно начать оказание первой помощи, предварительно вызвав бригаду врачей. Только уверенные действия и полное спокойствие дают надежду на успех.

Для подготовки материала использовались следующие источники информации.

Патологический зубец Q. Происхождение зубца Q

Напомним основные положения о патологическом зубце Q в ЭКГ диагностике инфаркта миокарда. (Неглубокий зубец q может встречаться в норме в отведениях I, II, III, aVL, aVF, V5 V6.) Наиболее общий признак патологичности зубца Q — это его ширина > 0,04 с и глубина > 25 % амплитуды зубца R в этом же отведении ЭКГ (S. Scheidt, 1986). (Наличие в одном и том же отведении ЭКГ наряду с патологическим зубцом Q изменений сегмента ST и зубца Т делает диагноз инфаркта миокарда более вероятным по сравнению с теми случаями, когда эти сопутствующие изменения отсутствуют).

В частности, зубец Q считается патологическим, если его глубина превышает следующий процент амплитуды комплекса QRS (J. H. O'Keefe et al.):
- 15 % в отведении V5, V6;
- 50 % в отведении aVL и одновременно 10 % в отведении I [при диагностике инфаркта миокарда в области высоких (базальных) отделов переднебоковой стенки левого желудочка];
- 25 % в отведении aVF.

На фоне блокады правой ножки пучка Гиса патологический зубец Q (QS) имеет диагностическое значение. При "чистой" блокаде ПНПГ в отведениях V1, V2 не должно быть зубца q, не говоря уже о зубце Q. Отметим, что развитие блокады ПНПГ иногда помогает выявить невидимые до этого признаки крупноочагового (трансмурального) инфаркта переднеперегородочной области левого желудочка: появляется зубец q(Q) в отведениях V1 и V2 [в этих отведениях на фоне блокады ПНПГ зубец q(Q) всегда патологический]. Напомним, что в норме начальная часть зубца r в отведении V1 формируется за счёт деполяризации как межжелудочковой перегородки, так и правого желудочка (С. Fisch, 1998).

При инфаркте переднеперегородочной области зубец r в отведении V1 сохраняется только за счет возбуждения правого желудочка через ПНПГ. Когда возникает блокада ПНПГ и деполяризация правого желудочка запаздывает, на ЭКГ начинают выявляться признаки инфаркта межжелудочковой перегородки. Об этом следует помнить, когда у больного с передним инфарктом возникает блокада ПНПГ и начинает выявляться зубец Q в отведениях V1 и V2, которого ранее не было, и не торопиться ставить диагноз рецидивирующего либо повторного инфаркта миокарда.

Наличие комплекса QS (rS) у больного с гипертрофией левого желудочка требует внимательного подхода, чтобы не пропустить в этих отведениях (с глубоким зубцом S) наличия зубца г, что помогает исключить диагноз инфаркта миокарда. В сомнительных случаях для облегчения оценки зубца г используют запись ЭКГ с двойным усилением.

Наличие комплекса QS не имеет диагностического значения в отведениях:
- aVR;
- III (при отсутствии изменений в отведениях II и aVF);
- V1 (при отсутствии изменений в других грудных отведениях), в том числе на фоне блокады левой ножки пучка Гиса (ЭКГ диагностика инфаркта миокарда на фоне блокады ЛНПГ описана отдельно).

Учебное видео ЭКГ при инфаркте миокарда

Кардиограмма сердца и ее расшифровка - как делают и в каких случаях

Современная медицина с каждым годом пополняется новыми вариантами исследований. Но в кардиологической практике по-прежнему лидирует электрокардиография − малоинвазивный, экономный и простой в выполнении метод, который помогает оценить работу сердца и выявить изменения в нем. Процедура без противопоказаний, ее можно делать даже маленьким деткам, к тому же это совершенно безболезненно.

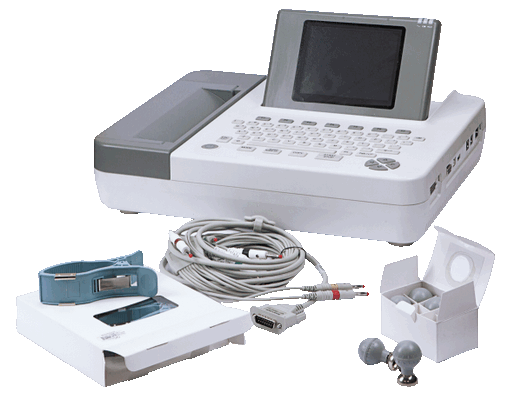

Электрокардиограф воспринимает и записывает электрические импульсы, которые возникают в миокарде, отображая их на пленке. Частоту сердечных сокращений, правильность ритма, особенности проводящей системы, состояние миокарда – показывает кардиограмма сердца.

Показания к проведению

Хоть кардиография и рутинный метод исследования, она тоже имеет показания. Для определения причины боли или дискомфорта в области груди, пациент обращается к терапевту или кардиологу. Врач изначально собирает анамнез, осматривает, измеряет давление и пульс, аускультирует сердце, а потом уже направляет на исследование, дабы узнать, что показывает кардиограмма.

Показания к проведению ЭКГ:

загрудинная боль (подозрение на стенокардию или инфаркт миокарда);
одышка;
дискомфорт в области сердца после перенесенных вирусных или бактериальных инфекций;
патологическое сердцебиение, перебои в работе сердечной мышцы.

Обязательно проведение ЭКГ в таких случаях:

при госпитализации в стационарное отделение любого профиля;
перед хирургическими вмешательствами;
во время профилактических осмотров взрослых;
для школьников при выборе группы занятий физической культурой.

Электрокардиограмму сердца используют и для первичной диагностики патологических состояний, и для контроля динамики заболевания. При назначении препаратов доктор полагается и на субъективные ощущения пациента, и на данные ЭКГ, которые отображают фактические изменения в сердечно-сосудистой системе.

Техника выполнения

Проведение кардиографии не требует особо сложных навыков, поэтому как делать кардиограмму сердца, знает средний и младший медицинский персонал. Устройство для подобной манипуляции − кардиограф. Он бывает стационарным и находится постоянно в специально оборудованном кабинете, который имеет каждая поликлиника, или мобильным – для удобной записи ЭКГ у постели больного.

При проведении ЭКГ пациент ложится на спину. Точки, где накладывают электроды, освобождают от одежды и смачивают изотоническим раствором хлорида натрия для улучшения проводимости. Электроды в виде пластин цепляют на конечности: красный – на правую руку, желтый − на левую, зеленый – на левую ногу и черный на правую. На грудную клетку устанавливают шесть электродов в виде присосок. Они носят название грудных отведений (V1-V6), а электроды с конечностей считают основными (I, II, III) и усиленными (aVL, aVR, aVF). Каждое из отведений отвечает за определенный участок в сердце. Подозревая патологические процессы по задней стенке сердечной мышцы, применяют дополнительные грудные отведения (V7-V9).

Важно, чтобы перед плановым проведением электрокардиографии пациент не употреблял спиртное, кофе. При снятии нежелательно двигаться, разговаривать, поскольку это приводит к искажению результатов обследования.

Кардиограмму записывают как график на специальную бумагу или в электронном виде. Важно отснять не менее четырех сердечных циклов для получения объективных данных о состоянии сердца. Пленку подписывают с указанием ФИО, половой принадлежности (мужчина, женщина), датой проведения исследования, возрастом пациента, поскольку у взрослого и ребенка разные значения нормальных параметров. После этого запись передают врачу, который детально расшифровывает ЭКГ.

Различные методики и показания к ним

Классическое снятие ЭКГ помогает увидеть, как ведет себя миокард и проводящая система сердца в текущий момент. Во многих случаях (профилактические осмотры, нормальная беременность) обычной кардиограммы достаточно. Но возникают ситуации, когда пациент жалуется на появление боли или одышки только при стрессе или физической нагрузке, либо же в определенное время суток, а на пленке не видно характерных изменений ритма или патологических зубцов. В подобных эпизодах применяют дополнительные виды кардиографии.

При стенокардии не всегда удается зафиксировать изменения на ЭКГ, поэтому приходится использовать вариант стресс-ЭКГ или тредмил-тест. Этот способ подразумевает выполнение физических упражнений (бегущая дорожка или велоэргометр) во время записи кардиограммы.

Показания к выполнению нагрузочного теста:

диагностика стенокардии напряжения и определение ее функционального класса;
контроль эффективности лечения ишемической болезни и стенокардии.

Кроме этого, существует ряд противопоказаний к такой процедуре:

острый период инфаркта миокарда;
нестабильная стенокардия;
аритмия, тяжелые блокады;
сердечная недостаточность в стадии декомпенсации.

Еще один специализированный вид ЭКГ − холтер (суточный монитор работы сердца). Для выполнения этой процедуры на тело пациента крепят электроды и сам регистратор, который небольшого размера и измеряет электрические потенциалы круглосуточно. Подробнее о таком виде кардиографии читайте в статье «Метод холтеровского мониторирования ЭКГ».

Расшифровка результатов

Расшифровка электрокардиограммы сердца − важный и ответственный этап в постановке диагноза и назначении лечения. Для правильной интерпретации необходимо понять суть зубцов и линий на графике.

Распечатка ЭКГ несет в себе три важных элемента:

зубец – вогнутость или выпуклость линии. Шифруют латинскими буквами P, Q, R, S, T;
интервал включает сегменты и зубцы;
сегмент – расстояние между двумя зубцами.

При описании кардиограммы учитывают продолжительность интервалов, высоту зубцов, положение и форму сегментов. Важные факторы − скорость записи пленки, с которой работает электрокардиограф (чаще 25 или 50 ммсек) и артефакты (движение пациента по время процедуры, дрейф изолинии):

Зубец Р – отображает процессы в предсердии, в норме положительный, высотой до 2,5 мм и продолжительностью 0,1 с.
Зубец Q – показывает импульсы в межжелудочковой перегородке, продолжительность – 0,03 с.
Зубец R – самый высокий, отображает импульсы собственно желудочков.
Зубец S − отрицательный и неглубокий, свидетельствует о завершении прохождения импульса в желудочках.
Зубец Т – отражает реполяризацию желудочков.

Следующий важный показатель нормальной ЭКГ – синусовый сердечный ритм. Критерии: зубец Р есть перед всеми QRS, равный РQ (0,12-0,2 с) во всех отведениях и сердцебиение 60-80 уд./мин.

Кто делает

Доктор любой специальности имеет хотя бы минимальное представление, как читать кардиограмму сердца, уметь распознавать признаки тяжелых состояний. Чаще всего расшифровуют кардиограммы терапевты или кардиологи, ведь они назначают это исследование. Фельдшеры и врачи скорой помощи читают пленки, чтобы быстро принять решение о медицинской поддержке или госпитализации в кардиостационар. Во многих поликлиниках работают доктора, которые делают только расшифровку кардиограмм (врач функциональной диагностики) и пишут заключение к выполненному исследованию.

Современные кардиографы в конце записи предоставляют предварительный результат исследования с указанием размеров интервалов и зубцов, ЧСС, положения электрической оси сердца и признаками таких патологий: блокады, аритмии, гипертрофии стенок миокарда. Это облегчает работу доктора в подсчете и измерении сегментов, но при том бывает, что программа неверно интерпретирует результаты. Врач перепроверяет патологические признаки на ЭКГ и делает правильное заключение.

В некоторых случаях вывод электрокардиограммы сердца не решает вопрос диагностики окончательно. Доктор может попросить показать предыдущие пленки и заключения других обследований. При постановке диагноза учитывают данные анамнеза, течения заболевания, приема лекарственных препаратов.

Можно ли самостоятельно интерпретировать результаты

Многие пациенты желают знать, как самостоятельно расшифровать кардиограмму сердца, ведь часто хочется поскорее выяснить результат исследования, чтобы успокоить себя. Но это задание лучше доверить доктору, получив грамотную консультацию, хоть и некоторые данные ЭКГ просто интерпретировать даже новичкам. Процедуру сделать легче, если запись высокого качества и на пленке нет артефактов.

Чтобы понять, как прочитать кардиограмму сердца, нужно знать о параметрах ритма и частоты сердцебиения. Для определения числа сокращений подсчитывают количество больших квадратов на пленке между двумя ближайшими зубцами R. На скорости 50 ммс разделяют 600 на количество квадратов, а при 25ммс − 300 делят на число квадратов.

После указывается значение ЭОС. Как говорилось ранее, положение оси бывает нормальным, горизонтальным или вертикальным. Норма: вертикальное у худощавых людей, горизонтальное – у гиперстеников (коренастых, с широкой грудной клеткой). Отклонение ЭОС расшифровывают как гипертрофию стенок миокарда, блокаду проводящих путей или других патологий.

Как выглядит заключение электрокардиографии

Существует общепринятая норма формулировки заключений ЭКГ, которой придерживаются все врачи. В начале описания пишут полную характеристику зубцов, сегментов и интервалов, указывая их размер, амплитуду и продолжительность. Затем отмечают тип ритма (вариант нормы − синусовый) и направление оси сердца. Если показатели в порядке, то доктор делает пометку, что на кардиограмме нарушений не выявлено.

Если зафиксированы отклонения от нормы, врач вносит их в заключение: какой зубец или сегмент изменен и о какой проблеме говорит. Высокий и заостренный зубец Р − признак увеличения правого предсердия (легочного сердца), а раздвоенный двугорбый Р интерпретирует увеличение левого предсердия.

Если интервал РQ (норма 0,12-0,2 сек.) увеличен, то включают в описание ЭКГ характеристики атриовентрикулярной блокады и ее степень:

І − только удлинение интервала без других изменений;
ІІ – удлинение Р-Q;
ІІІ – нет связи между QRS и зубцом Р.

Один из важных ключей для диагностики − сегмент ST, ведь он отображает снижение кислородного обеспечения миокарда.

Комплекс QRS показывает процессы в желудочках, а его изменения или различные деформации говорят о блокаде ножек пучка Гиса, желудочковой экстрасистолии.

Изменения зубца Т отображают патологические процессы при восстановлении сердца после сокращения. Двухфазный Т появляется при гиперкальциемии, интоксикации сердечными гликозидами; сниженный зубец Т говорит, что страдает эндокринная система (гипотиреоз, дисгормональная кардиомиопатия).

При патологическом ритме указывают, какой сегмент проводящей системы его сгенерировал. Выделяют:

предсердный ритм с ЧСС 45-60 уд./мин. (Р-негативный в ІІ и ІІІ отведениях перед желудочковым комплексом);
атриовентрикулярный − зубец Р появляется после QRS;
желудочковый – QRS широкий, нет связи с зубцом Р, ЧСС меньше 40 уд./мин.

Для наглядности наведем пример расшифровки нормальной электрокардиограммы: «PQ – 0,11 с. 2. QRS – 0,05 с. 3. QT – 0,3 с. 4. RR – 0,61 – 0,65 – 0,6. Ритм синусовый, регулярный. ЧСС 74 удара в минуту. Нормальное положение ЭОС».

Пример нормальной кардиограммы

Диагностическая ценность ЭКГ

Метод кардиографии появился давно и не теряет актуальности в наше время. С тех пор он усовершенствовался и видоизменился, но по-прежнему остается незаменимым исследованием заболеваний кардиоваскулярной системы.

Наиболее точно кардиограмма определяет причину патологии ритма. ЭКГ удачно регистрирует и появление параимпульсов, и указывает местонахождение очага, вид аритмии. Часто на пленке проявляется блокада проводящих путей (синоатриальная, АВ-узла, ножек пучка Гиса). Кроме выявления патологий, кардиограмма помогает доктору определиться с дальнейшей тактикой лечения.

А вот с диагностикой ИБС метод обычной электрокардиографии иногда не справляется. Ведь важно зафиксировать признак ишемии во время припадка, что не всегда происходит на приеме у врача. Но в таких случаях снимают кардиограмму при физической нагрузке, или с помощью холтера определяют приступы стенокардии.

На кардиограмме четко отображается инфаркт миокарда, что значительно облегчает его диагностику, а из-за простоты и скорости выполнения процедура помогает вовремя начать лечение. Кроме этого, ЭКГ-исследование выступает как показатель давности коронарного синдрома.

Метод электрокардиографии используют и для диагностики болезней сердечно-сосудистой системы, и в эндокринологической практике. Сахарный диабет увеличивает риск развития атеросклероза и ишемической болезни. При феохромоцитоме возможны нарушение ритма и кардиомиопатия. Диффузный токсический зоб − частая причина фибрилляции предсердий.

В современной медицинской практике электрокардиография остается одним из самых простых, быстрых и доступных методов диагностики. С ее помощью определяют ряд заболеваний на ранних стадиях и предотвращают множество осложнений.

Электрокардиограмма здорового человека

Заболевания системы в развитых странах занимают первое место по смертности. Стоит отметить, что заболевания сердца сильно помолодели за последние годы. На приеме кардиолога можно встретить как людей среднего и пожилого возраста, так и молодое поколение. Ряд болезней сердца протекает практически бессимптомно. Однако, даже при возникновении первых симптомов, мы не бежим к врачу со своей проблемой, а начинаем заниматься самолечением.

Рис. 1. Электрокардиограф ECG-1012 Dixion

Важно! Не стоит самостоятельно ставить себе диагноз и принимать лекарственные препараты, ставя эксперименты над своим здоровьем. Использование современных методов скрининговой диагностики состояния системы пациента помогают кардиологу в постановке диагноза. Электрокардиография — один из наиболее простых, быстрых и эффективных медом оценки состояния сердечно-сосудистой системы человека.

Перед снятием электрокардиограммы (ЭКГ) проверяется готовность прибора к работе (проводится калибровка). Электроды определенным образом накладываются на конечности пациента, для удобства они отмечены разным цветом. Сигнал от электродов преобразуется в электрокардиограмму и отображается на экране монитора.

Правила проведения ЭКГ

Один раз в 3–6 месяцев рекомендуется проходить процедуру ЭКГ здоровым людям, у которых нет проблем с сердцем. Людям с различными патологиями, в частности с , следует снимать ЭКГ не реже чем 1 раз в месяц, так как результат ЭКГ действителен только в течение этого периода времени. Стоит отметить, что процедура снятия ЭКГ является абсолютно безопасной и безболезненной для здоровья человека.

Первый электрокардиограф был изобретен талантливым нидерландский физиологом Виллемом Эйнтховеном. Ученый трудился над созданием прибора целых семь лет и 14 ноября 1903 года представил его человечеству. Прибор мог регистрировать и измерять электрические импульсы, которые появлялись в процессе сокращения сердечной мышцы. Вес прибора достигал 270 кг, чтобы снять электрокардиограмму требовалась помощь пяти человек, при этом пациент должен был погрузить руку и ногу в емкость с жидкостью. Несмотря на это, данное изобретение произвело революционный прорыв в медицине.

Сегодня, аппарат для снятия ЭКГ представляет собой компактное и портативное устройство. Данное устройство получило широкое распространение, используется практически в каждом медицинском учреждении: машины скорой медицинской помощи и реанимации, поликлиники и стационары круглосуточного пребывания. Для проведения процедуры снятия ЭКГ, рекомендуется соблюдать следующие правила:

НЕ употреблять большое количество пищи,
НЕ курить,
НЕ употреблять лекарственные препараты.

Пациенту необходимо раздеться до пояса и принять горизонтальное положение. Перед наложением электродов необходимо обработать их специальным токопроводящим гелем для наилучшего контакта с кожей.

Важно! Для верной расшифровки ЭКГ необходимо записаться на консультацию к кардиологу.

Расшифровка показателей

Сердце, как точный часовой механизм, работает по определенным принципам. Ему присуще:

автоматизм (импульс сокращается произвольно (спонтанно), возбуждая сердце);
возбудимость (возбуждающий импульс активирует работу сердца);
проводимость (орган проводит импульс от места их возникновения его до миокарда);
тоничность (способность сохранение формы сердца во время диастолы);
сократимость (способность сокращаться под действием импульсов);
абберантность (патологическое проведение импульса);
рефрактерность (отсутствие возбуждения клеток миокарда при появлении дополнительных импульсов).

По результатам ЭКГ можно понять общую картину состояния сердца пациента. В покое сердечная мышца электрически нейтральна. Под воздействием возбуждающего импульса формируется биопотенциал (разность потенциалов). В электрокардиографии разность потенциалов, которые мы измеряем, называются отведениями.

Как же правильно прочитать зашифрованное послание от нашего сердца? Типовая ЭКГ человека состоит из пяти положительных и отрицательных колебаний — зубцов, соответствующих циклу сердечной деятельности. Эти зубцы формируются за счет изменения значения амплитуды и высоты сигнала. Зная правильное толкование этих показателей, можно сделать вывод о работе системы.

Зубцы ЭКГ

Зубцы ЭКГ принято обозначать латинскими буквами — P,Q,R,S,T. Форма и величина этих зубцов отличается в разных электрокардиографических отведениях. На любой ЭКГ выделяют несколько зубцов, сегментов и интервалов, отражающий сложный процесс распространения волны возбуждения по сердцу. Ниже, на рисунке приведен пример нормальной ЭКГ человека:

Рис. 2. Схема нормальной ЭКГ человека

Значения основных зубцов, представленный на кардиограмме:

Зубец P. Предсердный комплекс, отражает процесс деполяризации правого и левого предсердий. Амплитуда P составляет 0,5–2,5 мм, продолжительность не превышает 0,1 секунды.
Зубец Q. Отражает возбуждение межжелудочковой перегородки (не обязательно с отрицательной амплитудой). Амплитуда Q в норме не более 2 мм (либо составляет 25%R), продолжительность Q не превышает 0,03 секунды.
Зубец R. Обусловлен деполяризацией желудочков.
Зубец S. Отражает возбуждение в базальном слое желудочков сердца. Необязательный отрицательный зубец. Амплитуда S колеблется в больших пределах, но не более 20 мм.
Зубец T. Отражает процесс реполяризации желудочков. Продолжительность не составляет 0,1–0,25 секунды.

Таким образом, наблюдение за электрокардиограммой позволяют характеризовать работу сердца. При наличии различных отклонений в работе сердца, они отображаются на электрокардиограмме отсутствием зубцов или их наличием не свойственному данному отведению, изменением продолжительностью интервалов, полярностью и амплитудой зубцов.

Оценка состояние сердца по электрокардиограмме

Только квалифицированный специалист может верно интерпретировать результат электрокардиограммы. Внимательно изучив ЭКГ, проведя расчет интервалов между зубцами врач способен дать объективную оценку работы системы. Электрокардиограмма с синусовым ритмом является нормой для здорового человека.

Следует учитывать следующие ключевые аспекты при расшифровке кардиограммы:

Частота сердечных сокращений (в норме не превышает 70 ударов в минуту), общий ритм сердца.
Расчет интервалов между зубцами. Значения интервалов позволяют выявить: ревматизм миокарда, ишемическую болезнь сердца, атеросклероз, миокардит. Стоит отметить, что при сильной патологии измененные промежутки видно сразу.
Электрическая ось сердца (ЭОС) проекция результирующегося вектора возбуждения желудочков во фронтальной плоскости. Измеряется в градусах, считается от изолиний по амплитуде зубца.
Комплекс QRS отражает процесс деполяризации желудочков, измеряется во втором стандартном отведении от начала Q до конца R (рисунок 2). Продолжительность в норме составляет 0,05 — 0,1 секунду.
Сегмент ST соответствует периоду, когда оба желудочка полностью охвачены возбуждением, измеряются от конца S до начала T. Продолжительность ST зависит от частоты пульса. В норме сегмент ST расположен на изолинии, депрессия ST допускается до 0,5 мм, подъем в стандартных отведениях не должен превышать 1 мм. Доктор делает выводы о хаотичности деполяризации и реполяризации сердца.
Возраст, пол и эмоциональное состояние пациента. У пожилых людей наблюдается замедленное сердцебиение, у беременных женщин -учащенное.

Современные аппараты ЭКГ имеют расширенный спектр функций с возможностью автоматической расшифровки кардиограммы, точно регистрируя изменения разности потенциалов. Помимо этого, могут обеспечивают вывод на дисплей основных показателей и даже поставить диагноз. Однако, полностью доверять таким приборам не стоит, а постановку окончательного диагноза лучше доверить врачу — кардиологу.

Электрокардиограмма — это объективное графическое отображение состояния сердца. Простой, быстрый и неинвазивный метод диагностики не имеет противопоказаний. Процедура проведения ЭКГ не займет у Вас много времени, однако позволит выявить заболевания системы.

Читайте также:
