Подострая стадия инфаркта миокарда. Остаточные явления инфаркта миокарда на ЭКГ

Добавил пользователь Евгений Кузнецов
Обновлено: 06.11.2024

Каждый из нас может столкнуться с множеством проблем со стороны сердечно-сосудистой системы. Одним из самых распространённых заболеваний является инфаркт миокарда. Но даже при современном уровне развитии медицины диагностировать патологию не всегда представляется возможным. Существуют «немые» зоны сердца, которые не удаётся визуализировать, и к ним относится задняя стенка левого желудочка. Об особенностях течения сосудистой катастрофы в данном анатомическом сегменте я бы хотел рассказать в статье.

Кратко об анатомии и физиологии

Для начала попробуем разобраться, что представляет собой задняя стенка левого желудочка. Сердце – это полый мышечный орган, который обеспечивает циркуляцию крови по всему телу. Оно состоит из 4 камер: 2 желудочка и 2 предсердия. Главным компонентом мышечного насоса является левый желудочек, который обеспечивает подачу крови, обогащённой кислородом, всем тканям организма.

Толщина миокарда левого желудочка примерно в 2-3 раза больше прочих отделов органа и составляет в среднем от 11 до 14 мм. Поэтому, ввиду большого размера, данному участку сердца требуется больший объём крови, которую он получает по правой коронарной артерии и её огибающей ветви. Любое поражение приносящих свежий кислород сосудов быстро отражается на функциональной активности и может привести к гибели кардиомиоцитов.

Ввиду описанных выше особенностей инфаркт миокарда в 99,9 % случаев затрагивает исключительно левый желудочек.

Порядка 10-15 % сосудистых катастроф приходится на заднюю стенку, которая, для удобства врачей, разделяется на два основных отдела:

Последние научно-исследовательские работы кардиохирургов, а так же мой личный опыт позволили придать данной проблеме большую актуальность. Если развивается инфаркт миокарда задней стенки левого желудочка, то он практически невидим на ЭКГ, часто прячется под маской стенокардии. В результате пациент не получает необходимого комплекса лечебных мероприятий. Клетки органа продолжают погибать, наблюдается множество неблагоприятных последствий в будущем.

К счастью, в 60-70 % наблюдений инфаркт задней стенки сердца сочетается с некрозом соседних областей (задненижний, заднеперегородочный, заднебоковой), что чётко отражается на кривой электрокардиограммы.

Причины

На самом деле существует огромный перечень факторов, приводящих к поражению коронарных артерий, однако наиболее значимыми являются:

Атеросклероз. Встречается у большинства лиц старше 60 лет на фоне нарушения обмена липидов (повышение общего холестерина, ЛПНП и ТАГ, снижение ЛПВП). В результате формирования патологических наложений на стенках сосудов происходит их обструкция. Состояние дополнительно усугубляется оседанием тромботических масс. Я не встречал больных кардиологического профиля без признаков данного заболевания.
Миграция тромбов из отдалённых участков. Подобное явление наиболее характерно для лиц, страдающих варикозной болезнью вен нижних конечностей, значительно реже встречается на фоне длительной гиподинамии (течение тяжёлых соматических заболеваний) при отсутствии антиагрегантной терапии. Как правило, лица среднего и пожилого возраста вообще не обращают внимания на изменения венозного русла на ногах. Однако молодые девушки, которые беспокоятся о своей привлекательности, заботятся об этом куда больше.
Спазм сосудов. Может иметь место на фоне расстройств центральной нервной системы (неврозы, систематические стрессы).

Предрасполагают к развитию инфаркта миокарда такие факторы, как:

артериальная гипертензия;
ожирение (повышение ИМТ более 30 кг/м 2 );
гиподинамия (ВОЗ рекомендует ежедневно проходить не менее 8 000 шагов);
нарушения со стороны липидного профиля;
наличие вредных привычек (курение, систематическое употребление алкогольных напитков и наркотических средств);
мужской пол;
возраст от 45 лет.

Произвести оценку наличия факторов риска вы можете самостоятельно. Если имеется хотя бы 3 из выше описанных, то вероятность фатального осложнения со стороны сердечно-сосудистой системы повышается в 2.5 раза. Ещё не поздно всё изменить и обеспечить себе здоровое будущее.

Клинические проявления

Заподозрить приближающийся задний инфаркт миокарда и прочие сосудистые осложнения (например, инсульт или кровоизлияние в глазное яблоко) вполне можно в бытовых условиях.

Как правило, им предшествуют такие состояния, как:

гипертонический криз;
приступ нестабильной стенокардии (при течении ИБС в анамнезе);
эпизоды аритмий;
изменение общего состояния и поведения (внезапные резкие головные боли, повышенная потливость, слабость, озноб).

Болезненность и дискомфорт за грудиной – единственное, что объединяет всех людей с развившимся инфарктом миокарда.

Боль имеет специфические характеристики:

продолжительность свыше 15 минут;
локализация за грудиной;
отсутствие эффекта от нитроглицерина и прочих нитратов;
возможность иррадиации в левую лопатку, плечо, предплечье и мизинец.

Крайне редко выявляется «немая картина», когда боль полностью отсутствует, а наблюдается лишь слабость и повышенное потоотделение.

Совет специалиста

Важный признак – длительность болевых ощущений. Стабильная стенокардия напряжения никогда не бывает столь продолжительной. Если у вас дискомфорт за грудиной наблюдается более 15 минут – срочно вызывайте бригаду врачей, так как клетки сердца уже испытывают острую гипоксию, которая в ближайшее время может перейти в необратимую стадию (некроз).

Нарушение функциональной активности сердца

В задней стенке левого желудочка не проходят важные проводящие пути, следовательно, нарушения ритма не характерны, но иногда встречаются (на моей памяти подобных ситуаций никогда не наблюдалось). За счёт выключения из работы значительных масс миокарда могут быть выявлены явления застоя со стороны малого (одышка, кашель с прожилками крови) и большого (отёки на ногах и в полостях организма, увеличение размеров печени, бледность кожных покровов с синеватым оттенком в дистальных отделах) кругов кровообращения.

Диагностика

Основополагающим методом постановки диагноза является электрокардиография.

Острый базальный изолированный инфаркт миокарда вообще невозможно выявить не при каких условиях. Поражение диафрагмального отдела задней стенки можно распознать по косвенным признакам. Изменения на ЭКГ, характерные для стадий сосудистой патологии (острейшая, острая, подострая, рубцевание) отсутствуют.

Итак, врач заподозрит наличие инфаркта по следующим критериям:

возрастание амплитуды зубца R в V₁ и V₂;
снижение глубины зубцов S в 1 и 2 грудных отведениях;
вольтаж зубцов S и R в первых двух отведениях одинаковый;
раздвоение зубца R (часто диагностируется, как блокада правой ножки пучка Гиса);
подъём зубца T в V1-V

В национальном руководстве для врачей описаны варианты мелкоочагового диафрагмального инфаркта с появлением характерного патологического зубца Q и подъёмом сегмента ST. Однако в личной практике ни разу не удавалось зафиксировать подобных изменений на кардиограмме, хотя клиника присутствовала.

Инструментальная диагностика

Для установления дисфункции стенки сердца применяется Эхо-КГ. Ультразвуковые волны с высокой точностью выявляют участки гипо- или акинезии миокарда, позволяя заподозрить в них некротические или уже рубцовые трансформации.

Чтобы найти локализацию очага обструкции коронарных артерий широко используется коронография. После введения контрастного вещества выполняется серия рентгенологических снимков, на которых чётко видны участки сужения.

Лабораторная диагностика

Для подтверждения диагноза могут быть задействованы:

Общий анализ крови (повышение числа лейкоцитов и СОЭ); – повышается при наличии некроза сердечной или любой скелетной мышцы. Поражение задней стенки всегда носит незначительный характер, ввиду чего уровень тропонина может не возрасти, приведя к диагностическим ошибкам.

Оба способа позволяют подтвердить инфаркт миокарда только спустя 6-7 часов. А золотое окно, в которое можно устранить причину окклюзии и восстановить «едва живые» кардиомиоциты составляет всего 3 часа. Крайне сложный выбор, не правда ли? Эхо-КГ и прочие высокоинформативные методы (МРТ) имеются далеко не у всех лечебных учреждений.

Экстренная помощь

Если Вам довелось встретить человека с инфарктом миокарда, то порядок действий будет следующим:

Незамедлительно вызвать бригаду скорой помощи.
Уложить больного на кровать, приподняв головной конец тела.
Обеспечить приток свежего воздуха (открыть окна).
Облегчить дыхание (снять стесняющую верхнюю одежду).
Каждые 5 минут давать любой нитропрепарат («Нитроглицерин») под язык, попутно измеряя АД и ЧСС перед новой дозой. При повышении частоты сердечных сокращений более 100 ударов в минуту или снижении артериального давления ниже 100/60 мм. рт. ст. терапию прекращают.
Предложить принять внутрь «Ацетилсалициловую кислоту» (0.3 г.).

Нельзя проводить попытки устранения коронарных болей обычными анальгетиками. Разве способно обезболивающее средство предотвратить некроз клеток сердца? К тому же может стереться клиническая картина, что затруднит диагностику.

Лечение

Сразу после постановки диагноза проводится экстренная терапия следующими препаратами:

Подострая стадия инфаркта миокарда. Остаточные явления инфаркта миокарда на ЭКГ

Третья (подострая) стадия отражает изменения на ЭКГ, связанные с наличием зоны некроза, в которой происходят в это время процессы рассасывания, пролиферации, репарации и организации, и с наличием «зоны ишемии», изменения в которой обусловлены в незначительной степени недостаточностью кровоснабжения миокарда и главным образом воспалительной реакцией вследствие контакта с рассасывающимся очагом некроза. Зоны повреждения на этом этапе развития инфаркта обычно уже нет. На ЭКГ в отведениях с положительным электродом над инфарктом отмечается увеличенный зубец Q и отрицательный симметричный зубец Т.

Длительность подострой стадии колеблется от 1 до 2 мес в зависимости от величины инфаркта и течения болезни. На протяжении этого периода на ЭКГ постепенно уменьшается глубина зубца Т в связи с уменьшением «зоны ишемии».

Четвертая стадия — стадия зубца, образовавшегося на месте инфаркта. На ЭКГ имеются изменения только комплекса QRS. Главным из них является увеличенный зубец О, что обусловлено уменьшением электродвижущей силы данной области вследствие замещения миокарда электрически неактивной рубцовой тканью. Кроме того, на ЭКГ отмечаются сниженный или расщепленный зубец R в отведениях над рубцом и высокий зубец Р в противоположных позициях. Сегмент S—Т на изолинии, а зубец Т, как правило, отрицательный. Иногда зубец Т положительный.

Увеличенный зубец Q обычно определяется на ЭКГ в течение многих лет, часто всю жизнь. Однако он может и уменьшиться. Иногда зубец Q довольно быстро (в течение нескольких месяцев) или постепенно (на протяжении нескольких лет) уменьшается до нормальных размеров. В этих случаях на ЭКГ не отмечается никаких признаков перенесенного инфаркта миокарда.

Такую возможность следует иметь в виду, чтобы не ошибиться в сложных случаях. Обычно полное исчезновение электрокардиографических признаков инфаркта наблюдается при относительно небольшом рубце или при расположении его в областях, малодоступных обычным отведениям ЭКГ. Причина такого постепенного уменьшения патологического зубца Q на ЭКГ в динамике, возможно, связана с компенсаторной гипертрофией мышечных волокон внутри рубца или циркулярно по периферии рубца.

Приведенная динамика ЭКГ по стадиям развития инфаркта миокарда имеет практическое значение, так как позволяет правильно определить время возникновения инфаркта и провести в каждом случае сопоставление динамики течения болезни и ЭКГ.

В зависимости от преимущественного поражения той или иной области сердца различают следующие основные локализации инфаркта миокарда:
I. Инфаркты передней стенки левого желудочка:
а) распространенный инфаркт передней стенки левого желудочка с вовлечением передней части межжелудочковой перегородки и боковой стенки (распространенный передний инфаркт);
б) инфаркт передней стенки, прилежащих участков боковой стенки и верхушки левого желудочка (переднебокоЕой инфаркт);
в) инфаркт передней части межжелудочковой перегородки;
д) инфаркт верхних отделов передней стенки (высокий передний инфаркт);
е) распространенный инфаркт верхних отделов передней и боковой стенок левого желудочка (высокий переднебоковой инфаркт).

II. Инфаркты задней стенки левого желудочка:
а) инфаркт нижнеправых отделов задней стенки левого желудочка, обычно с вовлечением задней межжелудочковой перегородки (заднедиафрагмальный инфаркт);
б) инфаркт нкжнелевых отделов задней стенки и боковой стенки левого желудочка (заднебоковой инфаркт);
в) инфаркт верхних отделов задней стенки левого желудочка (заднебазальный инфаркт).

III. Глубокий инфаркт межжелудочковой перегородки и прилегающих отделов передней и задней стенок желудочка (глубокий перегородочный инфаркт).

IV. Инфаркты боковой стенки левого желудочка:
а) обширный инфаркт преимущественно нижних отделов боковой стенки левого желудочка (боковой инфаркт);
б) инфаркт, ограниченный верхними отделами боковой стенки левого желудочка (высокий боковой инфаркт).

V. Субэндокардиальный мелкоочаговый инфаркт левого желудочка (одной из локализаций, указанных в п. I, II, III, IV).
VI. Интрамуральный мелкоочаговый инфаркт левого желудочка (одной из локализаций, указанных в п. I, II, III, IV).
VII. Инфаркт правого желудочка.
VIII. Инфаркт предсердий.

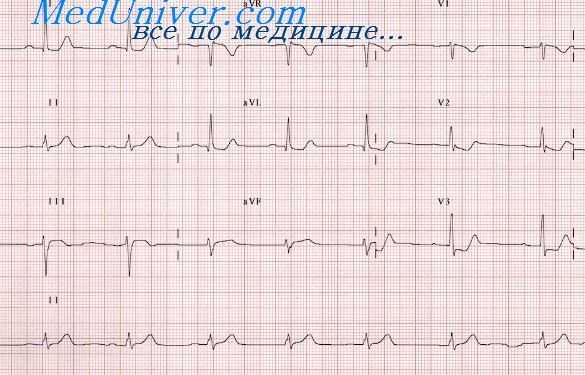

Третья стадия инфаркта миокарда. ЭКГ признаки подострой стадии инфаркта миокарда

В дальнейшем на ЭКГ отмечается медленное уменьшение глубины зубца Т (третья — «подострая стадия»). Обычно зубец Т остается максимально глубоким до 20 — 25-го дня, затем постепенно его глубина уменьшается до 40 — 50-го дня болезни, когда он либо становится положительным, либо изоэлектричным, либо остается отрицательным неглубоким на длительное время.

Гистологическое исследование сердца 24 из 32 умерших в период повторной инверсии зубца Т (7 — 40-е сутки инфаркта) выявило наряду с признаками расплавления и организации очага некроза, в зоне организующихся повреждений и в непораженном миокарде на границе и вблизи инфарктного очага инфильтраты из лимфоидных и плазматических клеток, с отдельными эозинофильными клетками и гистиоцитами. Эту гистологическую картину миокарда в перифокальной зоне мы расценивали как проявление аутоаллергической (иммунной) реакции типа очагового миокардита (М. И. Кечкер, Т. А. Наддачина, 1970). В тех редких случаях (3 из 32 случаев в данном исследовании), где на ЭКГ и на 14 — 16-е сутки отсутствовала повторная инверсия зубца Т, при морфологическом исследовании определялось много фокусов ареактивных некрозов без лимфоцитарных и плазмоклеточных инфильтратов. Это свидетельствовало об отсутствии аутоиммунной реакции.

Очаговый воспалительный процесс в миокарде может изменить потенциал мембраны пораженных клеток в период быстрой реполяризации и отклонить вектор Т, так же как и ишемия миокарда, в сторону, противоположную локализации процесса. Это ведет к регистрации на ЭКГ отрицательного симметричного зубца Т. Поэтому наличие локализованной, именно вокруг организующегося очага некроза, воспалительной аутоиммунной реакции в период 2 — 4-й недели инфаркта, вероятно, является причиной появления и нарастания глубины повторной инверсии зубца Т ЭКГ. Таким образом, в этих работах и следующих нами была сформулирована аутоиммунная гипотеза генеза повторной инверсии зубца Т ЭКГ на 2 — 3-й неделе острого периода инфаркта. В соответствии с выдвинутой аутоиммунной гипотезой мы описали полифазную динамику направления зубца Т ЭКГ в течении инфаркта миокарда, состоящую из 5 фаз:

— I фаза — положительный высокий («гигантский») зубец Т, сливающийся с приподнятым сегментом RS - Т в первые часы инфаркта;
— II фаза — отрицательный коронарный зубец Т (первая инверсия), появляющийся в конце первых или на вторые сутки болезни, обусловленный ишемией миокарда (Bayley R., 1942, 1943);

— III фаза — промежуточная фаза изменений зубца Т (начинается на 3 — 6-е сутки инфаркта), характеризуется уменьшением отрицательности, прекращением углубления или появлением вновь положительного (или сливающегося с сегментом RS - Т) зубца Т, связана с уменьшением ишемии и улучшением кровоснабжения пораженной области;
— IV фаза — повторная инверсия зубца Т и прогрессивное его углубление на 2 — 3-й неделе инфаркта, связанная с аутоиммунной очаговой воспалительной реакцией вокруг организующегося некроза;

— V фаза — постепенное уменьшение глубины зубца Т в течение подострой стадии инфаркта (4 — 7 недели) с превращением в части случаев в положительный зубец Т (уменьшение иммунной воспалительной реакции миокарда в процессе образования рубца).

Такая же полифазная динамика реципрокных изменений зубца Т (но с прямо противоположным его направлением) наблюдается в отведениях с положительным полюсом с противоположной стороны от инфарктного очага.
Изложенная выше гипотеза генеза повторной инверсии зубца Т на 2 — 3-й неделе инфаркта была подтверждена нами в исследованиях как циркулирующих аутоантител (ААТ). так и фиксированных к миокарду ААТ (М. И. Кечкер с соавторами, 1974, 1976, 1990, 1995). Было показано, что имеет место появление и нарастание циркулирующих ААТ с 5 — 6-х суток инфаркта к 15 — 16-м суткам, совпадающее цо времени с повторным углублением зубца Т ЭКГ, так же как и их постепенное уменьшение в подострой стадии болезни. Фиксированные к миокарду ААТ (Jg G) определялись в сердцах умерших от инфаркта на 10 — 25-е сутки локально только в кардиомиоцитах, расположенных по периферии инфарктного очага. В интактном миокарде и в очаге некроза они не фиксировались. Т.е. имеющий место очаговый иммунный воспалительный процесс изменяет направление вектора Т и ведет к развитию повторной инверсии зубца Т ЭКГ.

Изменения ЭКГ при инфаркте миокарда. ЭКГ при острой фазе инфаркта миокарда

Больные инфарктом миокарда поступают под наблюдение врача в разные сроки, а следовательно, в различные периоды развития болезненного процесса. В соответствии с этим морфологические функциональные нарушения в поврежденном миокарде будут разнообразны, что отражается на ЭКГ. В зависимости от того, в каком периоде снимается ЭКГ, изменения будут претерпевать или комплекс QRS, или зубец Т, или сегмент S—Т.

Для инфаркта миокарда в ранних стадиях развития характерна довольно быстрая и очень резкая динамика ЭКГ. В более поздних стадиях его изменения на ЭКГ происходят медленнее. При сопоставлении изменений на ЭКГ, снятых в различные сроки болезни, с патоло-гоанатомическими данными выделено четыре основные стадии электрокардиографических изменений.

Первая стадия изменений на ЭКГ ишемическая. Часть острой стадии по Г. Я. Дехтярю (1966), стадия повреждения, по М. И. Кечкеру и Р. Л. Аврук (1966), связана с образованием очага повреждения в стенке желудочка. Эти изменения появляются уже в течение первого часа прекращения кровоснабжения данного участка миокарда, отмечаются иногда на протяжении 1—2 ч или 1—3 дня. Изменения на ЭКГ в течение этой стадии в отведениях над очагом поражения следующие: сначала увеличивается с заострением амплитуда зубца Т. Обычно сегмент S—Т в этот период совершает быструю эволюцию — вначале слегка опускается, а затем резко приподнимается над изолинией. Изменения формы и высоты зубца Т и смещение сегмента S—Т на фоне болевого приступа в течение 1—2 ч позволяют дифференцировать «гигантский» коронарный зубец Т, от стойко высокого зубца Т как варианта нормы или признака некоронарной патологии. Следующим этапом эволюции ЭКГ в стадии повреждения являются:
— значительный подъем сегмента S—Т над изолинией, на этом первом этапе возможно обратное развитие изменений в сердце и на ЭКГ;
— постепенное снижение зубца Т вследствие расширения зоны повреждения на субэпикардиальные слои миокарда желудочка. ЭКГ в этот период имеет форму монофазной кривой. В отведениях с положительным электродом, расположенным над областью сердца, противоположной очагу поражения, часто отмечается смещение сегмента S—Т вниз от изолинии, иногда отрицательный зубец Т (реципрокные изменения). На этом этапе обычно образуется большой очаг инфаркта или мелкоочаговый некроз.

Вторая (острая) стадия инфаркта связана с образованием зоны некроза в центре очага повреждения и значительной величины зоны ишемии на периферии очага. В некоторых случаях вторая стадия начинается рано, через 2—3 ч после начала приступа, а иногда через 1—3 дня. Продолжается она в течение 2—3 нед. На ЭКГ в отведениях над инфарктом образуется глубокий и широкий зубец Q, а зубец R уменьшается (QRS формы QS, Qr, QrS), или глубоко расщепляется зубец R на восходящем колене. Так как образование зубца Q связано с зоной некроза, то чем оно глубже и шире распространяется в стенке желудочка, тем шире и глубже будет зубец Q. Если вместо высокого зубца Р в отведении регистрируется зубец QRS, то принято считать, что имеет место трансмуральный инфаркт миокарда, то есть некроз развился на всю толщину стенки желудочка в данной области.

Принято считать установление сегмента S—Т на уровне изолинии признаком окончания острой стадии. На протяжении острой стадии наблюдается сложная динамика направления, амплитуды и формы зубца Т. В отведении с положительным электродом над областью инфаркта зубец Т в начале острой стадии отрицательный, симметричный, не очень глубокий. Этот отрицательный коронарный зубец Т связан с зоной ишемии по периферии очага инфаркта. Через 3—5 дней глубина зубца Т уменьшается, он часто сглаживается или становится положительным. По всей вероятности, данные изменения обусловлены уменьшением ишемии. На 10—15-й день от начала инфаркта зубец Т вновь становится отрицательным. В течение всего оставшегося периода острой стадии он довольно быстро углубляется, достигая наибольшей глубины к концу ее или к началу подострой.

Повторное углубление зубца Т во второй половине острой стадии связано, вероятно, с перифокальной воспалительной реакцией миокарда, окружающего очаг инфаркта, вследствие аутоаллергии при рассасывании некротизированной ткани (М. И. Кечкер, Т. А. Наддачина, 1970).

В отведениях с противоположной от инфаркта стороны сердца можно зарегистрировать высокий зубец R, высокий остроконечный зубец Т и смещенный вниз от изолчнии сегмент S—Т. II в этих отведениях наблюдается динамика зубца Т и сегмента S—Т в те же сроки, но в противоположном направлении. Описанная псевдоположительная динамика зубца Т на 3—5-й день и псевдотрицательная его динамика на 7—10-й день после инфаркта не связаны с новым изменением коронарного кровообращения, а обусловлены закономерной динамикой самого инфаркта в острой стадии.

Инфаркт миокарда на ЭКГ: фото пленок и принципы расшифровки

Инфаркт миокарда (ИМ) представляет собой острую форму ишемической болезни сердца. Возникает вследствие внезапного нарушения кровоснабжения сердечной мышцы, из-за закупорки (тромбоза) атеросклеротической бляшкой одной из венечных артерий. Это приводит к некрозу (гибели) определенного количества клеток сердца. Изменения при таком заболевании можно увидеть на кардиограмме. Виды инфаркта: мелкоочаговый – охватывает менее половины толщины стенки; крупноочаговый – больше ½; трансмуральный – поражение проходит сквозь все слои миокарда.

Признаки патологии на пленке

Электрокардиография на сегодня − наиболее важный и доступный метод диагностики инфаркта миокарда. Делают исследование с помощью электрокардиографа − аппарата, который трансформирует сигналы, полученные от работающего сердца, и превращает их в кривую линию на пленке. Запись расшифровывает врач, сформировав предварительное заключение.

К общим диагностическим критериям ЭКГ при инфаркте миокарда относят:

Может ли ЭКГ не показать инфаркт

Есть ситуации, когда признаки ИМ на ЭКГ не очень убедительны или вовсе отсутствуют. Причем случается это не только в первые часы, а даже на протяжении суток с момента заболевания. Причина подобного явления − зоны миокарда (левый желудочек сзади и его высокие отделы спереди), которые не отображаются на рутинной ЭКГ в 12 отведениях. Поэтому картину, характерную для ИМ, получают только при снятии электрокардиограммы в дополнительных вариантах: по Небу, по Слапаку, по Клетену. Также для диагностики используют кардиовизор – прибор, определяющий скрытые патологические изменения в миокарде.

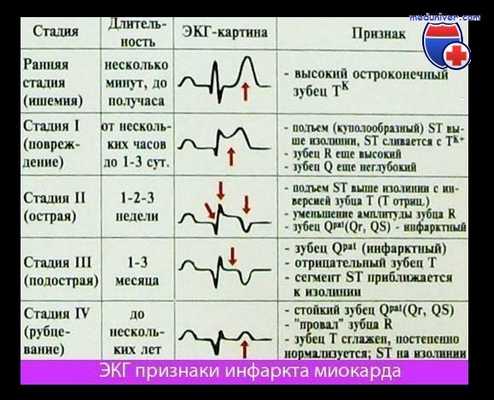

Определение стадии

Раньше выделяли четыре стадии ИМ:

острейшая;
острая;
подострая;
рубцевания.

В последних классификациях первая стадия носит название острого коронарного синдрома (ОКС).

Увеличение высоты зубца Т (высокий и заостренный).
Смещение ST вверх (элевация) или вниз (депрессия) от изолинии.
Слияние ST и T.

Патологический зубец Q или QS.
Уменьшение зубца R.
Смещение ST ближе к изолинии.
Формируется T (в основном отрицательный, «коронарный Т»).

Патологический зубец Q или QS.
ST на изолинии.
Уменьшение глубины T, который прежде был отрицательным.

Патологический зубец Q или QS сохраняется.
ST на изолинии.
Т бывает: отрицательным, изоэлектрическим, слабоположительным.

К свойствам первых трех стадий относятся реципрокные изменения – при сравнении, в отведениях, противоположных патологическому процессу, наблюдают обратные ему отклонения (элевация вместо депрессии, положительный Т взамен отрицательного).

Фото с расшифровкой

Рис. 1. Острый коронарный синдром.

Рис. 2. Острый коронарный синдром-2.

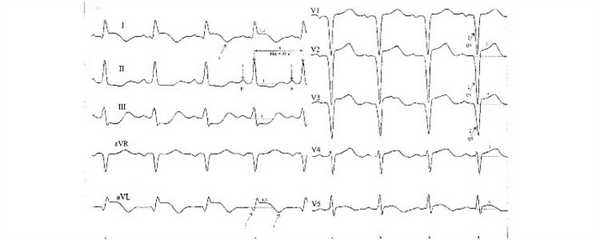

Рис 3. Острый инфаркт миокарда.

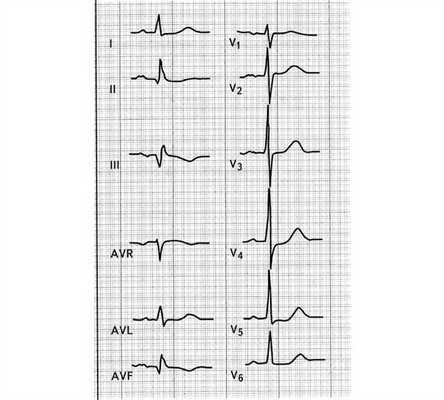

Рис. 4. Подострый инфаркт миокарда.

Рис. 5. Стадия рубцевания.

Как определить очаг инфаркта по ЭКГ

Каждое отведение отображает изменения от определенного участка сердечной мышцы. Для лучшего понимания, какая же локализация инфаркта миокарда по ЭКГ, рассмотрим соответствие области сердца и отведения:

І – левый желудочек (ЛЖ) спереди и сбоку;
ІІ – подтверждает І или ІІІ-отведение;
ІІІ – диафрагмальная поверхность, сзади;
aVL – боковая стенка ЛЖ;
aVF – та же, что и ІІІ;
V1, V2 – межжелудочковая перегородка;
V3 – передняя стенка;
V4 – верхушка;
V5, V6 – ЛЖ сбоку;
V7, V8, V9 – ЛЖ сзади.

Отведение по Небу:

A – передняя стенка ЛЖ;
I – нижнебоковая стенка;
D – сбоку и сзади;
V3R, V4R – правый желудочек (ПЖ).

патологический Q, QS, QR;
ST выше изолинии;
T «коронарный»;
R не увеличивается в правых грудных.

зубец R уменьшается;
остальные признаки, как при ИМ МЖП.

аналогичны ИМ-верхушки, только есть еще и в V3, I и А по Небу;
противоположные отклонения в ІІІ, aVF.

характерные для инфаркта изменения в І, ІІ, aVL, V3 – V6, A и I по Небу;
реципрокные изменения в ІІІ, aVF и D по Небу.

отклонения в І, aVL;
реципрокные изменения в V1, V2, реже в ІІІ, aVF;
прямые особенности ИМ в дополнительных грудных.

отклонения в V5 – V6, І, ІІ, aVL и І по Небу;
противоположные изменения в V1 – V2.

отклонения только в aVL.

отклонения в ІІ, ІІІ, aVF и D по Небу;
реципрокные изменения в І, aVL, V1 – V3.

отклонения в ІІ, ІІІ, aVF, V5 – V6;
противоположные изменения в V1 – V3.

только в V3R – V4R, иногда V5R – V6R.

PQ выше изолинии во II, III, aVF, V1 – V2 (чаще при инфаркте правого);
PQ снижен во II, III или поднят в I, aVL, V5 – V6 (при ИМ левого предсердия).

Часто встречается обширный инфаркт, при котором повреждение охватывает большие площади сердца. В таком случае проявления на ЭКГ несут в себе совокупность отклонений из определенных областей одновременно.

Стоит быть внимательным при обнаружении полной блокады левой ножки пучка Гиса, поскольку она скрывает патологические формы инфаркта.

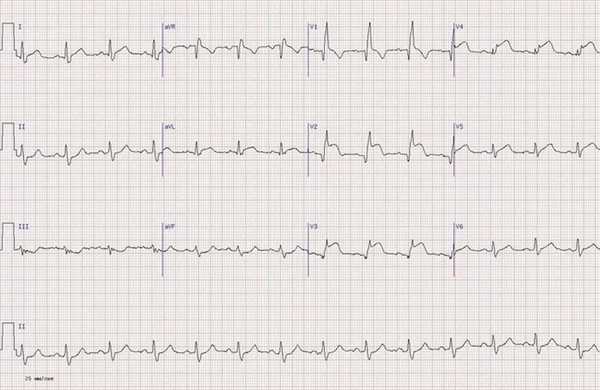

Рис. 6. Переднеперегородочный ИМ.

Рис. 7. ИМ с переходом на верхушку сердца.

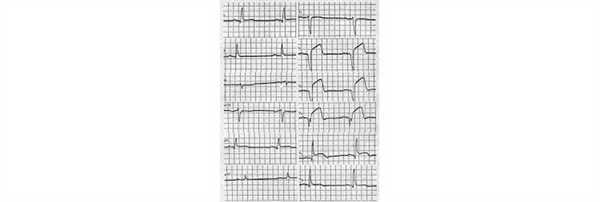

Рис. 8. ИМ передней стенки ЛЖ.

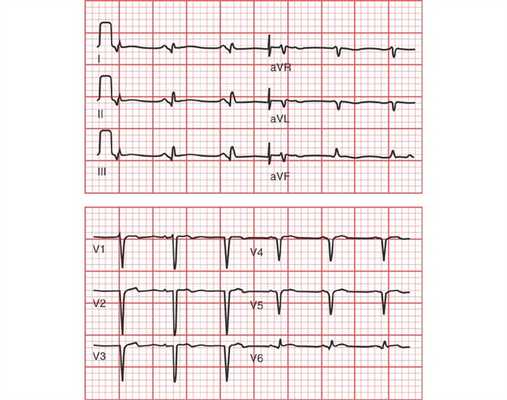

Рис. 9. Переднебоковой ИМ.

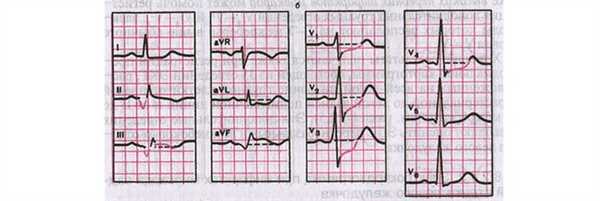

Рис. 10. Заднедиафрагмальный ИМ.

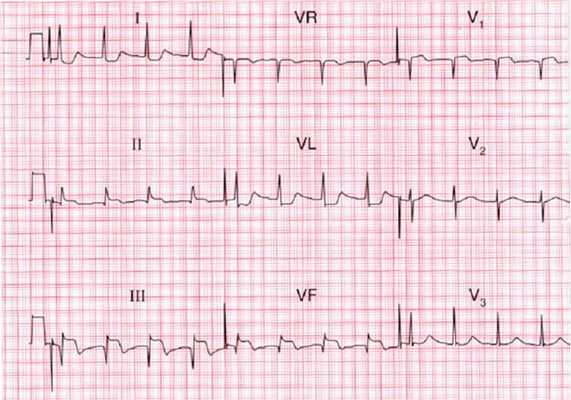

Рис. 11. Инфаркт ПЖ.

Выводы

Описанная болезнь − крайне серьезная и жизнеугрожающая патология. От ее своевременной диагностики и лечения зависит жизнь человека. Поэтому людям следует быть очень внимательными к своему здоровью и при появлении симптомов инфаркта миокарда обращаться за неотложной помощью. Обследование такого больного обязательно начинается с ЭКГ. При подозрении на скрытые формы снимают кардиограмму в дополнительных отведениях. Если у пациента, который ранее уже перенес инфаркт, клинические признаки такой патологии, то предполагают повторный эпизод болезни. Но часто на ЭКГ из-за рубца от ранее перенесенных атеротромбозов новых изменений можно и не увидеть. В подобных ситуациях применяют дополнительные методы исследования с определением маркеров ИМ в крови.
