Другие названия – транспищеводная эхокардиография (ТПЭ).

Метод чреспищеводной эхокардиографии получил серьезное развитие в 90-х годах прошлого века. На сегодняшний день эта методика прочно завоевала одно из ведущих мест в кардиологических исследованиях. Без нее невозможно представить проведение операций на сердце. При этом немало пользы приносит чреспищеводная эхокардиография как в консультативной практике, так и при лечении неотложных кардиологических состояний. Используется преимущественно в условиях стационара, поскольку требует наличия высокотехнологичного оборудования и подготовленных специалистов.

ЧПЭхоКГ может проводиться под местной анестезией, однако, наибольшую информативность и комфорт пациента обеспечивает исследование во сне, т.е. в условиях общей анестезии.

Отличия ЧПЭхоКГ от стандартной ЭхоКГ

При стандартной ЭхоКГ ультразвуковой датчик прикладывается снаружи на передней поверхности грудной клетки. Ультразвуковой луч проходит через стенку грудной клетки (кожа, жир, мышцы, кости, ткани) и легкие, прежде чем достигает сердца. Этот метод также носит название – трансторакальная эхокардиография.

При чреспищеводной (или транспищеводной) эхокардиографии ультразвуковой датчик располагается в пищеводе (часть пищеварительного канала, соединяющая полость рта и желудок). Поскольку пищевод располагается непосредственно позади сердца, ультразвуковому лучу не требуется преодолевать препятствия в виде стенки грудной клетки и легких. Таким образом, при ЧПЭхоКГ удается получить более четкое изображение структур сердца и с большей точностью оценить функцию сердечной мышцы и клапанов.

Когда выполняется ЧПЭхоКГ?

Ваш доктор может назначить ЧПЭхоКГ в следующих случаях:

Необходимость уточнения данных стандартной ЭхоКГ при затрудненной визуализации интересующих структур
Подозрение на наличие различной патологии сердца при которой точность обычной ЭхоКГ ниже, например, приобретенные пороки сердца, инфекционный эндокардит, образования и тромбы в полостях сердца, врожденные пороки сердца, хроническая и острая патология аорты
Подозрение на нарушение функции имплантированного протеза клапана сердца
Выявление источника эмболии при инсульте, транзиторных ишемических атаках
Выявление тромбов в полостях предсердий перед восстановлением синусового ритма у пациентов с затянувшимся приступом мерцательной аритмии

Как проводится чпэхокг (ТПЭ)?

Пациент укладывается на кушетку, при проведении общей анестезии устанавливается катетер в вену на руке для введения анестетика и препаратов в случае необходимости коррекции жизненно-важных показателей (давление, пульс). Полость глотки орашается местным анестетиком во всех случаях, в том числе и при использовании общей анестезии для снижения раздражения в глотке после пробуждения. К пациенту подключается монитор для слежения за работой системы кровообращения (давление и пульс) и дыхания (насыщение крови кислородом). Если используется общая анестезия, обеспечивается подача дополнительного кислорода для профилактики нарушений дыхания.

Пациент поворачивается на левый бок. В рот вставляется так называемый загубник, который просят плотно захватить зубами, он необходим для предотвращения травмирования пациента и повреждения датчика. При использовании только местной анестезии – в полость рта вводится гибкий эндоскоп, после чего пациента просят совершать глотательные движения и продвигают его в пищевод. В этот момент ощущается небольшой дискомфорт, не сопровождающийся болевыми ощущениями. При использовании общей анестезии – после введения анестетика для обеспечения комфорта и наступления его эффекта в полость рта также вводится гибкий эндоскоп, который затем сразу продвигается в пищевод. На конце эндоскопа располагается непосредственно ультразвуковой датчик, от которого передается изображение сердца на монитор. Датчик располагают прямо позади сердца и с помощью изменения ориентации ультразвукового луча исследуют структуры и функцию сердца под различным углом. Во время процедуры сохраняется самостоятельное дыхание пациента, ингалируется кислород, осуществляется слежение за жизненными показателями, при избыточном слюноотделении проводится аспирация слюны.

После процедуры следует воздержаться от приема пищи и воды в течение 2 часов, чтобы дать время для окончания действия местного анестетика и восстановления рефлексов глотки, которые защищают человека от попадания пищи или жидкости в дыхательные пути. Не рекомендуется употреблять горячую пищу и жидкость в день после исследования, т.к. на слизистой глотки и рта могут остаться небольшие дефекты, подверженные раздражению при контакте с горячим. После окончания действия местного анестетика могут оставаться неприятные ощущения в глотке, которые обычно не продолжаются дольше 24 часов. При использовании общей анестезии запрещается управлять автомобилем и опасными механизмами в течение не менее 12 часов.

Подготовка к проведению ЧПЭхоКГ

Воздержитесь от приема пищи за 6-8 часов до процедуры. Прием чистой жидкости возможен не менее чем за 2 часа до процедуры
Примите все обычные лекарства, если нет специальных инструкций от вашего доктора. Их можно запить несколькими глотками если до процедуры остается не менее 2 часов
Если планируется общая анестезия и Вы приезжаете из дома, желательно заранее позаботиться о транспортировке обратно. Вам нельзя будет самостоятельно управлять автомобилем, однако, возможно самостоятельно воспользоваться общественным транспортом
Постарайтесь полно ответить на вопросы доктора и обязательно сообщите о наличии у Вас аллергических реакций, проблем с глотанием твердой пищи, каких-либо других проблем со стороны полости рта, пищевода или желудка
Съемные зубные протезы необходимо снять

Длительность процедуры ЧПЭхоКГ

Вам следует запланировать на пребывание в клинике примерно 2 часа, в случае применения общей анестезии – 3-4 часа. Собственно процедура длится 15-20 минут. Остальное время занимает подготовка и наблюдение.

Безопасность ЧПЭхоКГ

ЧПЭхоКГ представляет собой отработанную процедуру и вполне безопасна. Однако, при выполнении потребуется ввести датчик в пищевод и желудок, что в небольшом проценте случаев может быть сопряжено с такими явлениями как затруднение дыхания, замедление или учащение пульса, реакция на общий или местный анестетик, легкое повреждение слизистой с появлением кровянистых выделений. Такое грозное осложнение как перфорация пищевода встречается крайне редко (частота меньше 1 на 10000 исследований), большинство таких случаев описано для детской популяции.

Когда обратиться к доктору

Поперхивание при употреблении твердой и жидкой пищи, воды или проглатывании слюны
Интенсивное выделение крови изо рта или интенсивные боли в глотке

Результат исследования

После окончания исследования результат выдается в виде заключения, как правило, сразу, однако, в ряде случаев доктору может потребоваться время на пересмотр записи для более детального анализа. Возможно сохранение материалов исследования на электронный носитель.

Эхокардиография (УЗИ сердца)

Медицинский редактор: Строкина О.А. - терапевт, врач функциональной диагностики.
Июль, 2019.

Синонимы: УЗИ сердца, эхокардиография, эхокардиоскопия, ЭХОКС, ЭХОКГ.

Эхокардиография - ультразвуковое исследование сердца, позволяющее провести оценку всех структур и функциональное состояние органа.

Обследование проводится врачом функциональной диагностики в амбулаторных или стационарных условиях в течение 15-30 минут, редко длительность доходит до 60 минут, но только в очень сложных случаях и совместно с консилиумом врачей.

Показания

Патологий, при которых необходимо провести эхокардиографию довольно много, и все они связаны так или иначе с дифференциальным диагнозом болезней сердца или аорты. К срочным показаниям для трансторакальной ЭХОКГ относятся:

острые, колющие, режущие боли в области сердца, которые пациент ощущает впервые;
давящие, сжимающие боли, возникшие в первый раз или усилившиеся по интенсивности и продолжительности;
внезапно возникшая одышка.

Кроме того обязательно периодическое исследование сердца при его хронических заболеваниях и при наличии факторов риска:

бактериальный эндокардит (воспаление внутренней оболочки сердца);
пороки сердца - приобретенные и врожденные;
протезированные клапаны;
некоторые малые аномалии развития сердца (двустворчатый аортальный клапан, пролапс митрального клапана); ; ;
опухоли сердца;
заболевания аорты; ;
шумы в сердце;
нарушения ритма сердца;
травмы грудной клетки;
профессиональные занятия спортом.

Виды эхокардиографии

Ультразвуковое исследование сердца проводится разными способами:

Трансторакальная ЭХО-КГ

Фото: классическое положение тела при проведении обычного УЗИ сердца.

Через грудную клетку. Используются обычные ультразвуковые датчики небольшого размера, которые специалист прикладывает к коже. Это наиболее часто используемое в практике исследование из-за простоты самой процедуры и доступности оборудования.

Противопоказаний к трансторакальной ЭХО-КГ нет, однако обследование может быть затруднено в при невозможности проведения исследования на левом боку. Например при тяжелой степени сердечной недостаточности, когда пациент не в состоянии находиться в положении лежа из-за возникающей выраженной одышки. Также сложности возникают при наличии у больного заболеваний легких, которые увеличивают их воздушность (хроническая обструктивная болезнь легких - ХОБЛ) и тем самым препятствуют проникновению ультразвука до сердца. Также существуют и другие патологические состояния, которые могут усложнить обследование.

После трансторакального обследования в покое осложнений не бывает.

Стресс-эхокардиография

Это специфическая методика процедуры позволяющая оценить работу сердца в условиях повышенной активности человека. Для этого в начале проводят обычное трансторакальное исследование, а потом дают физическую нагрузку (приседания, велотренажер) или проводят фармакологическую пробу для имитации повышения физической активности. Первый вариант более предпочтителен, поскольку более физиологичен и вероятность проявления какой-либо нежелательной реакции минимальна. Естественно рядом с пациентом необходимо присутствие врача-реаниматолога и кардиолога, которые смогут адекватно и своевременно отреагировать на острые ситуации (выраженный болевой синдром в области сердца, шок, потеря сознания, остановка сердца, аритмии и т.д.).

При исследовании с физической нагрузкой или фармакологической пробой могут появиться:

аллергия на лекарственный препарат;
аритмия;
боли в области сердца;
потеря сознания;
шок и др.

Перечисленные реакции возникают крайне редко и быстро купируются (излечиваются) при наличии рядом реаниматолога или кардиолога.

Черспищеводная ЭХО-КГ (ЧПЭХО)

Процедура похожа на ФГДС - используется специальный эндоскоп с ультразвуковым датчиком на конце, который доктор вводит через рот до уровня сердца (на эндоскопе присутствуют специальные отметки с расстоянием). Датчик прижимается к стенке пищевода и изображение органа появляется на экране монитора аппарата. Этот вид обследования проводится реже, так как это более сложная технология, предусматривающая использование отдельного датчика с эндоскопом и специально обученного специалиста функциональной диагностики и медицинской сестры.

ЧПЭХО проводят, когда нет возможности провести трансторакальное исследование: выраженная подкожно жировая клетчатка, серьезные легочные заболевания, или просто в силу конституции человека легкие большей частью прикрывают сердце. Кроме того доступ через пищевод позволяет с большей точностью выявить дефекты межжелудочковой и межпредсердной перегородок, а также обнаружить тромб в ушке левого предсердия, которое не визуализируется при трансторакальном доступе. Такая процедура обязательна к проведению перед лечением (электроимпульсная терапия - восстановление ритма с помощью небольшого разряда дефибриллятора) определенных видов аритмий.

Из-за большей инвазивности ЧПЭХО для его проведения существует ряд противопоказаний:

крайне тяжелое состояние пациента;
заболевания пищевода - злокачественные новообразования, стриктуры (сужения), дивертикулы, варикозное расширение вен пищевода, эзофагит 1 .

Во время ЧПЭХО осложнения также крайне редки и связаны в первую очередь с введением эндоскопа. К таковым относятся перфорация пищевода или повреждение его стенки и голосовых связок. Кроме того возможно появление аритмии.

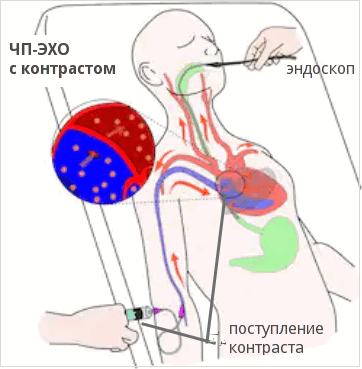

Фото: схема проведения чреспищеводного УЗИ с контрастом

ЭХО-КГ с контрастом (контрастное УЗИ сердца)

Также выделяют эхокардиографию с контрастированием правых камер сердца с использованием обычного физиологического раствора в качестве контрастного вещества и контрастное УЗИ всего сердца с помощью инновационного препарата SonoVue (Соновью). Этот препарат представляет собой микропузырьки с газообразным содержимым. Благодаря свойству ультразвука отражаться от границы сред с разной плотностью (наибольшая разница плотности на границе ткань-газ), контраст “светится”. Такая методика появилась сравнительно недавно и позволяет:

более четко определить размеры полостей сердца,
выявить с большей точностью минимальные дефекты перегородок и другие пороки сердца;
более точно определить функцию левого желудочка за счет проникновения контраста внутрь сердечной мышцы.

ЭХО-КС с контрастированием используется и при доступе через грудную клетку, и через пищевод.

УЗИ с контрастом обычно проводится для диагностики пороков сердца и для подтверждения разрыва миокарда.

Проведение эхокардиографии с контрастированием противопоказано при:

остром коронарном синдроме;
нестабильной стенокардии;
инфаркте миокарда в острой стадии;
острой сердечной недостаточности III-IV степени;
тяжелой легочной гипертензии;
острых стадиях неврологических заболеваний;
неконтролируемой артериальной гипертензии;
нахождении пациента на ИВЛ;
беременности и грудном вскармливании;
аллергии на компоненты контрастного вещества.

Осложнения при контрастировании ограничиваются локальными реакциями в месте введения препарата в вену или артерию и теоретически непереносимостью препарата. Основную опасность при исследовании с контрастированием представляет то, что его чаще проводят в совокупности с физической нагрузкой или фармакологической пробой, соответственно и осложнения те же.

Как проводится УЗИ сердца

Во время эхокардиоскопии доктор использует различные режимы УЗ аппарата:

одномерный (М-режим),
двумерный (В-режим),
режим допплера (оценка скорости потоков крови в камерах и сосудах),
цветового допплера - ЦДК (для определения направления потоков крови и выявления патологических),
энергетический допплер (регистрирует сам факт наличия кровотока в сосудах),
тканевой допплер (более глубокая оценка сократимости миокарда, основанная на исследовании характера движения стенок от датчика и к нему),
3D-эхокардиография (максимальную пользу приносит перед операциями на клапанах - они практически полностью визуализируются до вмешательства, что важно для определения тактики хирургом).

Трансторакальное УЗИ

Эхокардиография через грудную клетку проводится в кабинете ультразвуковой или функциональной диагностики. Иногда в стационаре из-за тяжести пациента и невозможности транспортировки для его обследования используют переносной аппарат УЗИ. Медсестра или врач просят больного раздеться сверху до пояса, в том числе необходимо снять нижнее белье женщинам. Далее пациенту необходимо лечь на кушетку на левый бок и положить левую руку под голову. При этом головной конец кушетки немного приподнят - так достигается максимальное расстояние межреберных промежутков для лучшей визуализации сердца.

Положение больного по отношению к врачу может быть различное, все зависит от предпочтений последнего и обустройства кабинета. Пациент может быть повернут лицом или спиной к доктору, головой к аппарату или от него.

Специалист смазывает датчик УЗ-проводящим гелем для лучшего контакта с кожей, прикладывает его к левой части грудной клетки, визуализирует сердце, выводя стандартные позиции его для произведения измерений.

Чреспищеводное ЭХОКГ

Чреспищеводное ЭХО проводится строго натощак в кабинете УЗИ или функциональной диагностики. Берут согласие пациента на проведение исследования, объяснив перед этим всю его суть и ход событий. Горло орошают лидокаином с помощью спрея, просят удалить зубные протезы и лечь на кушетку на левый бок, согнув ноги в коленях и положив руки под щеку или на живот. В рот вставляется загубник, чтобы пациент не прикусил зонд. Затем врач вводит эндоскоп. В начале просит больного совершить глотательные движения для более легкого продвижения аппарата. Доведя до определенной позиции, врач начинает само обследование. Оно длится 10-20 минут.

ЭХОКГ с контрастом

При использовании контрастного вещества его вводит в одну из вен или артерий на бедре - зависит от вида препарата и цели исследования. При этом УЗ датчик остается на пациенте, чтобы вовремя зарегистрировать все данные и провести измерения.

Расшифровка результатов

Во время исследования врач оценивает линейные размеры и объемы камер сердца, локальную и общую (фракция выброса) сократимость и скорость кровотока через клапаны, в сосудах.

Показатель	Значение для женщин				Значение для мужчин
Показатель	норма	незначительное нарушение	умеренное нарушение	значительное нарушение	норма	незначительное нарушение	умеренное нарушение	значительное нарушение
Толщина межжелудочковой перегородки	6-9 мм	10-12 мм	13-15 мм	более 16 мм	6-10 мм	11-13 мм	14-16 мм	более 17 мм
Толщина задней стенки левого желудочка	6-9 мм	10-12 мм	13-15 мм	более 16 мм	6-10 мм	11-13 мм	14-16 мм	более 17 мм
Масса миокарда левдого желудочка (ММЛЖ)	66-150 г	151-171 г	172-192 г	более 193 г	66-150 г	151-171 г	172-192 г	более 193 г
Индекс ММЛЖ (более значимый показатель - учитывает рост пациента)	43-95 г/м2	96-108 г/м2	109-121 г/м2	более 122 г/м2	49-115 г/м2	116-131 г/м2	132-148 г/м2	более 149 г/м2
Фракция выброса	более 55%	45-54%	30-44%	менее 30%	более 55%	45-54%	30-44%	менее 30%
Сократимость	не нарушена

В заключении пациент может обнаружить следующие термины:

акинез - отсутствие сокращения мышцы\стенки;
гипокинез - минимальное сокращение;
дискинез - асинхронность сокращений стенок;
гипертрофия - утолщение;
диастолическая дисфункция - нарушение расслабления сердечной мышцы;
систолическая дисфункция - нарушение сократительной способности миокарда;
дилатация - расширение полости.

Что показывает ЭХОКГ

В процессе проведения процедуры врач проводит структурную визуализацию и гемодинамическую (допплерография) 3 .

Структурная визуализация включает:

Визуализация перикарда (например, для исключения перикардиального выпота);
Визуализация левого или правого желудочка и их полостей (для оценки гипертрофии желудочков, аномалии движения стенок, а также для визуализации тромбов);
Визуализация клапанов (митральный стеноз, стеноз аорты, пролапс митрального клапана);
Визуализация магистральных сосудов (рассечение аорты);
Визуализация предсердий и перегородок между камерами сердца (врожденный порок сердца, травматические повреждения).

Визуализация кровотока через сердечные клапаны (клапанный стеноз и регургитация)
Визуализация кровотока через камеры сердца (расчет сердечного выброса, оценка диастолической и систолической функции сердца)

ЭХОКГ при сердечной недостаточности

Дает возможность определить причины развития хронической формы (ХСН)

Фракция выброса левого желудочка:

снижена (систолическая ХСН);
нормальная (диастолическая ХСН).

ЭХОКГ при нарушениях ритма сердца

Важно! Тахикардия затрудняет проведение исследования и точность оценки полученных результатов.

Используется трансторакальная ЭХОКГ и ЧП ЭХОКГ.

Размеры полостей сердца, особенно предсердий
Наличие тромбов
Оценка фракции выброса не всегда достоверна

ЭХОКГ для оценки состояния онкологических больных

Поражение сердца у онкологических больных:

опухолевая интоксикация;
кардиотоксичность химиопрепаратов;
кардиотоксичность лучевой терапии.

Показания к специализированной эхокардиографии для определения кардиотоксичности:

всем пациентам с онкологическими заболеваниями перед началом лечения;
получающим химиотерапию или лучевую терапию (после каждого курса);
получавшим в прошлом химиотерапию или лучевую терапию (регулярность зависит от схемы лечения).

Сравнительная характеристика ЭХОКГ с другими методами

Эхокардиография несмотря на свою огромную пользу остается все-таки субъективным методом. Врачами по-разному проводятся измерения и трактуются некоторые показатели. Порой одной ЭХО-КГ бывает недостаточно или провести ее невозможно в силу каких-либо причин. Тогда на помощь придут другие методики исследования сердца:

Электрокардиограмма - самый простой способ выявить сердечные проблемы. Аппаратами ЭКГ оснащены все лечебно-профилактические учреждения страны и машины скорой помощи. ЭКГ выявляет нарушения ритма и дает вероятную характеристику локальной сократимости (изменения при инфаркте миокарда), однако при ЭХО-КГ все может выглядеть совершенно по-другому.
Рентгенография органов грудной клетки позволяет определить границы сердца и выявить кардиомегалию. Для точной диагностики причин необходима визуализация органа. используется для уточнения данных эхокардиографии, изучения морфологии, функций сердечных камер, клапанов. Сейчас она все больше используется для диагностики некоронарогенных болезней миокарда, различных кардиомиопатий.
Компьютерная томография с контрастированием очень эффективна при исследовании коронарных артерий. Ее стоимость меньше КАГ (коронароангиография) Также можно определить все размеры и объемы сердца, но не даст возможности видеть его работу в реальном времени.
Коронарная ангиография (КАГ) - “золотой стандарт” в исследовании коронарных артерий с помощью контрастного вещества с выявлением стенозов и последующим возможным их стентированием (способ расширения просвета сосуда). Ее недостатки - очень высокая стоимость и инвазивность процедуры.
Позитронно-эмиссионная томография - редкое исследование с введением радиофармпрепарата. Прекрасно визуализирует участки с недостаточным кровоснабжением (ишемия) миокарда

Эхокардиография является основным и самым доступным методом визуализации сердца, позволяющим поставить точный диагноз, своевременное лечение, а также оценить его эффективность. Несмотря на субъективность метода, при постоянном обучении, повышении квалификации, обмене опытом с коллегами специалист повышает свою грамотность в обследовании и сводит к минимуму возможность ошибок.

Эхокардиография не стоит на месте. Продолжаются попытки дополнить метод все новыми возможностями визуализации, некоторые из них позволяют максимально объективно проводить исследования и минимизировать различия толкования между разными специалистами.

Саидова М.А. Чреспищеводная эхокардиография: показания, техника проведения. - Болезни сердца и сосудов, №4 2007. Marwick T.H., пер. с англ.: к.м.н. Крикунова П.В. Рекомендации по применению эхокардиографии при артериальной гипертензии у взрослых: отчет Европейской ассоциации по сердечно-сосудистой визуализации (EACVI) и Американского эхокардиографического общества (ASE). Системные гипертензии. №2 2017. Ishak A Mansi, MD. Echocardiography. - Medscape, Jan 2014.

Важно! Все материалы носят справочный характер и ни в коей мере не являются альтернативой очной консультации специалиста.

Этот сайт использует cookie-файлы для идентификации посетителей сайта: Google analytics, Yandex metrika, Google Adsense. Если для вас это неприемлемо, пожалуйста, откройте эту страницу в анонимном режиме.

Режимы трансторакальной эхокардиографии. Чреспищеводная эхокардиография

ЭхоКГ-исследование начинают с двухмерной ЭхоКГ в режиме реального времени, которая визуализирует с высокой разрешающей способностью структуры сердца и их движение. Изображение обычно получают из четырех стандартных доступов — парастернального, апикального, субкостального и супрастернального — путем поворота и отклонения датчика. Качественные и количественные измерения площадей и объемов сердца получают в В- или М-режиме. Оценку допплеровского спектра скоростей и цветовое допплеровское картирование проводят, используя двухмерное изображение. Новые датчики, состоящие из более чем 3000 элементов, способны давать трехмерное или многомерное изображение сердца.

На основе трехмерного изображения можно получить различные томографические срезы. Это укорачивает время и минимализирует вариабельность полученных изображений. По мере развития и приобретения клинического опыта с помощью трех- и многомерной ЭхоКГ улучшатся визуализация и количественная оценка структур, функции сердца и сосудов, гемодинамики.

Одномерное изображение (М-режим) получается на основании двухмерных томографических изображений и представляет собой графическое отражение движения структур сердца. М-режим используют для измерения камер сердца и временных интервалов, определения малейших аномалий движения сердца. Необходимо выявить характерные изменения в М-режиме, чтобы понять патофизиологический механизм сердечно-сосудистых нарушений.

Оценка размеров сердца в М-режиме стандартизирована. При этом курсор М-режима должен представлять собой прямую, проведенную от места расположения датчика в любом направлении для записи движения интересующих структур сердца. Однако в М-режиме возможна переоценка размеров структур, если ультразвуковая волна проходит под наклоном по отношению к ним. Анатомически М-режим позволяет поставить курсор в любом направлении из любой области, что позволяет получать более точную визуализацию структур сердца.

Чреспищеводная эхокардиография

В связи с близостью сердца и крупных сосудов (аорты, легочных артерий) к пищеводу ЧПЭхоКГ обеспечивает качественную оценку их структуры, функции, гемодинамики и кровотока.

В настоящее время ЧПЭхоКГ играет существенную роль в диагностике патологии митрального клапана, левого предсердия или ушка левого предсердия (УЛП), внутрисердечных образований, дефектов межпредсердной перегородки, эндокардита и его осложнений, а также повреждений грудного отдела аорты. Больным С фибрилляцией предсердий выполняют кардиоверсию без длительной антикоагулянтной терапии, если при ЧПЭхоКГ отсутствуют данные о наличии внутрисердечного тромбоза. У больных после аблации ФП становится одной из самых частых причин для назначения ЧПЭхоКГ. Другое рутинное клиническое применение ЧПЭхоКГ — интраоперационная оценка результатов восстановительных операций на сердечных клапанах.

Зонд для ЧПЭхоКГ снабжен мультиплановым датчиком, который можно поворачивать на 180°, получая многочисленные срезы ПО короткой и длинной осям. На рисунке схематически показано, при какой степени отклонения датчика получают определенные изображения. Поперечное изображение (по короткой оси грудной клетки) обозначают как 0°; продольное изображение по ее длинной оси — как 90°. В норме при нахождении датчика в средней части пищевода (на расстоянии 35-40 ем от зубов) изображение по короткой оси сердца получают, если угол наклона датчика составляет 45-60°, по его длинной оси — 120-135°.
Срезы ЧПЭхоКГ могут быть выведены на экран с положением датчика как в нижней, так и в верхней части изображения.

Четыре основные позиции при ЧПЭхоКГ получают при повороте датчика 0-135°: (1) 0° (поперечное изображение) — четырехкамерное сечение, или скошенное изображение базальных структур; (2) 45-60° — изображение по короткой оси аортального клапана (АК); это изображение напоминает картину по короткой оси на уровне АК при ТТЭхоКГ из парастернального доступа; (3) 75-90° — продольная ориентация датчика; это дает визуализацию сердца под наклоном к его длинной оси; (4) 120-135° — истинная продольная ось ЛИ и выходного отдела левого желудочка (ВОЛЖ); это аналог изображения по длинной оси из парастернального доступа при ТТЭхоКГ.

При угле наклона датчика в диапазоне 75-90° плоскость сечения проходит сагиттально по отношению к туловищу и под наклоном к длинной оси сердца. Последовательная ротация датчика влево (против часовой стрелки) и вправо (по часовой стрелке) дает серию продольных сечений, включая следующие: (а) двухкамерное сечение при ротации датчика против часовой стрелки; (б) длинная ось выходного отдела правого желудочка (ВОПЖ) при легком повороте датчика из нейтральной позиции по часовой стрелке; (в) проксимальный отдел восходящей Ло по длинной оси при дальнейшем вращении датчика вправо; (г) полые вены и МПП подлинной оси при еще большем вращении датчика вправо по часовой стрелке.

Информация на сайте подлежит консультации лечащим врачом и не заменяет очной консультации с ним.
См. подробнее в пользовательском соглашении.

Режимы эхокардиографии (виды изображений ЭхоКГ)

а) A-режим эхокардиографии (ЭхоКГ). Самым первым вариантом представления эхокардиографической информации, который уже не используется в клинической практике, является A-режим (А - от amplitude), при котором датчик испускает один «одномерный» УЗ-луч, а отраженные сигналы наносятся на вертикальную ось в зависимости от времени распространения. Таким образом, на вертикальной оси появляются точки с различной интенсивностью свечения, перемещающиеся синхронно с движениями сердца и соответствующие отражающим поверхностям, располагающимся на различной глубине, т.е. на различном расстоянии от датчика (например, от проксимальной границы к дистальной это будут: перикард, свободная стенка правого желудочка/полость правого желудочка, полость правого желудочка/межжелудочковая перегородка, межжелудочковая перегородка/полость левого желудочка и т.д.).

Амплитуда отраженного сигнала наносится на вертикальную шкалу в виде горизонтального отклонения на уровне, соответствующем расстоянию от отражающей поверхности до датчика. Самые ранние изображения, получавшиеся при помощи ультразвуковых аппаратов для «контроля отсутствия разрушений в материале» (т.е. для проверки сварочных швов стальных труб), и были изображениями в А-режиме.

б) М-режим эхокардиографии. Тесно связанным с А-режимом является применяемый до сих пор М-режим (М - от motion;). Последний в принципе является непрерывной записью A-режима, причем ось х становится осью времени (так же как и при регистрации ЭКГ), а амплитуда каждого отраженного сигнала отображается степенью яркости соответствующей точки. М-режим имеет высокую временную разрешающую способность (около 1 мс, что соответствует частоте повторения импульсов около 1 кГц), поскольку активным остается один-единственный ультразвуковой луч («scanline»), и время ожидания зависит лишь от времени распространения волны до максимальной выставленной глубины исследования и обратно. Пространственное осевое разрешение М-режима в принципе идентично таковому для двумерного В-режима. С недавних пор современные эхокардиографические установки позволяют из цифровых данных, полученных в В-режиме, дополнительно генерировать изображения в М-режиме по любому направлению, в том числе, например, и перпендикулярно к общему направлению распространения волн. Конечно, у таких изображений временное разрешение совпадает с разрешением лежащих в их основе данных, полученных в В-режиме.

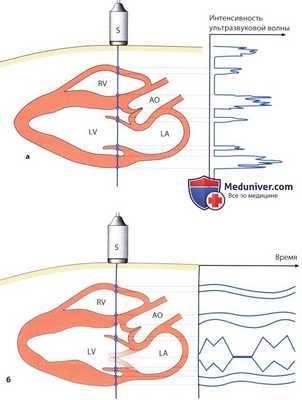

A-режим и М-режим:
а Если изобразить зависимость амплитудных всплесков интенсивности рефлекторов (отражающих поверхностей) от расстояния от датчика (т.е. от глубины отражающих поверхностей и, соответственно, от времени распространения до них ультразвуковой волны), мы получим так называемый A-режим (А - amplitude).
б Если вместо значения амплитуд по оси х представить интенсивность рефлекторов степенью яркости точек и регистрировать их вдоль оси х во времени, то получится М-режим (М - motion).

в) В-режим. В-режим (называемый также режимом срезов) можно представить себе как одновременное представление множества отдельных М-режимов («scanlines»), создаваемых благодаря электронным или механическим колебаниям сканирующего луча и объединяемых в виде двумерного сектора шириной 60-90°. Для этого необходимо несколько этапов обработки изображения, наиболее важный из которых обозначается как «scanconversion».

При этом цифровые данные отдельных сканирующих лучей переносятся на монитор в рамках типичного углового сектора размером от 60° до 90°, а для улучшения картинки между точками, обозначающими полученные оригинальные данные, производятся интерполяция и другие этапы дополнительной обработки изображения.

г) Эффект рассеивания. При интерпретации ультразвуковых изображений следует принимать во внимание, что структуры, имеющие по сравнению с осевой разрешающей способностью метода (длиной импульса) достаточно большой размер и вызывающие сильное отражение, т.е. представляющие значительный скачок акустического импеданса (например, на границе между кровью и тканью), пространственно отображаются достаточно аккуратно. Но в случае - сравнивая с разрешающей способностью - заметно меньших структур (

Как было описано выше, подобные мелкие структуры рассеивают ультразвук во всех направлениях. Из-за этого возникают конструктивные и деструктивные интерференционные узоры, т.е. светлые и темные крапинки («speckles»); их совокупность обозначается как текстура. Таким образом, эти крапинки не являются истинным отображением субстрата. Поэтому по текстуре ультразвуковой картинки довольно проблематично судить о лежащих в ее основе свойствах ткани.

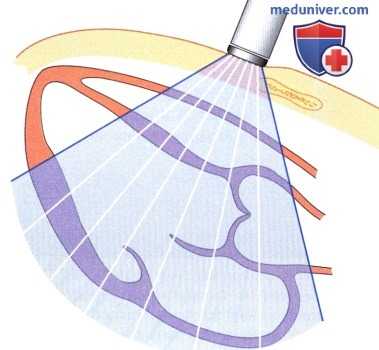

Принцип двумерной ЭхоКГ (В-режим). Благодаря быстрому созданию и перемещению ультразвуковых лучей получается срез тканей сердца в рамках конического сектора.

Комплексная трансторакальная эхокардиография с допплеровским анализом

Эхокардиография в сочетании с допплерографией – неинвазивный чрезвычайно эффективный метод диагностики, направленный на оценку состояния сердца и сосудов. Исследование позволяет детально оценить сократительную способность отдельных частей сердечной мышцы и органа в целом, изучить работу желудочков, строение аппарата клапанов, визуализировать движение крови и дать оценку функциональности кровотока. Эхокардиография и допплер позволяют выявлять сложные патологии сердечно-сосудистой системы, за счет чего удается устранить их с минимальным риском осложнений.

Название	Время	Стоимость
Прием (осмотр, консультация) врача-кардиолога первичный, амбулаторный	1500
Прием (осмотр, консультация) врача-кардиолога повторный, амбулаторный	1200
Комплексная консультация кардиолога ЭКГ с расшифровкой+Эхо-кг	4195

Название	Время	Стоимость
Холтер ЭКГ, расшифровка результатов мониторирования	3050
Холтер ЭКГ, установка	700
ЭХО-КГ (кардиография, УЗИ сердца)	3740

Мы перезвоним вам
в ближайшее время

В каких случаях проводится

Метод позволяет увидеть сердце, сосуды, кровоток. Трансторакальная ЭХО-КГ проводится пациентам, если есть показания:

Острый коронарный синдром.
Кардиомиопатия.
Сердечная недостаточность.
Ишемическая болезнь.
Легочная гипертензия, природа которой не ясна.
Миокардит.
Тромбоэмболия в легочной артерии.
Эндокардит инфекционной природы.
Пороки сердца врожденные и приобретенные.
Синкопальные состояния.

Эхокардиография с использованием допплера используется для обследования пациентов перед хирургическими операциями, для оценки эффективности проведенной терапии, в качестве контроля пациентам, у которых есть родственники с серьезными сердечными патологиями.

Цель исследования

Кардиологи используют обследование:

Для вычисления определение градиента систолического давления при гипертрофической кардиопатии.
С целью оценки размеров и характера функционирования левого желудочка, если у пациента есть диффузный миокардит, стеноз клапана или сердечная недостаточность другого характера.
Для обнаружения легочной гипертензии, если есть нарушающие гемодинамику дефекты перегородок сердца.
Для диагностики болезней грудной аорты, аневризмы, врожденного порока сердца.

Эхокардиография, проводимая с доступом через пищевод с применением допплера, позволяет выявить источник системных нарушений, оценить подвижность, структуру и другие особенности новообразований в области сердца.

Как проводится исследование

Используется три варианта исследований этого типа:

М-эхокардиография. Датчик излучает импульсы определенной частоты по одной линии. Изображение сердца формируется как-бы «с горки» и отображает данные во времени. При смене направления луча сердце можно сканировать в разных проекциях.
Двухмерная эхокардиография. Может проводиться также двухмерное исследование по тому же методу, изображение в этом случае формируется в двух плоскостях.

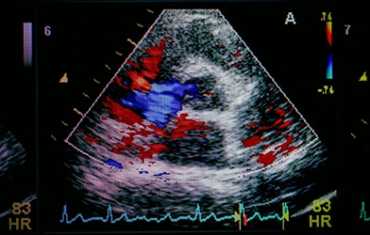

Допплеровская эхокардиография. Позволяет оценить скорость кровотока, турбулентность за счет отраженного при кровотоке звука. Также регистрируется прохождение крови через сужения.

Доступно: прием врача от 1500 рублей
Удобно: работаем ежедневно с 8:00 до 21:00
Быстро: проведем всю диагностику на первом приеме
Полно: есть все необходимое оборудование

Подготовка к исследованию

Трансторакальная эхокардиография с допплерографией не предполагает особенной подготовки пациента. За три дня нужно ограничить физические нагрузки, перед обследованием желательно отказаться от приема пищи, пить не разрешается два часа до процедуры.

Для исследования необходимо оголить верхнюю часть тела, лечь на кушетку на левый бок. Такое положение позволяет получить максимально точное изображение сердца за счет сближения верхней части сердца и левой стороны груди. Сердце удается визуализировать с четырехкамерной позиции, что очень важно для точности полученных данных.

Для улучшения прохождения сигнала датчика используется специальный гель. После нанесения геля в нужные места крепятся датчики. Они фиксируют данные и передают информацию на эхокардиограф. Пациент не чувствует боли и дискомфорта.

Чреспищеводная эхокардиография

Транспищеводную эхокардиографию сердца с применением допплера в кардиологии проводят в случаях, когда трансторакальное исследование не может быть проведено. Так происходит в ряде случаев:

Когда прохождению сигнала датчика препятствуют собственные ткани организма – ребра, мышцы, подкожный жир, легкие.
Если есть клапаны, которые были установлены во время операции протезирования. Такие элементы создают акустические преграды и мешают ультразвуковым волнам проходить в нужные места.

В этих случаях датчик вводится через пищевод и продвигается в область левого предсердия. При таком варианте обследования пациенту нельзя принимать пищу за шесть часов до посещения кабинета диагностики. Общее время проведения анализа – около 12 минут.

Также может проводиться обследование со стрессовым фактором, чтобы увидеть, как сердце работает с повышенной нагрузкой.

Методика эхокардиографии в сочетании с допплерографией позволяет выявить нарушения на ранней стадии, изучить работу сердца и обнаружить скрытые патологии. Благодаря этому кардиолог может назначить адекватное лечение и устранить патологию без последствий.

Записаться на обследование в медицинский центр «Клиника №1» в Химках пациенты из Москвы и Московской области могут на сайте или по телефону.

Читайте также:
