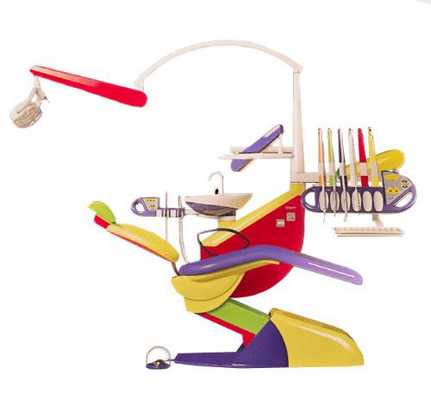

Сегодня опишем основные компоненты стоматологической установки, их виды и расскажем для чего они используются.

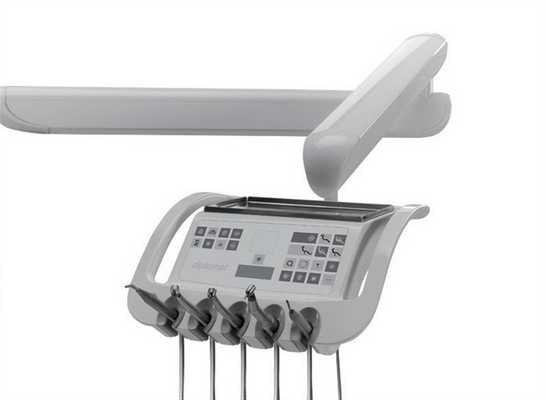

Блок инструментов (UNIT) или блок врача - основа стоматологического аппарата. В свой состав он включает инструменты для манипуляций: низкоскоростные электрические моторы, электрические и пневматические микромоторы и турбинные установки. Часто комплектуется с осветительным блоком для инструментов. На блок врача устанавливаются следующие инструменты:

водо-воздушный пистолет, используется для высушивание/увлажнения полости рта

турбинный наконечник, используется для терапевтических и ортопедических работ

скалер, используется для удаления зубного камня

микромотор, используется для обработки коронок, протезов и для дальних зубов

Юниты делятся по типу подачи инструментов:

с верхней подачей. Преимущество данного вида - удобный возврат инстументов на место, минусом является небольшая длина рукава, что не всегда удобно для врача

с нижней подачей. В отличии от предыдущего вида - удобная длина рукава, что комфортно для стоматолога, но тут неудобный возврат инструментария, врачу нужно следить, за тем, чтобы инструмент не выпал.

Блок управления - немаловажная часть стоматологической установки В его состав входят педали и панель управления, управляющая всеми системами установки.

У педалей управления есть возможность контролировать:

управление креслом пациента

В современный установках используются многоклавишные педали. Если установка используется для большого числа манипуляций, то это крайне удобно.

Блок ассистента, в который входят:

Гидроблок, используется для хранения и подачи дистиллированной воды

Плевательная раковина и раковина для стакана, используется для выведения слюны и жидкостей в канализационную трубу, оснащена системой смыва. Чаши плевательницы изготавливаются из стекла или керамики. Делятся на 2 вида: стационарные и поворотные.

Слюноотсос - используется для выведения слюны и жидкостей из ротовой полости пациента в канализационную трубу

Пылесос - используется для очистки от аэрозольной смеси, которая образуется в полости рта при работе с турбинными наконечниками

Осветительный блок - включает в себя осветительный блок из галогеновой лампы и кронштейна.

Стоматологическое кресло - важный блок для размещения и удобства пациента. Бывают гидравлические и электромеханические. Гидравлические менее надежны, но и имеют более низкую стоимость.

Компрессор - используется для подачи сжатого воздуха к инструментам.

Столик врача - используется для удобства стоматолога, для размещения инструментария.

Стул врача стоматолога - используется для удобства размещения врача. Отличается от обычного стула наличием фиксатора, который не позволяет стулу вращаться, после занятия врачом рабочей позиции.

Оценивая комлектацию стоматологического комплекса выделяют три класса: экономический, средний и высокий. Установки экономического класса комплектуются самым необходимым, установки же премиум класса включают в свой состав максимальное количество блоков и инструментов. Каждая клиника подбирает установку под уровень знаний врачей и своему статусу.

Но помните, каждой установке необходимо плановое сервисное обслуживание. Специалисты нашей компании, с удовольствием, помогут Вам с этим вопросом.

Вы сидите в социальных сетях? Подписывайтесь на наши группы в facebook и vkontakte, где мы выкладываем полезную информацию и наши действующие скидки и акции.

Организация и оборудование стоматологического кабинета

Список обязательного стоматологического оборудования для лицензирования кабинета и клиники

Существует минимальный список стоматологического оборудования для кабинета врача и других помещений.

Кабинет стоматолога

В обязательном порядке оснащается следующей техникой:

Стоматологическая установка — комплекс оборудования, предназначенный для выполнения лечебных и диагностических задач. Это основная составляющая перечня стоматологического оборудования . Оснащается блоком инструментов для врача (включая все необходимые наконечники, инструментарий и т.д.), системой подачи воды и воздуха, блоком управления, блоком ассистента, самим стоматологическим креслом пациента и т.п. Для открытия клиники можно выбрать бюджетные варианты.
Компрессор. Используется для сжатия воздуха и его дальнейшей подачи к стоматологическим инструментам. Модели различаются по мощности.
Аспиратор — система, предназначенная для отсасывания крови, слюны, пыли, материалов из полости рта. Можно поставить централизованную аспирацию, блок рядом со стоматологической установкой или автономный аппарат.
Наконечник — это инструмент, который преобразует подаваемую от установки энергию в соответствующее движение рабочего инструмента (бора, полировочной головки и др). Наконечник может быть турбинным, угловым и прямым.
Визиограф. Позволяет сделать максимально точный снимок зуба, изображение сразу выводится на экран.
Апекслокатор. Помогает определить положение апикального сужения и длину корневого канала зуба.
Электроодонтометр — это устройство, с помощью которого проверяется состояние зубной пульпы.

Стерилизационная

Стоматологическое оборудование для лицензирования включает в себя установки, в которых обрабатывается и хранится инструментарий. Список состоит из следующих позиций:

Автоклав — паровой стерилизатор. Нужен аппарат класса “В”.
Устройство, позволяющее чистить и смазывать наконечники.
Медицинский дистиллятор.
Ультразвуковая мойка.
Запечатывающее устройство (для предстерилизационной упаковки инструментария и для его хранения после стерилизации).
Установка для хранения инструментов.
Устройство для дезинфекции инструментария.
Стерилизатор для маленького инструмента.
Система кондиционирования и увлажнения воздуха.

Оснащение и оборудование стоматологического кабинета включает в себя и инструменты для врачебной работы: зонды, распаторы, ретракторы и т.д.

Требования к оборудованию

Главное требование к оборудованию стоматологического кабинета — наличие сертификата и регистрационного удостоверения. На рынке много стоматологических товаров, у которых нет необходимых документов. Поэтому при покупке нужно быть внимательными, все перепроверять. Настройку, обслуживание и ремонт стоматологического оборудования тоже нужно доверять компетентным специалистам.

Еще несколько требований к организации и оборудованию стоматологического кабинета :

Если лампы одностороннее, кресла нужно ставить по светонесущей стороне.
Если кресло для пациентов не одно, между ними нужно ставить перегородки (они не должны быть прозрачными) высотой минимум полтора метра.
Если в поликлинике не больше 3-х кресел, не обязательно делать стерилизационную. Можно установить стерилизационное оборудование в кабинетах.
Если ведется гипсовая работа, нужно поставить гипсоуловитель.
Нужно установить обеззараживатель воздуха, который можно использовать в стоматологии. Если применяются открытые облучатели, выключатели должны находиться вне рабочего кабинета.

Если имеется весь перечень оборудования стоматологического кабинета по СанПин , и само помещение соответствует всем требованиям, первый (и один из важнейших) пункт вы выполнили.

Стоматологическое оборудование под ключ

Как правило, удобнее и быстрее прибегнуть к помощи специалистов для подбора, поставки, ввода в эксплуатацию, первичной настройки стоматологического оборудования под ключ .

Во первых, в стоматологии, особенно важно постоянное внимание к технике, так как здесь много механики и пневматики, и многие элементы быстро изнашиваются.

Во вторых, без договора на техническое обслуживание стоматологической техники пройти лицензирование кабинета и клиники также не возможно. Договор с сервисной компанией должен быть заключен обязательно.

Свяжитесь с нами: ответим на любые вопросы по оборудованию. Поможем проверить текущее состояние. Проведем совместную дистанционную диагностику. Или приедем для полноценной проверки на месте.

Основное оборудование стоматологического кабинета и клиники

Основное необходимое оборудование для стоматологического кабинета

Прежде чем приступать к выбору, закупке и оснащению стоматологического кабинета, составлять смету и отправлять запросы, нужно изучить необходимый перечень техники для кабинета и клиники. Есть минимум, который нужен каждому стоматологу.

И чем качественнее и надежнее будет комплект стоматологического оборудования , тем проще, удобнее, успешнее и безопаснее будет его работа, и соответственно, тем успешнее и престижнее будет вся стоматологическая поликлиника, центр, кабинет.

Основное оборудование стоматологического кабинета можно условно разделить на две группы: технологическое и офисное.

Технологическое оборудование стоматологической клиники

Технологическое оборудование включает в себя стоматологические установки и технику установки, помимо этого необходима регулярная закупка расходных материалов, препаратов для пломбирования и инструментов для работы.

Основное оборудование стоматологической клиник (виды):

Стоматологическое кресло

Речь идет о стоматологической установке - кресле для пациента, без него не обойдется ни один стоматолог.

Такое профессиональное стоматологическое оборудование различается по типу привода. В основном продаются модели с гидравлическим или электромеханическим приводом. Обычно установка оснащается минимум 4-мя рукавами:

для пистолета (подается спрей, вода или воздух);
для микрометра (определение толщины коронки и другие манипуляции в зуботехнической практике);
для ультразвукового скалера (удаление камней и налета);
под светильник.
Также любая стоматологическая установка оснащается набором различных наконечников для всех видов работ.

Мировые лидеры среди производителей такого оборудования:

KAVO — немецкая компания. Стоматологические установки в пределах 1 000 000 рублей, но очень качественные, удобные и функциональные.
A-dec — американская компания. Оборудование от 600 000 рублей.
Anthos — итальянская компания, установки от 400 000 рублей.
Sirona - также один из признанных лидеров с качественными установками

Стоимость зависит от комплектации и качества материалов, из которых изготовлена техника, а также от функциональности и модификации электронной начинки.

Визиограф

Это оборудование, которое позволяет сделать максимально точный снимок зуба. Картинка сразу появляется на экране компьютера, к которому подключен визиограф. Излучение минимальное. Цены на различные визиографы начинаются от 150 000 рублей. Есть модели за 400 000 рублей и выше. Отличия:

У дешевых моделей стоит CCD матрица, которая дает не очень четкое изображение.
У дорогих моделей есть датчик изображения с большей чувствительностью, благодаря чему можно увеличивать картинку, не теряя ее качество.
Обычный визиограф позволяет сделать снимок сразу 3-х зубов, а более продвинутые модели делают периапикальные (прицельные) и прикусные (окклюзионные) снимки.

Кресло врача-стоматолога

Тоже необходимое для стоматологического кабинета оборудование , причем кресло должно быть удобным, функциональным. Кроме того, оно должно иметь максимальное количество регулировок: как минимум, по высоте и углу поворота. Цена от 10 000 до 60 000 рублей, встречаются и более дорогие модели.

Холодильник для стоматологических препаратов и расходных материалов

Нужен для хранения медикаментов. Цена от 17 000 рублей, зависит от габаритов. Есть модели со встроенным столом и тумбой. Если нужно хранить препараты с разными режимами хранения, придется покупать более дорогие варианты с несколькими камерами.

Стоматологический автоклав

В списке оборудования для стоматологического кабинета автоклав занимает важное место, используется для дезинфекции инструментария. Есть как простые отечественные модели, так и более дорогие, функциональные, с различными режимами работы.

Цена варьируется от 70 000 до 300 000 рублей, зависит от:

материала, из которого изготовлена;
метода крепления крышки;
наличия сливного крана и т.д.

Оборудование для санитарной обработки

В полном списке оборудования стоматологического кабинета обязательно есть две раковины:

Для дезинфекции рук.
Для дезинфекции инструментария.

Должны быть емкости с раствором для обработки.

Офисное оборудование

Офисное оборудование для стоматологической клиники — это мебель. Она должна быть изготовлена из качественных материалов. Список:

Мебель для ресепшена: компьютерный стол, кресло, сейф.
Медицинская мебель для хранения материалов, лекарственных средств, инструментов.
Шкаф, в котором хранятся яды и сильнодействующие составы.
Для санитарного инвентаря.
Стулья (диван) для пациентов.

Все необходимое оборудование для стоматологической поликлиники важно регулярно обслуживать и вовремя выполнять ремонт стоматологической техники , привлекая для этого компетентных специалистов.

Более того, для лицензирования и работы стоматологического кабинета, частной клиники и даже крупной поликлиники необходимо наличие договора на ремонт и обслуживание медицинской техники с профильной сервисной компанией, у которой есть соответствующие лицензии.

Если вы планируете открыть клинику, дооснастить оборудованием действующее отделение, а также если вам нужна помощь с ремонтом, диагностикой или обслуживание, будет рады вам помочь.

Устройство стоматологической установки и оборудования

Всё оборудование, которое используется в стоматологии, можно условно разделить на несколько видов. Удобно использовать такие категории:

Стоматологические установки, кресла
Стоматологические наконечники и микромоторы
Стоматологические компрессоры
Рентгеновское стоматологическое оборудование
Стоматологическая периферия и дополнительное оборудование
Стоматологическое освещение
Дезинфекция и стерилизация
Стоматологическая мебель

Как устроены и как работают различные виды стоматологического оборудования

Разберем устройство стоматологического оборудования на примере стоматологической установки — ключевого элемента, без которого невозможна работа стоматолога. Стоматологическое кресло / установка - комплексное сложное оборудование содержит и объединяет в себе сразу несколько важных подсистем: электрические / механические, гидравлические и пневматические. Причем, даже в самых современных установках с огромным количеством электроники без систем подачи воды, воздуха и аспирации никак не обойтись.

Основные элементы стоматологической установки:

Кресло пациента (стоматологическое кресло)
Блок врача (Unit, Юнит)
Блок управления, педали, панели и переключатели
Блок ассистента (водоблок, пылесос, аспиратор / слюоотсос, плевательница / раковина)
Бестеневая лампа
Компрессор
Микромоторы, стоматологические наконечники

Как устроено стоматологического оборудование?

В первую очередь компоновка модулей и блоков нацелена на удобную работу врача. Основной частью (центром) установки является блок врача.

Устройство блока врача стоматологической установки

Блок врача или Unit содержит определенные элементы управления (в современном стоматологическом оборудовании это сенсорные клавиши ли механические переключатели, защищенные от влаги и предусматривающие удобную обработку) Также в блоке врача расположен основной рабочий стоматологическией интрумент. Юниты (блоки) подразделяют на два типа: с верхней подачей инструмента и с нижней.

Стоматологические установки, где предусмотрена верхняя подача инструментов, отличаются достаточно удобной системой возврата инструментария. Но движения врача ограничиваются длиной рукава, и в целом работа на такой установке имеет свою специфику.

Устройство стоматологической установки (оборудования) , где предусмотрена нижняя подача, можно назвать более эргономичным, аппараты не сковывают движения стоматолога, а рукава длиннее и рассчитаны на любое возможное положение пациента и врача, однако он должен постоянно следить за наконечниками и их положением, допустить падение и повреждение наконечника здесь намного проще и вероятнее, особенно в процессе работы и дезинфекции.

Если такое происходит, необходимо сразу же обращаться к инженеру для диагностики и ремонта стоматологического оборудования , так как даже небольшой механический дефект может привести к выходу из строя наконечника микромотора или у более серьезным проблемам.

Как устроено и организовано управление стоматологической установкой

Устройство блока управления стоматологической установки , как правило, разделено на две части - переключатели и небольшая панель управление есть в модуле врача.

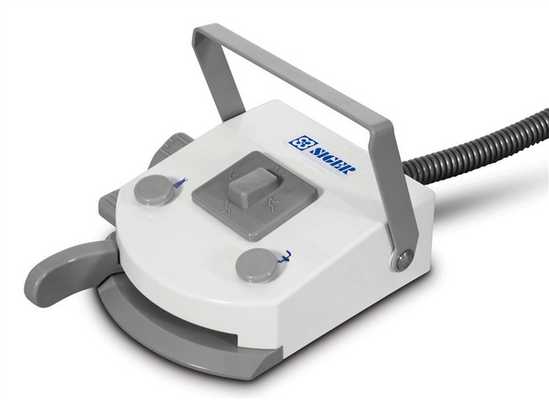

Педаль стоматологической установки - отдельный внешний блок. Часто с педали можно управлять положением и наклоном кресла, скоростью вращения инструмента и другими аспектами работы стоматологической установки. функциональная педаль максимально упрощает работу врача, освобождая руки для осмотра и лечебных манипуляции.

Как устроена и из чего состоит педаль

Конструктивно педаль состоит из многопозиционного переключателя (или плавного регулятора) и блока считывания силы / уровня нажатия. педаль подключается кабелем к отдельному разъему, что очень удобно, так как при необходимости педаль можно отключить для ремонта / обслуживания / чистки или временной замены.

Устройство блока ассистента врача стоматолога

Современные вспомогательные блоки устроены таким образом, что ими вполне (при необходимости) может управлять сам врач. В то же время возможность управления для медсестры также предусмотрена во многих установках.

Из чего состоит блок ассистента

гидроблок
пылесос
аспиратор / слюоотсос
плевательница / раковина

Гидроблок - система очистки, многоступенчатой водоподготовки, подачи воды. Может использоваться также для хранения дистиллированной воды в установке

Слюнооотсос / аспиратор и стоматологический пылесос - технически очень схожие системы и могут быть подключены иногда даже к одному компрессору (но чаще все-таки для этих инструментов используются разные блоки).

Системы слюноотсоса можно встретить гораздо чаще, она есть во многих установках. В то же время, применяется и портативная система, технически не являющаяся часть. установки.

Как устроен слюноотсос

В состав слюноотстса входит непосредственно сам компрпессор, обеспечивающий подачу вакуума / аспирацию, система трубок, фильтров, клапанов, силовая часть, собственная панель управления, система подключения в общую систему стоматологической установки.

стационарные или поворотные раковины/плевательницы также есть сейчас в большинстве установок, но по стандарту допускается их замена на одноразовые почкообразные емкости.

Устройство бестеневой лампы за исключением способа ее крепления к самой стоматологической установке и возможности управления с общей панели ничем не отличается от обычных бестеневых медицинских ламп.

В стоматологических компрессорах используется особый тип устройства стоматологического компрессора, позволяющий добиться максимальной тишины при его работе.

Блок врача может быть оборудован дополнительными инструментами:

скалер (воздушный или электрический) — это аппарат, благодаря которому можно совершенно безболезненно проводить ряд стоматологических манипуляций, но главное — чистить эмаль от налета;
физиодиспенсер — это многофункциональный прибор, который может быть использован для решения многих хирургических и терапевтических функций, чаще всего для имплантологии.
Полимеризационные стоматологические лампы - для работы с особым типом стоматологических материалов, требующих полимеризации.

Дополнительное стоматологическое оборудование

Чтобы лечение было эффективным, необходимо провести правильную диагностику. Для этих целей используется большое разнообразие видов оборудования:

радиовизиограф представляет собой электронный прибор, который позволяет вывести рентгеновское изображение зуба прямо на компьютерный монитор, т. е. можно получить изображение почти в реальном времени;
системы, позволяющие проводить отбеливание зубов;
апекслокатор — это специальный инструмент, который используется для того, чтобы измерить протяженность корневых каналов.

Обязательно в стоматологическом кабинете используются стерилизаторы (автоклавы, сухожары, кварцевые установки) — оборудование, необходимое для удаления микроорганизмов со стоматологического инструментария.

Экспертный выбор стоматологической установки

Каждый дистрибьютор оборудования для стоматологической клиники изо дня в день сталкивается с вопросами, как грамотно подобрать стоматологическую установку.

Компания «Стоматорг» не исключение.

Представляем вашему вниманию ТОП 7 вопросов наших клиентов:

1. Предложите оптимальную комплектацию за адекватную цену!

2. В чем принципиальное отличие дорогих и бюджетных установок?

3. Какие параметры выбора ключевые?

4. Какие возможности для модернизации (upgrade)?

5. Сроки поставки?

6. Сервисное сопровождение?

И вопрос седьмой, релевантный на падающем рынке:

7. Китай плохой и Китай хороший, в чем разница?

В этой статье мы постараемся разобраться в критериях выбора.

Самый важный вопрос, который нужно решить, это персонализация, а именно:

Специализация врача, который будет практиковать (терапевт, хирург, ортопед, имплантолог)

Дополнительные требования и пожелания (системы отсоса, набор инструментов, цвет, светильник и пр.)

Ключевой блок: цена

Рынок предлагает широчайший ценовой диапазон: от 100 000 до 2 000 000 рублей. Конечно, опционально стоматологические установки различаются.

Класс Premium, самые дорогие и максимально модернизированные, это конечно же модели европейских и американских брендов:

Не менее продвинутые стоматологические установки класса middle:

· OMS (Италия), эксклюзивный бренд компании Стоматорг,

· ряд моделей A-dec (США),

И наконец, бюджетный ряд стоматологических установок – это Китай. Например,

Здесь важно акцентировать внимание, что качество и сборка китайских установок зачастую не хуже, а иногда и соответствует уровню европейских брендов.

Давайте сопоставим элементы стоматологической установки и цену. Итак, чем отличаются основные элементы стоматологической установки: кресло пациента, блок врача, блок ассистента (гидроблок и система отсоса) и педаль врача.

Элементы стоматологической установки:

1) Кресло пациента.

На российском рынке есть два вида приводов кресла на стоматологических установках: гидравлический и электромеханический. По эксплуатационным параметрам электромеханическое кресло убедительнее.

Вместе с тем, принципиально заострить внимание на таких параметрах:

· Обивка кресла (материал, ее механическая и химическая стабильность);

· Подлокотники (количество, правый/левый, съемный/несъемный);

· Подголовник (одинарный/двойной, есть/нет поворотный фиксатор);

· Перемещения кресла (количество программ, блокировка, плавность хода);

· Эргономика кресла (широкая/узкая спинка, стандартная/скошенная для лечения сбоку и пр.).

2) Блок врача.

Это центральный элемент стоматологической установки, регулирующий работу врача.

Традиционно распространены два варианта: с верхней и нижней подачей инструментов. В чем разница и какие узкие места?

· верхняя подача предусматривает оптимальный механизм возврата инструмента в исходное положение, однако, короткие рукава некомфортны в работе.

· при нижней подаче отсутствуют "шланги", однако наконечник может упасть при возврате в гнездо. При этом в ячейках скапливается неуловимое загрязнение.

3) Инструменты.

Существует прямая зависимость между количеством доступных инструментов на блоке врача и временем, затрачиваемом на прием пациента. Оптимальный набор инструментов выглядит так:

- пистолет воздух-вода (чаще всего в базовой комплектации);
- турбинный наконечник;
- воздушный или электрический микромотор;
- воздушный или электрический скайлер;
- второй микромотор или турбина;
- электрокоагулятор;
- фотополимеризатор.

Врачу-терапевту, например, достаточно комплекта из трех инструментов (пистолета воздух-вода, микромотор и турбина). Дальнейшее оснащение блока инструментами зависит от типа установки, желания врача, спектра проводимых им лечебных мероприятий и финансовых возможностей.

4) Блок ассистента.

Блок ассистента состоит из двух стандартных элементов:

Гидроблок состоит из чаши для сплевывания и наполнителя стакана. Модели премиум сегмента оснащаются керамическими чашами-плевательницами с поворотным механизмом, а значит они более гигиеничны и удобны в работе. Неподвижные стеклянные чаши дают возможность понизить цену стоматологической установки.

Кроме того, гидроблок предусматривает дополнительную комплектацию:

· сборник твердых частиц;

· система подогрева воды и воздуха;

· гигиеническая система, позволяющая очищать шланги отсоса;

· система для дезинфекции воды и системы подачи физраствора.

Система отсоса необходима для удаления слюны, крови, а также твердых частиц изо рта пациента и бывает двух типов: вакуумная и эжекторная. Чтобы работать с вакуумным вариантом, необходимо установить сепаратор отсоса, тогда как в случае с эжекторным важно понимать, что для его работы нужен больший расход мощности компрессора.

5) Педали управления

Число педалей в установках зависит от запланированной функциональности системы и непосредственно сказывается на ее стоимости. Две главные педали дают возможность управлять инструментами и креслом, а дополнительные способны упростить работу и снизить временные затраты на процедуру.

Анализ продаж текущего года показал всплеск интереса к китайским установка, которые наряду с дорогостоящими, также отвечают основным стандартам качества. При этом просты и недороги.

В этой связи, рекомендуем обратить внимание на стоматологическую установку Fengdan QL 2028 (Pragmatic, пр-во Китай) с верхней подачей

Fengdan QL2028 очень удобна в применении, так как имеет ряд преимуществ: многофункциональную педаль, светодиодный сенсорный светильник, широкое кресло для пациента, гидроблок с плевательницей из цельной керамики, а также систему подачи дистиллированной воды в стаканчик из бутылки-бойлера. Также данная модель оснащена столиком ассистента с удобным слюноотсосом и эжекторным пылесосом. Но и это еще не все. Наличие полимеризационной лампы, пистолета вода-воздух с подогревом воды выводят данную стоматологическую установку на высокий уровень спроса, в то время как цена остается очень приемлемой.

Надеемся, что статья была вам полезна. Если остались вопросы, или вы хотите выбрать персональную модель, то свяжитесь с нами, мы поможем.

Читайте также:
