Венозная циркуляция у плода. Исследование кровотока в вене пуповины

Добавил пользователь Morpheus
Обновлено: 06.11.2024

Венозная циркуляция у плода. Исследование кровотока в вене пуповины

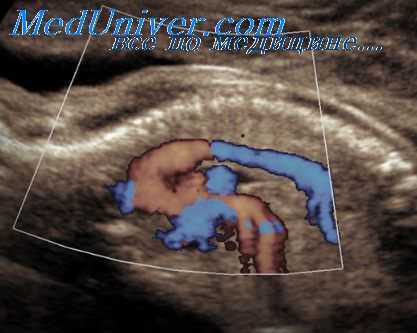

При допплерографии можно получить КСК из верхней и нижней полых вен, венозного протока, печеночных вен, легочных вен, а также вены пуповины. Наиболее изученными сосудами являются нижняя полая вена (НПВ) и венозный проток (ВП). Кривая скорости кровотока из нижней полой вены, получаемая при исследовании ее сегмена, расположенного непосредственно дистальнее места соединения с венозным протоком, характеризуются трехфазным профилем.

Первая антеградная волна соответствует систоле желудочков (СЖ), вторая антеградная волна меньшего размера -ранней диастоле желудочков, и третья, характеризующаяся обратным направлением потока крови, соответствует фазе систолы предсердий (СП). Для анализа КСК в НПВ предложены различные индексы, однако проведенные нами недавно исследования продемонстрировали, что оценка индекса преднагрузки является более эффективной по сравнению с другими, описанными в литературе, для прогнозирования угрожающего состояния плода.

Этот индекс, выражающий соотношение между максимальной скоростью венозного кровотока в фазу систолы предсердий и его максимальной скоростью в фазу систолы желудочков (Индекс преднагрузки (A/S) = СП /СЖ), зависит от градиента давления между правым предсердием и правым желудочком в конце диастолы, которое является отражением как диастолической функции желудочков, так и уровня конечного диастолического давления в них.

Визуализация венозного протока возможна при поперечном сечении верхней части живота плода на уровне его отхождения от пупочной вены. Затем включают режим ЦДК, и контрольный объем импульсно-волнового допплера устанавливается несколько выше области вхождения венозного протока (ближе к вене пуповины) - в точке, где при ЦДК регистрируется максимальная скорость кровотока. Его КСК характеризуются двухфазным характером при этом первый пик соответствует систоле желудочков (волна S), второй - диастоле желудочков (волна D), а самая низкая скорость кровотока отмечается при систоле предсердий (инцизура А).

Среди предложенных индексов для количественной характеристики КСК в венозном протоке, наиболее эффективно отражающим его гемодинамику, оказалось уголнезависимое отношение S/A между максимальными скоростями в систолу желудочков (S) и систолу предсердий (А).

Вид КСК печеночных вен аналогичен таковой в НПВ. В литературе имеются единичные работы, посвященные исследованию кровотока в этих сосудах у плода, однако учитывая приводимые в них данные, можно утверждать, что анализ кровотока в печеночных венах может быть таким же информативным, как и в НПВ.

КСК легочных вен исследуется в области их вхождения в правое предсердие. Вид получаемых кривых также будет характеризоваться антеградным кровотоком в фазу сокращения предсердий. Выявление заметных изменений характера кровотока в НПВ и легочных венах представлет особый интерес, поскольку это может отражать состояние гемодинамики в системной и легочной венозной циркуляции в процессе внутриутробного развития плода.

Кровоток в вене пуповины обычно носит непрерывный характер. Однако при наличии в НПВ обратного кровотока в фазу сокращения предсердий в вене пуповины может отмечаться пульсирующий характер КСК. При нормальном развитии беременности такого рода пульсации наблюдаются только до 12 нед и являются отражением ригидности стенок желудочков в этом гестационном сроке, обусловливающей высокую частоту наличия обратного кровотока в НПВ.
На более поздних сроках беременности регистрация пульсирующего характера кровотока в вене пуповины будет являться признаком тяжелого нарушения функции сердца.

- Вернуться в оглавление раздела "Акушерство."

Информация на сайте подлежит консультации лечащим врачом и не заменяет очной консультации с ним.
См. подробнее в пользовательском соглашении.

Допплерометрия как метод пренатальной диагностики.

Пренатальная диагностика это комплекс исследований, позволяющий оценить состояние ребенка (плода) до рождения. Своевременное проведение пренатальной диагностики позволяет выявить начальные этапы нарушений в развитии беременности и соответствующим образом скорректировать терапию.

Одним из общепризнанных методов пренатальной диагностики является ультразвуковое допплеровское исследование сосудов системы мать – плацента – плод (допплерометрия, допплерография). Эта процедура безболезненна и безвредна как для матери, так и для плода (с учетом соблюдения определенных правил), проводится отдельно или зачастую одновременно с УЗИ. Для ее проведения необходимо наличие в ультразвуковом аппарате специального технического и программного обеспечения.

Хотя, распространено предвзятое мнение о вреде УЗИ во время беременности, проведенные многочисленные исследования свидетельствуют обратное. Во время беременности УЗИ и допплерометрия достаточно быстро, безболезненно и самое главное безвредно позволяют получить информацию о состоянии ребенка.

В основе допплерометрии лежит эффект Допплера - изменение частоты звуковой волны при отражении от движущегося объекта. В биологических средах таким объектом являются клеточные элементы крови. Впервые это явление было открыто Христианом Допплером в 1842 году. А первое использование допплерометрии в акушерстве было предпринято в 1977 году для оценки кровотока в пупочной артерии (Fitzgerald and Drumm. Non-invasive measurement of human circulation using ultrasound: a new method. BMJ, 1977). В последующие годы широкое использование допплерометрии в клинической практике позволило значительно снизить процент таких серьезных осложнений, как тяжелые формы гестоза, фетоплацентарная недостаточность, задержка внутриутробного развития и внутриутробная гибель плода. Снизилась частота осложнений в родах (дистресс-синдром, асфиксия плода).

Допплерометрия позволяет определить точное расположение сосуда, направление и скорость кровотока в разные фазы сердечного цикла и, таким образом, оценить состояние кровотока в системе мать – плацента – плод и выявить ранние признаки нарушения плацентарной функции. Поскольку нарушение плацентарного кровообращения лежит в основе практически всех видов акушерской патологии, своевременная диагностика состояния кровотока позволяет прогнозировать риск осложнений в каждом конкретном случае. Ведь акушерство это, прежде всего, своевременная диагностика и профилактика.

Плацента является органом, объединяющим функциональные системы матери и плода. Она выполняет такие важные функции, как обеспечение плода питательными веществами и кислородом и удаление продуктов обмена и углекислого газа. Обладая ограниченной проницаемостью для ряда веществ, плацента защищает плод от многих факторов, попавших в организм матери (например, лекарства). Помимо этого, плацента выполняет секреторную функцию, участвуя в образовании ряда гормонов и биологически активных веществ, необходимых для нормального развития беременности. Важный критерий нормального функционирования плаценты - адекватное состояние маточно-плацентарного кровотока. Ведь именно маточно-плацентарный кровоток является важнейшим элементом, связывающим между собой организм матери и плода. От состояния маточно-плацентарного кровотока зависит развитие беременности, и изменения в нем являются начальными признаками возможных нарушений.

Понятие маточно-плацентарный кровоток включает в себя сосуды матки, плаценты и межворсинчатые пространства. Его формирование начинается с момента имплантации зародыша в слизистую оболочку матки (на 7-10 день после зачатия).

Кровоснабжение матки осуществляется из двух основных артерий - маточной и яичниковой, которые анастомозируют между собой, образуя в толще стенки матки дугообразные или аркуатные артерии.

От аркуатных артерий числом около 100 отходят радиальные артерии, приобретающие в нижней трети миометрия спиралевидный или клубкообразный ход. Из спиральных артерий материнская кровь поступает в межворсинчатое пространство. Именно в нем и происходит переход веществ из крови матери в кровь плода и обратно. Циркуляция крови в межворсинчатом пространстве поддерживается разницей давления. Через вены децидуальной оболочки кровь возвращается в кровоток матери.

На ранних этапах беременности в процессе последовательных волн инвазии трофобласта и формирования плаценты в мышечных стенках мелких спиральных артерий происходят изменения. Они утрачивают гладкомышечные элементы и превращаются в большие сосудистые полости. Благодаря этому маточно-плацентарный кровоток увеличивается практически в 10 раз и становится системой с низким периферическим сопротивлением. Гестационная перестройка спиральных артерий заканчивается к третьему триместру. При осложненном течении беременности нормальные этапы инвазии трофобласта нарушаются, и необходимые физиологические изменения в стенках артерий не происходят. Нарушение в структуре спиральных артерий и приводит к увеличению периферического сопротивления и нарушению кровотока.

При проведении допплерометрии на экране аппарата появляется графическое изображение скорости тока крови в течение сердечного цикла в виде двух-трехфазной кривой с максимальным уровнем в систолу (сокращение сердечной мышцы) - максимальная систолическая скорость или пульсовой компонент - и минимальным в диастолу (расслабление сердечной мышцы) - конечная диастолическая скорость. Для каждого сосуда существуют характерные типичные кривые скоростей кровотока.

При оценке состояния кровотока наибольшее значение имеет не абсолютная величина скорости движения крови, а соотношение между скоростями кровотока в различные фазы сердечного цикла.

В клинической практике для количественной оценки состояния кровотока используют следующие основные показатели (индексы):

Систолодиастолическое отношение (СДО)- отношение максимальной систолической к конечной диастолической скорости кровотока.
Пульсационный индекс (PI, ПИ) - отношение разницы между максимальной систолической и конечной диастолической скоростям к средней скорости кровотока.
Индекс резистентности (RI, ИР) - отношение разницы между максимальной ситолической и конечной диастолической скоростью к максимальной систолической скорости кровотока. RI = (S-D)/S.

Важным моментом при проведении допплерометрического исследования является не только количественная, но и качественная оценка кривых скоростей кровотока. В разных сосудах в зависимости от срока беременности кривые скоростей кровотока в норме и при различных патологических изменениях (гестоз, гипоксия плода) имеют характерное изображение (ранняя дикротическая выемка, отсутствие диастолического компонента, высокий диастолический компонент, реверсный кровоток и т.д.).

Таким образом, своевременное обнаружение отклонений при допплерометрии позволяет проводить раннюю диагностику осложнений беременности, связанных с запуском патологических механизмов в плаценте. Помимо исследования кровотока в артериях пуповины и маточных сосудах допплерометрическое исследование включает оценку плодового кровотока - аорта плода, мозговые, почечные артерии, венозный проток, что позволяет оценивать внутриутробное состояние ребенка.

Важный момент - своевременность проведения допплерометрии, так как на практике очень часто исследование кровотока проводится слишком поздно, когда нарушения уже выражены и развиваются осложнений.

Первое проведение допплерометрии допустимо на сроках 20 - 24 недели гестации. Обследование на этих сроках наиболее желательно в группах риска по развитию таких осложнений беременности, как гестоз, внутриутробная гипоксия и задержка развития плода.

При проведение планового ультразвукового исследования в 30 – 34 недели допплерометрия является обязательным компонентом в комплексной оценке состояния плода.

ЦИР рекомендует проведение допплерометрического исследования, начиная с 20 – 24 недель беременности, что позволяет не только выявить на ранних этапах нарушения кровотока в системе мать-плацента-плод, но и при необходимости начать своевременно терапию и более тщательное антенатальное наблюдение за состоянием ребенка вплоть до родов.

Функциональная эхокардиография плода. Особенности кровообращения у плода

У взрослых кровь циркулирует последовательно через всю сосудистую сеть организма и легких, а насыщенная кислородом кровь не смешивается с деок-сигенированной. Сердечная гемодинамика плода отличается от формирующейся у него после рождения. Во внутриутробном периоде в плаценте происходит насыщение крови кислородом, которая через пупочную вену возвращается к плоду.

Экспериментальные исследования на животных (плоды овец) показали, что в физиологических условиях приблизительно 55% объема крови из вены пуповины обходит печеночную циркуляцию и непосредственно попадает в нижнюю полую вену через венозный проток. Из нижней полой вены высоконасыщенная кислородом кровь почти целиком перетекает через овальное отверстие в левое предсердие, затем в левый желудочек и в восходящую аорту.

Слабонасыщенная кислородом кровь из печеночных вен и верхней полой вены устремляется в правое предсердие и направляется через трикуспидальный клапан в правый желудочек и легочную артерию. Поскольку кровь плода не насыщается кислородом в легких, то дополнительный шунт (который носит название артериального протока) обеспечивает сброс крови в обход малого круга кровообращения, преимущественно направляя ток крови из правого желудочка в нисходящую аорту.

Впоследствии оба желудочка параллельно выбрасывают находящуюся в них кровь в большой круг кровообращения. Выходя из левого желудочка, поток крови направляется через восходящую аорту в верхние отделы организма плода, обеспечивая тем самым кровоснабжение сердца и мозга высоко оксигенированной кровью. Из правого желудочка менее насыщенная кислородом кровь через функционирующий артериальный проток попадает в нисходящую аорту, а затем в нижние отделы организма плода и к плаценте.

Эти особенности гемодинамики плода ставят перед исследователями интересные и важные вопросы относительно механизмов, отвечающих за обеспечение кислородом и питательными веществами различных органов плода при нормальном и патологическом течении беременности. Однако процесс изучения механизмов кровообращения у плода человека ограничен в своих средствах, поэтому большинство знаний, которые способствовали пониманию связанных с ними вопросов, были получены при исследовании на животных.

В настоящее время прогресс в техническом совершенствовании ультразвуковых приборов предоставил возможность антенатально исследовать сердечную гемодинамику плода. Особенно этому способствовало внедрение импульсно-волновой допплерометрии и цветового допплеровского картирования (ЦДК), которые позволяют оценивать состояние сердечно-сосудистой системы плода как при нормальном, так и при патологическом течении беременности.

В дальнейших статьях представлены принципы и особенности практического применения функционального эхокардиографического обследования плода с помощью методов допплерографии, которые применяются в настоящее время в акушерской практике, а также обсуждаются переспективы его дальнейшего развития.

Допплерометрия в оценке состояния плода. Исследование скорости кровотока у плода

Ряд последних исследований продемонстрировал, что ультразвуковая допплерометрия является важным диагностическим методом, который используется в современной акушерской практике. Исходя из этого, Американский университет акушерства и гинекологии (The American College of Obstetrics and Gynecology) рекомендовал включить допплерометрическое исследование кровотока артерии пуповины в протокол обследования беременных из группы высокого риска.

Информация, получаемая с помощью ультразвуковой допплерометрии, помогает акушерам при ведении пациенток в следующих ситуациях:
1) при беременности, осложненной задержкой внутриутробного развития плода (ЗВРП);
2) при беременности, когда имеется высокий риск развития анемии у плода в результате иммуноконфликтных состояний;
3) при многоплодной беременности; а также 4) при лечении беременных ингибиторами простагландинов для контроля за функционированием артериального протока.

Наши дальшейшие статьи подразделяются на пять частей, которых кратко отражают основные направления допплерометрических исследований. В первом разделе рассматриваются характеристики кривых скоростей кровотока (КСК) в артерии пуповины и средней мозговой артерии (СМА) у нормально развивающихся плодов, соответствующих размерами гестационному возрасту.

Во втором разделе обсуждается характер изменения КСК в артерии пуповины и СМА и других бассейнах сердечно-сосудистой системы (ССС) у плодов в определенных клинических ситуациях (в частности, при наличии ЗВРП). В третьем разделе изложено диагностическое значение допплерометрии у беременных с иммуноконфликтными состояниями. В четвертом - оценивается роль допплерометрии при ведении многоплодной беременности. И, наконец, в пятом разделе обсуждается влияние индометацина на характер кровотока в артериальном протоке плода.

Исследование скорости кровотока у плода

Характер скоростей кровотока в сосудах плода может быть пульсирующим или монофазным. Артерии всегда имеют пульсирующий профиль, а вены как пульсирующий, так и монофазный.
Кривые скорости потока крови отражают его скорость и резистентность сосудистого русла. Необходимым условием, определяющим достоверность оценки скорости, является угол между ультразвуковым лучом и направлением кровотока, который должен по возможности приближаться к 0°. Чем больше величина угла, тем более недостоверна оценка кровотока. В связи с этим используются следующие уголнезависимые индексы.

1. Систоло-диастолическое отношение (С/Д).
2. Индекс резистентности (ИР).
3. Пульсационный индекс (ПИ).

Расчет С/Д и ИР достаточно прост. Расчет ПИ более сложен в связи с необходимостью определения средней скорости, однако современные ультразвуковые приборы, работающие в режиме допплерографии, позволяют выполнять это в «реальном времени». В практической работе для оценки кровотока в артерии пуповины, СМА и маточных артериях может использоваться любой индекс, поскольку преимуществ какого-либо из них по отношению к другим выявлено не было.

Все три индекса характеризуют импеданс сосудистого русла, который не является понятием, аналогичным сосудистому сопротивлению. Фактически импеданс имеет более важное значение, чем сопротивление, поскольку он зависит от сосудистого сопротивления, преднагрузки, частоты сердечных сокращений (ЧСС) и сократительной способности сердца. Однако термин «сосудистое сопротивление» наиболее часто используется в литературе и является общепринятым.

Мы исходим из того, что с помощью расчета этих индексов и, таким образом, оценки сосудистого сопротивления мы можем получать информацию о величине кровотока. Приведем пример, поясняющий эту концепцию. Если мы определяем ПИ (или ИР, или С/Д) на уровне СМА у нормально развивающихся плодов и плодов с задержкой развития в один и тот же срок беременности, то при ЗВРП значения ПИ в СМА будут более низкими. Наша интерпретация этих результатов будет заключаться в том, что плоды с задержкой развития имеют более низкое сосудистое сопротивление в СМА, по сравнению с плодами, соответствующими гестационному возрасту. Это предполагает увеличение кровообращения головного мозга. Однако нам останутся неизвестны реальные абсолютные значения сосудистого сопротивления и величины мозгового кровотока.

УЗДГ беременных: важнейшее исследование на поздних сроках

Ультразвуковая допплерография (УЗДГ) – метод диагностики, основанный на эффекте Доплера, который дает возможность дать оценку кровоснабжения различных органов и тканей. УЗДГ основан на изменении частоты ультразвуковых волн при отражении их от движущихся объектов.

СТОИМОСТЬ НЕКОТОРЫХ УСЛУГ ГИНЕКОЛОГА В НАШЕЙ КЛИНИКЕ В САНКТ-ПЕТЕРБУРГЕ

*Клиника имеет лицензию на оказание этих услуг

УЗДГ объединяет в себе стандартное УЗИ и эффект Доплера, тем самым позволяя рассмотреть состояние сосудов и движение крови по ним. Исследование особенно важно при беременности, ведь вся жизнедеятельность плода осуществляется именно с помощью кровотока.

Чем отличается УЗДГ при беременности от обычного УЗИ

В зависимости от применяемых режимов одновременно выделяют: дуплексное и триплексное УЗГД. Как правило, для оценки внутриутробного состояния плода используют дуплексную допплерографию. При нем обычное серошкальное УЗИ сочетается с одним из режимов допплерографии, который в режиме реального времени передает изображение.

При триплексном сканировании режим УЗИ объединяется с режимом допплерографии и с цветным картированием кровотока, что позволяет оценить анатомию сосуда и его проходимость.

Когда назначают

Однако есть показания, при которых врач назначает УЗДГ и на более ранних сроках, а именно:

При патологии плаценты (отслойка, отставание либо быстрое созревание плаценты, образование внутриплацентарных тромбов);
Результаты УЗИ показали несоответствие плода сроку беременности (гипотрофия плода);
При гестозе (осложнения при беременности, которые связаны с отеками, повышенным давлением, судорогами, потерей белка с мочой);
При многоплодной беременности;
В случае заболеваний матери, которые связаны с патологией сосудов. Например: сахарный диабет, болезни почек, гипертония (стойкое повышение артериального давления), болезни почек, нарушения свертываемости крови;
В случае прерывания предыдущей беременности (мертворождение, выкидыш). А также при осложнениях предыдущей беременности;
Возраст беременной свыше 35-ти лет;
После травм живота;
По результатам УЗИ – плод обвит пуповиной.

Что показывает

УЗДГ показывает: как ощущает себя ребенок в утробе матери, оценивает кровоток в пуповине, в сердце и в других органах ребенка. Также оценивает работу плаценты и кровотока в маточных артериях. Качественно проведенное исследование позволяет выявить сердечные пороки.

Этот метод диагностики позволяет соотнести полученную информацию с нормативными таблицами, тем самым определив наличие или отсутствие патологий в развитии плода.

Расшифровка УЗГД при беременности

Если УЗГД проводит опытный врач, он расшифровывает результат на месте. В остальных случаях нужно отнести результаты лечащему акушеру-гинекологу.

Расшифровка УЗГД содержит следующие характеристики:

Систоло-диастолическое отношение в сосудах. СДО рассчитывается по формуле. Врач определяет соотношение максимальной скорости в сосуде в систолу и остаточной скорости – в диастолу. Показатель вычисляется для крупных сосудов матки, плода и пуповины. ДСО каждого сосуда меняется в зависимости от срока.

Норма СДО в артерии пуповины

Норма СДО в артериях матки в III триместре: 1,3-3,7

Индекс резистентности

ИР также рассчитывается по формуле. Гинеколог вычисляет отношение СДО к максимальной скорости движения крови в сосуде в систолу. Чем выше результат, тем хуже проходимость сосуда и тем больше сопротивление кровотока. Нормы УЗДГ при беременности по ИР зависят от сроков беременности, вида и диаметра сосуда.

1. Индекс резистентности в артериях матки в III триместре: 0,3-0,9.

2. Индекс резистентности в артериях пуповины:

Срок, неделя	Индекс резистентности (ИР)
16-19	0,78
20-22	0,74
23-25	0,71

Норма скорости кровотока в сосудах матки в III триместре в среднем: 60-71 см/секунду.

Пульсационный индекс

ПИ в III триместре должен составлять 0,4 -,64.

Результаты УЗГД дают возможность понять:

не страдает ли плод от внутриутробной гипоксии, и если недостаток кислорода есть, то насколько состояние опасно;
есть ли проблемы из-за конфликта по резус-фактору;
степень повреждения сосудов матки, плаценты и плода из-за сахарного диабета, кардиальной патологии или гипертонической болезни женщины;
есть ли проблемы развития при многоплодной беременности, как связаны и развиваются сосуды у близнецов.

Подготовка

Никакой специальной подготовки для проведения ультразвуковой допплерографии не требуется. Однако некоторые врачи отмечают, что лучше проводить УЗДГ через пару часов после еды. Это связано с тем, что после приема пищи, как правило, ребенок становится более активный. Это может исказить результаты исследования. Также не следует увлекаться продуктами, способными вызвать газообразование (овощи, фрукты).

Как проводится

Процедура совершенно безболезненна и полностью безопасна, но требует времени для выполнения. УЗГД займет 20-30 минут. Время проведения процедуры может увеличиться при наличии осложнений.

Для проведения исследования женщина ложится на спину, реже на бок. На оголенный живот наносится специальный гипоаллергенный гель, который обеспечивает нормальное прохождение ультразвуковой волны, и прикладывается датчик, вся информация поступает на экран. Врач обследует состояние маточных артерий, пуповину, среднюю мозговую артерию плода. Исследование: венозного протока, внутрисердечного кровотока ребенка, грудной аорты, почечных артерий, – выполняется при наличии показаний.

Заключение необходимо предоставить акушеру-гинекологу, который ведет беременность. Врач, обобщив результаты исследования, проводит общую оценку состояния плода и назначает лечение, при необходимости.

УЗДГ является это важный метод обследования. Выявление патологий на раннем сроке поможет назначить необходимое лечение. Если отклонения значительные и угрожают жизни ребенка – это показание для родоразрешения раньше срока.
