Анатомия: Сегментарное строение легких. Сегменты легкого

Добавил пользователь Валентин П.
Обновлено: 14.12.2024

Ветви сегментарных бронхов - Горизонтальная щель (правого легкого)

Ветви сегментарных бронхов

Мышечная оболочка

Подслизистая основа

Слизистая оболочка

Бронхиальные железы

ЛЕГКИЕ

Легкое правое/левое

Основание легкого

Верхушка легкого

, apex pulmonis (pulmonаlis). Занимает верхнюю апертуру грудной клетки. Рис. А, Рис. Б, Рис. В, Рис. Г.

Реберная поверхность

Медиальная поверхность

Позвоночная часть

, pars vertebralis. Задний отдел медиальной поверхности, прилежащий к позвоночному столбу. Рис. Б, Рис. Г.

Медиастинальная поверхность

Сердечное вдавление

, impressio cardiaca. Находится на медиальной поверхности легких; в этих местах к ним прилежит перикард. Рис. Б, Рис. Г.

Диафрагмальная поверхность

, facies diaphragmatica. Вогнутая нижняя поверхность легких, обращенная к диафрагме. Рис. А, Рис. Б, Рис. В, Рис. Г.

Междолевая поверхность

Передний край

, margo anterior. Острый передний край легкого в месте соединения медиальной и реберной поверхностей легкого. Рис. А, Рис. Б, Рис. В, Рис. Г.

Сердечная вырезка [левого легкого]

, incisura cardiaca [pulmonis sinistri]. Находится на переднем крае верхней доли левого легкого. Рис. В, Рис. Г.

Нижний край

, margo inferior. Отделяет реберную и медиальную поверхности от диафрагмальной. Рис. А, Рис. Б, Рис. В, Рис. Г

Ворота легкого

, hilum pulmonis. Распололожены на медиальной поверхности и содержат структуры корня легкого (бронхи и сосуды). Рис. Б, Рис. Г.

Корень легкого

, radix [pediculus] pulmonis. Его основными компонентами являются легочные сосуды и главный бронх. Рис. Б

Язычок левого легкого

Вершина левого легкого

Верхняя доля

, lobus superior. Ее нижний край сзади находится на уровне 4-го ребра. Справа идет вперед почти параллельно четвертому ребру, а слева - доходит до костно-хрящевого соединения 6-го ребра. Рис. А, Рис. Б, Рис. В, Рис. Г.

Средняя доля (правого легкого)

, lobus medius (pulmonis dextri). Имеется только в правом легком. Расположена спереди от средней подмышечной линии в промежутке между четвертым и шестым ребрами. Рис. А, Рис. Б.

Нижняя доля

, lobus inferior. Расположена в задней части грудной клетки. Ее верхний край идет косо вниз от уровня четвертого ребра по околопозвоночной линии до места пересечения шестого ребра со среднеключичной линией. Рис. А, Рис. Б, Рис. В, Рис. Г.

Косая щель

, fissura obliqua. Лежит между верхней и нижней долями левого, верхней, средней и нижней - правого легкого. Проецируется от четвертого ребра по околопозвоночной линии до шестого - по среднеключичной. Рис. А, Рис. Б, Рис. В, Рис. Г.

Горизонтальная щель (правого легкого)

, fissura horizontalis (pulmonis dextri). Отделяет среднюю долю от верхней. Соответствует четвертому ребру. Рис. А, Рис. Б.

Анатомия легких: сегменты на рентгенограмме и КТ, ход бронхов.

Сегмент S1 (апикальный или верхушечный) правого лёгкого. Относится к верхней доле правого лёгкого. Топографически проецируется на грудную клетку по передней поверхности 2 ребра, через верхушку лёгкого до ости лопаточной кости.

Сегмент S2 (задний) правого лёгкого. Относится к верхней доле правого лёгкого. Топографически проецируется на грудную клетку по задней поверхности паравертебрально от верхнего края лопатки до её середины.

Сегмент S3 (передний) правого лёгкого. Относится к верхней доле правого лёгкого. Топографически проецируется на грудную клетку спереди от 2 до 4 рёбер.

Сегмент S4 (латеральный) правого лёгкого. Относится к средней доле правого лёгкого. Топографически проецируется на грудную клетку в передней подмышечной области между 4 и 6 рёбрами.

Сегмент S5 (медиальный) правого лёгкого. Относится к средней доле правого лёгкого. Топографически проецируется на грудную клетку жду 4 и 6 рёбрами ближе к грудине.

Сегмент S6 (верхний базальный) правого лёгкого. Относится к нижней доле правого лёгкого. Топографически проецируется на грудную клетку в паравертебральной области от середины лопатки до её нижнего угла.

Сегмент S7 правого лёгкого. Топографически локализуется с внутренней поверхности правого легкого, располагается ниже корня правого лёгкого. Проецируется на грудную клетку от 6 ребра до диафрагмы между грудинной и срединноключичной линиями.

Сегмент S8 (передний базальный) правого лёгкого. Относится к нижней доле правого лёгкого. Топографически отграничен спереди главной междолевой бороздой, снизу диафрагмой, сзади — задней подмышечной линией.

Сегмент S9 (латеральный базальный) правого лёгкого. Относится к нижней доле правого лёгкого. Топографически проецируется на грудную клетку между лопаточной и задней подмышечной линиями от середины лопаточной кости до диафрагмы.

Сегмент S10 (задний базальный) правого лёгкого. Относится к нижней доле правого лёгкого. Топографически проецируется на грудную клетку от нижнего угла лопатки до диафрагмы, по бокам отграничен околопозвоночной и лопаточной линиями.

Сегмент S3 (передний) левого лёгкого. Относится к верхней доле левого лёгкого. Топографически проецируется на грудную клетку спереди от 2 до 4 ребра.

Сегмент S4 (верхний язычковый) левого лёгкого. Относится к верхней доле левого лёгкого. Топографически проецируется на грудную клетку по передней поверхности от 4 до 5 ребра.

Сегмент S5 (нижний язычковый) левого лёгкого. Относится к верхней доле левого лёгкого. Топографически проецируется на грудную клетку по передней поверхности от 5 ребра до диафрагмы.

Сегмент S6 (верхний базальный) левого лёгкого. Относится к нижней доле левого лёгкого. Топографически проецируется на грудную клетку в паравертебральной области от середины лопатки до её нижнего угла.

Сегмент S8 (передний базальный) левого лёгкого. Относится к нижней доле левого лёгкого. Топографически отграничен спереди главной междолевой бороздой, снизу диафрагмой, сзади — задней подмышечной линией.

Сегмент S9 (латеральный базальный) левого лёгкого. Относится к нижней доле левого лёгкого. Топографически проецируется на грудную клетку между лопаточной и задней подмышечной линиями от середины лопаточной кости до диафрагмы.

Сегмент S10 (задний базальный) левого лёгкого. Относится к нижней доле левого лёгкого. Топографически проецируется на грудную клетку от нижнего угла лопатки до диафрагмы, по бокам отграничен околопозвоночной и лопаточной линиями.

Представлена рентгенограмма правого лёгкого в боковой проекции с указанием топографии междолевых щелей.

Лёгкие располагаются в грудной клетке, занимая большую ее часть, и отделены друг от друга средостением. Размеры лёгких неодинаковые вследствие более высокого положения правого купола диафрагмы и положения сердца, смещенного влево.

В каждом лёгком различают доли, разделенные глубокими щелями. Правое лёгкое состоит из трёх долей, левое — из двух. На правую верхнюю долю приходится 20% лёгочной ткани, на среднюю — 8%, правую нижнюю — 25%, левую верхнюю — 23%, левую нижнюю — 24%.

Главные междолевые щели проецируются справа и слева одинаково — от уровня остистого отростка 3 грудного позвонка они направляются косо вниз и вперед и пересекают 6 ребро у места перехода его костной части в хрящевую.

Дополнительная междолевая щель правого лёгкого проецируется на грудную клетку по ходу 4 ребра от средней подмышечной линии до грудины.

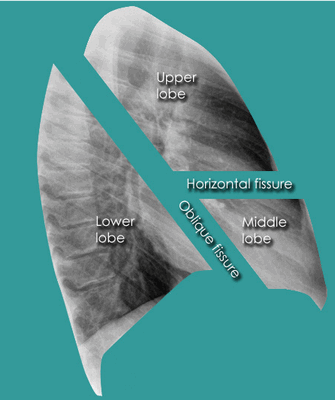

На рисунке обозначены: Upper Lobe — верхняя доля, Middle Lobe — средняя доля, Lower Lobe — нижняя доля

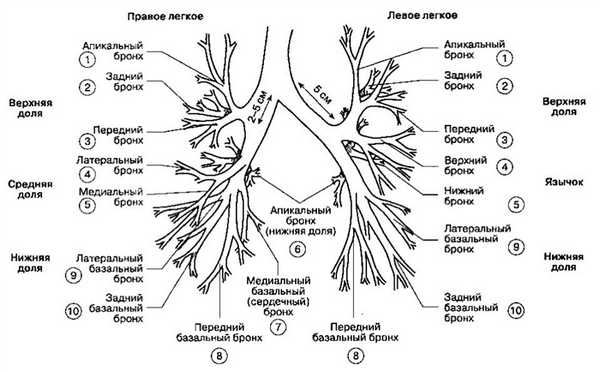

Левый бронх
Left main bronchus — левый главный бронх
Left upper lobe bronchus — левый верхнедолевой бронх
Сегмент S1+2 (верхушечно-задний) левого лёгкого. Представляет комбинацию из С1 и С2 сегментов, что обусловлено наличием общего бронха. Относится к верхней доле левого лёгкого. Топографически проецируется на грудную клетку по передней поверхности от 2 ребра и вверх, через верхушку до середины лопаточной кости.
Сегмент S3 (передний) левого лёгкого. Относится к верхней доле левого лёгкого. Топографически проецируется на грудную клетку спереди от 2 до 4 ребра.
Сегмент S4 (верхний язычковый) левого лёгкого. Относится к верхней доле левого лёгкого. Топографически проецируется на грудную клетку по передней поверхности от 4 до 5 ребра.
Сегмент S5 (нижний язычковый) левого лёгкого. Относится к верхней доле левого лёгкого. Топографически проецируется на грудную клетку по передней поверхности от 5 ребра до диафрагмы.Left lower lobar bronchus — левый нижнедолевой бронх
Сегмент S6 (верхний базальный) левого лёгкого. Относится к нижней доле левого лёгкого. Топографически проецируется на грудную клетку в паравертебральной области от середины лопатки до её нижнего угла.
Сегмент S8 (передний базальный) левого лёгкого. Относится к нижней доле левого лёгкого. Топографически отграничен спереди главной междолевой бороздой, снизу диафрагмой, сзади — задней подмышечной линией.
Сегмент S9 (латеральный базальный) левого лёгкого. Относится к нижней доле левого лёгкого. Топографически проецируется на грудную клетку между лопаточной и задней подмышечной линиями от середины лопаточной кости до диафрагмы.
Сегмент S10 (задний базальный) левого лёгкого. Относится к нижней доле левого лёгкого. Топографически проецируется на грудную клетку от нижнего угла лопатки до диафрагмы, по бокам отграничен околопозвоночной и лопаточной линиями.

Правый бронх

Right main bronchus — правый главный бронх
Intermediate bronchus — средний бронхRight upper lobar bronchus — правый верхнедолевой бронх
Сегмент S1 (апикальный или верхушечный) правого лёгкого. Относится к верхней доле правого лёгкого. Топографически проецируется на грудную клетку по передней поверхности 2 ребра, через верхушку лёгкого до ости лопаточной кости.
Сегмент S2 (задний) правого лёгкого. Относится к верхней доле правого лёгкого. Топографически проецируется на грудную клетку по задней поверхности паравертебрально от верхнего края лопатки до её середины.
Сегмент S3 (передний) правого лёгкого. Относится к верхней доле правого лёгкого. Топографически проецируется на грудную клетку спереди от 2 до 4 рёбер.Right middl lobar bronchus — правый среднедолевой бронх
Сегмент S4 (латеральный) правого лёгкого. Относится к средней доле правого лёгкого. Топографически проецируется на грудную клетку в передней подмышечной области между 4 и 6 рёбрами.
Сегмент S5 (медиальный) правого лёгкого. Относится к средней доле правого лёгкого. Топографически проецируется на грудную клетку жду 4 и 6 рёбрами ближе к грудине.Right lower lobar bronchus — правый нижнедолевой бронх
Сегмент S6 (верхний базальный) правого лёгкого. Относится к нижней доле правого лёгкого. Топографически проецируется на грудную клетку в паравертебральной области от середины лопатки до её нижнего угла.
Сегмент S7 правого лёгкого. Топографически локализуется с внутренней поверхности правого легкого, располагается ниже корня правого лёгкого. Проецируется на грудную клетку от 6 ребра до диафрагмы между грудинной и срединноключичной линиями.
Сегмент S8 (передний базальный) правого лёгкого. Относится к нижней доле правого лёгкого. Топографически отграничен спереди главной междолевой бороздой, снизу диафрагмой, сзади — задней подмышечной линией.
Сегмент S9 (латеральный базальный) правого лёгкого. Относится к нижней доле правого лёгкого. Топографически проецируется на грудную клетку между лопаточной и задней подмышечной линиями от середины лопаточной кости до диафрагмы.
Сегмент S10 (задний базальный) правого лёгкого. Относится к нижней доле правого лёгкого. Топографически проецируется на грудную клетку от нижнего угла лопатки до диафрагмы, по бокам отграничен околопозвоночной и лопаточной линиями.

КТ сегменты — схема

Сегменты левого легкого

Сегмент S1+2 (верхушечно-задний) левого лёгкого. Представляет комбинацию из С1 и С2 сегментов, что обусловлено наличием общего бронха. Относится к верхней доле левого лёгкого. Топографически проецируется на грудную клетку по передней поверхности от 2 ребра и вверх, через верхушку до середины лопаточной кости.
Сегмент S3 (передний) левого лёгкого. Относится к верхней доле левого лёгкого. Топографически проецируется на грудную клетку спереди от 2 до 4 ребра.Сегмент S4 (верхний язычковый) левого лёгкого. Относится к верхней доле левого лёгкого. Топографически проецируется на грудную клетку по передней поверхности от 4 до 5 ребра.Сегмент S5 (нижний язычковый) левого лёгкого. Относится к верхней доле левого лёгкого. Топографически проецируется на грудную клетку по передней поверхности от 5 ребра до диафрагмы.

Сегменты легких

Сегменты легкого (бронхолегочные сегменты) — принятое в медицине условное разделение внутреннего органа на отдельные участки, необходимое для корректного заключения. Согласно единой классификации, принятой на Международном конгрессе анатомов в 1955 году в Париже, легкие состоят из 19 сегментов — 10 в правом и 9 в левом. Сегменты группируются в доли: 3 в правом легком (верхняя, средняя, нижняя) и 2 в левом легком (верхняя и нижняя).

Каждый легочный сегмент включает часть бронхиального дерева, артерии и вены, а по форме напоминает неправильную трапецию, меньшая сторона которой расположена ближе к корням и средостению, а основание — на периферии, внешней стороне легких.

Сегменты легких разделены таким образом не произвольно, но анатомически. Сегментарные границы можно определить по междолевым щелям во время хирургической операции, внутренние границы — только при их механическом разделении.

Доли и сегменты легких

Правое легкое

Верхняя доля

Верхушечный сегмент, S1 — расположен за вторым ребром грудной клетки. К сегменту 1 легкого относятся дыхательные пути общей протяженностью около 2 см. Сегмент соединен дыхательными путями с S2.

Задний сегмент, S2 — по отношению к верхушечному, сегмент 2 расположен дорсально (ниже, к спине) на уровне 2-4-го ребра. Сегмент соединен дыхательными путями с S1, по сосудистой ветви с S3 и с легочной артерией.

Передний сегмент, S3 — расположен фронтально между 2-м и 4-м ребром. Сегмент 3 легкого включает верхнее ответвление легочной артерии.

Именно с поражения верхних долей легких начинается большинство инфекционно-воспалительных заболеваний легких, например пневмония, туберкулез, гранулематоз. Поскольку соседние сегменты легких — артерия и бронх — взаимосвязаны, важно своевременно определить тип инфекционного возбудителя и начать лечение, чтобы предотвратить дальнейшее распространение болезни.

Также здесь локализуются буллы (воздушные полости) при эмфиземе.

Латеральный сегмент, S4 —расположен в передней части подмышечной впадины между 4-м и 6-м ребрами.

Медиальный сегмент, S5 —расположен в передней части грудной клетки на уровне 4-го и 6-го ребра.

Таким образом, сегменты 4 и 5легкого расположены в серединно-фронтальной части легкого на одном уровне, пронизаны трубчатыми ветвями бронхов и сосудами. На этом уровне чаще чем в верхних долях легких обнаруживаются новообразования и метастазы.

Нижняя доля

Верхний сегмент, S6 —проецируется на нижнюю половину лопатки: от центра до угла, на уровне 3-7 ребра. Кровоснабжение в сегменте 6 правого легкого осуществляется через артерию — продолжение нижней легочной.

Медиальный базальный сегмент, S7 —также называется «сердечным» сегментом, поскольку он расположен ближе к диафрагме со внутренней стороны, ближе к правому предсердию. Рядом проходит ветвь полой вены. Компьютерная томография высокого разрешения — единственный метод исследования, на котором сегмент 7 легкого просматривается хорошо.

Латеральный базальный сегмент, S9 —расположен между 7-м и 9-м ребром в проекции к задней части подмышечной впадины.

Задний базальный сегмент, S10 —расположен между 7-м и 10-м ребром и прилегает к позвоночнику.

Левое легкое

Верхушечно-задний сегмент, S1-S2 — структурно и функционально практически не отличается от сегментов 1 и 2 правого легкого. Верхушечный и задний сегменты с левой стороны часто объединяют из-за общего бронха. Таким образом, это самый крупный сегмент.

Передний сегмент, S3 —расположен между 2-м и 4-м ребром ближе к грудине.

Верхний язычковый сегмент, S4 —расположен в серединно-передней части грудной клетки на уровне 3-6-го ребра в проекции к центру подмышечной впадины. Это также один из самых больших сегментов.

Нижний язычковый сегмент, S5 —расположен под сегментом 4 левого легкого. Отделен от сегмента 4 междолевой щелью.

Верхний сегмент, S6 —по локализации и структурно-функциональным свойствам совпадает с сегментом 6 справа.

Базально-медиальный, сердечный сегмент, S7 —по локализации и структурно-функциональным свойствам совпадает с сегментом 7 легкого справа.

Передний базальный сегмент, S8 —по локализации и структурно-функциональным свойствам совпадает с сегментом 8 легкого справа.

Латеральный базальный сегмент, S9 — по локализации и структурно-функциональным свойствам совпадает с сегментом 9 легкого справа.

Задний базальный сегмент, S10 —по локализации и структурно-функциональным свойствам совпадает с сегментом 10 легкого справа.

Размеры и формы легочных сегментов зависят от индивидуальных особенностей организма пациента и могут отличаться.

Многие заболевания легких, такие как пневмония, туберкулез, абсцессы, начинаются с небольшого очага в одном сегменте легких. По их локализации и специфическому паттерну заболевания, который визуализируется на томограммах.

Изучая изображения на посрезовых сканах и 3D-реконструкциях, врач-рентгенолог может дать первичное заключение по выявленным на КТ изменениям. Дифференциальная КТ-диагностика означает, что доктор в большинстве случаев сможет безошибочно отличить туберкулез от гранулематоза легких, а «матовое стекло‎»‎ при пневмонии от опухолевого инфильтрата.

Что показывает КТ легких?

Исследования показывают, что доли легких, как и сегменты, не определяются достоверно на рентгене, даже если исследование проведено на цифровом аппарате с дополнительным контрастным усилением снимков.

КТ легких позволяет исследовать орган как бы «изнутри», последовательно просматривая сканы каждого среза (размер шага — до 1 мм) в высоком разрешении. Таким образом врач-рентгенолог может определить границы долей и корректно сформулировать заключение для лечащего врача — пульмонолога, терапевта или ЛОРа, — за которым остается последнее слова в постановке диагноза и назначении терапии.

Компьютерная томография (КТ, МСКТ) легких показывает:

Сегментарное строение дыхательного органа и малейшие патологические изменения;
Целостность и проходимость дыхательных путей;
Состояние интерстициальных перегородок, воспалительный процесс;
Нарушение кровотока, тромбоз, стеноз сосудов (КТ с контрастом);
Увеличение лимфоузлов;
Очаги инфекционно-воспалительного процесса;
Опухоли;
Метастазы;
Механические повреждения.

В рамках алгоритма обследования легких на КТ врач-рентгенолог оценивает анатомические компоненты:

Дыхательная система

Бронхолегочные сегменты - Задний базальный сегмент (СХ)

Бронхолегочные сегменты

, segmеnta bronchopulmonalia. К каждому из них подходят сегментарные бронхи и артерии. Между собой сегменты разделены соединительнотканными перегородками и венами. Рис. А, Рис. Б.

Правое легкое, верхняя доля

Верхушечный сегмент (С I)

Задний сегмент (С II)

Передний сегмент (С III)

Правое легкое, средняя доля

Латеральный сегмент (С IV)

Медиальный сегмент (С V)

Правое легкое, нижняя доля

Верхний сегмент (С VI)

Подверхушечный сегмент

Медиальный (сердечный) базальный сегмент (С VII)

, segmentum basale mediale (cardiacum). Не заходит на боковую поверхность и его можно увидеть только со стороны медиальной или нижней поверхностей легкого. Рис. А.

Передний базальный сегмент (С VIII)

Латеральный базальный сегмент (С IX)

Задний базальный сегмент (С X)

, segmentum basale posterius. Лежит между позвоночным столбом и латеральным базальным сегментом. Рис. А.

Левое легкое, верхняя доля

Верхушечно-задний сегмент (С I+II)

, segmentum basale apicoposterius. Состоит из двух сегментов (верхушечного и заднего), которые имеют форму клина и расположены между косой щелью и передним сегментом верхней доли. Рис. Б.

Верхний язычковый сегмент (С IV)

Нижний язычковый сегмент (С V)

Левое легкое, нижняя доля

, segmentum superius. Верхушечная задневерхняя часть нижней доли, расположенная вблизи позвоночного столба. Рис. Б.

, segmentum basale posterius. Расположен возле позвоночного столба книзу от верхнего сегмента нижней доли. Рис. Б.
