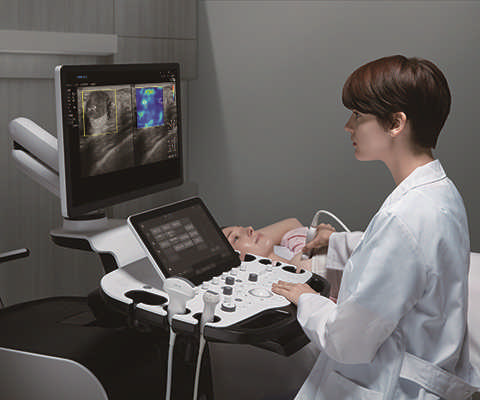

УЗИ аппарат HS40

Лидер продаж в высоком классе. Монитор 21,5" высокой четкости, расширенный кардио пакет (Strain+, Stress Echo), экспертные возможности для 3D УЗИ в акушерско-гинекологической практике (STIC, Crystal Vue, 5D Follicle), датчики высокой плотности.

Введение

Актуальность темы пренатальной диагностики врожденных пороков сердца (ВПС) понятна всем врачам, которые связаны с пренатальной диагностикой, неонатологией, педиатрией, кардиологией, генетикой. ВПС являются одной из ведущих причин перинатальной смертности и регистрируются с частотой 4-13 на 1000 живорожденных [1]. В связи с тем, что профилактические мероприятия по предупреждению ВПС не имеют должного успеха, представляется актуальной и необходимой их пренатальная ультразвуковая диагностика.

Семьи, имеющие ребенка с ВПС.
Семьи с ВПС у одного или обоих супругов.
Женщин, страдающих сахарным диабетом, системными заболеваниями соединительной ткани, гипотиреозом.
Беременных с тератогенной экспозицией в ранние сроки беременности (герпес ранее 6-7-й недели) [2].

Однако параллельно другими учеными эти группы риска отвергались, потому что большинство ВПС встречались у плодов и детей, матери которых не входили ни в одну из предложенных групп риска. Единственными разумными критериями так называемого селективного отбора были признаны беременные, попавшие в группу риска после проведения скрининга I триместра и беременные с подозрением на ВПС при ультразвуковом исследовании (УЗИ) плода [3].

Неоспоримо, что оптимальными сроками беременности для исследования сердца плода являются 20-22 недели, однако большинство летальных и клинически значимых пороков сердца могут быть диагностированы в конце I триместра беременности. Позволим себе процитировать слова главы Fetal Medicine Foundation Кипраса Николаидеса, высказанные им на страницах сайта FMF (www.fetalmedicine.com): "Специалист ультразвуковой диагностики с 12 недели беременности должен заверить большинство родителей, что у их ребенка нет крупных врожденных пороков сердца. В случае крупных врожденных пороков сердца их раннее выявление может привести к постановке правильного диагноза или хотя бы вызвать подозрение для осуществления ультразвукового мониторинга".

Главная цель пренатальной диагностики сформулирована специалистами пренатальной диагностики всего мира - это обеспечение женщины максимально возможной информацией о пороке как можно раньше. Мы должны дать право женщине и семье в целом решать вопрос о пролонгировании беременности с грубыми пороками развития у плода [4].

С каждым годом все большее количество публикаций посвящается диагностике ВПС в ранние сроки - в I триместре беременности 7. Практически ни один из выпусков журнала ISUOG (Ultrasound In Obstetrics and Gynecology, или "белого" журнала, как его называют специалисты) не обходит своим вниманием тему ранней диагностики врожденных пороков развития.

На самом знаменитом сайте в мире пренатальной диагностики www.thefetus.net (Philippe Jeanty, USA) опубликовано уже более 30 случаев находок ВПС в I триместре беременности. Однако в отечественной периодике встречаются лишь единичные работы по этой теме. Все они пренадлежат "перу" специалистов пренатальной диагностики Российской ассоциации врачей ультразвуковой диагностики в перинатологии и гинекологии, хотя для многих специалистов как раньше, так и сейчас осмотр сердца плода в сроки 11-14 недель заключается лишь в констатации числа сердечных сокращений.

Цель эхокардиографии в I триместре беременности состоит в выявлении летальных и клинически значимых ВПС. Это исследование не ставит целью выявление стенозов и гипоплазий выносящих трактов, диагностику мелких дефектов перегородок, патологий дуги аорты и артериального протока. Многие из этих пороков не только технически невозможно заподозрить в I триместре, манифестируют они после 30-й недели беременности, т.е. их диагностика является прерогативой исследования III триместра.

Точность пренатальной диагностики ВПС во все сроки беременности варьирует в широком диапазоне. Причинами этого могут быть разный опыт специалистов, ожирение беременной, частота использованных ультразвуковых трансдьюсеров и класс ультразвукового аппарата, перенесенные ранее абдоминальные операции, срок беременности, количество околоплодных вод и положение плода. Однако заметим, что многие из этих факторов теряют свою актуальность именно при проведении трансвагинальной эхокардиографии в I триместре беременности. Своевременная диагностика ВПС позволяет идентифицировать плоды высокого риска по генетическим синдромам, что имеет важное значение при проведении пренатального консультирования и оказывает существенное влияние на акушерскую тактику.

Результаты

С 2006 по 2011 г. пренатально в I триместре беременности были выявлены 125 ВПС. Из них 68 (55%) ВПС сочетались с различными хромосомными аномалиями (ХА) плода, 30 (24%) входили в состав различных множественных врожденных пороков развития (МВПР), 27 (21%) ВПС были изолированными.

При эхокардиографии изучались четырехкамерный срез сердца плода (рис. 1) и срез через три сосуда (рис. 2). УЗИ проводилось трансабдоминальным датчиком, лишь при необходимости (затрудненная визуализация) использовался внутриполостной датчик. Четырехкамерный срез сердца плода при ультразвуковом сканировании трансабдоминальным датчиком визуализировался в 85% случаев, срез через сосуды - в 73%, при использовании трансвагинального датчика эти цифры существенно возрастали до 100 и 91% соответственно. Оптимизация пренатальной диагностики ВПС может быть достигнута путем строгого соблюдения основных методических правил. При оценке четырехкамерного среза плода необходимо оценить нормальное расположение сердца плода, исключив его эктопию (рис. 3), положение оси сердца плода, что не представляет никаких трудностей, нормальные пропорции и размеры камер сердца, движение створок атриовентрикулярных клапанов должно быть свободным, септальная створка трикуспидального клапана должна располагаться ближе к верхушке сердца (рис. 4). При оценке среза через три сосуда необходимо оценить взаиморасположение сосудов и их диаметр.

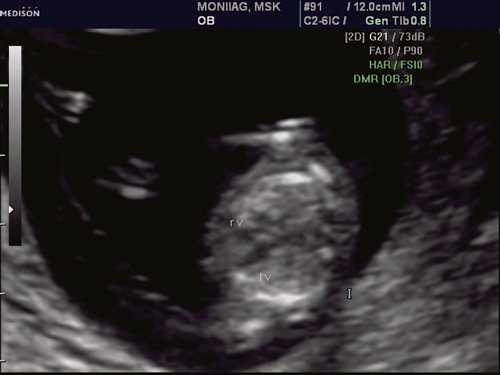

Рис. 1. Беременность 12 недель. Четырехкамерный срез сердца плода. Отчетливо видны камеры сердца.

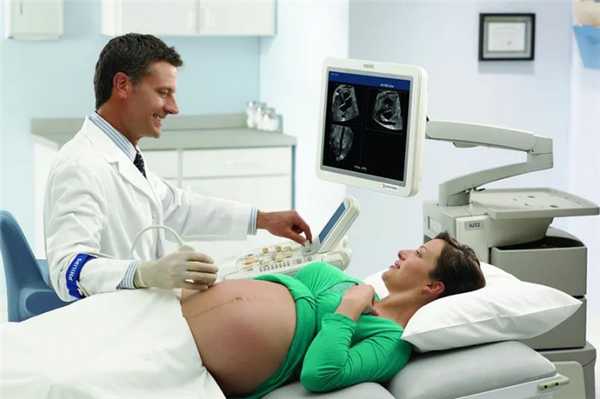

Патологии сердца плода, которые можно определить на скрининговом УЗИ

Основные пороки сердца у плода формируются в 1 триместре беременности на сроке 12-14 недель. Это может быть реакция на внешние факторы либо генетические проблемы. К этому сроку происходит формирование сердечной мышцы плода, поэтому будущей матери необходимо пройти УЗИ обследование на выявление патологий органа.

Во внутриутробном развитии пороки сердца возникают как реакция организма на нарушение плацентарного кровообращения либо воздействие канцерогенных веществ (формальдегиды, никотин, токсические вещества).

Аномалии положения сердца плода

Среди аномалий расположения сердца выделяют эктопию сердца (размещение вне грудной клетки). К таким патологиям относят декстрокардию (смещение сердца в правую сторону относительно нормального положения) и мезокардию (расположение сердца не с левой стороны грудины, а по срединной линии тела).

Эктопия сердца у плода возникает на сроке 14-18 дней с момента зачатия мезадерма начинает развиваться неправильно, что вызывает неправильное срастание брюшной стенки. У плода либо отсутствует диафрагма вообще, либо нет диафрагмального сегмента перикарда.

Из-за отверстия в стенке между правым и левым желудочком слышны интракардиальные шумы. Также у плода эктопия сердца нередко сопровождается другими аномалиями — гидроцефалией, энцефалоцеле и пр.

Надо сказать, что существует высокая вероятность ошибочного диагноза по установки положения сердца. При тазовом предлежании плода на УЗИ сердца визуализируется справа, хотя на самом деле оно располагается в положенном месте.

В 71% случаев эктопия сердца вызывается плевральным выпотом, кистозным аденоматозным пороком развития лёгкого, диафрагмальной грыжей.

Различают четыре вида эктопии:

абдоминальная (сердце находится в брюшине);
грудная (сердце выходит наружу через дефекты грудины);
торакоабдоминальная (пентада Кантрелла — сложнейшая патология, имеющая комплекс отклонений от нормы);
шейная (сердце смещается в область сердца).

Грудная эктопия встречается в 55-60% случаев, торакоабдоминальная — в 38%, шейная — почти в 3%. Выживаемость составляет около 10%. В большинстве случаев при эктопии младенец либо рождается мёртвым, либо умирает сразу после рождения.

Патология сопровождается смещением других внутренних органов, которые не защищены от механических повреждений и подвержены инфекциям и вирусам больше обычного.

Врождённые дефекты сердца

Пять наиболее встречаемых дефектов — это тетрада Фалло, дефект межжелудочковой перегородки, транспозиция магистральных сосудов, коарктация аорты, гипоплазия левых камер.

Оптимальным сроком для проведения ультразвуковой диагностики сердца плода считается период 24-26 недель беременности. Именно в это время анатомические структуры сердца максимально визуализируются, а на более ранних сроках можно увидеть только явные и глобальные пороки сердца.

Наиболее информативен ультразвуковой осмотр 4-камерного среза сердца. После которого при любом отклонении от нормы женщина отправляется на более детальное обследование плода с использованием допплеровской эхокардиографии. Также проводится кариотипирование, потому что в 30% случаев аномалии являются результатом хромосомных нарушений.

Что выявляет УЗИ

В нашей клинике используется современное 4D оборудование, имеющее допплеровский режим. С его помощью можно получить изображение 3-х главных сосудов — верхней полой вены, лёгочного ствола и восходящей аорты. Во время обследования выявляется не только расположение сосудов, но и их диаметр и другие параметры.

На экране монитора будут видны следующие патологии плода:

Уменьшение диаметра аорты при расширении лёгочного ствола можно говорить об гипоплазии (недоразвитости) левых отделов сердца малыша, отвечающих за начало кровообращения;
Уменьшение ствола лёгочной артерии в размерах при сохранении в норме диаметров аорты и верхней полой вены указывает на стеноз (сужение) лёгочной артерии. У плода выявляются только выраженные формы;
Маленький диаметр аорты при нормальном 4-камерном строении сердца является следствием коарктации аорты (сужение аорты сердца в определённом сегменте);
Визуализация 2 сосудов вместо 3 может быть следствием соединения сосудов в общий артериальный ствол;
Смещение аорты вперёд или правее лёгочной артерии наблюдается при транспозиции магистральных сосудов;
Диаметр аорты расширен, но при этом сужен диаметр лёгочной артерии, а аорта смещена вперёд. Это может является тетрадой Фалло (очень тяжёлая сочетанная аномалия сердца). Проблема включает в себя стеноз или гипертрофию выходного отдела правого желудочка, дефект межжелудочковой перегородки, декстропозицию аорты (отхождение в правую сторону). Диагностика плода крайне затруднительна, поэтому на помощь приходит допплеровский режим, помогающий визуализировать поток крови в аорту из обоих желудочков;
Гипоплазия (недоразвитость) правых камер сердца определяется по уменьшению их размеров относительно левых камер. Эта патология сопровождается обычно дисплазией (провисанием или выбуханием) митрального клапана;
Общий предсердно-желудочковый канал виден как дефект перегородки сердца с расщеплением атриовентрикулярного клапана;
Гипопластический синдром левых отделов сердца проявляется в виде недоразвития желудочка и митрального и аортального клапанов;
Единственный желудочек также не является нормой, потому что их должно быть два и они хорошо просматриваются в четырёхкамерном срезе;
При недоразвитости трёхстворчатого клапана кровь из правого предсердия не попадает в левое, что хорошо видно при допплеровском исследовании;
Со 2 триместра фиброэластоз эндокарда визуализируется как утолщение миокарда и ухудшении его сокращения;
Недоразвитие миокарда одного из желудочков (аномалия Уля) заметна на 2 триместре.

Какие патологии сердца у плода сложно выявить на скрининговом УЗИ

Трудности в диагностике заболеваний сердца на УЗИ вызывают следующие патологии органа:

дефект межпредсердной перегородки;
дефект межжелудочковой перегородки;
транспозиция главных артерий.

При подозрении на их наличие, пациентка должна регулярно наблюдаться и соблюдать все рекомендации гинеколога.

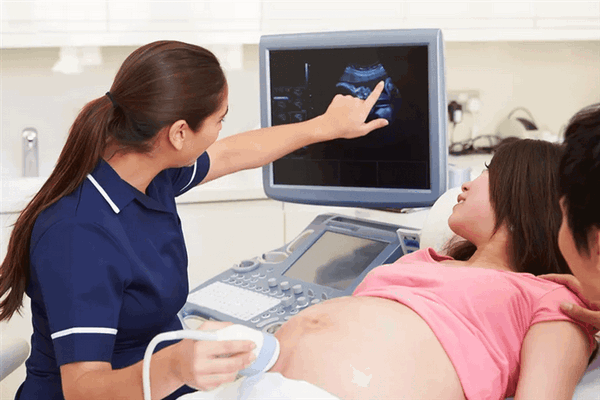

УЗИ плода: задачи, нормы и отклонения в трех триместрах

Все беременные женщины, вынашивая ребенка, должны пройти плановые ультразвуковые исследования плода в каждом из трех триместров. Это требование Министерства Здравоохранения Российской Федерации. УЗИ плода позволяет полностью контролировать состояние женщины и ребенка, при этом обследование абсолютно безопасно и наиболее информативно.

Прием гинеколога — 1000 руб. Комплексное УЗИ малого таза — 1000 руб. УЗИ при беременности — от 1300 руб. Прием по результатам УЗИ или анализов — 500 руб (по желанию)

Сроки плановых УЗИ во время беременности и показания для внеплановых обследований

Плановые скрининги плода проводятся в следующих рамках:

— с 10-й до 14-й недели. — с 20-й до 24-й недели. — с 30-й до 32-й недели.

Однако большинство женщин проходят процедуру чаще. Поводом для внескринингового УЗИ служат следующие причины.

До десяти недель:

Необходимость подтвердить факт беременности , определить срок.
Есть опыт невынашивания ребенка из-за выкидыша , привычных выкидышей , замерших беременностей .
Беременность состоялась с помощью использования вспомогательной репродуктивной технологии
Есть негативный опыт патологий плода в прошлом.
В семье была многоплодная беременность .
Определение маточной или внематочной беременности .

После первого УЗИ пройти внеплановое обследование нужно, если есть:

Тянущие боли в области детородных органов — внизу живота .
Наличие кровотечения или необычных выделений .
Несоответствующий данному периоду размер матки, слишком большой живот .
Подозрение на подтекающие околоплодные воды.
Необходимость контроля недостаточности (слабости) шейки матки.

Также обследоваться нужно, чтобы подтвердить или опровергнуть заключения врачей прошлых исследований на УЗИ, показавших патологии.

Общие показания для всех трех триместров:

Кровотечение, выделения.
Боли в животе.
Замеченный при осмотре ведущим гинекологом несоответствующий текущей неделе размер матки - тогда УЗИ необходимо, чтобы исключить неразвивающуюся беременность

Задачи УЗИ всего периода беременности

Главная задача УЗИ плода — контроль роста, развития и самочувствия малыша. Но в каждом триместре есть свои особенности и уточняющие задачи.

В первом триместре доктору необходимо:

Определить локацию плодного яйца. Если беременность окажется внематочной, потребуется срочная операция, иначе орган, где прикрепился эмбрион со временем лопнет. Женщина в этом случае как минимум лишится трубы, бывают и смертельные случаи.
Уточнить срок. Знание срока позволит рассчитать срок родов .
Узнать точное количество плодов. Это важно, так как многоплодная беременность часто протекает с патологиями и заканчивается ранними родами.
Проанализировать эксктракорпоральное кровообращение и вычислить индекс амниотической жидкости .
Диагностировать несоответствие нормам развития плода . В этот период можно отказаться от патологической беременности и сделать медикаментозный аборт или вакуумную аспирацию .

Во втором триместре на УЗИ плода гинеколог сможет:

Изучить особенности пуповины, ее петель и наличие обвитий.
Осмотреть околоплодные воды на предмет их количества и чистоты.
Исследование зрелость и текстуры детского места.
Детально диагностировать все сформировавшиеся органы плода, зафиксировать количество сердцебиений. .
Провести фетометрию плода в контексте текущего срока.
Определить положение плода.
Изучить подвижность плода.

При серьезных нарушениях развития, в этот период можно сделать хирургический аборт . По закону такая процедура доступна только по показаниям.

Третий триместр считается судьбоносным в плане качества родов. Используя ультразвук, гинеколог-акушер может:

Проконтролировать плацентарный кровоток и его влияние на развитие плода.
Констатировать размеры плода и их соответствие данному периоду.
Изучить локацию и «возраст» плаценты
Зафиксировать локацию плода относительно выхода матки
Рассмотреть наличие и количество обвитий плода пуповиной.
Выявить поздно появляющиеся патологии и текущие заболевания плода.
Определить состояние амниотической жидкости.
Изучить особенности строения и функционирования внутренних органов, в частности мозга и сердца.
Уточнить срок родов.

Полученная из УЗИ этого периода информация важна для определения возможных вариантов родоразрешения. При неправильном положении плода, доктор назначит кесарево сечение. При отслойке плаценты, угрозе удушения плода и т.д., могут проводиться искусственные ранние роды со стимуляцией процесса.

Подготовка к УЗИ плода, ход процедуры

Каких-то специальных действий от женщины для подготовки к исследованию ультразвуком не требуется, поскольку все внутренние органы смещены маткой и не мешают обзору. Но придерживаться нескольких рекомендаций для максимально комфортного самочувствия беременной придется.

Исключить пищу, богатую аллергенами за неделю до процедуры. Аллергия опасна не только для женщины — ее плохое самочувствие обязательно скажется и на поведении плода.
За пару дней нужно отказаться от жирной, жаренной, острой и соленой пищи. Эти продукты стимулируют отделение желчи и влияют на печень — она увеличивается в размерах.
За 24 часа не употреблять воду с газом и продукты, провоцирующие газообразование в кишечнике. Воздушные пузыри затрудняют обзор, искажая характеристики эхогенности .
Непосредственно перед УЗИ контролировать количество потребляемой пищи и жидкости, чтобы естественные позывы опорожнить кишечник и мочевой пузырь не стесняли беременную

Несоблюдение этих рекомендаций конечно влияет на полученные в процессе УЗИ результаты, но не так значительно, чтобы отказываться от диагностики, если вы съели накануне кусок мяса или выпили стакан газировки.

Процедура безболезненная. Как обычно, женщина ложится на спину на кушетке, специалист водит по смазанному минутой раньше необходимыми в качестве проводников гелями животу. Длится процедура в среднем от 10 минут до получаса.

Часто в первом триместре проводится трансвагинальное УЗИ - датчик с одетым на него презервативом вводят во влагалище беременной. Это не вызывает болезненных ощущений, процедура длится не более нескольких минут. Трансвагинальное УЗИ могут повторять во втором триместре, если необходимо детальное изучение шейки матки.

Что видно специалисту на УЗИ

Первый триместр

Первое плановое исследование ультразвуком является обязательной частью скрининга беременной и по закону должно проводиться не позже шестого дня тринадцатой недели. Глобально оно направлено на исключение патологий или факторов риска их появления. При подозрении на наличие каких-то отклонений, возникнувшем после УЗИ, может понадобиться дополнительное обследование амниотической жидкости или биопсия хориона.

В деталях исследование в первом триместре предоставляет такие фетометрические данные:

Размеры и вес плода, что подтверждает или опровергает предполагаемый срок. Во внимание берутся всего три величины: расстояние от головы до копчика (КТР), между теменными костями головы (БПР), обьем плодного яйца (ПЯ).
Данные о размере и строении головного мозга - симметричны ли его полушария, наличие необходимых структур.
Информацию о работе и строении сердца плода.
Развитие пищеварительной, нервной и сердечно-сосудистой систем в соответствии с текущей неделей беременности.
Нормально ли развиты конечности плода.
Наличие хромосомных аномалий типа синдрома Дауна и Эдвардса.

Второй триместр

Основная цель УЗИ с 20-й по 24-ю неделю - исследовать размеры и органы плода для исключения аномалий и отклонений в развитии, а также проконтролировать состояние органов беременной для избежания преждевременных родов. Полученные данные во многих случаях помогают сохранить беременность и наладить жизнедеятельность плода медикаментозным способом.

Локация и структура детского места. Специалисту видно предлежание, низкую локацию (в этих случаях требуется принятие мер) или нормальную. Уплотнения структуры последа (более 4,5 см) свидетельствует о водянке плода, диабете или конфликте резусов. Его толщина служит показателем зрелости - если она меньше 2 см, то диагностируют преждевременное старение, из-за чего плод недополучает необходимые ему питательные вещества. При отслойке плаценты женщину необходимо госпитализировать в срочном порядке.
Количество и чистота околоплодных вод. Их объем постоянно меняется и в случае подозрения на маловодие, необходимо проверять этот параметр на внеплановых УЗИ. Причиной недостаточного количества вод может быть их подтекание или отсутствие почек у плода. Многоводие спровоцировано резус-конфликтом или инфекцией. О последней свидетельствует наличие хлопьев в водах.
Сосуды, петли и обвития пуповиной.
Тонус матки, наличие миоматозных узлов , состояние рубцов после хирургического вмешательства ранее.
Шейка матки измеряется для исключения истмико-цервикальной недостаточности. Ее длина в этот период должна быть 35 миллиметров, не менее 33 для первой беременности и 22 для повторных. Контролируется также открытие шейки.

Размеры: длина бедренных и локтевых костей, хребта, диаметр головки, грудной клетки, живота,
вес в граммах и рост в миллиметрах. Основываясь на этих данных можно сделать вывод о соответствии физического развития плода текущему сроку.
Изучение лицевых костей направлено на исключение синдрома Дауна патологий типа заячьей губы или волчьей пасти.

Внутренние органы плода:

Срез головки изучается на предмет наличия двойного контура, аномальных форм и целостности черепных костей.
Размерами желудочков и наличием новообразований оценивается мозг.
Легкие изучаются на предмет зрелости.
Проверяется строение сердца, сосуды, соответствие частоты сердцебиений нормам.
Исследуется наличие аномалий и дефектов в почках, пищеварительном тракте и диафрагме.

Третий триместр

Плановый УЗ скрининг последнего триместра беременности проводится с 30-й до 34-й недели. Глобальная его цель - определить готовность плода и организма беременной к родам. Результаты исследования самые объемные, поэтому и процедура длится около 30 минут.

Женские детородные органы:

Матка - изучаются ее стенки на предмет тонуса и толщины, наличие миоб и состояние рубцов в случае перенесенных ранее операций.
Изучается длина, проходимость, форма и зрелость шейки, особенно в контексте диагностированной ранее истмико-цервикальной недостаточности. Она должна быть закрыта, в противном случае есть угроза преждевременных родов.
Исследуется здоровье яичников.
Толщина и степень зрелости плаценты - ее стенки должны быть не менее 20 мм и не более 45. В этот период она должна дозреть до первой степени.
Пуповина изучается на предмет прикрепления к плаценте, наличия петель и обвитий и анэхогенных образований.
Обьем околоплодных вод - он должен быть не более полутора литров.

Фетометрика плода и ее соответствие нормальному развитию этого периода:

Рост и вес ребенка.
Бипариетальный, лобно-затылочный размеры, окружность головы.
Размер голенной, бедренной, плечевой, предплечной кости.
Обхват живота.
Зрелость легких — в этот период она должна быть первая.
Ядро окостенения нижней части бедра (Беклара).

Цистерну, боковые желудочки и мозжечок головного мозга.
Лицевые кости изучаются для исключения заячьей губы, волчьей пасти и другий патологий. Рассматриваются губы, небо, носовая кость, глазницы, носогубный треугольник.
Структура позвоночника исследуется на предмет грыж.
Изучается строение сердца.
Рассматривается структура и соответствие нормальным размерам органов пищеварительной и выделительной систем.
Подтверждается определенный во втором триместре пол ребенка.

Возможные заболевания плода:

Диабетическая фетопатия: многоводие, крупный плод, увеличенный размер печени, универсальный или интенсивный отек подкожной клетчатки.
Неимунная водянка плода.
Гемолитическая болезнь: отек плаценты, из-за которого присутствует двойной контур головы, спины и бедра плода, увеличенная печень, водянка яичников у мальчиков и другие.

Подробная расшифровка результатов УЗИ плода, нормы и патологии

Так как цели и предметы врачебного интереса УЗИ разных триместров различаются, то и аббревиатуры и сокращения в заключениях разные.

Предполагаемая дата родов (ПДР) - фактически, это то самое, что точный срок беременности, только под другим углом зрения. Определяется данными о менструальном цикле и размерами плода

Нормы показателей УЗИ плода первого триместра в сводной таблице

4-6 мм, но не менее 2

Есть, но не измеряется в этот период

От 161 до 179 уд/мин

4-6 мм, начинает уменьшаться

От 153 до 177 уд/мин

От 150 до 174 уд/мин

Приблизительно 26 мм

От 141 до 171 уд/мин

От 1,7 до 2, 7 мм

Заключение УЗИ с 20-й по 24-ю неделю содержит следующие аббревиатуры:

БПР - бипариетального размера головки плода;

ЛЗР - лобно-затылочного размера;
БПР/ЛЗР - цефалического индекса;
ОЖ - окружности живота;
РС - размера сердца;
ДГ - длины голени;
ДП - длины плеча;
ДБ - длины бедра;
ОГ - окружности головки;
с/б или ЧСС - сердцебиения;
ВЗРП - внутриутробной задержки роста плода;
ДгРК - диаметра грудной клетки;
ИАЖ - индекса амниотической жидкости - показателя количества околоплодных вод;
ИЦН - истмико-цервикальной недостаточности - шейка матки при этой патологии имеет недостаточную для полного вынашивания плода длину.

Нормы показателей УЗИ плода второго триместра в сводной таблице

От 124 до 164 мм

От 154 до 186 мм

От 137 до 177 мм

От 166 до 200 мм

От 148 до 190 мм

От 178 до 212 мм

От 160 до 201 мм

От 190 до 224 мм

От 172 до 224 мм

От 201 до 237 мм

Последнее плановое исследование ультразвуком - самое объемное и состоит из измерения и изучения таких данных плода:

БПР — бипариетального размера головки ;
ЛЗР — лобно-затылочного размера;
ОГ — окружности головы;
ОЖ - окружности живота;
ДГ - длины голенной кости;
ДБ - длины бедренной кости;
ДП - длины плечевой кости;
Роста - 430 -470 мм;
Веса - 1400 - 2400 грамм;
Ядра Беклара - при нормальном развитии менее 5 мм;
Толщины последа;
Зрелости детского места;
Размещения плаценты, ее предлежания и наличие отслойки;
ИАЖ - количества околоплодных вод - нормой считают 1- 1,5 л;
Длина шейки - нормальным показателем считается от 30 до 35 мм.

Нормы показателей УЗИ плода третьего триместра в сводной таблице

От 89 до 105 мм

От 265 до 305 мм

От 238 до 290 мм

От 13,6 до 28, 6 мм

От 93 до 109 мм

От 273 до 315 мм

От 247 до 301 мм

От 17,4 до 29,7 мм

От 95 до 113 мм

От 283 до 325 мм

От 258 до 314 мм

От 18,1 до 30,7 мм

От 98 до 116 мм

От 289 до 333 мм

От 267 до 325 мм

От 18,8 до 31,8 мм

От 101 до 119 мм

От 295 до 339 мм

От 276 до 336 мм

От 19,6 до 32,9 мм

Патологии, видимые на УЗИ плода по триместрам

В первом триместре выявляются патологии, возникшие из-за хромосомных нарушений - замершая беременность и отсутствие роста эмбриона. Кроме них, хорошо видны признаки синдромов Дауна, Патау, Эдвардса, Корнелии де Ланге, Смита-Опица, а также триплоидия и омфалоцеле.

Во втором триместре помимо синдромов первого триместра, могут быть выявлены синдромы Шершевского-Тернера, Клайнфельтера, гипертензионно-гидроцефальный, а также виды полисомии, полиплодия, деформации или отсутствие внутренних органов, пороки сердца, дефекты костей лица, гипертензионно-гидроцефальный, многоплодность, много- или маловодие, патологии пуповины, предлежание плода, задержка внутриутробного развития.

В третьем триместре могут быть выявлены инфекции плода, дефекты мозга, сердечной мышцы, внутренних органов, отставание внутриутробного развития, заячья губа, волчья пасть, предлежание плода.

Чем раньше выявлены патологии плода, тем лучше. Если диагностированы хромосомные нарушения, беременной вероятно будет предложено прерывание беременности в первом и втором триместре. Приобретенные патологии чаще всего лечатся медикаментозно во время беременности и, при необходимости, после рождения ребенка.

Где пройти экспертное УЗИ плода в Санкт-Петербурге

Пройти такое обследование можно только в современных клиниках с высокотехнологичным оборудованием. Такой специализированный медцентр в СПБ находится на Заневском проспекте, 10. Здесь установлен новейший аппарат с функциями доплер, зД, 4Д и др. Обследование проводят врачи высшей категории с большим опытом работы в роддомах, женских консультациях и гинекологических клиниках. Стоимость обследования зависит от срока и стартует от 1000 руб.

Возможности пренатальной диагностики врожденных пороков сердца с использованием ультразвукового сканера Medison SonoAce-8000 Ex

Революционные изменения в экспертной диагностике. Безупречное качество изображения, молниеносная скорость работы, новое поколение технологий визуализации и количественного анализа данных УЗ-сканирования.

Общий предсердно-желудочковый канал является пороком, при котором сочетаются дефекты межпредсердной и межжелудочковой перегородок с расщеплением атриовентрикулярных клапанов [1]. Частота порока составляет 3-7% среди всех пороков сердца у новорожденных. Удельный вес аномалии у плодов, конечно, выше. В группе пациентов высокого риска доля порока достигает 11% [2]. Порок часто (до 60%) сочетается с анеуплоидиями, среди которых наиболее частой является трисомия 21 и другими синдромами (до 50%), преимущественно синдромом гетеротаксии [3]. Различают полную и неполную форму порока. При неполной форме порока атриовентрикулярные клапаны разделены. Существует коммуникация между предсердиями или между левым желудочком и правым предсердием. При этом правый клапан чаще интактен, а левый расщеплен на три створки с образованием щели между передней и задней створками. При полной форме порока первичные дефекты перегородок сочетаются с расщеплением створок клапанов и образуют общий атриовентрикулярный канал с единым пятистворчатым клапаном [1].

Прогноз в большинстве случаев неблагоприятный в связи с частыми сочетанными пороками и хромосомными аномалиями. Этими обстоятельствами определяется акушерская тактика. Недостаточность клапана является плохим прогностическим признаком. При изолированной форме порока и своевременной, квалифицированной хирургической помощи благоприятные исходы возможны более чем в 80% случаев [1].

Наиболее частые сочетанные аномалии - это синдром Di George, другие аномалии дуги аорты, внутрисердечные аномалии (дефект межжелудочковой перегородки), обструктивное поражение выходящего тракта левого желудочка, аберрантные или изолированные левая или правая подключичная артерии, общий артериальный ствол, синдром CHARGE [6].

Большинство новорожденных погибают в ранний неонатальныи период. Если ребенок остается в живых, то возможна хирургическая коррекция порока.

Акушерская тактика зависит от наличия других пороков и хромосомных аномалий. Рекомендуется прерывание беременности до периода жизнеспособности плода. В более позднем сроке оценивается состояние плода, степень сердечной недостаточности. В случае удовлетворительного состояния плода - родоразрешение в центре с возможной кардиохирургической помощью [4].

Приводим описание наблюдений пренатальнои диагностики общего предсердно-желудочкового канала и перерыве дуги аорты.

Материалы и методы

Пациентка А., 27 лет, паритет 2/1, поступила в роддом для пренатальнои диагностики в связи с выявленным ультразвуковым маркером хромосомных аномалий (увеличение ТВП до 5,6 мм) (рис. 1). Срок беременности составил 13 нед 6 дней. Выполнена трансабдоминальная хорионбиопсия, диагностирована трисомия 21. Повторно пациентка поступила через 4,5 нед (срок беременности 18 нед 4 дня) для прерывания беременности по медицинским показаниям.

Пациентка В., 39 лет, паритет 4/2, поступила в родильный дом для прерывания беременности по медицинским показаниям. В связи с возрастом пациентки и величиной воротникового пространства у плода 3,5 мм (ультразвуковое исследование выполнено в 13 нед) в 16 нед беременности был выполнен амниоцентез и диагностирован синдром Дауна. При поступлении в стационар срок беременности составил 21 нед 4 дня.

Ультразвуковые исследования выполнялись на аппарате SonoAce-8000 Ex (компании Medison) с применением абдоминального конвексного датчика 3-7 МГц и внутриполостного конвексного датчика 4-9 МГц.

По данным аутопсии диагноз общего предсердно-желудочкового канала полностью подтвержден (верифицирована полная форма порока).

Во втором наблюдении при исследовании дуги аорты оказалось, что визуализировать дугу на всем протяжении невозможно (рис. 8). Определялись восходящая аорта и отходящие от нее плечеголовной ствол и левая сонная артерия. Затем изображение дуги аорты отсутствовало и, далее, определялась дистальная часть дуги, левая подключичная артерия и нисходящая аорта (рис. 9).

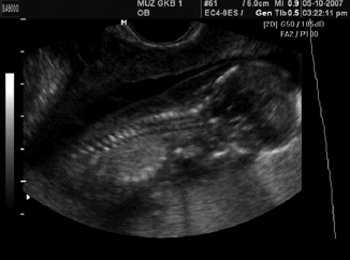

Рис. 1. Увеличенное воротниковое пространство. Сагиттальная плоскость.

Открытый атриовентрикулярный канал

Открытый атриовентрикулярный канал - сложная внутрисердечная аномалия, включающая дефекты межжелудочковой и межпредсердной перегородок и дефекты обоих атриовентрикулярных клапанов. Открытый атриовентрикулярный канал приводит к отставанию в физическом развитии, появлению одышки, тахикардии, утомляемости, цианоза, частой заболеваемости респираторным инфекциями. Инструментальная диагностика открытого атриовентрикулярного канала включает проведение ЭКГ, ЭхоКГ, рентгенографии органов грудной клетки, катетеризации полостей сердца, атриографии, вентрикулографии. При открытом атриовентрикулярном канале показана хирургическая коррекция - пластика ДМПП, ДМЖП, митрального и трикуспидального клапанов.

Общие сведения

Открытый атриовентрикулярный канал - сочетанный врожденный порок сердца, характеризующийся недоразвитием внутрисердечных перегородок и аномалиями предсердно-желудочковых клапанов. Частота выявления открытого атриовентрикулярного канала в кардиологии составляет 2-6% от всего числа врожденных пороков сердца. Открытый атриовентрикулярный канал обычно обнаруживается в возрасте до 1 года.

В 25-30% случаев открытый атриовентрикулярный канал встречается при синдроме Дауна. У 13-18% пациентов, кроме открытого атриовентрикулярного канала, выявляются другие сердечные аномалии: стеноз или атрезия легочной артерии, тетрада Фалло, коарктация аорты и пр.

Причины открытого атриовентрикулярного канала

В основе формирования открытого атриовентрикулярного канала лежат эмбриологические нарушения. Факторами, способными вызвать недоразвитие перегородок и клапанов сердца, могут являться наследственная история по врожденным порокам, хромосомные нарушения, токсикозы беременности, вирусные инфекции беременной (краснуха, герпес, ветрянка, грипп), эндокринные нарушения у матери (сахарный диабет), употребление алкоголя или лекарственных препаратов с тератогенным действием.

Структуру дефекта при открытом атриовентрикулярном канале составляют следующие компоненты: дефекты предсердной и желудочковой перегородок, нарушение строения клапанов (митрального и трикуспидального).

Классификация открытого атриовентрикулярного канала

Различают неполную (частичную), полную и промежуточные формы открытого атриовентрикулярного канала. На частичный открытый атриовентрикулярный канал приходится 70% случаев порока, на полную и промежуточные формы - 30%.

Особенности гемодинамики при открытом атриовентрикулярном канале

Нарушения внутрисердечной гемодинамики при открытом атриовентрикулярном канале зависят от анатомической формы порока. Наличие частично открытого атриовентрикулярного канала обусловливает лево-правое шунтирование крови; легочная гипертензия незначительна, митральная недостаточность выражена умеренно.

При общем открытом атриовентрикулярном канале имеется лево-правый сброс и небольшой шунт крови справа налево. Митральная и трикуспидальная недостаточность приводит к систолической регургитации крови из желудочков в предсердия. В этом случае рано развиваются легочная гипертензия и синдром Эйзенменгера. Промежуточные формы открытого атриовентрикулярного канала сопровождаются поступлением крови из левого желудочка непосредственно в правое предсердие, перегрузкой правого желудочка, расширением ствола легочной артерии.

Симптомы открытого атриовентрикулярного канала

Клинические проявления открытого атриовентрикулярного канала развиваются на первом году жизни, в дальнейшем состояние больных прогрессирующе ухудшается. Отмечается отставание ребенка в физическом развитии, быстрая утомляемость при кормлении, снижение аппетита, бледность кожи и слизистых. При полной форме открытого атриовентрикулярного канала вследствие артериальной гипоксемии выражен цианоз кожных покровов в области носогубного треугольника, ладоней и стоп.

О наличии сердечной недостаточности позволяют думать тахипноэ, тахикардия, застойные хрипы в легких, увеличение печени. Дети с открытым атриовентрикулярным каналом склонны к частому возникновению простудных заболеваний, бронхитов, пневмоний. К 4-7 годам у детей развивается асимметричная деформация грудной клетки - сердечный горб. Большинство детей с полной формой открытого атриовентрикулярного канала погибает к исходу 1-го года жизни.

Диагностика открытого атриовентрикулярного канала

Открытый атриовентрикулярный канал обычно диагностируется в первые дни или месяцы жизни ребенка. При физикальном обследовании определяются увеличенные границы сердца, усиление верхушечного толчка, систолическое дрожание над верхушкой. Характерным аускультативным признаком служит выслушивание двух различных по локализации и тембру шумов - систолического шума недостаточности митрального клапана на верхушке и систолического шума ДМПП во II-III межреберье, а также расщепление II тона над легочной артерией.

Для подтверждения диагноза открытого атриовентрикулярного канала проводятся ЭКГ, фонокардиография, УЗИ сердца, зондирование полостей сердца, рентгенографическое исследование органов грудной клетки, атрио- и вентрикулография.

На электрокардиограмме регистрируется отклонение ЭОС влево, гипертрофия левого предсердия, гипертрофия желудочков, блокада правой ножки пучка Гиса или атриовентрикулярная блокада. Рентгенография выявляет кардиомегалию за счет увеличения обоих желудочков и правого предсердия, усиление легочного рисунка, умеренное выбухание дуги легочной артерии, признаки митральной недостаточности.

Прямые указания на открытый атриовентрикулярный канал дает эхокардиография: при сканировании виден ДМЖП, ДМПП, расщепление и аномалии прикрепления створки митрального клапана, регургитация крови в области клапанов. Полученные данные подтверждаются при катетеризации полостей сердца и вентрикулографии.

Комплексное обследование позволяет дифференцировать открытый атриовентрикулярный канал от изолированного дефекта межпредсердной перегородки, дефекта межжелудочковой перегородки, единого желудочка сердца, транспозиции магистральных сосудов, а также исключить сопутствующие пороки - тетраду Фалло, открытый артериальный проток, стеноз легочной артерии, что чрезвычайно важно для правильного планирования лечения.

Лечение открытого атриовентрикулярного канала

Медикаментозная терапия при открытом атриовентрикулярном канале направлена на профилактику инфекционного эндокардита и купирование сердечной недостаточности. Радикальное устранение порока может быть проведено только хирургически. Раннее оперативное лечение показано при полной форме открытого атриовентрикулярного канала; при частичной и промежуточных формах корригирующая операция проводится в 6-10 лет.

Коррекция неполной формы атриовентрикулярного канала предусматривает восстановление передней створки митрального клапана, закрытие дефекта межпредсердной перегородки, при необходимости - пластику трикуспидального клапана.

Коррекция полного открытого атриовентрикулярного канала включает одномоментную пластику ДМПП, ДМЖП, митрального и трехстворчатого клапанов. У детей раннего возраста иногда предварительно выполняется паллиативная операция по сужению легочного ствола. При промежуточных вариантах открытого атриовентрикулярного канала проводится пластика ДМЖП и аннулопластика трикуспидального клапана. Операции производятся в условиях искусственного кровообращения.

Прогноз при открытом атриовентрикулярном канале

Течение полной формы открытого атриовентрикулярного канала неблагоприятно: без своевременной коррекции порока 95% пациентов погибают в течение первых 5 лет жизни. При частичной форме открытого атриовентрикулярного канала средняя продолжительность жизни больных без операции - 15-20 лет. Промежуточные формы протекают относительно благоприятно, однако также нуждаются в хирургической коррекции. Послеоперационные результаты открытого атриовентрикулярного канала удовлетворительные.

Несвоевременное обращение к кардиологу или кардиохирургу увеличивает риск сердечных осложнений - тяжелой сердечной недостаточности, аритмии, бактериального эндокардита и высокой легочной гипертензии, делающей оперативное лечение невозможным.

Читайте также:
