Электрокардиографическое исследование - это довольно простой и эффективный метод диагностики, использующийся кардиологами всего мира для изучения деятельности сердечной мышцы. Результаты процедуры в виде графиков и цифирных обозначений, как правило, передаются специалистам для дальнейшего анализа данных. Однако в случае, например, отсутствия нужного врача, у пациента возникает желание самостоятельно расшифровать показатели своего сердца.Предварительная расшифровка ЭКГ требует знания особых базовых данных, которые, в силу своей специфичности, подвластны далеко не каждому. Для того чтобы произвести правильные расчеты ЭКГ сердца человеку, не имеющему отношения к медицине, необходимо ознакомиться с основными принципами обработки, которые объединяются для удобства в соответствующие блоки.

Ознакомление с основными элементами кардиограммы

Следует знать, что интерпретация ЭКГ осуществляется благодаря элементарным, логическим правилам, которые могут быть понятны даже рядовому обывателю. Для более приятного и спокойного их восприятия рекомендуется начать ознакомление сначала с самыми простыми принципами расшифровки, постепенно переходя на более сложный уровень познания.

Разметка ленты

Бумага, на которой отражаются данные о функционировании сердечной мышцы, представляет собой широкую ленту нежно-розового оттенка с четкой разметкой «квадрат». Более крупные четырехугольники сформированы из 25 маленьких клеточек, а каждая из них, в свою очередь, приравнивается к 1 мм. Если большая клетка заполнена только 16-ю точками, для удобства можно провести по ним параллельные линии и следовать аналогичным инструкциям.Горизонтали клеток указывают на продолжительность биения сердца (сек), а вертикали - на напряжение отдельных сегментов ЭКГ (мВ). 1 мм - это 1 секунда времени (по ширине) и 1 мВ напряжения (по высоте)! Эту аксиому необходимо держать в уме на протяжении всего периода анализа данных, позже её важность станет очевидна каждому.

Зубцы и сегменты

Прежде чем перейти к наименованию конкретных отделов зубчатого графика, стоит ознакомиться с деятельностью самого сердца. Мышечный орган состоит из 4 отделений: 2 верхних именуются предсердиями, 2 нижних - желудочками. Между желудочком и предсердием в каждой половине сердца есть клапан - створка, отвечающая за сопровождение тока крови в одном направлении: сверху вниз.Данная активность достигается благодаря электрическим импульсам, которые движутся по сердцу согласно «биологическому расписанию». Они направляются в конкретные сегменты полого органа с помощью системы пучков и узлов, представляющих собой миниатюрные мышечные волокна.Рождение импульса происходит в верхней части правого желудочка - синусовом узле. Далее сигнал проходит в левый желудочек и наблюдается возбуждение верхних отделов сердца, что регистрируется зубцом P на ЭКГ: он похож на пологую перевернутую чашу.После того как электрический заряд достигнет атриовентрикулярного узла (или АВ-узла), находящегося почти на стыке всех 4-х кармашков сердечной мышцы, на кардиограмме появляется маленькое «острие», направленное вниз - это зубец Q. Чуть ниже АВ-узла присутствует следующий пункт назначения импульса - пучок Гиса, фиксирующийся самым высоким среди прочих зубчиком R, который можно представить в виде пика или горы.

Преодолев половину пути, важный сигнал устремляется к нижней части сердца, через так называемые ножки пучка Гиса, внешне напоминающие длинные щупальце осьминога, которые обнимают желудочки. Проведение импульса по ветвистым отросткам пучка находит отражение в зубце S - неглубокого желобка у правого подножия R. Когда импульс распространится на желудочки по ножкам пучка Гиса, происходит их сокращение. Последний кочкообразный зубец T отмечает восстановление (отдых) сердца перед очередным циклом.Перед 5-ю основными зубцами на ЭКГ можно увидеть прямоугольный выступ, пугаться его не стоит, так как он представляет собой калибровочный или же контрольный сигнал. Между зубцами имеют место быть горизонтально направленные участки - сегменты, например, S-T (от S до T) или P-Q (от P до Q). Для самостоятельной постановки ориентировочного диагноза потребуется запомнить такое понятие, как комплекс QRS - объединение зубцов Q, R и S, регистрирующее работу желудочков.Зубцы, которые возвышаются над изометрической линией, называются положительными, а те, что располагаются под ними - отрицательными. Следовательно, все 5 зубцов чередуются друг за другом: P (полож.), Q (отриц.), R (полож.), S (отриц.) и T (полож.).

Отведения

Нередко от людей можно услышать вопрос: почему все графики на ЭКГ отличаются друг от друга? Ответ относительно прост. Каждая из искривленных линий на ленте отражает показатели сердца, получаемые от 10-12 цветных электродов, которые устанавливаются на конечностях и в области грудной клетки. Они считывают данные о сердечном импульсе, располагаясь в различной отдаленности от мышечного насоса, потому графики на термоленте зачастую и непохожи друг на друга.

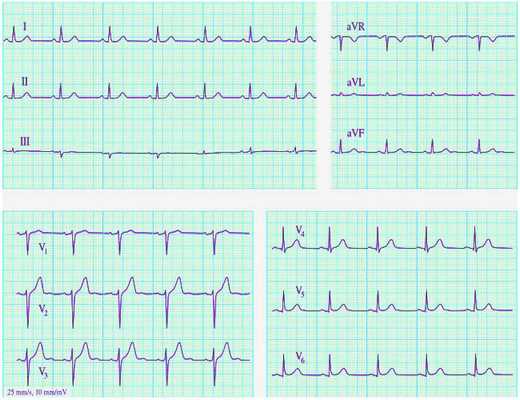

Нормальные показатели кардиограммы

Теперь, когда стало понятно, как расшифровать кардиограмму сердца, следует приступить к непосредственной диагностике нормальных показаний. Но прежде чем ознакомиться с ними, необходимо оценить скорость записи ЭКГ (50 мм/с или 25 мм/с), которая, как правило, автоматически пропечатывается на бумажной ленте. Затем, отталкиваясь от результата, можно просмотреть нормы продолжительности зубцов и сегментов, которые прописаны в таблице (подсчеты можно проводить с помощью линейки или клетчатой разметки на ленте):

Имя зубца	Длительность в мм (для 25 мм/с)	Длительность в мм (для 50 мм/с)
P	1,8-2,8	3,5-5,5
PQ	Менее 3	Менее 6
Q	Около 0,7-0,8	В пределах 1,5
QRS	1,5-2,7	3-5,6
S	Точных данных нет	Точных данных нет
T	3-7	6-14

Среди наиболее значимых положений интерпретации ЭКГ можно упомянуть следующие:

сегменты S-T и P-Q должны «сливаться» с изометрической линией, не выходя за её пределы;
глубина зубца Q не может превысить ¼ высоты самого стройного зубца - R;
точные показатели зубца S не утверждены, однако известно, что он иногда достигает глубины равной 18-20 мм.;
зубец T не должен быть выше R: его максимальное значение - ½ высоты R.

Немаловажен и контроль ритма сердца. Необходимо взять в руки линейку и измерить длину отрезков, заключенных между вершинами R: полученные результаты должны совпадать друг с другом. Чтобы рассчитать ЧСС (или частоту сокращений сердца), стоит посчитать общее количество маленьких клеточек между 3-мя вершинами R и разделить цифирное значение на 2. Далее нужно применить одну из 2-х формул:Если цифра находится в промежутке от 59-60 до 90 уд/мин, значит показатель ЧСС в норме. Увеличение этого индекса подразумевает тахикардию, а явное уменьшение - брадикардию. Если для сформированного человека ЧСС более 95-100 уд./мин - довольно сомнительный признак, то для детей до 5-6 лет это одна из разновидностей нормы.

Какие патологии можно выявить при расшифровке данных?

ЭКГ хоть и относится к числу крайне простых по структуре исследований, но аналогов подобной диагностике кардиологических отклонений до сих пор не наблюдается. С наиболее «популярными» заболеваниями, распознаваемыми ЭКГ, можно ознакомиться, исследуя как описание характерных их показателей, так и подробных графических примеров.

Пароксизмальная тахикардия

Данный недуг часто регистрируют у взрослых при осуществлении ЭКГ, у детей же он проявляется крайне редко. Среди наиболее распространенных «катализаторов» болезни числятся употребление наркотиков и алкогольной продукции, хронический стресс, гипертиреоз и пр. ПТ отличается, в первую очередь, частым сердцебиением, показатели которого располагаются в промежутке от 138-140 до 240-250 уд/мин.По причине проявления подобных приступов (или пароксизм) оба желудочка сердца не имеют возможности вовремя наполниться кровью, что ослабляет общий кровоток и замедляет доставку очередной порции кислорода ко всем частям тела, включая головной мозг. Для тахикардии характерно наличие видоизмененного комплекса QRS, слабовыраженный зубец T и, что самое главное, отсутствие расстояния между T и P. Иными словами, группы зубцов на электрокардиограмме «склеены» друг с другом.

Брадикардия

Если предыдущая аномалия подразумевала отсутствие сегмента T-P, то брадикардия представляет собой её антагониста. Этот недуг выдаёт именно значительное удлинение T-P, свидетельствующее о слабом проведении импульса или неправильном его сопровождении через сердечную мышцу. У пациентов с брадикардией наблюдается крайне низкий индекс ЧСС - менее 40-60 уд./мин. Если у людей, отдающим предпочтение регулярным физическим нагрузкам, легкое проявление болезни является нормой, то в подавляющем большинстве иных случаев речь может идти о зарождении крайне серьезного заболевания.

Ишемия

Ишемию именуют предвестником инфаркта Миокарда, по этой причине раннее выявление аномалии способствует купированию смертельного недомогания и, как следствие, благоприятному исходу. Ранее было упомянуто, что интервал S-T должен «удобно лежать» на изолинии, однако его опущение в 1-ом и AVL отведениях (до 2,5 мм) сигнализирует именно об ИБС. Иногда ишемическая болезнь сердца выдает только зубец T. В норме он не должен превышать ½ высоты R, однако, в данном случае он может как «дорасти» до старшего элемента, так и опуститься ниже средней линии. Остальные зубцы при этом не подвергаются существенным изменениям.

Трепетание и мерцание предсердий

Мерцание предсердий - аномальное состояние сердца, выражающееся в беспорядочном, хаотичном проявлении электрических импульсов в верхних кармашках сердца. Сделать качественный поверхностный анализ в подобном случае иногда не представляется возможным. Но зная, на что стоит обратить внимание в первую очередь, можно спокойно расшифровывать показатели ЭКГ. Комплексы QRS не имеют принципиального значения, так как они нередко стабильны, а вот промежутки между ними относятся к ключевым показателям: при мерцании они походят на череду зазубрин ручной пилы.Не такие сумбурные, крупные по размеру волны между QRS свидетельствуют уже о трепетании предсердий, которое, в отличие от мерцания, характеризуется чуть более выраженным сердцебиением (до 400 уд./мин). Сокращения и возбуждения предсердий в незначительной степени подчиняются контролю.

Утолщение миокарда предсердий

Подозрительному утолщению и растяжению мышечного слоя Миокарда сопутствует значительная проблема с внутренним током крови. Предсердия при этом выполняют свою основную функцию с постоянными перебоями: утолщенная левая камера с большей силой «выталкивает» кровь в желудочек. При попытке прочитать график ЭКГ в домашних условиях следует устремить свой взор именно на зубец P, отражающий состояние верхних отделов сердца.Если он представляет собой своеобразный купол с двумя выпуклостями, скорее всего, пациент страдает от рассматриваемой болезни. Так как утолщение миокарда при долговременном отсутствии квалифицированного медицинского вмешательства провоцирует инсульт или инфаркт, необходимо как можно скорее записываться на консультацию к кардиологу с предоставлением подробного описания дискомфортных симптомов, если таковые имеются.

Экстрасистолия

Произвести расшифровку ЭКГ с «первыми ласточками» экстрасистолии возможно в случае наличия знаний об особых показателях особого проявления аритмии. Внимательно рассмотрев подобный график, пациент может обнаружить необычные аномальные скачки, которые отдаленно напоминают комплексы QRS - экстрасистолы. Они возникают в любой области ЭКГ, после них нередко следует компенсаторная пауза, позволяющая сердечной мышце «отдохнуть» перед началом нового цикла возбуждений и сокращений.Экстрасистолия в медицинской практике часто диагностируется у здоровых людей. В подавляющем большинстве случае она не влияет на привычное течение жизни и не сопряжена с тяжелыми заболеваниями. Однако при установлении аритмии следует перестраховаться, обратившись к специалистам.

АВ-блокада сердца

Блокада ножек пучка Гиса

Сбой в работе такого элемента проводящей системы, как пучок Гиса ни в коем случае нельзя игнорировать, поскольку он располагается в непосредственной близости от Миокарда. Патологический очаг в запущенных случаях имеет обыкновение «перебрасываться» на один из наиболее важных участков сердца. Расшифровать ЭКГ самому при наличии крайне неприятного заболевания вполне можно, стоит лишь внимательно исследовать самый высокий зубец на термоленте. Если он образует не «стройную» букву Л, а деформированную М, это значит, что пучок Гиса подвергся атаке.Поражение его левой ножки, пропускающей импульс в левый желудочек, влечет за собой полное исчезновение зубца S. А место соприкосновения двух вершин расщепленного R будет располагаться выше изолинии. Кардиографическое изображение ослабления правой ножки пучка похоже на предыдущее, только точка соединения уже обозначенных вершин зубца R находится под средней линией. T в обоих случаях отрицателен.

Инфаркт миокарда

Миокард - это фрагмент самого плотного и толстого слоя сердечной мышцы, который в последние годы подвергается различным недугам. Самым опасным среди них является некроз или инфаркт миокарда. При расшифровке электрокардиографии он достаточно отличим от иных типов заболеваний. Если зубец P, регистрирующий хорошее состояние 2-х предсердий, не деформирован, то остальные сегменты ЭКГ претерпели существенные изменения. Так, заостренный зубец Q может «протыкать» плоскость изолинии, а T - преобразовываться в отрицательный зубец.Наиболее показательным признаком инфаркта является неестественное возвышение R-T. Существует мнемоническое правило, позволяющее запомнить точный его вид. Если при осмотре этого участка можно представить левую, восходящую сторону R в виде накрененной вправо стойки, на которой реет флажок, то речь действительно идет о некрозе миокарда.

Фибрилляция желудочков

Иначе крайне тяжелую болезнь называют мерцательной аритмией. Отличительной чертой этого патологического явления принято считать деструктивную деятельность проводящих пучков и узлов, указывающих на неконтролируемое сокращение всех 4-х камер мышечного насоса. Прочесть результаты ЭКГ и распознать фибрилляцию желудочков вовсе не сложно: на клетчатой ленте она предстает в виде череды хаотичных волн и ложбинок, параметры которых невозможно соотнести с классическими показателями. Ни в одном из сегментов нельзя увидеть хотя бы один знакомый комплекс.

Синдром WPW

Когда в комплексе классических путей проведения электрического импульса неожиданно формируется аномальный пучок Кента, располагающийся в «удобной колыбели» левого или правого предсердия, можно с уверенностью говорить о такой патологии, как синдром WPW. Как только импульсы начинают продвигаться по неестественной сердечной магистрали, сбивается ритм мышцы. «Правильные» проводящие волокна не могут в полной мере обеспечить предсердия кровью, потому что импульсы предпочли более короткий путь для завершения функционального цикла.ЭКГ при синдроме ВПВ отличается появлением микроволны на левом подножии зубца R, малым уширением комплекса QRS и, конечно, значительным сокращением интервала P-Q.

Так как расшифровка кардиограммы сердца, подвергшегося WPW, не всегда результативна, на помощь медицинскому персоналу приходит ХМ - Холтеровский метод диагностики недуга. Он подразумевает круглосуточное ношение на теле компактного устройства с прикрепленными к кожному покрову датчиками.Продолжительный мониторинг обеспечивает более качественный результат с фиксацией достоверного диагноза. Для того чтобы своевременно «поймать» локализующуюся в сердце аномалию, рекомендуется посещать кабинет ЭКГ не реже 1 раза в год. В случае необходимости регулярного медицинского контроля над лечением сердечно-сосудистого заболевания может потребоваться более частое снятие показателей сердечной деятельности.

ЭКГ: описание, норма и признаки патологий

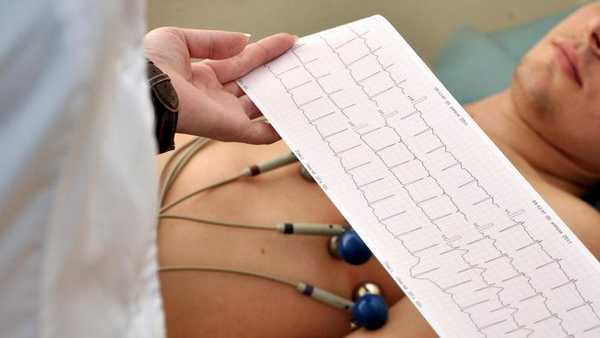

Электрокардиография - это метод фиксации и изучения электрических полей, появляющихся в процессе работы сердца. Эти электрические поля дают точное представление о том как функционирует сердечно-сосудистая система. ЭКГ - это недорогой и эффективный метод диагностики в кардиологии.

Принцип ЭКГ

Работа аппарата ЭКГ заключается в том, что датчики, размещенные на теле пациента фиксируют вектор и силу электрического заряда, который создает сердце в процессе работы. Изменения вектора электрического заряда записывается на бумажной ленте в виде графика. Анализ этого графика позволяют сделать вывод о правильности работы сердца и возможных заболеваниях.

трех стандартных отведениях;
в 12 отведениях.

Определяется разность потенциалов между:

левой рукой и правой рукой - это показатель работы передней стенки сердца;
между левой ногой и правой рукой - это суммарное отражение 1 и 3 отведений;
между левой ногой и левой рукой - это показатель работы задней стенки сердца.

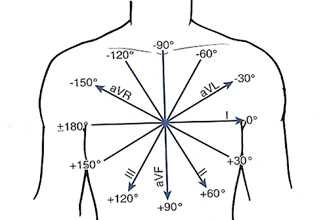

Эти отведения образуют равносторонний треугольник Эйнтховена, вершины которого расположены на электродах, размещенных на конечностях. В середине треугольника находится электрический центр сердца. Электрод на правой не используется для отведений, а предназначен для заземления.

Линия, соединяющая два электрода одного отведения, называется осью отведения. Когда вектор электрического заряда сердца находится в отрицательной части оси отведения, то записывается отрицательное отклонение - зубцы Q, S, если вектор находится в положительной части оси отведения, то записывается положительное отклонение - зубцы P, R, T.

Помимо 3 стандартных отведений определяется разность потенциалов между:

между левой ногой и объединенными руками (aVF) - это показатель работы задне-нижней сердечной стенки;
между левой рукой и объединенными левой ногой и правой рукой (aVL) - это показатель работы левой передне-боковой стенки;
между правой рукой и объединенными левой ногой и левой рукой (aVR) - это показатель работы правой боковой стенки.

Кроме этого используются шесть однополюсных грудных отведений, когда 6 электродов устанавливаются непосредственно на грудную клетку:

V1 и V2 - это показатель работы правого желудочка;
VЗ - это показатель работы межжелудочковой перегородки;
V4 - это показатель работы верхушки;
V5 - это показатель работы левого желудочка и передне-боковой стенки;
V6 - это показатель работы боковой стенки левого желудочка.

Что показывает ЭКГ

частоту сердечных сокращений;
ритм сердечных сокращений;
положение электрической оси сердца;
размеры и расположение сердца;
состояние сердца.

При наличии патологий электрокардиография может выявить:

аритмию;
блокаду;
инфаркт миокарда;
ишемические изменения;
дистрофические процессы;
электролитные нарушения;
синдром Вольфа-Паркинсона-Уайта;
гипертрофию желудочков;
другие патологические процессы в сердце.

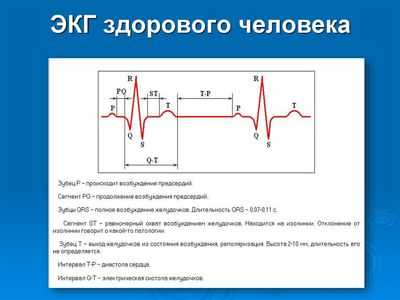

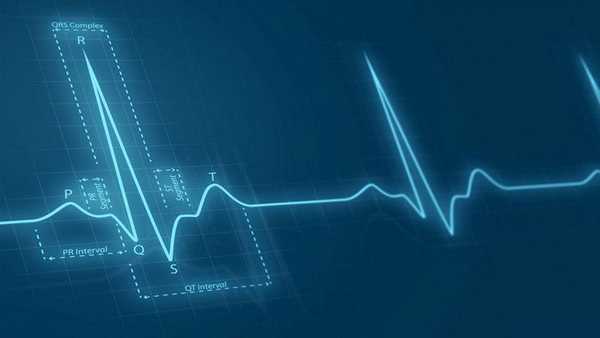

Нормальная ЭКГ

На нормальной электрокардиограмме последовательно отображаются:

нулевая линия;
маленький зубец Р - в норме продолжительностью 0,7 - 0,12 секунд и амплитудой 0,5 - 2,5 мм;
небольшой ровный сегмент PQ;
отрицательный зубец Q (может отсутствовать) - в норме продолжительностью 0,03 секунд и амплитудой 0,3 - 0,5 мм;
высокий положительный зубец R, в норме амплитудой 10-19 мм, и отрицательный зубец S, в норме амплитудой 0,2-0,5 мм;
ровный сегмент ST;
округлый положительный зубец Т - в норме продолжительностью 0,12-0,28 секунд и амплитудой не более четверти зубца R;
очень низкий округлый положительный зубец U.

Норма интервалов составляет:

P-Q - продолжительность 0,2 - 0,8 секунд;
P-R - продолжительность 0,18 - 0,2 секунд;
QRST - продолжительность 0,38 - 0,55 секунд;
QRS - продолжительность 0,06 - 0,1 секунд;
S-T - продолжительность 0,35 - 0,44 секунд.

Частота сердечных сокращений рассчитывается как:

ЧСС = 60/(расстояние между зубцами R * K).
K - коэффициент, зависящий от того с какой скоростью снята электрокардиограмма: при скорости 25 мм/c коэффициент - 0,04, а при 50 мм/c коэффициент равен 0,08.

Нормой считается 50-90 ударов в минуту.

Например, если расстояние R составило 20 мм, а кардиограмма снята при скорости 25 мм/c:

ЧСС = 60/(20*0,04) = 75 ударов в минуту (в норме).

Сердечный ритм оценивается по степени ритмичности кардиограммы. В норме она должны быть повторяющейся с возможными отклонениями до 10%. Для оценки отклонений сравниваются расстояние между зубцами R-R.

При этом сердечный ритм в норме имеет синусовую природу, на что указывает зубец P, который положителен в 1 и 2 отведении и отрицателен в отведении aVR.

В основном такие показатель говорят о том, что сердце здорово. Но стоит помнить, что расшифровку ЭКГ должен делать врач, только он может поставить правильный диагноз, поэтому не стоит расшифровывать электрокардиограмму самостоятельно.

Патологии в ЭКГ

Электрокардиограмма отличная от нормальной может указывать на различные заболевания и нарушения в работе сердца.

Среди заболеваний могут быть:

аритмия;
гипертрофия предсердий;
блокада;
ишемическая болезнь;
перикардит;
миокардит;
тромбоэмболия;
гипокалиемия;
тахикардия;
нарушения ритма сердца;
инфаркт миокарда.

Аритмия

Аритмия характеризуется тем, что среди нормальных сокращений сердца есть и сокращения с отклонениями от нормы, сердце бьется реже или чаще, чем нужно, размер зубцов кардиограммы не одинаковый в каждом сердцебиении.

Такие особенности ЭКГ могут говорить об аритмии.

Аритмия может быть опасна и приводить к тромбоэмболии, сердечной недостаточности и даже остановке сердца при отсутствии своевременного лечения и помощи.

Гипертрофия предсердий

При гипертрофии левого предсердия на ЭКГ зубец P в 1 и 2 отведении является двугорбым, а в V1 отрицательным и продолжительными.

Гипертрофия миокарда предсердий — это увеличение толщины миокардиальной стенки сердца, в условиях хронической перегрузки работы сердца объемом и давлением. Гипертрофия может привести к аритмии сердца.

Блокада

При блокаде ножек пучка Гиса на ЭКГ наблюдается уширением интервала QRS, а при полной блокаде сегмент ST и зубец Т становятся отрицательными.

Блокада - это замедление проведения электрического сигнала по проводящей системе сердца. Приводит к замедление частоты сердечных сокращений до менее 50 ударов в минуту.

Ишемическая болезнь

При ишемической болезни сердца на ЭКГ сегмент ST слегка опущен, а зубец T имеет неглубокое отрицательное значение.

Ишемическая болезнь представляет собой стеноз коронарных артерий в результате атеросклероза. В результате закупорки артерии может развиться инфаркт миокарда.

Перикардит

При перикардите на ЭКГ наблюдается незначительный подъем сегмента ST от восходящего колена зубца S, обращенный вогнутостью вниз, а зубец Т - положительный. При хроническом перикардите сегмент ST не приподнятый, а зубец Т - отрицательный и острый.

Перикардит - это воспалительное поражение серозной оболочки сердца, проявляющееся в появлении жидкости в области перекарда и фиброзам, что приводит к затруднению работы сердца.

При своевременной диагностике и лечении пациент полностью выздоравливает.

Миокардит

При миокардите на ЭКГ чаще наблюдается депрессия сегмента ST и отрицательный зубец Т. Но не всегда, бывают и другие особенности ЭКГ, которые указывают на миокардит, такие как изменение продолжительности интервала PQ, признаки, указывающие на блокады левой или правой ножки ПГ и нарушение ритма сердца.

Миокардит - это поражение мышечной оболочки сердца в результате воспалительных процессов. Приводит к сердечной недостаточности, одышке, нарушению ритма сердца, дискомфорт, боли в области сердца и другие симптомы.

При обнаружении миокардита положена госпитализация и лечение.

Тромбоэмболия

При тромбоэмболии легочных артерий на ЭКГ сегмент RS - Т смещен вверх и наблюдается отрицательный зубец T в отведениях V1-V4.

Тромбоэмболия представляет собой закупорку сосуда тромбом и нарушение кровотока.

При обнаружении тромбоэмболии необходима срочная госпитализация и лечение.

Гипокалиемия

При гипокалиемии на ЭКГ при начальной форме заболевания наблюдается большая волна U, а при тяжелой форме - депрессия сегмента ST и глубокий отрицательный зубец Т.

Гипокалиемия - сниженная концентрация ионов калия в крови. Может вызывать утомляемость, слабость, нарушение дыхания, кишечную непроходимость и другие нарушения.

Лечение направлено на восполнения уровня калия в организме.

Тахикардия

Тахикардия характеризуется увеличением частоты сердечных сокращений выше 90 ударов в минуту в покое. При тахикардии на ЭКГ может наблюдаться увеличенный сегмент QRS.

Тахикардия это симптом, который указывает на наличие ряда заболеваний чаще эндокринной и нервной систем.

При выявлении тахикардии требуется дальнейшая диагностика для выявления причины и ее устранения.

При инфаркте миокарда на ЭКГ в одном случае может наблюдаться как отсутствие подъема сегмента ST и зубца Q, так и подъем и деформация сегмента ST, большой зубец Q и остроконечный отрицательный зубец T.

Инфаркт миокарда - острое, угрожающее жизни заболевания при котором нужна быстрая госпитализация и оперативное лечение.

Инфаркт миокарда возникает из-за тромбоза коронарной артерии, в результате чего возникает закупорка артерии, частичное или полное прекращение кровоснабжения и начало процесса отмирания тканей.

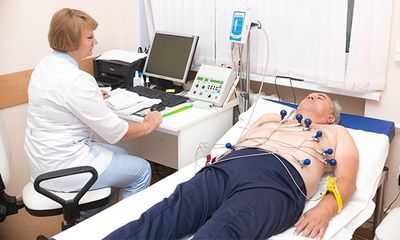

Как проходит диагностика ЭКГ

Процедура электрокардиографии происходит безболезненно и быстро:

Пациент заходит в диагностический кабинет ЭКГ.
Снимает одежду по пояс и закатывает штаны, оголяя голени ног.
Врач смазывает датчики гелем и прикрепляет к телу пациента, фиксируя их.
Доктор просит пациента принять нужное положение тела на кушетке, стоя или на велоэргометре.
Диагност включает аппарат ЭКГ и начинает записывать диаграмму.
Врач снимает датчики с тела пациента, просит протереть тело салфетками от геля и одется.
Доктор анализирует электрокардиограмму, ставит диагноз, дает рекомендации и дальнейшие указания.

При суточном холтеровском мониторировании врач размещает датчики на теле пациента, которые подключены к небольшому портативному устройству, собирающими данные электрокардиографии непрерывно в течение суток. Датчики и устройство ЭКГ прячутся под одежду и пациент носит их 24 часа. Затем возвращается к врачу, снимает устройство и датчики. Доктор анализирует ЭКГ, делает выводы и ставит диагноз пациенту.

Методы ЭКГ

Расшифровка ЭКГ

Расшифровкой электрокардиограммы занимается врач, только он может выявить заболевания, поставить правильный диагноз и дать дальнейшие направления. Человеку без медицинского образования заниматься расшифровкой ЭКГ не следует.

При расшифровке электрокардиограммы диагност обращает внимание на продолжительность, амплитуду, форму, частоту, повторяемость и прочие параметры следующих элементов кардиограммы:

зубец Р;
сегмент PQ;
зубец Q;
зубец R;
зубец S;
сегмент ST;
зубец Т.

Когда нужно делать ЭКГ

Электрокардиографию следует делать в следующих случаях:

Направления терапевта или другого врача;
В профилактических целях 1 раз в год после 40 лет;
Боли в грудной клетке или под лопаткой;
Затрудненное дыхание;
Отек конечностей и лица;
Отдышка в состояния покоя;
Повышенное артериальное давление;
Хронические заболевания опорно-двигательного аппарата.

Стоимость ЭКГ в нашей клинике

Мы оказываем следующие услуги в области кардиологии и ЭКГ диагностики:

Прием кардиолога первичный - 1500 рублей;
Прием кардиолога повторный - 1400 рублей;
ЭКГ с расшифровкой - 500 рублей;
ЭКГ без расшифровки - 250 рублей;
Расшифровка ЭКГ, сделанной в другой клинике - 300 рублей;
Суточное мониторирование ЭКГ по Холтеру - 2200 рублей;
Комплексное суточное мониторирование АД + ЭКГ по Холтеру - 3500 рублей;

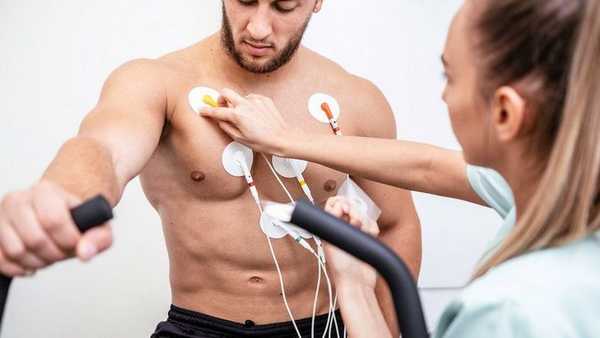

Велоэргометрия (нагрузочные пробы) - 1800 рублей;
Программа "здоровое сердце" - 6500 рублей;
Суточное мониторирование АД - 1700 рублей;
Тропаниновый тест - 400 рублей.

ЭКГ (электрокардиография): что это такое, ЭКГ в норме, расшифровка обследования

Из статьи вы узнаете особенности электрокардиограмма сердца, что показывает процедура ЭКГ, как подготовиться к обследованию, расшифровка данных, ЭКГ в норме и при патологиях.

ЭКГ: принцип метода

Электрокардиограмма (ЭКГ) - современный метод исследования биопотенциалов сердца, его электрической активности в данный период времени с графической регистрацией данных о разности потенциалов на специальной термочувствительной бумажной ленте. Регистрирует данные - прибор электрокардиограф. Интерпретация результатов дает возможность оценить сохранность структуры миокарда, то есть диагностировать множество самых разных патологий.

Принцип метода ЭКГ основан на том, что в сердце регулярно генерируются электроимпульсы, которые стимулируют сокращения миокарда. Такие электроразряды возникают спонтанно в синусовом узле около правого предсердия и проходят через весь миокард, потенцируя последовательно систолу и диастолу.

Электроимпульсы проходят через все ткани организма, но лучше всего улавливаются на области грудной клетки, верхних и нижних конечностях. Это и лежит в основе отведений ЭКГ: по электроду фиксируют на руках и ногах, по передней поверхности грудной клетки и ее левой половине. Таким образом улавливаются все направления распространения электроразрядов сердечной мышцы.

Стандартные сердечные отведения получили название первого (I), второго (II), третьего (III). Аналогом первого является AVL, третьего - AVF, зеркальное отображение всех отведений - AVR. Грудные отведения: V1 - V6. Каждое отведение регистрирует импульс, когда он проходит через определенный участок сердечной мышцы, поэтому в итоге можно собрать информацию о расположении сердца в грудной клетке (электрическая ось), структуре и кровотоке миокарда (толщина), регулярности генерации импульсов и отсутствии или наличии препятствий на их пути.

Из чего состоит ЭКГ?

Если бы сердце во всех отделах имело одинаковую структуру, то скорость нервных импульсов была бы одинаковой, а графически это соответствовало бы всего одному зубцу при сокращении миокарда. Между сокращениями ЭКГ - это в любом случае ровная линия (изолиния). Но все отделы сердца человека имеют разную структуру: размеры, толщину, перегородки, поэтому импульс проходит по ним с разной скоростью, а на ЭКГ фиксируются зубцы, которые соответствуют определенному отделу сердца. Из этих зубцов и состоит электрокардиограмма.

Распространяется импульс по миокарду последовательно: из синусового узла - в близлежащее правое предсердие, почти одновременно - в левое. Это зубец Р, смотрящий вверх. Затем - через атриовентрикулярный узел в желудочки, что фиксируется интервалом Р - Q или горизонтальной линией между одноименными зубцами, а само возбуждение желудочков на ЭКГ видно в виде самого высокого зубца R (из-за толщины миокарда здесь), обращенного вверх. Перед ним может быть маленький зубец Q, смотрящий вниз. Это весь цикл сокращения. Систола для восстановления потенциала сердца - это зубец S, который смотрит вниз, что означает полное отсутствие возбудимости. После него идет маленький зубец Т, обращенный вверх, которому предшествует горизонтальный сегмент S-T. Они говорят о полном восстановлении миокарда.

Чтение ЭКГ позволяет: оценить сохранность электрических свойств миокарда, выявить аритмии, блокады, инфаркт, гипертрофию камер сердца, нарушения электролитного баланса.

Показания к проведению

На практике ЭКГ - самое распространенное и обязательное (входит в клинический минимум обследования каждого человека, который обращается за медицинской помощью) инструментальное исследование, которое назначают при:

гипертонии;
одышке любого генеза;
загрудинном дискомфорте;
предобмороках и обмороках;
аритмиях, особенно - без видимых причин;
ревматоидных и ревматических заболеваниях;
анемиях;
постинсультном и постинфарктном наблюдении;
в любых экстренных случаях (острые состояния);
реабилитации послеоперационных пациентов;
подготовке к операции, родам, сложным медицинским манипуляциям.

Противопоказания

ЭКГ абсолютно безопасна и не имеет противопоказаний - электрокардиограф улавливает только сердечные импульсы, инертен к другим органам и тканям, поэтому электрокардиограмму можно снимать даже беременным женщинам и новорожденным. Но есть и ограничения к использованию электрокардиографа, это так называемая стресс-ЭКГ или электрокардиография с физической нагрузкой, которую не рекомендуется назначать при:

тяжелой гипертонии 3 степени;
нарушениях коронарного кровотока;
остром тромбофлебите;
ОИМ;
гипертрофии сердца;
сахарном диабете;
любых инфекциях.

Подготовка и ход процедуры

Никакой специальной предподготовки для проведения ЭКГ не нужно. Если исследование плановое, а пациент имеет густой волосяной покров на груди, его нужно сбрить, поскольку необходимо плотное прилегание электрода к поверхности кожи.

Снимает ЭКГ медсестра. Процедура поэтапная: пациент оголяет торс до пояса, ложится на кушетку с прямыми ногами и руками, кожа груди и конечностей смазывается гелем-проводником, в нужных точках закрепляются присоски- электроды (красный - правая рука, желтый - левая, зеленый - левая нога, черный - правая, и 6 электродов на грудной клетке), включается электрокардиограф, на выходе - графическое изображение работы сердца. Иногда пациента просят задержать дыхание.

Расшифровка

Чтение ЭКГ состоит в измерении размеров зубцов и линий с оценкой их формы, направленности. На диагностической ленте отдельно фиксируется каждое отведение.

Сначала измеряют зубец R в том отведении, где он максимальный по высоте (как правило - это второе стандартное отведение). При этом замеры делают между тремя зубцами, идущими друг за другом: интервал R-R-R. Затем определяют средний показатель: делят количество миллиметров на 2. Так подсчитывают число сокращений миокарда за минуту.

Каждая большая клеточка на бумаге - 5 мм (одна секунда), маленькая внутри нее - 1мм (0,02 секунды). Регулярность ЧСС оценивают по тому, одинаковые или разные зубцы R. Так последовательно поступают с каждым зубцом и интервалом. Имеет значение размер самой фотобумаги: 50 мм/сек или 25 мм/сек. На это нужно обращать внимание при подсчетах.

ЭКГ в норме и при патологии

Расшифровка ЭКГ всегда коррелируется нормой. Отведение AVR для оценки результатов не используется. В норме - это зеркальное отражение стандарта. Первое отведение (I) аналог AVL, третье (III) - AVF, поэтому на ЭКГ они почти идентичны.

Предсердный зубец (Р)

Смотрит вверх в форме дуги около 2 мм, 0,07 - 0,12 секунд, предшествует зубцу R (может не определяться в III, V1 и AVL- отведениях), демонстрирует возбуждение миокарда предсердий

Длительность 0,06 - 0,1 секунд, направлены зубцы вверх, после каждого зубца S идет зубец Т, есть промежуток горизонтальной линии, визуализирует деполяризацию желудочков

Стоимость

Во всех государственных медицинских организациях ЭКГ делают бесплатно по полису ОМС во всех модификациях, с нагрузкой и без. Частные клиники Москвы выполняют процедуру в среднем за 900 рублей, в Петербурге - за 700, в Казани - за 300 рублей.

Кардиограмма сердца и ее расшифровка - как делают и в каких случаях

Современная медицина с каждым годом пополняется новыми вариантами исследований. Но в кардиологической практике по-прежнему лидирует электрокардиография − малоинвазивный, экономный и простой в выполнении метод, который помогает оценить работу сердца и выявить изменения в нем. Процедура без противопоказаний, ее можно делать даже маленьким деткам, к тому же это совершенно безболезненно.

Электрокардиограф воспринимает и записывает электрические импульсы, которые возникают в миокарде, отображая их на пленке. Частоту сердечных сокращений, правильность ритма, особенности проводящей системы, состояние миокарда - показывает кардиограмма сердца.

Хоть кардиография и рутинный метод исследования, она тоже имеет показания. Для определения причины боли или дискомфорта в области груди, пациент обращается к терапевту или кардиологу. Врач изначально собирает анамнез, осматривает, измеряет давление и пульс, аускультирует сердце, а потом уже направляет на исследование, дабы узнать, что показывает кардиограмма.

Показания к проведению ЭКГ:

загрудинная боль (подозрение на стенокардию или инфаркт миокарда);
одышка;
дискомфорт в области сердца после перенесенных вирусных или бактериальных инфекций;
патологическое сердцебиение, перебои в работе сердечной мышцы.

Обязательно проведение ЭКГ в таких случаях:

при госпитализации в стационарное отделение любого профиля;
перед хирургическими вмешательствами;
во время профилактических осмотров взрослых;
для школьников при выборе группы занятий физической культурой.

Электрокардиограмму сердца используют и для первичной диагностики патологических состояний, и для контроля динамики заболевания. При назначении препаратов доктор полагается и на субъективные ощущения пациента, и на данные ЭКГ, которые отображают фактические изменения в сердечно-сосудистой системе.

Техника выполнения

Проведение кардиографии не требует особо сложных навыков, поэтому как делать кардиограмму сердца, знает средний и младший медицинский персонал. Устройство для подобной манипуляции − кардиограф. Он бывает стационарным и находится постоянно в специально оборудованном кабинете, который имеет каждая поликлиника, или мобильным - для удобной записи ЭКГ у постели больного.

При проведении ЭКГ пациент ложится на спину. Точки, где накладывают электроды, освобождают от одежды и смачивают изотоническим раствором хлорида натрия для улучшения проводимости. Электроды в виде пластин цепляют на конечности: красный - на правую руку, желтый − на левую, зеленый - на левую ногу и черный на правую. На грудную клетку устанавливают шесть электродов в виде присосок. Они носят название грудных отведений (V1-V6), а электроды с конечностей считают основными (I, II, III) и усиленными (aVL, aVR, aVF). Каждое из отведений отвечает за определенный участок в сердце. Подозревая патологические процессы по задней стенке сердечной мышцы, применяют дополнительные грудные отведения (V7-V9).

Важно, чтобы перед плановым проведением электрокардиографии пациент не употреблял спиртное, кофе. При снятии нежелательно двигаться, разговаривать, поскольку это приводит к искажению результатов обследования.

Кардиограмму записывают как график на специальную бумагу или в электронном виде. Важно отснять не менее четырех сердечных циклов для получения объективных данных о состоянии сердца. Пленку подписывают с указанием ФИО, половой принадлежности (мужчина, женщина), датой проведения исследования, возрастом пациента, поскольку у взрослого и ребенка разные значения нормальных параметров. После этого запись передают врачу, который детально расшифровывает ЭКГ.

Различные методики и показания к ним

Классическое снятие ЭКГ помогает увидеть, как ведет себя миокард и проводящая система сердца в текущий момент. Во многих случаях (профилактические осмотры, нормальная беременность) обычной кардиограммы достаточно. Но возникают ситуации, когда пациент жалуется на появление боли или одышки только при стрессе или физической нагрузке, либо же в определенное время суток, а на пленке не видно характерных изменений ритма или патологических зубцов. В подобных эпизодах применяют дополнительные виды кардиографии.

При стенокардии не всегда удается зафиксировать изменения на ЭКГ, поэтому приходится использовать вариант стресс-ЭКГ или тредмил-тест. Этот способ подразумевает выполнение физических упражнений (бегущая дорожка или велоэргометр) во время записи кардиограммы.

Показания к выполнению нагрузочного теста:

диагностика стенокардии напряжения и определение ее функционального класса;
контроль эффективности лечения ишемической болезни и стенокардии.

Кроме этого, существует ряд противопоказаний к такой процедуре:

острый период инфаркта миокарда;
нестабильная стенокардия;
аритмия, тяжелые блокады;
сердечная недостаточность в стадии декомпенсации.

Еще один специализированный вид ЭКГ − холтер (суточный монитор работы сердца). Для выполнения этой процедуры на тело пациента крепят электроды и сам регистратор, который небольшого размера и измеряет электрические потенциалы круглосуточно. Подробнее о таком виде кардиографии читайте в статье «Метод холтеровского мониторирования ЭКГ».

Расшифровка результатов

Расшифровка электрокардиограммы сердца − важный и ответственный этап в постановке диагноза и назначении лечения. Для правильной интерпретации необходимо понять суть зубцов и линий на графике.

Распечатка ЭКГ несет в себе три важных элемента:

зубец - вогнутость или выпуклость линии. Шифруют латинскими буквами P, Q, R, S, T;
интервал включает сегменты и зубцы;
сегмент - расстояние между двумя зубцами.

При описании кардиограммы учитывают продолжительность интервалов, высоту зубцов, положение и форму сегментов. Важные факторы − скорость записи пленки, с которой работает электрокардиограф (чаще 25 или 50 ммсек) и артефакты (движение пациента по время процедуры, дрейф изолинии):

Зубец Р - отображает процессы в предсердии, в норме положительный, высотой до 2,5 мм и продолжительностью 0,1 с.
Зубец Q - показывает импульсы в межжелудочковой перегородке, продолжительность - 0,03 с.
Зубец R - самый высокий, отображает импульсы собственно желудочков.
Зубец S − отрицательный и неглубокий, свидетельствует о завершении прохождения импульса в желудочках.
Зубец Т - отражает реполяризацию желудочков.

Следующий важный показатель нормальной ЭКГ - синусовый сердечный ритм. Критерии: зубец Р есть перед всеми QRS, равный РQ (0,12-0,2 с) во всех отведениях и сердцебиение 60-80 уд./мин.

Кто делает

Доктор любой специальности имеет хотя бы минимальное представление, как читать кардиограмму сердца, уметь распознавать признаки тяжелых состояний. Чаще всего расшифровуют кардиограммы терапевты или кардиологи, ведь они назначают это исследование. Фельдшеры и врачи скорой помощи читают пленки, чтобы быстро принять решение о медицинской поддержке или госпитализации в кардиостационар. Во многих поликлиниках работают доктора, которые делают только расшифровку кардиограмм (врач функциональной диагностики) и пишут заключение к выполненному исследованию.

Современные кардиографы в конце записи предоставляют предварительный результат исследования с указанием размеров интервалов и зубцов, ЧСС, положения электрической оси сердца и признаками таких патологий: блокады, аритмии, гипертрофии стенок миокарда. Это облегчает работу доктора в подсчете и измерении сегментов, но при том бывает, что программа неверно интерпретирует результаты. Врач перепроверяет патологические признаки на ЭКГ и делает правильное заключение.

В некоторых случаях вывод электрокардиограммы сердца не решает вопрос диагностики окончательно. Доктор может попросить показать предыдущие пленки и заключения других обследований. При постановке диагноза учитывают данные анамнеза, течения заболевания, приема лекарственных препаратов.

Можно ли самостоятельно интерпретировать результаты

Многие пациенты желают знать, как самостоятельно расшифровать кардиограмму сердца, ведь часто хочется поскорее выяснить результат исследования, чтобы успокоить себя. Но это задание лучше доверить доктору, получив грамотную консультацию, хоть и некоторые данные ЭКГ просто интерпретировать даже новичкам. Процедуру сделать легче, если запись высокого качества и на пленке нет артефактов.

Чтобы понять, как прочитать кардиограмму сердца, нужно знать о параметрах ритма и частоты сердцебиения. Для определения числа сокращений подсчитывают количество больших квадратов на пленке между двумя ближайшими зубцами R. На скорости 50 ммс разделяют 600 на количество квадратов, а при 25ммс − 300 делят на число квадратов.

После указывается значение ЭОС. Как говорилось ранее, положение оси бывает нормальным, горизонтальным или вертикальным. Норма: вертикальное у худощавых людей, горизонтальное - у гиперстеников (коренастых, с широкой грудной клеткой). Отклонение ЭОС расшифровывают как гипертрофию стенок миокарда, блокаду проводящих путей или других патологий.

Как выглядит заключение электрокардиографии

Существует общепринятая норма формулировки заключений ЭКГ, которой придерживаются все врачи. В начале описания пишут полную характеристику зубцов, сегментов и интервалов, указывая их размер, амплитуду и продолжительность. Затем отмечают тип ритма (вариант нормы − синусовый) и направление оси сердца. Если показатели в порядке, то доктор делает пометку, что на кардиограмме нарушений не выявлено.

Если зафиксированы отклонения от нормы, врач вносит их в заключение: какой зубец или сегмент изменен и о какой проблеме говорит. Высокий и заостренный зубец Р − признак увеличения правого предсердия (легочного сердца), а раздвоенный двугорбый Р интерпретирует увеличение левого предсердия.

Если интервал РQ (норма 0,12-0,2 сек.) увеличен, то включают в описание ЭКГ характеристики атриовентрикулярной блокады и ее степень:

І − только удлинение интервала без других изменений;
ІІ - удлинение Р-Q;
ІІІ - нет связи между QRS и зубцом Р.

Один из важных ключей для диагностики − сегмент ST, ведь он отображает снижение кислородного обеспечения миокарда.

Комплекс QRS показывает процессы в желудочках, а его изменения или различные деформации говорят о блокаде ножек пучка Гиса, желудочковой экстрасистолии.

Изменения зубца Т отображают патологические процессы при восстановлении сердца после сокращения. Двухфазный Т появляется при гиперкальциемии, интоксикации сердечными гликозидами; сниженный зубец Т говорит, что страдает эндокринная система (гипотиреоз, дисгормональная кардиомиопатия).

При патологическом ритме указывают, какой сегмент проводящей системы его сгенерировал. Выделяют:

предсердный ритм с ЧСС 45-60 уд./мин. (Р-негативный в ІІ и ІІІ отведениях перед желудочковым комплексом);
атриовентрикулярный − зубец Р появляется после QRS;
желудочковый - QRS широкий, нет связи с зубцом Р, ЧСС меньше 40 уд./мин.

Для наглядности наведем пример расшифровки нормальной электрокардиограммы: «PQ - 0,11 с. 2. QRS - 0,05 с. 3. QT - 0,3 с. 4. RR - 0,61 - 0,65 - 0,6. Ритм синусовый, регулярный. ЧСС 74 удара в минуту. Нормальное положение ЭОС».

Пример нормальной кардиограммы

Диагностическая ценность ЭКГ

Метод кардиографии появился давно и не теряет актуальности в наше время. С тех пор он усовершенствовался и видоизменился, но по-прежнему остается незаменимым исследованием заболеваний кардиоваскулярной системы.

Наиболее точно кардиограмма определяет причину патологии ритма. ЭКГ удачно регистрирует и появление параимпульсов, и указывает местонахождение очага, вид аритмии. Часто на пленке проявляется блокада проводящих путей (синоатриальная, АВ-узла, ножек пучка Гиса). Кроме выявления патологий, кардиограмма помогает доктору определиться с дальнейшей тактикой лечения.

А вот с диагностикой ИБС метод обычной электрокардиографии иногда не справляется. Ведь важно зафиксировать признак ишемии во время припадка, что не всегда происходит на приеме у врача. Но в таких случаях снимают кардиограмму при физической нагрузке, или с помощью холтера определяют приступы стенокардии.

На кардиограмме четко отображается инфаркт миокарда, что значительно облегчает его диагностику, а из-за простоты и скорости выполнения процедура помогает вовремя начать лечение. Кроме этого, ЭКГ-исследование выступает как показатель давности коронарного синдрома.

Метод электрокардиографии используют и для диагностики болезней сердечно-сосудистой системы, и в эндокринологической практике. Сахарный диабет увеличивает риск развития атеросклероза и ишемической болезни. При феохромоцитоме возможны нарушение ритма и кардиомиопатия. Диффузный токсический зоб − частая причина фибрилляции предсердий.

В современной медицинской практике электрокардиография остается одним из самых простых, быстрых и доступных методов диагностики. С ее помощью определяют ряд заболеваний на ранних стадиях и предотвращают множество осложнений.

Для подготовки материала использовались следующие источники информации.

Что такое электрическая ось сердца - ее положения и отклонения

С точки зрения физиологии, грудная клетка представляется как трехмерная система координат, в которой уложено сердце. Каждый цикл его сокращения сопровождается рядом биоэнергетических изменений, регистрируемых на электрокардиографии (ЭКГ), которые обозначают направление сердечной оси. Электрическая ось сердца (ЭОС) - клинический параметр, используемый для оценки процессов, приводящих в движение миокард и отвечающих за его корректную работу.

Что такое электрическая ось сердца?

ЭОС - суммарный (превалирующий) вектор всех электроимпульсов, которые наблюдаются в кардиальной системе проведения за один цикл сокращения. Зачастую этот показатель идентичен электрической позиции сердца (ЭПС) - ориентации результирующего вектора импульсов из желудочков относительно оси I отведения на ЭКГ.

В миокарде, как и других мышцах организма, во время сокращения возникают биоэлектрические токи (потенциалы действия). Именно их электрокардиограф регистрирует и записывает на специализированную пленку в виде ЭКГ.

Импульс генерирует водитель ритма (синусовый узел), откуда по нервным путям сердца возбуждение достигает предсердия, а далее - атриовентрикулярного узла (AV). Это соединение тормозит передачу, дабы сокращение следовало после расслабления предсердий, что обеспечивает односторонний и непрерывный ток крови по сердечным камерам.

На ЭКГ электроимпульсы отображаются в форме разнонаправленных зубцов:

позитивные - P, R, T - направлены вверх по отношению к изолинии;
негативные - Q, S.

Электрокардиографическая запись представляет собой регистрацию изменений разницы потенциалов во время процесса возбуждения и расслабления предсердий и желудочков, обусловленного электродвижущей силой сердца (ЭДС) с поверхности человеческого тела.

ЭДС - нестабильная величина, ее направление меняется на протяжении всего сердечного цикла. При суммации всех моментных ориентаций импульсов (по правилам сложения) получается вектор, соответствующий среднему показателю ЭДС в течение полного периода деполяризации - ЭОС (направление электродвигательной силы во время регистрации QRS на ЭКГ).

При записи ЭКГ электроды располагаются в трех отведениях, регистрирующих разницу потенциалов:

I - левая-правая рука;
II - левая нога - правая рука;
III - левая нога - левая рука.

Такое размещение формирует трехмерное расположение векторов ЭДС на туловище, что образует «треугольник Эйнтховена». Если уложить ЕДС в такую форму, то угол α (альфа) между электродвижущей силой и горизонталью I-го отведения и будет выражать отклонение ЭОС.

Также угол α ориентировочно определяют по шестиосевой координатной системе Бейли или с помощью специальных таблиц. За неимением под рукой вышеперечисленных приспособлений, ориентацию ЭОС устанавливают по измерению высоты зубцов R и S в I и III стандартных отведениях:

RII=RI+RIII - нормальное расположение оси;
RI>RII>RIII, SIII>RIII - левостороннее отклонение ЭОС;
RIII>RI, SI>SIII - ЭОС отклоняется вправо.

Какие позиции ЭОС существуют в норме и в чем между ними разница?

Однако индивидуальные особенности строения сердца и телосложение каждого пациента варьируют позицию ЭОС в рамках от 0 0 до 90 0 .

Варианты нормального положения ЭОС

Нормальная позиция ЭОС - угол α от 30 0 до 69 0 , высота RII≥RI>RIII, а в III и VL зубцы R и S приблизительно одинаковы. Сердечная ось четко перпендикулярна III отведению.

Горизонтальная позиция ЭОС - ориентация оси совпадает с размещением I стандартного отведения (RIII >SIII), угол α от 0 до + 30 0 . Встречается у гиперстеников или невысоких людей с широкой грудной клеткой, а также на пике выдоха, при абдоминальном ожирении, во II и III триместре беременности. Сердце «ложится» на купол диафрагмы.

Полугоризонтальная позиция ЭОС - сердечная ось находится под углом 90 0 к III стандартному отведению (RIII=SIII), угол α=+30 0 .

Вертикальная электрическая позиция сердца - направление ЕДС перпендикулярно I отведению (RI=SI), угол α=+90 0 . Такой тип характерен для высокорослых астеничных людей с узкой грудной клеткой, в конце глубокого вдоха. Сердце «висит» между корнями легких на сосудистом пучке.

Наличие переходных типов положения ЭОС объясняется тем, что астеники или гиперстеники в чистом виде встречаются редко, широко распространены «промежуточные» типы конституции.

Также иногда определяют ротацию вокруг своей горизонтальной или вертикальной оси (оборот верхушки кпереди или назад относительно ее нормальной позиции).

Горизонтальная ось сердца - это символическая биссектриса, проложенная сквозь его верхушку и основу.

Для продольной оси свойственно расположение желудочного комплекса QRS в торакальных отведениях, оси которых размещены фронтально. Нужно обозначить поворотную зону и дать оценку структуре QRS в V6.

Виды ориентации сердца во фронтальной плоскости:

Нормальное положение - поворотная зона размещена в отведении V3, отмечаются идентичные по высоте зубцы R и S. В V6 комплекс QRS приобретает конфигурацию qR или qRs.
Ротация по часовой стрелке - поворотная зона в районе отведений V4-V5, а в V6 комплекс имеет вид RS. Часто сочетается с вертикальной позицией ЭОС и ее отклонением вправо.
Ротация против часовой стрелки - поворотная зона смещена на V2. В отведениях V5-V6 наблюдается углубление Q (не путать с коронарным), а комплекс QRS приобретает форму qR. Сочетается с горизонтальной позицией ЭОС и отклонением ее влево.

Ротация сердца по вертикальной оси:

Верхушкой кпереди - комплекс QRS в I-III отведениях принимает форму qRI, qRII, qRIII.
Верхушкой кзади - комплекс QRS приобретает вид RSI, RSII, RSIII.

Патологические отклонения оси: о чем они говорят и каковы последствия?

Непосредственно ситуация не может служить основанием для постановки конкретного диагноза, только указывая на наличие электрических нарушений. Ни один кардиолог не станет убеждать вас в наличии патологии только по ЭОС. Чтобы установить факт заболевания, необходимо подкрепить заключение обследования правильным клиническим опросом и дополнительными диагностическими мерами.

На положение ЭОС влияет ряд факторов:

врожденные сердечные пороки;
вторичные изменения в анатомических соотношениях между правыми и левыми отделами сердца;
аномальное расположение органов в грудной полости (декстрокардия, викарная эмфизема после лобэктомии);
деформация грудной клетки (кифоз, сколиоз, килевидное или воронкообразное искривление);
сбои в проводящей системе органа (особенно в пучках Гисса), которые вызывают нарушения сердцебиения;
кардиомиопатии различного генеза;
длительный анамнез гипертонической и ишемической болезни сердца (ИБС);
хроническая сердечная недостаточность;
болезни органов дыхания с обструктивным компонентом (ХОБЛ, бронхиальная астма, эмфизема);
декомпенсированная печеночная недостаточность (асцит, метеоризм).

При каких заболеваниях наблюдаются нарушения?

Отклонение электрической оси сердца влево (левограмма) (угол α от 0 до -30 0 ) имеет несколько причин:

Гипертрофия левой половины сердца. Угол α прямо пропорционален степени роста массы ЛЖ. Патология развивается при идиопатической кардиомиопатии, артериальной гипертензии, чрезмерных нагрузках («спортивное сердце»), ИБС, кардиосклерозе.
Инфаркт миокарда (с некрозом по задней стенке).
Патология внутрисердечной проводимости. Чаще всего это блокада левой ножки или передне-верхней ветви пучка Гисса.
Желудочковая тахикардия.
Клапанные пороки сердца.
Миокардит.

Выделяют также резкое отклонение ЭОС влево, когда угол α >-30 0 .

Отклонение электрической оси сердца вправо (правограмма) (угол α > +90 0 ) наблюдается при:

Сбоях в проведении нервного импульса по волокнам пучка Гисса.
Стенозе легочного ствола (когда повышается давление в правом желудочке).
ИБС.
Инфаркте миокарда правых отделов.
Кардиореспираторных заболеваниях, сформировавших «легочное сердце» (при этом ЛЖ неполноценно функционирует и возникает перегрузка правого желудочка).
Тромбоэмболии ветвей легочной артерии (из-за закупорки нарушается газообмен в легких, сужаются сосуды малого круга кровообращения и возникает перегрузка ПЖ).
Стенозе митрального клапана (после ревматической лихорадки). Срастание между собой створок препятствует полноценному изгнанию крови с левого предсердия, что вызывает легочную гипертензию и перегружает ПЖ.

Резкое отклонение ЭОС вправо наблюдается при значении угла α = +120 0 .

Стоит помнить, что ни одно с вышеперечисленных заболеваний не может быть диагностировано на основании исключительно положения ЭОС. Этот параметр - только вспомогательный критерий при выявлении любого патологического процесса.

Выводы

Читайте также:
